Обзор и тестирование миниатюрной материнской платы ASRock FM2A88X-ITX+ для APU Kaveri

До анонса новых AMD A-Series, известных под кодовым именем Kaveri, остаются считанные дни, а тем временем мы продолжаем знакомить вас с материнскими платами, предназначенными для работы с APU в исполнении Socket FM2+. Традиционно, определенный интерес у пользователей вызывают продукты в форм-факторе Mini-ITX, предназначенные для создания компактных и энергоэффективных конфигураций. Основным преимуществом гибридных процессоров AMD, как известно, является мощная графическая подсистема, быстродействия которой достаточно для запуска самых современных видеоигр при условии щадящих настроек качества. Одним словом, тема использования APU в миниатюрных системных блоках является актуальной, и в этой связи вашему вниманию предлагается обзор материнской платы ASRock FM2A88X-ITX+.

ASRock FM2A88X-ITX+

Новинка выполнена в компактном форм-факторе Mini-ITX, базируется на старшем чипсете AMD A88X и оснащена разъемом Socket FM2+, который обратно совместим с текущими APU в исполнении Socket FM2. С техническими характеристиками системной платы вы можете ознакомиться из следующей таблицы.

Модель ASRock FM2A88X-ITX+
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2400*, (*— OC), 32 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0/3.0 x16
1 x mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 7000/8000 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
8 x 2.0 (4 разъема на задней панели, AMD A88X)
Serial ATA 6 x SATA 6 Гбит/с (A88X)
1 x mSATA 6 Гбит/с (A88X)
1 x eSATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros AR8171 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 170 x 170
Дополнительные возможности HDMI-In, адаптер беспроводных сетей Bluetooth/Wi-Fi


Комплект поставки

Материнская плата поставляется в небольшой картонной коробке, её размеры сразу выдают решение Mini-ITX. В её оформлении безошибочно угадывается фирменный стиль серии А-Style, к которой принадлежит ASRock FM2A88X-ITX+.

ASRock FM2A88X-ITX+

С обратной стороны упаковки находится краткая спецификация системной платы, а также указаны её основные особенности, среди которых наличие порта HDMI-In, поддержка беспроводных сетей, возможность одновременного подключения трех мониторов, а также продвинутая реализация звуковой подсистемы.

ASRock FM2A88X-ITX+

Набор дополнительных аксессуаров FM2A88X-ITX+ небогат, он состоит из:
  • пары кабелей SATA 6 Гбит/с;
  • металлической заглушки на заднюю панель;
  • антенны Wi-Fi;
  • пары коннекторов для вывода разъемов SMA на заднюю панель;
  • DVD-диска с драйверами и программным обеспечением;
  • руководства пользователя;
  • инструкции по настройке адаптера беспроводных сетей.
ASRock FM2A88X-ITX+


Дизайн

Особенности конструкции ASRock FM2A88X-ITX+ продиктованы её миниатюрными размерами. Тем не менее, разработчикам удалось придумать дизайн, сочетающий компактность и удобство сборки. Процессорный разъем находится точно по центру печатной платы, так что даже массивные кулера, такие как Noctua NH-U14S, не помешают установке графического акселератора. Непривычным выглядит расположение разъемов ОЗУ над сокетом, но никаких неудобств во время сборки это не вызывает.

ASRock FM2A88X-ITX+

А вот с обратной стороны РСВ нас поджидает неприятный сюрприз. В креплении системы охлаждения отсутствует усилительная пластина, а прямо напротив процессорного разъема находятся электронные компоненты, не позволяющие её установить. Это сильно ограничивает совместимость материнской платы с производительными кулерами, в том числе СВО, и пользователям в большинстве случаев придется самостоятельно решать нетривиальную задачу надежной фиксации радиаторов.

ASRock FM2A88X-ITX+

В остальном, претензий к компоновке новинки у меня не возникло. В нижней части системной платы находится полноценный разъем PCI Express 2.0/3.0 x16, в который можно установить графический акселератор или плату расширения. На правом крае расположились шесть чипсетных портов SATA 6 Гбит/с и внутренний разъем USB 3.0, предназначенный для вывода пары соответствующих интерфейсов на переднюю панель системного блока.

ASRock FM2A88X-ITX+

Для расширения функциональности системной платы служит комбинированный слот mini-PCI Express 2.0 x1, совмещенный с mSATA 6 Гбит/с. Поддерживаются как полноформатные платы, так и устройства половинного размера. Изначально этот разъем занять адаптером беспроводных сетей.

ASRock FM2A88X-ITX+

Модуль AzureWave AW-NB110H базируется на чипе Qualcomm Atheros AR9462, который обеспечивает работу Wi-Fi (802.11b/g/n) в диапазонах 2,4 ГГц и 5 ГГц, а также поддержку Bluetooth 4.0.

ASRock FM2A88X-ITX+

Сетевая подсистема ASRock FM2A88X-ITX+ использует контроллер Qualcomm Atheros AR8171, подключенный к системной логике одной линией PCI-E 2.0. В основе звукового тракта лежит 7.1 HD-аудиокодек Realtek ALC1150, а для работы с высокоомными наушниками применен операционный усилитель NE5532 производства Texas Instruments. В итоге, на задней панели героини сегодняшнего обзора расположились:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пара USB 3.0;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • порт HDMI-In;
  • разъем eSATA 6 Гбит/с;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиовыходов.
ASRock FM2A88X-ITX+

Системная плата FM2A88X-ITX+, как и другие продукты ASRock серии A-Style имеют уникальную особенность — порт HDMI-In, который позволяет выводить цифровой видеосигнал с игровой консоли или мобильного устройства на монитор без необходимости физического переключения кабелей.

Для подключения вентиляторов материнская плата оснащена парой четырехконтактных разъемов, поддерживающих управление скоростью вращения с помощью ШИМ. Система охлаждения новинки состоит из миниатюрного радиатора, отводящего тепло от микросхемы системной логики. В штатном режиме его эффективности достаточно, но для надежности лучше обеспечить к нему приток свежего воздуха.

ASRock FM2A88X-ITX+

Подсистема питания ASRock FM2A88X-ITX+ выполнена по шестиканальной схеме, где четыре фазы формируют напряжение для вычислительных модулей, а две оставшиеся — для встроенного северного моста. Функции управления VRM возложены на ШИМ-контроллер ISL6377.

ASRock FM2A88X-ITX+

Напряжение подводится посредством четырехконтактного разъема АТХ12V, а силовые элементы лишены радиатора, так что для серьезного разгона гибридных процессоров AMD эта материнская плата вряд ли подойдет.

UEFI Setup

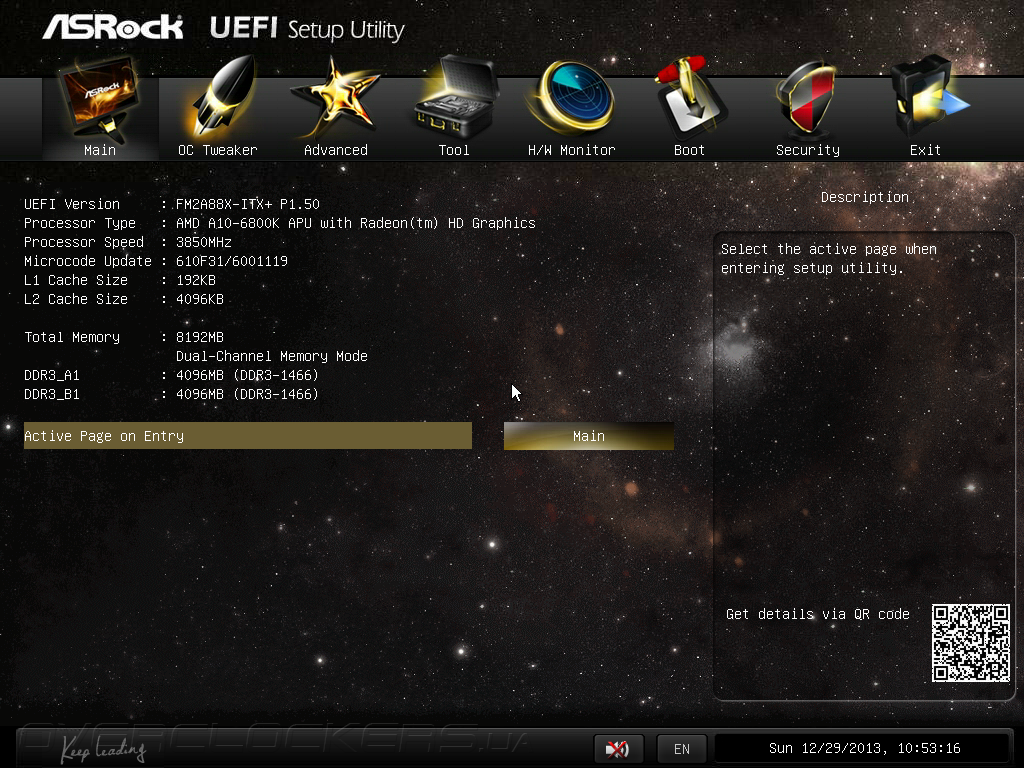

Прошивка системной платы FM2A88X-ITX+ базируется на управляющем микрокоде AMI, интерфейс меню настройки был переписан программистам ASRock «с нуля». UEFI Setup своеобразно, но весьма удобно, так что разобраться в его функциональности не составит труда даже начинающим пользователям. Вкладка Main предназначена для отображения информации о версии прошивки, а также установленных процессоре и модулях ОЗУ. Есть возможность выбора языка отображения интерфейса, работа в меню настройки имеет звуковое сопровождение, которое, к счастью, можно отключить в любой момент.

UEFI Setup ASRock FM2A88X-ITX+

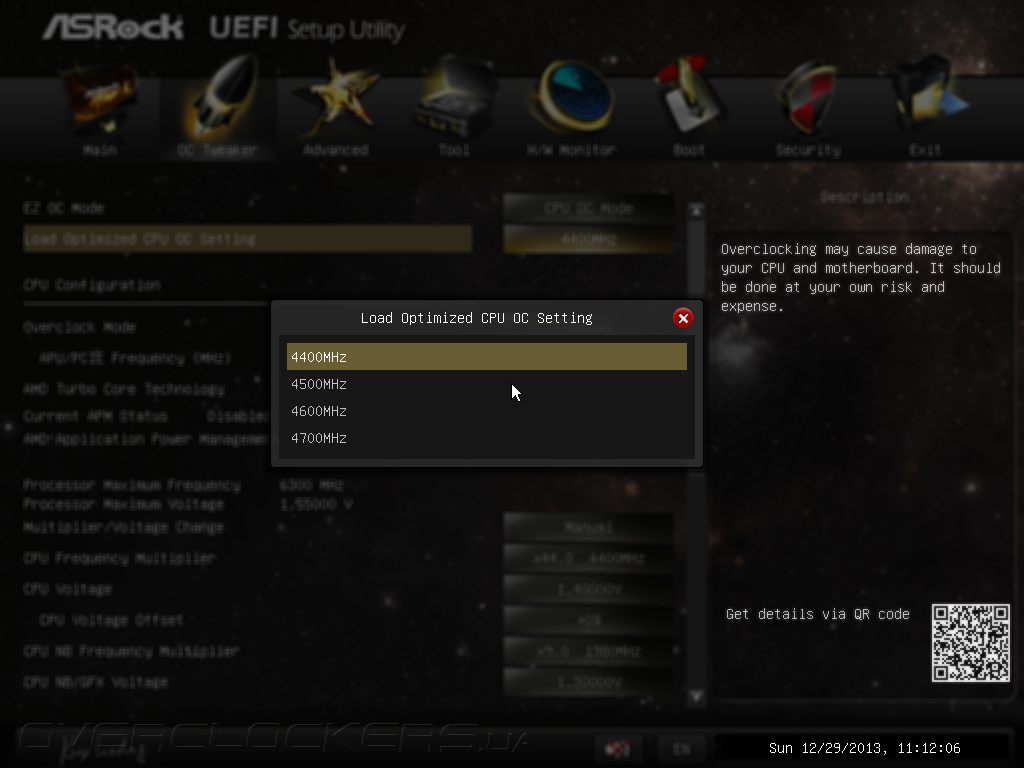

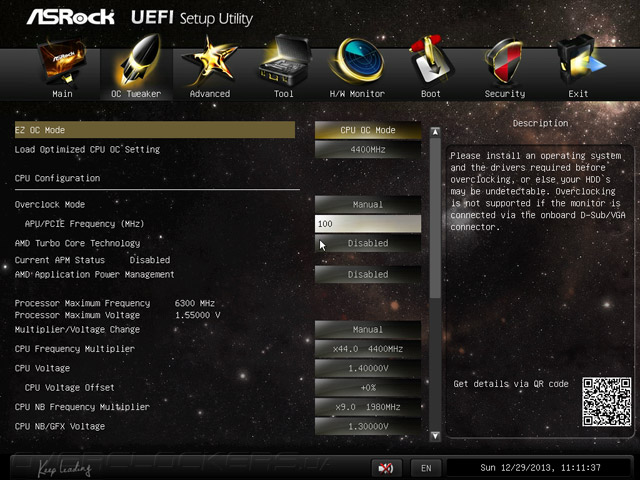

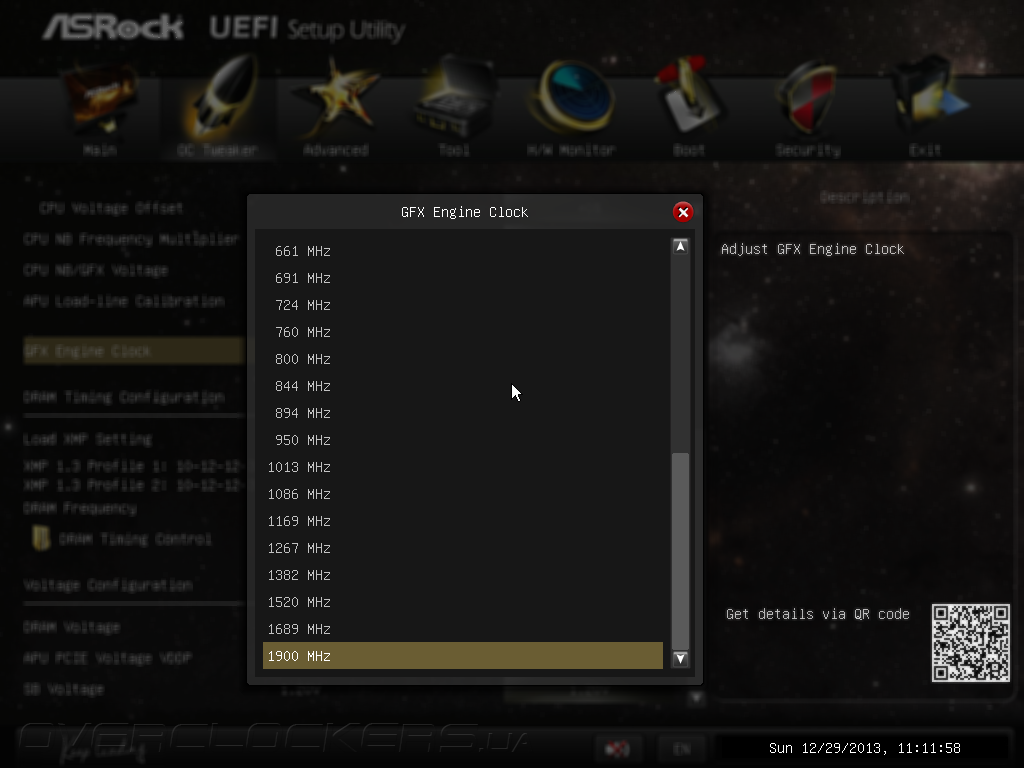

В разделе OC Tweaker находится управление быстродействием. Несмотря на скромные размеры системной платы и достаточно слабый узел питания прошивка новинки обладает всеми возможности, необходимыми для разгона. Пользователи могут управлять опорной частотой, настраивать работу функции AMD Turbo Core, вручную задавать коэффициенты умножения вычислительных модулей и встроенного северного моста.

UEFI Setup ASRock FM2A88X-ITX+

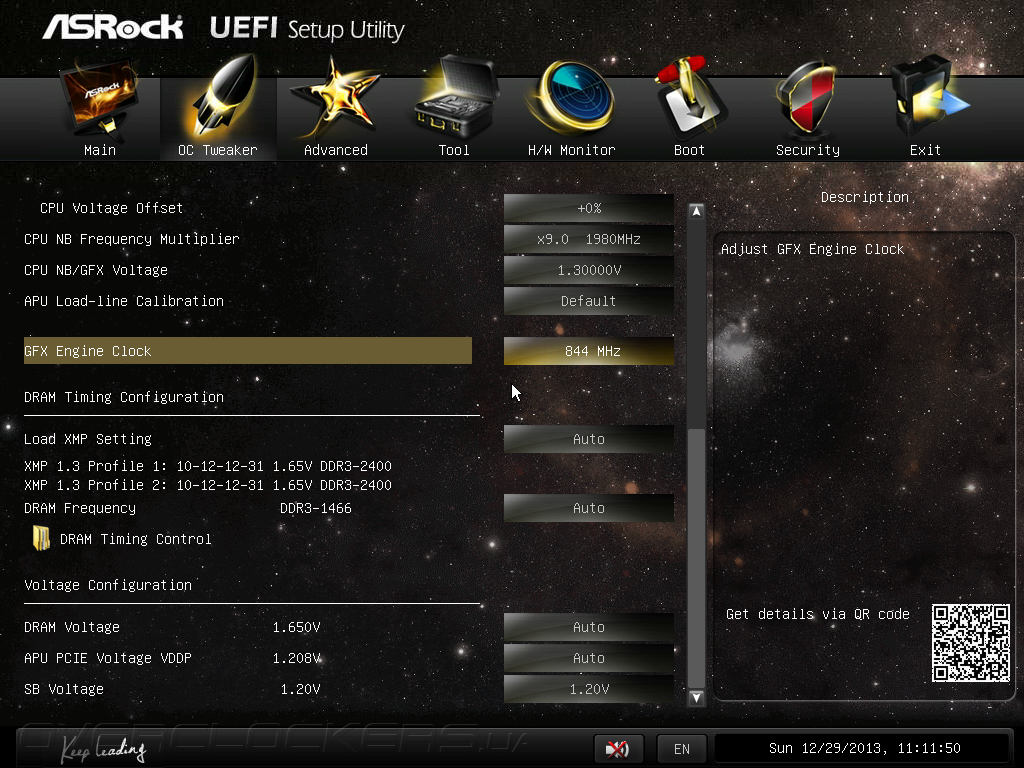

Возможности UEFI Setup по управлению напряжениями небогаты, но даже их достаточно для небольшого повышения производительности.

UEFI Setup ASRock FM2A88X-ITX+

Перечень напряжений, их диапазоны и шаг регулировки для удобства сведены в следующую таблицу:

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage 0,6–1,55 0,00625
CPU NB/GFX Voltage 0,6–1,55 0,00625
DRAM Voltage 1,165–1,8 0,005
APU PCIE Voltage VDDP 1,208–1,5 0,012
SB Voltage 1,1–1,4 0,1

Для CPU Voltage предусмотрена компенсация просадки напряжения под нагрузкой APU Load-line Calibration, также режим Offset, который позволяет задать прирост на уровне 10% от штатного значения.

Прошивка героини сегодняшнего обзора имеет функцию Load Optimized CPU OC Settings, которая позволяет задействовать один из встроенных профилей повышенного быстродействия APU, а также опцию GFX Engine Clock, служащую для разгона встроенного графического ядра.

UEFI Setup ASRock FM2A88X-ITX+

UEFI Setup ASRock FM2A88X-ITX+

Для автоматического повышения производительности ОЗУ можно активировать профили X.M.P., а в ручном режиме для регулировки таймингов служит вкладка DRAM Timing Control. В ней же выводится информация SPD, зашитая в модулях оперативной памяти.

UEFI Setup ASRock FM2A88X-ITX+UEFI Setup ASRock FM2A88X-ITX+

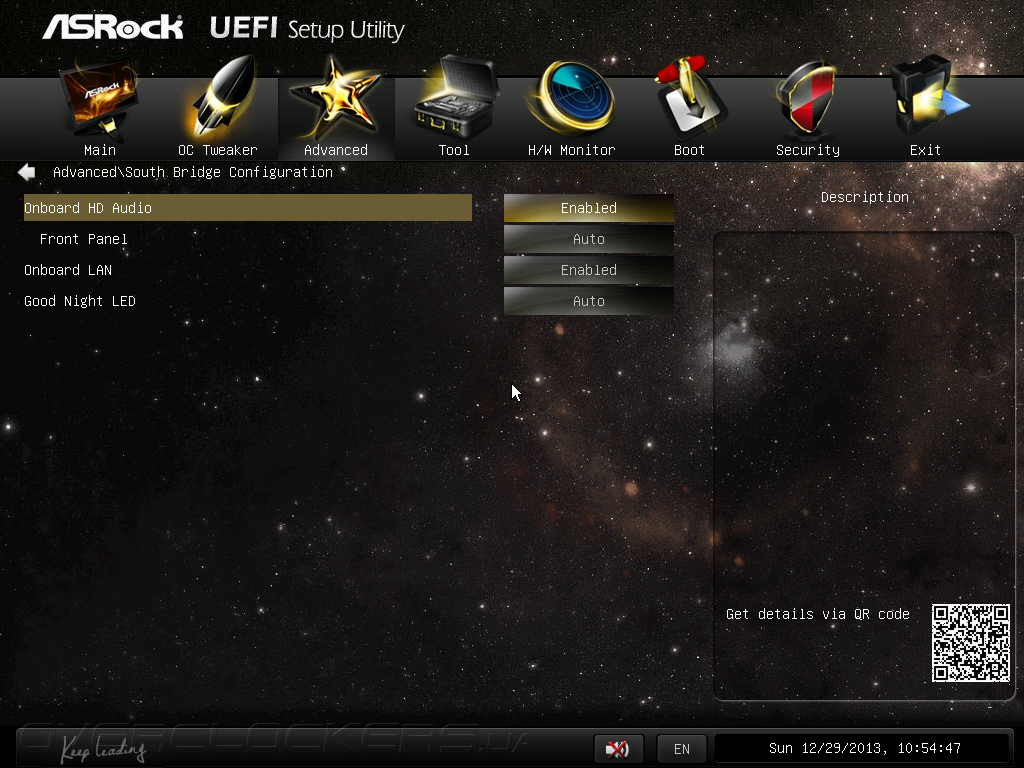

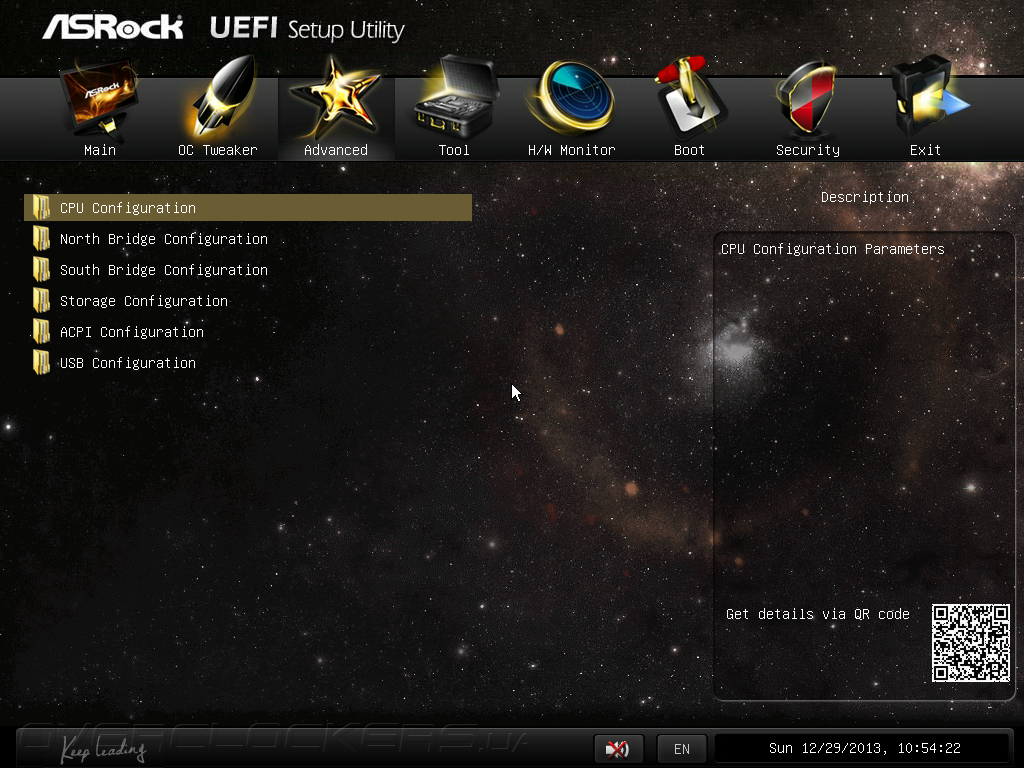

Раздел Advanced предназначен для настройки функций расширения системной платы.

UEFI Setup ASRock FM2A88X-ITX+

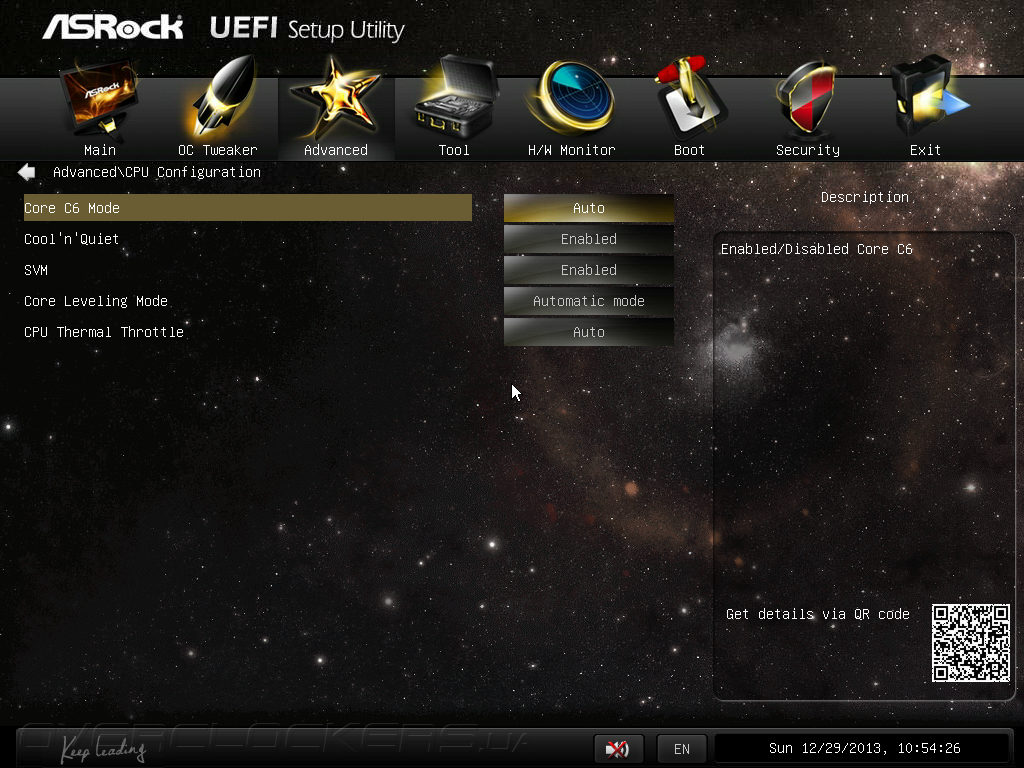

В подменю CPU Configuration сосредоточено управление процессорными технологиями энергосбережения и аппаратной виртуализацией.

UEFI Setup ASRock FM2A88X-ITX+

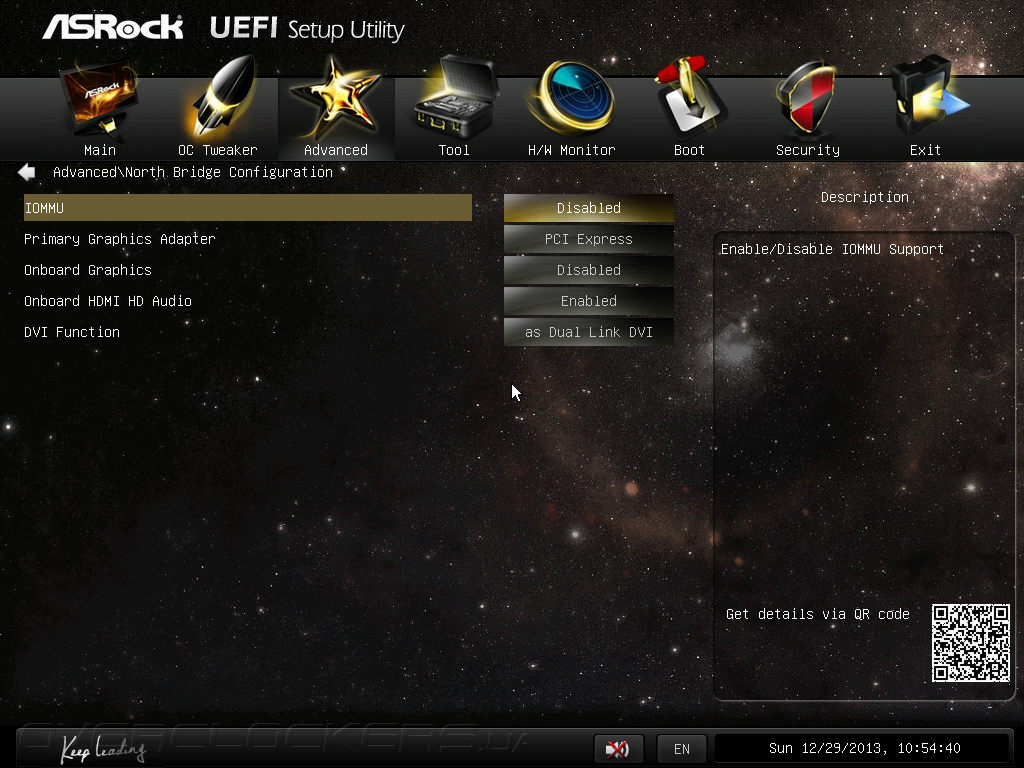

Вкладка North Bridge Configuration служит для настройки встроенного северного моста и графического ядра, а в подразделе South Bridge Configuration конфигурируется работа дополнительных контроллеров.

UEFI Setup ASRock FM2A88X-ITX+

UEFI Setup ASRock FM2A88X-ITX+

В разделе Tool находятся многочисленные дополнительные инструменты. Среди них есть микропрограмма Instant Flash для загрузки и обновления прошивки через Интернет, утилиты Easy RAID Installer и Easy Driver Installer, которые позволяют записать на «флешку» весь необходимые набор драйверов, скачанный с серверов ASRock, а также возможность сохранения до трех профилей с пользовательскими настройками.

UEFI Setup ASRock FM2A88X-ITX+UEFI Setup ASRock FM2A88X-ITX+

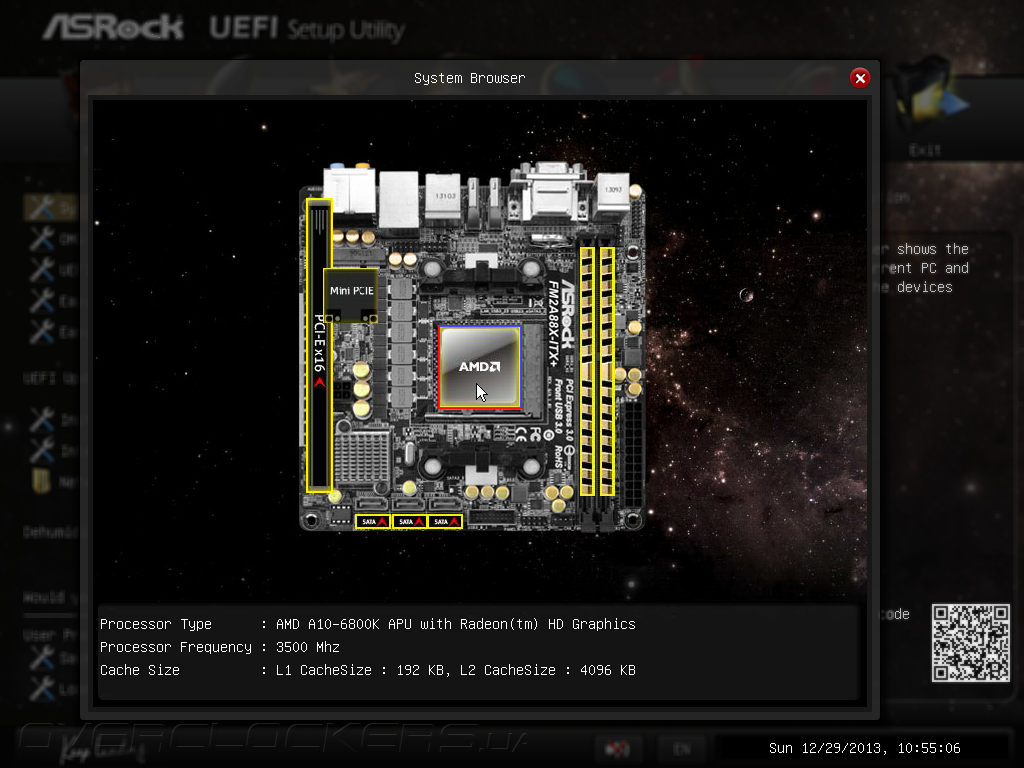

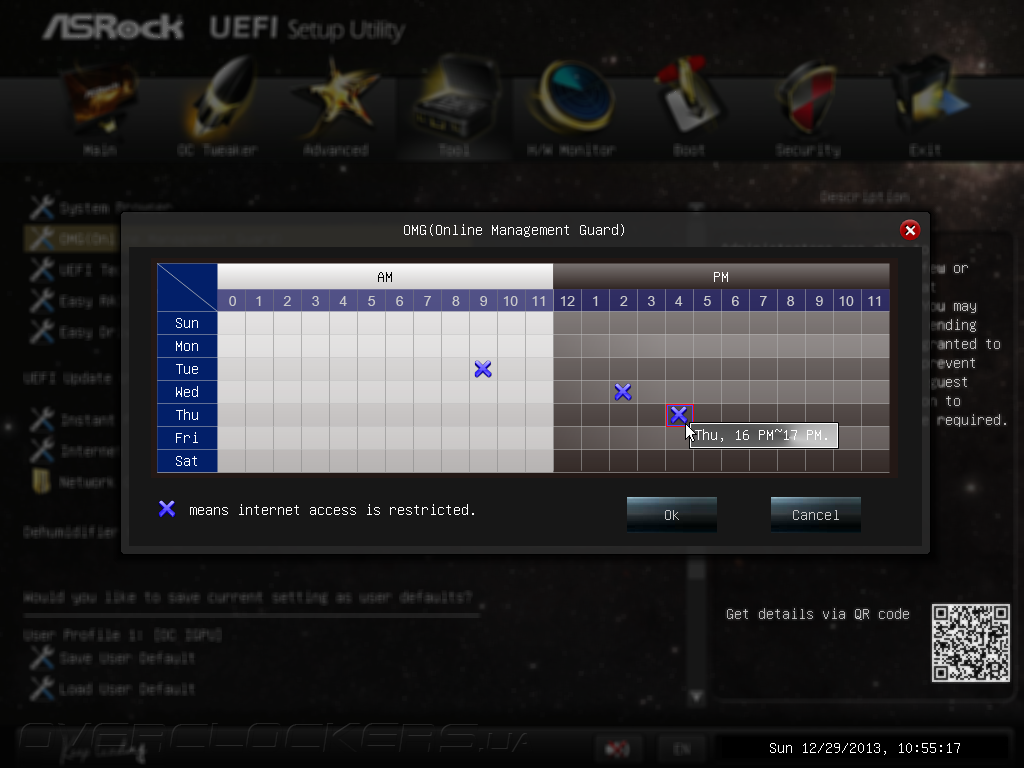

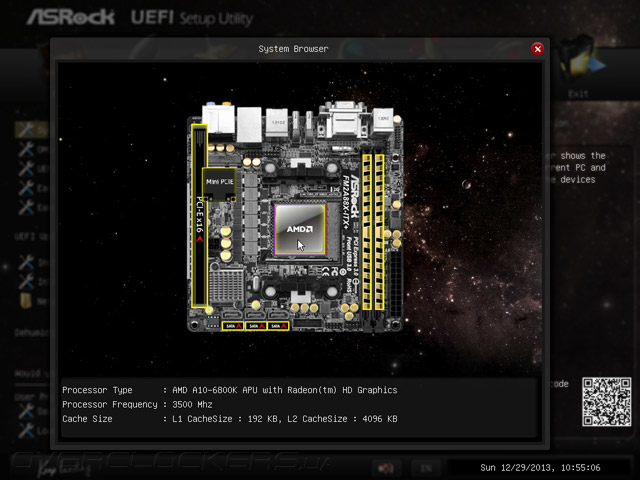

Там же находится функции System Browser и OMG (Online Management Guard). Первая позволяет получить подробную информацию об установленных компонентах и периферийных устройствах, подключенных к системной плате, а вторая предназначена для ограниченного доступа в локальную сеть по расписанию.

UEFI Setup ASRock FM2A88X-ITX+

UEFI Setup ASRock FM2A88X-ITX+

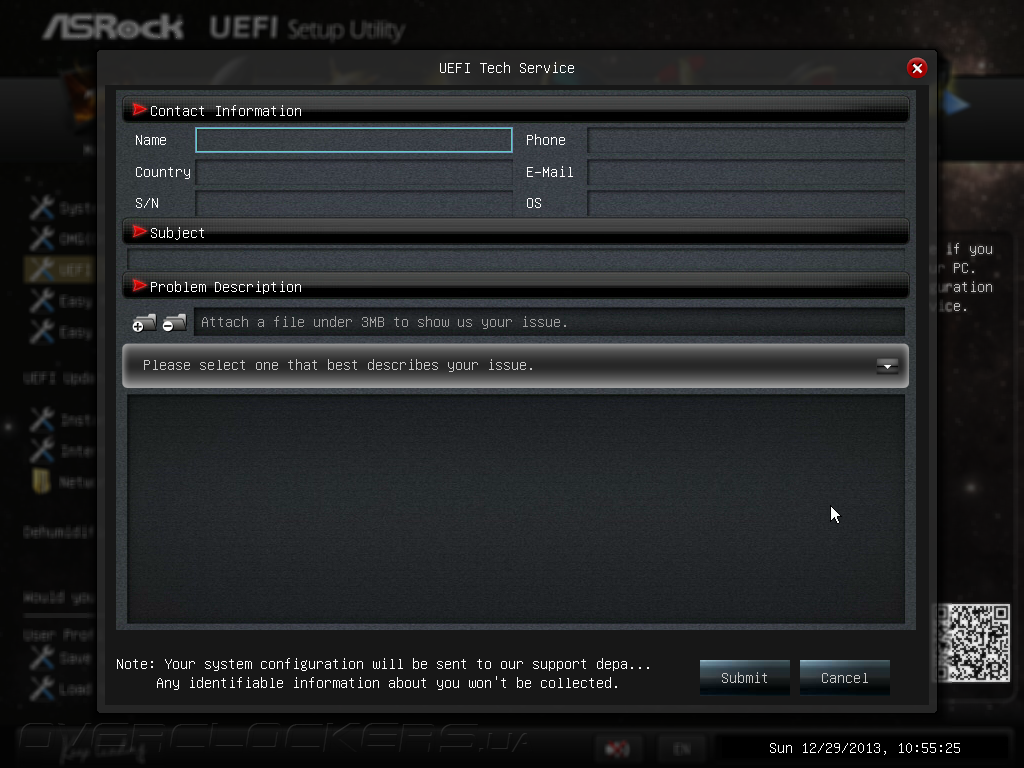

При возникновении проблем в работе устройства пользователи могут обратиться в службу технической поддержки поставщика, заполнив форму UEFI Tech Service.

UEFI Setup ASRock FM2A88X-ITX+

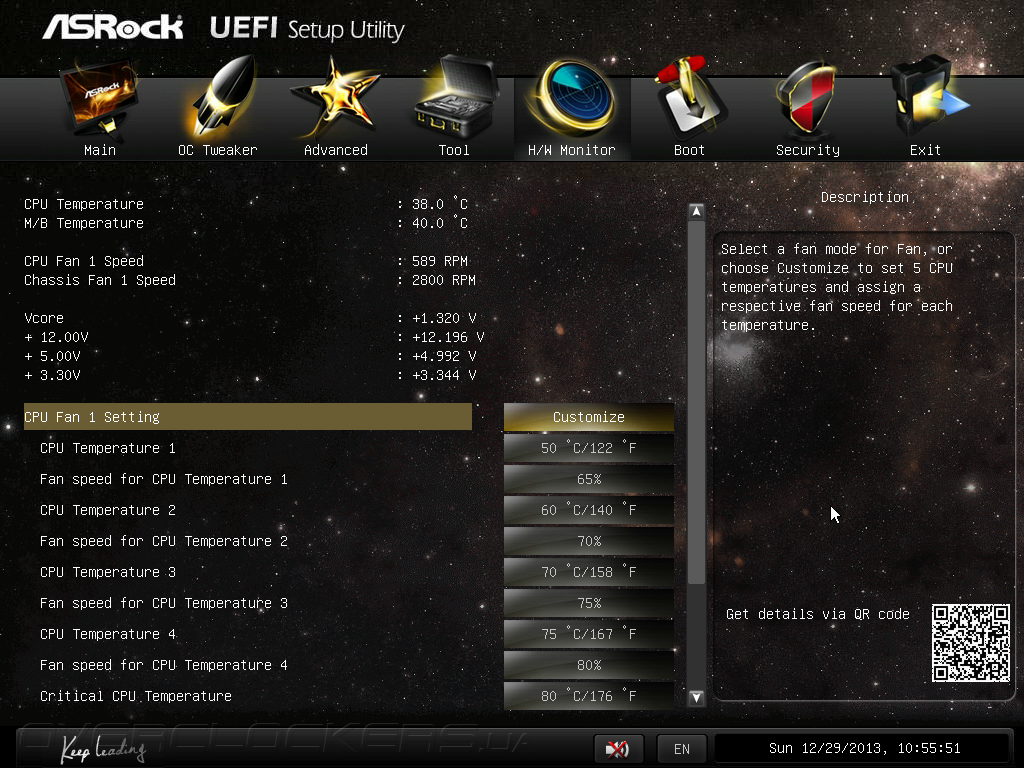

Функции аппаратного мониторинга и управления вентиляторами находятся в разделе H/W Monitor. Здесь выводятся показания по паре температурных и тахометрических датчиков, а также значения напряжения на вычислительных модулях APU и основных шинах питания.

UEFI Setup ASRock FM2A88X-ITX+

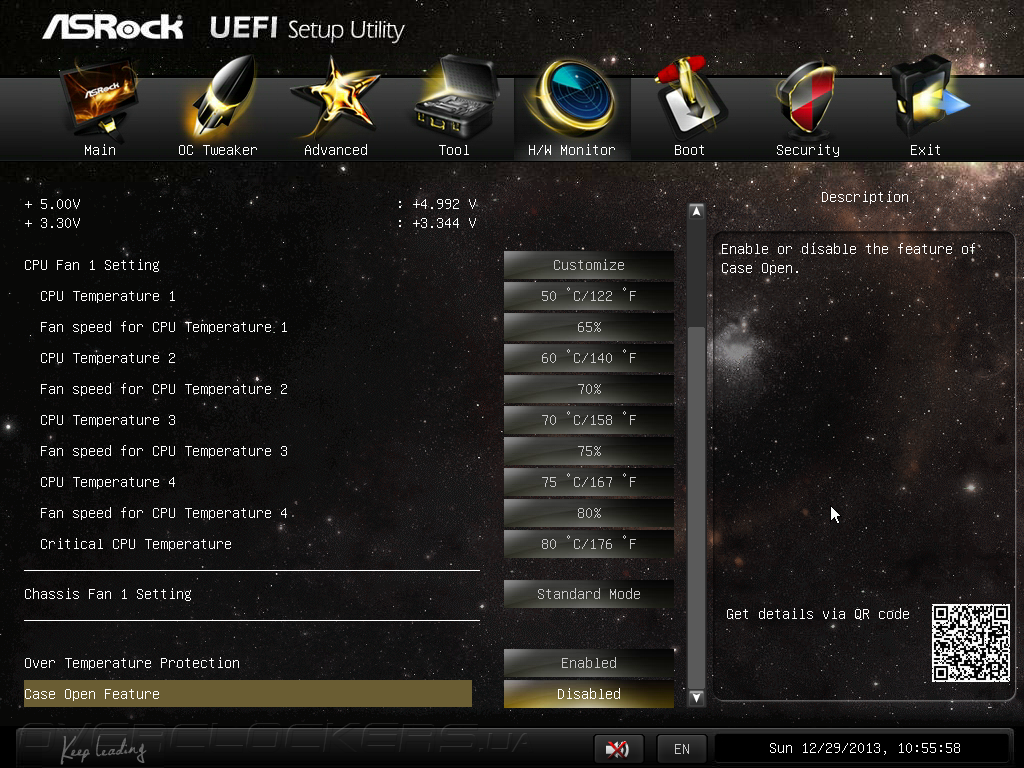

Для настройки режима работы крыльчаток охладителей пользователи могут воспользоваться одним из предустановленных профилей, либо вручную настроить скорость вращения в зависимости от показания температурных датчиков.

UEFI Setup ASRock FM2A88X-ITX+

Содержимое трех оставшихся вкладок меню настройки — Boot, Security и Exit стандартно, поэтому, можно переходить к рассмотрению комплектного ПО.


Комплектное ПО

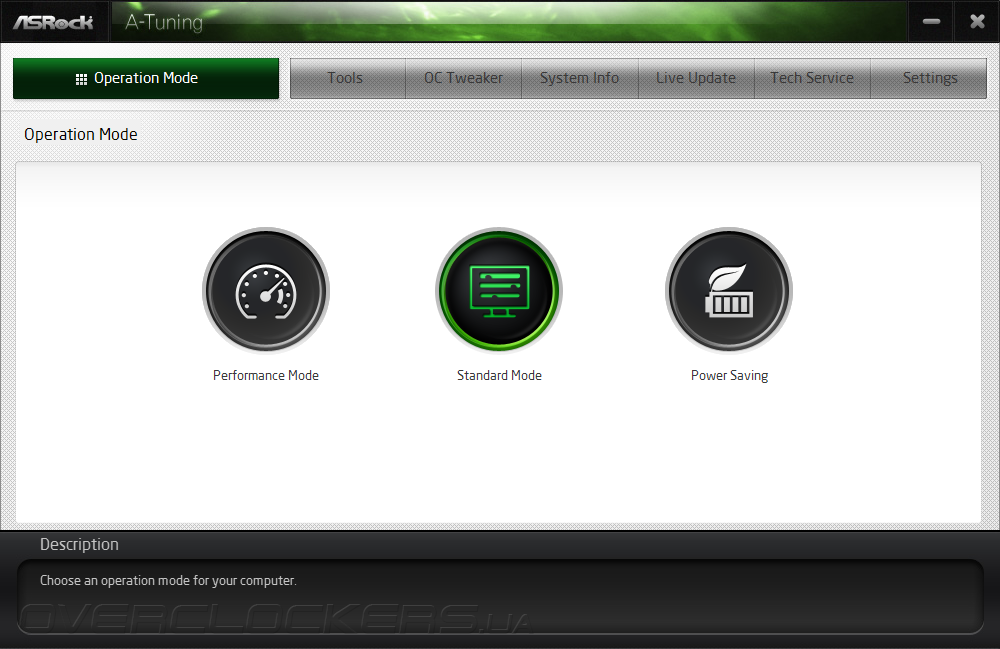

Новинка комплектуется привычным для материнских плат ASRock набором программного обеспечения. Помимо всех необходимых драйверов на DVD-диске нашлась утилита A-Tuning, предназначенная для управления быстродействием, аппаратного мониторинга и многого другого. После запуска программы пользователям доступен один из трех режимов работы: автоматического разгона (Performance Mode), ручной настройки (Standard Mode), а также пониженного потребления (Power Saving).

ASRock A-Tuning

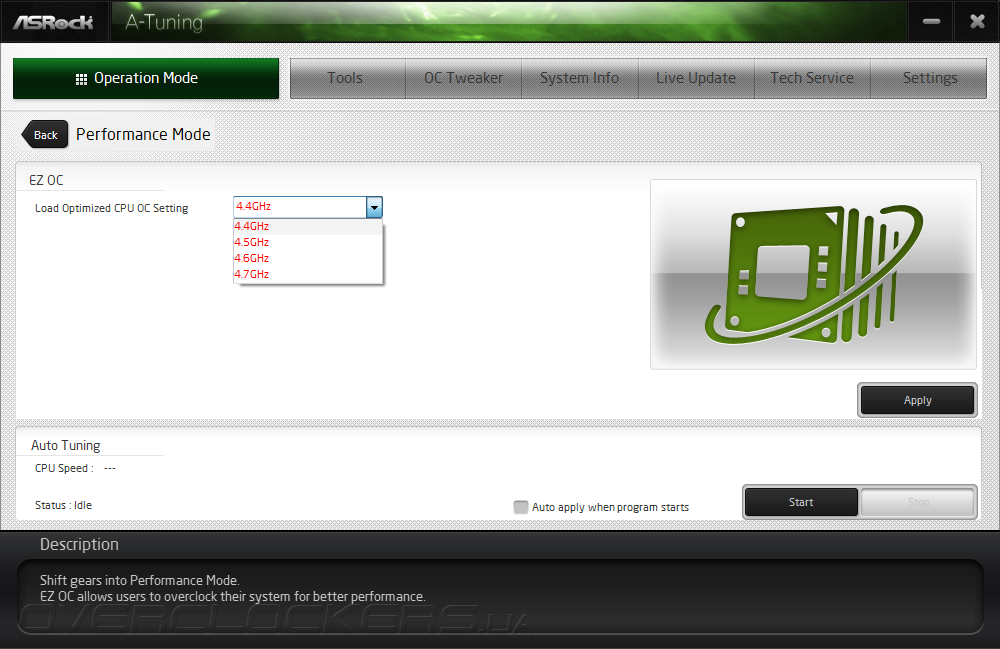

При выборе режима Performance Mode пользователи могут воспользоваться одним из предустановленных профилей быстродействия, или запустить опцию Auto Tuning, которая самостоятельно подберет оптимальные параметры разгона.

ASRock A-Tuning

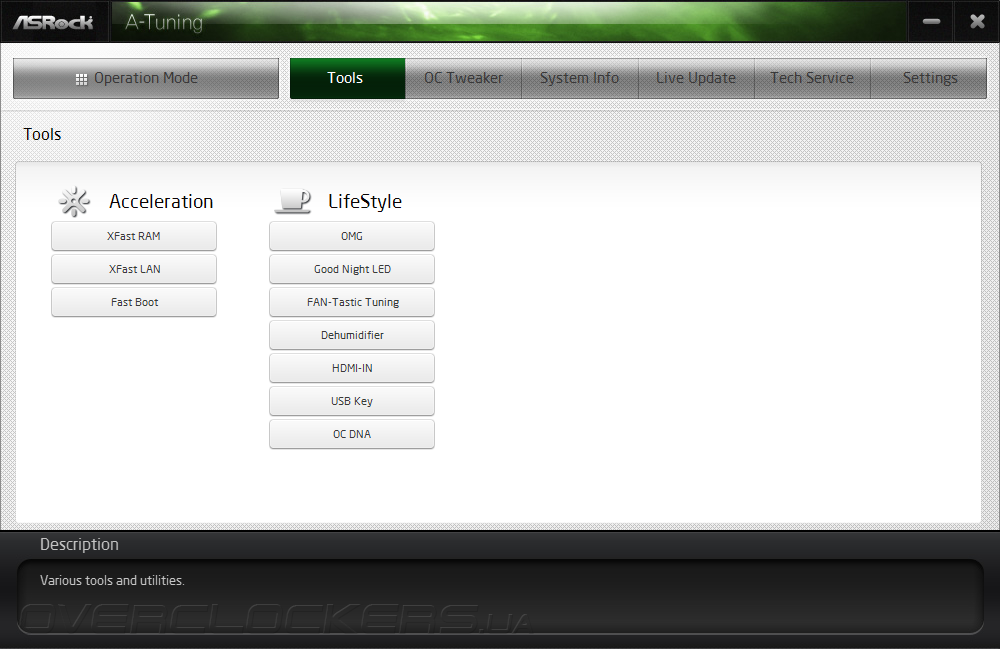

В разделе Tools программы A-Tuning находится управление многочисленными дополнительными возможностями ASRock FM2A88X-ITX+.

ASRock A-Tuning

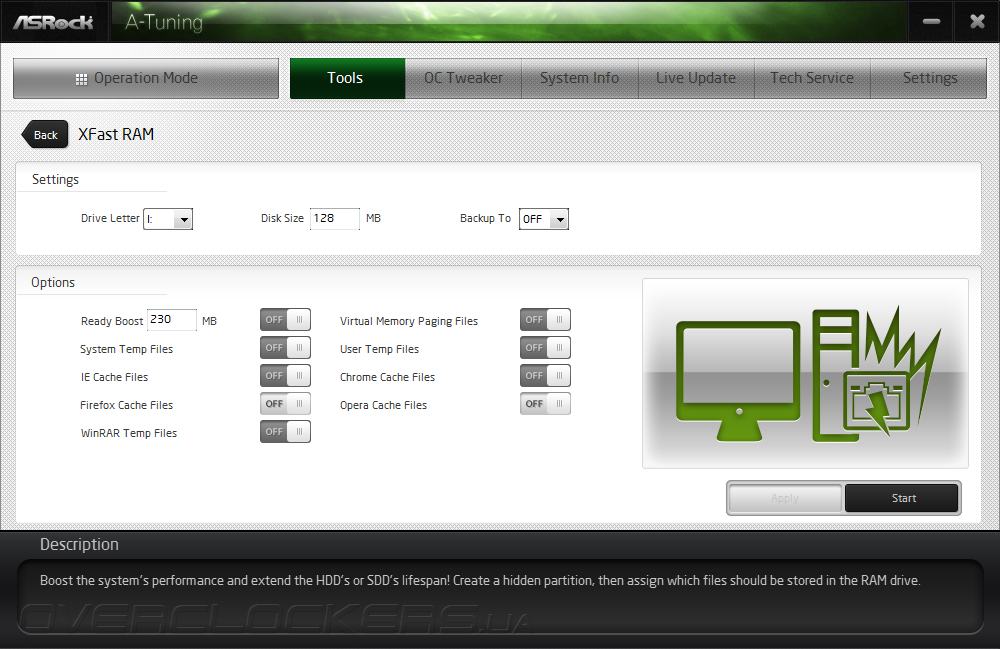

Утилита XFast RAM позволяет создавать в области оперативной памяти виртуальный логический диск, настраивать резервирование данных и переносить временные файлы для ускорения работы приложений.

ASRock A-Tuning

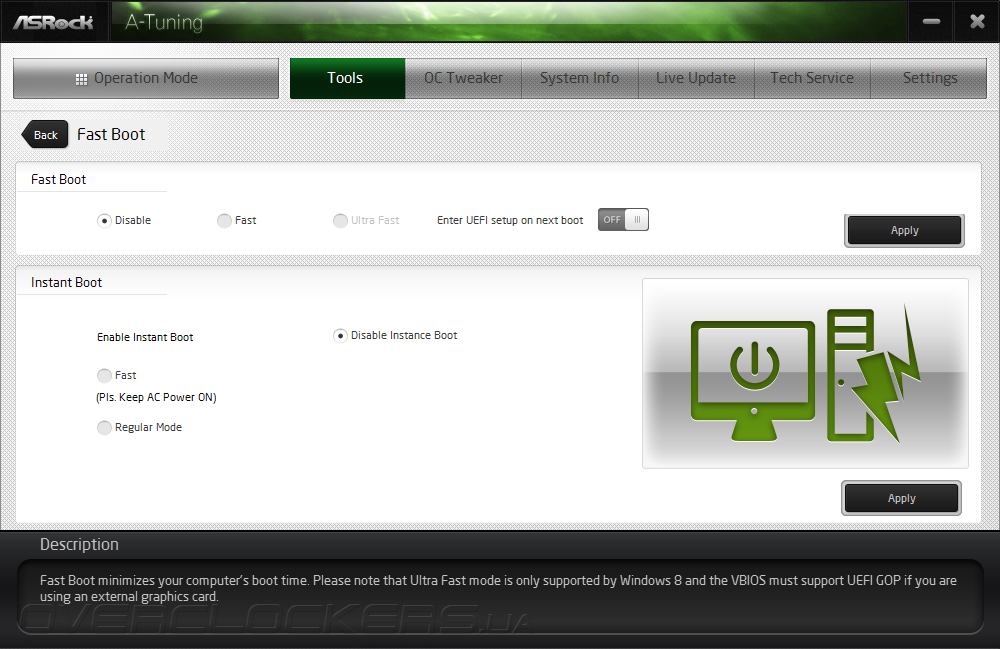

Для управления процессом загрузки UEFI служит подпрограмма XFast Boot, с её помощью реализован автоматический вход в меню настройки при следующем запуске материнской платы.

ASRock A-Tuning

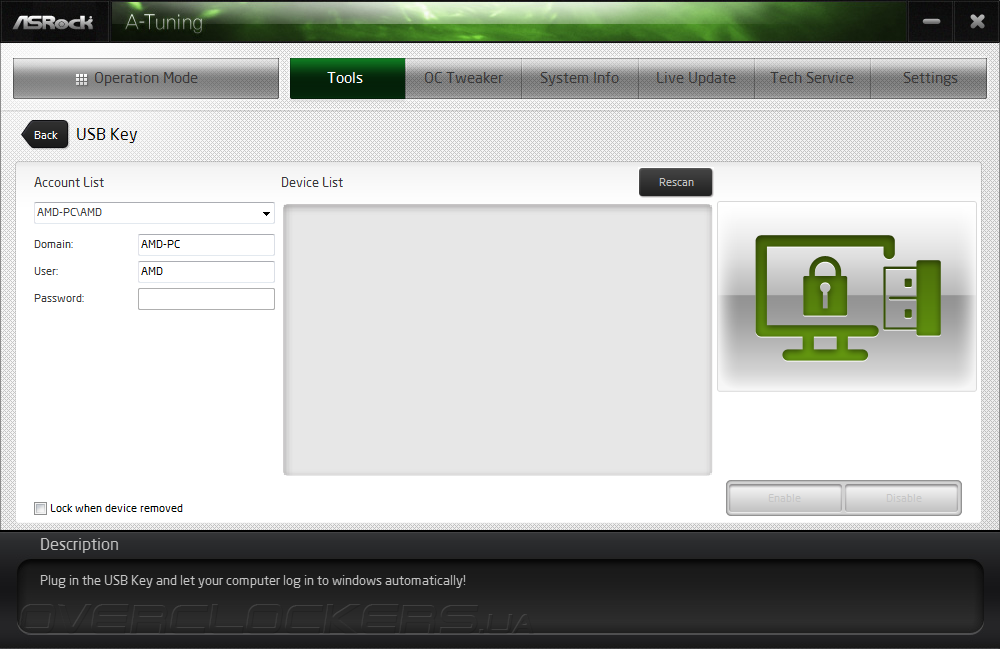

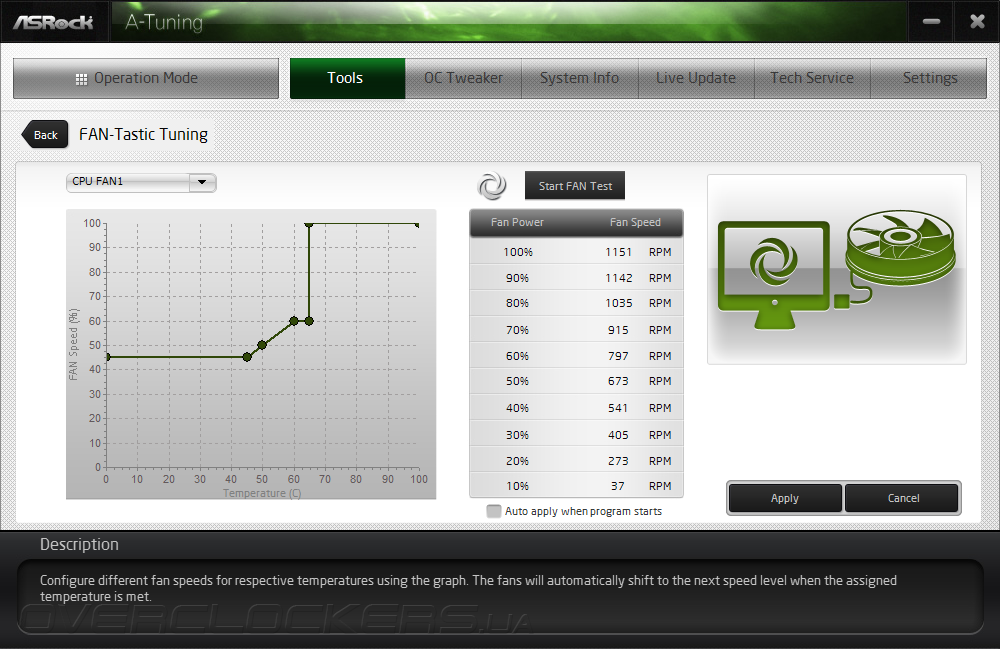

Опция FAN-Tastic Tuning отвечает за настройку скоростей вращения вентиляторов, а USB Key позволяет превратить обычную «флешку» в электронный ключ для входа в операционную систему.

ASRock A-Tuning

ASRock A-Tuning

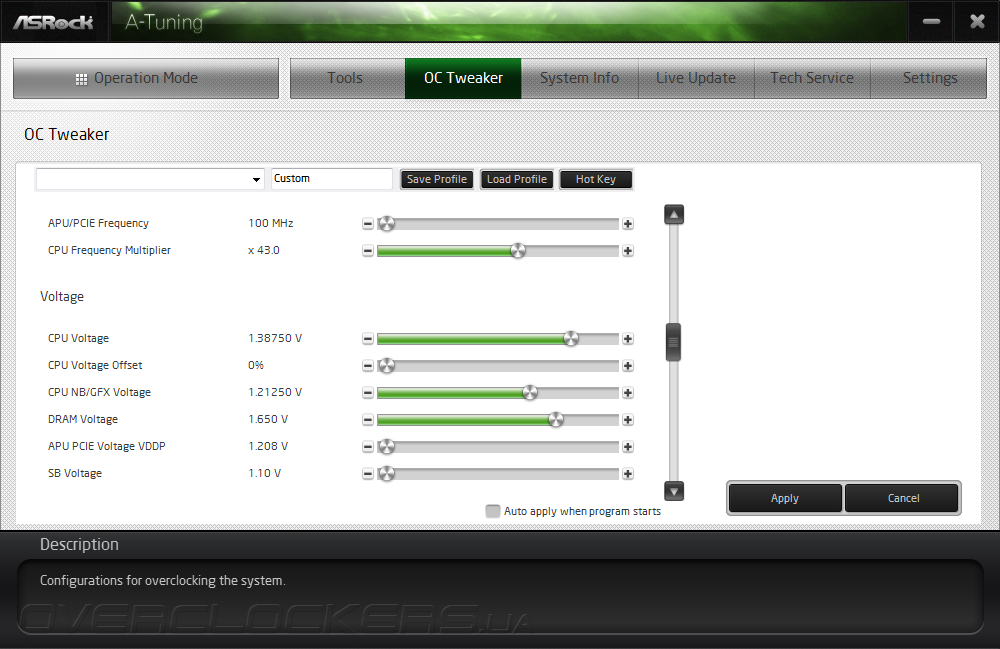

Для управления параметрами разгона служит вкладка OC Tweaker, где пользователи могут управлять опорной частотой, коэффициентом умножения APU и основными напряжениями питания.

ASRock A-Tuning

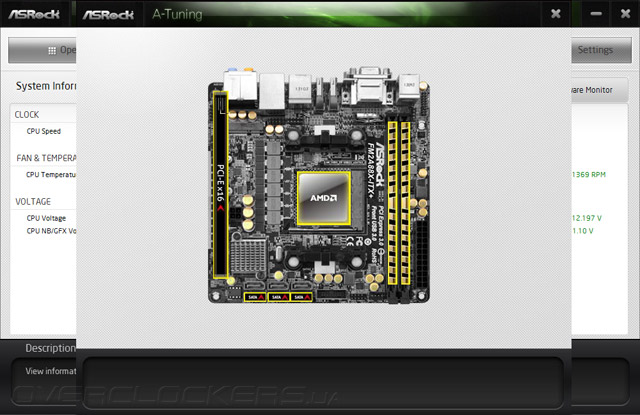

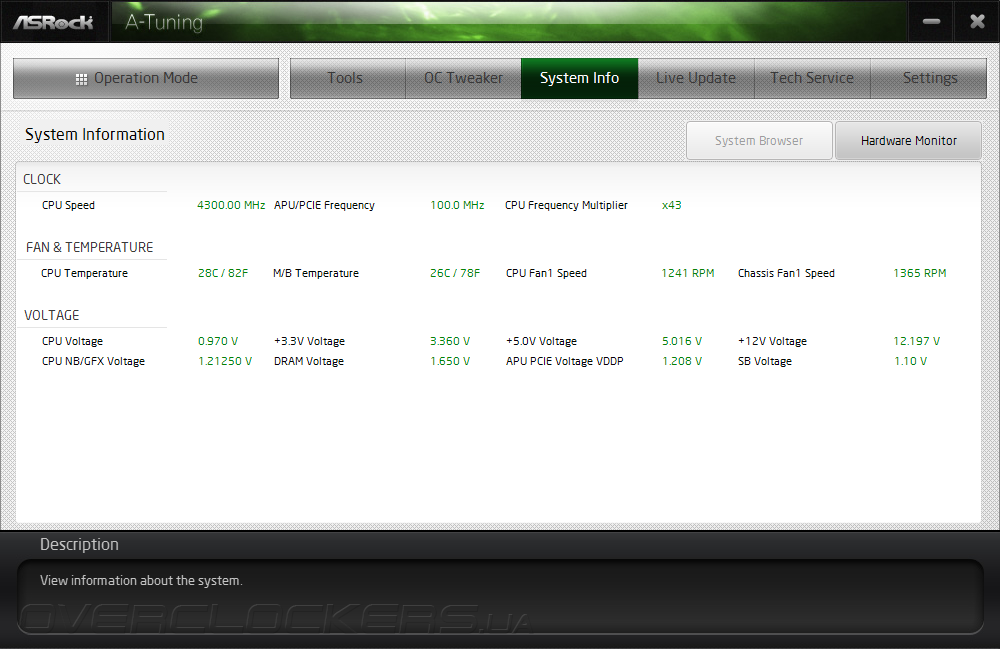

Во вкладке Hardware Monitor отображаются показания аппаратного мониторинга, а в подпрограмме System Browser выводится информации об установленных компонентах.

ASRock A-Tuning

ASRock A-Tuning

С точки зрения стабильности к утилите A-Tuning нет никаких претензий, как и нет вопросов по набору дополнительных функций, хотя, среди возможностей разгона хотелось бы видеть управление частотой и таймингами ОЗУ.

Разгонный потенциал

При отсутствии тестовых образцов Kaveri для оценки запаса прочности ASRock FM2A88X-ITX+ пришлось использовать AMD A10-6800K, который способен разгоняться до 4800 МГц. Ввиду отсутствия охлаждения на силовых элементах подсистемы питания было решено не поднимать CPU Voltage выше 1,45 В, что позволило разогнать APU только до 4600 МГц. Для этого опорная частота фиксировалась на 100 МГц, а коэффициент умножения вычислительных модулей повышался до 46. Тем временем модули ОЗУ работали на частоте 2400 МГц синхронно со встроенным северным мостом, а для обеспечения стабильности напряжение CPU NB/GFX было увеличено до 1,325 В. В таком режиме гибридный процессор проходил стресс-тест в программе Prime95, и не исключено, что при организации эффективного охлаждения модуля VRM можно добиться лучших результатов.

Разгон ASRock FM2A88X-ITX+

В части разгона встроенного графического ядра новинка не показала выдающихся достижений, мне удалось повысить частоту GFX до 1086 МГц, что лишь на 242 МГц выше штатного значения. К тому же, пришлось понизить до 4500 МГц частоту вычислительных модулей, в противном случае наблюдались сбои при интенсивной нагрузке в тестовых приложениях.

Разгон ASRock FM2A88X-ITX+

Также, я проверил возможности героини сегодняшнего обзора по автоматическому повышению быстродействия, для этого в UEFI Setup был активирован профиль Load Optimized CPU OC Settings со значением 4500MHz. В результате процессор заработал на искомой частоте при напряжении 1,4 В, что можно считать отличным результатом, тогда как модули ОЗУ функционировали в режиме 1333 МГц, но их быстродействие можно легко увеличить, задав профили X.M.P.

Разгон ASRock FM2A88X-ITX+

В части повышения опорной частоты ASRock FM2A88X-ITX+ полностью разочаровала. Даже при 10% её увеличении системная плата не могла загрузить операционную систему, а при больших значениях возникали сбои во время прохождения процедуры POST. Скорее всего, причина кроется в недоработанном управляющем микрокоде, либо, к нам на тестирование попал такой экземпляр.


Тестовый стенд

Для исследования уровня быстродействия и разгонного потенциала ASRock FM2A88X-ITX+ использовался такой набор комплектующих:
  • процессор: AMD A10-6800K (4,1 ГГц);
  • кулер: Noctua NH-U14S (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS GTX670-DCMOC-2GD5 (NVIDIA GeForce GTX 670);
  • накопитель: GoodRAM C100 Series (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: AMD Catalyst 13.4;
  • драйвер видеокарты: GeForce 331.65.
В тестах производительности соперницами для новинки выступили системные платы ASUS A88X-Pro (AMD A88X, UEFI Setup 0408 от 16.10.2013) и F2A85-V Pro (AMD A85X, UEFI Setup 6308 от 06.09.2013). Сама же ASRock FM2A88X-ITX+ работала под управлением UEFI Setup P1.50 от 17.12.2013.

Во время тестирования в операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, никаких других настроек не проводилось. Для корректной работы гибридного процессора в среде MS Windows 7 были установлены патчи KB2645594 и KB2646060, оптимизирующие работу планировщика задач. Модули ОЗУ работали на частоте 1866 МГц с задержками 10-12-12-31-2T, технология AMD Turbo Core и процессорные функции энергосбережения функционировали в штатном режиме. Для измерения продуктивности использовался следующий набор ПО:
  • AIDA64 4.00.2700 (Cache & Memory benchmark);
  • Futuremark PCMark 8;
  • Futuremark 3DMark;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution;
  • Metro: Last Light.
Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывался средний результат.


Результаты тестирования

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование пропускной способности ОЗУ в синтетическом бенчмарке Cache & Memory benchmark дает понять, что прошивка ASRock FM2A88X-ITX+ устанавливает для встроенного северного моста частоту 1500 МГц. Поэтому, результаты новинки находятся на уровне ASUS F2A85-V Pro, а вместе они уступают в быстродействии ASUS A88X-Pro, на которой контроллер памяти APU функционирует в режиме 1800 МГц.

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

В комплексном тестовом пакете Futuremark PCMark 8 все три участницы показывают сходный уровень производительности, а значит, продуктивности новинки будет достаточно для выполнения прикладных задач.

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Общий балл ASRock FM2A88X-ITX+ в полусинтетическом игровом бенчмарке Futuremark 3DMark идентичен результатам ASUS F2A85-V Pro. Лучше всех выглядит ASUS A88X-Pro, которая обладает весомым преимуществом по тактовой частоте встроенного северного моста.

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Тестирование ASRock FM2A88X-ITX+

Частота смены кадров в современных видеоиграх находится на достаточном уровне, небольшое отставание новинки от лидера объясняется различными настройками интегрированного контроллера памяти, но разница столь мала, что вряд ли повлияет на комфортность игрового процесса.


Энергопотребление

Для оценки энергопотребления тестовых стендов нами используется устройство Basetech Cost Control 3000, при помощи которого измеряется среднее потребление электроэнергии при отсутствии нагрузки, а также пиковое значение потребляемой мощности во время прохождения стресс-теста Prime95.

Энергопотребление ASRock FM2A88X-ITX+

При отсутствии нагрузки новинка продемонстрировала наилучшую энергоэффективность, а во время работы разделила победу с материнской платой ASUS F2A85-V Pro. Очевидно, на результаты оказали влияние настройки прошивки, ориентированные на минимальное энергопотребление.


Выводы

Материнская плата ASRock FM2A88X-ITX+ оказалась очень интересной моделью формата Mini-ITX, с богатыми возможностями расширения, включающими поддержку беспроводных сетей, продуманной прошивкой и достойным уровнем быстродействия. Впрочем, в процессе обзора был выявлен и ряд недостатков. Например, на фоне продуманной компоновки и хорошего качества изготовления меня огорчило отсутствие усилительной пластины в креплении системы охлаждения, а также обилие электронных компонентов с обратной стороны РСВ, препятствующих её монтажу. Это сильно ограничивает совместимость новинки с системами охлаждения. Также, на силовых элементах VRM отсутствует радиатор, что сильно снижает запас прочности подсистемы питания. Неприятным сюрпризом для меня стала неспособность материнской платы к повышению опорной частоты. Одним словом, ASRock FM2A88X-ITX+ явно не предназначена для оверклокерских экспериментов, хотя, даже с её помощью можно добиться 10% прироста быстродействия. Призвание новинки — трудится в составе компактного энергоэффективного системного блока, который используется в качестве центра цифровых развлечений, решения повседневных прикладных задач и современных видеоигр при использовании щадящих настроек качества. Для этих целей героиня сегодняшнего обзора подходит наилучшим образом, а её невысокая стоимость — около 120 долларов США — может стать отличным стимулом к приобретению!
