Обзор и тестирование миниатюрной материнской платы ASRock FM2A88X-ITX+ для APU Kaveri

До анонса новых AMD A-Series, известных под кодовым именем Kaveri, остаются считанные дни, а тем временем мы продолжаем знакомить вас с материнскими платами, предназначенными для работы с APU в исполнении Socket FM2+. Традиционно, определенный интерес у пользователей вызывают продукты в форм-факторе Mini-ITX, предназначенные для создания компактных и энергоэффективных конфигураций. Основным преимуществом гибридных процессоров AMD, как известно, является мощная графическая подсистема, быстродействия которой достаточно для запуска самых современных видеоигр при условии щадящих настроек качества. Одним словом, тема использования APU в миниатюрных системных блоках является актуальной, и в этой связи вашему вниманию предлагается обзор материнской платы ASRock FM2A88X-ITX+.

ASRock FM2A88X-ITX+

Новинка выполнена в компактном форм-факторе Mini-ITX, базируется на старшем чипсете AMD A88X и оснащена разъемом Socket FM2+, который обратно совместим с текущими APU в исполнении Socket FM2. С техническими характеристиками системной платы вы можете ознакомиться из следующей таблицы.

Модель ASRock FM2A88X-ITX+
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133*/2400*, (*— OC), 32 Гбайт максимум
Слоты PCI-E 1 x PCI Express 2.0/3.0 x16
1 x mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 7000/8000 Series
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
8 x 2.0 (4 разъема на задней панели, AMD A88X)
Serial ATA 6 x SATA 6 Гбит/с (A88X)
1 x mSATA 6 Гбит/с (A88X)
1 x eSATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros AR8171 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 170 x 170
Дополнительные возможности HDMI-In, адаптер беспроводных сетей Bluetooth/Wi-Fi


Комплект поставки

Материнская плата поставляется в небольшой картонной коробке, её размеры сразу выдают решение Mini-ITX. В её оформлении безошибочно угадывается фирменный стиль серии А-Style, к которой принадлежит ASRock FM2A88X-ITX+.

ASRock FM2A88X-ITX+

С обратной стороны упаковки находится краткая спецификация системной платы, а также указаны её основные особенности, среди которых наличие порта HDMI-In, поддержка беспроводных сетей, возможность одновременного подключения трех мониторов, а также продвинутая реализация звуковой подсистемы.

ASRock FM2A88X-ITX+

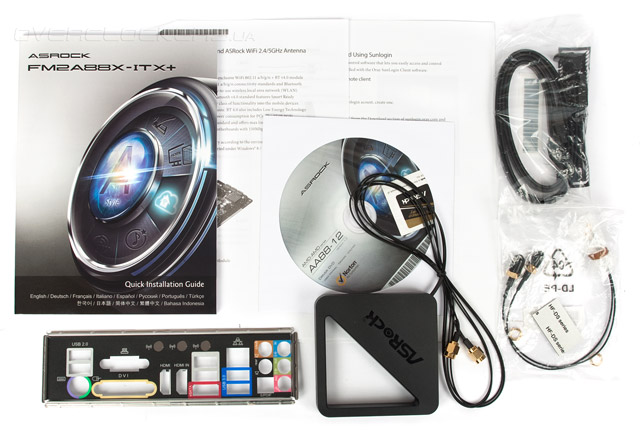

Набор дополнительных аксессуаров FM2A88X-ITX+ небогат, он состоит из:
  • пары кабелей SATA 6 Гбит/с;
  • металлической заглушки на заднюю панель;
  • антенны Wi-Fi;
  • пары коннекторов для вывода разъемов SMA на заднюю панель;
  • DVD-диска с драйверами и программным обеспечением;
  • руководства пользователя;
  • инструкции по настройке адаптера беспроводных сетей.
ASRock FM2A88X-ITX+


Дизайн

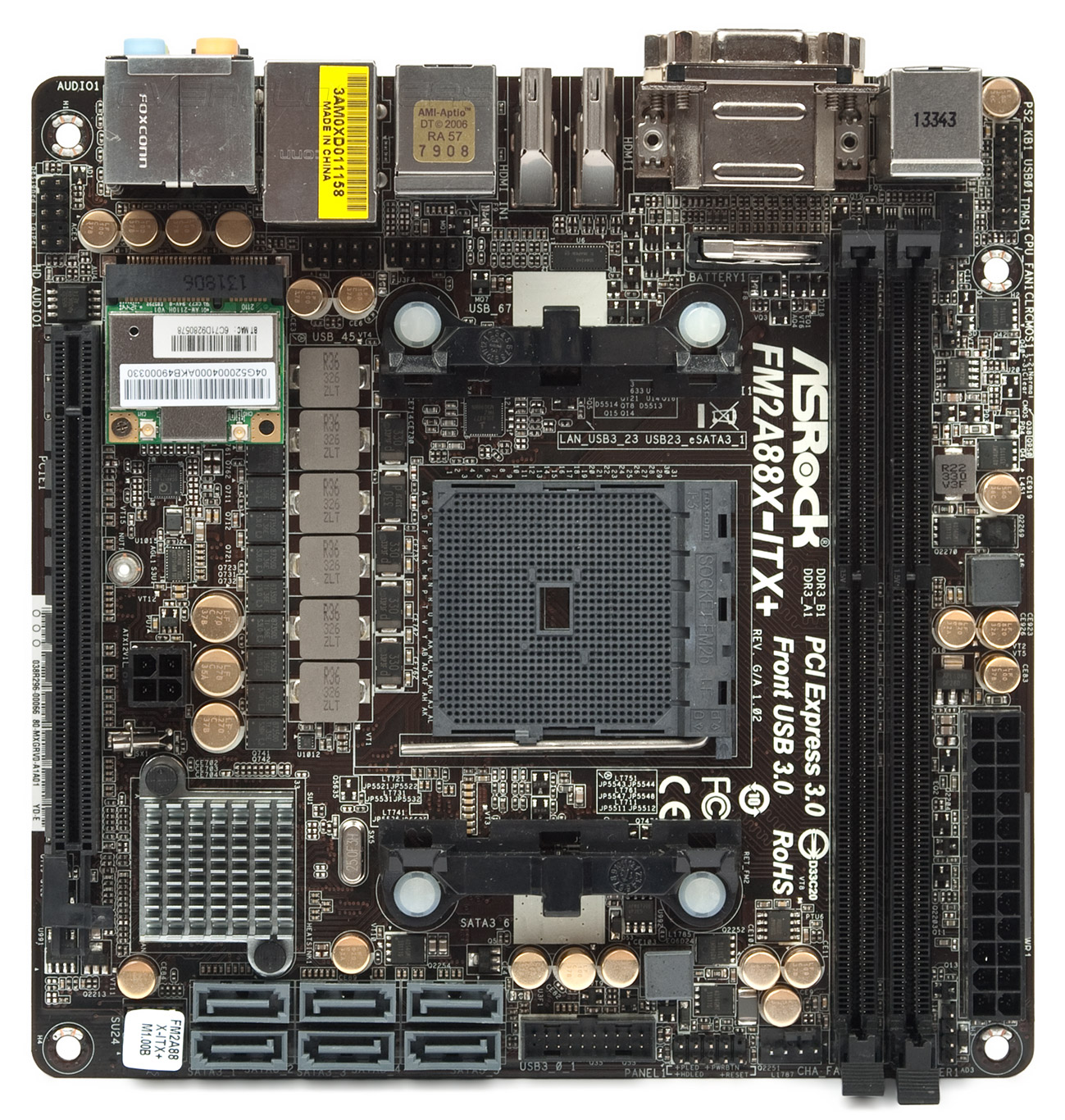

Особенности конструкции ASRock FM2A88X-ITX+ продиктованы её миниатюрными размерами. Тем не менее, разработчикам удалось придумать дизайн, сочетающий компактность и удобство сборки. Процессорный разъем находится точно по центру печатной платы, так что даже массивные кулера, такие как Noctua NH-U14S, не помешают установке графического акселератора. Непривычным выглядит расположение разъемов ОЗУ над сокетом, но никаких неудобств во время сборки это не вызывает.

ASRock FM2A88X-ITX+

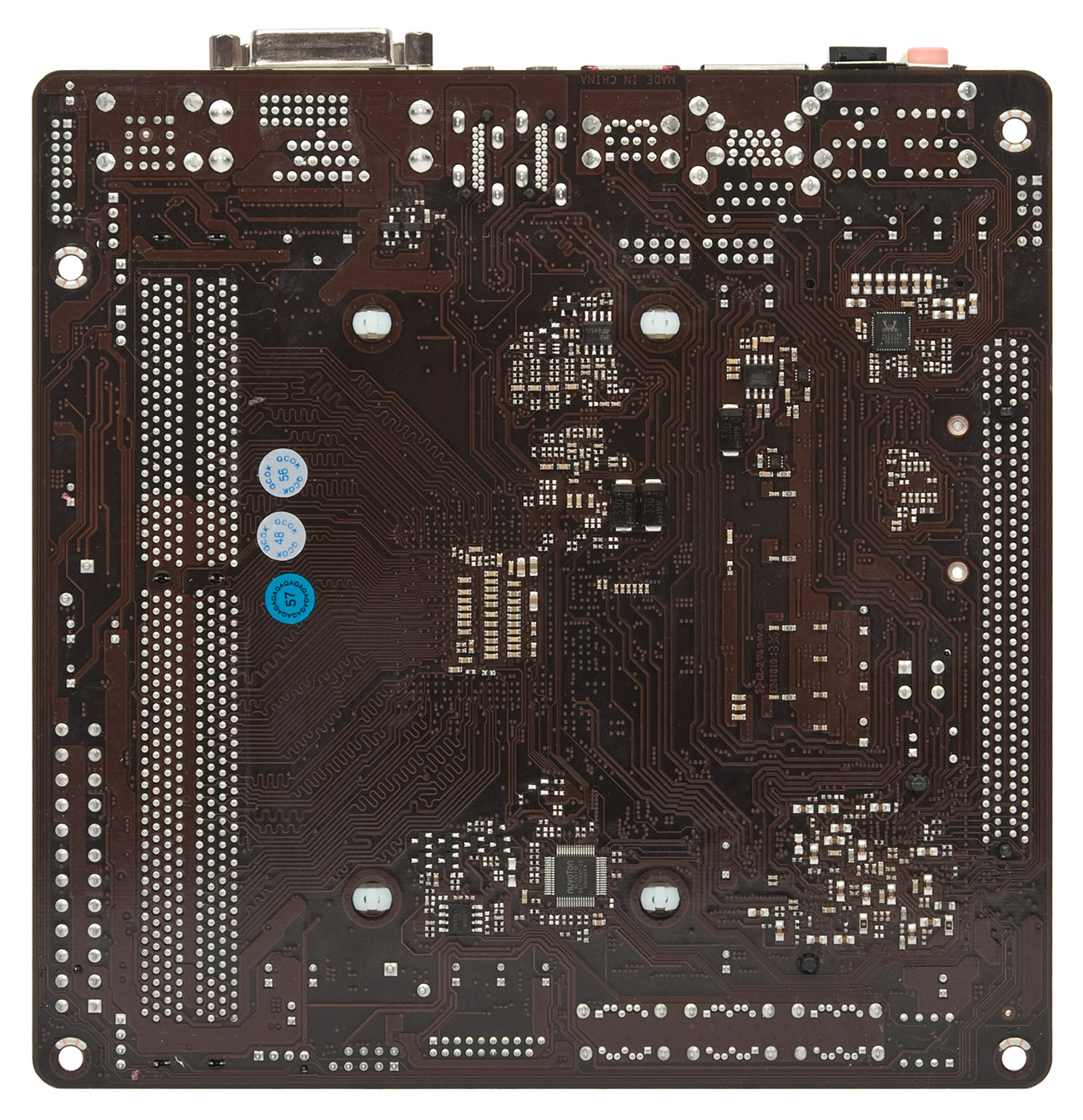

А вот с обратной стороны РСВ нас поджидает неприятный сюрприз. В креплении системы охлаждения отсутствует усилительная пластина, а прямо напротив процессорного разъема находятся электронные компоненты, не позволяющие её установить. Это сильно ограничивает совместимость материнской платы с производительными кулерами, в том числе СВО, и пользователям в большинстве случаев придется самостоятельно решать нетривиальную задачу надежной фиксации радиаторов.

ASRock FM2A88X-ITX+

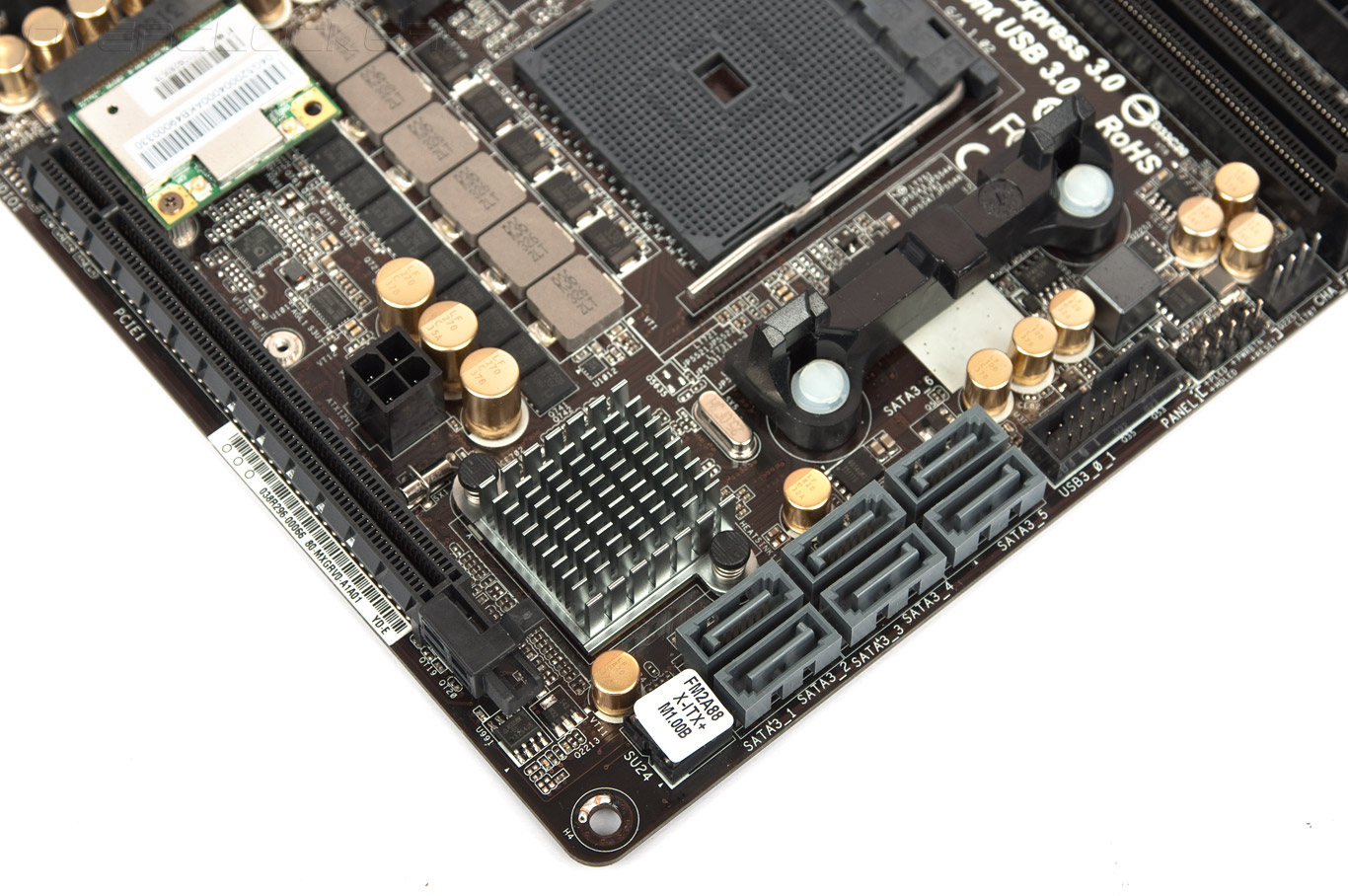

В остальном, претензий к компоновке новинки у меня не возникло. В нижней части системной платы находится полноценный разъем PCI Express 2.0/3.0 x16, в который можно установить графический акселератор или плату расширения. На правом крае расположились шесть чипсетных портов SATA 6 Гбит/с и внутренний разъем USB 3.0, предназначенный для вывода пары соответствующих интерфейсов на переднюю панель системного блока.

ASRock FM2A88X-ITX+

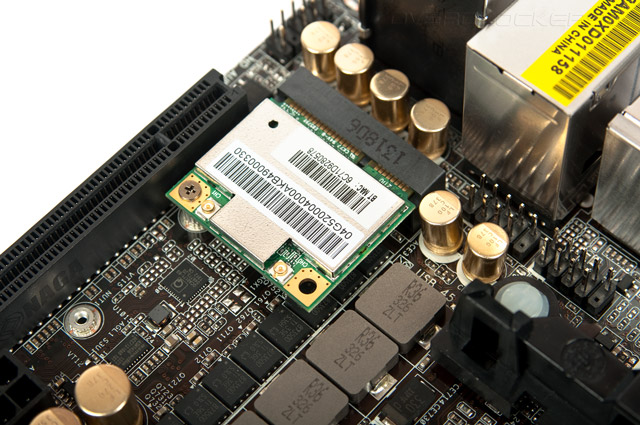

Для расширения функциональности системной платы служит комбинированный слот mini-PCI Express 2.0 x1, совмещенный с mSATA 6 Гбит/с. Поддерживаются как полноформатные платы, так и устройства половинного размера. Изначально этот разъем занять адаптером беспроводных сетей.

ASRock FM2A88X-ITX+

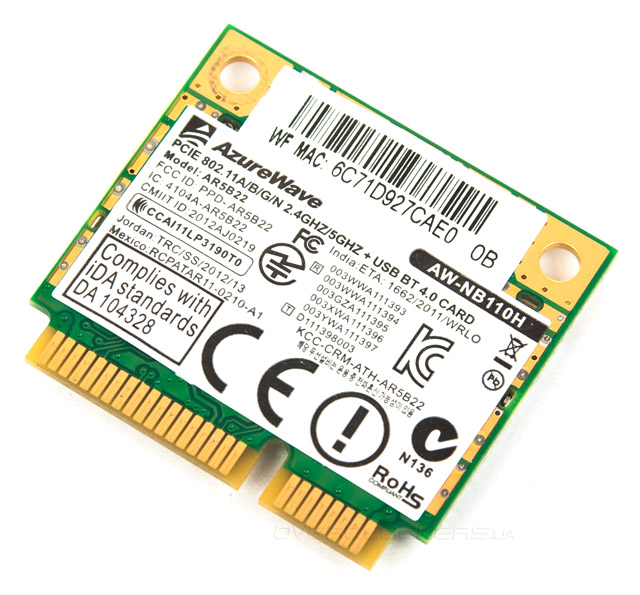

Модуль AzureWave AW-NB110H базируется на чипе Qualcomm Atheros AR9462, который обеспечивает работу Wi-Fi (802.11b/g/n) в диапазонах 2,4 ГГц и 5 ГГц, а также поддержку Bluetooth 4.0.

ASRock FM2A88X-ITX+

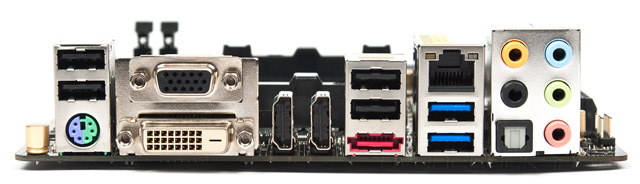

Сетевая подсистема ASRock FM2A88X-ITX+ использует контроллер Qualcomm Atheros AR8171, подключенный к системной логике одной линией PCI-E 2.0. В основе звукового тракта лежит 7.1 HD-аудиокодек Realtek ALC1150, а для работы с высокоомными наушниками применен операционный усилитель NE5532 производства Texas Instruments. В итоге, на задней панели героини сегодняшнего обзора расположились:
  • комбинированный порт PS/2;
  • четыре разъема USB 2.0 и пара USB 3.0;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • порт HDMI-In;
  • разъем eSATA 6 Гбит/с;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиовыходов.
ASRock FM2A88X-ITX+

Системная плата FM2A88X-ITX+, как и другие продукты ASRock серии A-Style имеют уникальную особенность — порт HDMI-In, который позволяет выводить цифровой видеосигнал с игровой консоли или мобильного устройства на монитор без необходимости физического переключения кабелей.

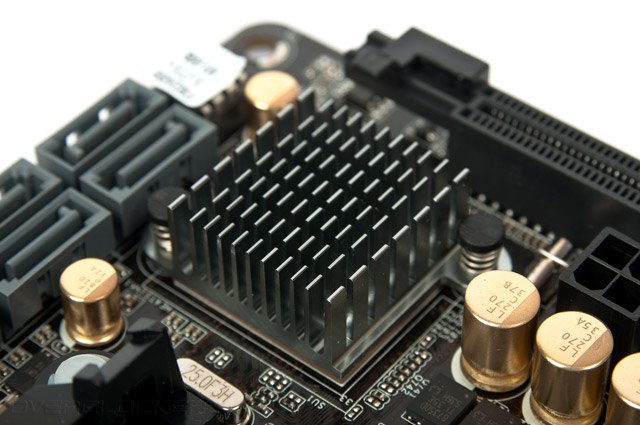

Для подключения вентиляторов материнская плата оснащена парой четырехконтактных разъемов, поддерживающих управление скоростью вращения с помощью ШИМ. Система охлаждения новинки состоит из миниатюрного радиатора, отводящего тепло от микросхемы системной логики. В штатном режиме его эффективности достаточно, но для надежности лучше обеспечить к нему приток свежего воздуха.

ASRock FM2A88X-ITX+

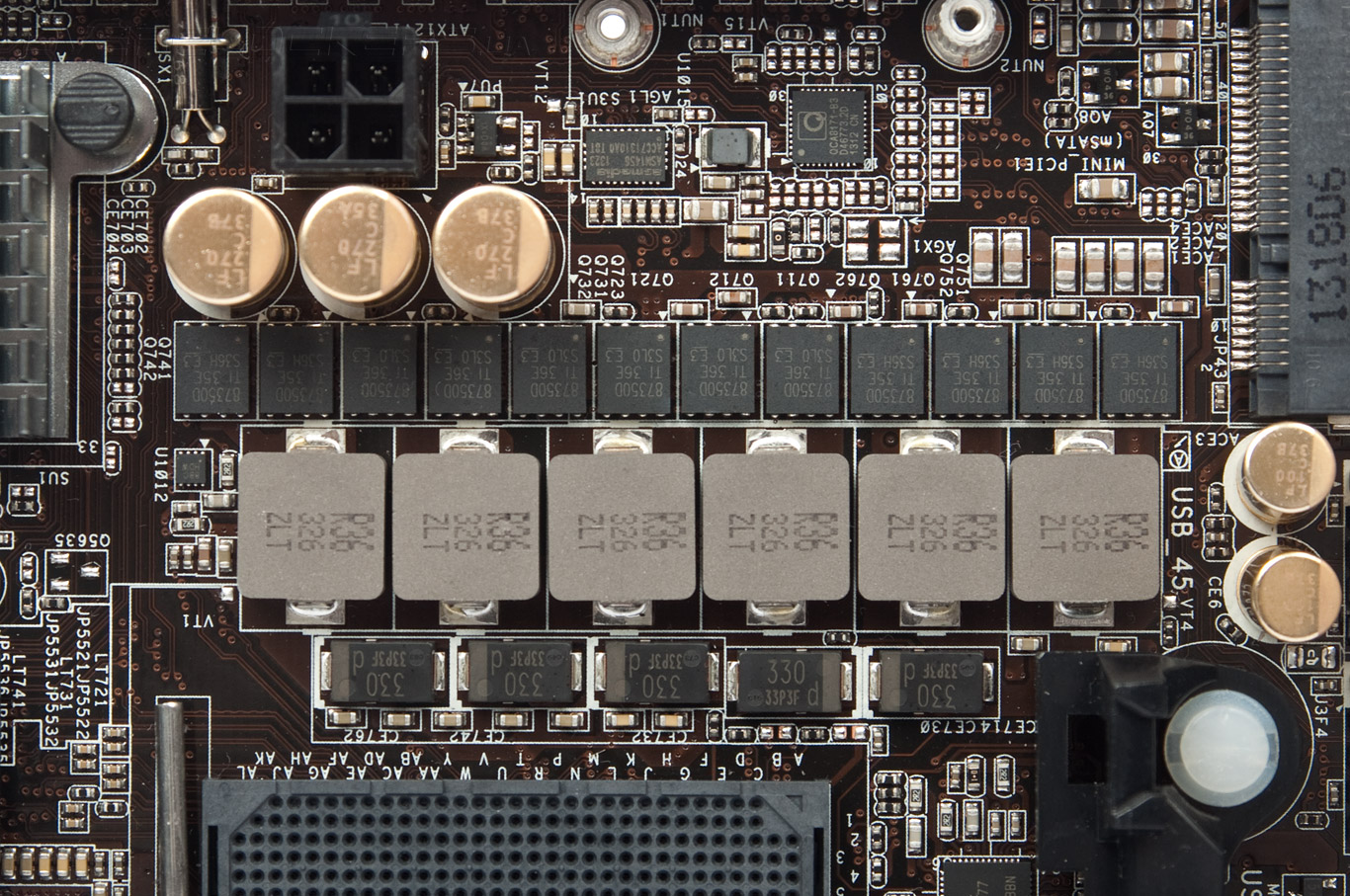

Подсистема питания ASRock FM2A88X-ITX+ выполнена по шестиканальной схеме, где четыре фазы формируют напряжение для вычислительных модулей, а две оставшиеся — для встроенного северного моста. Функции управления VRM возложены на ШИМ-контроллер ISL6377.

ASRock FM2A88X-ITX+

Напряжение подводится посредством четырехконтактного разъема АТХ12V, а силовые элементы лишены радиатора, так что для серьезного разгона гибридных процессоров AMD эта материнская плата вряд ли подойдет.
