Обзор и тестирование материнской платы ASRock B550 PG Velocita. Показательное выступление

Часто производители материнских плат используют единожды созданную основу для многих моделей в одном поколении продуктов. Нынешняя испытуемая вместе с B550 Extreme4 и B550 Steel Legend станут очередным примером подобного подхода. Мы рассмотрим старшую версию, здесь охладитель VRM использует тепловую трубку, на плате есть кнопки управления, а отличительной особенностью выступает скоростной порт USB для корпусного кабеля под симметричное гнездо Type-C на передней панели. У пары моделей подешевле уже нет тепловой трубки, а симметричный выход USB спереди будет вдвое медленнее, B550 Steel Legend лишилась кнопок на плате, вместо этого «приобрела» DisplayPort на задней панели с портами ввода-вывода, ещё можно упомянуть более простой, пластиковый второй полноформатный слот PCI-E. На этом видимые, весомые отличия и заканчиваются.

ASRock B550 PG Velocita

Звуковая подсистема у них также одинаковая, как и бонусный программный продукт в лице Nahimic. Идентичен и единственный сетевой проводной интерфейс, равно как выполнена заготовка для размещения компактного беспроводного адаптера, включая отверстия под антенные гнёзда на предустановленной, съёмной «заглушке». Основные возможности собраны в таблице ниже.

Модель ASRock B550 PG Velocita
Официальная страница продукта в Сети asrock.com
Хаб AMD B550
Процессорный разъём AMD AM4
Процессоры AMD Series: Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ
2133–3200, 3466–4733+ (OC)
Слоты PCI-E 1 x PCI Express 4.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x4) — B550
2 x PCI Express 3.0 x1 — B550
M.2 1 x PCI Express 4.0 x4 (Key M, 2230/2242/2260/2280) — Ryzen 3rd Gen CPU
1 x PCI Express 3.0 x2, SATA 6 Гбит/с (Key M, 2230/2242/2260/2280/22110) — B550
1 x Wi-Fi (Key E, 2230)
Встроенное видеоядро (в APU) Radeon Series: Vega
Видеоразъёмы HDMI 2.1
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen2 (2 разъёма на задней панели (1x C))
4 х 3.2 Gen1 (2 разъёма на задней панели)
8 x 2.0 (4 разъёма на задней панели)
Serial ATA 6 x SATA 6 Гбит/с (B550)
RAID 0, 1, 10
Встроенный звук Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Realtek Dragon RTL8125BG (2.5 Gigabit Ethernet)
COM
LED Addressable Header 2
LED RGB Header 2
TPM 1x SPI (14 pin)
UEFI UEFI AMI BIOS, 256 Mb Flash ROM
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности 2oz Copper PCB, Polychrome Sync, POST-индикатор, кнопки: Power, Reset, поддержка: AMD 2-Way CrossFireX, Nahimic Audio
Цена в рознице, $ 254–287

Деление ограниченных ресурсов чипсета AMD B550 произошло близко к реализации, виденной на ASUS ROG Strix B550-E Gaming. Пара выходов SATA окажется неработоспособной в случае привлечения нижнего M.2. Разбивка линий PCI-E организована согласно воле производителя, без возможных вариаций, и тому же гнезду M.2 сразу досталось лишь две линии, то есть предельные возможности будут описаны здесь как PCI-E 3.0 x2; на сегодня рынок SSD уже достаточно насыщен именно такими продуктами. Кроме того, шестнадцать процессорных заведены сразу на верхний слот для GPU. Нет ни повторителей сигнала, ни свитчей, тем самым предначертано использование одного, очевидно, мощного видеоускорителя.

ASRock B550 PG Velocita

Упаковка и комплектация

Как и все продукты ASRock высокого уровня, нынешний использует для упаковки огромную глянцевую коробку чёрного цвета, снабжённую внешней фальшь-обложкой и ручкой для удобства транспортировки.

ASRock B550 PG Velocita

Сзади достаточно подробно описаны все особенности, указано также и ограничение, которое я уже упомянул во вступлении, касающееся портов SATA. В целом, здесь информативность на высоком уровне.

ASRock B550 PG Velocita

Комплектация:

  • многоязычная инструкция по быстрой установке;
  • три крепёжных винта и две стойки для устройств формата M.2;
  • руководство по UEFI и Phantom Gaming Tuning на английском языке;
  • комплект наклеек с различными изображениями серии Phantom Gaming, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • пара фирменных стяжек-липучек, которые можно использовать для кабель-менеджмента в корпусе;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • открытка с эмблемой серии (присутствует место для марки).

ASRock B550 PG Velocita

Внешний вид

Velocita с итальянского переводится как «скорость», а значит без красных тонов в оформлении не обойтись, а ещё это старшая игровая модель из серии Phantom Gaming. Альтернативные, указанные в прологе, используют иную цветовую схему.

ASRock B550 PG Velocita

Все элементы используют винтовое крепление либо саморезы. Подсветки на обратной стороне платы нет.

ASRock B550 PG Velocita

Она оформлена двумя светящимися участками. В накладном козырьке над портами ввода-вывода встроены два элемента — логотип производителя и подсветка выгравированной надписи модели на охладителе VRM, а ещё эмблема серии PG внедрена в радиатор хаба. Дополнить схему можно с привлечением четырёх площадок двух типов, по паре каждого.

ASRock B550 PG Velocita

Все три радиатора в нижней части устройства независимы друг от друга.

ASRock B550 PG Velocita

Охладитель чипсета сверху оснастили наклейками, через светлую впоследствии будет проникать светодиодное свечение.

ASRock B550 PG Velocita

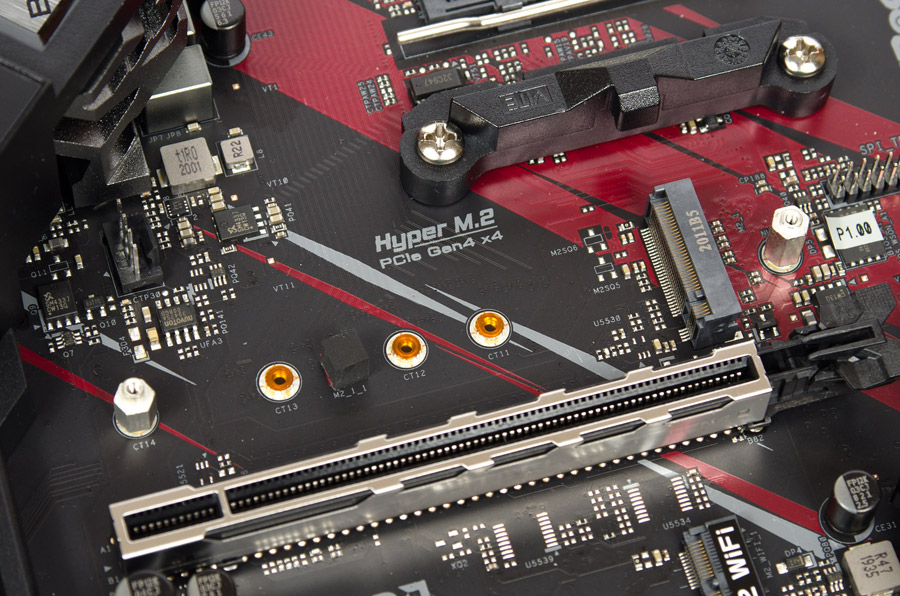

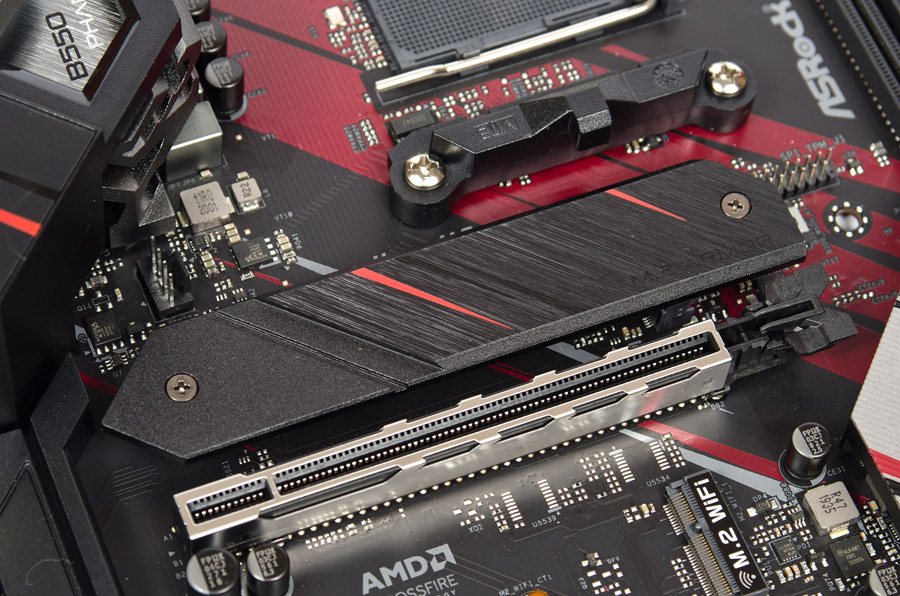

Длина верхнего устройства M.2 не превысит восьми сантиметров.

ASRock B550 PG VelocitaASRock B550 PG Velocita

Заготовка для компактного контроллера M.2 беспроводных сетей характерна скорее для плат под ЦП от Intel, а вот для платформы AMD это не так часто используемый ход, потому эту деталь здесь вполне можно занести в особенности.

ASRock B550 PG Velocita

Нижний M.2 способен принять изделия длиной вплоть до 11 см, но следует помнить про ряд ограничений, о которых мы уже говорили в начале обзора.

ASRock B550 PG VelocitaASRock B550 PG Velocita

Шесть продольных гнёзд SATA промаркированы, но в недрах корпуса могут возникнуть проблемы с чтением символов, особенно направляющих стрелок.

ASRock B550 PG Velocita

Ресурсы внутренних портов насчитывают две пары USB 2.0, одну USB 3.2 Gen 1 и наконец скоростную версию USB 3.2 Gen 2 под (один) симметричный выход на современном корпусе. Все площадки поперечного типа. Рядом распаян повторитель сигналов (ReDriver) PI3EQX1004B1 от Diodes Incorporated, которого нет в моделях попроще, по всей видимости, его наличие обеспечит высокую скорость корпусному симметричному гнезду.

ASRock B550 PG Velocita

Батарейку участливо разместили ниже центра платы, чем в последнее время стали злоупотреблять в иных моделях, нет проблем и с доступом к контактной площадке для сброса настроек CMOS, поскольку её также распяли у нижней грани устройства. Также акцентирую внимание на открытом типе исполнения обоих PCI-E x1.

ASRock B550 PG Velocita

Звуковую подсистему расположили подальше от видеоускорителя и чего-то ещё, скажем, мультиконтроллера. Дополнительного экранирования нет, имеется старший кодек от Realtek и вспомогательный операционный усилитель. Традиционно наличествует группа из специализированных конденсаторов. А ещё здесь распаяли позолоченный (!) штырьковый разъём для корпусного аудиокабеля.

ASRock B550 PG Velocita

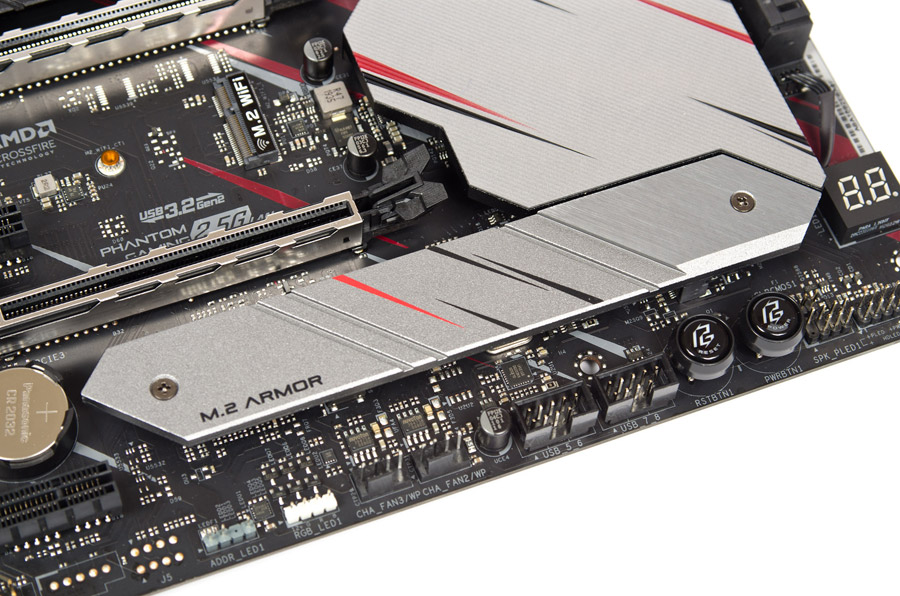

Кнопки Reset и Power вместе с индикатором кодов POST светятся красным цветом, а после загрузки Windows — перестают. К сожалению, в отличии от ASRock Z490 PG Velocita, в среде UEFI нет возможности модифицировать настройки и привлечь последний к отображению действующей температуры процессора.

ASRock B550 PG Velocita

В структуре декоративного козырька появилась надежда на отток воздуха из-под него ввиду реализации своего рода «отверстия», которое оголяет маркировку модели, выполненную на радиаторе. Он, как мы помним, будет подсвечиваться. К нему замечаний нет, поскольку виднеется и своеобразная «ребристость», которая, так либо иначе, увеличила площадь поверхности, и тепловая трубка, расположенная близь основания обеих частей.

ASRock B550 PG Velocita

ШИМ-контроллер нам уже знаком по обзору MSI MAG B550 Tomahawk, это RAA229004 от Renesas Electronics, а здесь его возможности реализовали сполна, используя все 6+2 «фазы». На тыльной стороне устройства есть шесть удвоителей (PWM Doubler) ISL6617A от той же компании, они увеличивают число каналов напряжения ЦП до двенадцати, а вот для SOС Voltage останутся в распоряжении те же два канала, удвоителей не используется. На роль сборок привлекли 12 штук SiC654 и пару SiC654A (базовые характеристики идентичны, отличия лишь в управляющих сигналах). В общем приближении, преобразователь напряжений оказался схож с реализованным в составе грозной ASRock X570 Phantom Gaming X из совсем другого ценового и смыслового сегмента рынка. И конденсаторы всё те же, улучшенные, с рабочим сроком до 12 тысяч часов в условиях повышенных температур при работе.

ASRock B550 PG VelocitaASRock B550 PG Velocita

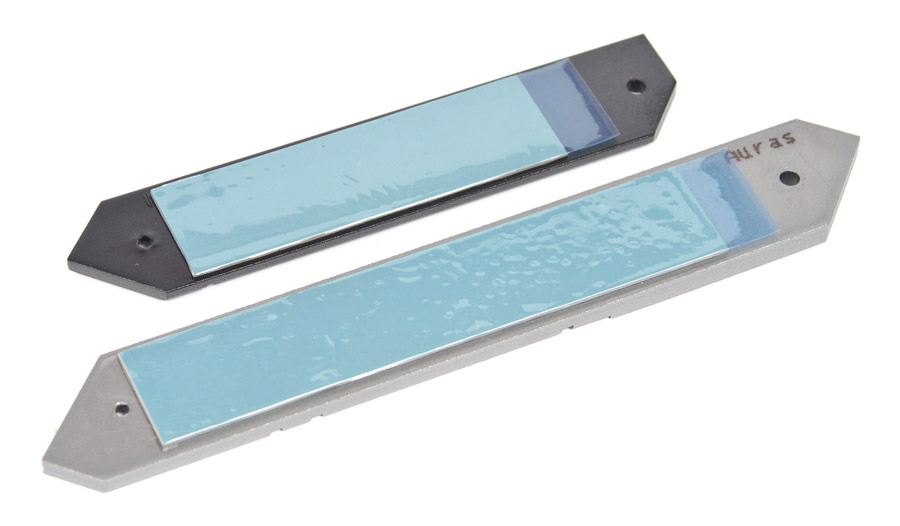

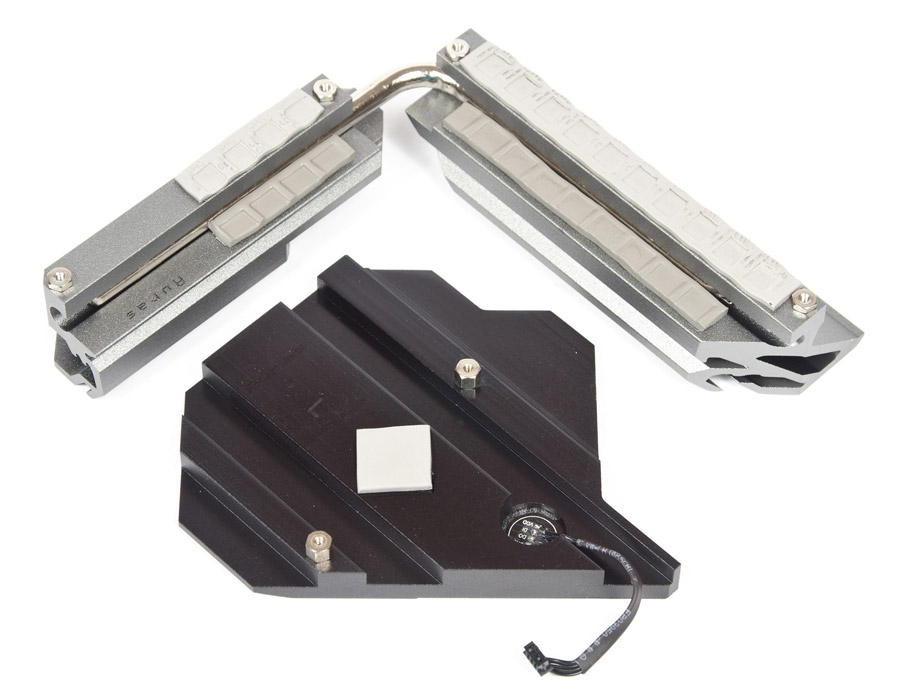

Для силовых элементов воспользовались более тонкой прокладкой, чем в остальных случаях. Для дросселей речь не идёт о полном контакте, лишь о частичном, а для SSD выглядит всё в целом нормально.

ASRock B550 PG VelocitaASRock B550 PG Velocita

Сзади есть немалое число разнотипных портов, звуковые и вовсе тут позолоченные. Однако вспоминая о более статусных изделиях, можно подметить отсутствие каких-либо кнопок. Предустановленная пластина может быть сдвинута на несколько миллиметров в любую сторону, отличаясь от конкурирующих продуктов, где фиксация чаще всего «мёртвая», что может вызывать определённые проблемы с некоторыми корпусами.

ASRock B550 PG Velocita

Возможности UEFI

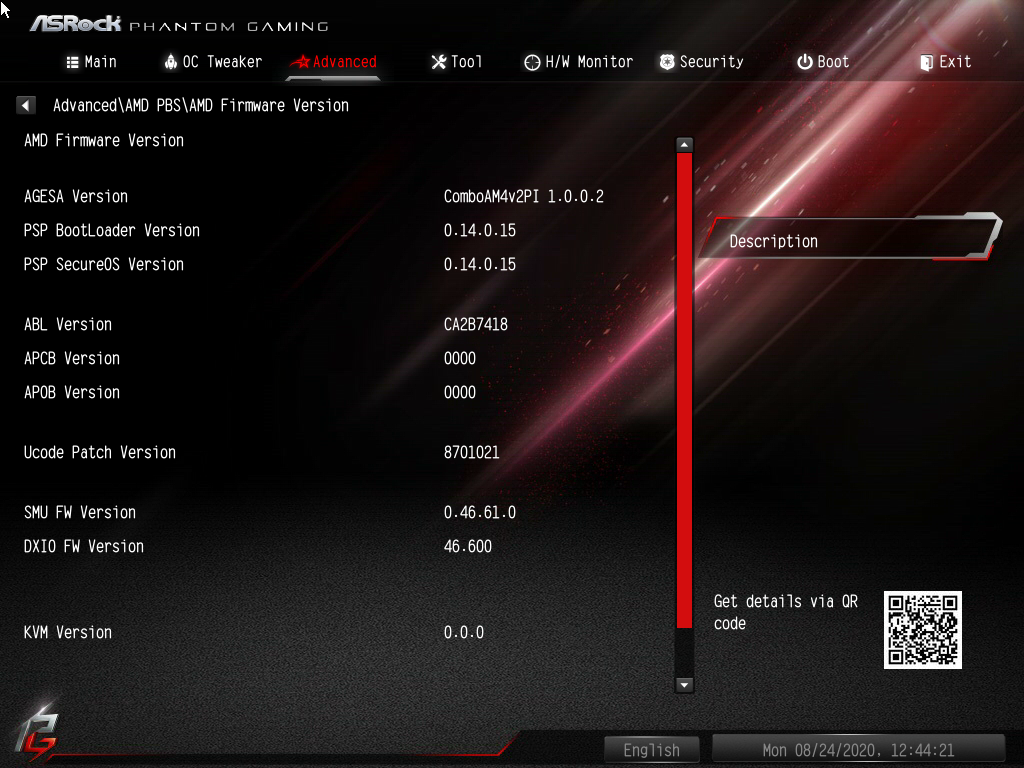

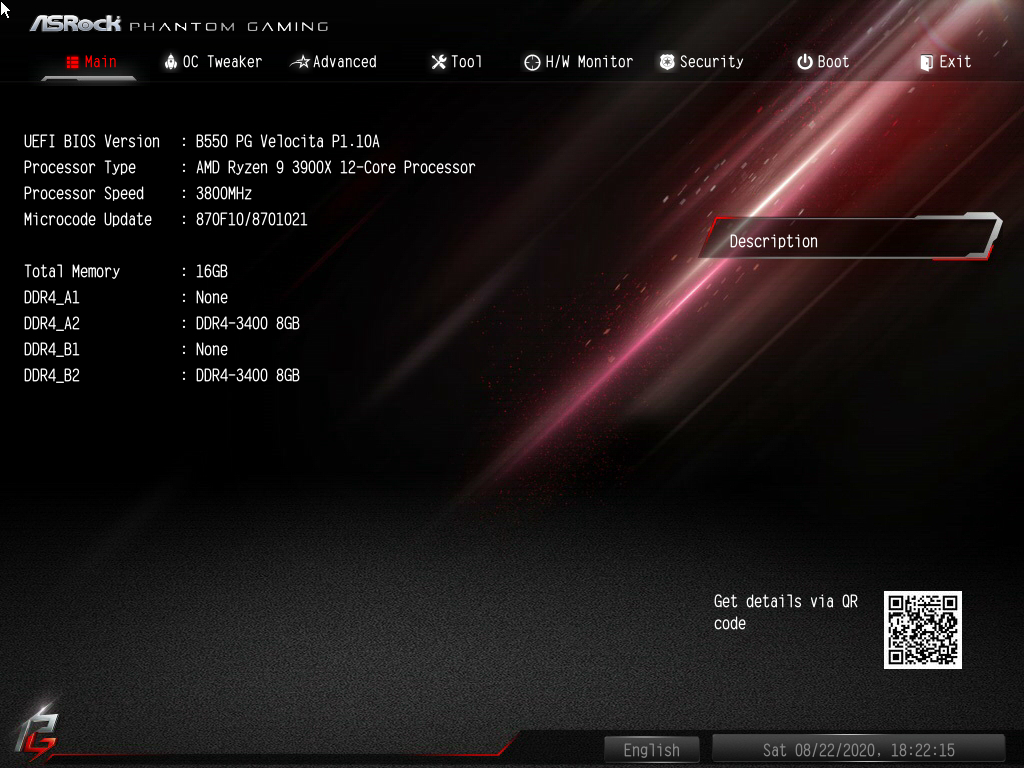

Используя Instant Flash, я дважды обновлял прошивку, рассматриваемая в обзоре версия имеет обозначение 1.10A.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Ez Mode отсутствует, единственный вариант отображения интерфейса фактически является расширенным.

ASRock B550 PG Velocita

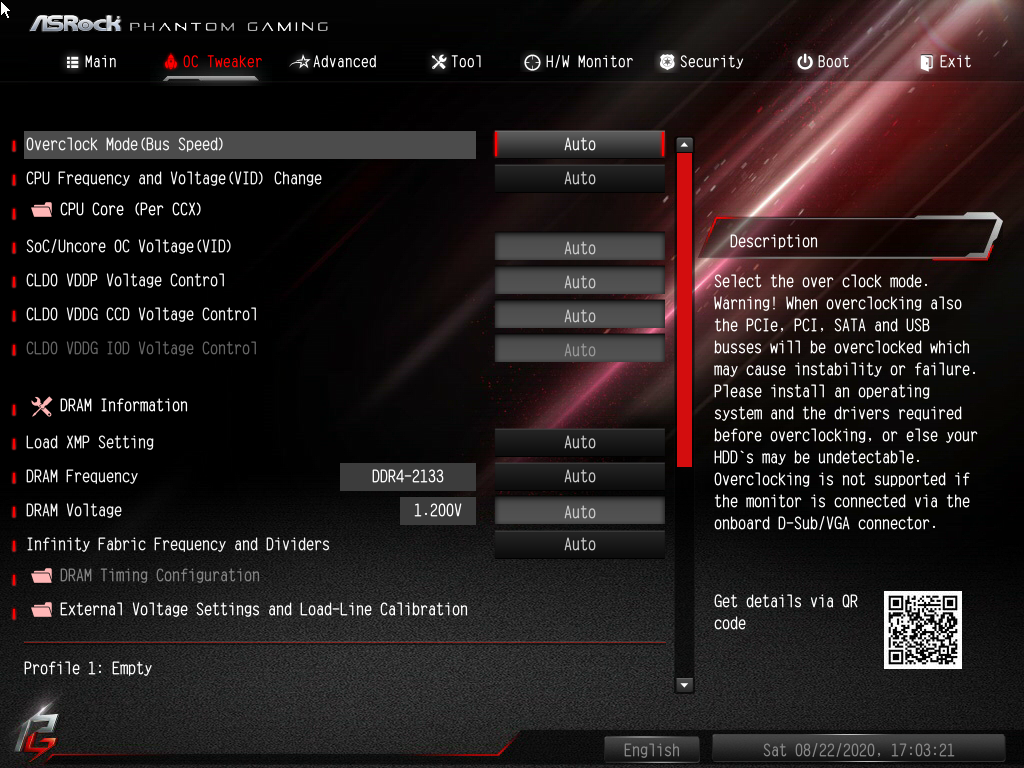

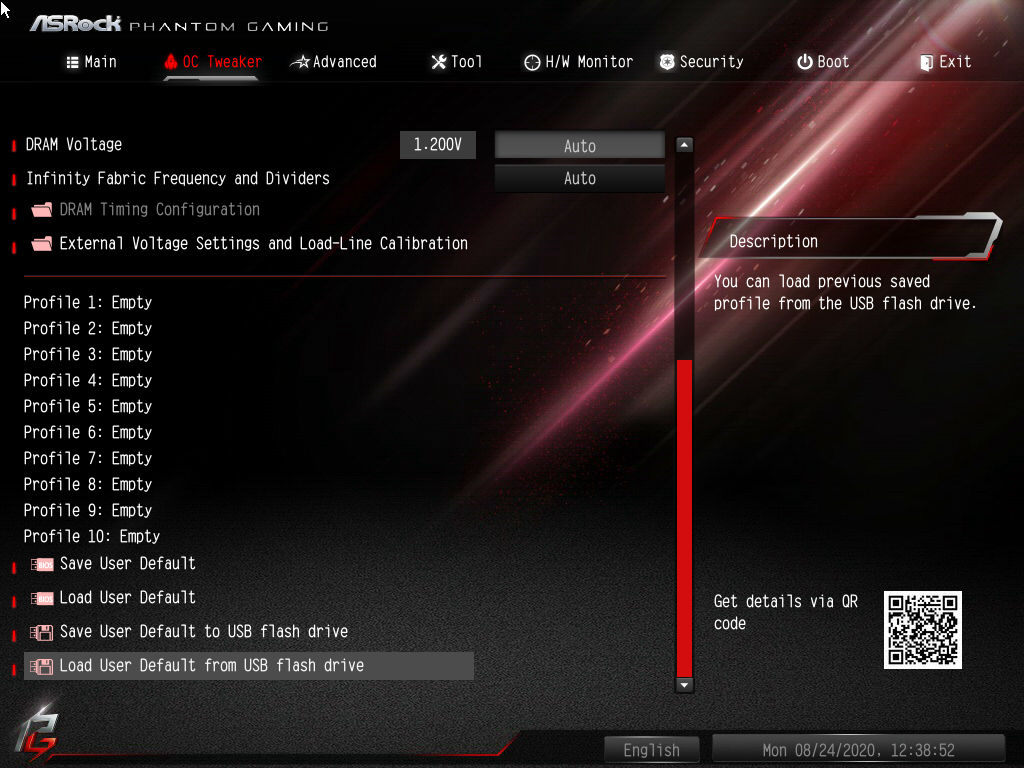

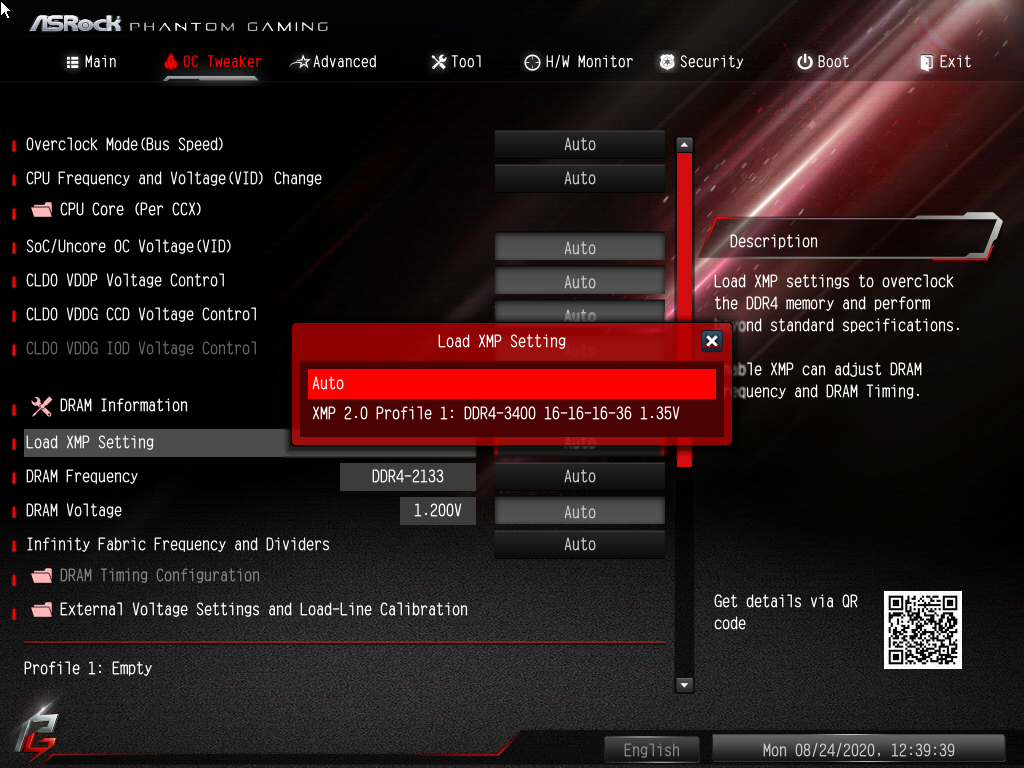

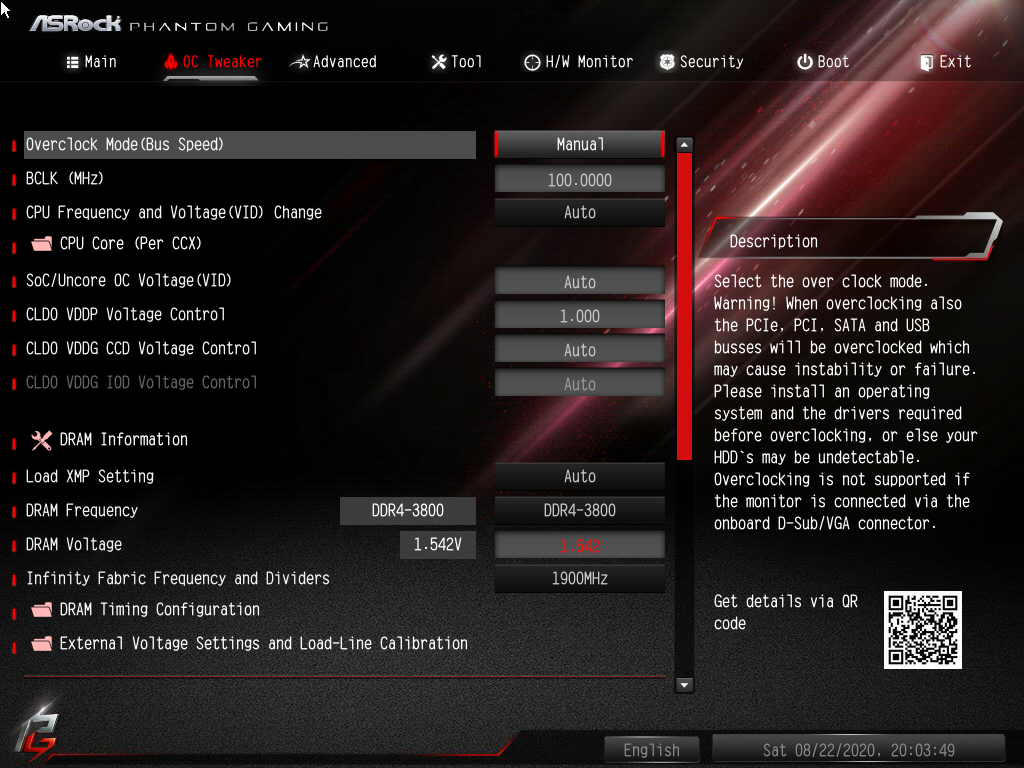

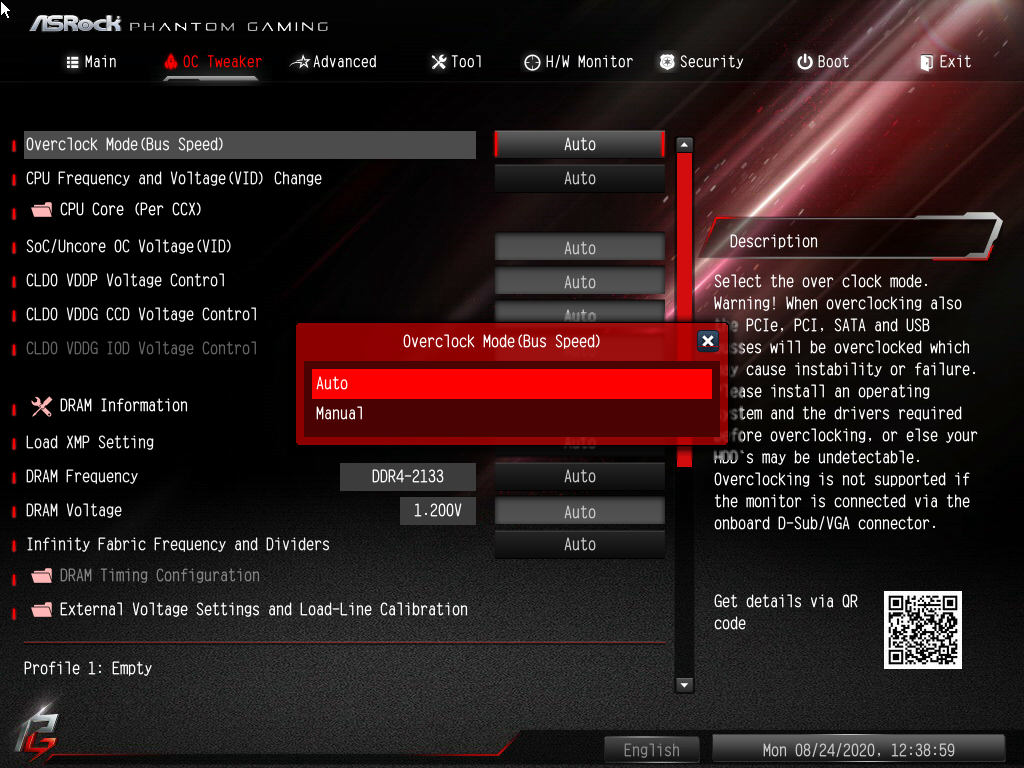

Каких-либо фирменных профилей разгона нет. Предусмотрены десять ячеек для хранения собственных схем в набортной ПЗУ платы и механизм для привлечения для той же цели внешнего накопителя.

ASRock B550 PG VelocitaASRock B550 PG Velocita

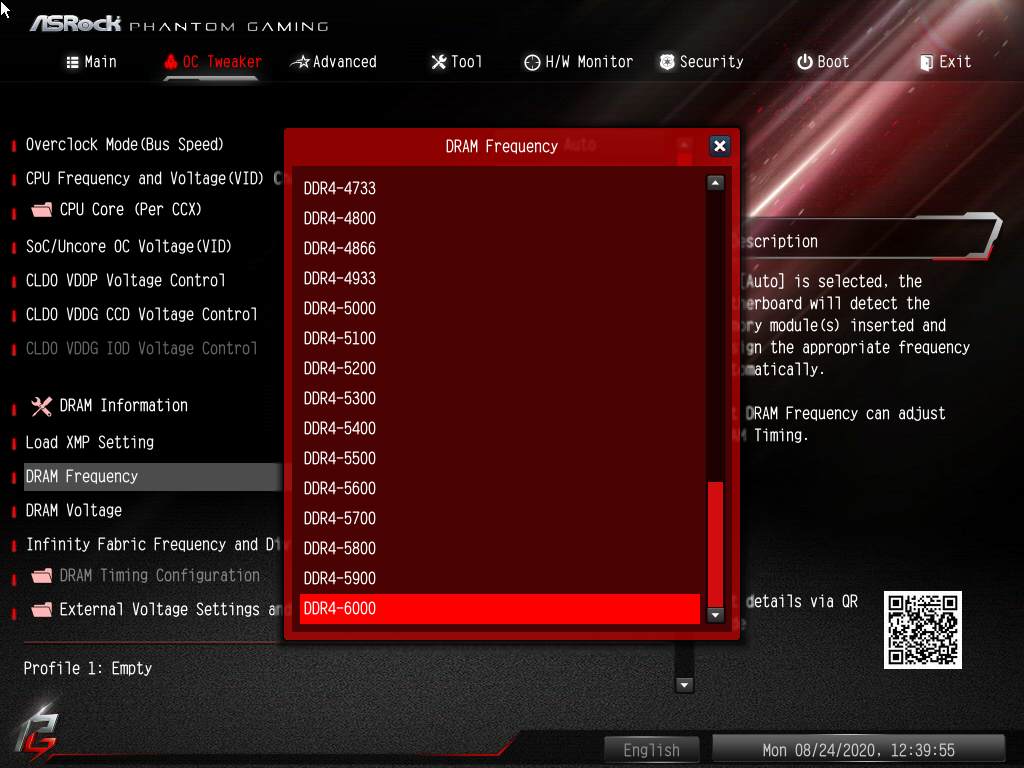

Предусмотрена возможность модификации базовой частоты с небольшим шагом. Смену частоты ЦП можно проводить одномоментно для всех ядер или же поблоково, для каждого CCD. Рубрика просмотра информации об ОЗУ удобно расположена перед пунктом с активацией XMP, это поможет при нескольких схемах, прошитых с завода на установленном в ПК комплекте. Для перехода к установкам задержек необходимо указывать частоту памяти в явном виде.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

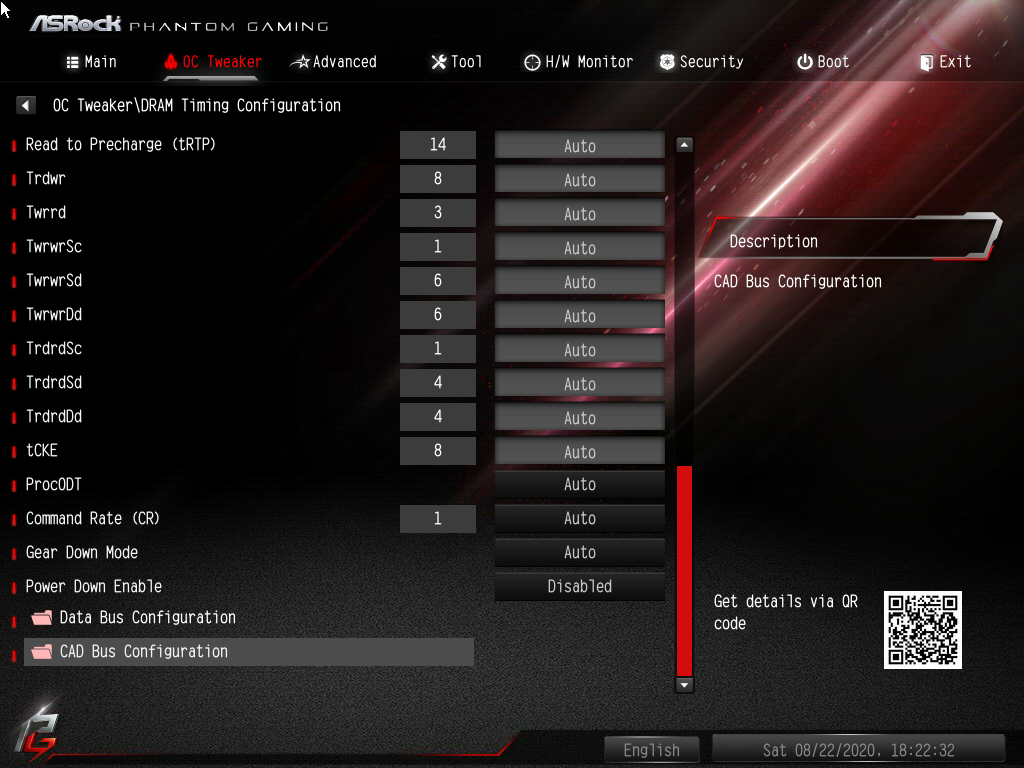

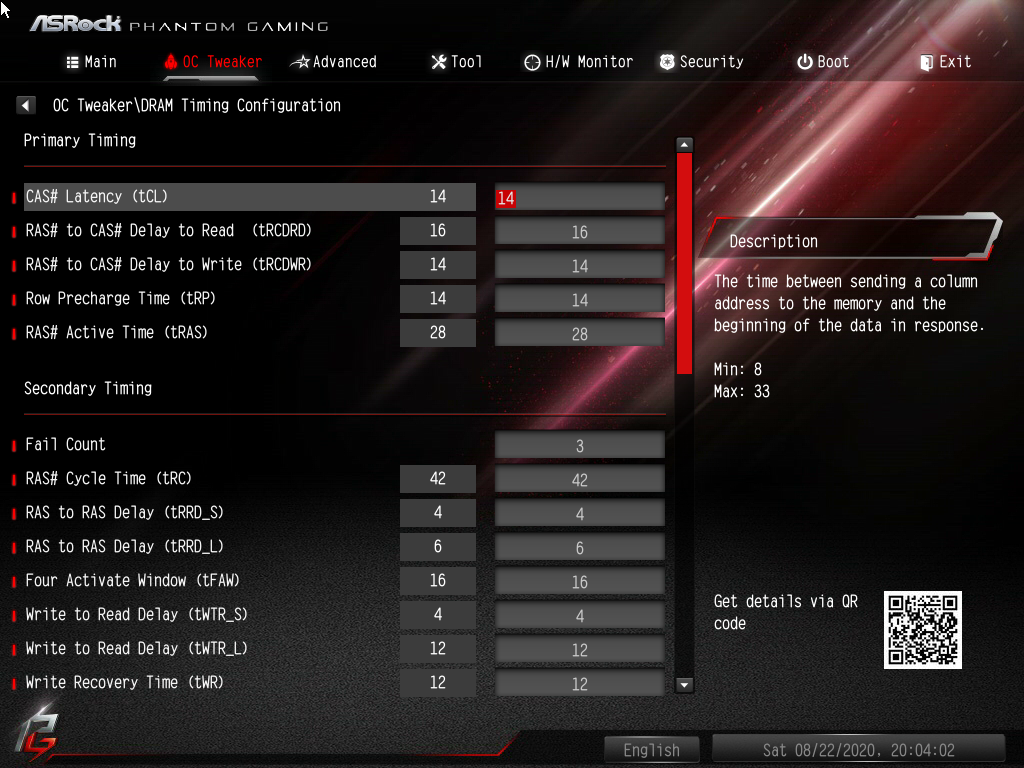

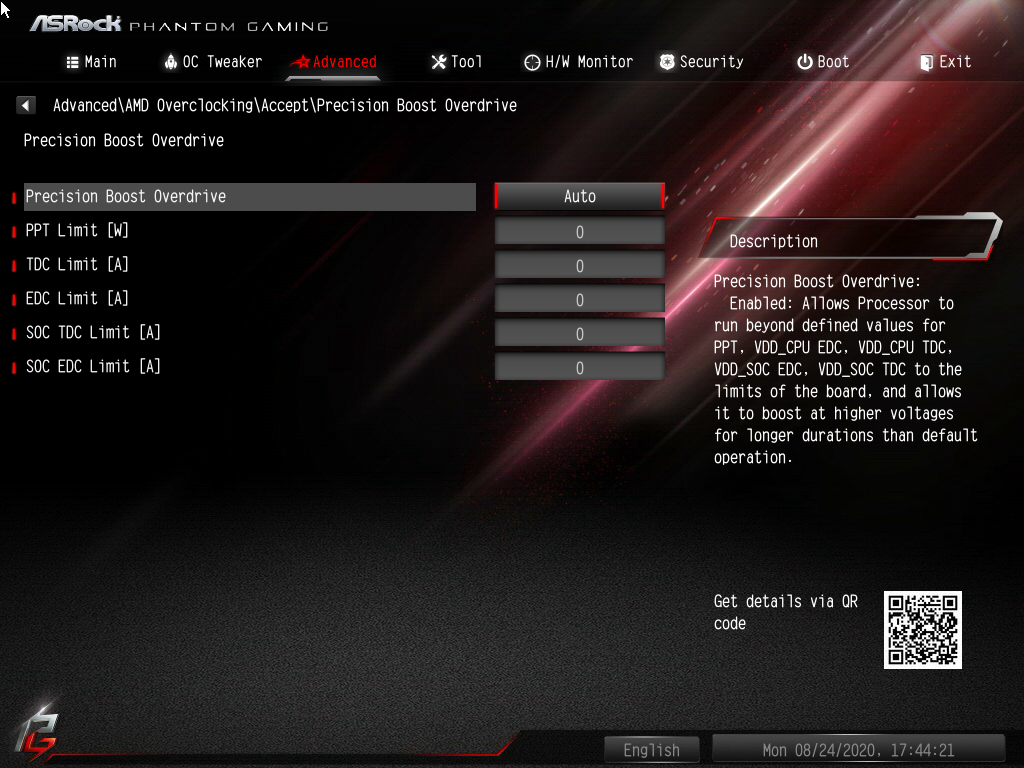

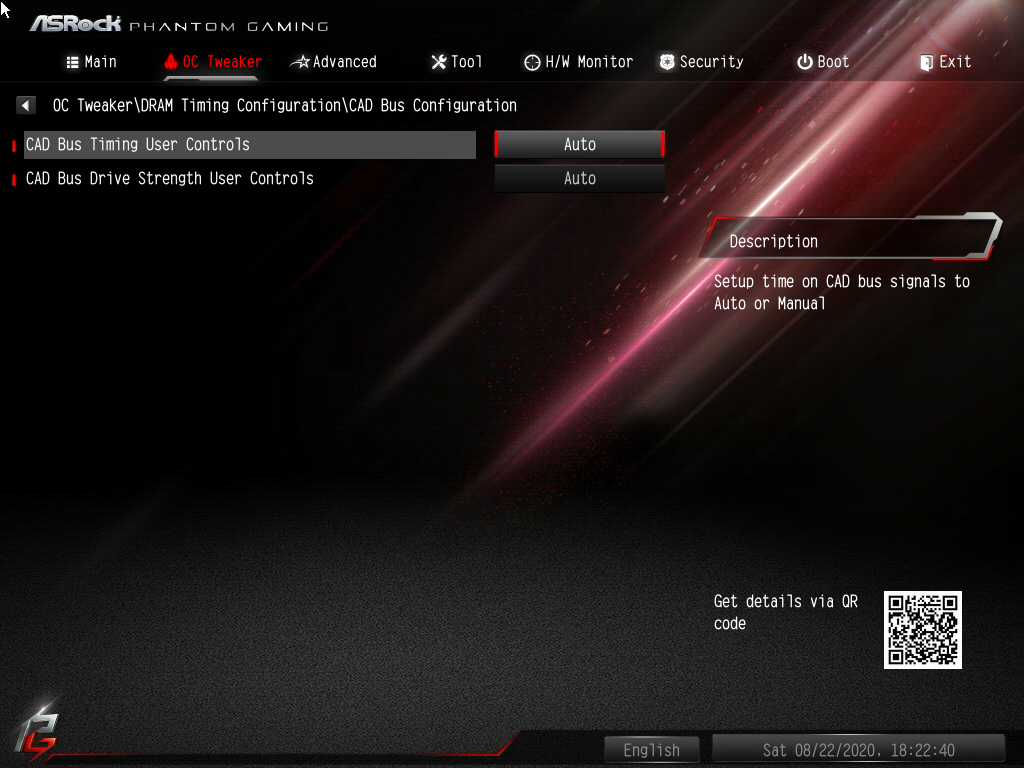

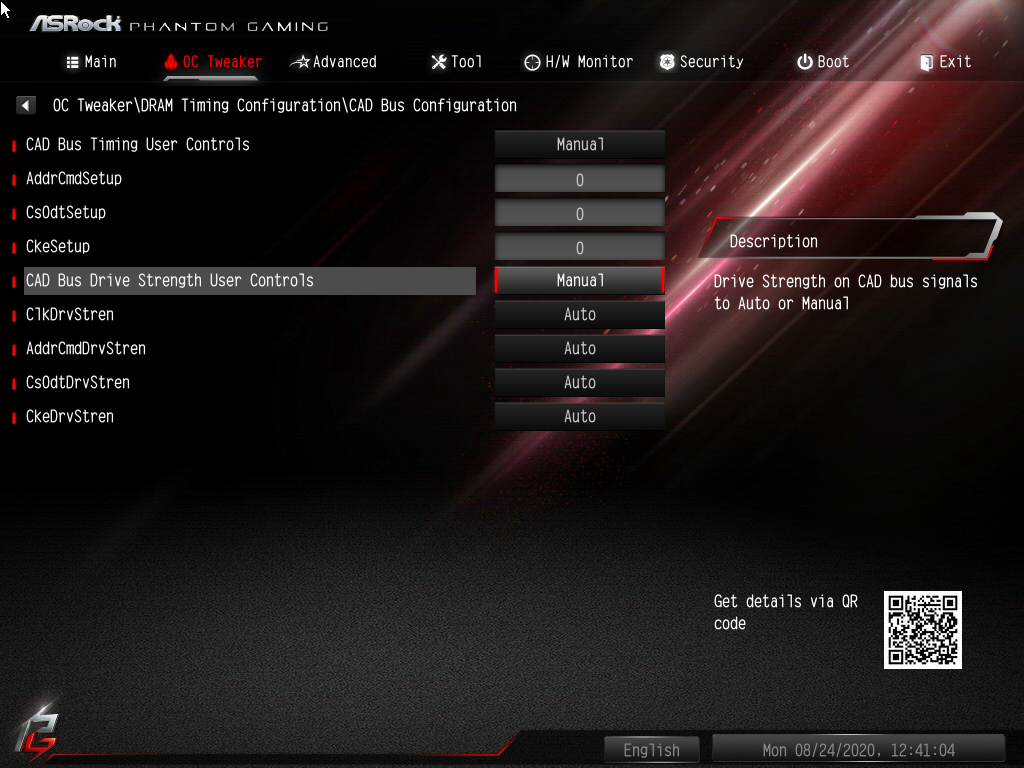

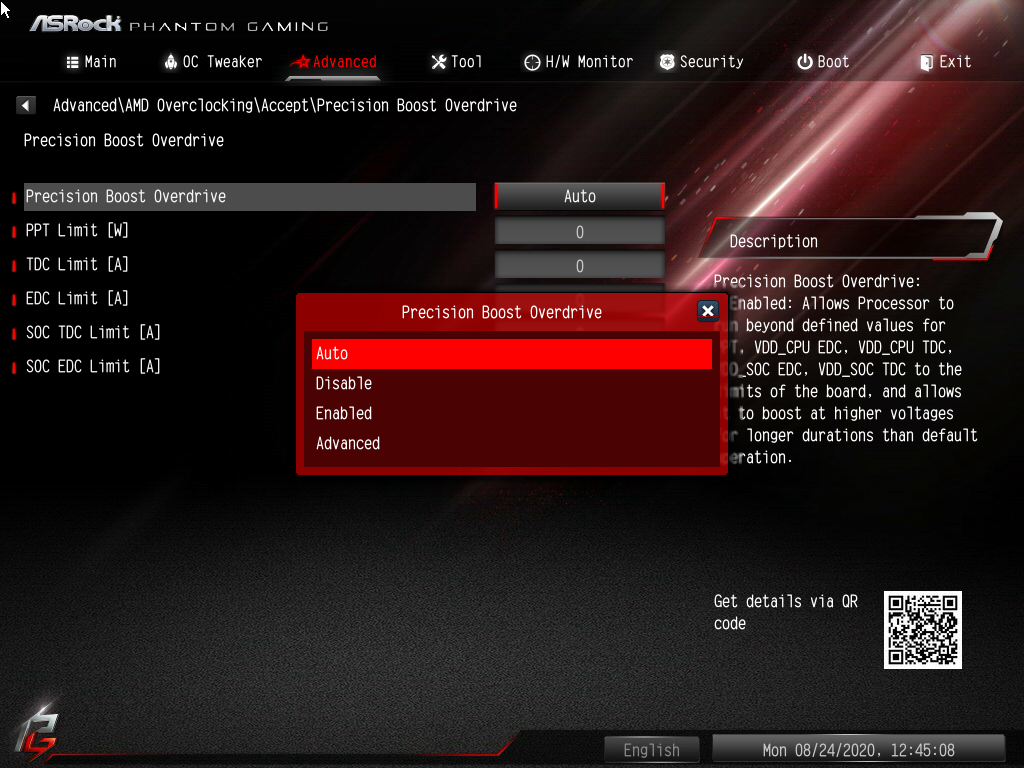

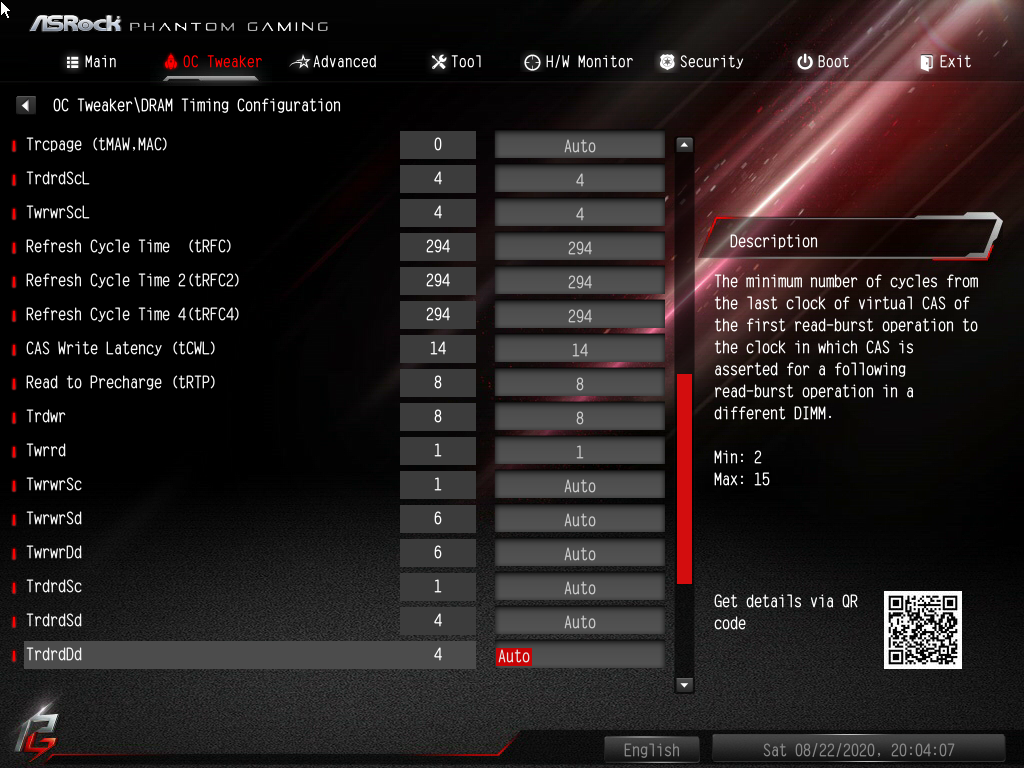

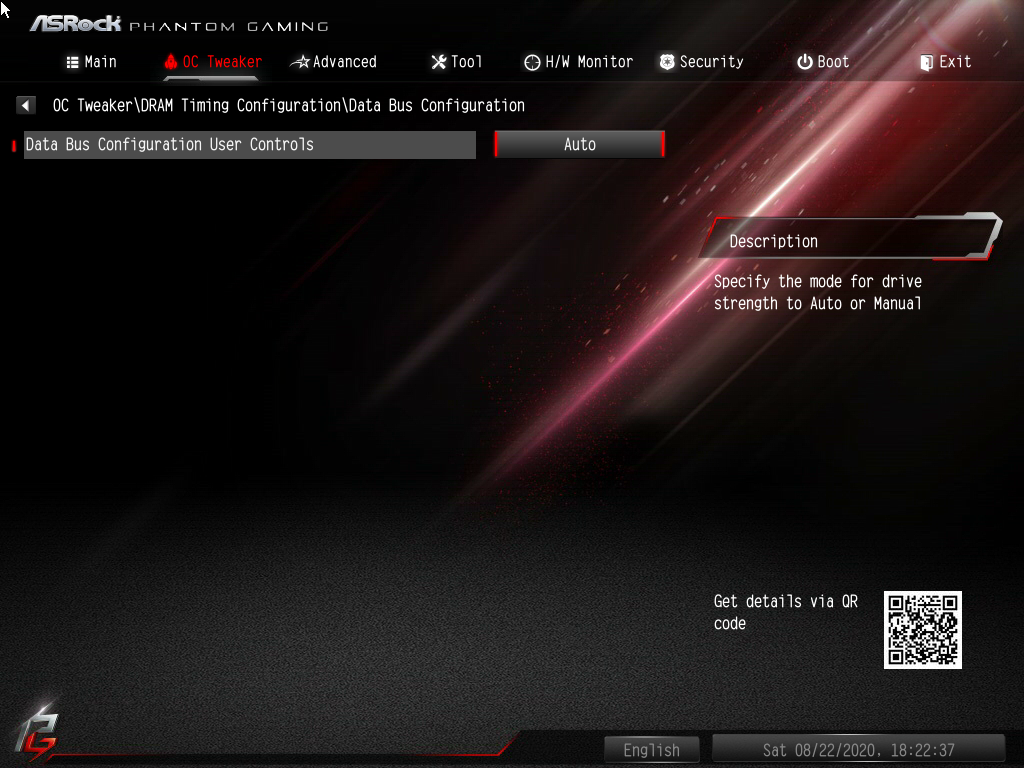

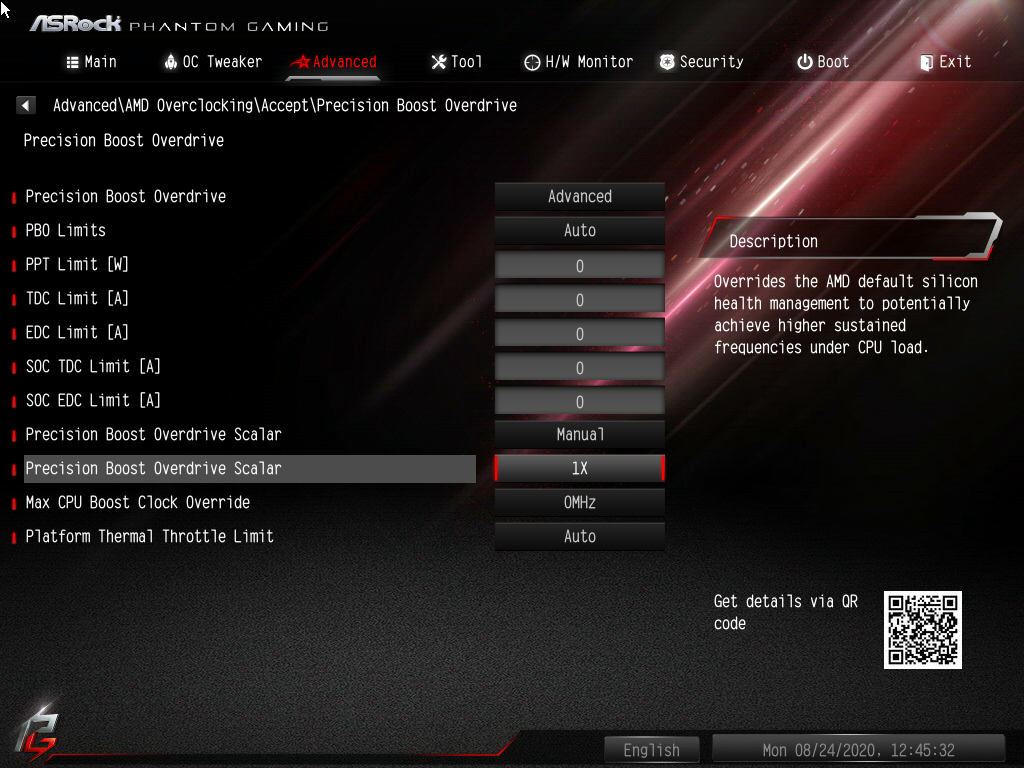

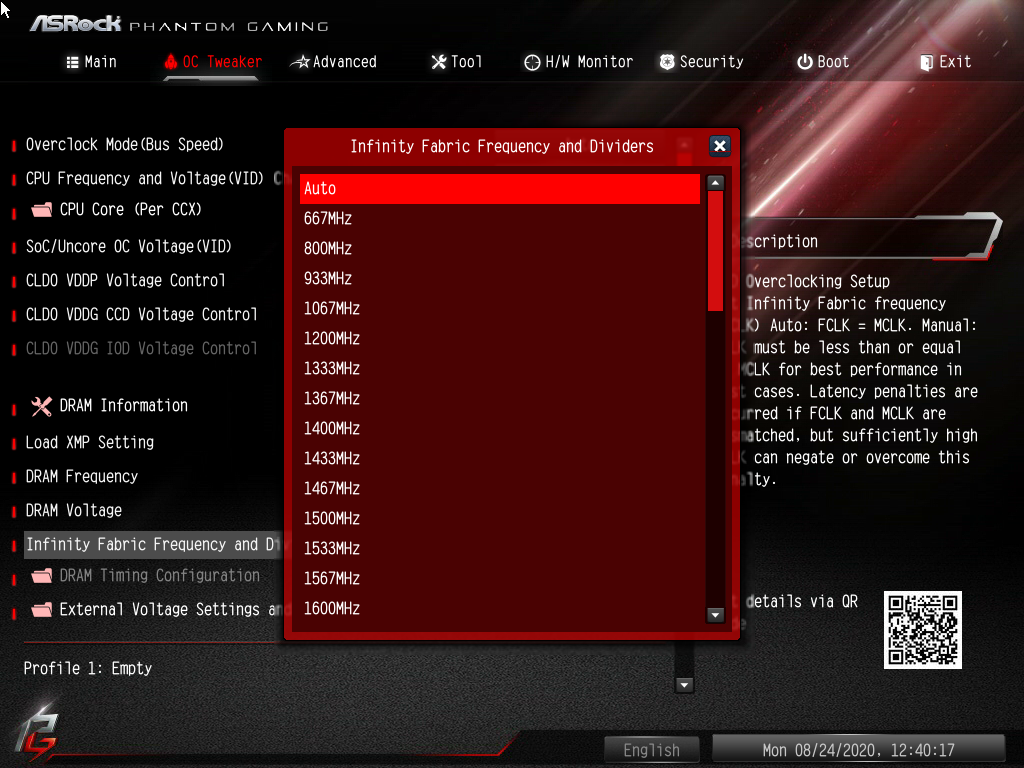

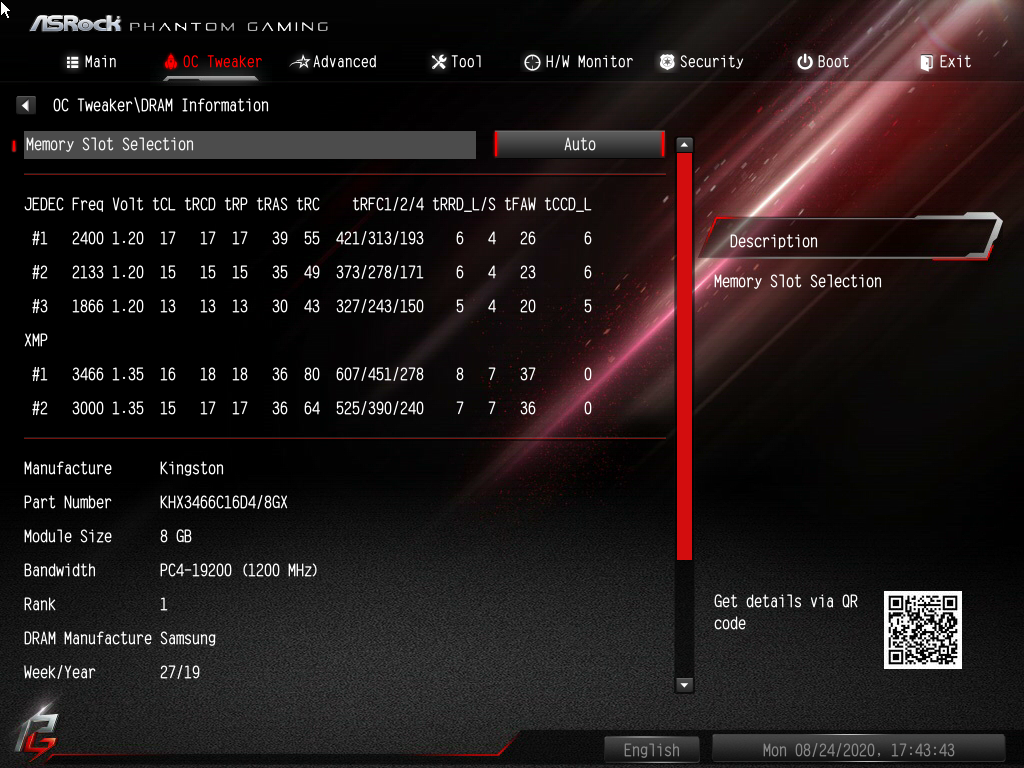

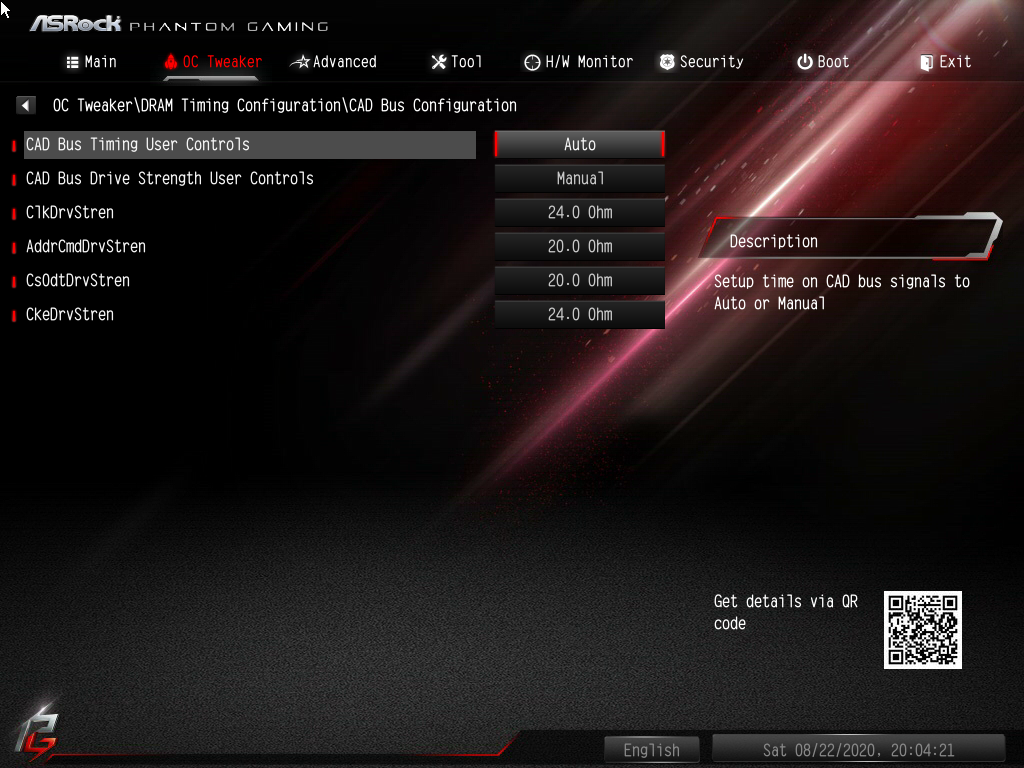

Здесь механизм может показаться неполным, больше тонких подстроек находится в следующей главе — Advanced.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

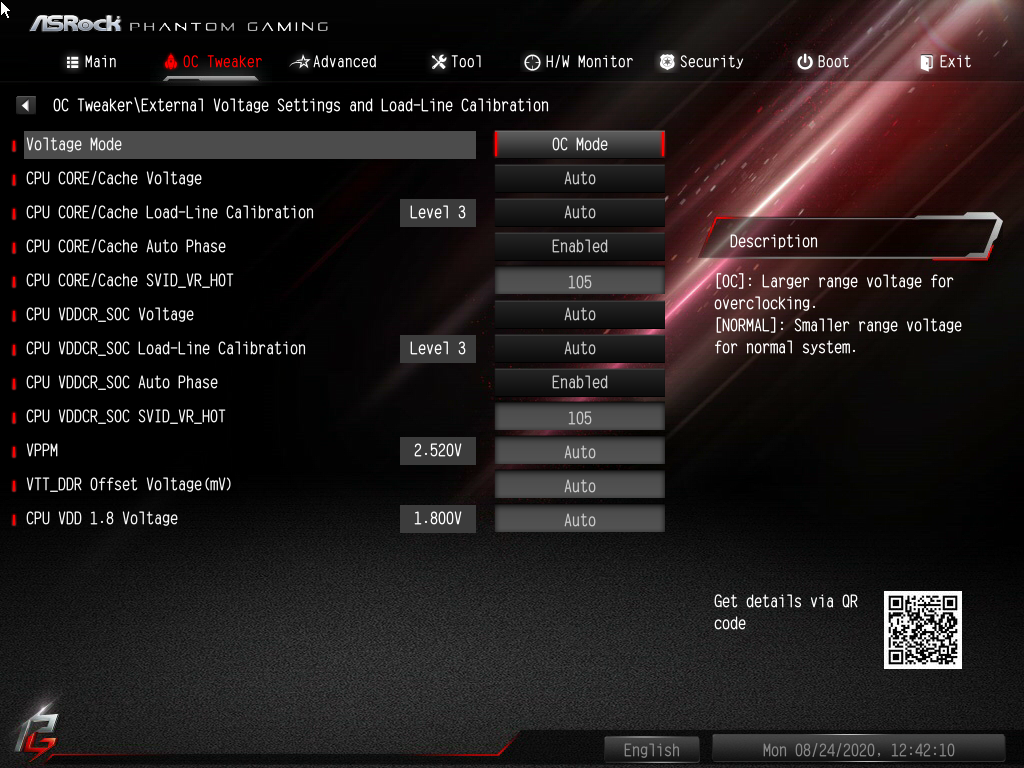

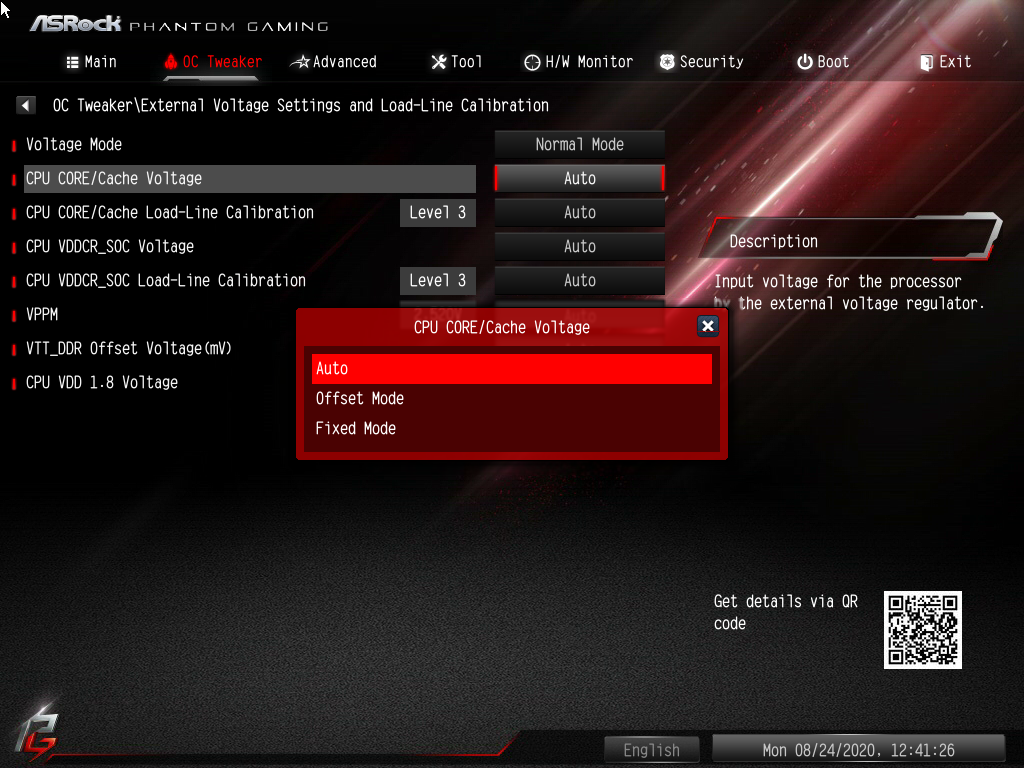

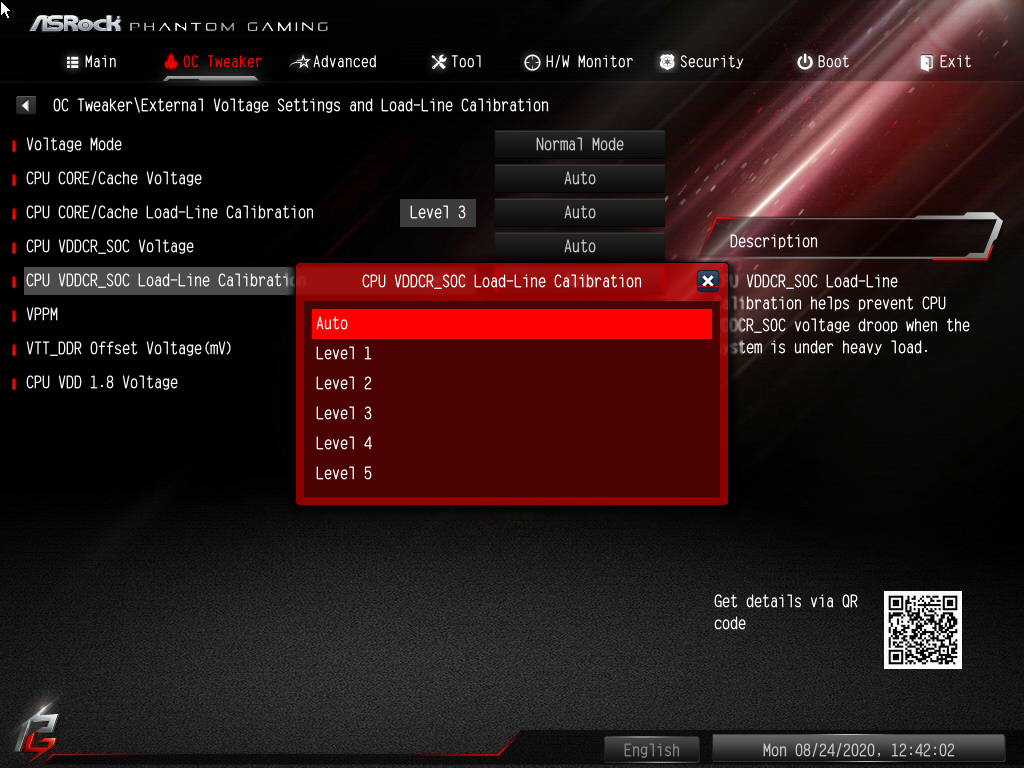

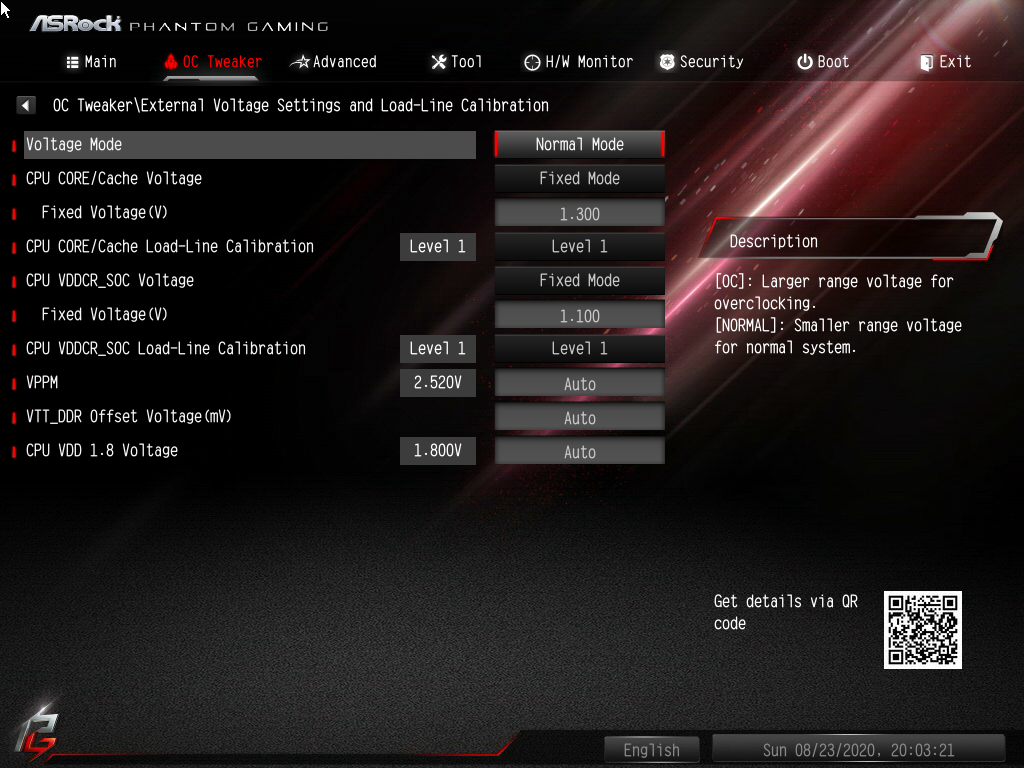

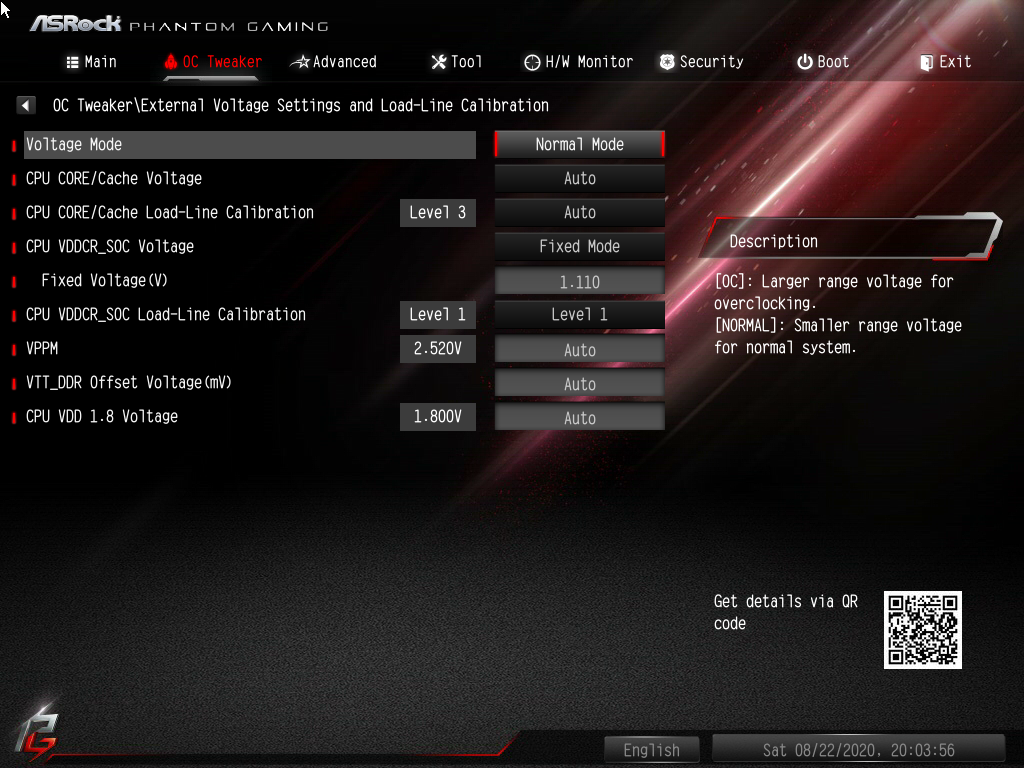

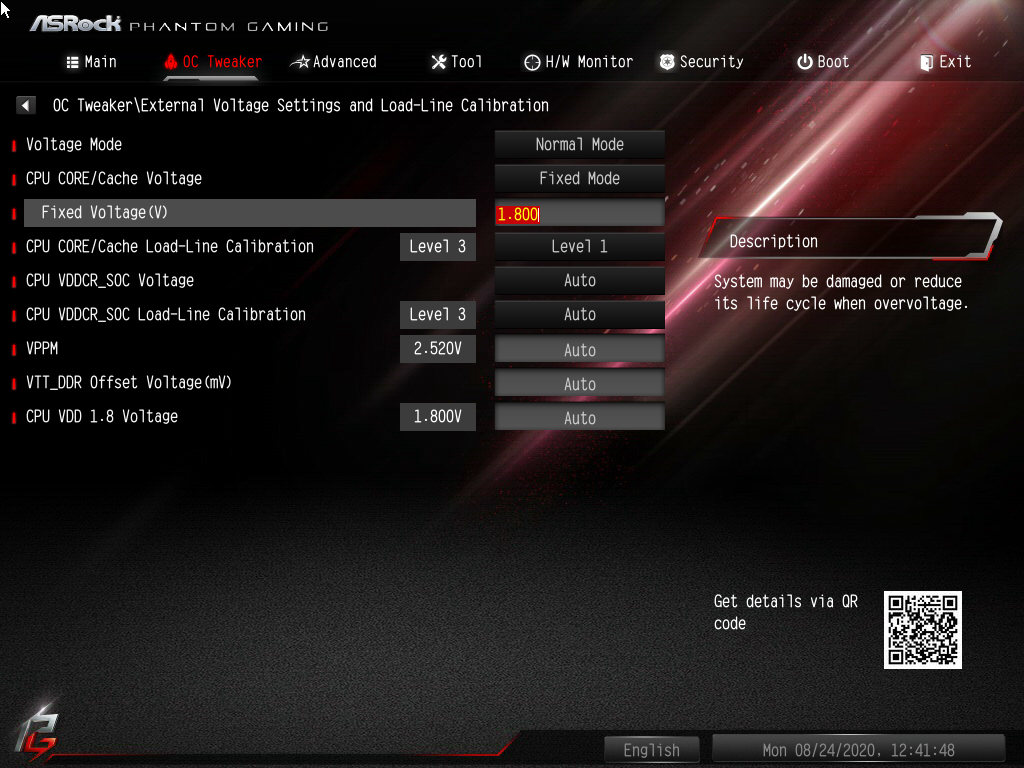

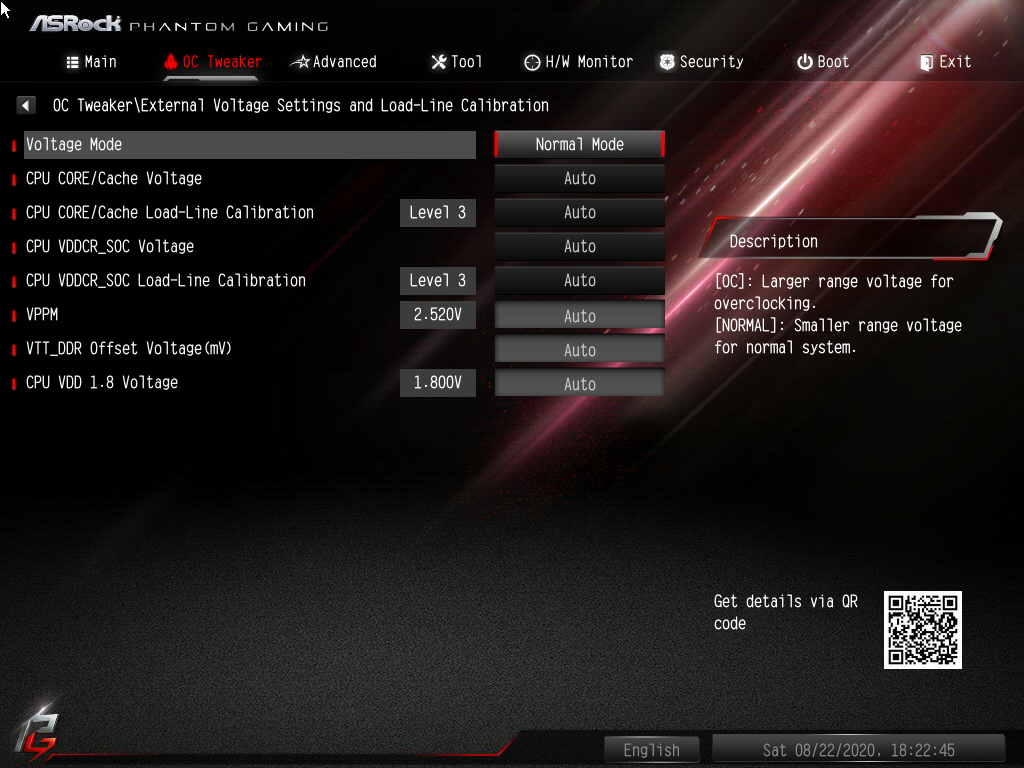

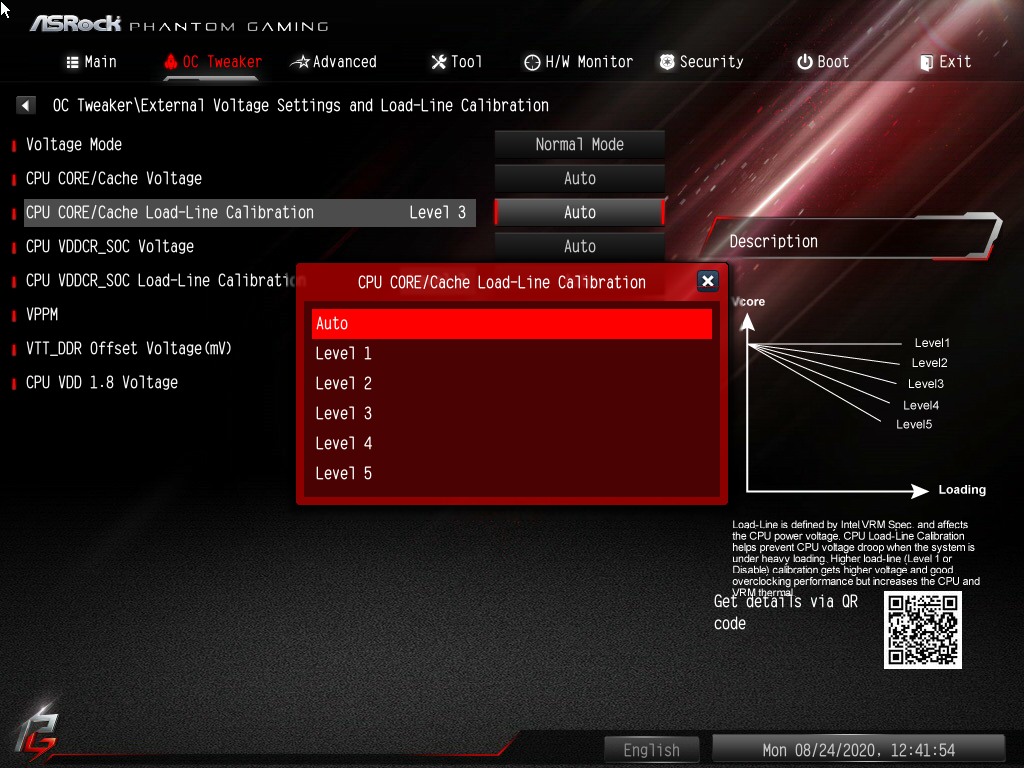

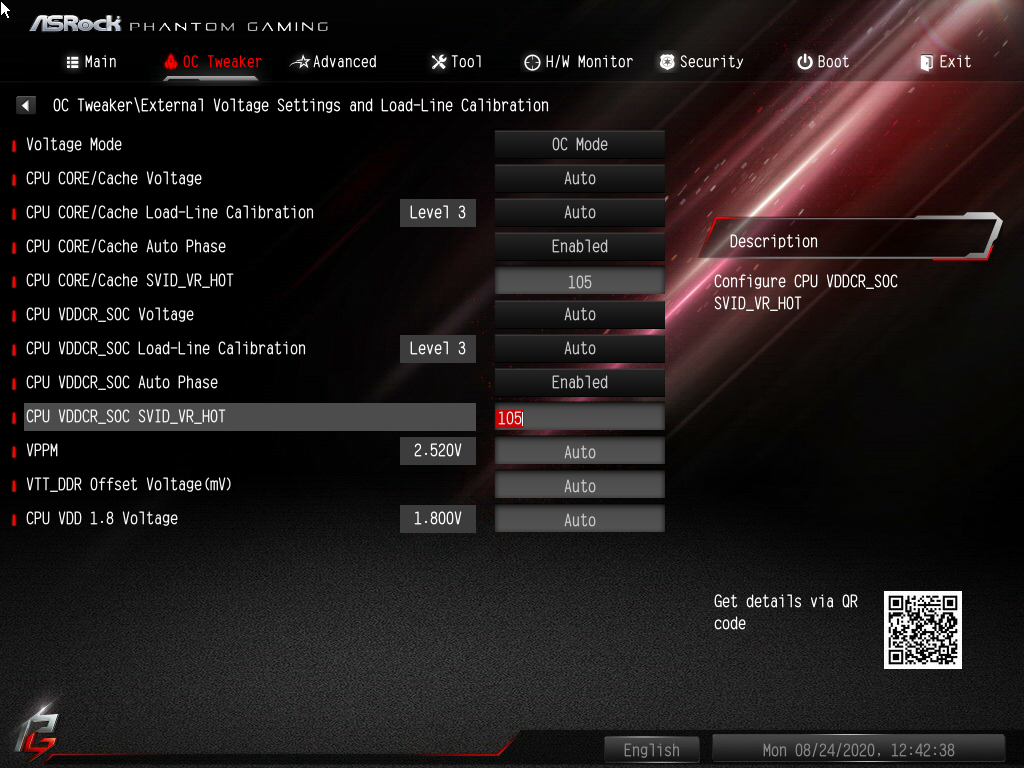

Блок управления напряжениями в базовом представлении имеет большие пределы установок. Второй режим добавит возможность модификации температурных ограничителей для VRM, которые установлены с хорошим запасом. В наличии наборы профилей LLC как для напряжения CPU, так и для SOC.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Наиболее важные переменные, их пределы и шаг изменений, находятся в сводной таблице:

Параметр Диапазон регулировки Шаг
BCLK (MHz) 100–150 0,0625
CPU Frequency (МГц) 2200–6300 25
CPU CORE/Cache Load-Line Calibration Auto/Level 1…5 1
CPU CORE/Cache Fixed Voltage (В) 0,9–1,8 0,005
CPU CORE/Cache Offset Voltage (мВ) –100…+300 5
CPU VDDCR_SOC Load-Line Calibration Auto/Level 1…5 1
CPU VDDCR_SOC Fixed Voltage (В) 0,9–1,8 0,005
CPU VDDCR_SOC Offset Voltage (мВ) –100…+300 5
Infinity Fabric Frequency and Dividers (МГц) 667–1333
1367–2500
2550–3000
133,33
33,33
50
DRAM Frequency (МГц) 1866–2666
2733–5000
5100–6000
266,7
66,7
100
DRAM Voltage (B) 1,002–2,196 0,006
CPU VDD 1.8 Voltage (В) 1,7–2,1 0,05

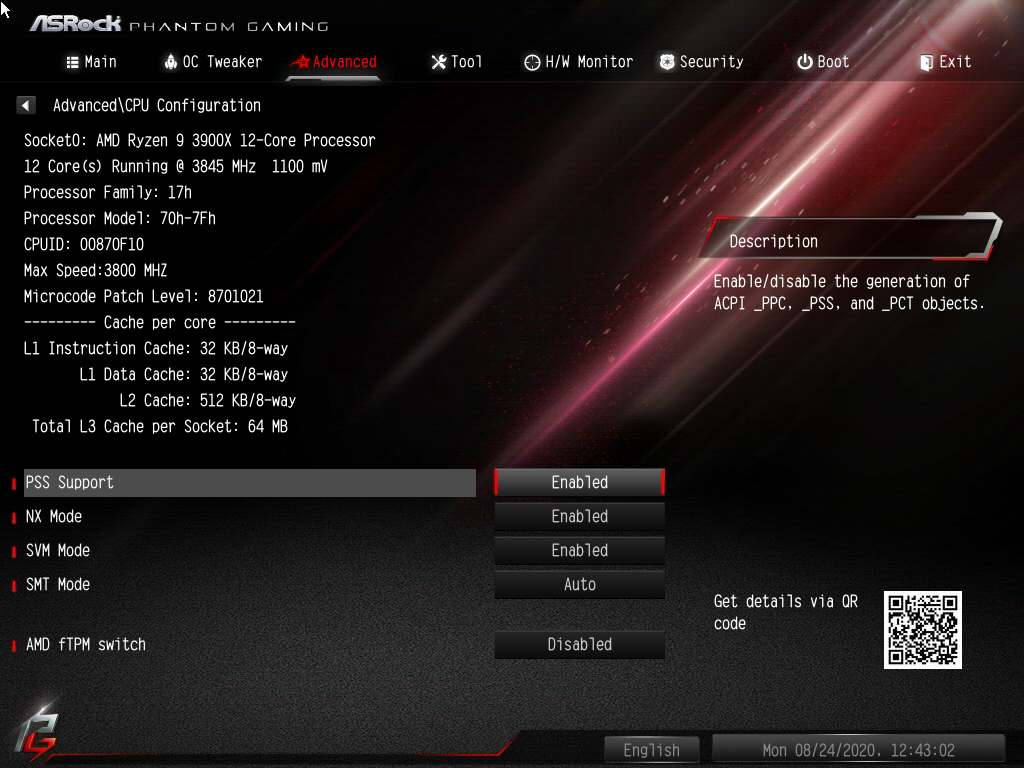

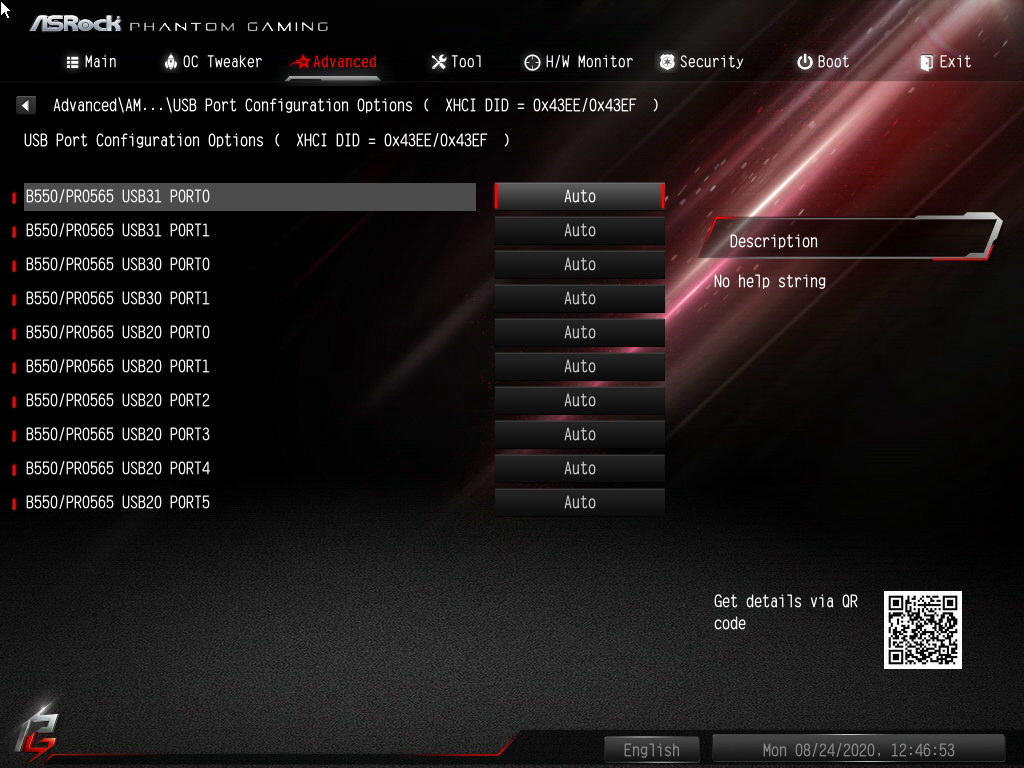

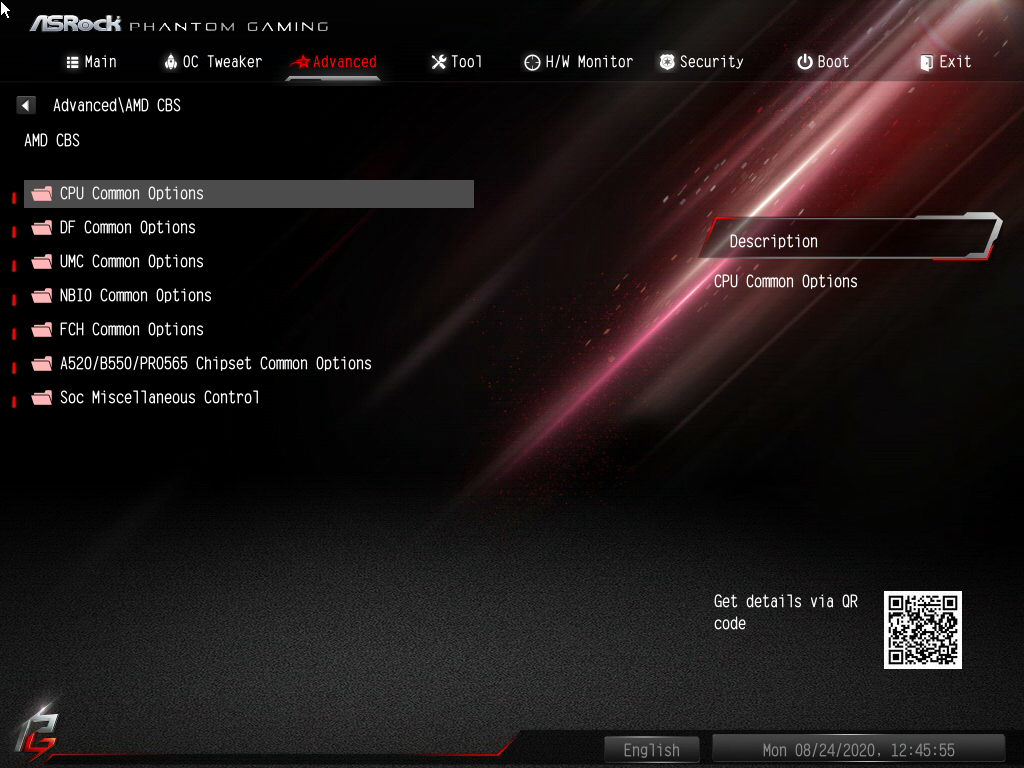

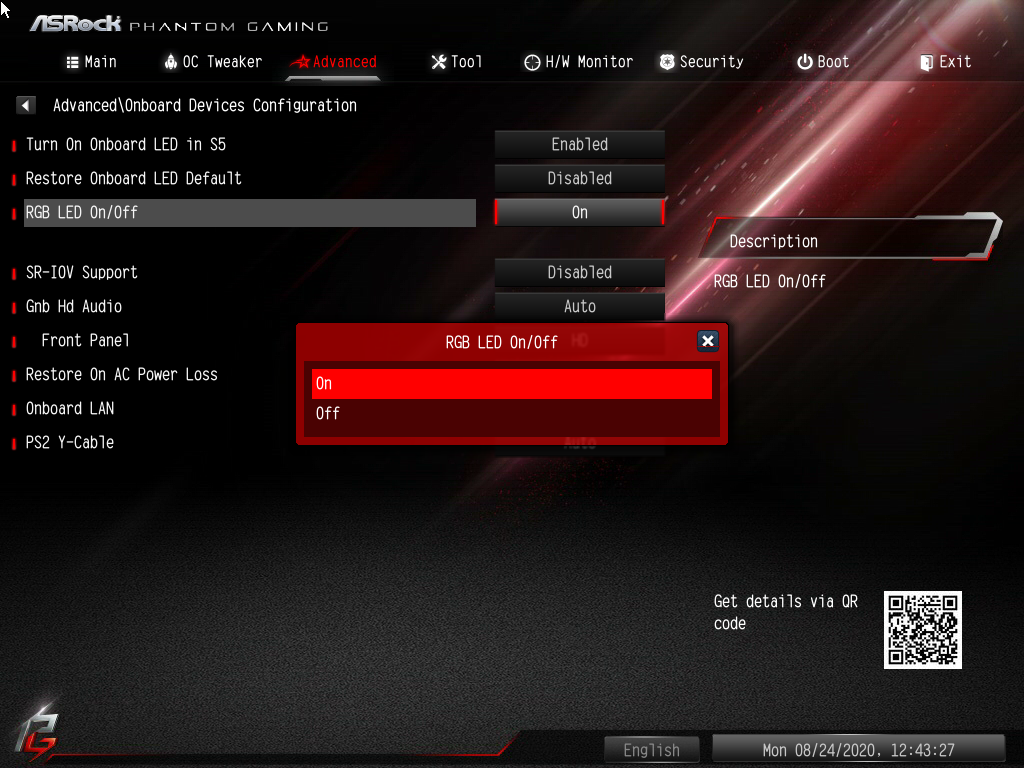

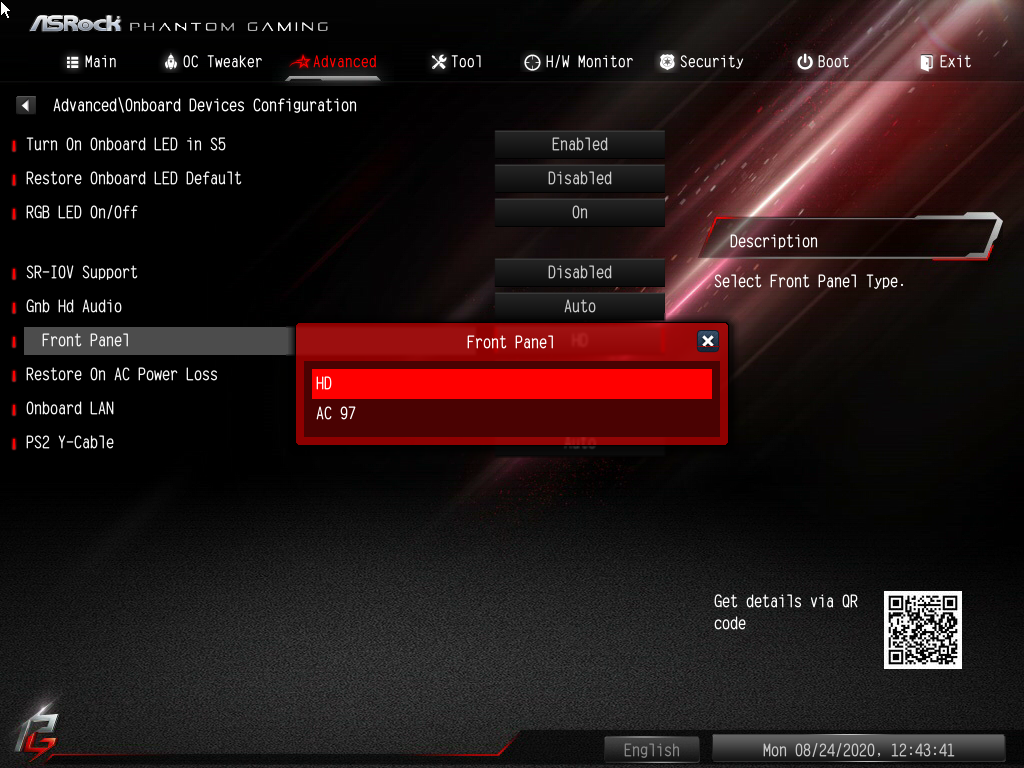

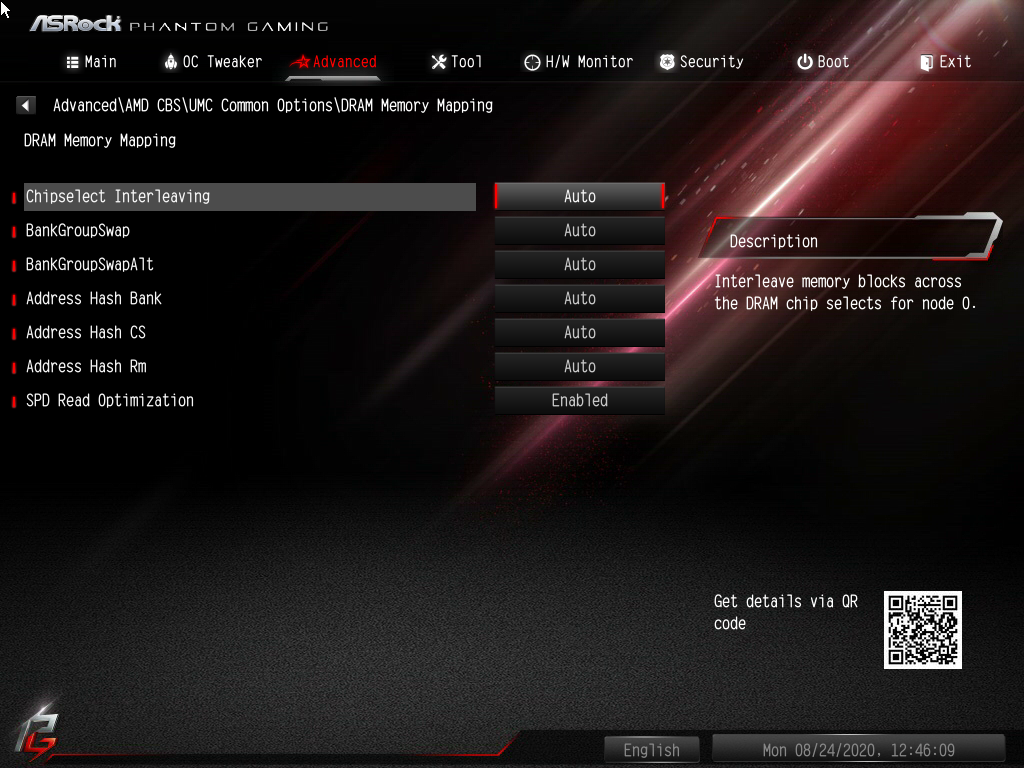

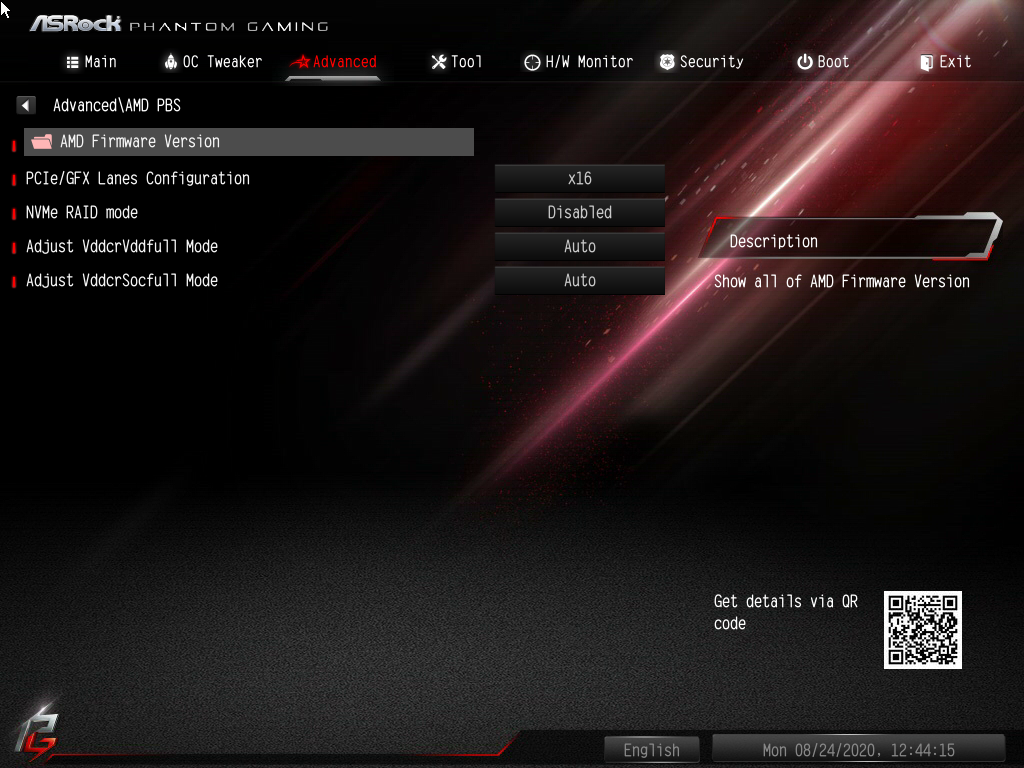

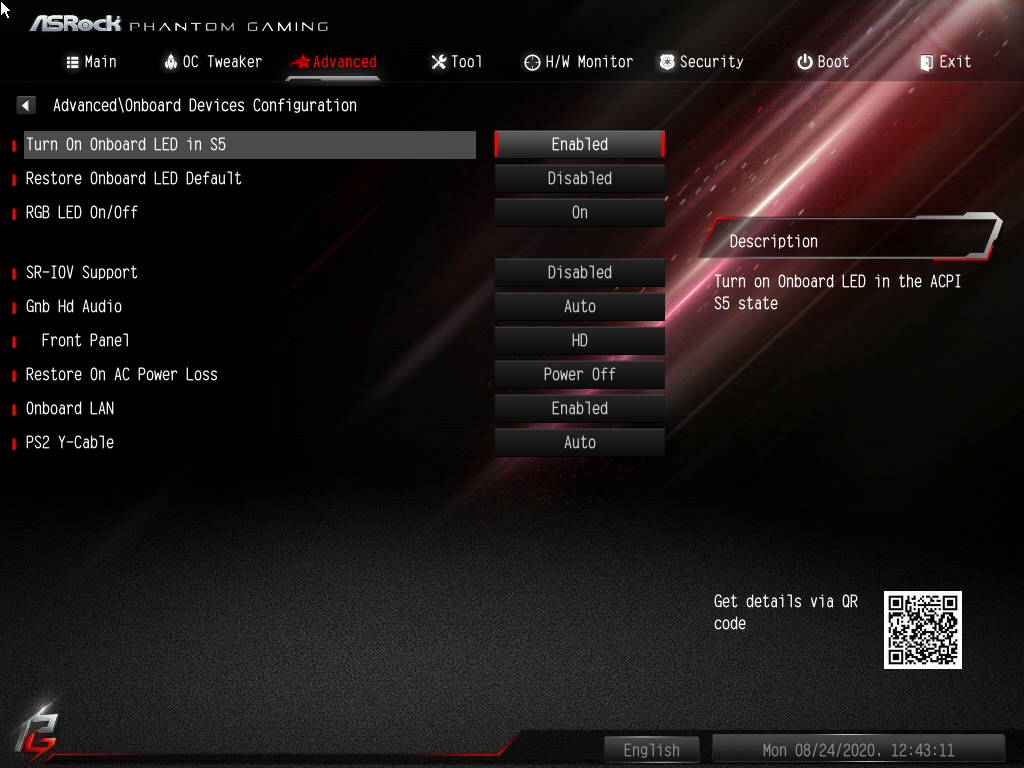

Среди подстройки периферической обвязки выделю отключение подсветки сразу в среде UEFI. Упрощённую наладку исключили из перечня фирменных утилит (прежде её можно было найти в рубрике Tools). Изменить режим работы индикатора кодов POST тоже не получится, после выполнения своих прямых функций он ничего не отображает. Подменю AMD Overclocking предоставит то, что могло быть уместным в предыдущем разделе.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

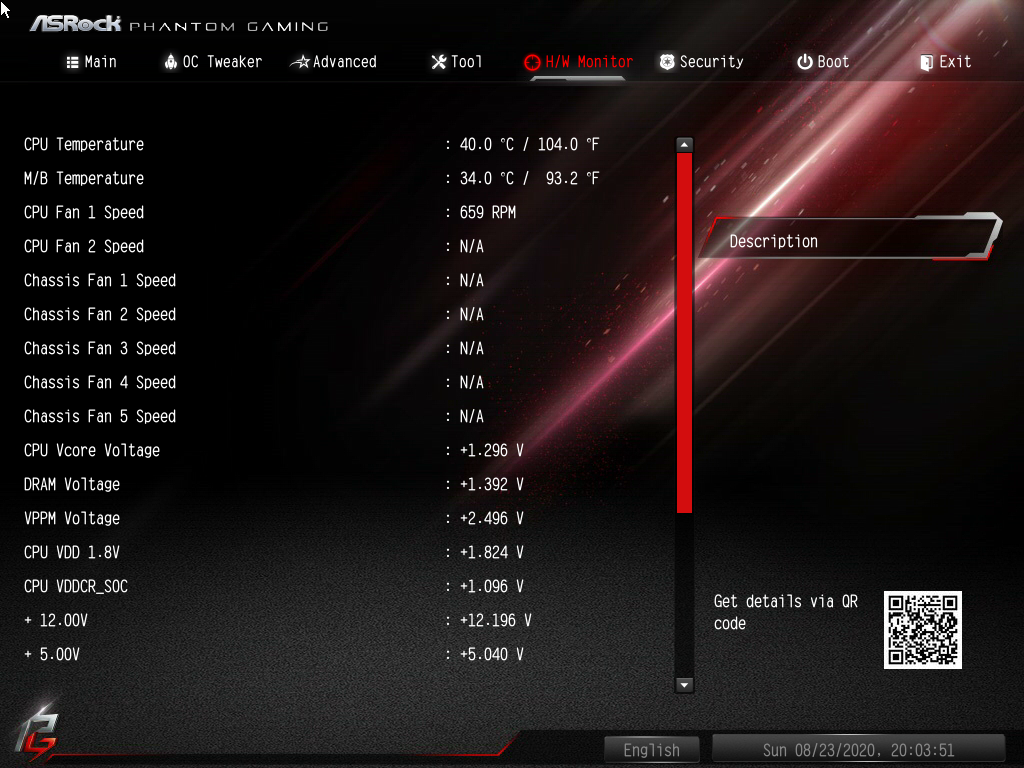

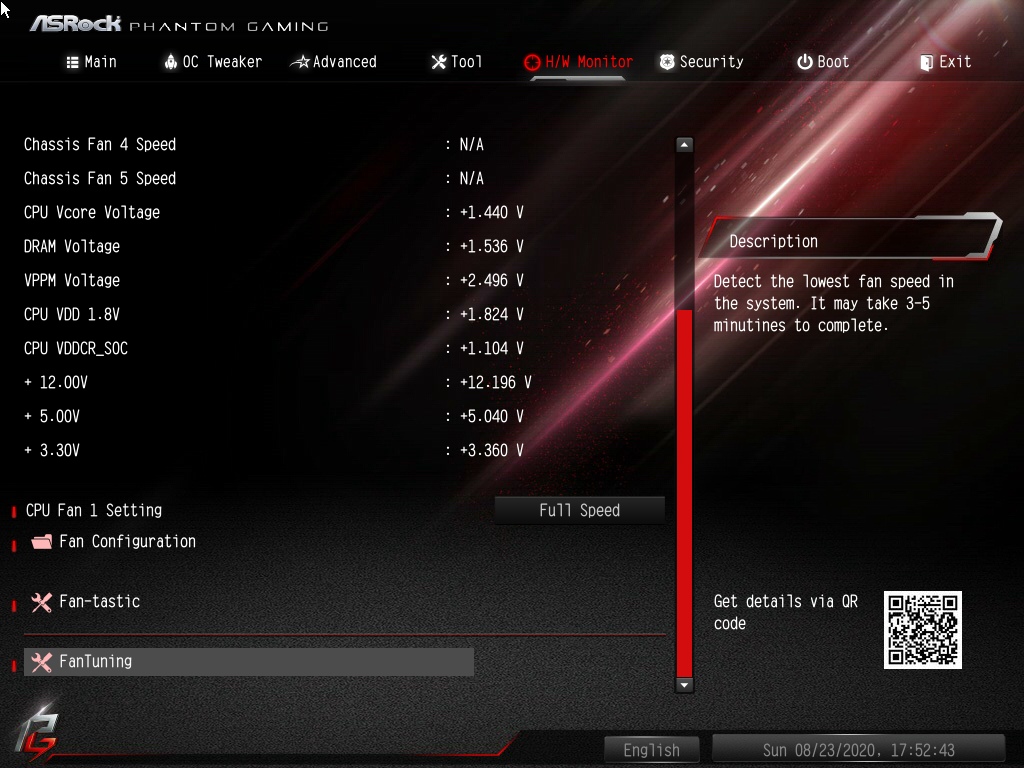

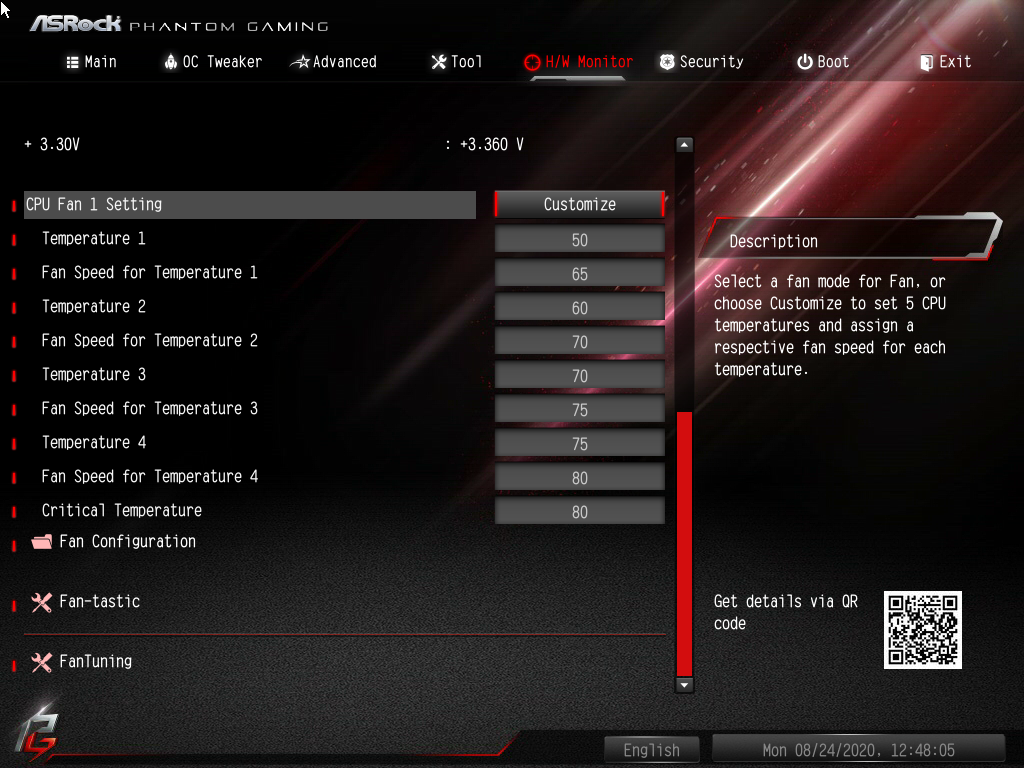

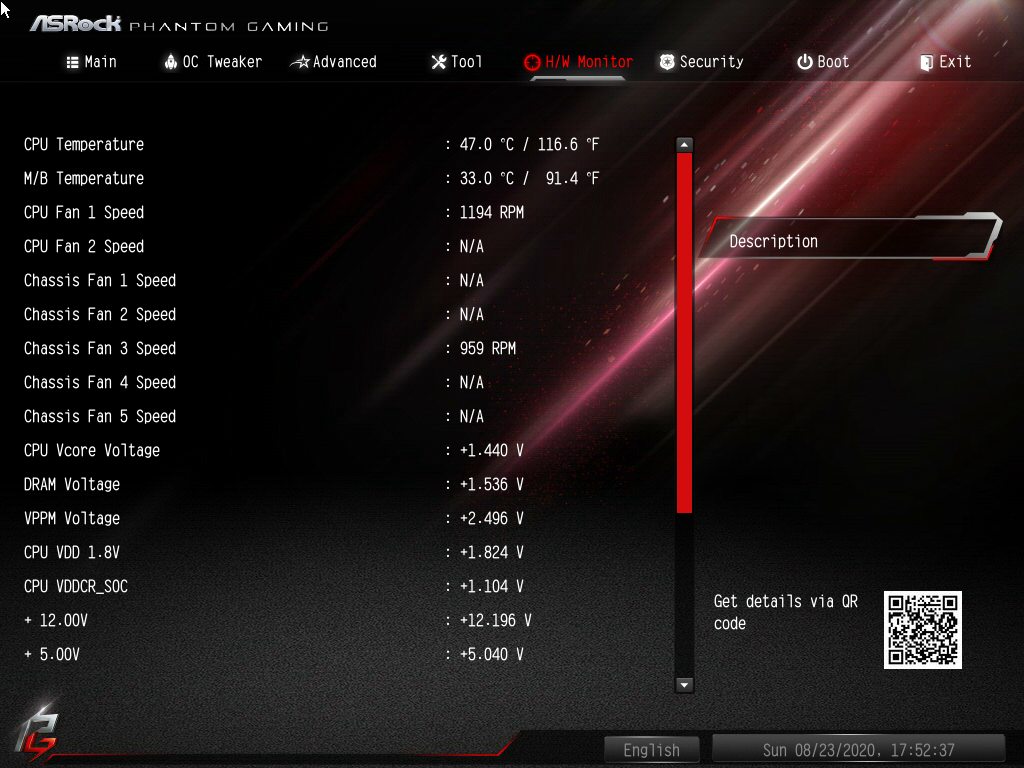

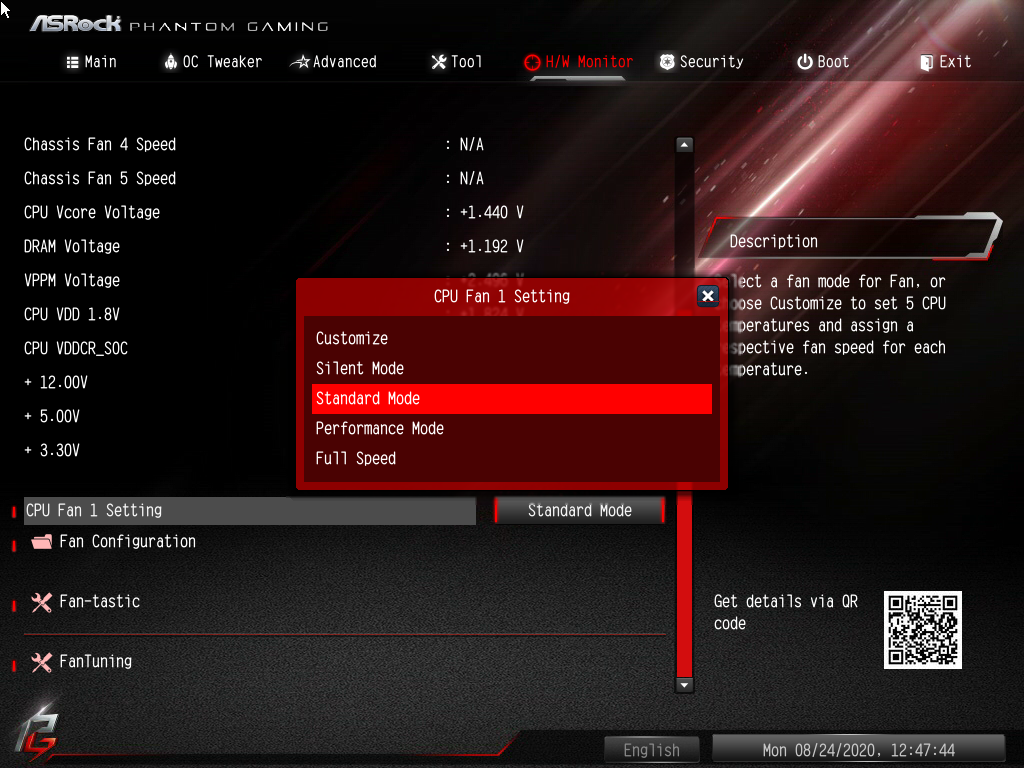

Температурных датчика всего два, зато нет проблем со считыванием немалого числа действующих напряжений. У процессорного канала автоматически форсирован режим PWM для смены частоты вращения вентилятора и нельзя менять опорную температуру.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

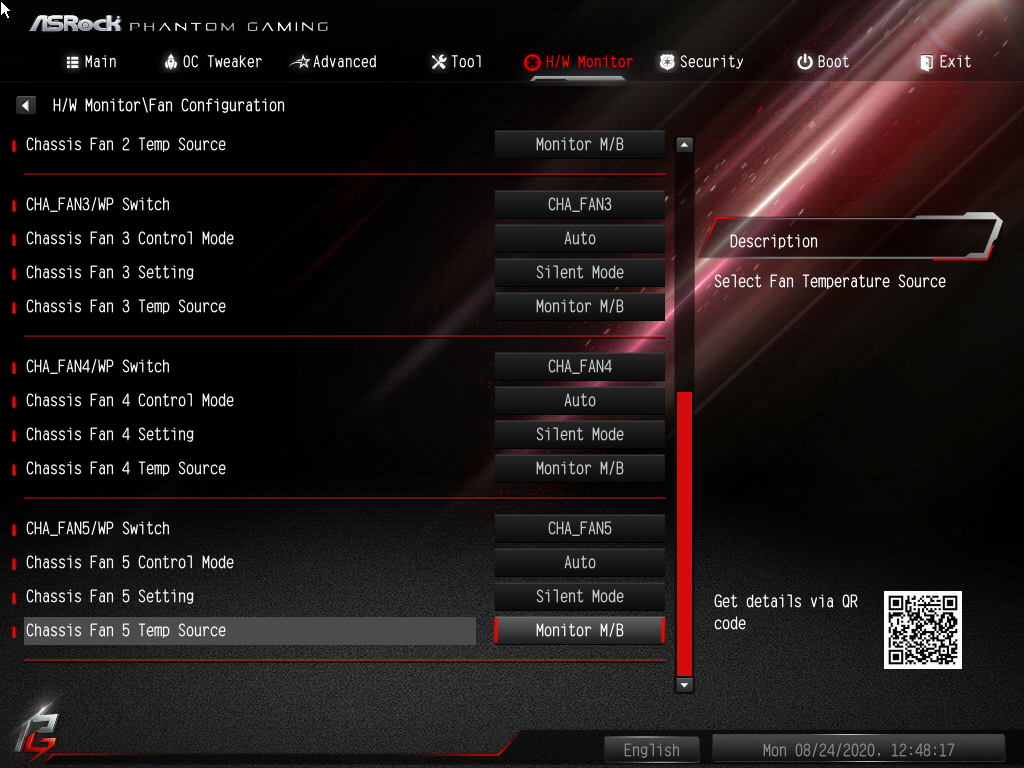

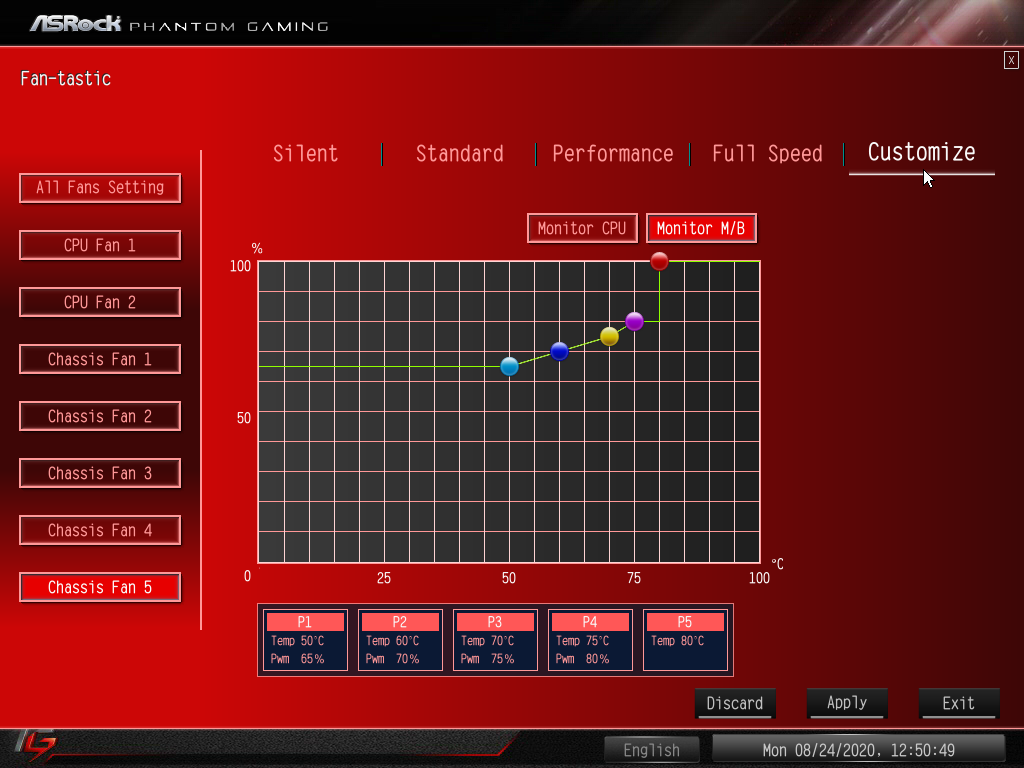

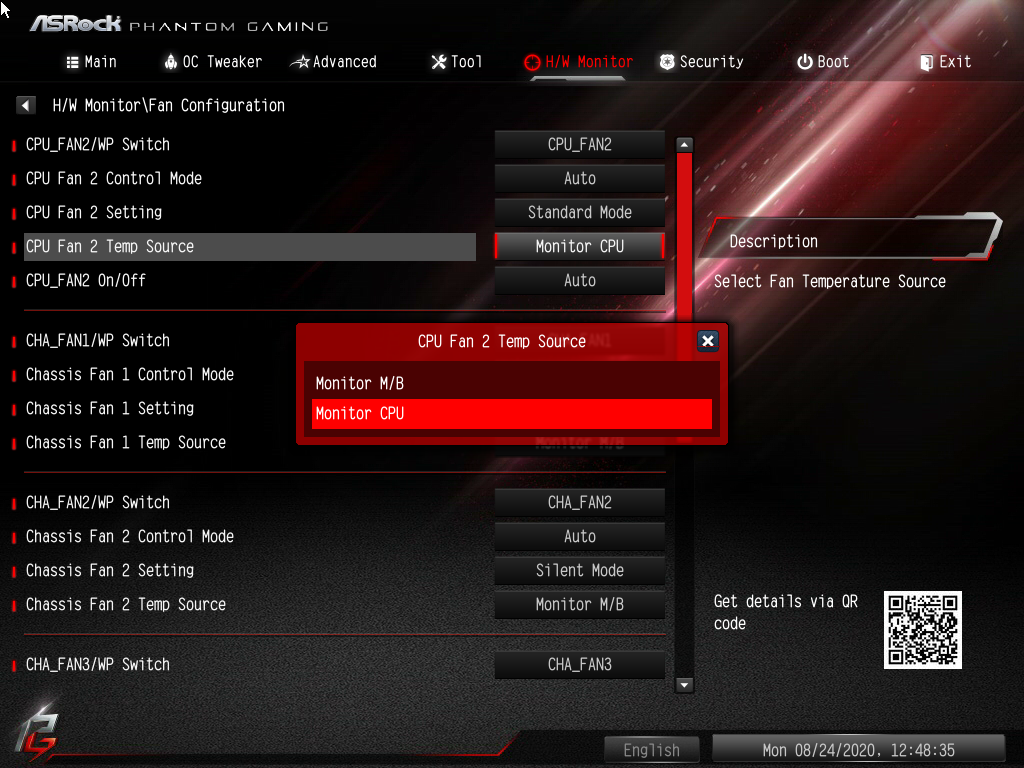

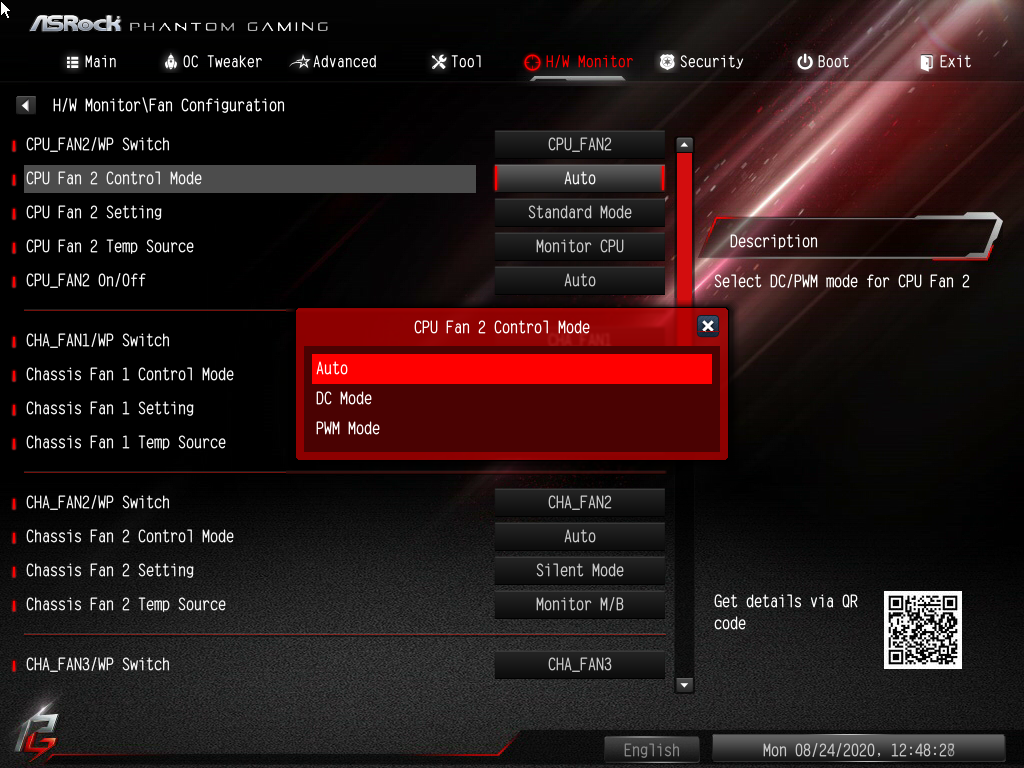

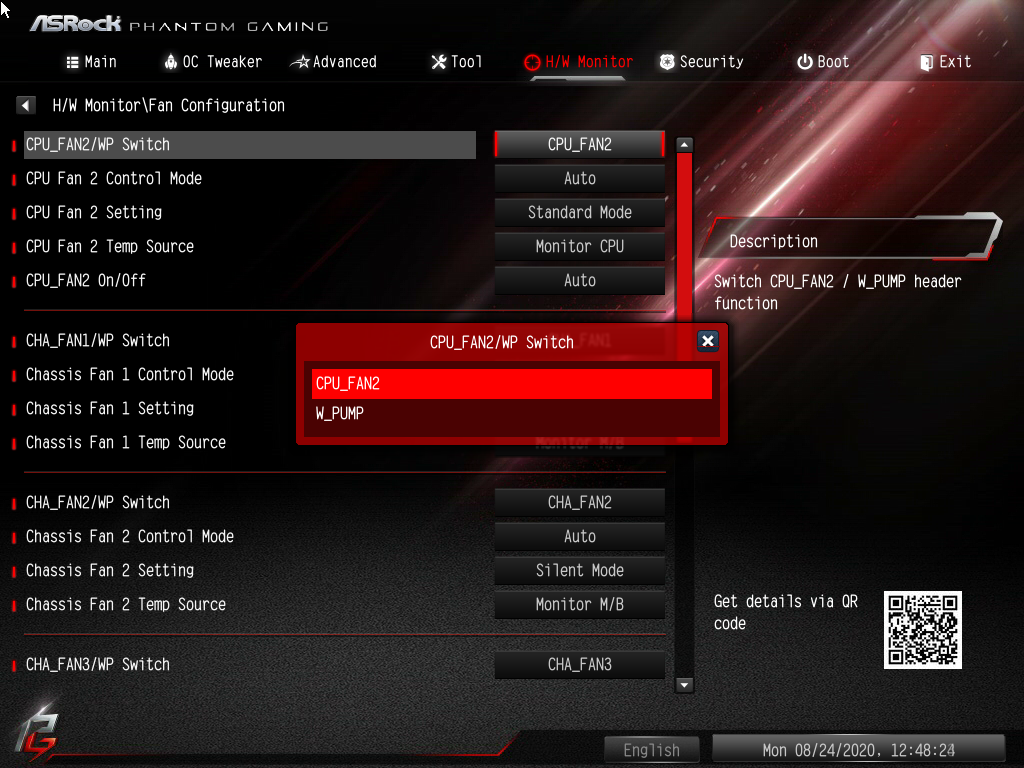

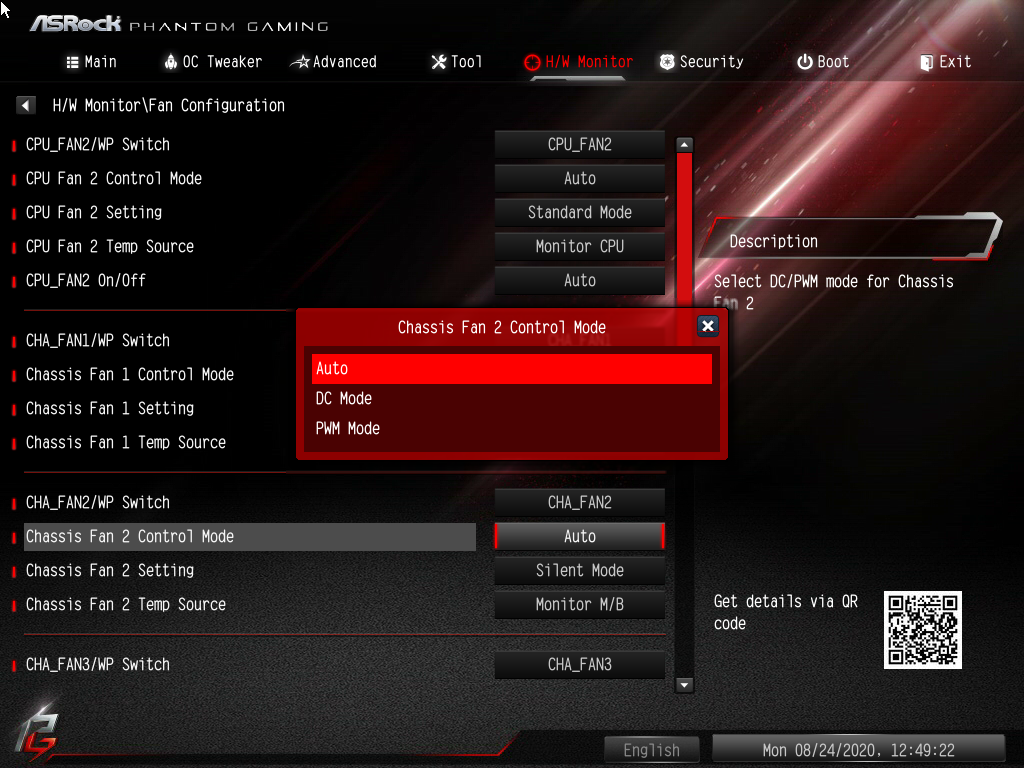

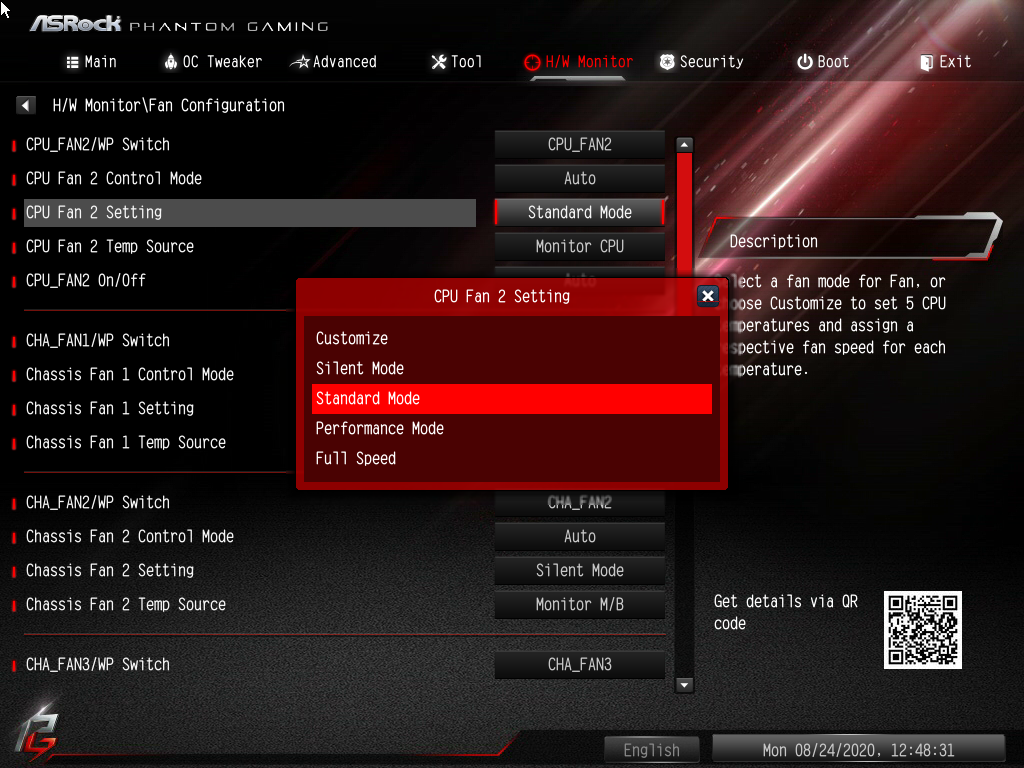

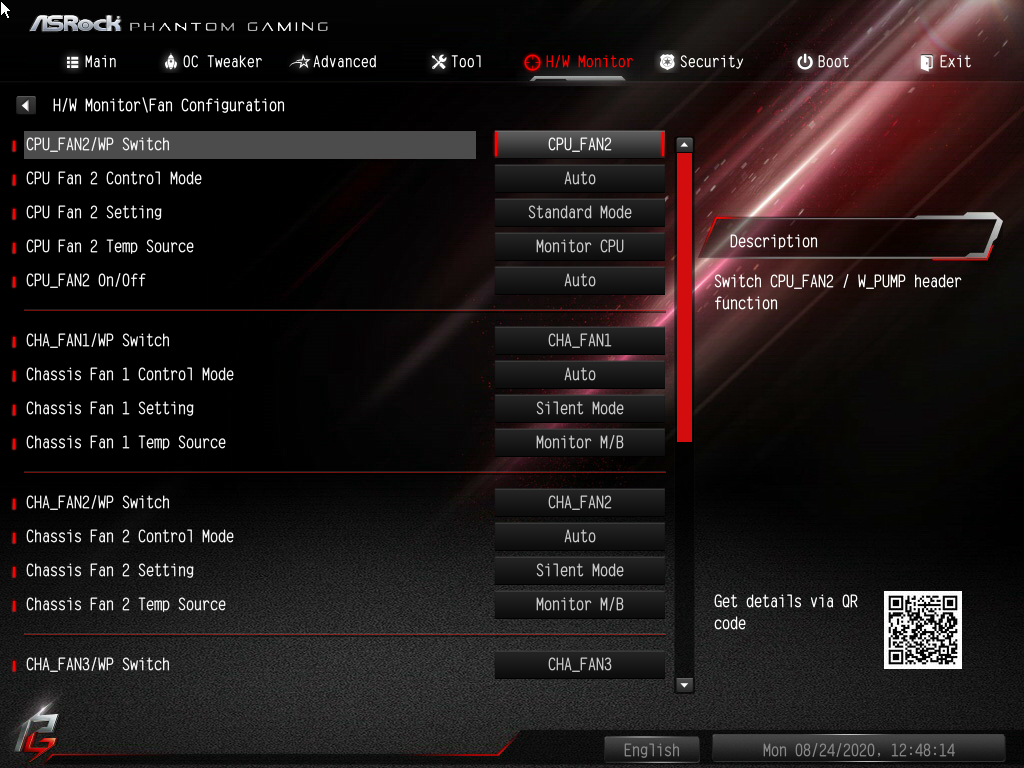

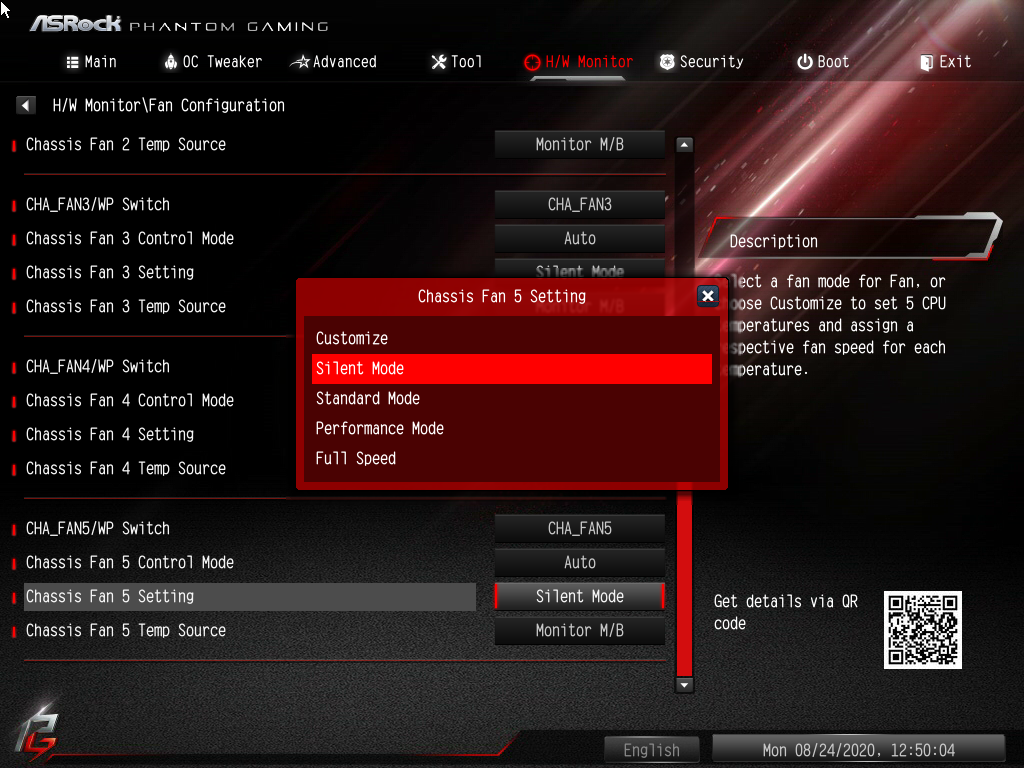

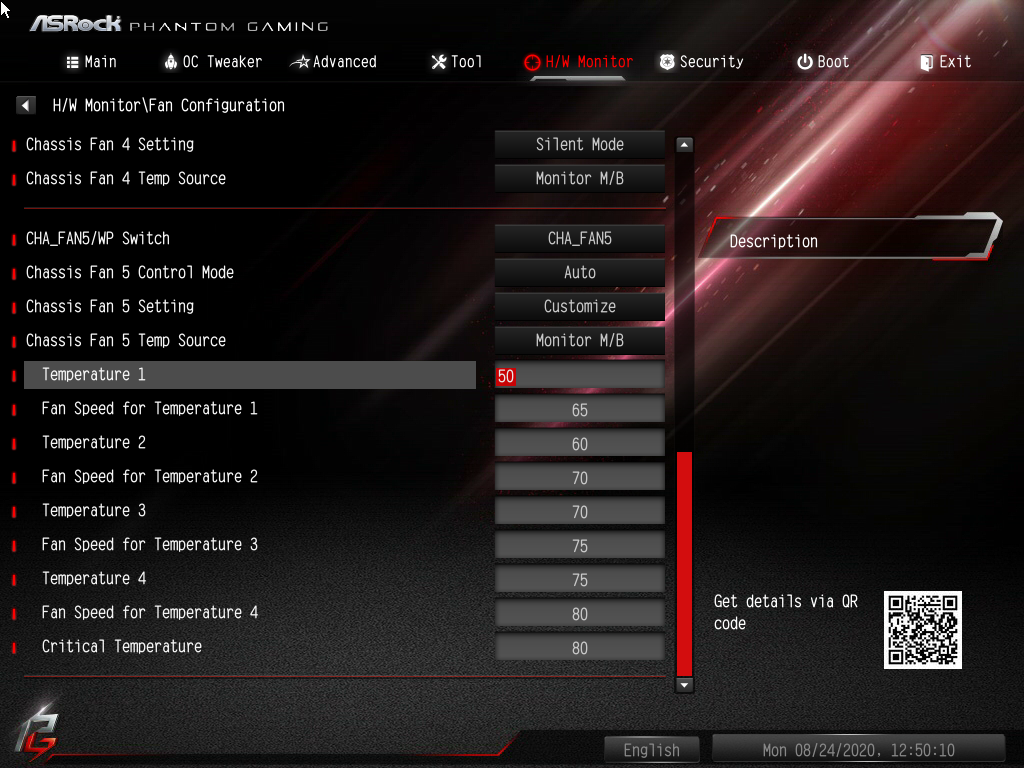

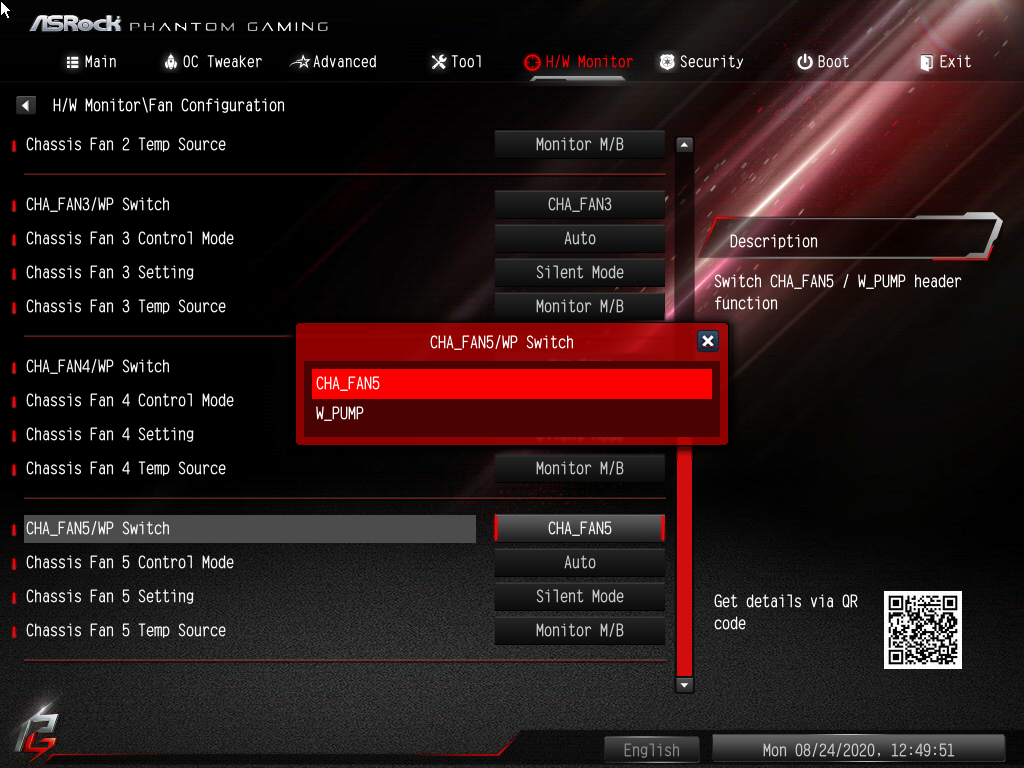

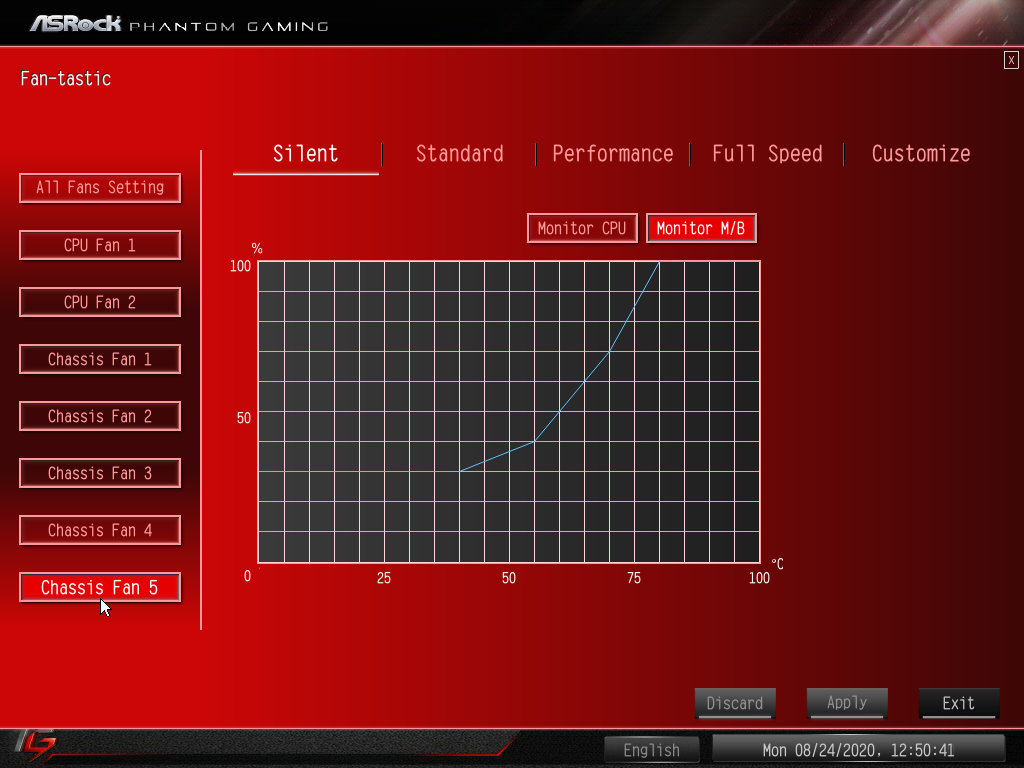

Для всех остальных площадок, включая и CPU_FAN2, доступны обе вариации. Присутствует калибровочный мастер Fan-tastic, определяющий минимальную рабочую отметку для конкретного охладителя, а пункт меню FanTuning предоставит возможность выполнять операции в графическом, а не табличном виде.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

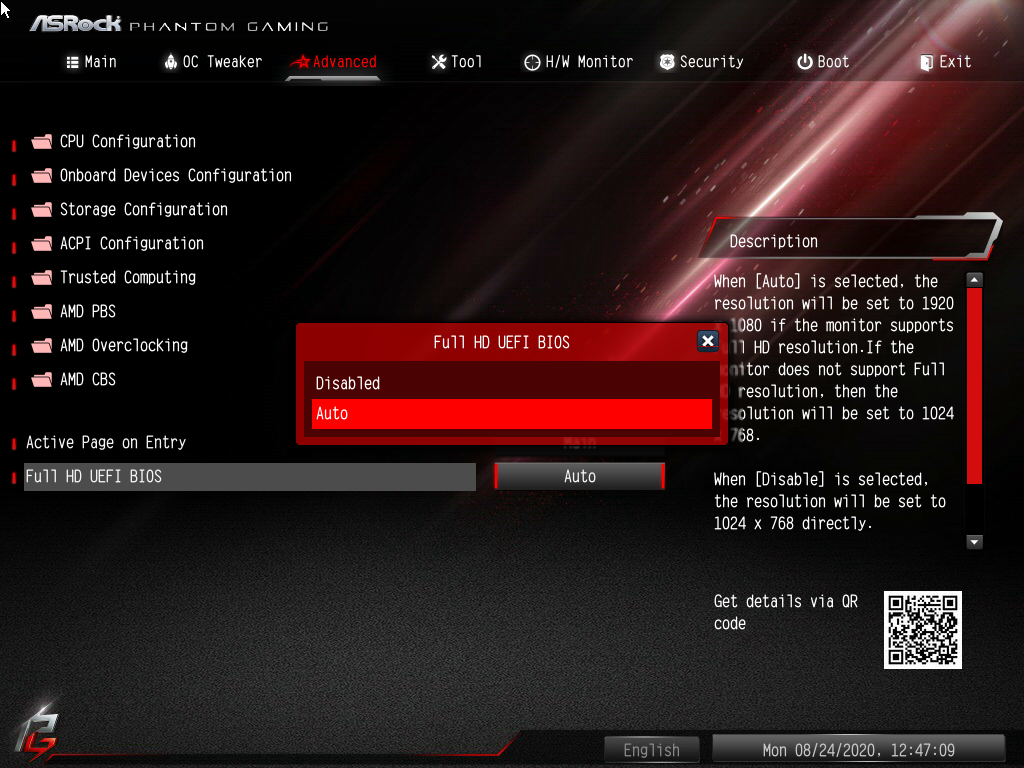

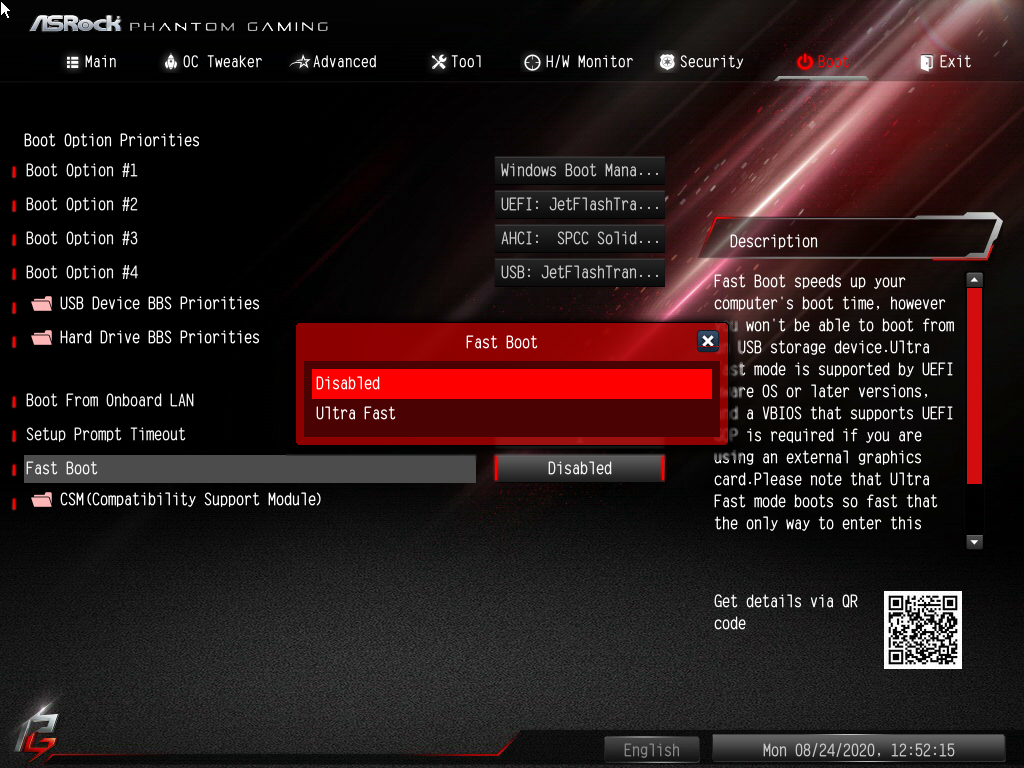

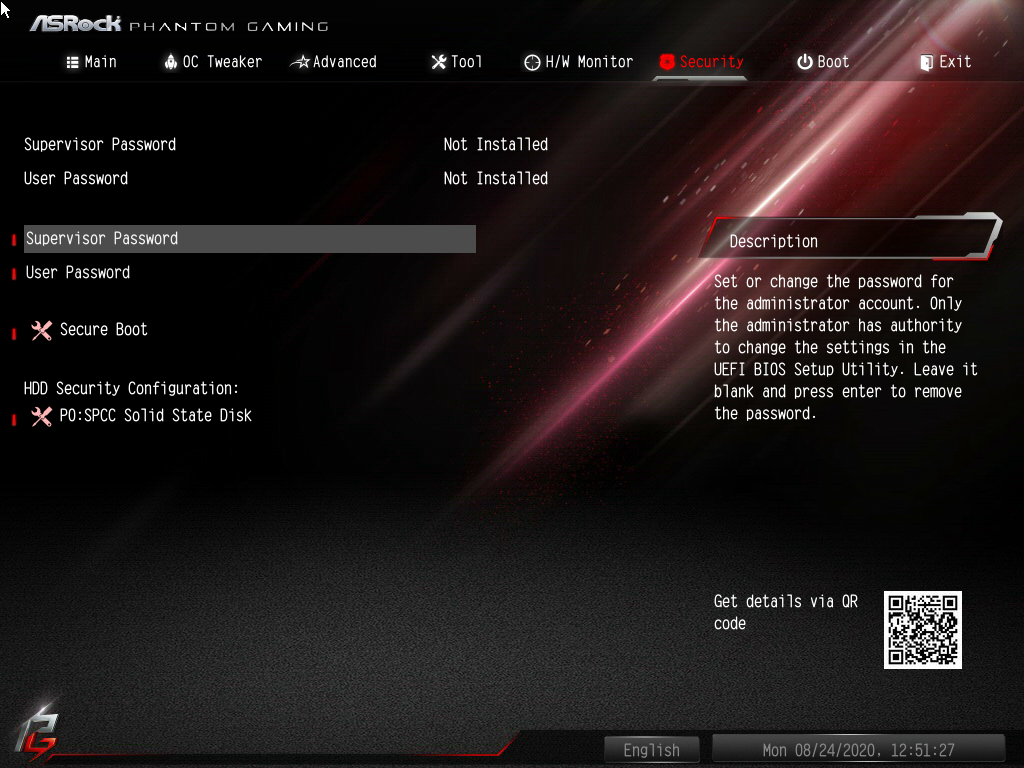

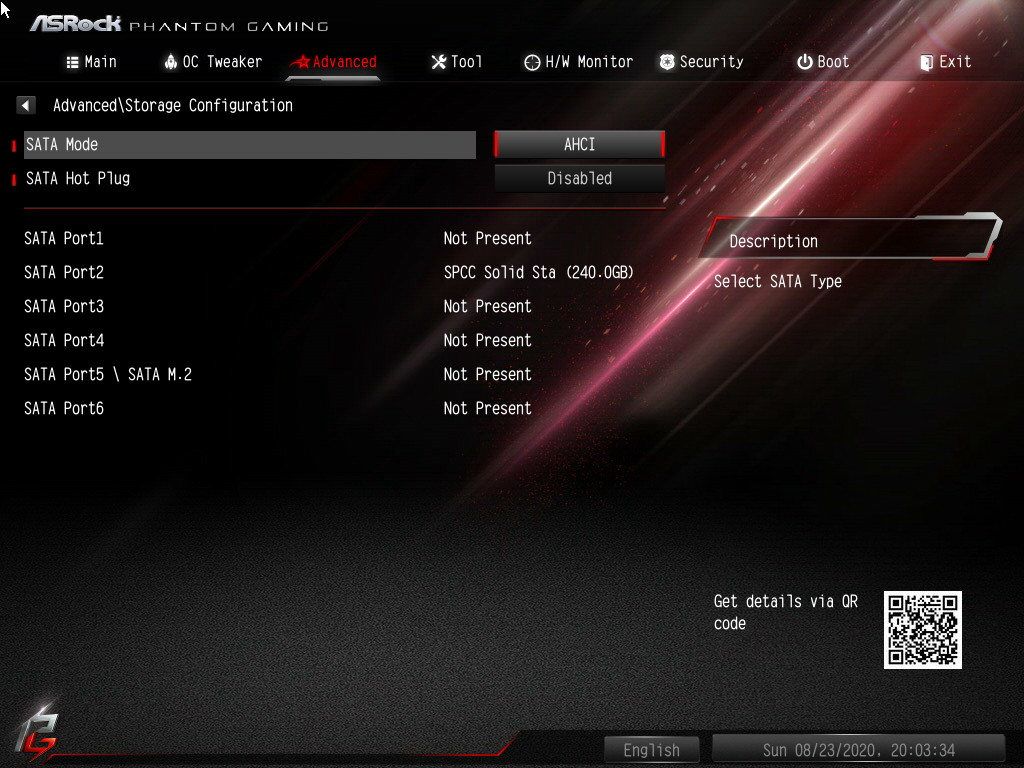

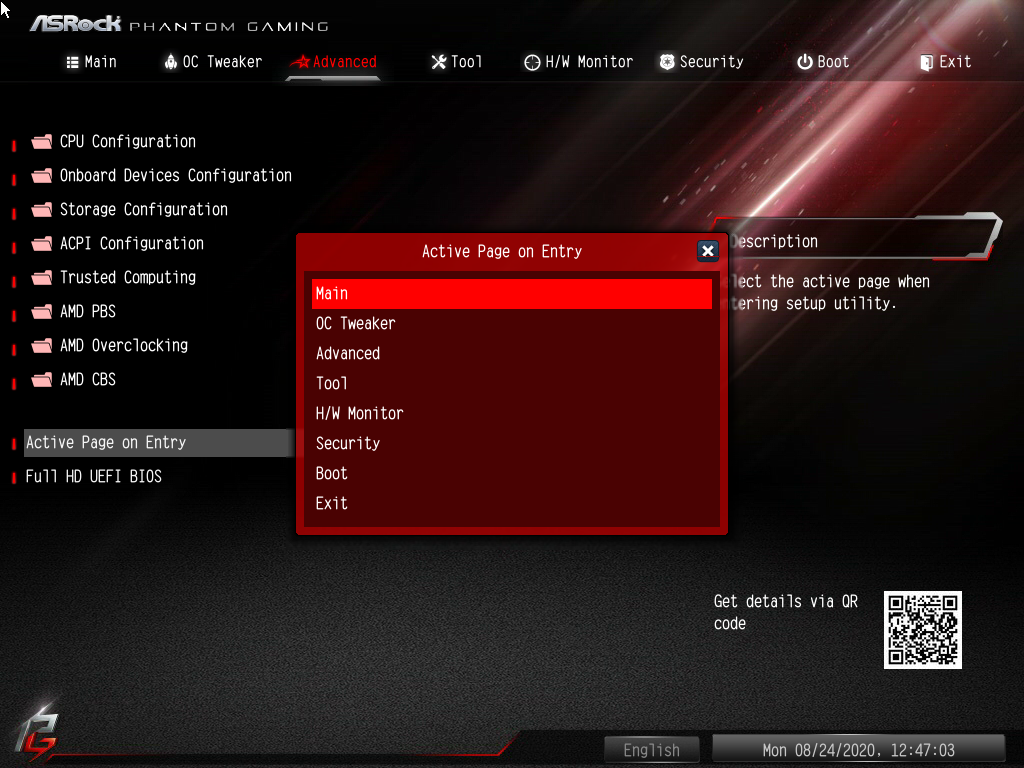

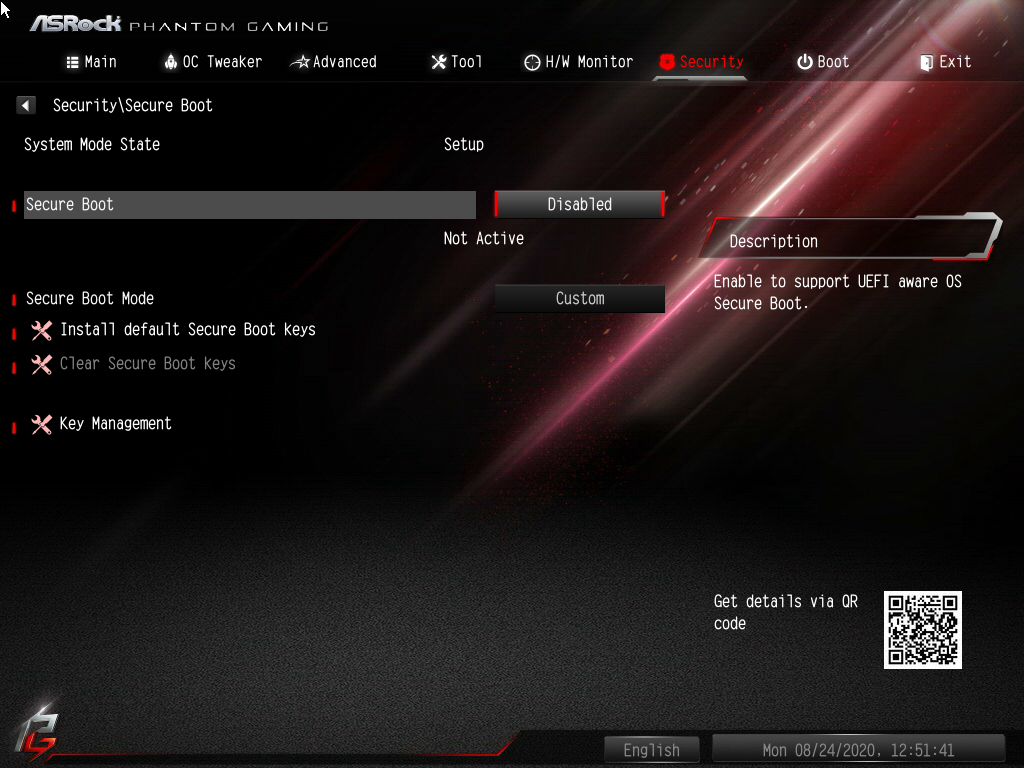

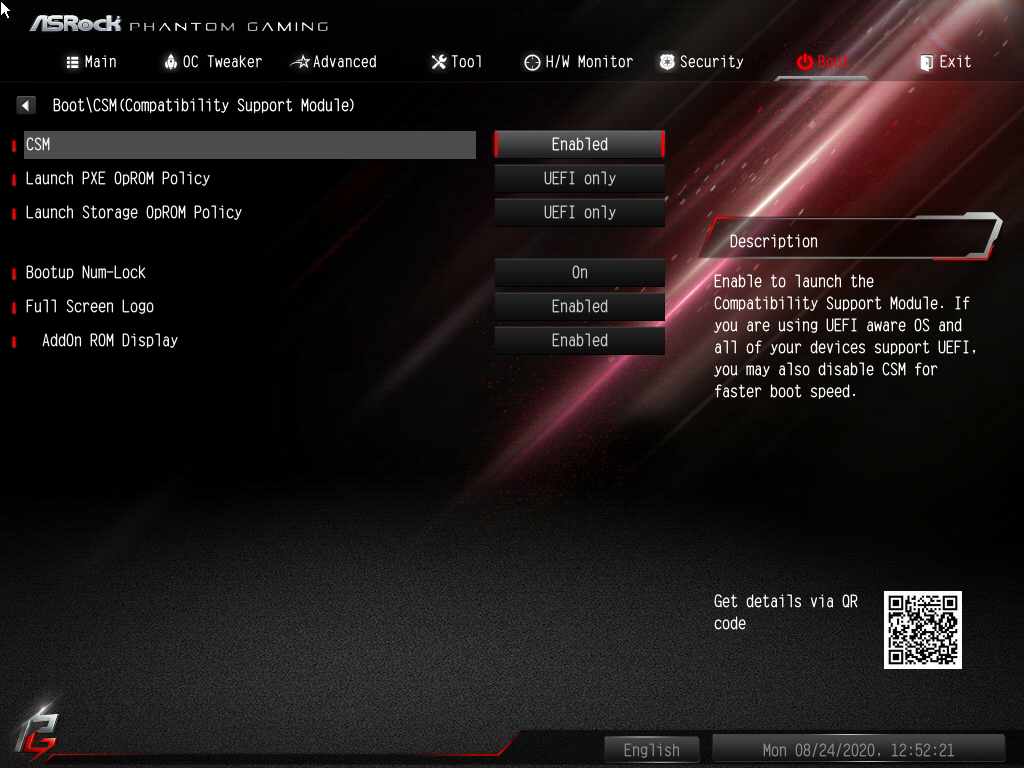

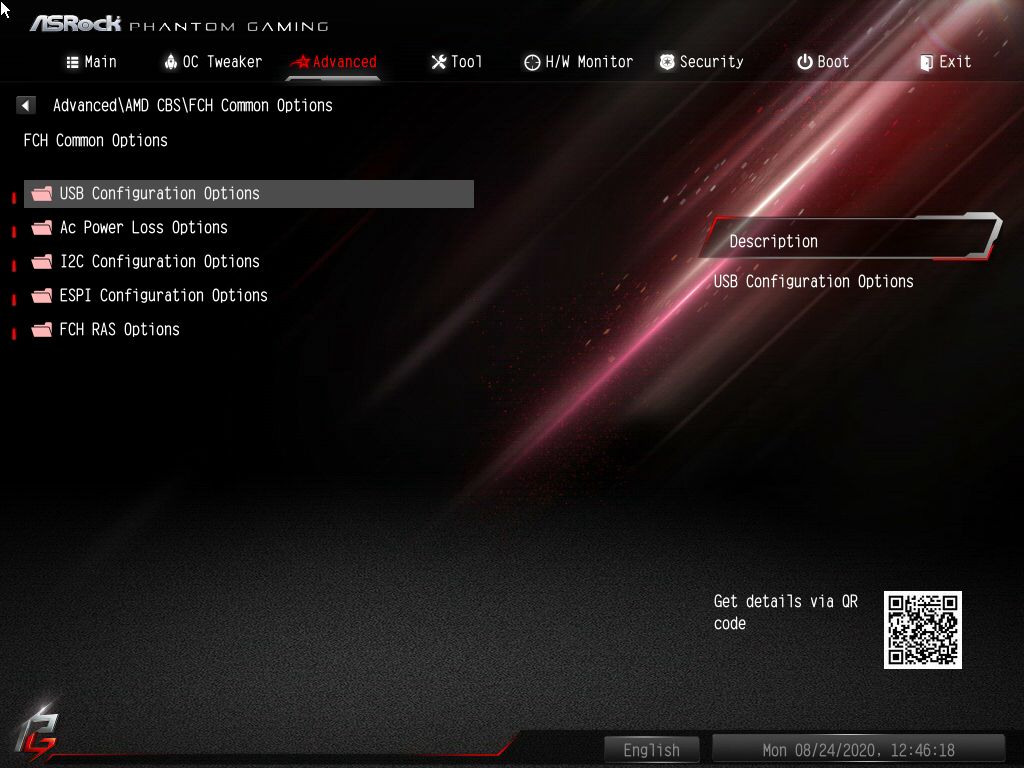

Fast Boot не запущен, а CSM изначально в активном состоянии, однако процедура опроса оборудования была достаточно быстрой даже в таком положении настроек.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

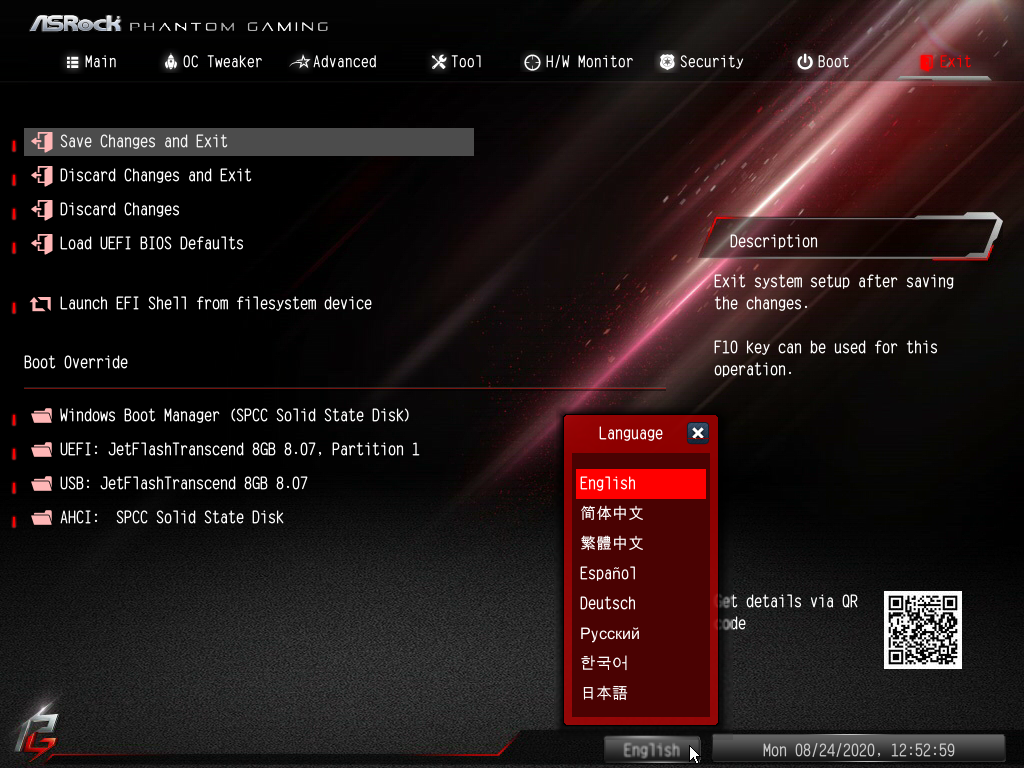

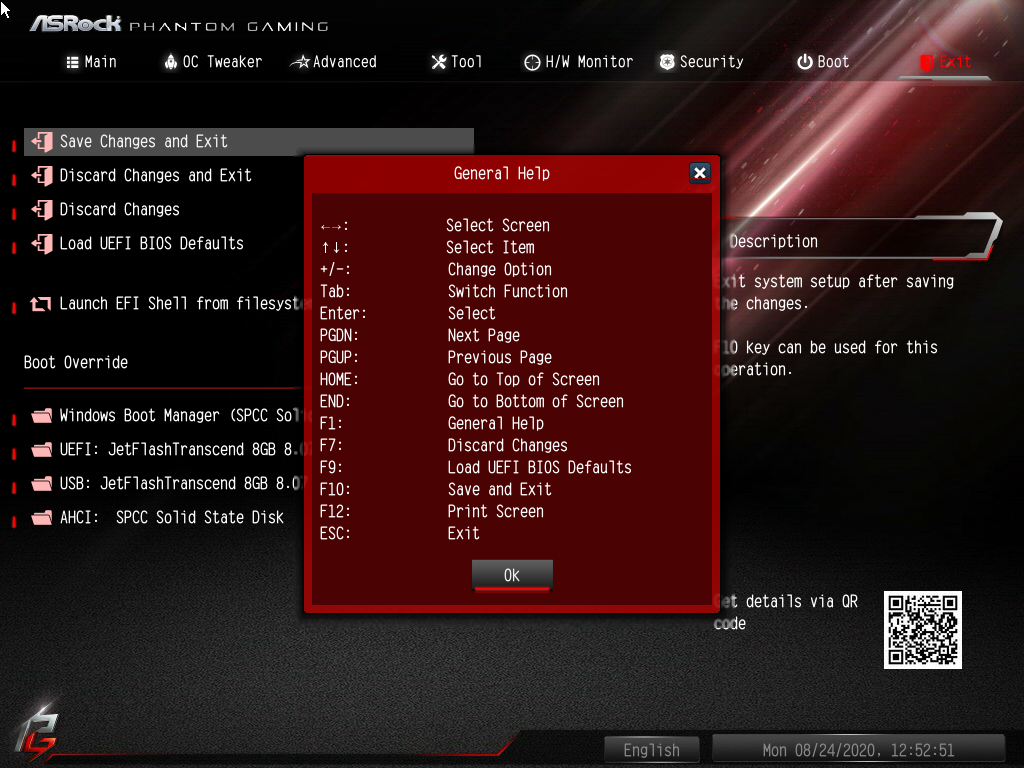

В итоге наблюдается полная преемственность интерфейса в сопоставлении с платами серии Phantom Gaming на чипсете AMD X570.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Комплектное ПО

Вслед за платами на базе Intel Z490, бонусное ПО для звуковой подсистемы представлено Nahimic. В целом, набор идентичен тому, что был в составе ASRock Z490 PG Velocita.

  Программное обеспечение
Фирменное APP Shop (AppCharger, Key Master, Phantom Gaming Tuning, Polychrome RGB, Restart to UEFI)
Звуковое Nahimic
Сетевое Phantom Gaming 2.5G LAN Utility, XFast LAN

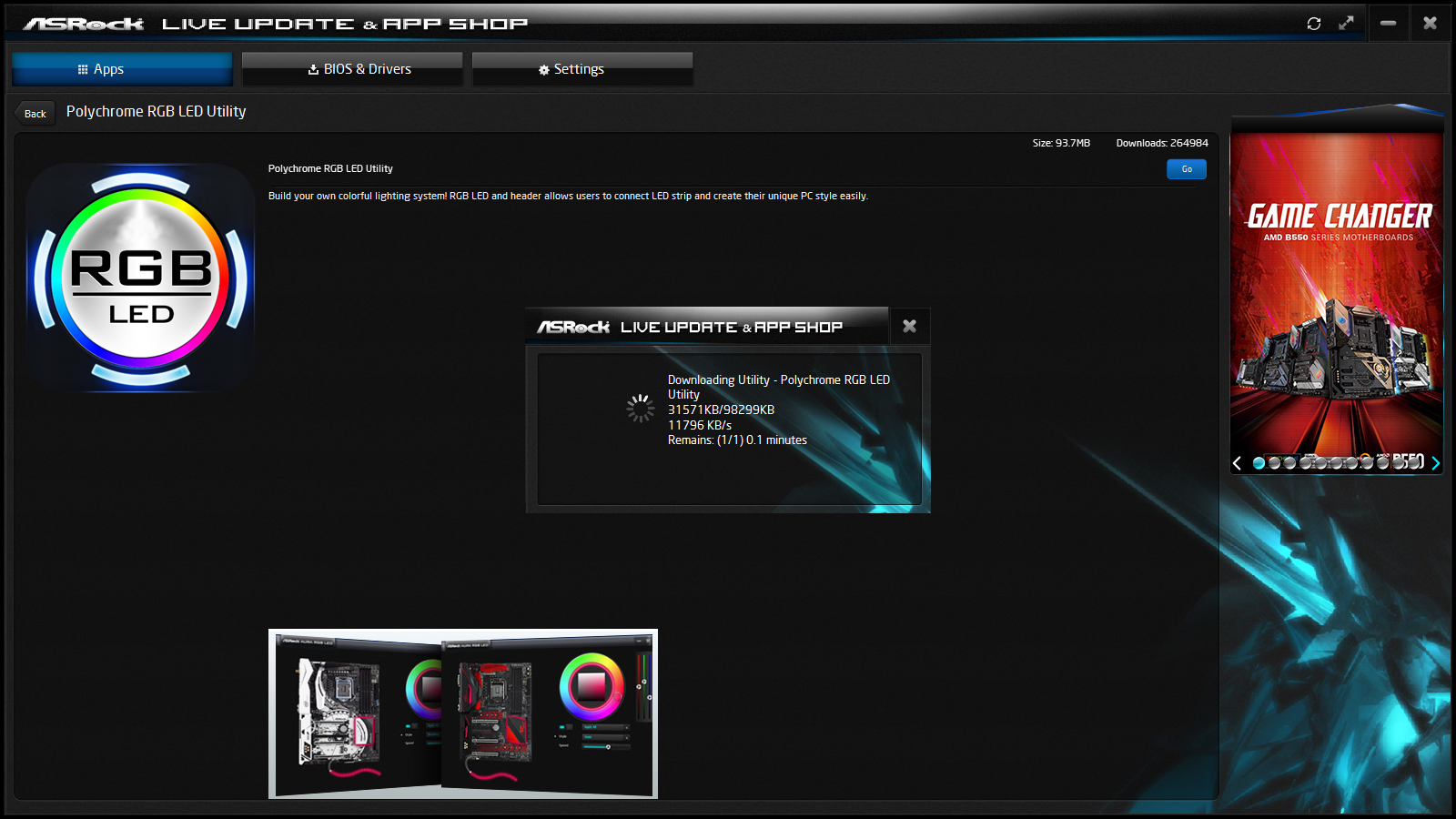

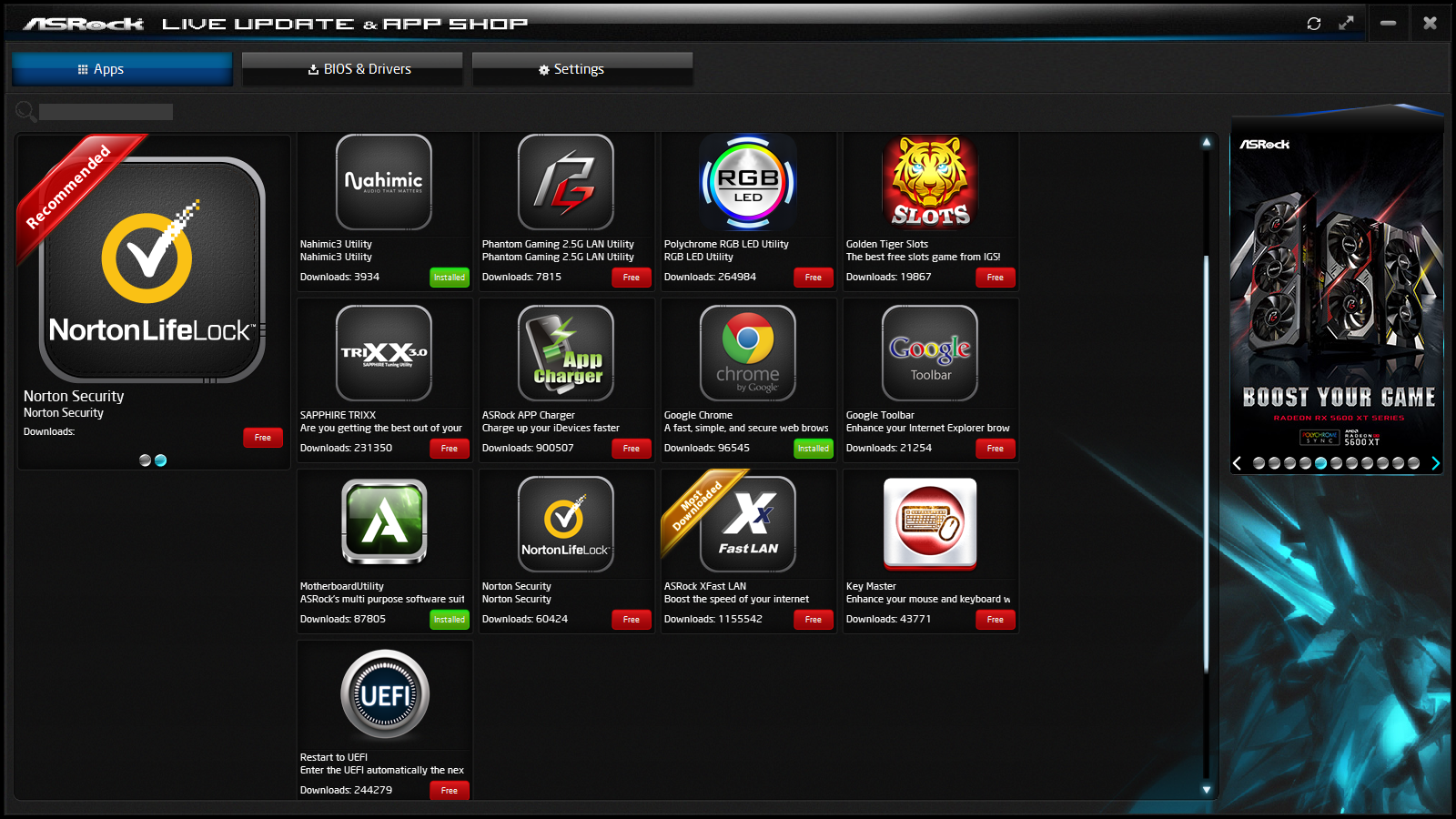

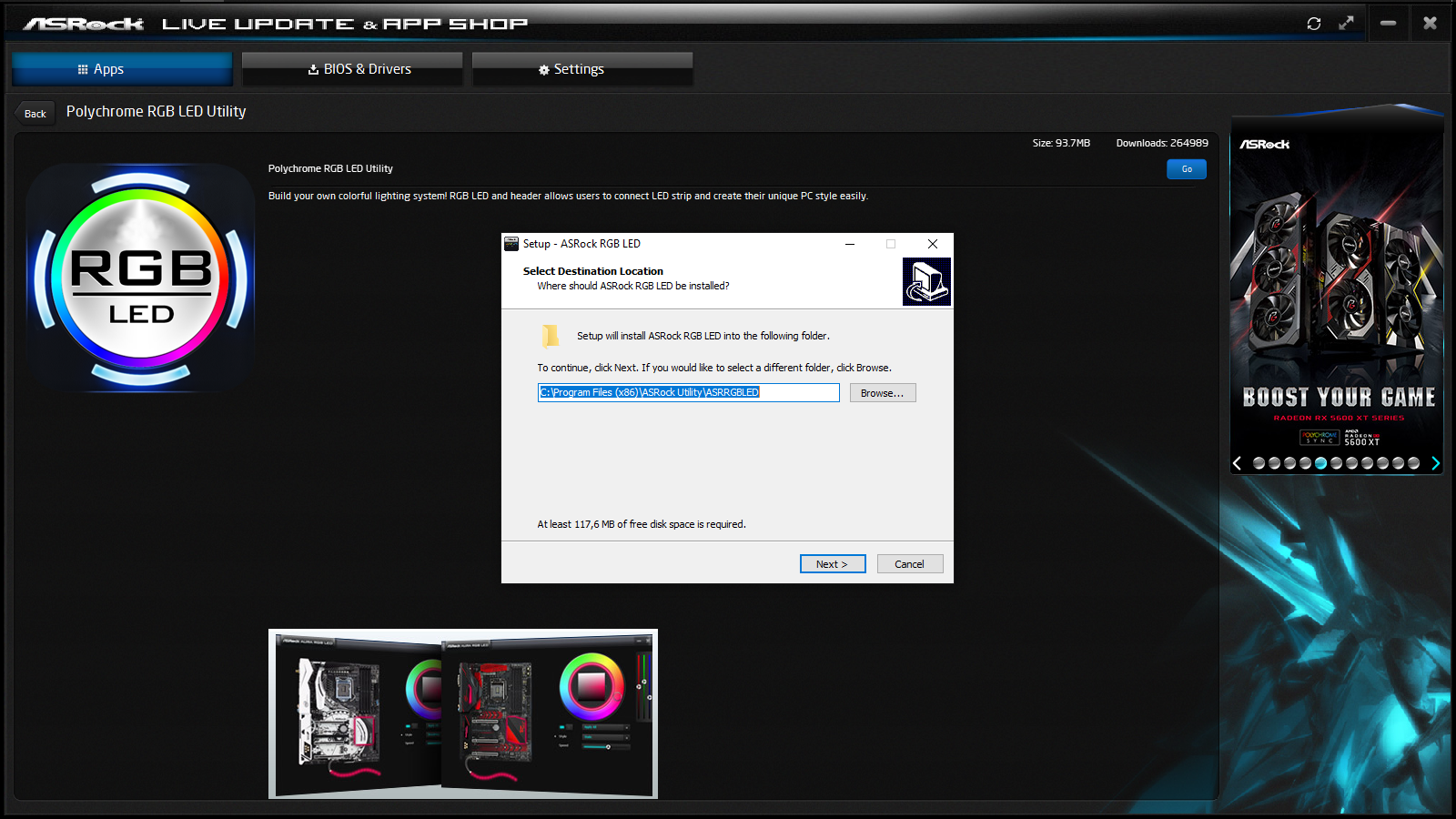

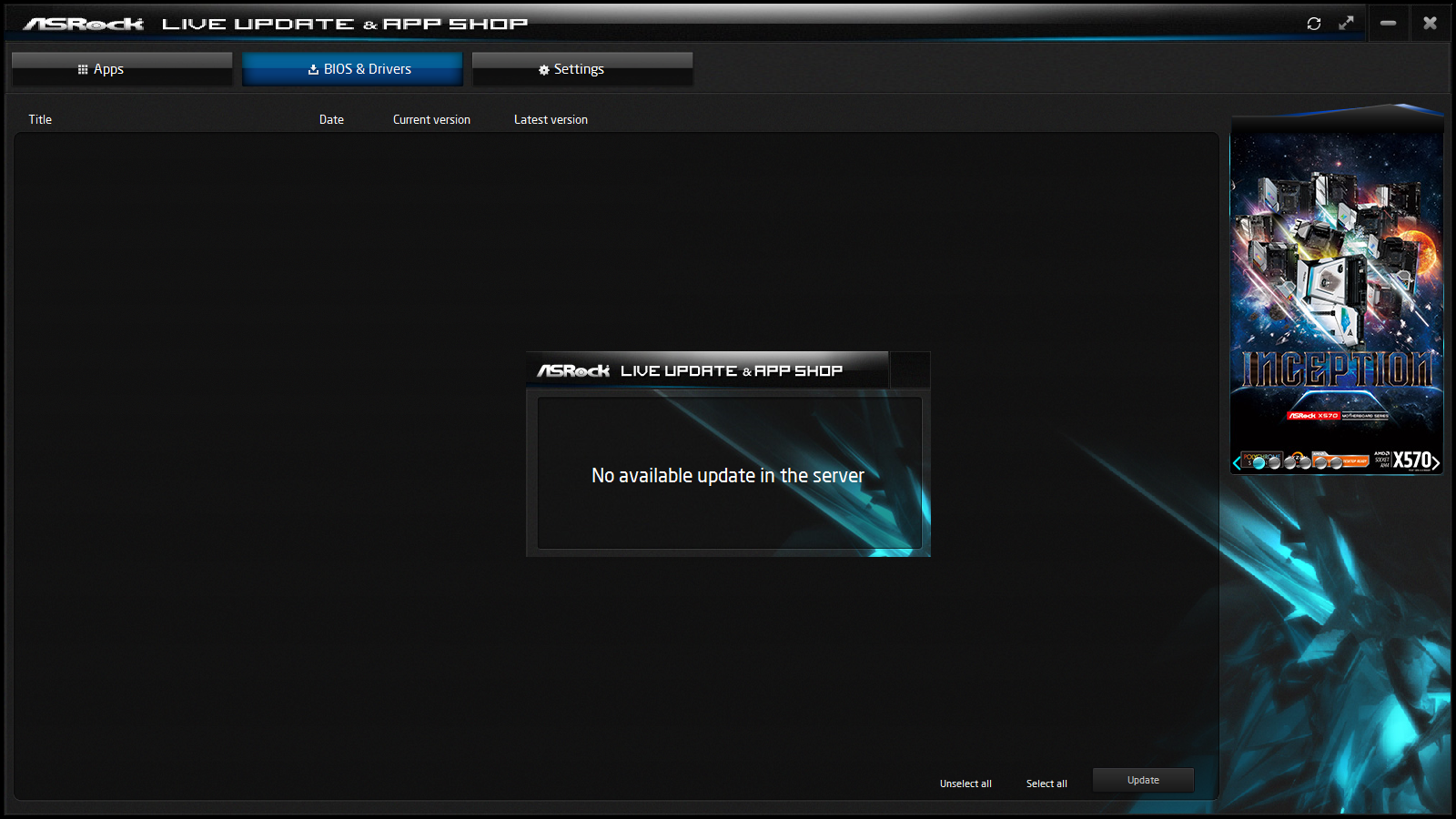

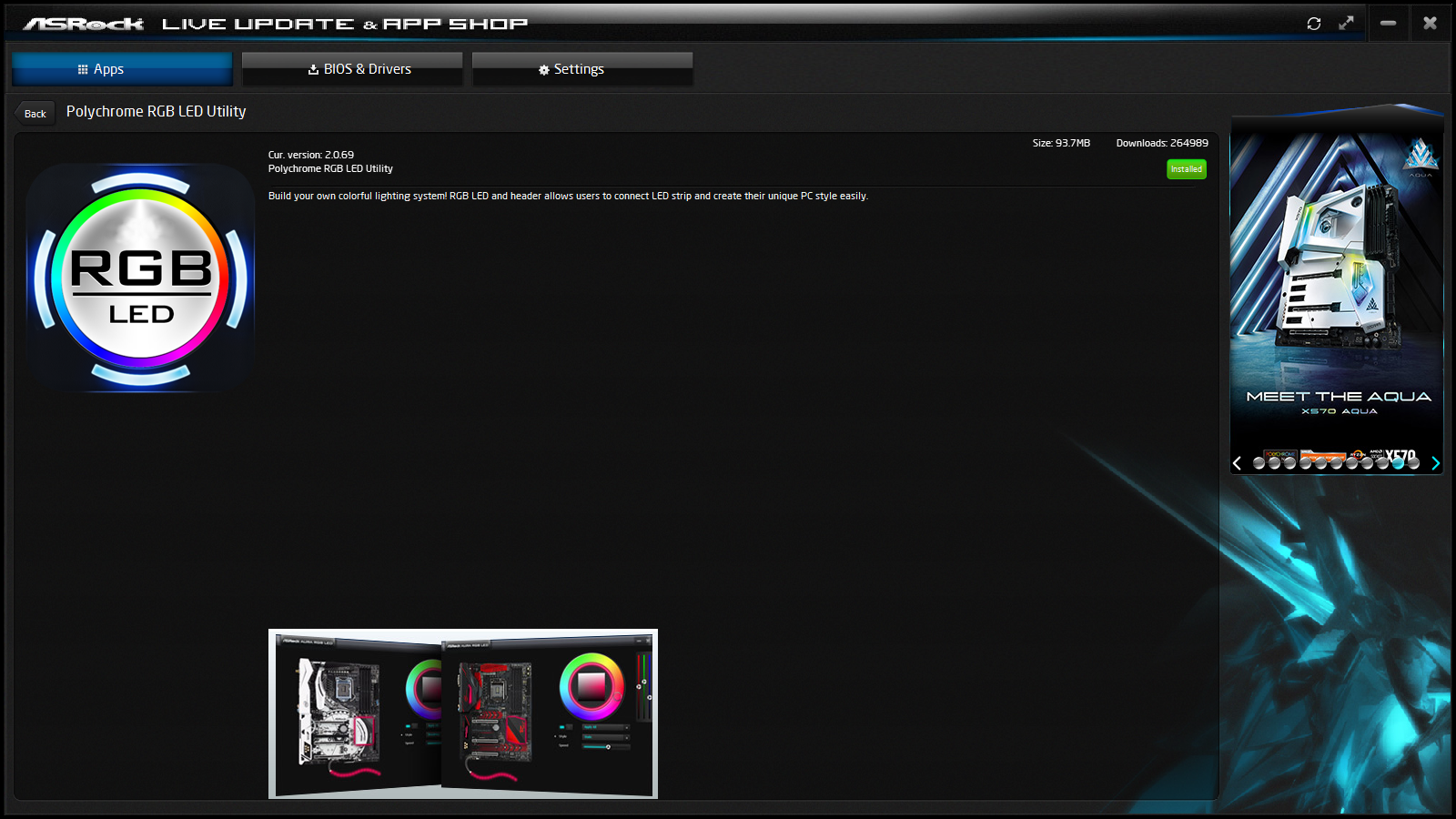

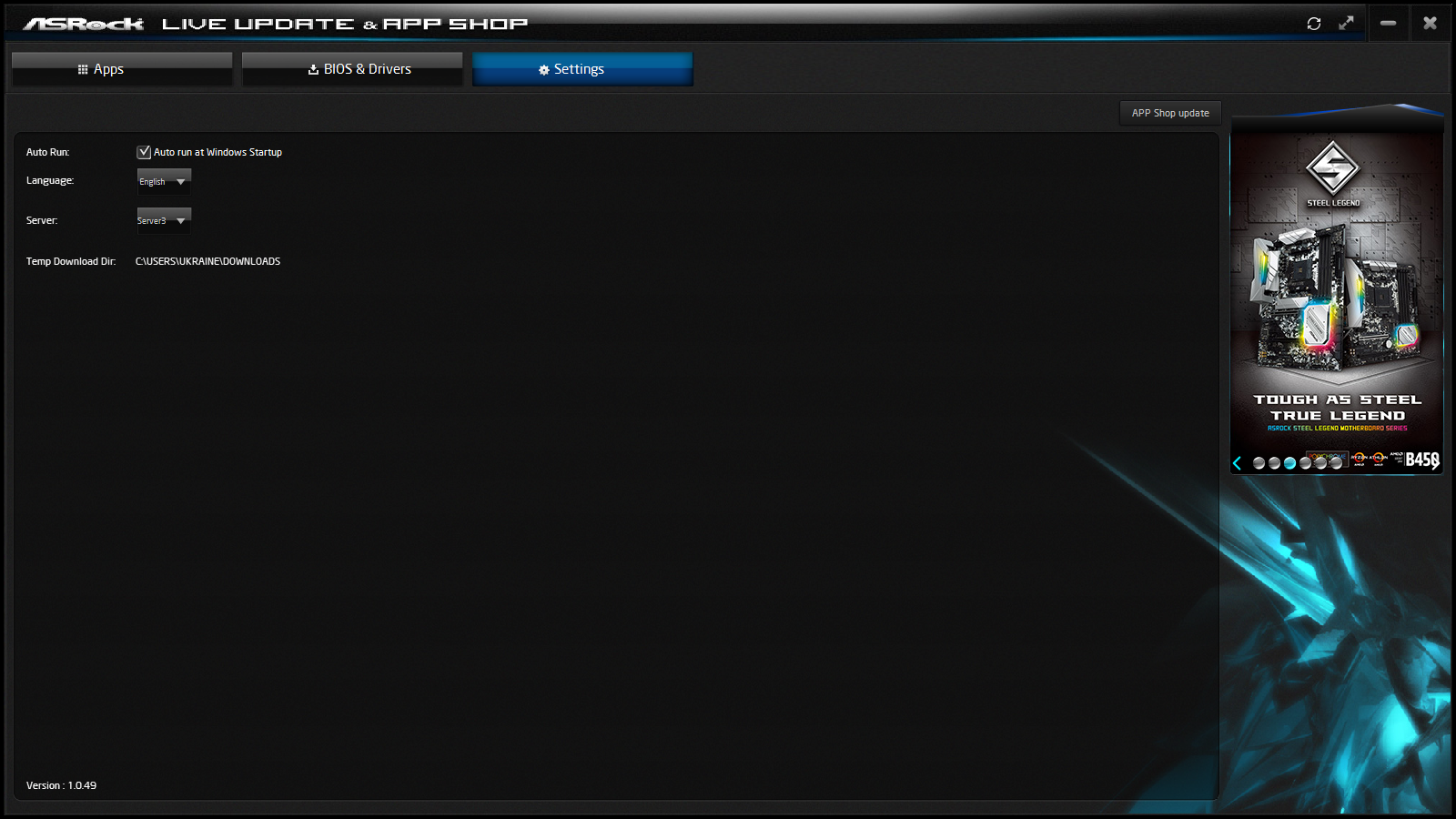

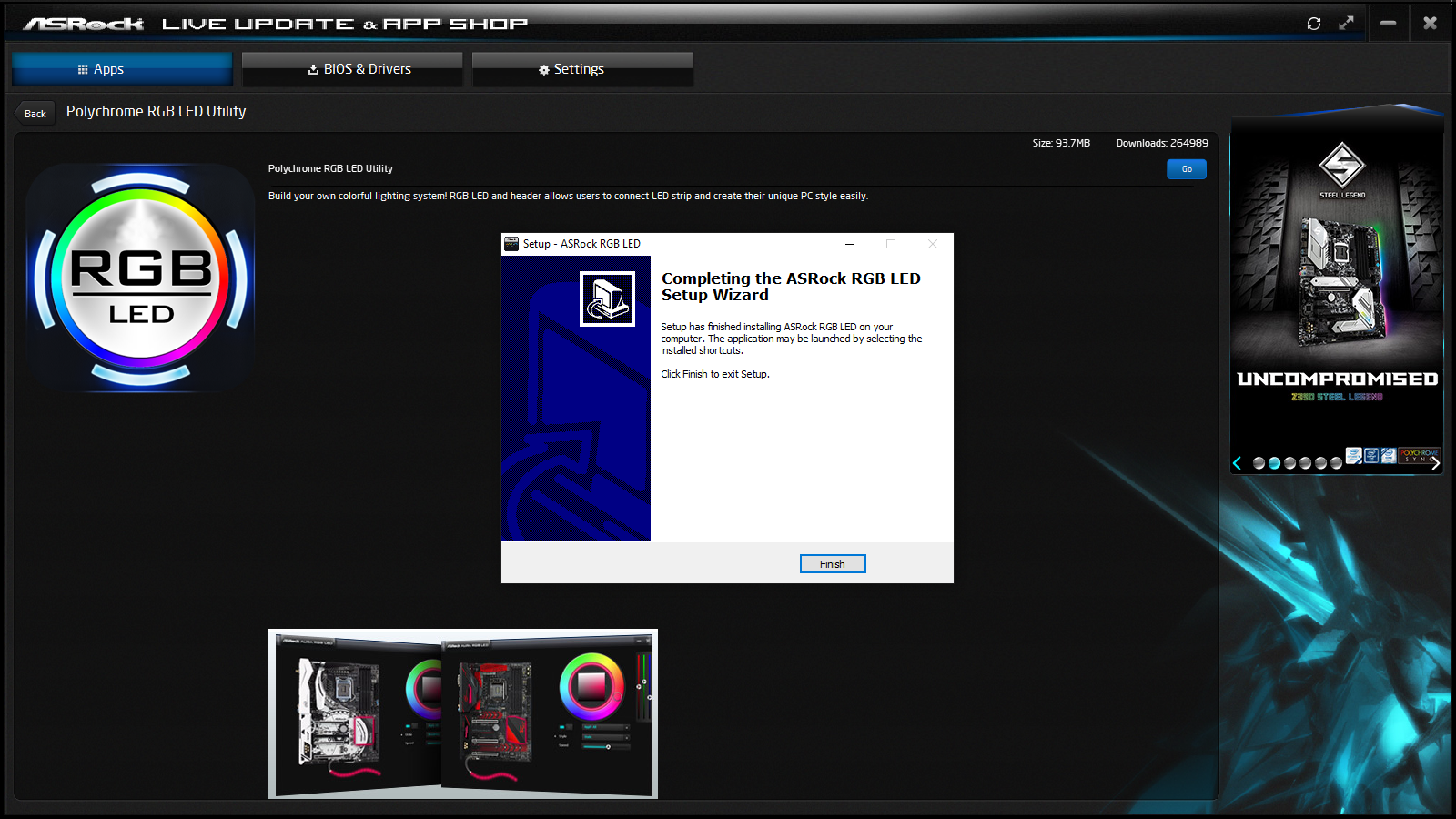

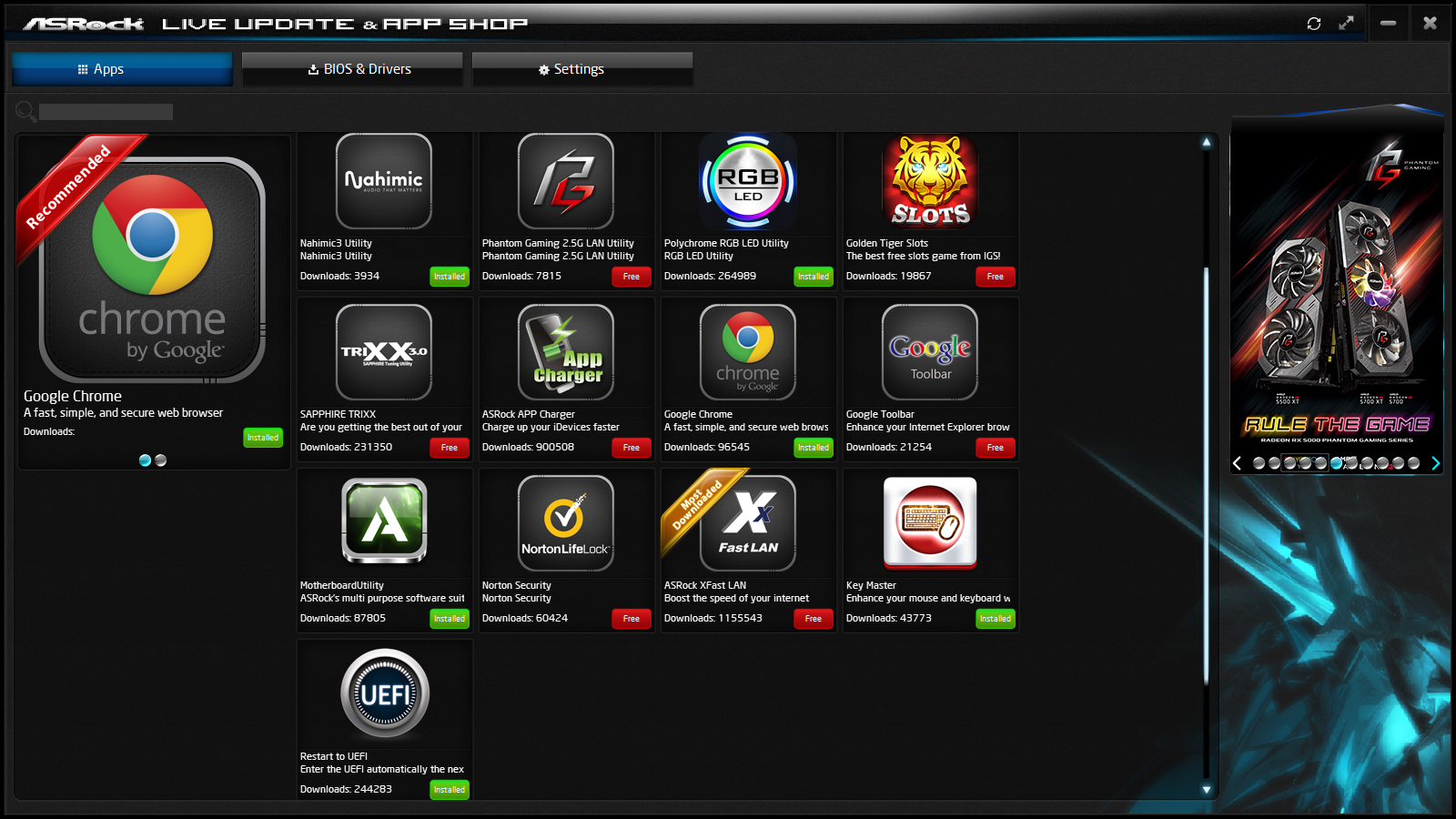

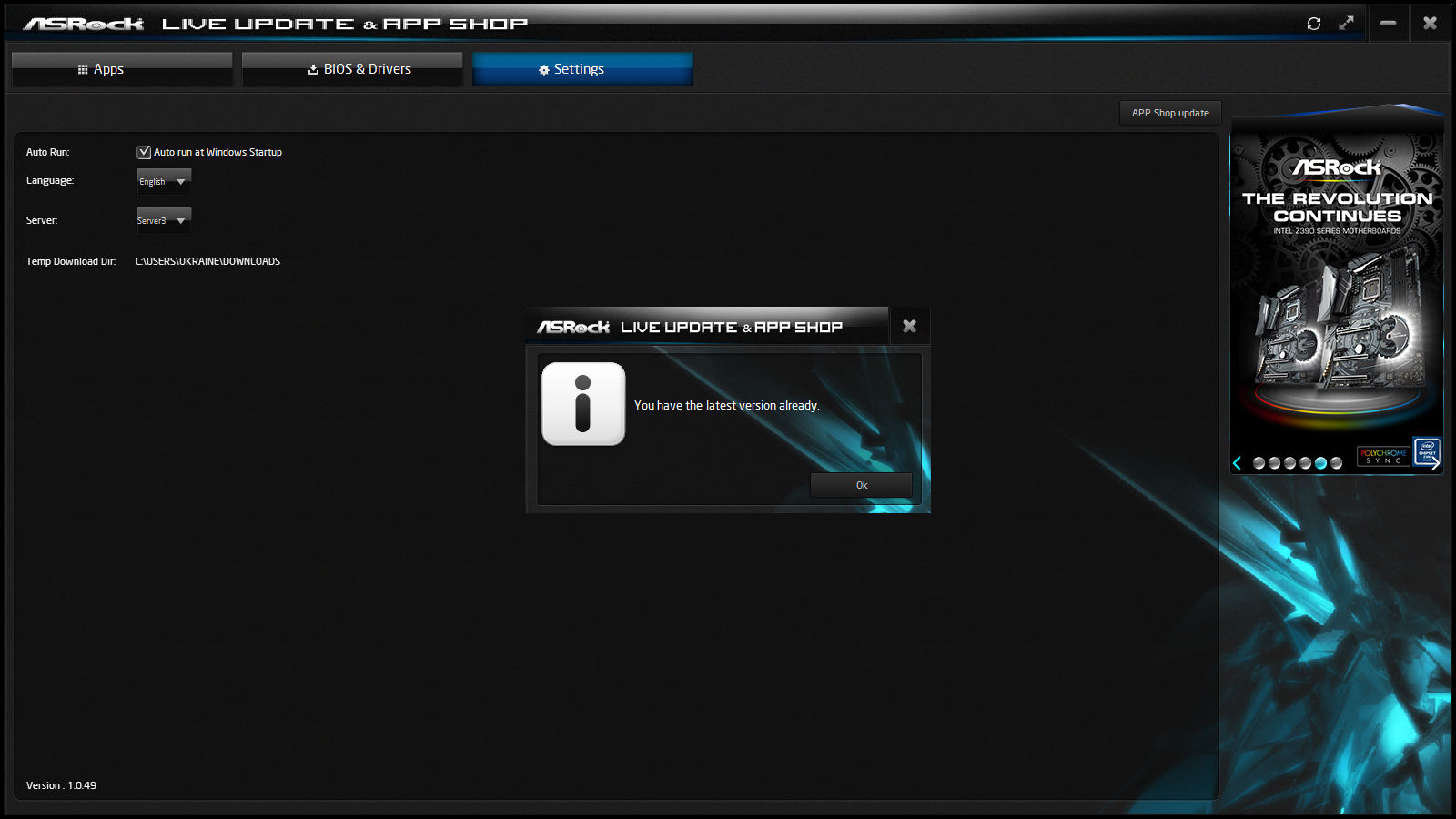

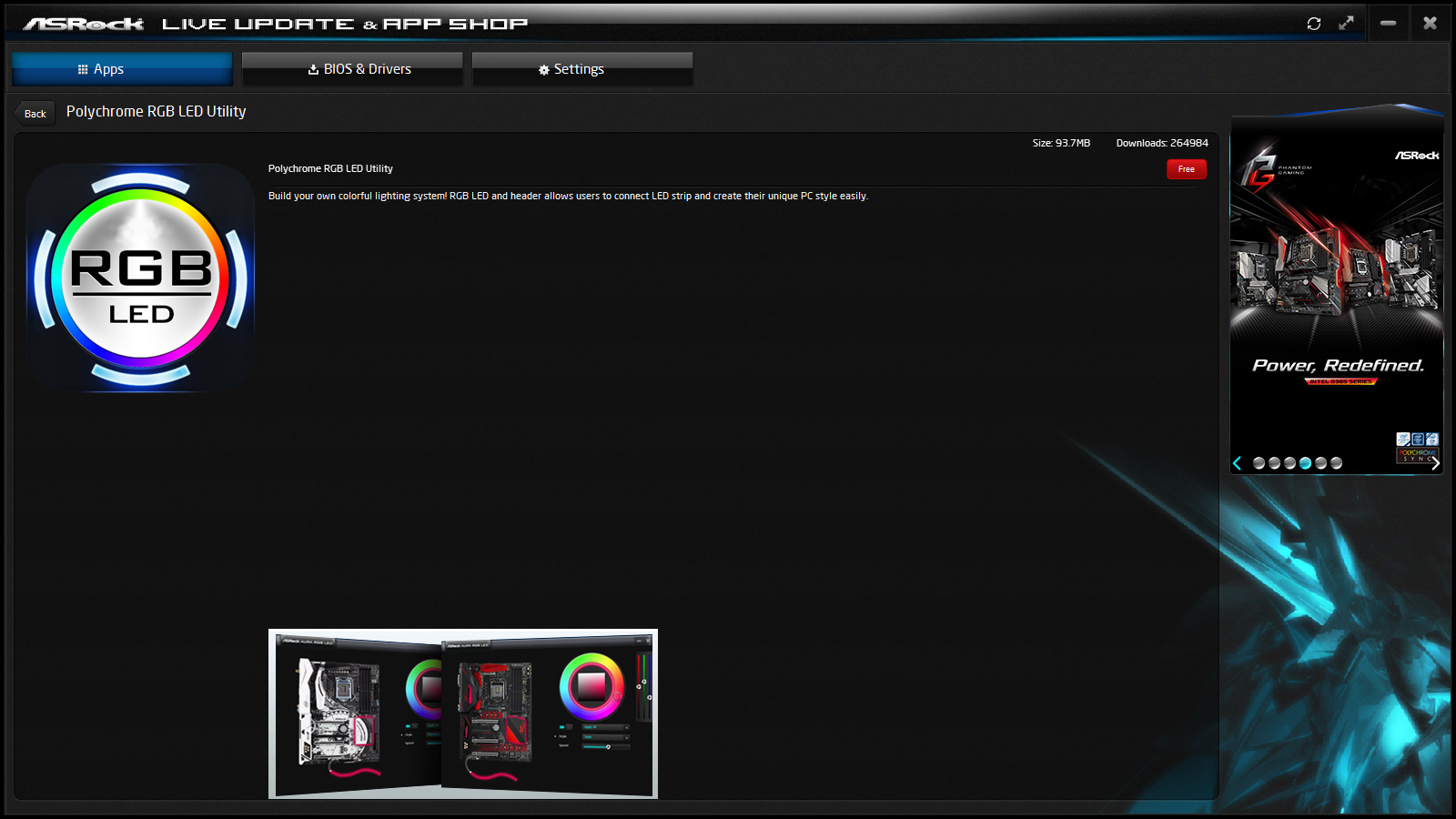

В среде APP Shop можно выбрать и загрузить интересующие утилиты, обновлений драйверов для нашей системы не было обнаружено. ПО устанавливается поштучно, тогда как для драйверов обычно предусмотрен мастер «пакетной» установки. Преимущество использования среды очевидны, к примеру, Polychrome RGB был загружен более актуальной версии, чем находящейся на официальной странице поддержки ASRock B550 PG Velocita.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

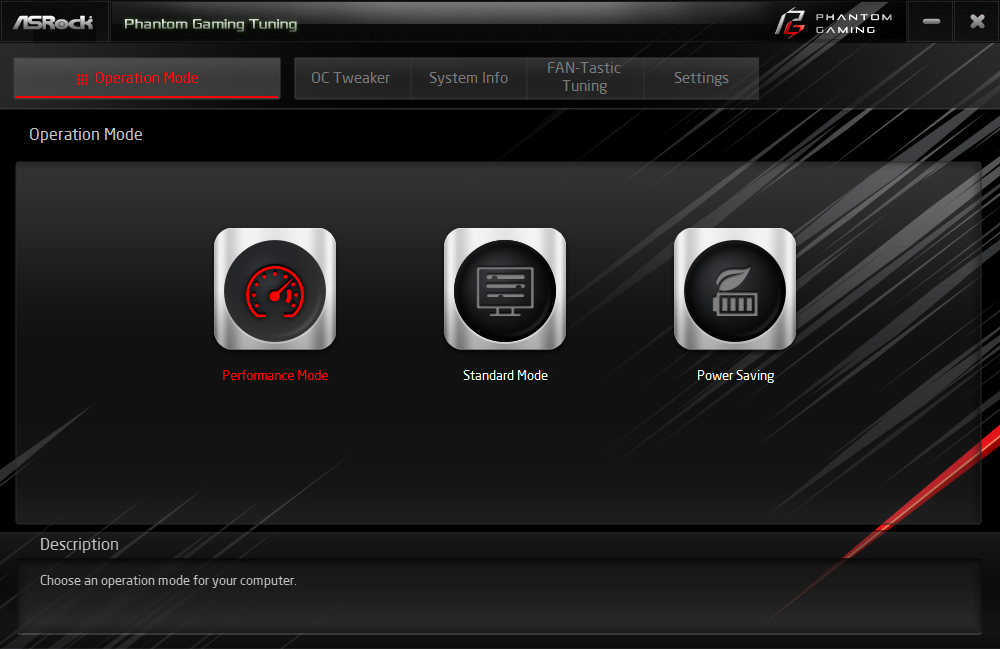

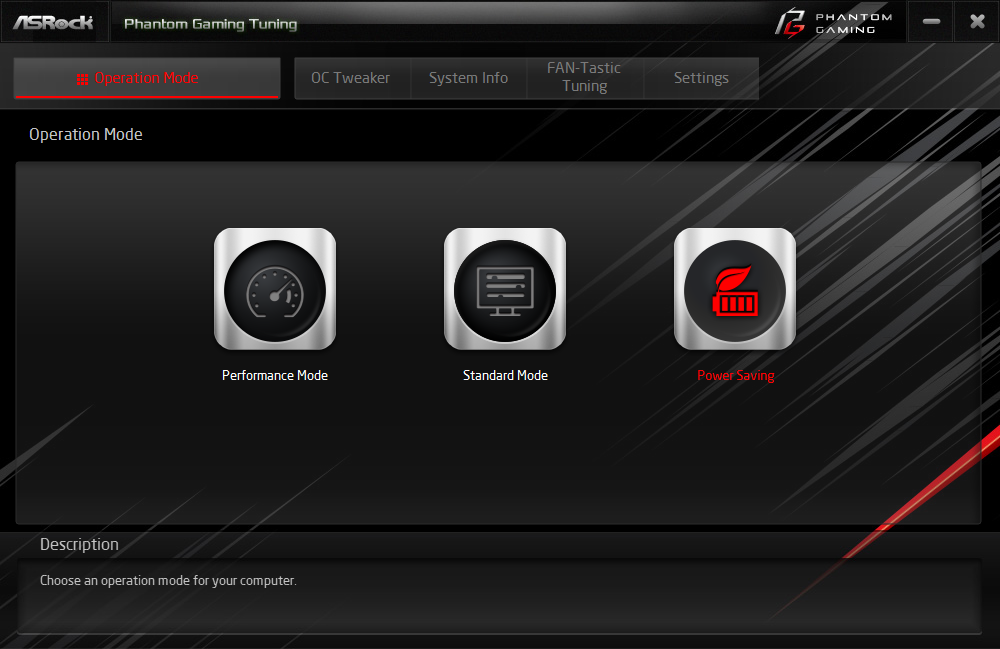

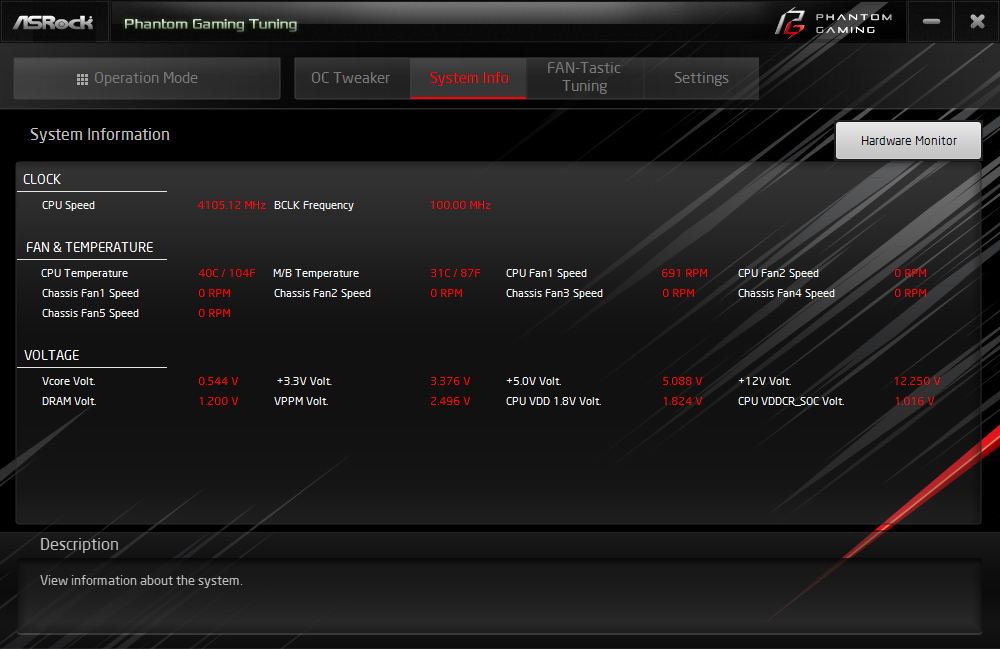

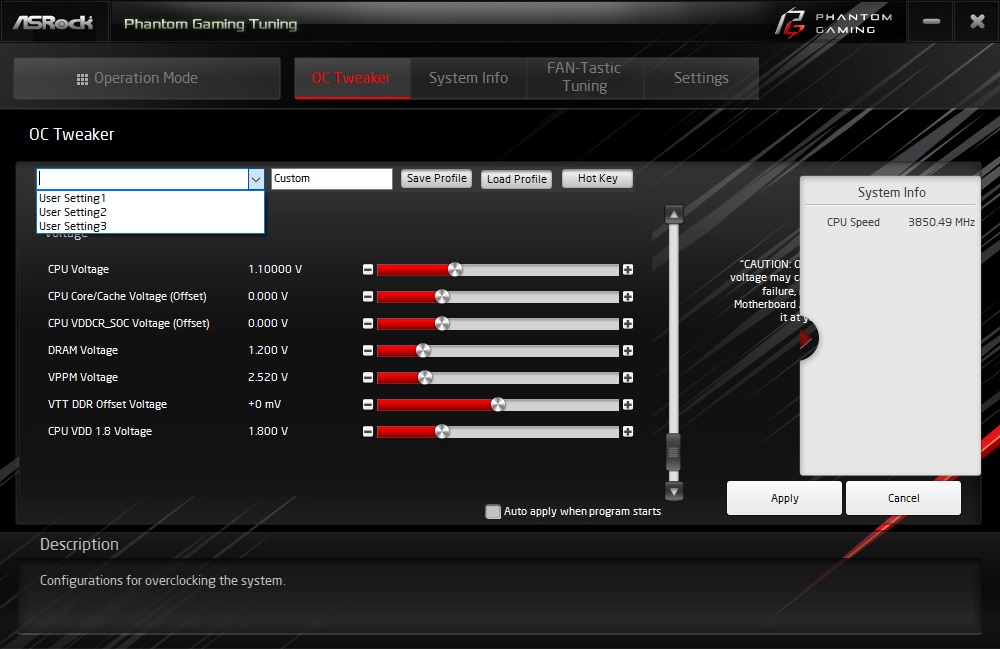

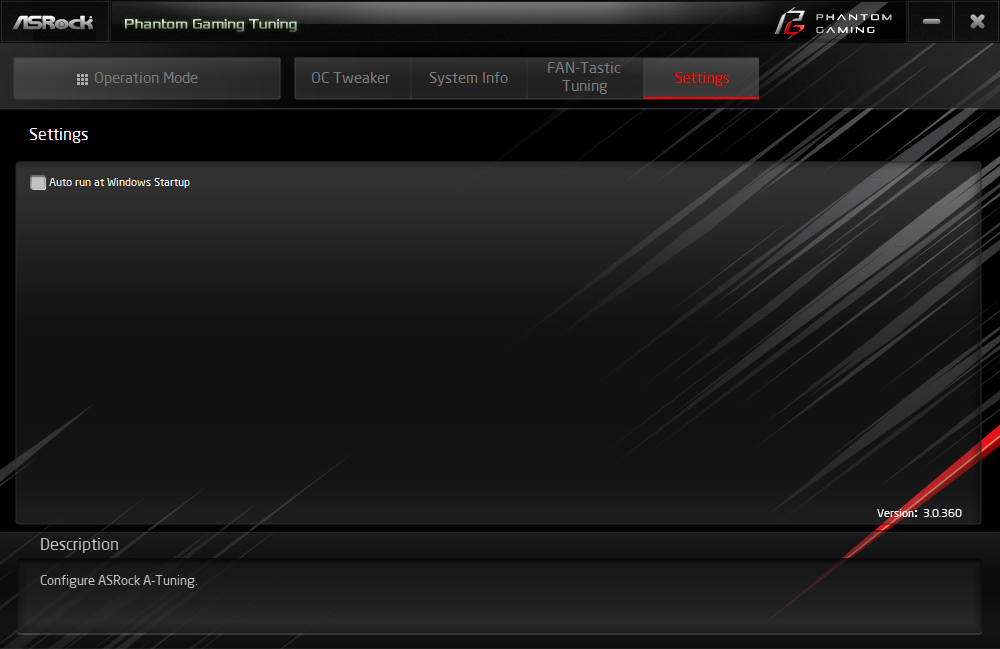

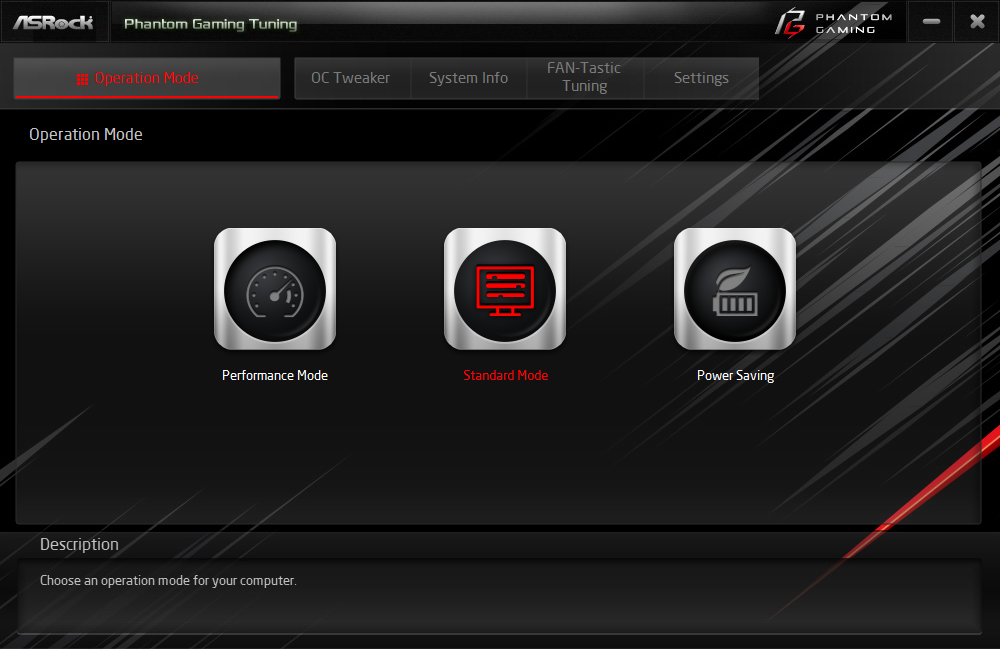

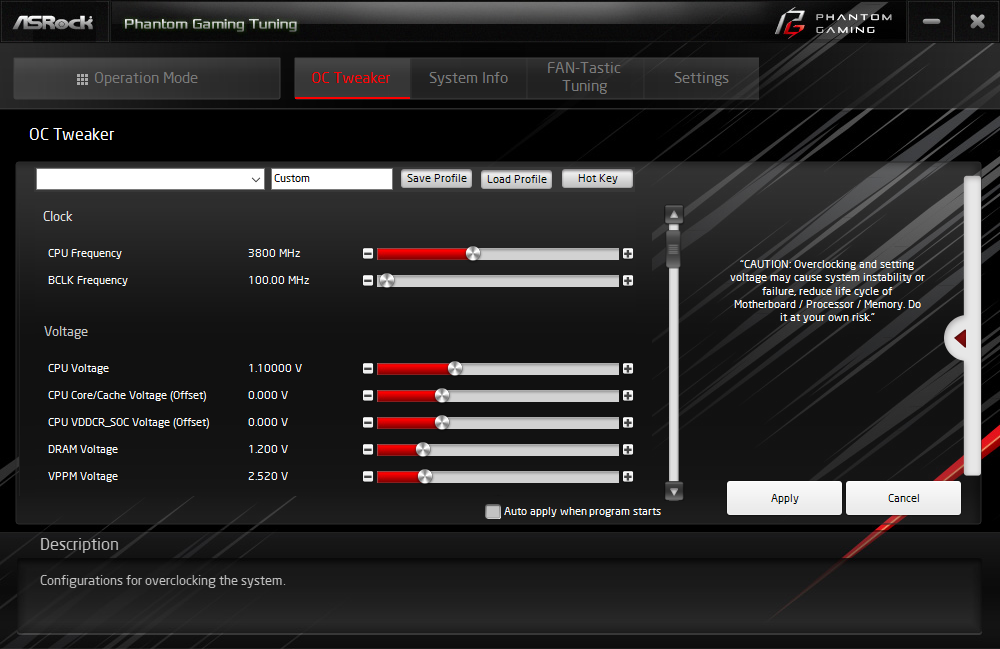

Phantom Gaming Tuning как и UEFI не предлагает разгонных профилей, а заглавные режимы переключают лишь стандартные профили Электропитания Windows. Для подборки некоторых параметров в режиме реального времени он может помочь, также здесь корректно происходило взаимодействие с датчиками платы, каких-то новых пунктов относительно виденного в UEFI тоже не было.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Отдельно следует остановиться на мастере работы с охладителями. Идея всё та же, что и всегда: калибровка каждого экземпляра, получение его «паспорта», составление алгоритма работы путём модификации графика кривой. Наработки сохраняются только здесь и будут актуализированы лишь при пуске самой оболочки, для постоянной схемы функционирования придётся вручную перенести цифры в UEFI или активировать автозапуск Phantom Gaming Tuning.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Привлечение стороннего ПО также не даёт плодов в вопросе обнаружения дополнительных сенсоров, но мне кажется, что они обязаны быть в составе устройства, ведь предельную температуру преобразователя менять в UEFI можно, а значит некий компонент системы должен следить за текущим положением дел (или даже целая группа).

ASRock B550 PG Velocita

Restart to UEFI — давний помощник, никаких проблем с работоспособностью нет.

ASRock B550 PG Velocita

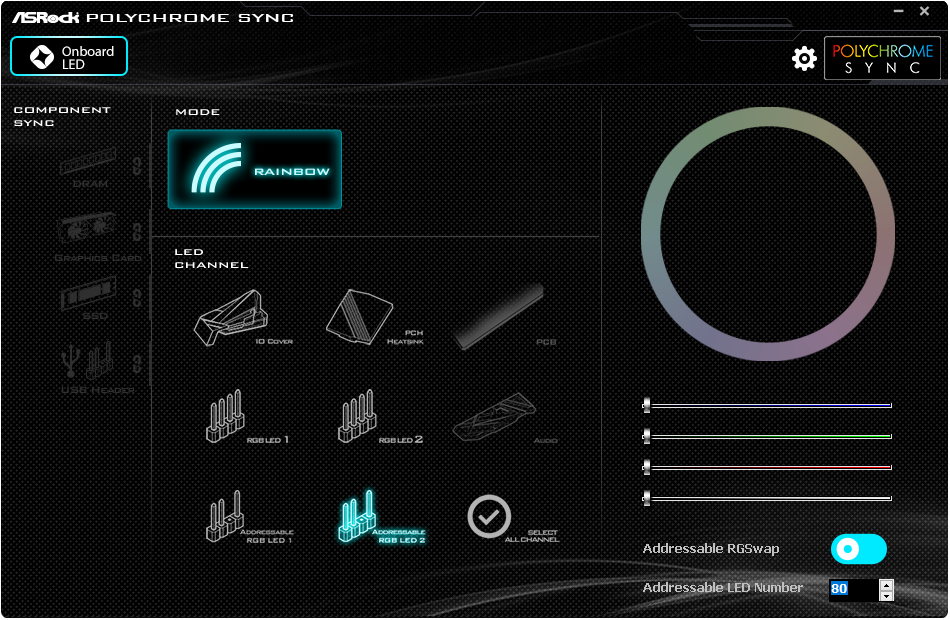

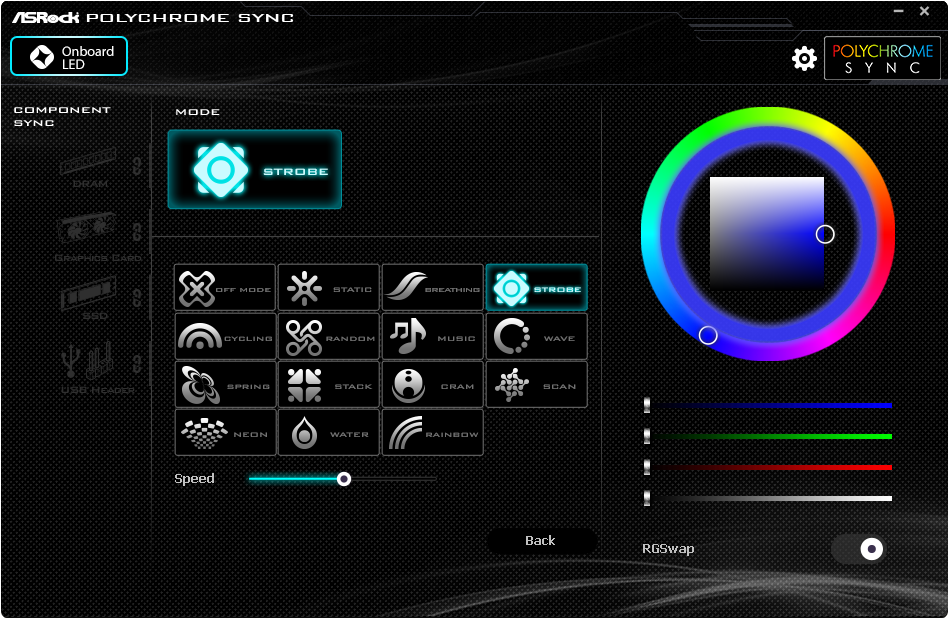

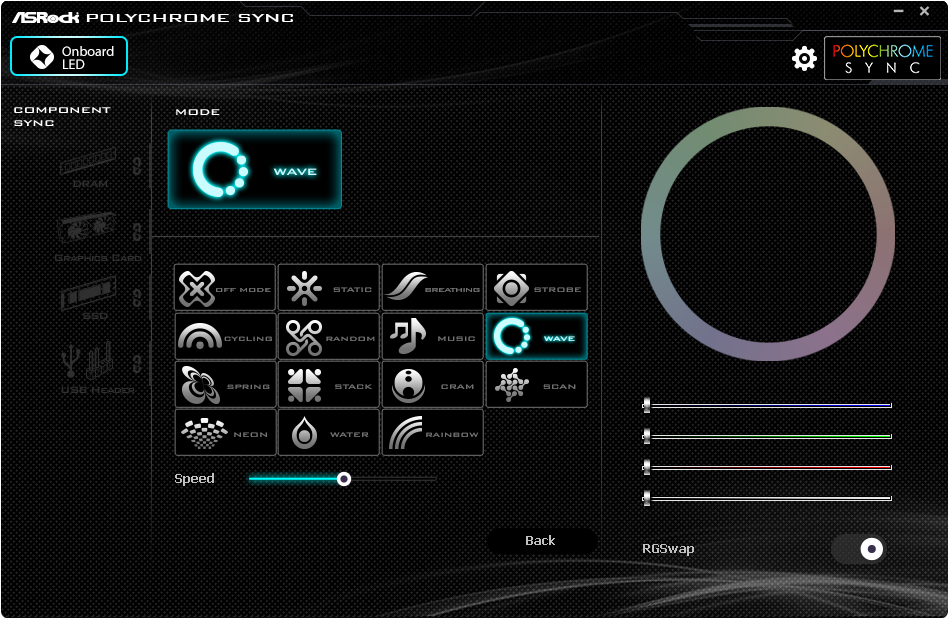

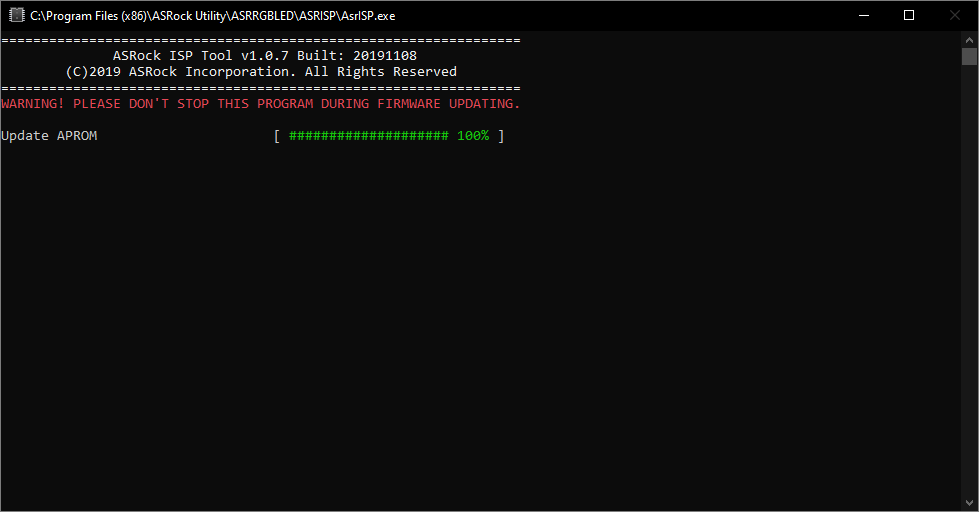

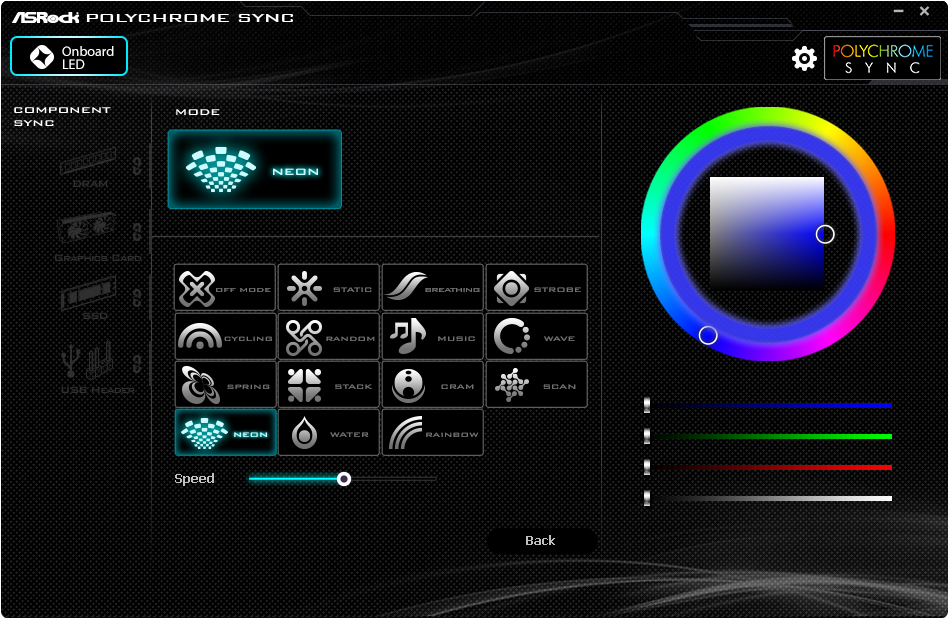

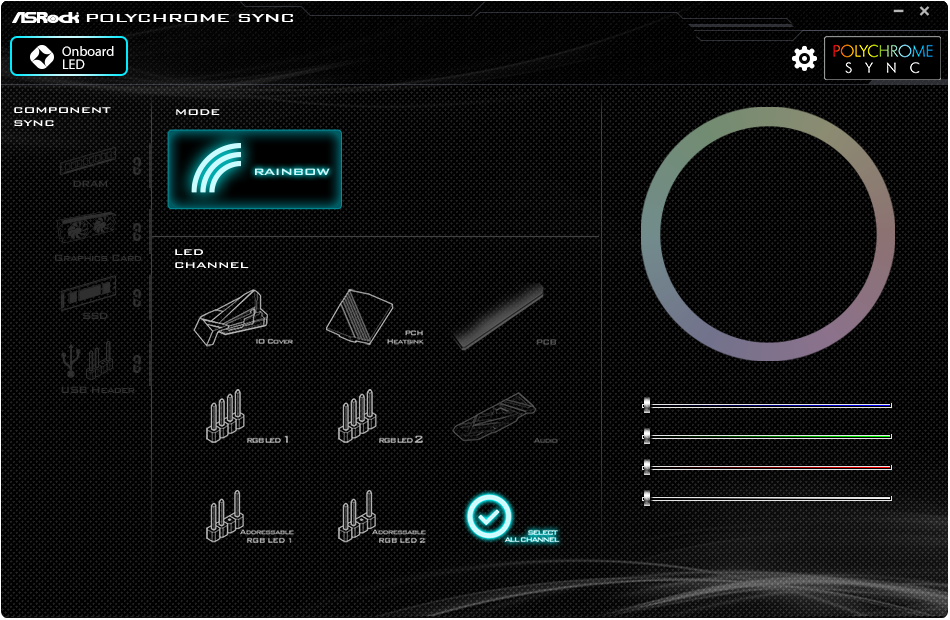

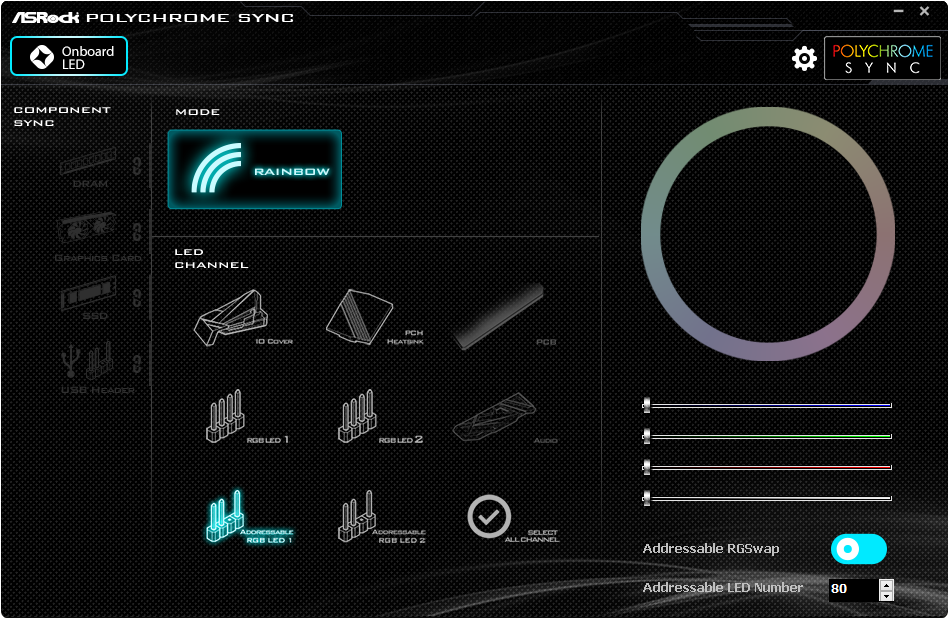

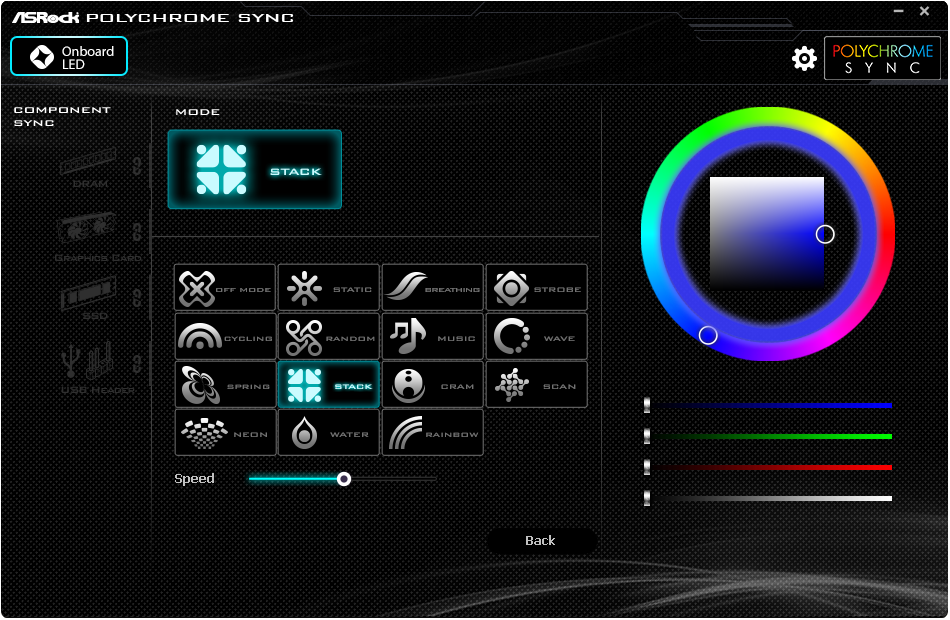

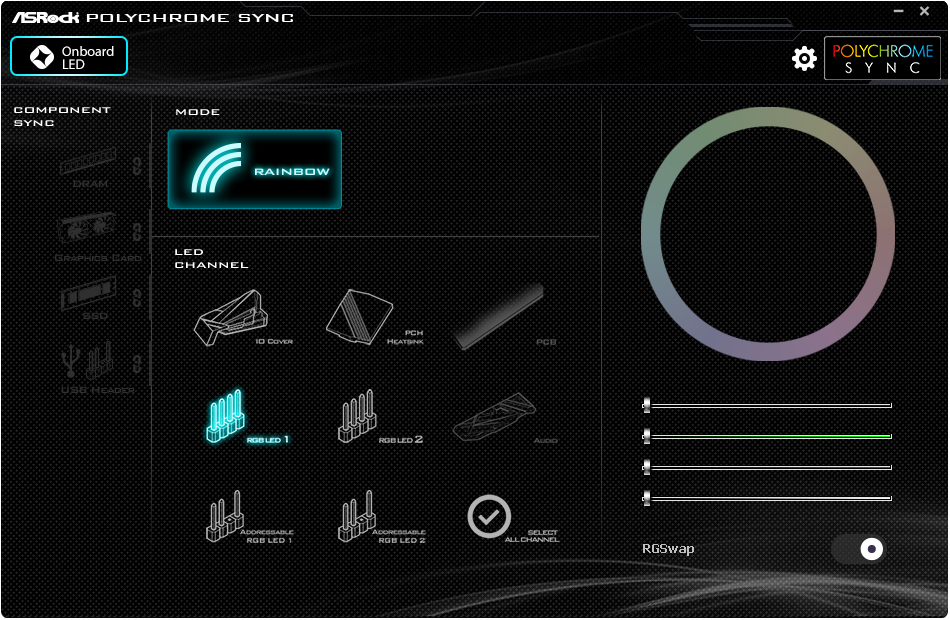

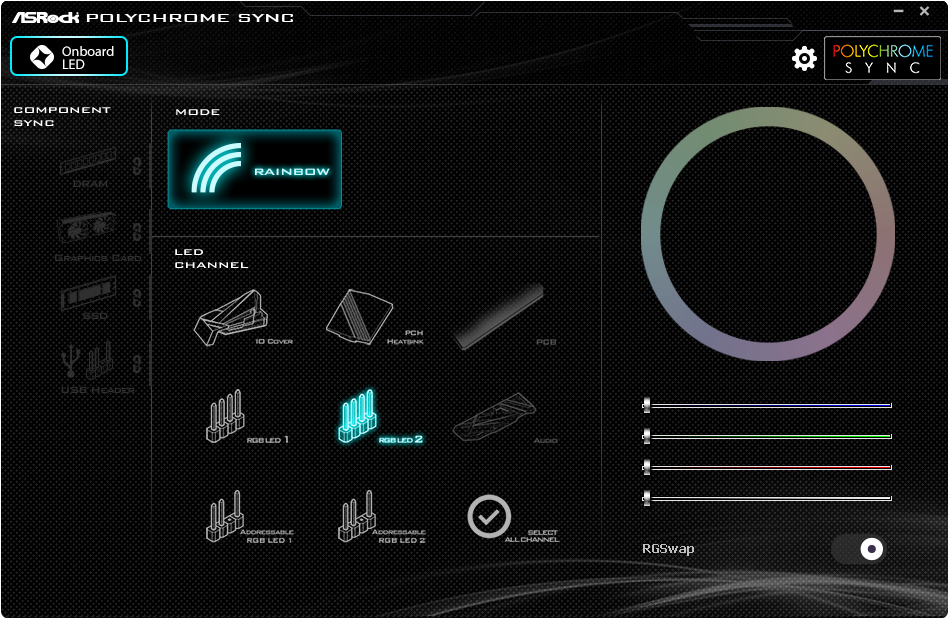

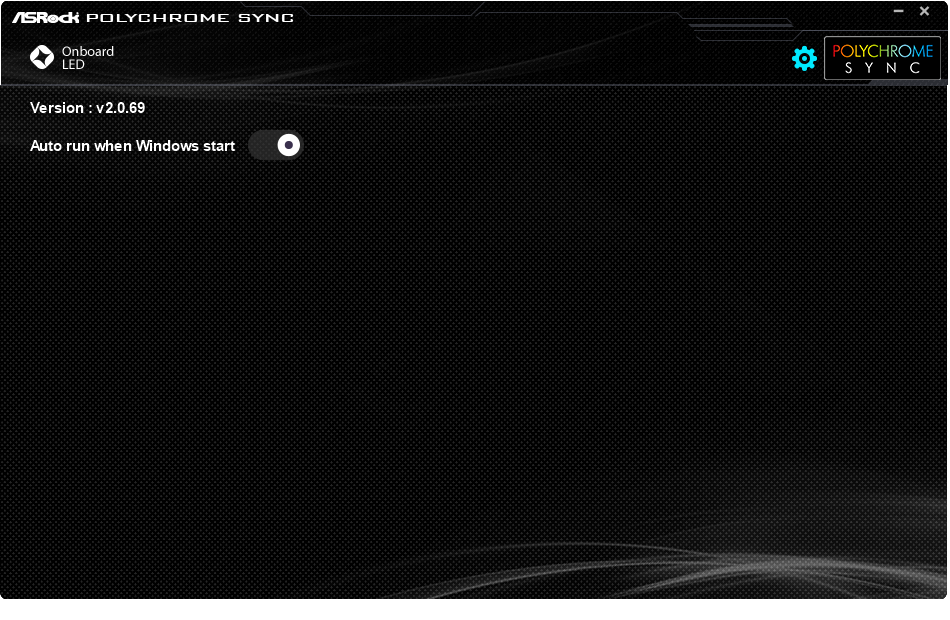

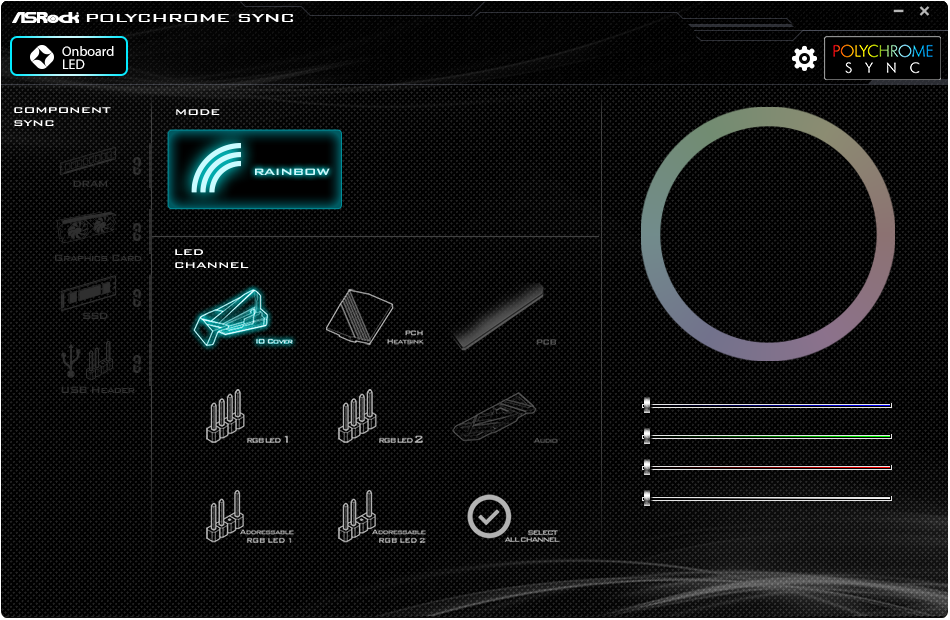

Первый пуск утилиты для работы с подсветкой начался с обновления прошивки этой подсистемы, оно проходит в видимом режиме.

ASRock B550 PG VelocitaASRock B550 PG Velocita

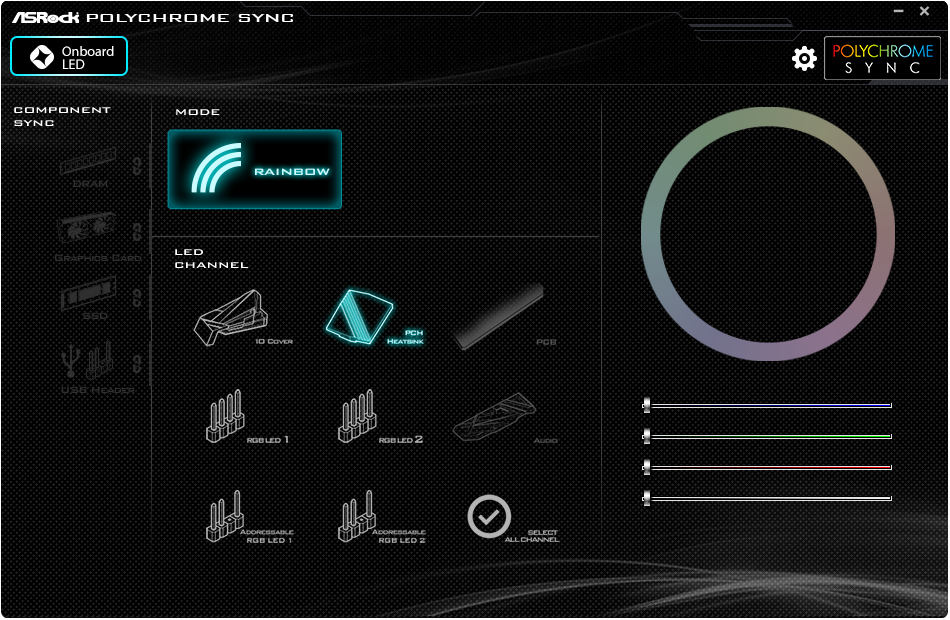

При синхронизации иллюминации между несколькими устройствами произойдёт снижение числа доступных сценариев мерцания, в чём можно убедиться при изучении обзора продукта компании, о котором мы писали в начале рубрики. Без неё можно синхронно настроить работу всего того, чем заведует исключительно сама плата, здесь перечень насчитывает шесть узлов: четыре площадки и два сектора на самом устройстве. Также, при желании, каждый модуль можно подстроить индивидуально всё по тому же принципу.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Key Master — «игровая» утилита для составления макросов и взаимодействия с мышкой.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

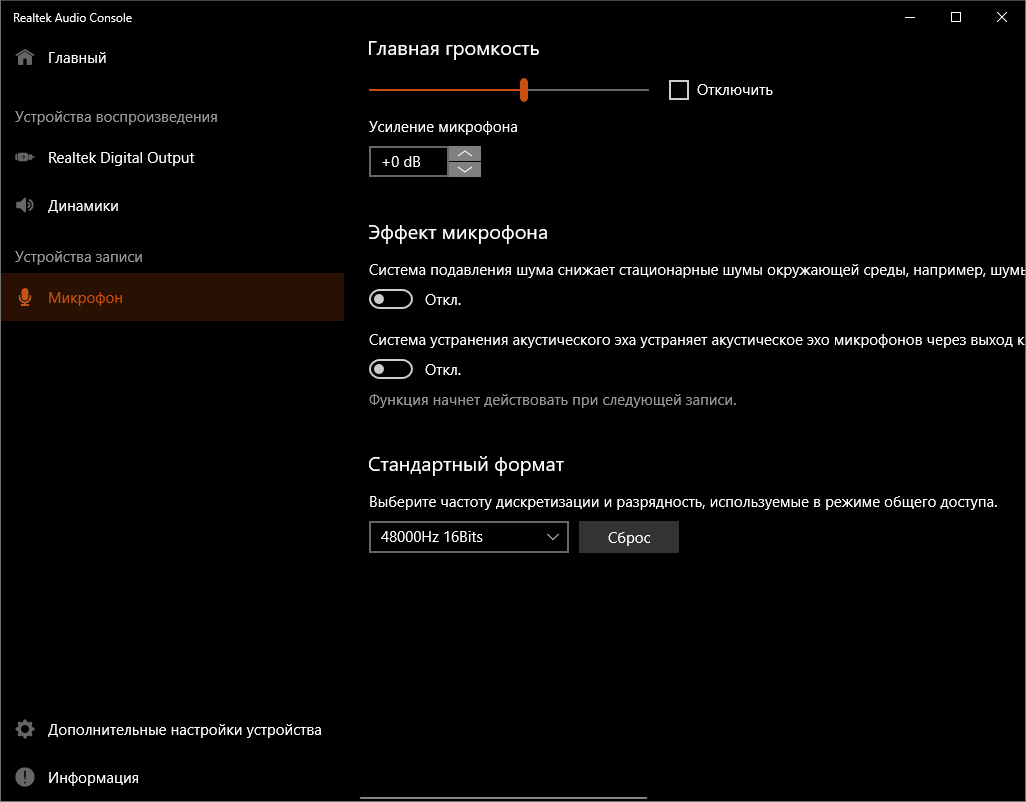

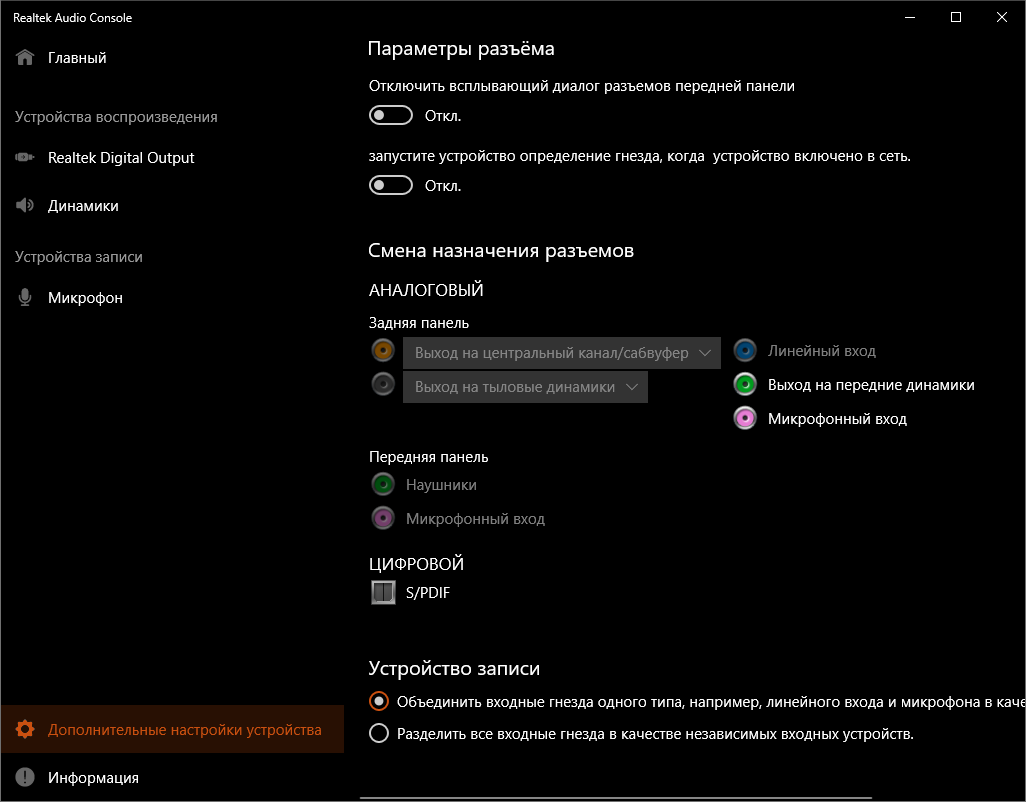

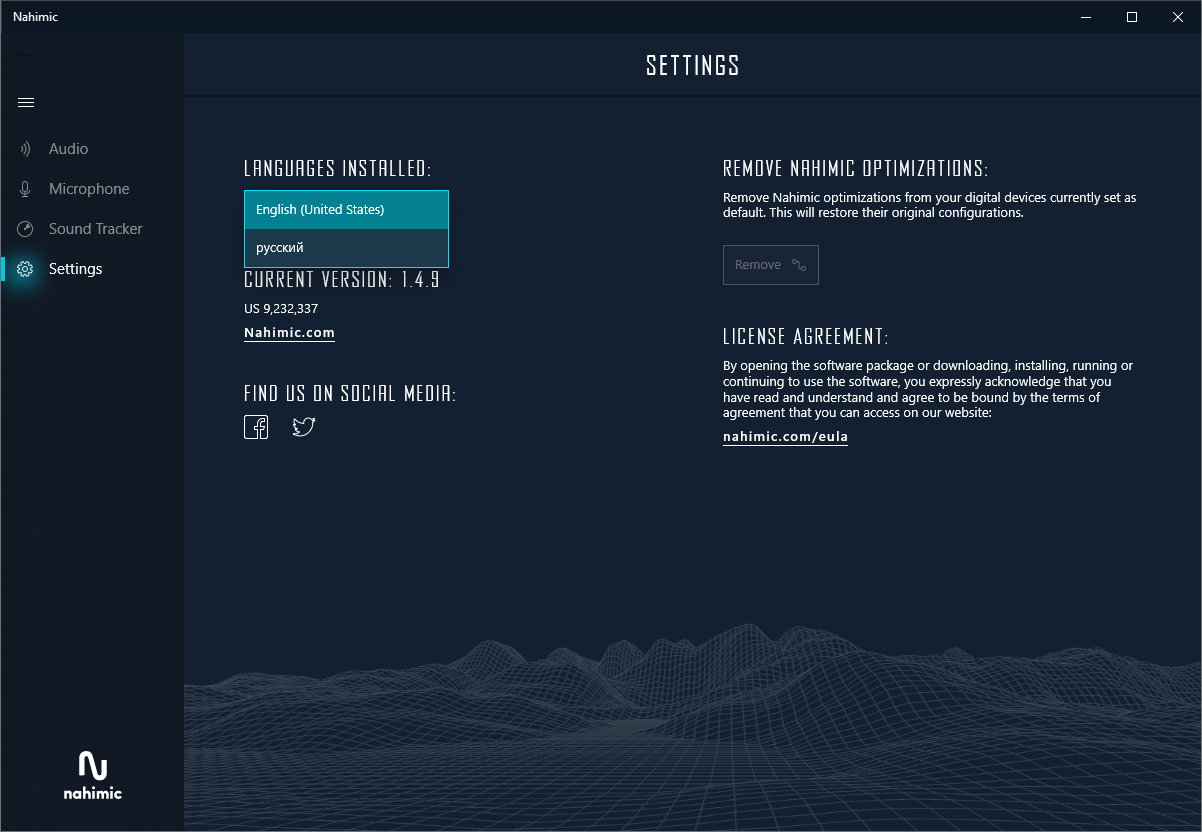

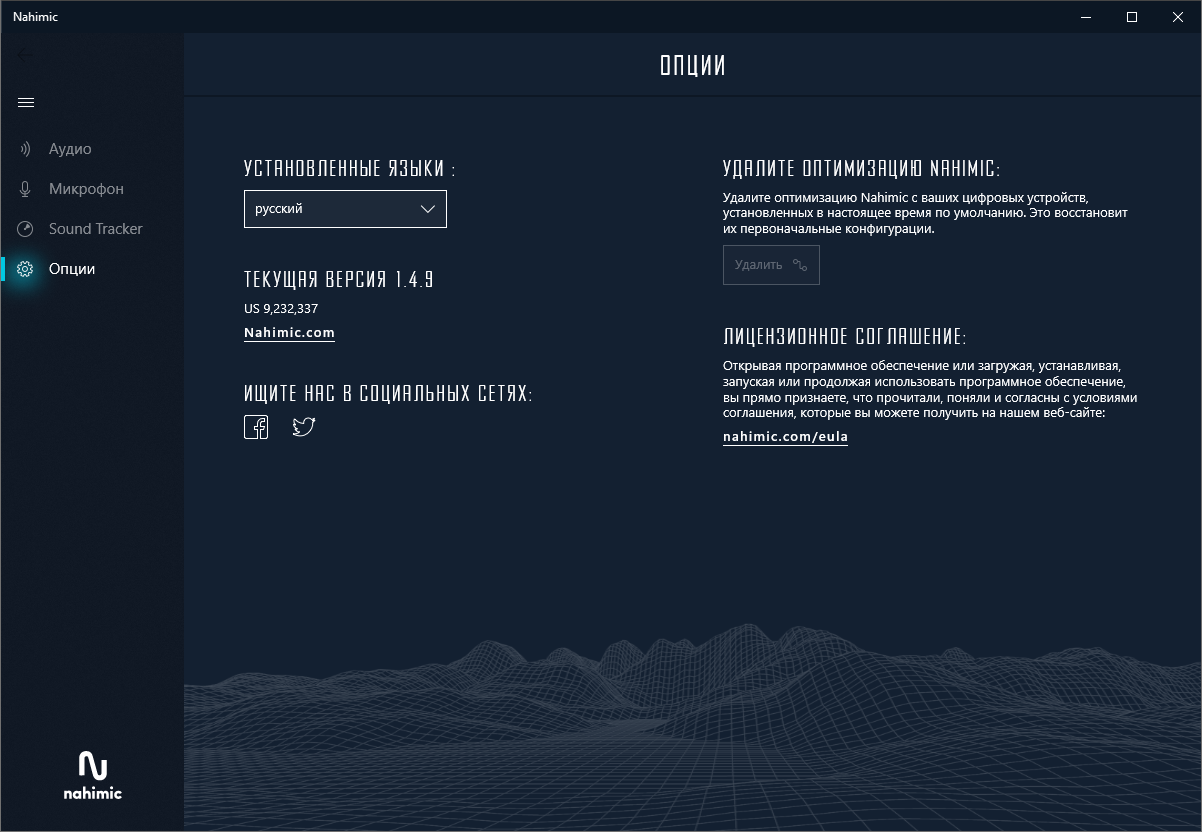

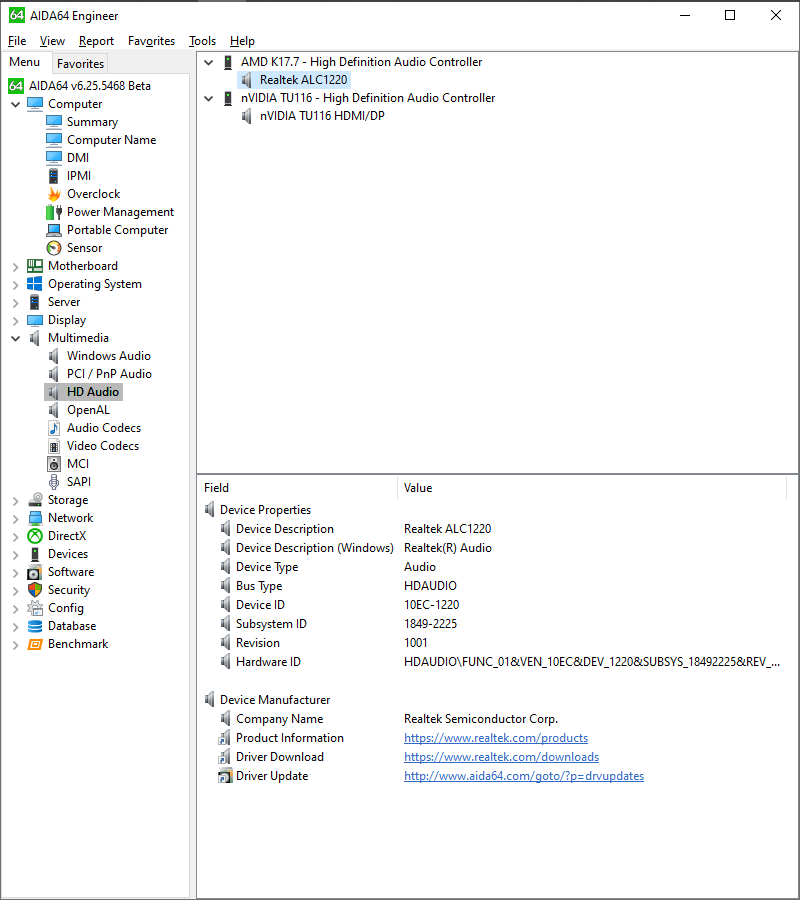

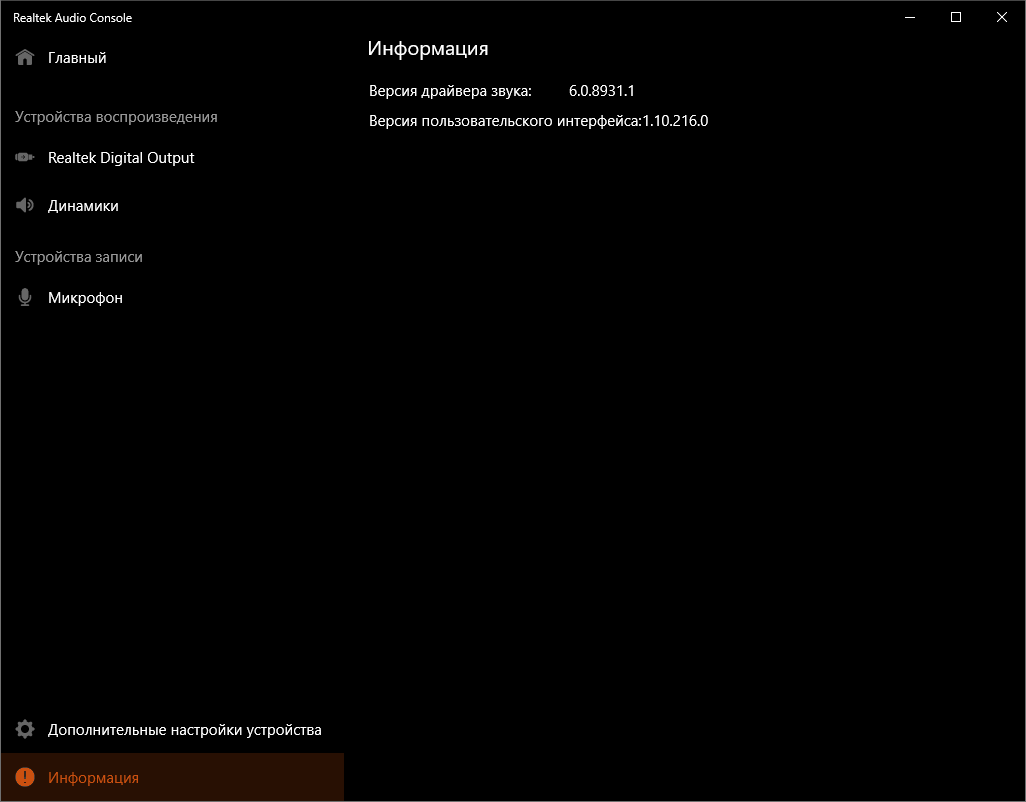

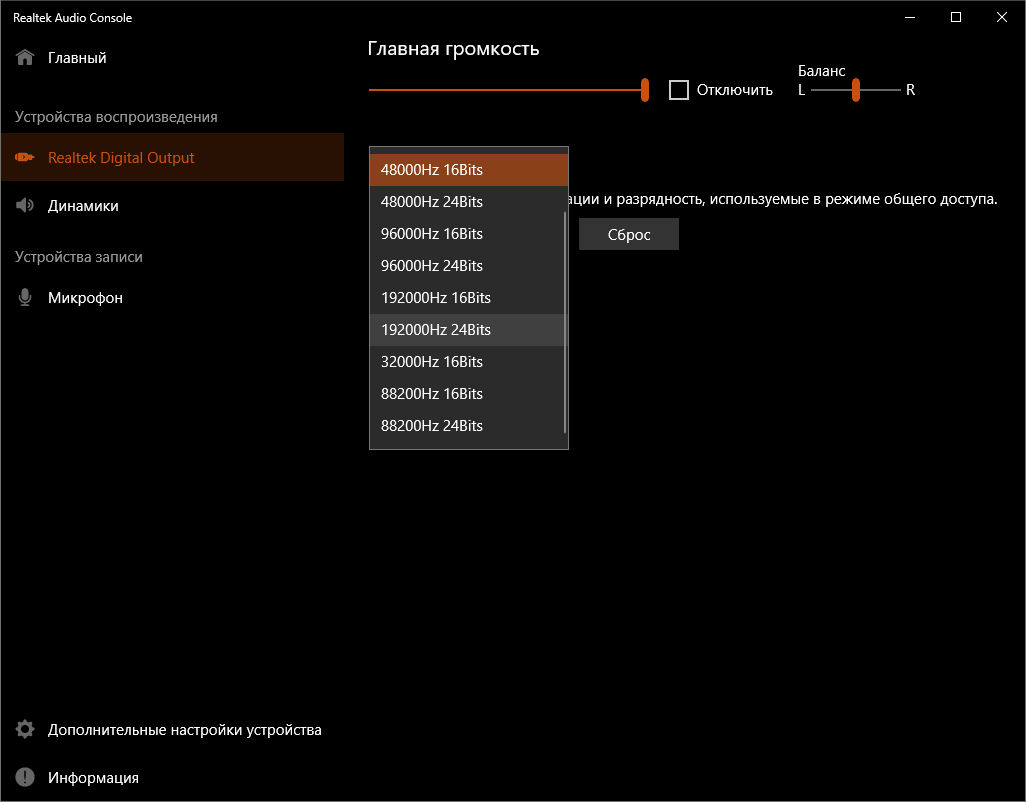

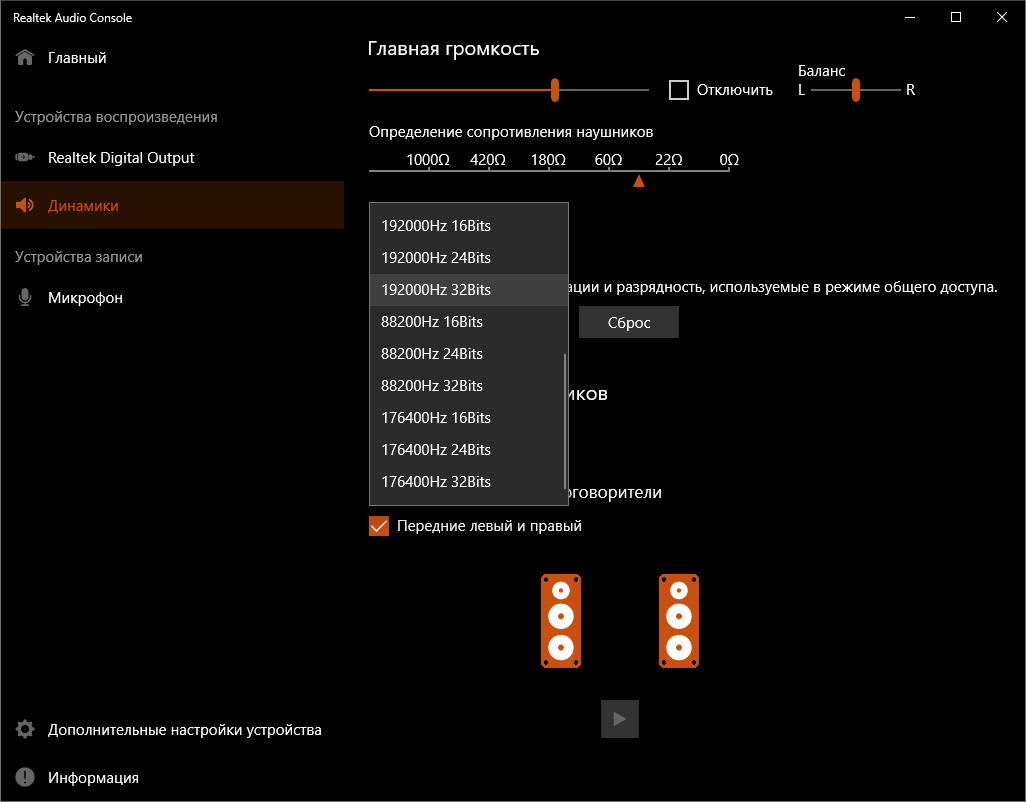

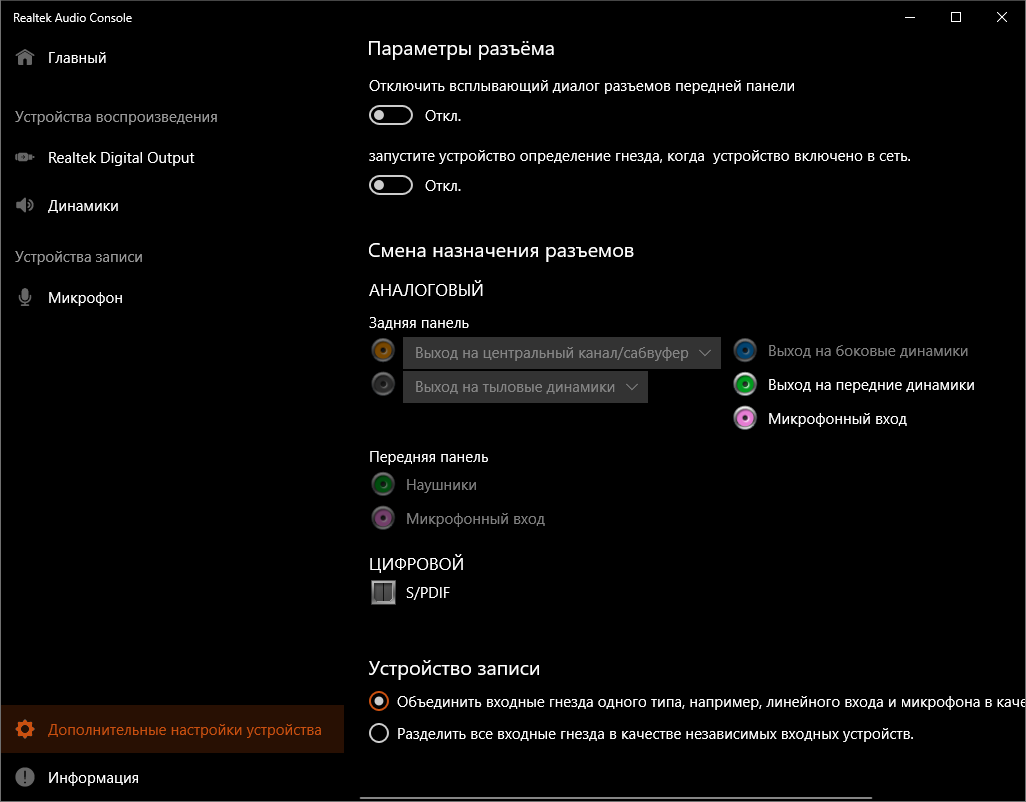

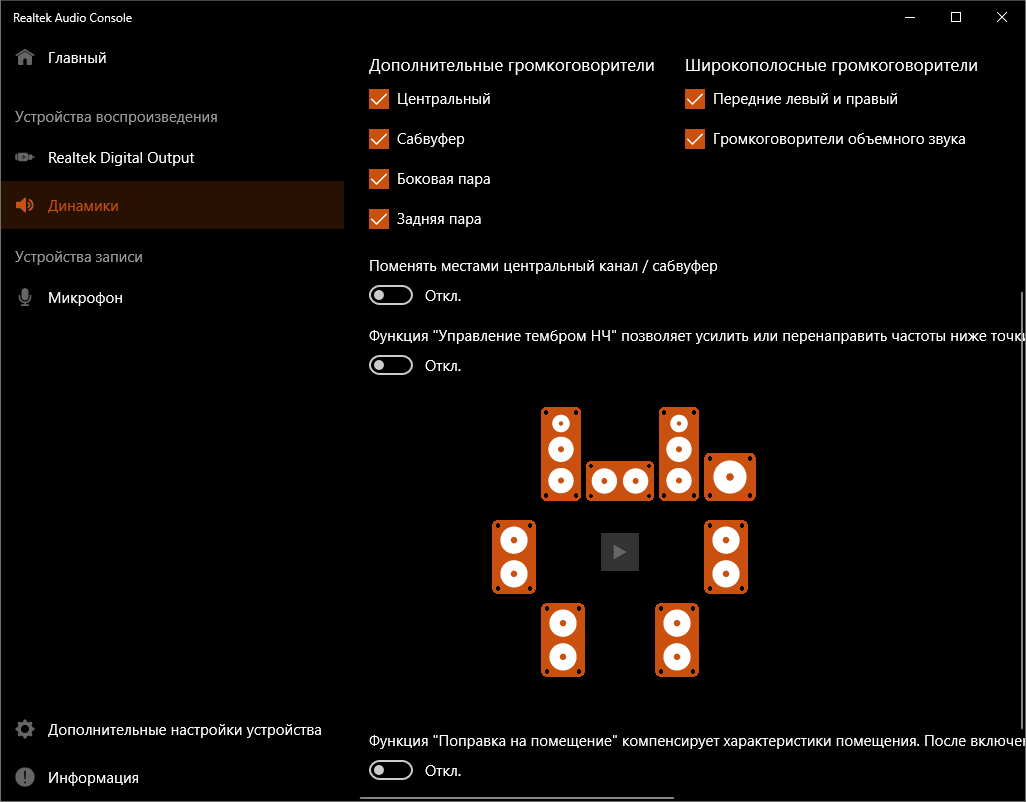

Наличие бонусного ПО исключает какие-то «излишества» в среде Realtek Audio Console. Работает определение импеданса подключённых наушников, но самостоятельно изменить степень предусиления нельзя. Выделю тут огромный «запас» по уровню громкости. Также недоступны сменные профили скоммутированных устройств ко многим выходам. Базовую подачу в чём-либо выдающейся назвать сложно, но в то же время нет проблем с разными диапазонами частоты, все звуки прослушиваются нормально.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

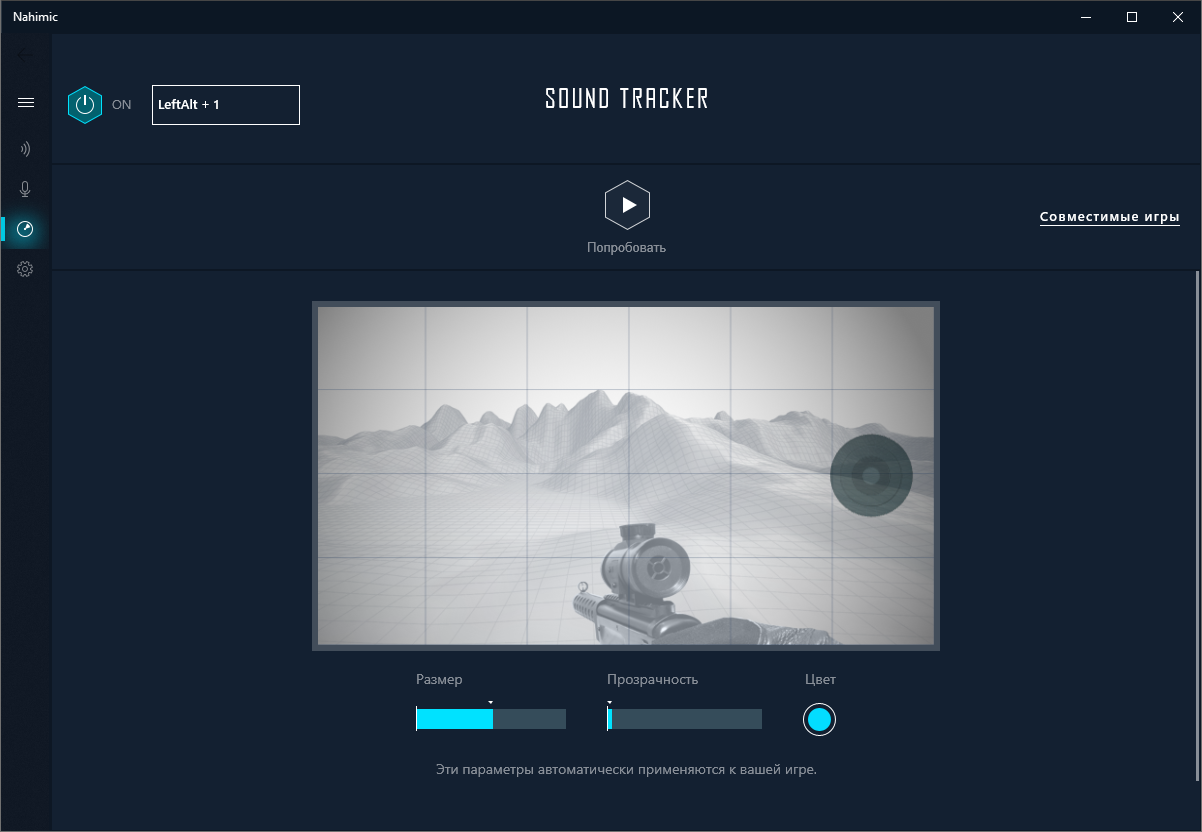

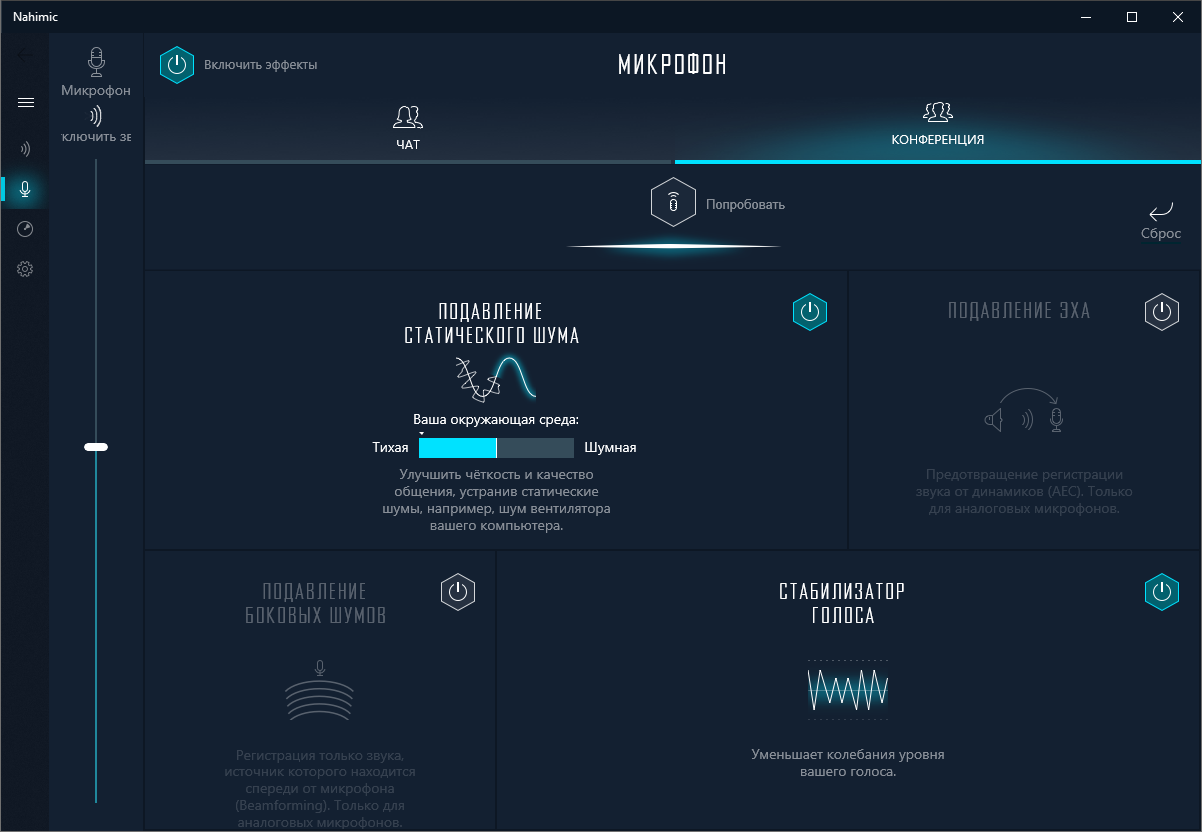

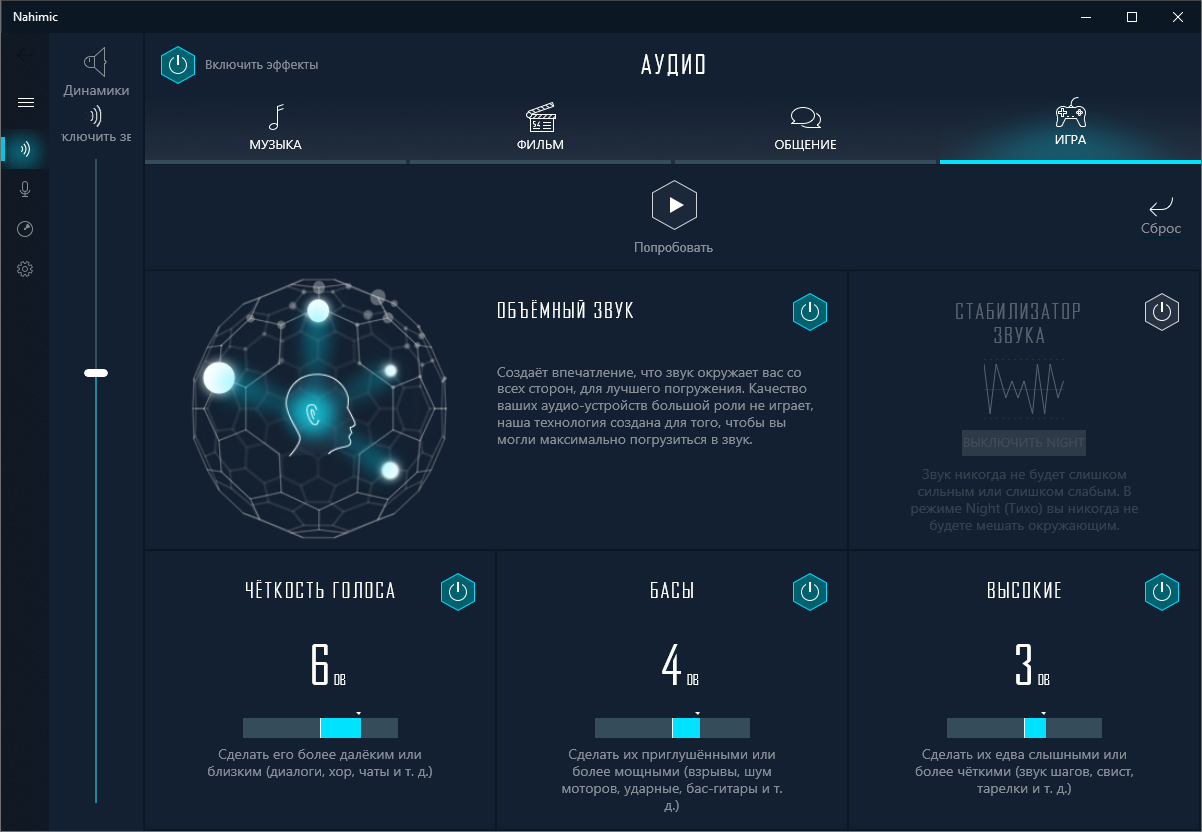

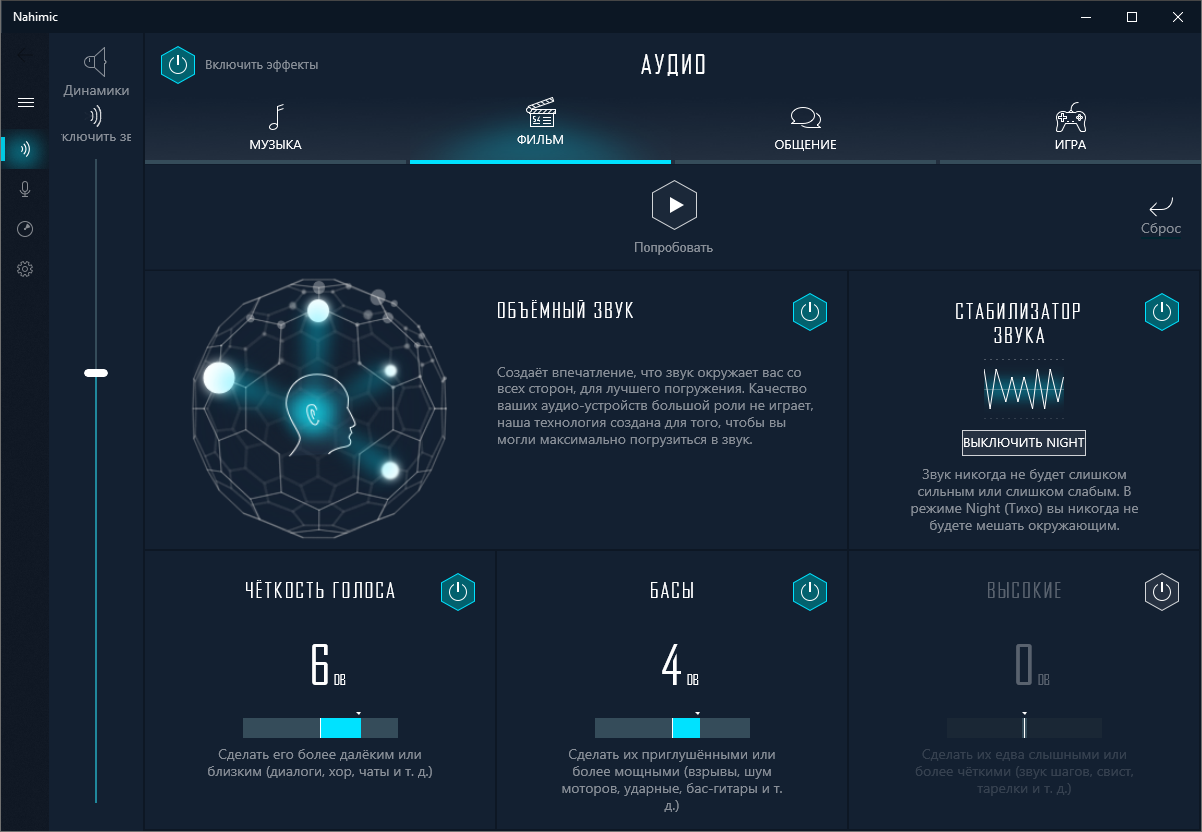

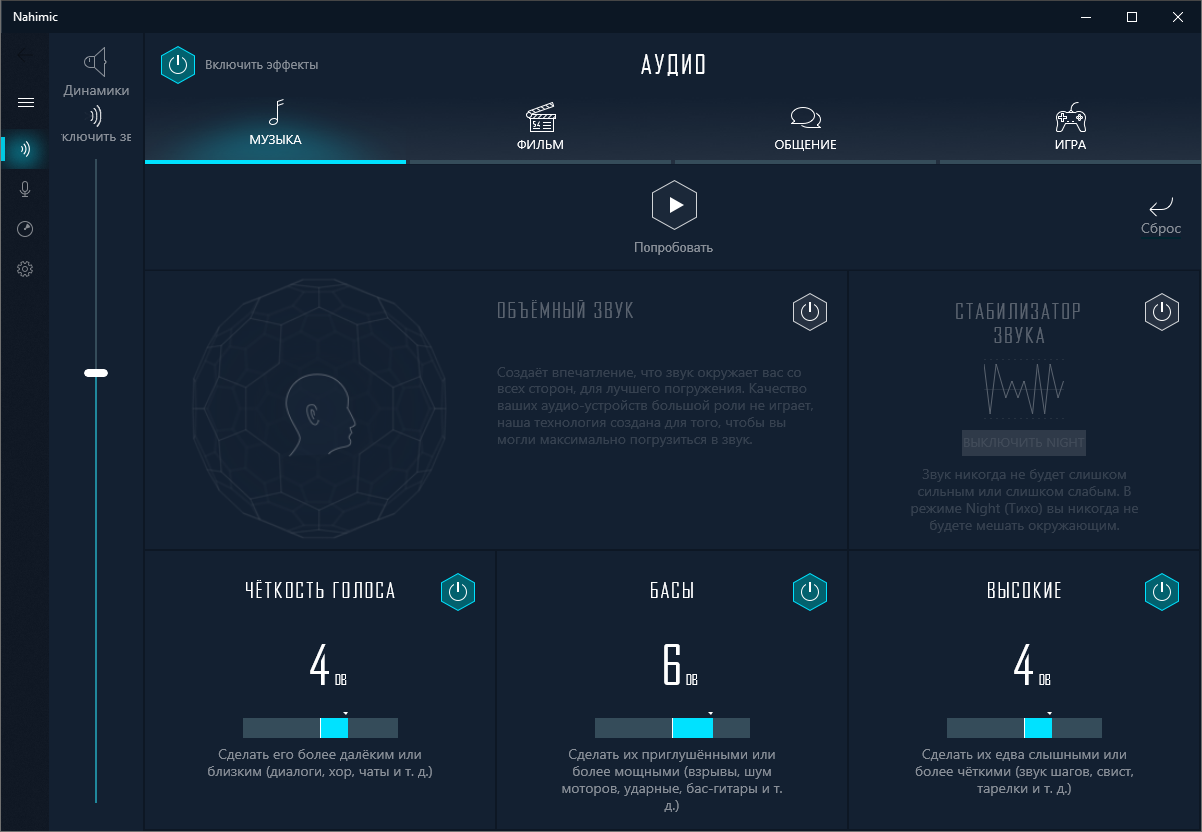

Разительное влияние на картину звучания оказывают модифицируемые профили в Nahimic. Также здесь есть раздел для улучшения получаемого с микрофона звука, а также Sound Tracker для игр жанра FPS.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

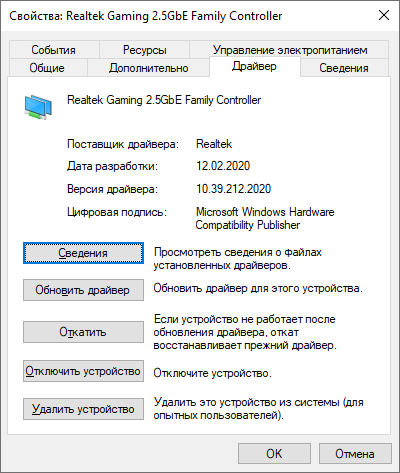

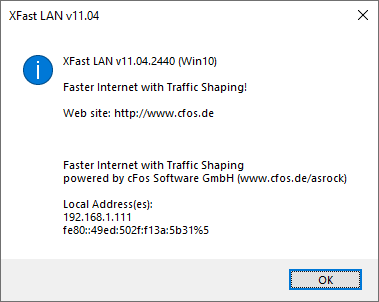

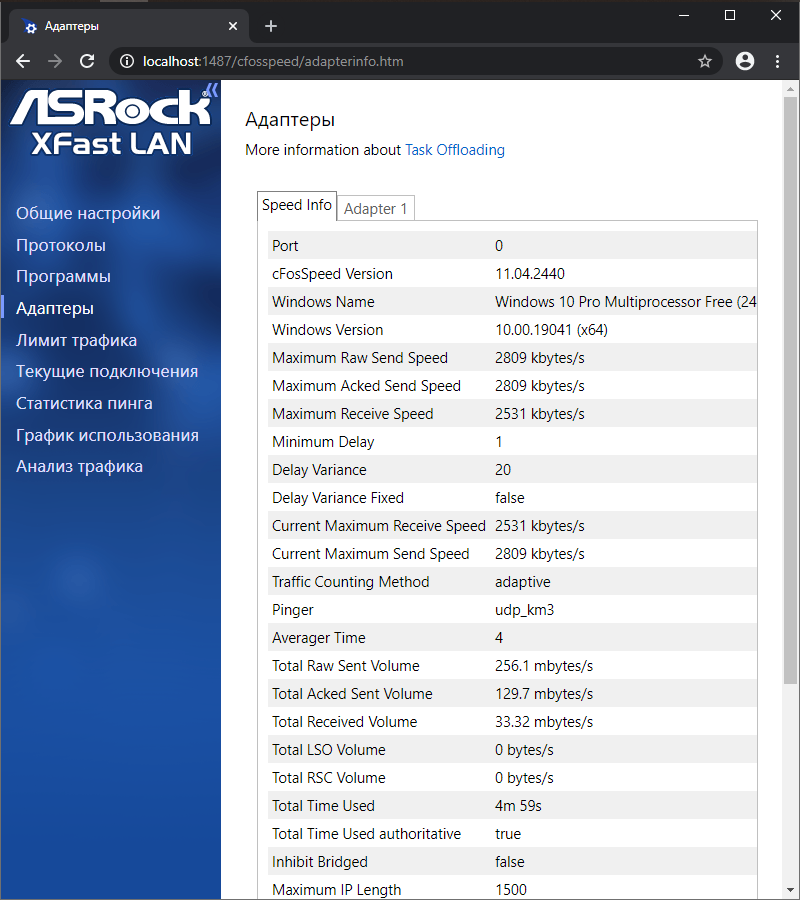

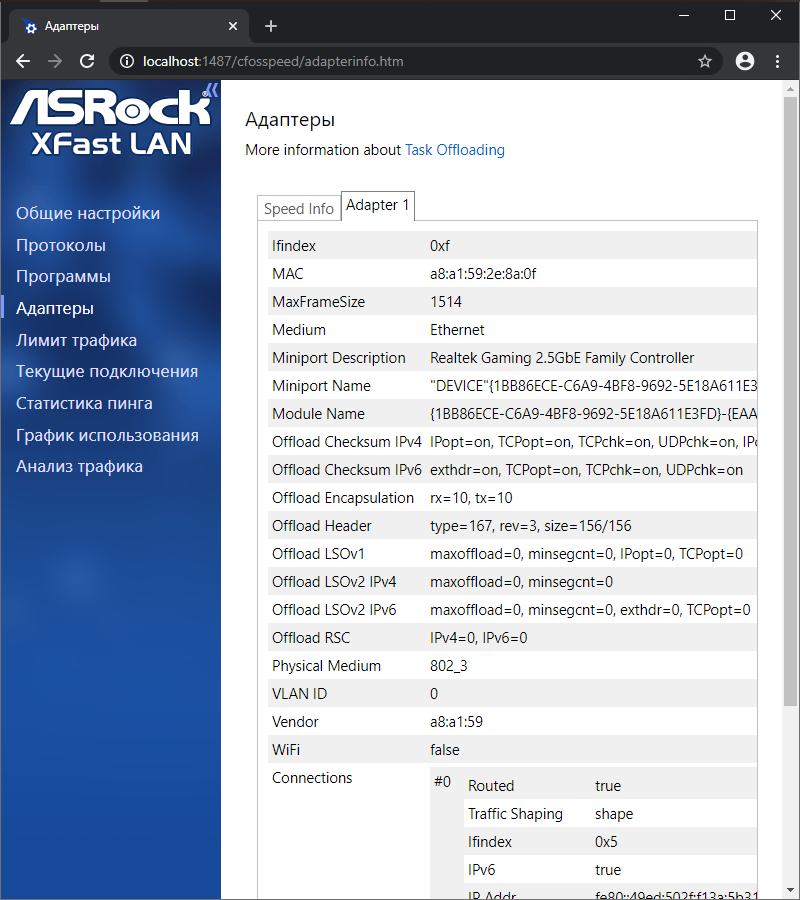

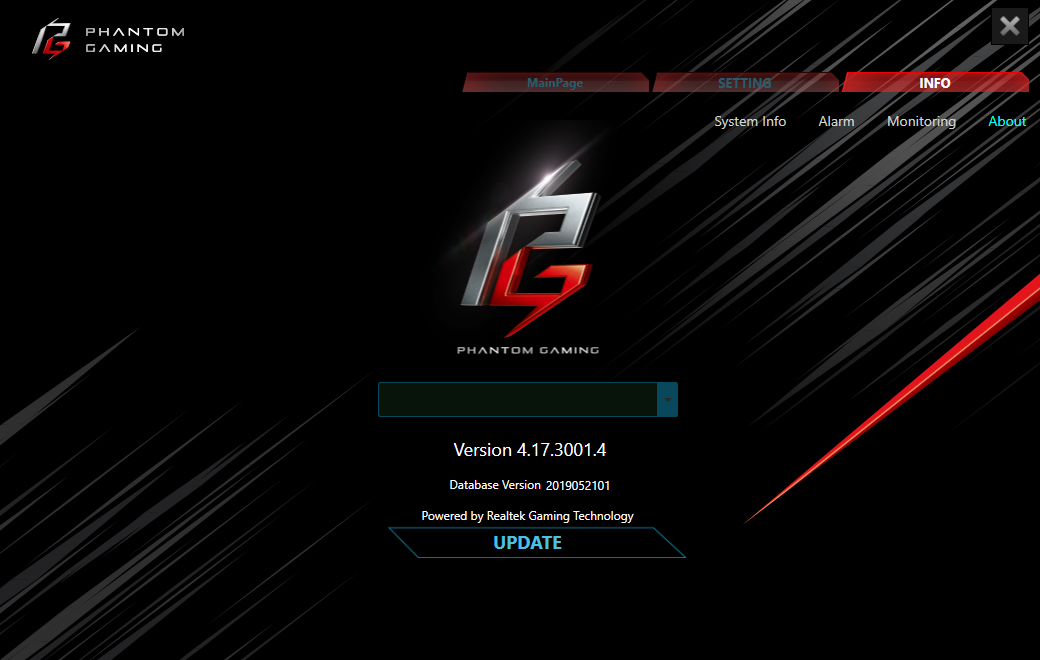

Версии программ сетевой направленности абсолютно совпали с теми, что использовались в недавнем обзоре родственной модели, потому нет необходимости вновь заострять внимание на них — инсталляция и работа были беспроблемными, используемый сетевой адаптер корректно опознавался.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

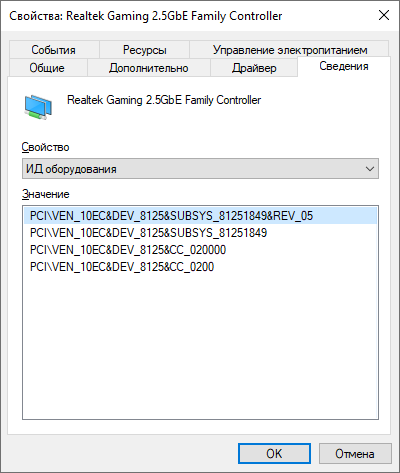

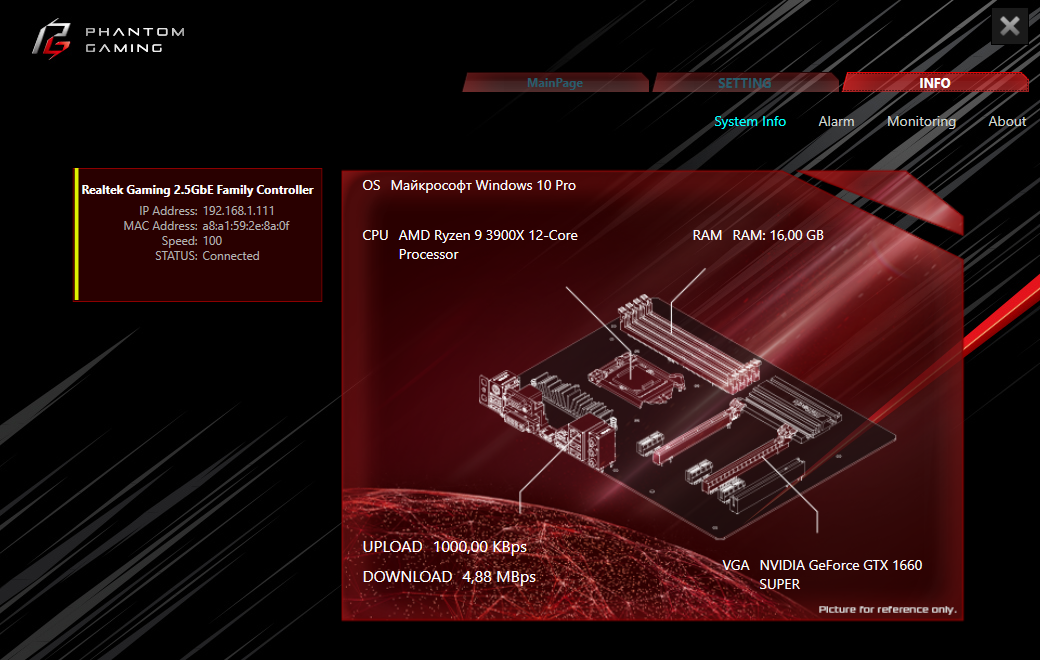

Детальные сведения о его модели находятся на скриншотах ниже.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Тестовый стенд

В состав открытого стенда вошли:

Разгонный потенциал

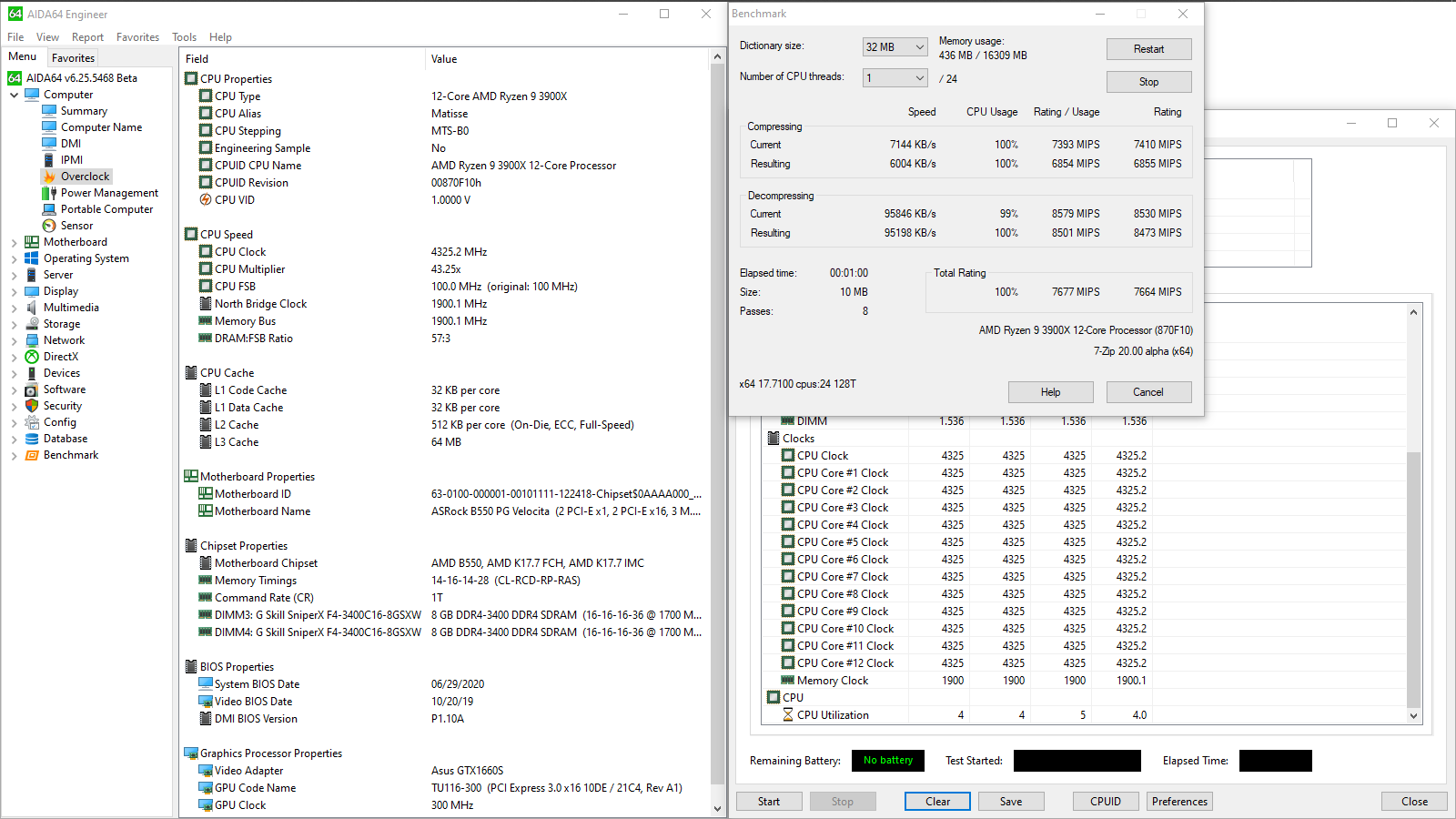

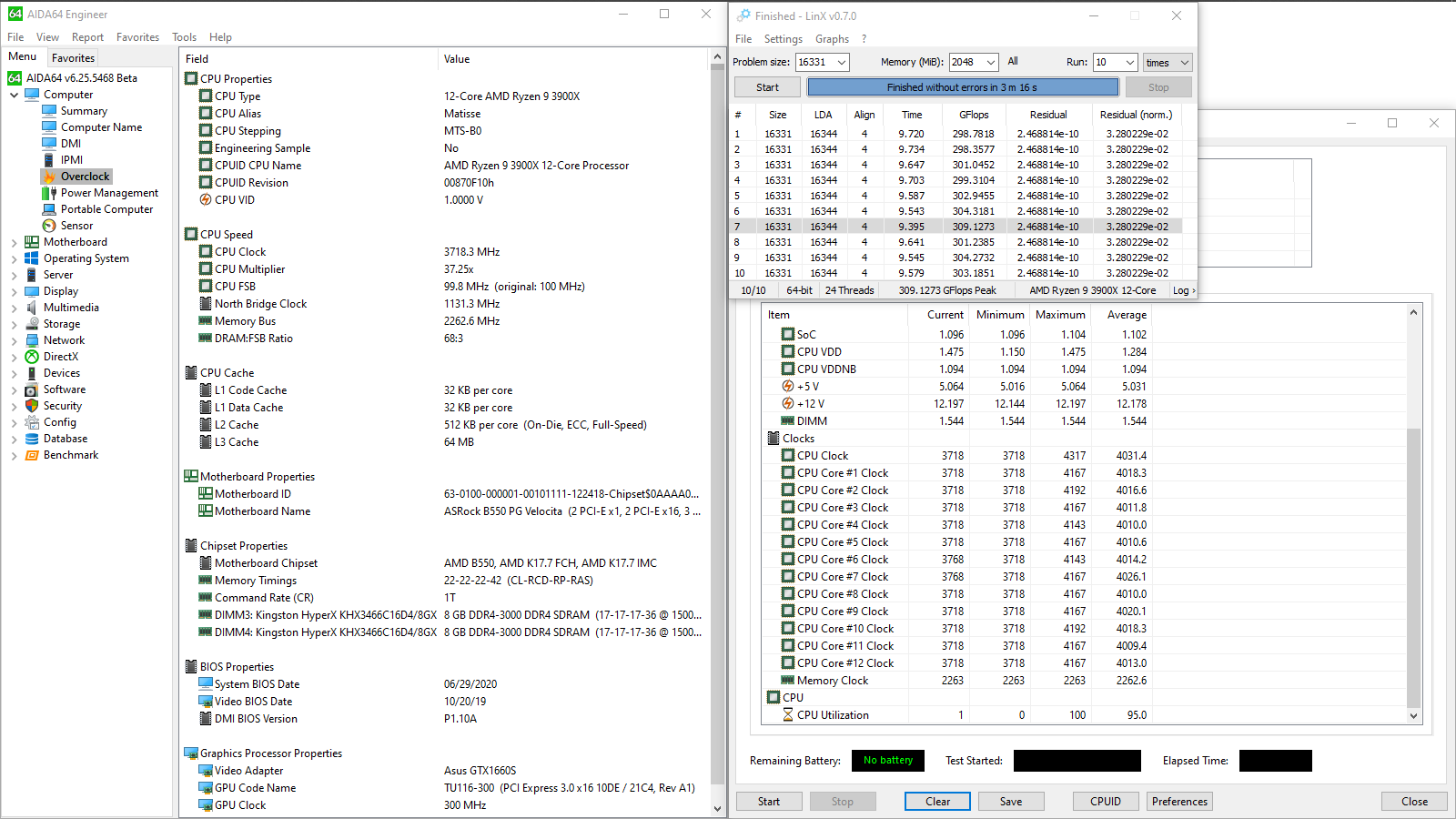

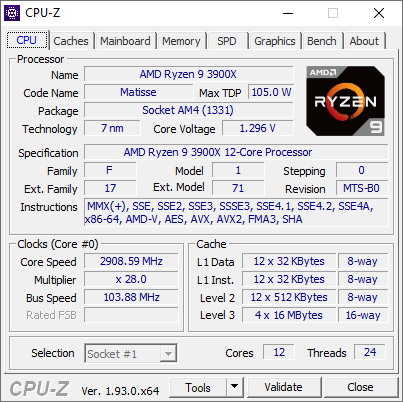

Все эксперименты проходили с прошивкой 1.10A (AMD AGESA ComboAM4v2PI 1.0.0.2). Штатные настройки:

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

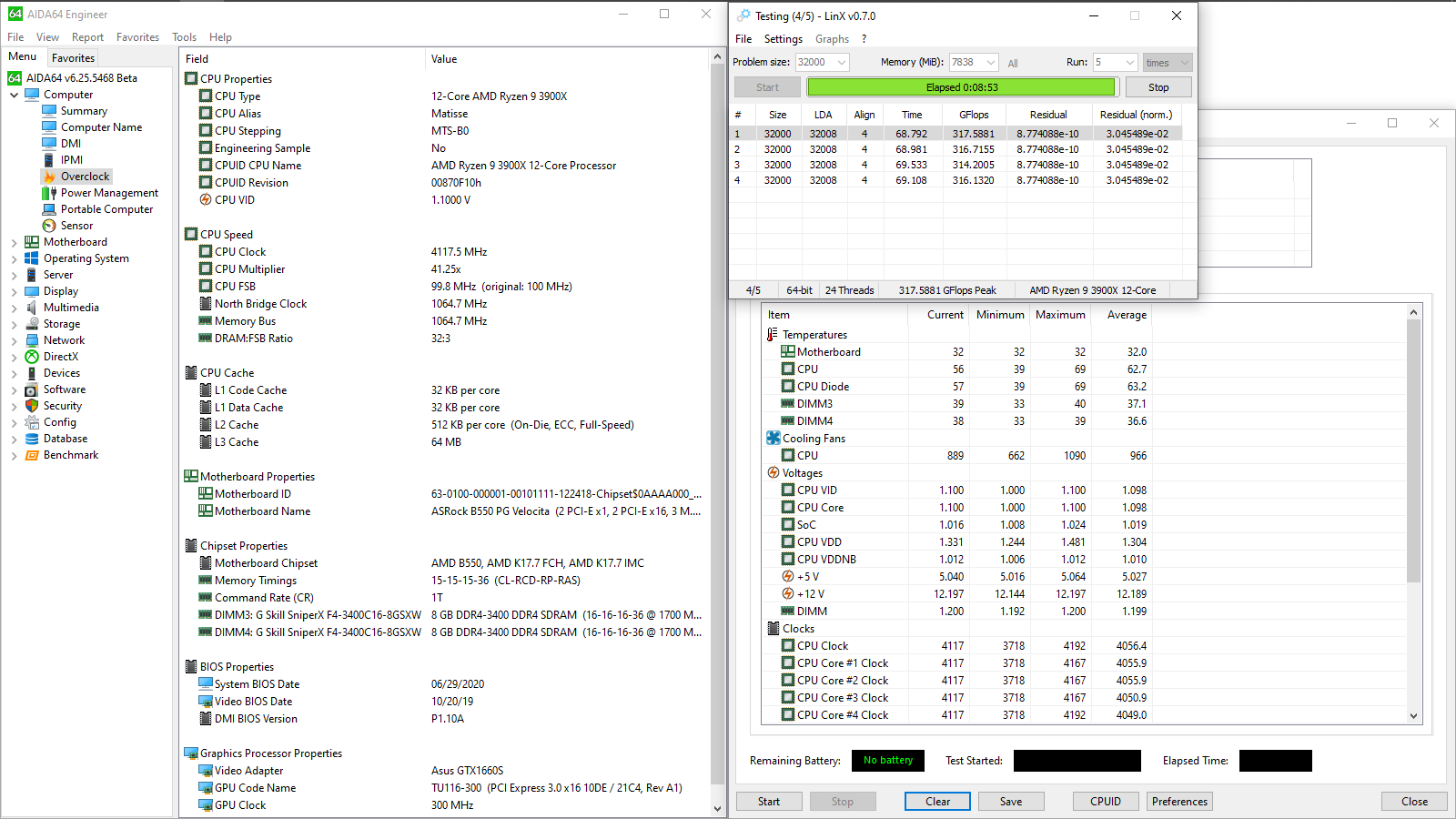

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4617 МГц. CPU Diode (max) — 57 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4002–4133 МГц. CPU Diode (max) — 65 °C.
Cinebench R15 CPU (Single Core) — 212 cb. CPU VDD Voltage (avg) — 1,434 В. CPU Diode (avg) — 58,1 °C.
Cinebench R15 CPU — 3084 cb. CPU VDD Voltage (avg) — 1,205 В. CPU Diode (avg/max) — 62,2/67 °C.

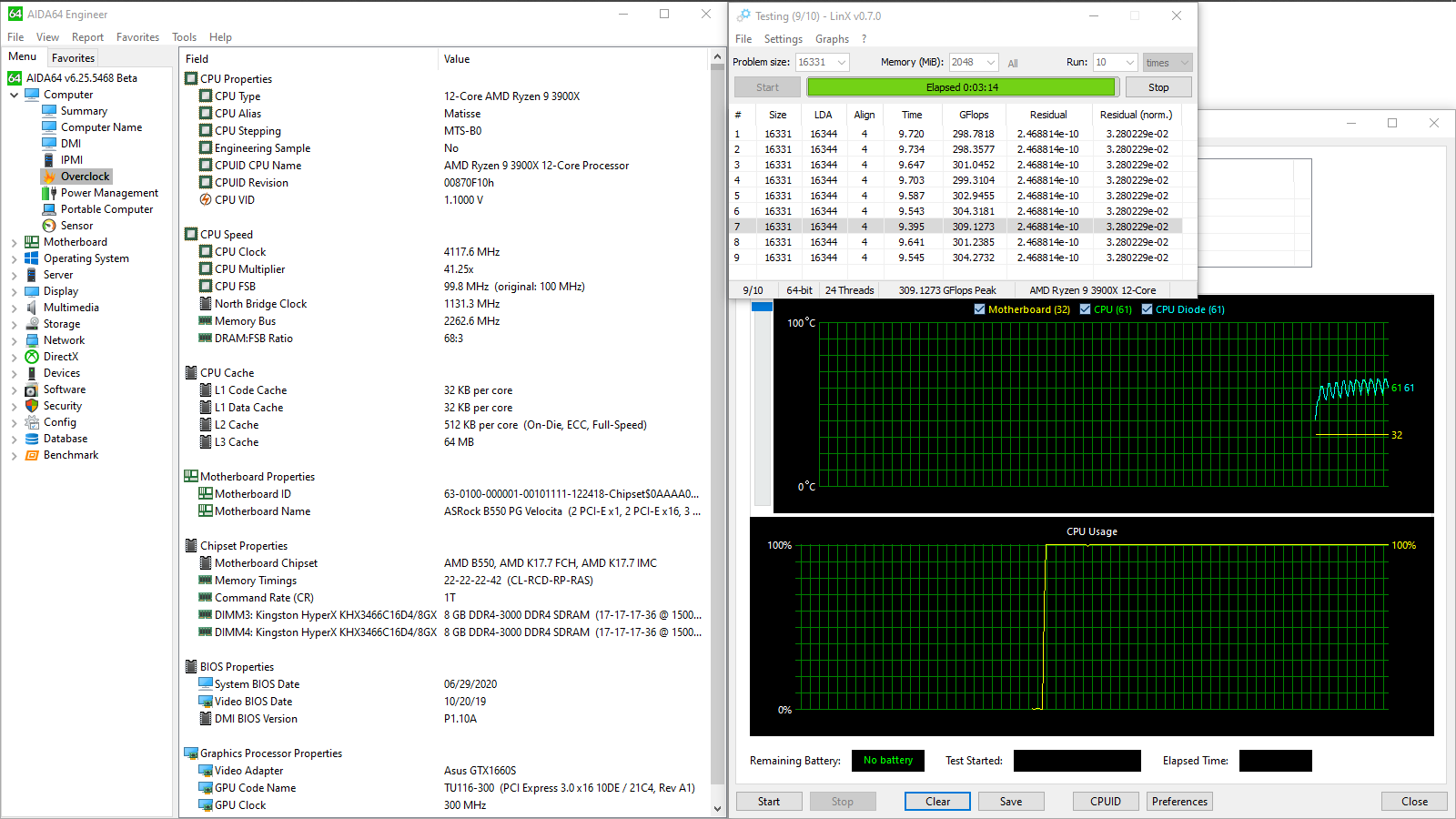

LinX v0.7.0 (5 Runs, Problem size: 32000). CPU Diode (avg/max) — 63,2/69 °C.

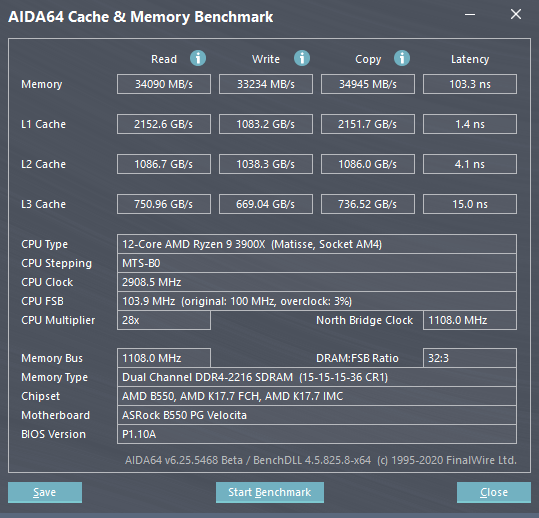

GFlops Peak — 317,59. AIDA64 Cache & Memory Benchmark Latency — 99,6 ns. CPU Clock (peak) — 4641,2 МГц.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Граничные уровни потребления энергии — 35–188 Вт (без учёта нетипичного всплеска, вызванного, вероятнее всего, активацией режима 3D у GPU). Продуктивность системы во многопоточном бенчмарке Cinebench R15 вышла сниженной, очевидно влияние заметно меньшего, чем везде, действующего напряжения ЦП, равно как ниже вышла и его рабочая температура.

ASRock B550 PG Velocita

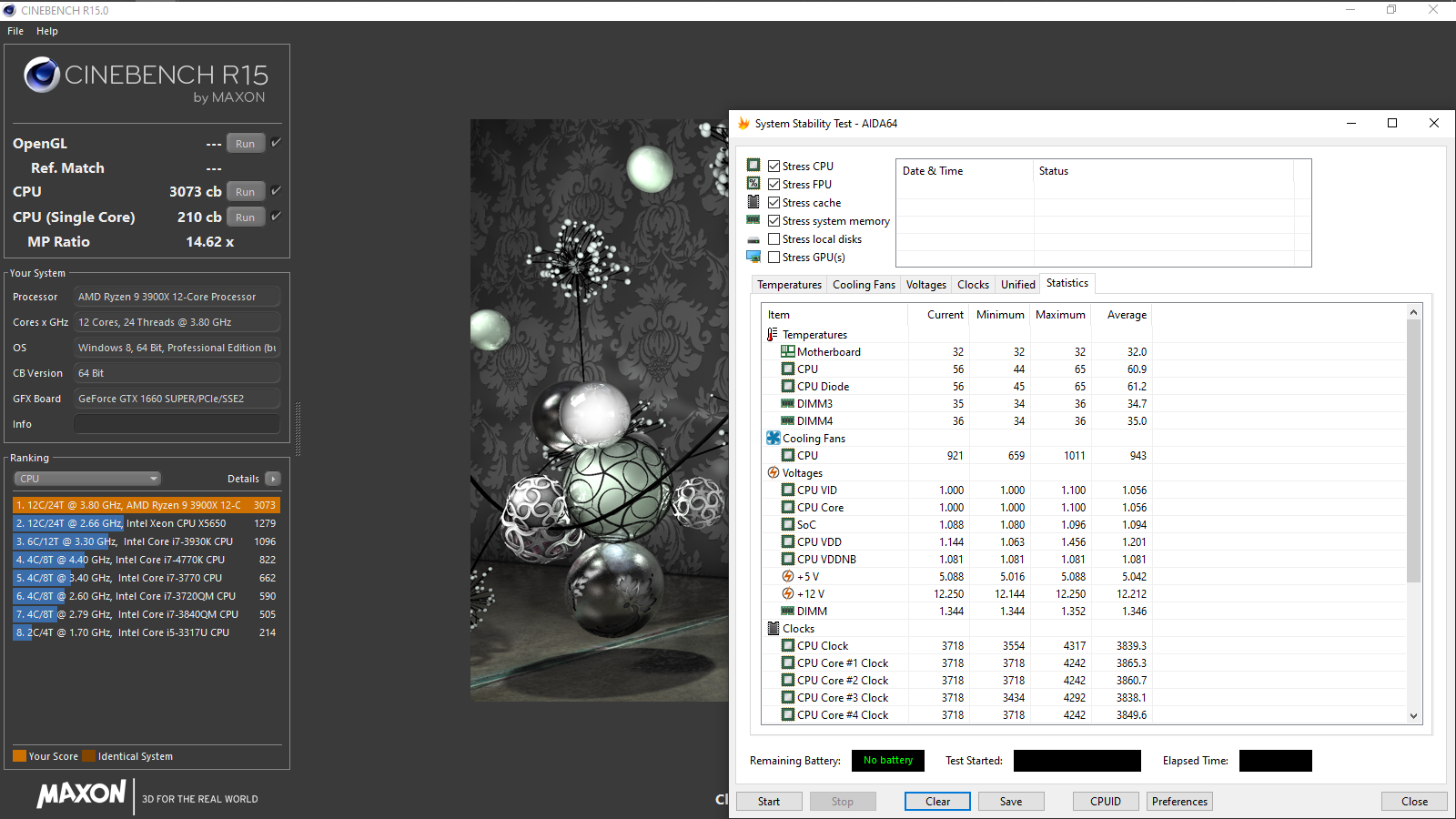

Активация XMP: Memory Frequency — 3400 МГц, DRAM Voltage — 1,35 В, SOC Voltage — 1,088 В.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4617 МГц. CPU Diode (max) — 61 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4017–4118 МГц. CPU Diode (max) — 67 °C.

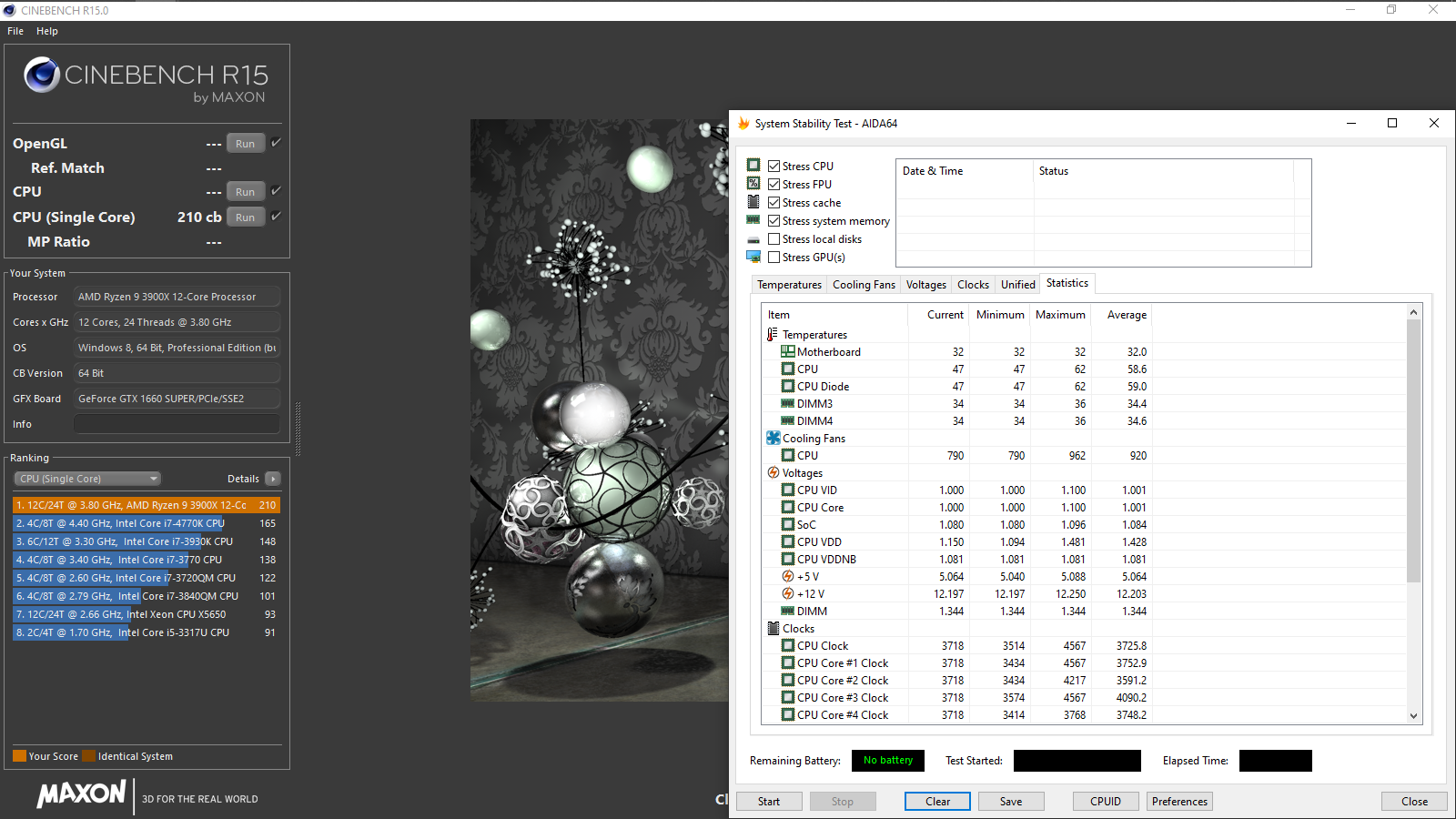

Cinebench R15 CPU (Single Core) — 210 cb. CPU VDD Voltage (avg) — 1,43 В. CPU Diode (avg) — 59 °C.
Cinebench R15 CPU — 3073 cb. CPU VDD Voltage (avg) — 1,205 В. CPU Diode (avg/max) — 61,2/65 °C.
LinX v0.7.0 (5 Runs, Problem size: 32000). CPU Diode (avg/max) — 62,3/68 °C.
GFlops Peak — 334,24. AIDA64 Cache & Memory Benchmark Latency — 69,9 ns. CPU Clock (peak) — 4641,7 МГц.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Граничные уровни потребления энергии — 37–189 Вт. Произошёл ожидаемый рост производительности подсистемы памяти и, как следствие, видно ускорение в LinX.

ASRock B550 PG Velocita

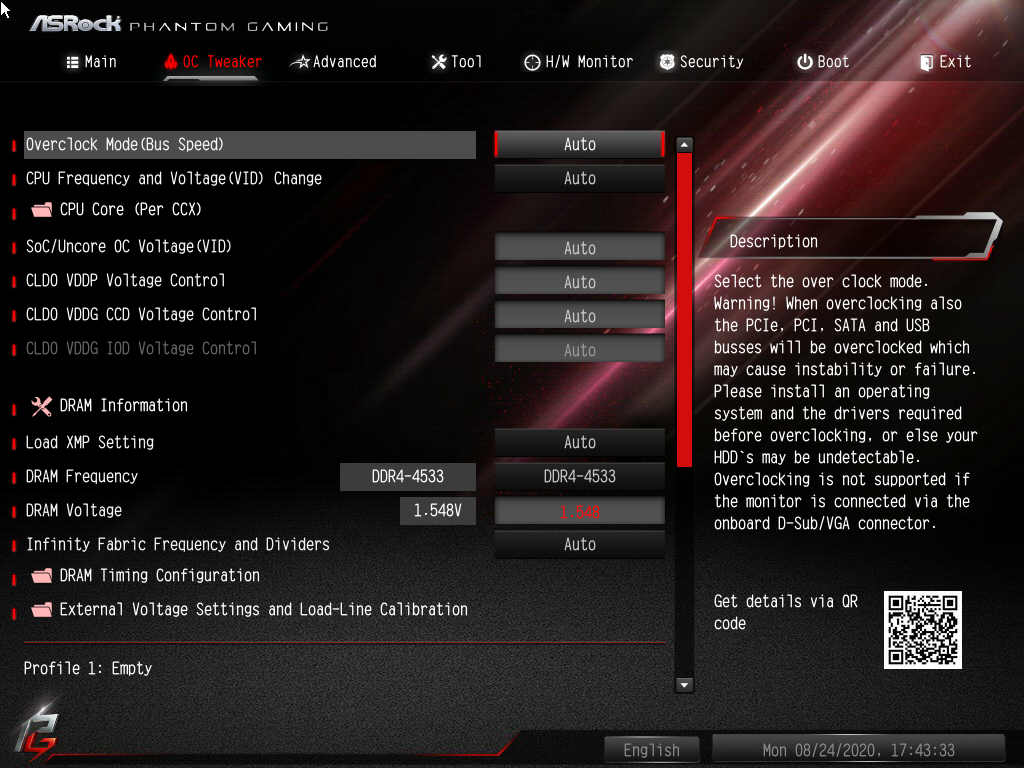

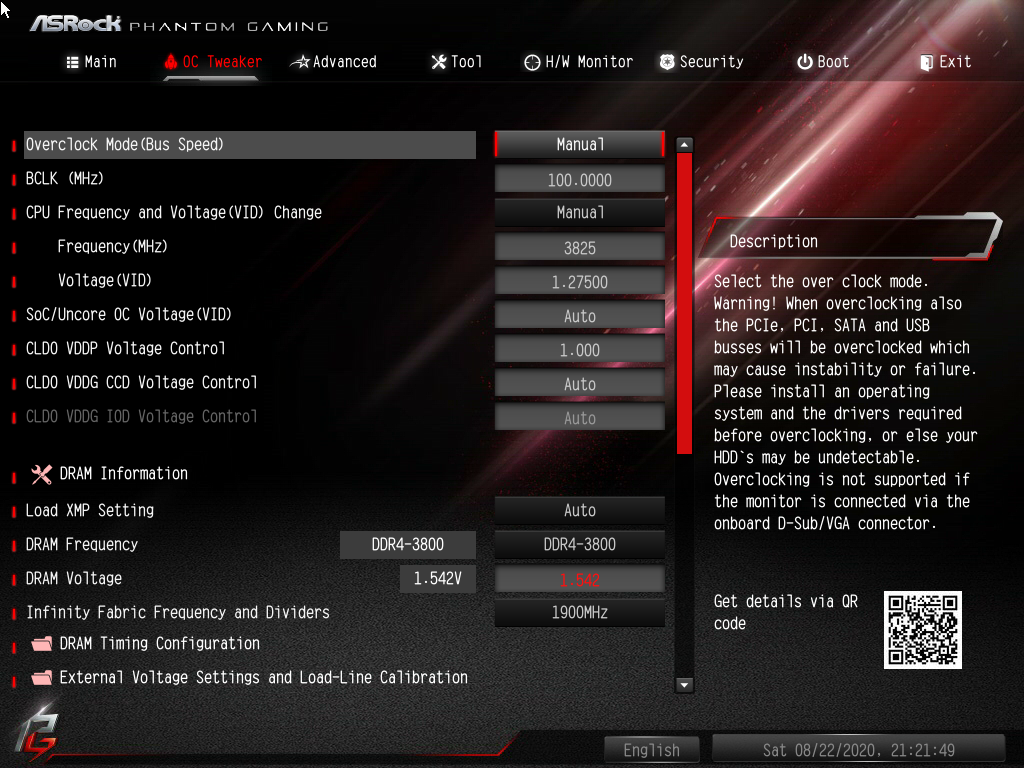

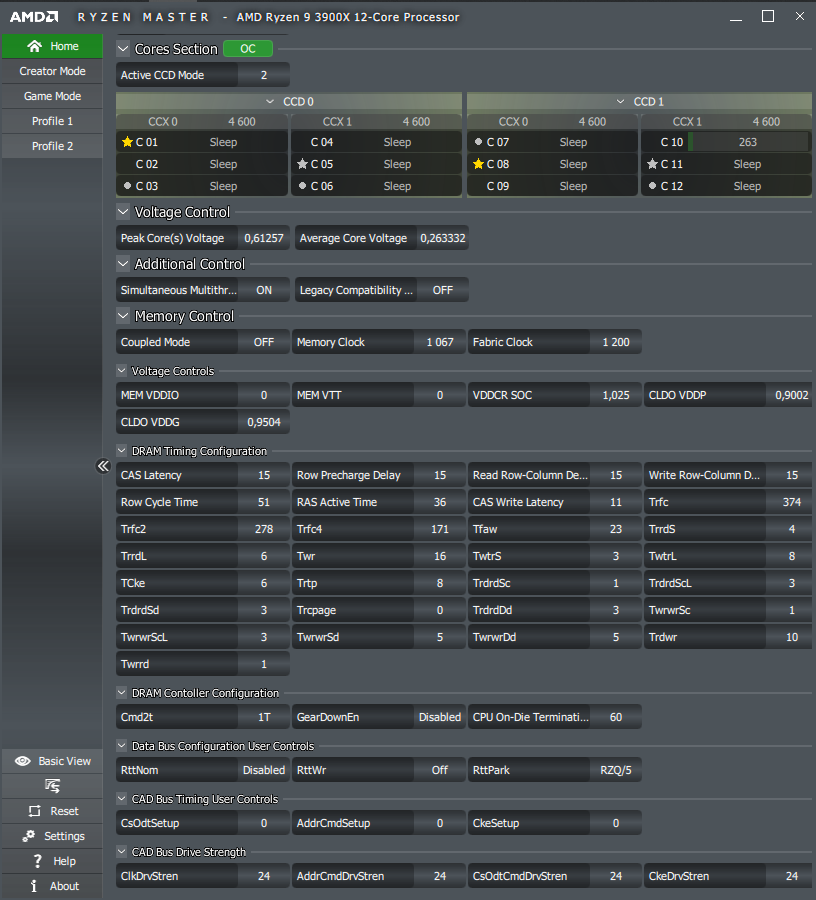

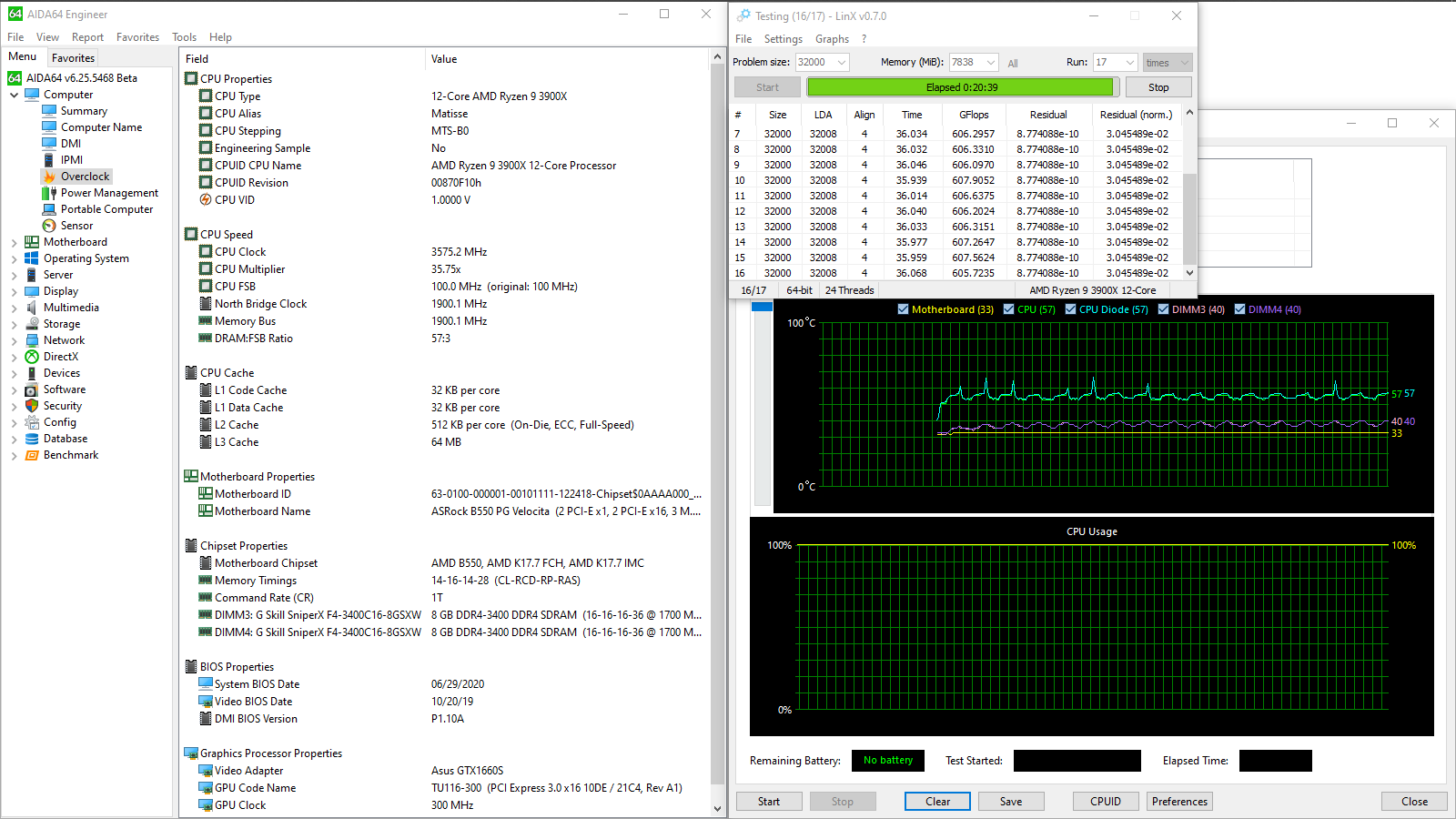

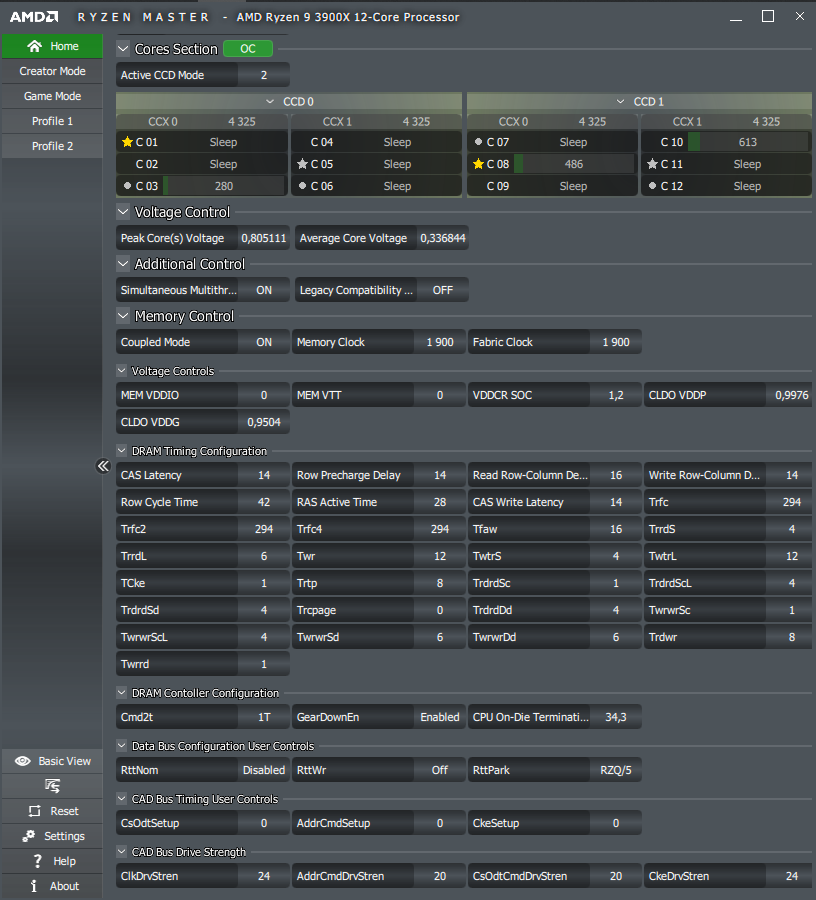

Разгон ОЗУ: Memory Frequency — 3800 МГц, DRAM Voltage — 1,542 В, SOC Voltage — 1,11 В, SOС LLC — Level 1, CPU Fan — максимальные обороты. Общий подход такой же, как и в обзоре ASUS ROG Crosshair VIII Formula.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Дополнительный вентилятор работал согласно штатным алгоритмам замедления устройства, что вылилось в близкие к 975 об/мин цифры, чего было вполне достаточно для безошибочного функционирования системы в плановых стресс-тестах.

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4600 МГц. CPU Diode (max) — 58 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4020–4131 МГц. CPU Diode (max) — 69 °C.

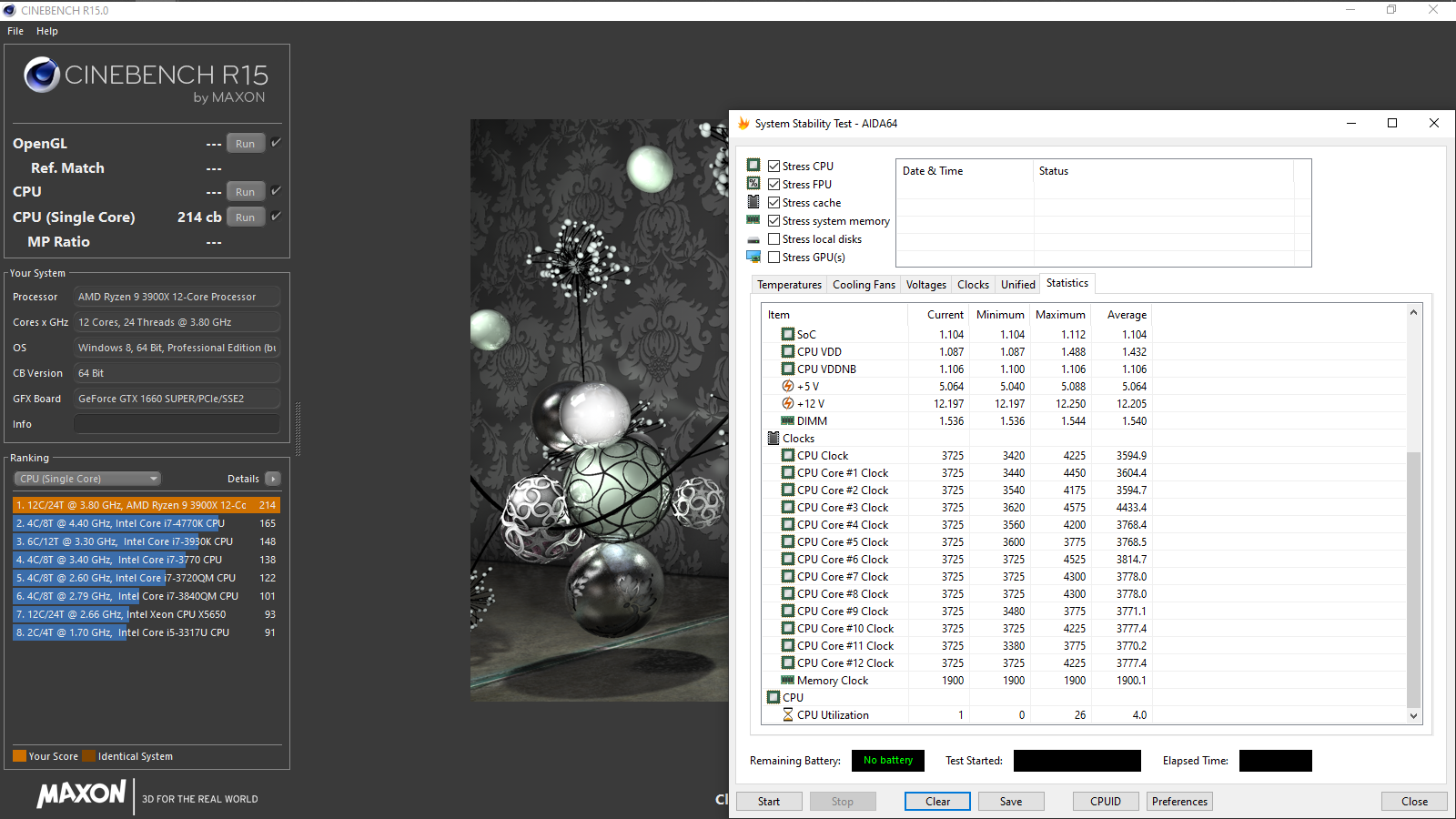

Cinebench R15 CPU (Single Core) — 214 cb. CPU VDD Voltage (avg) — 1,432 В. CPU Diode (avg) — 58,3 °C.
Cinebench R15 CPU — 3126 cb. CPU VDD Voltage (avg) — 1,208 В. CPU Diode (avg/max) — 59,4/64 °C.
LinX v0.7.0 (17 Runs, Problem size: 32000). VRM Sensor (max) — 44 °C. CPU Diode (avg/max) — 55,4/67 °C.

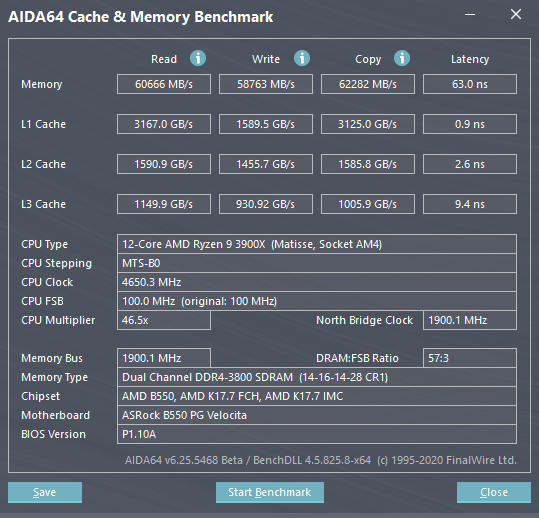

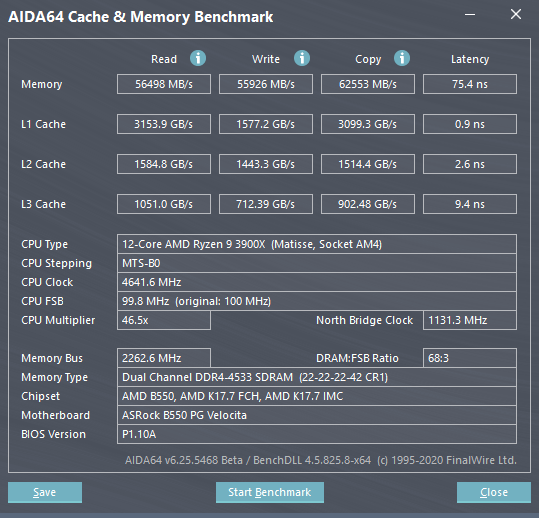

GFlops Peak — 607,56. AIDA64 Cache & Memory Benchmark Latency — 63 ns. CPU Clock (peak) — 4650,3 МГц.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Граничные уровни потребления энергии — 40–179 Вт. Система получила заметное ускорение, но результаты во многопоточных бенчмарках всё ещё немного уступают полученным на конкурирующих продуктах. Очевиден факт сдерживания доступной мощности лимитами, о чём недвусмысленно говорят низкие цифры потребления.

ASRock B550 PG Velocita

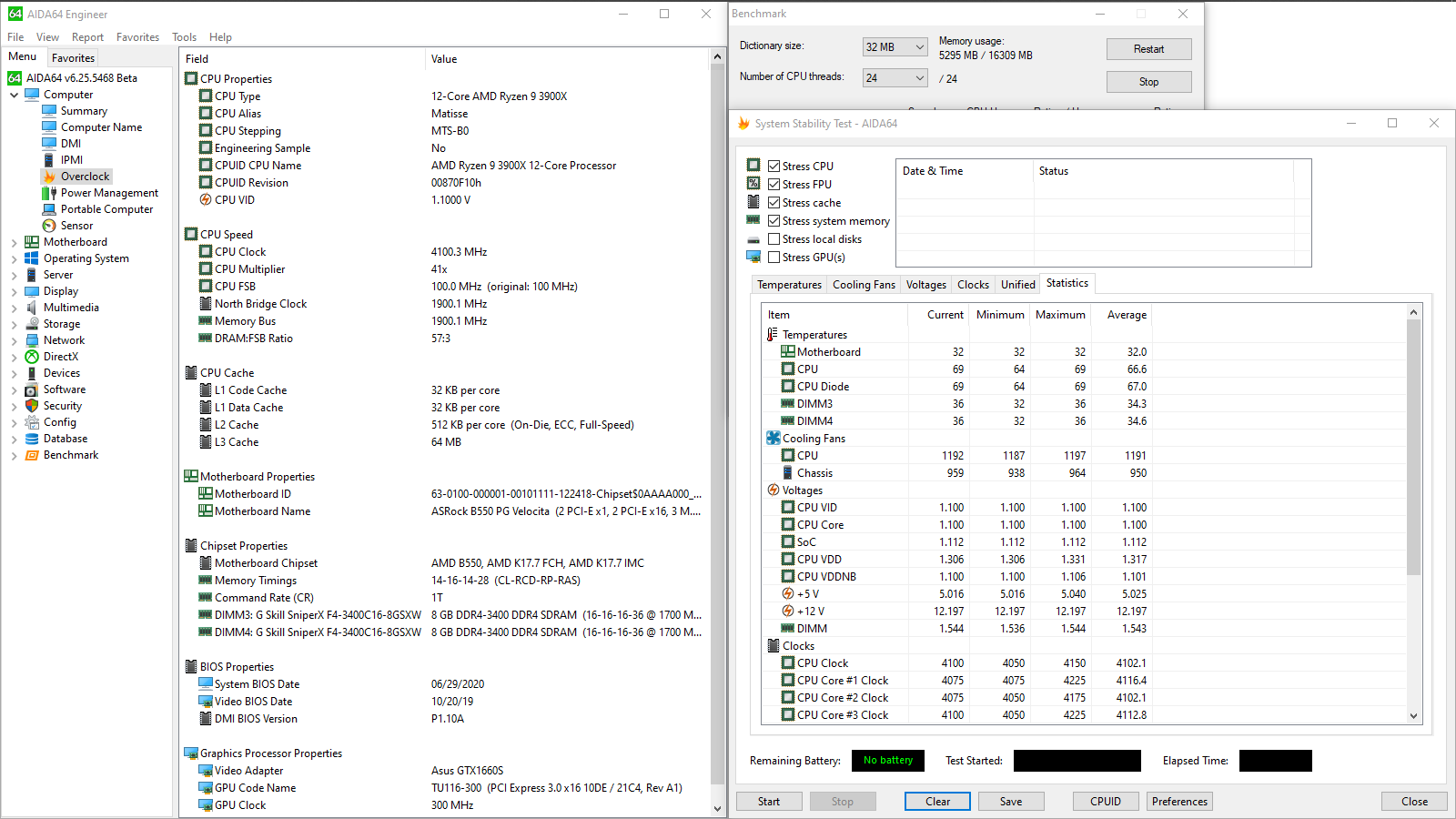

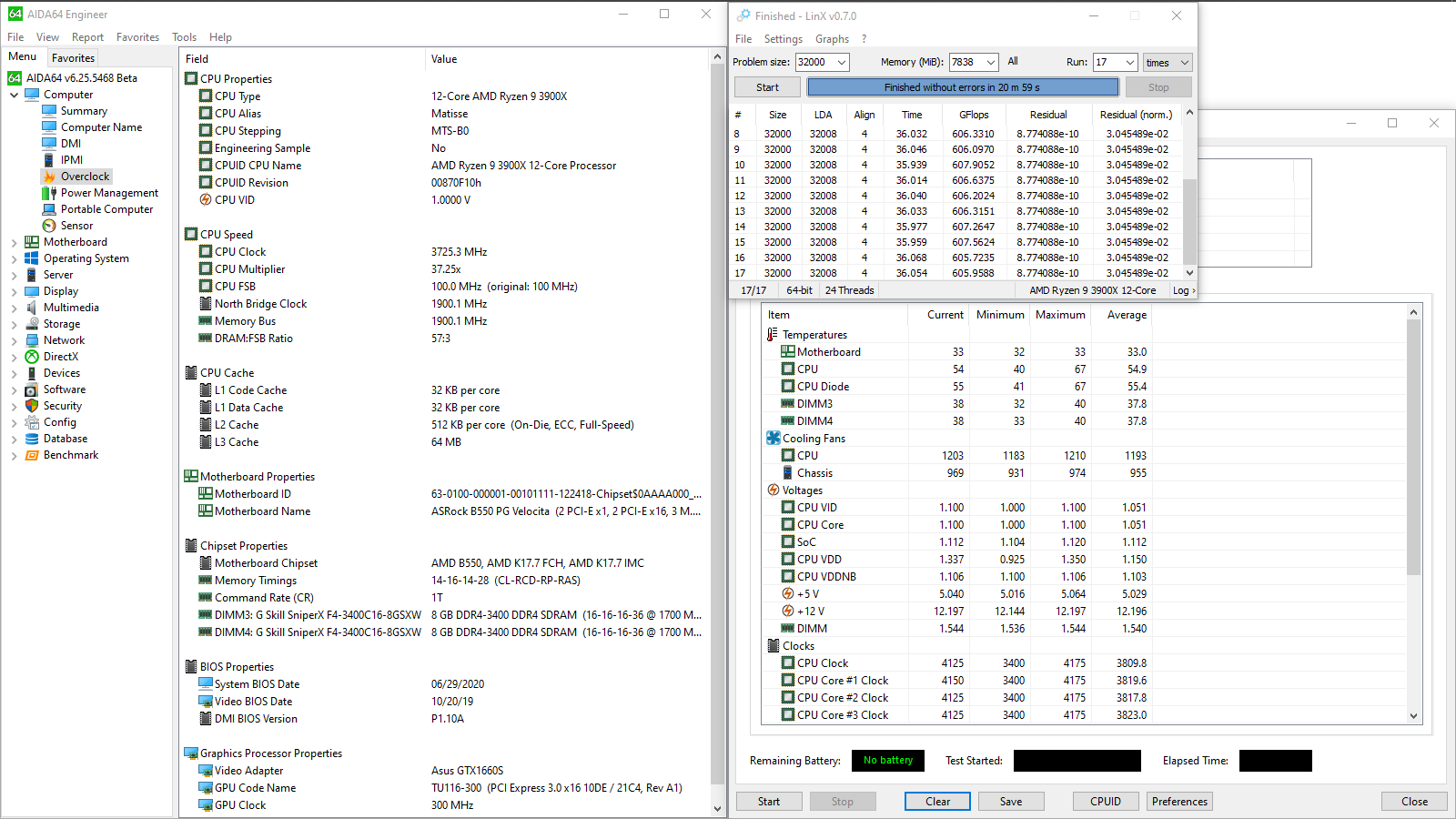

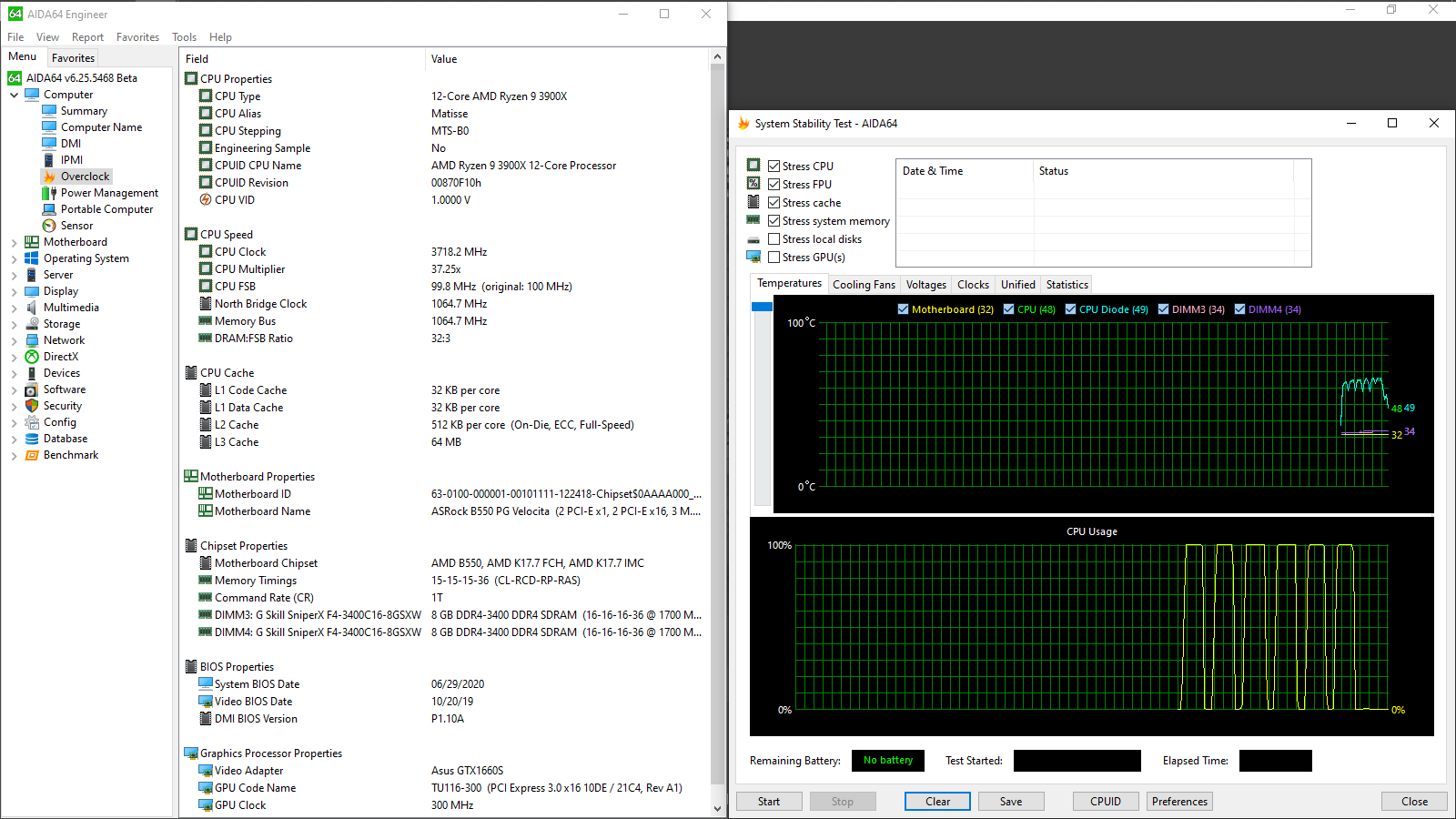

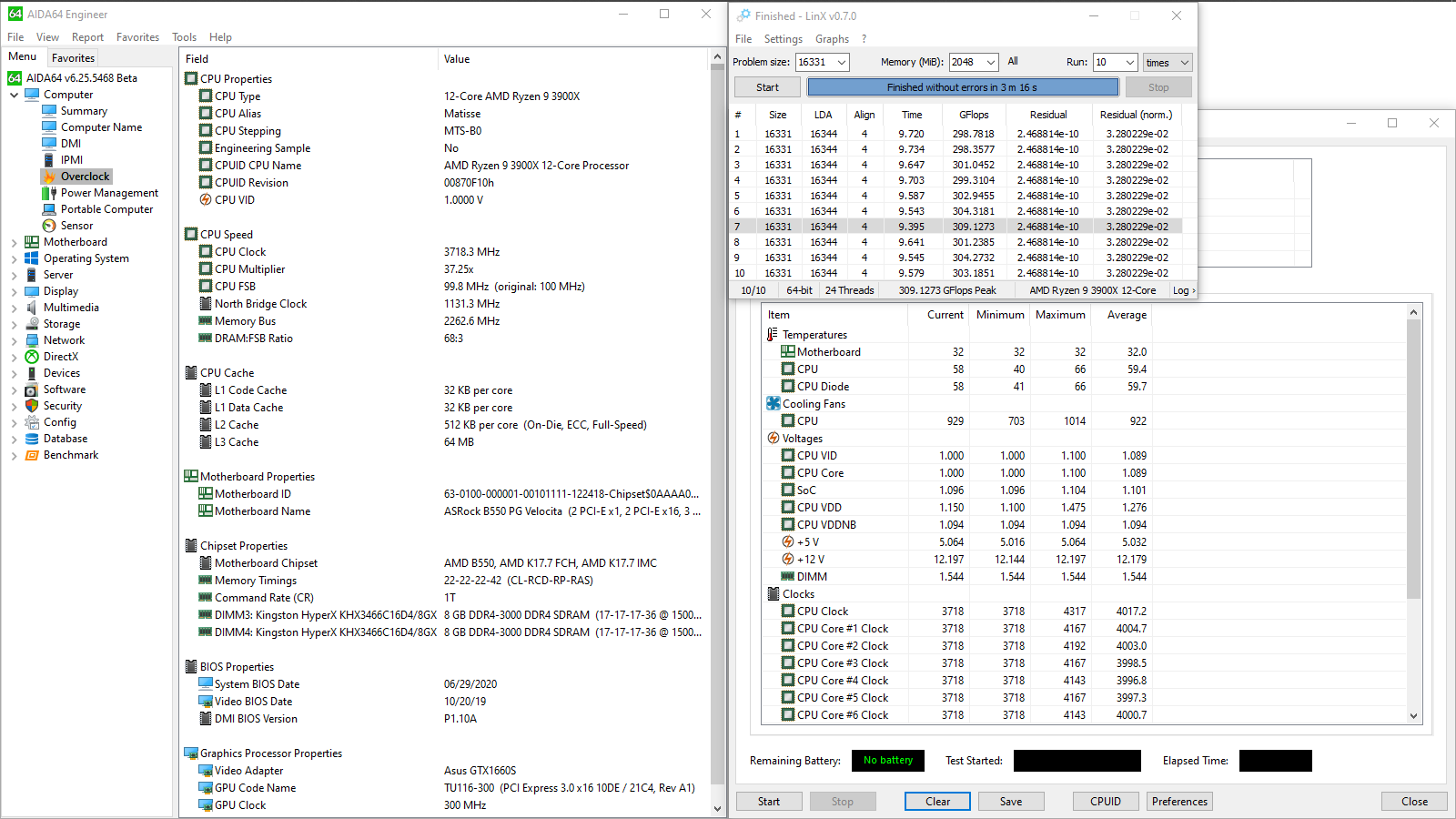

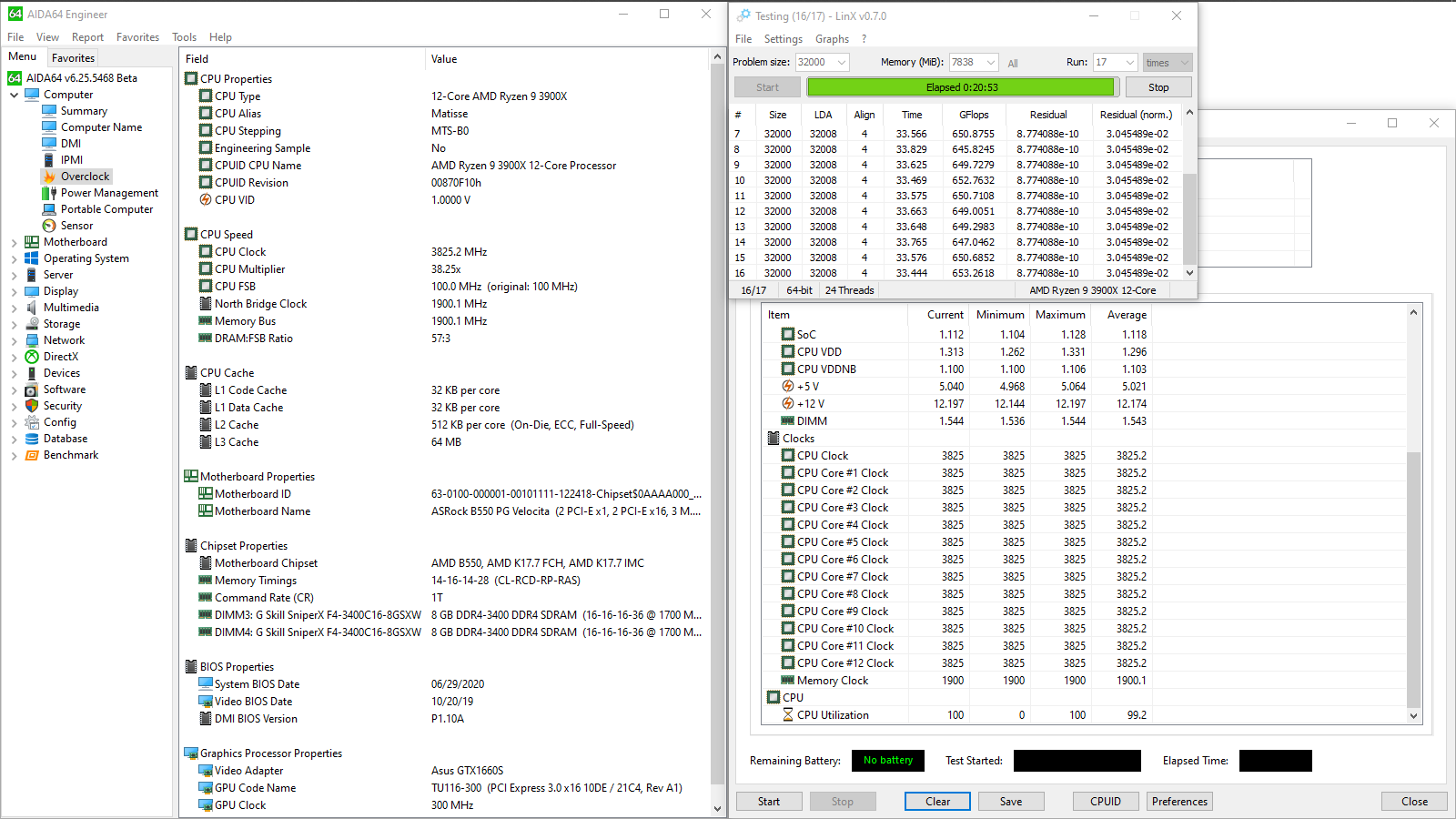

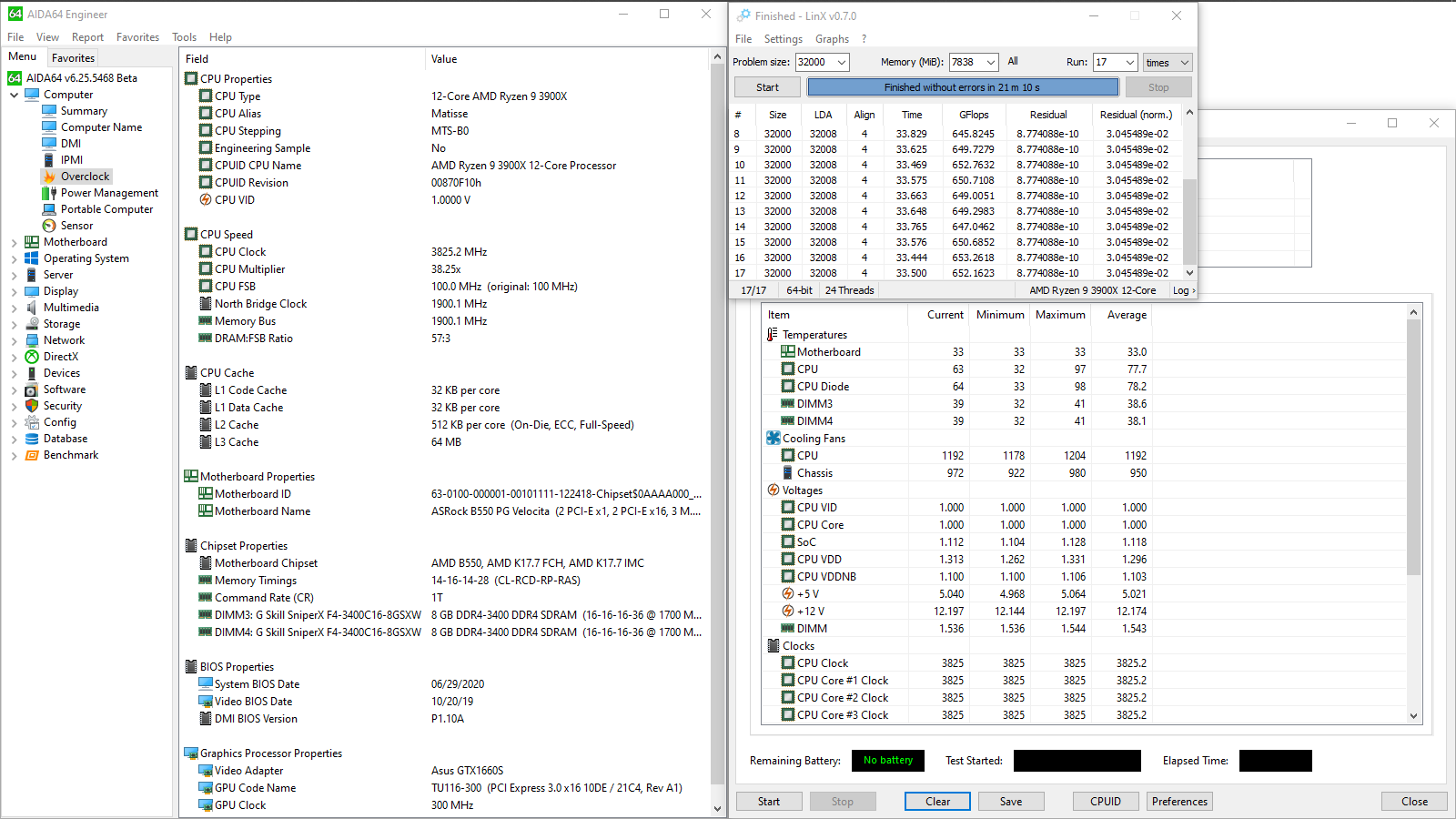

Тепловой тест VRM. К настройкам из предыдущего блока добавлены: CPU Core Ratio — 38.25, CPU Voltage —1,275 В + 55 мВ (offset), CPU LLC — Level 1.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Величина offset компенсирует падение уровня, вызванное невнятной стабилизацией с максимально доступным профилем LLC, поведение испытуемой сильно похоже на виденное в подобных условиях у ASUS TUF Gaming B550M-Plus (Wi-Fi). Модифицированные лимиты (до сверхвысоких) вернули производительность системы на уровень, свойственный прежде протестированным устройствам.

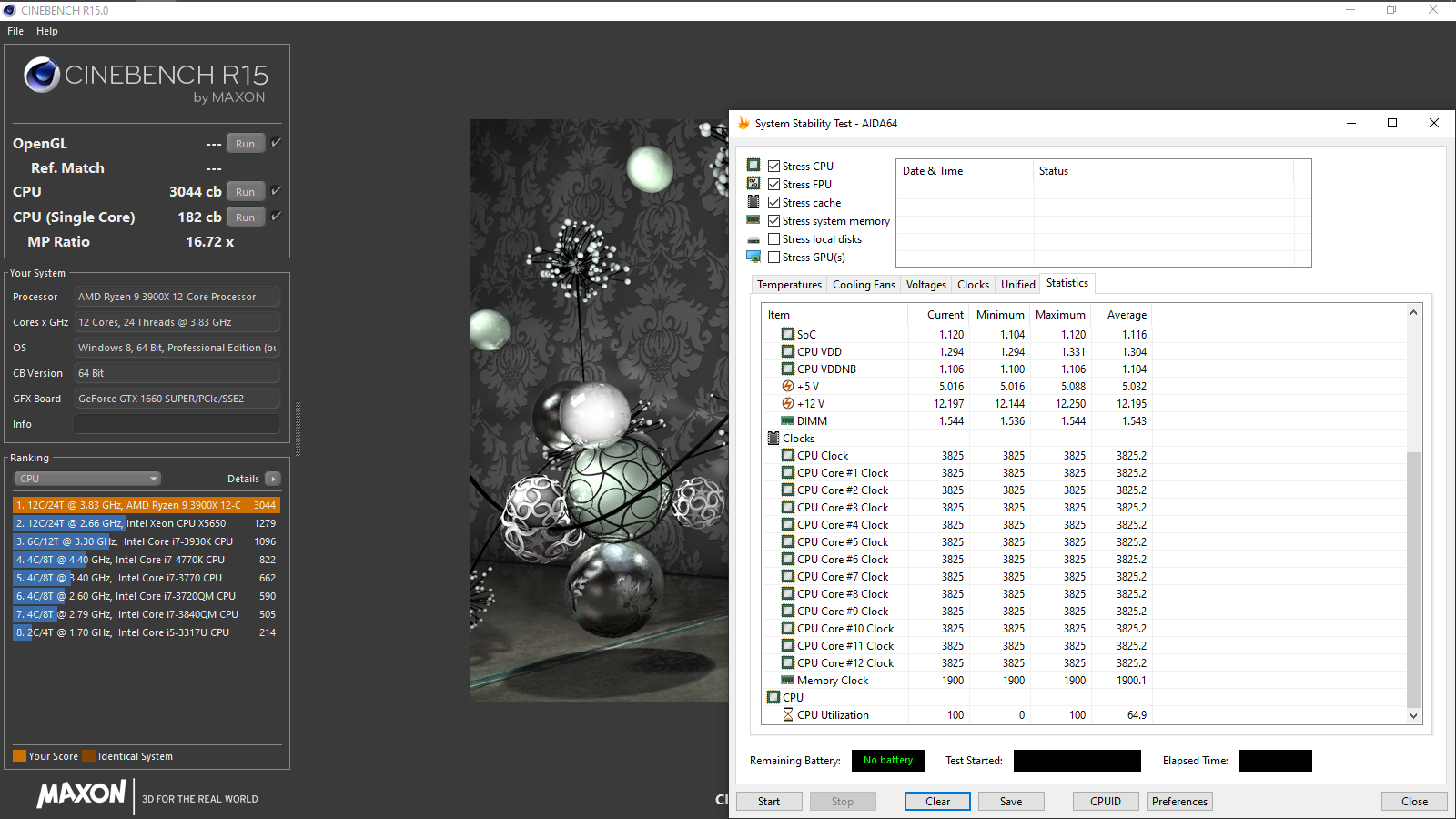

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 3825 МГц. CPU Diode (max) — 46 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 3825 МГц. CPU Diode (max) — 66 °C.
Cinebench R15 CPU (Single Core) — 182 cb. CPU VDD Voltage (avg) — 1,33 В. CPU Diode (avg) — 49 °C.
Cinebench R15 CPU — 3044 cb. CPU VDD Voltage (avg) — 1,304 В. CPU Diode (avg/max) — 65,4/73 °C.

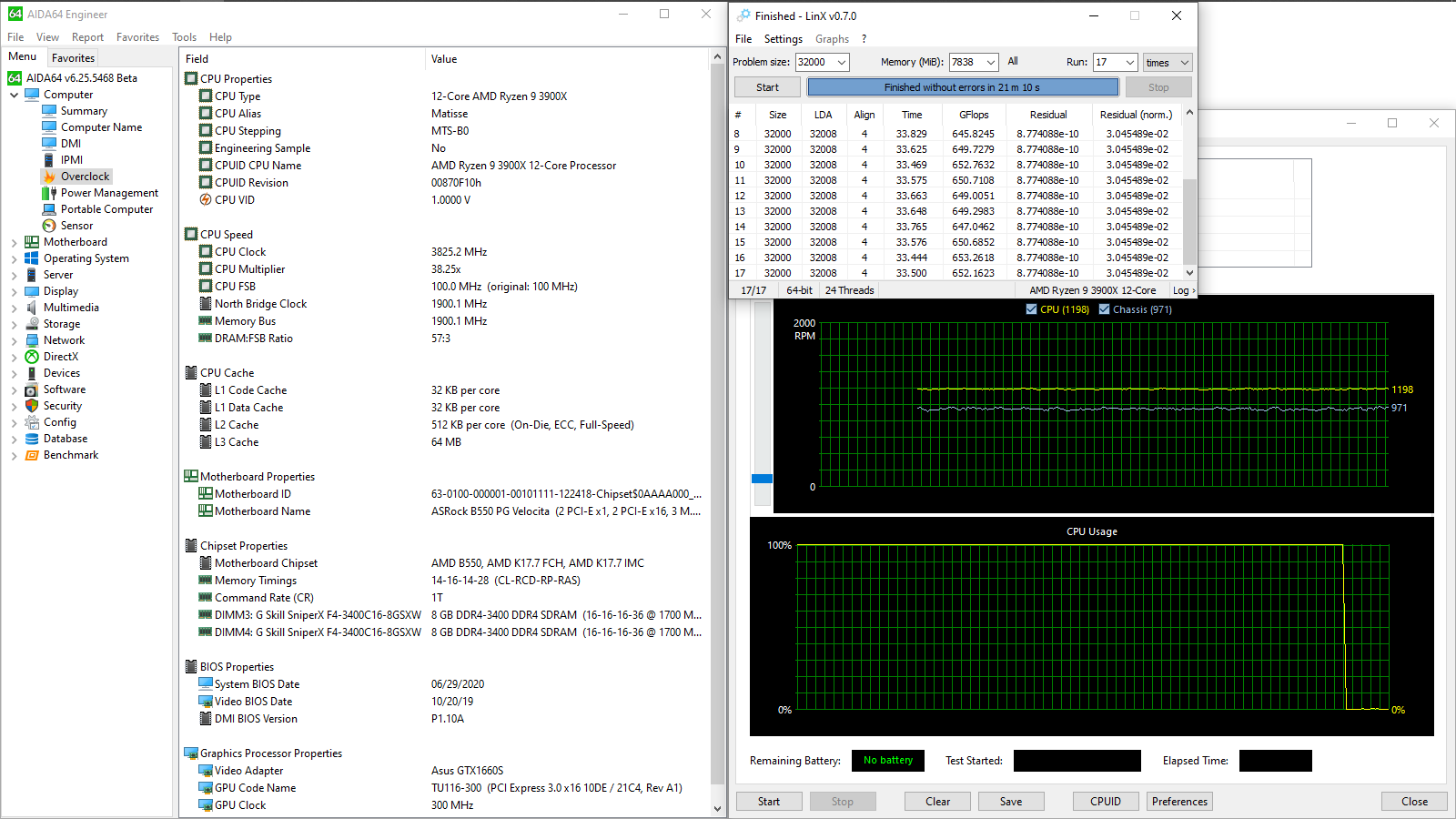

LinX v0.7.0 (17 Runs, Problem size: 32000). VRM Sensor (max) — 56 °C. CPU Diode (avg/max) — 78,2/98 °C.
GFlops Peak — 653,16. AIDA64 Cache & Memory Benchmark Latency — 64,5 ns.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Граничные уровни потребления энергии — 41–326 Вт. Колебания напряжения ЦП уложились между 1,262 и 1,331 В. Во время экспериментов температура окружающей среды равнялась 25–26 градусам. Верхняя грань большего радиатора грелась до 44 °C, меньшего — до 43 °C. Замеры в секторе размещения элементов VRM проводились пирометром на тыльной стороне платы, самую высокую температуру можно было видеть в зоне слева от сокета, она существенно подросла относительно предыдущего этапа тестирования, а сверху над ним я не фиксировал превышения 48 градусов.

ASRock B550 PG Velocita

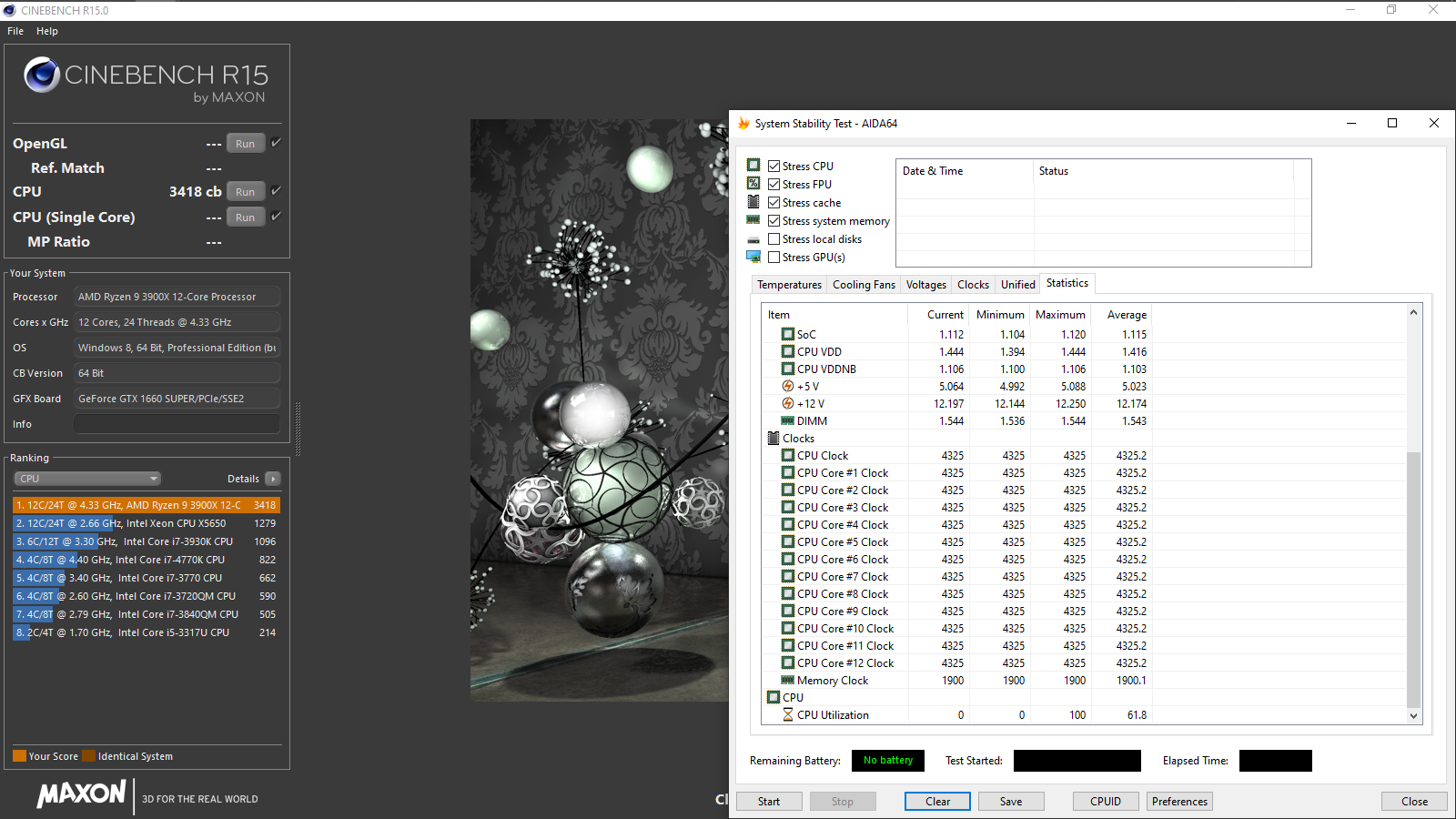

Тестовый Ryzen 9 3900X может ускориться до 4325 МГц при использовании шести подряд проходов бенчмарка Cinebench R15 в качестве идентификатора стабильности ПК. Требуется определить необходимый и достаточный режим работы стабилизатора. Конечные параметры, добавленные к разгону ОЗУ: CPU Voltage — 1,445 В, CPU LLC — Level 1.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

1/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (max) — 4325 МГц. CPU Diode (max) — 74 °C.
24/24 threads (7-Zip 20.00 alpha (x64) Benchmark) CPU Clock (avg) — 4325 МГц. CPU Diode (max) — 83 °C.
Cinebench R15 CPU (Single Core) — 205 cb. CPU VDD Voltage (avg) — 1,443 В. CPU Diode (avg) — 56,1 °C.
Cinebench R15 CPU — 3418 cb. CPU VDD Voltage (avg) — 1,416 В. CPU Diode (avg/max) — 83,4/93 °C.
AIDA64 Cache & Memory Benchmark Latency — 62,5 ns.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Колебания напряжения ЦП уложились между 1,394 и 1,444 В. Вновь можно вспомнить про невыдающуюся ASUS TUF Gaming B550M-Plus (Wi-Fi), флуктуация у обеих вышла фактически одинаковой.

Разгон базовой частоты — 103,875 МГц. Вспомогательные параметры UEFI: CPU Core Ratio — 28, CPU Voltage — 1,3 В, SOC Voltage — 1,10 В, DRAM Voltage — 1,398 В, максимальные по жёсткости профили LLC — Level 1.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

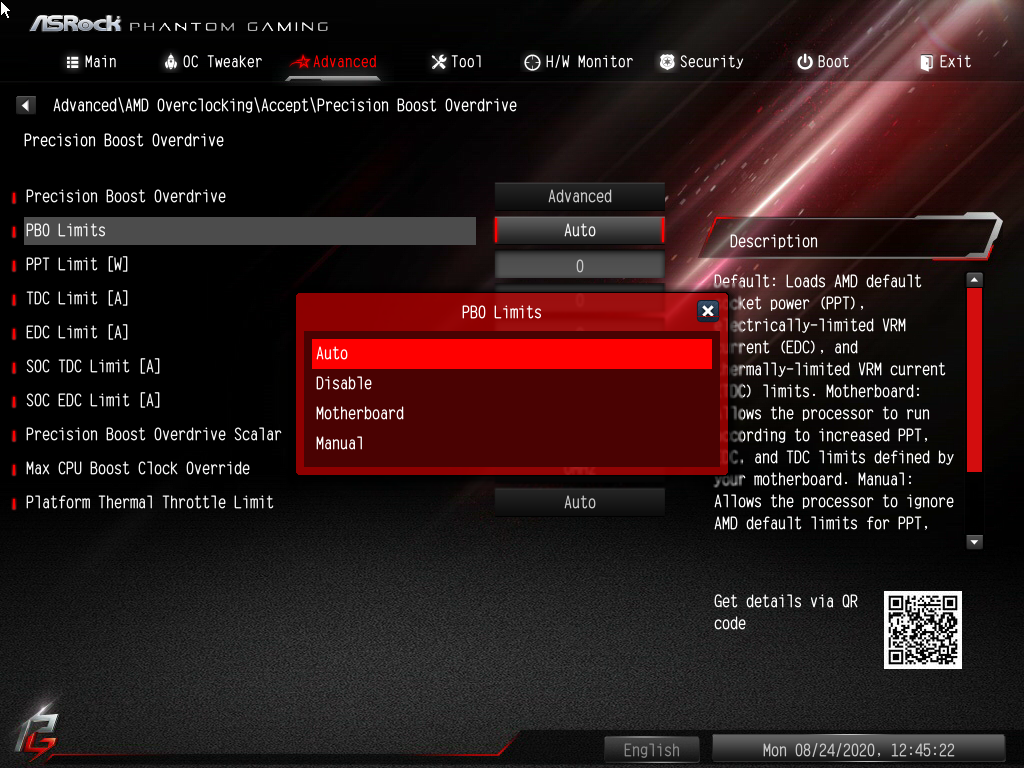

Стабилизация системы не была самоцелью. Разгон с сохранением функционирования интерфейса SATA вышел не таким убедительным, как на ASUS ROG Strix B550-E Gaming. Однако, здесь шаг изменения величины очень малый и даже небольшой коррекции будет достаточно для доводки разгона ОЗУ до «предельного», или каких-либо других тонких экспериментов, например, с режимами PBO.

ASRock B550 PG VelocitaASRock B550 PG Velocita

Заменив комплект ОЗУ, я провёл бонусный раунд тестирования, определив его предельную частоту с уровнями напряжений, предельными для воздушных экспериментов, то есть когда на модули не будет поступать более 1,55 В (справедливо для Samsung B-die), задержки выставлялись с «запасом» и только основные, поскольку это экспресс-тест.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Итоговый результат — 4525 МГц. Необходимо оставить базовую частоту на уровне 99,8 МГц, активный Spread Spectrum, судя по всему, придаёт сборке бо́льшую стабильность. FCLK оставался равен 1800 МГц, а для UCLK (контроллера памяти) форсировался делитель, равный двум. Фактически, был достигнут известный предел для этого набора, полученный в его персонифицированном обзоре.

ASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG VelocitaASRock B550 PG Velocita

Вывод

Мощность преобразователя напряжений оказалась на высоте, устройство точно готово к работе с любыми ЦП от AMD. Однако главным преимуществом являются выдающиеся возможности по разгону DRAM, он проходит намного проще, чем на многих оппонентах, побывавших в нашей лаборатории. Стабилизация напряжений тут играет не последнюю роль, нет жалоб на подстройку, как переменной ОЗУ, так и для SOC, чему способствует наличие нескольких профилей LLC. Тем самым, под APU подобный вариант тоже может быть подходящим, и тут я говорю не только про рассмотренную модель, а и про две похожие платы от ASRock, про их общность речь шла в прологе. Вместе с этим, нельзя похвалить стабилизацию напряжения ЦП. Потому все, кто планирует взять на вооружение метод фиксации напряжения, с целью ухода от колебаний уровня до неприятных, прежде всего, высоких (по личным ощущениям) величин, потребуется либо пересмотреть свои взгляды в пользу работы со способом компенсации (offset), либо же подбирать другое устройство. Также не лишним будет вспомнить про чуть более низкие результаты именно в сценариях, привлекающих все доступные потоки у процессора, словом, всё внимание было нацелено на разрозненную нагрузку, которая чаще всего наблюдается в игровых системах, а позиционирование у B550 PG Velocita именно такое.

Распределение ресурсов может выглядеть спорным и также подходить не всем, потому будет правильно более внимательно изучить возможности заблаговременно, здесь я главным образом подразумеваю конфигурацию подсистемы накопителей. Ещё одним весомым отличием от рыночных оппонентов является малое число (всего 2 шт) температурных отметок, которые можно будет привлекать для наладки подсистемы охлаждения системы. Впрочем, именно на отечественном рынке, как бы странно это не звучало, более простые и понятные устройства до сих пор пользуются немалым спросом, идя в разрез с усилиями, направляемыми иными производителями в сопровождении своих продуктов, как аппаратными «фишками», так и последующей программной поддержкой, как в UEFI, так и в фирменном ПО. Дополнительной проблемой выступает ценообразование в украинской рознице, где одно из весомых преимуществ (на зарубежных торговых площадках) в виде сниженной отпускной цены будет нивелировано. В целом, по ходу работы со стендом особых трудностей не было, потому у меня нет преград для отговаривания всех заинтересовавшихся от покупки этой платы, либо её прямых идейных коллег по цеху.

Высокое качество

Обсудить в форуме (комментариев: 47)

Последние обзоры:
