Без права на апгрейд. Обзор системной платы Gigabyte GA-A75-UD4H для гибридных процессоров AMD в исполнении Socket FM1

В последнее время материнские платы для процессоров Intel в исполнении LGA1155 являются самыми частыми гостьями нашей тестовой лаборатории. Популярность этой платформ объясняется наличием очень удачных «камней» Ivy Bridge и Sandy Bridge. Однако, это вовсе не означает, что на рынке компьютерных комплектующих совершенно отсутствуют альтернативные предложения, даже наоборот, успехи конкурента заставляют компанию Advanced Micro Devices перманентно снижать цены на свои процессоры. Такая политика самым положительным образом сказывается на привлекательности продукции AMD, обладающей неплохим сочетанием потребительских характеристик. На наш взгляд, наиболее интересными выглядят гибридные процессоры APU (Accelerated Processing Unit), в состав которых входит достаточно мощное графическое ядро. Их производительности достаточно для офисного и домашнего применения, а продуктивность интегрированного видеоускорителя позволяет с комфортом играть даже в самые современные игры, правда, со щадящими настройками качества. Обладая умеренным энергопотреблением гибридные процессоры исполнении Socket FM1 являются неплохим выбором в качестве основы для мощного мультимедийного центра цифровых развлечений или универсального системного блока. Тем не менее, многие производители системных плат разрабатывают и выпускают модели с улучшенными возможностями расширения, поддержкой конфигураций из нескольких видеокарт и расширенными возможностям разгона. Именно к таким продуктам относится «материнка» Gigabyte GA-A75-UD4H, рассчитанная на эксплуатацию гибридных процессоров AMD A-series. В отличие от миниатюрной модели Gigabyte GA-A75N-USB3, предназначенной для сборки компактных систем, участница сегодняшнего обзора выполнена в стандартном форм-факторе ATX. Заметим, что несмотря отличную функциональность, этот продукт имеет весьма демократичную стоимость.

Gigabyte GA-A75-UD4H

В основе материнской платы лежит чипсет AMD A75, наделяющий GA-A75-UD4H достойными даже по современным меркам возможностями расширения. С полным перечнем спецификаций новинки вы можете ознакомиться из приведенной ниже таблицы.

Модель Gigabyte GA-A75-UD4H
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD A-Series, E2-Series,
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 65xx/64xx/63xx
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin, 2х 3pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (2 разъема на задней панели, AMD A75)
4 х 3.0 (AMD A75)
4 х 3.0 (4 разъема на задней панели, Etron EJ168)
ATA-133
Serial ATA 5 x SATA 6 Гбит/с (A75)
eSATA 1 х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire 2 (1 порт на задней панели, VIA VT6308)
LPT
COM 1 (внутренний)
BIOS/UEFI AWARD BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, Hybrid EFI, On/Off Charge

Функциональность материнской платы вполне достаточна для большинства среднестатистических пользователей. При этом, невысокая цена оправдывает отсутствие поддержки беспроводных сетей и других возможностей расширения, которые мы привыкли видеть в более дорогих продуктах.


Комплект поставки

Комплект поставки GA-A75-UD4H полностью соответствует рыночному позиционированию продукта. Как и полагается недорогой модели упаковка новинки имеет компактные размеры, а её оформление отвечает фирменному стилю Gigabyte. Лицевая поверхность коробки кроме наименования продукта пестрит многочисленными логотипами технологий и возможностей расширения.

Gigabyte GA-A75-UD4H

Обратная сторона несет расширенную информацию об особенностях конструкции Gigabyte GA-A75-UD4H. Например, элементная база «материнки» соответствует внутреннему стандарту Ultra Durable 3, который подразумевает увеличенную толщину медных проводников печатной платы, а также использование высококачественных конденсаторов с полимерным электролитом и полевых транзисторов с малым сопротивлением открытого канала. Все эти меры направлены на уменьшение нагрева, улучшение стабильности и долговечности работы. Также, системная плата оснащена двумя микросхемами с управляющим микрокодом, что повышает надежность и гарантирует работоспособность даже в случае сбоя.

Gigabyte GA-A75-UD4H

Поддержкой SATA 6 Гбит/с и USB 3.0 сегодня уже никого не удивишь. В то же время возможность зарядки разнообразных гаджетов от портов USB даже после выключения операционной системы встречается далеко не во всех платах, а увеличенный втрое максимальный ток заряда обеспечивает скорейшее восстановление емкости батарей мобильных устройств.

Перечень аксессуаров, предлагаемый вместе с материнской платой Gigabyte GA-A75-UD4H, невелик, он включает только:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке системного блока.
Gigabyte GA-A75-UD4H

Учитывая невысокую розничную стоимость новинки скромный комплект поставки выглядит вполне закономерно, пользователю не нужно платить за невостребованные аксессуары. Тем не менее, входящих в набор принадлежностей достаточно для сборки системного блока начального уровня.


Дизайн

Материнская плата выполнена в форм-факторе АТХ, её размеры составляют 305х244 мм. Заметим, что на текстолите много свободного места, так что все основные узлы расположены «на своих местах». Этот факт повышает удобство самостоятельной сборки системного блока. Как мы уже говорили, в основе Gigabyte GA-A75-UD4H лежит системная логика AMD A75 — самое производительное решения для гибридных процессоров AMD. Чипсет обеспечивает поддержку любых моделей APU A-series и E2-series в исполнении Socket FM1. Стандартное крепление допускает установку любых кулеров, совместимых с «материнками» Socket AM3/Socket AM3+, а усилительная пластина с обратной стороны предотвращает деформацию текстолита. В слоты DIMM DDR3 можно установить четыре модуля ОЗУ суммарной емкостью до 64 ГБ. Вряд ли такой объем будет востребован в домашнем компьютере, также сомнительно выглядит поддержка частоты 2400 МГц в режиме разгона.

Gigabyte GA-A75-UD4H

Плата GA-A75-UD4H позволяет в полной мере реализовать возможности встроенного в APU видеоядра по выводу изображения. Для этого новинка оснащена полным спектром видеовыходов — D-Sub, DisplayPort, DVI-D и HDMI, однако, пользователь может одновременно задействовать аналоговый и один из цифровых интерфейсов. Что касается установки производительных графических ускорителей, то «материнка» Gigabyte оснащена парой разъемов PCI Express 2.0 x16. При эксплуатации единственной видеокарты первый по счет слот будет работать с максимальной пропускной способностью, а в случае добавления второго графического адаптера оба разъема PCI-E 2.0 x16 переключатся в режим x16@x8, обеспечивая полноценную работу конфигураций AMD CrossFireX. Обладатели бюджетных моделей Radeon HD 6670/6570/6450 смогут активировать режим AMD Dual Graphics, позволяющей объединить ресурсы внешней и встроенной видеокарт для повышения быстродействия в современных 3D-играх.

Gigabyte GA-A75-UD4H

Для установки плат расширения Gigabyte GA-A75-UD4H предлагает пару разъемов PCI и три слота PCI-E 2.0 x1. Впрочем, и без дополнительных контроллеров возможности расширения новинки удовлетворят большую часть потенциальных покупателей. Разнообразную периферию к материнской плате можно подключить к десяти чипсетным портам USB 2.0, причем, два разъема выведены на заднюю панель, а еще восемь каналов представлены в виде внутренних контактов на PCB. Функции системной логики обеспечивают поддержку четырех портов USB 3.0, но все они реализованы виде контактных площадок. В то же время, за работу четырех разъема USB 3.0, расположенные на задней панели системной платы, отвечает пара дополнительных контроллеров Etron EJ168. Благодаря наличию чипа VIA VT6308 новинка поддерживает подключение двух устройств с интерфейсом IEEE 1394, чему непременно обрадуются владельцы внешних накопителей и цифровых видеокамер.

Дисковая подсистема Gigabyte GA-A75-UD4H представлена пятью портами SATA 6 Гбит/с, которые подключены к системной логике AMD A75, а шестой канал выведен на заднюю панель в виде порта eSATA 6 Гбит/с. Жесткие дики можно объединять в массивы RAID уровней 0, 1, 10 и JBOD.

Gigabyte GA-A75-UD4H

Подключение к локальной сети Gigabit Ethernet обеспечивает контроллер Realtek RTL8111E, а за работу встроенной аудиоподсистемы отвечает HD-аудиокодек Realtek ALC889. Благодаря ему плата поддерживает вывод звука в формате 7.1, а для подсоединения цифровых ресиверов имеется оптический выход S/PDIF. Таким образом, на задней панели GA-A75-UD4H располагаются:
  • комбинированный порт PS/2;
  • четыре разъема USB 3.0 и пара USB 2.0;
  • видеовыходы D-Sub, DisplayPort, DVI-D и HDMI;
  • оптический выход S/PDIF;
  • интерфейс IEEE 1394;
  • порт eSATA 6 Гбит/с;
  • разъем RJ-45 подключения к локальной сети;
  • шесть аналоговых аудиовыходов.
Gigabyte GA-A75-UD4H

В целом, набор интерфейсов достаточно сбалансированный, имеющихся портов достаточно для реализации всех заложенных в системную плату возможностей расширения. Напоминаем, что одновременная работа двух и более цифровых видеовыходов не возможна, но это ограничение связано с архитектурой встроенного видеоядра, а не является «врожденным» недостатком героини сегодняшнего обзора.

Что касается силовой подсистемы, то Gigabyte GA-A75-UD4H оснащена достаточно мощным преобразователем напряжения. Дополнительное питание подается посредством восьмиконтактного разъема EPS12V, в схеме VRM мы насчитали восемь фаз для формирования напряжения на вычислительных ядрах. Еще две фазы предназначены для встроенной видеокарты. За управление подсистемой электропитания отвечает ШИМ-контроллер ISL6324A — проверенное решение родом из 2010 года. На самом деле VRM построен по схеме «4+1», а удвоение фаз достигается дублированием силовых элементов в каждом из каналов преобразователя напряжения.

Gigabyte GA-A75-UD4H

Система охлаждения материнской платы нас отнюдь не впечатлила. Для подключения вентиляторов новинка располагает четырьмя разъемами, но только два из них, четырехконтактные, позволяют управлять частотой вращения крыльчаток посредством ШИМ. Тепло от единственной микросхемы системной логики отводится при помощи небольшого плоского радиатора. Несмотря на незатейливую конструкцию его вполне достаточно для обеспечения бесперебойной работы системной платы.

Gigabyte GA-A75-UD4H

К сожалению, лишь половина силовых элементов преобразователя напряжения охлаждаются радиатором, в то время как оставшиеся довольствуются обдувом от вентилятора процессорного кулера.

Gigabyte GA-A75-UD4H

В целом, дизайн Gigabyte GA-A75-UD4H можно признать вполне удачным, особенно, с учетом невысокой розничной цены продукта. Что касается возможностей разгона, то материнская плата обладает неплохим запасом прочности подсистемы электропитания, но отсутствие полноценного охлаждения на всех силовых элементах VRM заставляют проявлять сдержанность в повышении питающих напряжений. Посмотрим, как новинка справится с повышением частоты тестового AMD A8-3850, а пока рассмотрим прошивку и комплектное ПО системной платы.

BIOS Setup

В то время как подавляющее большинство конкурентов внедрили поддержку UEFI Setup даже в моделях начального уровня, системная плата GA-A75-UD4H в качестве прошивки использует BIOS. Тем не менее, во время работы в меню настройки мы не ощутили неудобства или дискомфорта при использовании меню настройки, а проблема совместимости с жесткими дисками объемом более 2 ТБ решена при помощи программной надстройки Hybrid UEFI. Так что, оставим субъективные оценки в стороне и перейдем к непосредственному изучению прошивки.

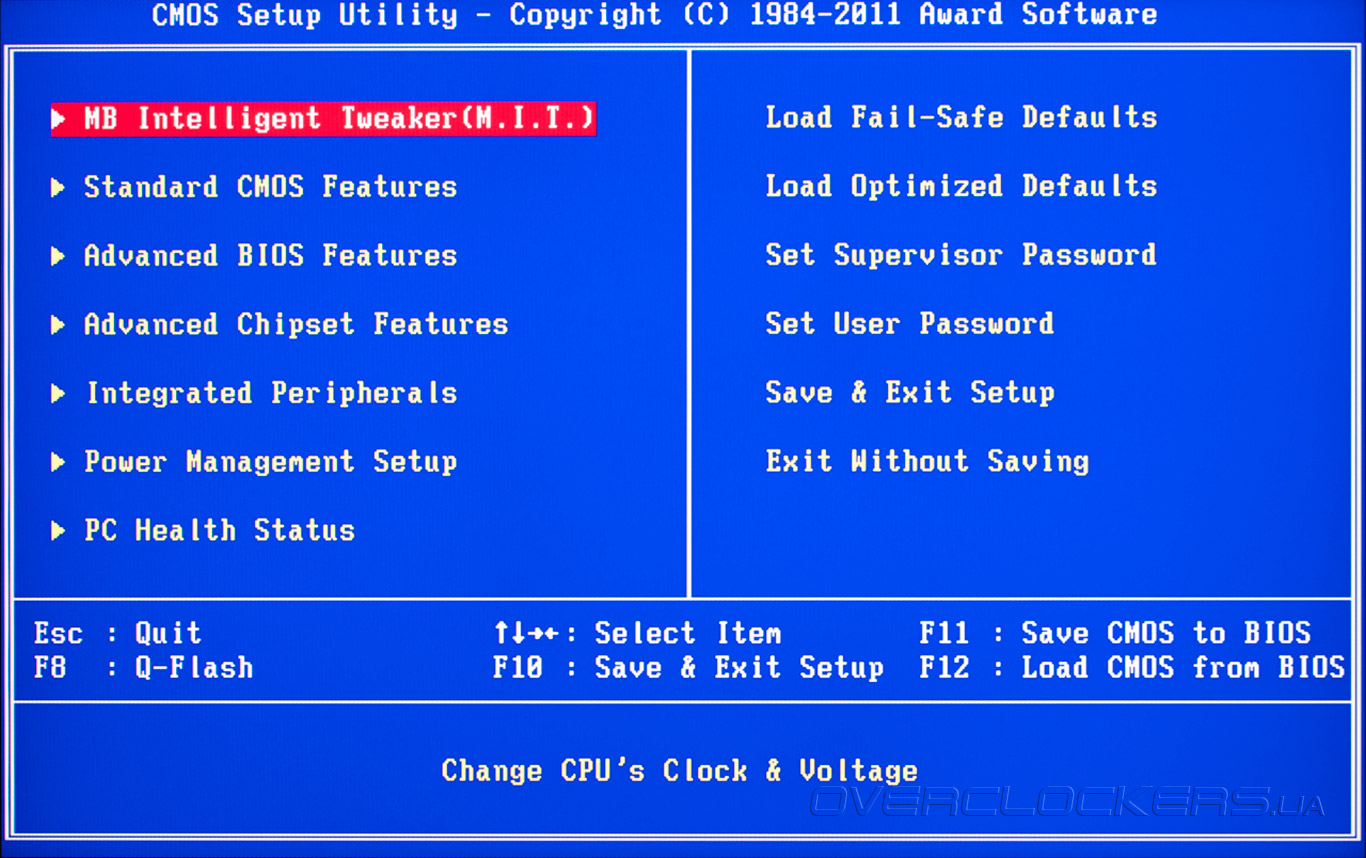

После входа в BIOS пользователи видят классический интерфейс, знакомый не одному поколению «юзеров». Изначально все основные опции доступны для изменения, но часть второстепенных настроек скрыта подальше от любопытных глаз вплоть до нажатия «секретной» комбинации «Ctrl+F1».

BIOS Setup Gigabyte GA-A75-UD4H

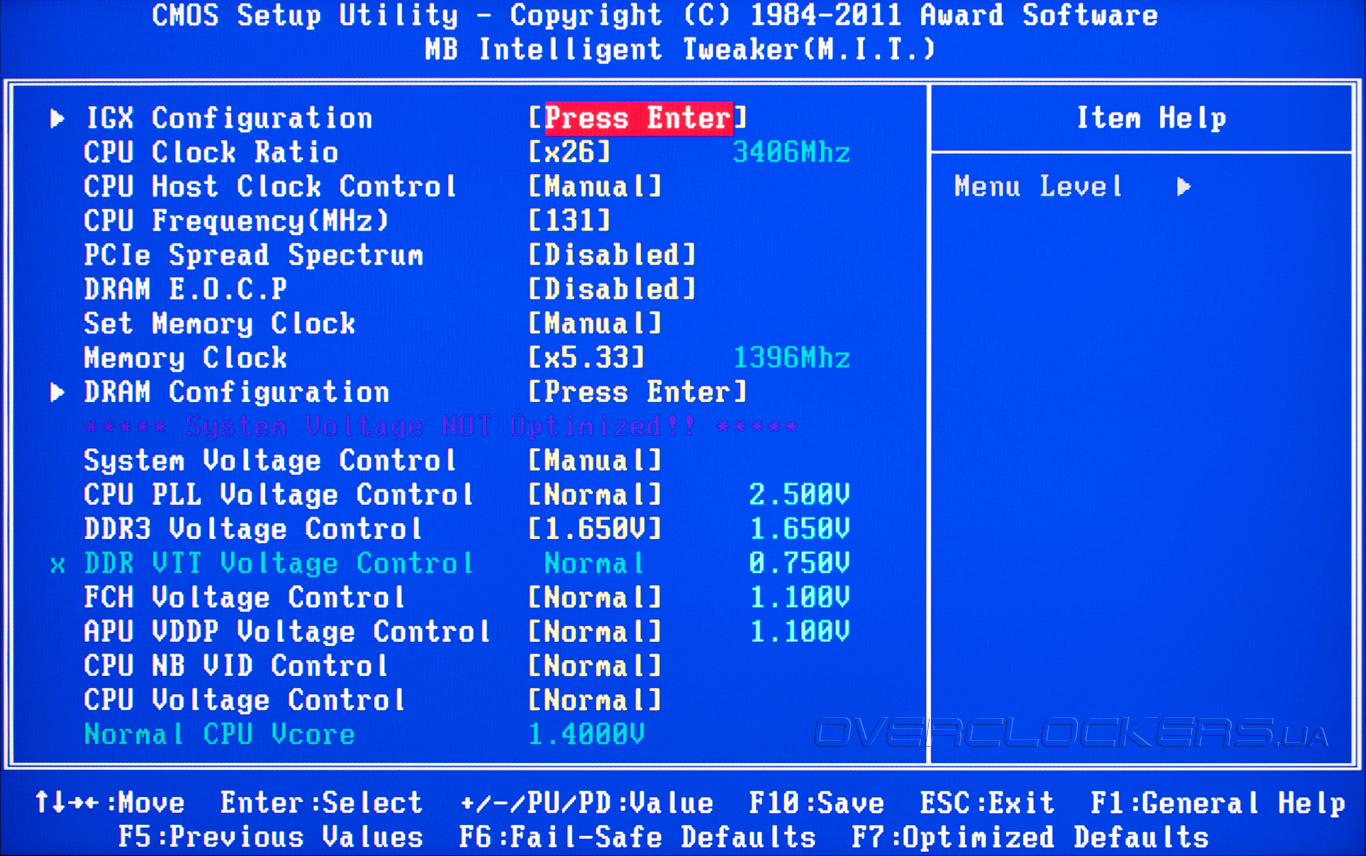

Практически все параметры, отвечающие за разгон и настройку быстродействия, находятся в разделе MB Intelligent Tweaker (M.I.T.). Именно здесь можно менять частоту HTT, коэффициент умножения вычислительных ядер и задавать режим работы подсистемы ОЗУ, а также управлять электропитанием основных узлов системной платы.

BIOS Setup Gigabyte GA-A75-UD4H

Прошивка Gigabyte GA-A75-UD4H позволяет регулировать множество напряжений, включая такие экзотические параметры как CPU PLL Voltage и DDR VTT Voltage. Задать напряжение CPU Voltage можно только в виде прироста к нормальному значению. С одной стороны, это сохраняет работоспособность технологий энергосбережения, но с другой — усложняет подбор необходимого для разгона уровня. Полный перечень параметров, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL Voltage Control 2,1—2,9 0,02
DDR3 Voltage Control 1,025—2,135 0,005
DDR VTT Vaoltage Control 0,515—1,145 0,005
FCH Voltage Control 0,625—1,735 0,005
APU VDDP Voltage Control 0,625—1,735 0,02
CPU NB VID Control –0,6…+0,3 0,025
CPU Voltage Control –0,6…+0,4 0,025

Заметим, что в прошивке не хватает функции, известной также как Load Line Control (или Load Line Calibration), которая должна отвечать за противодействие падению напряжения на вычислительных ядрах. Впрочем, даже имеющихся возможностей BIOS должно хватить для умеренного разгона гибридных процессоров AMD, что мы обязательно проверим на практике.

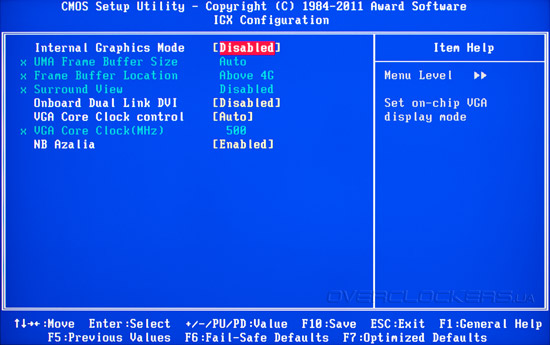

Настройки интегрированного в APU графического акселератора находятся в подменю IGX Configuration. Кроме регулировки размера кадрового буфера, пользователь может управлять режимом Surround View, а также задавать тактовую частоту встроенного видеоускорителя. Заметим, что последняя возможность доступна только владельцам AMD A-series с литерой «К» в названии модели.

BIOS Setup Gigabyte GA-A75-UD4H

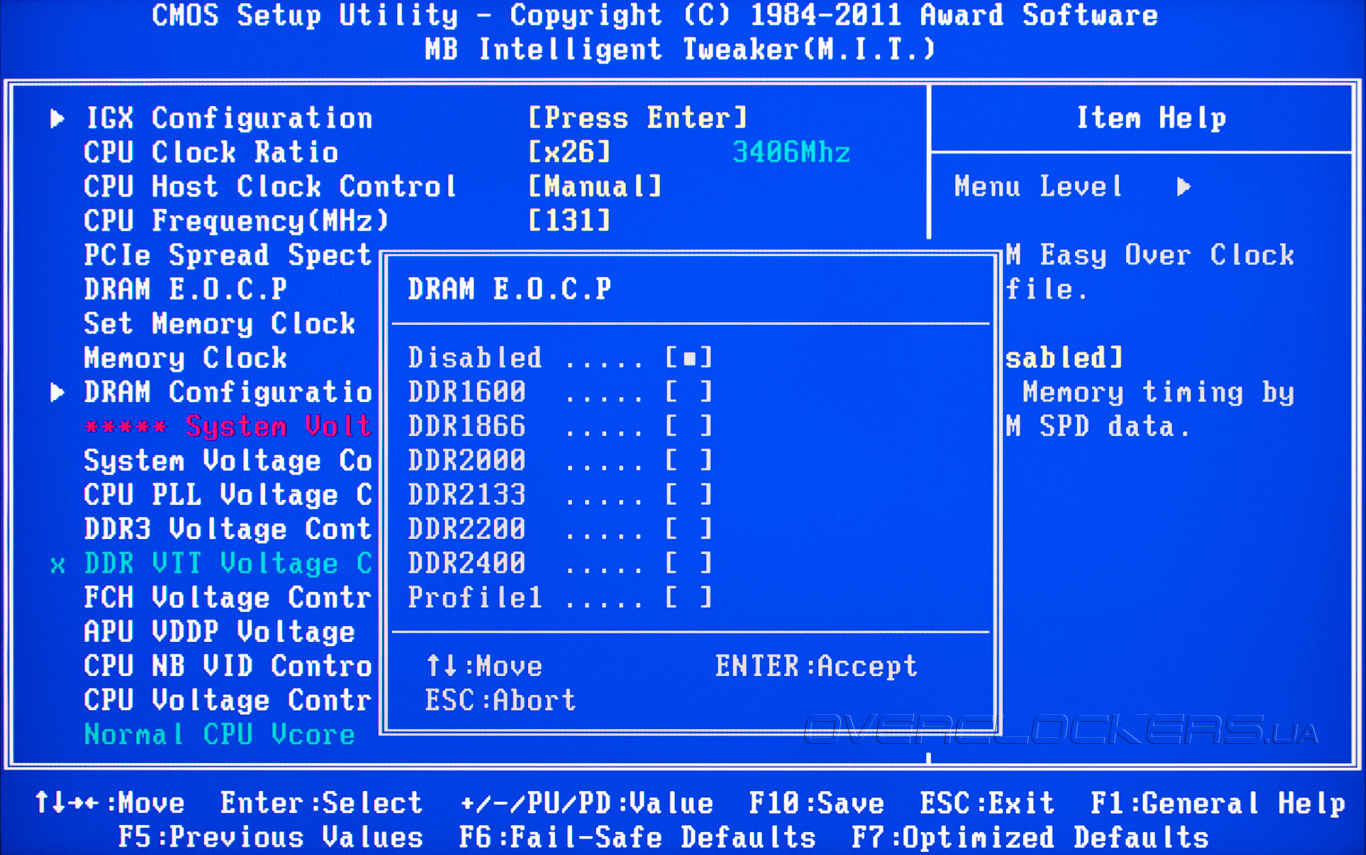

Меню настройки системной платы обладает расширенными возможностями по настройке режима работы оперативной памяти. Благодаря функции DRAM E.O.C.P. пользователю достаточно выбрать желаемую частоту модулей ОЗУ, после чего прошивка самостоятельно подберет соответствующий множитель и значение HTT, а также установит необходимые задержки.

BIOS Setup Gigabyte GA-A75-UD4H

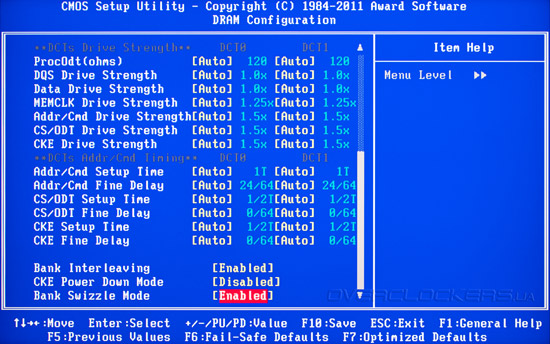

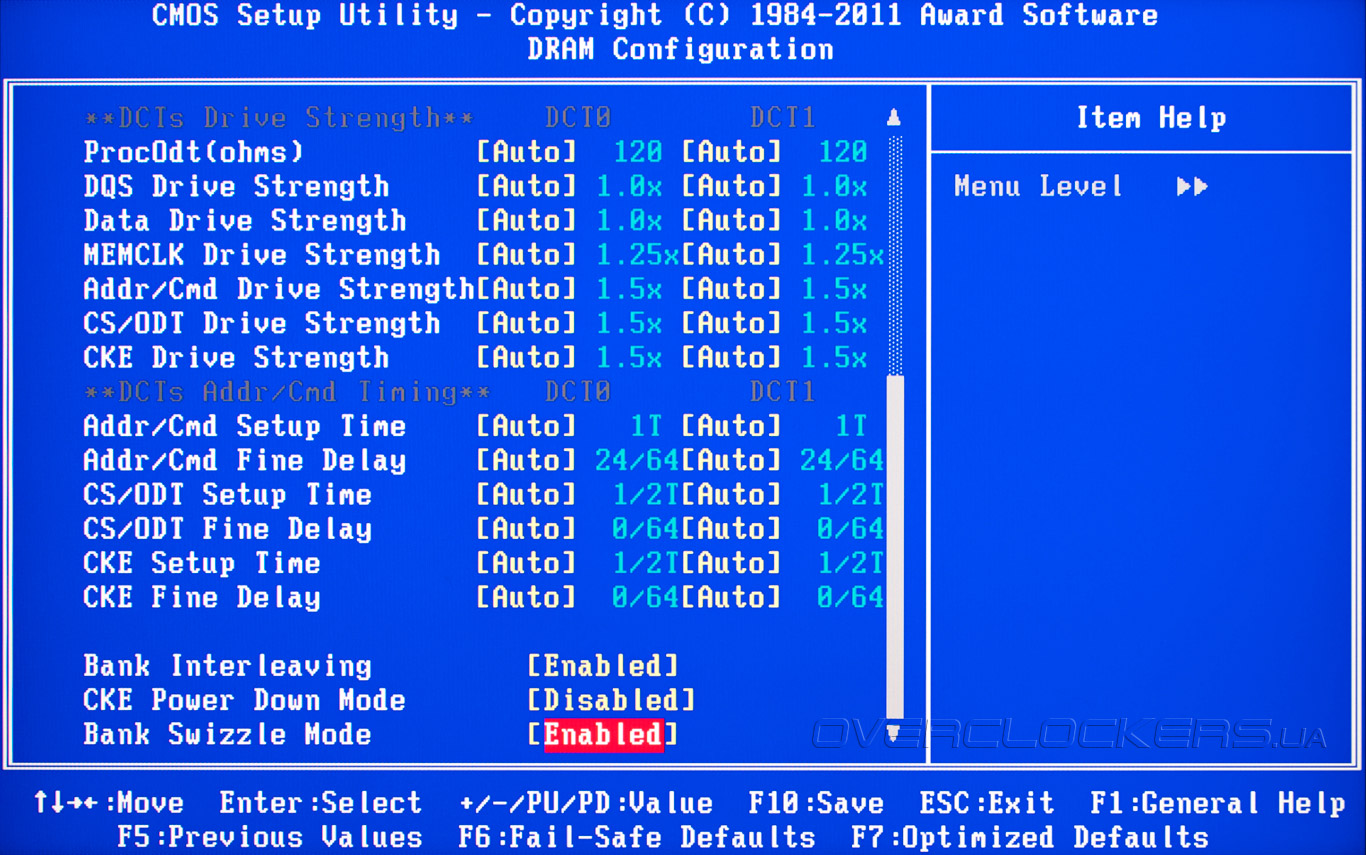

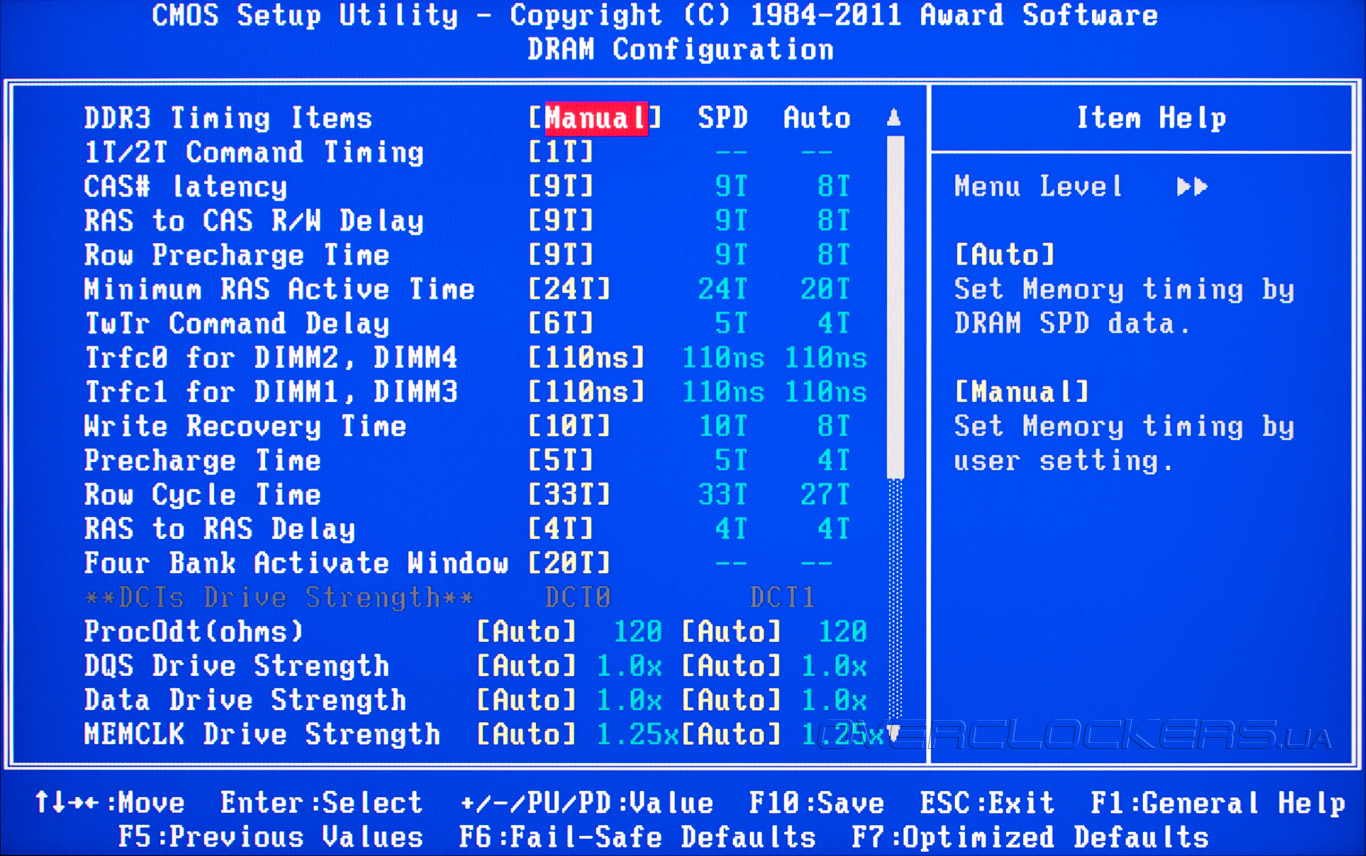

Для тех, кто обладает достаточными знаниями и желает самостоятельно настроить параметры оперативной памяти, BIOS новинки располагает режимом ручной настройки. Во вкладке DRAM Configuration пользователь может регулировать не только основные, но и множество второстепенных задержек модулей ОЗУ.

BIOS Setup Gigabyte GA-A75-UD4H

BIOS Setup Gigabyte GA-A75-UD4H

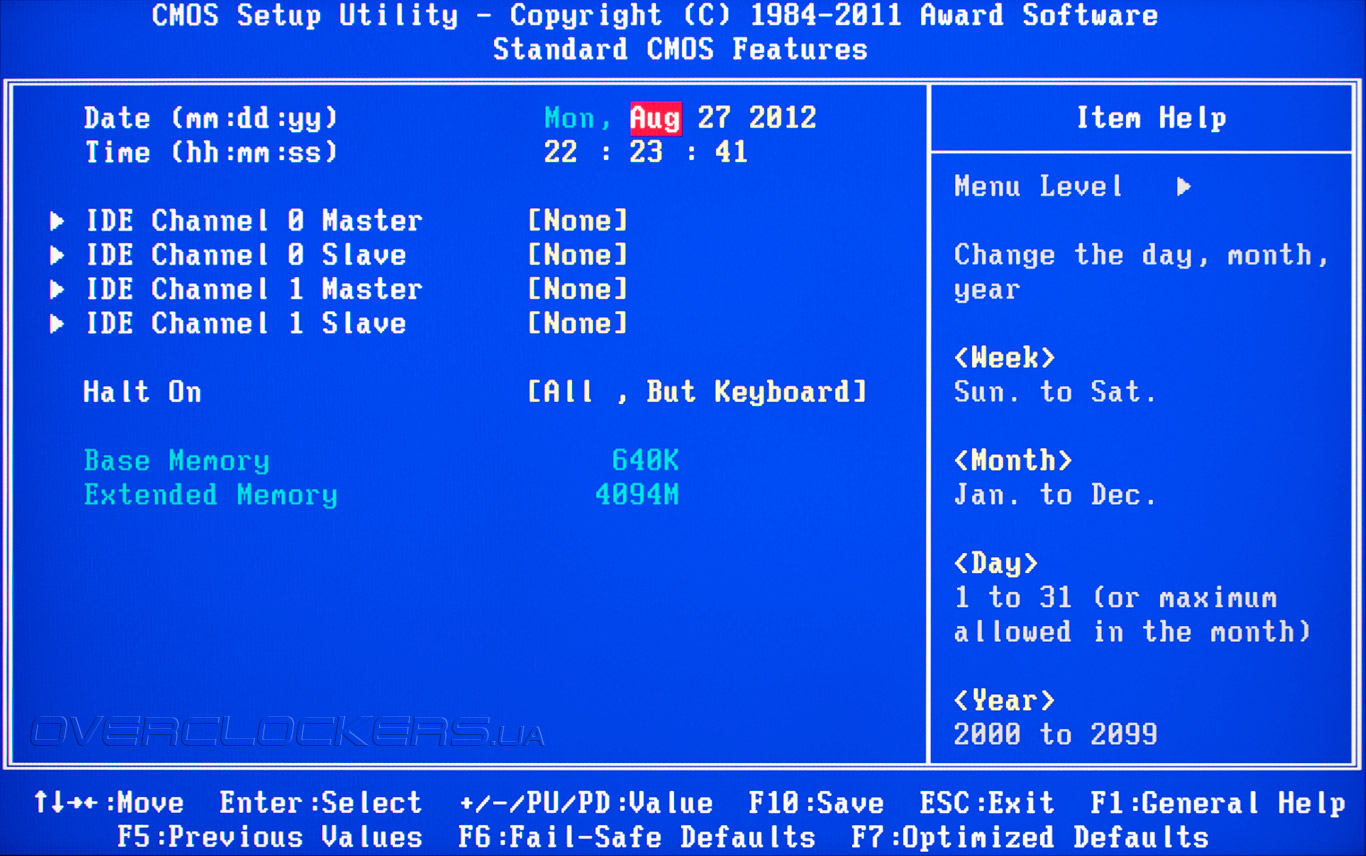

На этом мы завершаем изучение меню M.I.T. и переходим к другому разделу BIOS — Standard CMOS Features, который, как следует из названия, отвечает за настройку даты и времени, а также некоторых параметров дисковой подсистемы.

BIOS Setup Gigabyte GA-A75-UD4H

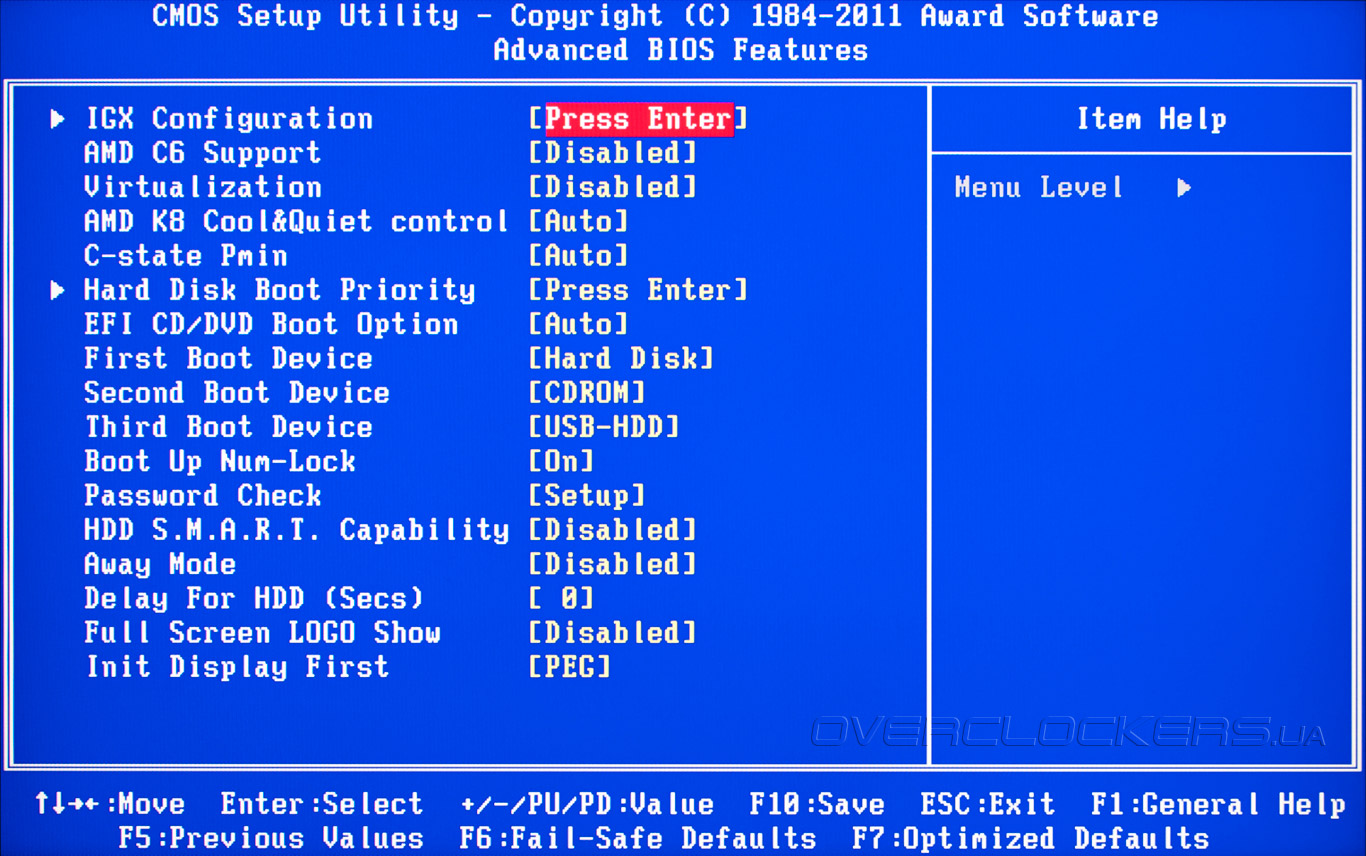

Опции, отвечающие за процесс загрузки, сосредоточены в меню Advanced BIOS Features. Кроме выбора загрузочных устройств и порядка инициализации видеокарт в этом же разделе находятся органы управления аппаратной виртуализацией, а также функциями энергосбережения гибридного процессора.

BIOS Setup Gigabyte GA-A75-UD4H

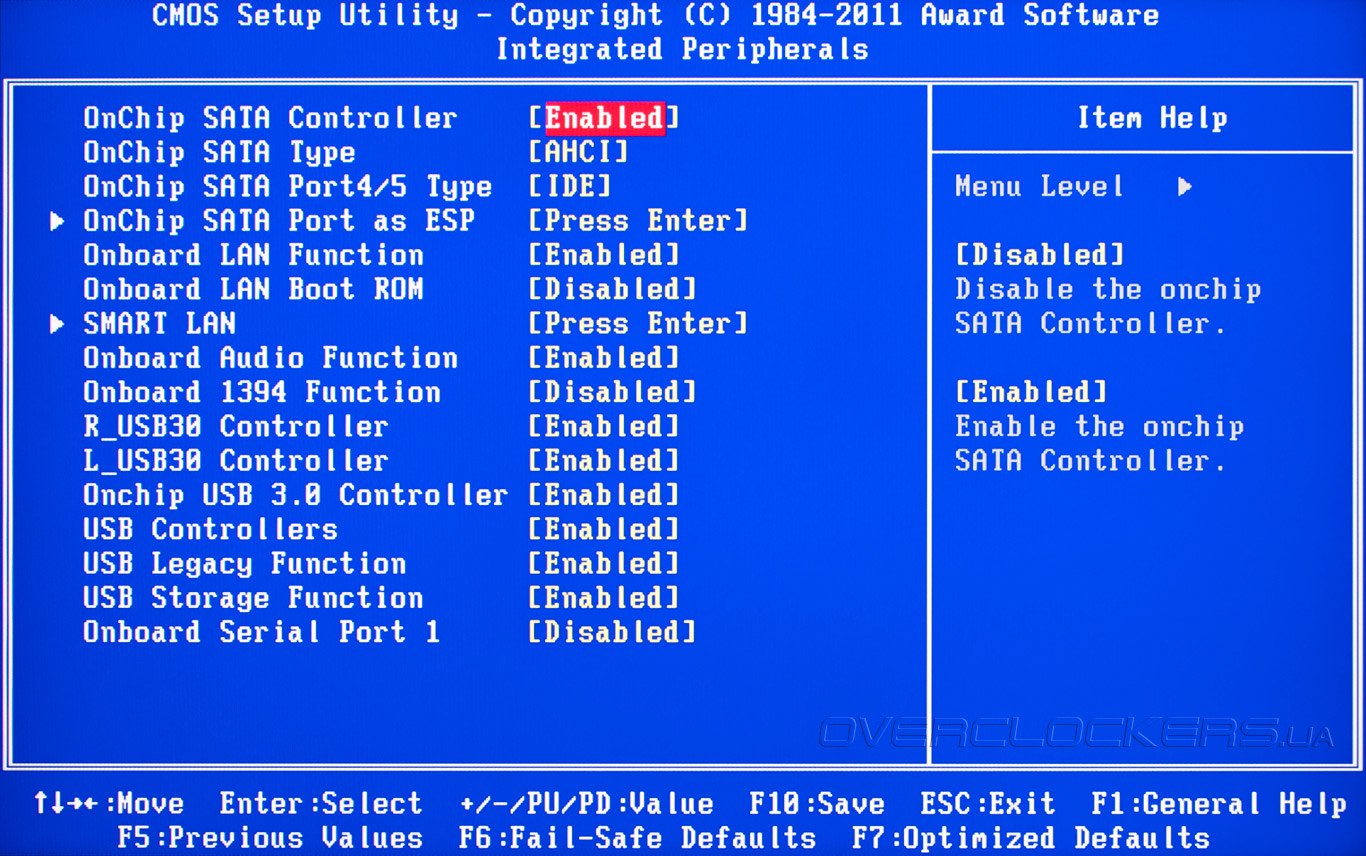

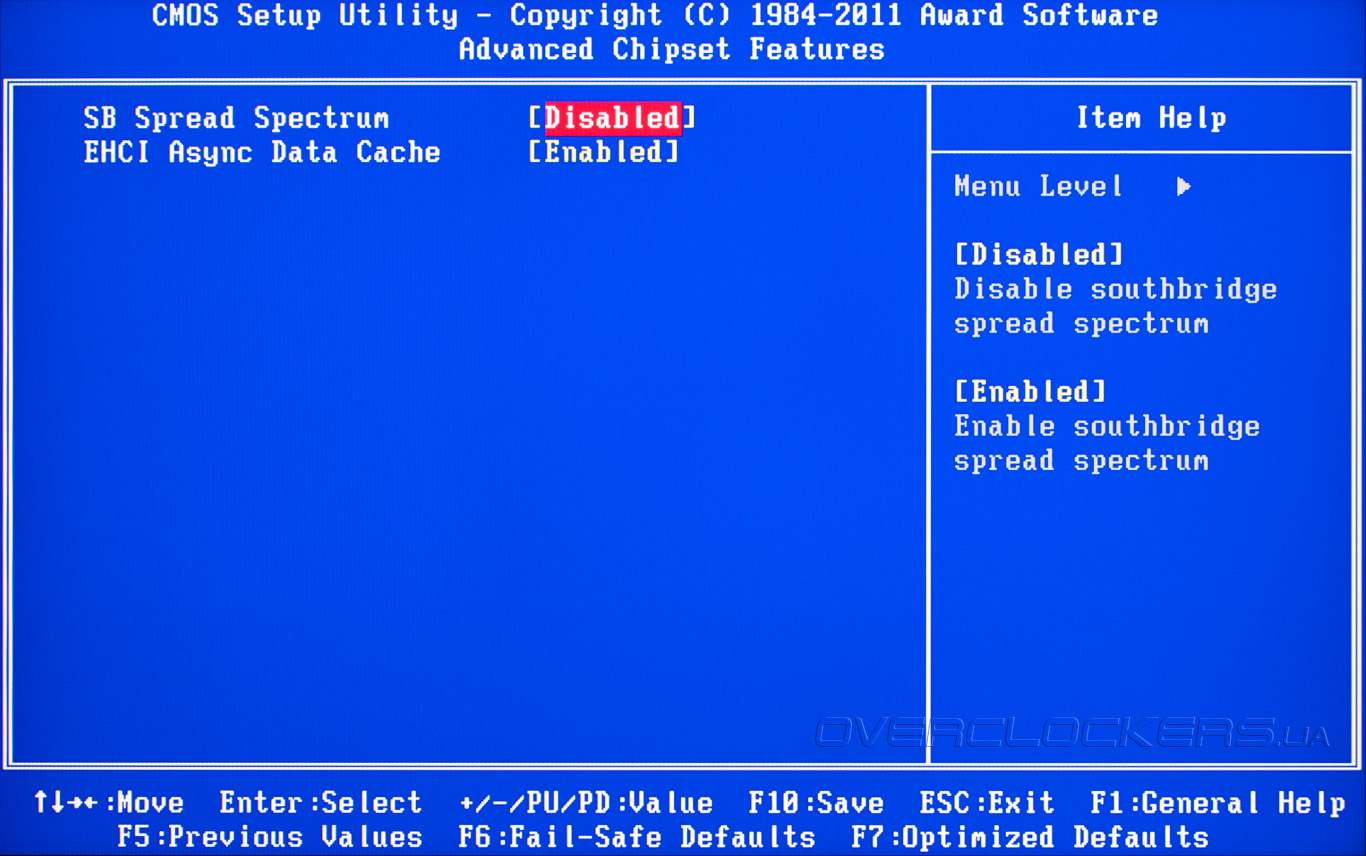

Меню Advacned Chipset Features отвечает за настройку дополнительных параметров системной логики, а управление многочисленными возможностями расширения Gigabyte GA-A75-UD4H находится в разделе Integrated Peripherals.

BIOS Setup Gigabyte GA-A75-UD4H

BIOS Setup Gigabyte GA-A75-UD4H

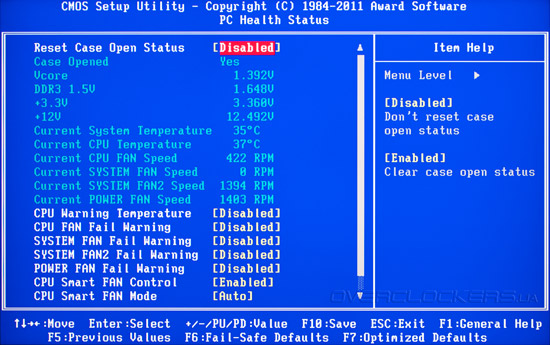

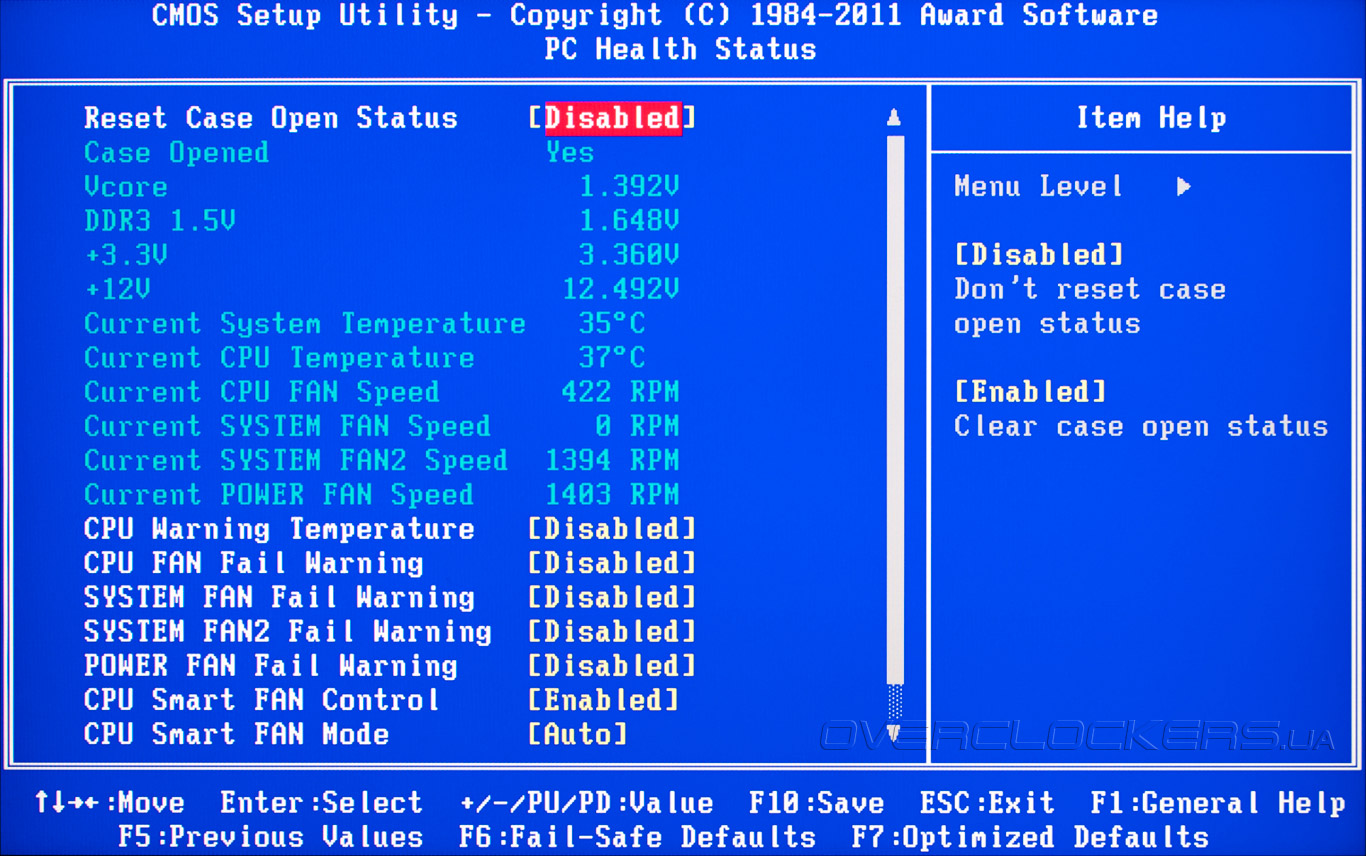

Для вывода показаний аппаратно мониторинга, а также управления вентиляторами служит вкладка PC Health Status. В этом разделе пользователь может контролировать четыре питающих напряжения, две температуры и скорости вращения четырех подключенных к материнской плате «карлсонов». Благодаря функции CPU Smart FAN Сontrol для крыльчатки процессорного охладителя можно задать режим работы в зависимости от температуры APU.

BIOS Setup Gigabyte GA-A75-UD4H

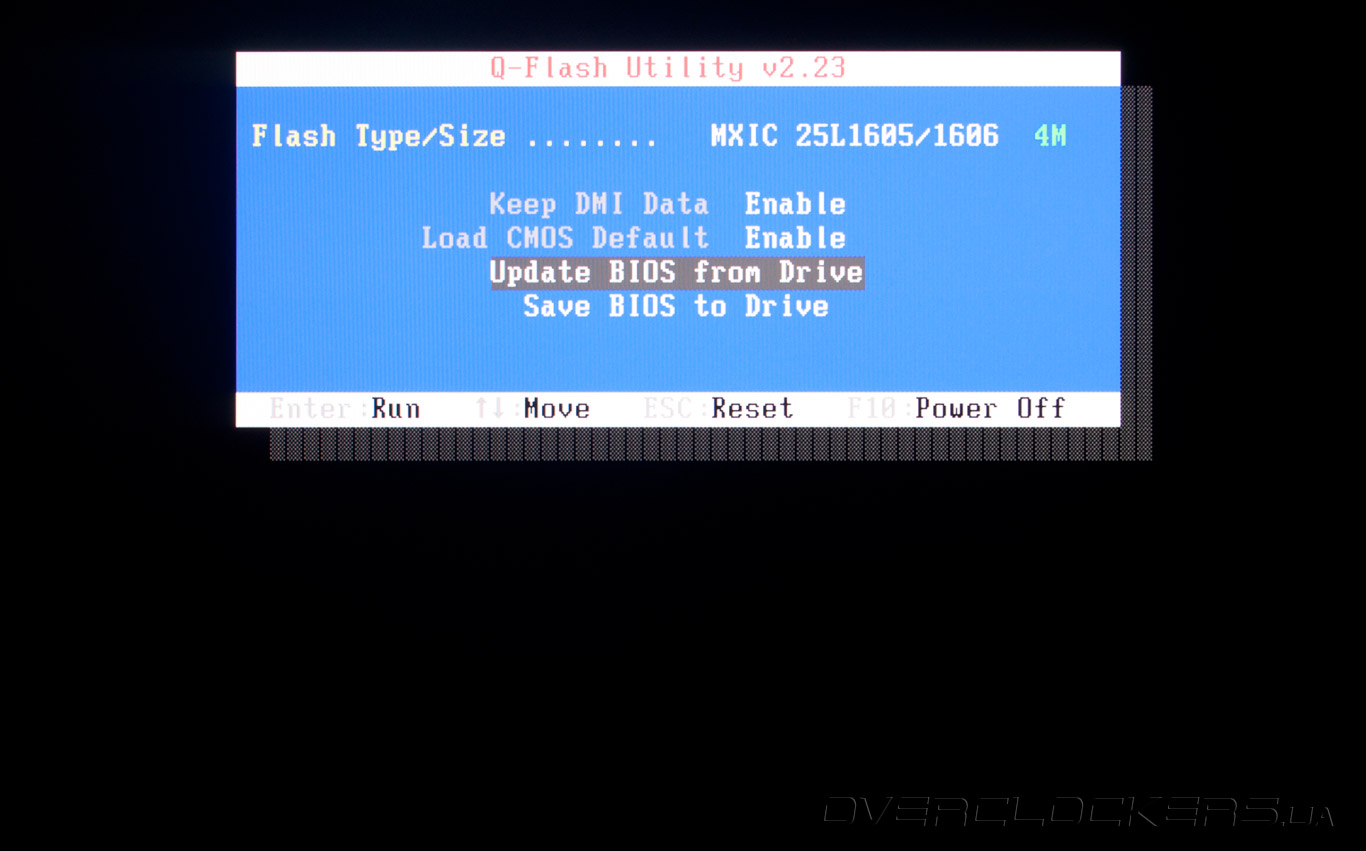

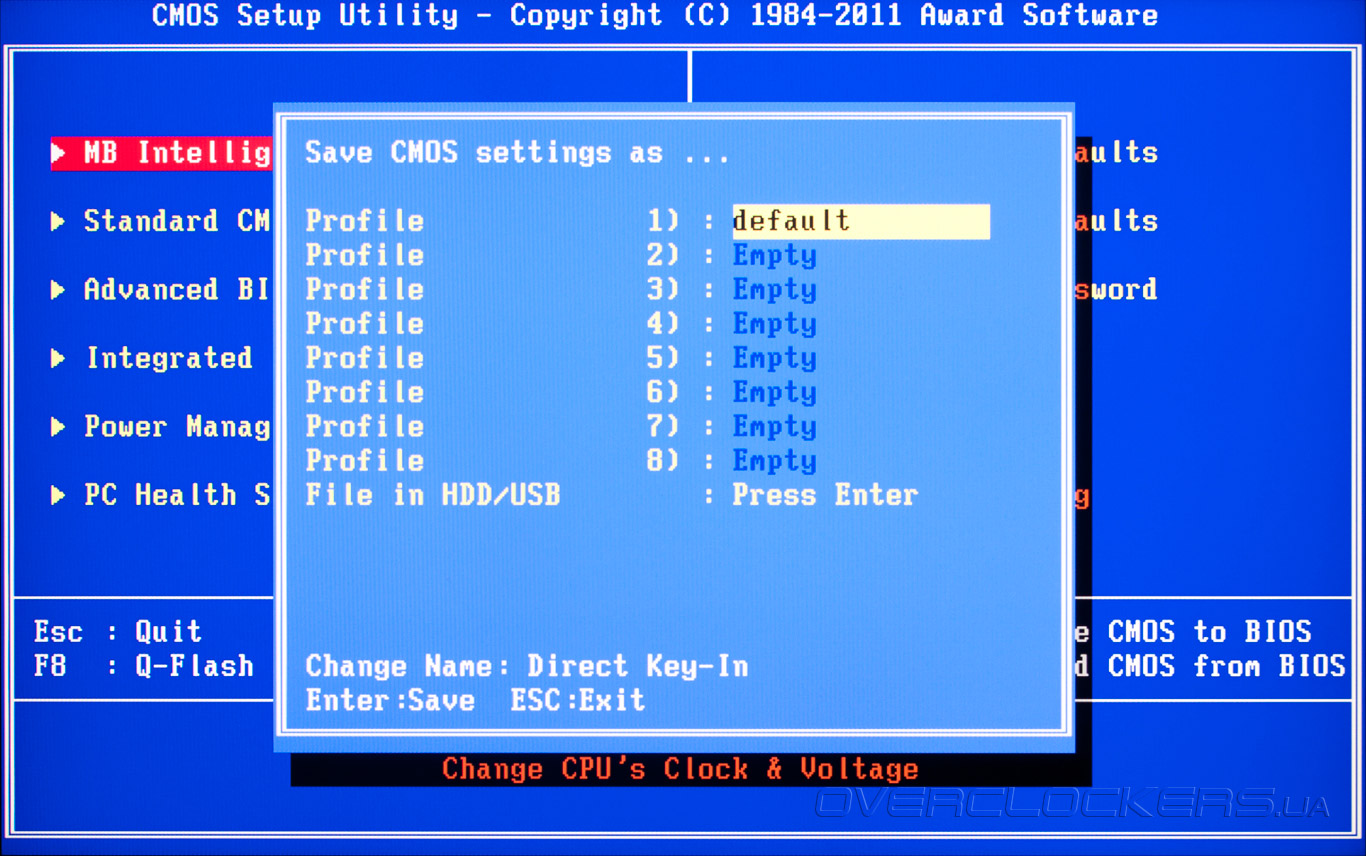

Из дополнительных возможностей, предлагаемых меню настроек GA-A75-UD4H, отметим возможность сохранения до восьми наборов пользовательских настроек и встроенную утилиту для обновления управляющего микрокода Q-Flash.

BIOS Setup Gigabyte GA-A75-UD4H

BIOS Setup Gigabyte GA-A75-UD4H

В принципе, несмотря на использование в качестве прошивки «старого доброго» BIOS программистам Gigabyte удалось создать весьма удобный инструмент для управления всеми основными функциями системной платы. Текстовый интерфейс вряд ли можно отнести к недостаткам, зато, богатые возможности разгона позволяют надеяться на получение неплохого прироста быстродействия.


Комплектное ПО

Покупатели материнской платы Gigabyte GA-A75-UD4H в комплекте получают DVD-диск, на котором помимо всех необходимых драйверов и целого набора полезного программного обеспечения находятся инсталляционные файлы утилит EasyTune6 и Touch BIOS. Эти программные продукты хорошо знакомы нашим постоянным читателям благодаря предыдущим обзорам продукции Gigabyte, тем не менее, мы еще раз напомним про основные функции и возможности этих программ.

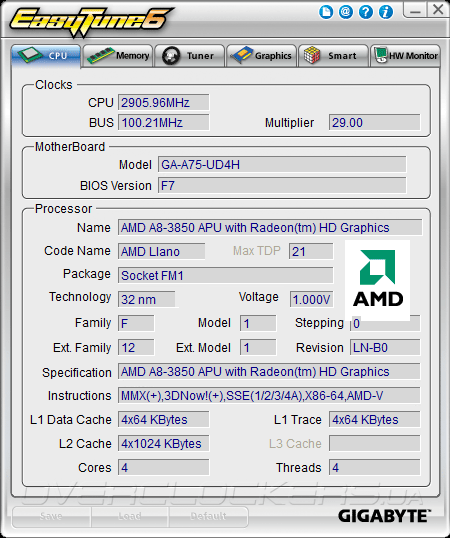

Фирменная утилита EasyTune6 предназначена для отображения подробной системной информации, настройки параметров быстродействия, управления скоростью вращения процессорного вентилятора и вывода показаний аппаратного мониторинга. В главном окне пользователь может почерпнуть достоверные данные об установленных в системе APU и модулях оперативной памяти.

Gigabyte EasyTune6

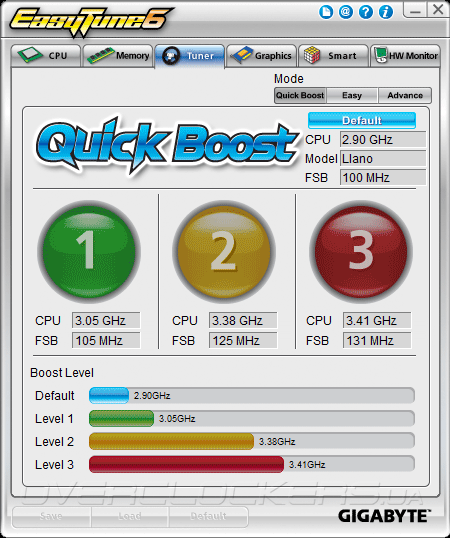

EasyTune6 предлагает возможность автоматического разгона, для этих целей программа имеет несколько предустановленных профилей быстродействия. Опытные пользователи могут воспользоваться режимом ручных настроек, в котором доступно управление частотой HTT, коэффициентами умножения вычислительных ядер и модулей ОЗУ, а также напряжением на гибридном процессоре. Отметим возможность регулировки тактовых частот для дискретной видеокарты.

Gigabyte EasyTune6

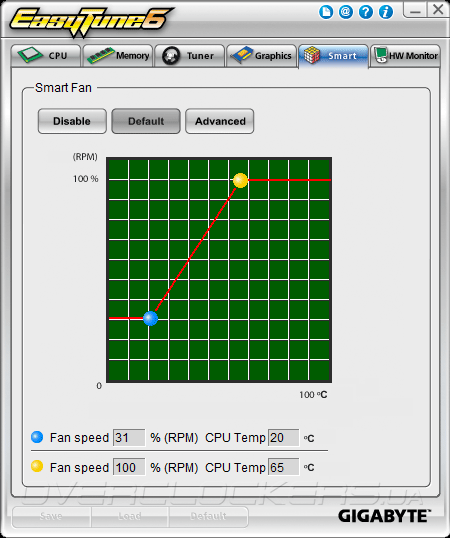

Наконец, в функции программы входит управление частотой вращения вентилятором процессорного кулера, контроль показаний аппаратного мониторинга и оповещение о превышении допустимых значений.

Gigabyte EasyTune6

В принципе, EasyTune6 отлично справляется со своими обязанностями, что делает её очень удобной во время экспериментов по разгону. Можно лишь посетовать на невозможность управления задержками модулей ОЗУ и скудный набор регулируемых напряжений. Зато следующая программа — Touch BIOS — дает полный контроль над всеми настройками материнской платы и отчасти компенсирует отсутствие графического интерфейса в прошивке. Уникальная особенность данной утилиты состоит в том, что изменении вносятся на уровне управляющего микрокода, правда, для применения новых параметров требуется перезапуск операционной системы.

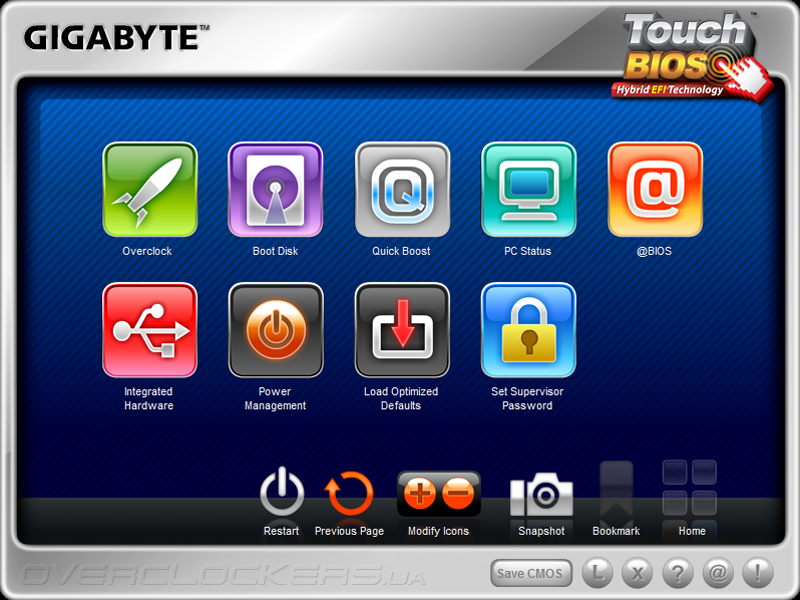

Gigabyte Touch BIOS

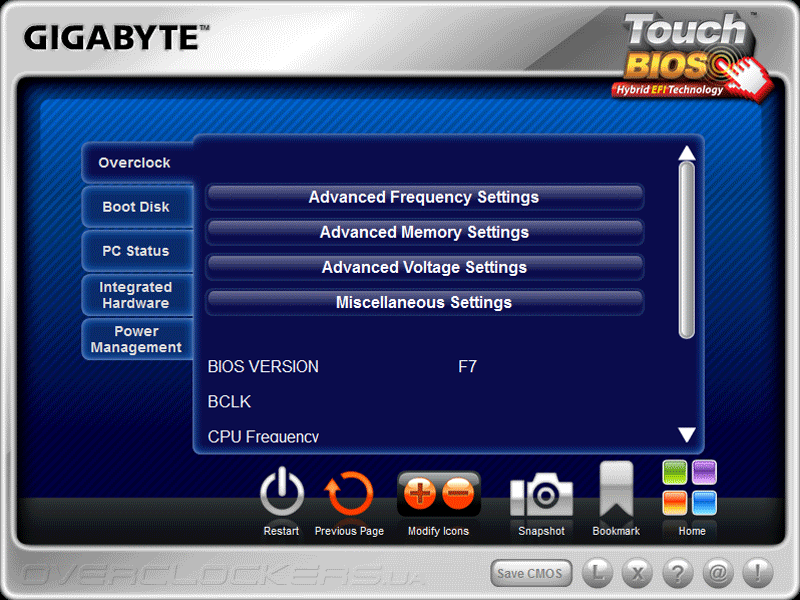

Например, во вкладке Overclock пользователь может управлять параметрами разгона и быстродействия, подобно меню прошивки M.I.T.

Gigabyte Touch BIOS

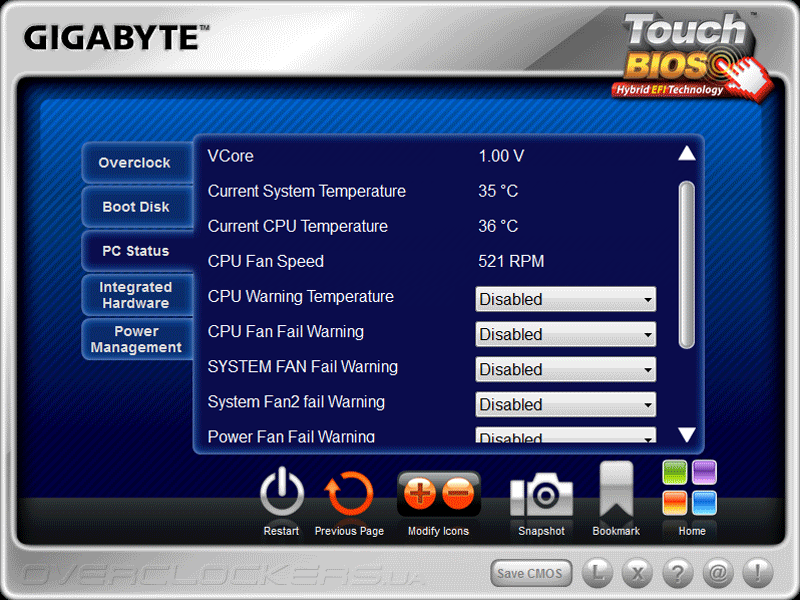

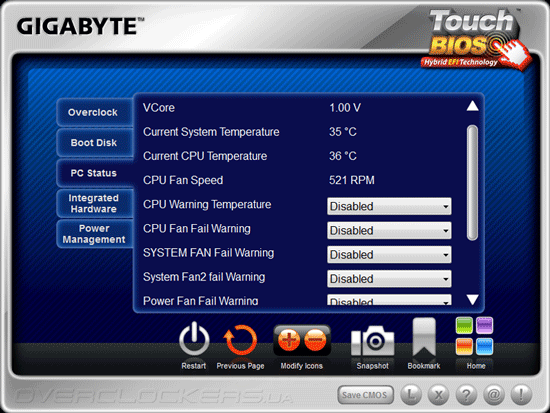

Разделы PC Status, Integrated Hardware и Power Management отвечают за вывод показаний аппаратного мониторинга, возможностей расширения и параметров электропитания соответственно.

Gigabyte Touch BIOS

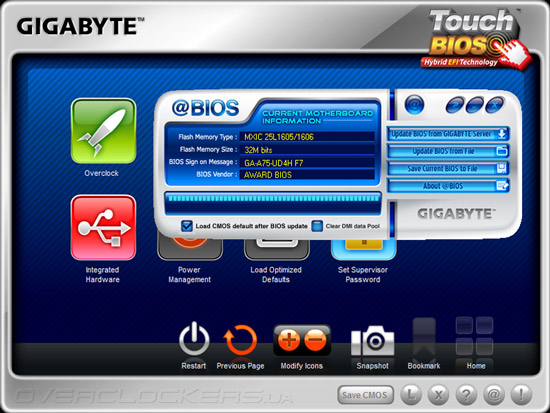

Наконец, вместе с Touch BIOS пользователь получает небольшую, но очень полезную утилиту @BIOS, которая позволяет обновлять и создавать резервные копии управляющего микрокода прямо из операционной системы.

Gigabyte Touch BIOS

На практике, программа Touch BIOS способна почти полностью заменить работу в CMOS Setup системной платы, тем не менее, некоторые функции, такие как установка даты и времени, доступны только из меню прошивки.

Разгонный потенциал

Бытует мнение, что гибридные процессоры AMD A-series не лучшим образом подходят для экспериментов по разгону. Причиной тому являются архитектурные особенности платформы Socket FM1, не позволяющие достичь высоких значений НТТ, а также не самый большой частотный потенциал гибридных процессоров Llano. Несмотря на это, возможность получить дополнительный прирост быстродействия есть. Неспроста в прошивке Gigabyte GA-A75-UD4H имеются все необходимые для разгона инструменты, а сама конструкция материнской платы допускает эксплуатацию в нештатном режиме.

Прежде всего, мы проверили способности новинки по увеличению частоты НТТ, так как это единственный способ разгона «обычных» AMD A-series, не имеющих литеры «К» в названии модели. Увы, потенциал GA-A75-UD4H нас отнюдь не удивил, плате покорились лишь 140 МГц, чего явно недостаточно для раскрытия потенциала гибридных процессоров начального уровня.

Разгон Gigabyte GA-A75-UD4H

Гораздо лучшие результаты Gigabyte GA-A75-UD4H показала при максимальном разгоне лабораторного AMD A8-3850. Без особого труда мы улучшили предыдущий результат на целых 200 МГц! Во время проведения эксперимента частота HTT была увеличена до 128 МГц, а к штатному значению CPU Voltage Control пришлось добавить всего 0,05 В. При этом модули оперативной памяти работали в режиме 1707 МГц с задержками 9-9-9-24-1Т.

Разгон Gigabyte GA-A75-UD4H

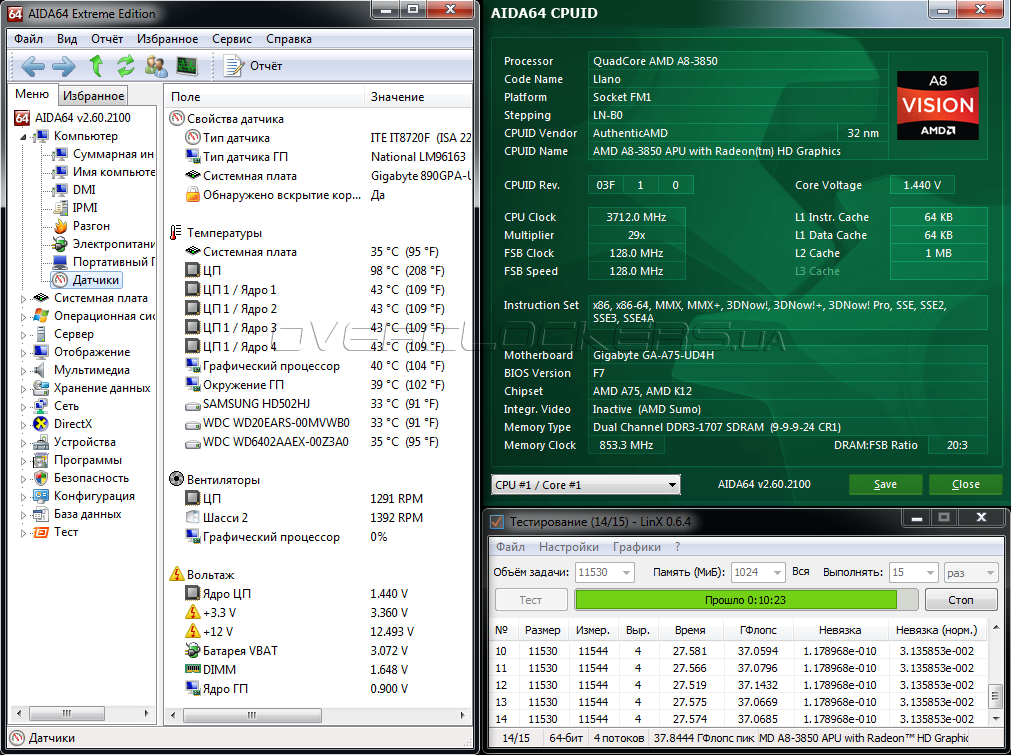

В итоге, гибридный процессор без труда проходил тестирование в LinX на частоте 3720 МГц, а напряжение, несмотря на отсутствие в пошивке функции Load-Line Control, стабильно держалось на уровне 1,44 В. Надо ли говорить, что воздушный кулер Zalman CNPS10X Flex без труда справился с возросшим тепловыделением? К положительным моментам следует отнести сохранение работоспособности технологии C’n’Q, которая снижала частоту и напряжение APU в моменты минимальной загрузки.

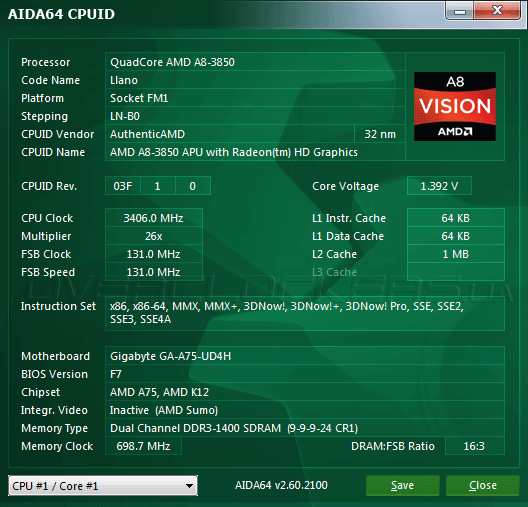

Напоследок были проведено исследование способностей героини сегодняшнего обзора к автоматическому разгону. Для этого мы воспользовались программой EasyTune6, причем, использовали самый агрессивный из предлагаемых профилей. В итоге, тестовый AMD A8-3850 заработал на частоте 3400 МГц, причем плата самостоятельно установила все необходимые настройки. Результаты автоматического разгона далеки от тех показателей, что можно получить в ручном режиме; к негативным моментам также можно отнести отключение технологий энергосбережения.

Разгон Gigabyte GA-A75-UD4H

В итоге, мы остались довольны внушительным запасом прочности Gigabyte GA-A75-UD4H, которая обеспечила почти 800 МГц прироста частоты для нашего AMD A8-3850. Сама же процедура разгона не вызвала ни малейших затруднений, за что следует благодарить мощную силовую подсистему материнской платы и качественную прошивку. Однако, невысокий предел увеличения частоты HTT не позволит раскрыть потенциал младших моделей APU, а отсутствие охлаждения на части силовых элементов VRM заставляет проявлять осторожность при разгоне с повышением напряжения.


Тестовый стенд

Для проверки разгонного потенциала и оценки производительности материнской платы GA-A75-UD4H был использован следующий набор комплектующих:
  • процессор: AMD A8-3850 (2900 МГц);
  • кулер: Zalman CNPS10X Flex;
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: AMD Radeon HD 6950 2 GB (800/5000 МГц);
  • жесткий диск: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Для сравнения уровня быстродействия новинки мы использовали три «материнки» производства ASUS, Gigabyte и MSI для гибридных процессоров в исполнении Socket FM1. Во время тестов оперативная память функционировала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, а процессорные технологии энергосбережения были активированы. Системная плата Gigabyte GA-A75-UD4H работала под управлением самой свежей версии прошивки — F7 от 03.11.2011, а для её соперниц были установлены такие управляющие микрокоды:
Тестовый стенд работал под управлением «свежей» копии ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Microsoft Update. Файл подкачки и UAC были отключены, никакие другие оптимизации не выполнялись. Для сохранения повторяемости результатов для тестирования пришлось использовать старую версию драйвера AMD Catalyst 12.1 от 25.01.2012.

Методика тестирования осталась прежней: мы повторяем каждый тест минимум три раза, после чего рассчитываем среднее арифметическое значение. В том случае, если какой-то результат существенно отличается от двух других, итерации повторяются до получения нормального значения. Перечень тестовых программ:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Battleforge.

Результаты тестирования

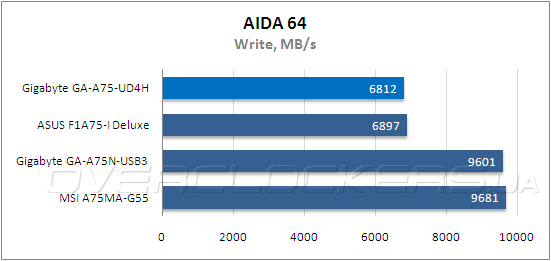

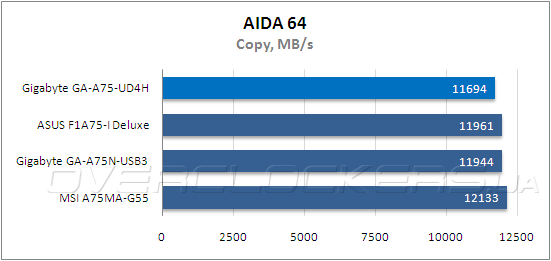

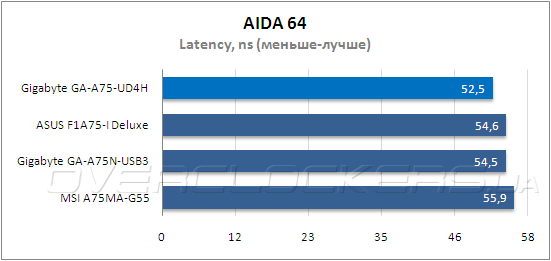

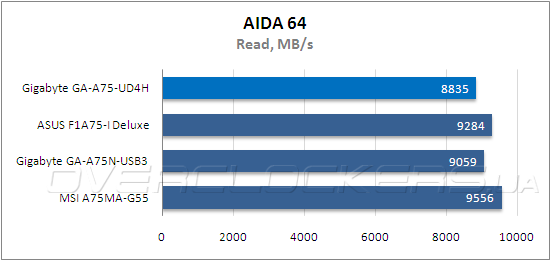

Оценку производительности системных плат традиционно открывает измерение пропускной способности подсистемы оперативной памяти в Cache & Memory benchmark из состава информационно-диагностической программы AIDA64.

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Результаты, которые показывает новинка в этом синтетическом бенчмарке, мягко говоря, озадачивают. Если корректность измерения в тесте записи вызывает определенные подозрения, то отставание Gigabyte GA-A75-UD4H от соперниц в операциях чтения и копирования нас насторожила. Зато латентность доступа к оперативной памяти у новинки оказалась наименьшей среди квартета участниц. Остается надеяться, что низкие результаты в синтетическом приложении не повлияют на быстродействие в реальных приложениях.

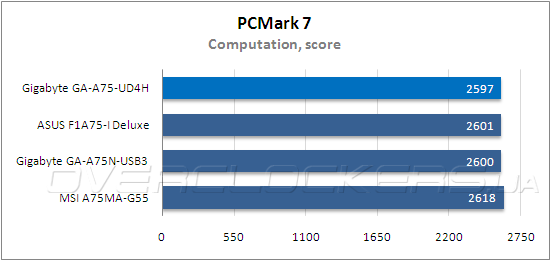

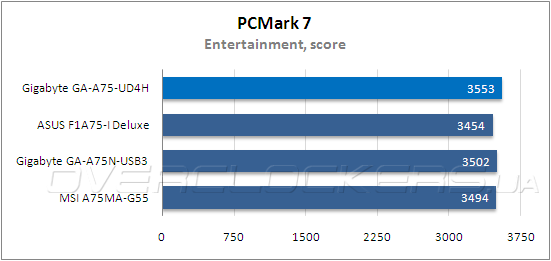

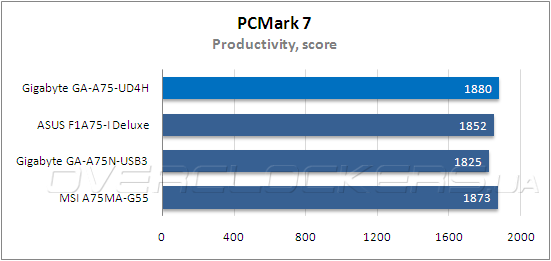

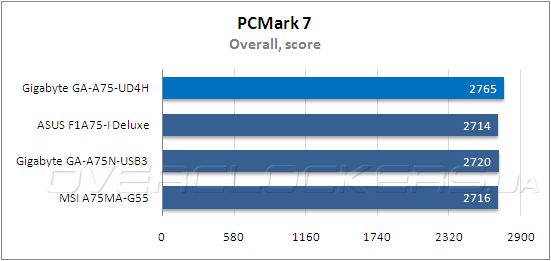

Тестирование в комплексном бенчмарке Futuremark PCMark 7 позволяет оценить продуктивность в повседневных прикладных задачах, таких как обработка мультимедийных файлов, современные 3D-игры, а также работа в сети Интернет и офисных приложениях.

Тестирование Gigabyte GA-A75-UD4H

В общем зачете героиня сегодняшнего обзора без труда опередила других участниц тестирования, что выглядит весьма неожиданно на фоне низких результатов в тестах пропускной способности ОЗУ.

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

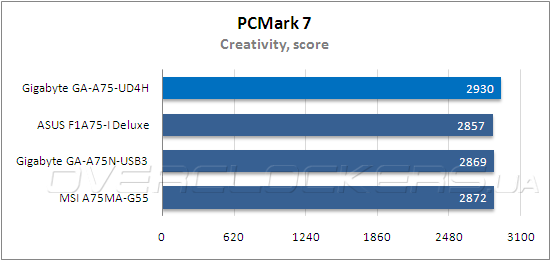

Во всех без исключениях тестовых сценариях новинка заняла первые места, что и обеспечило ей победу в Futuremark PCMark 7. Этот факт означает, что в повседневных задачах производительность GA-A75-UD4H находится на уровне лучших системных плат для APU A-series.

Для оценки и сравнения производительности материнских плат в современных 3D-играх мы используем Futuremark 3DMark 11. Этот бенчмарк, использующий API DirectX 11 и расчет реалистичных физических эффектов, создает серьезную нагрузку на все подсистемы персонального компьютера. С целью снижения влияния видеокарты на результаты был использован профиль настроек Performance.

Тестирование Gigabyte GA-A75-UD4H

Как и в предыдущем случае Gigabyte GA-A75-UD4H показала лучший балл, так что нам остается списать провальное выступление в AIDA64 Cache & Memory benchmark на «глюки» прошивки.

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

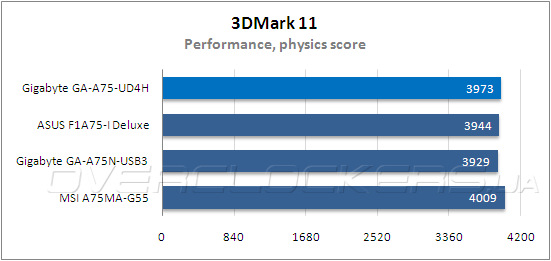

В графическом подтесте героиня сегодняшнего тестирования одержала победу, а при интенсивном использовании вычислительных ресурсов процессора и комбинированной нагрузке лишь немного уступила системной плате MSI A75MA-G55. Впрочем, в этом случае отставание новинки от лидера минимально, а больший удельный весь результатов тестового сценария Graphics позволил полноразмерной плате Gigabyte занять первое место в общем зачете.

Напоследок, мы оценили «материнок» в двух ресурсоемких 3D-играх: шутере от первого лица FarCry 2 и стратеги реального времени Battleforge. Для уменьшения зависимости частоты смены кадров от производительности графического акселератора использовалось разрешение 1680х1050 при высоком, но не максимальном качестве изображения без полноэкранного сглаживания.

Тестирование Gigabyte GA-A75-UD4H

Тестирование Gigabyte GA-A75-UD4H

Как и следовало ожидать, все четыре участницы тестирования продемонстрировали схожие результаты, так что ни одна из плат не станет фактором, сдерживающим игровую производительность.


Выводы

Несмотря на невысокую розничную стоимость материнская плата Gigabyte GA-A75-UD4H оказалась очень интересным продуктом. Неплохой разгонный потенциал и достойный уровень быстродействия, а также отличное сочетание высокого качества изготовления, продуманной конструкции и богатых возможностей расширения могли бы сделать эту модель отличным кандидатом в качестве основы для сборки недорого, но вполне современного системного блока. Если бы не одно «но» — отсутствие перспектив развития для платформы Socket FM1. Уже в октябре 2012 года компания AMD планирует представить новое поколение APU A-series, известное под кодовым именем Trinity. Обновленные гибридные процессоры получат новый разъем Socket FM2, который будет несовместим с существующими материнскими платами Socket FM1. В этой связи мы можем рекомендовать Gigabyte GA-A75-UD4H к покупке лишь самым консервативным пользователям, которых полностью устраивает текущий уровень быстродействия и не пугает отсутствие возможности апгрейда на AMD A-series второго поколения.



Оборудование для тестирования было предоставлено следующими компаниями:
  • AMD — процессор AMD A-3850, видеокарта AMD Radeon HD 6950 2 GB;
  • ASUS — системная плата ASUS F1A75-I Deluxe;
  • MSI — системная плата MSI A75MA-G55;
  • MTI — системные платы Gigabyte GA-A75-UD4H и Gigabyte GA-A75N-USB3;
  • Silicon Power — комплект памяти Silicon Power SP004GBLYU160S2B;
  • Syntex — блок питания Seasonic X-650;
  • WD — жесткий диск WD VelociRaptor WD1500HLHX.
