Маленькая, но удаленькая! Обзор и тестирование материнской платы ASUS F1A75-I Deluxe на наборе системной логики AMD A75

В последнее время дела AMD на рынке видеокарт идут в гору. Недавний анонс очередного поколения графических ускорителей — 28-нм Thaiti — вернули компании технологическое превосходство среди одночиповых продуктов высшей ценовой категории, по крайней мере, до анонса NVIDIA Kepler. Неплохо идут дела и в секторе среднебюджетных видеоакселераторов, где чипы Radeon HD 6-й серии предлагают отличное соотношение цены и производительности. На этом фоне несколько менее радужно выглядят успехи процессорного подразделения AMD. Как показал недавний обзор, новая микроархитектура Bulldozer возложенных надежд не оправдала, флагманская модель проигрывает конкурирующим решениям Intel. Что касается представителей линеек Athlon II и Phenom II, то их покупка все еще оправдана благодаря низкой стоимости, приемлемом уровне производительности и совместимости со старыми платами Socket AM2+/AM3. Но их дни сочтены и в скором времени они будут сняты с производства. В то же время, семейство гибридных процессоров, так называемых APU — Accelerated Processing Unit, продолжает завоевывать популярность. Идея совместить на полупроводниковом кристалле процессорные ядра и графический ускоритель оказалась весьма удачной. Сегодня гибридные процессоры AMD можно встретить в составе самых различных устройств: от недорогих нетбуков до настольных персональных компьютеров начального уровня. Но особенно интересны APU при построении так называемых HTPC — Home Theatre PC, или, по-нашему, «медиацентров». Концепция построения HTPC предъявляет повышенное требования к энергоэффективности и малым размерам платформы, но не требует высочайшей производительности. В этом случае AMD A-Series, которые имеют в своем составе от двух до четырех вычислительных ядер и мощный DX11-совсместимый графический акселератор, выглядят идеальными кандидатами в качестве основы медиацентра.

На сегодняшний ведущие производители комплектующих предлагают широчайший ассортимент системных для AMD A-Series, среди которых есть как модели бюджетного уровня, так и отлично оснащенные продукты среднего ценового диапазона. Отдельно следует отметить материнские платы, выполненные в форм-факторе Mini-ITX, идеально подходящие для создания энергоэффективных мультимедийных систем в компактных корпусах. Сегодня мы хотим познакомить вас именно с такой моделью — ASUS F1A75-I Deluxe. Как оказалось, эта миниатюрная плата обладает огромным возможностями. Какими именно — мы расскажем по ходу обзора, а пока предлагаем ознакомиться со спецификациями участницы сегодняшнего тестирования.

Модель ASUS F1A75-I Deluxe
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD APU A-Series, E2-Series
Память 2 DIMM DDR3 SDRAM 1066/1333/1600/1866/, 32 Гбайт максимум
Слоты PCI-E 1x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро (в процессор) Radeon HD 6530D/Radeon HD 6550D
Видеоразъемы DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1
Порты USB 6x 2.0 (4 разъема на задней панели)
4х 3.0 (2 разъема на задней панели, AMD A75)
ATA-133
Serial ATA 4x SATA 6 Гбит/с (A75)
eSATA 1х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
Atheros AR9285 (Wi-Fi 802.11 b/g/n)
Atheros AR3011 (Bluetooth 3.0)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности AI Suite II, ASUS TurboV, BT GO 3.0!, DIGI+ VRM, MemOK!, Wireless on board

Кроме малых размеров ASUS F1A75-I Deluxe отличается развитой поддержкой технологий беспроводного доступа, а в остальном функциональность и возможности расширения платы практически не отличаются от многих полноразмерных моделей. Особенности дизайна мы рассмотрим немного позже, а пока перейдем к комплекту поставки.


Комплект поставки

Материнская плата ASUS F1A75-I Deluxe поставляется в небольшой красочной картонной коробке. Тема оформления упаковки разительно отличается от остальных продуктов компании. Зеркальный шар, который можно встретить в дискоклубах, намекает на мультимедийную природу участницы тестирования.

ASUS F1A75-I Deluxe

Кроме наименования модели на лицевой стороне можно заметить надпись MiniMax Home Entertainment Center, которую в вольном переводе можно трактовать как «Маленький домашний развлекательный центр с большими возможностями». Именно эта фраза и отражает основную область применения ASUS F1A75-I Deluxe — мощные компактные НТРС. Впрочем, никто не запрещает построить на её основе энергоэффективную офисную рабочую станцию. Кроме прочего, фронтальная крышка упаковки содержит логотипы, благодаря которым мы узнаем о поддержке платой высокоскоростных интерфейсов USB 3.0 и SATA 6 Гбит/с, беспроводных стандартов Bluetooth и IEEE 802.11n, а также применении цифрового преобразователя напряжения DIGI+ VRM. Зачем спрашивается, на системной плате формата Mini-ITX такая продвинутая подсистема питания? Все очень просто: высококачественный VRM не только обеспечивает разгонный потенциал, но и повышает энергоэффективность платформы в целом.

На обратную сторону коробки нанесена краткая спецификация F1A75-I Deluxe и приводится расширенное описание фирменной технологии DIGI+ VRM.

ASUS F1A75-I Deluxe

Напомним, что большинство системных плат ASUS среднего и верхнего ценовых диапазонов оснащаются продвинутым преобразователем напряжения с цифровым управлением, за работу которого отвечает пара контроллеров — EPU и TPU. Чип EPU, или Energy Processing Unit, обеспечивает расширенные возможности энергосбережения, в то время как TPU (TurboV Processing Unit) служит для управления и контроля процессом разгона.

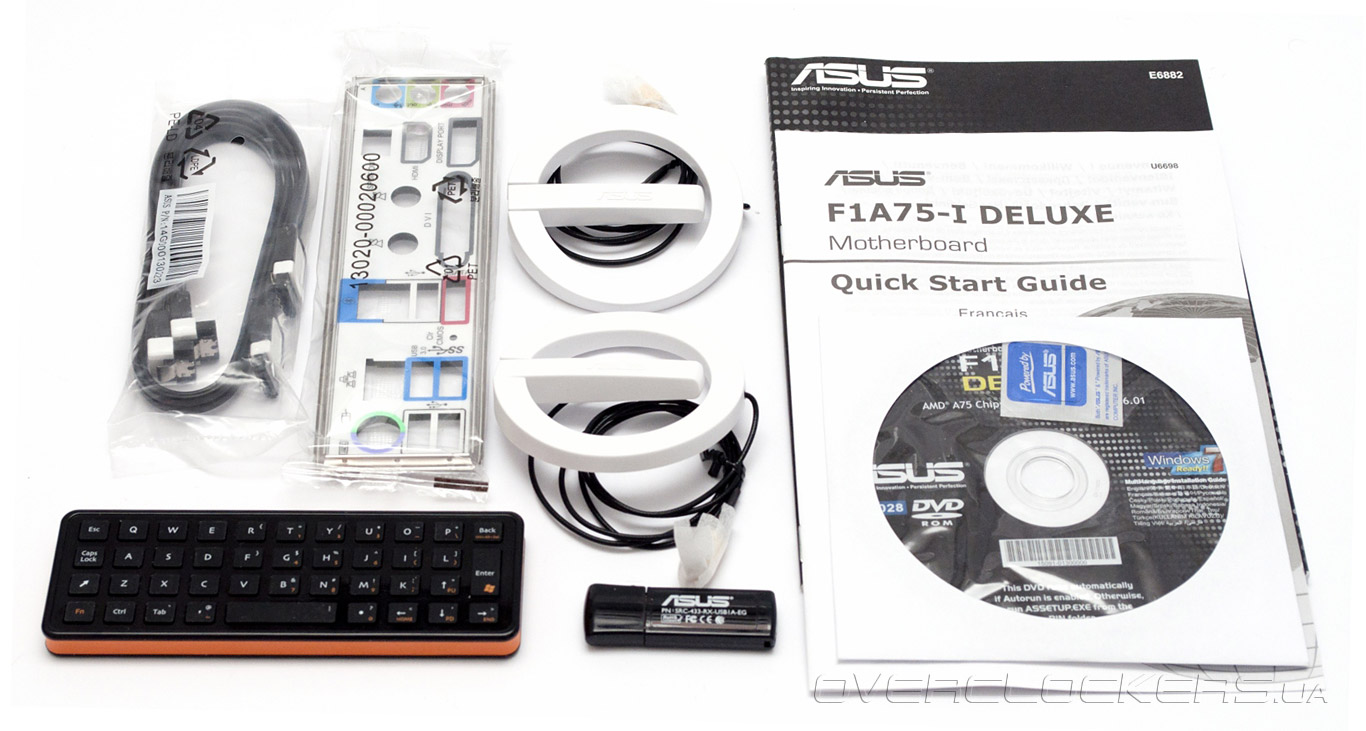

Набор аксессуаров ASUS F1A75-I Deluxe включает:
  • заглушку на заднюю панель I/O Shield;
  • два кабелей SATA 6 Гбит/с;
  • пару WiFi-антенн;
  • пульт дистанционного управления;
  • USB-применик пульта дистанционного управления;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • буклет по быстрой сборке системе.
ASUS F1A75-I Deluxe

Из необычных принадлежностей можно отметить наличие антенн Wi-Fi и пульта дистанционного управления. Антенны можно зафиксировать на металлической поверхности благодаря магнитным «липучками». В случае если места для установки антенн не найдется, отчаиваться не стоит, так как можно использовать любые Wi-Fi антенны с разъемом RP-SMA.

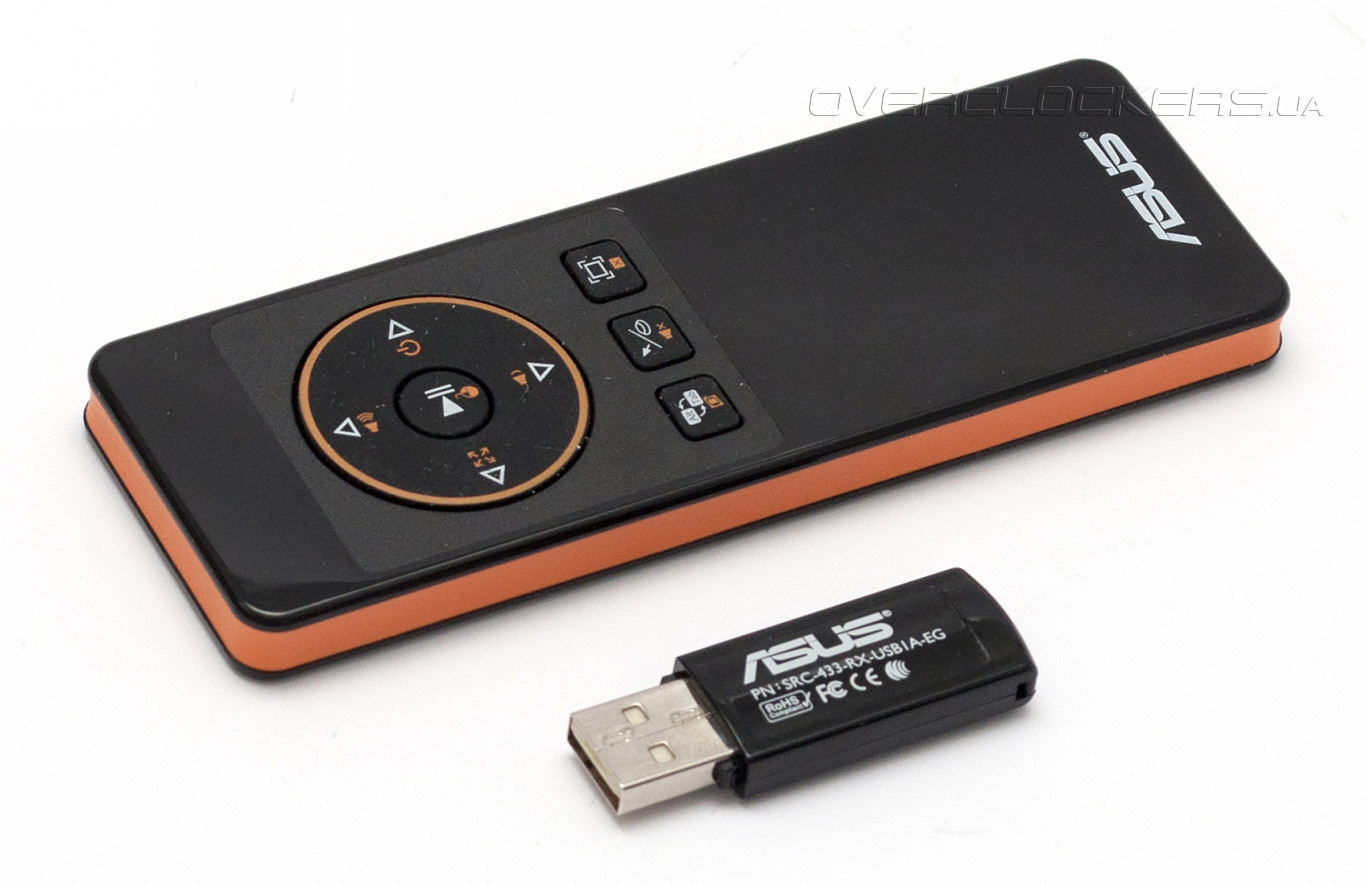

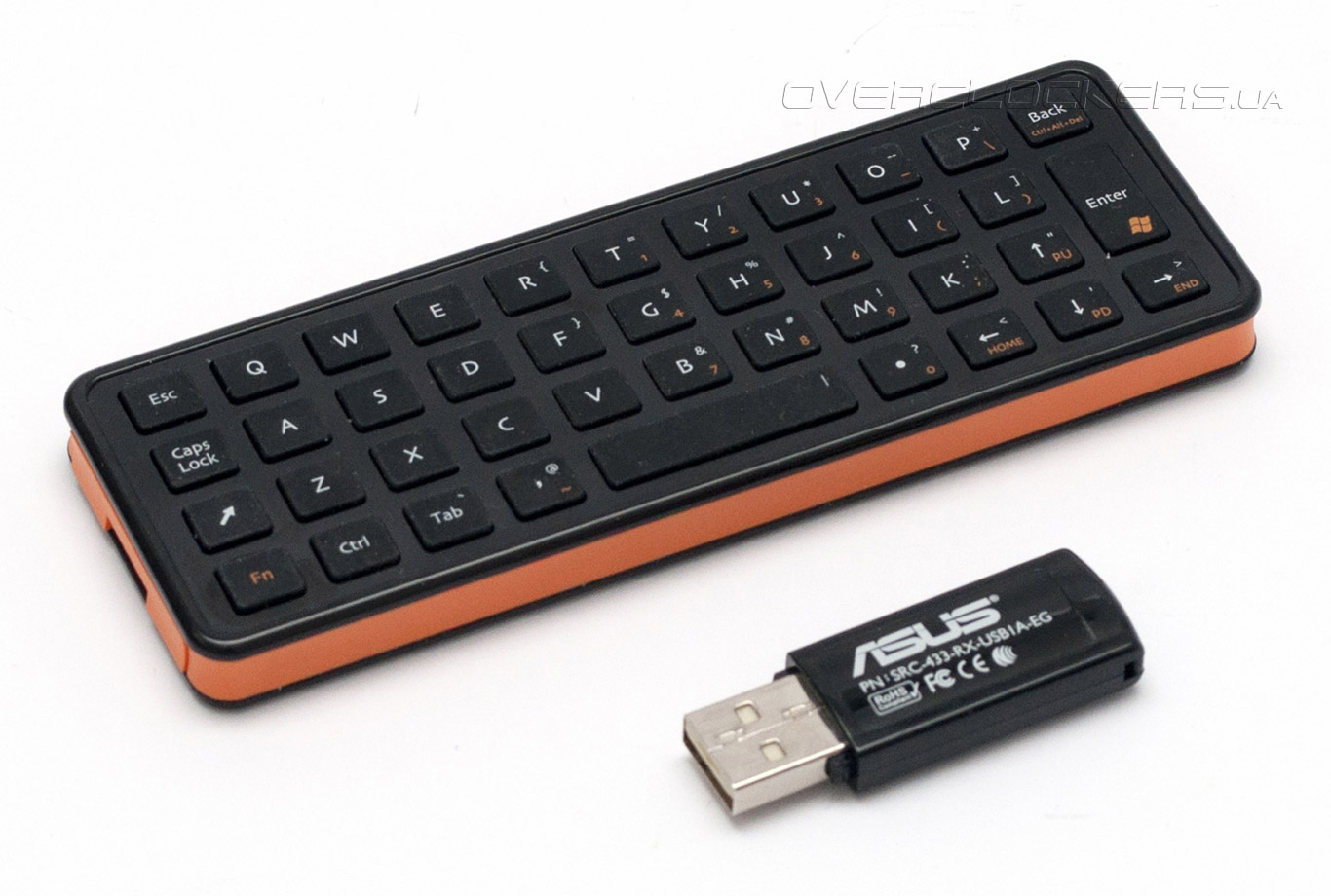

Пульт дистанционного управления, поставляемый в комплекте с ASUS F1A75-I Deluxe, заслуживает отдельного внимания. Для его работы в среде MS Windows 7 не требуется установка дополнительного ПО или драйверов. USB-приёмник пульта определяется в системе как обычное HID-устройство.

ASUS F1A75-I Deluxe

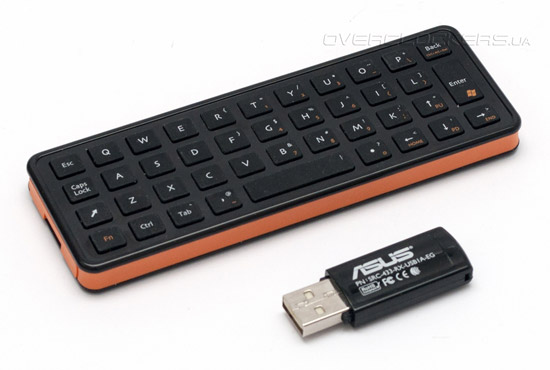

Кроме стандартных функций, таких как регулировка громкости, управление воспроизведением, переключение между окнами и переход в полноэкранный режим, это замечательное устройство содержит полноценную QWERTY-клавиатуру.

ASUS F1A75-I Deluxe

С её помощью можно вводить адреса в браузере, листать электронную почту — и все это, не вставая с дивана! Конечно, набирать большие объемы текста при помощи пульта не совсем удобно, да и кириллические символы на клавиатуре отсутствуют. В любом случае, этот аксессуар будет чрезвычайно полезным тем, кто собирается использовать системную плату ASUS F1A75-I Deluxe в качестве основы для мультимедийного центра цифровых развлечений.


Дизайн

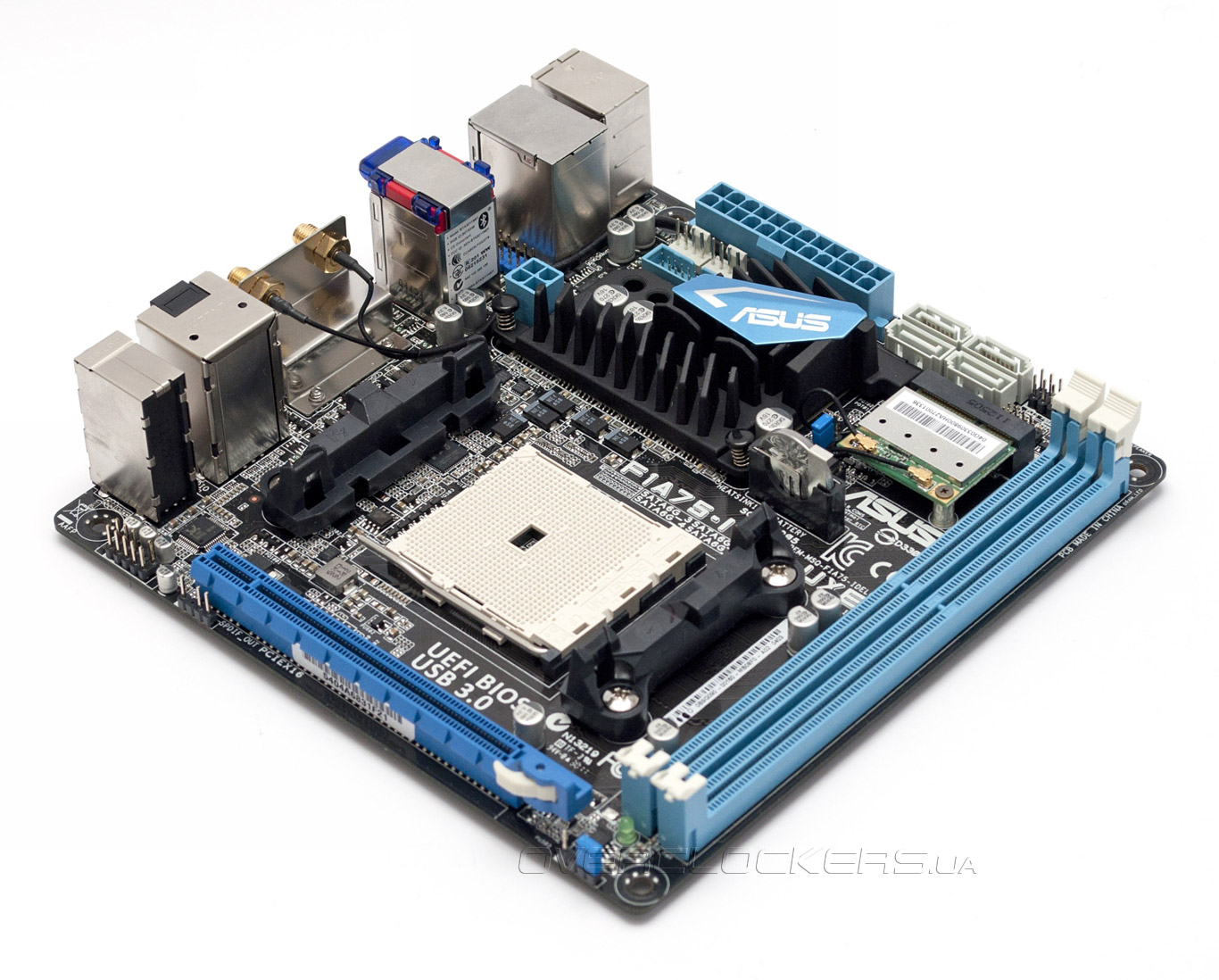

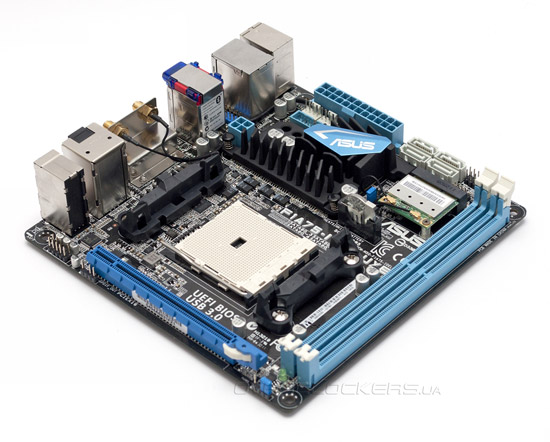

Материнская плата ASUS F1A75-I Deluxe выполнена в формате Mini-ITX, размеры PCB составляют всего 170 х 170 мм, из-за чего дизайн участницы сегодняшнего обзора обладает рядом принципиальных особенностей. Минимальная площадь печатной платы диктует непривычную компоновку, которая, увы, не лишена пары недостатков. Главный из них — размещение процессорного разъема в непосредственной близости от слота PCI Express 2.0 x16.

ASUS F1A75-I Deluxe

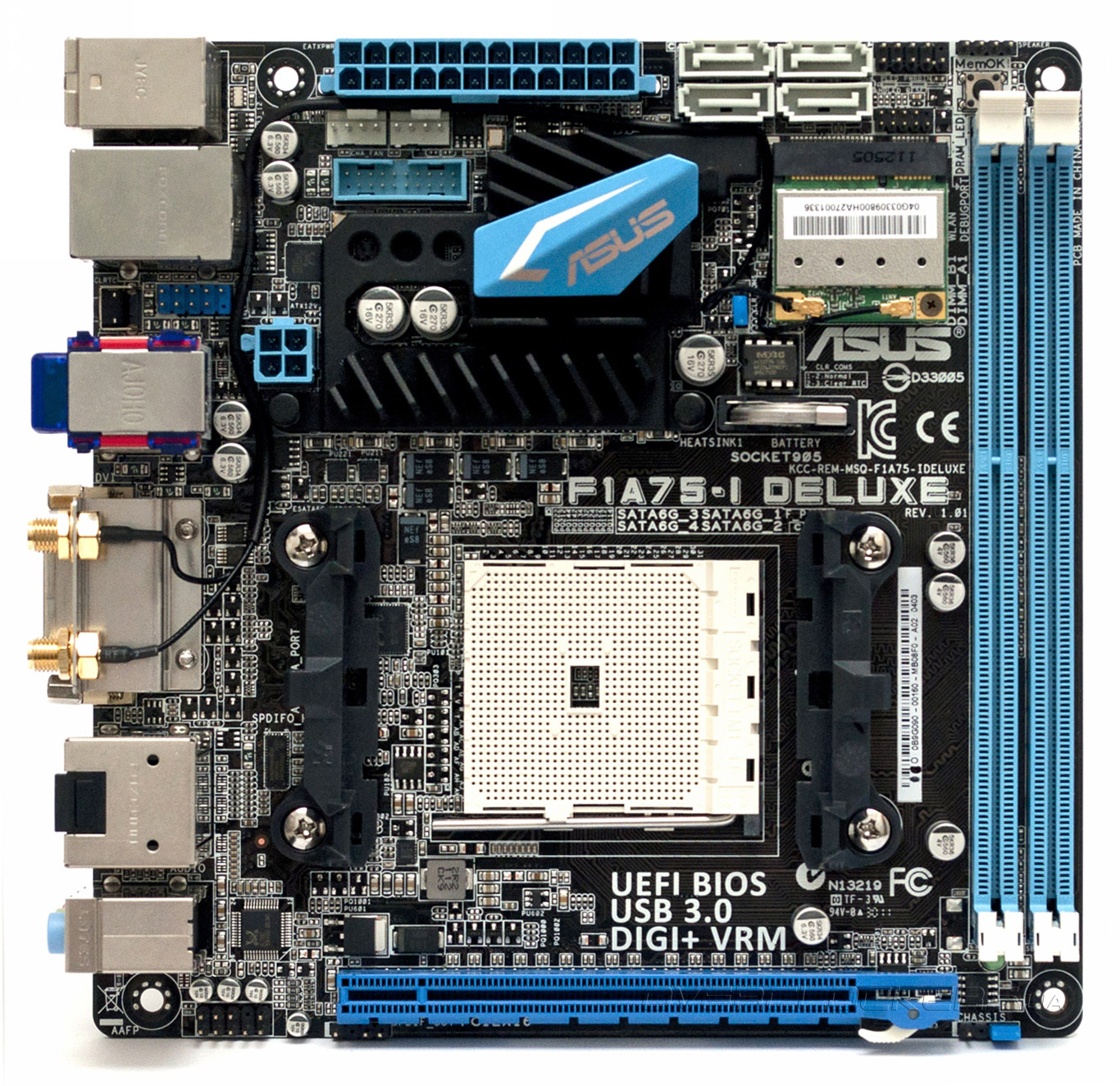

Такая конфигурация затрудняют установку массивных систем охлаждения при наличии графического ускорителя или карты расширения. Обойти данное ограничение можно за счет компактных процессорных кулеров, наподобие «боксового», или же отказаться от использования порта PCI Express 2.0 x16 и ограничиться интегрированным в APU видеоядром. В остальном, существенных замечаний к дизайну ASUS F1A75-I Deluxe у нас не нашлось, несмотря на чрезвычайную плотность монтажа, процесс сборки и последующая эксплуатация материнской платы оказались вполне удобными.

ASUS F1A75-I Deluxe

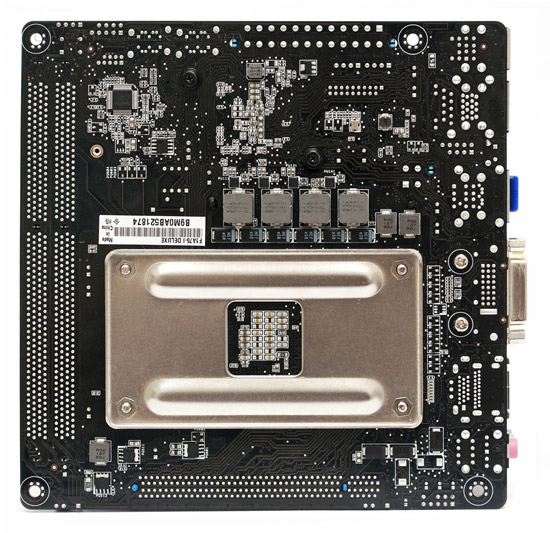

Одной из особенностей дизайна данной модели стало размещения части компонентов цепей электропитания и контроллера ввода-вывода на обратной стороне печатной платы.

ASUS F1A75-I Deluxe

В основе материнской платы лежит набор системной логики AMD A75, который предназначен для работы с гибридными процессорами APU A-Series и E2-series. ASUS F1A75-I Deluxe поддерживает любые процессоры Socket FM1 с тепловыделением до 100 ватт включительно. Два разъема DIMM стандарта DDR3 способны принять пару модулей PC3-14900 (1866 МГц) суммарным объемом до 32 Гбайт. Для вывода изображения от встроенного в APU графического ядра системная плата располагает полным набором цифровых видеовыходов: DisplayPort, DVI-D, HDMI. Увы, аналоговый монитор не удастся подключить даже через соответствующий переходник DVI-to-D-SUB. К услугам тех, кому производительности встроенного видеоускорителя покажется недостаточно, предназначен единственный разъем расширения PCI Express 2.0 x16. Возможности системной логики позволяют объединять ресурсы дискретной и встроенной видеокарт в конфигурацию AMD Dual Graphics.

Как вы уже поняли, ASUS F1A75-I Deluxe не имеет дополнительных слотов расширения PCI и PCI Express x1, зато предлагает один порт mini-PCI Express, в который можно установить любую плату расширения половинной длины. По-умолчанию, этот разъем занят WLAN-картой AzureWave AR5B95, в основе которой лежит чипсет Atheros AR9285, обеспечивающий поддержку стандартов IEEE 802.11b, 802.11g и облегченную версию 802.11n на скорости до 150 Мбит/с. Кроме поддержки Wi-Fi участница сегодняшнего тестирования может похвастаться наличием дополнительного контроллера Bluetooth 2.1/3.0. Кроме беспроводных сетевых интерфейсов, материнская плата имеет обычный разъем RJ-45, за работу гигабитной локальной сети отвечает чип Realtek RTL8111E. Аудиоподсистема основана на высококачественном HD-аудиокодеке Realtek ALC892, обеспечивающим вывод звука в формате 7.1. Для подсоединения цифрового ресивера имеется оптический порт S/PDIF.

Для подключения дисковых накопителей ASUS F1A75-I Deluxe предлагает четыре внутренних разъема SATA 6 Гбит/с и один eSATA 6 Гбит/с, который выведен на заднюю панель. Все они обслуживаются набором системной логики AMD A75, имеется поддержка массивов RAID уровней 0, 1, 10 и JBOD. Периферию можно подключить при помощи шести портов USB 2.0 и четырех USB 3.0, причем работа последних обеспечивается средствами чипсета. Материнская плата лишена поддержки устаревающих интерфейсов, таких как АТА-133, FDD, COM и LPT. Отметим наличие кнопки MemOK!, позволяющей выполнить загрузку даже в случае установки неработоспособных параметров ОЗУ. Однако удобство её расположения оставляет желать лучшего, доступ к ней перекрывают защелки модулей памяти.

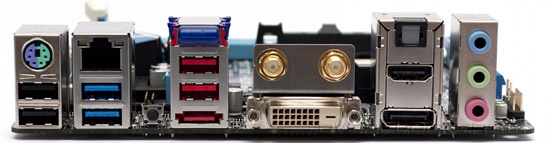

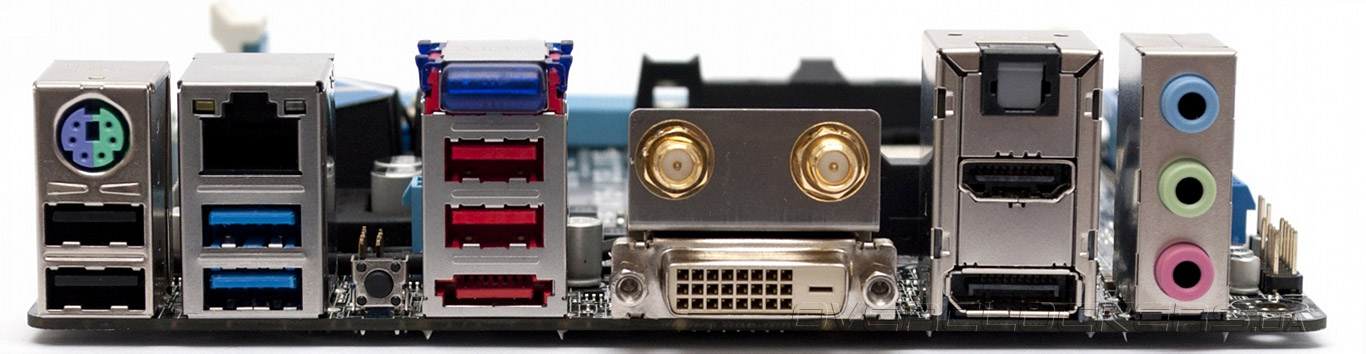

На задней панели ASUS F1A75-I Deluxe можно увидеть:
  • комбинированный PS/2;
  • четыре порта USB 3.0 и пару USB 2.0;
  • один eSATA 6 Гбит/с;
  • сетевой порт RJ-45;
  • адаптер Bluetooth;
  • два разъема RP-SMA для подключения антенн Wi-Fi;
  • три аналоговых аудиовыходов и оптический S/PDIF;
  • видеоразъемы DisplayPort, DVI-D и HDMI
  • кнопка Clear_CMOS.
ASUS F1A75-I Deluxe

Расположение портов достаточно удобно, а набор интерфейсов ничуть не уступает старшим моделям. Несколько непривычно, как для компактной мультимедийной платы, смотрится кнопка сброса параметров прошивки. Очевидно, разработчики снабдили данную модель возможностями разгона.

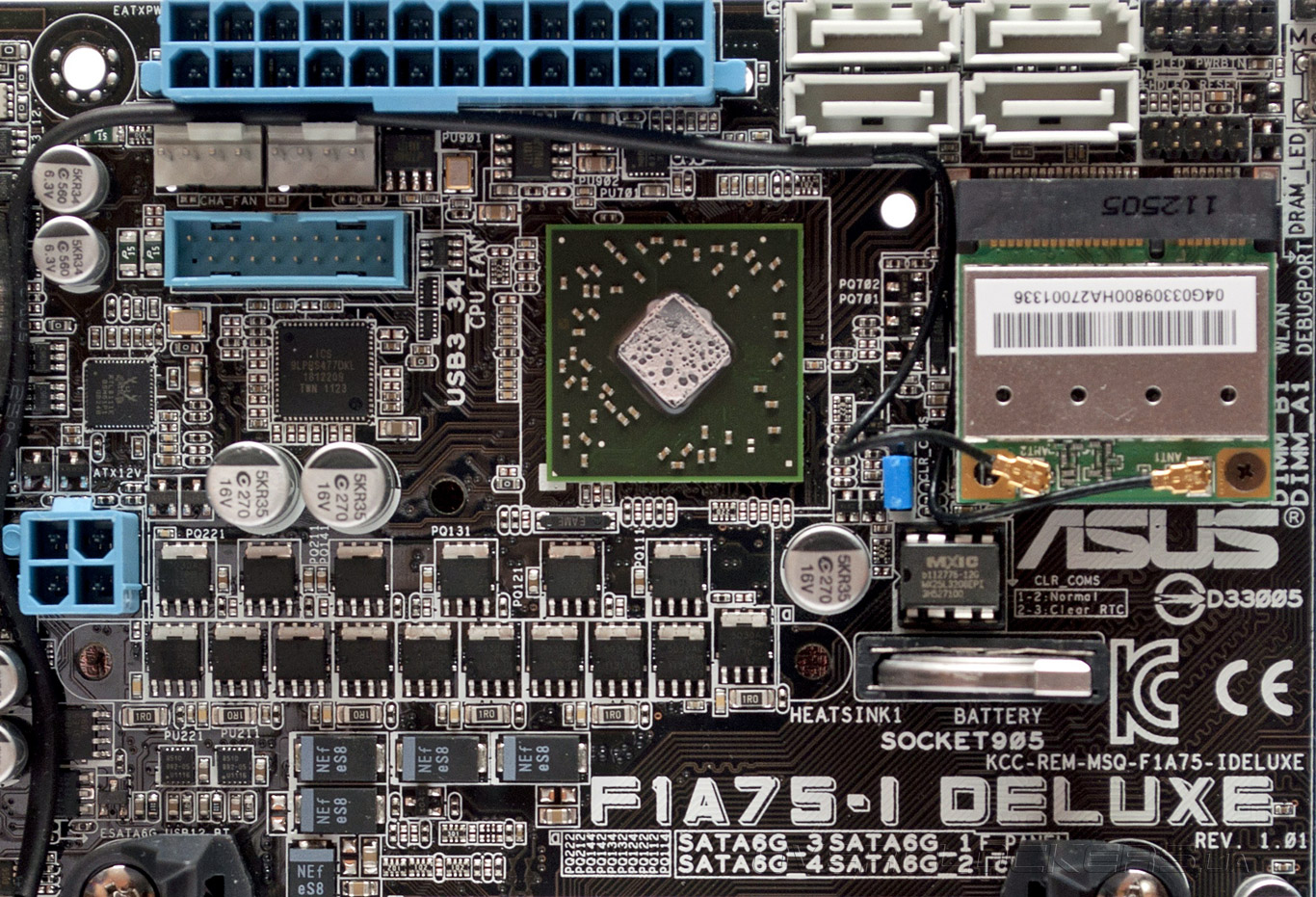

Подсистема электропитания материнской платы ASUS F1A75-I Deluxe поддерживает установку любых APU A-Series с TDP до 100 Вт. Дополнительное питание подводится при помощи четырехконтактного разъема. VRM процессора выполнен по шестиканальной схеме, где четыре фазы питают вычислительные ядра, а две оставшиеся — встроенный северный мост и контроллер ОЗУ. Преобразователь напряжения управляется ШИМ-контроллером EPU ASP1000C-A42, который поддерживает динамическое управление количеством активных фаз, прецизионную установку напряжений и позволяет управлять частотой переключения MOSFET — все как у полноразмерных моделей.

ASUS F1A75-I Deluxe

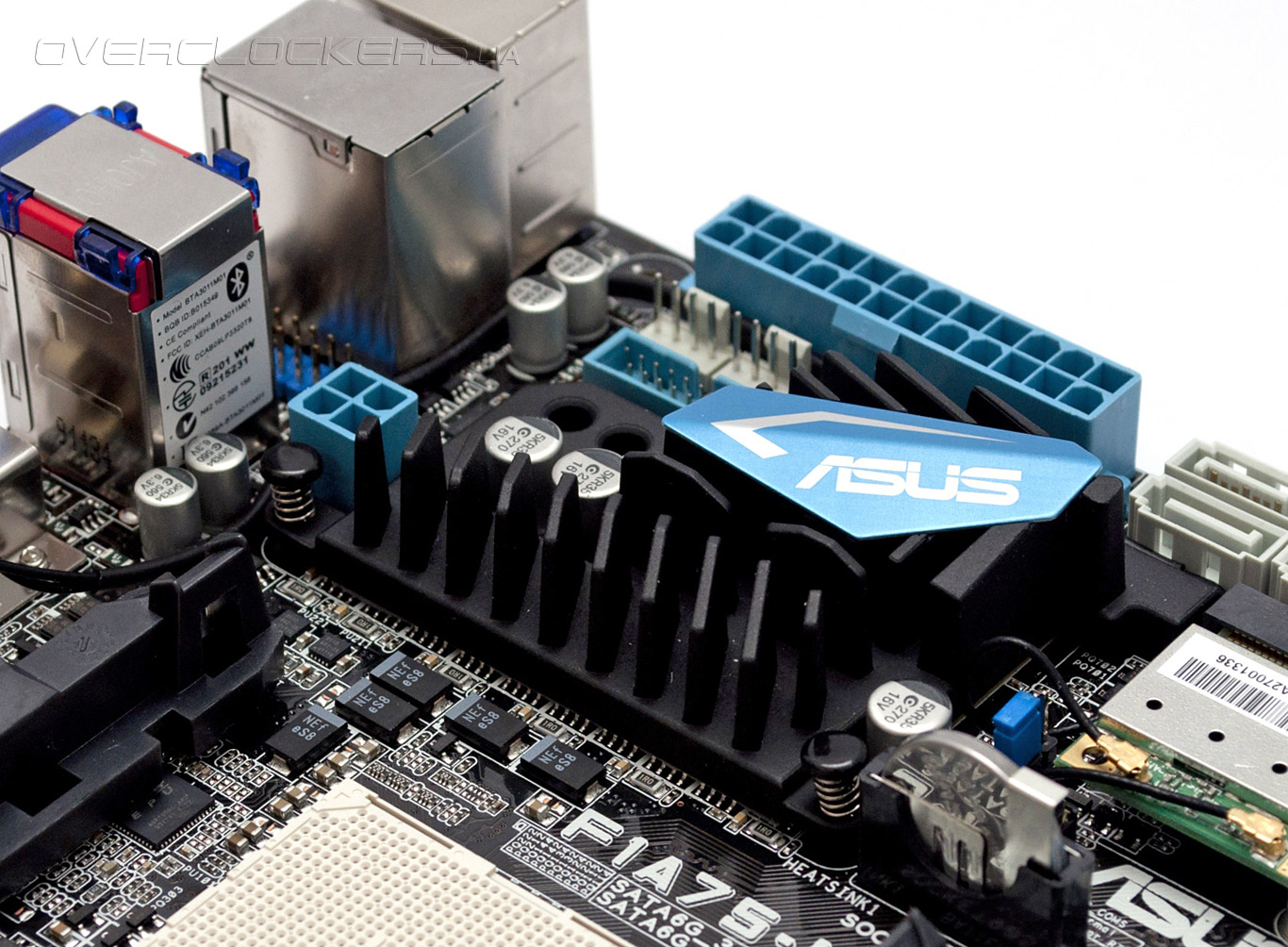

Как мы уже упоминали, часть компонентов подсистемы электропитания перенесены на обратную сторону печатной платы. Силовые элементы VRM охлаждаются радиатором, который отводит тепло и от единственной микросхемы набора системной логики.

ASUS F1A75-I Deluxe

Системная плата ASUS F1A75-I Deluxe оснащается всего двумя разъемами для подключения вентиляторов, зато оба четырехконтактные и поддерживают управление скоростью вращения методом ШИМ. На наш взгляд двух «вертушек» вполне достаточно для системы формата Mini-ITX, которые, несмотря на применение энергоэффективных комплектующих, часто собираются в компактных корпусах малого объема и требуют тщательного подхода к организации охлаждения.

Таким образом, дизайн ASUS F1A75-I Deluxe получился вполне удачным, как для такой компактной модели. Нельзя не отметить отличные возможности расширения, наличие беспроводных сетевых интерфейсов и качественный узел подсистемы электропитания. В то же время, ограниченная совместимость с массивными системами охлаждение при установленном дискретном видеоакселераторе вряд ли можно считать критическим замечанием, ведь плата рассчитана, в первую очередь, на применение в составе HTPC, где мощности встроенного в APU графического ускорителя более чем достаточно.
