Обзор и тестирование двух системных плат для Socket FM1 на чипсете AMD A75 производства ECS и MSI

MSI A75MA-G55

Комплект поставки

Системная плата MSI A75MA-G55 относится к продуктам среднего уровня, в ней удачно сочетаются невысокая цена и богатые возможности расширения. Несмотря на это, элементная база соответствует военным стандартам качества, а функциональность практически не уступает старшим продуктам предыдущих поколений. Плата поставляется в компактной картонной коробке, оформленной в стиле Military Class II.

MSI A75MA-G55 MSI A75MA-G55

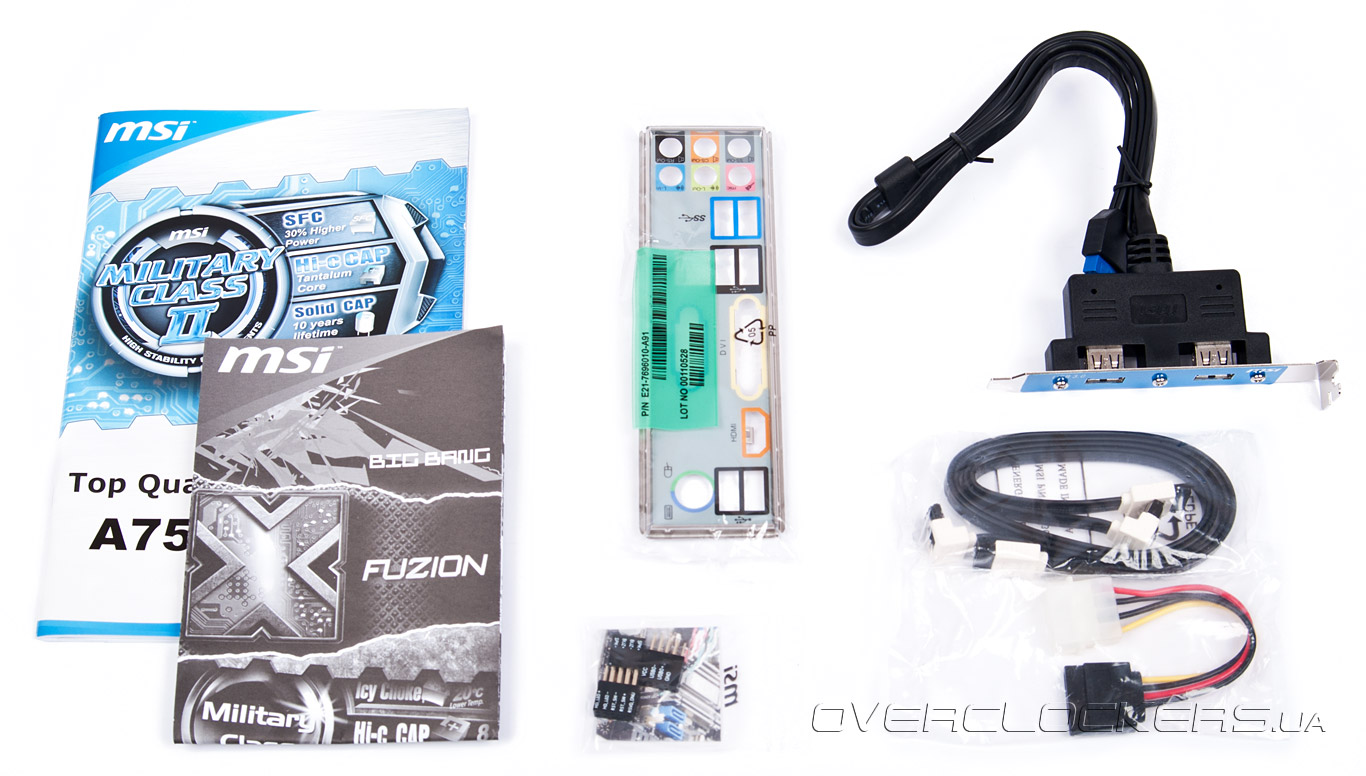

Одной из ключевых особенностей материнской платы MSI A75MA-G55 является применение электронных компонентов военного класса надежности, что самым положительным образом должно отразиться на стабильности и долговечности системы. Поддержку стандартов USB 3.0 и SATA 6 Гбит/с вряд ли можно назвать уникальной особенностью, а вот наличие программно-аппаратного комплекса для системного мониторинга и разгона можно считать приятным дополнением. Что касается набора аксессуаров, то его перечень достаточно необычный, как для платы среднего уровня. Комплект включает:
  • заглушку на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • переходник для питания SATA устройств;
  • набор коннекторов Quick connectors;
  • планка с двумя разъемами USB 3.0;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя.
MSI A75MA-G55

Не часто в комплекте можно встретить планку с разъемами USB 3.0, позволяющую вывести на заднюю панель системного блока пару соответствующих портов. А вот с количеством кабелей SATA производитель явно пожадничал, два-три дополнительных шлейфа не помешали бы.


Дизайн

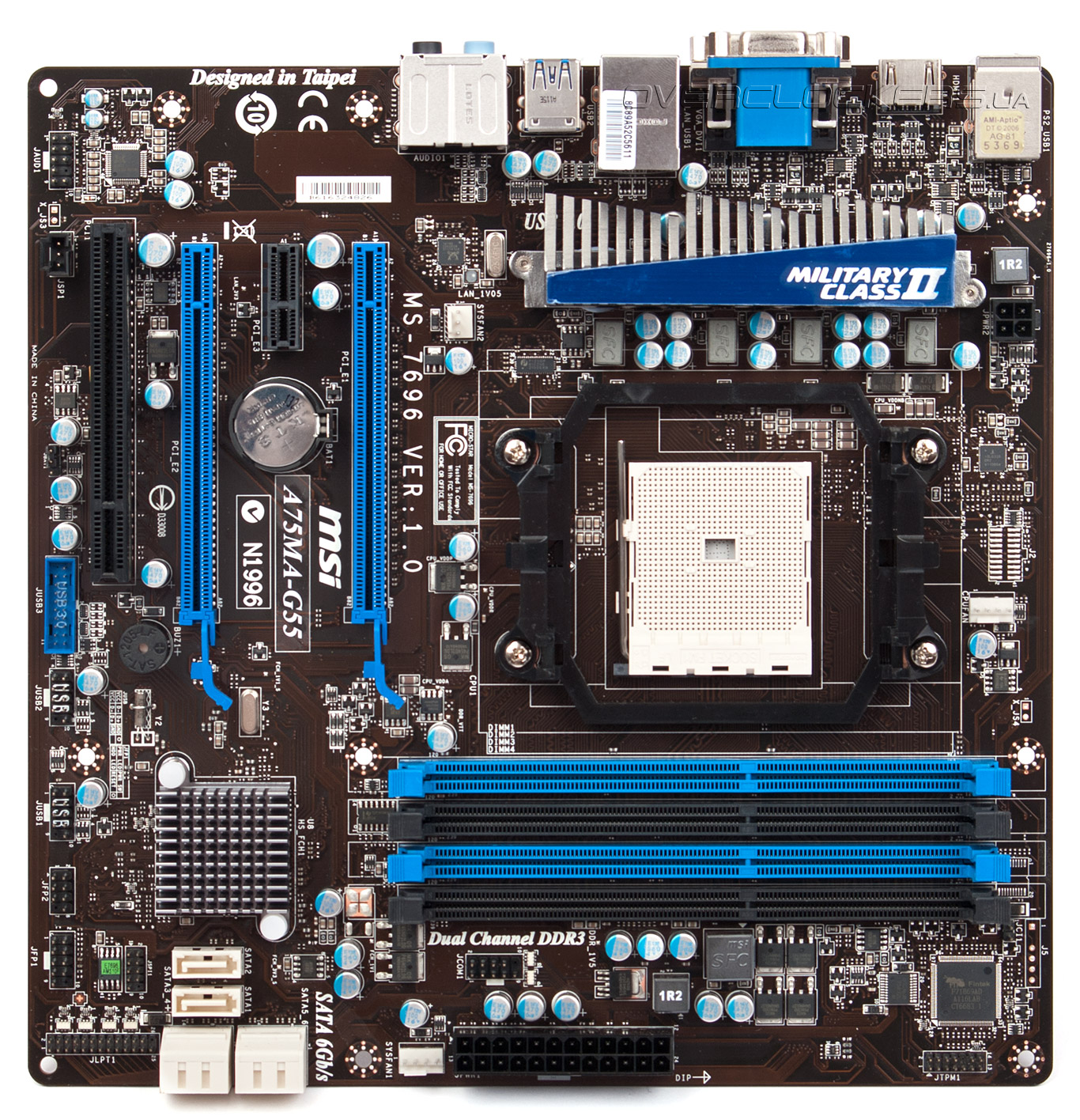

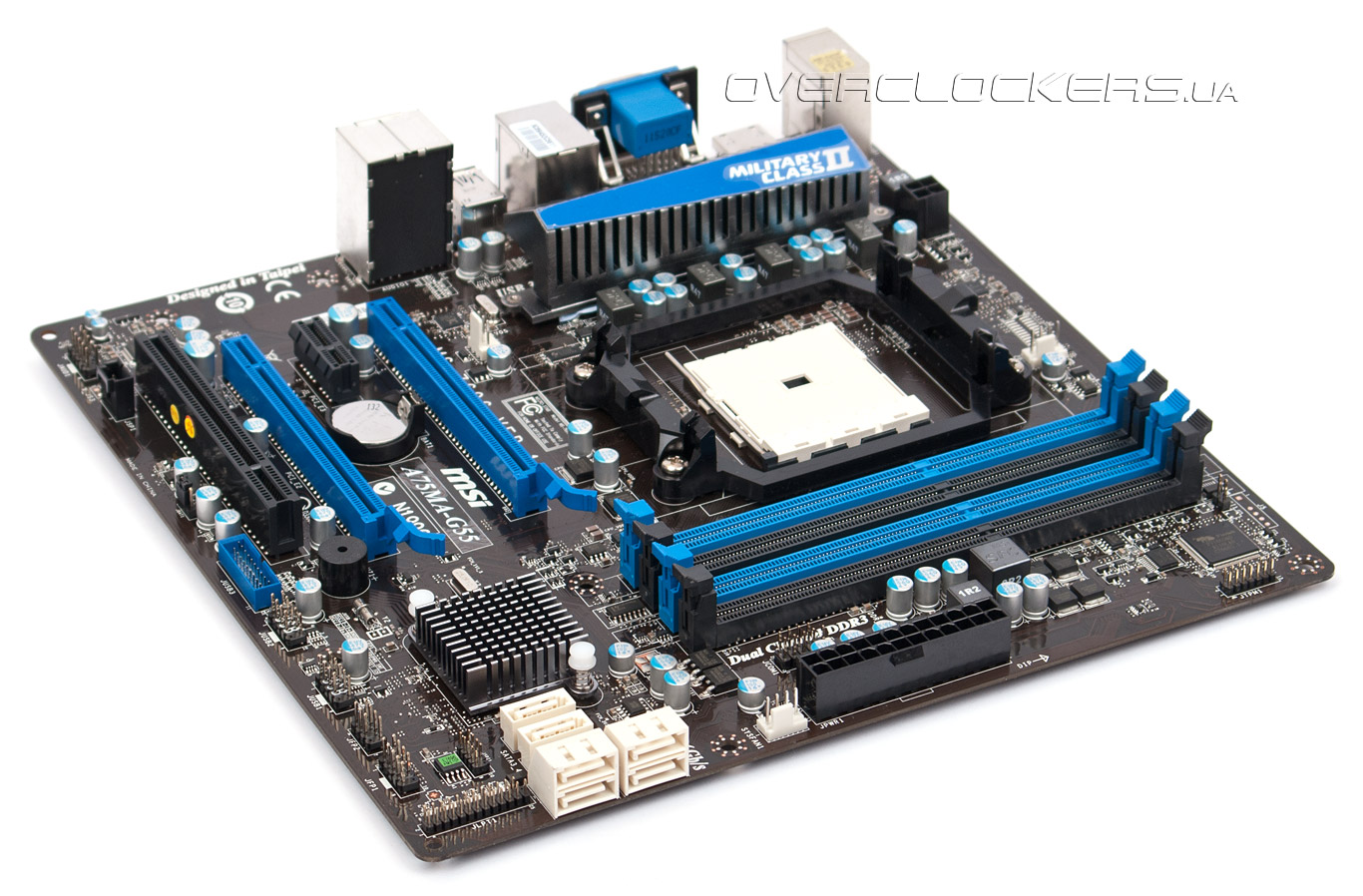

Материнская плата MSI A75MA-G55 выполнена в формате microATX, её компоновка типична для компактных моделей. На наш взгляд, это оптимальное решение для системных плат, рассчитанных на установку AMD APU A-Series.

MSI A75MA-G55

Плата базируется на наборе системной логики AMD A75, благодаря чему обеспечивается полная поддержка любых процессоров в исполнении Socket FM1. MSI A75MA-G55 располагает четырьмя разъемами для установки модулей оперативной памяти DDR3. Тем, кому недостаточно производительности встроенного в APU видеоядра, предлагается слот PCI Express 2.0 x16, в который можно установить мощный графический акселератор. При использовании AMD Radeon HD 6-й серии ресурсы дискретного адаптера и встроенной можно объединять в конфигурацию Dual Graphics. На плате присутствует второй разъем PCI Express 2.0 x16, который всегда работает на скорости x16@x4. Ввиду компактного размера печатной платы, инженерам MSI удалось разместить лишь один разъем PCI и один PCI-E, причем последний будет заблокирован в случае установки видеокарты с массивной системой охлаждения.

MSI A75MA-G55

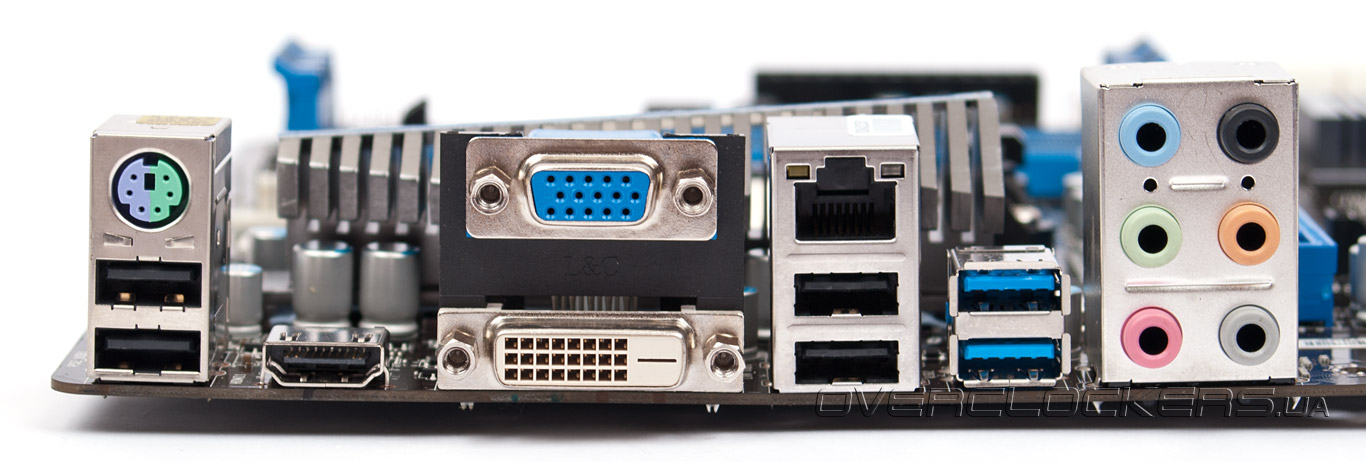

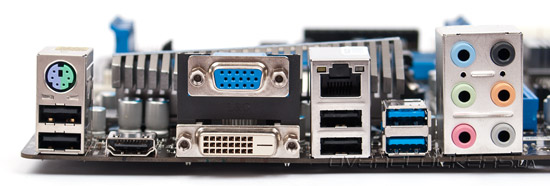

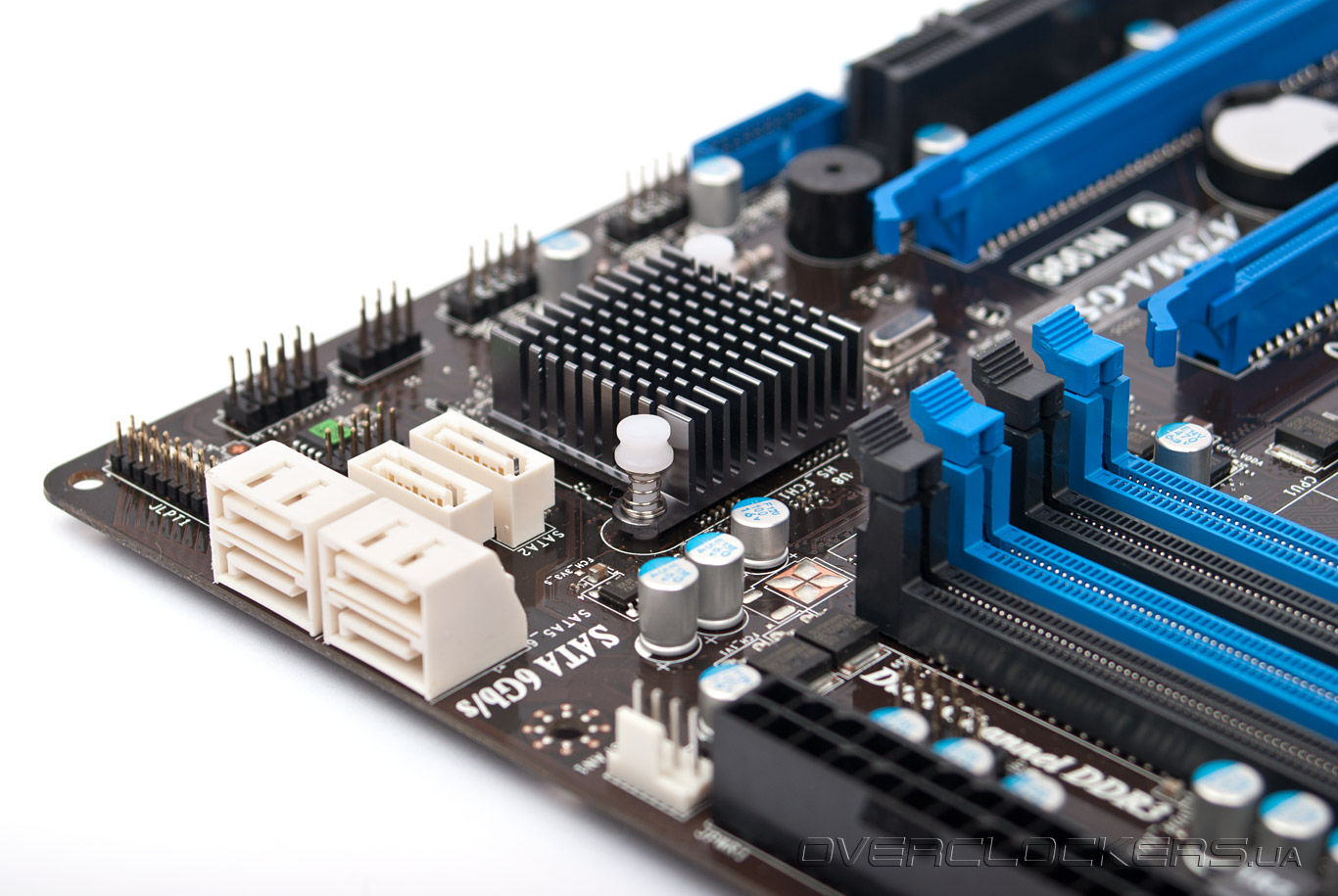

Основные возможности расширения системной платы MSI A75MA-G55 реализованы на базе чипсета, продвинутая функциональность FCH позволяет обойтись без использования дополнительных контроллеров. Для подключения периферии предназначены восемь портов USB 2.0 и четыре разъема USB 3.0. Заметим, что все они реализованы средствами системной логики. Для подключения накопителей служат шесть портов SATA 6 Гбит/с, жесткие диски можно объединять в RAID-массивы. Четыре порта имеют горизонтальную ориентацию, что позволит избежать проблем при подключении накопителей в случае установки длинных графических акселераторов. Отметим отсутствие eSATA и ATA-133. Из дополнительных контроллеров присутствуют лишь восьмиканальный HD-аудиокодек Realtek ALC887 и сетевой контроллер Realtek RTL8111E. Задняя панель содержит следующий набор интерфейсов:
  • комбинированный порт PS/2;
  • четыре порта USB 2.0 и два USB 3.0;
  • разъем RJ-45;
  • шесть аудиовыходов;
  • по одному разъему D-SUB, DVI-D, HDMI.
MSI A75MA-G55

Порты скомпонованы грамотно, а перечень интерфейсов позволяет реализовать потенциал системной платы.

Для подключения вентиляторов предназначаются три разъема, причем два из них позволяют управлять скоростью вращения посредством ШИМ.

Система охлаждения материнской платы состоит из двух отдельных небольших радиаторов на микросхеме FCH и силовых элементах VRM.

MSI A75MA-G55

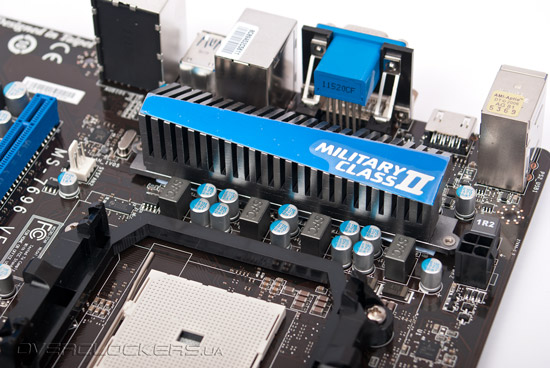

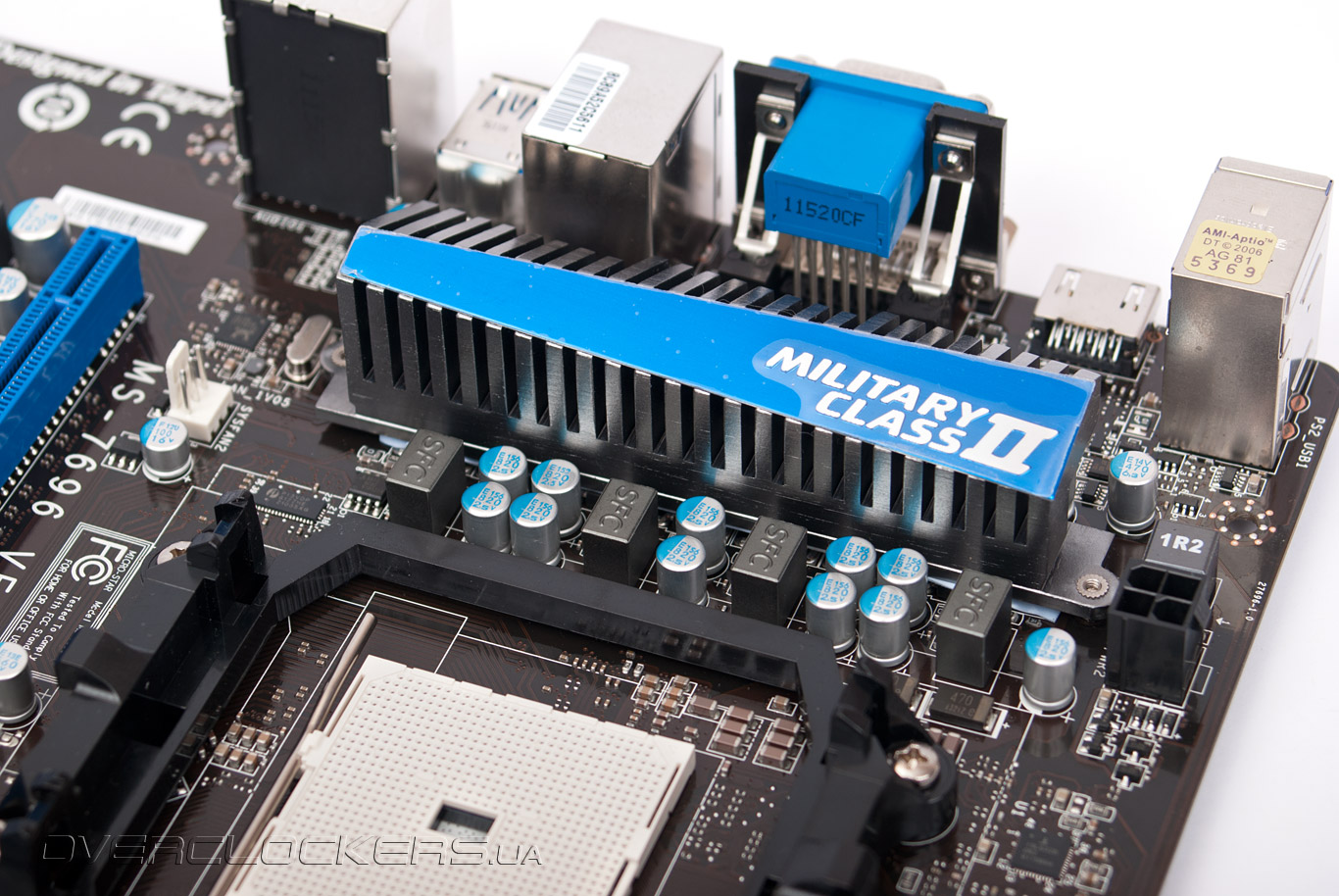

Четырехфазная подсистема питания процессора материнской платы MSI A75MA-G55 управляется ШИМ-контроллером Intersil ISL6328. В качестве силовых элементов применяются высококачественные полевые транзисторы с низким сопротивлением открытого канала.

MSI A75MA-G55

В целом, для процессоров Llano и не требуется сверхмощный преобразователь напряжения, так как платформа Socket FM1 не лучшим образом предназначена для разгона. Несмотря на это, инженеры MSI уделили повышенное внимание надежности узла VRM, применив качественную элементную базу и снабдив его эффективной системой охлаждения.

Таким образом, продуманный дизайн системной платы MSI A75MA-G55 формирует впечатление сбалансированного и добротного продукта, лишенного излишеств, но имеющего все необходимое для построения производительного персонального ПК.


UEFI Setup

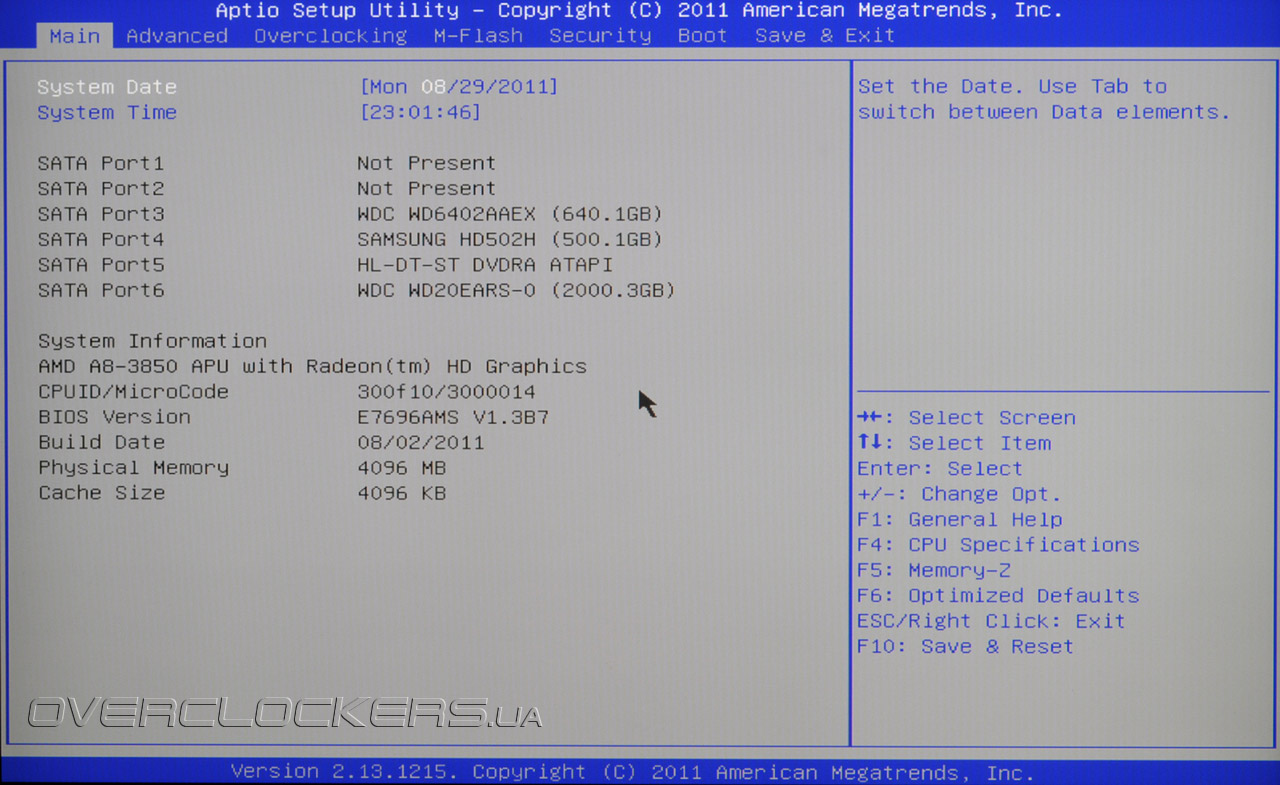

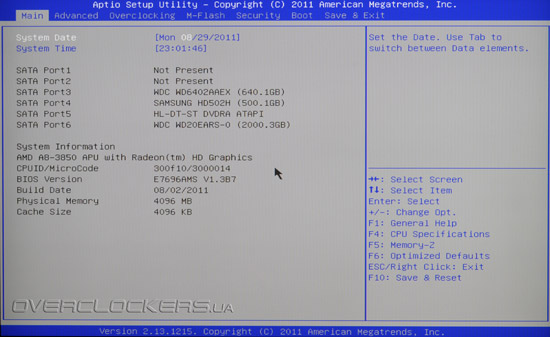

Подобно большинству современных системных плат MSI A75MA-G55 в качестве прошивки использует UEFI. Преимущества нового интерфейса перед классическим BIOS давно озвучены и мы не будем повторяться. В прошивке использован микрокод AMI, графическое оформление напоминает старый добрый CMOS Setup. Для входа в меню необходимо нажать клавишу «Del», после чего пользователь попадает в главное меню. Его содержимое стандартно: установки даты, времени и отображение основной системной информации.

UEFI Setup MSI A75MA-G55

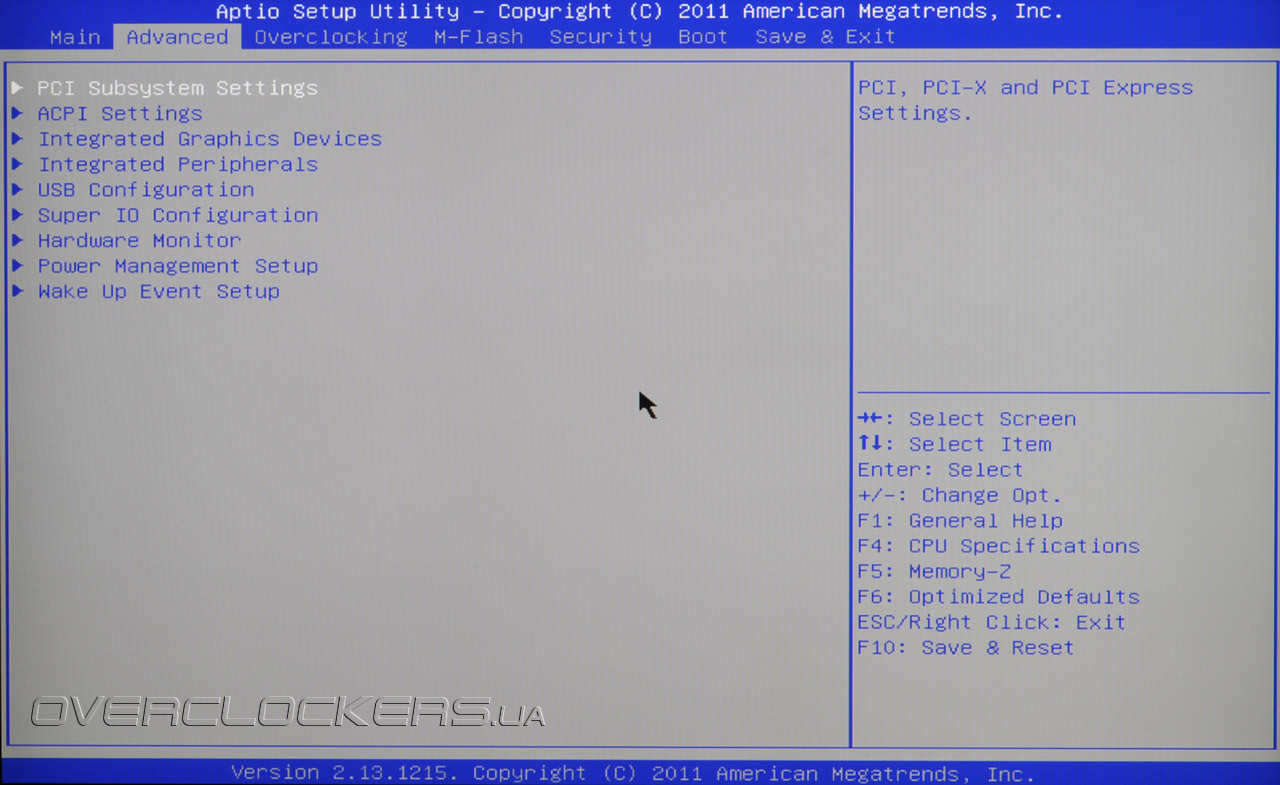

Раздел Advanced включает все основные опции по управлению системой, такие как режимы работы контроллеров, управление электропитанием и видеоподсистемой.

UEFI Setup MSI A75MA-G55

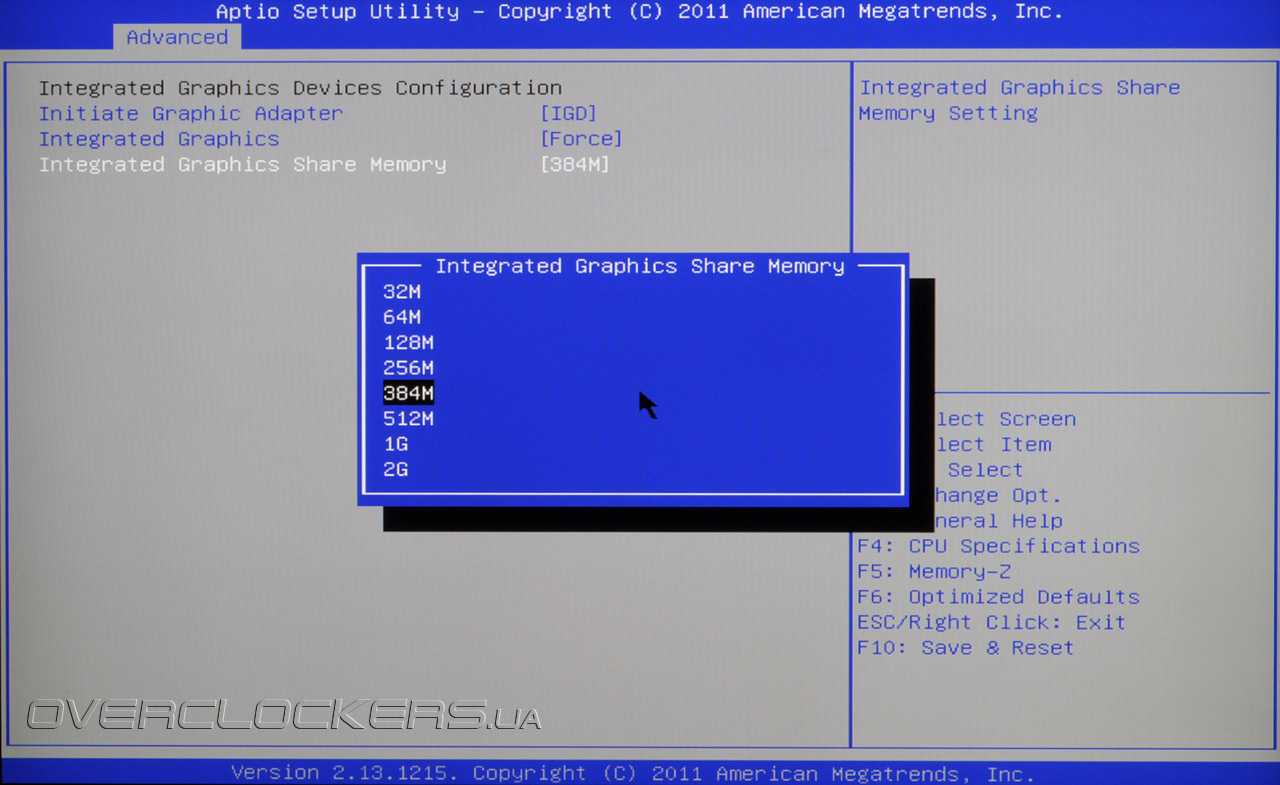

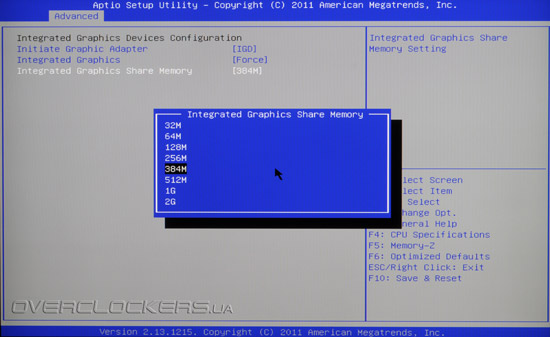

Для встроенного графического ядра можно задать объем видеобуфера, а также порядок инициализации видеокарт при загрузке.

UEFI Setup MSI A75MA-G55

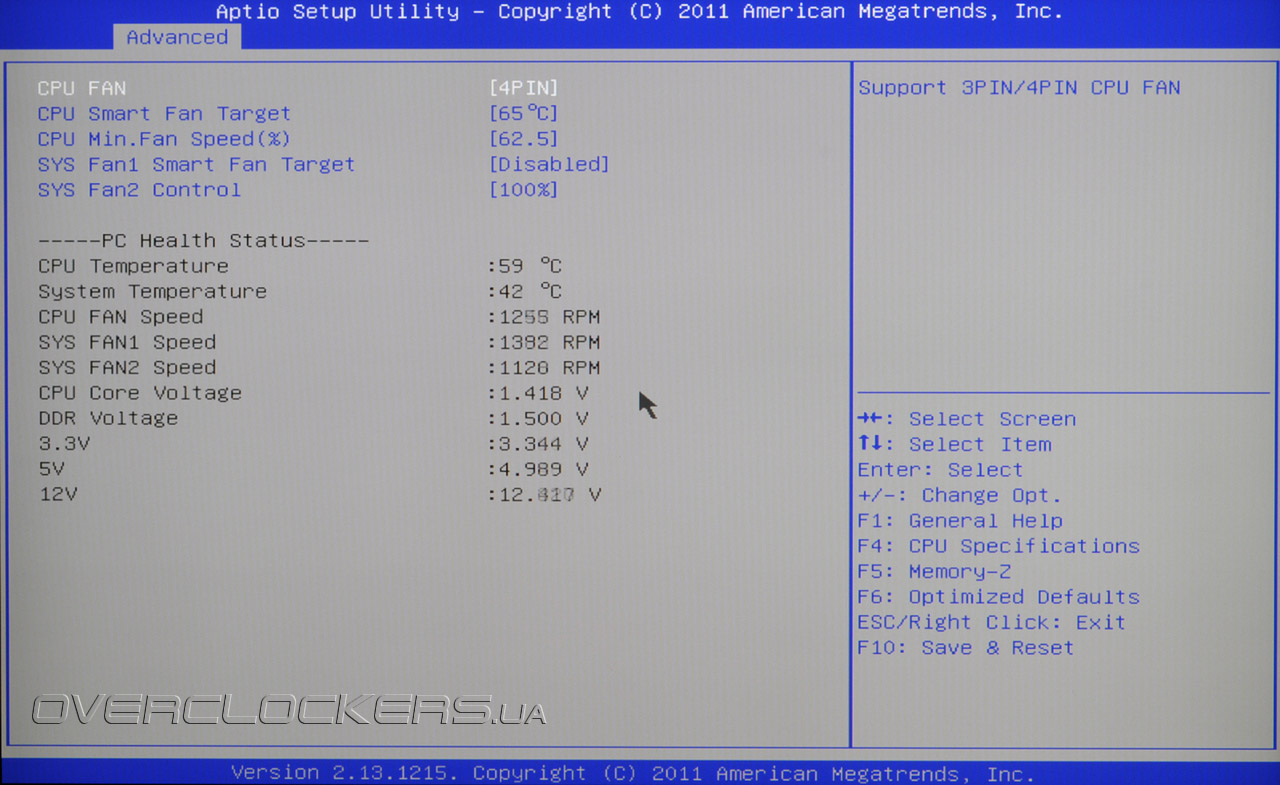

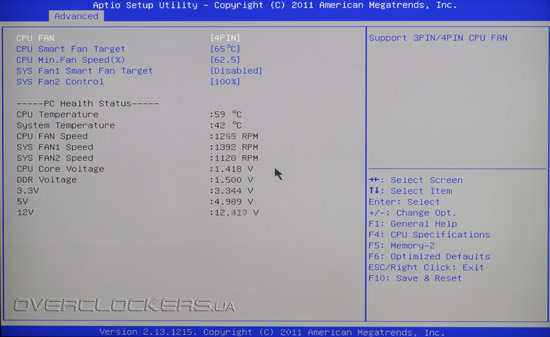

Раздел аппаратного мониторинга Hardware Monitor позволяет контролировать основные параметры системы, среди которых есть две температуры, тахометрические данные трех вентиляторов и пять питающих напряжений. Обороты крыльчаток двух из трех вентиляторов можно регулировать в зависимости от температуры, а для последнего — задать в процентах от максимальной скорости вращения.

UEFI Setup MSI A75MA-G55

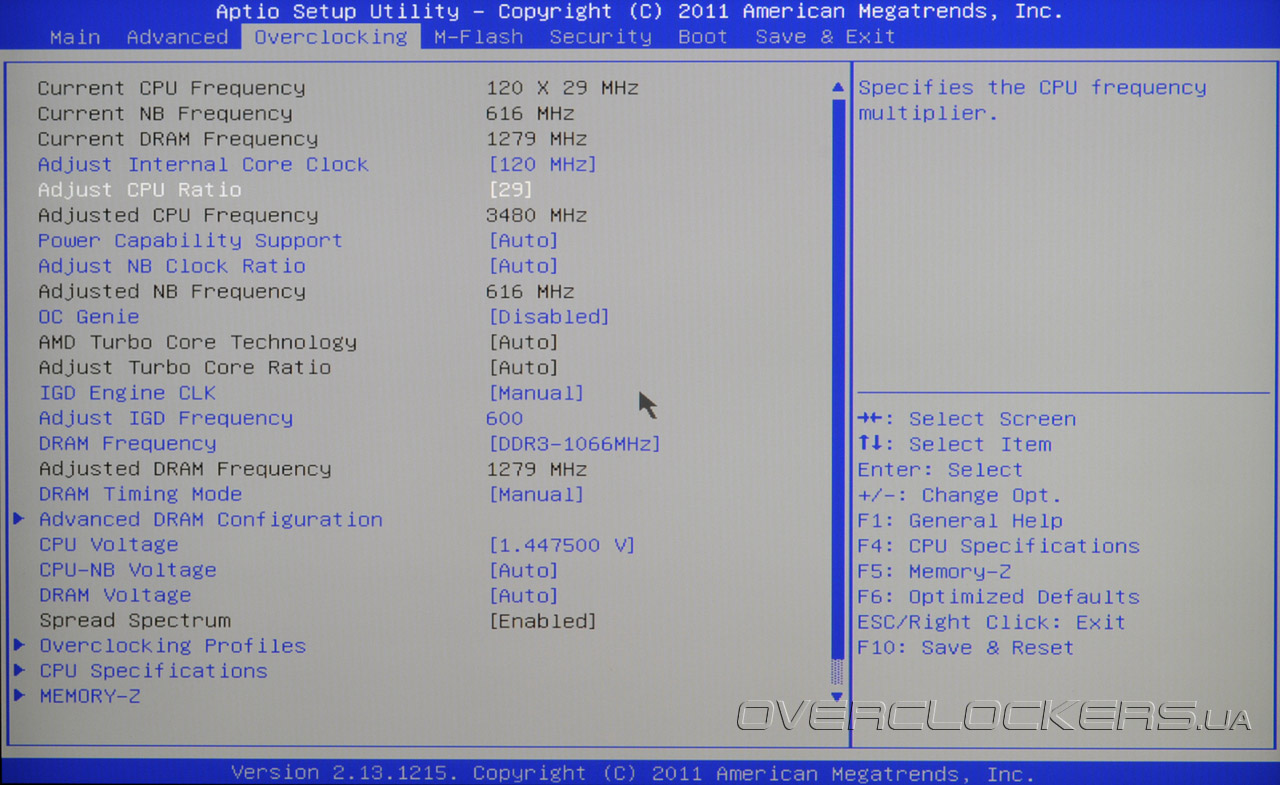

В меню Overclocking сосредоточены все параметры, отвечающие за разгон. Именно здесь можно управлять частотой тактового генератора, изменять множители вычислительных ядер, северного моста и оперативной памяти, а также активировать технологию Turbo Core.

UEFI Setup MSI A75MA-G55

Обратите внимание на параметр Adjust IGD Frequency, который должен регулировать частоту интегрированного графического ядра. По факту, данная опция не работает, так как архитектура APU позволяет менять частоту встроенной видеокарты только синхронно с базовой частотой. Пользователю доступно управление только тремя напряжениями питания, диапазон изменения и шаг представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage 1,407 —1,997 0,01
CPU-NB Voltage 1,18 — 1,50 0,01
DRAM Voltage 1,421 — 1,901 0,01

Продвинутые пользователи могут быть разочарованы предлагаемыми возможностями, но, не стоит забывать, что гибридные процессоры Llano не слишком подходят для разгона.

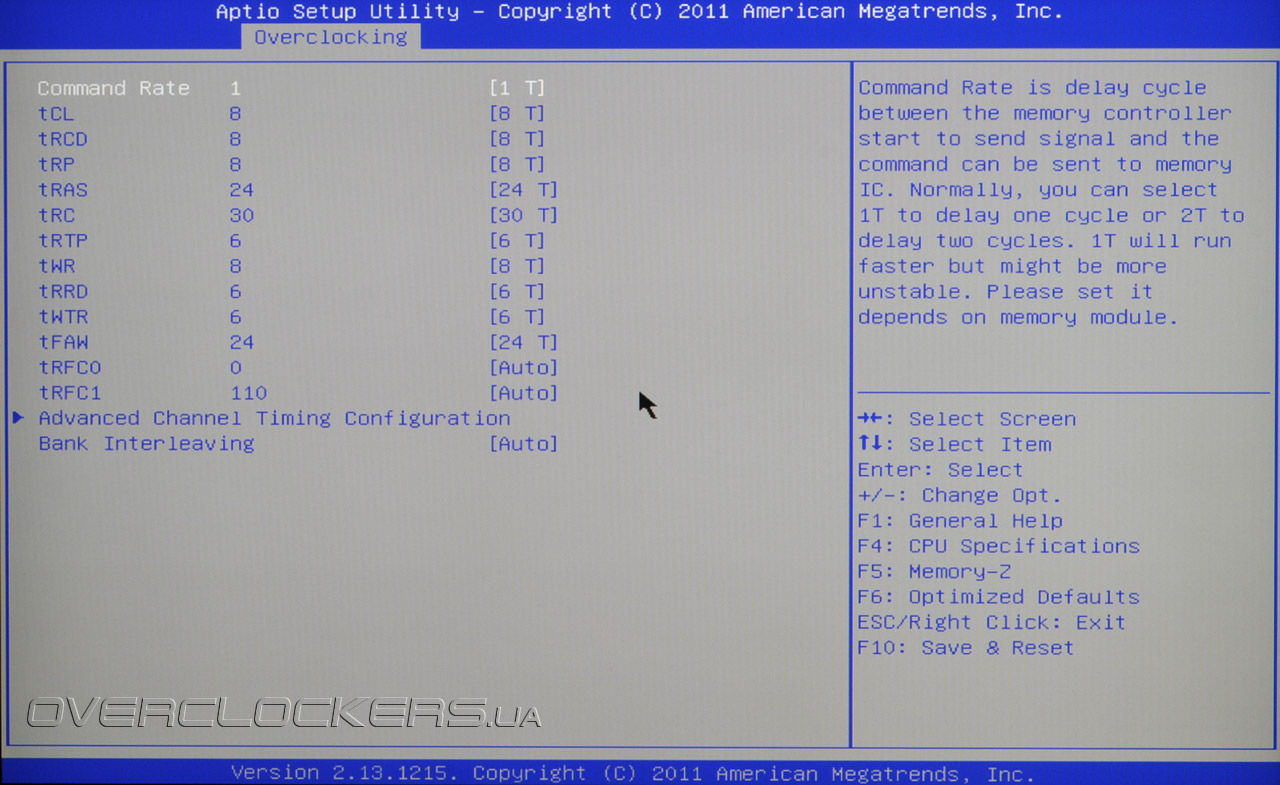

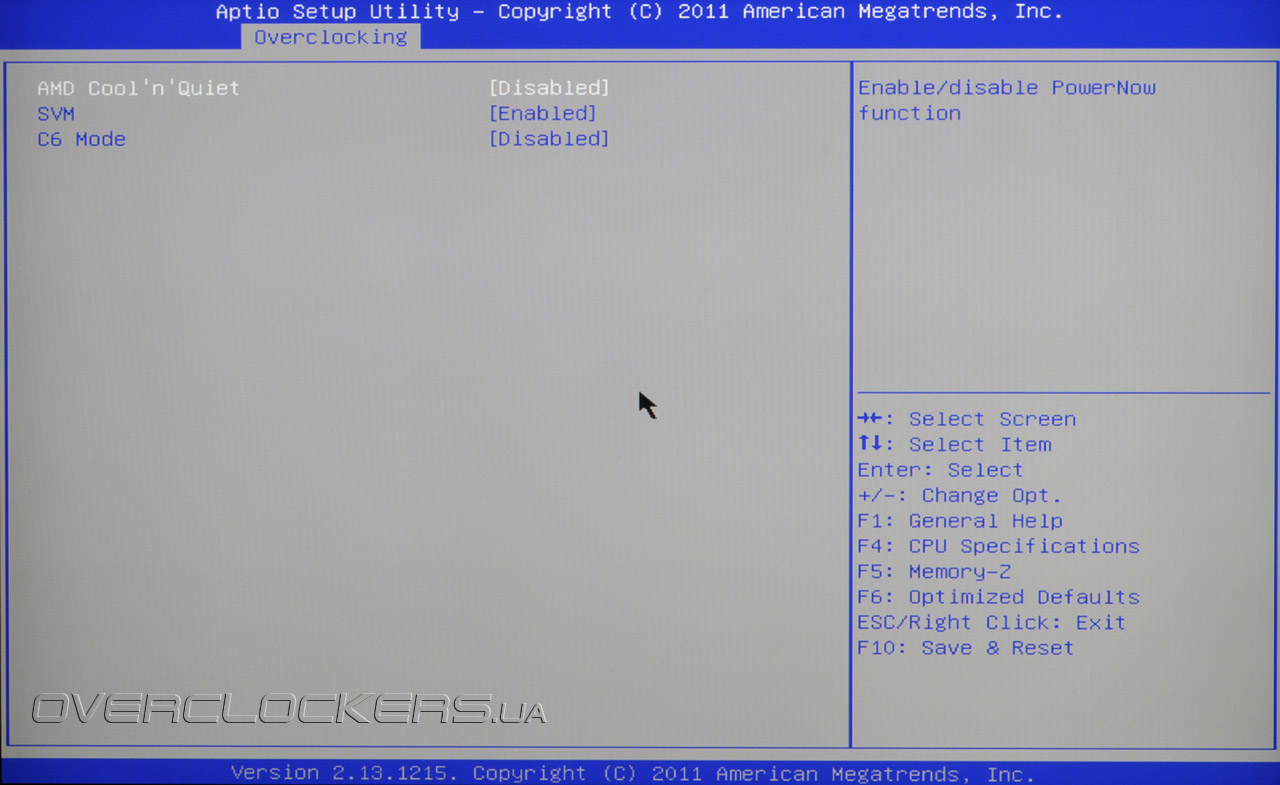

За тонкую настройку подсистемы ОЗУ отвечает подраздел Advanced DRAM Configuration, в котором можно задавать тайминги модулей DDR3, а вложенное меню CPU Features содержит органы управления процессорными технологиями.

UEFI Setup MSI A75MA-G55

UEFI Setup MSI A75MA-G55

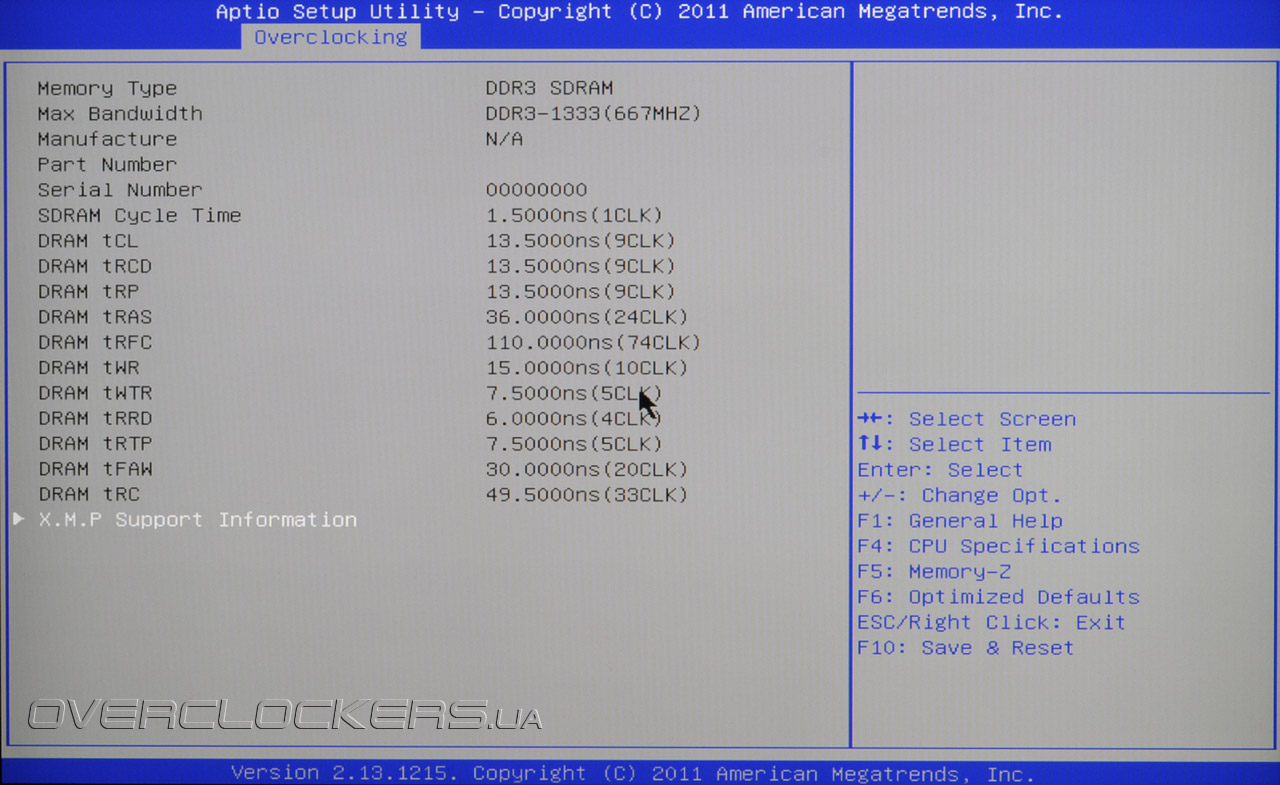

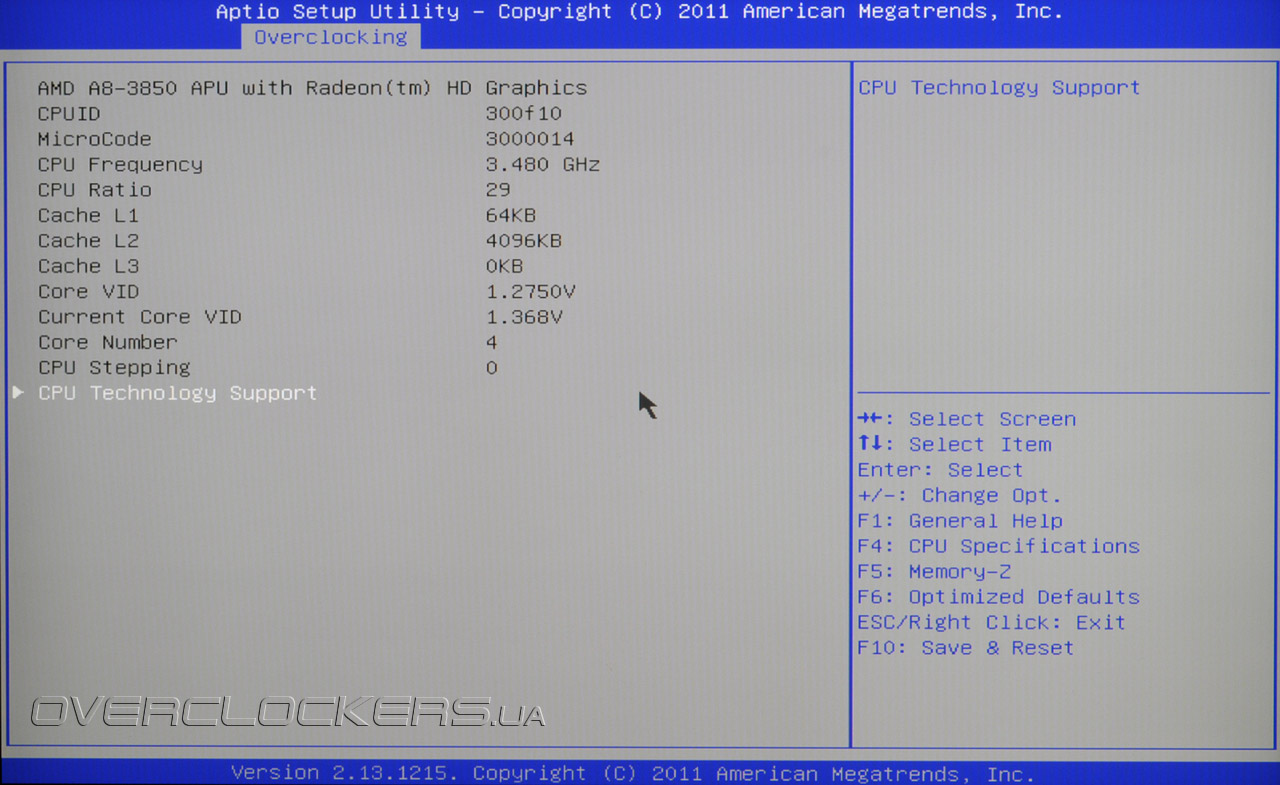

Кроме всего прочего, раздел Overclocking включает два информационных подменю — CPU Specification и MEMORY-Z. Первый отображает подробную спецификацию установленного APU, а второй выводит данные о модулях оперативной памяти.

UEFI Setup MSI A75MA-G55

UEFI Setup MSI A75MA-G55

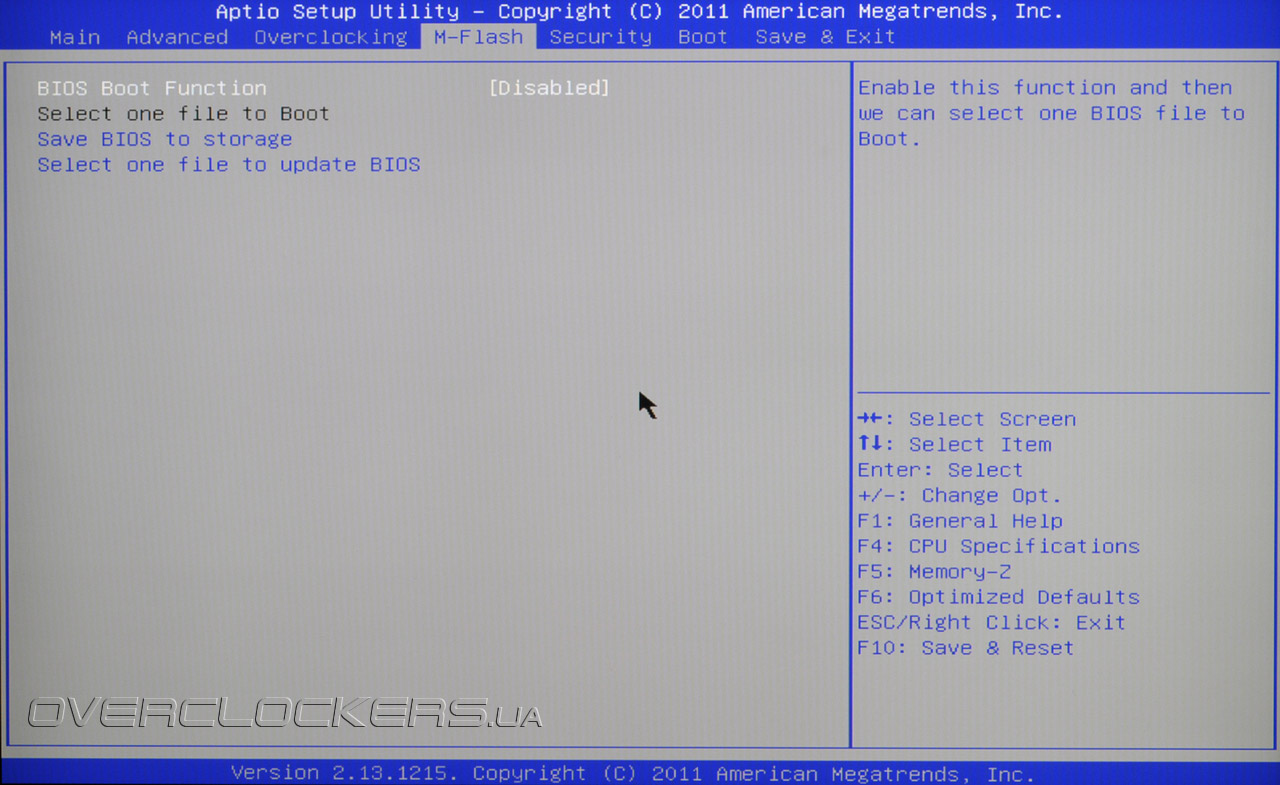

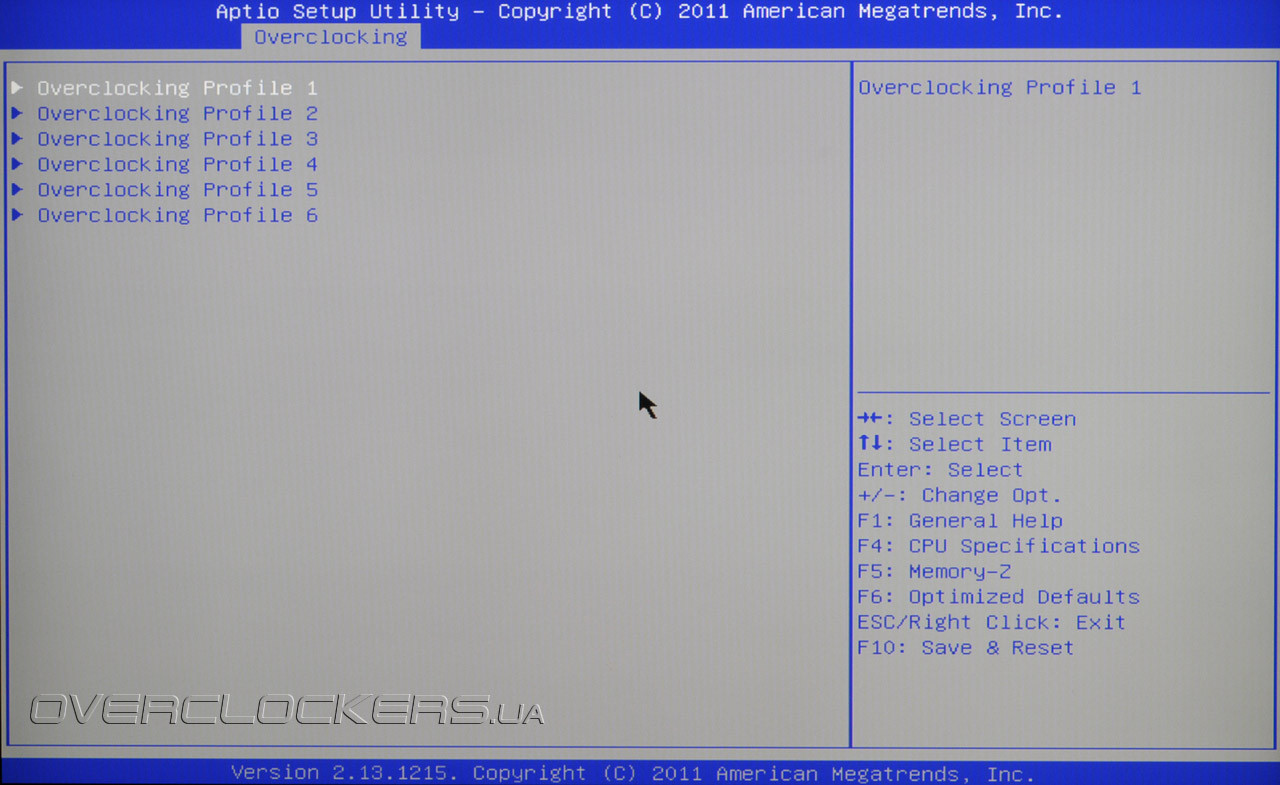

Прошивка материнской платы MSI A75MA-G55 позволяет сохранять до шести профилей пользовательских настроек, а для обновления и резервирования микрокода имеется специальная подпрограмма M-Flash.

UEFI Setup MSI A75MA-G55

UEFI Setup MSI A75MA-G55

Таким образом, UEFI Setup сегодняшней участницы тестирования обладает всеми необходимыми опциями для тонкой настройки системы. Заметим, что возможность обновления микрокода прямо и сохранения пользовательских профилей выгодно отличают прошивку MSI A75MA-G55 от предыдущей участницы тестирования.


Комплектное ПО

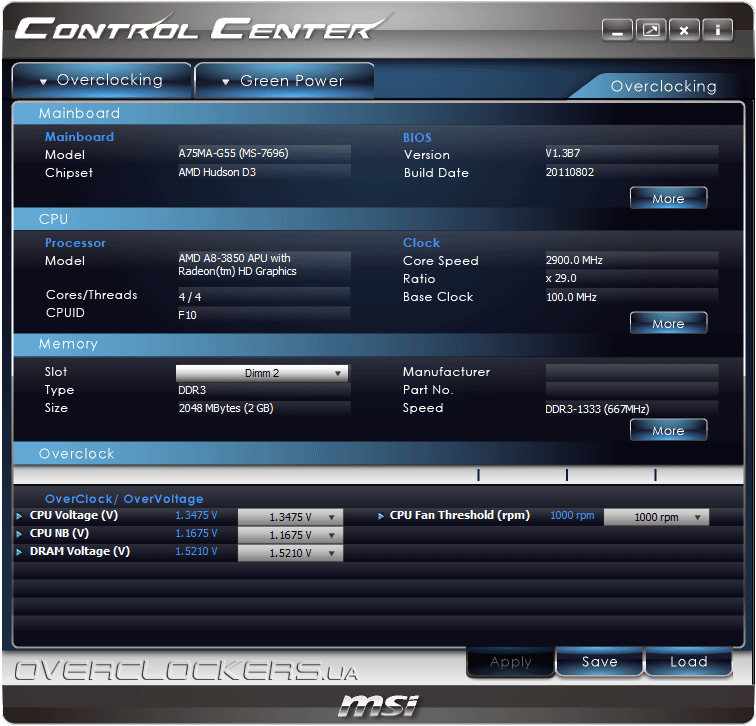

В комплекте с материнской платой MSI A75MA-G55 поставляется программный продукт MSI Control Center, который позволяет управлять разгоном и контролировать показания системного мониторинга. На практике оказалось, что последняя доступная на момент тестирования версия программы не совсем корректно работала с системными платами Socket FM1. В разделе Overclocking пользователь может управлять тремя напряжениями и задавать порог срабатывания сигнализации для процессорного вентилятора, но отсутствует возможность изменения базовой частоты и множителей вычислительных ядер. Вкладка OC Genie II позволяет активировать одноименную технологию автоматического разгона, а в меню Green Power, помимо отображения показаний напряжений и данных о температуре, можно контролировать и управлять скоростями трех вентиляторов.

MSI Control Center

Приходится признать, что на данный момент функциональность MSI Control Center сильно ограничена, но нет никаких сомнений, что в новых версиях программы будет обеспечена полноценная поддержка разгона APU AMD A-Series.
