Без права на апгрейд. Обзор системной платы Gigabyte GA-A75-UD4H для гибридных процессоров AMD в исполнении Socket FM1

В последнее время материнские платы для процессоров Intel в исполнении LGA1155 являются самыми частыми гостьями нашей тестовой лаборатории. Популярность этой платформ объясняется наличием очень удачных «камней» Ivy Bridge и Sandy Bridge. Однако, это вовсе не означает, что на рынке компьютерных комплектующих совершенно отсутствуют альтернативные предложения, даже наоборот, успехи конкурента заставляют компанию Advanced Micro Devices перманентно снижать цены на свои процессоры. Такая политика самым положительным образом сказывается на привлекательности продукции AMD, обладающей неплохим сочетанием потребительских характеристик. На наш взгляд, наиболее интересными выглядят гибридные процессоры APU (Accelerated Processing Unit), в состав которых входит достаточно мощное графическое ядро. Их производительности достаточно для офисного и домашнего применения, а продуктивность интегрированного видеоускорителя позволяет с комфортом играть даже в самые современные игры, правда, со щадящими настройками качества. Обладая умеренным энергопотреблением гибридные процессоры исполнении Socket FM1 являются неплохим выбором в качестве основы для мощного мультимедийного центра цифровых развлечений или универсального системного блока. Тем не менее, многие производители системных плат разрабатывают и выпускают модели с улучшенными возможностями расширения, поддержкой конфигураций из нескольких видеокарт и расширенными возможностям разгона. Именно к таким продуктам относится «материнка» Gigabyte GA-A75-UD4H, рассчитанная на эксплуатацию гибридных процессоров AMD A-series. В отличие от миниатюрной модели Gigabyte GA-A75N-USB3, предназначенной для сборки компактных систем, участница сегодняшнего обзора выполнена в стандартном форм-факторе ATX. Заметим, что несмотря отличную функциональность, этот продукт имеет весьма демократичную стоимость.

Gigabyte GA-A75-UD4H

В основе материнской платы лежит чипсет AMD A75, наделяющий GA-A75-UD4H достойными даже по современным меркам возможностями расширения. С полным перечнем спецификаций новинки вы можете ознакомиться из приведенной ниже таблицы.

Модель Gigabyte GA-A75-UD4H
Чипсет AMD A75 (FCH)
Процессорный разъем Socket FM1
Процессоры AMD A-Series, E2-Series,
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
Слоты PCI 2
Встроенное видеоядро (в процессор) Radeon HD 65xx/64xx/63xx
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 2x 4pin, 2х 3pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (2 разъема на задней панели, AMD A75)
4 х 3.0 (AMD A75)
4 х 3.0 (4 разъема на задней панели, Etron EJ168)
ATA-133
Serial ATA 5 x SATA 6 Гбит/с (A75)
eSATA 1 х eSATA 6 Гбит/с (A75)
RAID 0, 1, 10, JBOD (A75)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire 2 (1 порт на задней панели, VIA VT6308)
LPT
COM 1 (внутренний)
BIOS/UEFI AWARD BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, Hybrid EFI, On/Off Charge

Функциональность материнской платы вполне достаточна для большинства среднестатистических пользователей. При этом, невысокая цена оправдывает отсутствие поддержки беспроводных сетей и других возможностей расширения, которые мы привыкли видеть в более дорогих продуктах.


Комплект поставки

Комплект поставки GA-A75-UD4H полностью соответствует рыночному позиционированию продукта. Как и полагается недорогой модели упаковка новинки имеет компактные размеры, а её оформление отвечает фирменному стилю Gigabyte. Лицевая поверхность коробки кроме наименования продукта пестрит многочисленными логотипами технологий и возможностей расширения.

Gigabyte GA-A75-UD4H

Обратная сторона несет расширенную информацию об особенностях конструкции Gigabyte GA-A75-UD4H. Например, элементная база «материнки» соответствует внутреннему стандарту Ultra Durable 3, который подразумевает увеличенную толщину медных проводников печатной платы, а также использование высококачественных конденсаторов с полимерным электролитом и полевых транзисторов с малым сопротивлением открытого канала. Все эти меры направлены на уменьшение нагрева, улучшение стабильности и долговечности работы. Также, системная плата оснащена двумя микросхемами с управляющим микрокодом, что повышает надежность и гарантирует работоспособность даже в случае сбоя.

Gigabyte GA-A75-UD4H

Поддержкой SATA 6 Гбит/с и USB 3.0 сегодня уже никого не удивишь. В то же время возможность зарядки разнообразных гаджетов от портов USB даже после выключения операционной системы встречается далеко не во всех платах, а увеличенный втрое максимальный ток заряда обеспечивает скорейшее восстановление емкости батарей мобильных устройств.

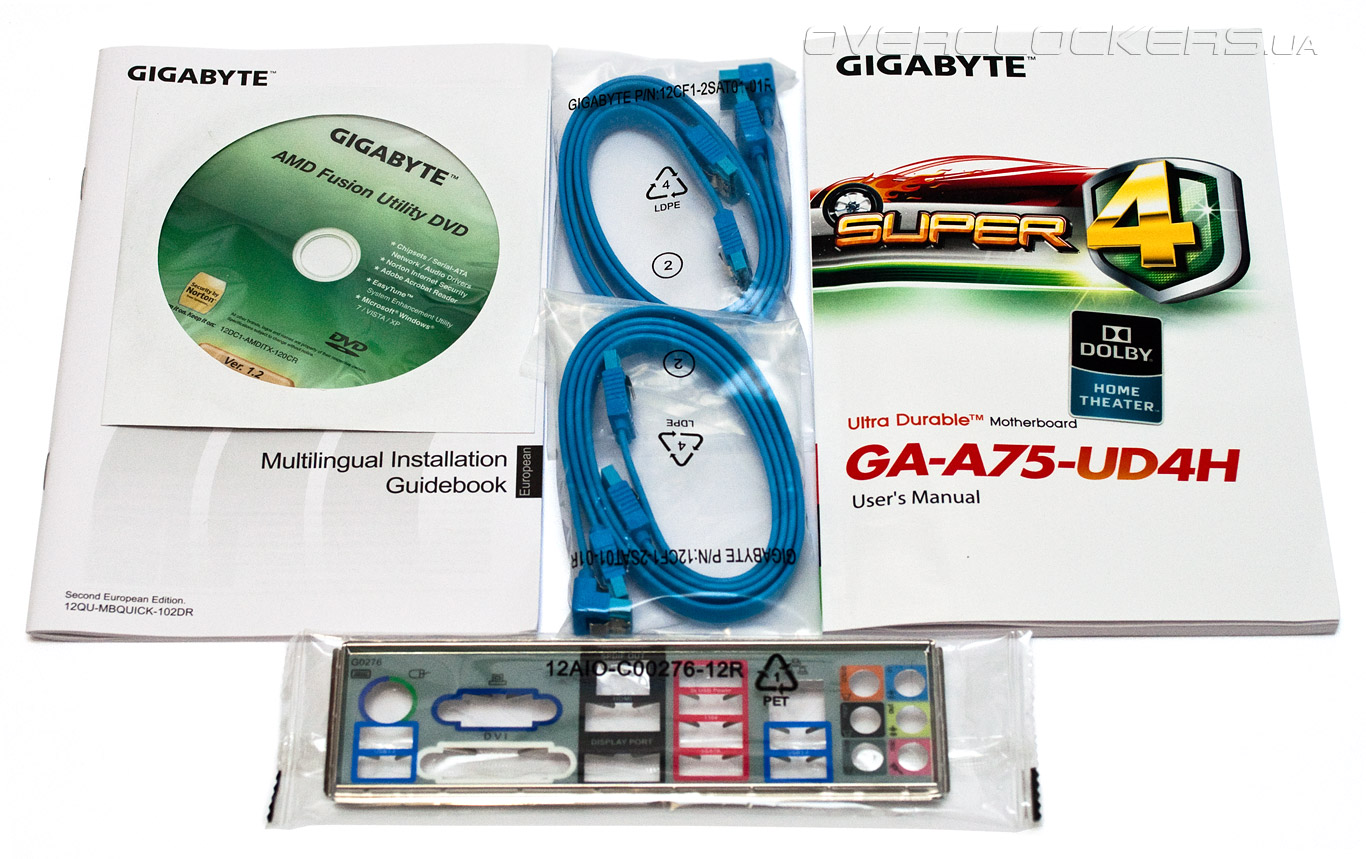

Перечень аксессуаров, предлагаемый вместе с материнской платой Gigabyte GA-A75-UD4H, невелик, он включает только:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушку на заднюю панель I/O Shield;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по быстрой сборке системного блока.
Gigabyte GA-A75-UD4H

Учитывая невысокую розничную стоимость новинки скромный комплект поставки выглядит вполне закономерно, пользователю не нужно платить за невостребованные аксессуары. Тем не менее, входящих в набор принадлежностей достаточно для сборки системного блока начального уровня.


Дизайн

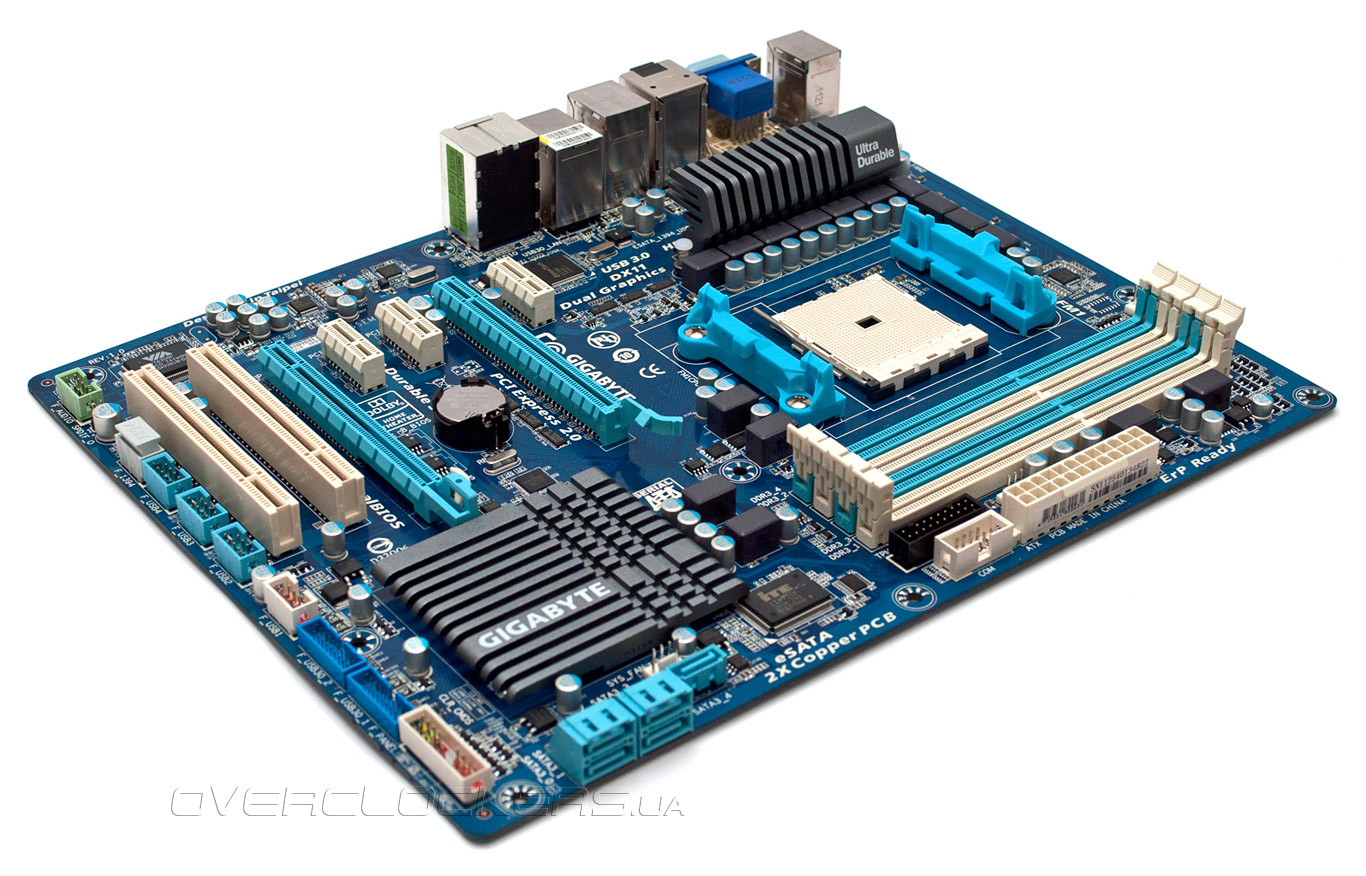

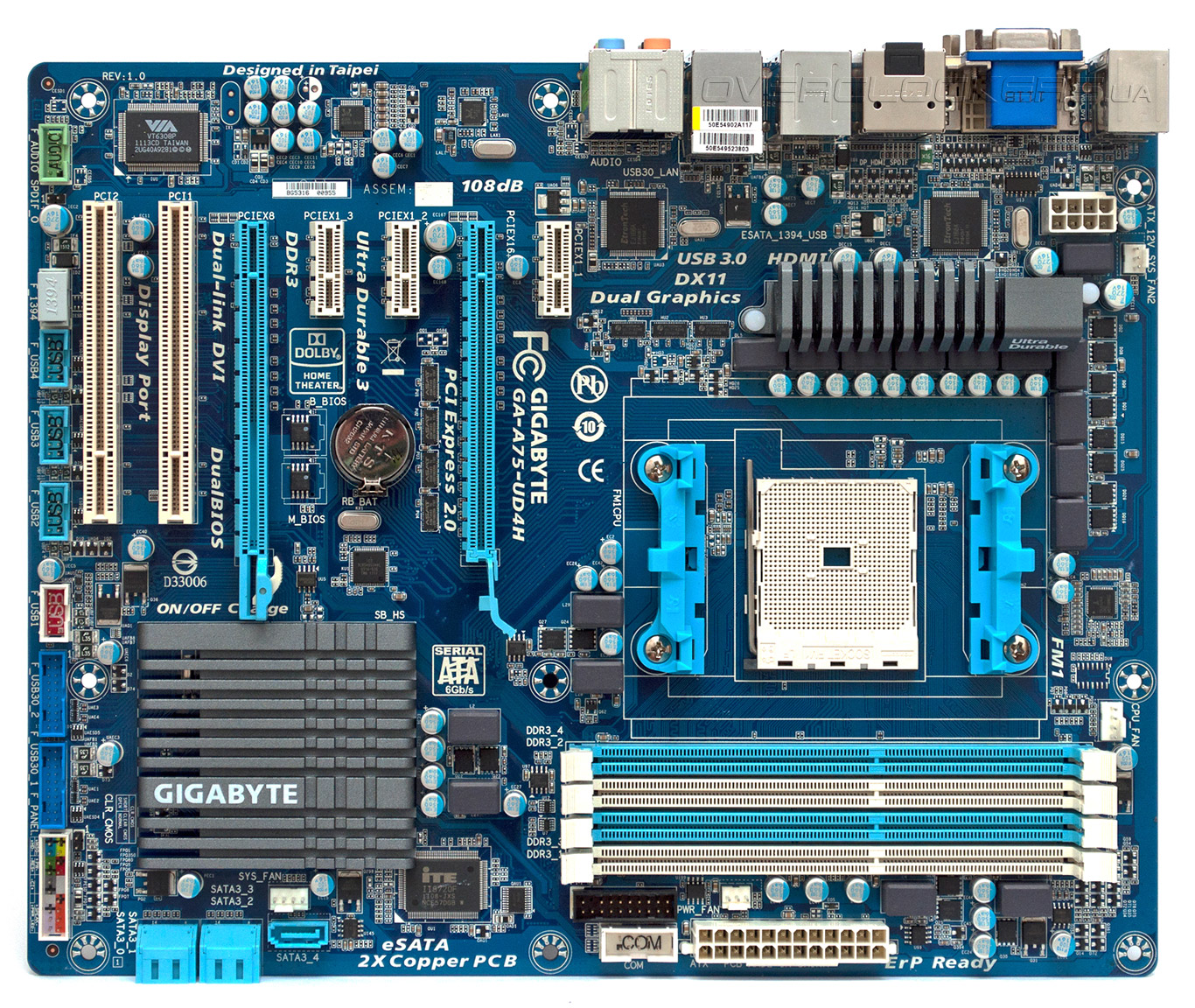

Материнская плата выполнена в форм-факторе АТХ, её размеры составляют 305х244 мм. Заметим, что на текстолите много свободного места, так что все основные узлы расположены «на своих местах». Этот факт повышает удобство самостоятельной сборки системного блока. Как мы уже говорили, в основе Gigabyte GA-A75-UD4H лежит системная логика AMD A75 — самое производительное решения для гибридных процессоров AMD. Чипсет обеспечивает поддержку любых моделей APU A-series и E2-series в исполнении Socket FM1. Стандартное крепление допускает установку любых кулеров, совместимых с «материнками» Socket AM3/Socket AM3+, а усилительная пластина с обратной стороны предотвращает деформацию текстолита. В слоты DIMM DDR3 можно установить четыре модуля ОЗУ суммарной емкостью до 64 ГБ. Вряд ли такой объем будет востребован в домашнем компьютере, также сомнительно выглядит поддержка частоты 2400 МГц в режиме разгона.

Gigabyte GA-A75-UD4H

Плата GA-A75-UD4H позволяет в полной мере реализовать возможности встроенного в APU видеоядра по выводу изображения. Для этого новинка оснащена полным спектром видеовыходов — D-Sub, DisplayPort, DVI-D и HDMI, однако, пользователь может одновременно задействовать аналоговый и один из цифровых интерфейсов. Что касается установки производительных графических ускорителей, то «материнка» Gigabyte оснащена парой разъемов PCI Express 2.0 x16. При эксплуатации единственной видеокарты первый по счет слот будет работать с максимальной пропускной способностью, а в случае добавления второго графического адаптера оба разъема PCI-E 2.0 x16 переключатся в режим x16@x8, обеспечивая полноценную работу конфигураций AMD CrossFireX. Обладатели бюджетных моделей Radeon HD 6670/6570/6450 смогут активировать режим AMD Dual Graphics, позволяющей объединить ресурсы внешней и встроенной видеокарт для повышения быстродействия в современных 3D-играх.

Gigabyte GA-A75-UD4H

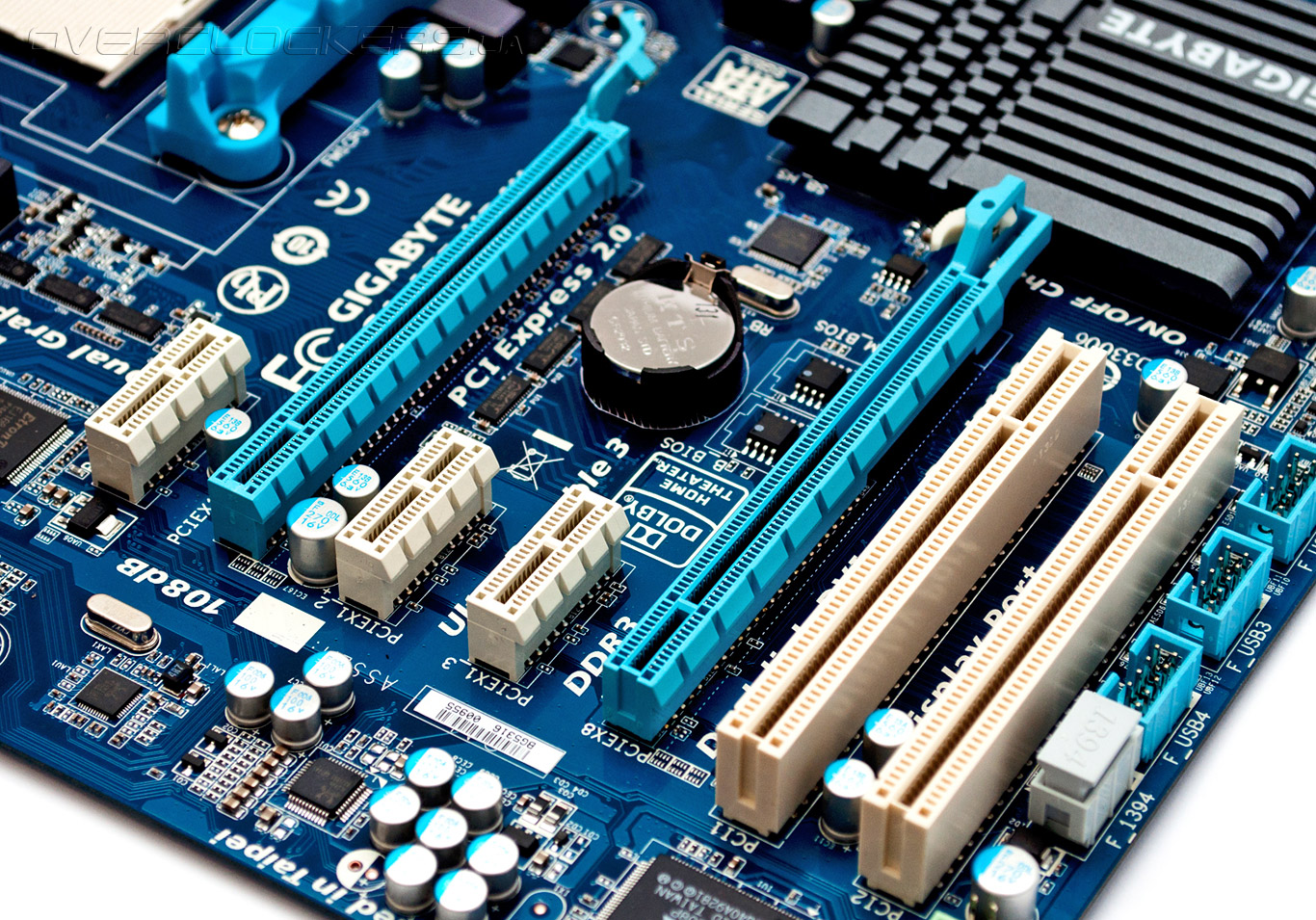

Для установки плат расширения Gigabyte GA-A75-UD4H предлагает пару разъемов PCI и три слота PCI-E 2.0 x1. Впрочем, и без дополнительных контроллеров возможности расширения новинки удовлетворят большую часть потенциальных покупателей. Разнообразную периферию к материнской плате можно подключить к десяти чипсетным портам USB 2.0, причем, два разъема выведены на заднюю панель, а еще восемь каналов представлены в виде внутренних контактов на PCB. Функции системной логики обеспечивают поддержку четырех портов USB 3.0, но все они реализованы виде контактных площадок. В то же время, за работу четырех разъема USB 3.0, расположенные на задней панели системной платы, отвечает пара дополнительных контроллеров Etron EJ168. Благодаря наличию чипа VIA VT6308 новинка поддерживает подключение двух устройств с интерфейсом IEEE 1394, чему непременно обрадуются владельцы внешних накопителей и цифровых видеокамер.

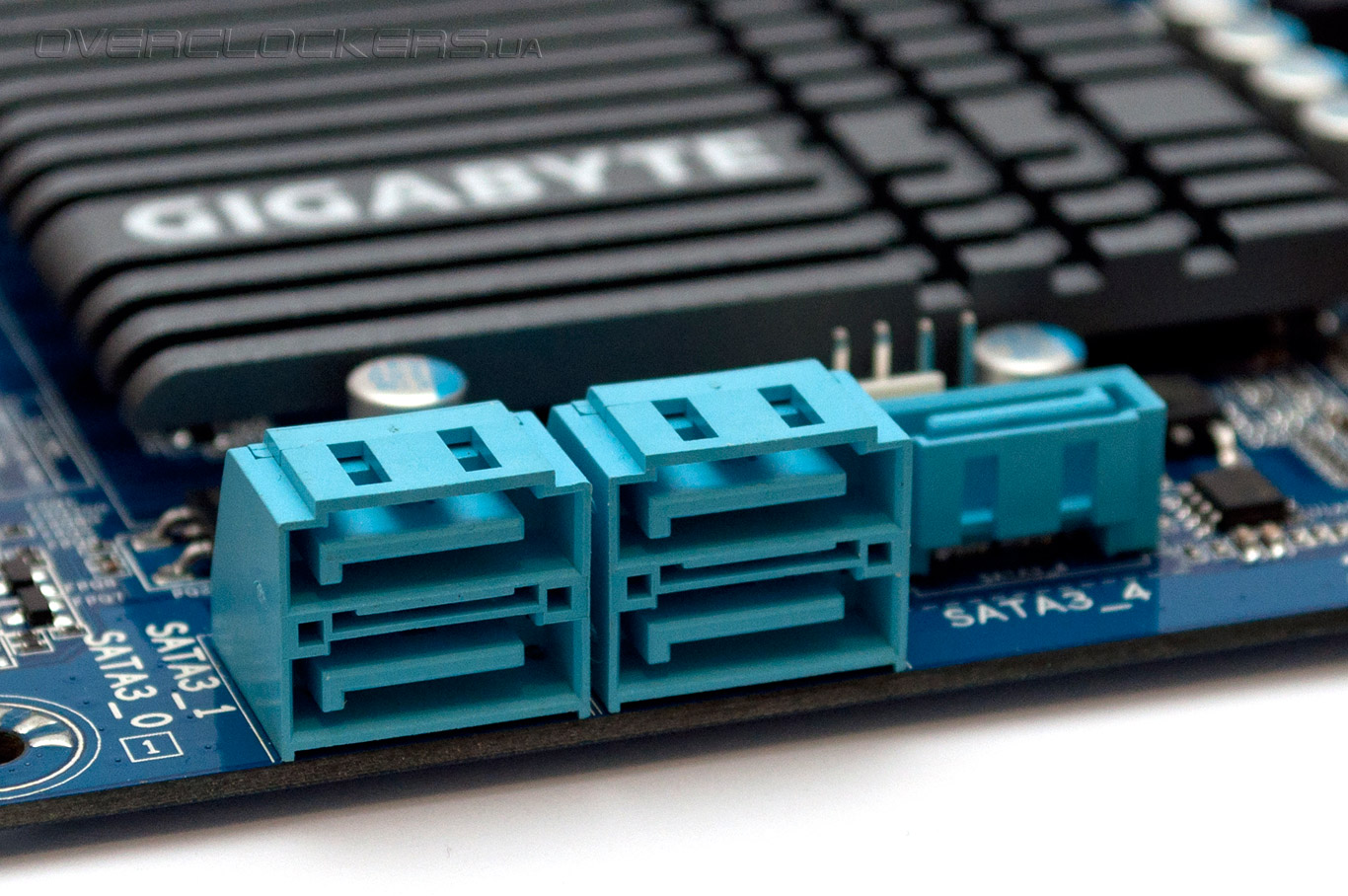

Дисковая подсистема Gigabyte GA-A75-UD4H представлена пятью портами SATA 6 Гбит/с, которые подключены к системной логике AMD A75, а шестой канал выведен на заднюю панель в виде порта eSATA 6 Гбит/с. Жесткие дики можно объединять в массивы RAID уровней 0, 1, 10 и JBOD.

Gigabyte GA-A75-UD4H

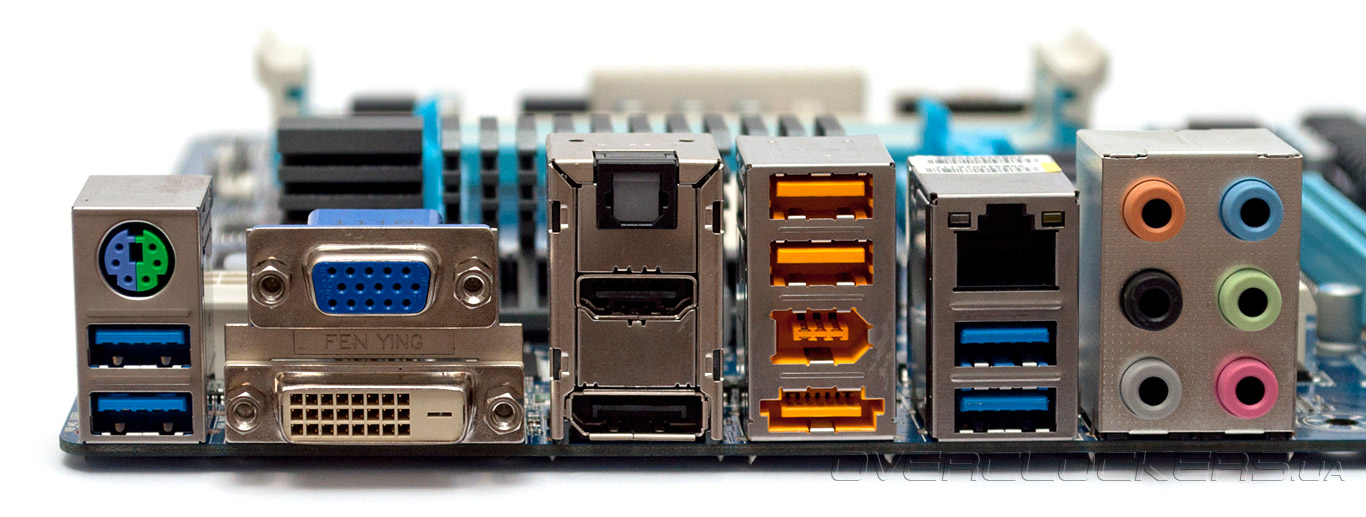

Подключение к локальной сети Gigabit Ethernet обеспечивает контроллер Realtek RTL8111E, а за работу встроенной аудиоподсистемы отвечает HD-аудиокодек Realtek ALC889. Благодаря ему плата поддерживает вывод звука в формате 7.1, а для подсоединения цифровых ресиверов имеется оптический выход S/PDIF. Таким образом, на задней панели GA-A75-UD4H располагаются:
  • комбинированный порт PS/2;
  • четыре разъема USB 3.0 и пара USB 2.0;
  • видеовыходы D-Sub, DisplayPort, DVI-D и HDMI;
  • оптический выход S/PDIF;
  • интерфейс IEEE 1394;
  • порт eSATA 6 Гбит/с;
  • разъем RJ-45 подключения к локальной сети;
  • шесть аналоговых аудиовыходов.
Gigabyte GA-A75-UD4H

В целом, набор интерфейсов достаточно сбалансированный, имеющихся портов достаточно для реализации всех заложенных в системную плату возможностей расширения. Напоминаем, что одновременная работа двух и более цифровых видеовыходов не возможна, но это ограничение связано с архитектурой встроенного видеоядра, а не является «врожденным» недостатком героини сегодняшнего обзора.

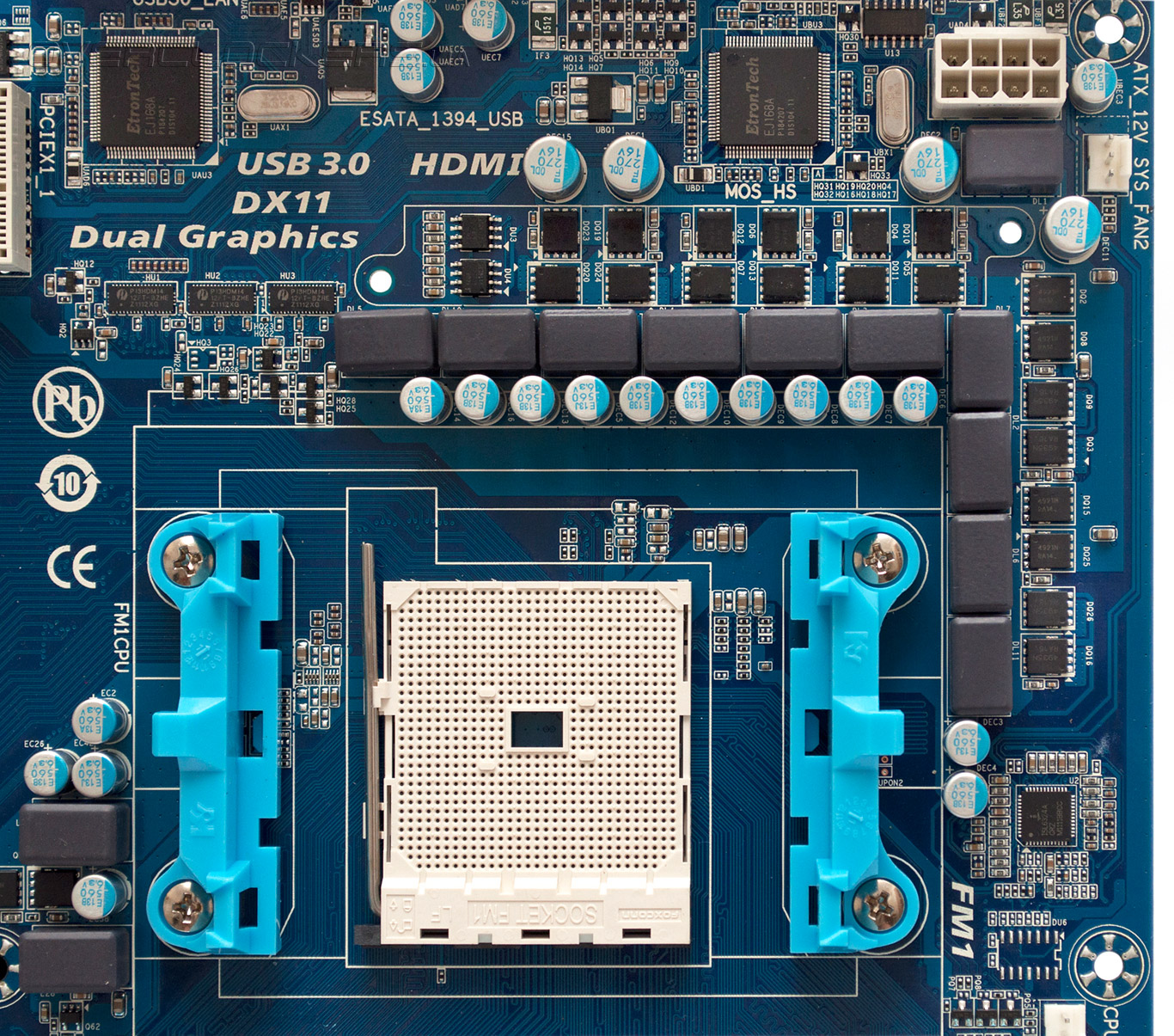

Что касается силовой подсистемы, то Gigabyte GA-A75-UD4H оснащена достаточно мощным преобразователем напряжения. Дополнительное питание подается посредством восьмиконтактного разъема EPS12V, в схеме VRM мы насчитали восемь фаз для формирования напряжения на вычислительных ядрах. Еще две фазы предназначены для встроенной видеокарты. За управление подсистемой электропитания отвечает ШИМ-контроллер ISL6324A — проверенное решение родом из 2010 года. На самом деле VRM построен по схеме «4+1», а удвоение фаз достигается дублированием силовых элементов в каждом из каналов преобразователя напряжения.

Gigabyte GA-A75-UD4H

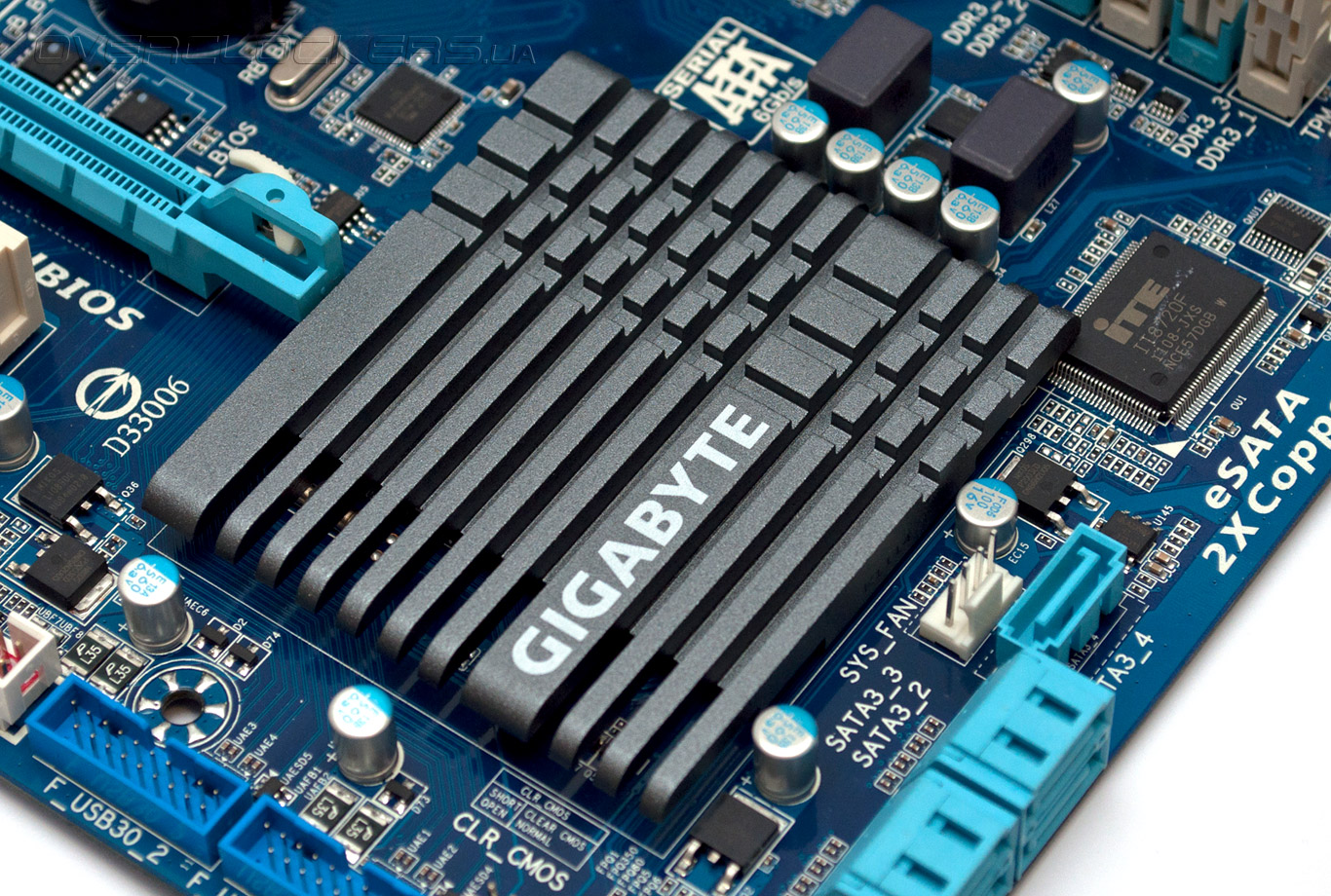

Система охлаждения материнской платы нас отнюдь не впечатлила. Для подключения вентиляторов новинка располагает четырьмя разъемами, но только два из них, четырехконтактные, позволяют управлять частотой вращения крыльчаток посредством ШИМ. Тепло от единственной микросхемы системной логики отводится при помощи небольшого плоского радиатора. Несмотря на незатейливую конструкцию его вполне достаточно для обеспечения бесперебойной работы системной платы.

Gigabyte GA-A75-UD4H

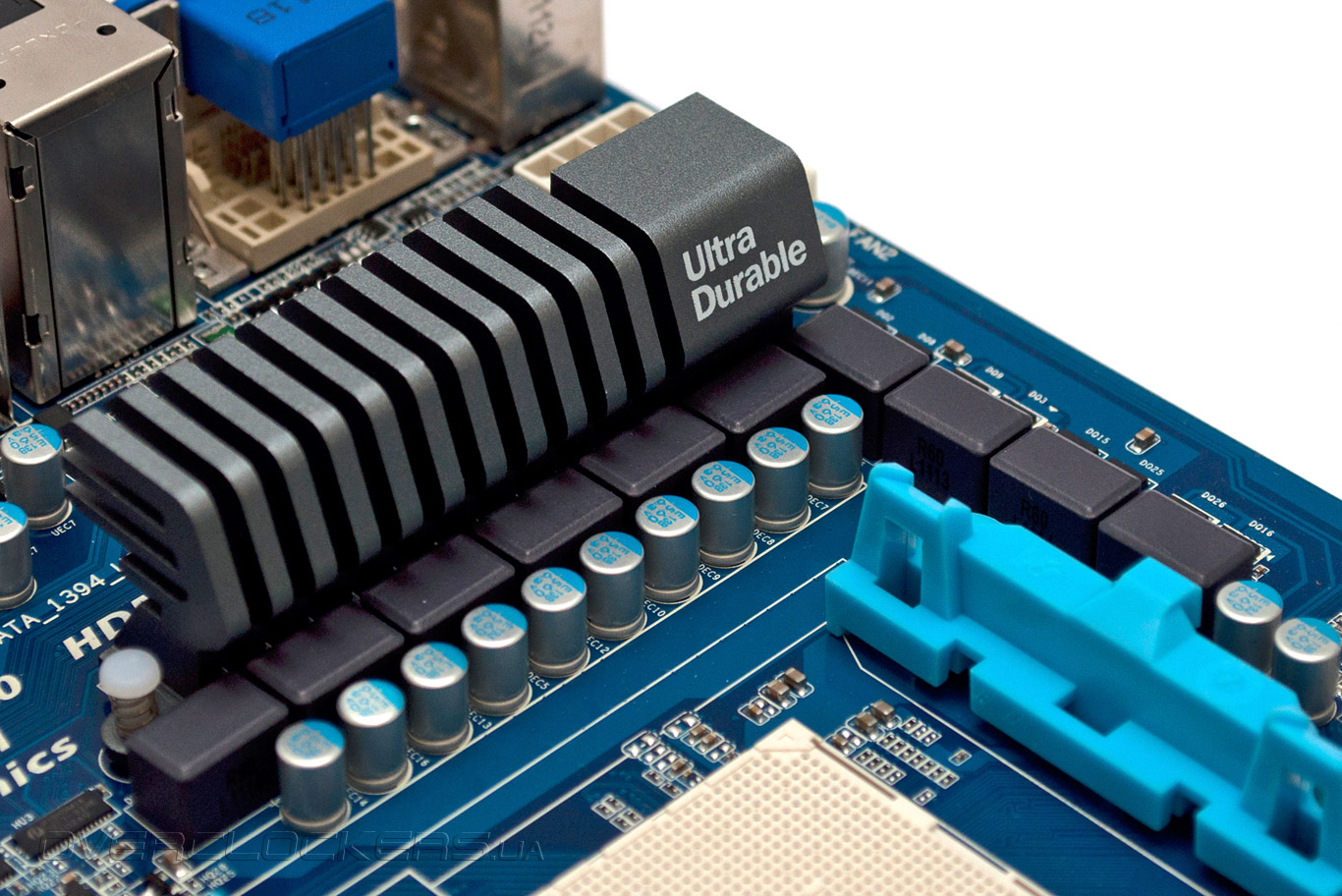

К сожалению, лишь половина силовых элементов преобразователя напряжения охлаждаются радиатором, в то время как оставшиеся довольствуются обдувом от вентилятора процессорного кулера.

Gigabyte GA-A75-UD4H

В целом, дизайн Gigabyte GA-A75-UD4H можно признать вполне удачным, особенно, с учетом невысокой розничной цены продукта. Что касается возможностей разгона, то материнская плата обладает неплохим запасом прочности подсистемы электропитания, но отсутствие полноценного охлаждения на всех силовых элементах VRM заставляют проявлять сдержанность в повышении питающих напряжений. Посмотрим, как новинка справится с повышением частоты тестового AMD A8-3850, а пока рассмотрим прошивку и комплектное ПО системной платы.
