Новогодний подарок для поклонников AMD. Обзор и тестирование материнской платы ASUS Sabertooth 990FX R2.0 для процессоров AMD Socket AM3+

Недавний анонс обновленных AMD FX, основанных на микроархитектуре Piledriver — доработанном варианте Bulldozer, дал отличный повод производителям освежить продуктовые линейки системных плат для Socket AM3+. Новейшие 32-нм процессоры, известные также как Vishera, незначительно, но подняли планку производительности, а также сохранили богатые возможности по разгону. При этом их розничная стоимость осталась на уровне предшественников, что делает приобретение AMD FX отличным вариантом для экономных любителей оверклокинга. Не удивительно, что популярностью среди пользователей пользуются материнские платы, обладающие развитыми возможностями разгона. Среди таких продуктов выделяется серия TUF (The Ultimate Force) компании ASUS, в которую входят модели для всех актуальных процессорных платформ. Отличительной чертой таких системных плат является повышенный запас прочности, применение электронных компонентов военного класса надежности и уникальная система охлаждения CeraM!X. Эти меры позволяют установить на продукцию серии TUF пятилетнюю гарантию. Неудивительно, что эти продукты всегда вызывают у нас неподдельный интерес, поэтому, сегодня вашему вниманию предлагается обзор материнской платы ASUS Sabertooth 990FX R2.0, предназначенной для работы с процессорами AMD в исполнении Socket AM3/AM3+.

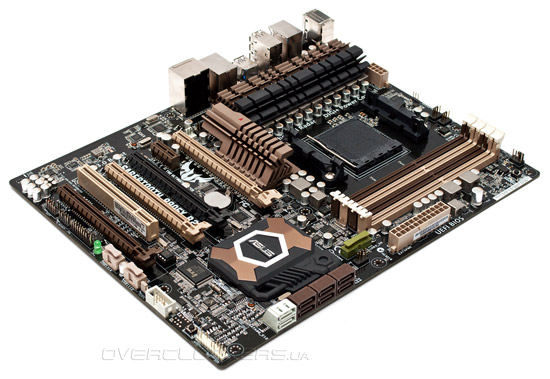

ASUS Sabertooth 990FX R2.0

Заметим, что мы уже знакомы с ранней ревизией этой модели, тем более интересно оценить количество нововведений, использованных в конструкции героини сегодняшнего обзора. Для начала, предлагаем ознакомиться со спецификациями новинки.

Модель ASUS Sabertooth 990FX R2.0
Чипсет AMD 990FXA + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 32 Гбайт максимум
Слоты PCI-E 3 x PCI Express 2.0 x16 (x16+x16+x0, x16+x8x+8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 12 x 2.0 (8 разъемов на задней панели, SB950)
6 х 3.0 (4 разъема на задней панели, ASMedia ASM1042)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (SB950)
2 x SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 х eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DirectKey, MemOK!, Thermal Radar, USB BIOS Flashback

В сравнении с предшественницей ASUS Sabertooth 990FX R2.0 получила дополнительные интерфейсы SATA 6 Гбит/с и USB 3.0, а также поддержку ряда фирменных технологий, ставших непременными атрибутами старших моделей.


Комплект поставки

Дизайн упаковки, в которой поставляется Sabertooth 990FX R2.0, разительно отличается от оформления коробок ординарных продуктов ASUS. Полиграфия на лицевой стороне имитирует поверхность анодированного алюминия. На ней, кроме названия модели, можно встретить логотип TUF (The Ultimate Force), а также упоминание о 5-летней гарантии.

ASUS Sabertooth 990FX R2.0

Большинство полезной информации находится под фальш-крышкой. На развороте производитель перечислил все основные особенности Sabertooth 990FX R2.0, большинство из которых является визитной карточкой продуктов серии TUF. Например, специальное керамическое покрытие CeraM!X должно увеличивать эффективность работы системы охлаждения, а функция Thermal Radar обеспечивает контроль температуры и гибкое управление скоростями вращения вентиляторов. В электрических цепях материнской платы используются высоконадежные компоненты, отвечающие требованиям военных стандартов качества.

ASUS Sabertooth 990FX R2.0

Модель ASUS Sabertooth 990FX R2.0 оснащена цифровым узлом преобразователем напряжения DIGI+ Power Control, который обеспечивает стабильное электропитание, необходимое для успешного разгона. Остальные особенности, такие как функция USB BIOS Flashback или графический интерфейс UEFI, мы рассмотрим в процессе обзора. С обратной стороны коробки можно увидеть изображение и основные спецификации материнской платы, а также информацию о ключевых особенностях серии TUF (The Ultimate Force).

ASUS Sabertooth 990FX R2.0

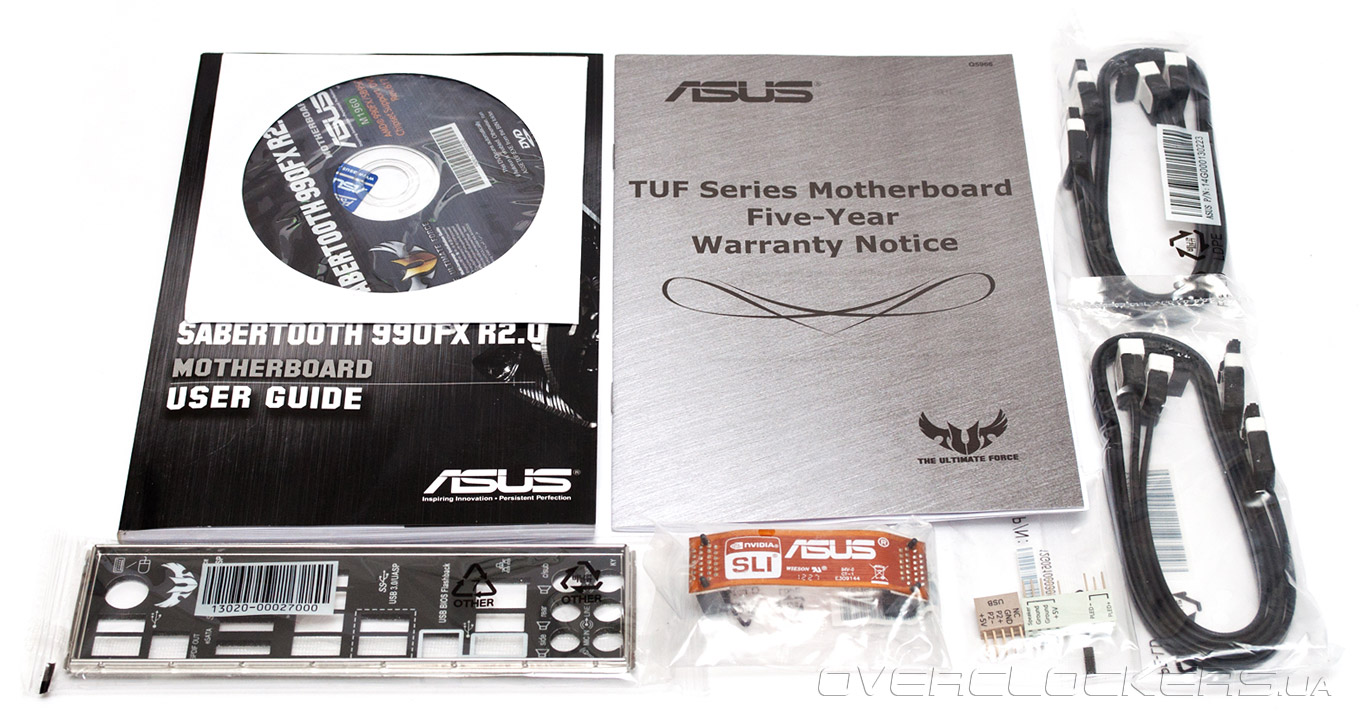

В комплект поставки новинки присутствуют:
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • набор коннекторов Q-connectors;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • буклет с описанием гарантийных обязательств;
  • сертификат надежности.
ASUS Sabertooth 990FX R2.0

Набор дополнительных принадлежностей не отличается фантастическим разнообразием, точно такой же перечень аксессуаров мы привыкли видеть у других моделей среднего уровня. Исключение составляет сертификат, подтверждающий соответствие элементной базы TUF военным стандартам качества и надежности.

ASUS Sabertooth 990FX R2.0

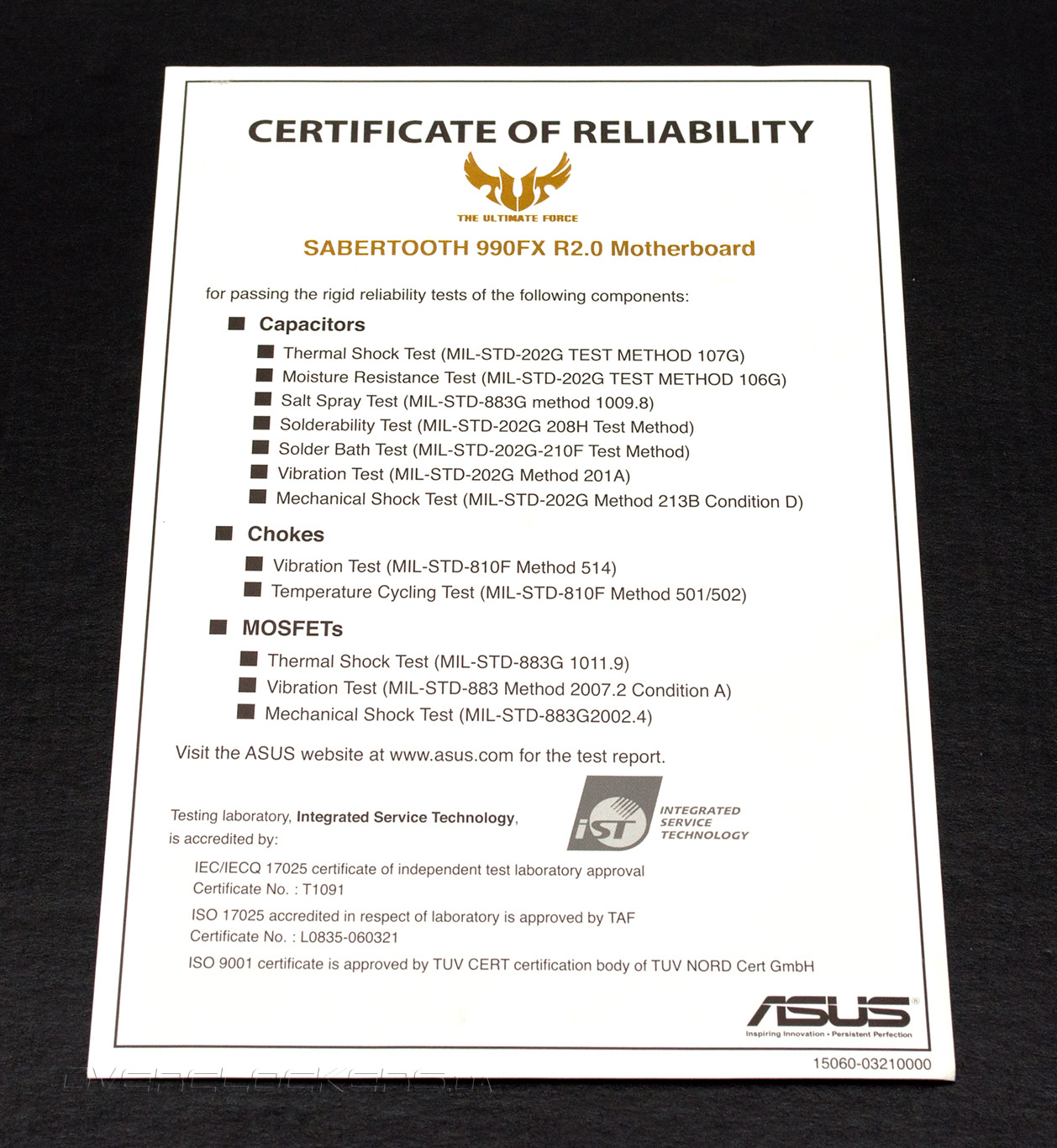

Примечательно, что для каждого из электронных компонентов приведен полный перечень испытаний. Заметим, что среди производителей стало нормой использование элементной базы с повышенным запасом прочности, но далеко не все из них предоставляют информацию об условиях проведения сертификации.


Дизайн

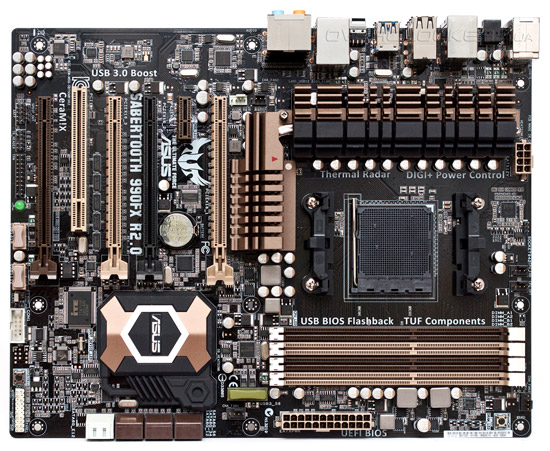

Конструкция системной платы ASUS Sabertooth 990FX R2.0, в сравнении с моделью первой ревизии, не претерпела значительных модификаций. Её компоновка и основные возможности расширения, а также дизайн системы охлаждения остались без изменений. Размеры печатной платы составляют 305 х 244 мм, что соответствует форм-фактору АТХ. Внешний вид у новинки несколько необычный, в основном, из-за использования серо-зеленой цветовой гаммы характерной для маскировочной окраски военной техники.

ASUS Sabertooth 990FX R2.0

Материнская плата основана на старшем наборе системной логики, состоящем из двух микросхем: северного моста AMD 990FX и южного моста SB950, которые соединены коммуникационной шиной Alink Express III. Такая связка обеспечивает совместимость со всеми современными процессорами AMD в исполнении Socket AM3/AM3+ с тепловым пакетом до 140 Вт, включая новейшие 32-нм Vishera. Новинка располагает четырьмя слотами DIMM для установки памяти DDR3, рассчитанных на работу модулей c тактовой частотой 1866 МГц суммарным объемом 32 ГБ.

Отличительной особенностью ASUS Sabertooth 990FX R2.0 является её система охлаждения. Для подключения вентиляторов служат шесть четырехконтактных разъемов, позволяющих управлять скоростью вращения посредством ШИМ. На поверхность радиаторов нанесено специальное керамическое покрытие CeraM!X, которое должно увеличивать площадь рассеяния, тем самым повышая эффективность теплообмена. Мы не станем судить о целесообразности такого решения, во всяком случае, конструкция справилась со своей задачей даже в самых жестких условиях разгона.

ASUS Sabertooth 990FX R2.0

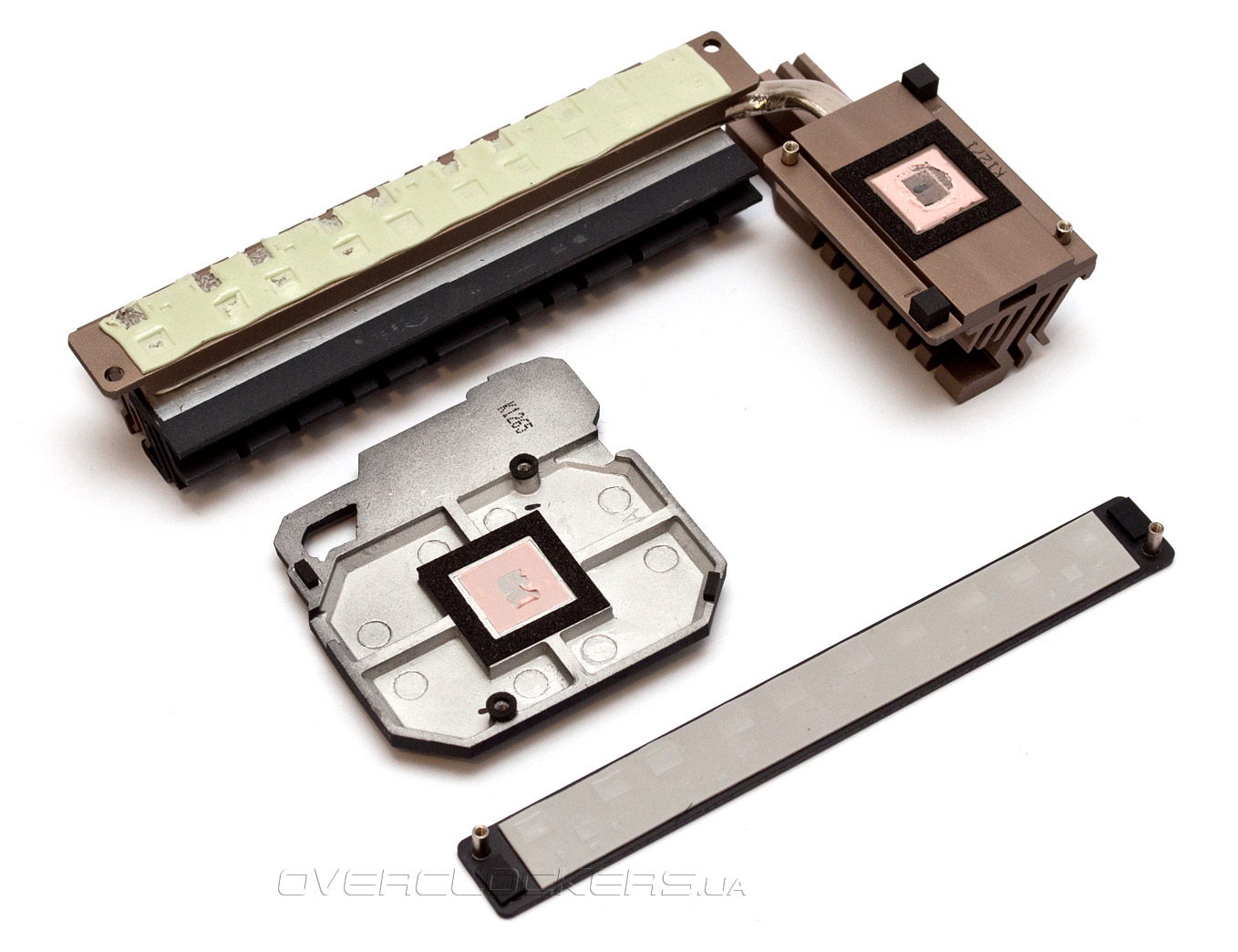

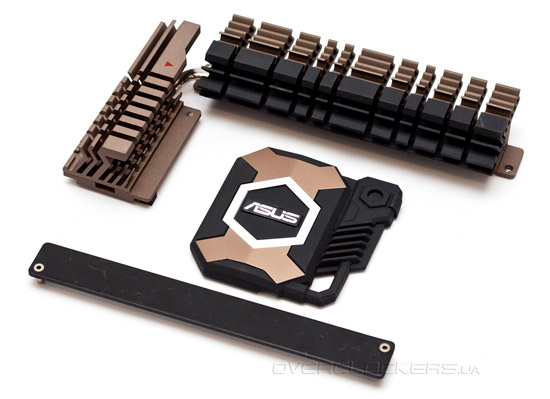

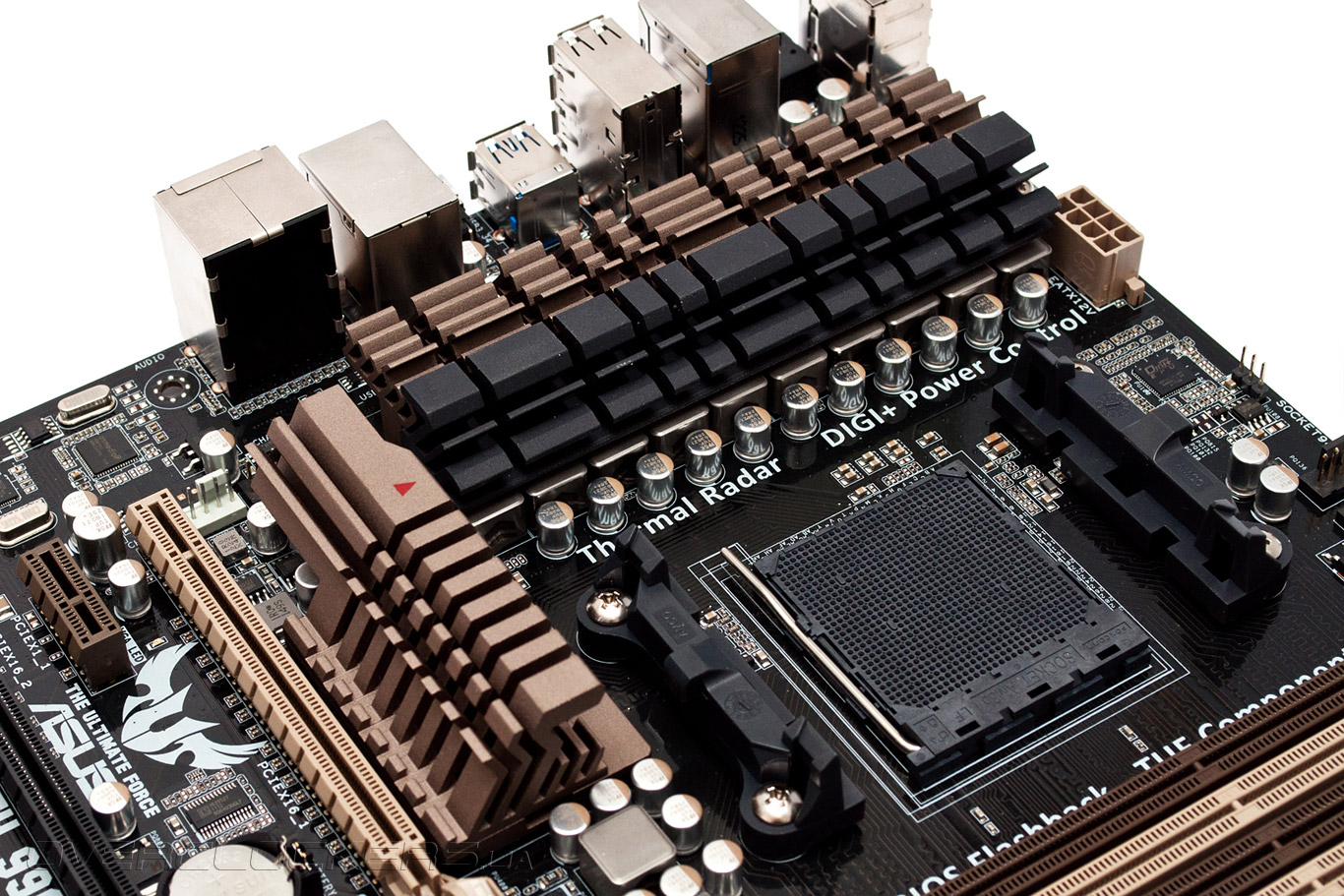

Силовые элементы VRM и микросхема северного моста охлаждаются парой радиаторов, соединенных тепловой трубкой. Тепло от электронных компонентов, расположенных на обратной стороне печатной платы, отводится при помощи металлической пластины, предотвращающей прогиб текстолита.

ASUS Sabertooth 990FX R2.0

В качестве термоинтерфейса для микросхем системной логики используется материал, напоминающий жевательную резинку, а радиаторы VRM контактируют с силовыми элементами через прокладки из пластичной массы. Отметим, что все элементы конструкции имеют надежное винтовое крепление, так что самостоятельная замена теплопроводящего интерфейса не составит никакого труда.

ASUS Sabertooth 990FX R2.0

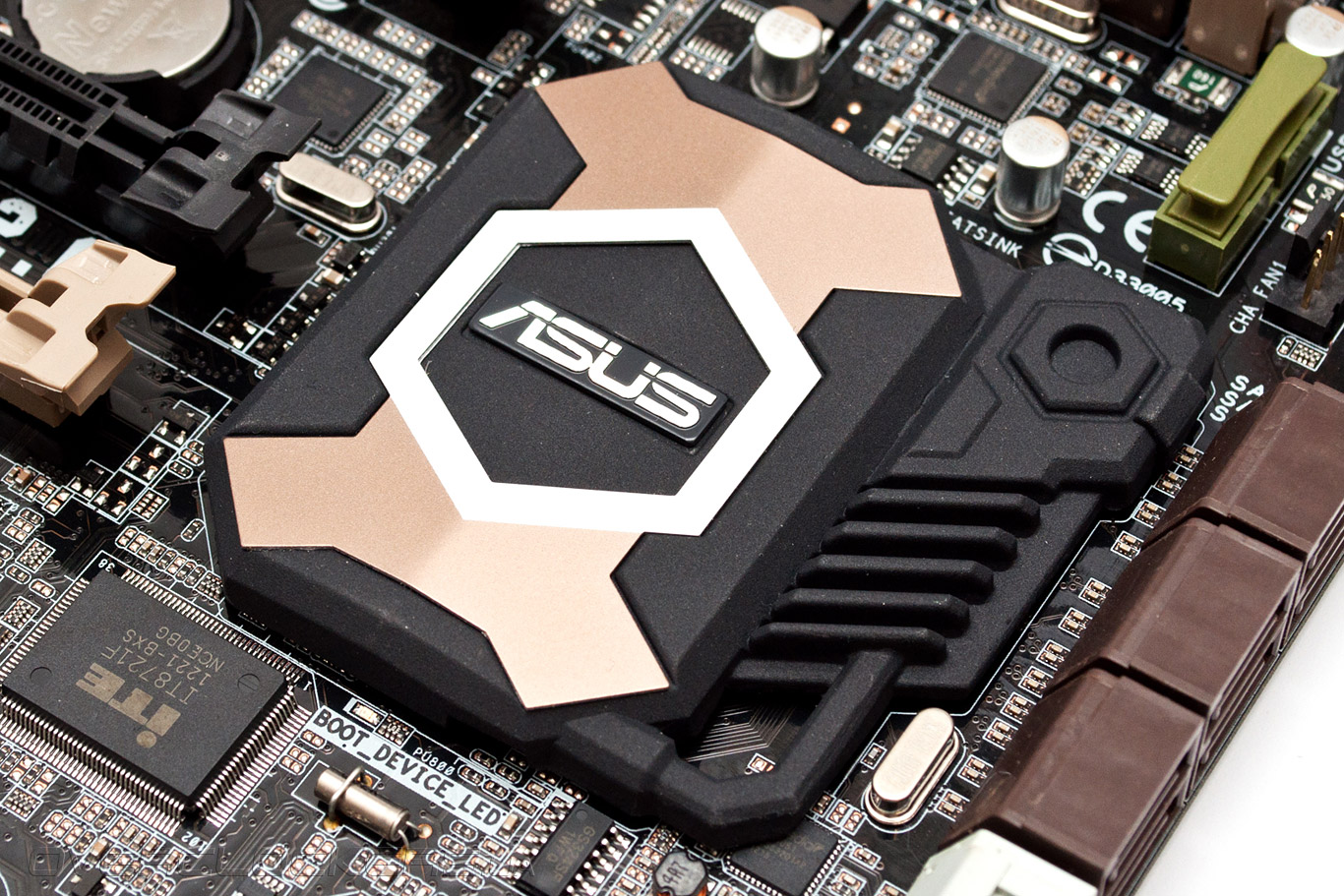

Микросхема южного моста SB950 охлаждается небольшим радиатором, эффективности которого оказалось достаточно при любых режимах работы.

ASUS Sabertooth 990FX R2.0

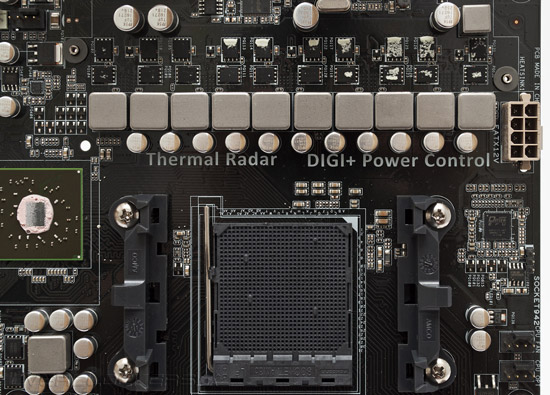

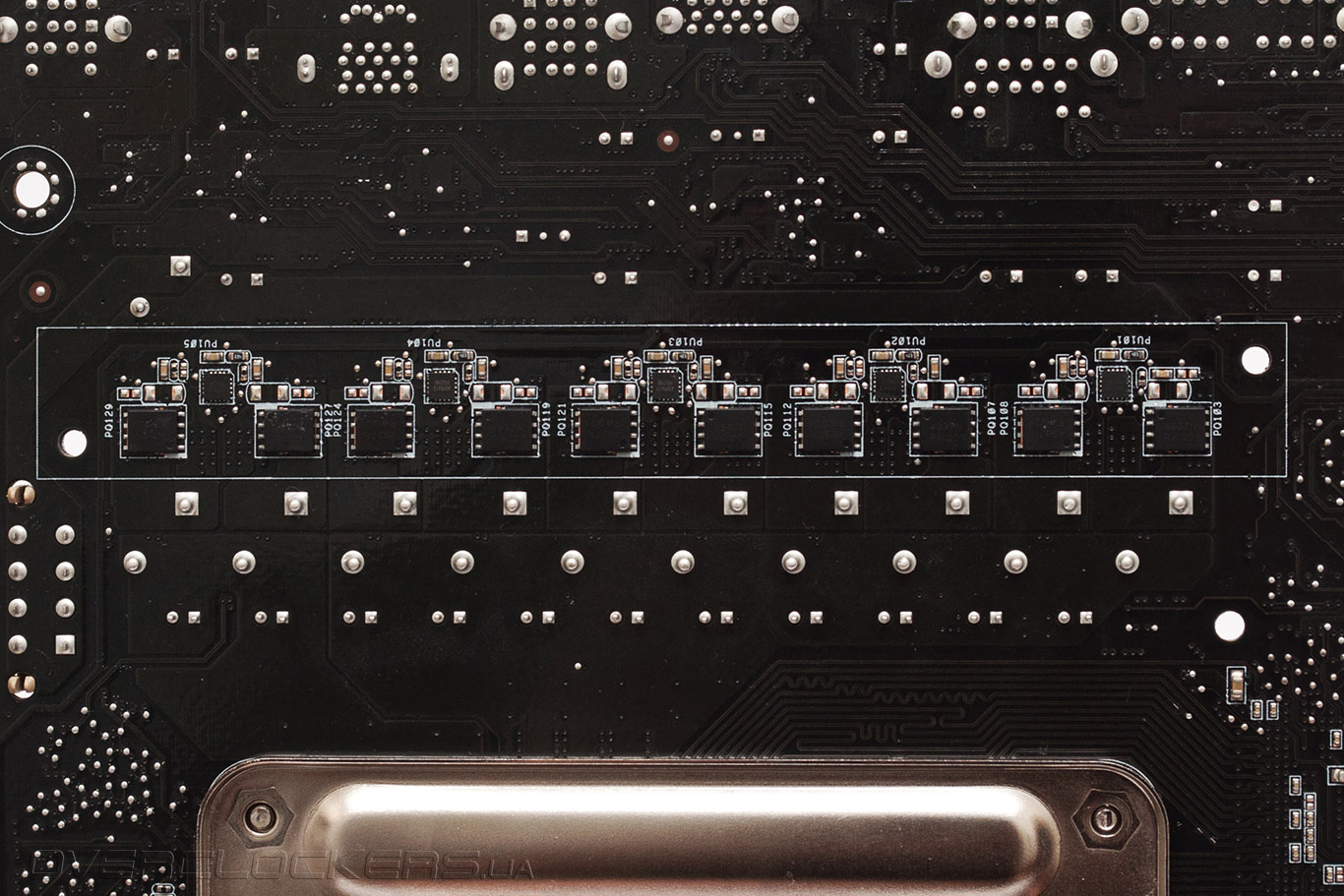

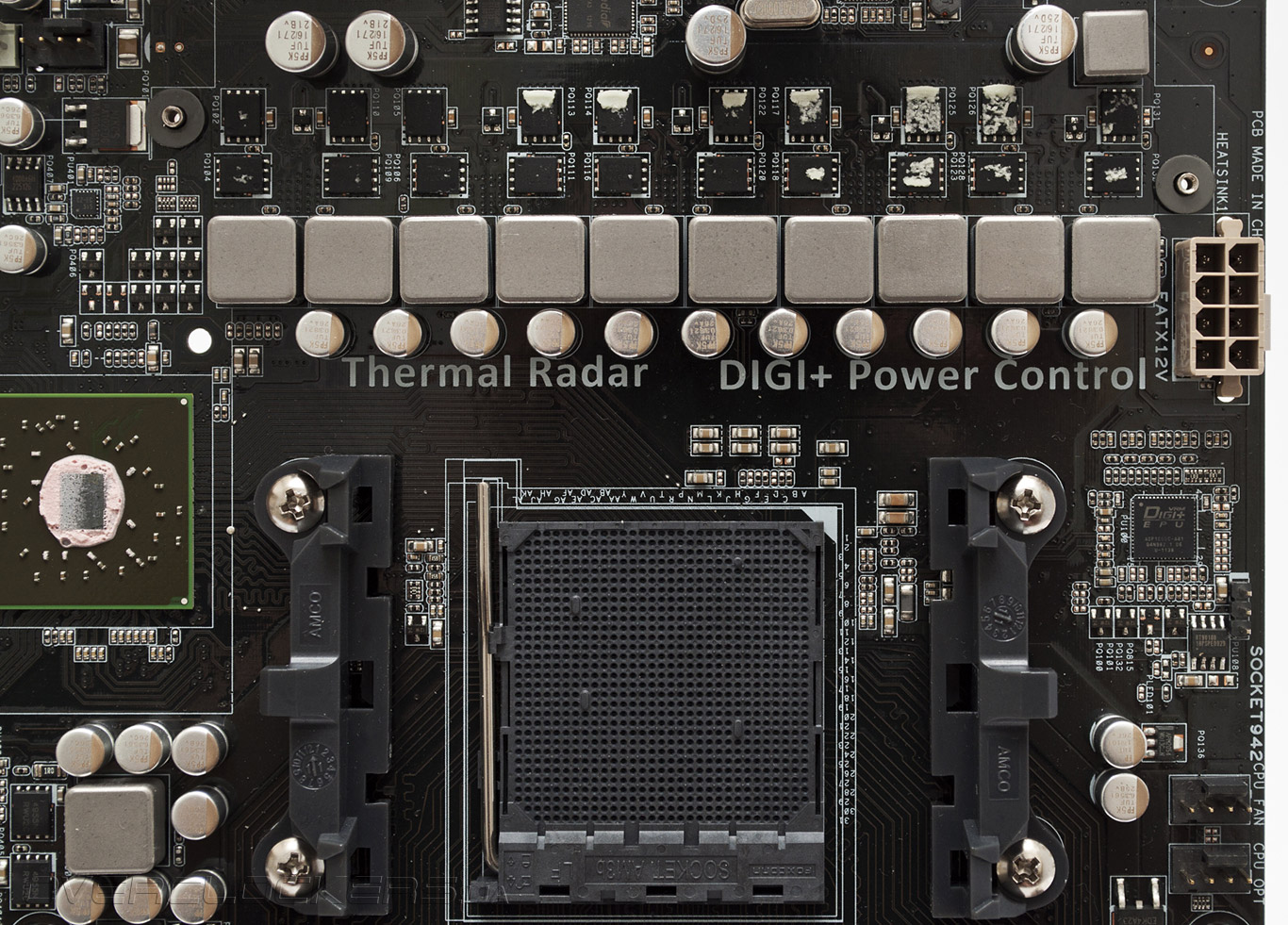

Узел преобразователя напряжения материнской платы Sabertooth 990FX R2.0 рассчитан на работу с процессорами, имеющими TDP до 140 Вт. Однако, инженеры ASUS заложили в конструкцию значительный запас прочности, который пригодится при разгоне шестиядерных Phenom II и старших моделей AMD FX. Напряжения к VRM подводится при помощи восьмиконтактного разъема EPS12V. В качестве управляющего чипа используется ШИМ-контроллер DIGI+ VRM с маркировкой ASP1000C-A41, которая практически не несет полезной информации.

ASUS Sabertooth 990FX R2.0

Заметим, что точно такой же ШИМ-контроллер использован в конструкции ASUS Crosshair V Formula, да и сам дизайн VRM участницы сегодняшнего тестирования имеет минимальные отличия от старшей модели. Сам преобразователь построен по схеме «8+2», где восемь фаз формируют напряжения для процессорных ядер, а две оставшиеся отвечают за электропитания встроенного контроллера ОЗУ и массива кэш-памяти L3.

ASUS Sabertooth 990FX R2.0

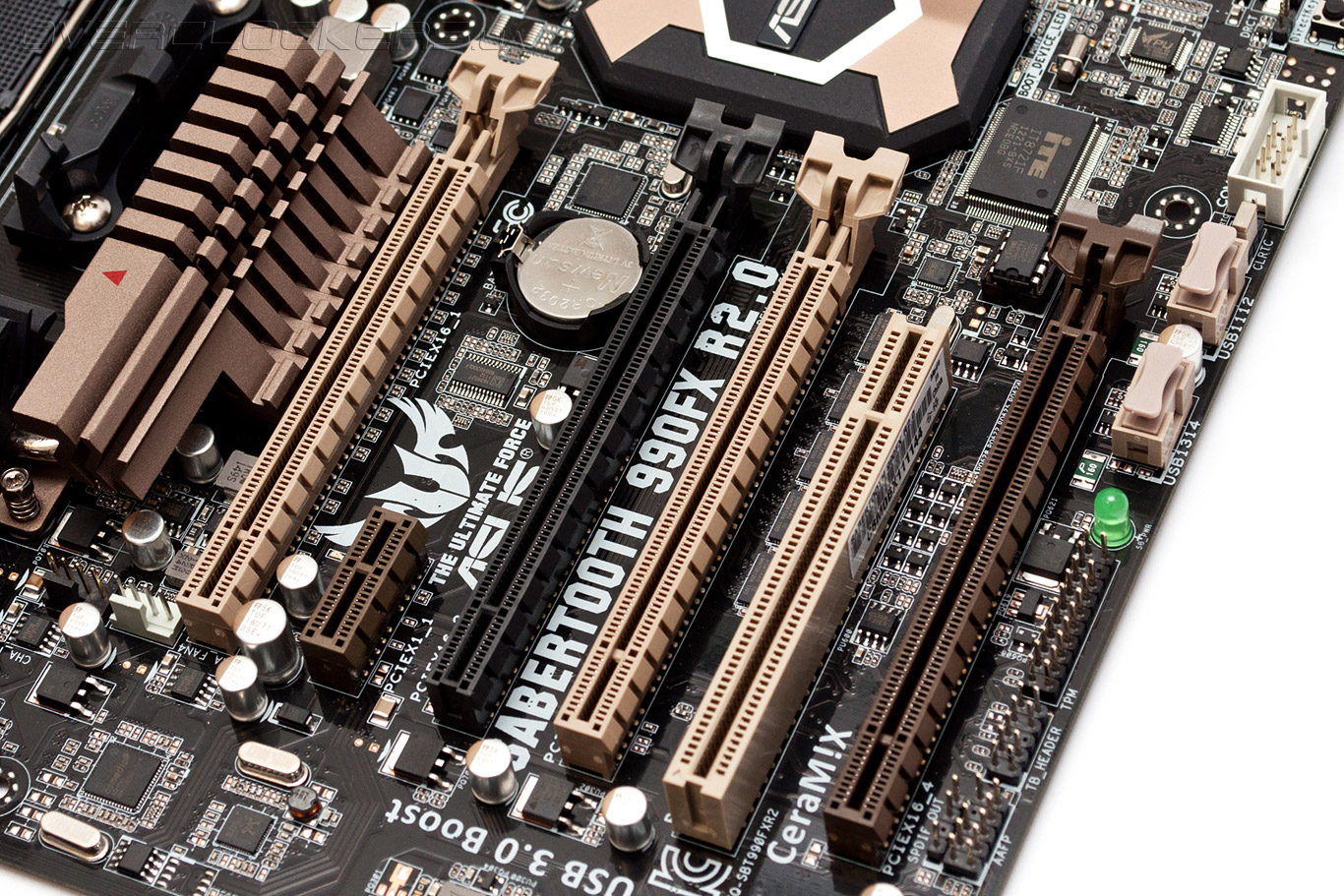

Благодаря использованию продвинутого набора системной логики ASUS Sabertooth 990FX R2.0 предлагает богатые возможности по установке графических ускорителей. Системная плата оснащена четырьмя слотами PCI Express x16, которые позволяют организовывать конфигурации AMD CrossFireX или NVIDIA SLI.

ASUS Sabertooth 990FX R2.0

Три слота — первый, третий и четвертый — подключены к северному мосту, они делят 32 линии PCI-E 2.0 и способны работать по формуле «x16+x16+x0» или «x16+x8x+8», в зависимости от количества установленных видеокарт. Второй по счету порт PCI Express x16 всегда работает в режиме PCI-E 2.0 x16@x4, так как он подсоединен к микросхеме SB950. Кроме того, для использования плат расширения новинка оснащена одним разъемом PCI и одним слотом PCI-E 2.0 x1.

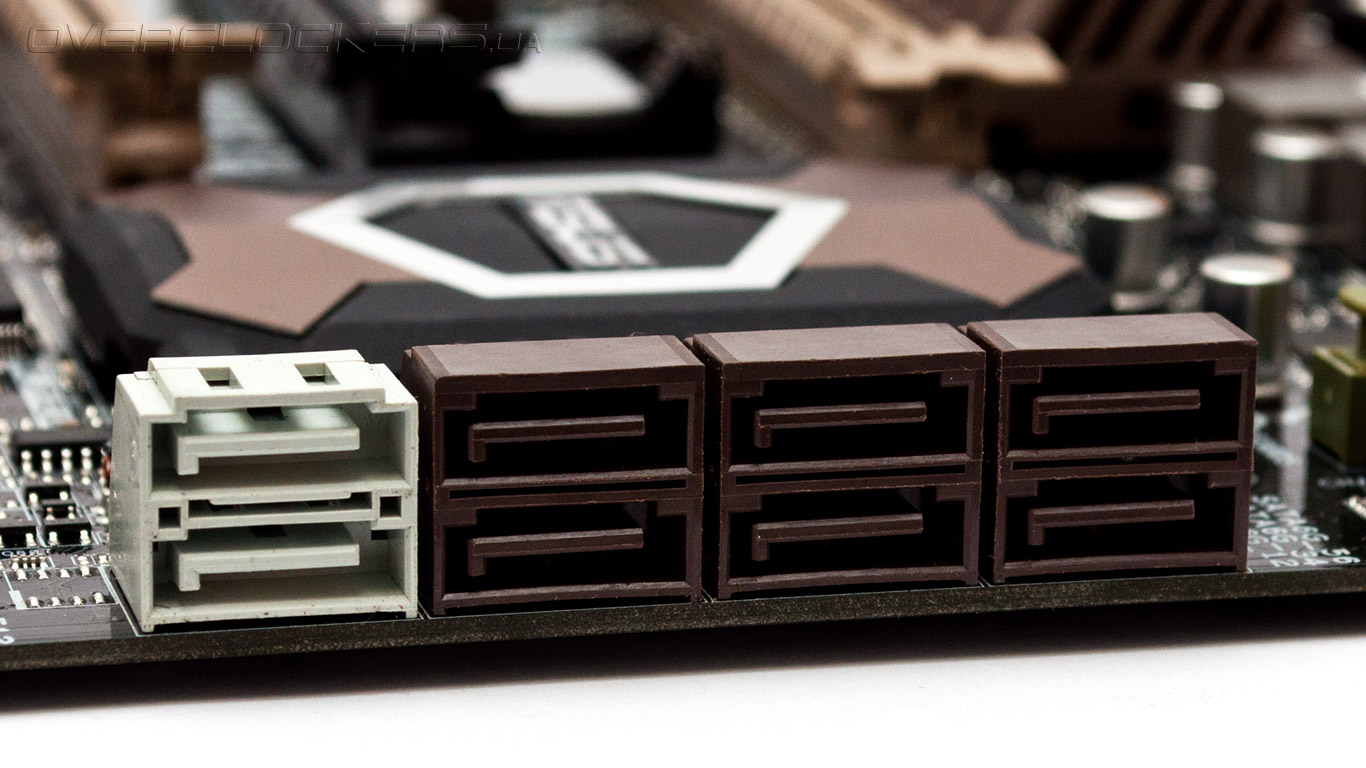

Дисковая подсистема ASUS Sabertooth 990FX R2.0 обеспечивает подключение десяти накопителей с интерфейсом SATA 6 Гбит/с. Южный мост SB950 отвечает за работу шести внутренних портов, которые поддерживают объединение дисковых устройств в массивы RAID уровней 0, 1, 5 и 10. Пара дополнительных контроллеров ASMedia ASM1061 обеспечивают работу двух накопителей с интерфейсом SATA 6 Гбит/с, а еще два канала выведены на заднюю панель в виде разъемов eSATA 6 Гбит/с.

ASUS Sabertooth 990FX R2.0

Для подключения различной периферии системная плата предлагает 12 портов USB 2.0, восемь из которых выведены на заднюю панель, а также шесть интерфейсов USB 3.0. Ввиду того, что системная логика AMD 990FX не совместима с универсальной последовательной шиной третьей версии, для поддержки последней Sabertooth 990FX R2.0 оснащена тремя микросхемами ASMedia ASM1042. Они обеспечивают работу четырех портов USB 3.0, выеденных на заднюю панель, а еще два устройства можно подключить к внутреннему разъему материнской платы. В конструкции интегрированной звуковой карты использован восьмиканальный HD-аудиокодек Realtek ALC892 c поддержкой S/PDIF, а за подключение к локальной сети отвечает сетевой контроллер Realtek RTL8111F, поддерживающий режим Gigabit Ethernet.

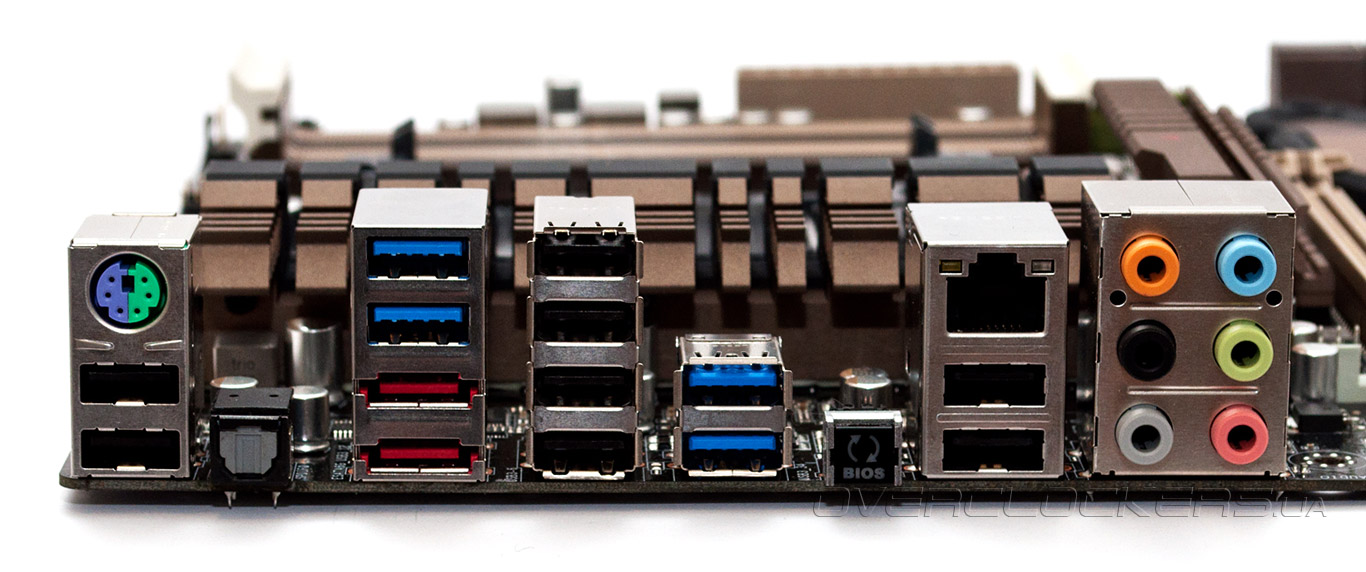

Таким образом, на задней панели новинки можно найти следующий набор интерфейсов:
  • комбинированный PS/2;
  • восемь портов USB 2.0 и четыре USB 3.0;
  • два разъема eSATA 6 Гбит/с;
  • оптический выход S/PDIF;
  • кнопку активации USB BIOS Flashback;
  • сетевой порт RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS Sabertooth 990FX R2.0

Несмотря на позиционирование Sabertooth 990FX R2.0 в качестве продукта для энтузиастов, новинка лишена аппаратных кнопок включения и перегрузки, контрольных точек для измерения напряжения, а также индикатора кодов POST. Все это является прерогативой моделей семейства ROG (Republic Of Gamers). Отсутствие последнего отчасти компенсирует наличие диагностических светодиодов, отображающих процесс загрузки отдельных подсистем. Из дополнительных возможностей отметим функцию MemOK!, которая позволяет запустить систему при выставлении неправильных настроек ОЗУ, а также наличие кнопки DirectKey, по нажатие которой во время следующей загрузки происходит автоматический вход в меню настройки. Полезность последнего нововведения минимальна, так как материнская плата практически не приспособлена для эксплуатации в условиях открытого стенда. Зато, чрезвычайно полезной будет функция USB BIOS Flashback, которая позволяет обновить управляющий микрокод без участия центрального процессора или модулей памяти.

В качестве промежуточного итога можно утверждать, что в сравнении с первой ревизией дизайн ASUS Sabertooth 990FX R2.0 претерпел минимальные, но весьма полезные изменения. За исключением увеличения количества портов SATA 6 Гбит/с и USB 3.0, а также добавления поддержки фирменных функций DirectKey и USB BIOS Flashback, героиня сегодняшнего обзора практически идентична предшественнице. А значит всеми конкурентными преимуществами, в виде элементной базы военного класса надежности, богатых возможностей по организации конфигураций из нескольких видеокарт и мощной силовой подсистемы, рассматриваемая плата обладает в полной мере. Посмотрим, как проявит себя «материнка» во время разгона, а пока перейдем к меню настройки новинки.

UEFI Setup

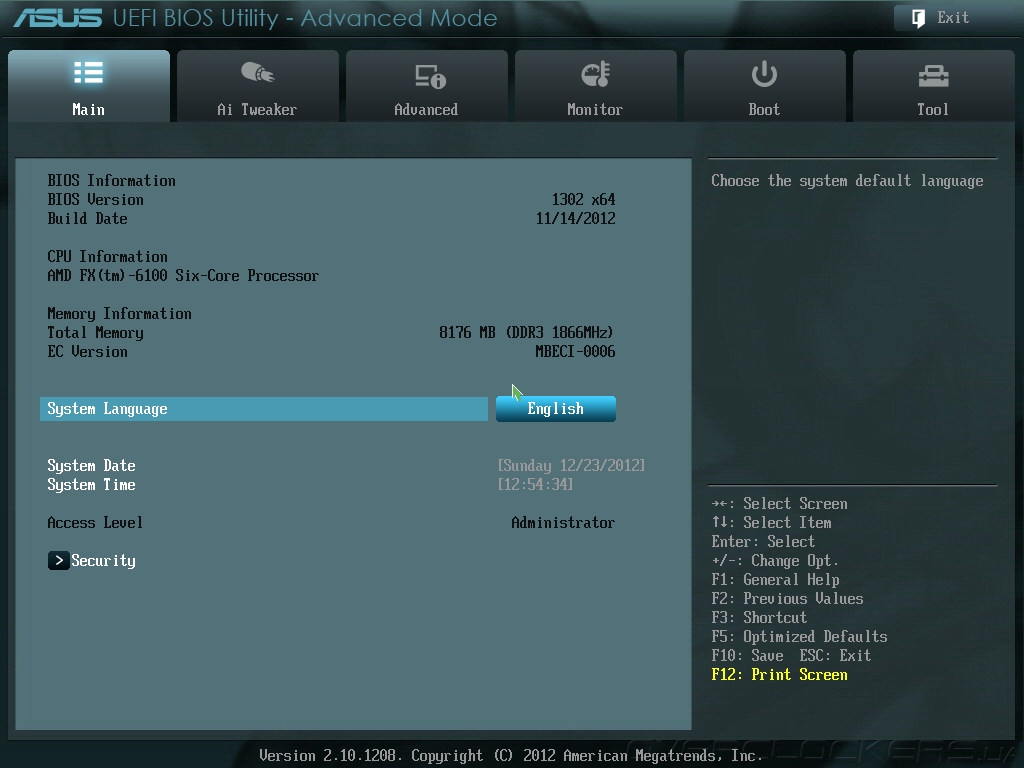

В качестве управляющего микрокода Sabertooth 990FX R2.0 использует UEFI, для которого программистами ASUS был разработан оригинальный графический интерфейс. Его отличительной чертой является наличие режима быстрой настройки EZ Mode, в котором пользователь может получит информацию об установленном аппаратном обеспечении, просмотреть показания системного мониторинга, а также выполнить базовые настройки материнской платы.

UEFI Setup ASUS Sabertooth 990FX R2.0

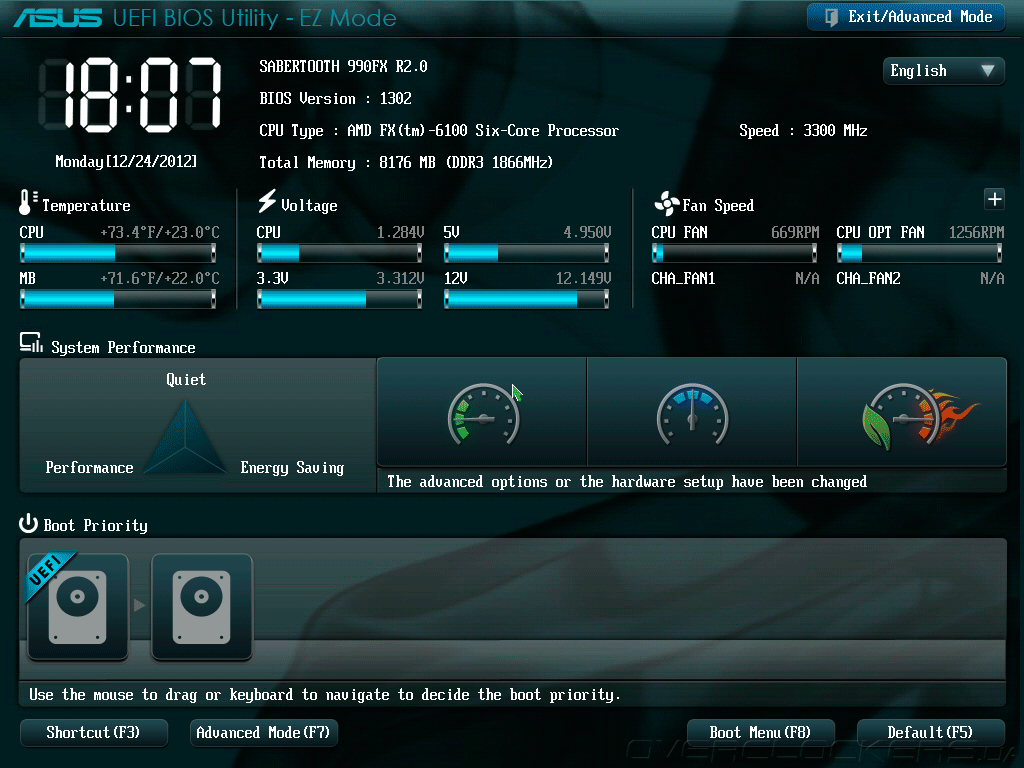

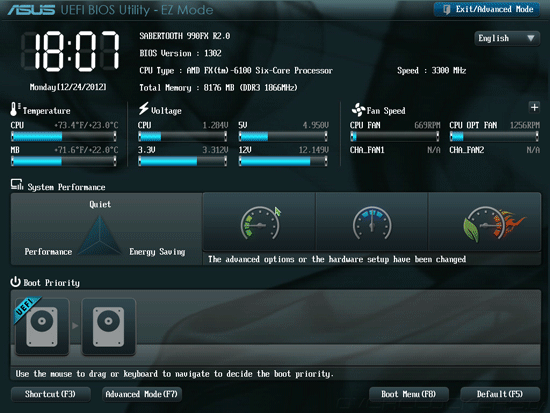

Режим EZ Mode позволяет задать порядок инициализации загрузочных устройств, выбрать профиль повышенного быстродействия или пониженного энергопотребления, а при помощи ссылок — осуществить быстрый переход в нужный раздел меню настройки. На этом возможности меню заканчиваются, поэтому, для тонкой настройки следует использовать режим Advanced Mode. Во вкладке Main отображается информация о прошивке и установленных комплектующих, здесь же пользователи могут установить дату и время, а также выбрать язык отображения меню.

UEFI Setup ASUS Sabertooth 990FX R2.0

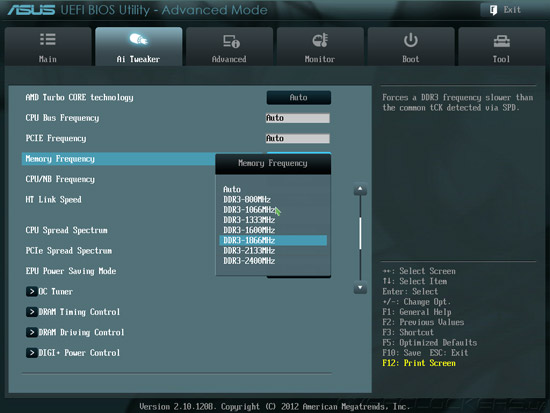

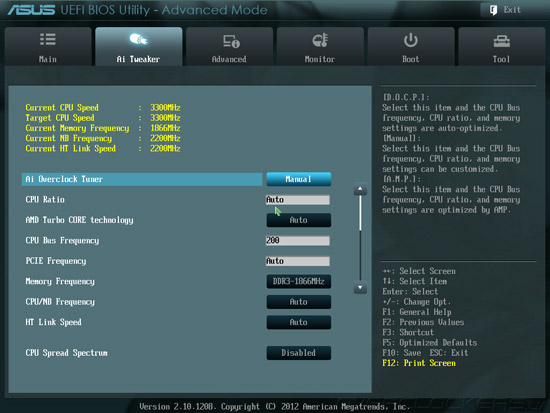

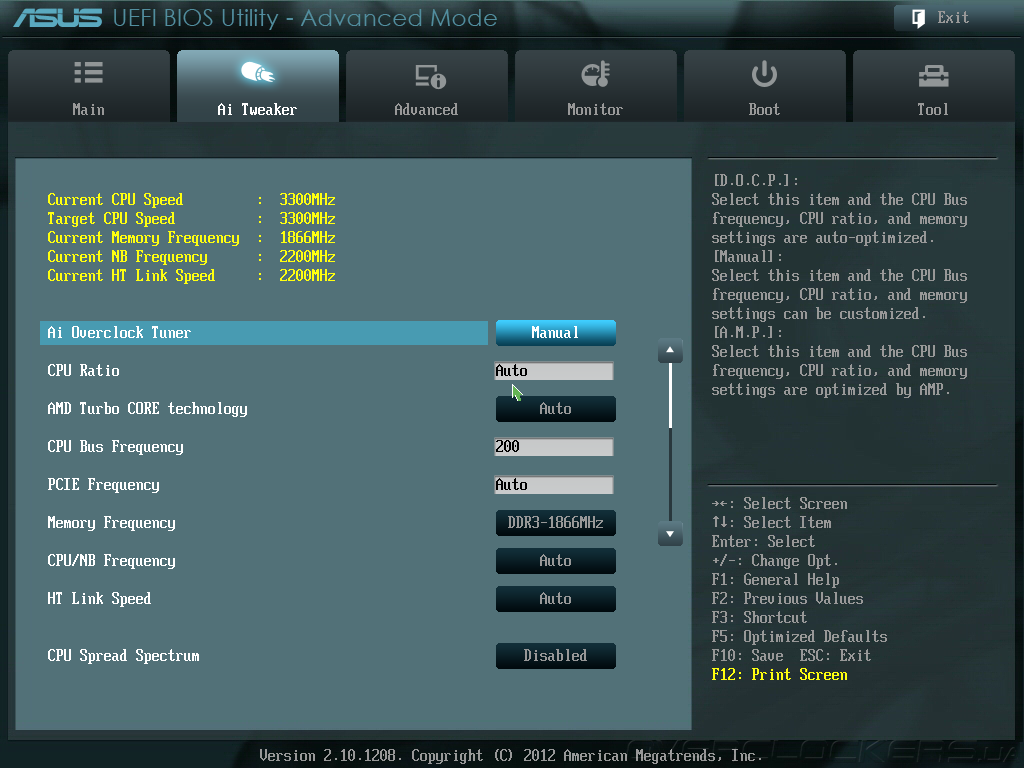

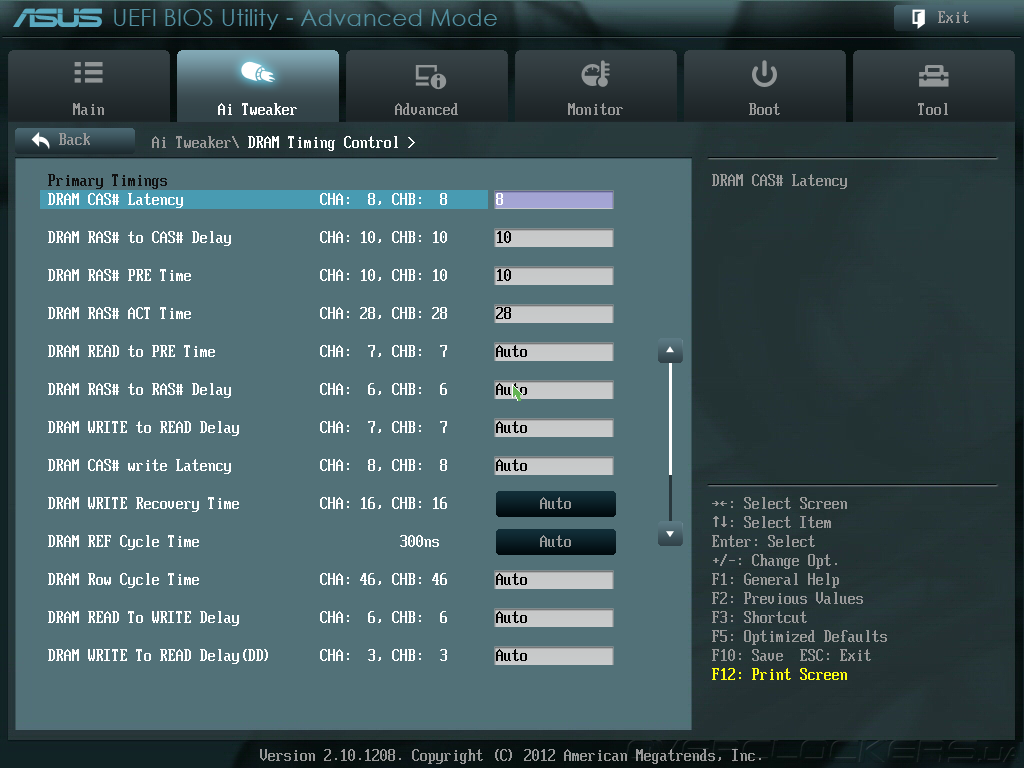

Традиционно для системных плат ASUS все настройки, связанные с разгоном, находятся в разделе Ai Tweaker. Здесь расположены органы управления частотой HTT, множителями вычислительных ядер, встроенного северного моста, шин Hyper Transport и PCI Express, а также настройки режима работы подсистемы ОЗУ.

UEFI Setup ASUS Sabertooth 990FX R2.0

Во время тестов мы заметили интересную особенность прошивки, которая после повышения частоты оперативной памяти без предупреждения увеличивала частоту встроенного северного моста с номинальных 1800 МГц до 2200 МГц. Это должно самым положительным образом сказаться на уровне быстродействия, так что пользователи вряд ли останутся недовольными. К слову, несмотря на формальные ограничения UEFI Setup новинки позволяет выбрать для модулей памяти частоту 2400 МГц.

UEFI Setup ASUS Sabertooth 990FX R2.0

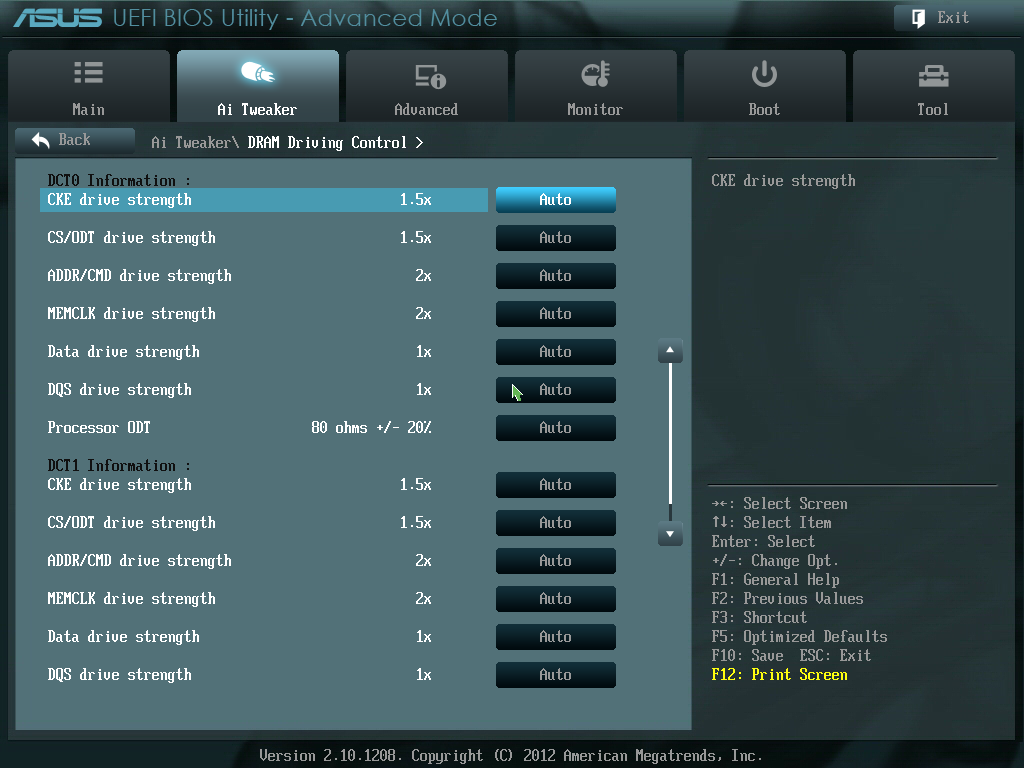

Кроме того, прошивка Sabertooth 990FX R2.0 предлагает богатейшие возможности по настройке подсистемы ОЗУ. Во вкладках DRAM Timing Control и DRAM Driving Control пользователям доступны не только основные, но и множество второстепенных параметров, влияющих на быстродействие оперативной памяти.

UEFI Setup ASUS Sabertooth 990FX R2.0

UEFI Setup ASUS Sabertooth 990FX R2.0

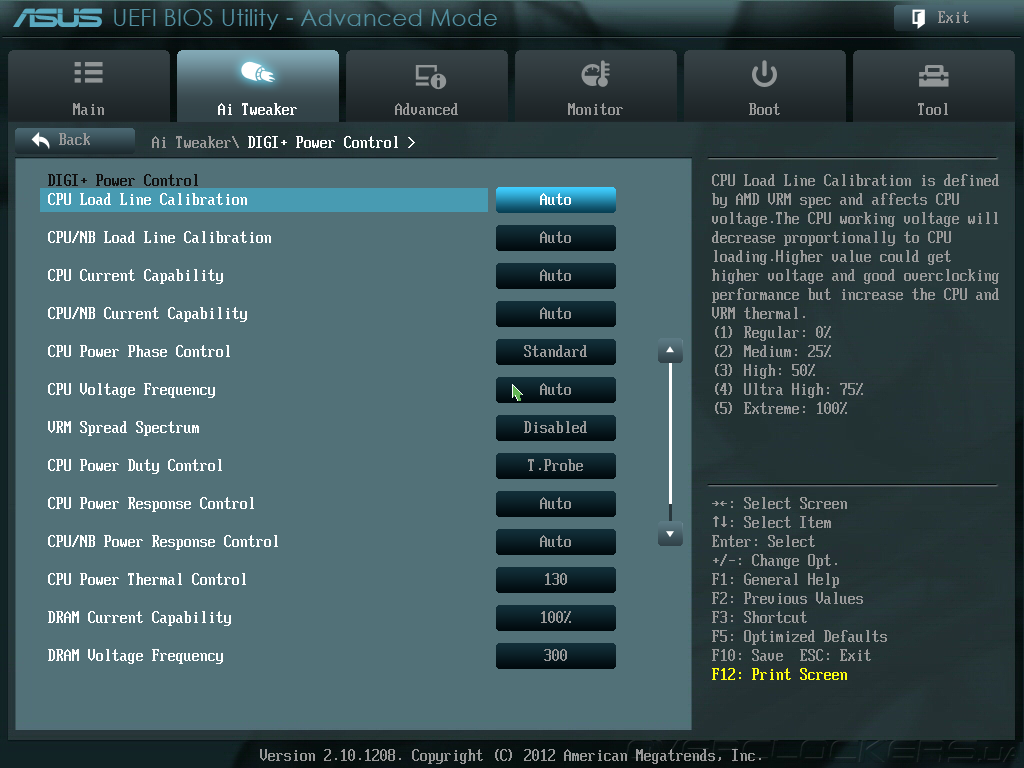

Тонкие настройки цифровой подсистемы электропитания сосредоточены в подменю DIGI+ Power Control. Благодаря продвинутым возможностям контроллера пользователи могут управлять работой функции Load Line Calibration, режимом отключения неиспользуемых фаз, защитой от превышения силы тока, а также частотой переключения силовых элементов и многими другими параметрами.

UEFI Setup ASUS Sabertooth 990FX R2.0

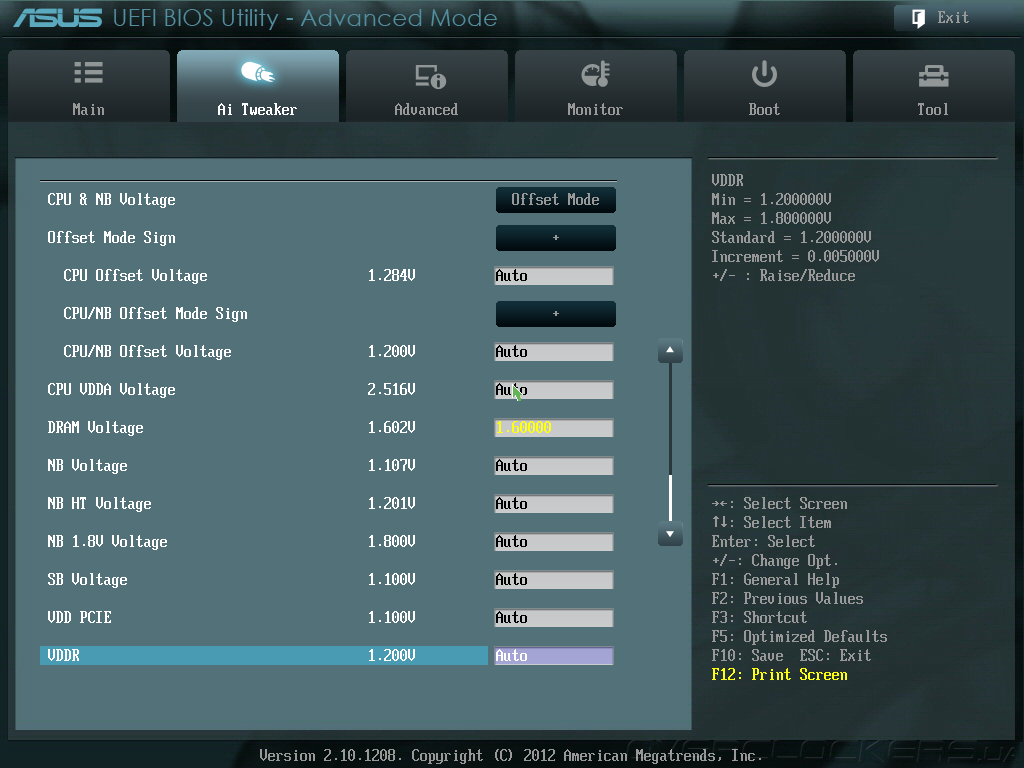

Что касается возможностей новинки по регулировки напряжений, то прошивка позволяет управлять электропитанием на всех основных узлах Sabertooth 990FX R2.0. Традиционно для системных плат ASUS пользователи могут выбирать один из двух режимов установки напряжения на центральном процессоре: в явном виде, или в виде дельты к штатному VID. Заметим, что только в последнем случае сохраняется полноценная работа технологий энергосбережения.

UEFI Setup ASUS Sabertooth 990FX R2.0

Перечень значений, их диапазоны и шаг изменения представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU Offset Voltage –0,7…+0,7 0,00625
CPU/NB Offset Voltage –0,7…+0,7 0,00625
CPU Voltage 0,675—2,075 0,00625
CPU/NB Voltage 0,5—1,9 0,00625
CPU VDDA Voltage 2,2—2,8 0,00625
DRAM Voltage 0,86—2,135 0,005
NB Voltage 1,1—1,25 0,00625
NB HT Voltage 1,2—1,4 0,00625
NB 1,8V Voltage 1,8—2,8 0,005
SB Voltage 1,1—1,8 0,005
VDD PCIE 1,1—2,2 0,005
VDDR 1,2—1,8 0,005

Верхних пределов увеличения питающих напряжений будет достаточно даже для самых смелых оверклокерских экспериментов, во время которых не следует забывать об организации эффективного охлаждения.

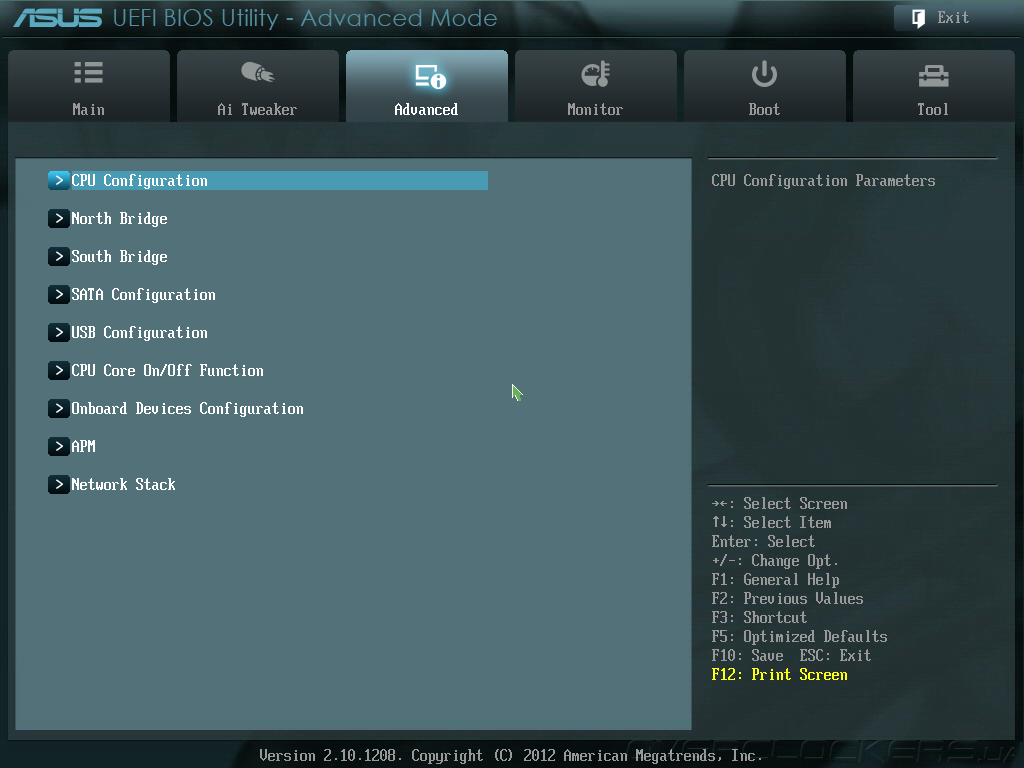

В разделе Advanced находятся все основные опции, отвечающие за многочисленные функции расширения материнской платы. Обращаем ваше внимание на функцию CPU Core On/Off Function, которая позволяет отключать процессорные модули. Что касается возможности разблокировки скрытых ресурсов, то мы не смогли её проверить, так как в нашем AMD FX-6100 разблокировать нечего.

UEFI Setup ASUS Sabertooth 990FX R2.0

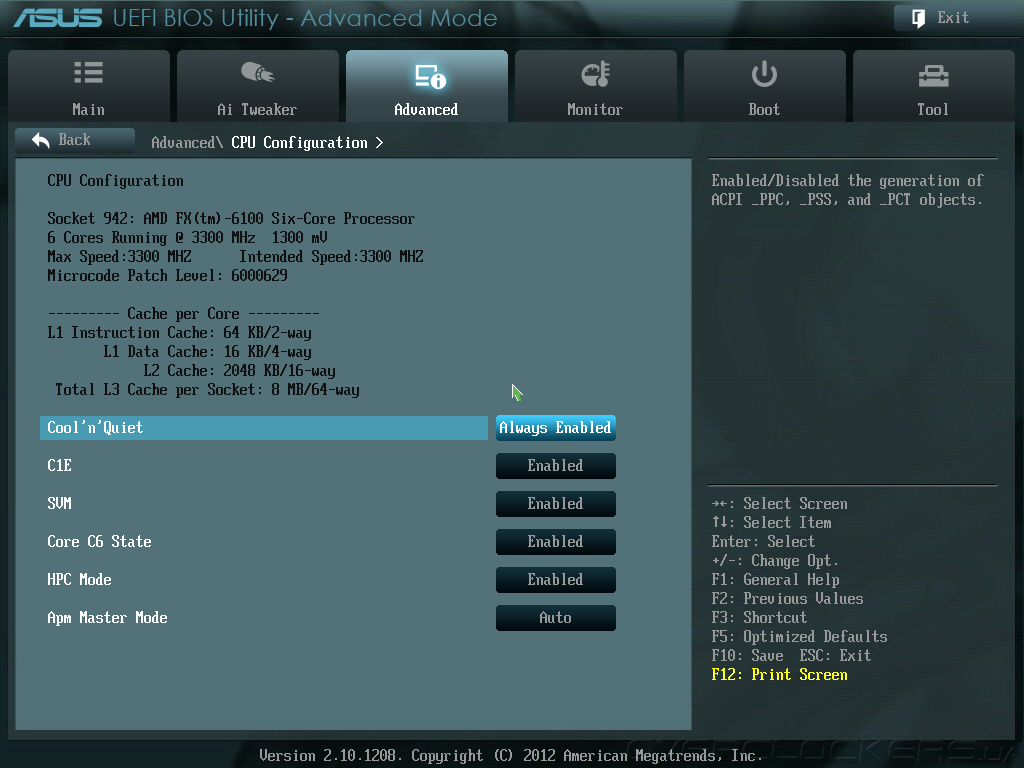

Во вкладке CPU Configuration, как следует из названия, можно настроить работу процессорных технологий энергосбережения, а также включить специфические для AMD FX функции HPC (High Performance Computing) Mode и APM (Application Power Management).

UEFI Setup ASUS Sabertooth 990FX R2.0

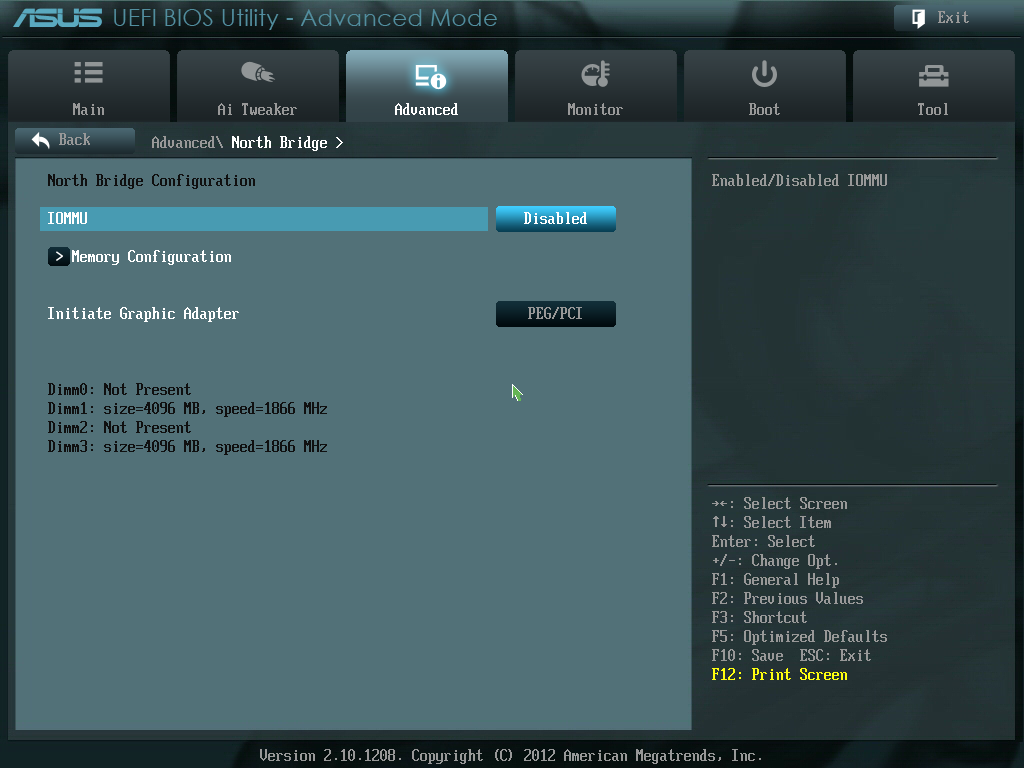

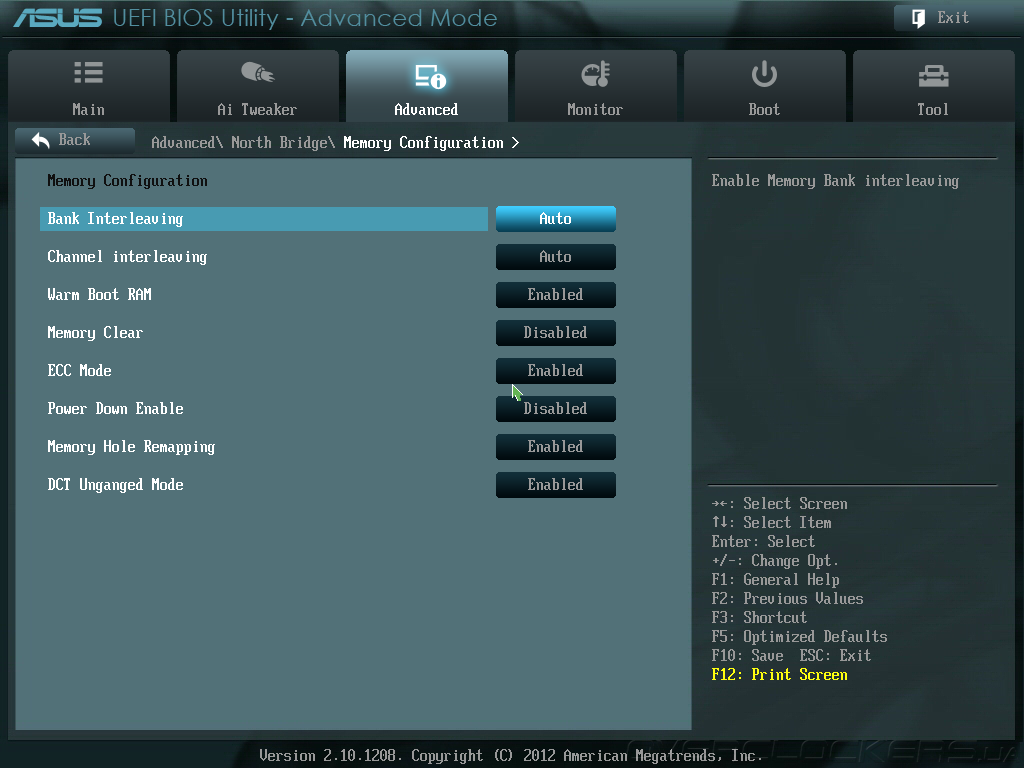

Параметры северного моста AMD 990FX содержатся в меню North Bridge, а конфигурирование интегрированного в процессор контроллера памяти — в подразделе Memory Configuration.

UEFI Setup ASUS Sabertooth 990FX R2.0

UEFI Setup ASUS Sabertooth 990FX R2.0

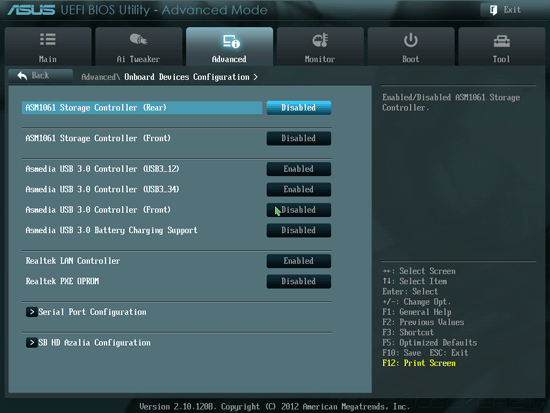

За настройку многочисленных дополнительных контроллеров отвечает вкладка Onboard Device Configuration, а режим работы дисковой подсистемы задается в подменю SB SATA Configuration.

UEFI Setup ASUS Sabertooth 990FX R2.0

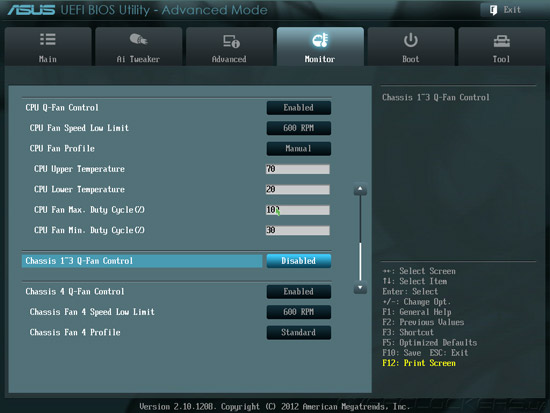

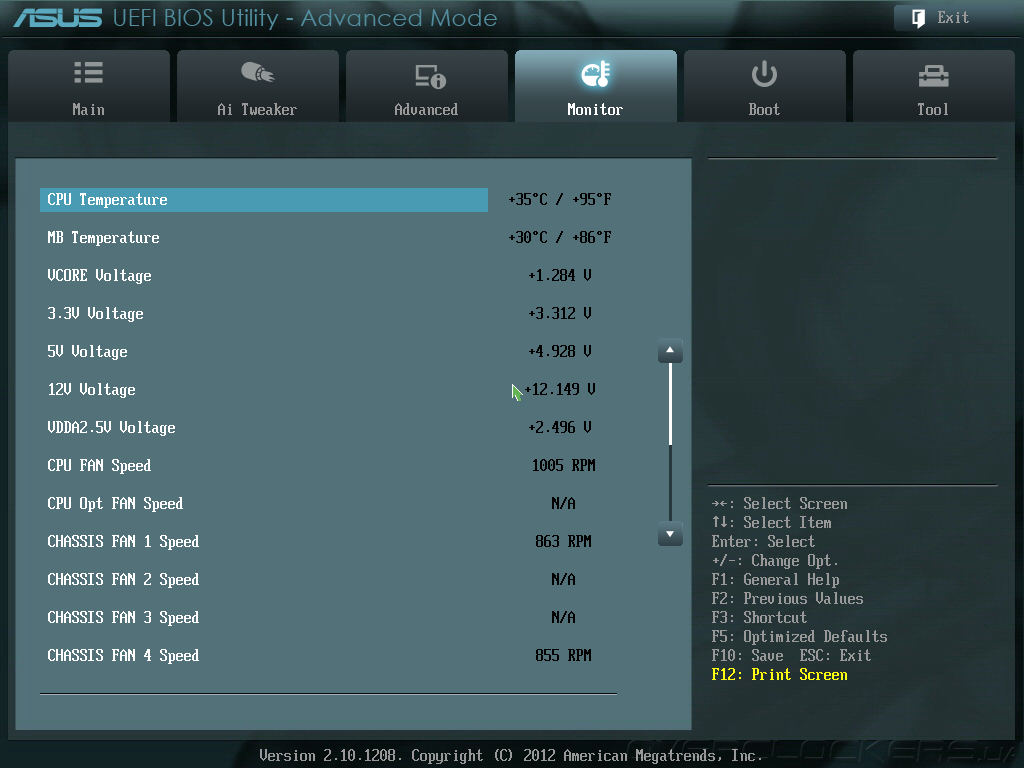

Меню настройки ASUS Sabertooth 990FX R2.0 обладает развитыми функциями системного мониторинга. В одноименном разделе Monitor выводятся показания двух температурных датчиков, значения пяти контрольных напряжений, а также данные о скоростях вращения шести вентиляторов.

UEFI Setup ASUS Sabertooth 990FX R2.0

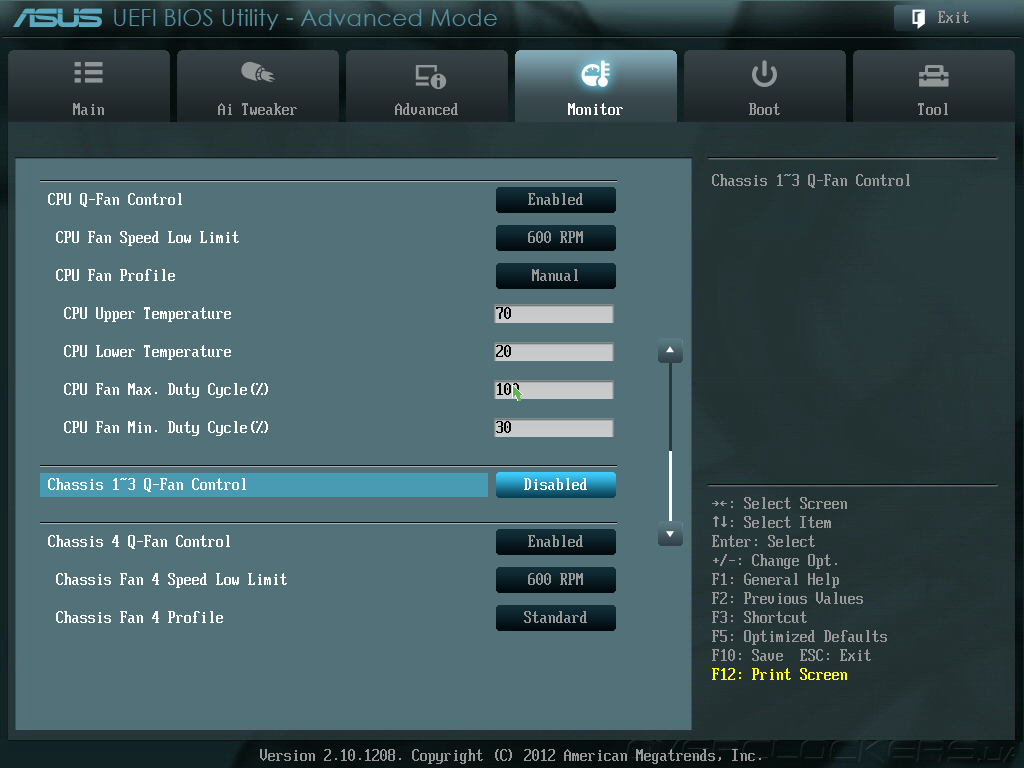

Материнская плата позволяет одновременно управлять двумя крыльчатками процессорного охладителя, причем, поддерживается как автоматический режим, так и возможность ручной настройки работы. Точно также, синхронно регулируются обороты трех вентиляторов, подключенных к четырехконтактным разъемам CHA_FAN1 — CHA_FAN3, а для четвертого корпусного «карлсона» также можно привязать скорость вращения к температуре контрольной точки.

UEFI Setup ASUS Sabertooth 990FX R2.0

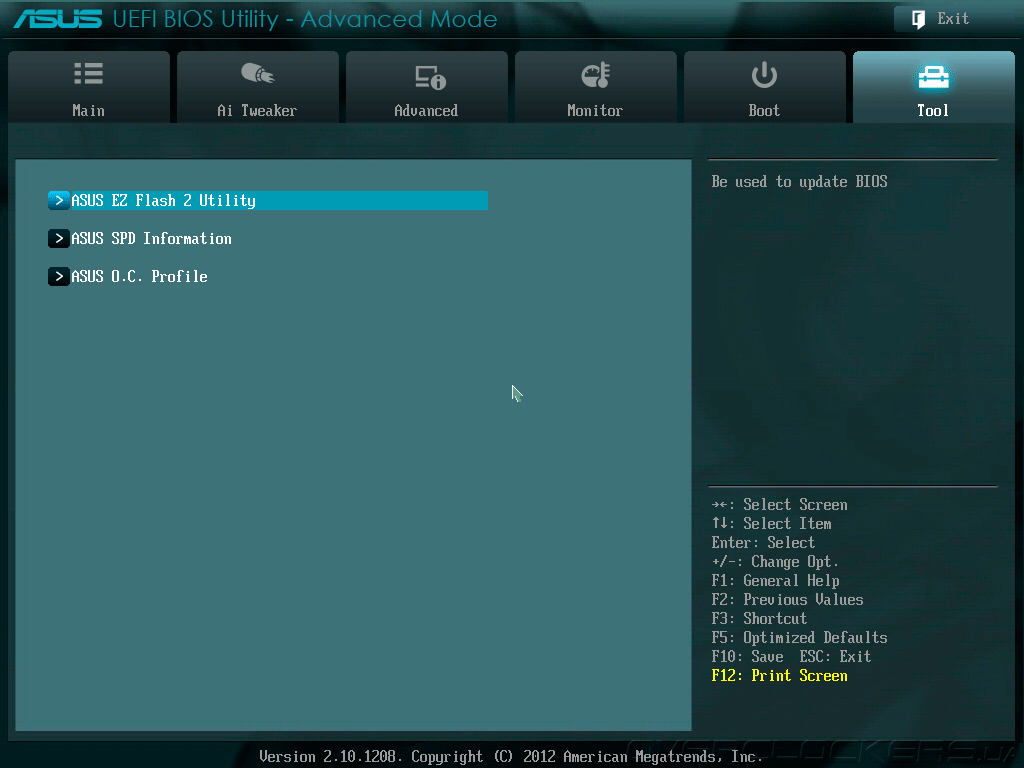

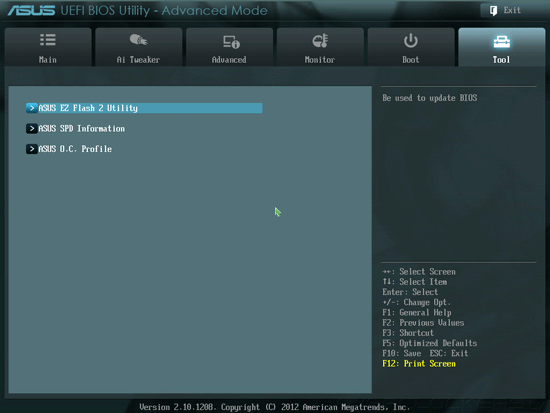

Кроме того, в UEFI Setup участницы сегодняшнего обзора встроен ряд дополнительных возможностей, делающих работу с меню настройки более комфортной. Утилита ASUS EZ Flash 2 позволяет обновлять управляющий микрокод, при помощи подпрограммы ASUS SPD Information можно считывать настройки, записанные в чипах SPD модулей ОЗУ, и, наконец, вкладка ASUS O.C. Profile предназначена для сохранения восьми профилей с пользовательскими настройками.

UEFI Setup ASUS Sabertooth 990FX R2.0

Одним словом, функциональность прошивки Sabertooth 990FX R2.0 находится на самом высоком уровне. Качество UEFI Setup мы проверим во время экспериментов по разгону и тестов производительности, а сейчас предлагаем ознакомиться с комплектным программным обеспечением.


Комплектное ПО

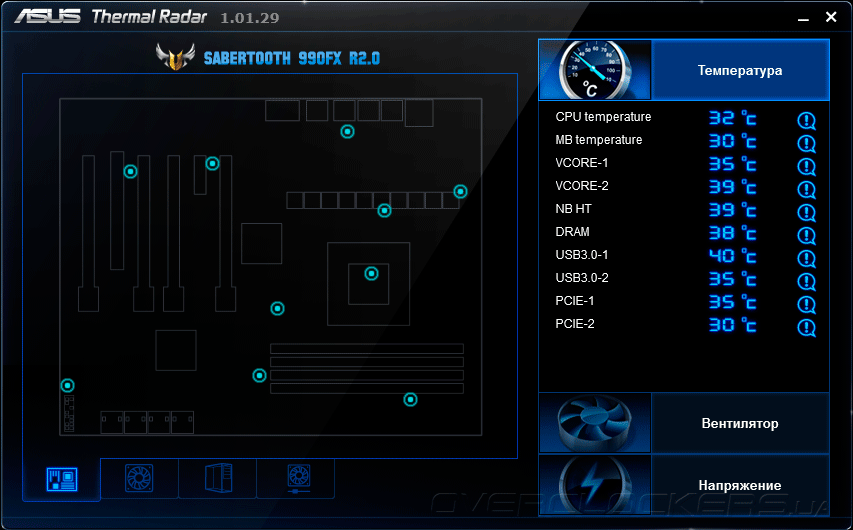

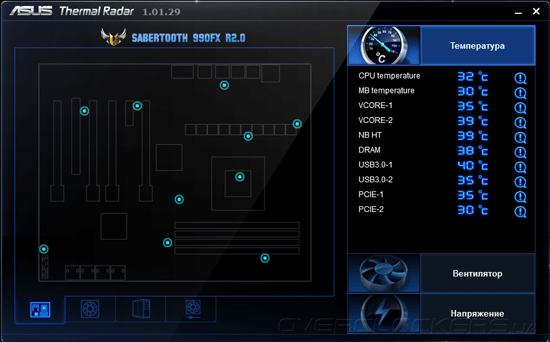

Поскольку Sabertooth 990FX R2.0 является уникальной в модельном ряду ASUS, материнская плата комплектуется особым программным обеспечением. Помимо привычного Ai Suite II, состоящего из набора отдельных утилит, объединенных общим интерфейсом, пользователи получают мощный программный продукт Thermal Radar, предназначенный исключительно для моделей из серии TUF (The Ultimate Force). Основная функция Thermal Radar — считывание и вывод показаний десяти температурных датчиков, расположенных на поверхности материнской платы, а также гибкое управление скоростями вращения вентиляторов. Дополнительно, в программе отображаются напряжения питания на центральном процессоре и шинах +3,3 В, +5 В и +12 В.

ASUS Thermal Radar

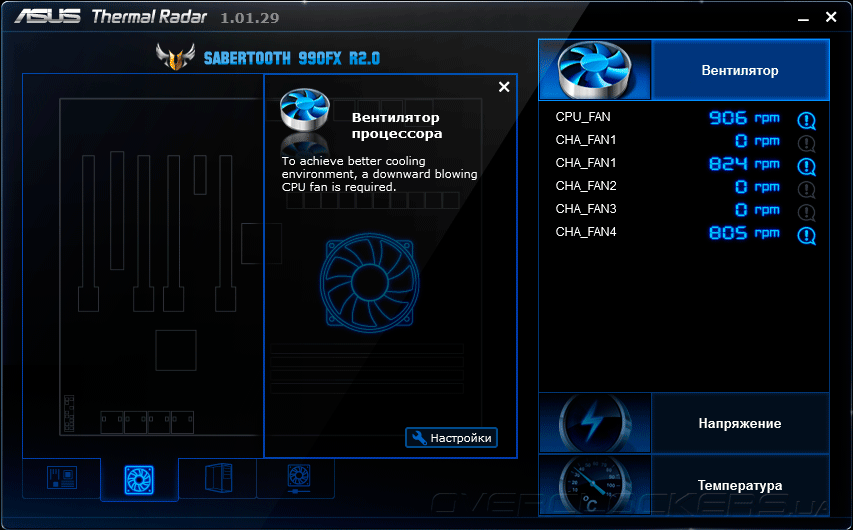

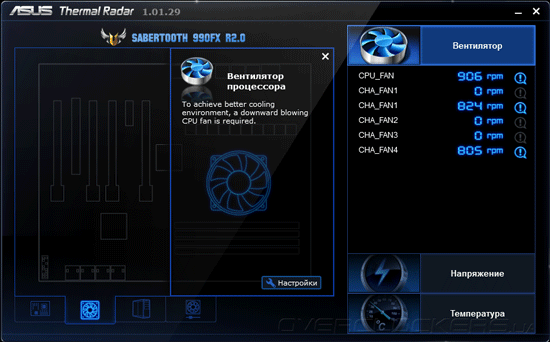

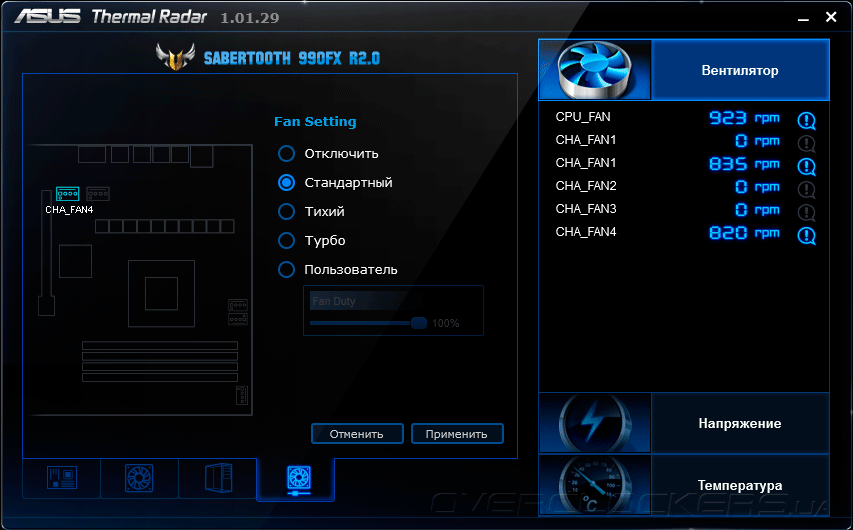

Что касается функций управления «карлсонами», то для обоих процессорных и трех корпусных вентиляторов пользователь может выбрать один из предустановленных профилей, либо самостоятельно настроить частоту вращения в зависимости от показаний любого из десяти термосенсоров.

ASUS Thermal Radar

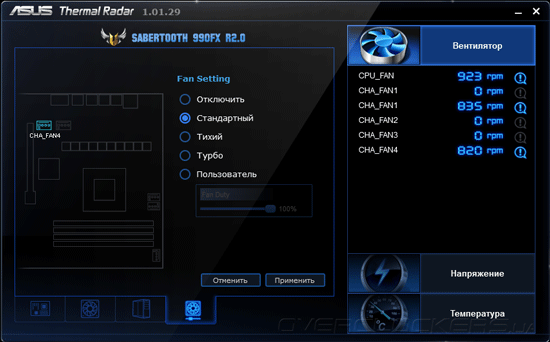

Для крыльчатки охладителя, подключенного к разъему CHA_FAN4, возможность автоматического управления отсутствует. Зато, программа Thermal Radar позволяет вручную указать частоту вращения, или довериться одной из предустановок.

ASUS Thermal Radar

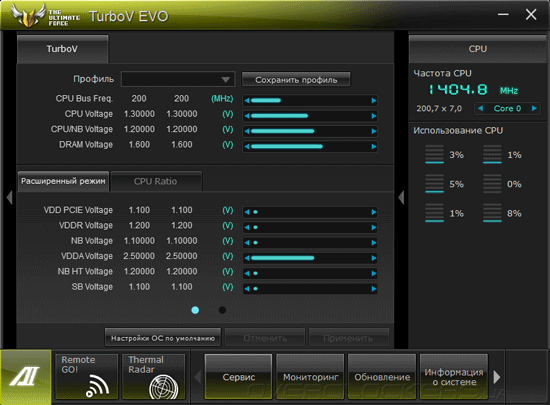

Также, в комплекте с Sabertooth 990FX R2.0 поставляется набор утилит Ai Suite II, предназначенный для управления параметрами быстродействия, тонкой настройки и расширения функциональности системой платы. Подпрограмма TurboV позволяет контролировать основные параметры разгона, среди которых девять питающих напряжений, частота HTT и коэффициенты умножения вычислительных ядер.

ASUS Ai Suite II

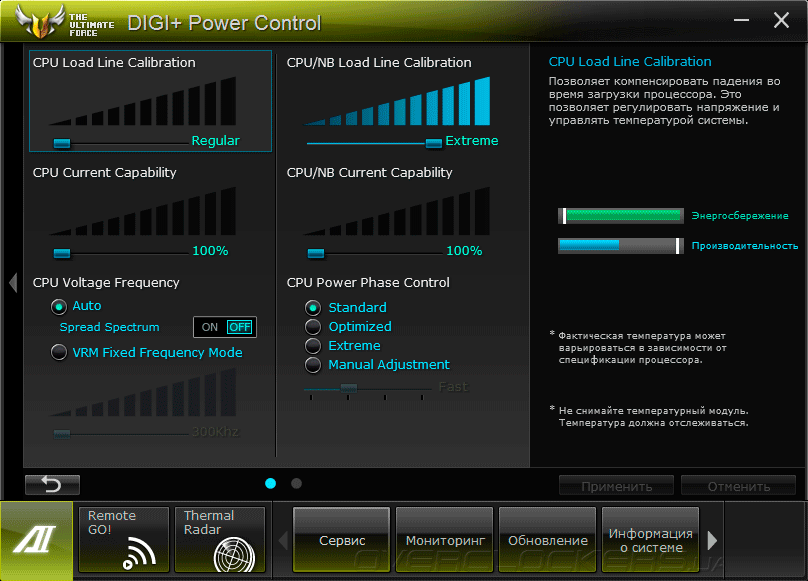

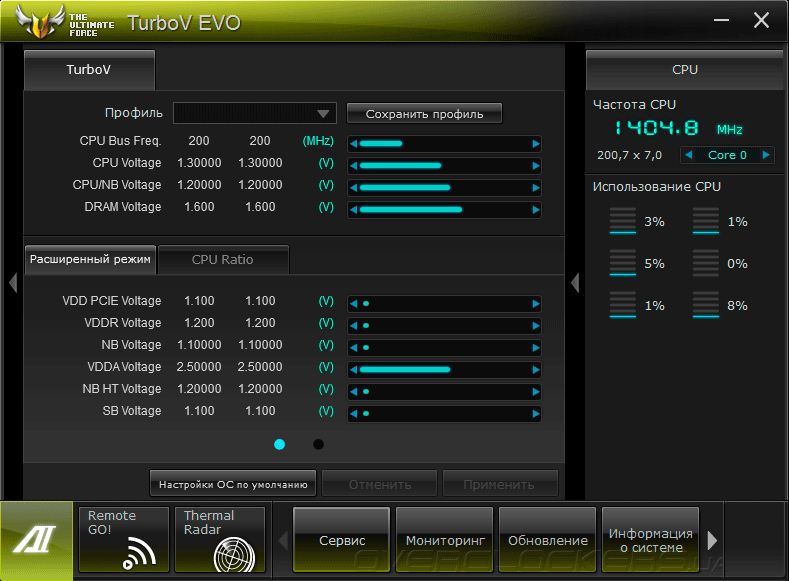

Для управления цифровой подсистемой электропитания предназначен программный модуль DIGI+ Power Control, который дает возможность настраивать работы функции Load Line Calibration, регулировать частоту переключения силовых элементов, а также задавать пороги срабатывания защиты по превышению тока или перегреву узла VRM. Среди возможностей DIGI+ Power Control отметим возможность управления алгоритмом отключения неиспользуемых фаз преобразователя напряжения, который помогает снизить нагрев и повысить энергоэффективность подсистемы электропитания.

ASUS Ai Suite II

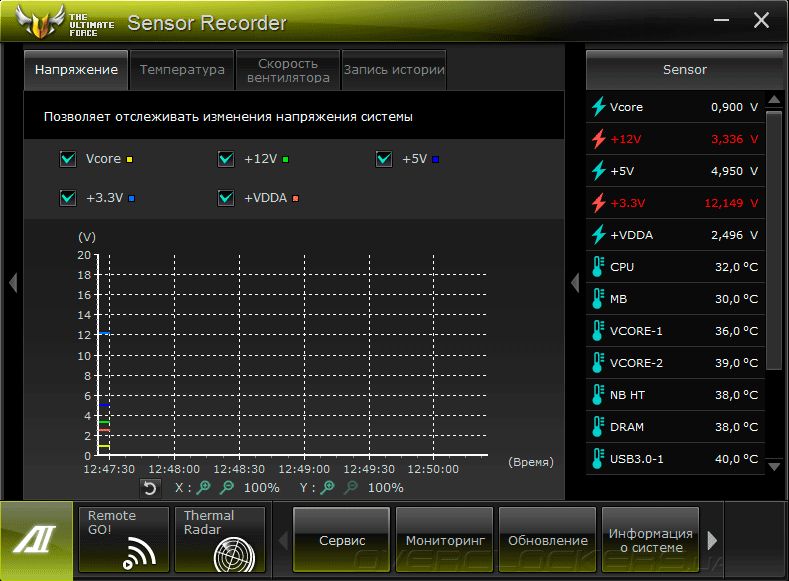

Для контроля показаний системного мониторинга в режиме реального времени служит утилита Sensor Recorder. С её помощью пользователи могут отслеживать динамику изменения параметров и записывать историю в файл.

ASUS Ai Suite II

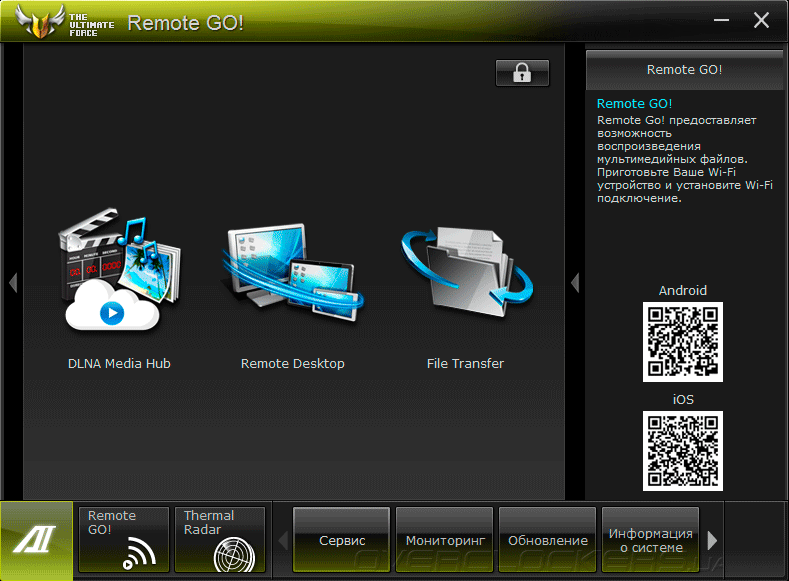

Кроме перечисленных выше возможностей Ai Suite II посредством программного модуля Remote GO! позволяет создать DLNA-сервер для потокового вещания мультимедиа, обмениваться файлами, а также управлять некоторыми функциями персонального компьютера при помощи смартфона или планшета. Для реализации данной функциональности потребуется домашняя беспроводная сеть и гаджеты, на которые установлено специальное ПО. Также, в состав Ai Suite II входит утилита Network iControl, предназначенная для управления полосной пропускания сетевого подключения и контроля трафика.

ASUS Ai Suite II

Разгонный потенциал

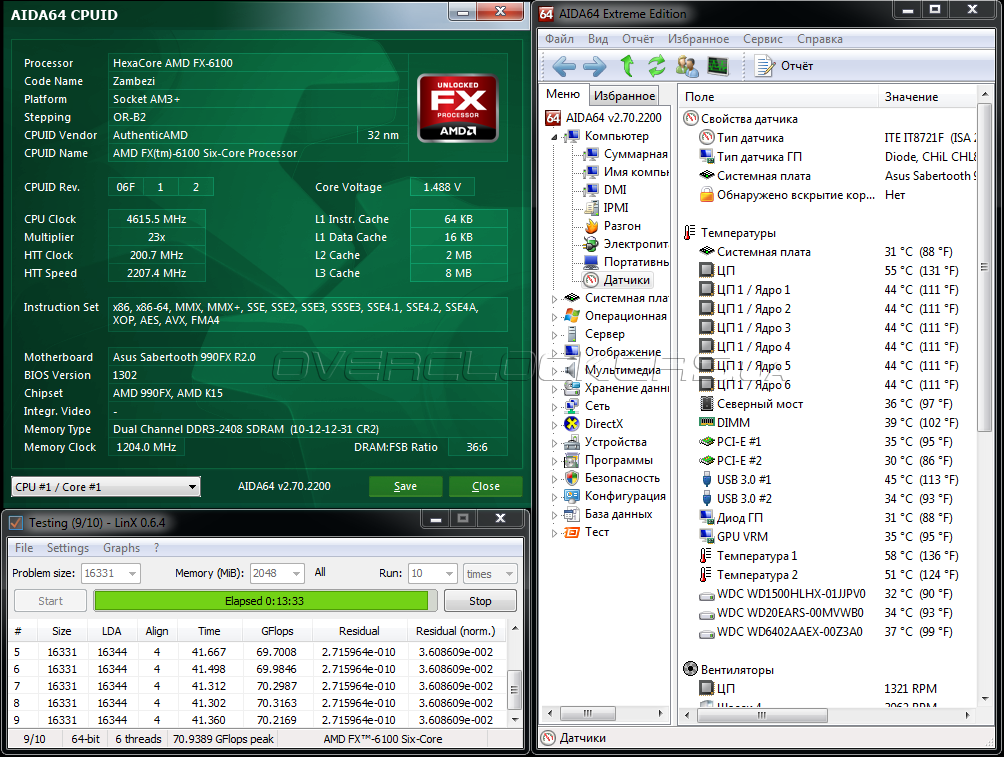

Процессоры AMD FX известны своим «горячим нравом», который особенно проявляется в разгоне с повышением напряжения. Это предъявляет повышенные требования к запасу прочности к узлу VRM и эффективности системы охлаждения. К счастью, ASUS Sabertooth 990FX R2.0 в полной мере обладает данными качествами. С её помощью нам удалось разогнать шестиядерный AMD FX-6100 до частоты 4600 МГц при использовании мощного воздушного кулера Thermalright Silver Arrow. При этом интегрированный контролер памяти заработал на частоте 2200 МГц c повышением напряжения CPU/NB до 1,3 В, а сами модули ОЗУ G.Skill TridentX F3-2400C10D-8GTX функционировали в штатном режиме 2400 МГц при задержках 10-12-12-31-2Т. В таком режиме система безошибочно проходила стресс-тест LinX с включенной поддержкой инструкций FMA. Для обеспечения стабильности напряжение на вычислительных модулях было повышено до 1,48125 В, а для параметра CPU Load Line Calibration было выбрано значение Ultra High.

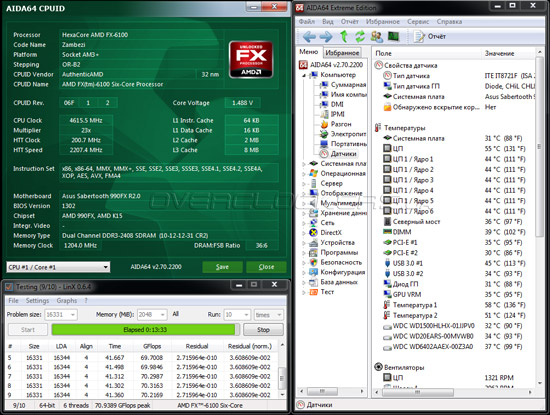

Разгон ASUS Sabertooth 990FX R2.0

В моменты простоя прошивка корректно снижала напряжение и частоту центрального процессора, что самым положительным образом сказалось на его температурном режиме. Заметим, что согласно нашим измерениям энергопотребление разогнанного AMD FX-6100 выросло практически вдвое — до 250 Вт. Поэтому, радиатору VRM потребовался дополнительный обдув, так как без него изредка наблюдались ошибки при прохождении LinX.

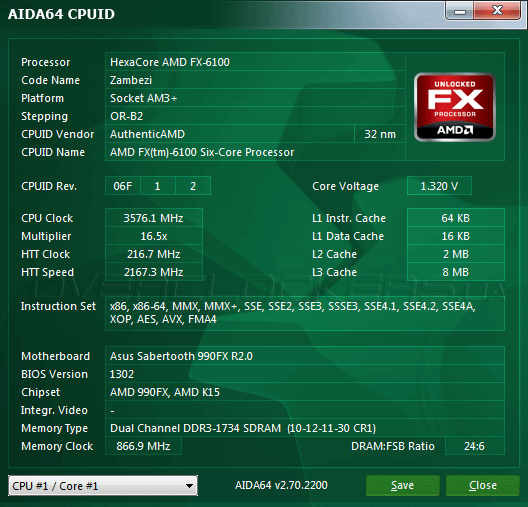

Несмотря на то, что все процессоры AMD FX обладают разблокированным коэффициентом умножения, был проверен потенциал Sabertooth 990FX R2.0 по увеличению частоты HTT. В результате, мы остановились 296 МГц, что можно считать вполне хорошим результатом.

Разгон ASUS Sabertooth 990FX R2.0

Что касается автоматического разгона, то при тестировании соответствующей функции нас постигло полное разочарование. После активации в меню настройки опции OC Tuner системная плата повысила частоту HTT до 216 МГц, в результате шестиядерный Bulldozer заработал на 3576 МГц без повышения напряжения, а модули ОЗУ функционировали в режиме 1734 МГц с таймингами 10-12-11-30-1Т.

Разгон ASUS Sabertooth 990FX R2.0

Очевидно, что автоматический разгон дает мизерный прирост быстродействия, поэтому, для ASUS Sabertooth 990FX R2.0 мы не можем рекомендовать к использованию эту возможность даже для начинающих оверклокеров.


Тестовый стенд

Для исследования разгонного потенциала и оценки быстродействия Sabertooth 990FX R2.0 был собран тестовый стенд, в который входили:
  • процессор: AMD FX-6100 (6 ядер, 3,3 ГГц, TC on);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • накопитель: WD VelociRaptor WD1500HLHX (150 ГБ, 10000 об/мин, SATA 6 Гбит/с);
  • блок питания: Seasonic X-650 (650 Вт).
Производительность новинки мы сравнили с ASUS Crosshair V Formula, которая основана на таком же наборе системной логики AMD 990FX и на сегодняшний день остается одной из лучших плат для процессоров AMD в исполнении Socket AM3+. Прошивки плат были следующими:
  • ASUS Sabertooth 990FX R2.0 — UEFI Setup 1302 от 14.11.2012;
  • ASUS Crosshair V Formula — UEFI Setup 1703 от 24.10.2012.
Во время тестирования процессорные функции энергосбережения и технология AMD Turbo Core были включены, а модули оперативной памяти работали на частоте 1866 МГц с таймингами 8-10-10-28-1Т при напряжении 1,65 В. Аппаратное обеспечение работало под управлением операционной системы Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Для видеокарты и системной логики мы проинсталлировали драйвер AMD Catalyst Software Suite 12.10 от 25.10.2012, а для оптимизации производительности центрального процессора были установлены патчи KB2645594 и KB2646060.

Каждый тест выполнялся минимум три раза, после чего рассчитывалось среднее арифметическое. Если какой-то результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения. Оценить производительность системных плат нам помогли следующие программные продукты:
  • AIDA64 2.70 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Batman: Arkham City;
  • F1 2012;
  • World in Conflict: Soviet Assault.

Результаты тестирования

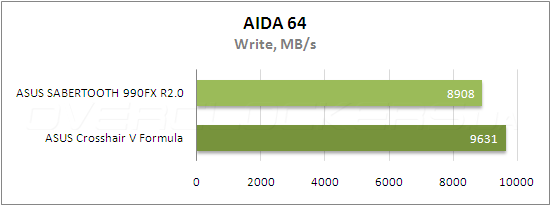

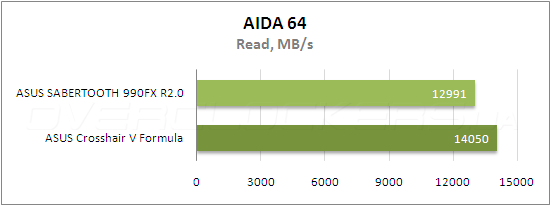

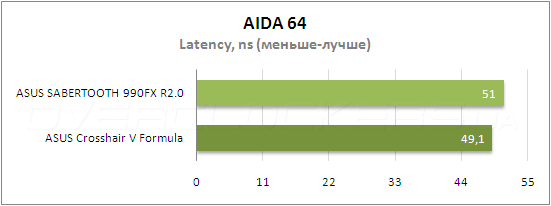

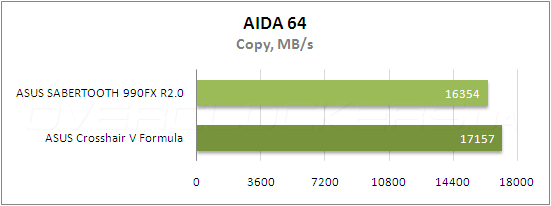

Наше исследование производительности открывает тестирование пропускной способности ОЗУ в Cache & Memory benchmark программы AIDA64 2.70.

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Несмотря на идентичную конфигурацию оперативной памяти ASUS Sabertooth 990FX R2.0 показала худшую, чему старшая модель, продуктивность оперативной памяти. Скорее всего, отличия объясняются более агрессивными настройками второстепенных параметров ОЗУ в прошивке ASUS Crosshair V Formula. В любом случае, есть ли разница в прикладных программах — покажут дальнейшие тесты.

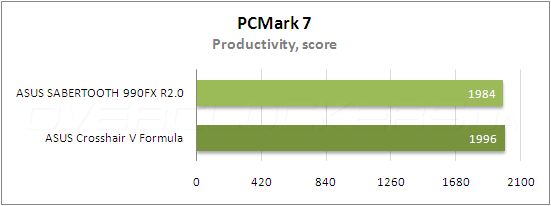

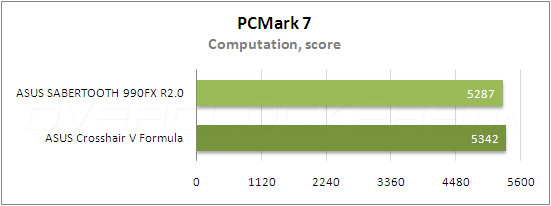

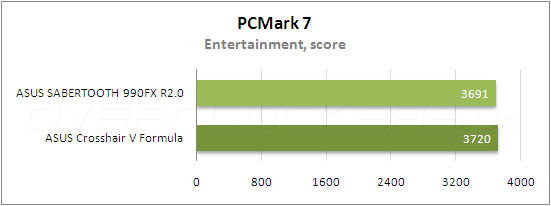

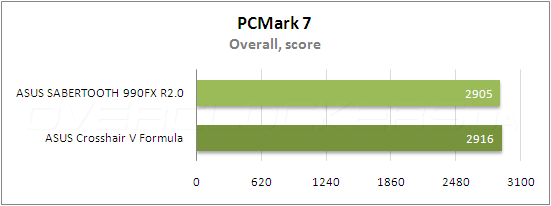

Специализированный полусинтетический бенчмарк Futuremark PCMark 7 позволяет сравнить продуктивность конкурсанток в рутинных задачах, с которыми пользователи сталкиваются ежедневно.

Тестирование ASUS Sabertooth 990FX R2.0

Общий балл для обеих участниц одинаков, следовательно, при выполнении прикладных задач покупатели Sabertooth 990FX R2.0 вправе рассчитывать на максимальный уровень быстродействия.

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Практически во всех тестовых сценариях новинка показала уровень быстродействия, идентичный старшей модели. Небольшое преимущество последней наблюдается лишь в подтесте Computation, и то, разница укладывается в погрешность измерения.

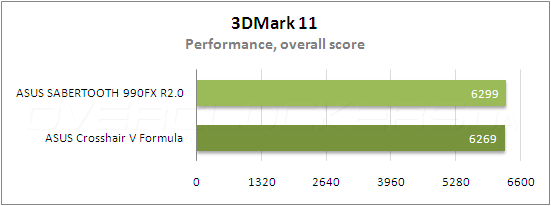

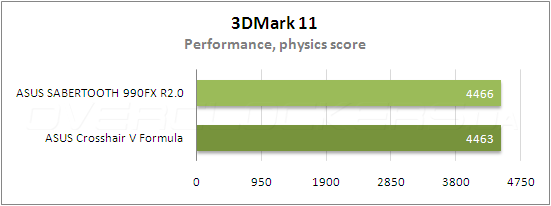

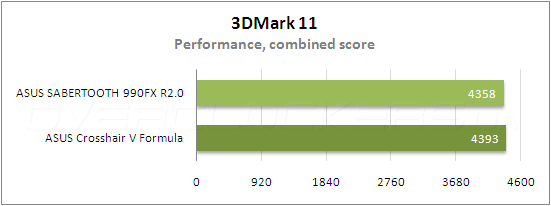

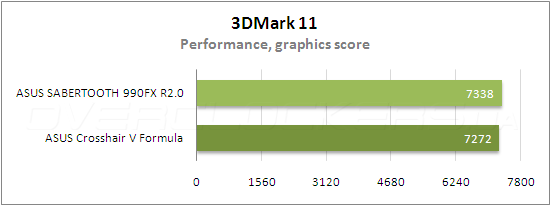

Для прогнозирования уровня быстродействия в современных видеоиграх мы используем программу Futuremark 3DMark 11, которая генерирует существенную нагрузки на все подсистемы персонального компьютера. Для снижения влияния графического акселератора на результаты тестирования мы использовали профиль настроек Performance.

Тестирование ASUS Sabertooth 990FX R2.0

Интегральный показатель продуктивности Sabertooth 990FX R2.0 в точности соответствует производительности ASUS Crosshair V Formula.

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Детальный анализ быстродействия во всех тестовых сценариях в комментариях не нуждается, обе конкурсантки показывают одинаковую скорость работы.

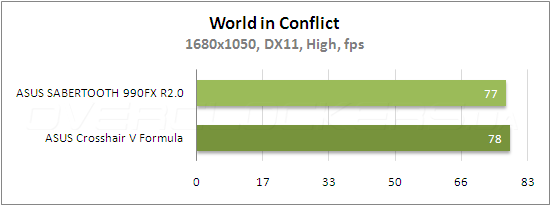

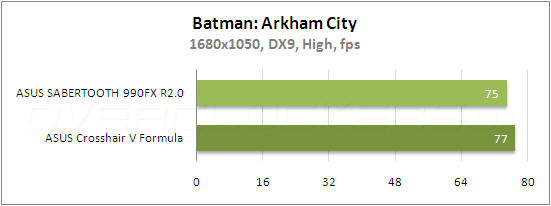

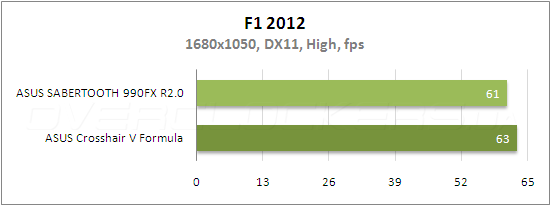

Завершает сегодняшнее тестирование оценка быстродействия в нескольких игровых приложениях, известных своей процессорозависимостью: Batman: Arkham City, F1 2012 и World in Conflict: Soviet Assault. Для того, чтобы минимизировать погрешность со стороны видеокарты, мы использовали экранное разрешение 1680х1050 и высокие, но не максимальные настройки качества без включения полноэкранного сглаживания.

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Тестирование ASUS Sabertooth 990FX R2.0

Во всех без исключения тестах Sabertooth 990FX R2.0 отстала от соперницы на 1–2 кадра в секунду. Разница совершенно не критична и никак не скажется на комфортности геймплея. Тем более, что с обновлением управляющих микрокодов ситуация может измениться.


Энергопотребление

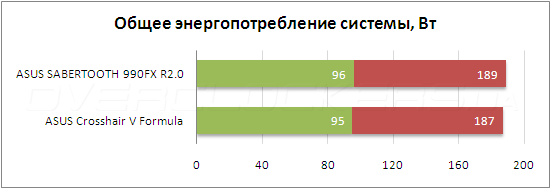

Для измерения энергопотребления системных плат был использовано устройство Basetech Cost Control 3000. С его помощью мы оценили среднее энергопотребления во время простоя системы, а также пиковое значение потребляемой тестовыми стендами мощности во время прохождения стресс-теста LinX.

Тестирование ASUS Sabertooth 990FX R2.0

Обе системные платы продемонстрировали одинаковую энергоэффективность, что совершенно не удивительно, учитывая идентичную конструкцию силовых подсистем и схожий уровень быстродействия в штатном режиме.


Выводы

Определенно, обновленная версия системной платы TUF (The Ultimate Force) удалась на славу. Сохранив все лучшие черты своей предшественницы, в виде пятилетней гарантии, продуманного дизайна, а также использования элементной базы военного класса надежности, ASUS Sabertooth 990FX R2.0 способна предложить потенциальным покупателям отличный запас прочности и богатые возможности расширения. Конечно, отсутствие поддержки беспроводных сетей несколько омрачает безоблачную картину, тем не менее, функциональности новинки будет достаточно даже самым требовательным пользователям. Что касается разгонного потенциала, то героиня сегодняшнего обзора как нельзя лучше подходит для оверклокерских экспериментов со старшими AMD FX. Подтверждение тому — увеличение тактовой частоты шестиядерного AMD FX-6100 на 1300 МГц. Чуть хуже обстоят дела у Sabertooth 990FX R2.0 с режимом автоматического повышения быстродействия, зато, потенциал роста НТТ очень хорошо, так что владельцы младших моделей Phenom II смогут выжать «все соки» из своих процессоров. Нельзя не отметить богатые возможности комплектного программного обеспечения по управлению скоростями вращения вентиляторов, а также отличную функциональность фирменной утилиты Ai Suite II. Так что, если вы готовы мириться с отсутствием аппаратных кнопок управления, индикатора кодов POST и контрольных точек для измерения напряжения — системная плата ASUS Sabertooth 990FX R2.0 станет отличным подарком на Новый год для поклонников продукции AMD!

ASUS Sabertooth 990FX R2.0 Выбор редакции: лучший продукт
