В ожидании Bulldozer. Знакомство с чипсетом AMD 990FX и обзор системной платы ASUS Crosshair V Formula для процессоров AMD AM3+

Как вы уже знаете, долгожданный анонс процессоров AMD Zambezi, основанных на микроархитектуре Bulldozer, отложен до осени. Многие скептики намекают на некоторые проблемы, связанные с невысокими уровнями быстродействия и частотным потенциалом текущих ревизий чипов. В любом случае, истинные причины вряд ли станут достоянием общественности. Что касается данных о характеристиках и производительности новых процессоров, то информации много, но её содержание достаточно противоречиво. Можно с уверенностью сказать, что Zambezi будут производиться с соблюдением 32-нм норм литографического процесса, получат новый конструктив — Socket AM3+, но сохранят совместимость с инфраструктурой предыдущего поколения. В рамках подготовки к выпуску нового поколения процессоров компания AMD представила обновленную линейку наборов системной логики, которая включает три модели: 990FX, 990X и 970. Все три чипсета в качестве южного моста используют микросхему SB950.

Старшая модель AMD 990FX имеет много общего с предыдущим флагманским набором системной логики AMD 890FX. Все те же 42 линии PCI Express 2.0 с широкими возможностями построения конфигураций multiGPU и 65-нм техпроцесс. Микросхемы северного и южного мостов по-прежнему связывает высокоскоростная шина Alink Express III. Но одно существенное отличие все же имеется — 990FX предлагает возможность создания систем NVIDIA SLI. Нельзя сказать, что предыдущие наборы системной логики не позволяли подобных экспериментов, но теперь поддержка официальна, не требует использования модифицированных драйверов и прочих ухищрений. Что касается AMD 990X и AMD 970, то первый отличается от флагмана уменьшенным до 22 количеством линий PCI Express 2.0, а второй официально лишен возможности построения конфигураций multiGPU.

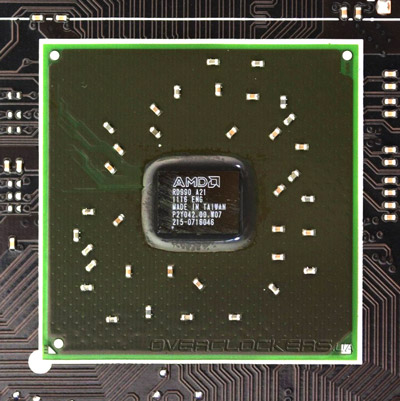

AMD 990FX

Функциональность «нового» южного моста SB950 осталась на уровне предыдущего поколения. Долгожданной поддержки USB3.0 не появилось, а возможности дисковой, звуковой и сетевой подсистем не отличаются от таковых для SB850. В скором времени можно ожидать появления новых моделей южных мостов для чипестов 9-й серии, как с продвинутой, так и ограниченной функциональностями.

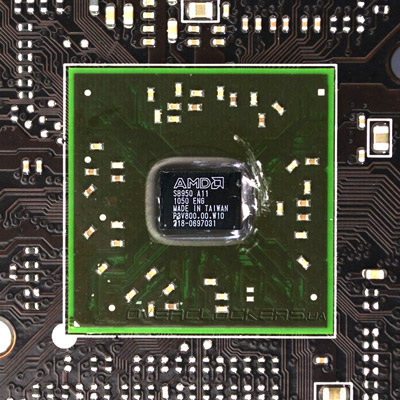

AMD SB950

Очевидно, что набор системной логики AMD 990FX представляет собой переименованный флагманский чипсет прошлого поколения. Но в этом нет ничего плохого, так как новая маркировка системной логики позволит однозначно идентифицировать материнские платы Socket AM3+, обладающие полной совместимостью с процессорами AMD Zambezi. Конструктивные отличия нового процессорного разъема от предшественника Socket AM3 минимальны и заключаются в измененном диаметре отверстий для ножек процессоров — 0,51 мм против прежних 0,45 мм. Кроме того, Socket AM3+ приобрел черный цвет, а форма крепежной рамки для системы охлаждения изменила свою форму.

AMD AM3+

Согласно предварительной информации, новые CPU будут работать и на системных платах Socket AM3, для чего потребуется лишь обновление прошивки. Предполагается, что некоторые специфические функции, такие как Turbo Boost 2.0, продвинутые технологии энергосбережения или возможность снятия показаний встроенного в процессор теромдатчика, могут быть недоступны на платах Socket AM3.

Большинство производителей представили системные платы для Socket AM3+, не дожидаясь анонса процессоров Zambezi. Благодаря этому в нашей тестовой лаборатории оказалась материнская плата ASUS Crosshair V Formula, в основе которой лежит чипсет AMD 990FX. Модель относится к верхнему ценовому диапазону, обладает изрядным количеством фирменных технологий и предлагает широкие возможности расширения. Подробные спецификации участницы сегодняшнего тестирования представлены в таблице.

Модель ASUS Crosshair V Formula
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX
Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800(OC)/2000(OC)/2133(OC), 32 Гбайт максимум
Слоты PCI-E 3x PCI Express 2.0 x16@(16+16+0, 16+8+8)
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов
8x 4pin
Порты PS/2 1
Порты USB 12x 2.0 (8 разъемов на задней панели)
6х 3.0 (4 разъема на задней панели, ASMedia 1403)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
1x SATA 6 ГБит/с (ASMedia 1061)
eSATA 1х eSATA 6 ГБит/с (ASMedia 1061)
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть 1х Intel 82583V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения, сброса системы, Clear CMOS и автоматического разгона,  Core Unlocker, контактная группа ProbeIt для снятия показаний напряжений на основных узлах системы, Q-LED, ROG Connect, NVIDIA SLI, Voltiminder LED


Комплект поставки

Системная плата ASUS Crosshair V Formula относится к серии Republic Of Gamers, продукты которой ориентированы на профессиональных геймеров и любителей разгона. Модели, входящие в эту серию, спроектированы с большим запасом прочности, предлагают богатые возможности разгона и системного мониторинга. Сегодняшняя участница тестирования не стала исключением. Материнская плата поставляется в упаковке средних размеров, дизайн которой соответствует общему стилю оформления продуктов Republic Of Gamers.

ASUS Crosshair V Formula ASUS Crosshair V Formula

Коробка снабжена ручкой для переноски, содержимое помещено в два картонных поддона. Все эти меры направлены на удобство и сохранность системной платы в процессе транспортировки. Упаковка имеет декоративную крышку, которая прикрывает прозрачное окно, сквозь которое можно рассматривать содержимое.

ASUS Crosshair V Formula

Из логотипов, нанесенных на лицевую сторону упаковки, мы можем узнать о поддержке платой будущих процессоров Zambezi, технологий AMD CrossfireX и NVIDIA SLI. Обратная сторона коробки содержит подробную спецификацию материнской платы и ряд упоминаний об уникальных технологиях, таких как ROG Connect, Extreme Engine DIGI+, SupremeFX X-Fi 2 и UEFI BIOS. В одном из предыдущих обзоров мы подробно рассмотрели программно-аппаратный комплекс ROG Connect, который предназначен для удаленного управления и контроля во время разгона системной платы. Концепция Extreme Engine DIGI+ означает применение инновационного нового подхода при проектирования подсистемы питания, благодаря которому достигаются прецизионные точность установки и стабильность напряжений питания. Вместе с тем, увеличивается экономичность системы вследствие повышения общей эффективности работы VRM. Наличие SupremeFX X-Fi 2 гарантирует полную поддержку стандартов обработки звука EAX 5.0 и OpenAL, а UEFI BIOS означает использование графического интерфейса прошивки, а также все преимущества, которыми обладает Extensible Firmware Interface.

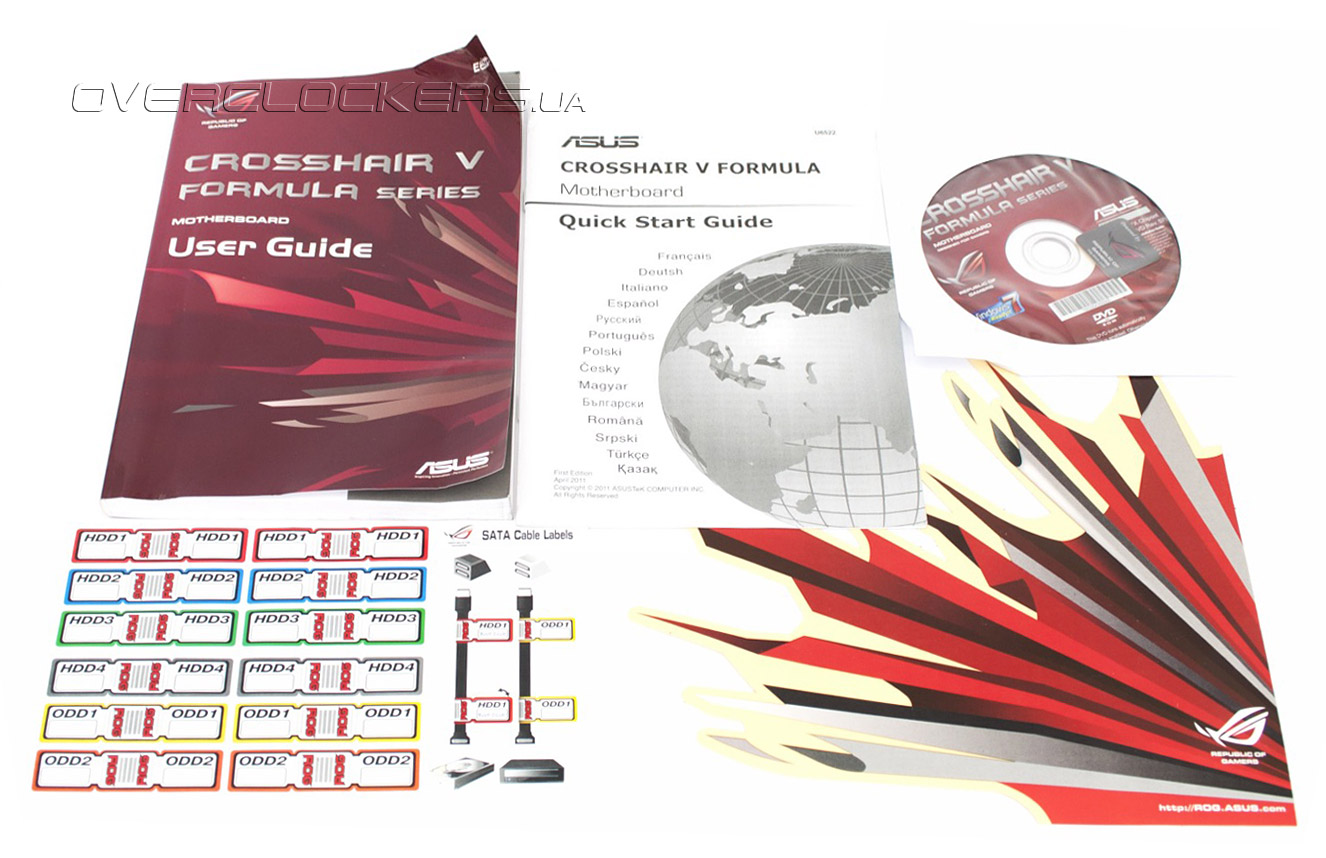

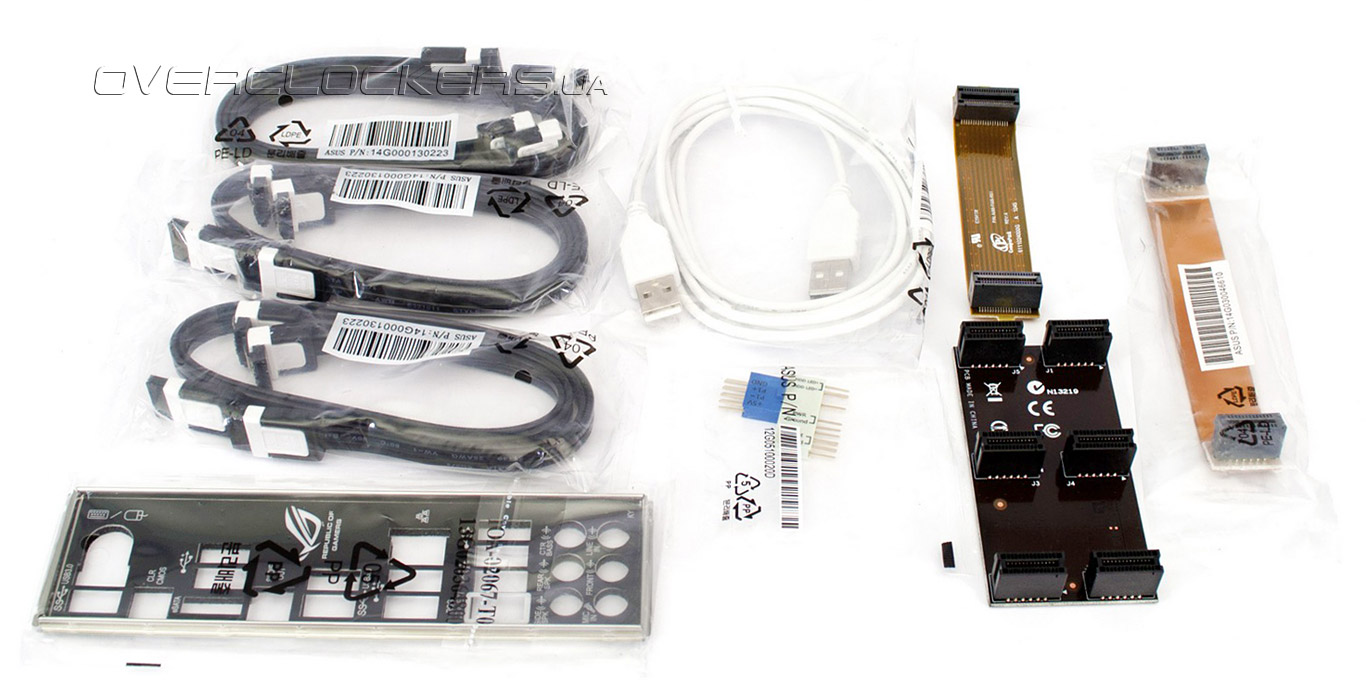

Комплект поставки включает:
  • заглушку на заднюю панель I/O Shield;
  • один кабель ROG Connect;
  • шесть кабелей SATA 6 Гбит/с;
  • мостик CrossFireX;
  • мостик SLI;
  • мостик 3-way SLI;
  • набор коннекторов Q-connectors;
  • три температурных датчика;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • наклейка с логотипом Republick Of Gamers;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • буклет по быстрой сборке ПК.
ASUS Crosshair V Formula

ASUS Crosshair V Formula

Перечень аксессуаров позволяет не только собрать систему, но и содержит несколько приятных дополнений в виде мостиков SLI или набора коннекторов Q-connectors.


Дизайн

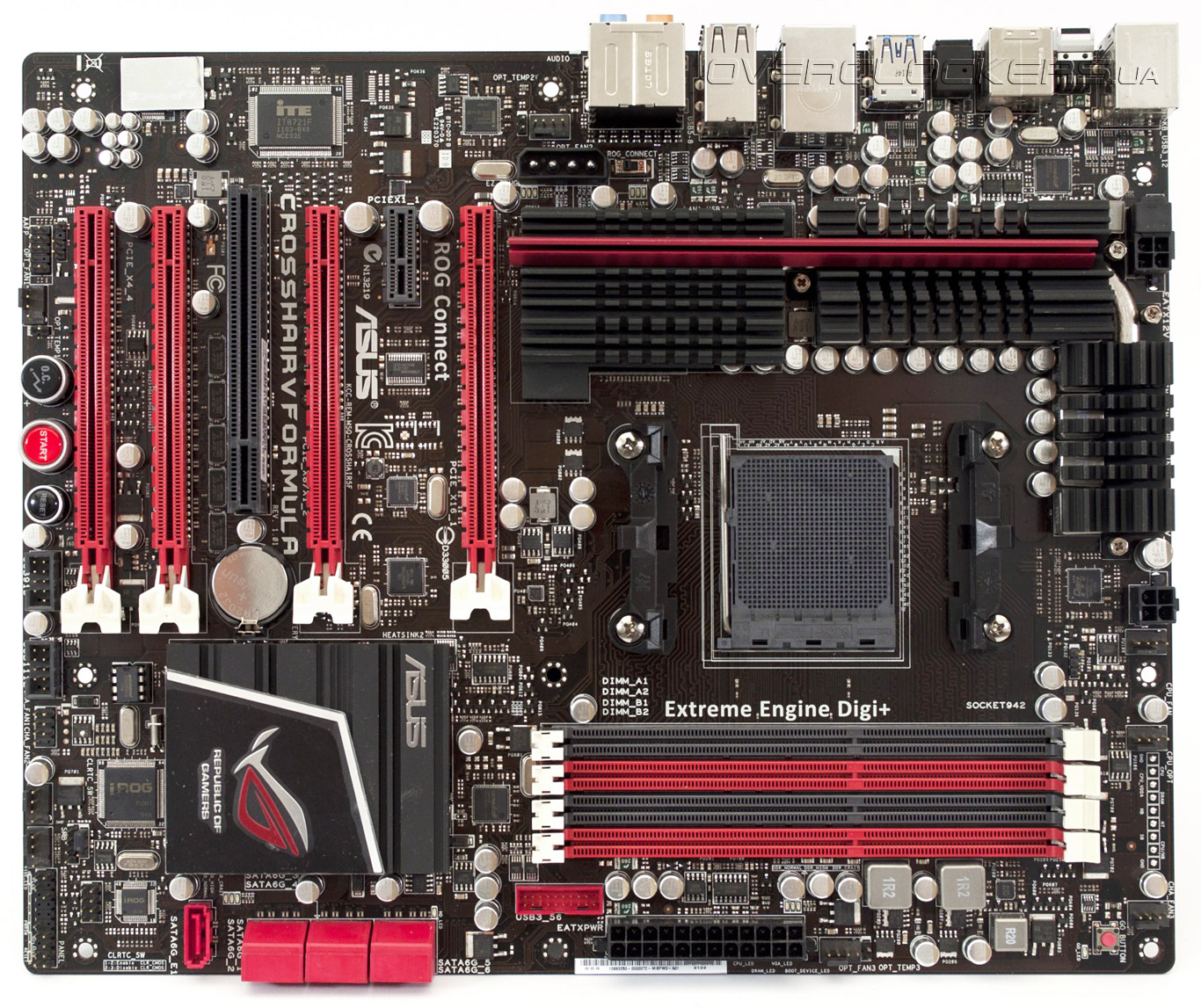

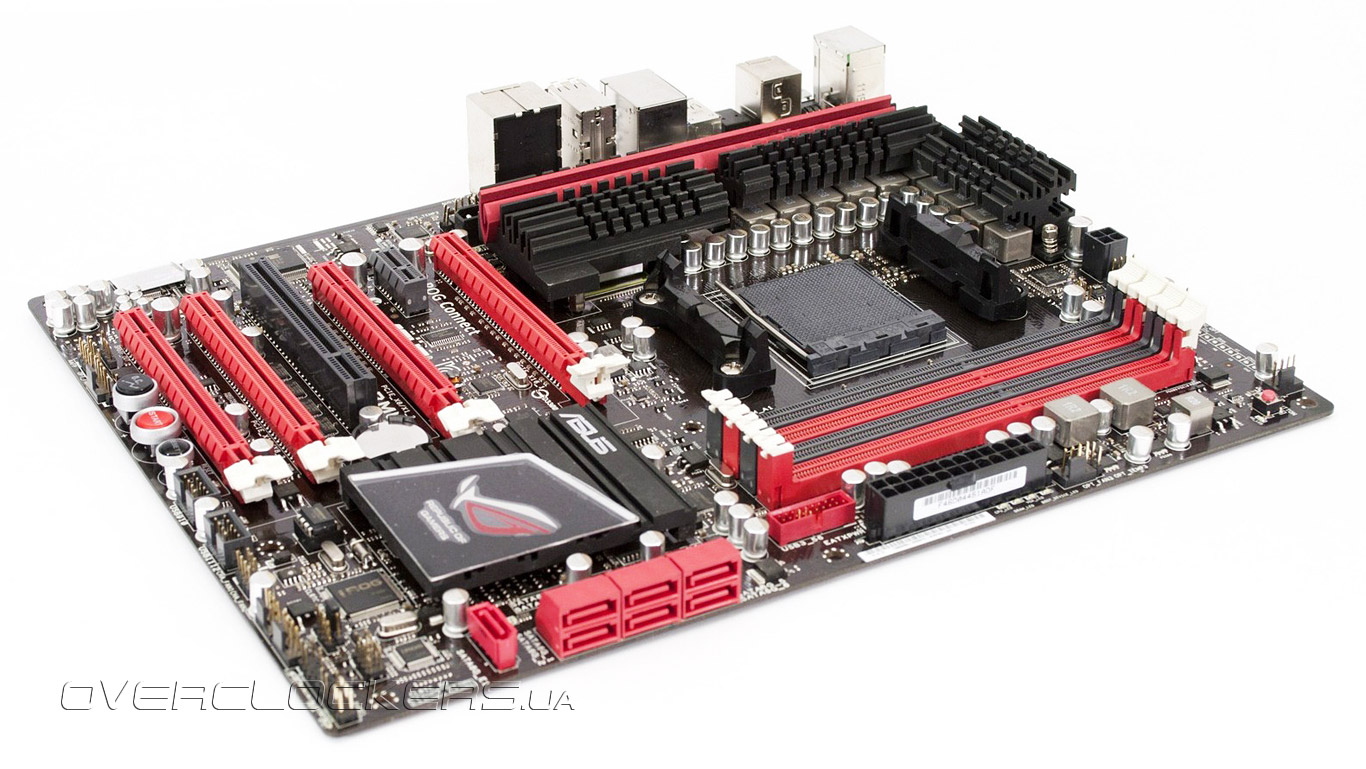

Системная плата ASUS Crosshair V Formula выполнена в форм-факторе ATX, её размеры стандартны и составляют 305 x 244 мм. Несмотря на плотный монтаж и большое количество элементов компоновка платы близкая к классической, так что проблем во время сборки быть не должно. Отметим, что во всех электрических цепях применены качественные компоненты: конденсаторы с полимерным электролитом и катушки индуктивности закрытой конструкции.

ASUS Crosshair V Formula

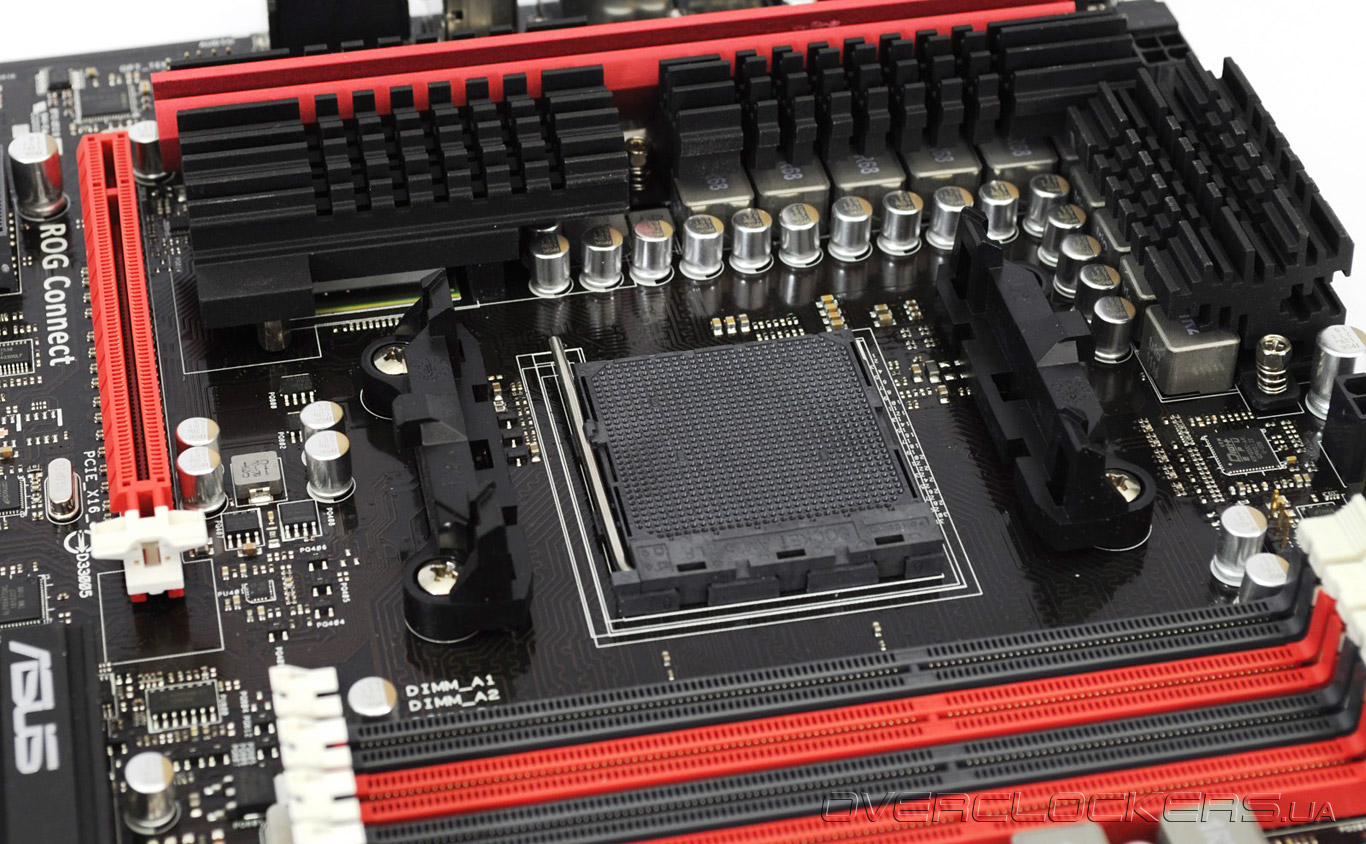

Материнская плата рассчитана на установку процессоров AMD в исполнении Socket AM3+, впрочем, процессоры Socket AM3 могут эксплуатироваться без каких-либо ограничений. Четыре слота для оперативной памяти позволяют инсталлировать до четырех модулей DDR3 суммарным объемом 32 Гбайт, в режиме разгона возможна частота работы до 2133 МГц включительно. Увы, мы еще не встречали модулей ОЗУ, как и самих процессоров, способных работать в таком режиме на платформе AMD. Для организации видеоподсистемы ASUS Crosshair V Formula предлагает три слота PCI Express 2.0 x16 с возможностью построения AMD CrossFireX и NVIDIA SLI. При использовании одиночной видеокарты или связки из двух ускорителей рекомендуется использовать первый и третий по счету слоты PCI-E 2.0 x16, которые способны работать с максимальной пропускной способностью. Для установки третьего видеоадаптера следует использовать второй по счету слот PCI-E 2.0 x16@x8, в этом случае третий разъем PCI-E 2.0 x16 автоматически переключается в режим x16@x8. К четвертому слоту PCI-E 2.0 x16 подведены только четыре линии, мы рекомендуем его использовать для работы физического ускорителя или мощного RAID-контроллера. Кроме того, системная плата имеет по одному разъему PCI-E 2.0 x1 и PCI для инсталляции плат расширения. Обращаем ваше внимание на разъем дополнительного питания EZ_PLUG, расположенный неподалеку от радиатора северного моста. В случае установки двух и более графических адаптеров производитель рекомендует использовать этот Molex-разъем для усиления подсистемы питания слотов PCI Express 2.0 x16.

ASUS Crosshair V Formula

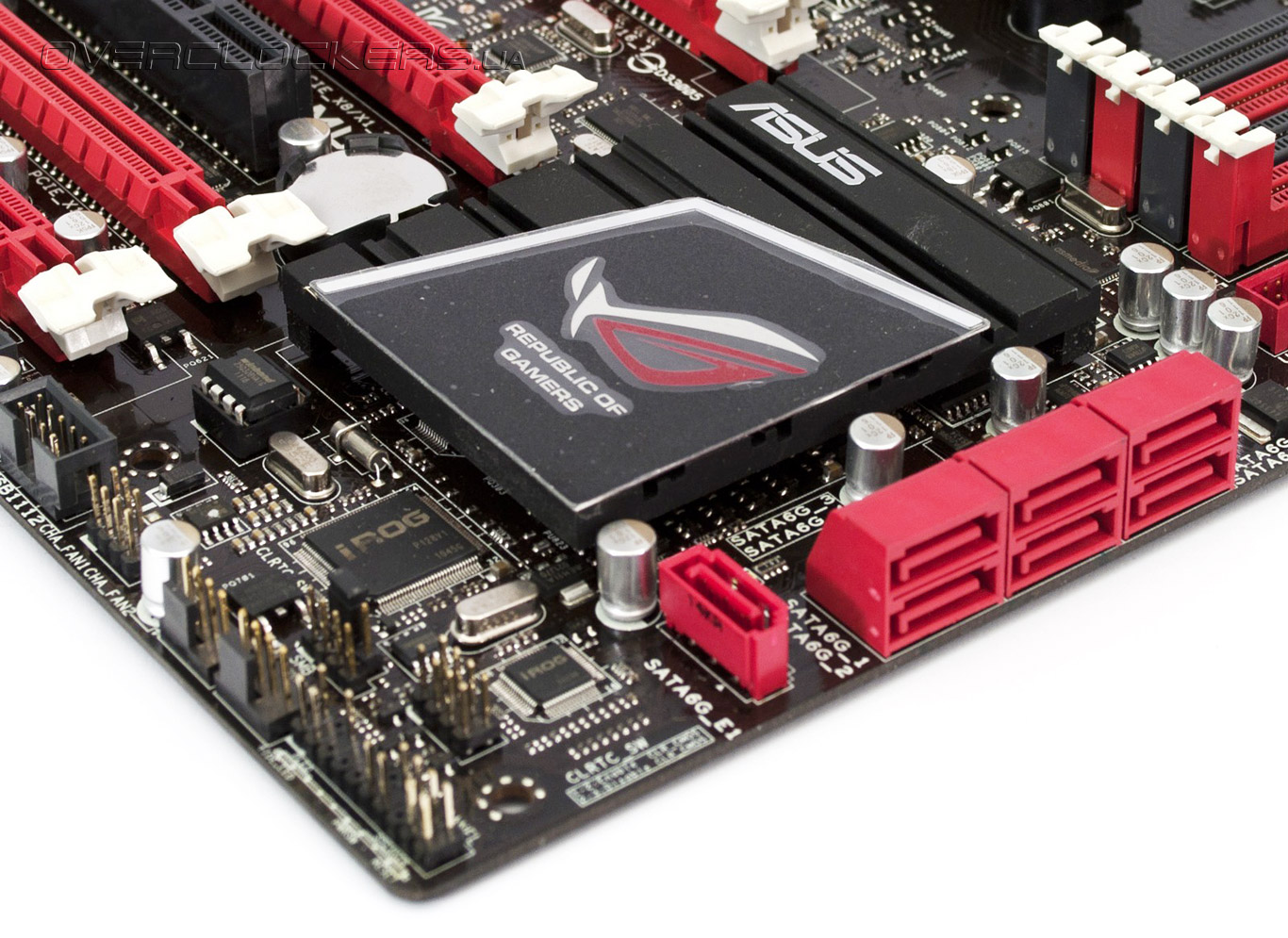

Подсистема хранения данных материнской платы ASUS Crosshair V Formula базируется на возможностях южного моста SB950, функциональность которого расширена чипом ASMedia 1061. Для подключения накопителей жестких дисков имеются шесть чипсетных портов SATA 6 Гбит/с с поддержкой RAID-массивов уровней 0, 1, 5, 10 и JBOD. Благодаря дополнительному контроллеру добавляется один внутренний разъем SATA 6 Гбит/с и один eSATA 6 Гбит/с, выведенный на заднюю панель. Для подключения периферии предназначаются 12 портов USB 2.0, восемь из которых расположены на задней панели. Благодаря трем чипам ASMedia 1403 обеспечивается поддержка шести разъемов USB 3.0: четыре из них находятся на задней панели, а еще два можно подключить к внутреннему порту, расположенному на системной плате. Сеть выполнена на контроллере 82583V компании Intel. Благодаря продвинутым аппаратным возможностям адаптера и соответствующему программному обеспечению поддерживается динамическое управления пропускной способностью сетевого подключения, что позволяет избежать задержек во время жарких онлайн-баталий. Звуковая подсистема основана на восьмиканальном HDA-кодеке Realtek ALC889, который соответствует требованиям EAX 5.0 и OpenAL, обеспечивает приемлемое качество звука и неплохое быстродействие в играх.

Раскладка задней панели системной платы ASUS Crosshair V Formula имеет следующий вид:

ASUS Crosshair V Formula

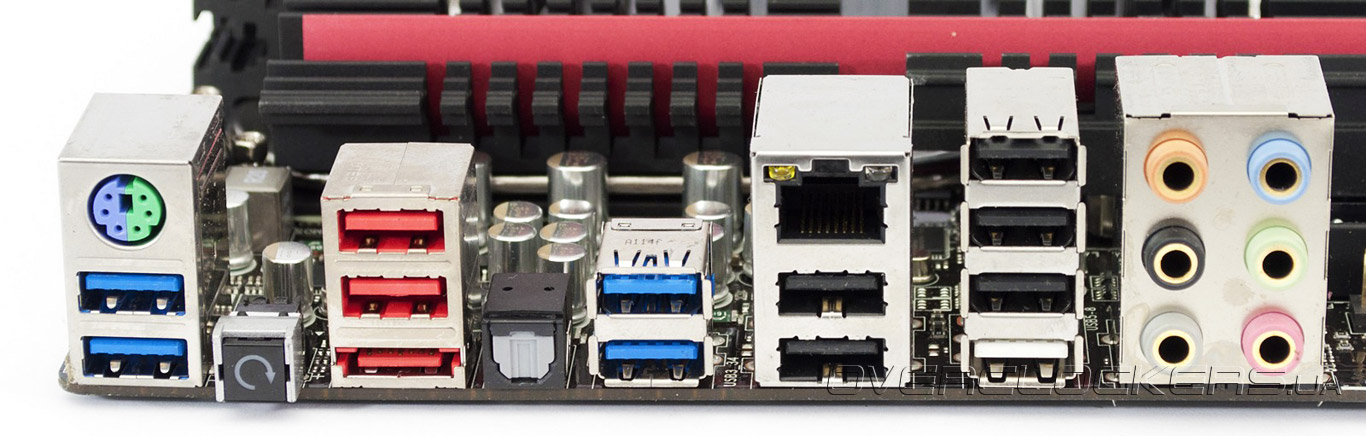

Инженеры ASUS максимально использовали доступное пространство и смогли разместить четыре порта USB 3.0, один eSATA 6 ГБит/с, RJ-45 и комбинированный разъем PS/2. Кроме того, задняя панель содержит сразу восемь портов USB 2.0, причем разъем белого цвета используется для подключения кабеля ROG Connect, соответствующий режим работы задается переключателем, который распаян на печатной плате. Звуковая подсистема представлена шестью аналоговыми аудиовыходами и оптическим S/PDIF. Здесь же притаилась кнопка Clear CMOS, которая смотрится некоторым излишеством, так как прошивка корректно справляется со сбросом неработоспособных параметров.

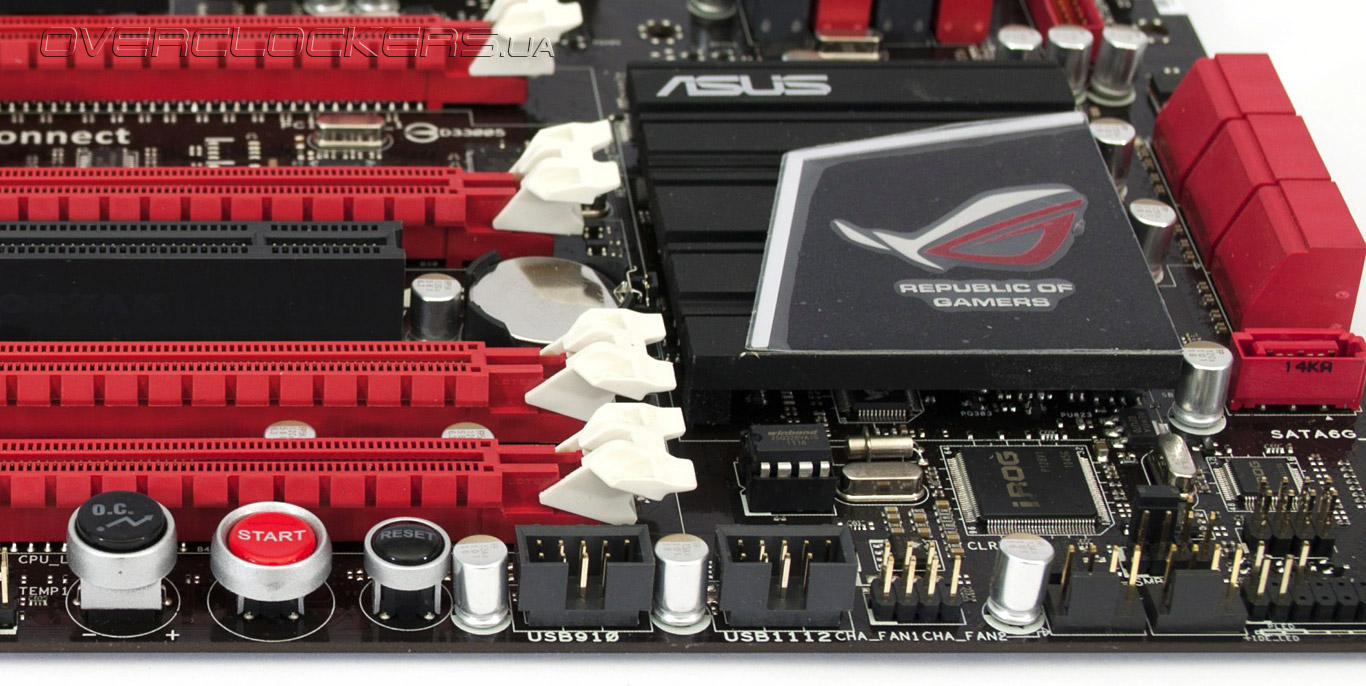

Из фирменных особенностей ASUS Crosshair V Formula нельзя не отметить наличие аппаратных кнопок Power и Reset, что здорово облегчает процесс разгона на открытом стенде. Рядом с ними находится клавиша CPU Level UP, которая активирует функцию автоматического разгона. Расширенные возможности мониторинга и разгона, а также функционирование технологии ROG Connect обеспечивают два контроллера iROG, которые нетрудно заметить в районе радиатора южного моста.

ASUS Crosshair V Formula

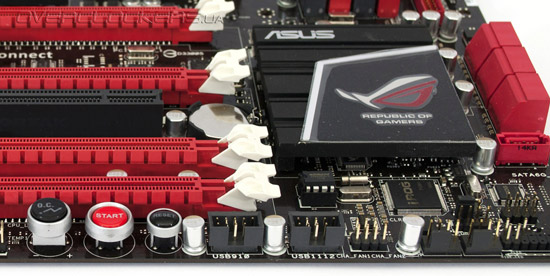

Материнская плата оснащена контактной площадкой ProbeIT, позволяющей подключать мультиметр для контроля напряжения на основных узлах системной платы. Неподалеку расположилась кнопка Go button. Во время прохождения процедуры POST её нажатие активирует функцию Mem OK, которая устанавливает безопасные параметры ОЗУ в случае неудачного разгона. После загрузки операционной системы с помощью этой же кнопки можно загрузить предустановленный профиль настроек CMOS Setup.

ASUS Crosshair V Formula

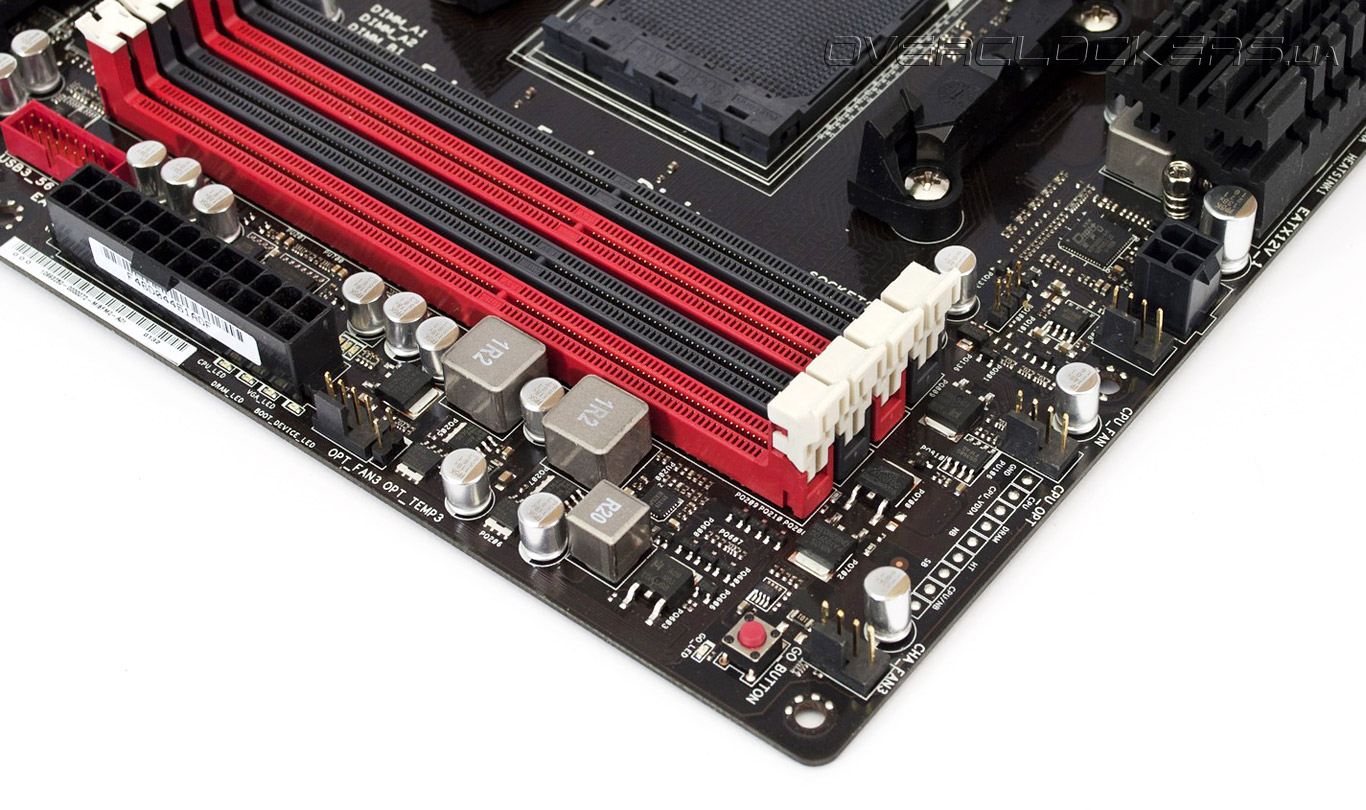

Рядом с разъемом питания ATX24 расположилась линейка светодиодов Q-LED, которые отчасти заменяют отсутствующий индикатор POST-кодов. При инициализации подсистем компьютера светодиоды по очереди загораются и гаснут, в случае сбоя во время загрузки пользователь может примерно определить, в чем заключается проблема. Для визуального контроля электропитания центрального процессора, ОЗУ, а также микросхем системной логики на плате предусмотрены индикаторы Voltiminder LED, которые сигнализируют о превышении допустимых напряжений.

Система охлаждения ASUS Crosshair V Formula изначально готова к повышенным загрузкам, которые могут возникнуть в процессе разгона. Плата позволяет подключить до восьми вентиляторов, для каждого из них предусмотрено управление скоростью вращения посредством ШИМ как в ручном, так и в автоматическом режимах работы. Заметим, что «материнка» позволяет синхронно управлять оборотами процессорных систем охлаждения, оснащенных двумя вентиляторами. Три выносные термопары измеряют температуры внешних устройств, таких как видеокарты или корзины жестких дисков. В зависимости от показаний термодатчиков можно настроить скорости вращения крыльчаток трех вентиляторов.

Южный мост охлаждается невысоким плоским радиатором. Мы не имеем точных данных о тепловыделении SB950, но, если оно находится на уровне предшественника SB850, такой конструкции вполне достаточно для эффективного охлаждения.

ASUS Crosshair V Formula

Нагрузка на радиаторы, отводящие тепло от северного моста и силовых элементов подсистемы питания, несравненно выше.

ASUS Crosshair V Formula

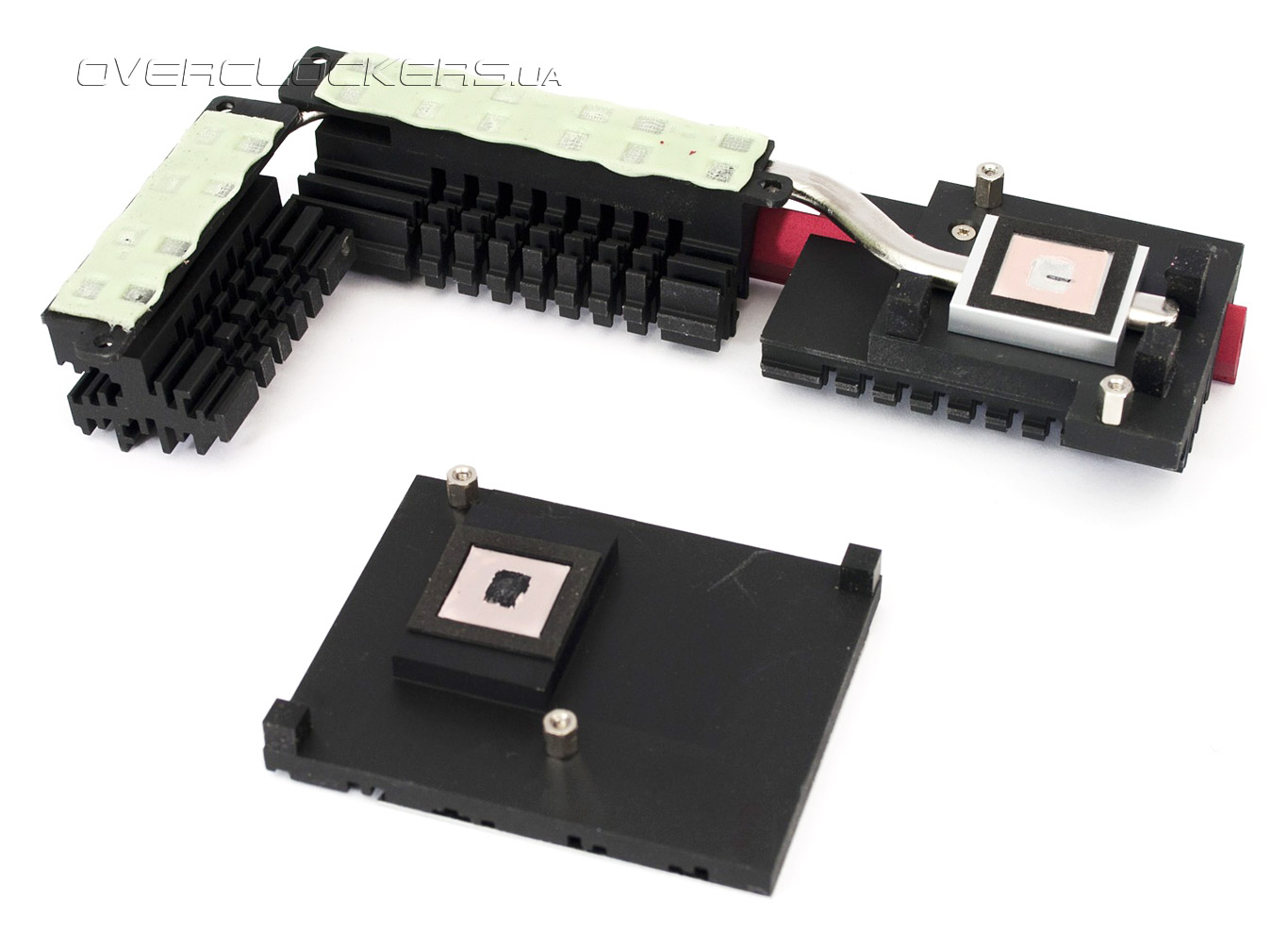

В основе массивной конструкции лежит тепловая трубка, которая равномерно распределяет тепло на большую площадь поверхности радиаторов.

ASUS Crosshair V Formula

В качестве термоинтерфейса для микросхем чипсета применяется розовая «терможвачка», MOSFET контактируют с радиаторами через резиноподобные прокладки. Вся конструкция фиксируется на плате при помощи подпружиненных болтов. Обращаем ваше внимание, что система охлаждения полностью пассивная и требует дополнительного обдува при разгоне.

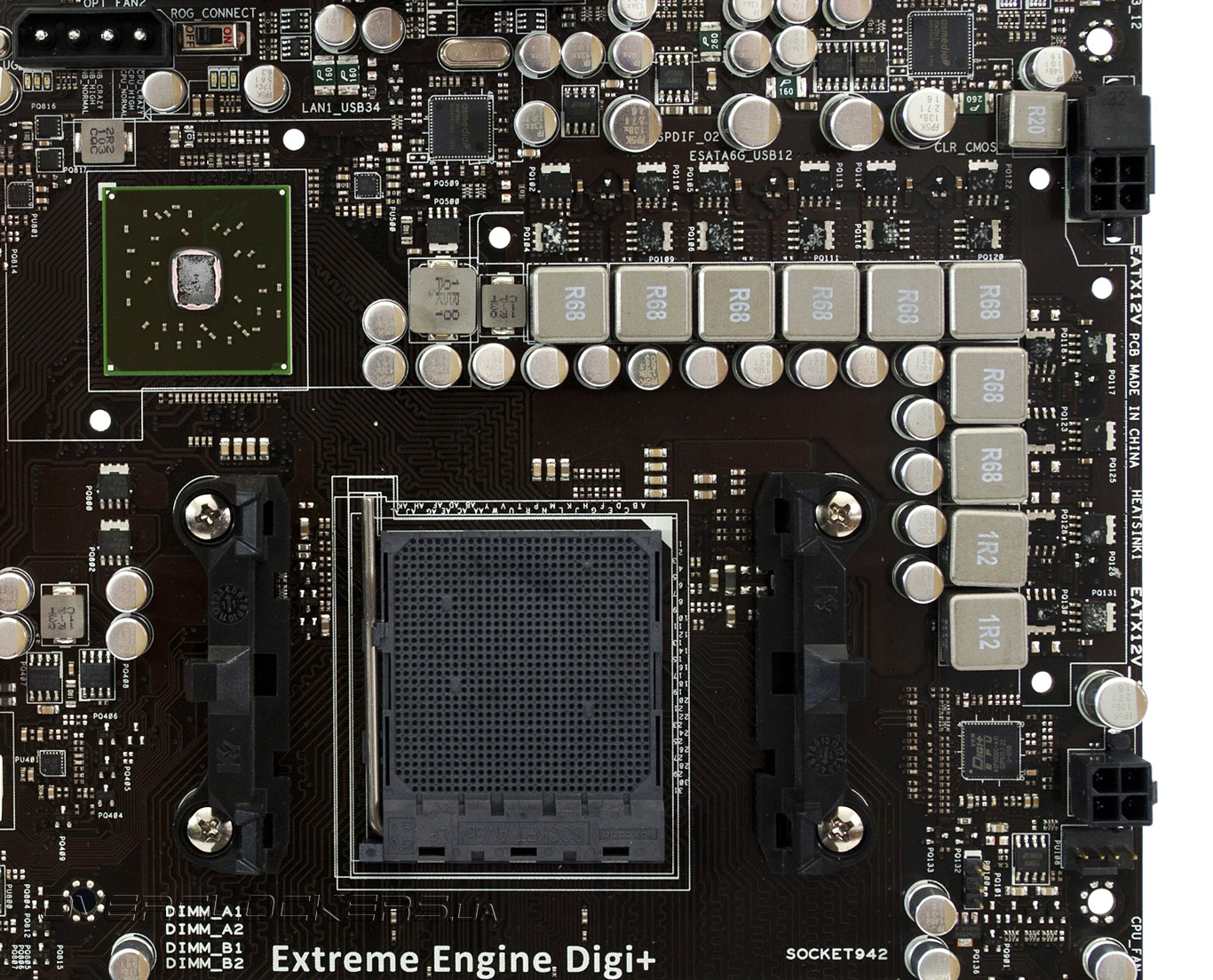

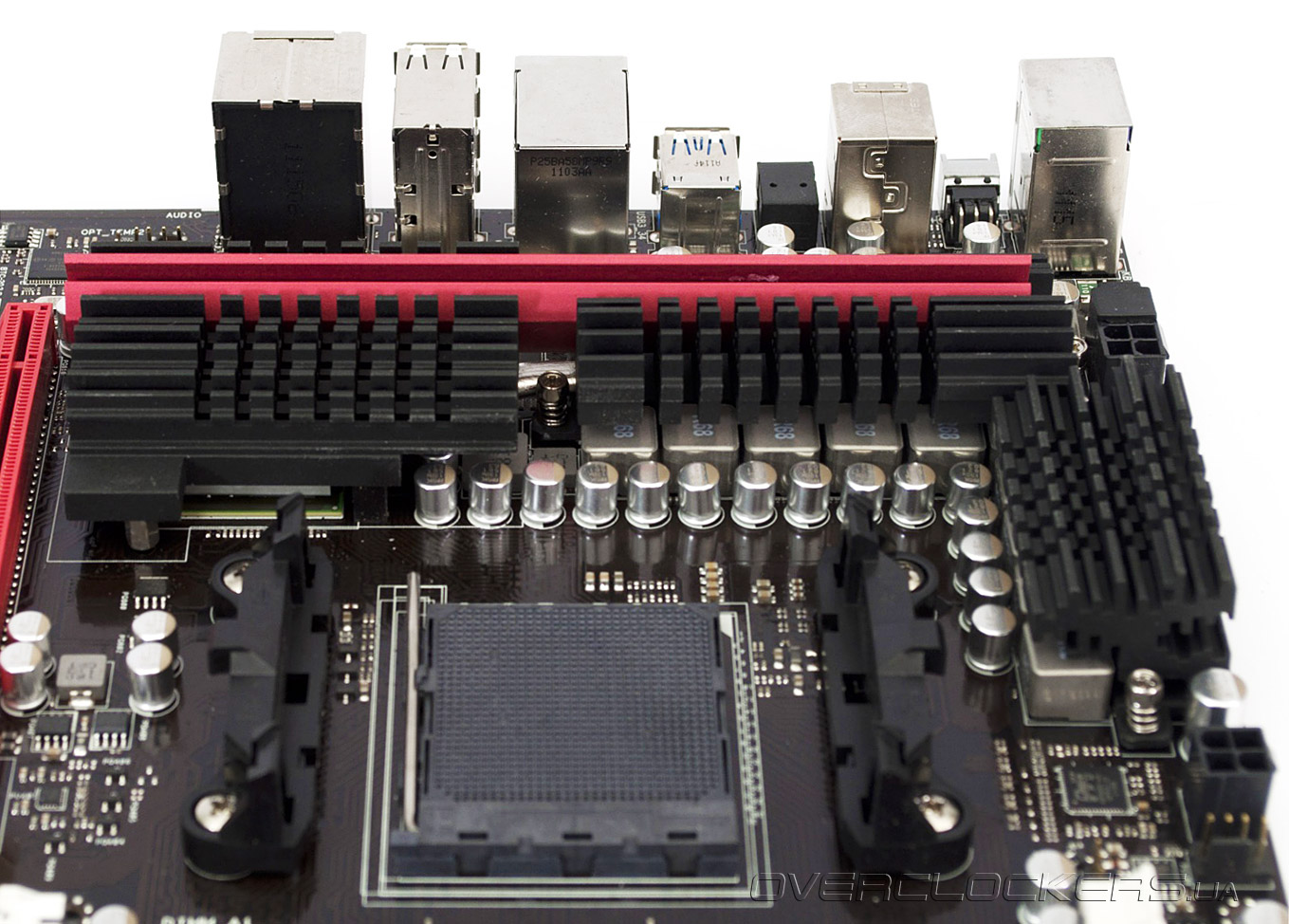

Одна из ключевых особенностей материнской платы ASUS Crosshair V Formula — подсистема питания Extreme Engine DIGI+. Преобразователь напряжения CPU рассчитан на эксплуатацию процессоров AMD Socket AM3 и Socket AM3+ с тепловыделением до 140 ватт включительно. Питание к VRM подается через дополнительный восьмиконтактный разъем EPS12V, а для повышения стабильности при экстремальном разгоне можно использовать еще и четырехконтактный ATX12V. Во время тестирования и экспериментов по разгону мы обошлись лишь одним из них — EPS12V. Преобразователь напряжения процессора построен по схеме «8+2», где восемь фаз питают вычислительные ядра, а две фазы отвечают за энергообеспечение встроенного северного моста и кэш-памяти третьего уровня. Схемой управляет ШИМ-контроллер DIGI+ EPU ASP1000C-A41 (перемаркированный CHL8326) производства CHiL Semiconductor. Контроллер имеет возможность изменения частоты ШИМ от 200 кГц до 1200 кГц и позволяет управлять шестью фазами. Пять из них используются для питания CPU, а шестая — для формирования напряжения Vtt модулей ОЗУ. Поддерживается динамическое управление количеством активных каналов VRM в зависимости от загрузки. Для увеличения мощности преобразователя напряжения и снижения нагрузки на его силовые элементы инженеры ASUS удвоили количество транзисторов, конденсаторов и катушек индуктивности. Ввиду сложности схемотехники преобразователя напряжения часть силовых элементов размещается на обратной стороне печатной платы.

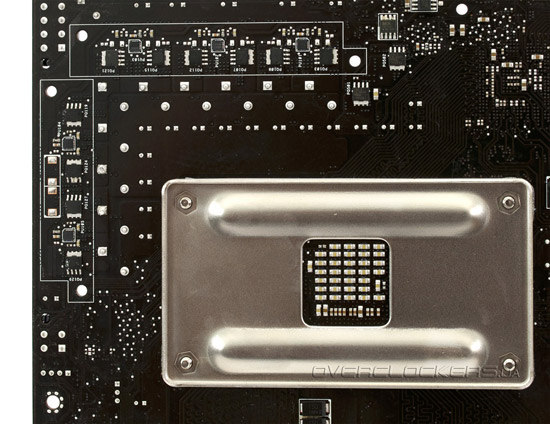

ASUS Crosshair V Formula

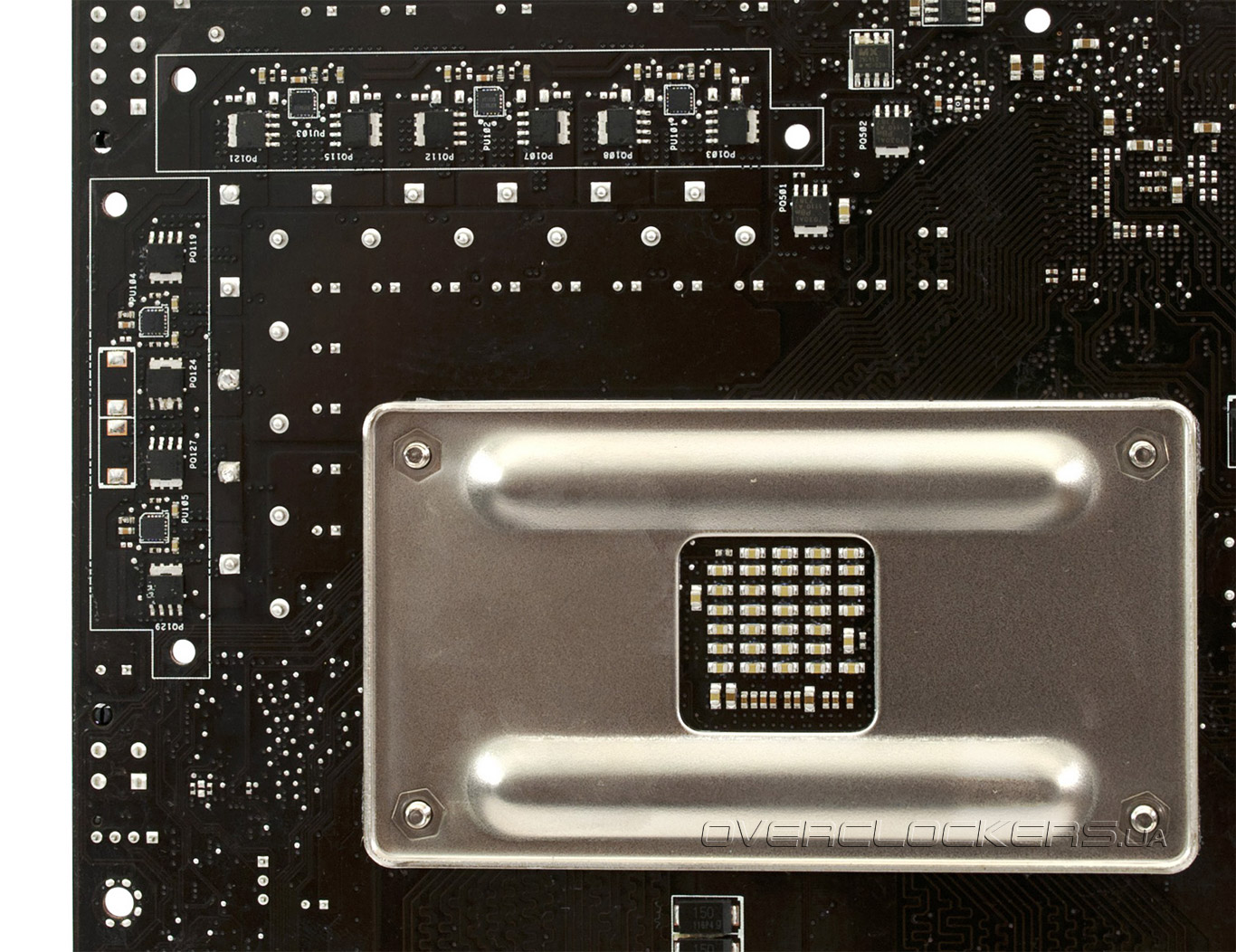

ASUS Crosshair V Formula

В качестве промежуточного итога отметим, что материнская плата ASUS Crosshair V Formula отличается богатой функциональностью и обладает конструктивными особенностями, которые обещают хороший разгонный потенциал.
