Саблезубый крепыш. Обзор и тестирование материнской платы ASUS Sabertooth 990FX для процессоров AMD Socket AM3+

С тех пор как основные компоненты набора системной логики перебрались на кристалл центрального процессора, а самих разработчиков массовых чипсетов осталось ровно два, методы конкурентной борьбы на рынке материнских плат несколько изменились. Производители стараются проявить максимум изобретательности, чтобы хоть как-то выделиться на фоне множества предложений. Один из таких способов дифференциации — разработка моделей, обладающих повышенной надежностью и увеличенным запасом прочности. Продуктовая линейка TUF (The Ultimate Force) компании ASUS построена именно по такому принципу. Все модели, принадлежащие к семейству TUF, обладают усиленной системой охлаждения и элементной базой, соответствующей высоким стандартам качества. Кроме прочего, на материнские платы этой серии распространяется полная пятилетняя гарантия, действующая и на территории Украины.

Сегодня мы предлагаем вашему вниманию обзор системной платы семейства The Ultimate Force — ASUS Sabertooth 990FX, основанной на чипсете AMD 990FX и предназначенной для работы с процессорами в исполнении Socket AM3+. Некоторые скептики заметят, что Bulldozer оказались вовсе не такими хорошими, как от них ожидали. Впрочем, за счет «тонкого» 32-нм технологического процесса производства у компании AMD остается оперативное пространство для маневра розничными ценами, а у пользователей теплится надежда на выпуск новых, более быстрых ревизий. Кроме того, материнская плата ASUS Sabertooth 990FX без малейших ограничений работает и с процессорами AMD Phenom II, которые обладают отличным соотношением цены и производительности. Технические характеристики участницы сегодняшнего тестирования представлены в таблице:

Модель ASUS Sabertooth 990FX
Чипсет AMD 990FX + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866, до 32 Гбайт
Слоты PCI-E 3x PCI Express 2.0 (x16+x16+x0, x16+x8+x8)
1x PCI Express 2.0 x16@x4, 1x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов 6 (5x 4pin, 1x 3pin)
Порты PS/2 1
Порты USB 14x 2.0 (10 разъемов на задней панели)
4х 3.0 (2 разъема на задней панели, ASMedia ASM1042)
ATA-133
Serial ATA 6x SATA 6 Гбит/с (SB950)
2х SATA 3 Гбит/с (JMB362)
eSATA 1х eSATA 3 Гбит/с (JMB362)
1х Power eSATA 3 Гбит/с (JMB362)
RAID 0, 1, 5, 10, JBOD (SB950)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть 1х Realtek RTL8111E (Gigabit Ethernet)
FireWire 2x VIA 6308P (1 разъем на задней панели)
LPT
COM 1 (на плате)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности CeraM!X, TUF Thermal Radar, ESD Guards, Quad-GPU AMD CrossFireX и Quad-GPU NVIDIA SLI

Спецификации системной платы ASUS Sabertooth 990FX выглядят весьма убедительно, но до таких рекордсменов, как, например, Crosshair V Formula и Rampage IV Extreme, она немного не дотягивает. Очевидно, разработчики руководствовались принципом умеренности и сделали упор на обеспечение особого уровня надежности конструкции.


Комплект поставки

Материнская плата ASUS Sabertooth 990FX, как и все продукты семейства The Ultimate Force, отличается повышенной надежностью и предназначена, в первую очередь, для любителей экспериментов по разгону. В то же время, розничная стоимость платы находится в разумных пределах, что делает ее реальным кандидатом на покупку. Уникальность продукта подчеркивается даже в оформлении упаковки, дизайн которой напоминает текстуру анодированного металла. Лицевая сторона коробки содержит минимум информации: кроме названия модели, имеется упоминание о пятилетней гарантии и принадлежности к семейству The Ultimate Force.

ASUS Sabertooth 990FX

Обратная сторона содержит краткую спецификацию ASUS Sabertooth 990FX, а также описание уникальных особенностей материнской платы.

ASUS Sabertooth 990FX

Одна из них — применение системы охлаждения с керамическим покрытием CeraM!X, которое увеличивает площадь теплообмена и, следовательно, повышает эффективность отвода тепла. Еще стоит отметить применение технологии Thermal Radar. Последняя подразумевает размещение восьми дополнительных термосенсоров на поверхности печатной платы, что позволяет контролировать нагрев критических участков и регулировать скорости вращения вентиляторов. Наконец, элементная база материнской платы по надежности не уступает серверным компонентам, что подтверждается тестированием в условиях экстремальных температур и повышенной влажности. Таким образом, ASUS Sabertooth 990FX отлично подойдет для работы с криогенными системами охлаждения.

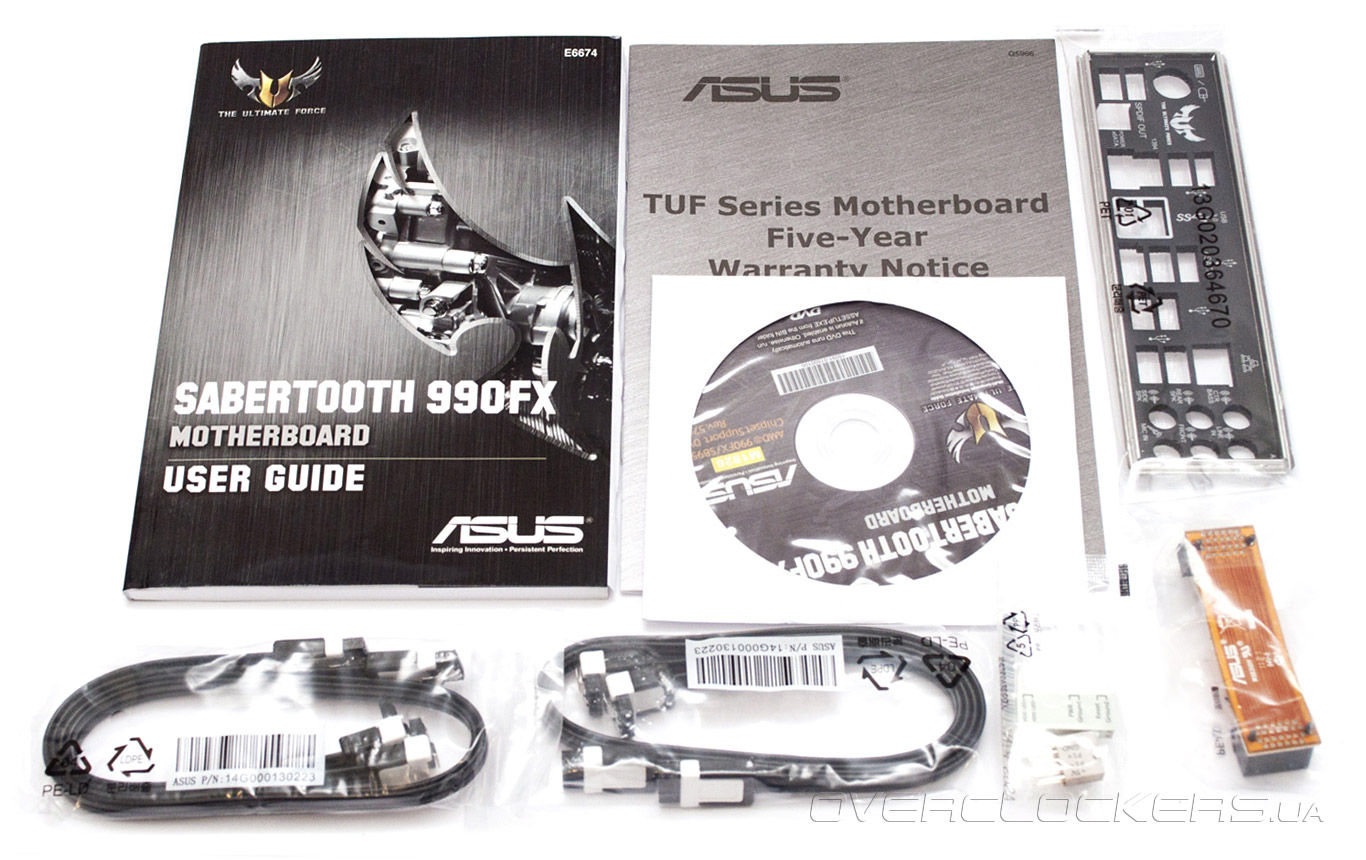

Комплект поставки материнской платы не отличается особым разнообразием. Он включает:
  • заглушку на заднюю панель;
  • четыре кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-Connectors;
  • мостик NVIDIA SLI;
  • DVD-диск с драйверами и программным обеспечением;
  • подробное руководство пользователя;
  • буклет с описанием условий гарантии.
ASUS Sabertooth 990FX

Набор аксессуаров содержит только самые необходимые компоненты, но, в то же время, к его составу сложно предъявить какие-либо претензии.


Дизайн и функциональность

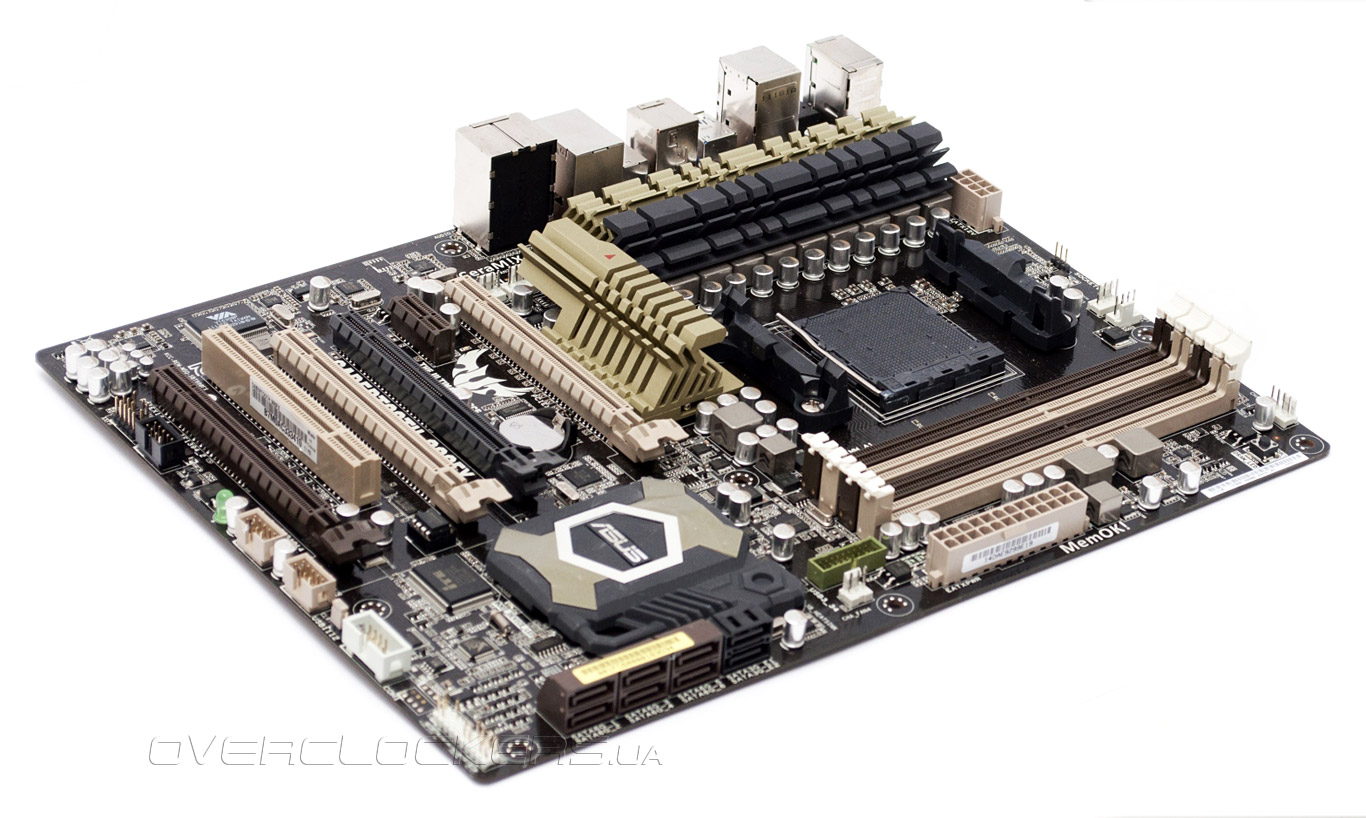

Над элементами дизайна системной платы ASUS Sabertooth 990FX была проведена кропотливая работа, что обусловлено особенностями ее рыночного позиционирования. В первую очередь, внимание привлекает необычная цветовая гамма, которая более всего напоминает маскировочный окрас военной техники. Массивная система охлаждения цвета «хаки» придает плате солидный внешний вид, а плотная компоновка практически не оставляет свободного места на текстолите РСВ.

ASUS Sabertooth 990FX

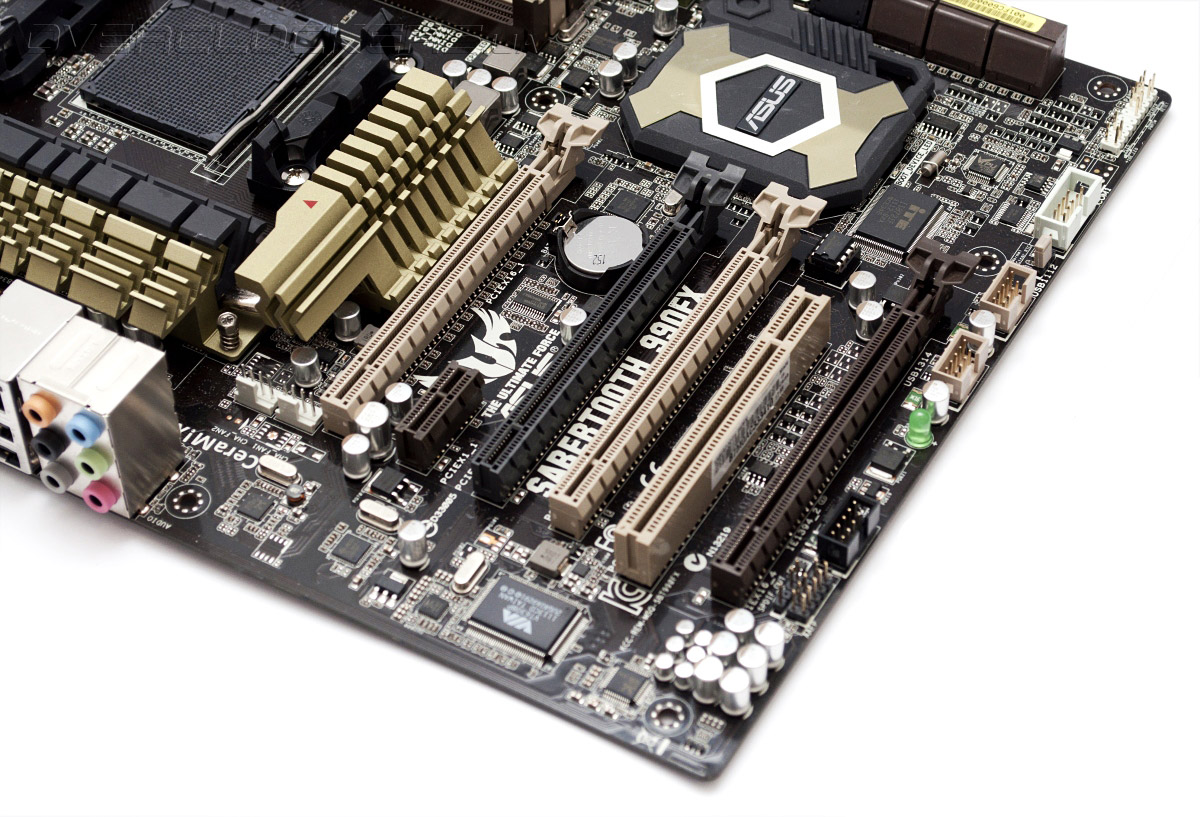

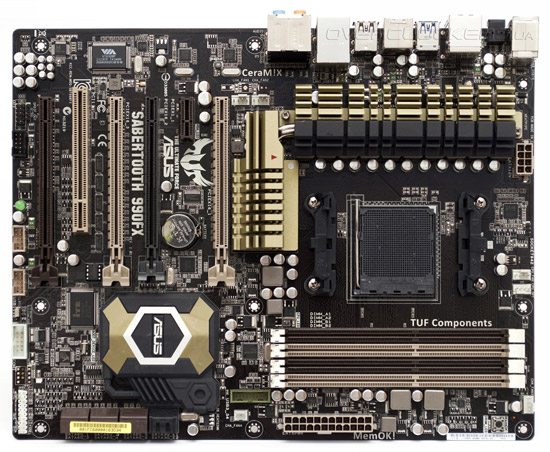

В основе ASUS Sabertooth 990FX лежит набор системной логики AMD 990FX с южным мостом SB950, который обеспечивает совместимость со всеми современными процессорами AMD в исполнении Socket AM3 и Socket AM3+. Участница сегодняшнего тестирования оснащена четырьмя слотами для установки модулей памяти SDRAM DDR3 с частотой до 1866 МГц. Максимальный объем ОЗУ может достигать 32 Гбайт. Чипсет занимает верхнюю строчку в иерархии микросхем AMD 9 Series и обладает максимальной функциональностью в части построения конфигураций из нескольких видеокарт. Три разъема PCI-E x16 (бежевые и коричневый) делят 32 линии PCI Express 2.0, причем при использовании двух графических акселераторов первый и второй по счету слоты PCI-E x16 способны работать с максимальной пропускной способностью. При установке третьего видеоускорителя 16 линий PCI-E 2.0 делятся поровну между вторым и третьим слотом PCI-E x16. Таким образом достигается максимальная производительность при объединении флагманских видеокарт в AMD CrossFireX или NVIDIA SLI. Для установки плат расширения можно воспользоваться разъемами PCI-E 2.0 x16@x4 (черный), PCI-E 2.0 x1 или обычным PCI.

ASUS Sabertooth 990FX

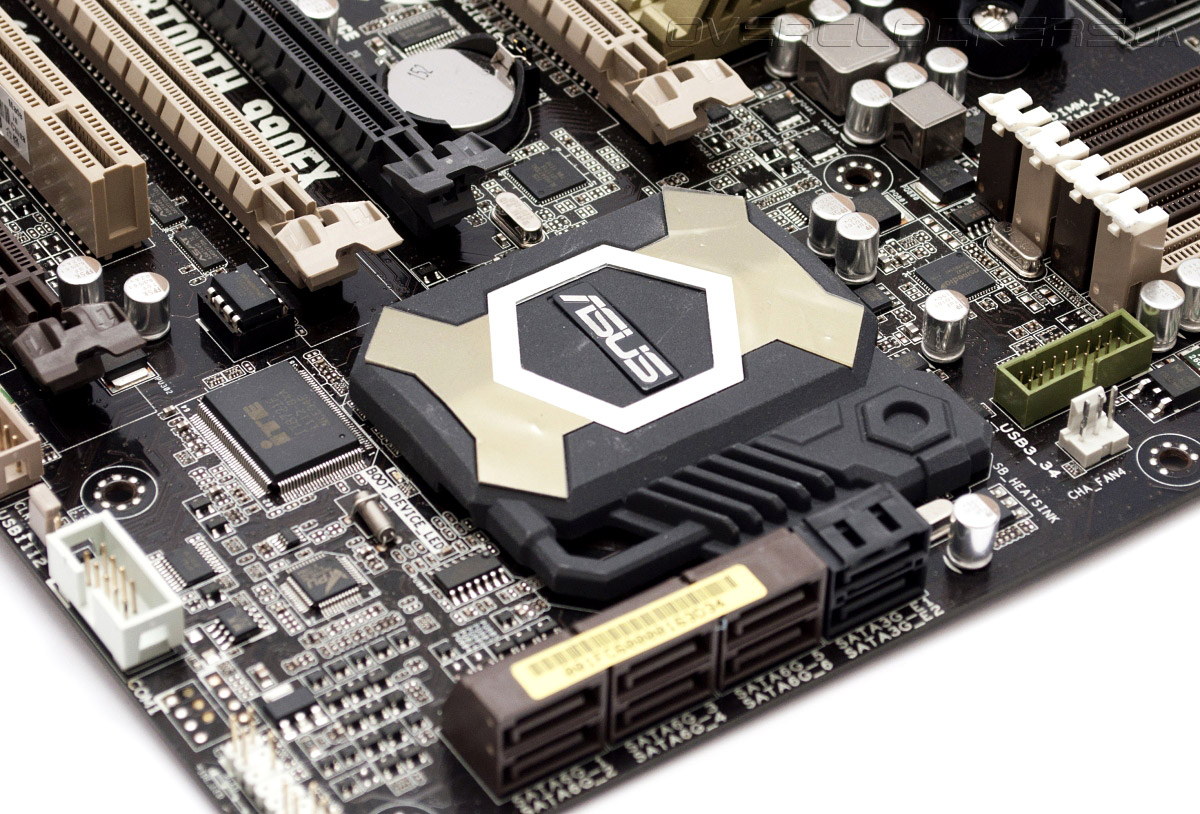

Подсистема хранения данных материнской платы ASUS Sabertooth 990FX представлена шестью чипсетными портами SATA 6 Гбит/с с возможностью построения RAID-массивов различных уровней. Контроллер JMicron JMB362 добавляет еще два дополнительных разъема SATA 3 Гбит/с, а еще один точно такой же чип обеспечивает работу одного порта eSATA 3 Гбит/с и одного Power eSATA 3 Гбит/с, которые выведены на заднюю панель. Как и большинство современных продуктов, ASUS Sabertooth 990FX лишена поддержки ATA-133.

ASUS Sabertooth 990FX

Для подключения периферии материнская плата предлагает 14 разъемов USB 2.0 и четыре USB 3.0. Последние реализованы на базе пары контроллеров ASMedia ASM1042, так как южный мост AMD SB950 не имеет поддержки универсальной последовательной шины третьей ревизии. Обладатели видеокамер и накопителей с интерфейсом IEEE1394 обрадуются наличию на плате двух портов FireWire, за работу которых отвечает чип VIA 6308P. Возможности подключения к локальной сети у ASUS Sabertooth 990FX реализованы на базе контроллера Realtek RTL8111E. Интегрированная звуковая подсистема базируется на восьмиканальном HD-аудиокодеке Realtek ALC892, а для вывода звука на цифровые ресиверы на задней панели имеется оптический S/PDIF.

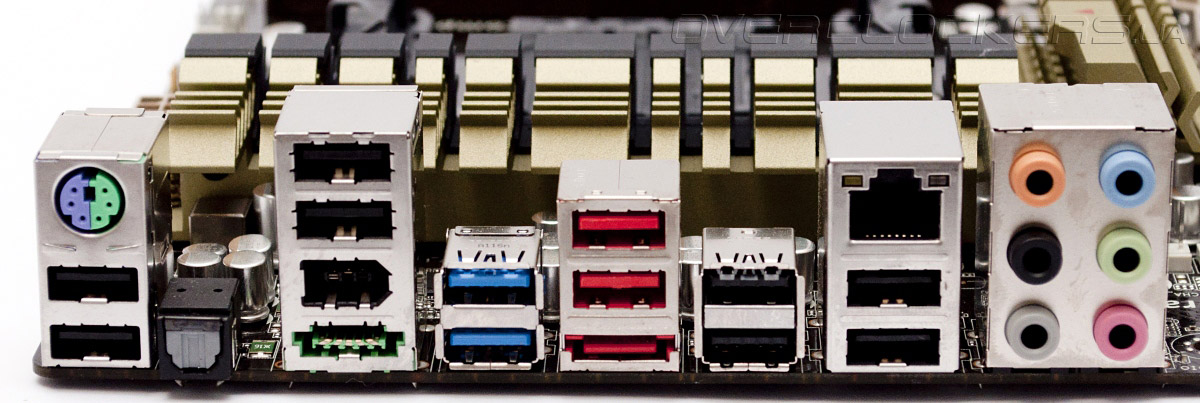

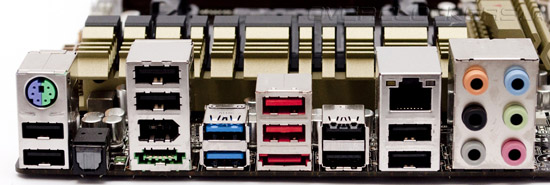

Таким образом, задняя панель ASUS Sabertooth 990FX представлена в следующей конфигурации:
  • комбинированный порт PS/2;
  • десять разъемов USB 2.0;
  • интерфейс FireWire;
  • два порта USB 3.0;
  • по одному разъему eSATA 3 Гбит/с и Power eSATA 3 Гбит/с;
  • порт RJ-45 для подключения локальной сети;
  • шесть аналоговых аудиовыходов.
ASUS Sabertooth 990FX

На наш взгляд, задняя панель имеет очень удачную раскладку и позволяет оптимальным образом использовать возможности расширения материнской платы ASUS Sabertooth 990FX.

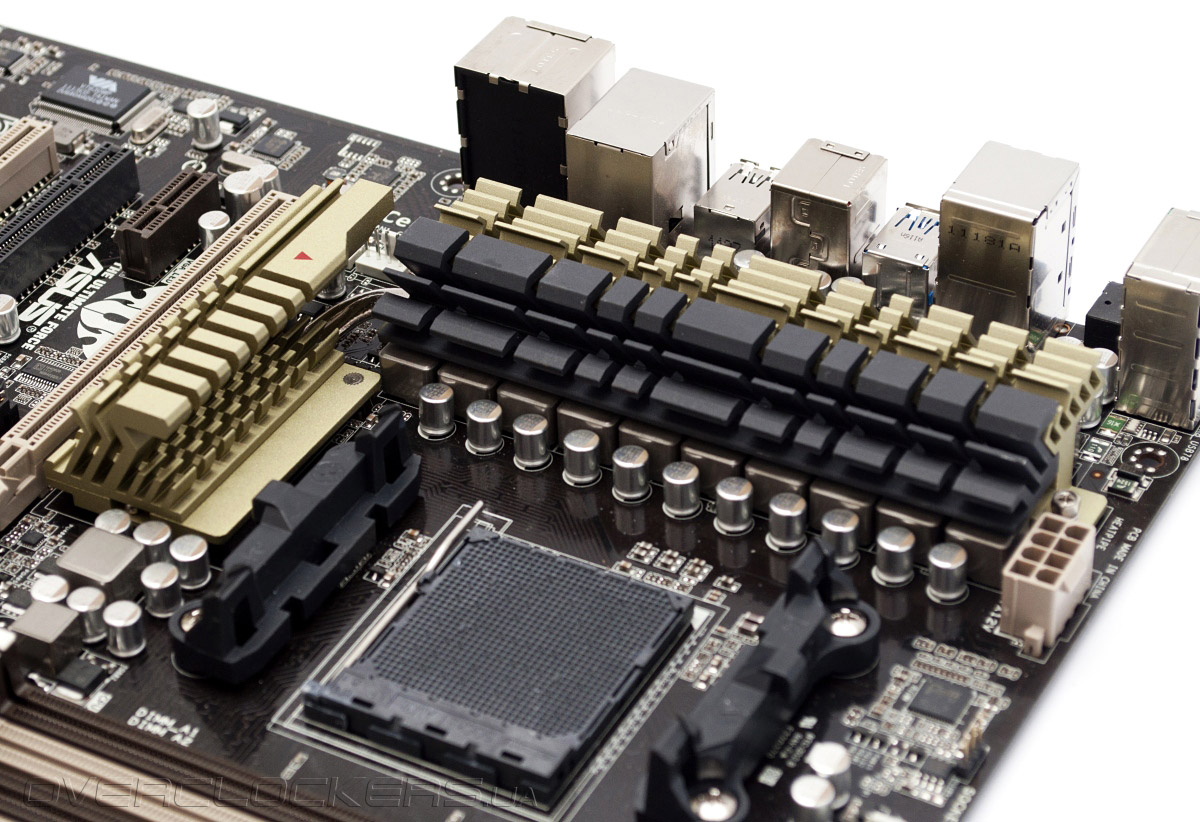

Система охлаждения участницы сегодняшнего тестирования рассчитана на работу в тяжелых режимах. Как мы уже отмечали, радиаторы имеют специальное покрытие CeraM!X из керамических частиц, увеличивающее площадь теплообмена и помогающее более эффективно охлаждать системную логику и VRM центрального процессора. Северный мост и силовые элементы преобразователя напряжения накрыты массивной конструкцией, состоящей из двух отдельных секций, соединенных тепловой трубкой.

ASUS Sabertooth 990FX

Избыточное тепло от микросхемы южного моста отводится небольшим плоским радиатором, который, учитывая невысокое тепловыделение SB950, вполне справляется со своими задачами.

ASUS Sabertooth 990FX

Все элементы системы охлаждения надежно закреплены на подпружиненных болтах, а вот в качестве термоинтерфейса применяется розовое вещество, напоминающее по консистенции засохшую жевательную резинку.

В завершение рассказа о системе охлаждения отметим, что ASUS Sabertooth 990FX оснащена сразу шестью разъемами для подключения вентиляторов. Пять из них предполагают управление скоростью вращения посредством ШИМ, но для реализации полного контроля потребуется установка программного обеспечения ASUS Thermal Radar.

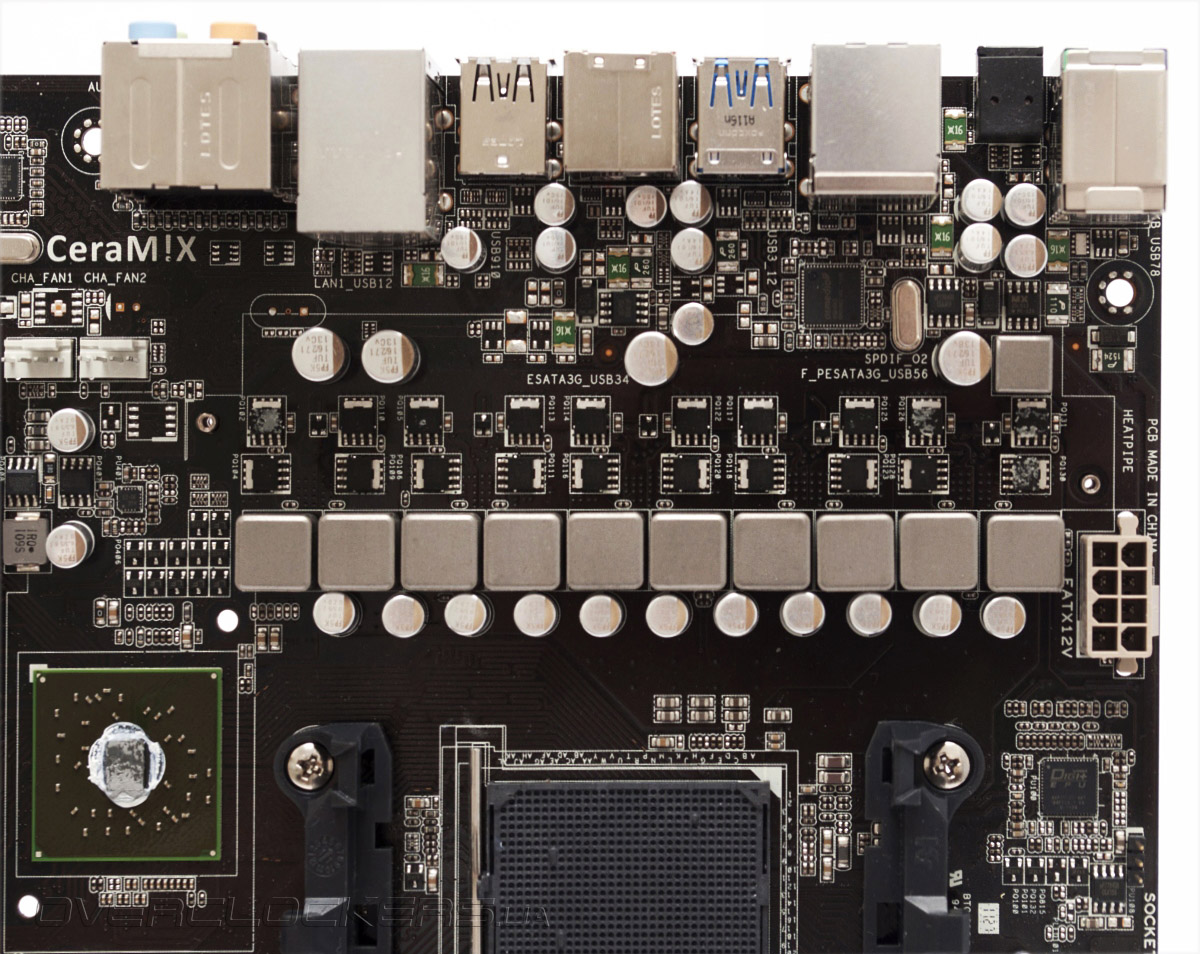

Подсистема питания платы спроектирована с большим запасом и способна выдержать значительные нагрузки, характерные для разгона восьмиядерных процессоров AMD FX. Преобразователь напряжения центрального процессора ASUS Sabertooth 990FX построен по десятиканальной схеме, он управляется контроллером Digi+VRM ASP1000C-A41. Из обзора платы ASUS Crosshair V Formula можно узнать, что под такой загадочной маркировкой скрывается CHL8326 производства International Rectifier. Возможности контроллера позволяют регулировать частоту переключения силовых элементов VRM в широких пределах, реализовать противодействие падению напряжения Loadline Calibration и осуществлять динамическое управление количеством питающих фаз для экономии электроэнергии в моменты простоя.

ASUS Sabertooth 990FX

Как видим, конструкция силовой подсистемы материнской платы ASUS Sabertooth 990FX ориентирована на значительный разгон, чему способствуют не только схемотехнические решения, но и мощная система охлаждения. Однако не стоит забывать, что новейшие процессоры AMD FX при разгоне чрезвычайно прожорливы. Это означает необходимость интенсивного обдува радиатора VRM, ведь в противном случае системная плата может запросто выйти из строя.

В целом, дизайн ASUS Sabertooth 990FX полностью соответствует позиционированию платы, как продукта для энтузиастов и любителей разгона. Продуманный дизайн, применение надежных компонентов и качественная система охлаждения способны обеспечить бесперебойную работу в течение долгих лет.
Некоторые вещи в этом мире созданы для разгона!
