Обзор и тестирование трех системных плат Socket AM3 на интегрированных чипсетах AMD 880G и 890GX

На сегодняшний день платформа AMD Socket AM3 предлагает отличные возможности для построения персональных компьютеров начального и среднего уровней. Производительность достаточна в абсолютном большинстве задач, а грамотная ценовая политика позволяет успешно противостоять основному конкуренту. В этом деле велика заслуга широчайшего ассортимента системных плат, которые способны удовлетворить любого, даже самого требовательного пользователя. И сегодня мы познакомим вас с тремя решениями производства ASRock, ASUS и MSI, которые построены на интегрированных чипсетах AMD. Несмотря на первоначальное сходство, все три платы обладают рядом кардинальных различий, каждая из них предназначена для определённой сферы применения. Это становится очевидно, достаточно взглянуть на их спецификации:

Модель ASRock 880-GXH/USB3 ASUS M4A88TD-V EVO/USB3 MSI 890GXM-G65
Чипсет AMD 880G + SB710 AMD 880G + SB850 AMD 890GX + SB850
Процессоры Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1866 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1866/2000 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1866/2133 (O.C.), 16GB max
Количество подключаемых вентиляторов 5 (2x 4pin, 3x 3pin) 3 (1x 4pin, 2x 3pin) 2 (1x 4pin, 2x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16@x16 2x PCI Express 2.0 x1 1x PCI Express 2.0 x16@x16 1x PCI Express 2.0 x16@x4 1x PCI Express 2.0 x1 1x PCI Express 2.0 x16@x16/x8 1x PCI Express 2.0 x16@x2/x8 1x PCI Express 2.0 x1
Слоты PCI 3 3 1
Встроенное видеядро Radeon HD 4250 Radeon HD 4250, SidePort DDR3 1333 МГц 128 МБайт Radeon HD 4290, SidePort DDR3 1333 МГц 128 Мбайт
Видеоразъемы DVI, HDMI, В-SUB DVI, HDMI, В-SUB DVI, HDMI, В-SUB
Порты USB 11x 2.0 (5 разъемов на задней панели) 2х 3.0 (Fresco FL1000G) 12x 2.0 (4 разъема на задней панели) 2х 3.0 (NEC µPD720200)) 12x 2.0 (4разъемов на задней панели) 2х 3.0 (NEC µPD720200))
ATA-133 1 (AMD SB710) 1 (VIA VT6330) 1 (JMicron JMB368)
Serial ATA 5x SATA-2 (AMD SB710) 5x SATA-3 (AMD SB850) 5x SATA-3 (AMD SB850)
RAID 0, 1, 0+1, JBOD (AMD SB710) 0, 1, 0+1, 5, JBOD (AMD SB850) 0, 1, 0+1, 5, JBOD (AMD SB850)
eSATA 1x eSATA 2.0 1x eSATA 3.0 1x eSATA 3.0
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC892 Восьмиканальный HDA-кодек Realtek ALC892 Восьмиканальный HDA-кодек Realtek ALC889
Встроенная сеть Gigabit Ethernet Realtek RTL8111DL Gigabit Ethernet Realtek RTL8111E Gigabit Ethernet Realtek RTL8111DL
FireWire 2x VIA VT6330(1 разъем на задней паели)
LPT
COM + + +
BIOS AMI AMI AMI
Форм-фактор ATX ATX mATX
Размеры 305 x 220 305 x 244 244 x 244
Дополнительные возможности ASRock UCC, Dura Cap, Turbo 50, InstantFlash Core Unlocker, Express Gate, MemOK, Turbo key II, ASUS EZ Flash 2 APS, mFlash, OC Switch


ASRock 880GXH/USB3

С продукцией компании ASRock у многих связаны противоречивые воспоминания. Лет семь назад этот производитель вышел на рынок как поставщик ультрабюджетных решений соответствующими потребительскими свойствами. К счастью, ASRock верно выбрал вектор развития, подтянул качество и теперь выпускает вполне конкурентоспособную продукцию. Сегодня мы познакомим вас с системной платой ASRock 880GXH/USB3.


Комплект поставки

Плата поставляется в коробке небольшого размера, дизайн весьма сдержанный.

ASRock 880-GXH/USB3

Из-за голографического покрытия надписи едва различимы. Кроме названия модели присутствуют логотипы «уникальных» технологий, которых вполне достаточно для такой недорогой платы. Имеется поддержка шины USB 3.0, ставшей де-факто стандартом даже в бюджетном ценовом диапазоне. Наличие ASRock UCC означает поддержку разблокировки скрытых ресурсов процессоров AMD. Dura Cap говорит об использовании во всех электрических цепях платы емкостей с полимерным электролитом. Multi VGA Output — поддержка вывода изображения на цифровые и аналоговые мониторы — это не заслуга ASRock, а элементарное использование возможностей встроенного видеоядра Radeon HD4250. Плата оснащена функцией авторазгона Turbo 50, работу которой мы проверим немного позже. Остальные логотипы могут поведать о поддержке процессоров Phenom II (в том числе шестиядерных) и Athlon II, совместимостью с Windows 7 и AMD Vision. Теперь взгляните на комплект поставки:

ASRock 880-GXH/USB3

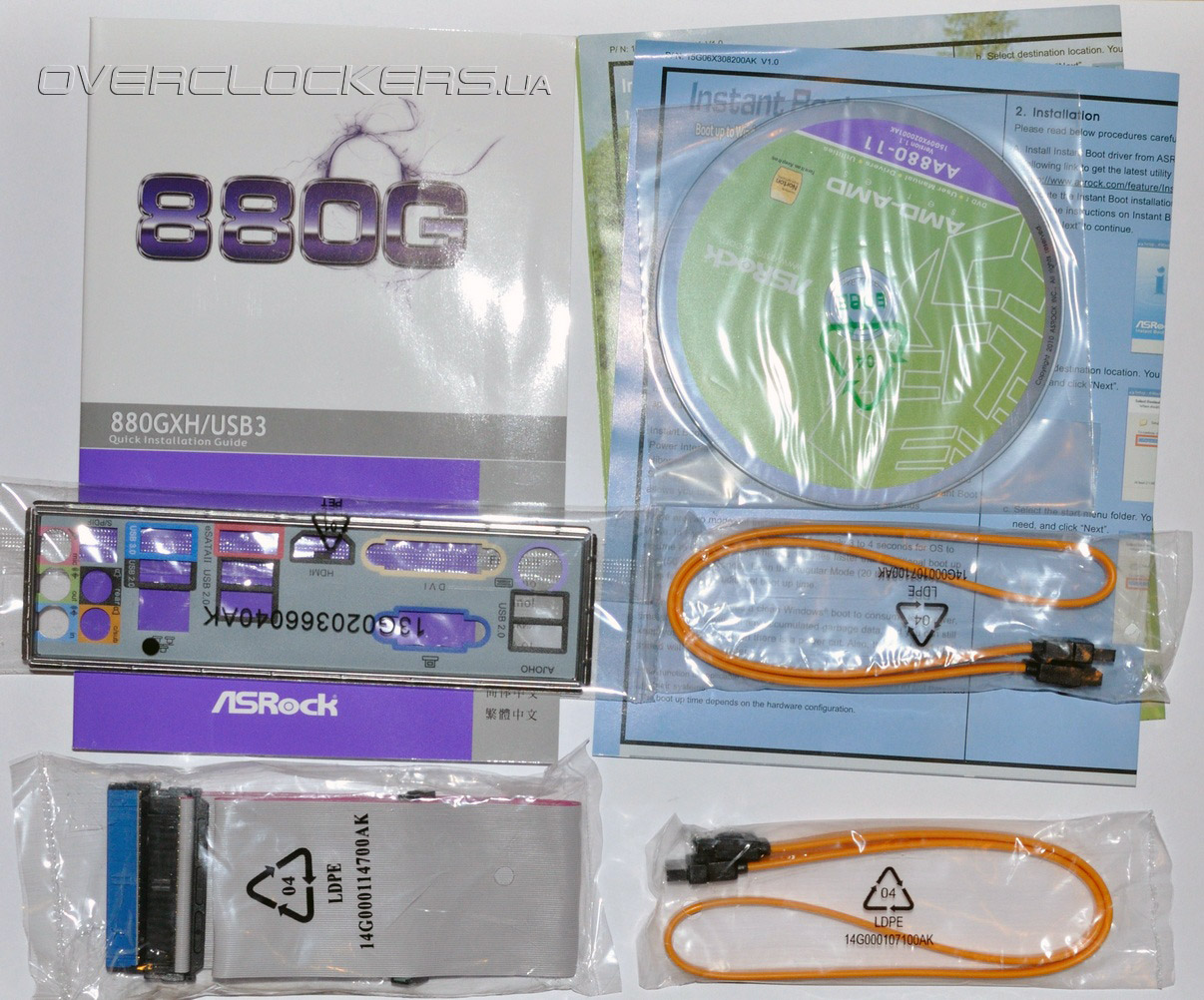

В коробке кроме самой платы, надежно упакованной в антистатический пакет, имеются:
  • заглушка на заднюю панель I/O Shield;
  • два кабеля SATA;
  • один шлейф АТА-133;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • буклет по сборке ПК.
Комплект весьма спартанский, но для сборки ПК есть практически все необходимое. Хотя, пара кабелей SATA и переходник питания Molex-to-SATA уж точно не помешали бы.


Дизайн

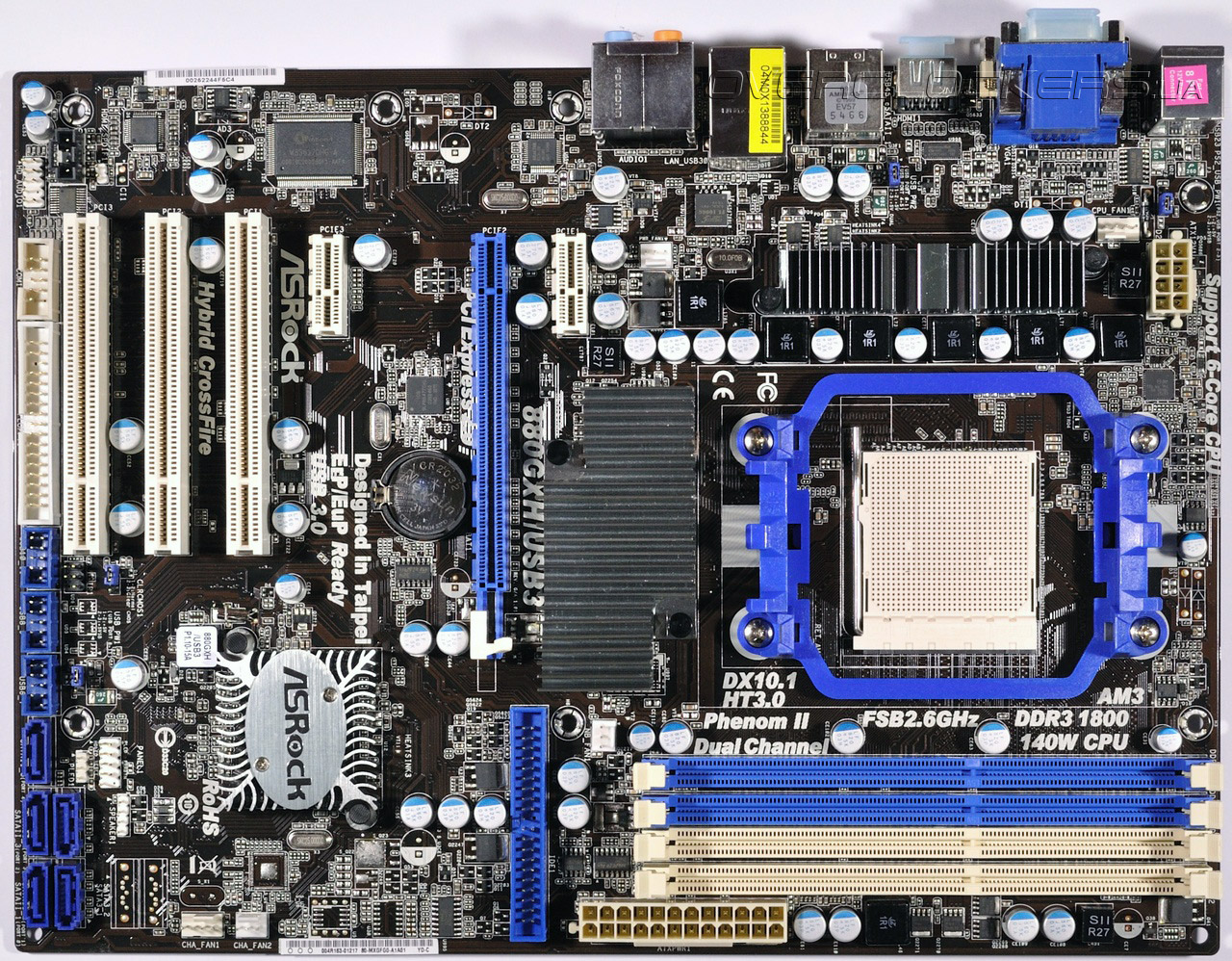

Плата выполнена в форм-факторе АТХ. Как и большинства производителей ASRock несколько сэкономил на размерах, отчего ширина меньше привычных 245 мм. Это означает, что правый край платы при монтаже окажется не закреплен. Будьте осторожны при подключении разъемов питания и установке модулей ОЗУ.

ASRock 880-GXH/USB3

Дизайн Asorck 880GXH/USB3 не вызывает никаких замечаний, а отдельные моменты и вовсе нехарактерны для бюджетного класса. В основе платы лежит набор системной логики AMD880G + SB710. Встроенный в северный мост видеоадаптер не имеет выделенной памяти Sideport, но это не должно приводить к катастрофическому падению производительности. Применение в качестве южного моста SB710 означает отсутствие поддержки SATA 6Gb/s, но зато есть технология АСС (Advanced Clock Calibration), которая позволяет разблокировать ядра и L3-кеш процессоров AMD. Материнская плата имеет всего один слот PCI-E 2.0 x16, что вполне достаточно для большинства пользователей. Зато для подключения плат расширения целых три слота PCI и два разъема PCI-E x1. Их расположение таково, что ни один из них не будет перекрыт даже при установке видеокарты с массивной системой охлаждения.

Дисковая подсистема реализована исключительно силами южного моста. На плате распаяны пять разъемов SATA 2.0 ( шестой выведен на заднюю панель в качестве порта eSATA) и один ATA-133. Дисковые накопители SATA могут работать в режиме AHCI или быть объединены в RAID-массивы различных уровней. Для подключения различной периферии есть 11 портов USB 2.0, пять из них на задней панели, еще шесть расположены на РСВ в виде контактных площадок. Имеется поддержка USB 3.0, причем реализована она благодаря контроллеру Fresco FL1000G, который встречается нам впервые. Гигабитный сетевой интерфейс обслуживается чипом Realtek RTL8111DL. Звуковая подсистема построена на кодеке Realtek ALC892, имеется даже оптический выход S/PDIF. Осталось добавить, что на плате имеется контактная площадка для подключения СОМ-порта и даже разъем FDD. О пользе последнего спорить не будем, так как существуют области применения, которые требуют использования дискет.

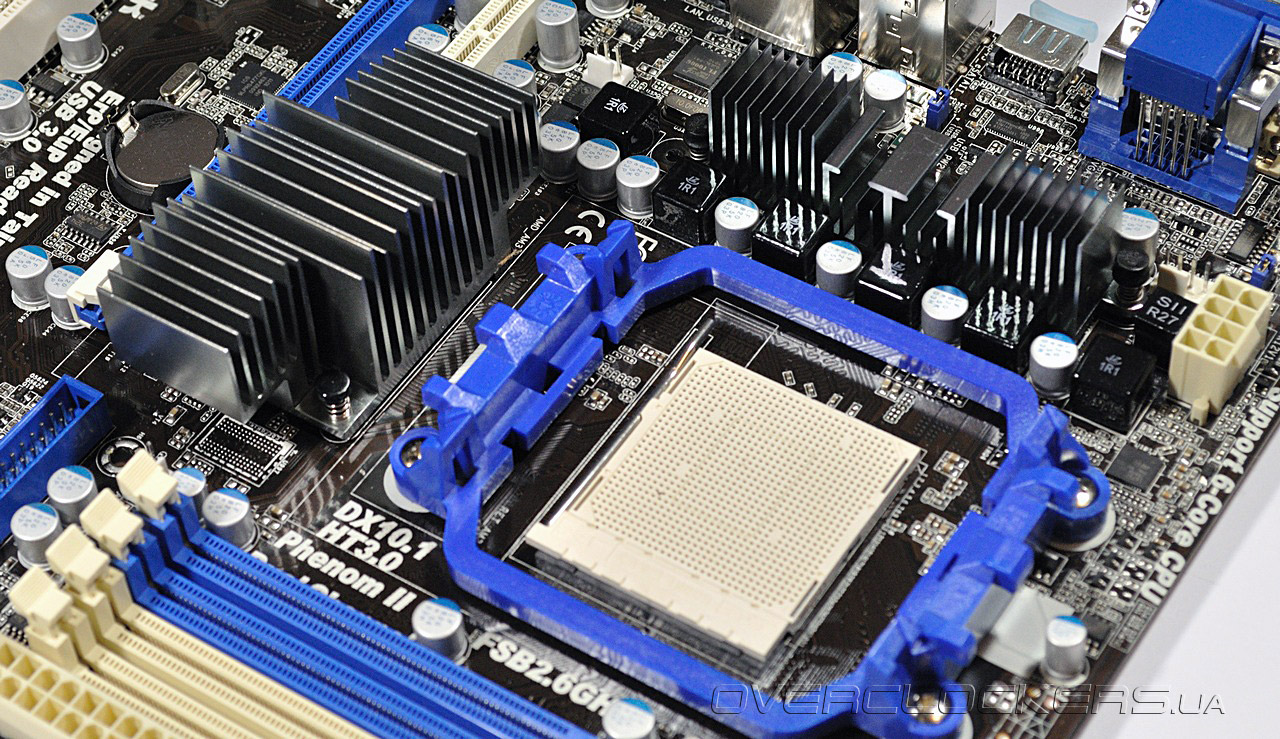

Нас приятно удивил подход инженеров ASRock к организации охлаждения. Северный мост чипсета накрыт массивным радиатором из алюминиевого сплава, который способен эффективно отвести тепло от системной логики и интегрированного видеоакселератора. В любом случае, не стоит забывать об организации вентиляции внутри системного блока.

ASRock 880-GXH/USB3

Южный мост охлаждается небольшим плоским радиатором с радиальными ребрами. Но больше всего нас покорило наличие полноценной СО на силовых элементах преобразователя питания процессора! Да и сама система питания выглядит достаточно убедительно. Asorck 880GXH/USB3 поддерживает любые современные процессоры AMD c тепловыделением до 140 Вт включительно. Это возможно благодаря применению пятифазного преобразователя напряжения, который работает под управлением ШИМ-контроллера L6717 производства STMicroelectronics. Для питания вычислительных ядер используется четыре фазы, встроенный в процессор северный мост запитан от отдельной фазы.

ASRock 880-GXH/USB3

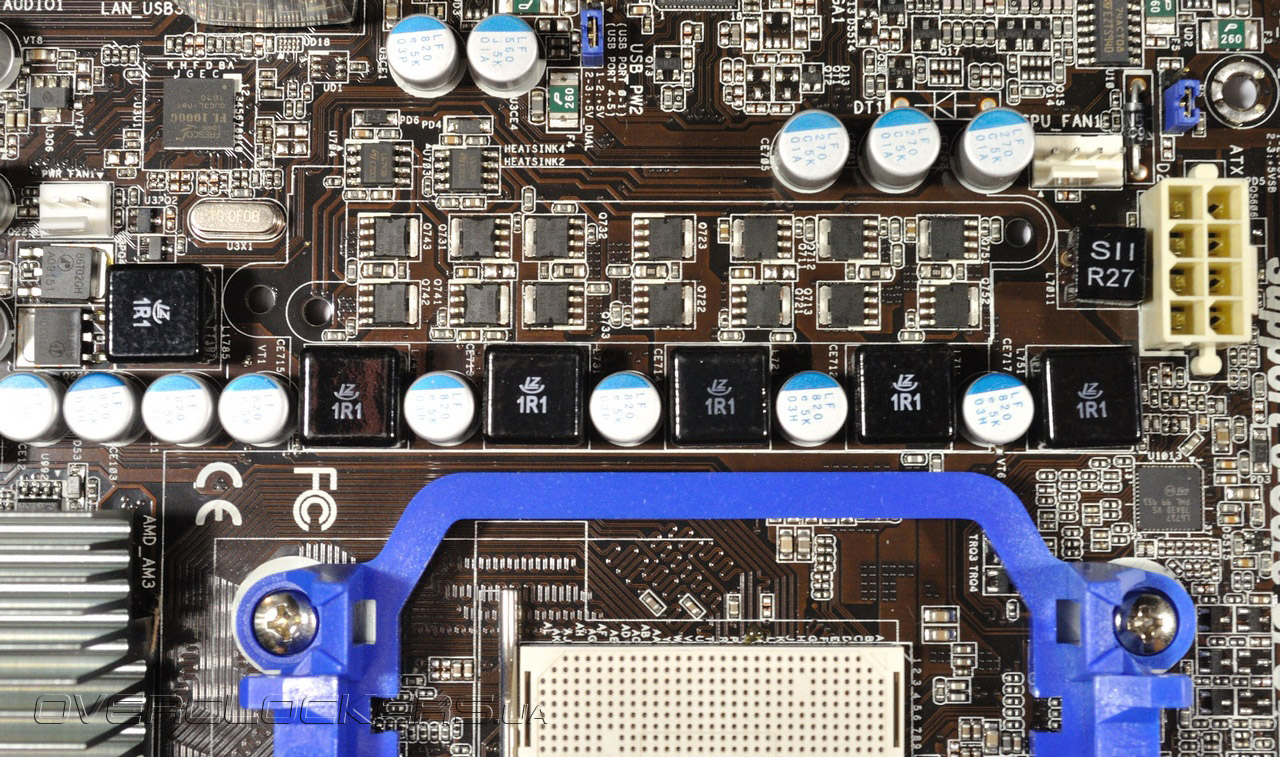

Питание к схеме преобразователя подводится с помощью дополнительного восьмиконтактного разъема EPS12V. Он, как и основной разъем АТХ расположен на краю платы, что добавляет удобства при сборке. В завершении рассмотрения дизайна РСВ мы не можем не отметить наличие целых пяти(!) разъемов для подключения вентиляторов, причем два из них имеют ШИМ-управление скоростью вращения. Если бы не «висящий» правый край РСВ, то за дизайн можно было бы поставить отличную оценку.

Задняя панель имеет следующую конфигурацию:

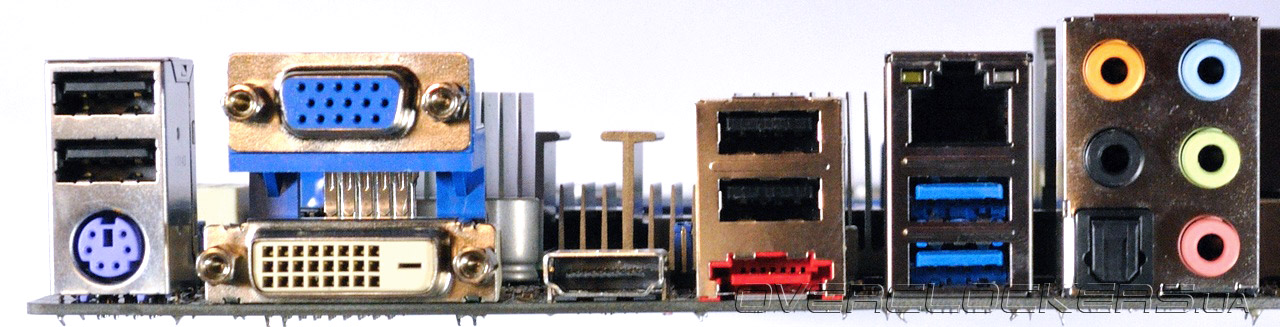

ASRock 880-GXH/USB3

Здесь вы можете найти разъемы DVI, HDMI и D-Sub для подключения монитора, правда одновременно может работать только один из цифровых выходов. Есть пять портов USB 2.0, один из которых скомбинирован с eSATA, и два высокоскоростных USB 3.0. Обладатели клавиатур с разъёмом PS/2 обрадуются наличию соответствующего порта. Также на заднюю панель выведена колодка с аудиоразъёмами, включая оптический S/PDIF. На этом мы завершаем изучение дизайна ASRock 880GXH/USB3 и переходим к изучению BIOS Setup.


BIOS Setup

BIOS платы основан на коде AMI. Организация несколько меню несколько непривычна, но вполне удобна. Для входа в меню помимо Del можно использовать клавишу F2.

ASRock 880-GXH/USB3

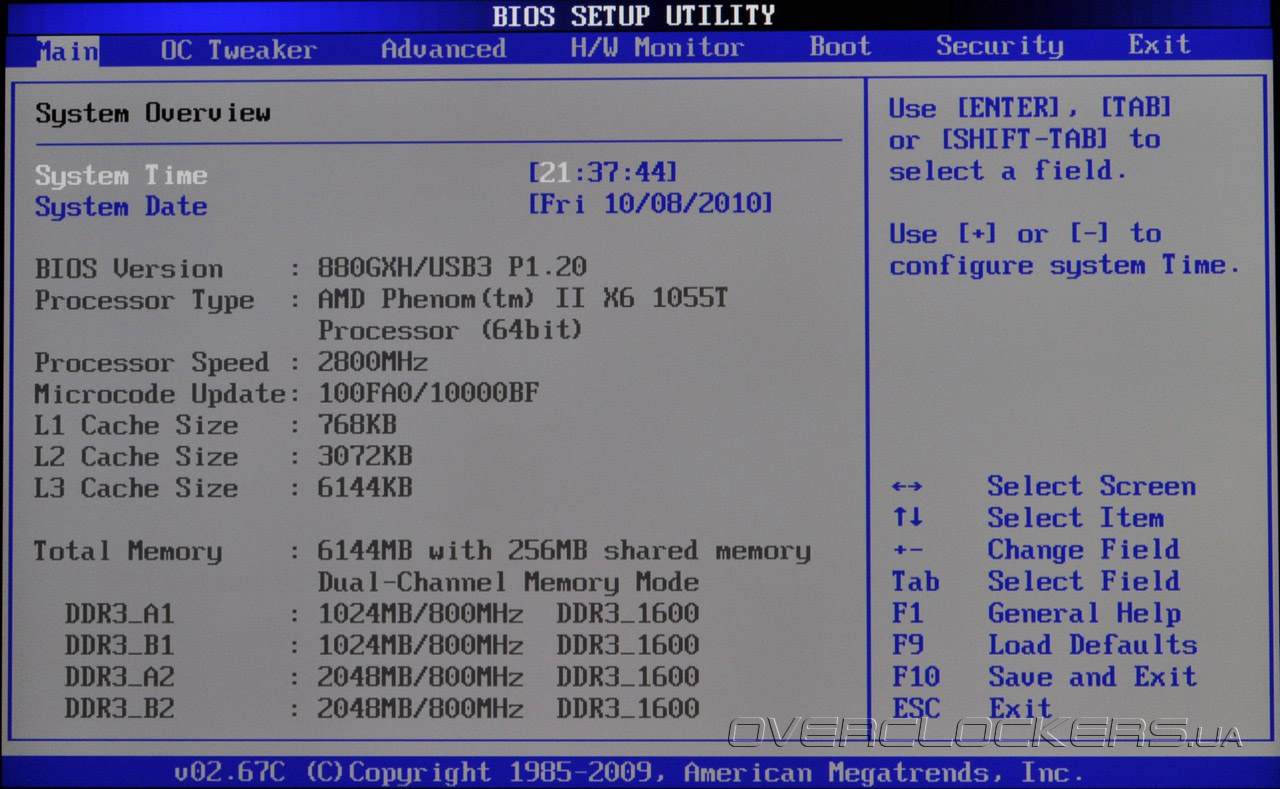

Раздел Main отображает системную информацию и позволяет установить дату/время. Все опции, связанные с разгоном, находятся в подменю OC Tweaker.

ASRock 880-GXH/USB3

ASRock 880-GXH/USB3

ASRock 880-GXH/USB3

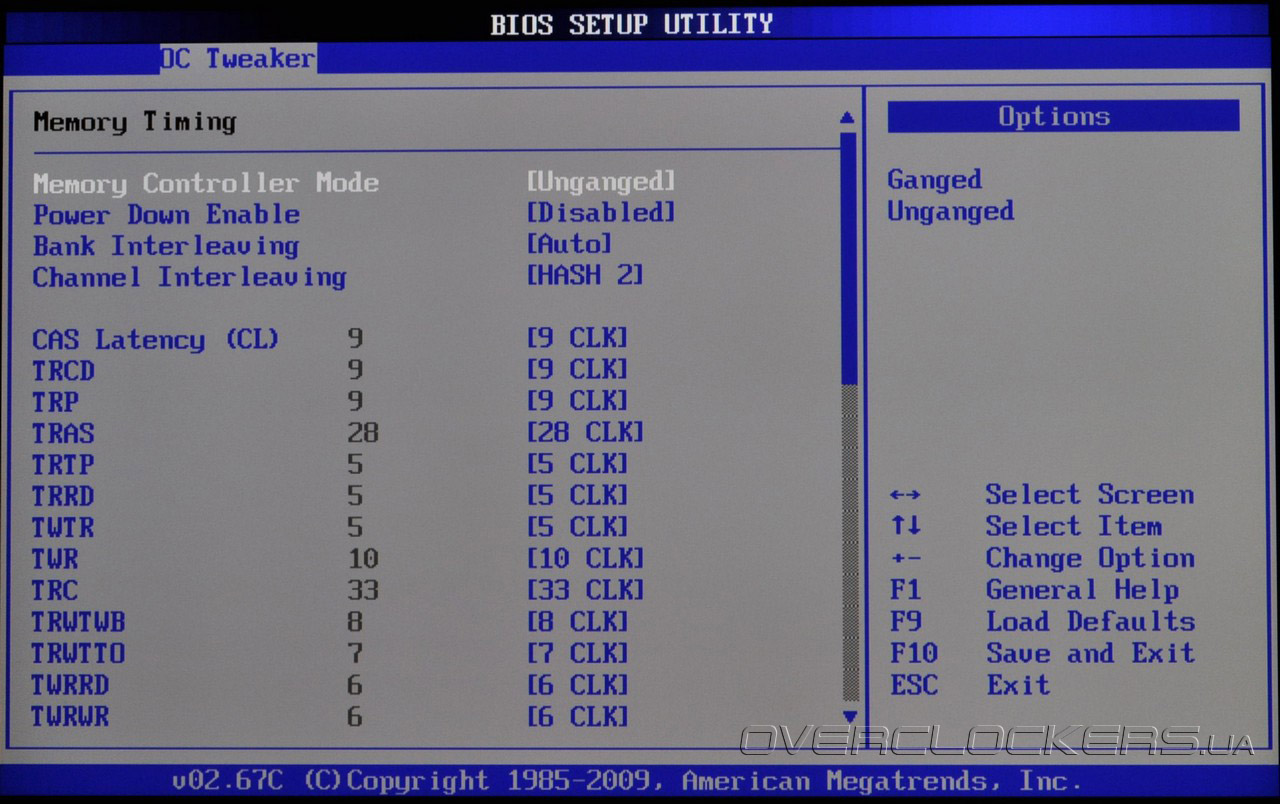

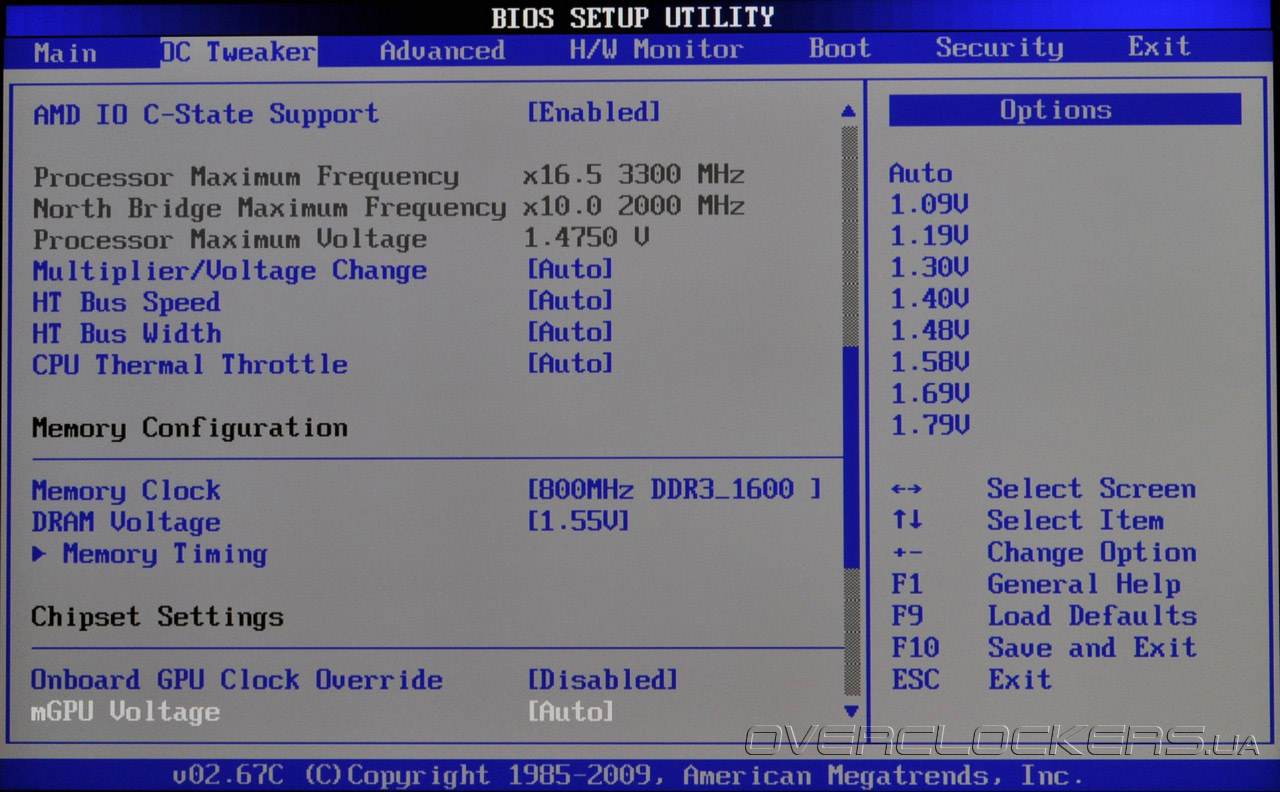

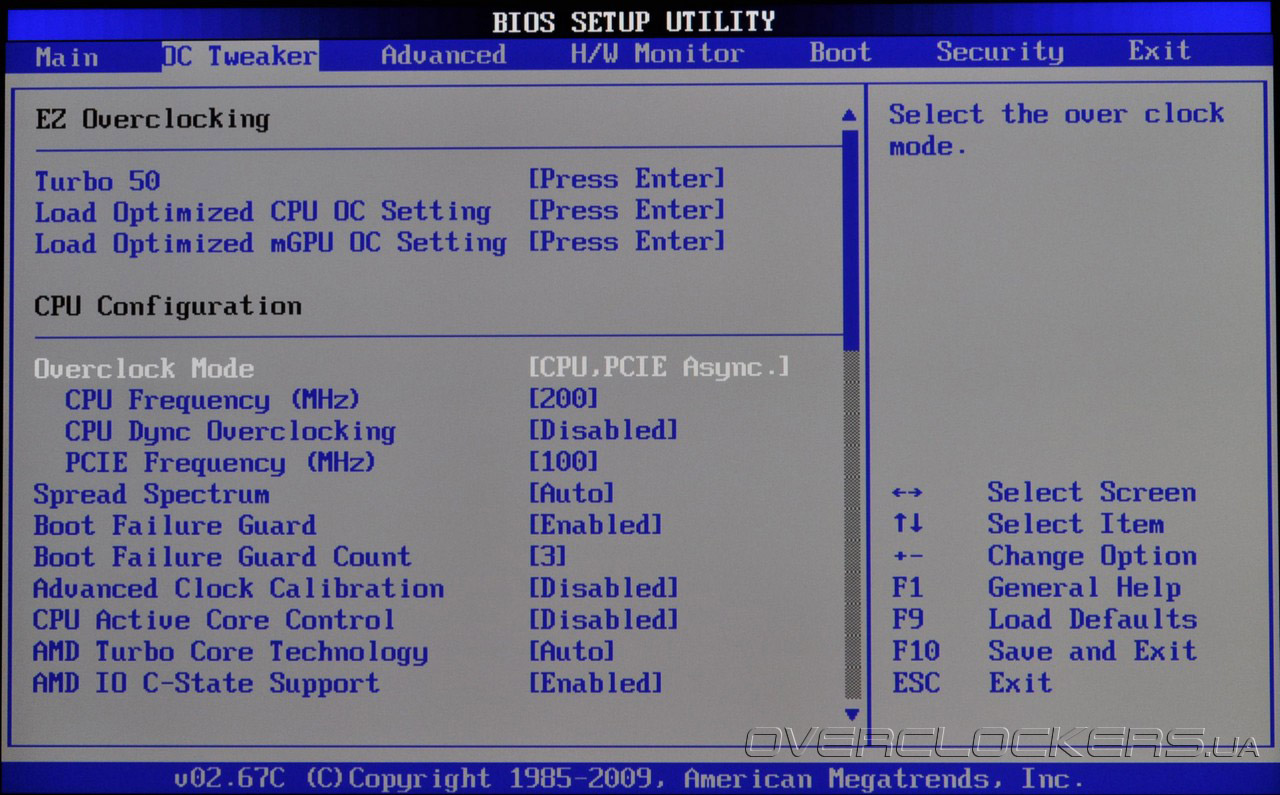

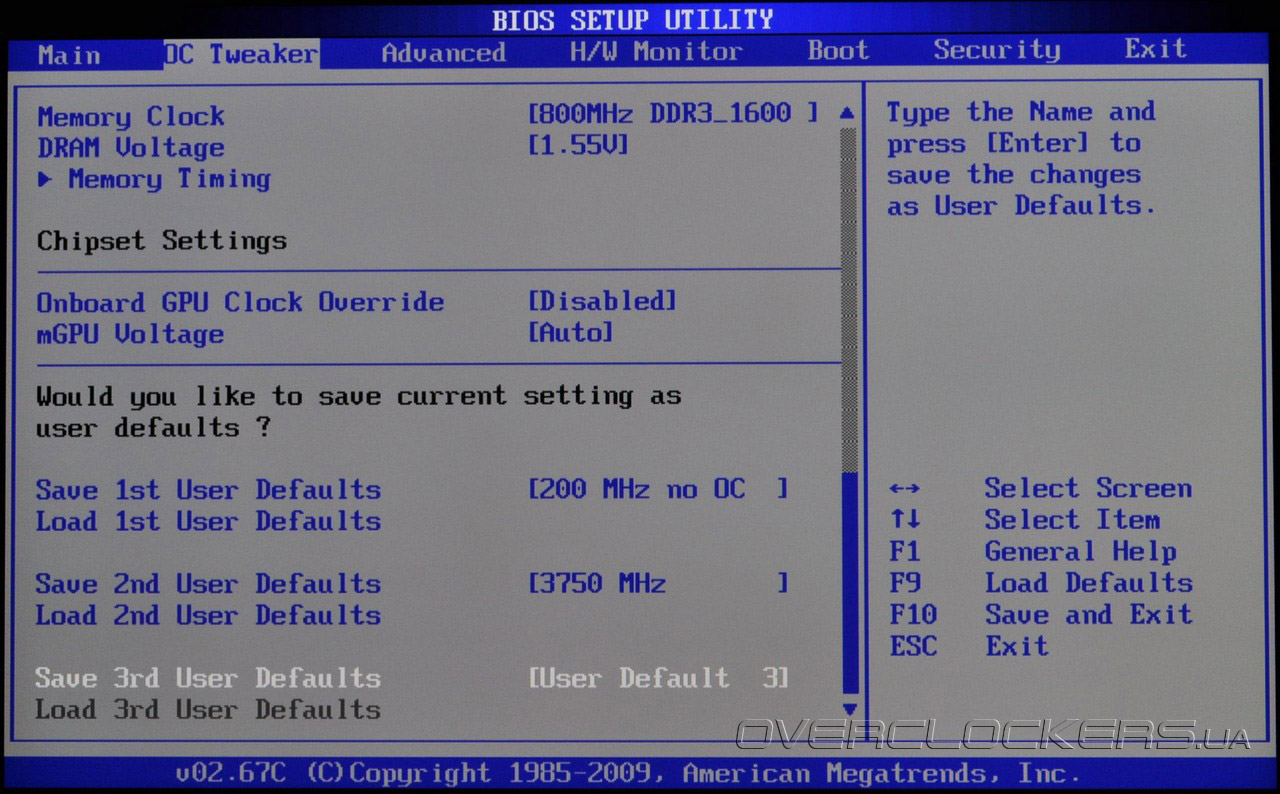

Пользователь может не полагаться на собственные силы и знания, а поручить разгон компонентов технологиям авторазгона. В разделе OC Tweaker сосредоточены опции управления процессором, такие как Turbo Core, ACC, CnQ, возможно деактивация отдельных вычислительных ядер. Также можно управлять базовой частотой, множителями и напряжениями питания процессора и NB, настраивать параметры шины Hyper Transport. Пользователю доступно изменение частоты и напряжения на видеоядре. Кроме того, BIOS позволяет сохранить до трех профилей настроек. В разделе OC Tweaker также находятся настройки делителя ОЗУ, а также регулировка напряжения и задержек памяти.

ASRock 880-GXH/USB3

Перечень регулируемых напряжений невелик:

Параметр Диапазон регулировки, В Шаг, В
CPU Vlotage 0,6–1,925 0,0125
NB Voltage 0,6–1,925 0,0125
DRAM Voltage 1,3–2,0 0,05
mGPU Voltage 1,09–1,79 0,1

Впрочем, при удачном стечении обстоятельств этого вполне может хватить для успешного разгона.

Раздел H/W Monitor, как следует из названия, отвечает за отображение температур компонентов, рабочих напряжений и скоростей вращения вентиляторов.

ASRock 880-GXH/USB3

В этом разделе мы находим показания двух температурных датчиков, данные о скорости вращения всех пяти вентиляторов, а также четыре индикатора напряжения. Здесь же имеется автоматическое управление скоростью вращения двух из пяти вентиляторов.

И напоследок отметим, что ASRock встроил в BIOS очень полезную функцию обновления прошивки InstantFlash.

Перед тем как перейти к рассмотрению следующей участницы нашего тестирования, подведем промежуточный итог по ASRock 880GXH/USB3. Эта плата может подойти тем, кто собирает недорогой игровой системный блок, не собирается строить CrossFire и готов мириться с отсутствием поддержки SATA-3.

ASUS M4A88TD-V EVO/USB3

Компания ASUS всегда славилась своими продуктами, предназначенными для любителей разгона. Системная плата ASUS M4A88TD-V EVO/USB3 как раз нацелена на энтузиастов с ограниченным бюджетом.


Комплект поставки

Плата поставляется в небольшой коробке, дизайн характерен для изделий ASUS последних серий:

ASUS M4A88TD-V EVO/USB3

Логотип Xtreme Design означает, что «материнка» выполнена на печатной плате с медными проводниками увеличенной толщины, имеет пониженный уровень электромагнитных помех, а продвинутые технологии энергосбережения позволяют экономить потребляемое электричество. Производителем заявлена поддержка DDR3 2000 МГц в режиме разгона. Системная плата ASUS M4A88TD-V EVO/USB3 позволяет разблокировать скрытые ядра и кеш-память благодаря технологии Core Unlocker. Также к услугам пользователя функция Express Gate, которая является облегченной версией одного из Linux-дистрибутивов и предлагает воспользоваться интернет-браузером, службой мгновенных сообщений и просмотром фотографий уже через 10 секунд после включения компьютера.

Комплект поставки представлен на фото.

ASUS M4A88TD-V EVO/USB3

Кроме системной платы в коробке нашлись:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • пара кабелей SATA2.0;
  • шлейф ATA-133;
  • набор разъемов для подключения кабелей передней панели Q-connectors;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя.
Для сборки системного блока вполне достаточно, а большего особо и не требуется.


Дизайн

Системная плата M4A88TD-V EVO/USB3 выполнена на РСВ стандарта АТХ. Расположение элементов плотное, но компоновка продуманная и не вызывает вопросов.

ASUS M4A88TD-V EVO/USB3

Плата построена на наборе системной логики AMD 880G с южным мостом SB850. Встроенное видеоядро Radeon HD4250 имеет выделенный видеобуфер Sideport объемом 128 Мбайт — за эту функцию отвечает микросхема памяти DDR3-1333 H5TQ1G63BFR-12С. Системная плата обладает двумя разъемами PCI-E 2.0 x16, на полной скорости работает только верхний, а к нижнему подведено четыре линии PCI-E 2.0. Это не лучшее решение для построения CrossFire, зато во второй слот можно установить плату обработки физики или RAID-контроллер. Также имеются три слота PCI, но всего один PCI-E x1. Такое соотношение вряд ли можно назвать оптимальным, ведь большинство новых плат расширения выпускаются именно для PCI-E.

Дисковая подсистема полностью соответствует современным требованиям: пять разъемов SATA 6Gb/s с возможностью организации RAID массивов различного уровня, один eSATA3.0 и разъем АТА-133. Последний реализован благодаря наличию контроллера VIA VT6330, который также отвечает за два порта IEEE1394 (один порт на задней панели, один в виде контактной площадки на РСВ). Порты SATA непривычно смещены почти под самые слоты ОЗУ, зато такая схема расположения не помешает подключению накопителей даже при использовании видеокарт повышенной длины. Системная плата поддерживает высокоскоростную последовательную шину USB3.0, для этого имеется контроллер NEC µPD720200. Южным мостом обеспечивается функционирование 12 портов USB2.0: четыре на задней панели, еще восемь распаяны на печатной плате. Звуковая подсистема построена на восьмиканальном HD-аудиокодеке Realtek ALC892. За сеть отвечает гигабитный контроллер Realtek 8111E. Плата не имеет поддержки FDD, а вот порт СОМ можно при особом желании вывести на заднюю панель, достаточно лишь подключить «косичку» к соответствующему разъему на РСВ.

Система охлаждения ASUS M4A88TD-V EVO/USB3 заслуживает особого внимания. Солидные радиаторы охлаждают северный мост и преобразователь напряжения, это должно положительно сказаться на стабильности работы при разгоне.

ASUS M4A88TD-V EVO/USB3

Южный мост охлаждается небольшим плоским радиатором, который вполне справляется со своими обязанностями. Но не стоит забыть, что даже самым лучшим радиаторам нужен обдув, так что позаботьтесь о вентиляции внутри корпуса системного блока, особенно при разгоне. Что же до разгона, то плата отлично подготовлена к работе в нештатных режимах. Для этого инженеры ASUS применили несколько необычных решений, облегчающих разгон системы. Взгляните на область в районе слотов DIMM:

ASUS M4A88TD-V EVO/USB3

Обратим ваше внимание на тумблера Core Unlocker и Turbo key II и маленькую кнопку MemOK. Если с первым тумблером вопросов не возникает, он включает функцию разблокировки скрытых резервов процессоров AMD, то на остальных двух мы остановимся подробнее. Turbo key II включает автоматический разгон, а MemOK позволяет загрузиться даже в том случае, если в BIOS выставлены нерабочие параметры ОЗУ. Эти маленькие помощники могут существенно облегчить кропотливый процесс подбора максимальных параметров разгона.

Подсистема питания ASUS M4A88TD-V EVO/USB3 выглядит чрезвычайно эффектно, и, мы надеемся, так же эффективно работает. VRM процессора построен по схеме «8+2», где восемь фаз питают вычислительные ядра, а оставшиеся две — встроенный в процессор северный мост. Схема управляется парой загадочных контроллеров EPU ASP0902 и PEM ASP0910. Увы, в сети нет информации и производителе и рабочих характеристиках указанных чипов. Сама же схема преобразователя выглядит следующим образом:

ASUS M4A88TD-V EVO/USB3

В цепях VRM, да и в целом на плате, применяются только высококачественные конденсаторы с полимерным электролитом. Заметим, что применение качественной элементной базы становится нормой для большинства современных компьютерных комплектующих. Преобразователь напряжения процессора получает питание от дополнительного восьмиконтактного разъема EPS12V. Такая мощная подсистема питания позволяет производителю заявлять поддержку любых процессоров AMD с тепловыделением до 140 Вт включительно. На этом фоне наличие всего трех разъемов для включения вентиляторов выглядит более чем странно.

Задняя панель ASUS M4A88TD-V EVO/USB3 содержит все необходимое для подключения периферии.

ASUS M4A88TD-V EVO/USB3

Здесь мы можем наблюдать полный набор разъемов для подключения мониторов: DVI, HDMI и D-SUB. Четыре порта USB 2.0, два порта USB 3.0 и разъем FireWire. На заднюю панель также выведен eSATA 3.0. Звуковая подсистема представлена шестью аналоговыми разъемами и оптическим выходом S/PDIF. Не забыт даже PS/2, что обрадует владельцев клавиатур, имеющих этот интерфейс. От рассмотрения дизайна и возможностей расширения мы переходим к BIOS.


BIOS Setup

Несмотря на применение в прошивке кода America Megatrend Inc., компания ASUS традиционно использует горизонтальную организацию меню BIOS Setup. На наш взгляд такое устройство по удобству ничем не отличается от меню, где разделы собраны в два столбца, а скорее является делом привычки и личных предпочтений. После входа в BIOS мы попадаем в раздел Main. В нем доступно изменение даты/времени, а также режим работы SATA-контроллера (IDE/RAID/AHCI), поэтому мы не будем останавливаться на нем подробно, а сразу перейдем к AI Tweaker.

ASUS M4A88TD-V EVO/USB3

ASUS M4A88TD-V EVO/USB3

Именно в этом разделе собраны все основные настройки, отвечающие за разгон компонентов. Доступно управление базовой частотой, множителями процессора и встроенного северного моста, частотой шины НТ. Имеется функция повышения тактовой частоты интегрированного видеоядра. Здесь же содержатся функции авторазгона, работу которых мы обязательно проверим. Регулируется все основные напряжения, их перечень велик, а диапазоны изменения так впечатляют, что BIOS предупреждает об установке опасных значений.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage –0,3...+0,5 0,003125
CPU/NB Voltage –0,3...+0,5 0,003125
CPU VDDA Voltage 2,5–2,8 0,1
DRAM Voltage 1,2–2,445 0,015
HT Voltage 1,2–1,4 0,01
NB Voltage 1,2–1,83 0,01
NB 1.1V Voltage 1,1–1,4 0,1
NB 1.8V Voltage 1,8–1,9 0,1
SB Voltage 1,1–1,4 0,1
SidePort Voltage 1,5–1,8 0,1

Будьте предельно осторожны в экспериментах по разгону на плате ASUS M4A88TD-V EVO/USB3, так как мощная подсистема питания и возможности BIOS могут вывести из строя комплектующие за считанные секунды!

На фоне буйства настроек напряжений подраздел настройки таймингов ОЗУ выглядит скромно.

ASUS M4A88TD-V EVO/USB3

Впрочем, и этого перечня вполне хватает для тонкой настройки. Тем паче, что большинство пользователей оставляют незнакомые параметры в значении «Auto».

Управление функциями процессора сосредоточено в меню Advanced.

ASUS M4A88TD-V EVO/USB3

Именно здесь можно активировать TurboCore, Cool’n’Quite, C1E, а также задействовать скрытые ядра и даже отключить отдельные вычислительные блоки.

Мы не станем рассматривать все многообразие подменю раздела Advanced а лишь отметим, что именно в нем содержатся опции управления встроенным видеоядром и дополнительными контроллерами.

Не менее интересен раздел системного мониторинга Power:

ASUS M4A88TD-V EVO/USB3

Перечень опций весьма скромный: два показания температур, три тахометра, да контроль четырех основных напряжений. Имеется управление скоростью вращения двух из трех вентиляторов.

Как и большинство системных плат, ASUS M4A88TD-V EVO/USB3 умеет сохранять профили настроек BIOS. Для этого в меню Tools имеется подраздел O.C. Profile. Доступно восемь слотов для сохранения настроек пользователя.

ASUS M4A88TD-V EVO/USB3

Остается лишь добавить, что инженеры ASUS снабдили плату встроенной утилитой для обновления прошивки ASUS EZ Flash 2, которая имеет одну неприятную особенность: отсутствует возможность возвратиться на предыдущие версии BIOS.

Промежуточный итог таков, что ASUS выпустил отличную плату с явным прицелом на энтузиастов разгона. ASUS M4A88TD-V EVO/USB3 станет отличным выбором для тех, кто не ищет компромиссов в функциональности, надежности и качестве, но готов отказаться от полноценного CrossFire.

MSI 890GXM-G65

Компания MSI предоставила для тестов системную плату на чипсете AMD890GX. Этот набор системной логики не слишком отличается от AMD880G: частота встроенного видеоакселератора повышена на 140 МГц и добавлена полноценная поддержка CrossFire. Плата MSI 890GXM-G65 выполнена в формате mATX, но это не ограничивает сферу её применения сборкой бюджетных компактных системных блоков.


Комплект поставки

Дизайн упаковки 890GXM-G65 выполнен в характерном для MSI стиле, такой дизайн стал стандартом для всех системных плат компании, за исключением «эксклюзивных» серий.

MSI 890GXM-G65

Лицевая сторона упаковки, кроме названия модели изделия, содержит минимум дополнительной информации. Несколько логотипов фирменных технологий сообщают нам о том, что системная плата поддерживает процессоры AMD Socket AM3, имеет технологию энергосбережения APS (Active Phase Switching) и функцию авторазгона OC Speed. Во всех электрических цепях применяются только конденсаторы с полимерным электролитом, что должно положительным образом сказаться на надежности и долговечности. Взгляните на набор аксессуаров:

MSI 890GXM-G65

Комплект поставки включает:
  • заглушка на заднюю панель I/O shield;
  • один кабель SATA2.0;
  • шлейф ATA-133;
  • переходник питания Molex-to-SATA;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя (не показано на фото).
Производитель отчего-то пожадничал, и не положил второй кабель SATA. Честно говоря, комплект слабо соответствует стандартам среднего ценового диапазона, к которому принадлежит исследуемая плата MSI.


Дизайн

И если комплект поставки 890GXM-G65 нас несколько разочаровал, то качество изготовления вопросов не вызывает. Несмотря на скромные размеры, а плата выполнена на РСВ формата Micro ATX, дизайн выглядит очень добротно.

MSI 890GXM-G65

MSI 890GXM-G65 построена на наборе системной логики AMD890GX + SB850. Серверный мост является старшей моделью в линейке интегрированных чипсетов AMD. Он поддерживает 22 линии PCI-E 2.0 и позволяет строить системы CrossFire по схеме «8+8». Инженеры MSI использовали возможности системной логики по максимуму — на плате расположены два слота PCI-E 2.0 x16. Первый по счету слот PCI-E x16 работает на полной скорости только при одной установленной видеокарте. В случае добавления второго видеоадаптера он переключается в режим х8, отдавая еще восемь линий PCI-E второму слоту. AMD890GX имеет встроенное видеядро Radeon HD4290, которое является самым мощным решением AMD на сегодняшний день. Для повышения производительности встроенного видео реализован выделенный видеобуфер Sideport на 128 Мбайт — его роль выполняет микросхема DDR3-1333 Hynix H5TQ1G63BFR-12С. MSI 890GXM-G65 имеет по одному слоту PCI-E x1 и PCI. Не густо, но не забываем что перед нами решение mATX.

Благодаря использованию SB850, дисковая подсистема позволяет подключить пять устройств SATA третьей генерации с возможностью организации RAID-массивов, шестой порт выведен на заднюю панель для подключения устройств eSATA 3.0. Поддержка двух каналов ATA-133 обеспечивается дополнительным контроллером JMicron JMB368. Для подключения периферии служат 12 портов USB2.0, а благодаря контроллеру NEC µPD720200 поддерживаются еще два порта USB, но уже версии 3.0. За работу Gigabyte Ethernet отвечает Realtek 8111DL, звуковая подсистема построена на HD-кодеке Realtek ALC889. Есть поддержка COM-порта, но не хватает FireWire. Плата имеет пару DIP-переключателей, которые управляют функцией OC Speed. Комбинируя положения этих переключателей можно легко добиться увеличения базовой частоты до 20%.

Плата имеет продуманную систему охлаждения. Преобразователь напряжения процессора и северный мост накрыты радиаторами, которые соединены тепловой трубкой.

MSI 890GXM-G65

Южный мост имеет очень скромное тепловыделение, а потому для его охлаждения хватает компактного плоского радиатора. Но мы не перестанем повторять: для работы радиаторов необходима вентиляция, что особо актуально в условиях компактных корпусов mATX.

Силовая подсистема MSI 890GXM-G65 позволяет устанавливать даже самые мощные процессоры AMD с энергопотреблением до 140 Вт включительно. Этот факт становится очевидным, достаточно взглянуть на VRM центрального процессора:

MSI 890GXM-G65

Пятифазный преобразователь управляется ШИМ-контроллером isl6323A производства Intersil. MSI «разбаловала» нас применением интегральных сборок DrMOS, но это остается прерогативой старших моделей. VRM построен с использованием обычных MOSFET, но это ничуть не мешает ему справляться со своими обязанностями даже при разгоне шестиядерных процессоров. Несколько огорчает использование четырехконтактного разъема дополнительного питания, так что в экспериментах по разгону не стоит увлекаться чрезмерным повышением питающих напряжений. Также некоторое удивление вызывает наличие всего двух разъемов для подключения вентиляторов, один из которых поддерживает управление скоростью вращения методом ШИМ (широтно-импульсной модуляции).

Задняя панель имеет следующую конфигурацию:

MSI 890GXM-G65

Все просто: четыре USB2.0, два USB3.0, eSATA 3.0, комбинированный разъем PS/2 и RJ-45 гигабитной сети. Присутствуют также полный набор видеовыходов и аудиоразъемов, не забыт оптический S/PDIF. Однако не обошлось и без «ложки дегтя». Для плат, назначение которых работа в медиацентре, крайне желательно наличие поддержки IEEE 1394. Учитывая копеечную стоимость контроллера FireWire такая экономия остается для нас загадкой. Оставим дизайн MSI 890GXM-G65 и перейдем к изучению BIOS Setup.


BIOS Setup

Прошивка основана на коде AMI, но, в отличии от плат ASRock и ASUS, имеет традиционный внешний вид. Организация и функциональность BIOS похожи на таковые у MSI 870A Fusion Power Edition. Именно поэтому мы подробно остановимся только на разделах, отвечающих за разгон и системный мониторинг. Все основные опции тонкой настройки быстродействия находятся в разделе Cell Menu.

MSI 890GXM-G65

MSI 890GXM-G65

MSI 890GXM-G65

MSI 890GXM-G65

Здесь сосредоточены настройки работы процессора, ОЗУ, базовой частоты, интегрированного видеоядра, а также регулировки питающих напряжений всех основных узлов системной платы. Диапазоны установки и шаг изменения напряжений представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU VDD Voltage 1,1–1,475 0,0125
CPU-NB VDD Voltage 1,1–1,475 0,0125
CPU Voltage Зависит от CPU Vdd Зависит от CPU Vdd
CPU-NB Voltage Зависит от CPU-NB Vdd Зависит от CPU-NB Vdd
DRAM volrage 0,965–2,45 0,004–0,008
NB Voltage 1,048–1,65 0,004–0,008
SB Voltage 0,88–1,39 0,004–0,008

В раздел H/W Monitor находятся показания датчиков состояния системы:

MSI 890GXM-G65

Контролируются две температуры, две скорости вращения вентиляторов и четыре основных напряжения. Вентиляторы имеют функцию автоматического управления оборотами в зависимости от температуры. Для подавляющего большинства пользователей функциональность этого раздела вполне достаточна.

Как и большинство современных плат MSI 890GXM-G65 имеет встроенную систему сохранения профилей. Вы можете сохранить до шести комбинаций параметров BIOS, а в случае неудачного разгона плата услужливо предлагает загрузить любой из профилей без захода в BIOS. И, конечно, имеется встроенная программа для обновления прошивки M-Flash.

После подробного знакомства с платой четко вырисовывается предназначение MSI 890GXM-G65: работа в составе компактных игровых станций с возможностью построения CrossFire, или использование как основы для мощного и функционального HTPC.

Разгонный потенциал

Все три участницы нашего сегодняшнего обзора обладают неплохими задатками в плане разгона и наши эксперименты это подтвердили. Для начала разрешите ознакомить вас с методикой разгона. При поиске максимальной базовой частоты мы устанавливаем множитель процессора в значение х10, отключаем Turbo Core, C’n’Q и C1E. Множители NB и НТ устанавливаются в значения х8. В процессе разгона используется пара модулей DDR3 PC-10660 2x1 ГБ от Take-Ms, которые абсолютно стабильно работают на частоте 1660 МГц с задержками 9-9-9-28-2Т при напряжении 1,6 В. Исследование разгонного потенциала процессора зависит от успехов в увеличении частоты тактового генератора, поэтому алгоритм действий выбирается под каждый конкретный случай. Но есть и ряд общих моментов: мы не подаем на процессор напряжения Vcore выше 1,5 В и стараемся удерживать частоты HT и NB не выше 2700 МГц. Также в процессе исследования проверяются функции авторазгона, но только в том случае, если прирост частоты превышает 20%. Иначе такой авторазгон не имеет практического смысла.

Начнем с ASRock 880GXH/USB3. Разгон нашего тестового Phenom II X6 1055Т оказался ограничен возможностями платы в подъеме базовой частоты. Несмотря на все ухищрения, мы не смогли преодолеть отметку в 268 МГц. Для ОЗУ был выбран весьма щадящий режим: 1430 МГц при задержках 9-9-9-28-2Т, так что не это стало сдерживающим фактором.

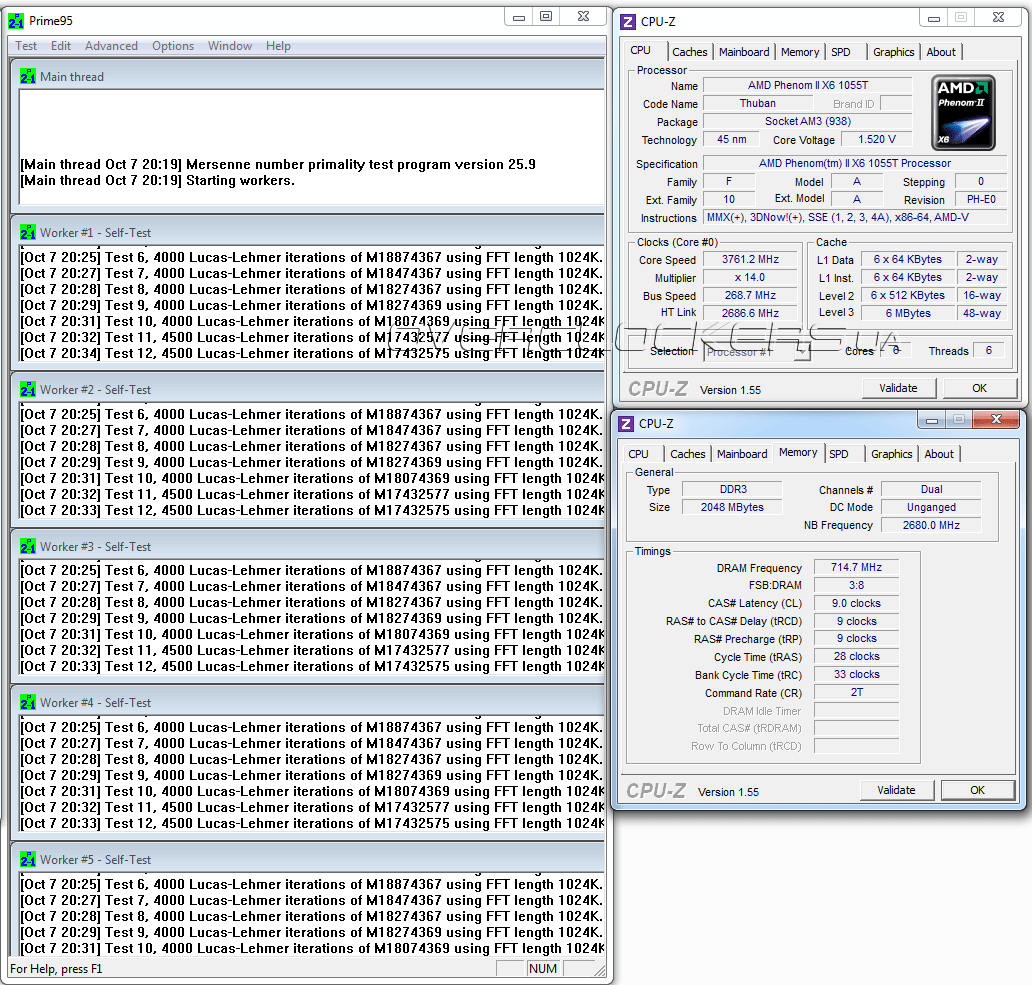

Максимальный же разгон процессора составил 3760 МГц для вычислительных ядер и 2680 МГц для контроллера памяти и кеша L3. При таких параметрах система проходила длительный стресс-тест Prime95.

ASRock 880GXH/USB3

Для повышения стабильности было установлено напряжение Vcpu, равное 1,48125 В, а на северный мост подано 1,275 В. В процессе работы плата сильно завышала напряжение, программа CPU-Z фиксировала Vcpu на уровне 1,52 В, так что будьте внимательны и не забывайте контролировать это параметр.

«Материнка» ASRock обрадовала неплохим автоматическим разгоном. В зависимости от установленного CPU пользователю доступен выбор одного из профилей быстродействия. Мы получили стабильный авторазгон тестового Phenom II X6 1055Т до 3640 МГц! Это совсем немного не дотягивает до результатов, полученных кропотливым подбором параметров в ручном режиме. Таким образом, пользователь может увеличить частоту процессора на целых 30% буквально «в одно касание». Но при этом придется смириться с отключением энергосберегающих технологий и Turbo Core.

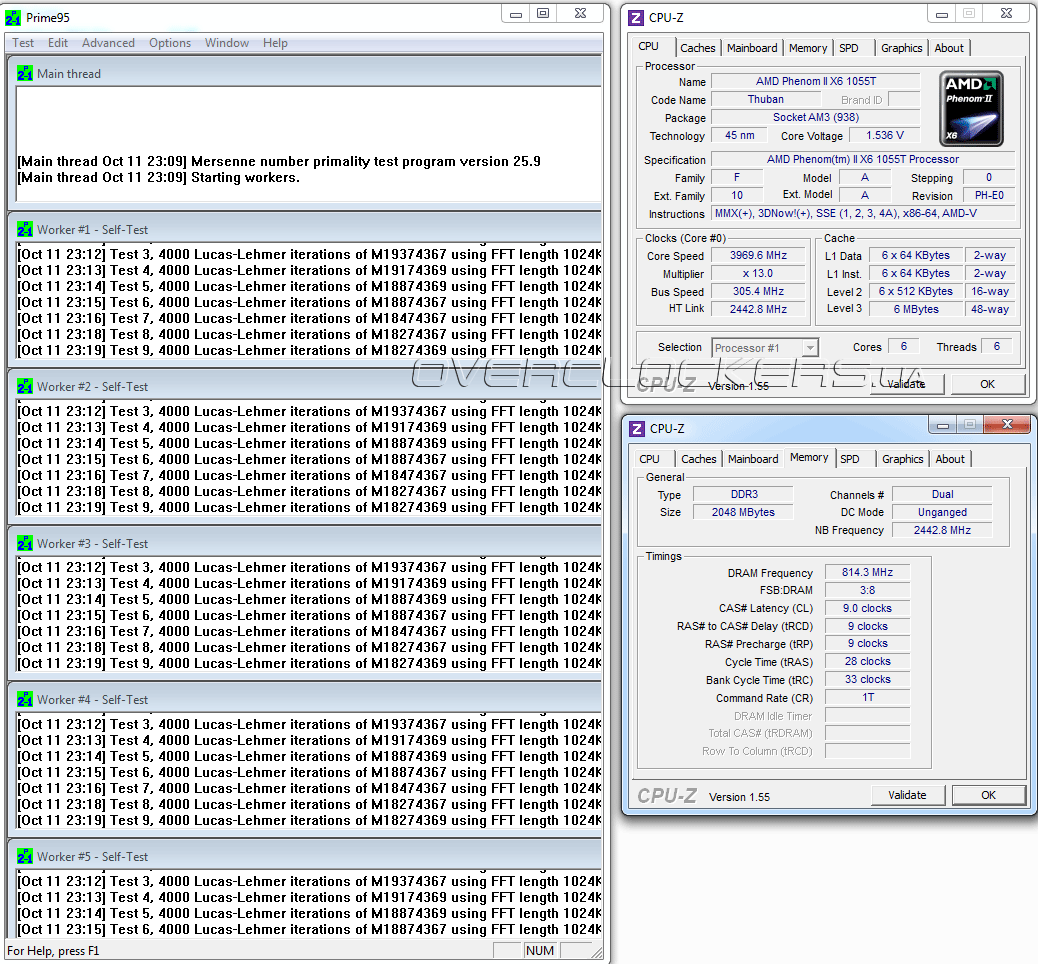

С самого начала тестирования мы возлагали на ASUS M4A88TD-V EVO/USB3 большие надежды, которые плата полностью оправдала. Потенциал увеличения базовой частоты составил 335 МГц! В процессе тестов выяснилось, что включение LoadLine calibration в CMOS Setup делает абсолютно бесполезной тонкую подстройку напряжения Vcpu. Под нагрузкой значение Vcpu возростало до 1,52-1,536 В независимо от значения, выставленного в BIOS. Отключение же LoadLine calibration приводило к просадкам напряжения и перегрузкам системы. Но это не единственный нюанс, с которым мы столкнулись в процессе тестов. Вторая особенность платы — интеллектуальная защита от перегрева процессора. При достижении температуры процессора 59 °C частота и напряжения понижались. Такая забота о пользователе похвальна, однако мы бы хотели иметь ручное управление данной функцией в BIOS.

После улучшения охлаждения (был обеспечен дополнительный приток свежего воздуха) тестовый экземпляр Phenom II X6 1055Т разогнался до впечатляющих 3965 МГц (305 х 13 МГц) при повышении напряжения Vcpu до 1,485 В. По показаниям CPU-Z на процессор подавалось напряжение 1,536 В, что и позволило удержать стабильность работы системы.

ASUS M4A88TD-V EVO/USB3

Следует отметить, что длительная работа CPU c таким напряжением может привести к деградации и даже выходу кристалла из строя. Именно поэтому мы допускаем работу системы в таком режиме только для проведения экспериментов. Во время разгона ОЗУ функционировала на частоте 1628 МГц с задержками 9-9-9-28-1Т при напряжении 1,6 В. Частота шины НТ равнялась частоте работы ИКП и составляла 2440 МГц. Несмотря на некоторые огрехи в работе BIOS ASUS M4A88TD-V EVO/USB3 продемонстрировала значительный запас прочности и может быть рекомендована энтузиастам экстремального разгона.

А вот с авторазгоном у платы не заладилось. Все дело в том, что при включении соответствующей функции в BIOS тактовая частота процессора увеличивается до 3260 МГц, но ему вовсе и не требуется повышения питающих напряжений для работы в таком режиме. В то же время «материнка» устанавливает Vcore на уровне 1,536 В. Эксплуатация в таком режиме недопустима, поэтому мы отказались от проведения дальнейших экспериментов. Вызывает недоумение также выбор режима работы ОЗУ: 932 МГц при задержках 6-6-6-18-1Т. Одним словом, программистам ASUS есть над чем поработать в плане оптимизации алгоритма автоматического разгона.

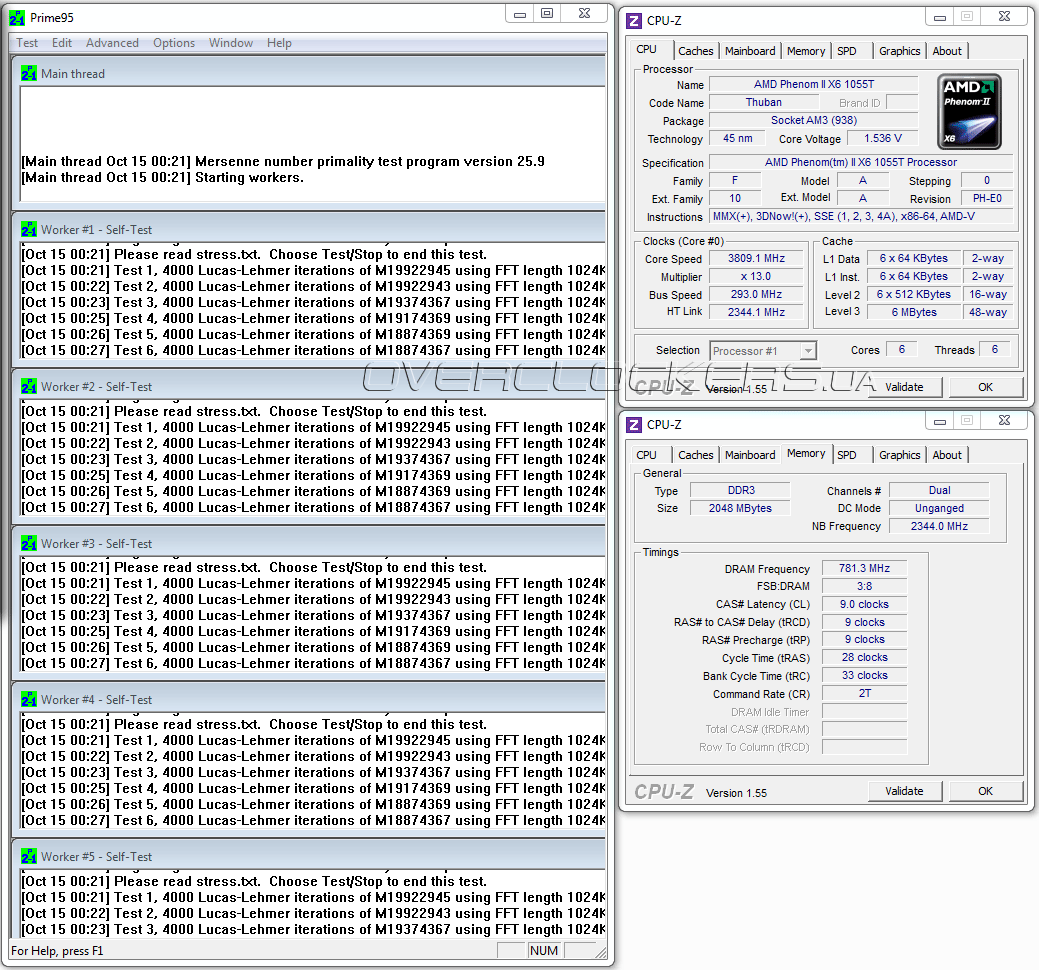

Последняя участница — системная плата от MSI — не вселяла оптимизма, в первую очередь из-за четырехконтактного разъема питания. На наши опасения оказались напрасными и MSI 890GXM-G65 прекрасно справилась с поставленной задачей. Частотный потенциал увеличения HTT оказался равен 295 МГц. Дальнейшее увеличение приводило к ошибкам в тесте Prime95 и даже появлению BSOD. При этом память работала на частоте 1572 МГц при задержках 9-9-9-28-2Т. Это отличный результат, который недостижим даже для некоторых полноразмерных плат. Максимальный же разгон процессора ограничился на отметке 3809 МГц (293 х 13 МГц), встроенный северный мост работал на частоте 2344 МГц.

MSI 890GXM-G65

Для обеспечения стабильности, Vcore было увеличено до 1,5 В, однако плата самостоятельно завышала его до…тех же 1,536 В! Это очень много для ежедневной эксплуатации, поэтому мы рекомендуем подбирать более щадящий режим работы. В любом случае, запаса прочности и возможностей BIOS хватит для серьезного разгона даже шестиядерных Deneb.

Авторазгон на MSI 890GXM-G65 реализован довольно необычным способом, для этого на РСВ распаяны два микропереключателя. Комбинируя их положения можно получить прибавку 10%, 15% или 20% к номинальной частоте. Плата без труда справилась с таким «детским» разгоном, поэтому мы сразу сосредоточились на ручном режиме.

Рассматривая системные платы с интегрированным видео, мы не могли обойти стороной разгонный потенциал видеоускорителей. В BIOS Setup всех трех участниц присутствуют опции управления частотой и напряжением встроенных видеоядер. Результаты всех трех участниц колебались в районе 850-900 МГц, что является типичным результатом для Radeon HD 4250/4290.

Тестовый стенд

Исследование производительности проводилось на тестовом стенде следующей конфигурации:
  • процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер, TC on);
  • кулер: Xigmatek HDT1284S (1400 об/мин);
  • видеокарта: MSI N465GTX Twin Frozr II Golden Edition;
  • память: Take-Ms PC-10660 (DDR3-1333@1600, 2x2 ГБ + 2x1 ГБ);
  • жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Перед началом тестов мы обновили прошивки на всех трех системных платах:
  • ASRock 880-GXH/USB3 BIOS 1.20 от 24.06.2010;
  • ASUS M4A88TD-V EVO/USB3 BIOS 1404 от 21.07.2010;
  • MSI 890GXM-G65 BIOS V1.7 от 07.09.2010.
В качестве точки отсчета в тестах принимала участие Gigabyte GA-880GA-UD3H, основанная на том же наборе системной логики AMD880G с южным мостом SB850. Технологии энергосбережения и Turbo Core тестового Phenom II X6 1055Т были активированы, а обе пары модулей ОЗУ работала на частоте 1600 МГц с задержками 9-9-9-28-1T. Увы, «материнка» ASRock 880-GXH/USB3 не смогла обеспечить стабильную работу в этом режиме, поэтому мы установили Command Rate, равный 2T, что ставит конкурсантку от ASRock в невыгодное положение.

Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), на которую были установлены последние обновления на сентябрь 2010 г. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Для системной платы были установлены драйверы AMD Catalyst 10.9, для видеокарты GeForce GTX 465 использовались новейшие NVIDIA ForceWare 260.63. Список тестового программного обеспечения претерпел несколько изменений и теперь выглядит вот так:
  • Everest 5.50.2136 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • SuperPi 1.5;
  • Fritz Chess Benchmark;
  • WinRAR 3.93 x64 (встроенный тест);
  • Cinebench R11.5 (64bit);
  • x264 HD Benchmark v3.0;
  • 3DMark Vantage 1.0.1;
  • FarCry 2;
  • Resident Evil 5 benchmark;
  • Tom Clancy's H.A.W.X.

Результаты тестирования

Мы стараемся придерживаться одной и той же методики тестирования. Это облегчает понимание материала и позволяет нарабатывать статистику результатов тестирований. Как и прежде, наши разделы поделены на три группы: синтетические тестовые пакеты, прикладные программы и 3D-игры.

Уже традиционно, наше тестирование открывает измерение пропускной способности ОЗУ в диагностическом пакете Lavalys Everest:

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Плата ASRock немного отстает от других участниц, но это можно объяснить установкой CR в значении 2T. Среди оставшихся плат ASUS показывает чуть лучшие результаты. Посмотрим, сохранится ли эта тенденция в реальных приложениях.

Тесты wPrime 2.03 отлично демонстрируют многоядерную эффективность, а SuperPI — работу Turbo Core.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

С работой многопоточных приложений и с функционированием Turbocore проблем нет ни у одной из участниц. Разброс результатов очень мал, что позволяет говорить о случайных отклонениях в процессе сбора результатов.

В группе прикладных программ у нас шахматные расчеты FritzChess Benchmark, архивация WinRar 3.93, рендеринг 3D-моделей в Cinebench 11.5R и сжатие HD-видео кодеком h264.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

По результатам в прикладных программах ASUS и Gigabyte имеют очень близкую производительность, а пара ASRock-MSI отстает от них на доли процентов. Неприятное исключение в виде 3-5% отставания от других участниц неожиданно показывает MSI при выполнении операций архивации. На практике же мизерное различие не будет заметно ни в одном приложении.

Последняя группа тестов включает в себя синтетический Futuremark 3DMark Vantage, шутер от первого лица FarCry2, авиасимулятор Tom Clancy's H.A.W.X. и консольную зомби-мясорубку Resident Evil 5. Измерения производительности в играх проводилось в разрешении 1650х1050, при высоких, но не максимальных параметрах качества. 3DMark Vantage запускался с профилем настроек Performance.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты 3DMark не позволяют выделить однозначного лидера, а вот в играх у нас снова пара победителей и пара проигравших. ASUS и Gigabyte показывают очень близкие результаты и немного обгоняют MSI и ASRock, которые идут ноздря в ноздрю, но несколько позади пелотона лидеров. Это небольшое отставание абсолютно незаметно на глаз и никак не сказывается на комфортности игрового процесса.


Выводы

Пора подводить выводы тестирования этой разношерстной компании. Как мы убедились в процессе тестирования, все три платы имеют свои неоспоримые преимущества и заслуживают своего места в системных блоках различных категорий пользователей. Мы не станем выделять в отдельное преимущество наличие мощного и современного интегрированного видеоакселератора, так как это качество присуще каждой из участниц в одинаковой мере.

Начнем с ASRock 880-GXH/USB3 — неплохого продукта верхней части бюджетного диапазона. Преимущества:
  • поддержка USB3.0;
  • наличие АСС;
  • продуманная система охлаждения;
  • пять разъемов для подключения вентиляторов;
  • неплохие задатки для разгона.
Плата не лишена и ряда недостатков, но все они связаны с неоптимальной прошивкой:
  • завышение напряжения Vcore;
  • нестабильность работы ОЗУ с СR=1T;
  • малое количество регулировок питающих напряжений.
Эта плата станет отличной основой для построения современного игрового ПК начального уровня, причем наличие встроенного видеоядра позволит подождать с покупкой дискретной видеокарты, а неплохие задатки разгона и наличие АСС можно поиграть в лотерею с покупкой младших моделей AMD. Отсутствие поддержки SATA 6Gb/s глупо записывать в недостатки, стоит лишь вспомнить о цене платы.

Следующая участница — ASUS M4A88TD-V EVO/USB3 могла бы получить награду, если бы не странное поведение платы в разгоне. Преимущества:
  • поддержка USB3.0 и SATA 3.0;
  • CoreUnlocker;
  • мощнейшая подсистема питания;
  • эффективная система охлаждения
  • богатейшие настройки BIOS;
  • выдающиеся результаты разгона;
  • высокий средний уровень быстродействия.
Недостатки связаны, в первую очередь, с недоработками прошивки:
  • неотключаемая защита от перегрева;
  • завышение питающих напряжений;
  • всего три разъема для подключения системных вентиляторов.
Несмотря на некоторые недочеты ASUS M4A88TD-V EVO/USB3 будет неплохим выбором для энтузиастов, которые не боятся экспериментов с предельным разгоном и привыкли получать максимальную отдачу от каждой вложенной копейки. Повторимся, стоит программистам ASUS приложить совсем немного усилий и может выйти новый бестселлер, подобно легендарным Р4Р800.

Последняя участница нашего тестирования MSI 890GXM-G65 обладает неплохим набором качеств, которые выделяют её из рядов конкурирующих решений формата mATX. Преимущества:
  • наличие USB3.0 и SATA 3.0;
  • возможность разблокировки скрытых ядер;
  • полноценный CrossFire x8+x8;
  • качественная система охлаждения;
  • широкие возможности настройки BIOS;
  • неплохой разгонный потенциал.
Недостатков совсем немного, и они не фатальные:
  • всего два коннектора для подключения вентилятора;
  • отсутствие FireWire;
  • уровень производительности несколько ниже, чем у конкурентов;
  • очень слабый комплект поставки.
Первые два недостатка уже невозможно доработать, кроме как выпускать новую ревизию РСВ, а вот оставшиеся запросто можно исправить. Впрочем, на рынке очень мало системных плат формата mATX с полноценной поддержкой CrossFire и развитыми возможностями для разгона, так что на найденные нами нюансы можно смело закрыть глаза. Наше резюме: MSI 890GXM-G65 незаменима при сборке компактной игровой системы, особенно, если её владелец планирует объединить мощь двух видеоакселераторов AMD Radeon. Плата также может стать отличным выбором при подборе комплектующих для бесшумного медиацентра, но вряд ли подойдет для экстремальной системы в силу конструктивных особенностей, или для бюджетной системы из-за довольно высокой стоимости.

Overclockers.ua - работа без перенагрузок!
