Обзор и тестирование трех системных плат Socket AM3 на интегрированных чипсетах AMD 880G и 890GX

MSI 890GXM-G65

Компания MSI предоставила для тестов системную плату на чипсете AMD890GX. Этот набор системной логики не слишком отличается от AMD880G: частота встроенного видеоакселератора повышена на 140 МГц и добавлена полноценная поддержка CrossFire. Плата MSI 890GXM-G65 выполнена в формате mATX, но это не ограничивает сферу её применения сборкой бюджетных компактных системных блоков.


Комплект поставки

Дизайн упаковки 890GXM-G65 выполнен в характерном для MSI стиле, такой дизайн стал стандартом для всех системных плат компании, за исключением «эксклюзивных» серий.

MSI 890GXM-G65

Лицевая сторона упаковки, кроме названия модели изделия, содержит минимум дополнительной информации. Несколько логотипов фирменных технологий сообщают нам о том, что системная плата поддерживает процессоры AMD Socket AM3, имеет технологию энергосбережения APS (Active Phase Switching) и функцию авторазгона OC Speed. Во всех электрических цепях применяются только конденсаторы с полимерным электролитом, что должно положительным образом сказаться на надежности и долговечности. Взгляните на набор аксессуаров:

MSI 890GXM-G65

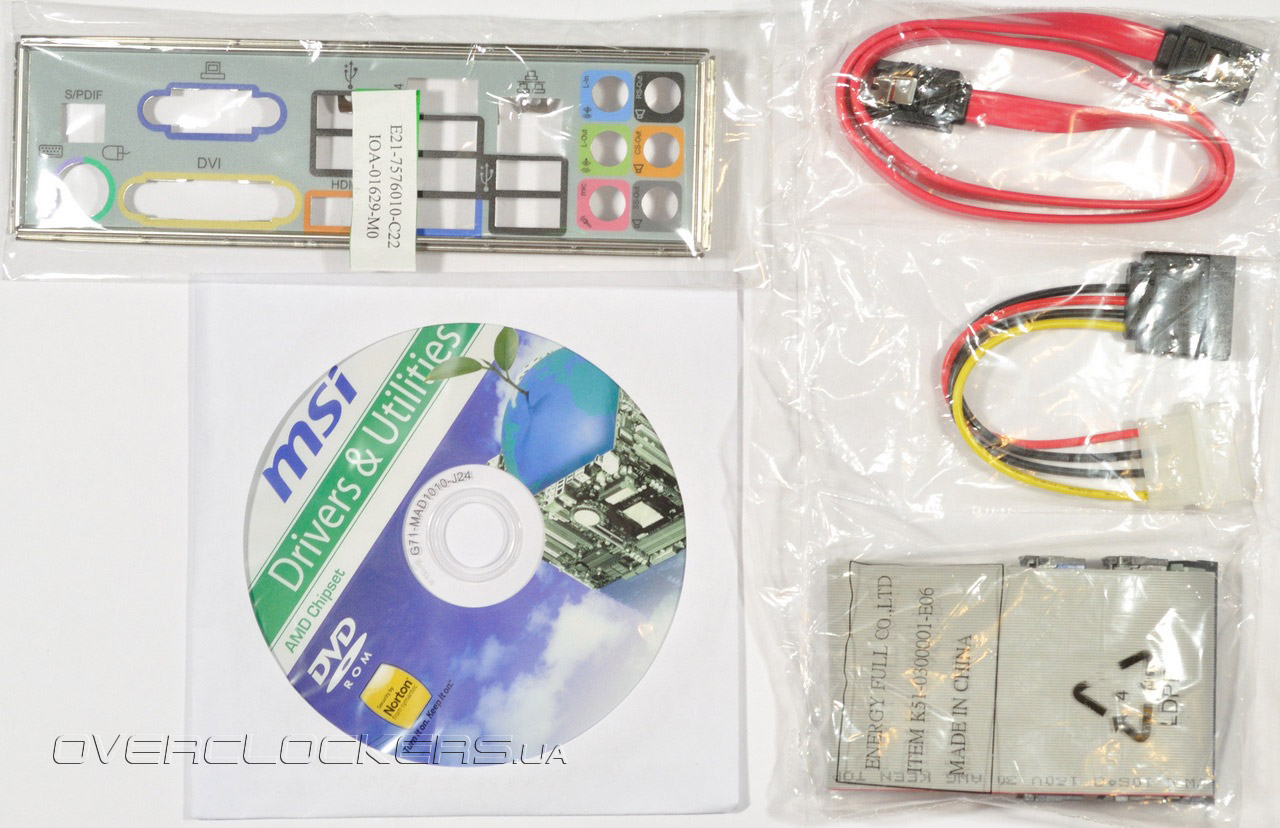

Комплект поставки включает:
  • заглушка на заднюю панель I/O shield;
  • один кабель SATA2.0;
  • шлейф ATA-133;
  • переходник питания Molex-to-SATA;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя (не показано на фото).
Производитель отчего-то пожадничал, и не положил второй кабель SATA. Честно говоря, комплект слабо соответствует стандартам среднего ценового диапазона, к которому принадлежит исследуемая плата MSI.


Дизайн

И если комплект поставки 890GXM-G65 нас несколько разочаровал, то качество изготовления вопросов не вызывает. Несмотря на скромные размеры, а плата выполнена на РСВ формата Micro ATX, дизайн выглядит очень добротно.

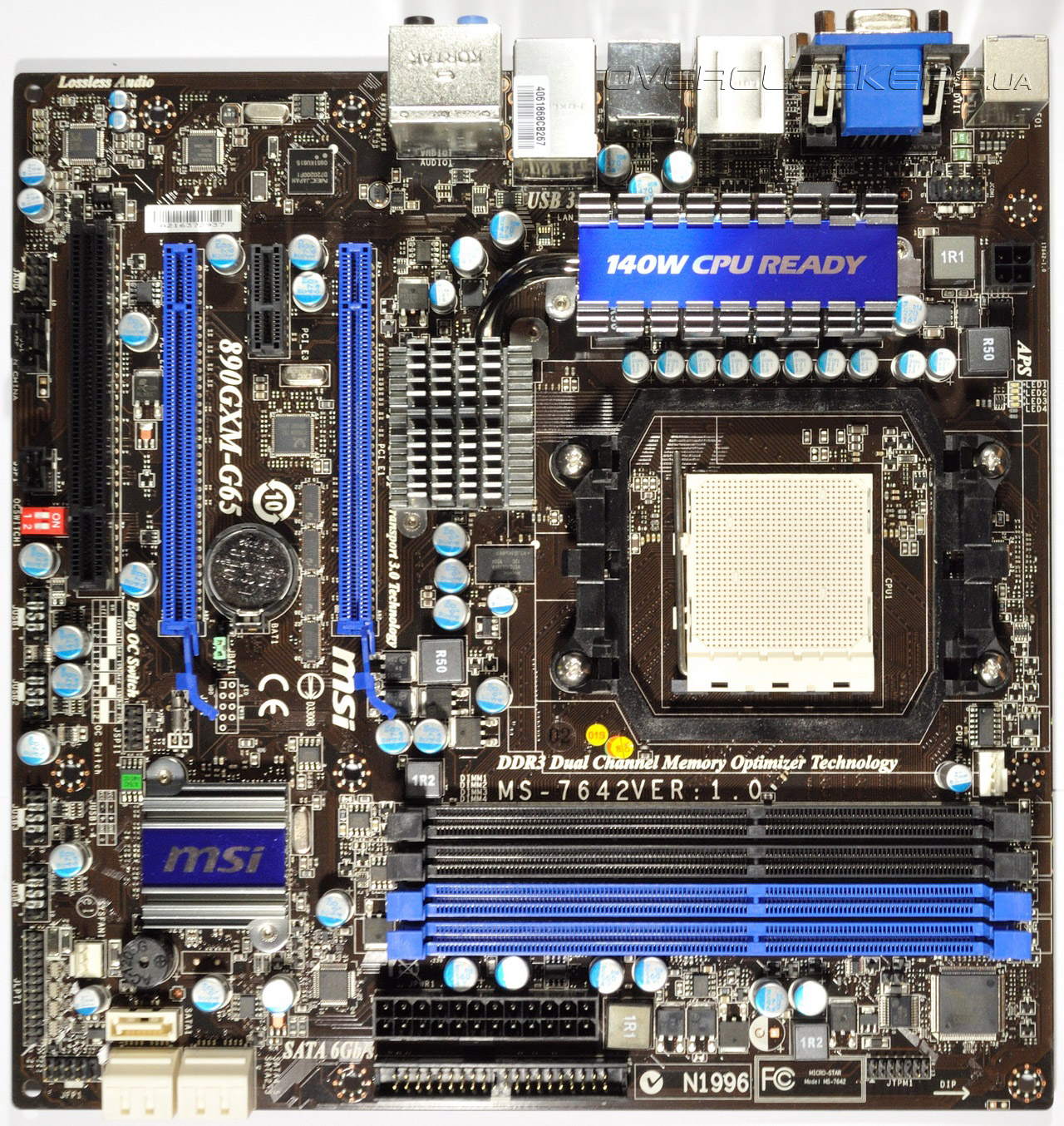

MSI 890GXM-G65

MSI 890GXM-G65 построена на наборе системной логики AMD890GX + SB850. Серверный мост является старшей моделью в линейке интегрированных чипсетов AMD. Он поддерживает 22 линии PCI-E 2.0 и позволяет строить системы CrossFire по схеме «8+8». Инженеры MSI использовали возможности системной логики по максимуму — на плате расположены два слота PCI-E 2.0 x16. Первый по счету слот PCI-E x16 работает на полной скорости только при одной установленной видеокарте. В случае добавления второго видеоадаптера он переключается в режим х8, отдавая еще восемь линий PCI-E второму слоту. AMD890GX имеет встроенное видеядро Radeon HD4290, которое является самым мощным решением AMD на сегодняшний день. Для повышения производительности встроенного видео реализован выделенный видеобуфер Sideport на 128 Мбайт — его роль выполняет микросхема DDR3-1333 Hynix H5TQ1G63BFR-12С. MSI 890GXM-G65 имеет по одному слоту PCI-E x1 и PCI. Не густо, но не забываем что перед нами решение mATX.

Благодаря использованию SB850, дисковая подсистема позволяет подключить пять устройств SATA третьей генерации с возможностью организации RAID-массивов, шестой порт выведен на заднюю панель для подключения устройств eSATA 3.0. Поддержка двух каналов ATA-133 обеспечивается дополнительным контроллером JMicron JMB368. Для подключения периферии служат 12 портов USB2.0, а благодаря контроллеру NEC µPD720200 поддерживаются еще два порта USB, но уже версии 3.0. За работу Gigabyte Ethernet отвечает Realtek 8111DL, звуковая подсистема построена на HD-кодеке Realtek ALC889. Есть поддержка COM-порта, но не хватает FireWire. Плата имеет пару DIP-переключателей, которые управляют функцией OC Speed. Комбинируя положения этих переключателей можно легко добиться увеличения базовой частоты до 20%.

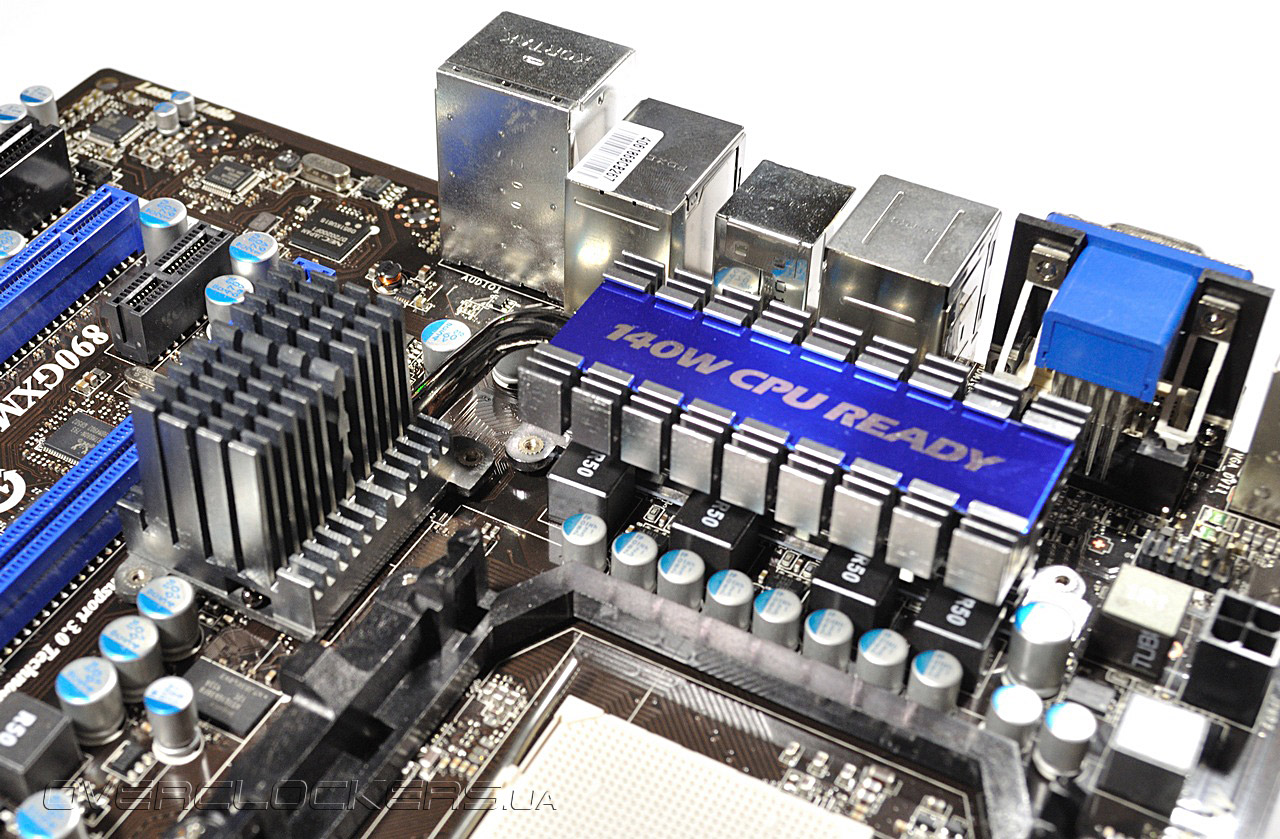

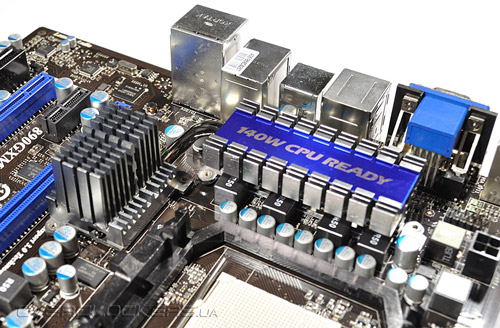

Плата имеет продуманную систему охлаждения. Преобразователь напряжения процессора и северный мост накрыты радиаторами, которые соединены тепловой трубкой.

MSI 890GXM-G65

Южный мост имеет очень скромное тепловыделение, а потому для его охлаждения хватает компактного плоского радиатора. Но мы не перестанем повторять: для работы радиаторов необходима вентиляция, что особо актуально в условиях компактных корпусов mATX.

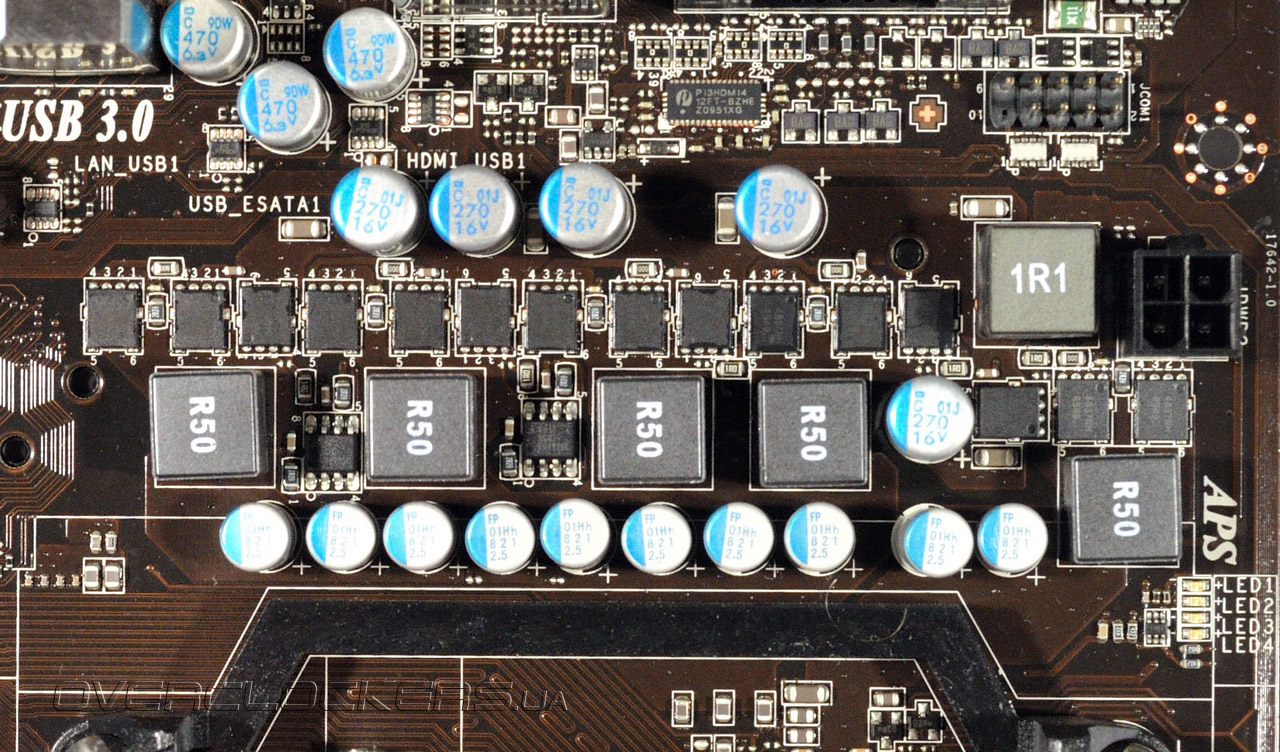

Силовая подсистема MSI 890GXM-G65 позволяет устанавливать даже самые мощные процессоры AMD с энергопотреблением до 140 Вт включительно. Этот факт становится очевидным, достаточно взглянуть на VRM центрального процессора:

MSI 890GXM-G65

Пятифазный преобразователь управляется ШИМ-контроллером isl6323A производства Intersil. MSI «разбаловала» нас применением интегральных сборок DrMOS, но это остается прерогативой старших моделей. VRM построен с использованием обычных MOSFET, но это ничуть не мешает ему справляться со своими обязанностями даже при разгоне шестиядерных процессоров. Несколько огорчает использование четырехконтактного разъема дополнительного питания, так что в экспериментах по разгону не стоит увлекаться чрезмерным повышением питающих напряжений. Также некоторое удивление вызывает наличие всего двух разъемов для подключения вентиляторов, один из которых поддерживает управление скоростью вращения методом ШИМ (широтно-импульсной модуляции).

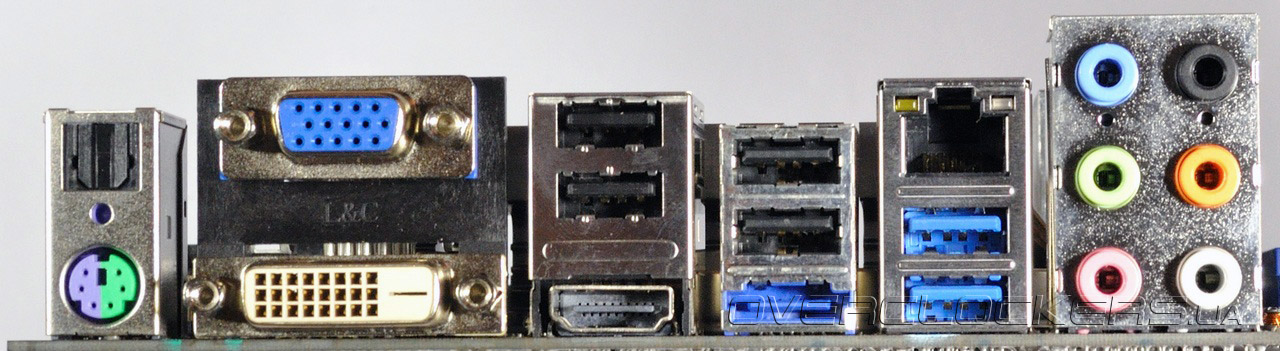

Задняя панель имеет следующую конфигурацию:

MSI 890GXM-G65

Все просто: четыре USB2.0, два USB3.0, eSATA 3.0, комбинированный разъем PS/2 и RJ-45 гигабитной сети. Присутствуют также полный набор видеовыходов и аудиоразъемов, не забыт оптический S/PDIF. Однако не обошлось и без «ложки дегтя». Для плат, назначение которых работа в медиацентре, крайне желательно наличие поддержки IEEE 1394. Учитывая копеечную стоимость контроллера FireWire такая экономия остается для нас загадкой. Оставим дизайн MSI 890GXM-G65 и перейдем к изучению BIOS Setup.


BIOS Setup

Прошивка основана на коде AMI, но, в отличии от плат ASRock и ASUS, имеет традиционный внешний вид. Организация и функциональность BIOS похожи на таковые у MSI 870A Fusion Power Edition. Именно поэтому мы подробно остановимся только на разделах, отвечающих за разгон и системный мониторинг. Все основные опции тонкой настройки быстродействия находятся в разделе Cell Menu.

MSI 890GXM-G65

MSI 890GXM-G65

MSI 890GXM-G65

MSI 890GXM-G65

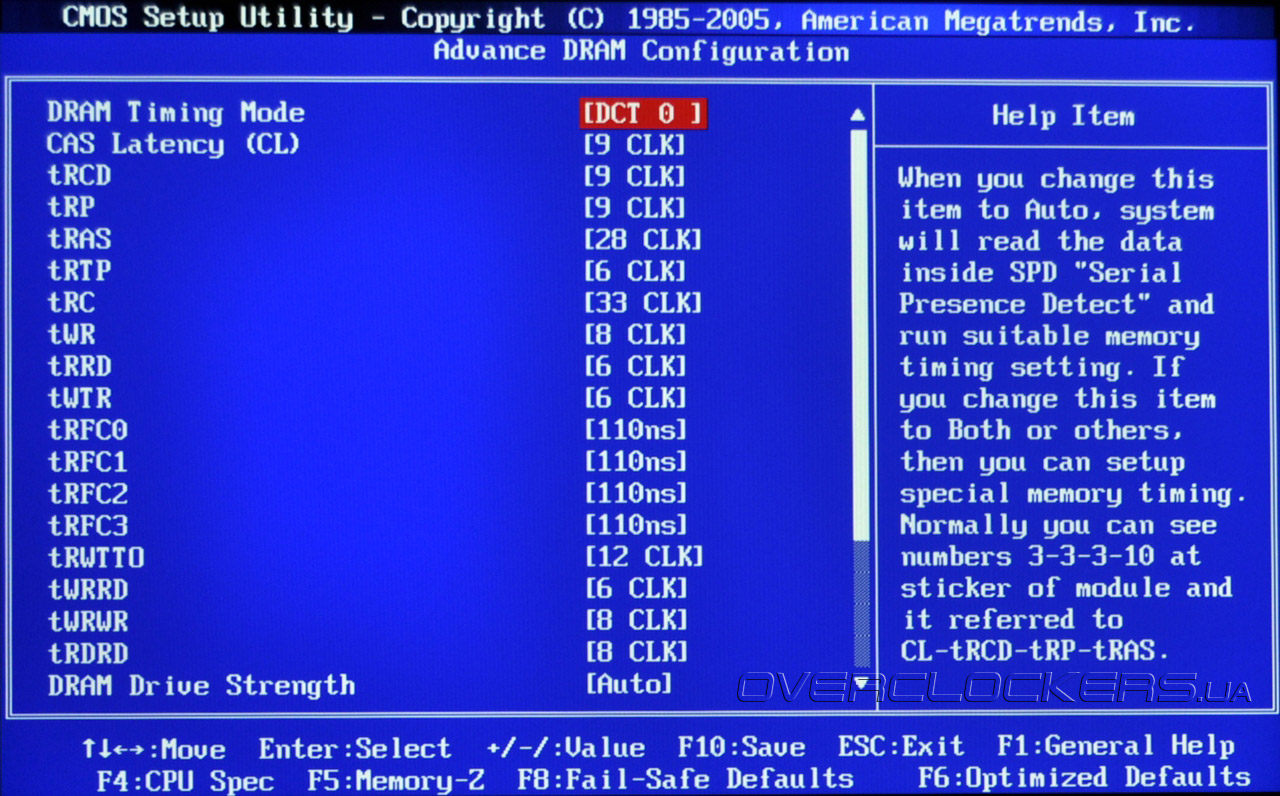

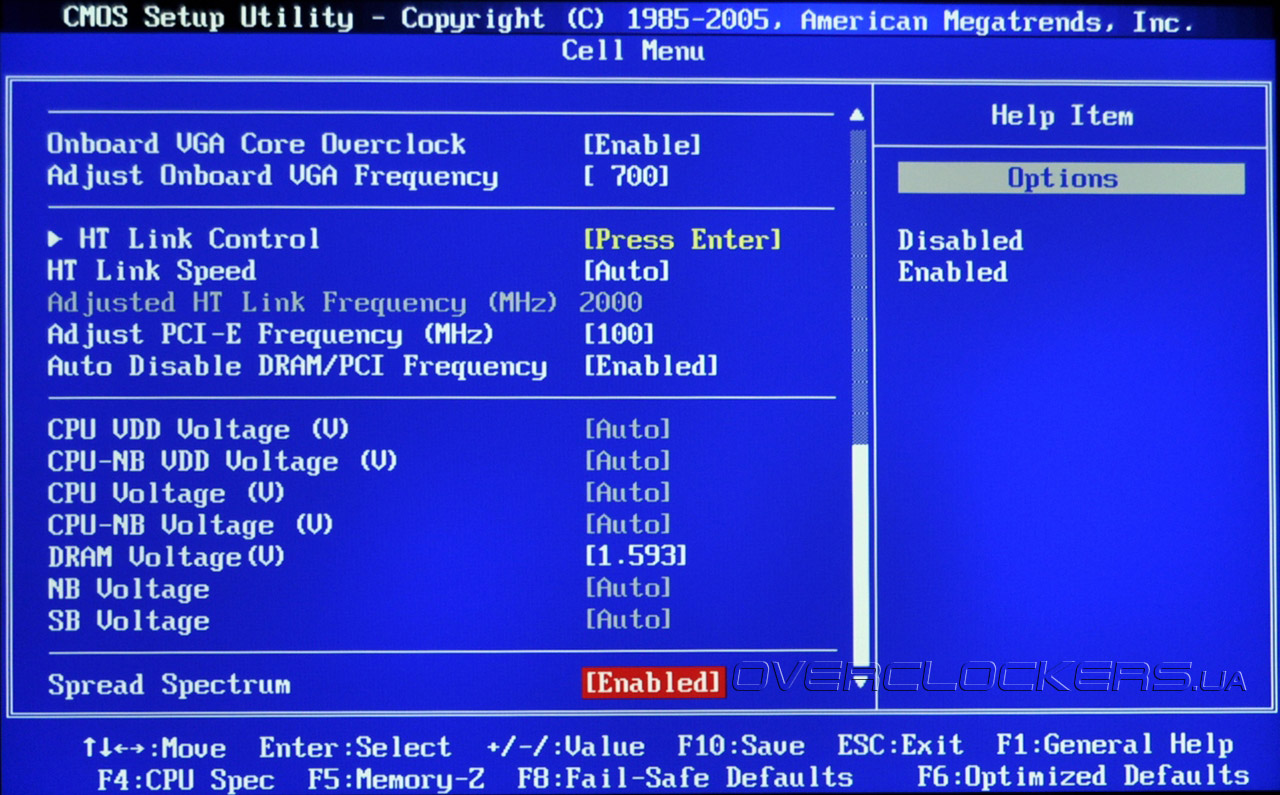

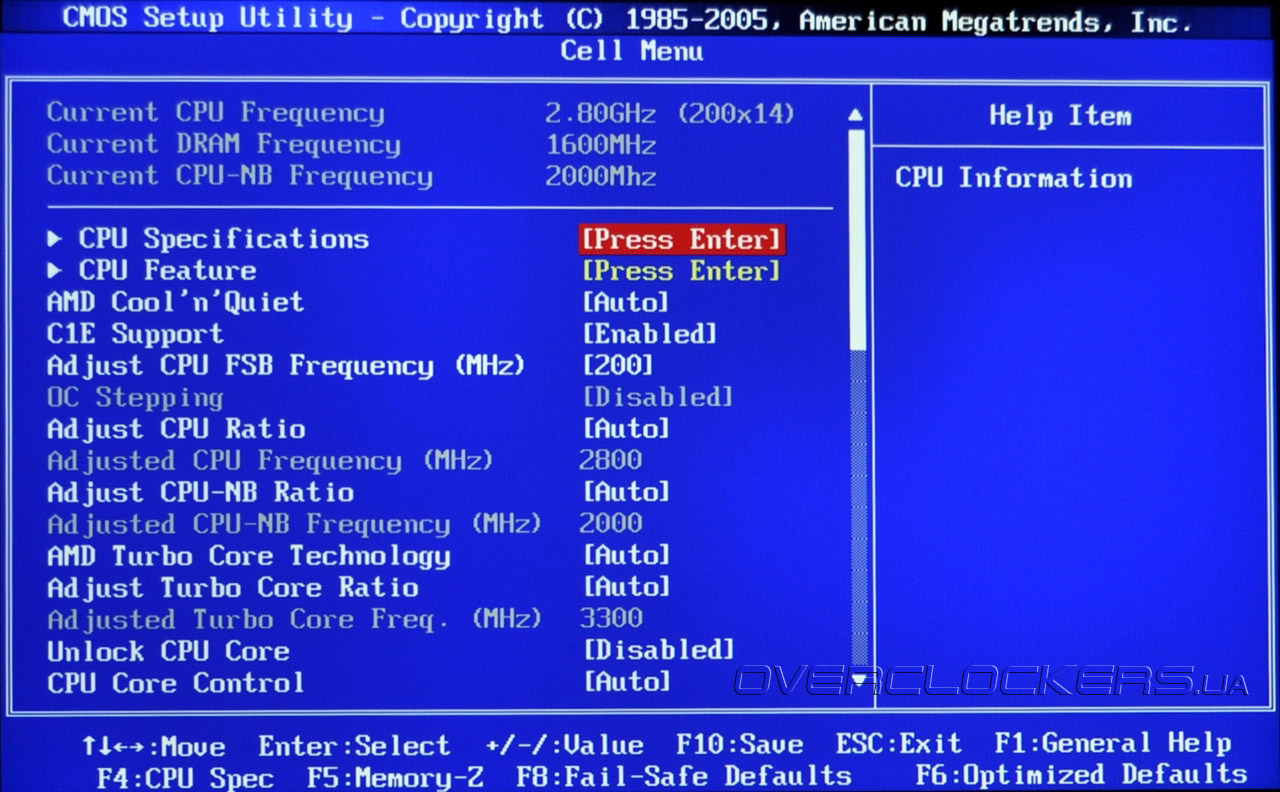

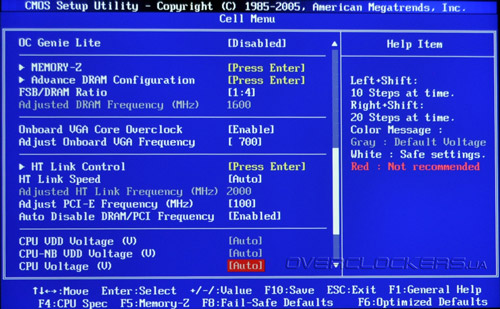

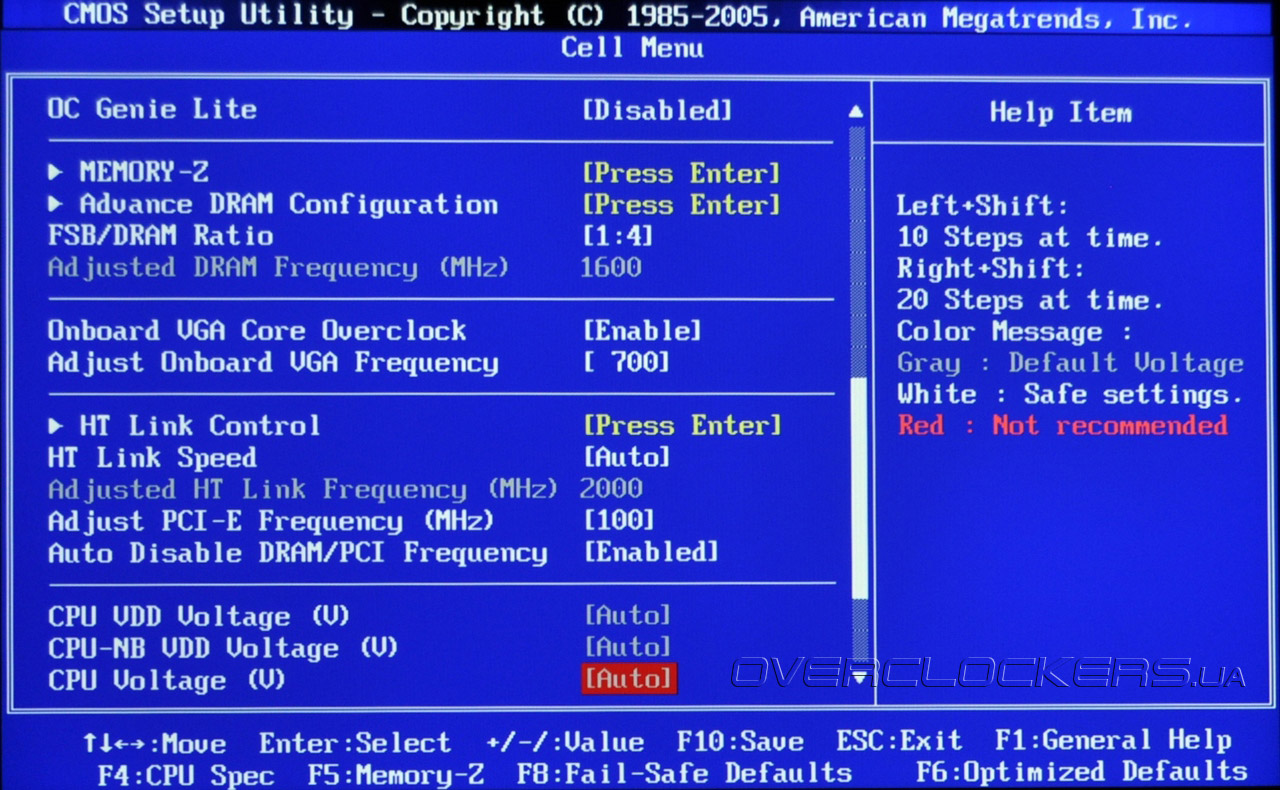

Здесь сосредоточены настройки работы процессора, ОЗУ, базовой частоты, интегрированного видеоядра, а также регулировки питающих напряжений всех основных узлов системной платы. Диапазоны установки и шаг изменения напряжений представлены в таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU VDD Voltage 1,1–1,475 0,0125
CPU-NB VDD Voltage 1,1–1,475 0,0125
CPU Voltage Зависит от CPU Vdd Зависит от CPU Vdd
CPU-NB Voltage Зависит от CPU-NB Vdd Зависит от CPU-NB Vdd
DRAM volrage 0,965–2,45 0,004–0,008
NB Voltage 1,048–1,65 0,004–0,008
SB Voltage 0,88–1,39 0,004–0,008

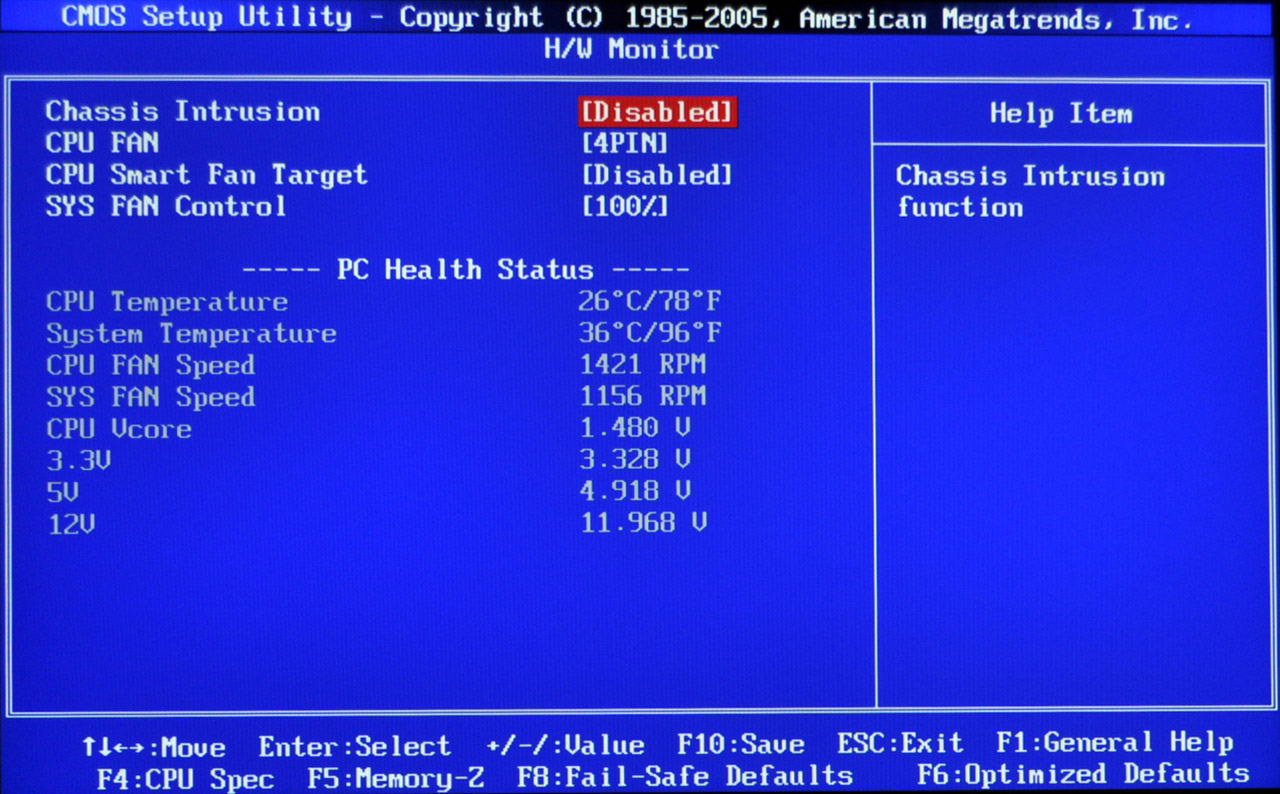

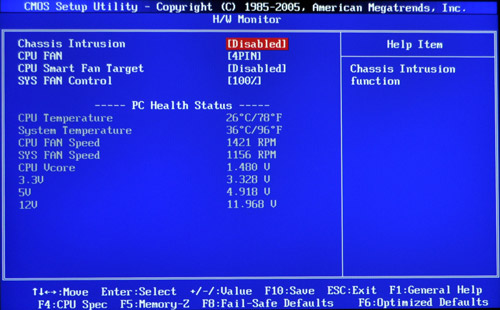

В раздел H/W Monitor находятся показания датчиков состояния системы:

MSI 890GXM-G65

Контролируются две температуры, две скорости вращения вентиляторов и четыре основных напряжения. Вентиляторы имеют функцию автоматического управления оборотами в зависимости от температуры. Для подавляющего большинства пользователей функциональность этого раздела вполне достаточна.

Как и большинство современных плат MSI 890GXM-G65 имеет встроенную систему сохранения профилей. Вы можете сохранить до шести комбинаций параметров BIOS, а в случае неудачного разгона плата услужливо предлагает загрузить любой из профилей без захода в BIOS. И, конечно, имеется встроенная программа для обновления прошивки M-Flash.

После подробного знакомства с платой четко вырисовывается предназначение MSI 890GXM-G65: работа в составе компактных игровых станций с возможностью построения CrossFire, или использование как основы для мощного и функционального HTPC.
