Обзор и тестирование трех системных плат Socket AM3 на интегрированных чипсетах AMD 880G и 890GX

Тестовый стенд

Исследование производительности проводилось на тестовом стенде следующей конфигурации:
  • процессор: AMD Phenom II X6 1055T (2,8 ГГц, 6 ядер, TC on);
  • кулер: Xigmatek HDT1284S (1400 об/мин);
  • видеокарта: MSI N465GTX Twin Frozr II Golden Edition;
  • память: Take-Ms PC-10660 (DDR3-1333@1600, 2x2 ГБ + 2x1 ГБ);
  • жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Перед началом тестов мы обновили прошивки на всех трех системных платах:
  • ASRock 880-GXH/USB3 BIOS 1.20 от 24.06.2010;
  • ASUS M4A88TD-V EVO/USB3 BIOS 1404 от 21.07.2010;
  • MSI 890GXM-G65 BIOS V1.7 от 07.09.2010.
В качестве точки отсчета в тестах принимала участие Gigabyte GA-880GA-UD3H, основанная на том же наборе системной логики AMD880G с южным мостом SB850. Технологии энергосбережения и Turbo Core тестового Phenom II X6 1055Т были активированы, а обе пары модулей ОЗУ работала на частоте 1600 МГц с задержками 9-9-9-28-1T. Увы, «материнка» ASRock 880-GXH/USB3 не смогла обеспечить стабильную работу в этом режиме, поэтому мы установили Command Rate, равный 2T, что ставит конкурсантку от ASRock в невыгодное положение.

Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), на которую были установлены последние обновления на сентябрь 2010 г. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Для системной платы были установлены драйверы AMD Catalyst 10.9, для видеокарты GeForce GTX 465 использовались новейшие NVIDIA ForceWare 260.63. Список тестового программного обеспечения претерпел несколько изменений и теперь выглядит вот так:
  • Everest 5.50.2136 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • SuperPi 1.5;
  • Fritz Chess Benchmark;
  • WinRAR 3.93 x64 (встроенный тест);
  • Cinebench R11.5 (64bit);
  • x264 HD Benchmark v3.0;
  • 3DMark Vantage 1.0.1;
  • FarCry 2;
  • Resident Evil 5 benchmark;
  • Tom Clancy's H.A.W.X.

Результаты тестирования

Мы стараемся придерживаться одной и той же методики тестирования. Это облегчает понимание материала и позволяет нарабатывать статистику результатов тестирований. Как и прежде, наши разделы поделены на три группы: синтетические тестовые пакеты, прикладные программы и 3D-игры.

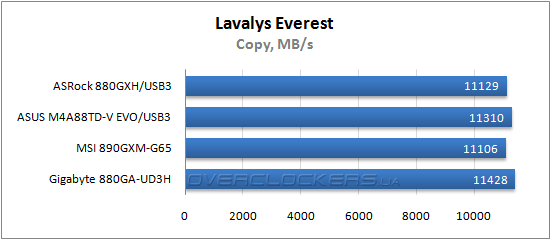

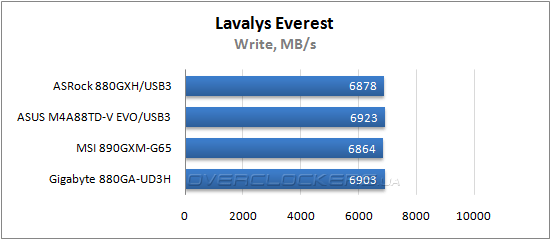

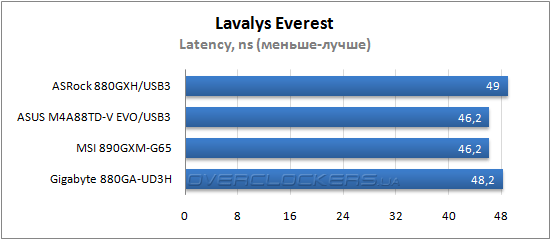

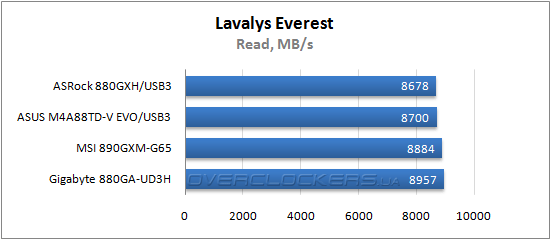

Уже традиционно, наше тестирование открывает измерение пропускной способности ОЗУ в диагностическом пакете Lavalys Everest:

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Плата ASRock немного отстает от других участниц, но это можно объяснить установкой CR в значении 2T. Среди оставшихся плат ASUS показывает чуть лучшие результаты. Посмотрим, сохранится ли эта тенденция в реальных приложениях.

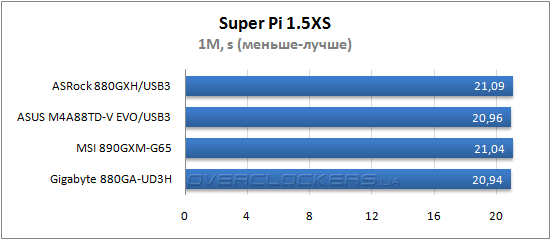

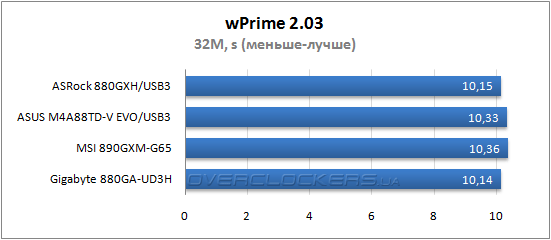

Тесты wPrime 2.03 отлично демонстрируют многоядерную эффективность, а SuperPI — работу Turbo Core.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

С работой многопоточных приложений и с функционированием Turbocore проблем нет ни у одной из участниц. Разброс результатов очень мал, что позволяет говорить о случайных отклонениях в процессе сбора результатов.

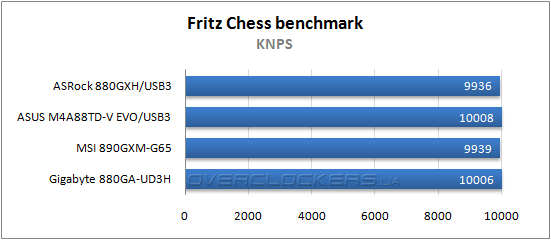

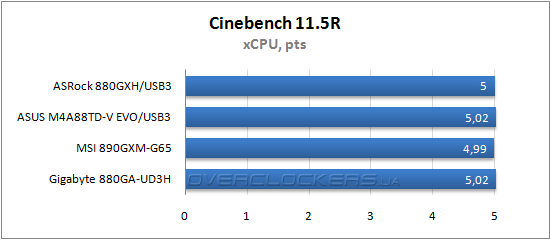

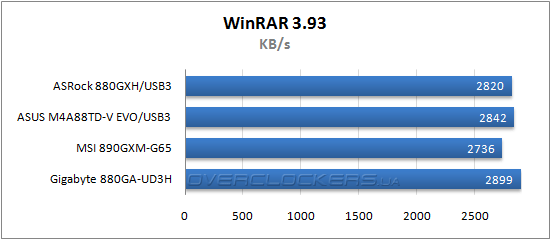

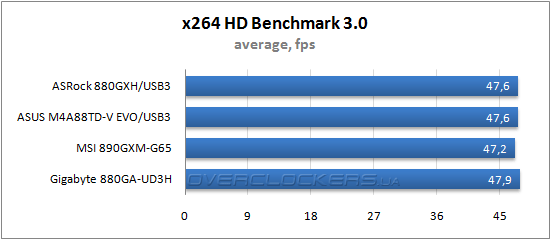

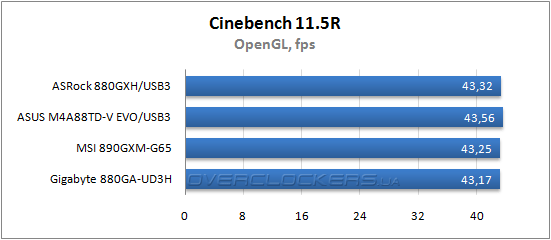

В группе прикладных программ у нас шахматные расчеты FritzChess Benchmark, архивация WinRar 3.93, рендеринг 3D-моделей в Cinebench 11.5R и сжатие HD-видео кодеком h264.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

По результатам в прикладных программах ASUS и Gigabyte имеют очень близкую производительность, а пара ASRock-MSI отстает от них на доли процентов. Неприятное исключение в виде 3-5% отставания от других участниц неожиданно показывает MSI при выполнении операций архивации. На практике же мизерное различие не будет заметно ни в одном приложении.

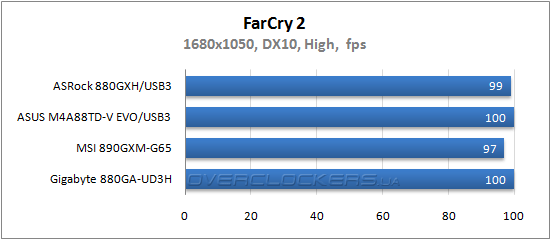

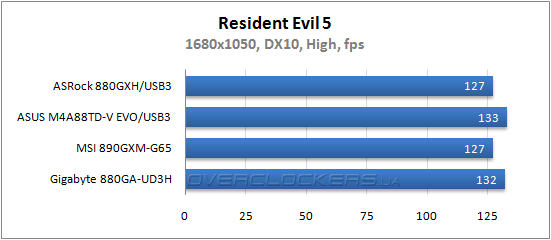

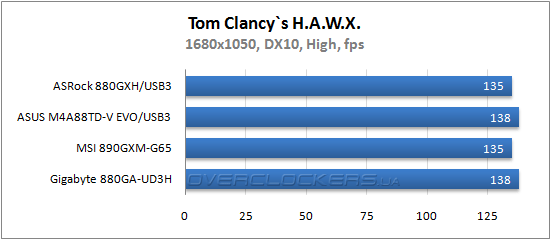

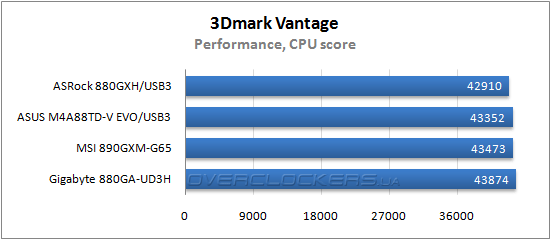

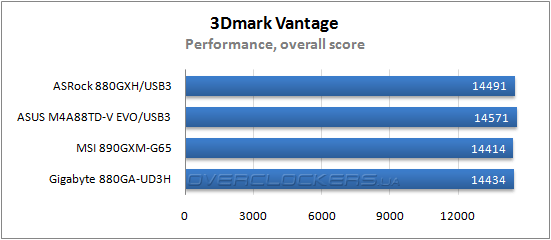

Последняя группа тестов включает в себя синтетический Futuremark 3DMark Vantage, шутер от первого лица FarCry2, авиасимулятор Tom Clancy's H.A.W.X. и консольную зомби-мясорубку Resident Evil 5. Измерения производительности в играх проводилось в разрешении 1650х1050, при высоких, но не максимальных параметрах качества. 3DMark Vantage запускался с профилем настроек Performance.

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты тестирования ASRock 880-GXH/USB3, ASUS M4A88TD-V EVO/USB3 и MSI 890GXM-G65

Результаты 3DMark не позволяют выделить однозначного лидера, а вот в играх у нас снова пара победителей и пара проигравших. ASUS и Gigabyte показывают очень близкие результаты и немного обгоняют MSI и ASRock, которые идут ноздря в ноздрю, но несколько позади пелотона лидеров. Это небольшое отставание абсолютно незаметно на глаз и никак не сказывается на комфортности игрового процесса.


Выводы

Пора подводить выводы тестирования этой разношерстной компании. Как мы убедились в процессе тестирования, все три платы имеют свои неоспоримые преимущества и заслуживают своего места в системных блоках различных категорий пользователей. Мы не станем выделять в отдельное преимущество наличие мощного и современного интегрированного видеоакселератора, так как это качество присуще каждой из участниц в одинаковой мере.

Начнем с ASRock 880-GXH/USB3 — неплохого продукта верхней части бюджетного диапазона. Преимущества:
  • поддержка USB3.0;
  • наличие АСС;
  • продуманная система охлаждения;
  • пять разъемов для подключения вентиляторов;
  • неплохие задатки для разгона.
Плата не лишена и ряда недостатков, но все они связаны с неоптимальной прошивкой:
  • завышение напряжения Vcore;
  • нестабильность работы ОЗУ с СR=1T;
  • малое количество регулировок питающих напряжений.
Эта плата станет отличной основой для построения современного игрового ПК начального уровня, причем наличие встроенного видеоядра позволит подождать с покупкой дискретной видеокарты, а неплохие задатки разгона и наличие АСС можно поиграть в лотерею с покупкой младших моделей AMD. Отсутствие поддержки SATA 6Gb/s глупо записывать в недостатки, стоит лишь вспомнить о цене платы.

Следующая участница — ASUS M4A88TD-V EVO/USB3 могла бы получить награду, если бы не странное поведение платы в разгоне. Преимущества:
  • поддержка USB3.0 и SATA 3.0;
  • CoreUnlocker;
  • мощнейшая подсистема питания;
  • эффективная система охлаждения
  • богатейшие настройки BIOS;
  • выдающиеся результаты разгона;
  • высокий средний уровень быстродействия.
Недостатки связаны, в первую очередь, с недоработками прошивки:
  • неотключаемая защита от перегрева;
  • завышение питающих напряжений;
  • всего три разъема для подключения системных вентиляторов.
Несмотря на некоторые недочеты ASUS M4A88TD-V EVO/USB3 будет неплохим выбором для энтузиастов, которые не боятся экспериментов с предельным разгоном и привыкли получать максимальную отдачу от каждой вложенной копейки. Повторимся, стоит программистам ASUS приложить совсем немного усилий и может выйти новый бестселлер, подобно легендарным Р4Р800.

Последняя участница нашего тестирования MSI 890GXM-G65 обладает неплохим набором качеств, которые выделяют её из рядов конкурирующих решений формата mATX. Преимущества:
  • наличие USB3.0 и SATA 3.0;
  • возможность разблокировки скрытых ядер;
  • полноценный CrossFire x8+x8;
  • качественная система охлаждения;
  • широкие возможности настройки BIOS;
  • неплохой разгонный потенциал.
Недостатков совсем немного, и они не фатальные:
  • всего два коннектора для подключения вентилятора;
  • отсутствие FireWire;
  • уровень производительности несколько ниже, чем у конкурентов;
  • очень слабый комплект поставки.
Первые два недостатка уже невозможно доработать, кроме как выпускать новую ревизию РСВ, а вот оставшиеся запросто можно исправить. Впрочем, на рынке очень мало системных плат формата mATX с полноценной поддержкой CrossFire и развитыми возможностями для разгона, так что на найденные нами нюансы можно смело закрыть глаза. Наше резюме: MSI 890GXM-G65 незаменима при сборке компактной игровой системы, особенно, если её владелец планирует объединить мощь двух видеоакселераторов AMD Radeon. Плата также может стать отличным выбором при подборе комплектующих для бесшумного медиацентра, но вряд ли подойдет для экстремальной системы в силу конструктивных особенностей, или для бюджетной системы из-за довольно высокой стоимости.
