Обзор и тестирование трех системных плат Socket AM3 на интегрированных чипсетах AMD 880G и 890GX

ASUS M4A88TD-V EVO/USB3

Компания ASUS всегда славилась своими продуктами, предназначенными для любителей разгона. Системная плата ASUS M4A88TD-V EVO/USB3 как раз нацелена на энтузиастов с ограниченным бюджетом.


Комплект поставки

Плата поставляется в небольшой коробке, дизайн характерен для изделий ASUS последних серий:

ASUS M4A88TD-V EVO/USB3

Логотип Xtreme Design означает, что «материнка» выполнена на печатной плате с медными проводниками увеличенной толщины, имеет пониженный уровень электромагнитных помех, а продвинутые технологии энергосбережения позволяют экономить потребляемое электричество. Производителем заявлена поддержка DDR3 2000 МГц в режиме разгона. Системная плата ASUS M4A88TD-V EVO/USB3 позволяет разблокировать скрытые ядра и кеш-память благодаря технологии Core Unlocker. Также к услугам пользователя функция Express Gate, которая является облегченной версией одного из Linux-дистрибутивов и предлагает воспользоваться интернет-браузером, службой мгновенных сообщений и просмотром фотографий уже через 10 секунд после включения компьютера.

Комплект поставки представлен на фото.

ASUS M4A88TD-V EVO/USB3

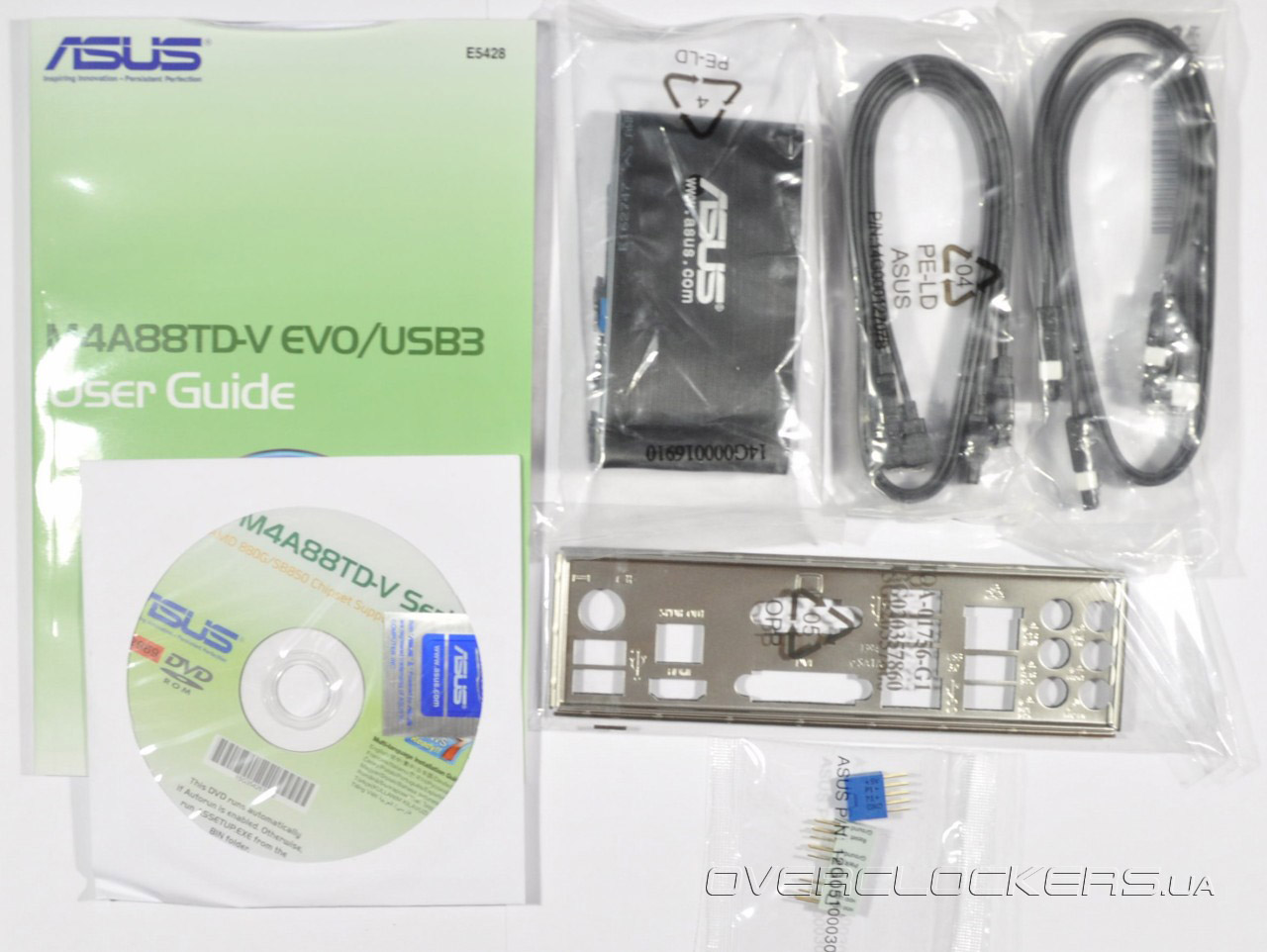

Кроме системной платы в коробке нашлись:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • пара кабелей SATA2.0;
  • шлейф ATA-133;
  • набор разъемов для подключения кабелей передней панели Q-connectors;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя.
Для сборки системного блока вполне достаточно, а большего особо и не требуется.


Дизайн

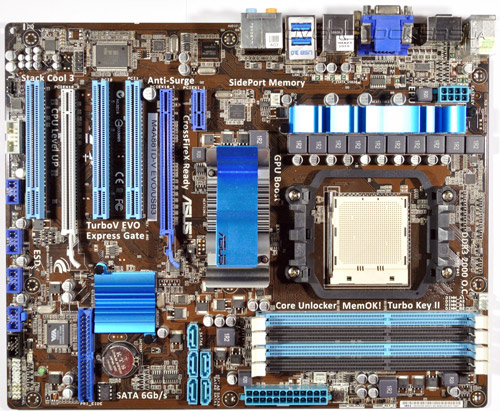

Системная плата M4A88TD-V EVO/USB3 выполнена на РСВ стандарта АТХ. Расположение элементов плотное, но компоновка продуманная и не вызывает вопросов.

ASUS M4A88TD-V EVO/USB3

Плата построена на наборе системной логики AMD 880G с южным мостом SB850. Встроенное видеоядро Radeon HD4250 имеет выделенный видеобуфер Sideport объемом 128 Мбайт — за эту функцию отвечает микросхема памяти DDR3-1333 H5TQ1G63BFR-12С. Системная плата обладает двумя разъемами PCI-E 2.0 x16, на полной скорости работает только верхний, а к нижнему подведено четыре линии PCI-E 2.0. Это не лучшее решение для построения CrossFire, зато во второй слот можно установить плату обработки физики или RAID-контроллер. Также имеются три слота PCI, но всего один PCI-E x1. Такое соотношение вряд ли можно назвать оптимальным, ведь большинство новых плат расширения выпускаются именно для PCI-E.

Дисковая подсистема полностью соответствует современным требованиям: пять разъемов SATA 6Gb/s с возможностью организации RAID массивов различного уровня, один eSATA3.0 и разъем АТА-133. Последний реализован благодаря наличию контроллера VIA VT6330, который также отвечает за два порта IEEE1394 (один порт на задней панели, один в виде контактной площадки на РСВ). Порты SATA непривычно смещены почти под самые слоты ОЗУ, зато такая схема расположения не помешает подключению накопителей даже при использовании видеокарт повышенной длины. Системная плата поддерживает высокоскоростную последовательную шину USB3.0, для этого имеется контроллер NEC µPD720200. Южным мостом обеспечивается функционирование 12 портов USB2.0: четыре на задней панели, еще восемь распаяны на печатной плате. Звуковая подсистема построена на восьмиканальном HD-аудиокодеке Realtek ALC892. За сеть отвечает гигабитный контроллер Realtek 8111E. Плата не имеет поддержки FDD, а вот порт СОМ можно при особом желании вывести на заднюю панель, достаточно лишь подключить «косичку» к соответствующему разъему на РСВ.

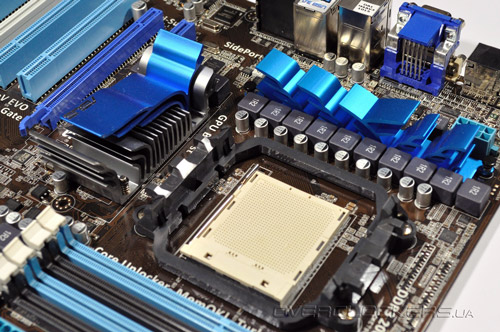

Система охлаждения ASUS M4A88TD-V EVO/USB3 заслуживает особого внимания. Солидные радиаторы охлаждают северный мост и преобразователь напряжения, это должно положительно сказаться на стабильности работы при разгоне.

ASUS M4A88TD-V EVO/USB3

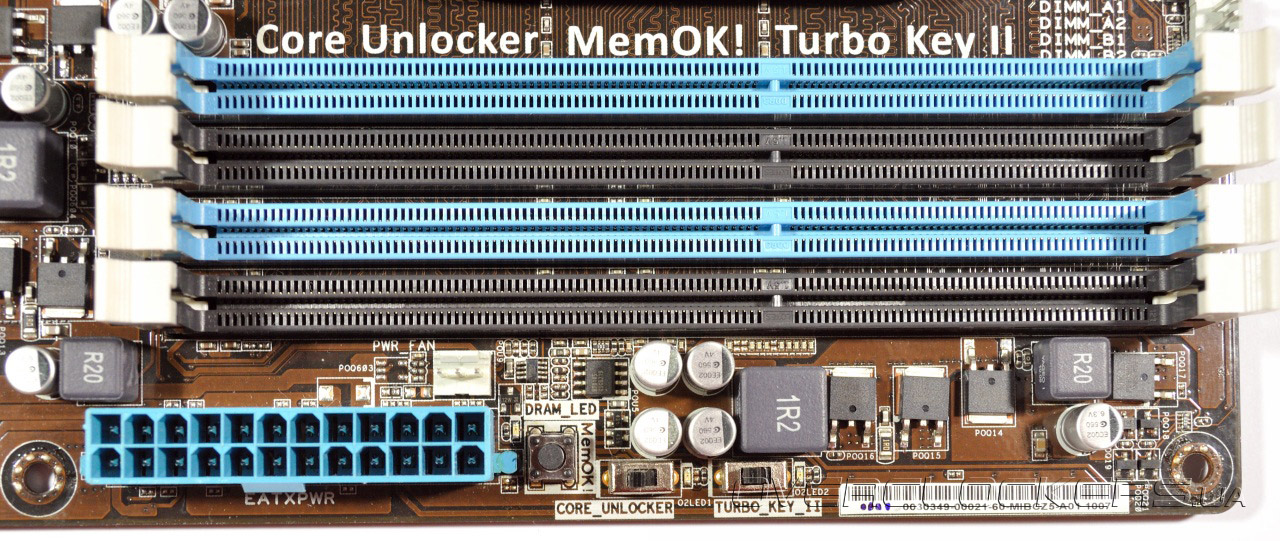

Южный мост охлаждается небольшим плоским радиатором, который вполне справляется со своими обязанностями. Но не стоит забыть, что даже самым лучшим радиаторам нужен обдув, так что позаботьтесь о вентиляции внутри корпуса системного блока, особенно при разгоне. Что же до разгона, то плата отлично подготовлена к работе в нештатных режимах. Для этого инженеры ASUS применили несколько необычных решений, облегчающих разгон системы. Взгляните на область в районе слотов DIMM:

ASUS M4A88TD-V EVO/USB3

Обратим ваше внимание на тумблера Core Unlocker и Turbo key II и маленькую кнопку MemOK. Если с первым тумблером вопросов не возникает, он включает функцию разблокировки скрытых резервов процессоров AMD, то на остальных двух мы остановимся подробнее. Turbo key II включает автоматический разгон, а MemOK позволяет загрузиться даже в том случае, если в BIOS выставлены нерабочие параметры ОЗУ. Эти маленькие помощники могут существенно облегчить кропотливый процесс подбора максимальных параметров разгона.

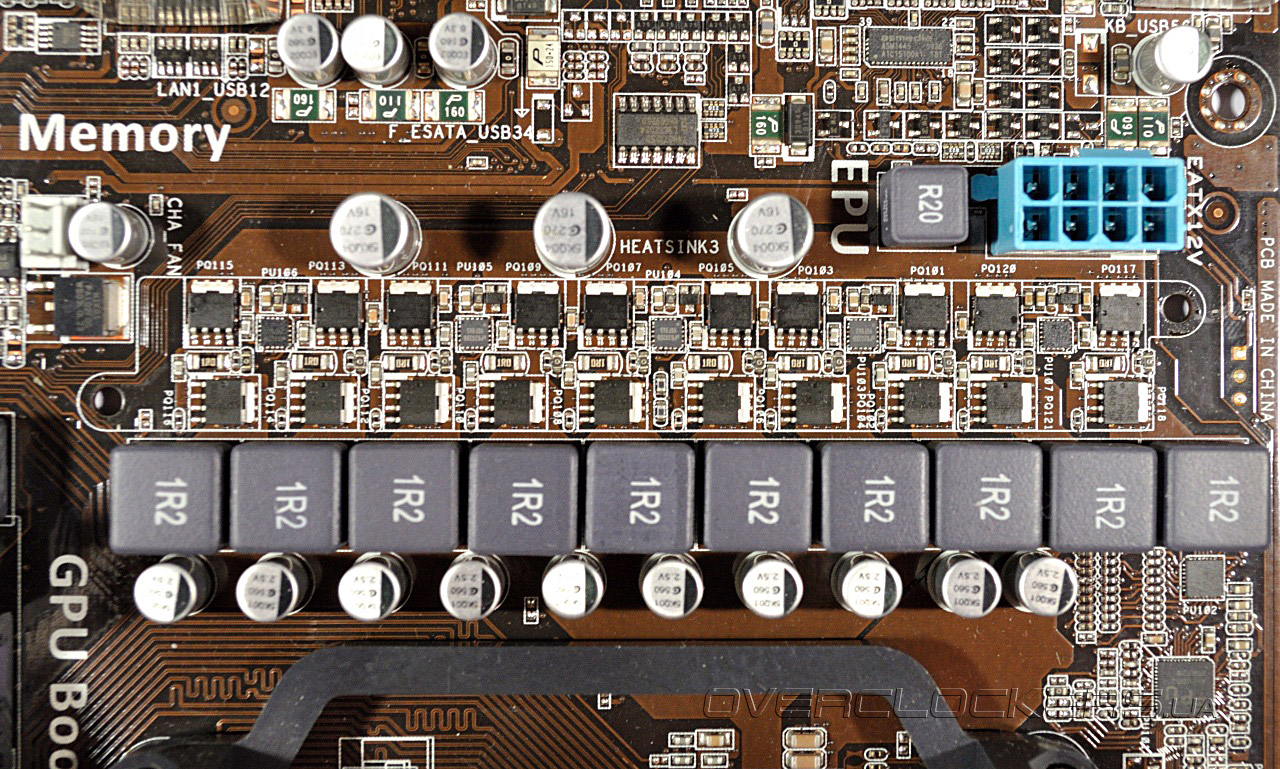

Подсистема питания ASUS M4A88TD-V EVO/USB3 выглядит чрезвычайно эффектно, и, мы надеемся, так же эффективно работает. VRM процессора построен по схеме «8+2», где восемь фаз питают вычислительные ядра, а оставшиеся две — встроенный в процессор северный мост. Схема управляется парой загадочных контроллеров EPU ASP0902 и PEM ASP0910. Увы, в сети нет информации и производителе и рабочих характеристиках указанных чипов. Сама же схема преобразователя выглядит следующим образом:

ASUS M4A88TD-V EVO/USB3

В цепях VRM, да и в целом на плате, применяются только высококачественные конденсаторы с полимерным электролитом. Заметим, что применение качественной элементной базы становится нормой для большинства современных компьютерных комплектующих. Преобразователь напряжения процессора получает питание от дополнительного восьмиконтактного разъема EPS12V. Такая мощная подсистема питания позволяет производителю заявлять поддержку любых процессоров AMD с тепловыделением до 140 Вт включительно. На этом фоне наличие всего трех разъемов для включения вентиляторов выглядит более чем странно.

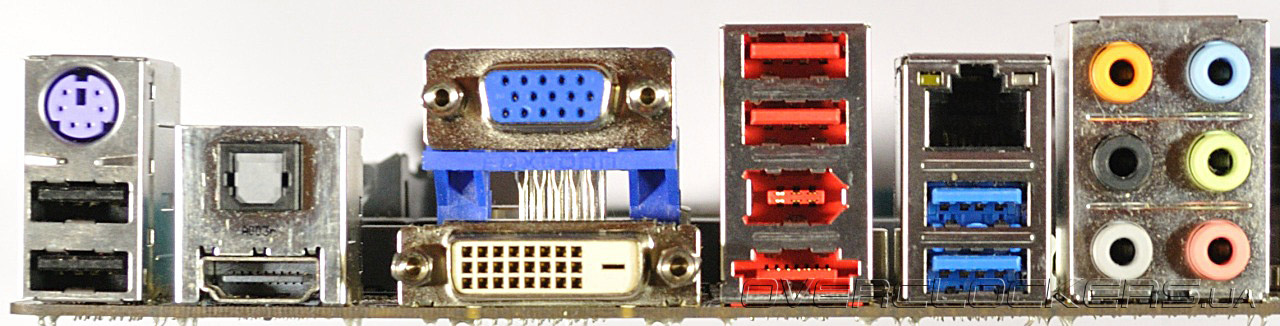

Задняя панель ASUS M4A88TD-V EVO/USB3 содержит все необходимое для подключения периферии.

ASUS M4A88TD-V EVO/USB3

Здесь мы можем наблюдать полный набор разъемов для подключения мониторов: DVI, HDMI и D-SUB. Четыре порта USB 2.0, два порта USB 3.0 и разъем FireWire. На заднюю панель также выведен eSATA 3.0. Звуковая подсистема представлена шестью аналоговыми разъемами и оптическим выходом S/PDIF. Не забыт даже PS/2, что обрадует владельцев клавиатур, имеющих этот интерфейс. От рассмотрения дизайна и возможностей расширения мы переходим к BIOS.


BIOS Setup

Несмотря на применение в прошивке кода America Megatrend Inc., компания ASUS традиционно использует горизонтальную организацию меню BIOS Setup. На наш взгляд такое устройство по удобству ничем не отличается от меню, где разделы собраны в два столбца, а скорее является делом привычки и личных предпочтений. После входа в BIOS мы попадаем в раздел Main. В нем доступно изменение даты/времени, а также режим работы SATA-контроллера (IDE/RAID/AHCI), поэтому мы не будем останавливаться на нем подробно, а сразу перейдем к AI Tweaker.

ASUS M4A88TD-V EVO/USB3

ASUS M4A88TD-V EVO/USB3

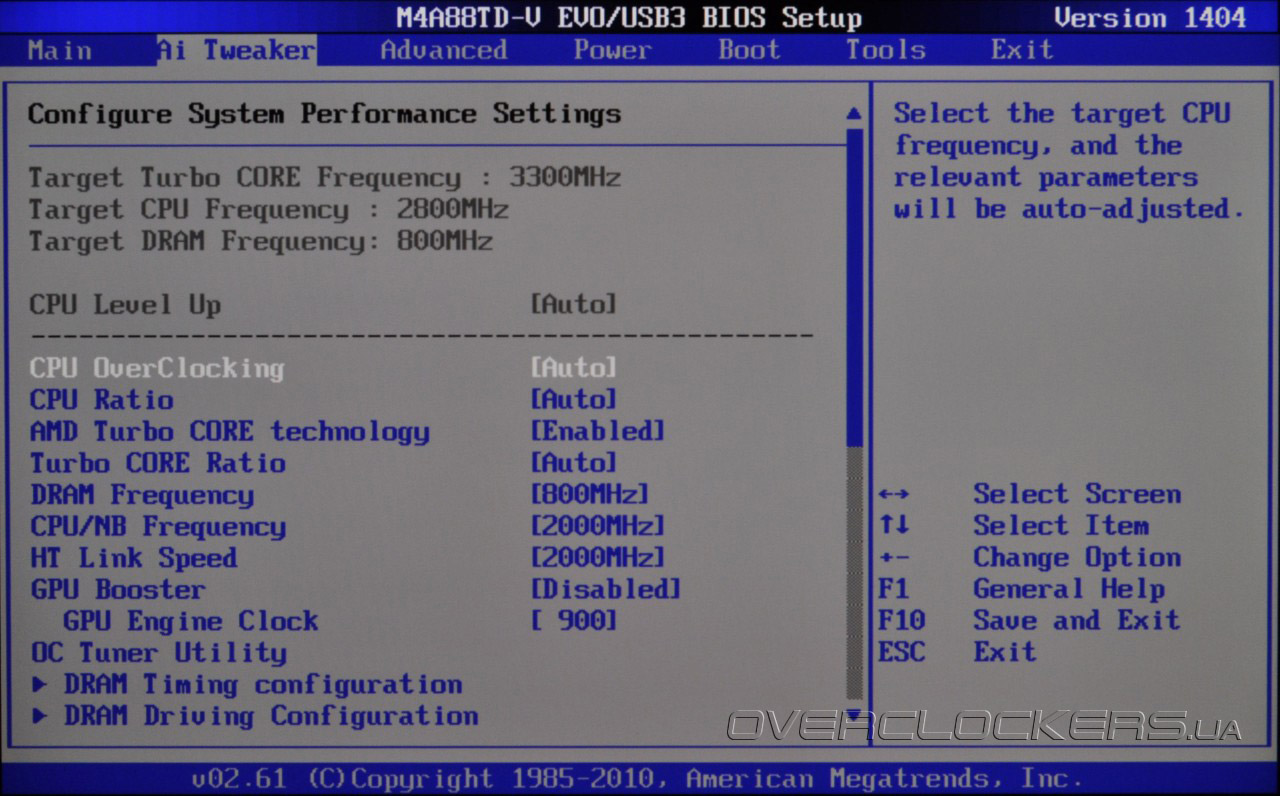

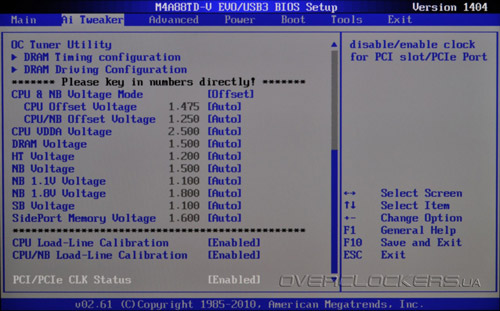

Именно в этом разделе собраны все основные настройки, отвечающие за разгон компонентов. Доступно управление базовой частотой, множителями процессора и встроенного северного моста, частотой шины НТ. Имеется функция повышения тактовой частоты интегрированного видеоядра. Здесь же содержатся функции авторазгона, работу которых мы обязательно проверим. Регулируется все основные напряжения, их перечень велик, а диапазоны изменения так впечатляют, что BIOS предупреждает об установке опасных значений.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage –0,3...+0,5 0,003125
CPU/NB Voltage –0,3...+0,5 0,003125
CPU VDDA Voltage 2,5–2,8 0,1
DRAM Voltage 1,2–2,445 0,015
HT Voltage 1,2–1,4 0,01
NB Voltage 1,2–1,83 0,01
NB 1.1V Voltage 1,1–1,4 0,1
NB 1.8V Voltage 1,8–1,9 0,1
SB Voltage 1,1–1,4 0,1
SidePort Voltage 1,5–1,8 0,1

Будьте предельно осторожны в экспериментах по разгону на плате ASUS M4A88TD-V EVO/USB3, так как мощная подсистема питания и возможности BIOS могут вывести из строя комплектующие за считанные секунды!

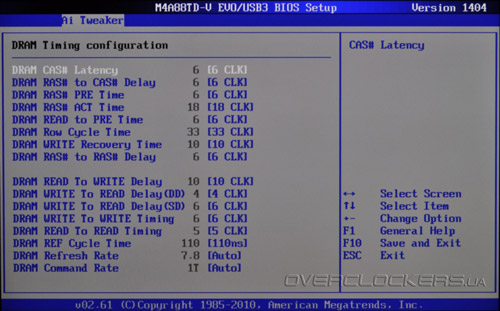

На фоне буйства настроек напряжений подраздел настройки таймингов ОЗУ выглядит скромно.

ASUS M4A88TD-V EVO/USB3

Впрочем, и этого перечня вполне хватает для тонкой настройки. Тем паче, что большинство пользователей оставляют незнакомые параметры в значении «Auto».

Управление функциями процессора сосредоточено в меню Advanced.

ASUS M4A88TD-V EVO/USB3

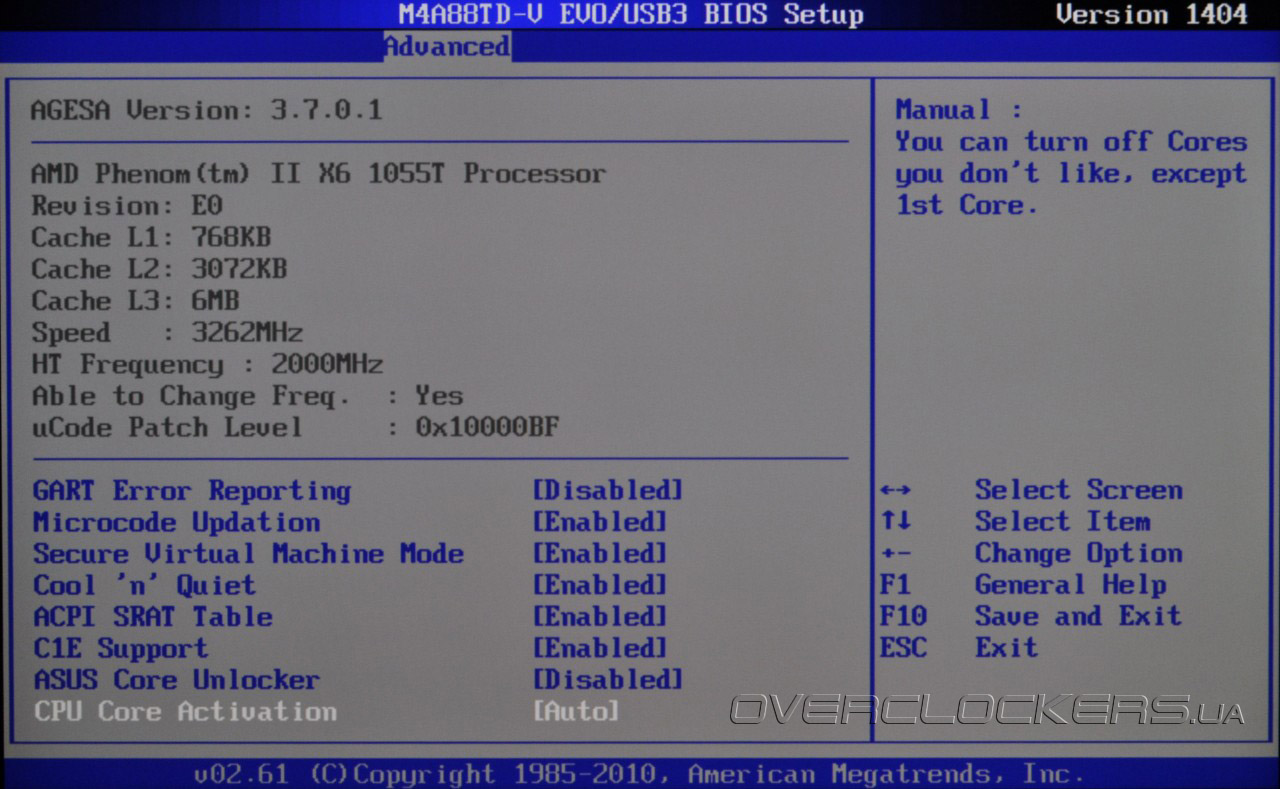

Именно здесь можно активировать TurboCore, Cool’n’Quite, C1E, а также задействовать скрытые ядра и даже отключить отдельные вычислительные блоки.

Мы не станем рассматривать все многообразие подменю раздела Advanced а лишь отметим, что именно в нем содержатся опции управления встроенным видеоядром и дополнительными контроллерами.

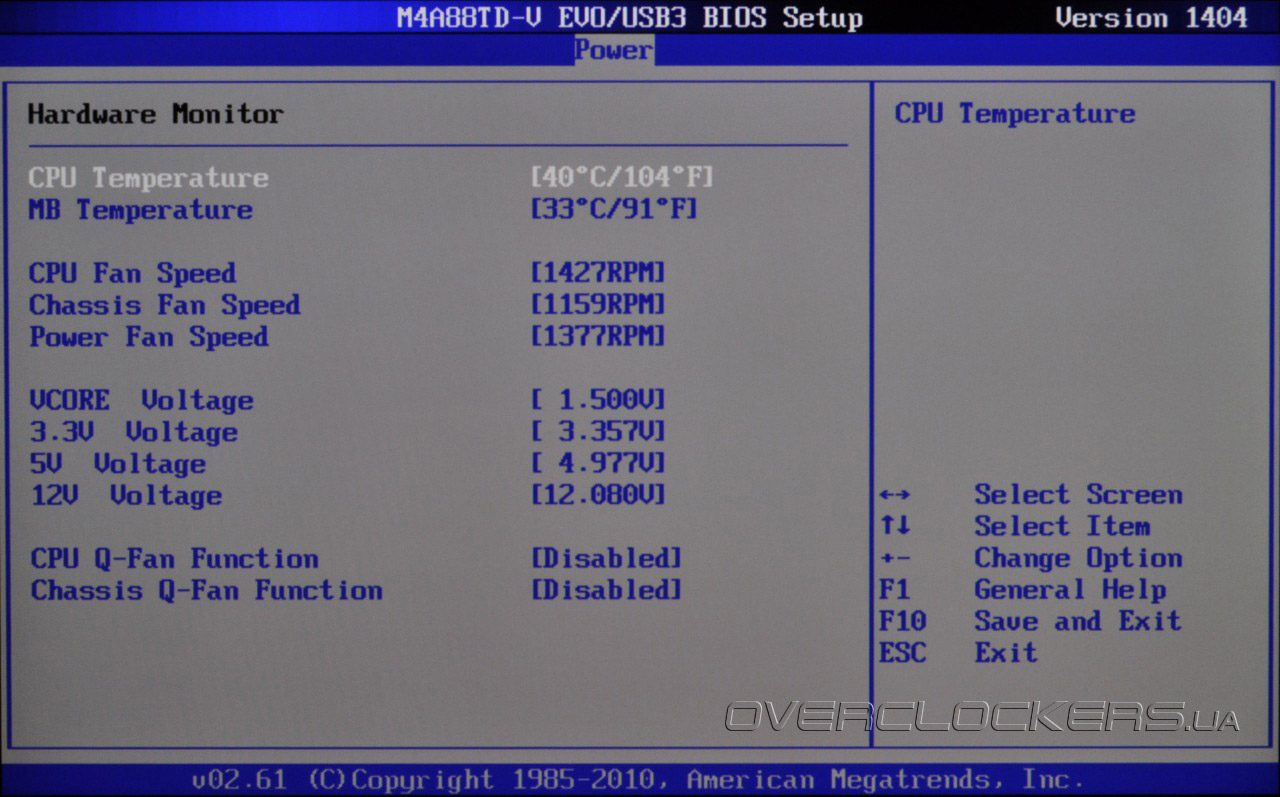

Не менее интересен раздел системного мониторинга Power:

ASUS M4A88TD-V EVO/USB3

Перечень опций весьма скромный: два показания температур, три тахометра, да контроль четырех основных напряжений. Имеется управление скоростью вращения двух из трех вентиляторов.

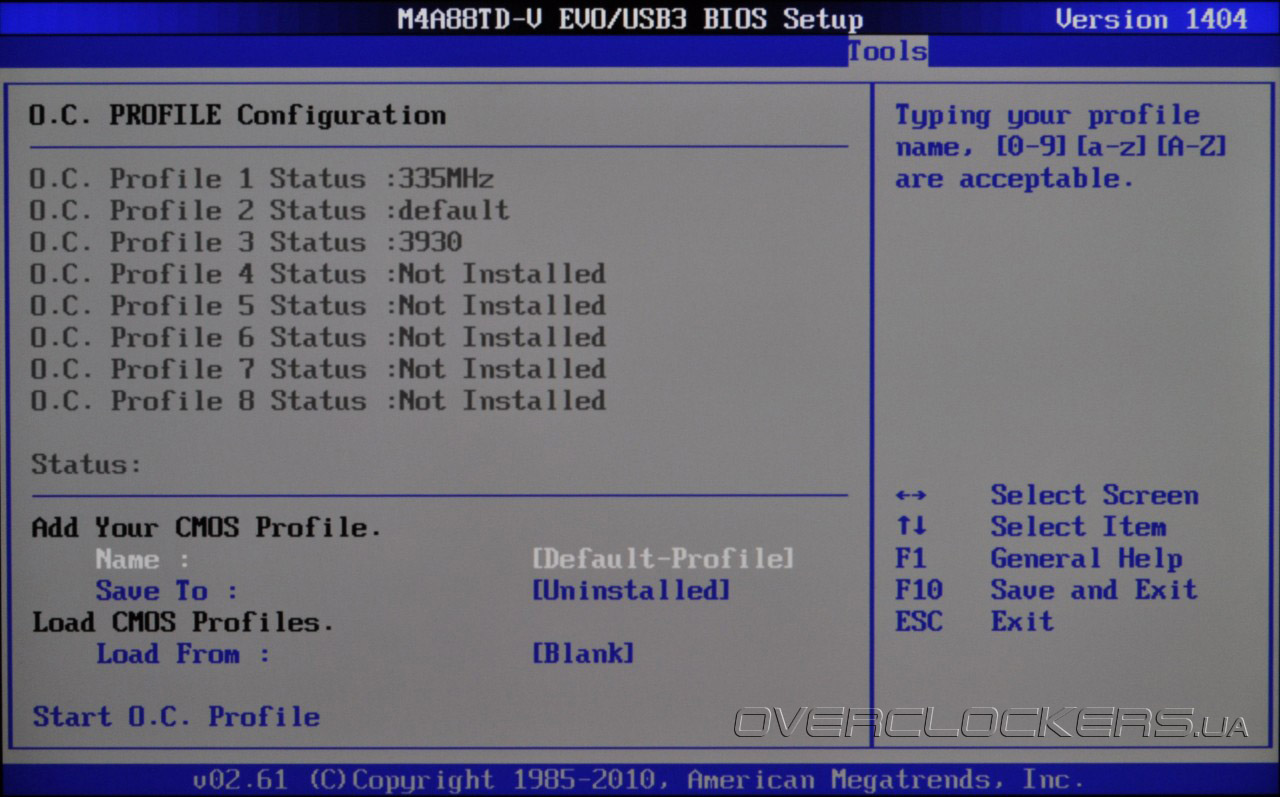

Как и большинство системных плат, ASUS M4A88TD-V EVO/USB3 умеет сохранять профили настроек BIOS. Для этого в меню Tools имеется подраздел O.C. Profile. Доступно восемь слотов для сохранения настроек пользователя.

ASUS M4A88TD-V EVO/USB3

Остается лишь добавить, что инженеры ASUS снабдили плату встроенной утилитой для обновления прошивки ASUS EZ Flash 2, которая имеет одну неприятную особенность: отсутствует возможность возвратиться на предыдущие версии BIOS.

Промежуточный итог таков, что ASUS выпустил отличную плату с явным прицелом на энтузиастов разгона. ASUS M4A88TD-V EVO/USB3 станет отличным выбором для тех, кто не ищет компромиссов в функциональности, надежности и качестве, но готов отказаться от полноценного CrossFire.
