Золотая середина: тестирование трех системных плат на чипсете AMD 870

Несмотря на недавний анонс новейшей архитектуры Intel и скорый выпуск долгожданных процессоров на ядре Bulldozer, проверенная временем платформа AMD Socket AM3 по-прежнему остается неплохой основой для сборки производительного ПК. Сочетание доступной цены, богатых функциональных возможностей и достаточный уровень быстродействия продолжают привлекать потенциальных покупателей. Успех платформы AM3 зависит не только от удачных процессоров Athlon II и Phenom II, но и от широкой гаммы системной логики. Немалую популярность завоевали чипсеты AMD с интегрированной графикой, ведь покупатель практически бесплатно получает современное видеоядро, которое не только позволяет обойтись какое-то время без дискретного акселератора, но и способно удовлетворить пользователя, не требующего от домашнего компьютера чудес производительности в современных 3D-играх. Впрочем, большинство любителей электронных развлечений никогда не удовлетворятся возможностями встроенной видеокарты, так как её производительность для них недостаточно. Их выбор — дискретные чипсеты. А для экономных покупателей предлагается замечательный набор системной логики AMD 870.

Напомним основные характеристики чипсетов 800-й серии.

Модель 890FX 890GX 870 880G
Технологический процесс TSMC 65 nm TSMC 55 nm TSMC 65 nm TSMC 55 nm
Конфигурация PCI-Express 2.0 42 линии (2х16/4х8) 22 линии (1x16/2x8) 22 линии (1x16) 22 линии (1x16)
Поддержка CrossFireХ да да - -
Встроенное видеоядро - HD4290 - HD4250
Частота видеоядра, МГц - 700 - 560
Кол-во потоковых процессоров - 40 (8х5) - 40 (8х5)
Аппаратное декодирование H.264/VC-1/MPEG-2 - UVD2 - UVD2
Поддержка Microsoft DirectX - 10.1 - 10.1
Тепловыделение, Вт 19,6 25 12,5 18
Южный мост SB850 SB850 SB710 SB710
Технологический процесс TSMC 65 nm TSMC 65 nm TSMC 130 nm TSMC 130 nm
USB 14 USB 2.0 14 USB 2.0 12 USB 2.0 12 USB 2.0
SATA 6 SATA 3.0 AHCI 1.2 6 SATA 3.0 AHCI 1.2 6 SATA 2.0 AHCI 1.1 6 SATA 2.0 AHCI 1.1
Интегрированный МАС Gigbyte Ethernet да да - -

Основное отличие AMD 870 от AMD 890FX заключается в уменьшенном количестве линий PCI-E 2.0, отсутствии IOMMU и невозможности построения CrossFire. Более того, AMD 870 допускает работу с южным мостом SB850, что вплотную приближает функциональность такого набора системной логики к флагманскому чипсету. Производители системных плат вольны оснащать свои продукты фирменными технологиями, а дополнительные контроллеры способны существенно расширить функциональность. Получается, что материнские платы на чипсете AMD 870 могут стать той самой золотой серединой для требовательных, но бережливых пользователей. Сегодня мы познакомим вас с тремя такими моделями от ASUS, Gigabyte и MSI. Все эти системные платы схожи по дизайну, функциональности, и даже имеют примерно одинаковую розничную стоимость около 100 долларов. Предлагаем вам ознакомиться с их подробными спецификациями.

Модель Asus M4A87TD EVO Gigabyte GA-870A-UD3 MSI 870A-G54
Чипсет AMD 870 + SB850 AMD 870 + SB850 AMD 870 + SB850
Процессоры Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max
Количество подключаемых вентиляторов 3 (2x 4pin, 1x 3pin) 4 (2x 4pin, 2x 3pin) 3 (1x 4pin, 2x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16@x16
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
1x PCI Express 2.0 x16@x16
 1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
1x PCI Express 2.0 x16@x16
1x PCI Express 2.0 x16@x4
 1x PCI Express 2.0 x1
Слоты PCI 3 3 3
Встроенное видеядро - - -
Видеоразъемы - - -
Порты USB 12x 2.0 (6 разъемов на задней панели) 2х 3.0 (Renesas µPD720200) 12x 2.0 (8 разъемов на задней панели) 2х 3.0 (Renesas µPD720200) 12x 2.0 (6 разъемов на задней панели) 2х 3.0 (Renesas µPD720200)
ATA-133 1 (JMicron JMB361) 1 (GIGABYTE SATA2) 1 (JMicron JMB368)
Serial ATA 6x SATA-3 (AMD SB850) 6x SATA-3 (AMD SB850) 2x SATA-2 (GIGABYTE SATA2) 6x SATA-3 (AMD SB850)
RAID 0, 1, 5, 10, JBOD (AMD SB850) 0, 1, 5, 10, JBOD (AMD SB850) 0, 1, JBOD (GIGABYTE SATA2) 0, 1, 5, 10, JBOD (AMD SB850)
eSATA 1x eSATA 2.0 (JMicron JMB361) 2x eSATA 2.0 (JMicron JMB362) -
Встроенный звук Восьмиканальный HDA-кодек VT1818 Восьмиканальный HDA-кодек Realtek ALC892 Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть Gigabit Ethernet Realtek RTL8111E Gigabit Ethernet Realtek RTL8111D/E Gigabit Ethernet Realtek RTL8111DL
FireWire 2x VIA VT6308P (1 разъем на задней панели) 3x TSB43AB23 (2 разъема на задней панели) -
LPT - + -
COM + + +
BIOS AMI AWARD AMI
Форм-фактор ATX ATX ATX
Размеры 305 x 224 305 x 230 305 x 215
Дополнительные возможности Core Unlocker, TurboV EVO, Express Gate, MemOK! Auto Unlock Support, Ultra Durable 3, Dual BIOS APS, Auto OC Genie, OC Dial, Unlock CPU Core


ASUS M4A87TD EVO

Комплект поставки

Системная плата поставляется в компактной картонной коробке, дизайн которой типичен для последних продуктов ASUS.

ASUS M4A87TD EVO

ASUS M4A87TD EVO относится к серии Xtreme Design, что означает использование двух унций меди при производстве печатной платы, уменьшение электромагнитных помех во время работы и усиленную подсистему питания центрального процессора. Технология TurboV EVO представляет собой аппаратно-программный комплекс по разгону и системному мониторингу, а Core Unlocker выполняет те же функции, что и АСС (позволяет активировать отключенные ядра процессоров AMD). Turbo Unlocker позволяет выборочно повышать частоты отдельных процессорных ядер в зависимости от их загрузки. Заявлена поддержка любых процессоров AMD Socket AM3 и полная совместимость с Windows 7. Как и большинство системных плат ASUS, M4A87TD EVO поддерживает быструю загрузку «облегченной» операционной системы Express Gate. С её помощью, спустя несколько секунд после включения ПК, пользователю доступны вэб-браузер, просмотр фотографий и обмен мгновенными сообщениями. С особенностями дизайна этой системной платы мы познакомим вас чуть позже, а пока посмотрим на комплект поставки.

ASUS M4A87TD EVO

Набор аксессуаров типичен для системных плат ASUS, он включает:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • пара кабелей SATA2.0 с Г-образными разъемами;
  • шлейф ATA-133;
  • набор разъемов для подключения кабелей передней панели Q-conectors;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя.
  • инструкция по быстрой сборке ПК.
Совершенно стандартный комплект, ничего лишнего, но для сборки системы вполне достаточно.


Дизайн

Системная плата ASUS M4A87TD EVO имеет габариты 305х224 мм (так называемый «зауженный АТХ»), значит, правый край платы будет не закреплен. Текстолит имеет темно-коричневый цвет, что характерно для моделей серии Xtreme Design.

ASUS M4A87TD EVO

Компоновка достаточно плотная, свободного места практически нет. В основе M4A87TD EVO лежит набор системной логики AMD 870 + SB850, за счет чего достигается сочетание умеренной цены и максимальной функциональности. Плата оснащена двумя слотами PCI-E 2.0 x16, первый из которых работает на полной скорости, а ко второму подведены лишь четыре линии PCI-E 2.0. Такая схема вряд ли подойдет для построения полноценной конфигурации AMD CrossFire, а потому второй по счету слот можно рассматривать лишь для установки плат расширения. К услугам пользователя также один разъем PCI-E 2.0 x1 и три PCI. Для организации дисковой подсистемы используются возможности южного моста SB850, который обеспечивает работу шести портов SATA 6Gb/s. Поддерживается создание RAID-массивов различного уровня. Дополнительный контроллер JMicron JMB361 отвечает за работу одного порта eSATA 2.0 и одного канала АТА-133. Гигабитная сеть построена на Realtek RTL8111E; имеется поддержка IEEE1394, для чего на плате распаян чип VIA VT6308P.

Для подключения различной периферии служат 12 чипсетных портов USB2.0, шесть из которых выведены на заднюю панель, а еще шесть можно подключить к коннекторам на РСВ. Благодаря дополнительному контроллеру Renesas µPD720200 реализовано два порта USB3.0. Необычно устроена звуковая подсистема, где вместо привычных чипов Realtek применен восьмиканальный HDA-кодек VIA VT1818. При грамотной реализации аналоговой части звукового тракта это решение способно обеспечить типичное для интегрированных кодеков качество. Поддержка FDD и параллельный порт отсутствуют, но есть один внутренний СОМ-порт. Для подключения вентиляторов имеется три разъема, два из которых поддерживают управление частотой вращения по ШИМ. Рядом с разъемом ATX24 расположена неприметная кнопка MemOK, которая помогает загрузиться, даже если в процессе разгона были установлены неработоспособные параметры ОЗУ. Там же находится микропереключатель CORE_UNLOCKER, который активирует функцию разблокировки ядер.

Система охлаждения M4A87TD EVO достаточно проста. Северный мост охлаждается радиатором замысловатой формы, а южный довольствуется скромным по размеру плоским радиатором.

ASUS M4A87TD EVO

Благодаря малому тепловыделению микросхем системной логики этого вполне достаточно для нормальной работы в штатном режиме, но при разгоне мы рекомендуем организовать дополнительный обдув.

Системная плата ASUS M4A87TD EVO поддерживает любые процессоры AMD Socket AM3 c тепловыделением до 140 Вт включительно. Основной разъем АТХ24 и дополнительный четырехконтактный ATX 12V расположены по краям платы, что облегчает сборку и укладку кабелей внутри системного блока. VRM центрального процессора выполнен по схеме «8+1», где восемь фаз отвечают за питание вычислительных ядер, а одна фаза формирует напряжение для встроенного контролера памяти и кэша L3. Схема управляется парой контроллеров EPU ASP0902 и PEM ASP0910.

ASUS M4A87TD EVO

Увы, разработчики не предусмотрели никакого радиатора на силовых элементах системы питания, так что не следует увлекаться чрезмерным разгоном с повышением напряжения, особенно, если это касается старших моделей Phenom II. В таком случае организация дополнительного охлаждения жизненно необходима.

Задняя панель M4A87TD EVO имеет привычную конфигурацию.

ASUS M4A87TD EVO

Мы видим шесть разъемов USB2.0, пару USB3.0, а также по одному eSATA2.0 и FireWire плюс гигабитный сетевой порт RJ-45. Звуковая система представлена шестью аналоговыми и одним оптическим S/PDIF выходами. Не забыты даже стремительно устаревающие PS/2 для подключения клавиатуры и мыши.


BIOS Setup

BIOS системной платы ASUS M4A87TD EVO основан на микрокоде AMI. Его возможности и организация мало чем отличаются от других моделей ASUS. Все основные настройки, связанные с разгоном и оптимизацией производительности, сосредоточены в разделе AI Tweaker.

ASUS M4A87TD EVO

ASUS M4A87TD EVO

Именно здесь находятся опции изменения базовой частоты, множителей вычислительных ядер, интегрированного северного моста и шины НТ, а также делитель частоты ОЗУ. Для ленивых пользователей, не желающих тратить время на подбор оптимальных параметров быстродействия, имеется функция автоматического разгона OC Tuner Utility. В ручном режиме регулируются напряжения лишь основных узлов системной платы, причем напряжение на процессоре может задаваться как в явном виде, так и устанавливаться в виде дельты относительно нормального напряжения. В последнем случае сохраняется работа энергосберегающих технологий. Диапазон изменения и шаг регулировки представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU offset –0,0625 ... +0,7 0,003125
CPU/NB offset voltage –0,7 ... +0,7 0,003125
CPU 0,6—2,0 0,003125
CPU/NB voltage 0,4—1,8 0,003125
DRAM 1,2—2,2 0,00625
HT Voltage 1,2—1,4 0,00625
NB Voltage 1,1—1,25 0,00625

Опасные значения напряжений подсвечиваются красным цветом, что должно предостеречь неосторожных пользователей. Отметим наличие опции Load-Line Calibration, после включения которой уменьшаются просадки напряжений на процессоре в моменты максимальной нагрузки.

Настройки таймингов находятся в подменю DRAM Timing Configuration.

ASUS M4A87TD EVO

Набор таймингов позволяет выжать «последние соки» из любого комплекта ОЗУ, а в случае установки нерабочих параметров достаточно нажать кнопку MemOK для загрузки безопасных настроек.

В разделе Advanced в подменю CPU Configuration мы видим опции управления процессорными технологиями, такими как энергосбережение и аппаратная виртуализация.

ASUS M4A87TD EVO

Здесь же находится управление технологией Core Unlocker, которая позволяет активировать скрытые ресурсы процессоров AMD. Доступно выборочное отключение вычислительных ядер.

Данные системного мониторинга находятся в разделе Power.

ASUS M4A87TD EVO

Мы видим два температурных датчика, три индикатора скорости вращения вентиляторов и четыре индикатора основных напряжений. Для двух из трех вентиляторов имеется автоматическое управление скоростью вращения.

Как и большинство современных системных плат, BIOS M4A87TD EVO оснащается встроенной утилитой для обновления микрокода ASUS EZ Flash 2 и системой работы с профилями настроек BIOS O.C. Profile. Последняя имеет возможность сохранения до восьми профилей пользовательских настроек.

Таким образом, системная плата ASUS M4A87TD EVO обладает всеми необходимыми возможностями расширения и достаточно развитым CMOS Setup. При этом четырехконтактный разъем дополнительного питания и отсутствие радиатора на силовых элементах VRM несколько ограничивают возможности разгона шестиядерных процессоров AMD. В остальном же плата заслуживает самого пристального внимания как со стороны начинающих овреклокеров, так и просто требовательных пользователей.

Gigabyte GA-870A-UD3

Комплект поставки

Следующая участница сегодняшнего теста — Gigabyte GA-870A-UD3. Она поставляется в прочной картонной коробке средних размеров, в оформлении чувствуется фирменный стиль Gigabyte. Ручка для переноски, голографическое покрытие и прочие излишества отсутствуют.

Gigabyte GA-870A-UD3

Кроме названия модели на лицевой стороне находятся логотипы фирменных технологий. Материнская плата GA-870A-UD3 относится к серии 333 Onboard Acceleration, что означает поддержку SATA 6Gb/s, USB3.0 и увеличенный втрое максимальный ток на портах USB. Кроме того, плата выполнена в соответствии с внутренним стандартом Gigabyte Ultra Durable 3, а значит, при ее производстве применяются медные проводники удвоенной толщины, долговечные конденсаторы с полимерным электролитом и дроссели закрытой конструкции. Все это направлено на повышение стабильности и улучшение разгонного потенциала. Присутствует поддержка разблокировки скрытых ресурсов процессоров AMD — Auto Unlock. Из уникальных функций можно отметить ON/OFF Charge, которая позволяет заряжать гаджеты от USB портов даже при выключенном ПК. Ну а поддержка шестиядерных процессоров Phenom II X6 и полная совместимость с Windows 7 выглядят вполне логично для платы 2010 года выпуска.

Комплект поставки абсолютно типичен для большинства недорогих системных плат.

Gigabyte GA-870A-UD3

Набор включает:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • шлейф ATA-133;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя;
  • инструкция по быстрой сборке ПК.
Похоже, столь минимальный комплект поставки становится нормой, хотя для сборки персонального компьютера начального уровня набора аксессуаров вполне достаточно.


Дизайн

Подобно предыдущей участнице, в основе Gigabyte GA-870A-UD3 лежит печатная плата размером 305х230, что несколько уже стандартного размера АТХ, так что при сборке правый край останется не зафиксированным. Представленная на тестирование плата имеет ревизию 2.1.

Gigabyte GA-870A-UD3

Расположение узлов на плате близко к классическому, все разъемы находятся на своих местах. GA-870A-UD3 построена на наборе системной логики AMD 870 + SB850. Инженеры Gigabyte не стали нарушать рекомендации AMD, а потому из двух слотов PCI-E 2.0 x16 только первый из них способен работать на полной скорости, второй слот работает в режиме х4. Для установки плат расширения имеются два разъема PCI-E 2.0 x1 и три PCI. На наш взгляд, это оптимальная конфигурация для домашнего компьютера. В дисковой подсистеме реализованы возможности южного моста SB850: шесть портов SATA 6Gb/s с возможностью построения RAID-массивов уровней 0, 1, 5, 0+1 и JBOD. В дополнение к чипсетным портам на плате распаяно два дополнительных контроллера для подключения накопителей — Gigabyte SATA2 отвечает за два дополнительных порта SATA-2 и один порт АТА-133, а JMicron JMB362 обеспечивает работу двух eSATA2.0. Для подключения различной периферии имеются 12 чипсетных разъемов USB2.0, а контроллер Renesas µPD720200 обеспечивает поддержку двух высокоскоростных портов USB3.0. Для современной платы наличие IEEE1394 (Texas Instruments TSB43AB23) уже стало нормой. В то же время присутствует полный набор устаревающих интерфейсов: FDD, COM и LPT. Звуковая подсистема построена на восьмиканальном HD-аудиокодеке Realtek ALC892, а за поддержку сети отвечает гигабитный контроллер Realtek RTL8111D/E. Для подключения системных вентиляторов на РСВ распаяны четыре разъема, два из которых поддерживают управления скоростью вращения посредством широтно-импульсной модуляции. Также отметим, что Gigabyte GA-870A-UD3 оснащается двумя микросхемами BIOS, так что система останется работоспособной даже в случае возникновения сбоя или ошибки в микрокоде основной микросхемы.

Охлаждение системной логики хорошо знакомо нам по другим моделям Gigabyte среднего класса. Северный мост довольствуется компактным радиатором из алюминиевого сплава, а южный небольшим плоским радиатором.

Gigabyte GA-870A-UD3

При работе на штатных частотах такого охлаждения вполне достаточно и, хотя радиатор северного моста прилично разогревался, система работала абсолютно стабильно. В этом немалая заслуга умеренного тепловыделения микросхем чипсета. Но пользователям все равно не стоит забывать и о правильной организации вентиляции внутри системного блока.

Подсистема питания GA-870A-UD3 обеспечивает работу процессоров AMD с тепловыделением до 140 Вт включительно. Заметим, что аналогичный дизайн VRM используется на старших системных платах Gigabyte.

Gigabyte GA-870A-UD3

В основе преобразователя напряжения лежит пятиканальный ШИМ-контроллер ISL6324A. В каждой фазе использовано удвоенное количество полевых транзисторов, емкостей и дросселей, что позволяет производителю заявлять восьми виртуальных фазах для питания вычислительных ядер процессора и двух фазах питания встроенного контроллера памяти и кэша L3. Применение восьмиконтактного разъема дополнительного питания должно положительно сказаться на разгонном потенциале и стабильности работы старших процессоров. Огорчает лишь отсутствие радиатора на силовых элементах VRM. Впрочем, производитель предусмотрел возможность установки системы охлаждения, без которой мы настоятельно не рекомендуем экстремальный разгон шестиядерных процессоров со значительным повышениям напряжения.

Компоновка задней панели Gigabyte GA-870A-UD3 заслуживает самых лестных отзывов.

Gigabyte GA-870A-UD3

Производитель умудрился разместить сразу восемь (!) портов USB2.0, пару USB3.0, да еще и два разъема IEEE1394a. Добавьте к этому два порта eSATA, сетевой порт RJ-45, а также оптический, коаксиальный S/PDIF и шесть аналоговых звуковых разъемов в придачу! Удивительно, но нашлось даже место для комбинированного разъема PS/2. Таким образом, задняя панель позволяет реализовать практически все заложенные возможности расширения без использования планок с дополнительными портами.


BIOS Setup

Прошивка Gigabyte GA-870A-UD3 основана на микрокоде Award. После входа в BIOS с помощью нажатия «секретной» клавиши F9 выводится краткая системная информация.

Gigabyte GA-870A-UD3

Все настройки, связанные с разгоном, находятся в разделе MB Intelligent Tweaker.

Gigabyte GA-870A-UD3

Набор стандартен: основные множители, установки частот и режима работы модулей ОЗУ, а также регулировка питающих напряжений. Диапазоны и шаг регулировки представлен в таблице.

Параметр Диапазон регулировки, В Шаг, В
DRAM Voltage 1,5 - 2,4 0,01
NB Voltage 1,1 - 1,8 0,02
NB PCIE Voltage 1,8 - 2,2 0,02
CPU NB VID -0,6 ... +0,6 0,025
CPU Voltage -0,6 ... +0,6 0,025

Набор регулируемых напряжений невелик, а шаг их изменения достаточно большой. Это не очень удобно, зато пользователь будет предупрежден о выборе небезопасных значений. Отметим также, что напряжения процессора и встроенного северного моста нельзя задать в явном виде, можно лишь указать дельту к нормальному VID.

Тонкие настройки ОЗУ собраны в подменю DRAM Configuration.

Gigabyte GA-870A-UD3

Доступна регулировка лишь основных задержек, но большинству пользователей этого вполне достаточно для оптимизации подсистемы оперативной памяти.

Любителям разгона также интересен раздел Advanced Settings.

Gigabyte GA-870A-UD3

Здесь, помимо конфигурации загрузки системы, находятся опции управления энергосберегающими технологиями и разблокировкой скрытых ресурсов процессоров AMD. Также можно выборочно отключать отдельные вычислительные ядра, если их работа снижает стабильность системы.

Раздел PC Health Status, как следует из названия, отвечает за мониторинг системных параметров.

Gigabyte GA-870A-UD3

Выводится информация о четырех напряжениях, данные двух основных термодатчиков и четырех датчиков скорости вращения вентиляторов. Здесь же можно задать порог срабатывания сигнализации о перегреве процессора, а для двух из четырех вентиляторов активировать автоматическое управление скоростью вращения в зависимости от температуры.

Остается лишь добавить, что в BIOS GA-870A-UD3 встроен инструмент для обновления прошивки, а также утилита для работы с профилями пользовательских настроек.

В качестве промежуточного итога можно сказать, что Gigabyte GA-870A-UD3 — отлично оснащенная плата с неплохими задатками разгона. Но для окончательных выводов необходимо провести исследования разгонного потенциала и сравнить производительность с конкурирующими решениями.

MSI 870A-G54

Комплект поставки

Последняя участница сегодняшнего тестирования — MSI 870A-G54. Коробка средних размеров выполнена в контрастной бело-оранжевой гамме. Аналогичный дизайн упаковки можно встретить и у других продуктов компании MSI.

MSI 870A-G54

Центральное место в оформлении занимает логотип Military Class. Это внутренний стандарт MSI, который означает использование во всех электрических цепях материнской платы элементной базы военного класса надежности. В преобразователе напряжения центрального процессора используются танталовые конденсаторы, а все остальные емкости с полимерным электролитом от ведущих японских производителей. Дроссели имеют закрытую конструкцию, что исключает посторонние звуки во время работы и уменьшает их нагрев. Все эти меры призваны обеспечить долговечность и стабильность системной платы. MSI 870A-G54 оснащена фирменной технологией автоматического разгона Auto OC Genie, которая позволяет отдать на откуп автоматике подбор оптимальных параметров системы. Подобно двум другим участницам тестирования плата умеет активировать отключенные ядра процессоров AMD благодаря наличию Unlock CPU Core. На фоне конкурирующих решений набор фирменных технологий смотрится достойно. Возможно, MSI 870A-G54 сможет удивить и богатым комплектом поставки?

MSI 870A-G54

Увы, набор аксессуаров невелик:
  • заглушка на заднюю панель I/O shield;
  • один кабель SATA2.0;
  • шлейф ATA-133;
  • переходник питания Molex-to-SATA;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя;
  • руководство по работе с ПО MSI Control Center.
Отрадно, что производитель вложил подробное и красочное руководство по MSI Control Center. Но мы бы предпочли увидеть лишний кабель SATA, ведь большинство современных приводов имеют именно такой интерфейс.


Дизайн

MSI 870A-G54 выполнена на РСВ размером 305 x 215 мм. Это самая узкая плата из сегодняшней троицы.

MSI 870A-G54

Как и у двух других участниц, в основе платы MSI лежит стандартная связка AMD 870 + SB850. Разработчики разместили на 870A-G54 два слота PCI-E 2.0 x16. К первому из них подведены 16 линий PCI-E, а ко второму лишь четыре, так что о полноценном AMD CrossFire лучше сразу забыть. Зато второй слот PCI-E 2.0 x16@x4 можно использовать для установки отдельной карты обработки физических эффектов или новомодных SSD накопителей с интерфейсом PCI-E. Для установки остальных плат расширения имеются три слота PCI и один PCI-E 2.0 x1. Поддержку шести устройств SATA третьей генерации с возможностью их объединения в RAID-массивы обеспечивает южный мост SB850. Его возможности дополнены контроллером JMicron JMB368, который отвечает за организацию одного канала АТА-133. Для подключения разнообразной периферии имеются 12 чипсетных портов USB2.0, которые дополнены парой USB3.0, реализованных на чипе Renesas µPD720200. В качестве сетевого контроллера применен Realtek RTL8111DL, а в основе звуковой подсистемы лежит восьмиканальный HDA-кодек Realtek ALC892. Из экзотических возможностей расширения отметим разъем для подключения FDD и СОМ-порт, выведенный на заднюю панель. На нижнем краю платы, возле разъемов SATA 6Gb/s, располагаются два занятных элемента управления: кнопка OC Genie и аналоговое колесико OC Dial. Нажатие OC Genie активирует соответствующую технологию автоматического разгона, а OC Dial позволяет изменять базовую частоту в реальном времени, шаг изменения задается в BIOS Setup.

Система охлаждения MSI 870A-G54 типична для недорогих системных плат.

MSI 870A-G54

Никаких тепловых трубок, испарительных камер и прочих инноваций, но они здесь и не требуются, учитывая малый нагрев системной логики. Северный мост охлаждается небольшим пассивным радиатором, на южном мы наблюдаем добротный игольчатый радиатор, который должен быть эффективнее плоских решений у конкурентов. Такой СО вполне хватит для работы на штатных частотах и при небольшом их повышении. Если же вы планируете серьезный разгон — мы рекомендуем позаботиться о дополнительном охлаждении.

Качественная подсистема питания MSI 870A-G54 поддерживает любые современные процессоры AMD c тепловыделение до 140 Вт включительно. На системной плате распаян восьмиконтактный разъем дополнительного питания, преобразователь напряжения процессора выполнен по схеме «4+1». Благодаря фирменной технологии Advanced Phase Switching в моменты малой нагрузки часть фаз может отключаться, тем самым экономя электричество и уменьшая нагрев. Следует отметить, что в цепях VRM применены те самые «военные компоненты» — танталовые конденсаторы и полевые транзисторы с малым сопротивлением открытого канала.

MSI 870A-G54

Преобразователь напряжения работает под управлением контроллера ISL6323A, который часто встречается в системных платах MSI. Силовые элементы преобразователя лишены какого-либо радиатора, и, несмотря на применение качественной элементной базы, перегрева MOSFET при разгоне не избежать. Так что мы опять настоятельно рекомендуем организовать дополнительное охлаждение в случае разгона.

Задняя панель MSI 870A-G54 имеет несколько непривычную компоновку.

MSI 870A-G54

Не часто на плате 2010 года выпуска увидишь полноценный COM-порт. Впрочем, остальной набор интерфейсов стандартен: шесть портов USB2.0, два порта USB3.0, сетевой разъем RJ-45 и набор аудиовыходов, включая оптический S/PDIF. Обладатели периферии стандарта PS/2 обрадуются наличию соответствующего комбинированного разъема, а вот владельцы камкодеров и быстрых внешних накопителей могут огорчиться из-за отсутствия FireWire и eSATA. Что же, такова цена экономии…


BIOS Setup

BIOS MSI 870A-G54 построен на микрокоде AMI. Структура разделов и их содержание хорошо знакомы нам по предыдущим обзорам системных плат MSI.

Все опции, связанные с разгоном, находятся в разделе Cell Menu.

MSI 870A-G54

MSI 870A-G54

Здесь собраны не только настройки частот, множителей и таймингов ОЗУ, но и управление функциями энергосбережения и разблокировки процессорных ядер, а также управление автоматическим разгоном OC Genie Lite. Просмотреть параметры SPD модулей оперативной памяти можно в подменю MEMORY-Z, а настройки задержек находятся в подменю Advanced DRAM Configuration.

MSI 870A-G54

BIOS платы позволяет изменять шесть напряжений на основных узлах системной платы. Перечень напряжений, а также диапазоны и шаг их изменения представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage 0,959 - 1,994 0,003-0,005
CPU-NB Voltage 0,041 - 1,656 0,003-0,005
DRAM Voltage 0,843 - 2,575 0,02-0,03
SB Voltage 1,095 - 1,425 0,02-0,03
NB Voltage 1,093 - 1,413 0,02-0,03
HT Link Voltage 1,186 - 1,560 0,02-0,03

Первое, что бросается в глаза — это переменный шаг изменения всех напряжений. Этот факт нельзя назвать недостатком, просто нужно иметь его в виду. Как и у конкурентов, повышенные значения напряжений подсвечиваются красным цветом, предупреждая об опасности выхода из строя компонентов.

Раздел системного мониторинга имеет название H/W Monitor.

MSI 870A-G54

Контролируются две температуры, скорости вращения трех вентиляторов и четыре основных напряжения. Для процессорного вентилятора предусмотрен автоматический режим регулировки скорости вращения.

Подобно конкурентам, имеется встроенная утилита для обновления прошивки M-Flash и BIOS «обучен» работать с шестью профилями пользовательских настроек.

После беглого знакомства с платой MSI складывается впечатление добротного продукта для пользователей, нетребовательных к функциональности и не имеющих в планах покорения вершин разгона старших процессоров AMD.

Разгонный потенциал

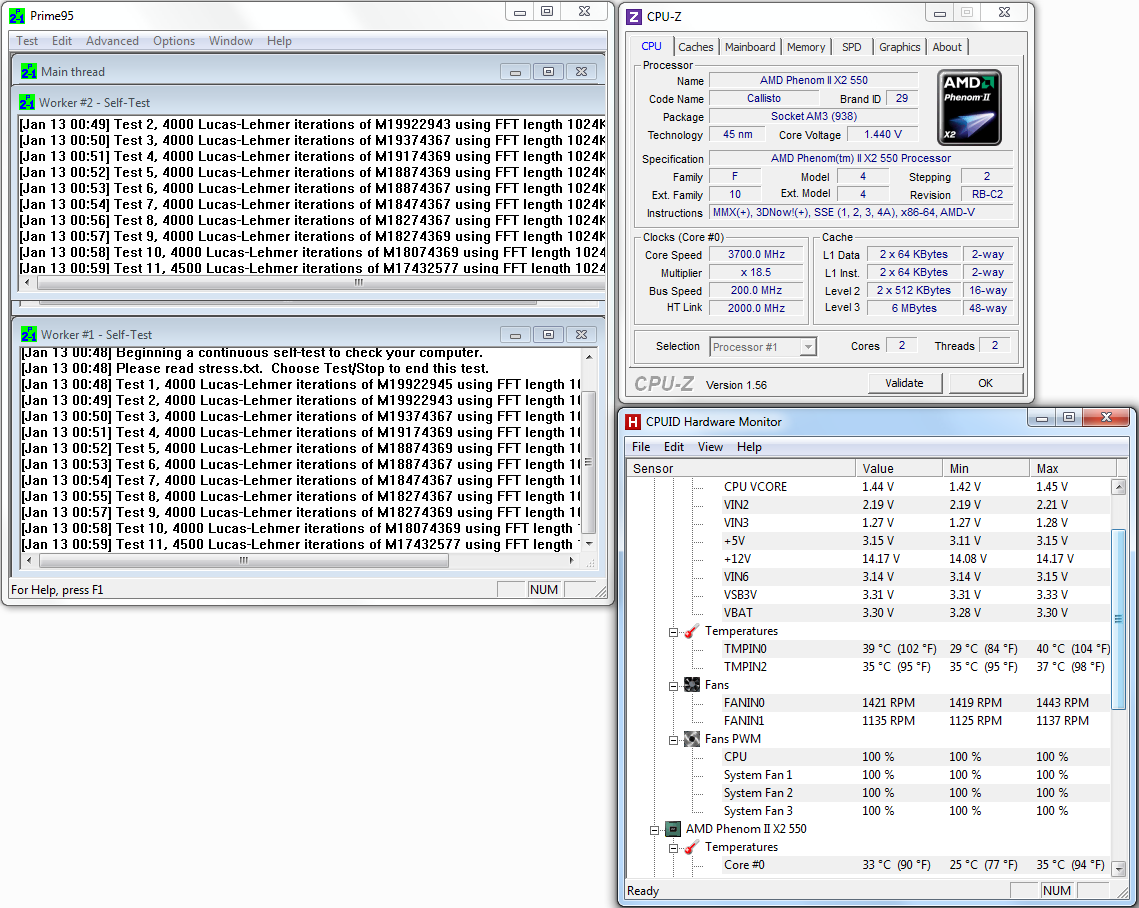

Разгонный потенциал участниц сегодняшнего теста проверялся с помощью процессора AMD Phenom II X2 550 Black Edition. Дело в том, что наш тестовый Phenom II X6 1055T для нормального разгона требует повышения напряжения ядра до 1,5-1,525 В, так что для системных плат без охлаждения VRM такая задача может стать непосильной. Это и стало причиной замены центрального процессора на другой, менее мощный. Для всех трех плат определялось наибольшее стабильное значение базовой частоты и максимальный разгон путем повышения множителя процессора. В первом случае множитель процессора устанавливался в значение х10, множители NB и HT фиксировались на х7. Частота работы ОЗУ выставлялась равной 1:2, сами модули работали с задержками 9-9-9-28-1Т. Наибольшим стабильным признавалось то значение базовой частоты, на котором система без ошибок проходила двенадцатикратный тест In-place large FFT из программы Prime95. Во время проверки максимального разгона путем повышения множителя напряжение Vcore фиксировалось на уровне 1,45 В. Предел стабильной частоты для нашего тестового Phenom II X2 550 Black Edition находится в районе 3700 МГц, что является средним результатом для процессоров Phenom II ревизии С2.

Phenom II X2 550 Black Edition

Первой испытаниям подверглась системная плата ASUS M4A87TD EVO. Нам удалось повысить базовую частоту до 325 МГц без малейшего ущерба для стабильности, и этот результат можно считать очень достойными. Столь же легко справилась плата и с разгоном путем повышения множителя, обеспечив устойчивую работу тестового Phenom II X2 550 ВЕ на частоте 3700 МГц. Очевидно, что приличные результаты разгона были достигнуты благодаря мощной подсистеме питания, продуманному дизайну и отлаженному BIOS.

Вторая участница сегодняшнего теста, системная плата Gigabyte GA-870A-UD3, также продемонстрировала неплохой потенциал по увеличению базовой частоты. Нам удалось достичь полной стабильности на частоте 294 МГц. Это весьма неплохой, но не рекордный результат. Разгон тестового Phenom II X2 550 ВЕ путем повышения множителя составил те же 3700 МГц. Скорее всего, ограничения по увеличению HTT обусловлены недостаточной оптимизацией прошивки, так что с выходом новых версий BIOS разгонный потенциал может существенно измениться.

Разгон последней платы сегодняшнего тестирования, MSI 870A-G54, оказался самым скромным — наибольшая стабильная частота тактового генератора составила лишь 270 МГц. Все попытки её увеличения неизбежно приводили к появлению ошибок в тестах. Однако стабильный максимум при разгоне повышением множителя составил 3700 МГц, ровно столько же, как и у двух других плат. Возможно, нам попался не самый лучший экземпляр платы MSI.

В заключении добавим, что все три платы успешно разблокировали два дополнительных ядра нашего тестового процессора, обеспечив при этом абсолютную стабильность работы.


Тестовый стенд

Для исследования производительности системных плат был собран тестовый стенд следующей конфигурации:
  • процессор: AMD Phenom II X2 550 BE (3100 МГц, 2 ядра);
  • кулер: Xigmatek HDT1284S (1400 об/мин);
  • видеокарта: Powercolor AMD Radeon HD 5850 1GB (875/4900 МГц);
  • память: Take-Ms PC-10660 (DDR3-1333, 2x2 ГБ + 2x1 ГБ);
  • жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
Энергосберегающие технологии центрального процессора в процессе тестирования были активированы, оперативная память работала с задержками 9-9-9-28-1Т. Следует заметить, что из всех плат только MSI достаточно точно устанавливает частоту тактового, на ASUS нормальное значение HTT составляет 200,7 МГц, а на Gigabyte — 200,9 МГц. Перед началом тестирования мы обновили прошивки на всех «материнках»:
  • ASUS M4A87TD EVO BIOS 1005 от 24.08.2010;
  • Gigabyte GA-870A-UD3 BIOS F5a от 15.11.2010;
  • MSI 870A-G54 BIOS 7.17 от 09.09.2010.
Система работала под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены только AMD Catalyst 10.12.

Список тестового программного обеспечения выглядит следующим образом:
  • Everest 5.50.2136 (Cache & Memory benchmark);
  • wPrime Benchmark 2.03;
  • SuperPi 1.5;
  • Fritz Chess Benchmark;
  • 7-Zip 9.20 x64 (встроенный тест);
  • WinRAR 4.0 x64 (встроенный тест);
  • Cinebench R11.5 (64bit);
  • x264 HD Benchmark v3.0;
  • 3DMark Vantage 1.0.1;
  • Crysis: Warhead;
  • FarCry 2;
  • Resident Evil 5 benchmark.

Результаты тестирования

Результаты тестирования сгруппированы в три раздела: синтетические приложения, прикладное программное обеспечение и игровые тесты. Показатели в синтетике обычно показывают низкоуровневую производительность, по ним можно сделать предварительные оценки общего быстродействия.

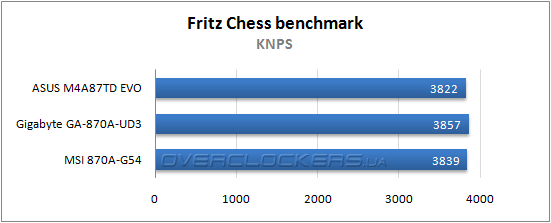

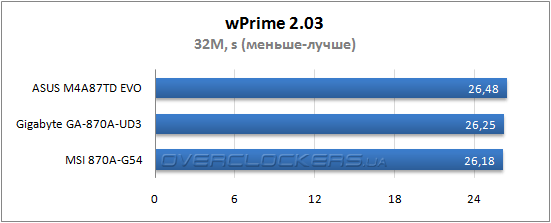

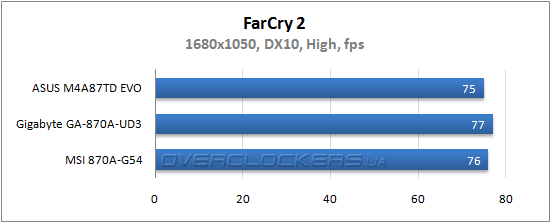

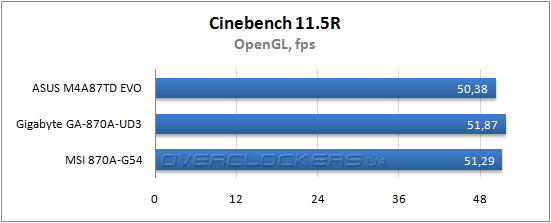

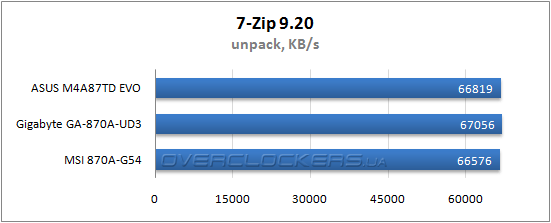

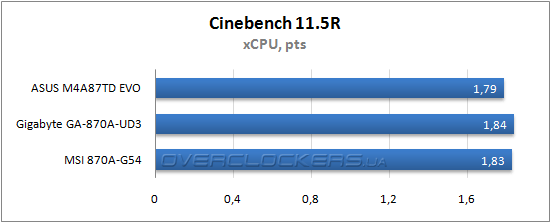

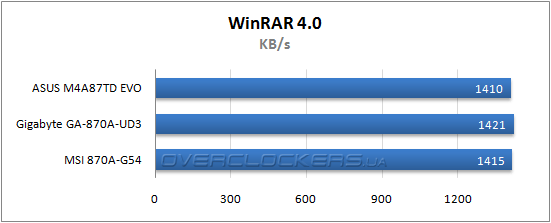

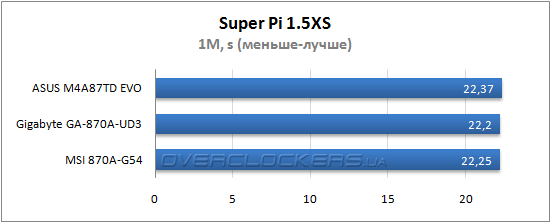

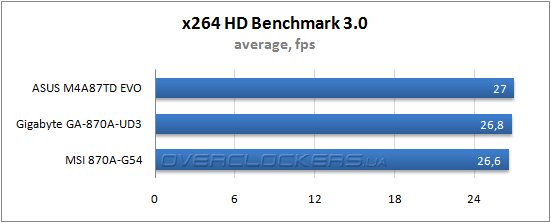

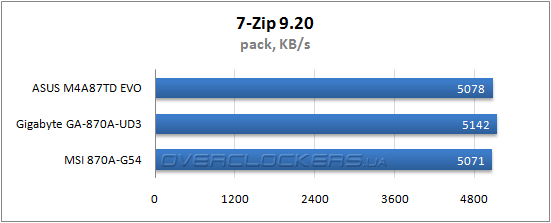

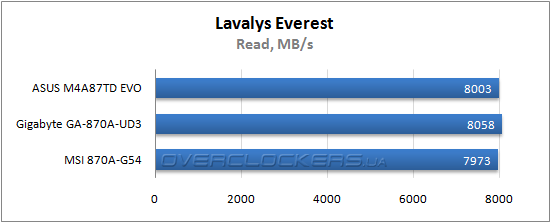

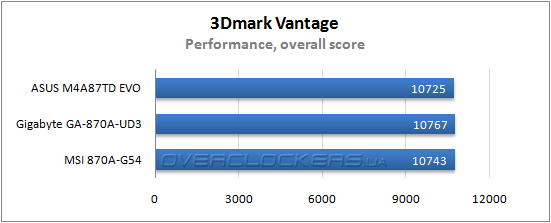

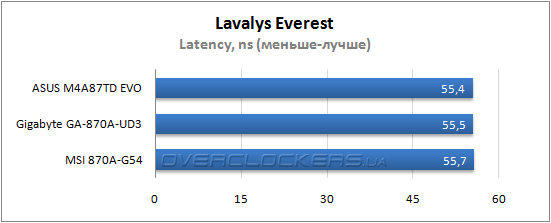

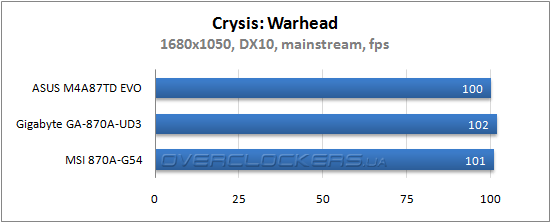

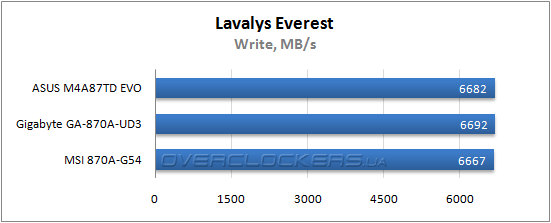

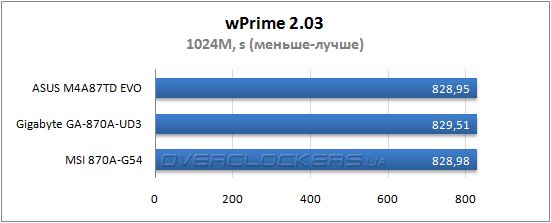

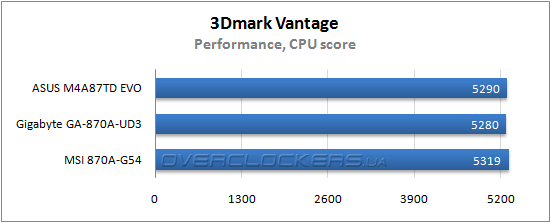

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Лучшие результаты у платы Gigabyte, ASUS чуть отстает, в то время как MSI демонстрирует заметное падение скорости на операциях копирования. Есть подозрение, что эта разница объясняется неоптимальными значениями второстепенных задержек ОЗУ.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

C арифметическими тестами все три участницы справились одинаково хорошо, так что опасения по поводу возможного отставания материнской платы MSI 870A-G54 оказались совершенно напрасны.

В этом шахматном симуляторе важна оптимизация выполнения многопоточных вычислений.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты получились очень похожими, разница на грани погрешности.

В разделе прикладных программ произошли небольшие изменения. Мы обновили WinRar до версии 4.0 и добавили тесты еще одного архиватора — 7-Zip 9.20.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

В архиваторах наибольшее влияние оказывает скорость работы подсистемы ОЗУ, поэтому результаты полностью отражают картину тестирования в Everest.

Пригодность применения системных плат на чипсете AMD 870 в профессиональной сфере мы проверили в задаче рендеринга 3D изображений при помощи Cinebench 11.5R.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

ASUS M4A87TD EVO неожиданно спустилась на последнее место, но отставание в 3,5% вряд ли можно считать значимым.

Кодирование видеоконтента с помощью H.264 является очень ресурсоемкой задачей. В этом случае двухъядерный процессор является не лучшим выбором, хотя подобная задача может периодически ставиться перед любым домашним ПК. Поэтому мы решили не отказываться от тестов в x264 HD Benchmark.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

В данной дисциплине важна частота центрального процессора, так что любая из трех системных плат одинаково хорошо справляется с тестовой нагрузкой.

Самый интересный для многих раздел — это производительность в играх. Напомним, что фактором, ограничивающим быстродействие в данной категории тестов, обычно является видеоадаптер. Поэтому тестирование проводилось с высокими, но не максимальными настройками качества и в разрешении 1680х1050. Но вначале мы ознакомим вас с результатами, полученными в полусинтетическом пакете Futuremark 3DMark Vantage, который объективно позволяет оценить производительность видеоподсистемы.

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

По общему балу лидера определить сложно, а вот по очкам в процессорных тестах вперед неожиданно вышла плата MSI. Интересно, сохраниться ли эта тенденция в играх?

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Результаты тестирования ASUS M4A87TD EVO, Gigabyte GA-870A-UD3 и MSI 870A-G54

Все три участницы демонстрируют очень похожее быстродействие, что говорит об качественных и отлаженных прошивках, гарантирующих отсутствие проблем при работе с видеокартой.


Выводы

Настало время подвести итоги тестирования. Сразу скажем, что сделать это будет очень непросто. Рассматриваемые решения оказались настолько похожими, что различия приходится искать в мелочах и деталях, ведь их производительность и возможности расширения находятся примерно на одном уровне. К тому же, розничная стоимость плат ASUS и Gigabyte почти равна, а вот MSI обойдется покупателю примерно на 15% дешевле. При этом все три платы поддерживают высокоскоростные интерфейсы SATA 6 Gb/s и USB3.0, успешно справляются с разгоном и разблокировкой процессоров AMD. Даже BIOS снабжены схожим набором дополнительных возможностей. Но при этом каждая из рассмотренных плат обладает своими уникальными особенностями, которые мы и попытаемся выделить.

К достоинствам ASUS M4A87TD EVO можно отнести лучший потенциал разгона базовой частоты, высокий уровень быстродействия, разнообразный комплект поставки и гибкость настройки ОЗУ благодаря технологии MemOK. Недостаток всего один: отсутствие радиатора на силовых элементах VRM. Но плата имеет отличный потенциал, и наверняка не спасует даже в разгоне старших процессоров AMD.

Системная плата Gigabyte GA-870A-UD3 обладает лучшими возможностями расширения, мощной и качественной подсистемой питания, технологией DualBIOS и высоким уровнем быстродействия. К недостаткам следует отнести отсутствие охлаждения силовых элементов VRM и недоработки прошивки, не позволившие преодолеть 300 МГц по опорной частоте.

При экспертной оценке MSI 870A-G54 необходимо помнить, что эта плата имеет наименьшую розничную стоимость. Поэтому можно смело простить ей самый скудный комплект поставки и отсутствие дополнительных контроллеров eSATA и FireWire. Вместе с тем, MSI 870A-G54 демонстрирует достойный уровень быстродействия и стабильности при разгоне, а проблемы с повышением частоты HTT, скорее всего, связаны с неудачным тестовым экземпляром. И все же отметим, что радиатор на силовых элементах VRM процессора жизненно необходим в случае разгона старших шестиядерных моделей Phenom II.

По итогам сегодняшнего тестирования можно сделать вывод, что любая из плат может стать отличным кандидатом на покупку в качестве основы для домашнего персонального компьютера, но ближе всех к золотой середине приблизилась Gigabyte GA-870A-UD3, которой до безоговорочной победы не хватило всего лишь чуть-чуть.



Оборудование для тестирования было предоставлено следующими компаниями:
  • AMD — процессор AMD Phenom II X2 550 Black Edition;
  • ASUS — системная плата ASUS M4A87TD EVO;
  • MSI — системная плата MSI 870A-G54;
  • MTI — системная плата Gigabyte GA-870A-UD3;
  • Syntex — блок питания Seasonic X-650.

Находим избытки, применяем с умом!
