Золотая середина: тестирование трех системных плат на чипсете AMD 870

Gigabyte GA-870A-UD3

Комплект поставки

Следующая участница сегодняшнего теста — Gigabyte GA-870A-UD3. Она поставляется в прочной картонной коробке средних размеров, в оформлении чувствуется фирменный стиль Gigabyte. Ручка для переноски, голографическое покрытие и прочие излишества отсутствуют.

Gigabyte GA-870A-UD3

Кроме названия модели на лицевой стороне находятся логотипы фирменных технологий. Материнская плата GA-870A-UD3 относится к серии 333 Onboard Acceleration, что означает поддержку SATA 6Gb/s, USB3.0 и увеличенный втрое максимальный ток на портах USB. Кроме того, плата выполнена в соответствии с внутренним стандартом Gigabyte Ultra Durable 3, а значит, при ее производстве применяются медные проводники удвоенной толщины, долговечные конденсаторы с полимерным электролитом и дроссели закрытой конструкции. Все это направлено на повышение стабильности и улучшение разгонного потенциала. Присутствует поддержка разблокировки скрытых ресурсов процессоров AMD — Auto Unlock. Из уникальных функций можно отметить ON/OFF Charge, которая позволяет заряжать гаджеты от USB портов даже при выключенном ПК. Ну а поддержка шестиядерных процессоров Phenom II X6 и полная совместимость с Windows 7 выглядят вполне логично для платы 2010 года выпуска.

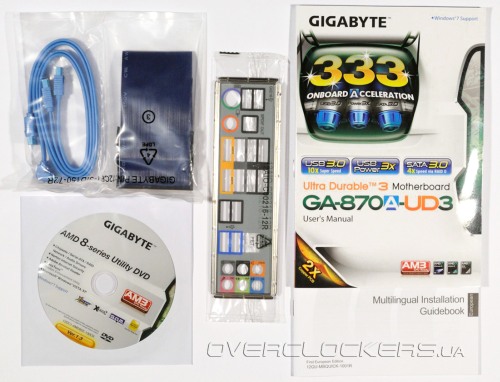

Комплект поставки абсолютно типичен для большинства недорогих системных плат.

Gigabyte GA-870A-UD3

Набор включает:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • шлейф ATA-133;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя;
  • инструкция по быстрой сборке ПК.
Похоже, столь минимальный комплект поставки становится нормой, хотя для сборки персонального компьютера начального уровня набора аксессуаров вполне достаточно.


Дизайн

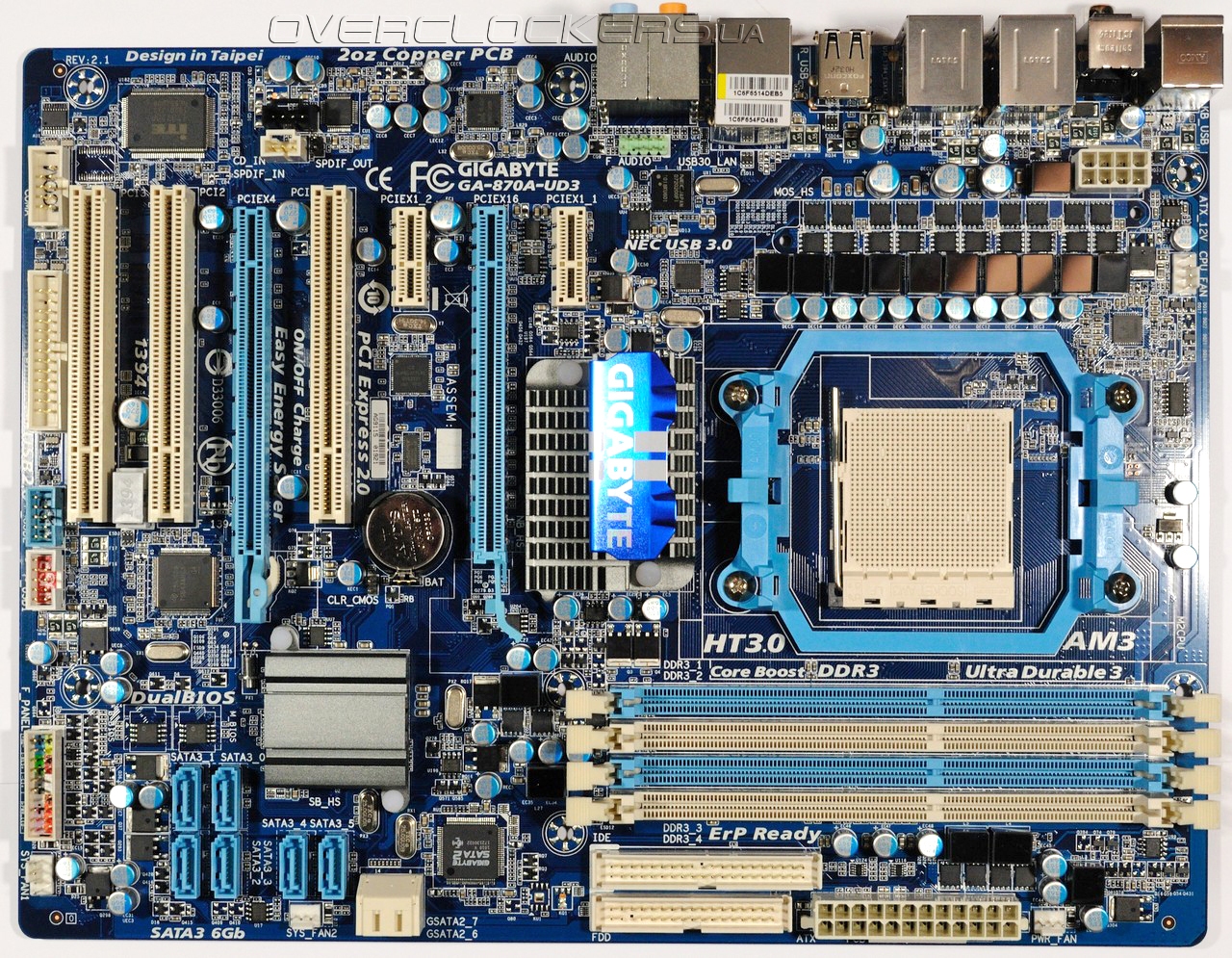

Подобно предыдущей участнице, в основе Gigabyte GA-870A-UD3 лежит печатная плата размером 305х230, что несколько уже стандартного размера АТХ, так что при сборке правый край останется не зафиксированным. Представленная на тестирование плата имеет ревизию 2.1.

Gigabyte GA-870A-UD3

Расположение узлов на плате близко к классическому, все разъемы находятся на своих местах. GA-870A-UD3 построена на наборе системной логики AMD 870 + SB850. Инженеры Gigabyte не стали нарушать рекомендации AMD, а потому из двух слотов PCI-E 2.0 x16 только первый из них способен работать на полной скорости, второй слот работает в режиме х4. Для установки плат расширения имеются два разъема PCI-E 2.0 x1 и три PCI. На наш взгляд, это оптимальная конфигурация для домашнего компьютера. В дисковой подсистеме реализованы возможности южного моста SB850: шесть портов SATA 6Gb/s с возможностью построения RAID-массивов уровней 0, 1, 5, 0+1 и JBOD. В дополнение к чипсетным портам на плате распаяно два дополнительных контроллера для подключения накопителей — Gigabyte SATA2 отвечает за два дополнительных порта SATA-2 и один порт АТА-133, а JMicron JMB362 обеспечивает работу двух eSATA2.0. Для подключения различной периферии имеются 12 чипсетных разъемов USB2.0, а контроллер Renesas µPD720200 обеспечивает поддержку двух высокоскоростных портов USB3.0. Для современной платы наличие IEEE1394 (Texas Instruments TSB43AB23) уже стало нормой. В то же время присутствует полный набор устаревающих интерфейсов: FDD, COM и LPT. Звуковая подсистема построена на восьмиканальном HD-аудиокодеке Realtek ALC892, а за поддержку сети отвечает гигабитный контроллер Realtek RTL8111D/E. Для подключения системных вентиляторов на РСВ распаяны четыре разъема, два из которых поддерживают управления скоростью вращения посредством широтно-импульсной модуляции. Также отметим, что Gigabyte GA-870A-UD3 оснащается двумя микросхемами BIOS, так что система останется работоспособной даже в случае возникновения сбоя или ошибки в микрокоде основной микросхемы.

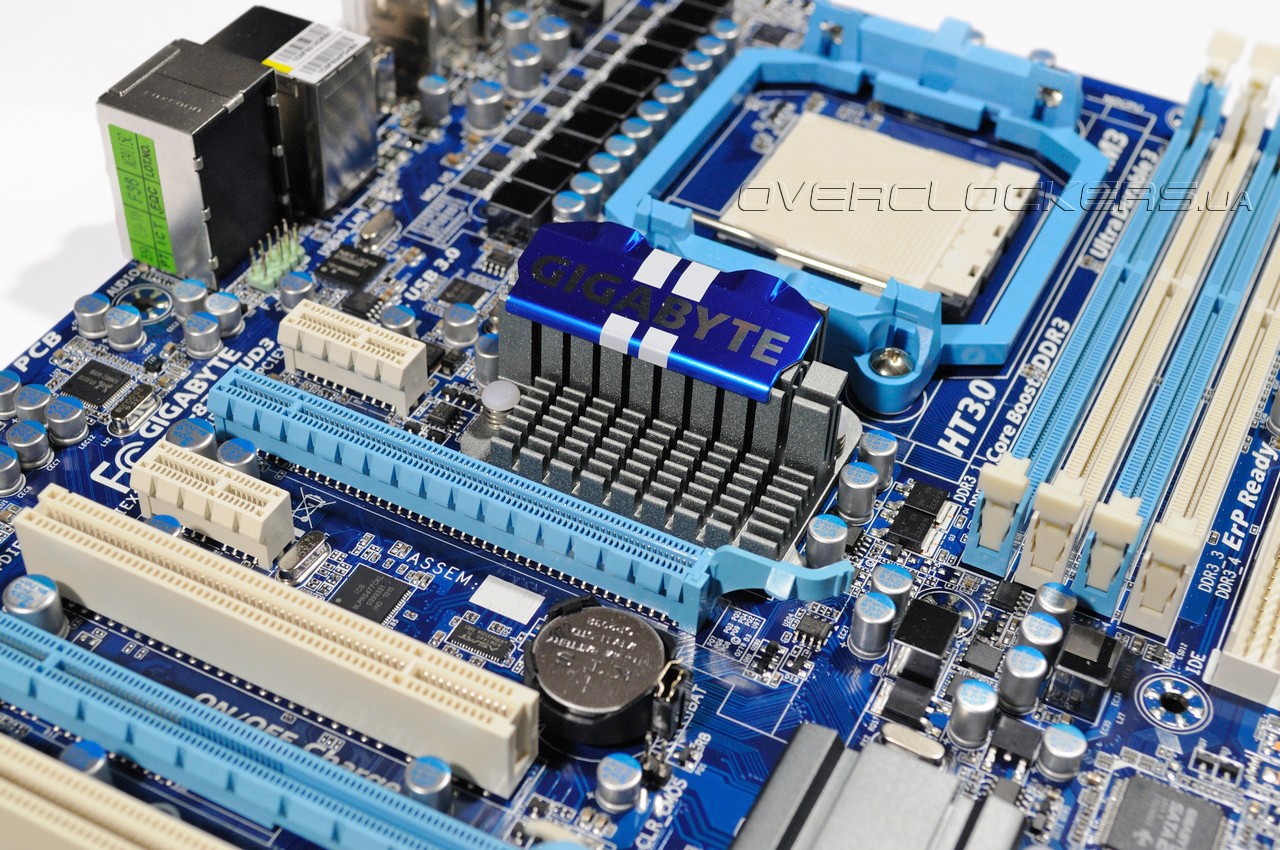

Охлаждение системной логики хорошо знакомо нам по другим моделям Gigabyte среднего класса. Северный мост довольствуется компактным радиатором из алюминиевого сплава, а южный небольшим плоским радиатором.

Gigabyte GA-870A-UD3

При работе на штатных частотах такого охлаждения вполне достаточно и, хотя радиатор северного моста прилично разогревался, система работала абсолютно стабильно. В этом немалая заслуга умеренного тепловыделения микросхем чипсета. Но пользователям все равно не стоит забывать и о правильной организации вентиляции внутри системного блока.

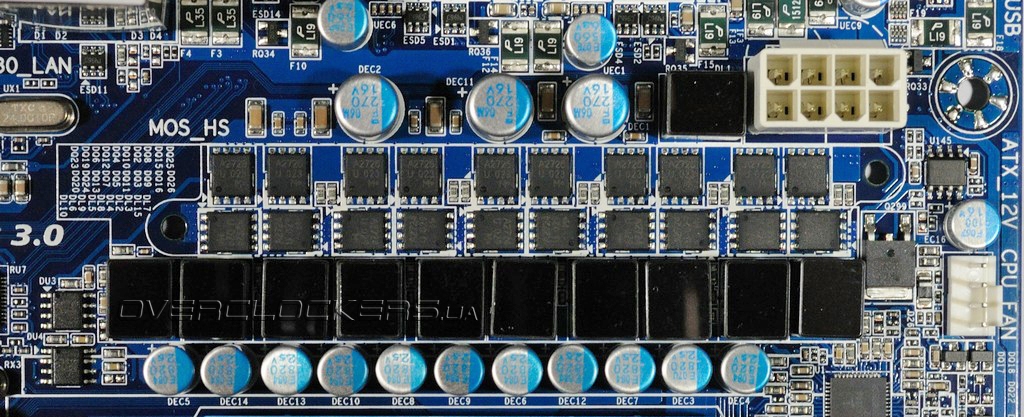

Подсистема питания GA-870A-UD3 обеспечивает работу процессоров AMD с тепловыделением до 140 Вт включительно. Заметим, что аналогичный дизайн VRM используется на старших системных платах Gigabyte.

Gigabyte GA-870A-UD3

В основе преобразователя напряжения лежит пятиканальный ШИМ-контроллер ISL6324A. В каждой фазе использовано удвоенное количество полевых транзисторов, емкостей и дросселей, что позволяет производителю заявлять восьми виртуальных фазах для питания вычислительных ядер процессора и двух фазах питания встроенного контроллера памяти и кэша L3. Применение восьмиконтактного разъема дополнительного питания должно положительно сказаться на разгонном потенциале и стабильности работы старших процессоров. Огорчает лишь отсутствие радиатора на силовых элементах VRM. Впрочем, производитель предусмотрел возможность установки системы охлаждения, без которой мы настоятельно не рекомендуем экстремальный разгон шестиядерных процессоров со значительным повышениям напряжения.

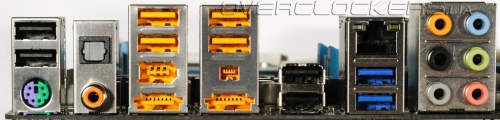

Компоновка задней панели Gigabyte GA-870A-UD3 заслуживает самых лестных отзывов.

Gigabyte GA-870A-UD3

Производитель умудрился разместить сразу восемь (!) портов USB2.0, пару USB3.0, да еще и два разъема IEEE1394a. Добавьте к этому два порта eSATA, сетевой порт RJ-45, а также оптический, коаксиальный S/PDIF и шесть аналоговых звуковых разъемов в придачу! Удивительно, но нашлось даже место для комбинированного разъема PS/2. Таким образом, задняя панель позволяет реализовать практически все заложенные возможности расширения без использования планок с дополнительными портами.


BIOS Setup

Прошивка Gigabyte GA-870A-UD3 основана на микрокоде Award. После входа в BIOS с помощью нажатия «секретной» клавиши F9 выводится краткая системная информация.

Gigabyte GA-870A-UD3

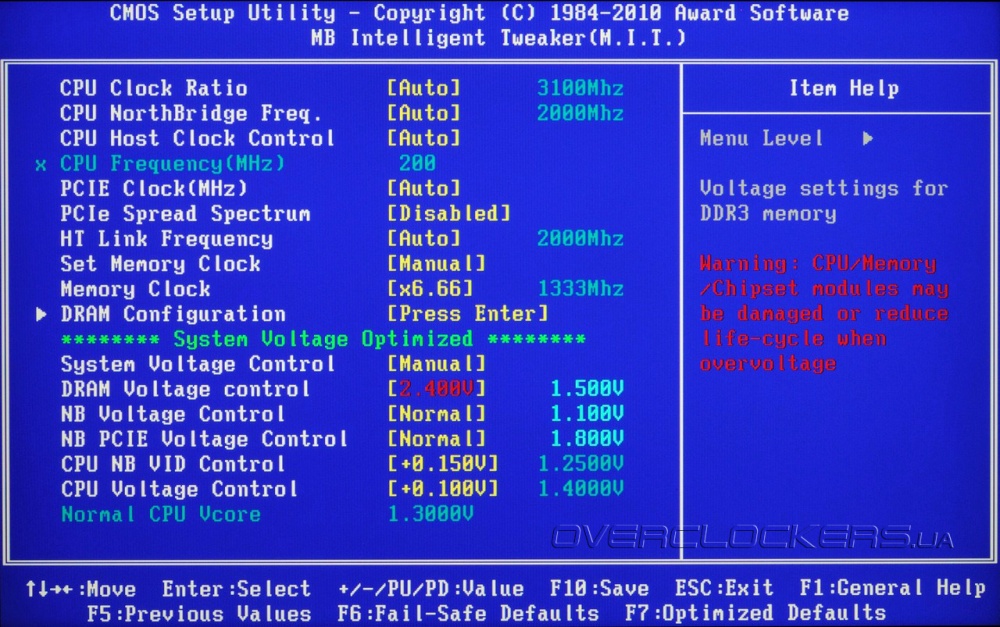

Все настройки, связанные с разгоном, находятся в разделе MB Intelligent Tweaker.

Gigabyte GA-870A-UD3

Набор стандартен: основные множители, установки частот и режима работы модулей ОЗУ, а также регулировка питающих напряжений. Диапазоны и шаг регулировки представлен в таблице.

Параметр Диапазон регулировки, В Шаг, В
DRAM Voltage 1,5 - 2,4 0,01
NB Voltage 1,1 - 1,8 0,02
NB PCIE Voltage 1,8 - 2,2 0,02
CPU NB VID -0,6 ... +0,6 0,025
CPU Voltage -0,6 ... +0,6 0,025

Набор регулируемых напряжений невелик, а шаг их изменения достаточно большой. Это не очень удобно, зато пользователь будет предупрежден о выборе небезопасных значений. Отметим также, что напряжения процессора и встроенного северного моста нельзя задать в явном виде, можно лишь указать дельту к нормальному VID.

Тонкие настройки ОЗУ собраны в подменю DRAM Configuration.

Gigabyte GA-870A-UD3

Доступна регулировка лишь основных задержек, но большинству пользователей этого вполне достаточно для оптимизации подсистемы оперативной памяти.

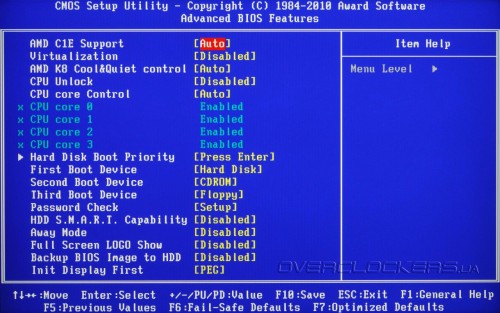

Любителям разгона также интересен раздел Advanced Settings.

Gigabyte GA-870A-UD3

Здесь, помимо конфигурации загрузки системы, находятся опции управления энергосберегающими технологиями и разблокировкой скрытых ресурсов процессоров AMD. Также можно выборочно отключать отдельные вычислительные ядра, если их работа снижает стабильность системы.

Раздел PC Health Status, как следует из названия, отвечает за мониторинг системных параметров.

Gigabyte GA-870A-UD3

Выводится информация о четырех напряжениях, данные двух основных термодатчиков и четырех датчиков скорости вращения вентиляторов. Здесь же можно задать порог срабатывания сигнализации о перегреве процессора, а для двух из четырех вентиляторов активировать автоматическое управление скоростью вращения в зависимости от температуры.

Остается лишь добавить, что в BIOS GA-870A-UD3 встроен инструмент для обновления прошивки, а также утилита для работы с профилями пользовательских настроек.

В качестве промежуточного итога можно сказать, что Gigabyte GA-870A-UD3 — отлично оснащенная плата с неплохими задатками разгона. Но для окончательных выводов необходимо провести исследования разгонного потенциала и сравнить производительность с конкурирующими решениями.
