Золотая середина: тестирование трех системных плат на чипсете AMD 870

MSI 870A-G54

Комплект поставки

Последняя участница сегодняшнего тестирования — MSI 870A-G54. Коробка средних размеров выполнена в контрастной бело-оранжевой гамме. Аналогичный дизайн упаковки можно встретить и у других продуктов компании MSI.

MSI 870A-G54

Центральное место в оформлении занимает логотип Military Class. Это внутренний стандарт MSI, который означает использование во всех электрических цепях материнской платы элементной базы военного класса надежности. В преобразователе напряжения центрального процессора используются танталовые конденсаторы, а все остальные емкости с полимерным электролитом от ведущих японских производителей. Дроссели имеют закрытую конструкцию, что исключает посторонние звуки во время работы и уменьшает их нагрев. Все эти меры призваны обеспечить долговечность и стабильность системной платы. MSI 870A-G54 оснащена фирменной технологией автоматического разгона Auto OC Genie, которая позволяет отдать на откуп автоматике подбор оптимальных параметров системы. Подобно двум другим участницам тестирования плата умеет активировать отключенные ядра процессоров AMD благодаря наличию Unlock CPU Core. На фоне конкурирующих решений набор фирменных технологий смотрится достойно. Возможно, MSI 870A-G54 сможет удивить и богатым комплектом поставки?

MSI 870A-G54

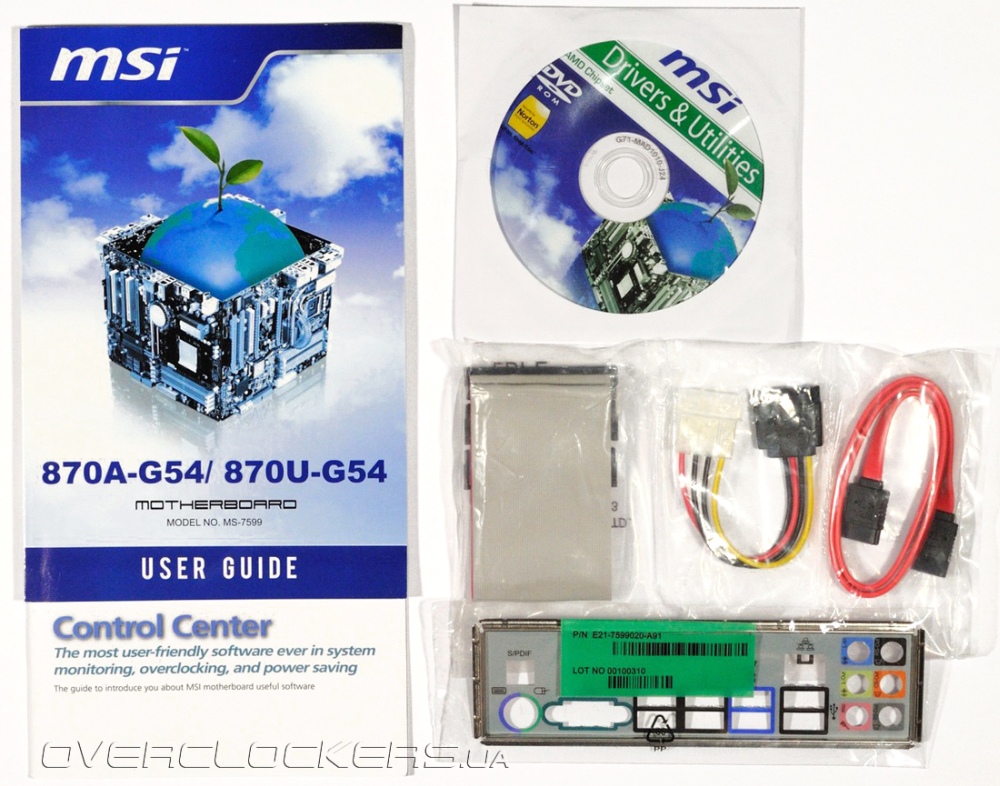

Увы, набор аксессуаров невелик:
  • заглушка на заднюю панель I/O shield;
  • один кабель SATA2.0;
  • шлейф ATA-133;
  • переходник питания Molex-to-SATA;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя;
  • руководство по работе с ПО MSI Control Center.
Отрадно, что производитель вложил подробное и красочное руководство по MSI Control Center. Но мы бы предпочли увидеть лишний кабель SATA, ведь большинство современных приводов имеют именно такой интерфейс.


Дизайн

MSI 870A-G54 выполнена на РСВ размером 305 x 215 мм. Это самая узкая плата из сегодняшней троицы.

MSI 870A-G54

Как и у двух других участниц, в основе платы MSI лежит стандартная связка AMD 870 + SB850. Разработчики разместили на 870A-G54 два слота PCI-E 2.0 x16. К первому из них подведены 16 линий PCI-E, а ко второму лишь четыре, так что о полноценном AMD CrossFire лучше сразу забыть. Зато второй слот PCI-E 2.0 x16@x4 можно использовать для установки отдельной карты обработки физических эффектов или новомодных SSD накопителей с интерфейсом PCI-E. Для установки остальных плат расширения имеются три слота PCI и один PCI-E 2.0 x1. Поддержку шести устройств SATA третьей генерации с возможностью их объединения в RAID-массивы обеспечивает южный мост SB850. Его возможности дополнены контроллером JMicron JMB368, который отвечает за организацию одного канала АТА-133. Для подключения разнообразной периферии имеются 12 чипсетных портов USB2.0, которые дополнены парой USB3.0, реализованных на чипе Renesas µPD720200. В качестве сетевого контроллера применен Realtek RTL8111DL, а в основе звуковой подсистемы лежит восьмиканальный HDA-кодек Realtek ALC892. Из экзотических возможностей расширения отметим разъем для подключения FDD и СОМ-порт, выведенный на заднюю панель. На нижнем краю платы, возле разъемов SATA 6Gb/s, располагаются два занятных элемента управления: кнопка OC Genie и аналоговое колесико OC Dial. Нажатие OC Genie активирует соответствующую технологию автоматического разгона, а OC Dial позволяет изменять базовую частоту в реальном времени, шаг изменения задается в BIOS Setup.

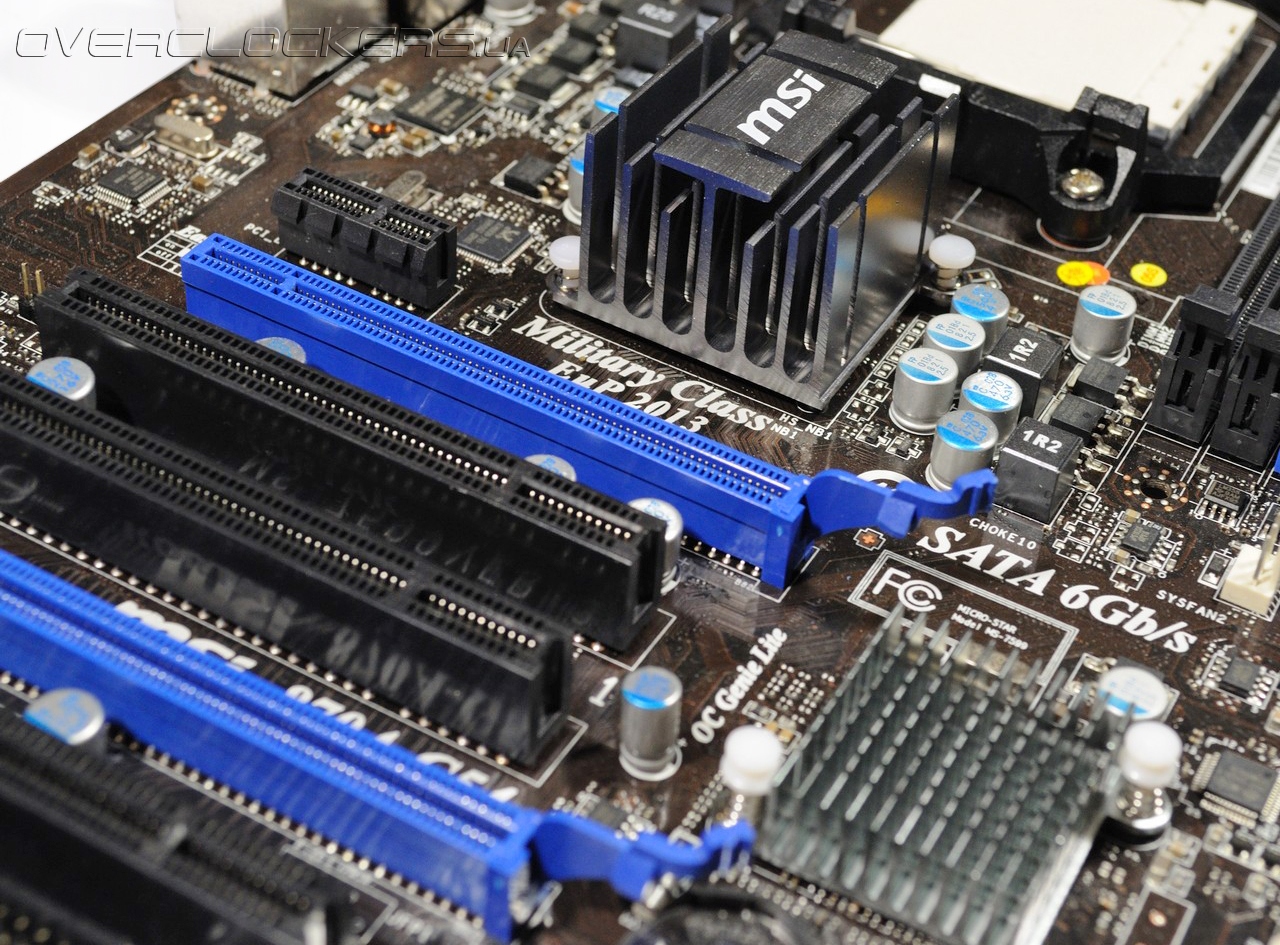

Система охлаждения MSI 870A-G54 типична для недорогих системных плат.

MSI 870A-G54

Никаких тепловых трубок, испарительных камер и прочих инноваций, но они здесь и не требуются, учитывая малый нагрев системной логики. Северный мост охлаждается небольшим пассивным радиатором, на южном мы наблюдаем добротный игольчатый радиатор, который должен быть эффективнее плоских решений у конкурентов. Такой СО вполне хватит для работы на штатных частотах и при небольшом их повышении. Если же вы планируете серьезный разгон — мы рекомендуем позаботиться о дополнительном охлаждении.

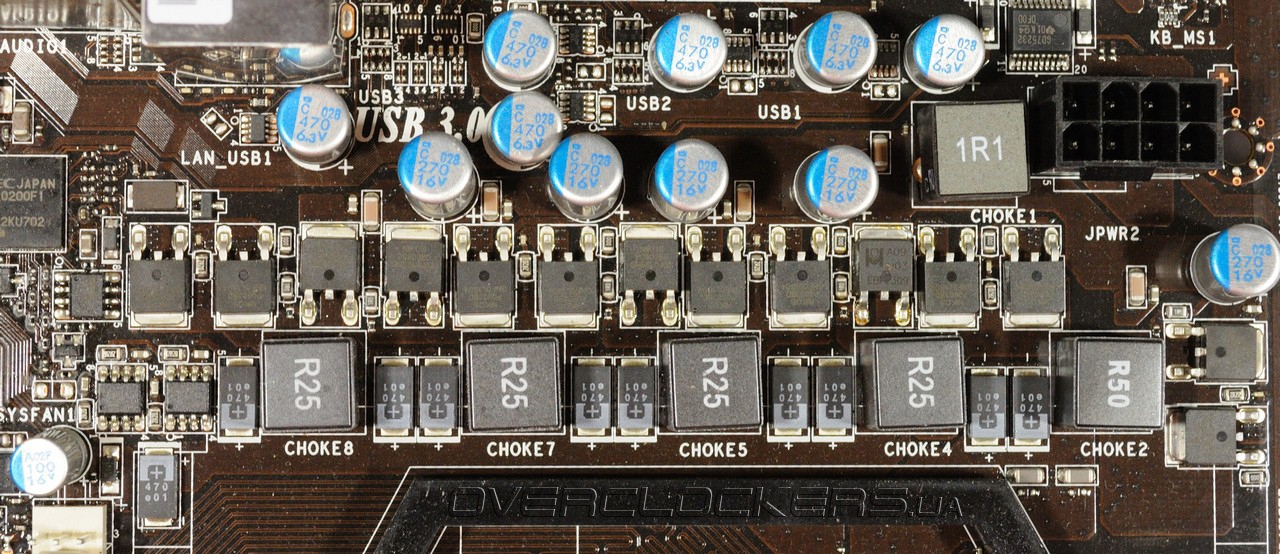

Качественная подсистема питания MSI 870A-G54 поддерживает любые современные процессоры AMD c тепловыделение до 140 Вт включительно. На системной плате распаян восьмиконтактный разъем дополнительного питания, преобразователь напряжения процессора выполнен по схеме «4+1». Благодаря фирменной технологии Advanced Phase Switching в моменты малой нагрузки часть фаз может отключаться, тем самым экономя электричество и уменьшая нагрев. Следует отметить, что в цепях VRM применены те самые «военные компоненты» — танталовые конденсаторы и полевые транзисторы с малым сопротивлением открытого канала.

MSI 870A-G54

Преобразователь напряжения работает под управлением контроллера ISL6323A, который часто встречается в системных платах MSI. Силовые элементы преобразователя лишены какого-либо радиатора, и, несмотря на применение качественной элементной базы, перегрева MOSFET при разгоне не избежать. Так что мы опять настоятельно рекомендуем организовать дополнительное охлаждение в случае разгона.

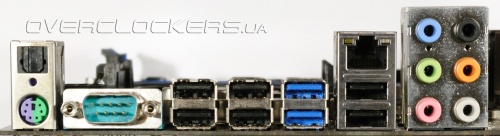

Задняя панель MSI 870A-G54 имеет несколько непривычную компоновку.

MSI 870A-G54

Не часто на плате 2010 года выпуска увидишь полноценный COM-порт. Впрочем, остальной набор интерфейсов стандартен: шесть портов USB2.0, два порта USB3.0, сетевой разъем RJ-45 и набор аудиовыходов, включая оптический S/PDIF. Обладатели периферии стандарта PS/2 обрадуются наличию соответствующего комбинированного разъема, а вот владельцы камкодеров и быстрых внешних накопителей могут огорчиться из-за отсутствия FireWire и eSATA. Что же, такова цена экономии…


BIOS Setup

BIOS MSI 870A-G54 построен на микрокоде AMI. Структура разделов и их содержание хорошо знакомы нам по предыдущим обзорам системных плат MSI.

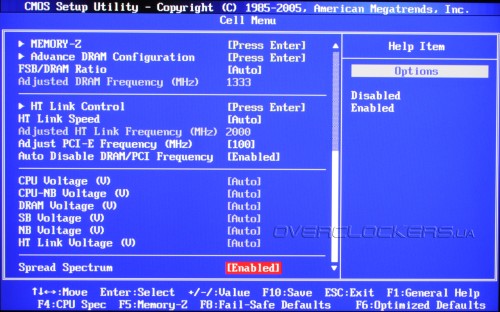

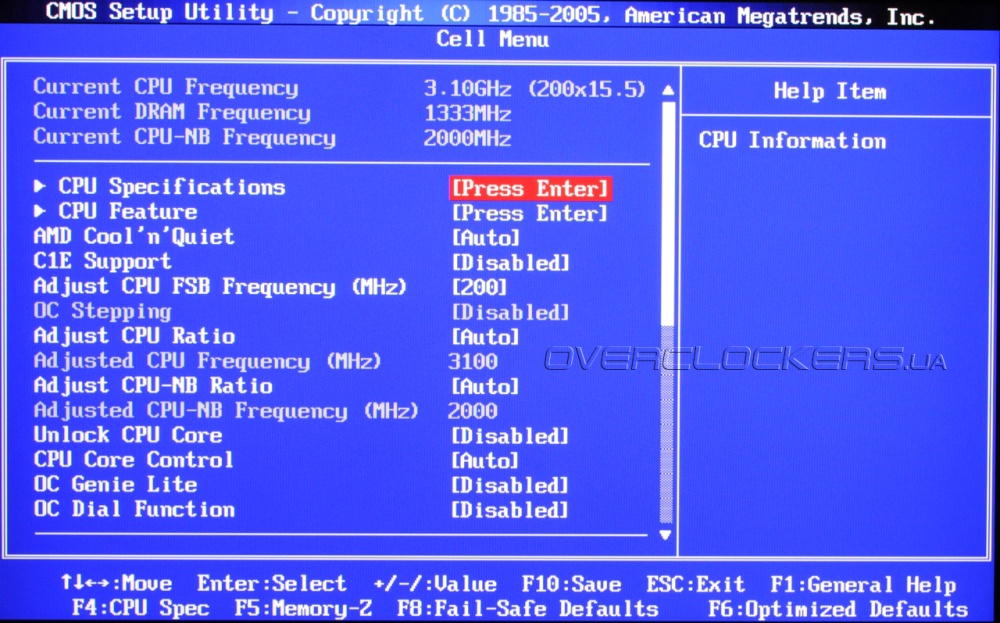

Все опции, связанные с разгоном, находятся в разделе Cell Menu.

MSI 870A-G54

MSI 870A-G54

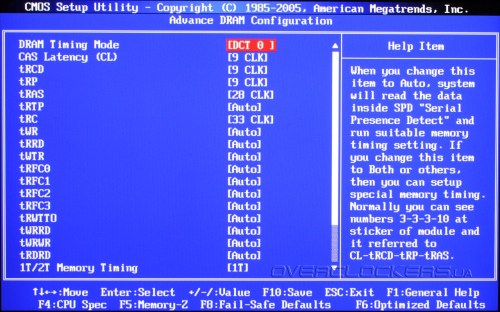

Здесь собраны не только настройки частот, множителей и таймингов ОЗУ, но и управление функциями энергосбережения и разблокировки процессорных ядер, а также управление автоматическим разгоном OC Genie Lite. Просмотреть параметры SPD модулей оперативной памяти можно в подменю MEMORY-Z, а настройки задержек находятся в подменю Advanced DRAM Configuration.

MSI 870A-G54

BIOS платы позволяет изменять шесть напряжений на основных узлах системной платы. Перечень напряжений, а также диапазоны и шаг их изменения представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU Voltage 0,959 - 1,994 0,003-0,005
CPU-NB Voltage 0,041 - 1,656 0,003-0,005
DRAM Voltage 0,843 - 2,575 0,02-0,03
SB Voltage 1,095 - 1,425 0,02-0,03
NB Voltage 1,093 - 1,413 0,02-0,03
HT Link Voltage 1,186 - 1,560 0,02-0,03

Первое, что бросается в глаза — это переменный шаг изменения всех напряжений. Этот факт нельзя назвать недостатком, просто нужно иметь его в виду. Как и у конкурентов, повышенные значения напряжений подсвечиваются красным цветом, предупреждая об опасности выхода из строя компонентов.

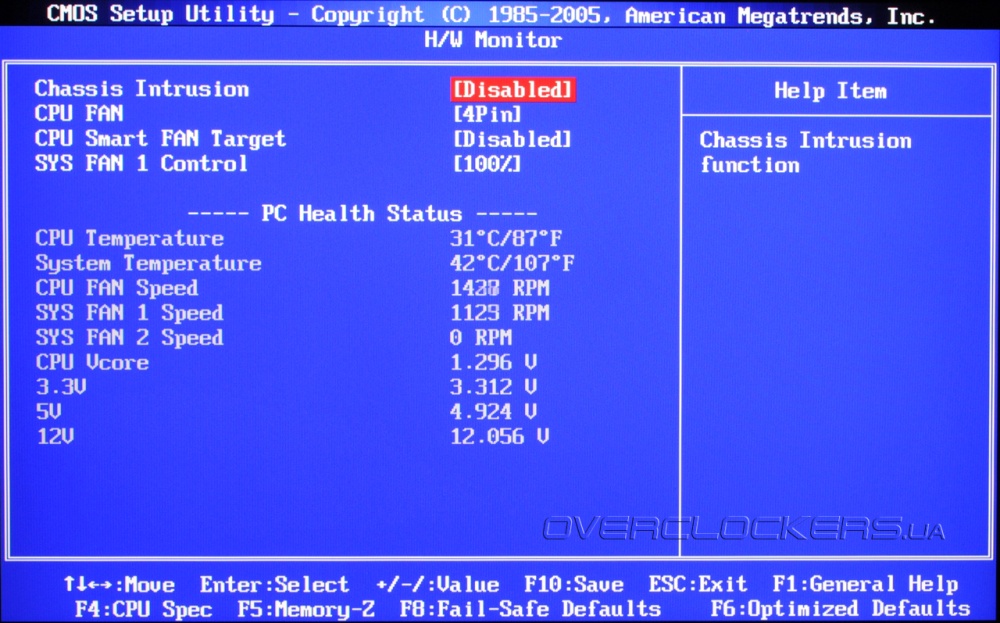

Раздел системного мониторинга имеет название H/W Monitor.

MSI 870A-G54

Контролируются две температуры, скорости вращения трех вентиляторов и четыре основных напряжения. Для процессорного вентилятора предусмотрен автоматический режим регулировки скорости вращения.

Подобно конкурентам, имеется встроенная утилита для обновления прошивки M-Flash и BIOS «обучен» работать с шестью профилями пользовательских настроек.

После беглого знакомства с платой MSI складывается впечатление добротного продукта для пользователей, нетребовательных к функциональности и не имеющих в планах покорения вершин разгона старших процессоров AMD.
