Золотая середина: тестирование трех системных плат на чипсете AMD 870

Несмотря на недавний анонс новейшей архитектуры Intel и скорый выпуск долгожданных процессоров на ядре Bulldozer, проверенная временем платформа AMD Socket AM3 по-прежнему остается неплохой основой для сборки производительного ПК. Сочетание доступной цены, богатых функциональных возможностей и достаточный уровень быстродействия продолжают привлекать потенциальных покупателей. Успех платформы AM3 зависит не только от удачных процессоров Athlon II и Phenom II, но и от широкой гаммы системной логики. Немалую популярность завоевали чипсеты AMD с интегрированной графикой, ведь покупатель практически бесплатно получает современное видеоядро, которое не только позволяет обойтись какое-то время без дискретного акселератора, но и способно удовлетворить пользователя, не требующего от домашнего компьютера чудес производительности в современных 3D-играх. Впрочем, большинство любителей электронных развлечений никогда не удовлетворятся возможностями встроенной видеокарты, так как её производительность для них недостаточно. Их выбор — дискретные чипсеты. А для экономных покупателей предлагается замечательный набор системной логики AMD 870.

Напомним основные характеристики чипсетов 800-й серии.

Модель 890FX 890GX 870 880G
Технологический процесс TSMC 65 nm TSMC 55 nm TSMC 65 nm TSMC 55 nm
Конфигурация PCI-Express 2.0 42 линии (2х16/4х8) 22 линии (1x16/2x8) 22 линии (1x16) 22 линии (1x16)
Поддержка CrossFireХ да да - -
Встроенное видеоядро - HD4290 - HD4250
Частота видеоядра, МГц - 700 - 560
Кол-во потоковых процессоров - 40 (8х5) - 40 (8х5)
Аппаратное декодирование H.264/VC-1/MPEG-2 - UVD2 - UVD2
Поддержка Microsoft DirectX - 10.1 - 10.1
Тепловыделение, Вт 19,6 25 12,5 18
Южный мост SB850 SB850 SB710 SB710
Технологический процесс TSMC 65 nm TSMC 65 nm TSMC 130 nm TSMC 130 nm
USB 14 USB 2.0 14 USB 2.0 12 USB 2.0 12 USB 2.0
SATA 6 SATA 3.0 AHCI 1.2 6 SATA 3.0 AHCI 1.2 6 SATA 2.0 AHCI 1.1 6 SATA 2.0 AHCI 1.1
Интегрированный МАС Gigbyte Ethernet да да - -

Основное отличие AMD 870 от AMD 890FX заключается в уменьшенном количестве линий PCI-E 2.0, отсутствии IOMMU и невозможности построения CrossFire. Более того, AMD 870 допускает работу с южным мостом SB850, что вплотную приближает функциональность такого набора системной логики к флагманскому чипсету. Производители системных плат вольны оснащать свои продукты фирменными технологиями, а дополнительные контроллеры способны существенно расширить функциональность. Получается, что материнские платы на чипсете AMD 870 могут стать той самой золотой серединой для требовательных, но бережливых пользователей. Сегодня мы познакомим вас с тремя такими моделями от ASUS, Gigabyte и MSI. Все эти системные платы схожи по дизайну, функциональности, и даже имеют примерно одинаковую розничную стоимость около 100 долларов. Предлагаем вам ознакомиться с их подробными спецификациями.

Модель Asus M4A87TD EVO Gigabyte GA-870A-UD3 MSI 870A-G54
Чипсет AMD 870 + SB850 AMD 870 + SB850 AMD 870 + SB850
Процессоры Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II Socket AM3 Phenom II, Athlon II
Шина HT HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max 4 DIMM DDR3 SDRAM 1066/1333/1600/2000 (O.C.), 16GB max
Количество подключаемых вентиляторов 3 (2x 4pin, 1x 3pin) 4 (2x 4pin, 2x 3pin) 3 (1x 4pin, 2x 3pin)
Слоты PCI-E 1x PCI Express 2.0 x16@x16
1x PCI Express 2.0 x16@x4
1x PCI Express 2.0 x1
1x PCI Express 2.0 x16@x16
 1x PCI Express 2.0 x16@x4
2x PCI Express 2.0 x1
1x PCI Express 2.0 x16@x16
1x PCI Express 2.0 x16@x4
 1x PCI Express 2.0 x1
Слоты PCI 3 3 3
Встроенное видеядро - - -
Видеоразъемы - - -
Порты USB 12x 2.0 (6 разъемов на задней панели) 2х 3.0 (Renesas µPD720200) 12x 2.0 (8 разъемов на задней панели) 2х 3.0 (Renesas µPD720200) 12x 2.0 (6 разъемов на задней панели) 2х 3.0 (Renesas µPD720200)
ATA-133 1 (JMicron JMB361) 1 (GIGABYTE SATA2) 1 (JMicron JMB368)
Serial ATA 6x SATA-3 (AMD SB850) 6x SATA-3 (AMD SB850) 2x SATA-2 (GIGABYTE SATA2) 6x SATA-3 (AMD SB850)
RAID 0, 1, 5, 10, JBOD (AMD SB850) 0, 1, 5, 10, JBOD (AMD SB850) 0, 1, JBOD (GIGABYTE SATA2) 0, 1, 5, 10, JBOD (AMD SB850)
eSATA 1x eSATA 2.0 (JMicron JMB361) 2x eSATA 2.0 (JMicron JMB362) -
Встроенный звук Восьмиканальный HDA-кодек VT1818 Восьмиканальный HDA-кодек Realtek ALC892 Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть Gigabit Ethernet Realtek RTL8111E Gigabit Ethernet Realtek RTL8111D/E Gigabit Ethernet Realtek RTL8111DL
FireWire 2x VIA VT6308P (1 разъем на задней панели) 3x TSB43AB23 (2 разъема на задней панели) -
LPT - + -
COM + + +
BIOS AMI AWARD AMI
Форм-фактор ATX ATX ATX
Размеры 305 x 224 305 x 230 305 x 215
Дополнительные возможности Core Unlocker, TurboV EVO, Express Gate, MemOK! Auto Unlock Support, Ultra Durable 3, Dual BIOS APS, Auto OC Genie, OC Dial, Unlock CPU Core


ASUS M4A87TD EVO

Комплект поставки

Системная плата поставляется в компактной картонной коробке, дизайн которой типичен для последних продуктов ASUS.

ASUS M4A87TD EVO

ASUS M4A87TD EVO относится к серии Xtreme Design, что означает использование двух унций меди при производстве печатной платы, уменьшение электромагнитных помех во время работы и усиленную подсистему питания центрального процессора. Технология TurboV EVO представляет собой аппаратно-программный комплекс по разгону и системному мониторингу, а Core Unlocker выполняет те же функции, что и АСС (позволяет активировать отключенные ядра процессоров AMD). Turbo Unlocker позволяет выборочно повышать частоты отдельных процессорных ядер в зависимости от их загрузки. Заявлена поддержка любых процессоров AMD Socket AM3 и полная совместимость с Windows 7. Как и большинство системных плат ASUS, M4A87TD EVO поддерживает быструю загрузку «облегченной» операционной системы Express Gate. С её помощью, спустя несколько секунд после включения ПК, пользователю доступны вэб-браузер, просмотр фотографий и обмен мгновенными сообщениями. С особенностями дизайна этой системной платы мы познакомим вас чуть позже, а пока посмотрим на комплект поставки.

ASUS M4A87TD EVO

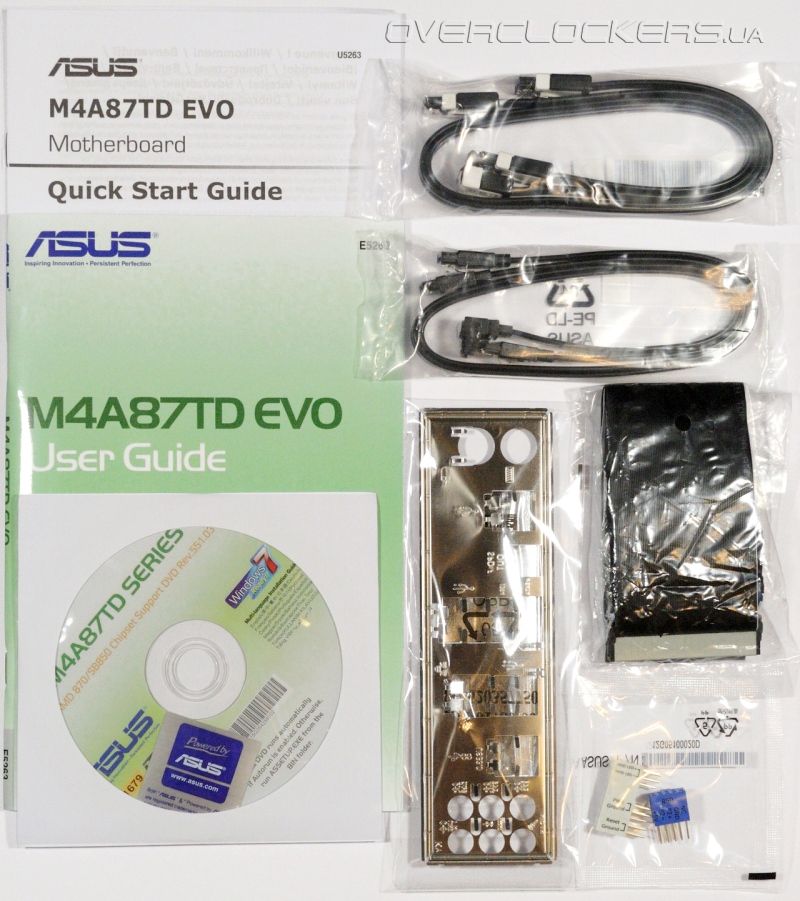

Набор аксессуаров типичен для системных плат ASUS, он включает:
  • заглушка на заднюю панель I/O shield;
  • пара кабелей SATA3.0;
  • пара кабелей SATA2.0 с Г-образными разъемами;
  • шлейф ATA-133;
  • набор разъемов для подключения кабелей передней панели Q-conectors;
  • DVD-диск с ПО и драйверами;
  • подробное руководство пользователя.
  • инструкция по быстрой сборке ПК.
Совершенно стандартный комплект, ничего лишнего, но для сборки системы вполне достаточно.


Дизайн

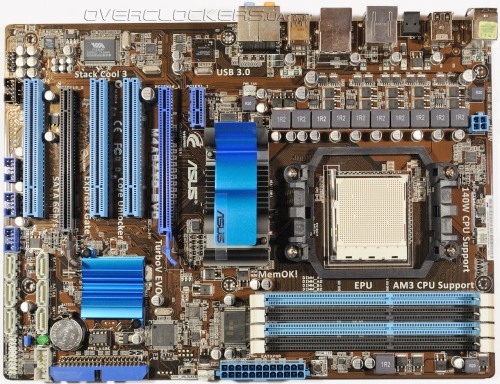

Системная плата ASUS M4A87TD EVO имеет габариты 305х224 мм (так называемый «зауженный АТХ»), значит, правый край платы будет не закреплен. Текстолит имеет темно-коричневый цвет, что характерно для моделей серии Xtreme Design.

ASUS M4A87TD EVO

Компоновка достаточно плотная, свободного места практически нет. В основе M4A87TD EVO лежит набор системной логики AMD 870 + SB850, за счет чего достигается сочетание умеренной цены и максимальной функциональности. Плата оснащена двумя слотами PCI-E 2.0 x16, первый из которых работает на полной скорости, а ко второму подведены лишь четыре линии PCI-E 2.0. Такая схема вряд ли подойдет для построения полноценной конфигурации AMD CrossFire, а потому второй по счету слот можно рассматривать лишь для установки плат расширения. К услугам пользователя также один разъем PCI-E 2.0 x1 и три PCI. Для организации дисковой подсистемы используются возможности южного моста SB850, который обеспечивает работу шести портов SATA 6Gb/s. Поддерживается создание RAID-массивов различного уровня. Дополнительный контроллер JMicron JMB361 отвечает за работу одного порта eSATA 2.0 и одного канала АТА-133. Гигабитная сеть построена на Realtek RTL8111E; имеется поддержка IEEE1394, для чего на плате распаян чип VIA VT6308P.

Для подключения различной периферии служат 12 чипсетных портов USB2.0, шесть из которых выведены на заднюю панель, а еще шесть можно подключить к коннекторам на РСВ. Благодаря дополнительному контроллеру Renesas µPD720200 реализовано два порта USB3.0. Необычно устроена звуковая подсистема, где вместо привычных чипов Realtek применен восьмиканальный HDA-кодек VIA VT1818. При грамотной реализации аналоговой части звукового тракта это решение способно обеспечить типичное для интегрированных кодеков качество. Поддержка FDD и параллельный порт отсутствуют, но есть один внутренний СОМ-порт. Для подключения вентиляторов имеется три разъема, два из которых поддерживают управление частотой вращения по ШИМ. Рядом с разъемом ATX24 расположена неприметная кнопка MemOK, которая помогает загрузиться, даже если в процессе разгона были установлены неработоспособные параметры ОЗУ. Там же находится микропереключатель CORE_UNLOCKER, который активирует функцию разблокировки ядер.

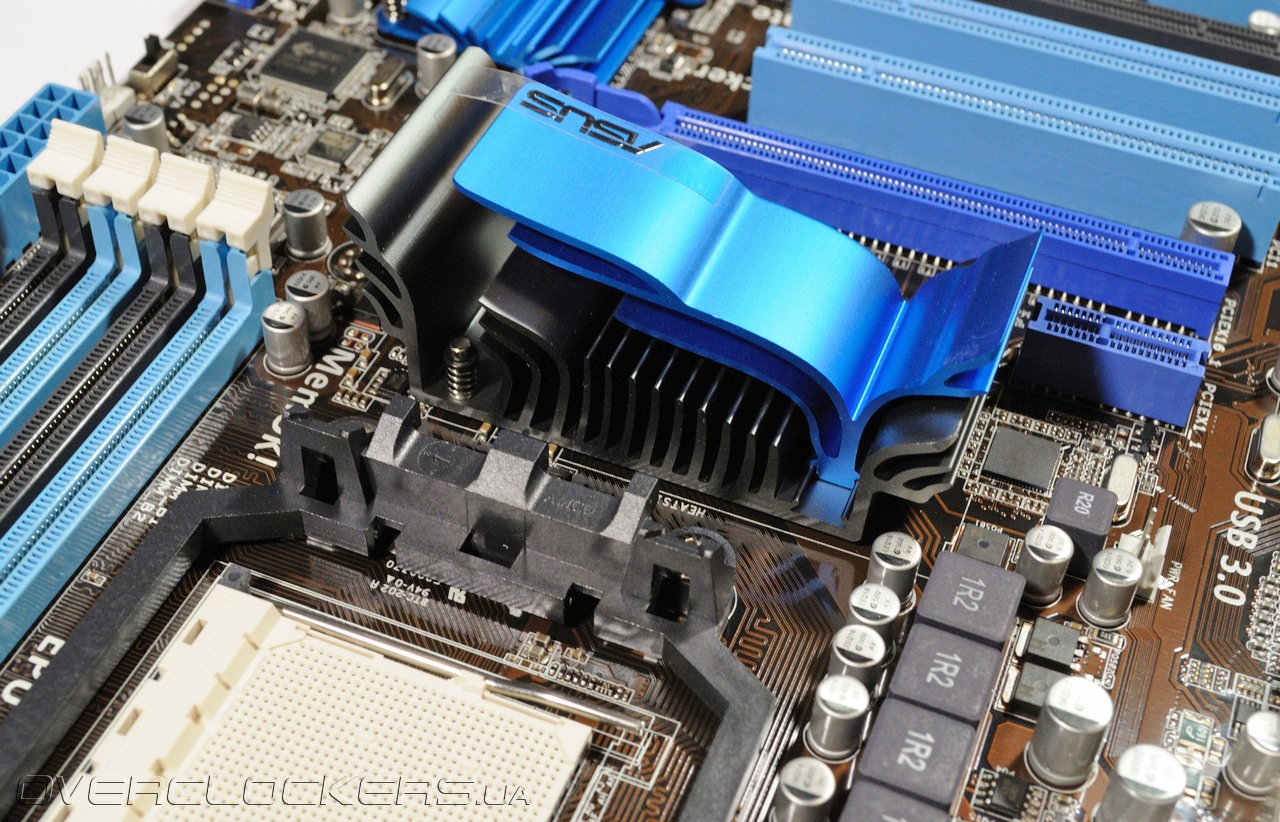

Система охлаждения M4A87TD EVO достаточно проста. Северный мост охлаждается радиатором замысловатой формы, а южный довольствуется скромным по размеру плоским радиатором.

ASUS M4A87TD EVO

Благодаря малому тепловыделению микросхем системной логики этого вполне достаточно для нормальной работы в штатном режиме, но при разгоне мы рекомендуем организовать дополнительный обдув.

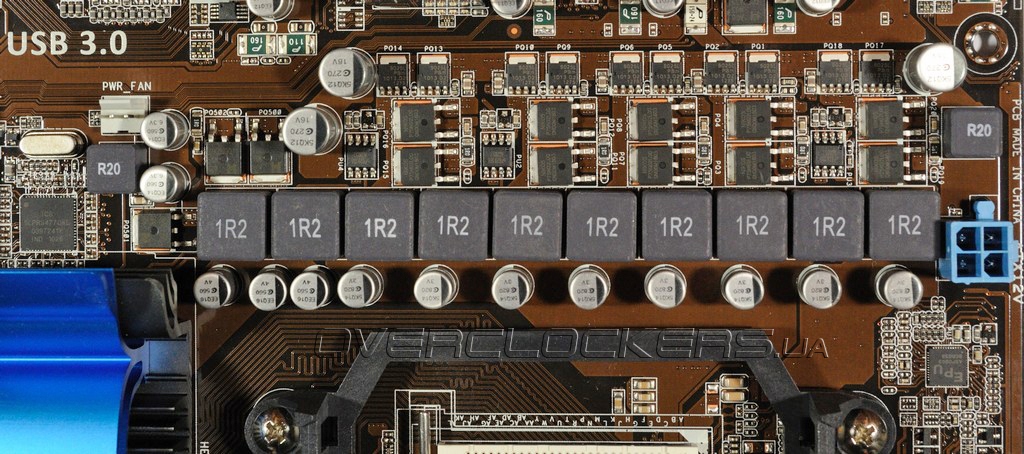

Системная плата ASUS M4A87TD EVO поддерживает любые процессоры AMD Socket AM3 c тепловыделением до 140 Вт включительно. Основной разъем АТХ24 и дополнительный четырехконтактный ATX 12V расположены по краям платы, что облегчает сборку и укладку кабелей внутри системного блока. VRM центрального процессора выполнен по схеме «8+1», где восемь фаз отвечают за питание вычислительных ядер, а одна фаза формирует напряжение для встроенного контролера памяти и кэша L3. Схема управляется парой контроллеров EPU ASP0902 и PEM ASP0910.

ASUS M4A87TD EVO

Увы, разработчики не предусмотрели никакого радиатора на силовых элементах системы питания, так что не следует увлекаться чрезмерным разгоном с повышением напряжения, особенно, если это касается старших моделей Phenom II. В таком случае организация дополнительного охлаждения жизненно необходима.

Задняя панель M4A87TD EVO имеет привычную конфигурацию.

ASUS M4A87TD EVO

Мы видим шесть разъемов USB2.0, пару USB3.0, а также по одному eSATA2.0 и FireWire плюс гигабитный сетевой порт RJ-45. Звуковая система представлена шестью аналоговыми и одним оптическим S/PDIF выходами. Не забыты даже стремительно устаревающие PS/2 для подключения клавиатуры и мыши.


BIOS Setup

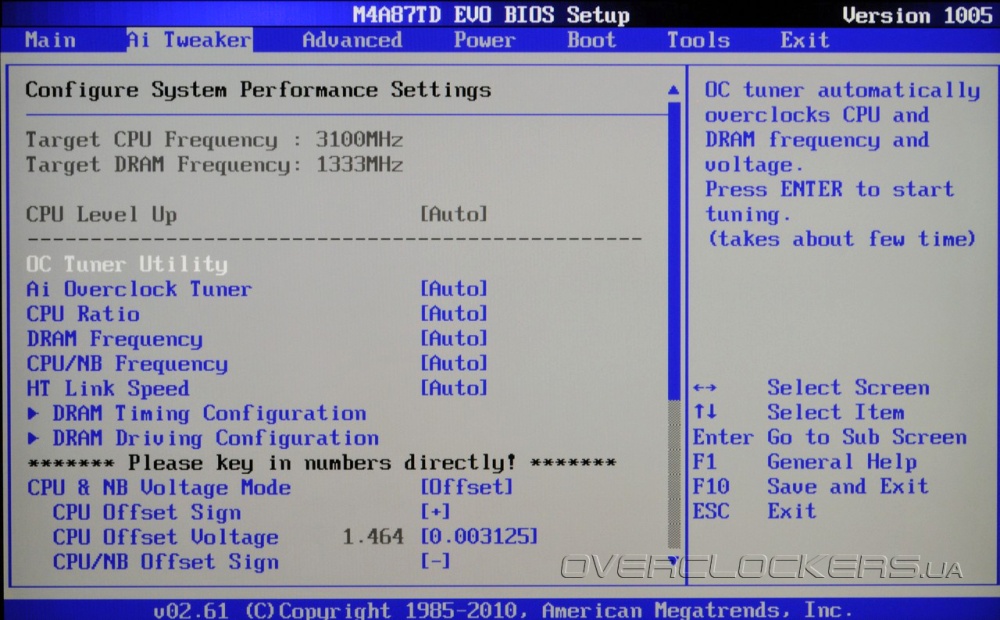

BIOS системной платы ASUS M4A87TD EVO основан на микрокоде AMI. Его возможности и организация мало чем отличаются от других моделей ASUS. Все основные настройки, связанные с разгоном и оптимизацией производительности, сосредоточены в разделе AI Tweaker.

ASUS M4A87TD EVO

ASUS M4A87TD EVO

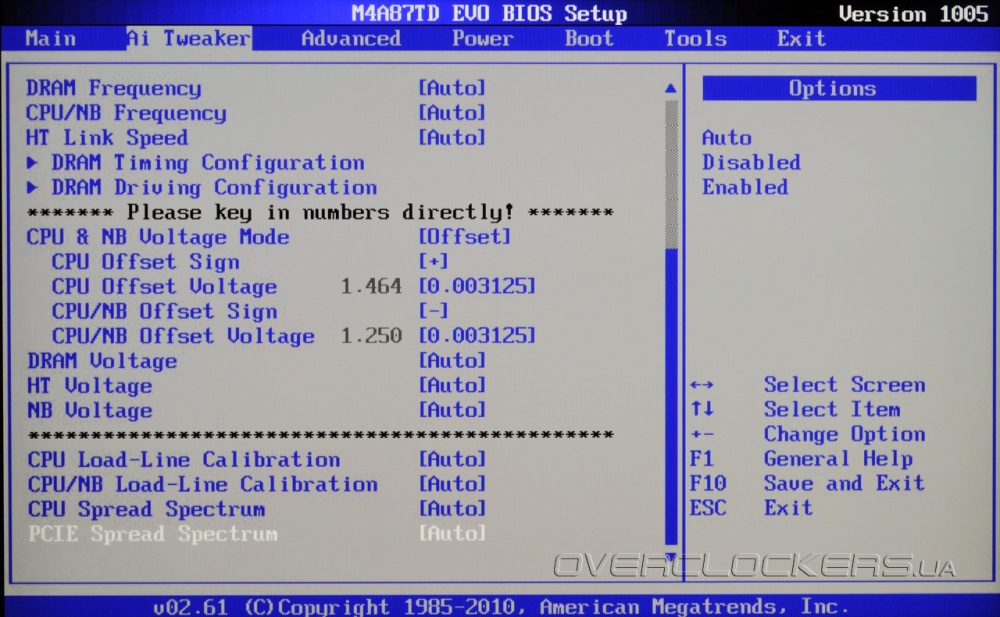

Именно здесь находятся опции изменения базовой частоты, множителей вычислительных ядер, интегрированного северного моста и шины НТ, а также делитель частоты ОЗУ. Для ленивых пользователей, не желающих тратить время на подбор оптимальных параметров быстродействия, имеется функция автоматического разгона OC Tuner Utility. В ручном режиме регулируются напряжения лишь основных узлов системной платы, причем напряжение на процессоре может задаваться как в явном виде, так и устанавливаться в виде дельты относительно нормального напряжения. В последнем случае сохраняется работа энергосберегающих технологий. Диапазон изменения и шаг регулировки представлены в таблице.

Параметр Диапазон регулировки, В Шаг, В
CPU offset –0,0625 ... +0,7 0,003125
CPU/NB offset voltage –0,7 ... +0,7 0,003125
CPU 0,6—2,0 0,003125
CPU/NB voltage 0,4—1,8 0,003125
DRAM 1,2—2,2 0,00625
HT Voltage 1,2—1,4 0,00625
NB Voltage 1,1—1,25 0,00625

Опасные значения напряжений подсвечиваются красным цветом, что должно предостеречь неосторожных пользователей. Отметим наличие опции Load-Line Calibration, после включения которой уменьшаются просадки напряжений на процессоре в моменты максимальной нагрузки.

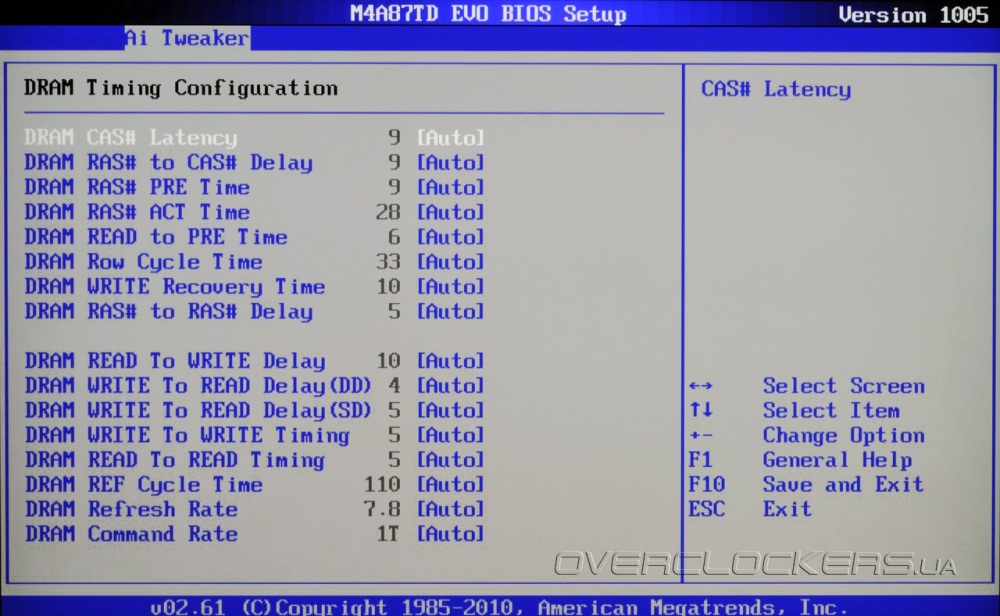

Настройки таймингов находятся в подменю DRAM Timing Configuration.

ASUS M4A87TD EVO

Набор таймингов позволяет выжать «последние соки» из любого комплекта ОЗУ, а в случае установки нерабочих параметров достаточно нажать кнопку MemOK для загрузки безопасных настроек.

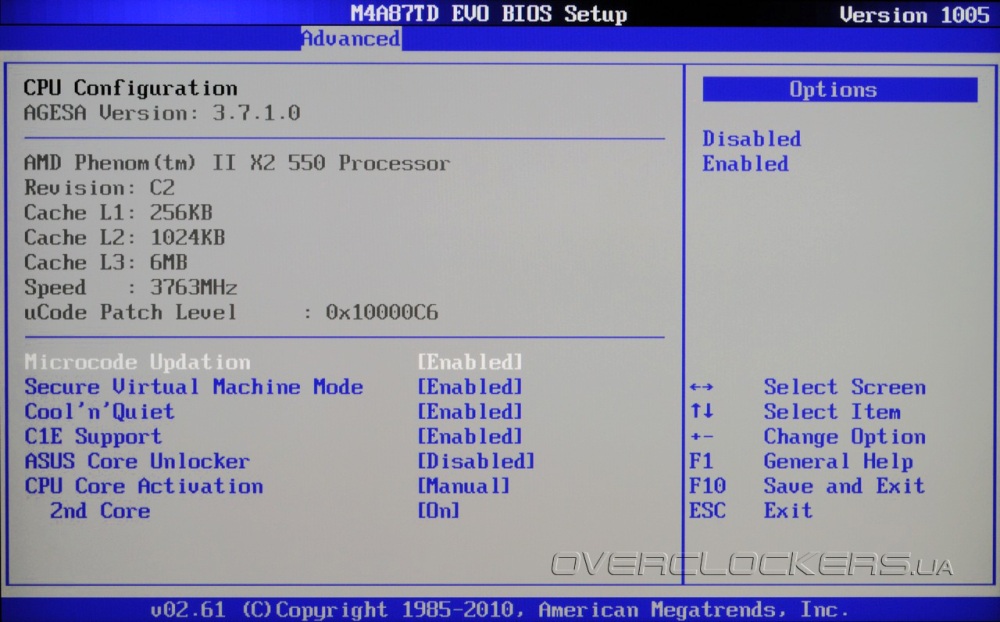

В разделе Advanced в подменю CPU Configuration мы видим опции управления процессорными технологиями, такими как энергосбережение и аппаратная виртуализация.

ASUS M4A87TD EVO

Здесь же находится управление технологией Core Unlocker, которая позволяет активировать скрытые ресурсы процессоров AMD. Доступно выборочное отключение вычислительных ядер.

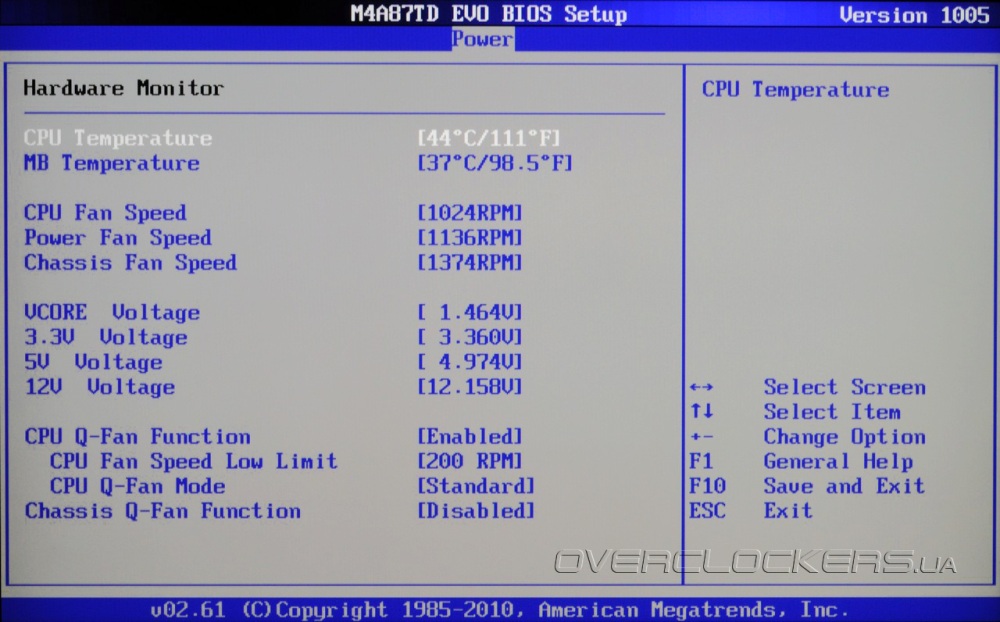

Данные системного мониторинга находятся в разделе Power.

ASUS M4A87TD EVO

Мы видим два температурных датчика, три индикатора скорости вращения вентиляторов и четыре индикатора основных напряжений. Для двух из трех вентиляторов имеется автоматическое управление скоростью вращения.

Как и большинство современных системных плат, BIOS M4A87TD EVO оснащается встроенной утилитой для обновления микрокода ASUS EZ Flash 2 и системой работы с профилями настроек BIOS O.C. Profile. Последняя имеет возможность сохранения до восьми профилей пользовательских настроек.

Таким образом, системная плата ASUS M4A87TD EVO обладает всеми необходимыми возможностями расширения и достаточно развитым CMOS Setup. При этом четырехконтактный разъем дополнительного питания и отсутствие радиатора на силовых элементах VRM несколько ограничивают возможности разгона шестиядерных процессоров AMD. В остальном же плата заслуживает самого пристального внимания как со стороны начинающих овреклокеров, так и просто требовательных пользователей.
