Zalman CNPS14X: просто, дешево и эффективно!

Компания Zalman одна из самых эпатажных на рынке среди производителей систем охлаждения. При разработке новых продуктов она, как правило, предпочитает оригинальный дизайн, тогда как эффективности уделяет меньше внимания. Но если из под ее «пера» выходит производительное и недорогое решение, то на радость энтузиастам оно становятся настоящим бестселлером. Например, хорошо зарекомендовавшую себя среди отечественных пользователей модель CNPS10X Performa по популярности не смогла заменить даже 11 серия.

Но уже ставшая классической башенная конструкция практически изжила себя и росту эффективности способствует лишь увеличение линейных размеров радиаторов. В большинстве случаев это мало практично, так как габариты кулеров выходят за рамки разумного. С другой стороны, можно увеличить количество самих радиаторов, тем самым повысить площадь рассеивания тепла. Производительность кулеров Noctua NH-D14, Thermalright Silver Arrow и Cogage Arrow с такой конструкцией тому подтверждение.

В гонку «вооружений» решила включиться и Zalman, представив в прошлом году двухбашенную модель CNPS12X. Кулер изначально комплектовался тремя вентиляторами, имел эффектный внешний вид и высокую стоимость. Особой популярности он не получил, но производитель не стал останавливаться на достигнутом и недавно выпустил более простой и доступный охладитель — CNPS14X.

Zalman CNPS14X

Имеет ли он шанс стать таким же народным, как и десятая «перформа»? Давайте узнаем.


Комплект поставки

Кулер поставляется в большой яркой упаковке. От модного ранее окошка, через которое можно было увидеть приобретаемый продукт, компания отказалась.

Zalman CNPS14X

На одной из сторон коробки показано возможное использование CNPS14X с еще двумя дополнительными вентиляторами типоразмера 140 мм. Это в какой-то степени должно повысить эффективность системы охлаждения. Так ли это мы обязательно выясним во время тестирования — вместе с кулером в нашу лабораторию попали и рекомендуемые «вертушки».

Zalman CNPS14X

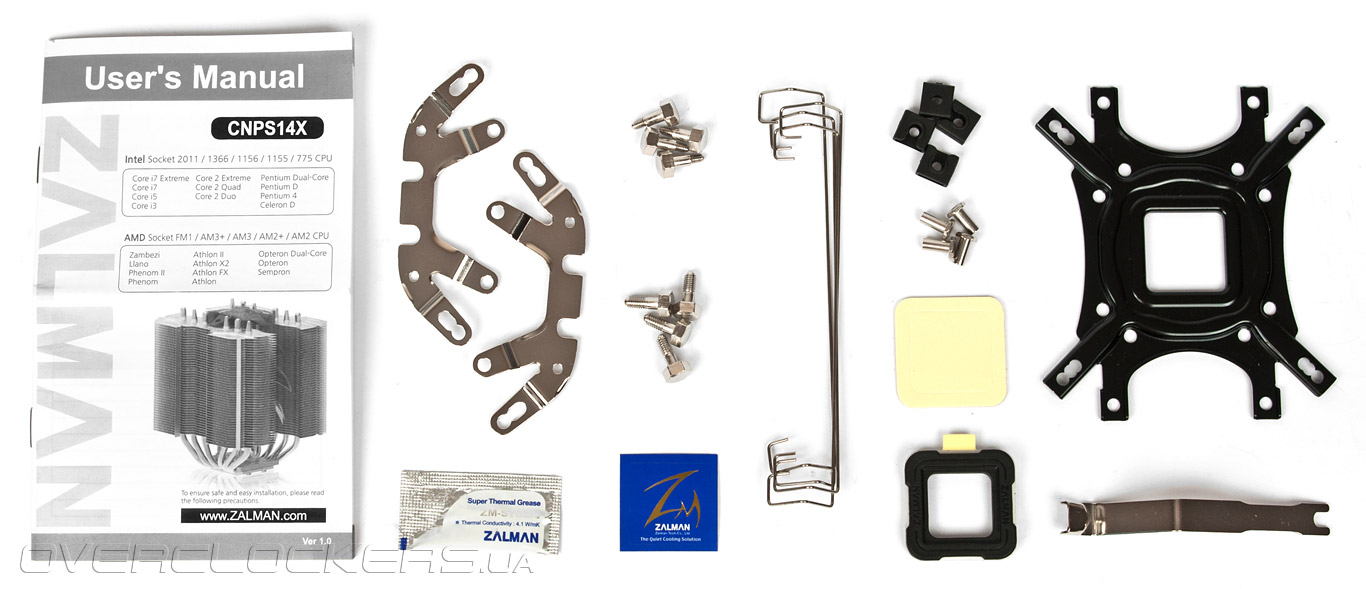

С совместимостью рассматриваемой модели и различных платформ нет никаких проблем. Охладитель подходит для установки на все современные процессоры, включая Intel Socket LGA2011 и AMD FM1. В комплекте есть весь необходимый набор креплений, инструкция, наклейка с логотипом компании, пакетик термопасты, скобы для установки двух дополнительных вентиляторов и небольшой ключ.

Zalman CNPS14X

Крепление у кулера универсальное и это является его небольшим недостатком, но об этом ниже.


Внешний вид

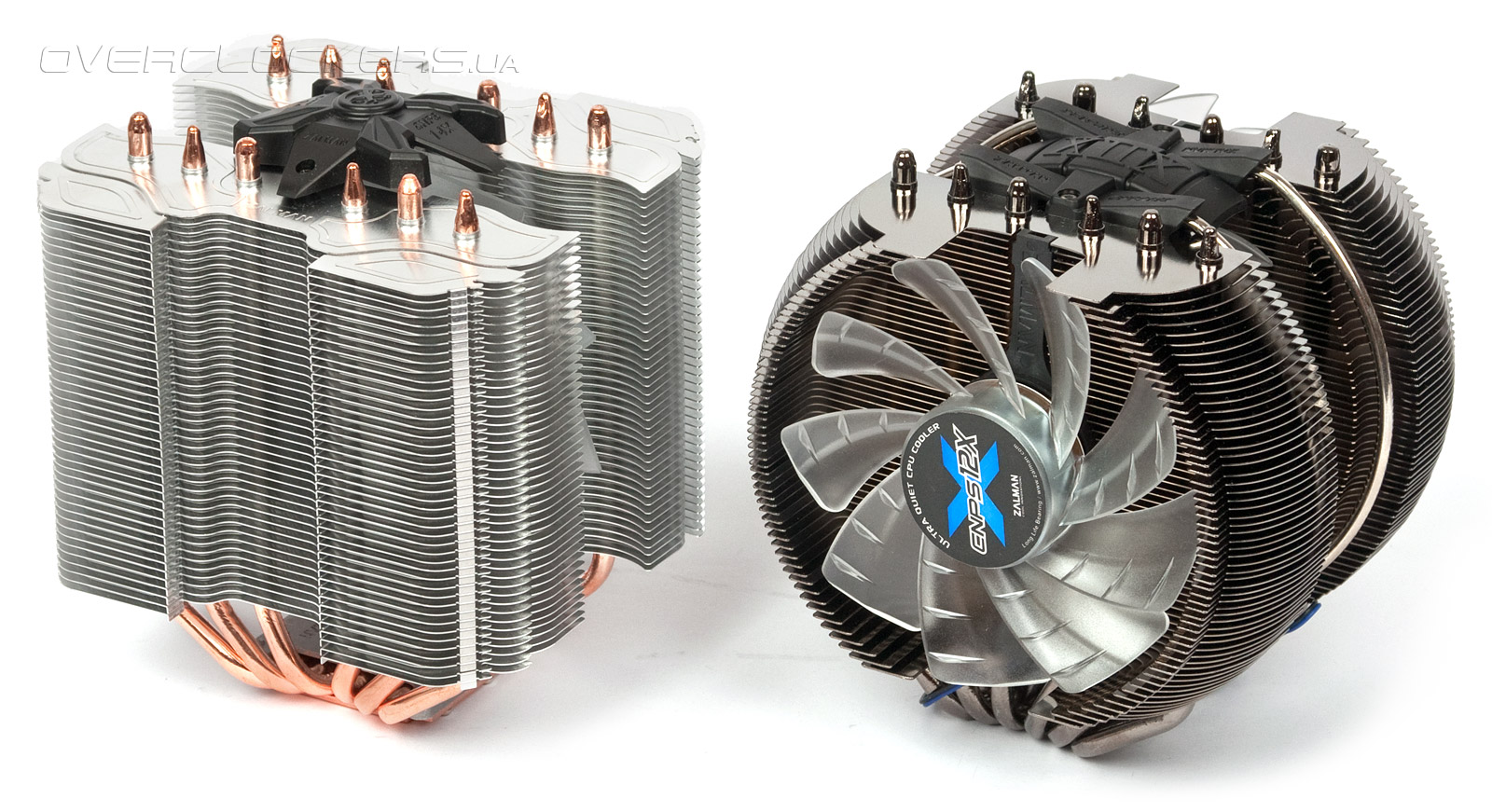

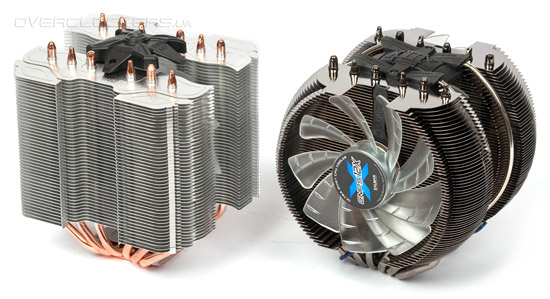

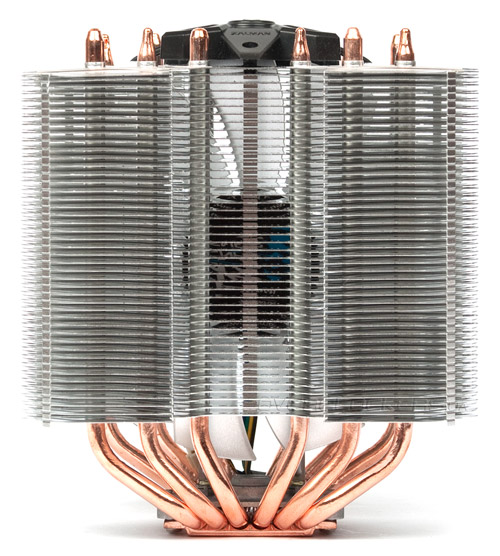

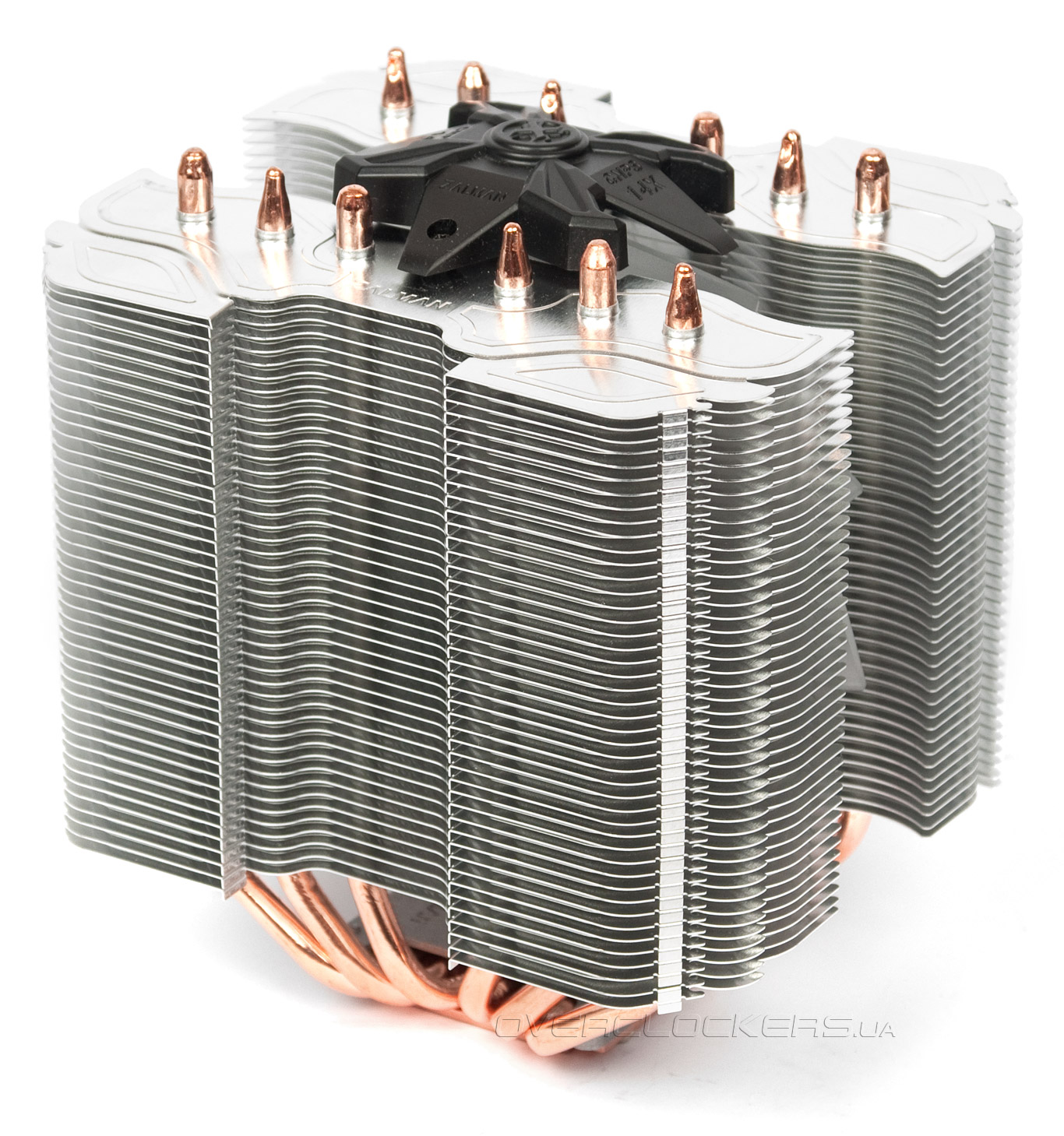

В отличие от кулера Zalman CNPS12X новинка имеет классическую прямоугольную форму, что несомненно должно сказаться на общей площади рассеивания тепла. И действительно, по сравнению с вычурным решением, CNPS14X обладает площадью около 10,5 тыс. см², тогда как предшественник — почти на тысячу меньше. Также кулер уже и тоньше, чем старая модель, но выше и легче: 140 х 126 х 159,3 мм и 875 г соответственно.

Zalman CNPS14X

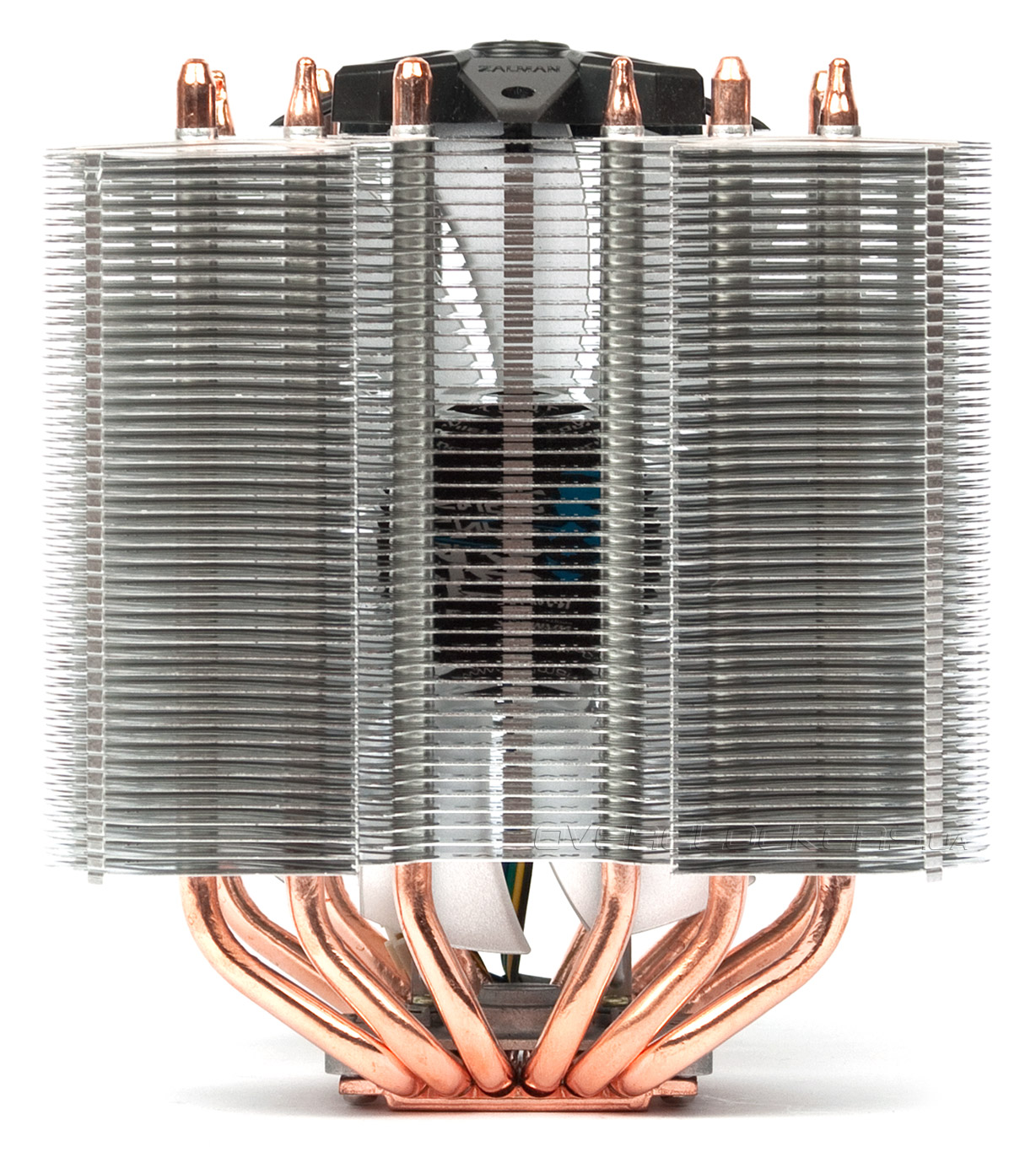

В конструкции кулера используется шесть U-образных тепловых трубок диаметром 6 мм, на каждую сторону которых нанизано по 45 алюминиевых пластин толщиной 0,4 мм каждая. Межреберное расстояние составляет 2 мм, что положительно скажется на эффективности при низкой скорости работы вентилятора. Трубки не распределены равномерно по радиатору, а сгруппированы по три и расположены дальше от центра.

Zalman CNPS14X

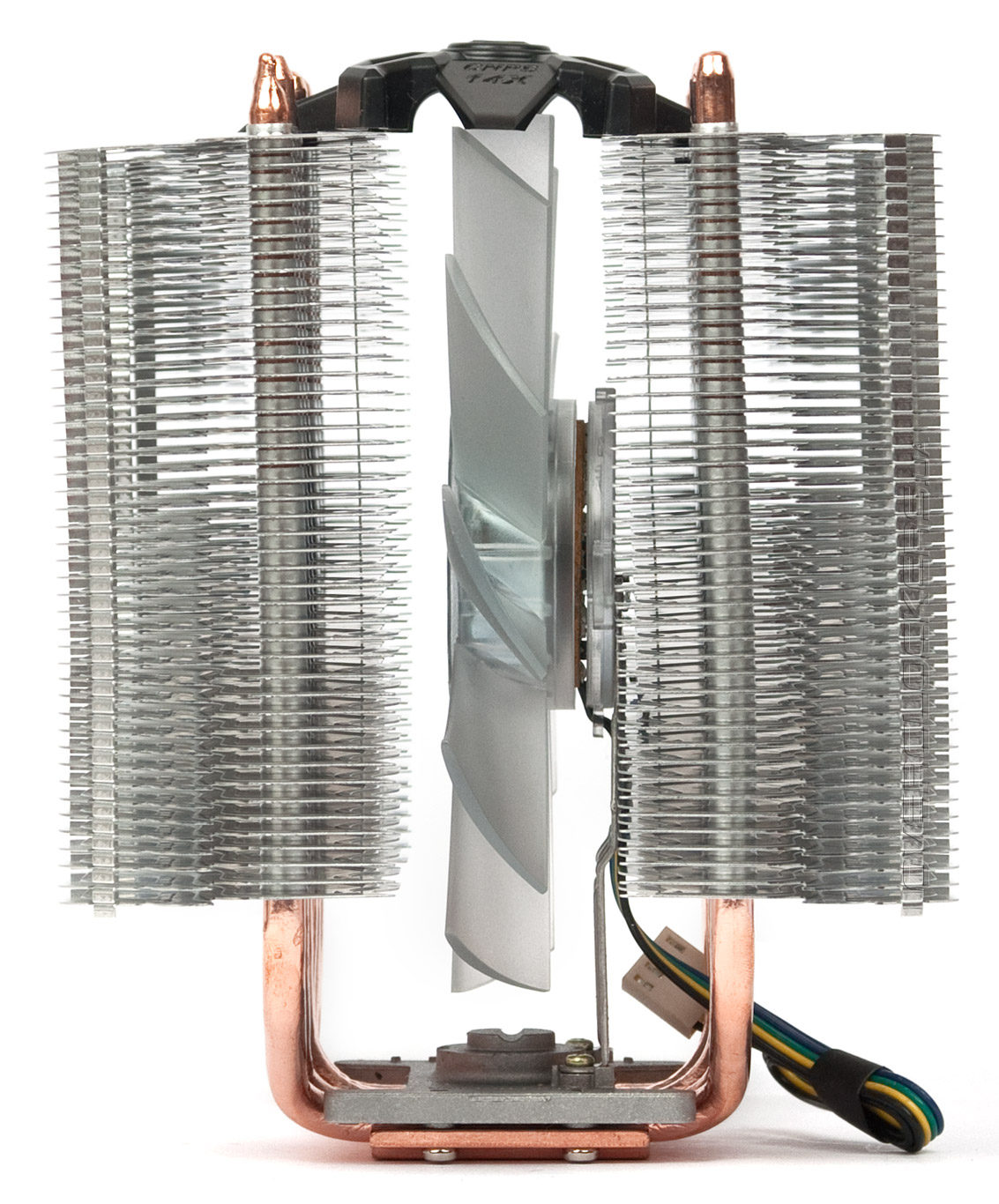

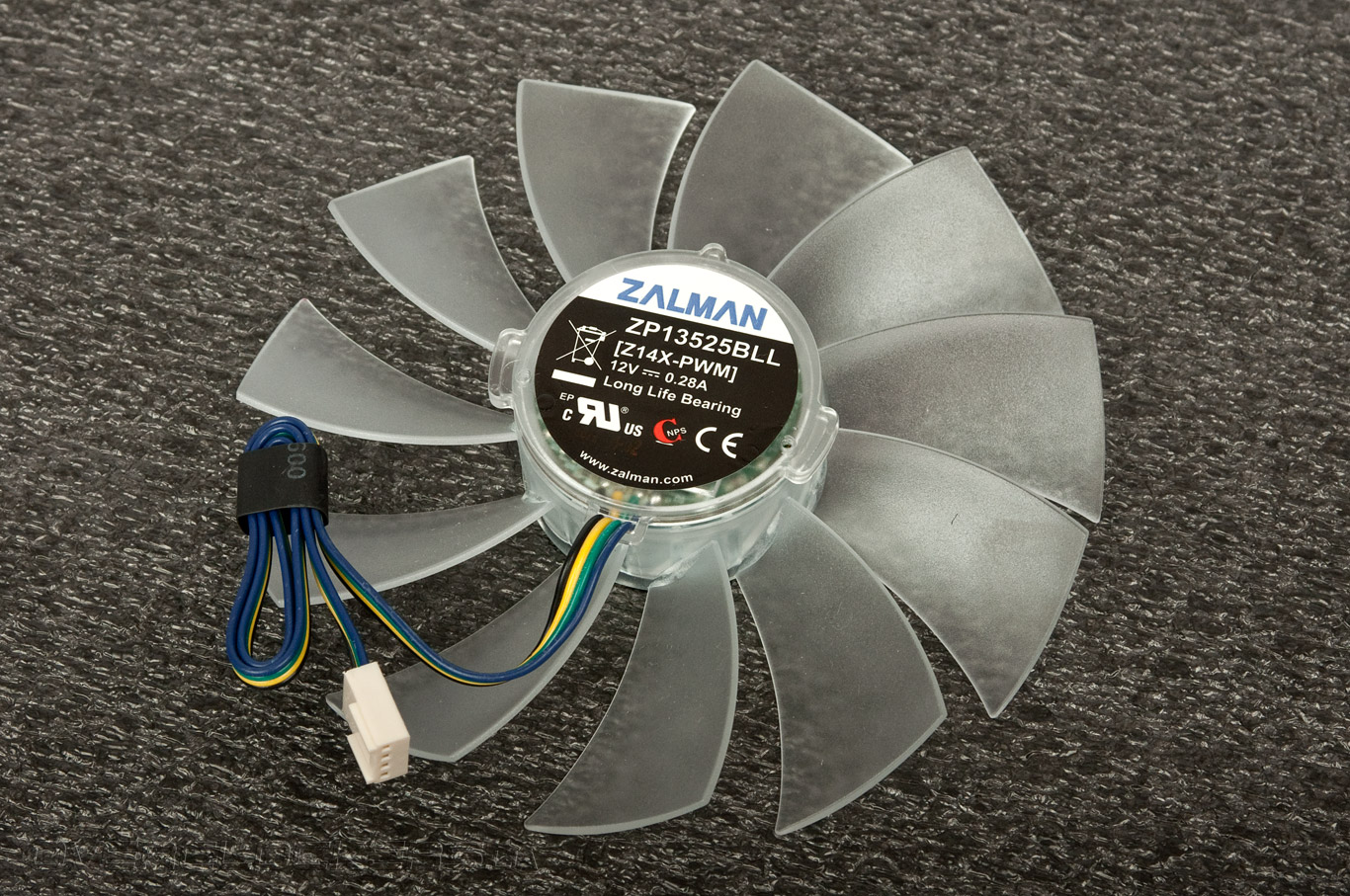

Между радиаторами достаточно места для установки вентилятора толщиной даже 35 мм, но производитель использовал открытую 135-мм «вертушку» с прозрачными лопастями и без рамки, закрепленную на металлической стойке.

Zalman CNPS14X

По мнению инженеров Zalman так удастся снизить уровень шума и кулер будет лучше справляться с охлаждением. Некоторым пользователям такой подход вряд ли понравится, а в случае выхода из строя вентилятор сложно будет заменить.

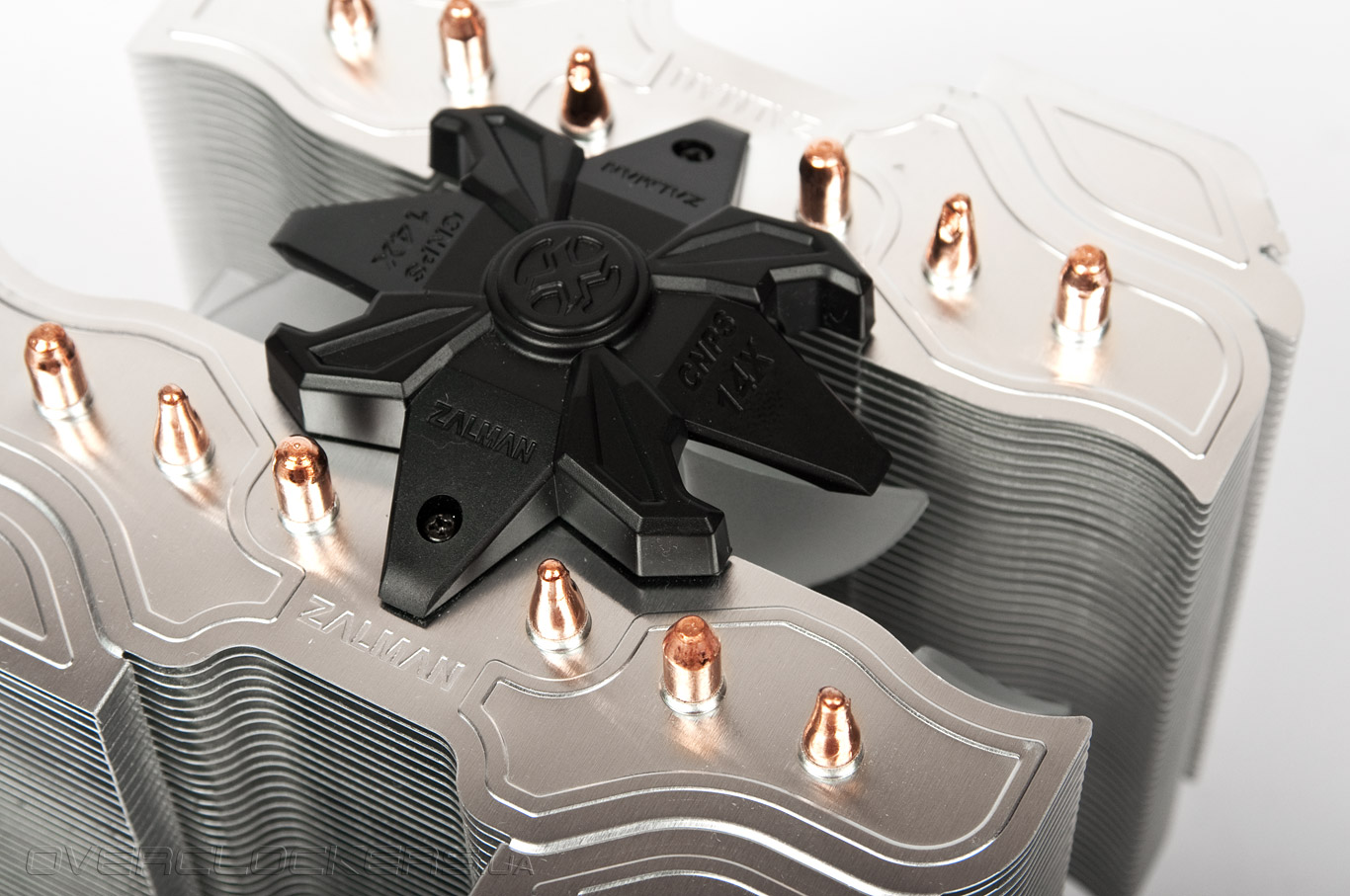

Сверху оба радиатора соединяет между собой декоративная пластиковая накладка, частично выполняющая еще и защитные функции, предотвращая попадание постороннего предмета в работающий вентилятор.

Zalman CNPS14X

Форма пластин неправильная, с узором и выступами. Возможно, так достигается как эстетическая сторона изделия, так и производительная. Крепятся они к трубкам «сухим» методом, т.е. просто напрессованы, какого-либо припоя или клея обнаружено не было. Но даже так они сидят плотно.

Zalman CNPS14X

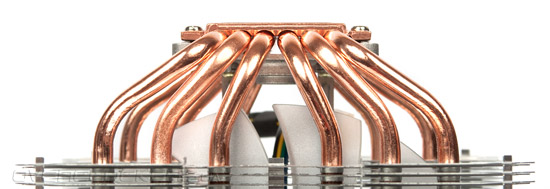

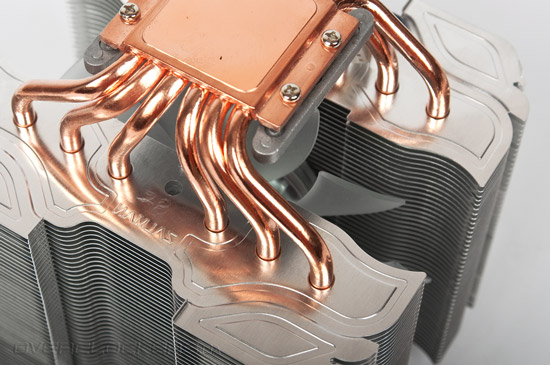

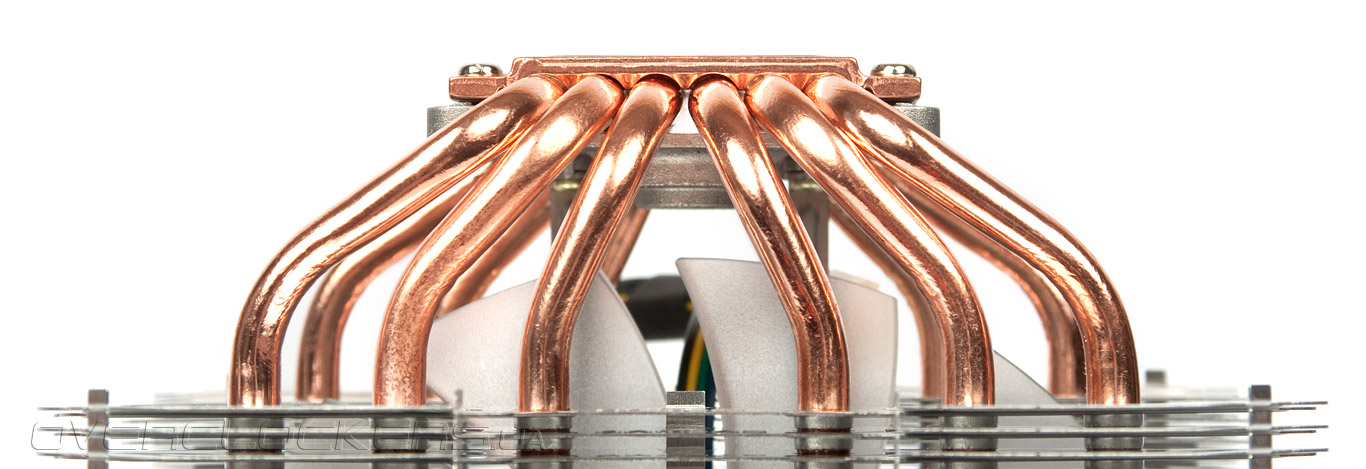

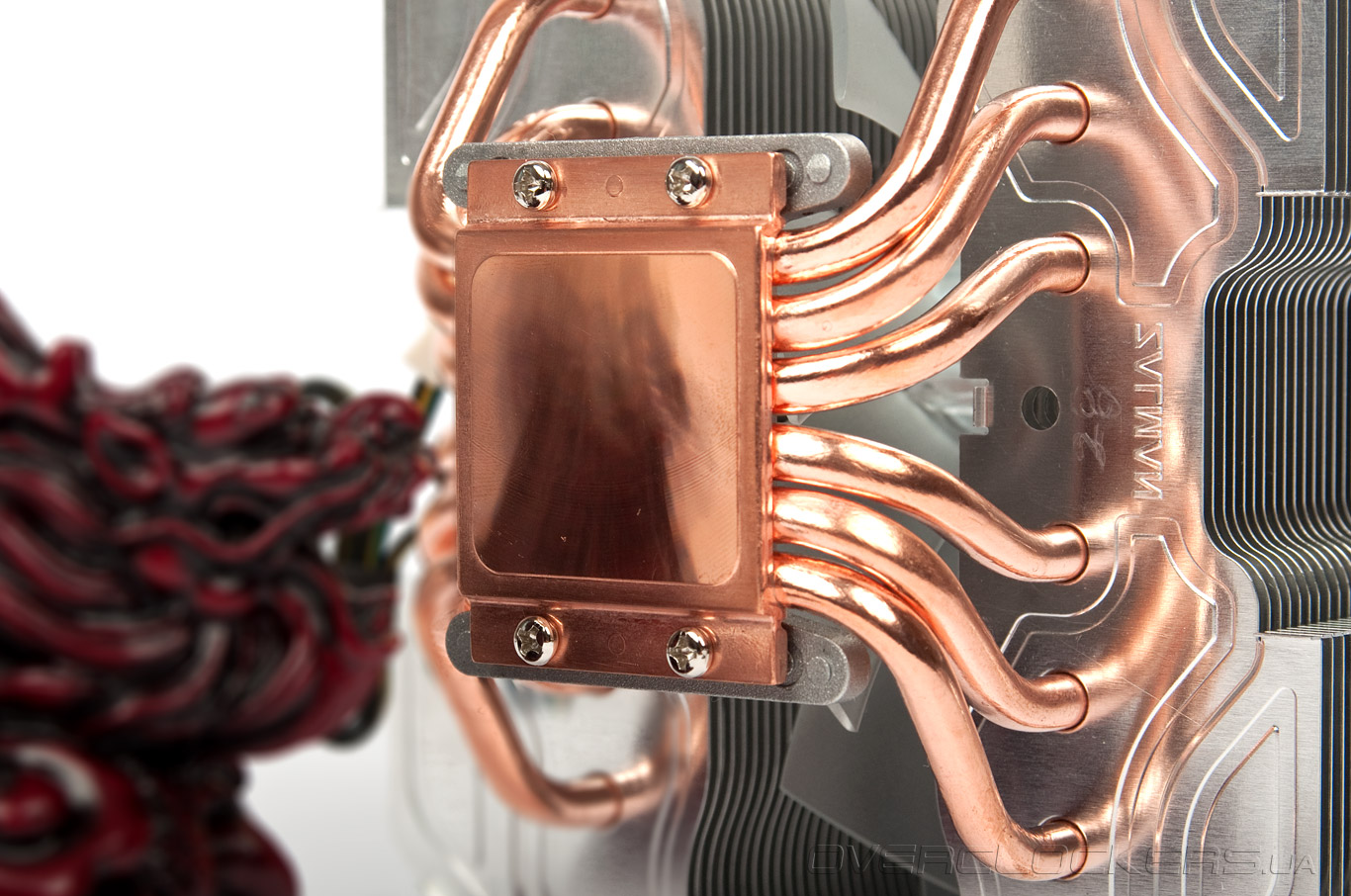

К медному основанию тепловые трубки припаяны, причем, качественно. Прямого контакта здесь нет, используется обычная конструкция, что в некоторых случаях даже лучше.

Zalman CNPS14X

Само же основание ровное, хотя и не отполировано до блеска. Видны бороздки от фрезы. Сверху основание накрыто крышкой, на которой фиксируется вентилятор и крепление для установки кулера на процессор.

Zalman CNPS14X

Что же, в целом, Zalman CNPS14X выглядит неплохо, простенько, но со вкусом. Скажем так, двухбашенная «перформа», не иначе.


Дополнительные вентиляторы

Теперь посмотрим, что предлагает компания Zalman для повышения эффективности своего нового решения. Предустановленный вентилятор ZP13525BLL с ШИМ-управлением и с скоростью вращения 950—1350 об/мин может быть дополнен парой «вертушек» типоразмера 135—140 мм. Но надо учитывать, что крепежные скобы подходят только для моделей под 120-мм посадочное место.

Zalman CNPS14X

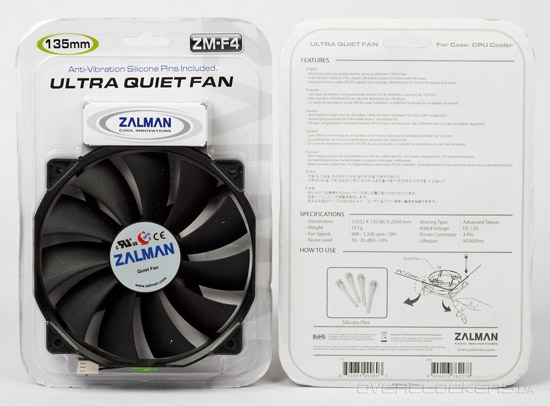

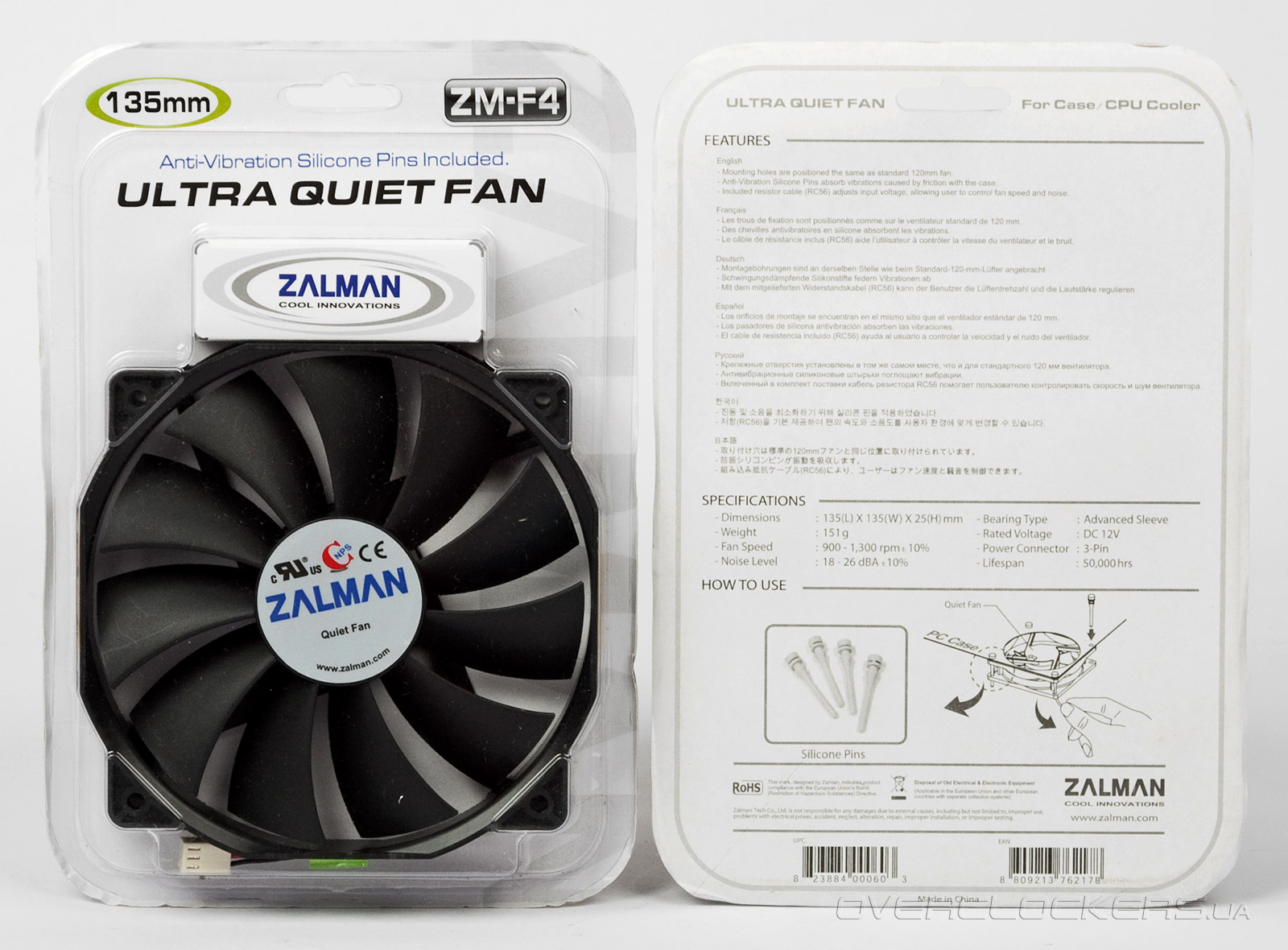

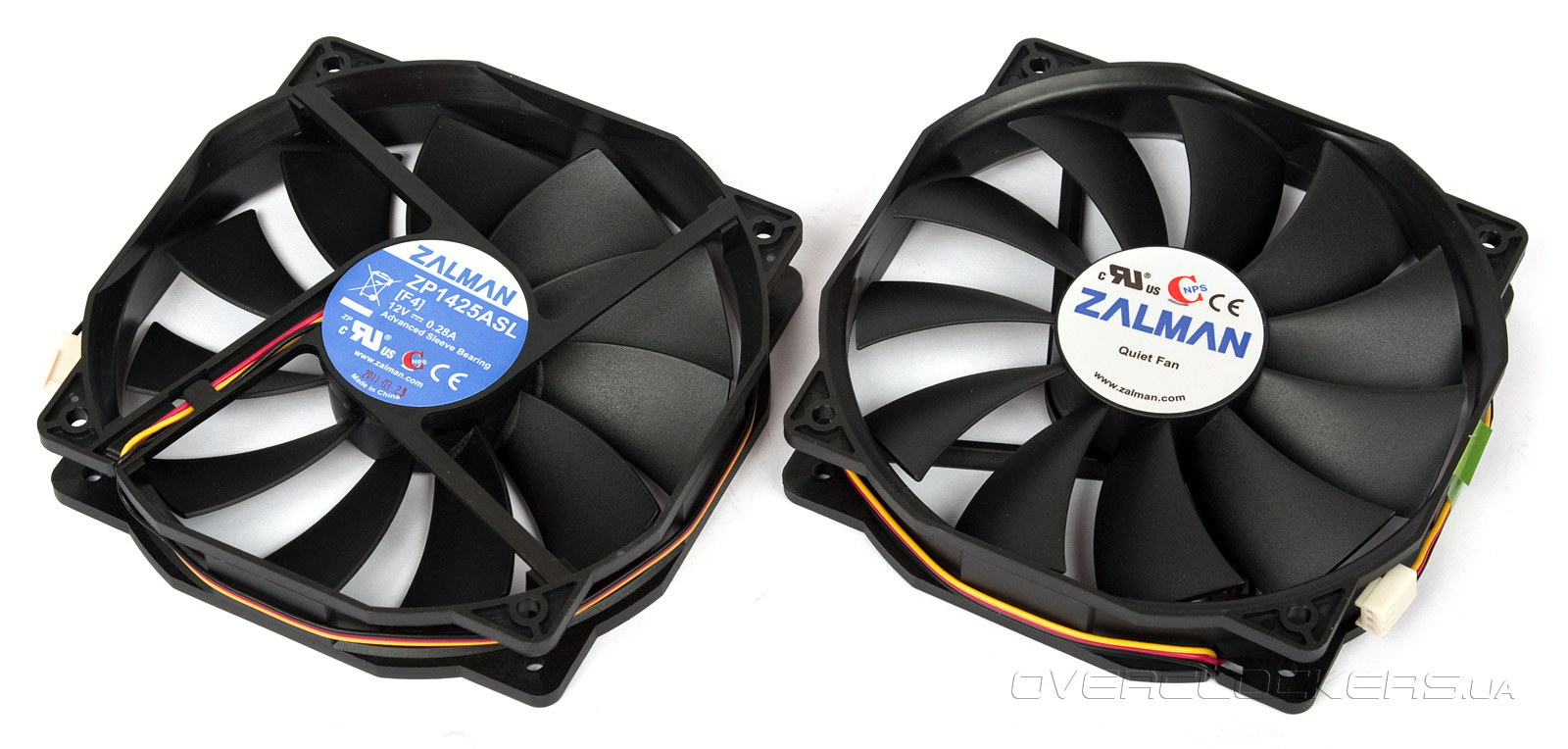

На рынке достаточно подходящих продуктов, так что выбрать необходимый не составит труда. Например, Noctua NF-P14, Thermalright TY-140 и др. Можно использовать и родные — Zalman ZM-F4.

Zalman CNPS14X

В отличие от комплектного дополнительные вентиляторы имеют постоянную скорость на уровне 1300 об/мин. С ними поставляются силиконовые «гвозди» и переходник с резистором, снижающий частоту вращения до 900 об/мин.

Zalman CNPS14X

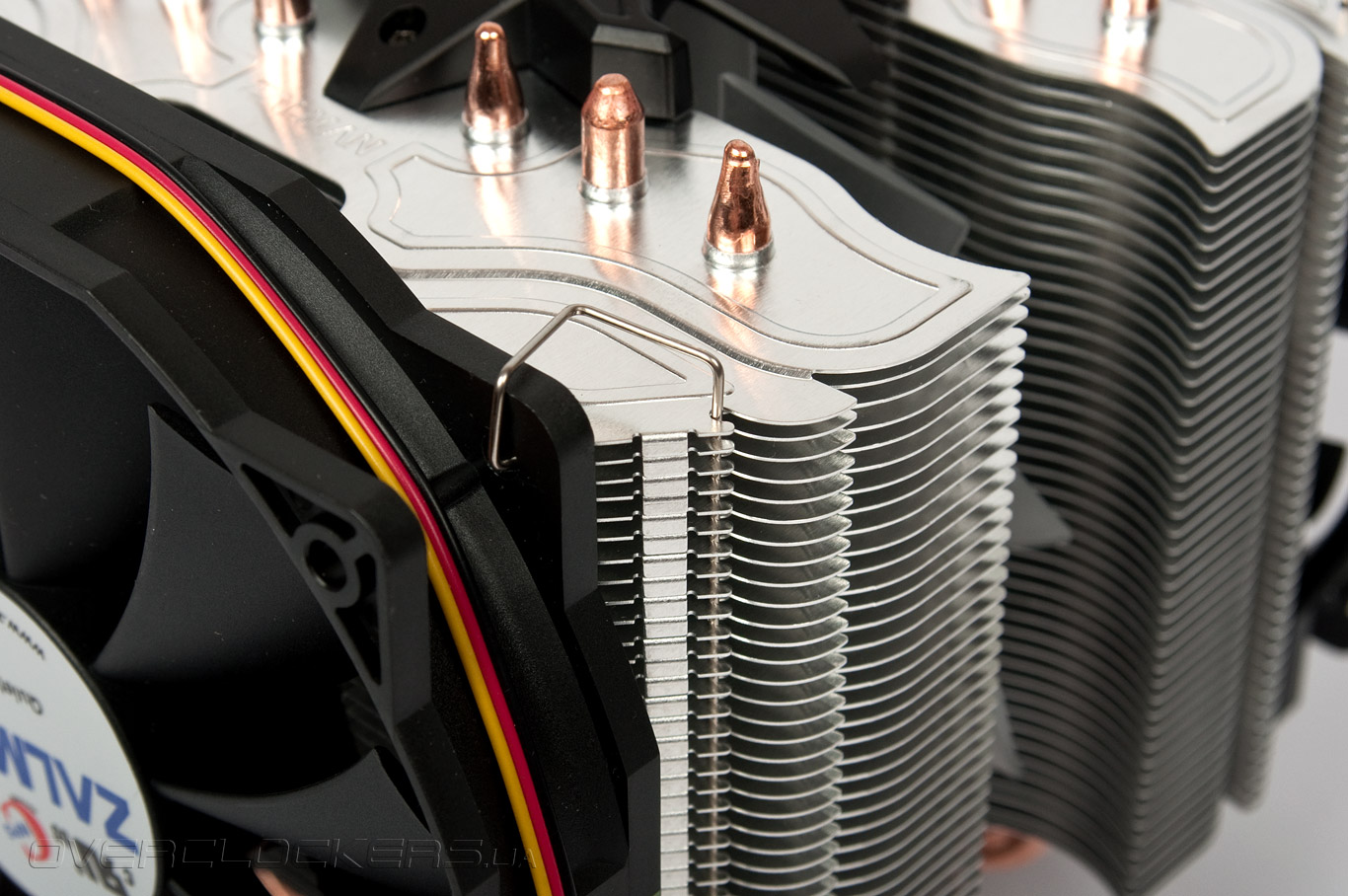

Крепятся вентиляторы за счет проволочных скоб, но из-за формы радиатора, установка проходит не так гладко, как на той же CNPS10X Performa.

Zalman CNPS14X

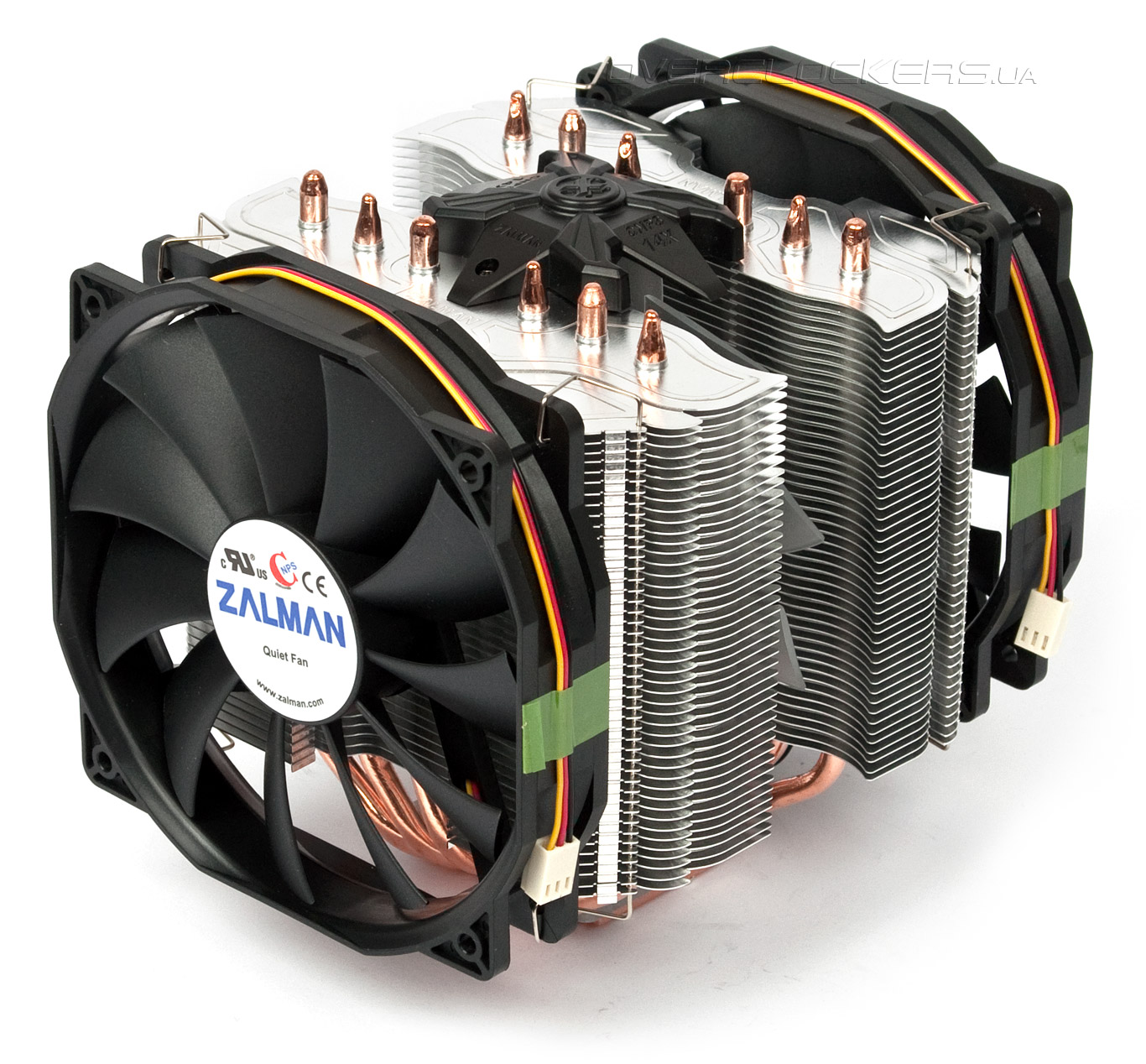

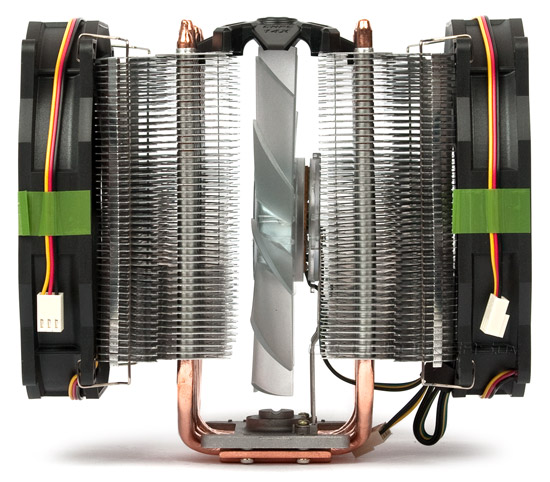

В конечном итоге получается монстр такого вида:

Zalman CNPS14X

Естественно, необязательно ставить сразу два вентилятора, и как покажет наше тестирование, вполне можно обойтись и одним дополнительным.

Zalman CNPS14X

Теперь рассмотрим процесс установки и перейдем непосредственно к тестированию эффективности новой модели Zalman.

Установка

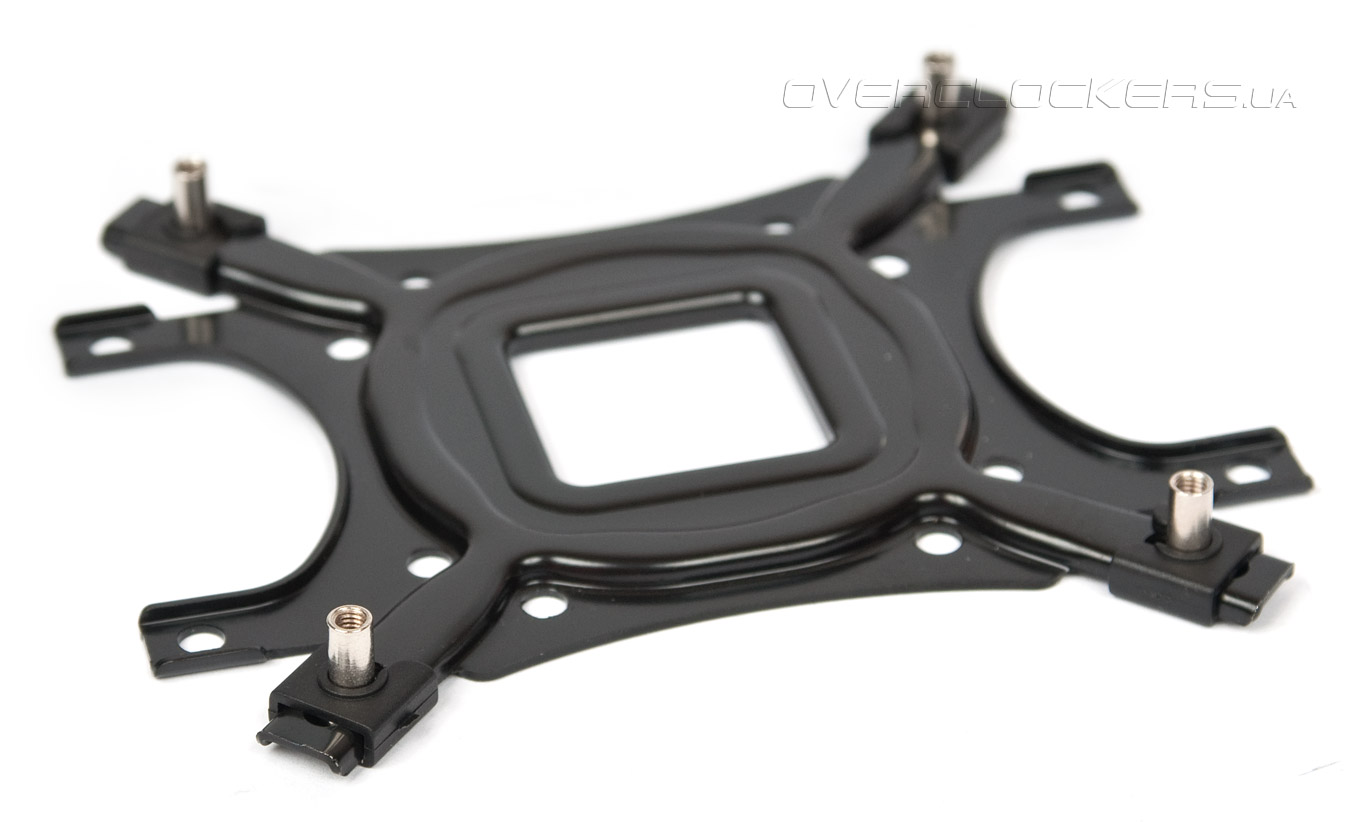

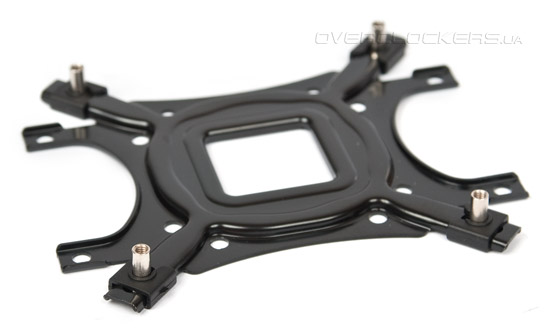

Процесс установки кулера CNPS14X ничем не отличается от такового у других современных моделей систем охлаждения корейской компании. Сперва необходимо закрепить гайки с фланцами на усилительной пластине.

Zalman CNPS14X

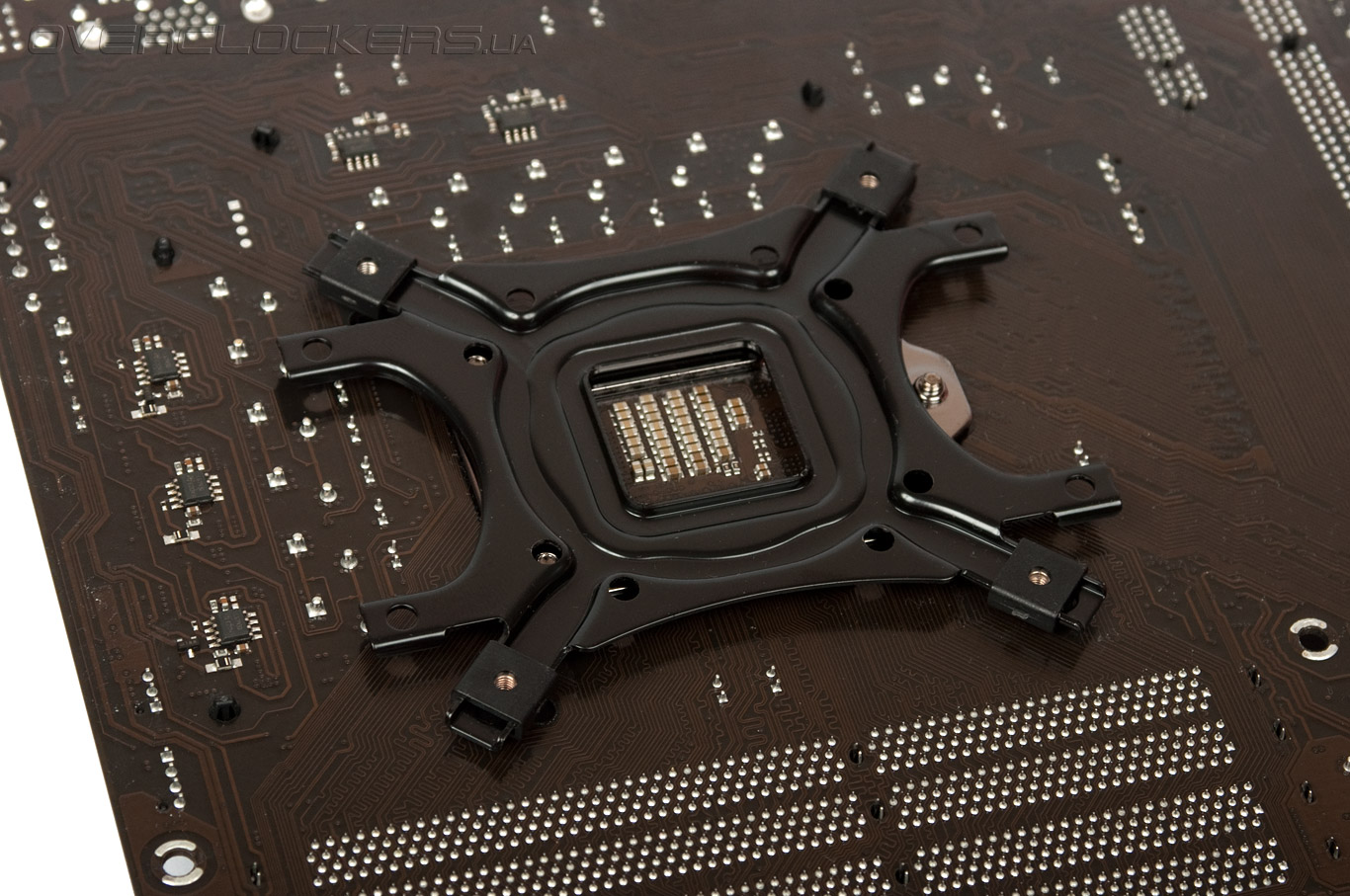

Потом «бекплейт» в сборе установить на обратной стороне материнской платы и перевернуть ее.

Zalman CNPS14X

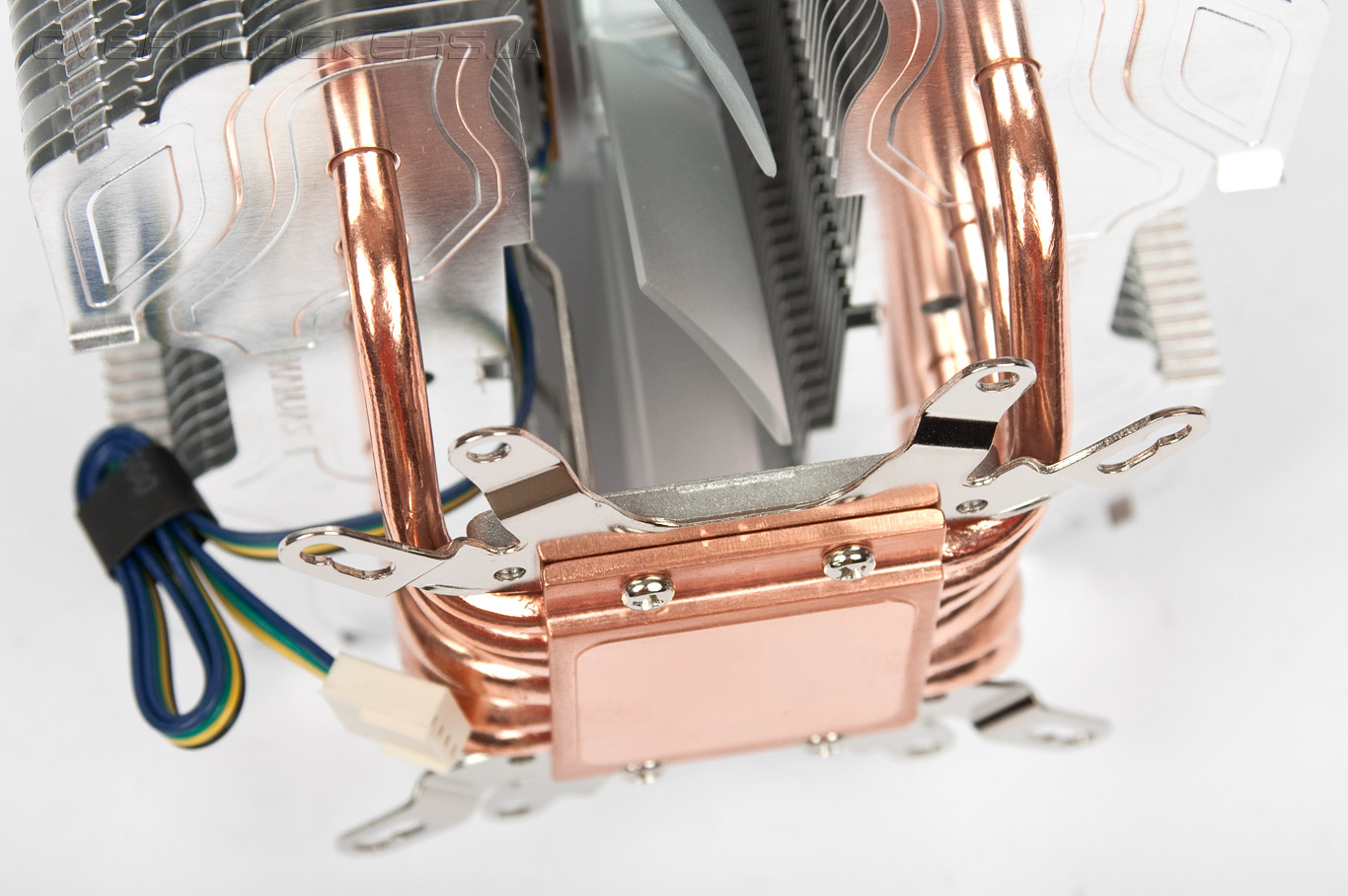

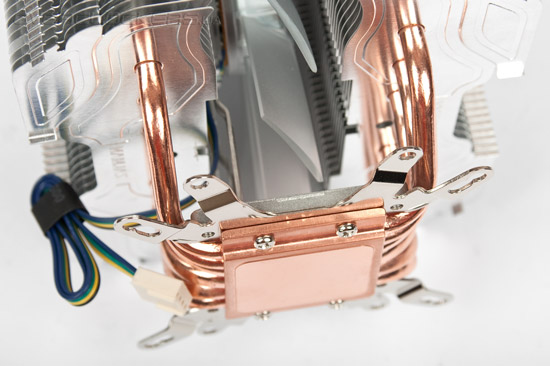

Далее на основании охладителя зафиксировать скобы, которые теперь универсальные и подходят как для платформы Intel, так и AMD.

Zalman CNPS14X

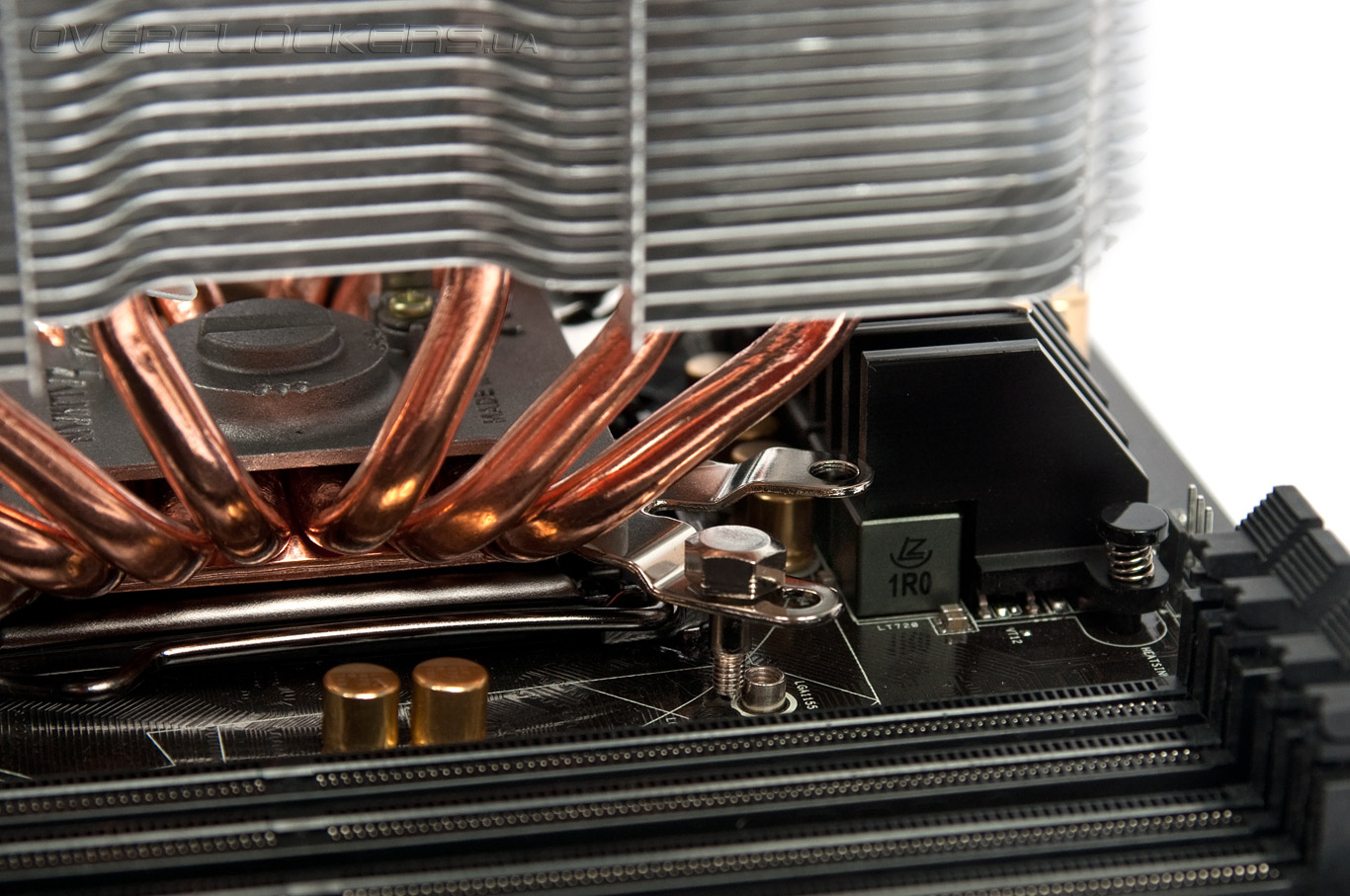

Нанести термопасту на крышку процессора, поставить кулер и... А вот закрепить новинку не удастся, если скобы упрутся в радиатор модуля VRM материнской платы, что и произошло у нас с ASRock Z68 Extreme3 Gen3.

Zalman CNPS14X

В срочном порядке пришлось менять подопытную на ASUS P8Z77-M Pro. Чтобы избежать подобных проблем необходимо заранее убедиться, что радиаторы силовых элементов платы заканчиваются где-то посередине над дросселями, а не с краю.

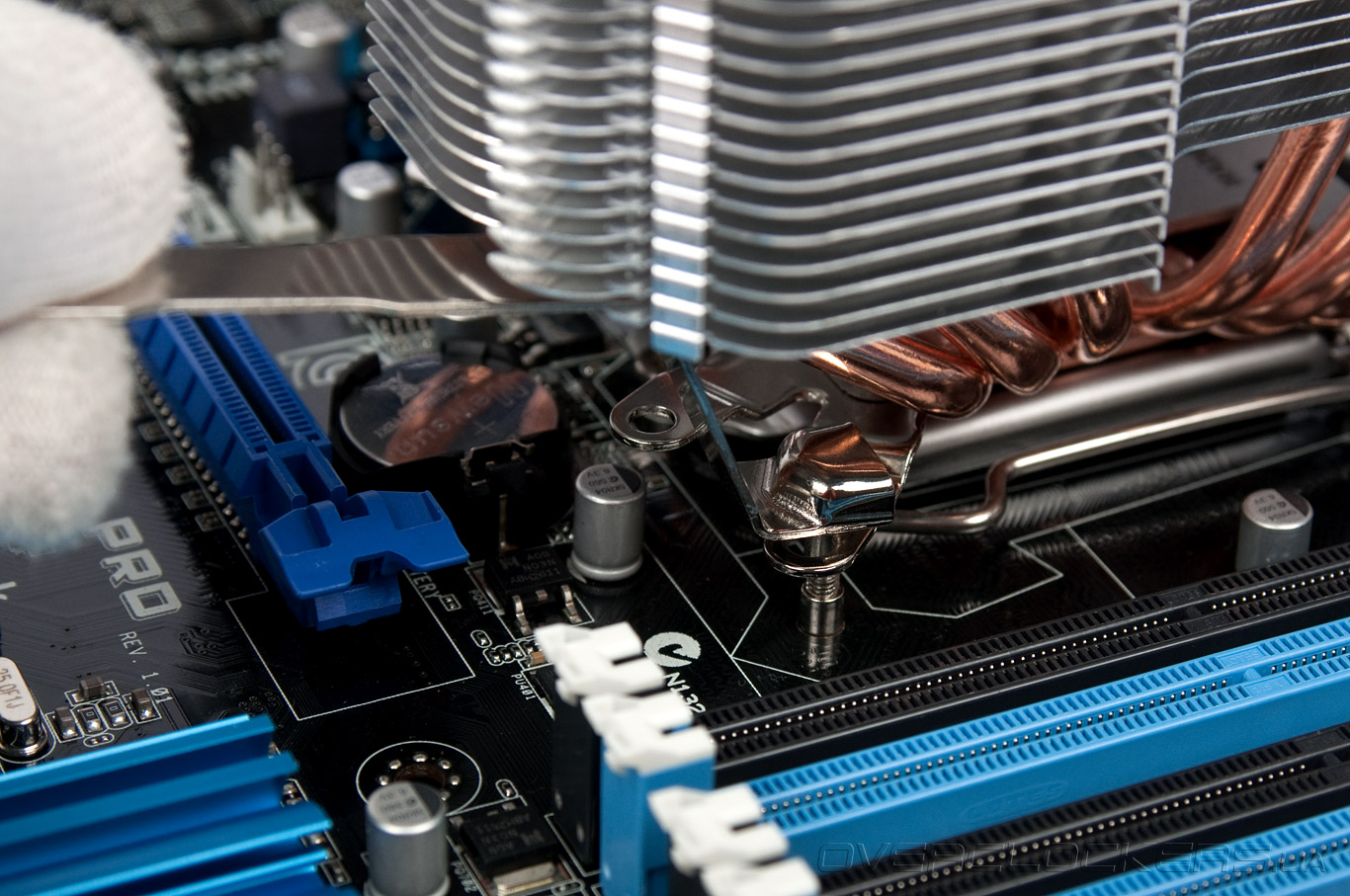

Кулер фиксируется болтиками, которые необходимо затягивать до конца комплектным ключом. Процесс этот долгий и утомительный, хуже было только с GlacialTech Siberia.

Zalman CNPS14X

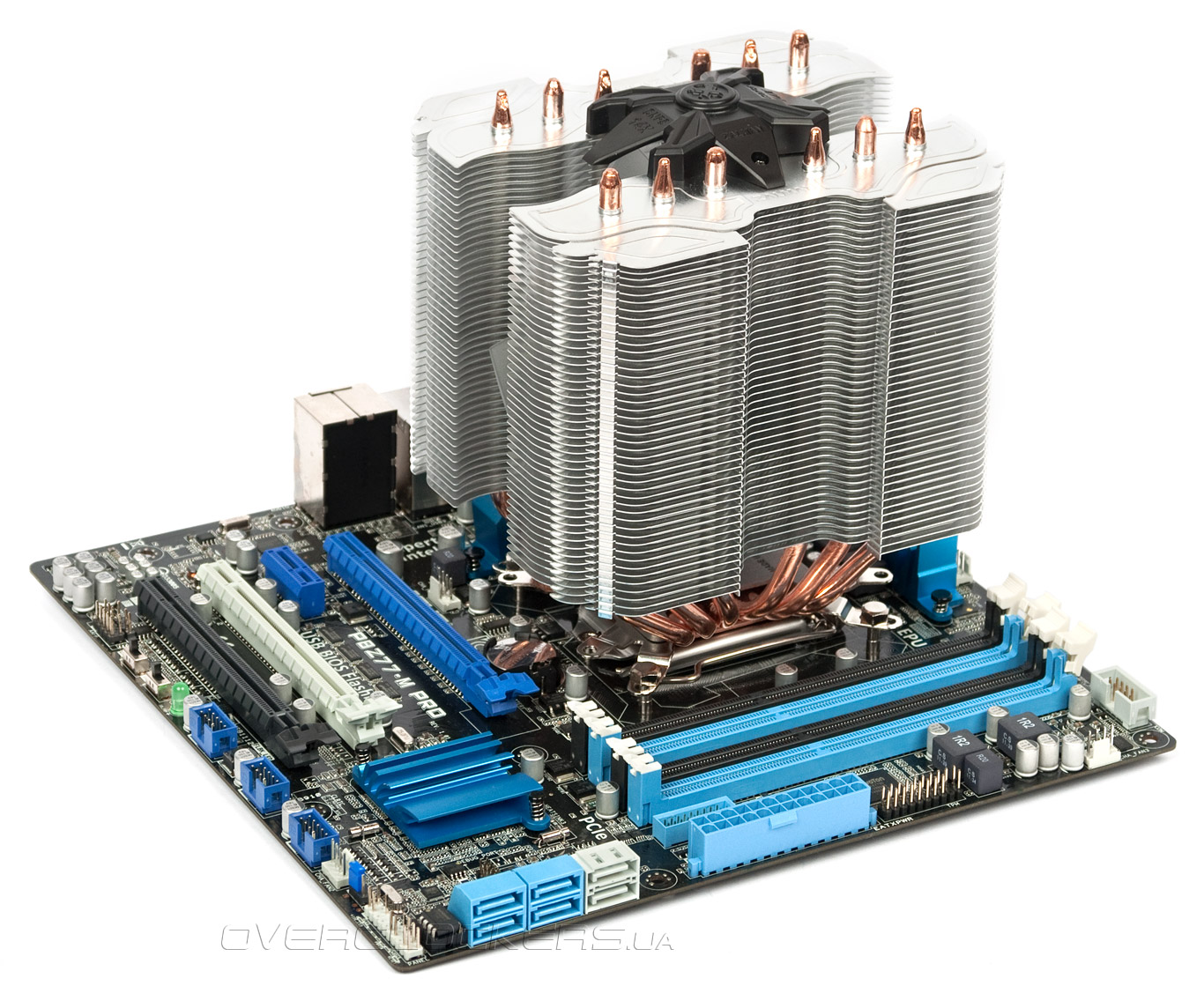

Выдержав испытание пользователь будет вознагражден внушительной системой охлаждения своего процессора:

Zalman CNPS14X

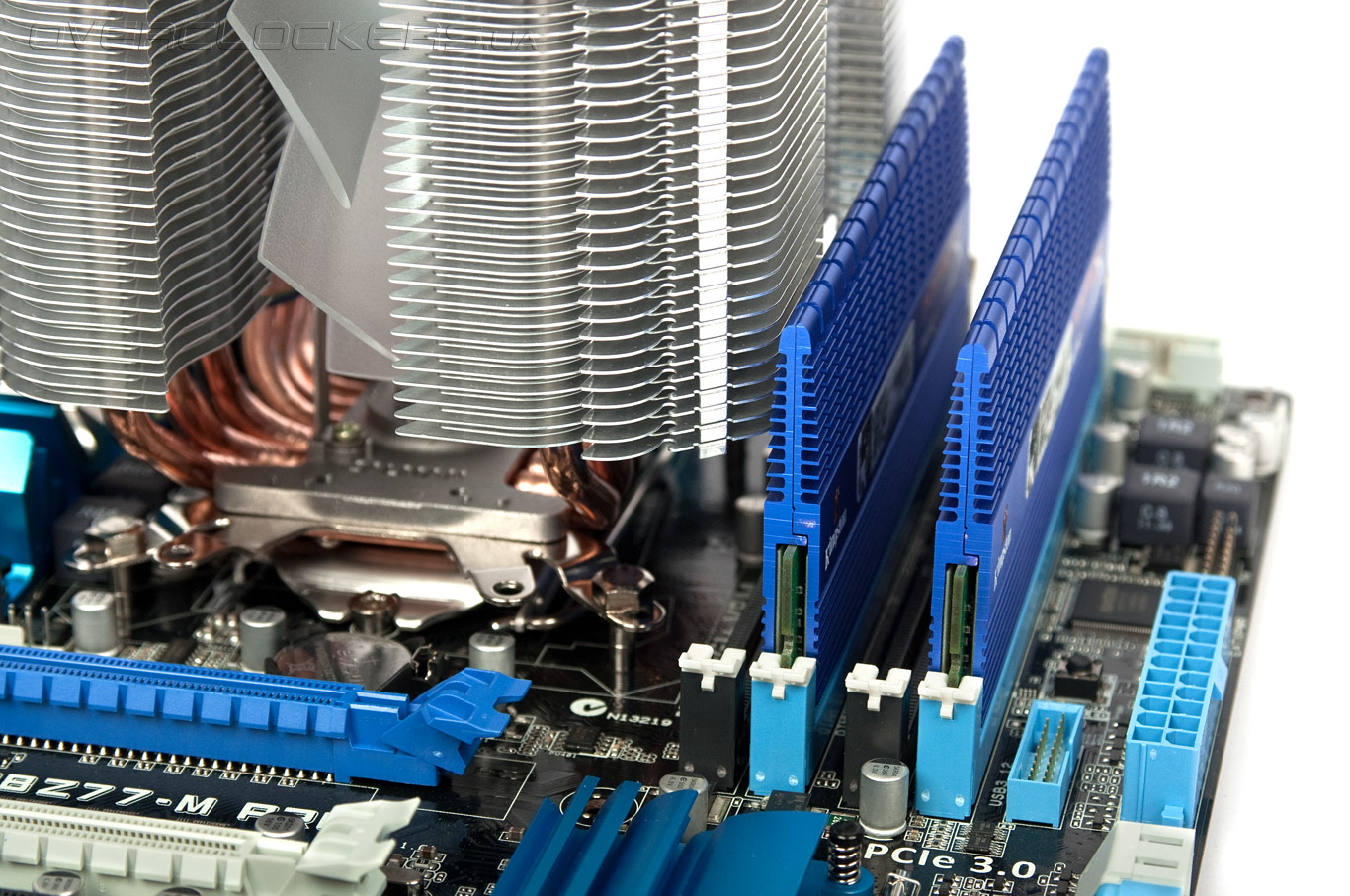

Которая, к тому же, без проблем позволяет установить модули памяти с высокими радиаторами, начиная со второго слота на материнской плате.

Zalman CNPS14X

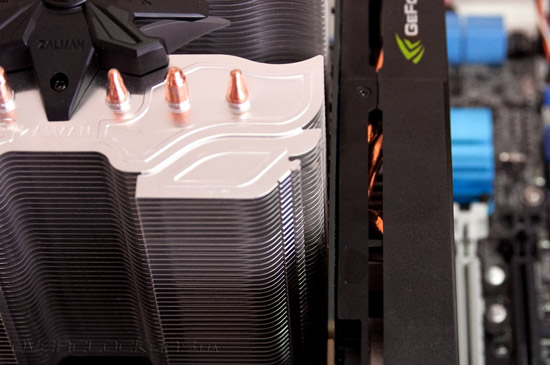

С видеокартами уже могут возникнуть некоторые трудности. В нашем случае CNPS14X и графический акселератор стояли впритык друг к другу, так что придется позаботиться о дополнительной изоляции компонентов карточки в месте соприкосновения с радиатором охладителя.

Zalman CNPS14X


Сравнительные характеристики

Для сравнения были взяты два кулера: Zalman CNPS12X и Noctua NH-D14. Первый из них является топовым решением корейской компании, а второй — один из самых эффективных охладителей на рынке, который также имеет двухбашенную конструкцию.

Характеристики всех трех продуктов приведены в таблице ниже:

Модель Zalman CNPS14X Zalman CNPS12X Noctua NH-D14
Совместимость LGA 775/1156/1155/1366/2011
AM2(+)/AM3(+)/FM1
LGA 775/1156/1155/1366/2011
AM2(+)/AM3(+)
LGA 775/1156/1155/1366
AM2(+)/AM3(+)
Размеры радиатора, мм 140х126х159,3 151х132х154 140х130х160
Вес со штатным вентилятором(-ами), грамм 875 1000 1240
Площадь теплорассеивания, кв. см 10466 9635 н/д
Количество пластин радиатора, шт. 45 х 2 56 х 2 42 х 2
Толщина пластин, мм 0,4 0,4 0,5
Межрёберное расстояние, мм 2 2 2,5
Комплектный вентилятор(-ы) 1 x Zalman ZP13525BLL (135х135х25) 1 x Zalman ZP1225ZLM (120х120х25) NF-P12 (120х120х25)
NF-P14 (140x140x25)
Скорость вращения вентилятора(-ов), об/мин 950—1350 1200/1100
(с переходником)
1300/900
1200/900
(с использованием переходников U.L.N.A.)
Заявленный уровень шума, дБА 17—21 24/22 19,6/13,2
19,8/12,6
Средняя стоимость, $ 48 78 82


Тестовый стенд

Стенд имел следующий вид:
  • процессор: Core i7-2600K (3,4@4,5 ГГц, 45х100, HT, CPU — 1,4 В);
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77 Express);
  • память: GoodRAM GY1600D364L8/4GDC (2x2GB, DDR3-1600, 9-9-9-27-1T);
  • видеоадаптер: Inno3D GeForce GTX 560 Ti;
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • термоинтерфейс: Noctua NT-H1;
  • операционная система: Windows 7 Home Premium x64 SP1.
Испытание систем охлаждения проводилось на открытом стенде, чтобы особенности конструкции отдельно взятого корпуса не оказывали влияние на итоговые результаты. Кулеры тестировались с вентиляторами в режимах 800 и 1000 об/мин, а также с максимально возможной частотой вращения для каждой отдельной системы охлаждения. С Zalman CNPS14X использовались дополнительно модели Zalman ZM-F4 в режиме с двумя и тремя «вертушками». Кроме того, на один из таких заменялся предустановленный ZP13525BLL, чтобы выяснить целесообразность использования модели открытого типа. В режиме с одним вентилятором кулер Noctua NH-D14 тестировался с NF-P14, с двумя — ставился комплектный NF-P12, а с тремя — сзади радиатора устанавливался еще один такой же. Охладитель Zalman CNPS12X работал только с предустановленными тремя «вертушками».

Процессор был разогнан повышением множителя до 45x и напряжения — до 1,4 В, технология Hyper-Threading была активирована. Оперативная память работала на штатной частоте с задержками 9-9-9-27 и Command Rate 1T.

Прогрев процессора осуществлялся в течение 15 минут утилитой LinX 0.6.4 с 2048 МБ задействованной для теста памяти, после чего выдерживалась 20-минутная пауза и регистрировалась температура CPU в простое системы (при помощи программы CoreTemp 1 RC3). Для получения максимально точных результатов охладители тестировались по нескольку раз. Температура воздуха в лаборатории составляла 25 °C.


Результаты тестирования

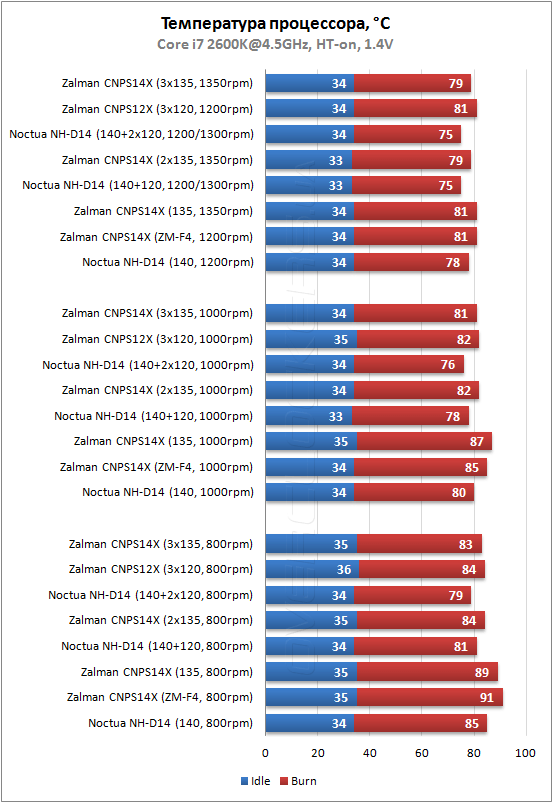

На графике кулеры собраны в группы по режимам работы вентиляторов, а внутри каждой группы СО разделены по количеству «вертушек» от большего к меньшему. Замененный вентилятор у Zalman CNPS14X отмечен как ZM-F4.

Тестирование Zalman CNPS14X

Итак, что мы видим? Кулер Zalman CNPS14X в плане эффективности не отличается от более дорогой модели CNPS12X, оснащенной тремя вентиляторами! А если установить еще одну «вертушку», то запросто его обходит. Третий вентилятор позволяет выиграть еще градус при низких оборотах, хотя это мало оправдано с возможным ростом шума.

Замена предустановленного вентилятора на любой другой 140-мм особой роли не играет, хотя при низкой скорости вращения лопастей была отмечена непонятная смена «лидера». Возможно, это банальная погрешность, но многократное проведение повторного тестирования давало тот же результат.

Ну и Noctua NH-D14 по-прежнему бессменный лидер, которого другие решения могут превзойти только при большем количестве установленных вентиляторов, и только при низкой частоте вращения.


Выводы

Компания Zalman в очередной раз и вопреки себе сделала невозможное, выпустив эффективный кулер, превосходящий по всем параметрам топовую модель. За менее чем 50 долларов США пользователь получит такую же производительность, что и с более дорогими моделями — те же Zalman CNPS12X и Noctua NH-D14  стоят почти в два раза дороже. Вид CNPS14X простой, крепление одно из самых неудобных, а размеры вряд ли позволят назвать кулер универсальной СО, но эти недостатки просто меркнут при невысоком бюджете. После Zalman CNPS10X Performa появился очередной бестселлер — теперь двухбашенной конструкции.

Zalman CNPS14X Выбор редакции: лучшая покупка
