Обзор корпуса Fractal Design Arc XL

В ассортименте шасси Fractal Design существует четыре основные линейки. Первая называется Core и включает в себя бюджетные корпуса. Вторая носит наименование Node и в нее входят, в основном, HTPC-решения. Третья и четвертая линейки, Define и Arc, являются близнецами по конструкции. Но серия Define имеет ряд деталей, позволяющих относить ее к «тихим» шасси, а корпуса Arc, при всей своей схожести с Define, рассчитаны на улучшенную вентиляцию.

Как следует из названия обзора, центром нашего внимания сегодня станет Fractal Design Arc XL, наиболее крупный корпус в линейке Arc, являющийся более вентилируемым alter ego для недавно рассмотренного нам Define XL R2.

Fractal Design Arc XL


Характеристики

Модель Fractal Design Arc XL
Тип корпуса Full-Tower
Размеры, мм 572 (В) x 232 (Ш) x 552 (Г)
Материал Сталь, пластик
Вес, кг 13,8
Цвет Черный
Форм-фактор XL-ATX / E-ATX / ATX / MicroATX / Mini-ITX
Устройства 5,25″ 4
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8 / 10 (при установке 2,5″ вместо 3,5″)
Поддерживаемое количество карт расширения 9
Вентиляторы передние — 2 х 120 / 140 мм (1 х 140 мм установлен)
нижние — 1 х 120 / 140 мм (опционально)
задние — 1 х 120 / 140 мм (1 х 140 мм установлен)
верхние — 3 х 120 / 140 мм или 1 х 200 мм (1 х 140 мм установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Трехпозиционный регулятор (5, 7, 12 В) трех вентиляторов, пылевые фильтры спереди, снизу и сверху, боковое окно


Упаковка и комплект поставки

В упакованном виде корпус весит 16,3 кг. Полиграфия на всех сторонах упаковки монохромная, но информативная. На фронтальной части изображен корпус, повернутый в три четверти, а на тыльной стороне приведена схема разборки шасси, где в текстовом виде подписаны и описаны все основные компоненты.

Fractal Design Arc XLFractal Design Arc XL

Комплект аксессуаров упакован в раздельные пакетики и черную глянцевую коробку, на борту которой указано назначение и количество деталей. В содержимом обнаружилось легкое несоответствие комплектности деталей заявленному на коробке:
  • гарантийный лист и инструкция по эксплуатации;
  • 16 винтов с накатанной головкой для устройств 5,25″;
  • 32 маленьких винта для накопителей формата 2,5″;
  • шесть кабельных стяжек;
  • 10 винтов для материнской платы (должно быть 11);
  • четыре длинных винта для дополнительного переднего 140-мм вентилятора;
  • четыре винта для блока питания;
  • 11 стоек для материнской платы и переходник для их установки с помощью крестовой отвертки;
  • восемь винтов для фиксации салазок в корзинах жестких дисков;
  • 33 винта с большой шляпкой для жестких дисков формата 3,5″ (должно быть 32).
Fractal Design Arc XL

На сегодня Arc XL существует исключительно в черном цвете с окном на боковой дверце.


Внешний вид

Внешний дизайн Fractal Design Arc XL можно считать чуть более выразительным чем у Define XL R2, но назвать его иначе как строгим все еще не получается. Все тот же черный цвет и пластик, напоминающий шлифованный алюминий. Из новинок — скругленные углы передней панели и множество решеток с мелкой перфорацией — вот, пожалуй, и все отличия.

Fractal Design Arc XL

Верхняя половина пластиковой фронтальной панели Arc XL занята четырьмя заглушками отсеков 5,25″. Нижняя половина фронта — это вентиляционная решетка с логотипом компании. Чтобы снять ее, нужно одновременно нажать пальцами в левом и правом верхних углах перфорации, отпустив таким образом, защелки.

Fractal Design Arc XL

За решеткой, являющейся по совместительству пылевым фильтром, находится место для установки двух 120- или 140-мм вентиляторов.

Fractal Design Arc XL

К сожалению, в качестве фильтрующего материала применена не любимая всеми нами сетка, а обычный поролон, заметно снижающий силу воздушного потока.

Fractal Design Arc XL

Органы управления вынесены на верхнюю грань передней панели. Маленький тумблер слева отвечает за изменение скорости вращения вентиляторов путем понижения их напряжения с 12 В до 7 или 5 В. За тумблером расположены два 3,5-мм аудиовхода, клавиша запуска ПК, очень маленькая кнопка перезагрузки, два порта USB 3.0 и два порта USB 2.0, которые нужно будет хоть иногда чистить от пыли.

Fractal Design Arc XL

Большую часть левой дверцы занимает крупное акриловое окно.

Fractal Design Arc XL

Окно сделано заподлицо с панелью, а за счет дымчатой тонировки практически сливается с металлом, поэтому выглядит очень красиво. Боковая панель имеет механизм открытия гильотинного типа и крепится двумя винтами с накатанной головкой. Ручек здесь нет, как, впрочем, и необходимости в них.

Fractal Design Arc XL

Благодаря хорошим ребрам жесткости и удачно подобранной толщине стекла, дверца практически не гнется в диагональной проекции и не вызывает опасений относительно возможных трещин в акриле.

Fractal Design Arc XL

Правая боковая панель сплошная. Ничего особенного на ней нет. Arc XL не имеет шумоизолирующего материала на боковых дверцах изнутри.

Fractal Design Arc XL

Перейдем к верхней панели. Если в Define XL R2 она была металлической, то в Arc XL на металлическое основание надета декоративная решетка с пластиковым ободом. Сделано это, вероятно, из соображений общей эстетики, поскольку с инженерной точки зрения деталь кажется лишней.

Fractal Design Arc XL

Отверстия фальш-решетки достаточно большие, чтобы пропускать воздух, и, одновременно, достаточно мелкие, чтобы на верхнюю панель можно было что-то положить. После демонтажа декоративной части верхней панели, перед нами предстает более крупная перфорация со множеством вариантов посадочных отверстий. Постараемся описать их вкратце. Можно установить три 120-мм вентилятора сплошным рядом посередине, либо два подряд, со значительным смещением в сторону левой дверцы. Можно установить два 140-мм вентилятора в ряд, тоже со смещением к левой дверце, и еще один отдельно, в передней части корпуса. Кроме того, если присмотреться, ровно посередине можно увидеть посадочные отверстия в виде квадрата, со стороной 154 мм. Данный размер указывает на возможность установки сюда 200-мм вентилятора или радиатора.

Fractal Design Arc XLFractal Design Arc XL

Снимается верхняя декоративная панель очень легко, просто откручиваем сзади два винта с накатанной головкой и слегка тянем ее на себя. Подгонка детали идеальная.

Fractal Design Arc XLFractal Design Arc XL

Пластиковая часть верхней панели зачем-то дополнительно подбита поролоном. Не знаю, препятствует ли это попаданию пыли внутрь, когда ПК выключен, но во время работы поролон способен значительно снижать скорость воздушного потока.

Fractal Design Arc XL

Задняя панель корпуса имеет крупные вентиляционные отверстия в верхней части, посадочное место для одного 120- или 140-мм вентилятора, закрытое крупной, легко проницаемой для воздушного потока решеткой и девять слотов расширения PCI c заглушками белого цвета.

Fractal Design Arc XL

Посадочное место блока питания позволяет ориентировать его вентилятором как вверх, так и вниз. От попадания пыли он защищен пылевым фильтром длиной 357 мм. Именно на такой дистанции от стенки нужно будет держать корпус, чтобы иметь возможность регулярно очищать его, не передвигая каждый раз.

Fractal Design Arc XL

Нижняя панель, более чем на половину, закрыта длинным съемным пылевым фильтром, за которым находится решетка с крупной перфорацией. По центру днища предусмотрено посадочное место для одного 120- или 140-мм вентилятора, предназначенного для обдува видеоадапатеров.

Fractal Design Arc XLFractal Design Arc XL

Корпус имеет крупные ножки спереди и более мелкие по диаметру сзади, высотой 22 мм. Ножки представляют собой резину, одетую в пластиковую обойму и обернутую слоем зеркального пластика, внешне напоминающего металл. Обеспечивают хорошую виброизоляцию и сцепление с поверхностью.

Fractal Design Arc XL

Внутреннее устройство

Fractal Design Arc XL поддерживает установку материнских плат формата XL-ATX, E-ATX, ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 180 мм. По нашим замерам высота кулера может достигать 185 мм, даже с учетом толщины бокового окна. Вместе с установленными корзинами накопителей можно поставить видеоадаптеры длиной до 330 мм. Сняв корзины, получим 470 мм, чего хватит по длине для любой видеокарты (по официальным данным — 480 мм). Допустимая длина блока питания — 190 мм с установленным нижним 140-мм вентилятором. Все отверстия в поддоне материнской платы закрыты аккуратными резиновыми шторками.

Fractal Design Arc XL

Под верхней панелью предустановлен на выдув 140-мм вентилятор. Запас места над материнской платой составляет 70 мм, чего должно быть достаточно для размещения габаритных радиаторов СВО. В основном, этот параметр коснется трехсекционного 360- или 200-мм радиатора, поскольку 240- и 280-мм модели имеют посадочные места, смещенные в сторону дверцы и не будут задевать плоскость элементов материнской платы.

Fractal Design Arc XL

На задней панели предустановлен на выдув 140-мм вентилятор. Девять вентилируемых заглушек слотов расширения белого цвета удерживаются винтами с накатанной головкой.

Fractal Design Arc XL

Посадочное место блока питания снабжено поролоновым демпфером на задней стенке и двумя резиновыми стойками на нижней панели высотой в 17 мм. Между девятым слотом расширения и плоскостью БП остается запас пространства в 20 мм.

Fractal Design Arc XL

Посередине корпуса сделано посадочное место для одного 120- или 140-мм вентилятора, после установки которого возможная длина блока питания ограничивается 190 мм.

Fractal Design Arc XL

Arc XL поддерживает аналогичные с Define XL R2 возможности по конфигурации положения накопителей. Изначально мы имеем две съемные корзины, по четыре 2,5″ или 3,5″ накопителя в каждой.

Fractal Design Arc XL

Средняя корзина удерживается двумя винтами с накатанной головкой. Ее можно легко ориентировать в продольном или поперечном направлении, или же вовсе снять, освободив таким образом 470 мм по длине для плат расширения в слотах с первого по седьмой.

Fractal Design Arc XLFractal Design Arc XLFractal Design Arc XL

Для того, чтобы производить манипуляции с нижней корзиной, потребуется открутить шесть винтов (четыре со стороны нижней панели и два со стороны фронтальной). Затем, нижнюю стойку накопителей можно сдвинуть на первую позицию, в которой мы получим возможность установить спереди радиатор СВО, толщиной до 45 мм, одновременно с платой расширения в восьмом и девятом слотах, длиной до 290 мм. На второй позиции, для радиатора освободится 150 мм, но для плат расширения в восьмом и девятом слотах останется всего 185 мм. Кроме того, нижнюю корзины можно развернуть на 90 градусов в любой позиции или снять совсем.

Fractal Design Arc XLFractal Design Arc XLFractal Design Arc XL

Средняя корзина имеет достаточную жесткость, салазки сидят в ней плотно. Дополнительную виброизоляцию обеспечивают пластиковые элементы крепления снизу и сверху.

Fractal Design Arc XL

Салазки позволяют закрепить с помощью винтов как 3,5″, так и 2,5″ накопители. Для жестких дисков предусмотрены виброизолирующие демпферы. При необходимости салазки можно зафиксировать винтами в самих корзинах.

Fractal Design Arc XLFractal Design Arc XL

Верхние отсеки вмещают до четырех устройств формата 5,25″, для крепления которых в комплекте есть 16 винтов с накатанной головкой.

Fractal Design Arc XL

Поддон материнской платы имеет семь крупных прорезиненных отверстий и столько же проушин для скрытой укладки проводов. Отверстие для усилительной пластины достаточно большое, расположено удачно и подойдет по габаритам под все современные процессорные разъемы. Расстояние от поддона до правой боковой дверцы составляет 26 мм, чего вполне хватает для нормальной укладки всех кабелей.

Fractal Design Arc XL

Fractal Design Arc XL имеет за поддоном два удобных съемных лотка для установки твердотельных накопителей формата 2,5″. Хорошо то, что лотки держатся всего на двух винтах, а SSD в них можно ориентировать какой угодно стороной, разъемами влево или вправо.

Fractal Design Arc XL

Так выглядит передняя панель корпуса без декоративной пластиковой крышки. Примечательно то, что вентиляторы типоразмера 140 мм крепятся длинными винтами, в то время как 120-мм модели нужно будет фиксировать шурупами изнутри, что не очень удобно.

Fractal Design Arc XL

Панель передних портов закреплена на раме шасси с помощью двух винтов, следовательно, за целостность кабелей при демонтаже передней крышки можно не переживать.

Fractal Design Arc XL

Фронтальная пластиковая панель удерживается на шести креплениях типа "тюльпан" и снимается очень легко. Никаких проводов к ней не присоединено. При снятии мы заметили, что фильтр вентиляторов не очень плотно фиксируется в своих пазах и может слегка дребезжать.

Fractal Design Arc XL

В корпусе предустановленны три одинаковых 140-мм вентилятора, относящихся к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина их шнуров в оплетке составляет 500-мм, подключение — трехконтактное. Крыльчатка стартует с 4 В и 400 об/мин, создавая не более 35 дБ (А) шума. При 7 В получаем 650 об/мин и все еще тихие 37 дБ (А). На полной скорости (12 В, 1000 об/мин) вентилятор становится заметен, создавая звуковое давление в 43 дБ (А). Подшипник издает легкое потрескивание, которое может слегка расстроить любителей абсолютной тишины. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.

Fractal Design Arc XLFractal Design Arc XL

Набор кабелей передней панели включает в себя: колодку внутреннего подключения USB 3.0, четыре провода от клавиш перезагрузки и запуска ПК, индикатора питания и светодиода активности накопителей, колодку USB 2.0 и кабель HD Audio. Длина всех шнуров более чем достаточная.

Fractal Design Arc XL

Дополнительно к обычному набору кабелей, корпус имеет один "молекс" для питания встроенного контроллера вентиляторов и три трехконтактных разъема для их подключения.

Fractal Design Arc XL

Сборка

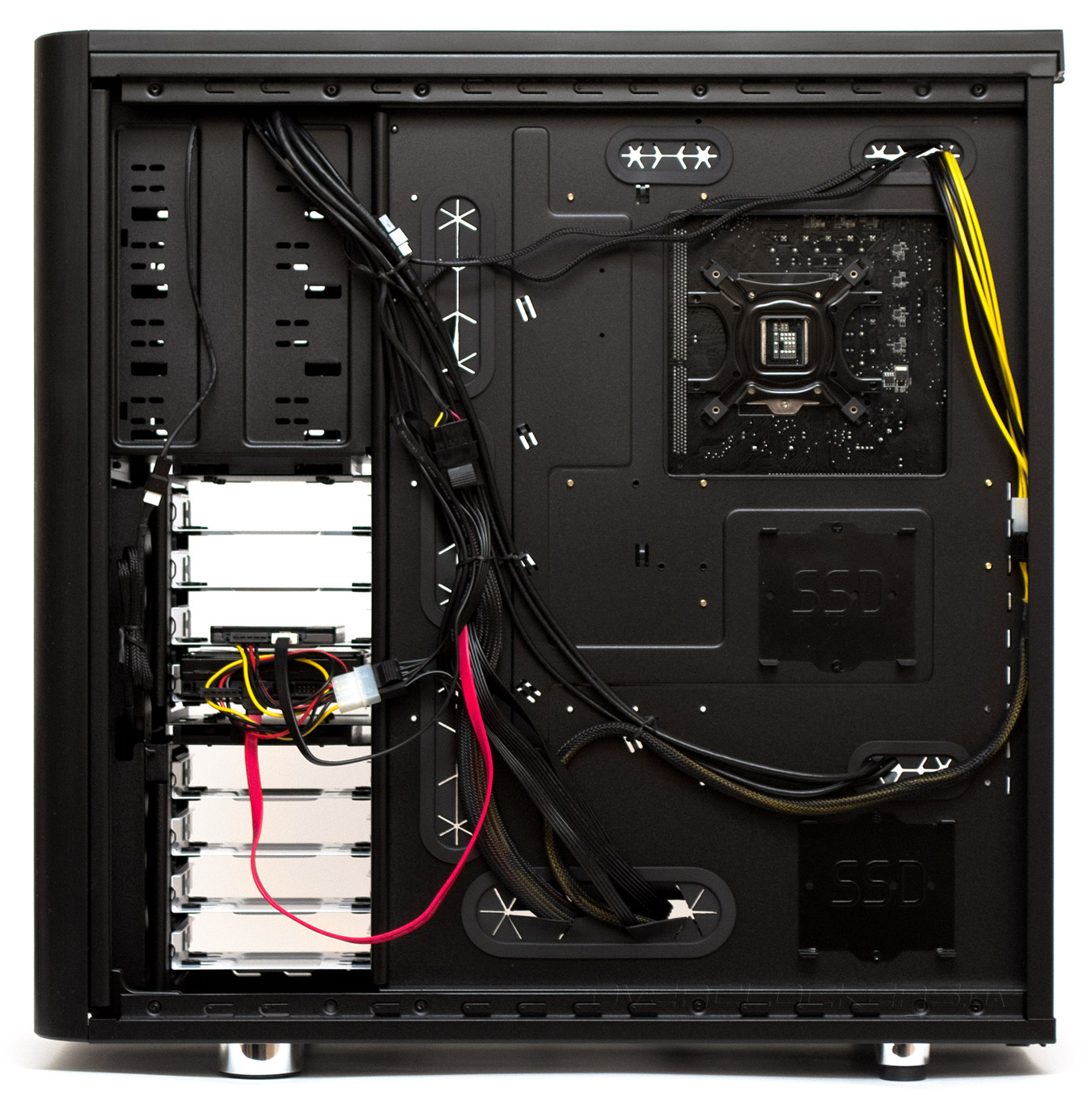

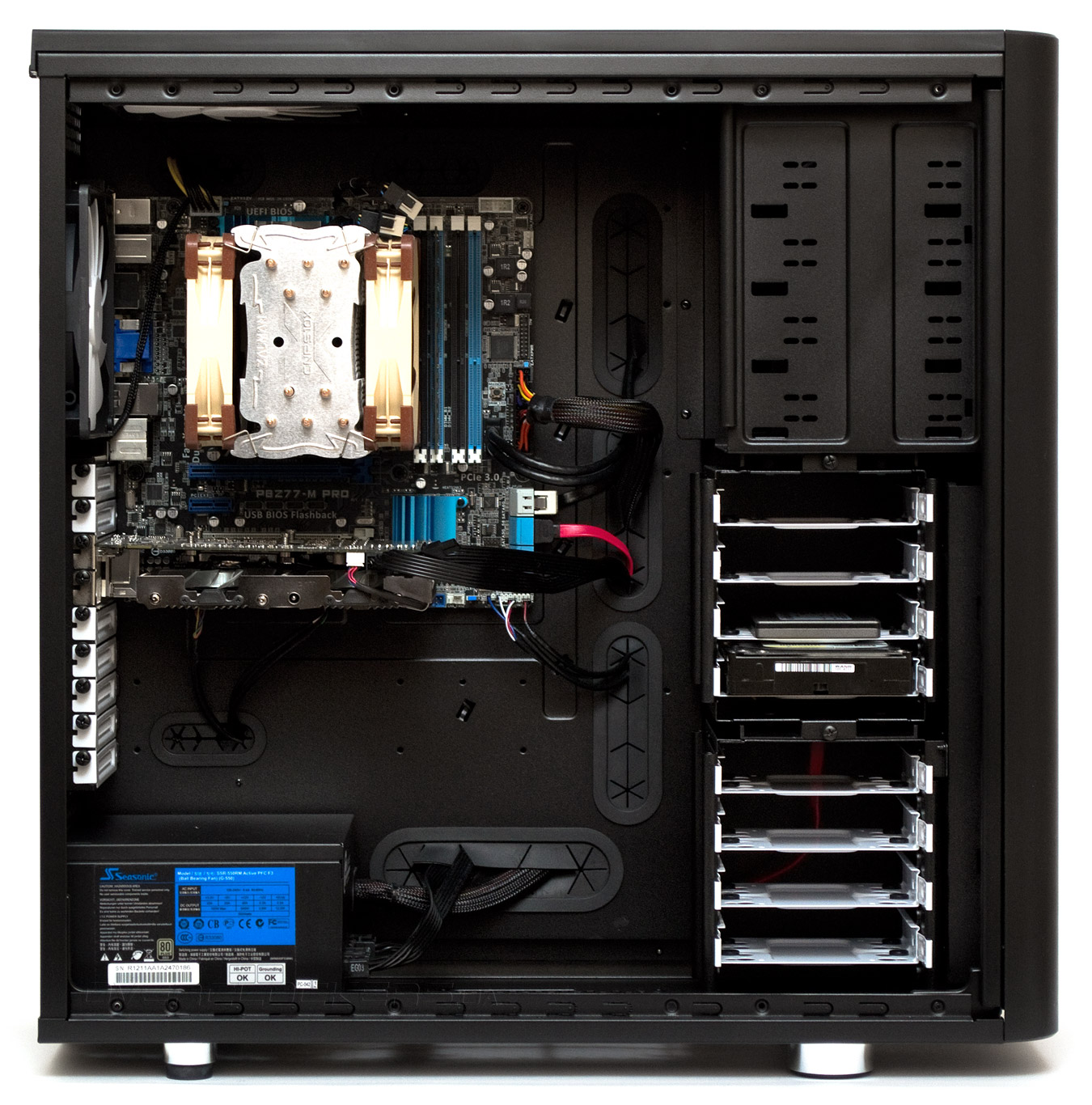

Сборка системы в Fractal Design Arc XL проходит очень просто, поскольку всегда остается возможность свободного доступа к любому компоненту. Провода без проблем разместились за поддоном с применением нескольких кабельных стяжек. Как и в любом крупном корпусе, при скрытой укладке проводов, для кабеля питания процессора может понадобиться удлинитель.

Fractal Design Arc XL

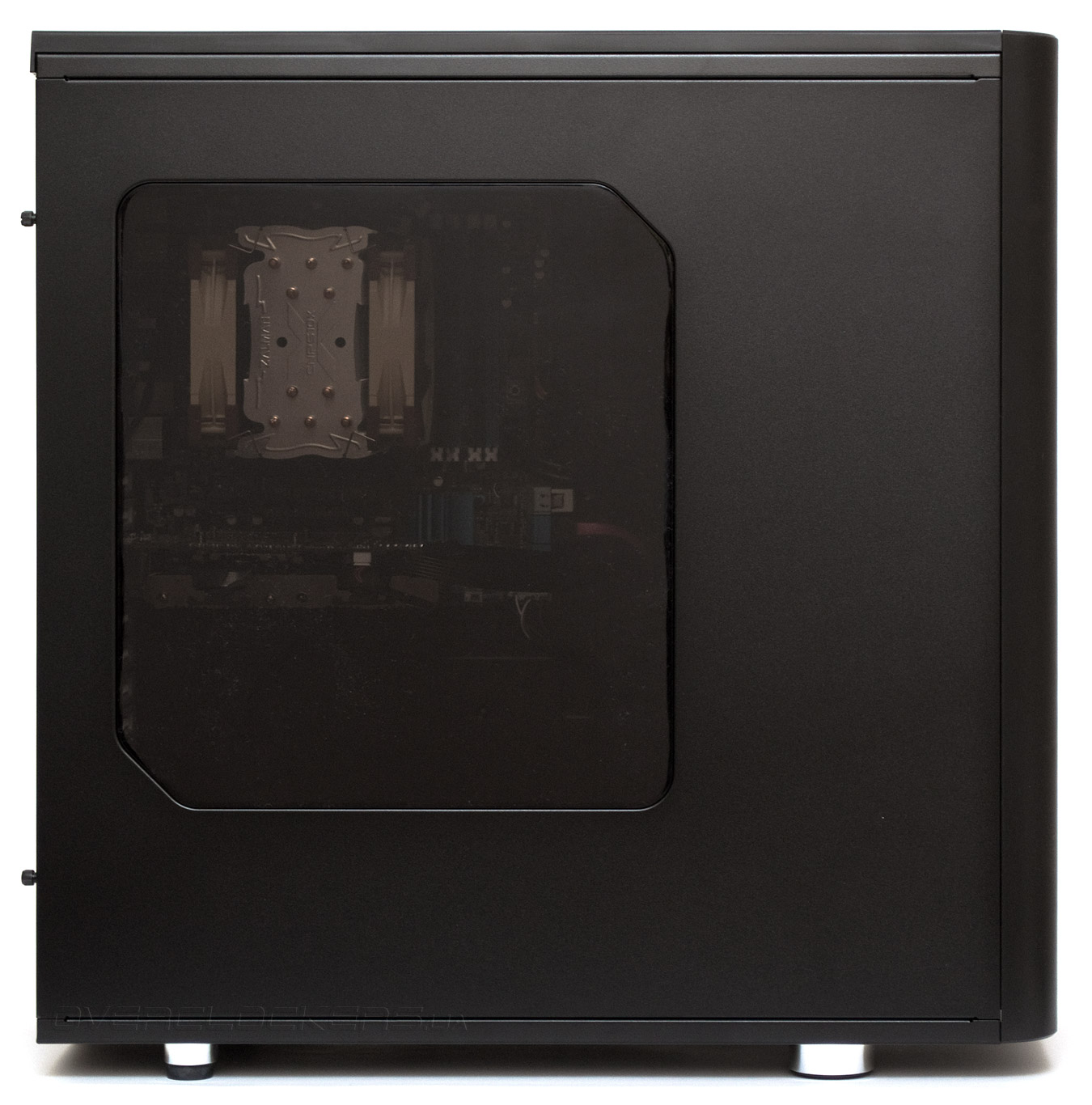

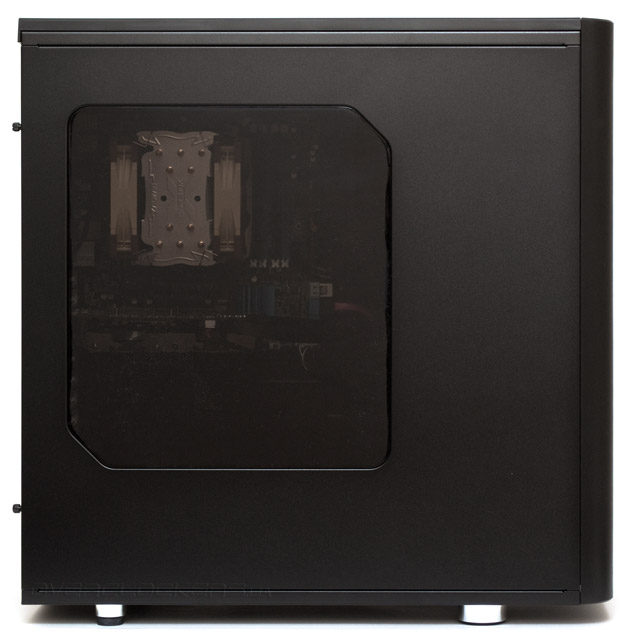

Дымчатое окно довольно сильно затеняет содержимое корпуса. Но сборка будет отлично смотреться в случае, если какой-то из компонентов системы имеет подсветку.

Fractal Design Arc XL

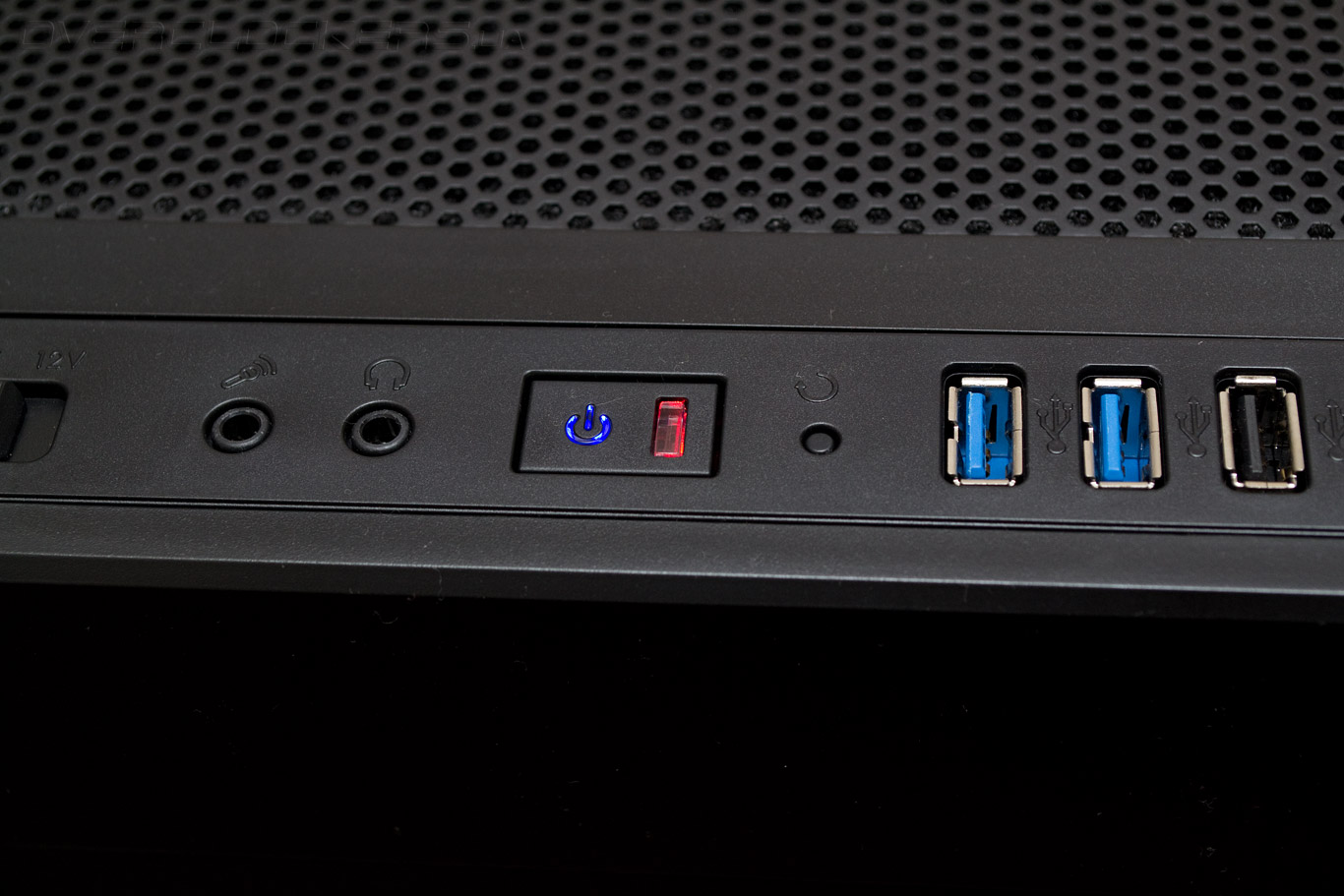

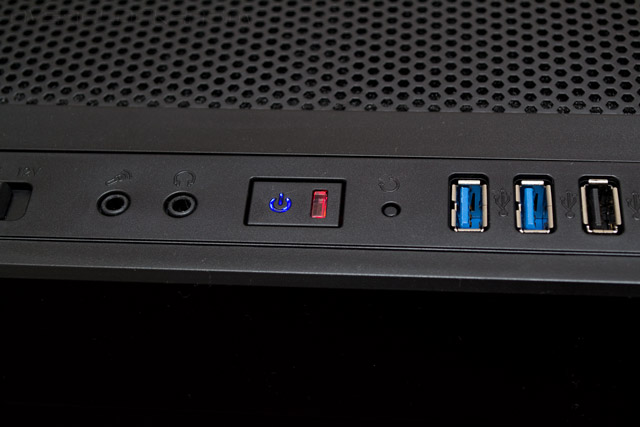

Индикаторы работы ПК (синего цвета) и активности накопителей (красного цвета) расположены непосредственно на клавише запуска и светятся весьма ярко.

Fractal Design Arc XL


Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе Arc XL использовалась следующая тестовая конфигурация:
  • процессор: Intel Core i7-2600K (3,4@4,5 ГГц, 1,352 В);
  • кулер: Zalman CNPS10X Performa + 2 x Noctua NF-F12 PWM;
  • материнская плата: ASUS P8Z77-M Pro (Intel Z77);
  • видеокарта: Palit GeForce GTX 560 Ti Twin Light Turbo (Nvidia GeForce GTX 560 Ti);
  • память: Hynix HMT351U6BFR8C-H9 (1 x 4 ГБ, DDR3-2133 МГц, 11-13-12-28-1T, 1,5 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: SeaSonic G550 Gold (SSR-550RM; 550 Вт);
  • термоинтерфейс: Noctua NT-H1.
Fractal Design Arc XL


Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.4 с 2048 МБ выделенной памяти и MSI Combustor 2.5 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 3.0.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 26 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 395 ватт. Тестирование проводилось в трех режимах:
  • 12 В — все три предустановленных вентилятора (спереди на вдув, сзади и сверху — на выдув) выставлены на максимальную скорость 1000 об/мин;
  • 7 В — все три предустановленных вентилятора (спереди на вдув, сзади и сверху — на выдув) выставлены на среднюю скорость в 700 об/мин;
  • 5 В — все три предустановленных вентилятора (спереди на вдув, сзади и сверху — на выдув) выставлены на минимальную скорость в 500 об/мин.

Результаты тестирования

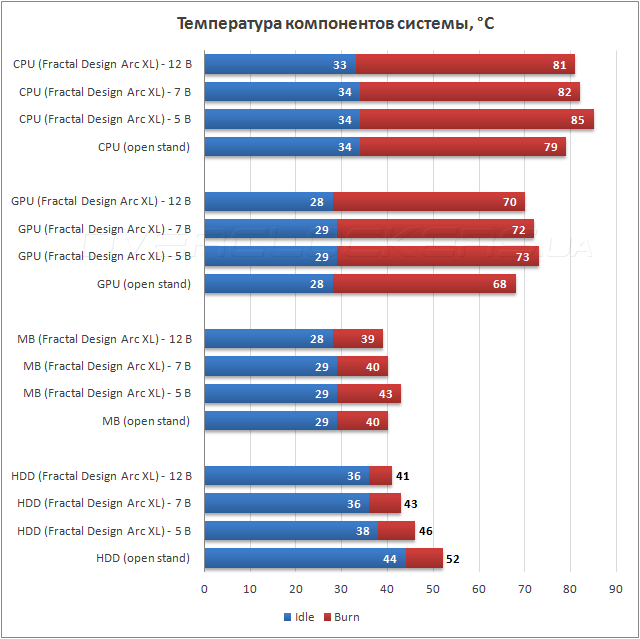

Тестирование Fractal Design Arc XL

Оборудованный тремя предустановленными 140-мм вентиляторами Fractal Design Arc XL хорошо справляется с охлаждением средней по мощности системы в разгоне. Он незначительно уступает по температурам процессора и видеокарты открытому стенду при работе вентиляторов на 12 и 7 В. Интересно и то, что особой разницы в производительности охлаждения на максимальных оборотах и при 7 В не наблюдается, следовательно, вполне можно пожертвовать парой градусов в пользу тишины. При снижении напряжения на крыльчатках до 5 В виден некоторый застой воздуха, связанный, скорее всего, с наличием поролонового фильтра на верхней панели. Если заочно сравнить Arc XL и Define XL R2 между собой по качеству вентиляции, вспомнив предыдущие тесты, автор рискнет предположить, что никаких существенных отличий нет, несмотря на различия в конструкции и другое расположение вентиляторов. И первый, и второй корпус смогут легко обойти открытый стенд после установки пары дополнительных пропеллеров.


Выводы

Fractal Design Arc XL без сомнения является вариацией на тему удачного шасси Define XL R2. Он получил другой пластиковый обвес, боковое окно и два дополнительных места для SSD накопителей, лишившись передней дверцы, бокового вентилятора и слоя шумоизоляции. В остальном — это все тот же настоящий Full-Tower. Просторный, тихий и прохладный. Если отбросить в сторону рыночное позиционирование, то основным преимуществом Arc XL перед Define XL R2 можно считать более удачный набор отверстий для крепления габаритных радиаторов систем СВО на верхней панели.

Существенных недостатков в процессе обзора корпуса обнаружено не было. Основные претензии можно предъявить к использованию поролона вместо мелкой сетки в верхнем и переднем пылевых фильтрах. И к слишком крупному размеру нижнего фильтра, который все же лучше разделить на два отдельных элемента, для повышения удобства очистки.

Выбирать между Fractal Design Arc XL и Define XL R2 покупатель может опираясь сугубо на свои вкусовые предпочтения, поскольку функциональная разница между ними минимальна. И первый, и второй вариант шасси будут идеальным выбором для сборки мощной игровой или рабочей станции.
