Обзор корпуса Fractal Design Arc XL

В ассортименте шасси Fractal Design существует четыре основные линейки. Первая называется Core и включает в себя бюджетные корпуса. Вторая носит наименование Node и в нее входят, в основном, HTPC-решения. Третья и четвертая линейки, Define и Arc, являются близнецами по конструкции. Но серия Define имеет ряд деталей, позволяющих относить ее к «тихим» шасси, а корпуса Arc, при всей своей схожести с Define, рассчитаны на улучшенную вентиляцию.

Как следует из названия обзора, центром нашего внимания сегодня станет Fractal Design Arc XL, наиболее крупный корпус в линейке Arc, являющийся более вентилируемым alter ego для недавно рассмотренного нам Define XL R2.

Fractal Design Arc XL


Характеристики

Модель Fractal Design Arc XL
Тип корпуса Full-Tower
Размеры, мм 572 (В) x 232 (Ш) x 552 (Г)
Материал Сталь, пластик
Вес, кг 13,8
Цвет Черный
Форм-фактор XL-ATX / E-ATX / ATX / MicroATX / Mini-ITX
Устройства 5,25″ 4
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 8 / 10 (при установке 2,5″ вместо 3,5″)
Поддерживаемое количество карт расширения 9
Вентиляторы передние — 2 х 120 / 140 мм (1 х 140 мм установлен)
нижние — 1 х 120 / 140 мм (опционально)
задние — 1 х 120 / 140 мм (1 х 140 мм установлен)
верхние — 3 х 120 / 140 мм или 1 х 200 мм (1 х 140 мм установлен)
Интерфейсные разъемы 2 x USB 2.0, 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Трехпозиционный регулятор (5, 7, 12 В) трех вентиляторов, пылевые фильтры спереди, снизу и сверху, боковое окно


Упаковка и комплект поставки

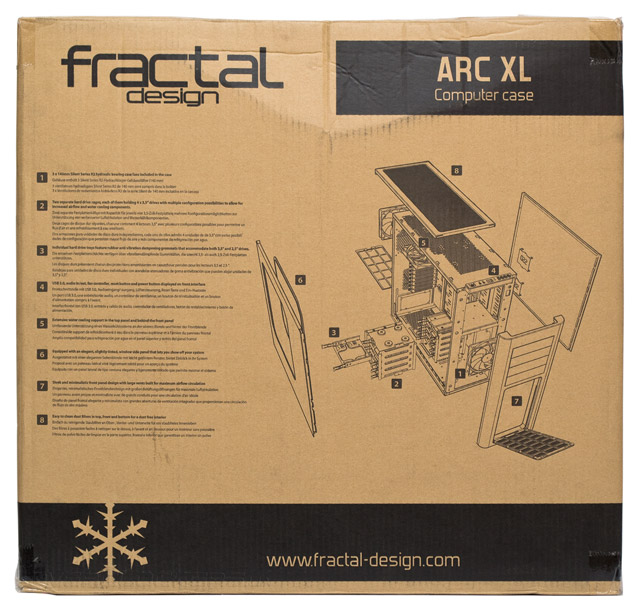

В упакованном виде корпус весит 16,3 кг. Полиграфия на всех сторонах упаковки монохромная, но информативная. На фронтальной части изображен корпус, повернутый в три четверти, а на тыльной стороне приведена схема разборки шасси, где в текстовом виде подписаны и описаны все основные компоненты.

Fractal Design Arc XLFractal Design Arc XL

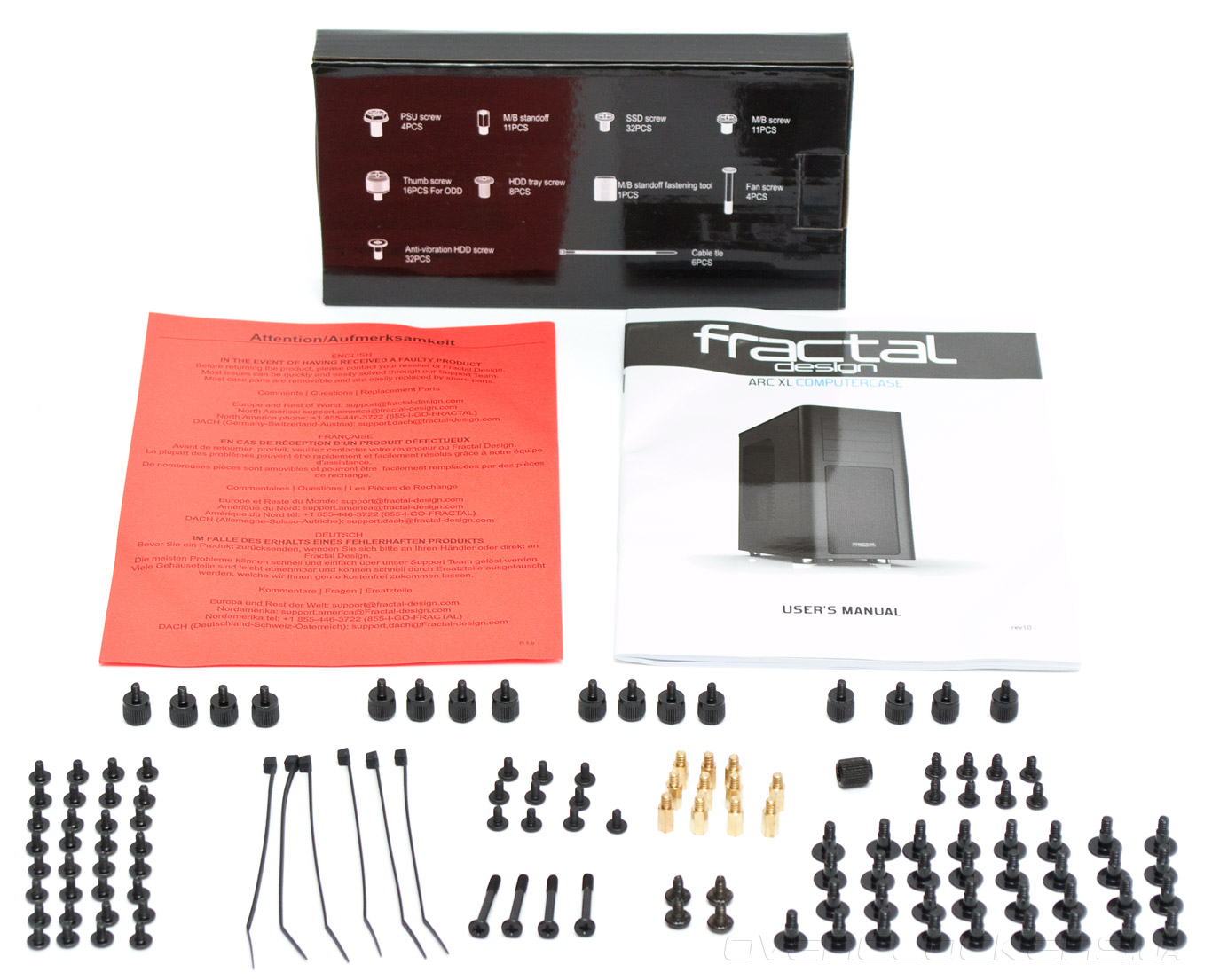

Комплект аксессуаров упакован в раздельные пакетики и черную глянцевую коробку, на борту которой указано назначение и количество деталей. В содержимом обнаружилось легкое несоответствие комплектности деталей заявленному на коробке:
  • гарантийный лист и инструкция по эксплуатации;
  • 16 винтов с накатанной головкой для устройств 5,25″;
  • 32 маленьких винта для накопителей формата 2,5″;
  • шесть кабельных стяжек;
  • 10 винтов для материнской платы (должно быть 11);
  • четыре длинных винта для дополнительного переднего 140-мм вентилятора;
  • четыре винта для блока питания;
  • 11 стоек для материнской платы и переходник для их установки с помощью крестовой отвертки;
  • восемь винтов для фиксации салазок в корзинах жестких дисков;
  • 33 винта с большой шляпкой для жестких дисков формата 3,5″ (должно быть 32).
Fractal Design Arc XL

На сегодня Arc XL существует исключительно в черном цвете с окном на боковой дверце.


Внешний вид

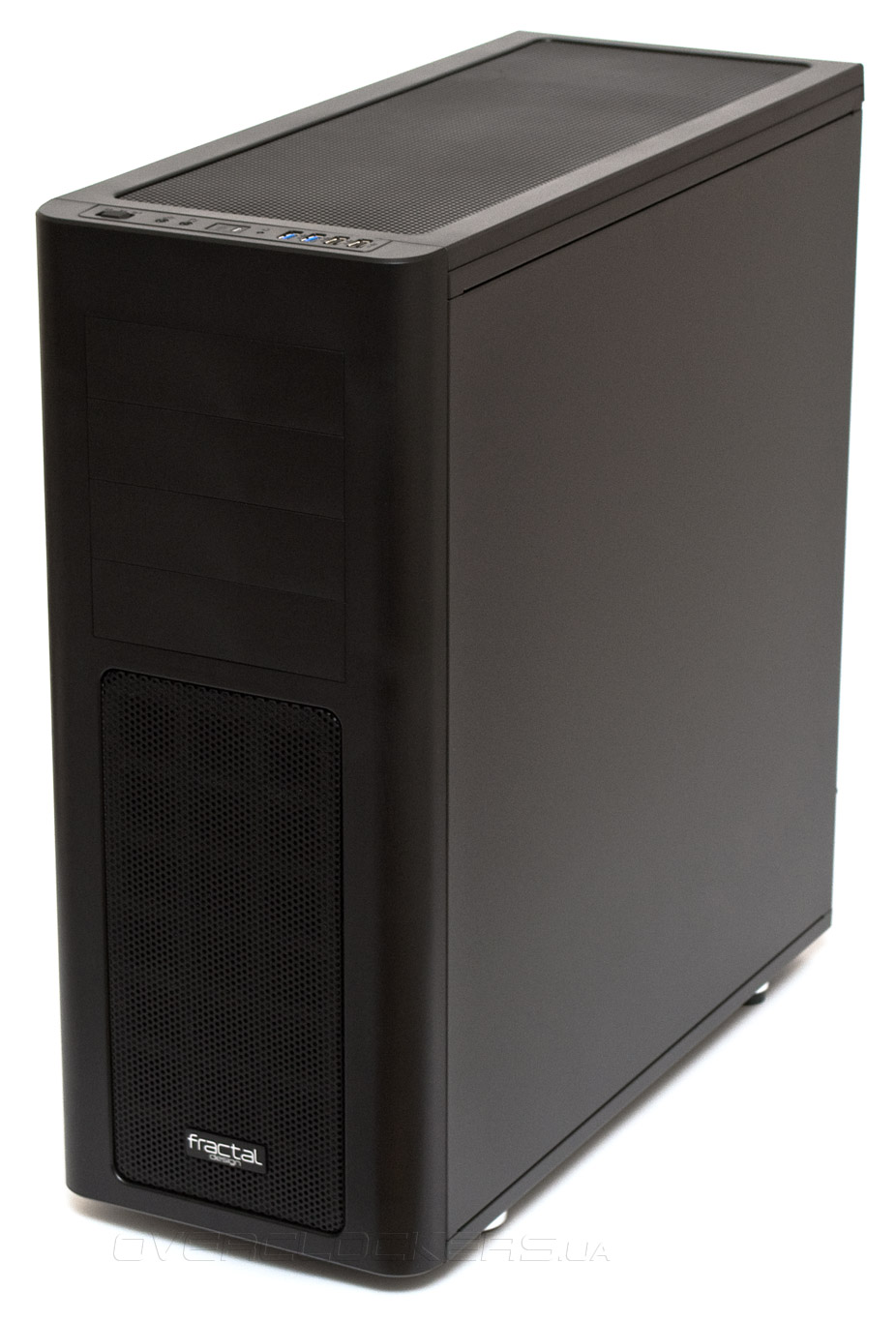

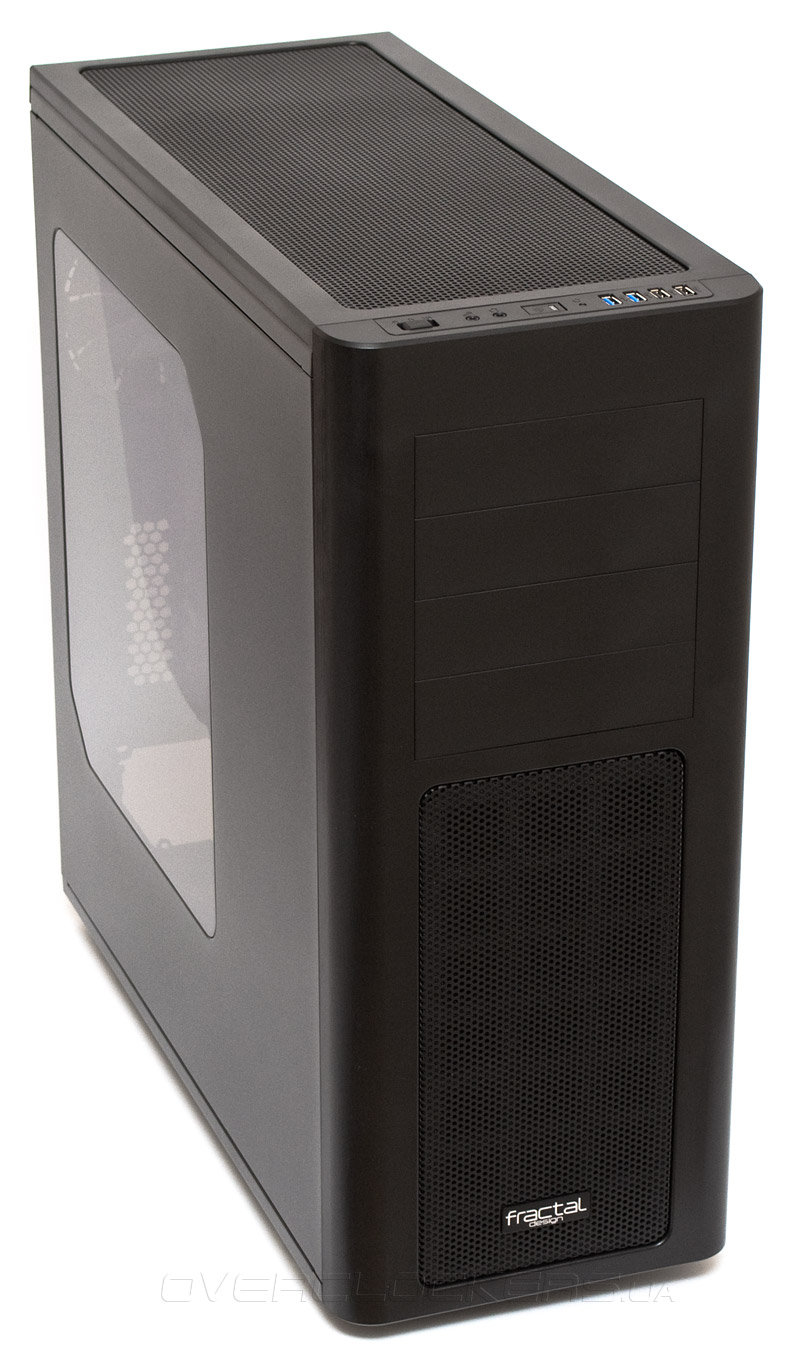

Внешний дизайн Fractal Design Arc XL можно считать чуть более выразительным чем у Define XL R2, но назвать его иначе как строгим все еще не получается. Все тот же черный цвет и пластик, напоминающий шлифованный алюминий. Из новинок — скругленные углы передней панели и множество решеток с мелкой перфорацией — вот, пожалуй, и все отличия.

Fractal Design Arc XL

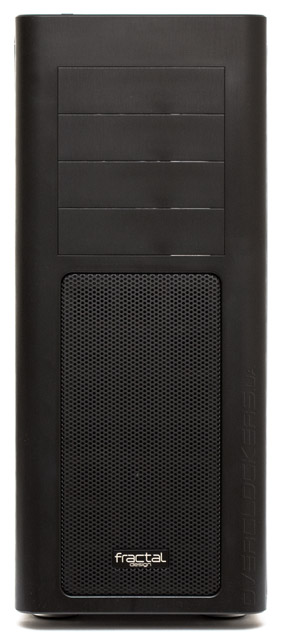

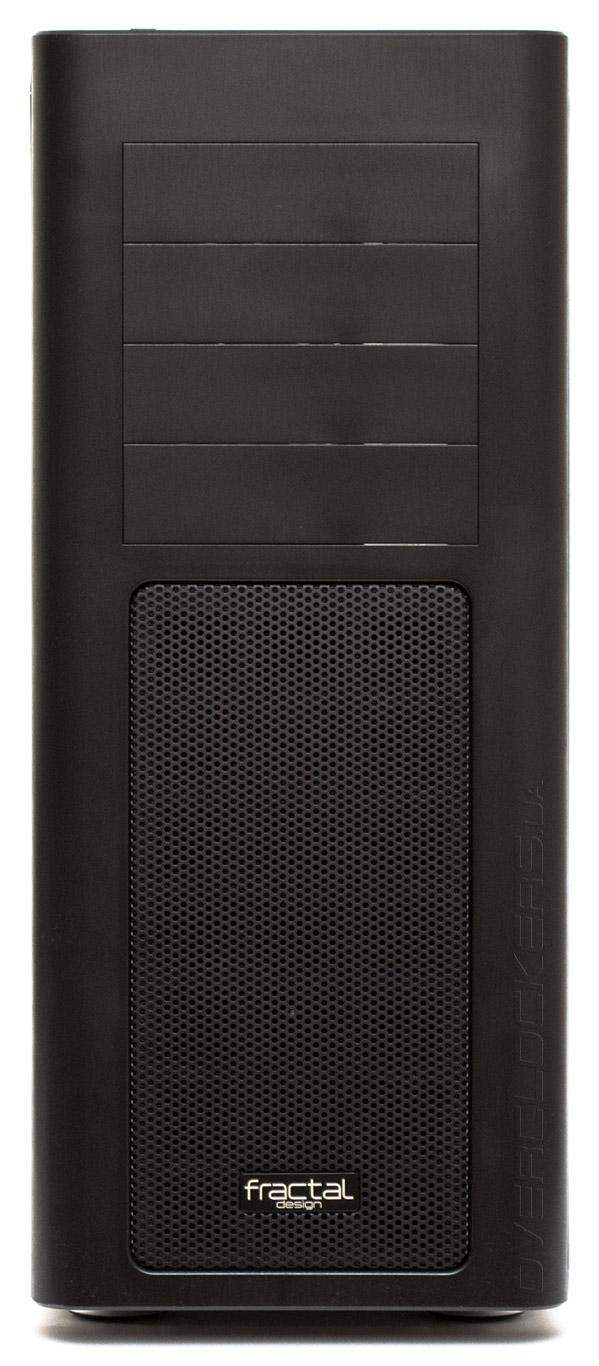

Верхняя половина пластиковой фронтальной панели Arc XL занята четырьмя заглушками отсеков 5,25″. Нижняя половина фронта — это вентиляционная решетка с логотипом компании. Чтобы снять ее, нужно одновременно нажать пальцами в левом и правом верхних углах перфорации, отпустив таким образом, защелки.

Fractal Design Arc XL

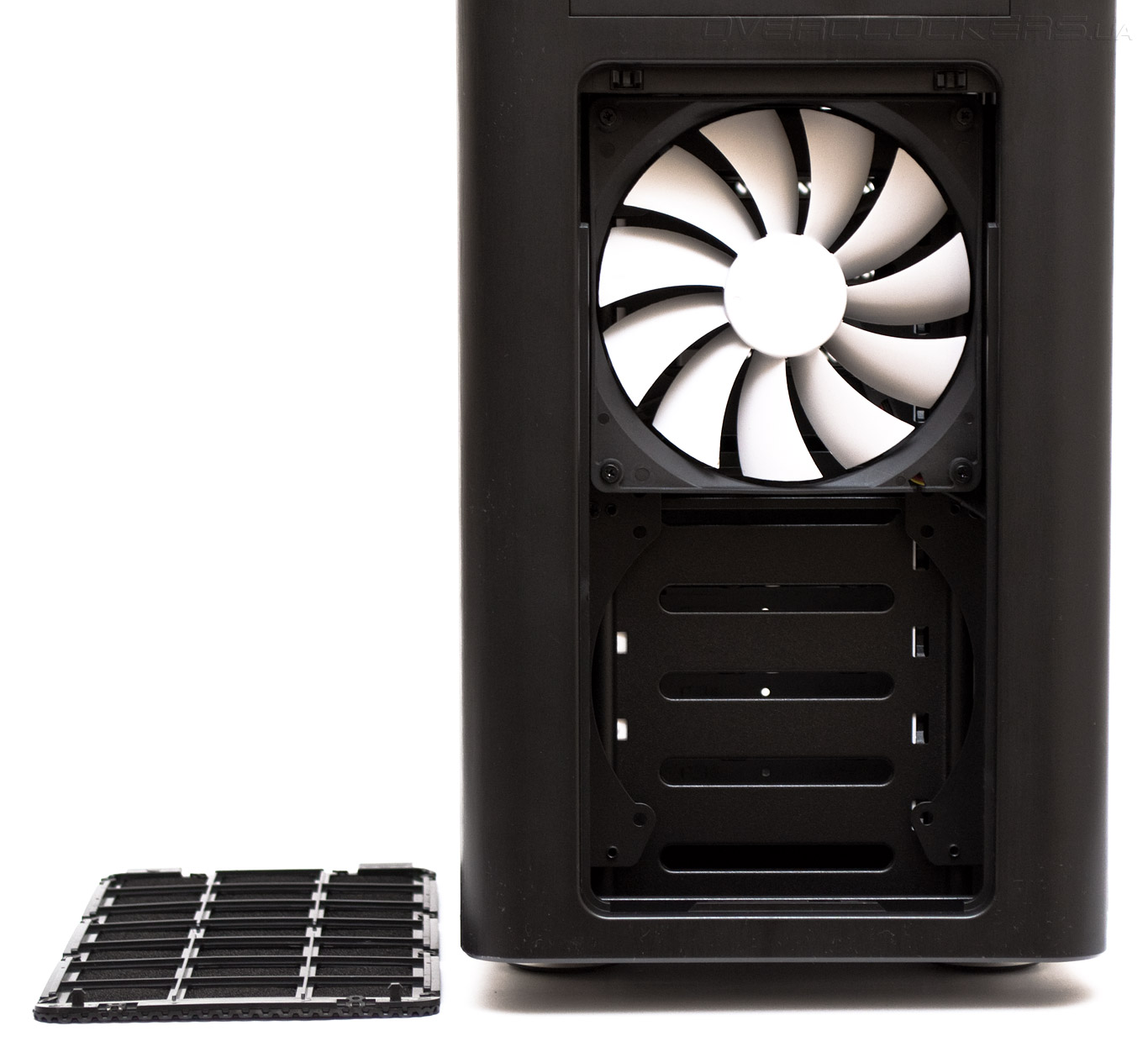

За решеткой, являющейся по совместительству пылевым фильтром, находится место для установки двух 120- или 140-мм вентиляторов.

Fractal Design Arc XL

К сожалению, в качестве фильтрующего материала применена не любимая всеми нами сетка, а обычный поролон, заметно снижающий силу воздушного потока.

Fractal Design Arc XL

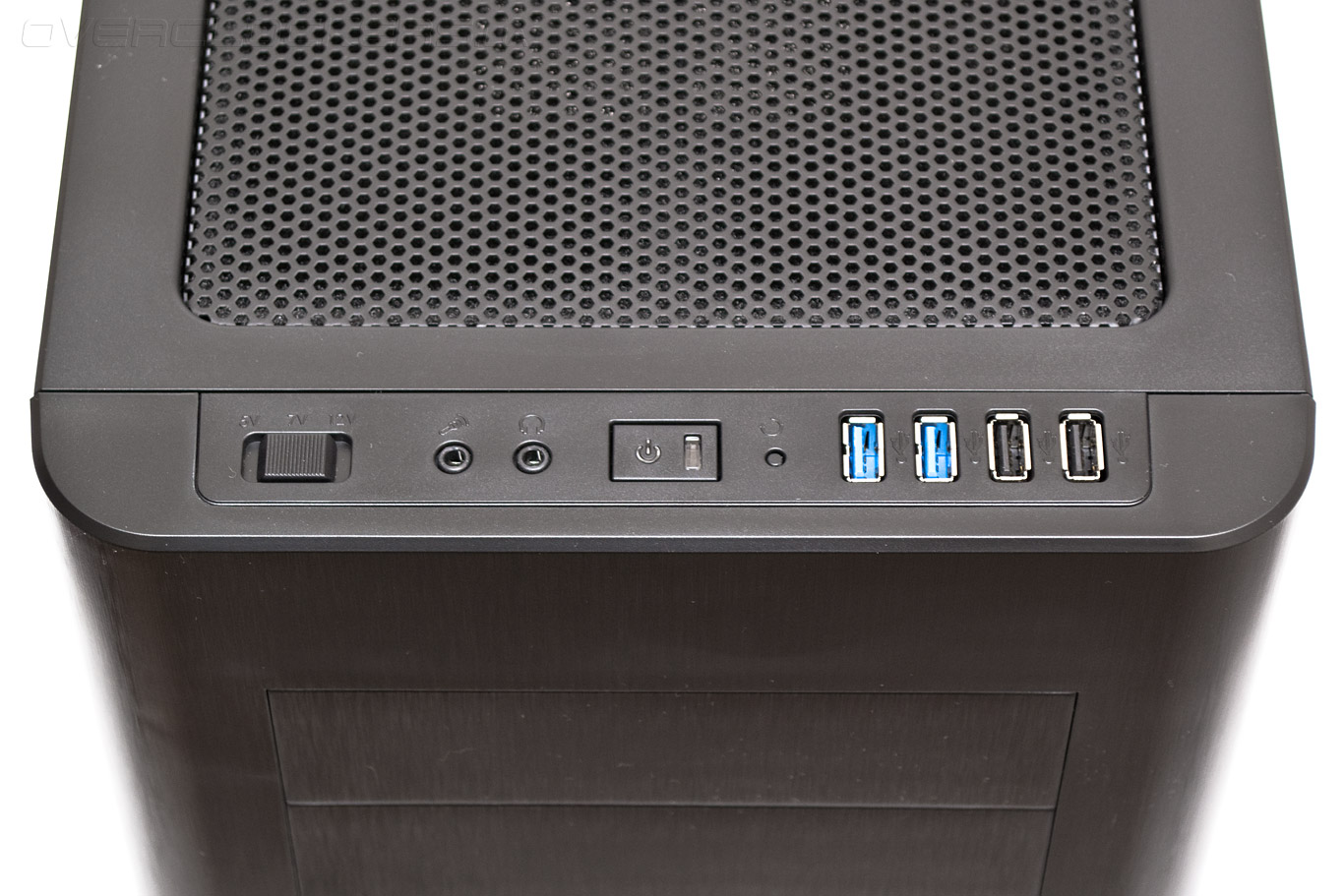

Органы управления вынесены на верхнюю грань передней панели. Маленький тумблер слева отвечает за изменение скорости вращения вентиляторов путем понижения их напряжения с 12 В до 7 или 5 В. За тумблером расположены два 3,5-мм аудиовхода, клавиша запуска ПК, очень маленькая кнопка перезагрузки, два порта USB 3.0 и два порта USB 2.0, которые нужно будет хоть иногда чистить от пыли.

Fractal Design Arc XL

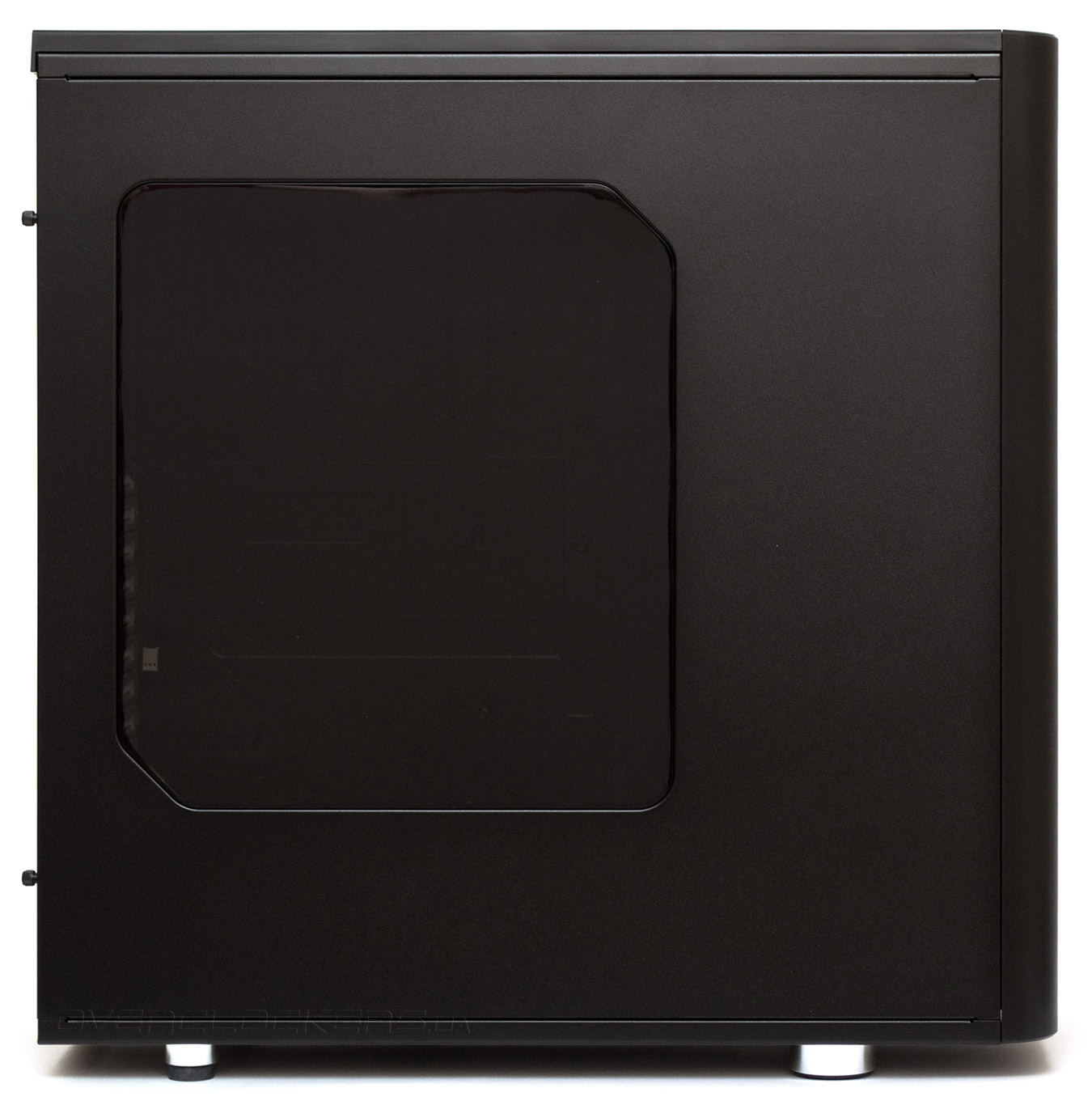

Большую часть левой дверцы занимает крупное акриловое окно.

Fractal Design Arc XL

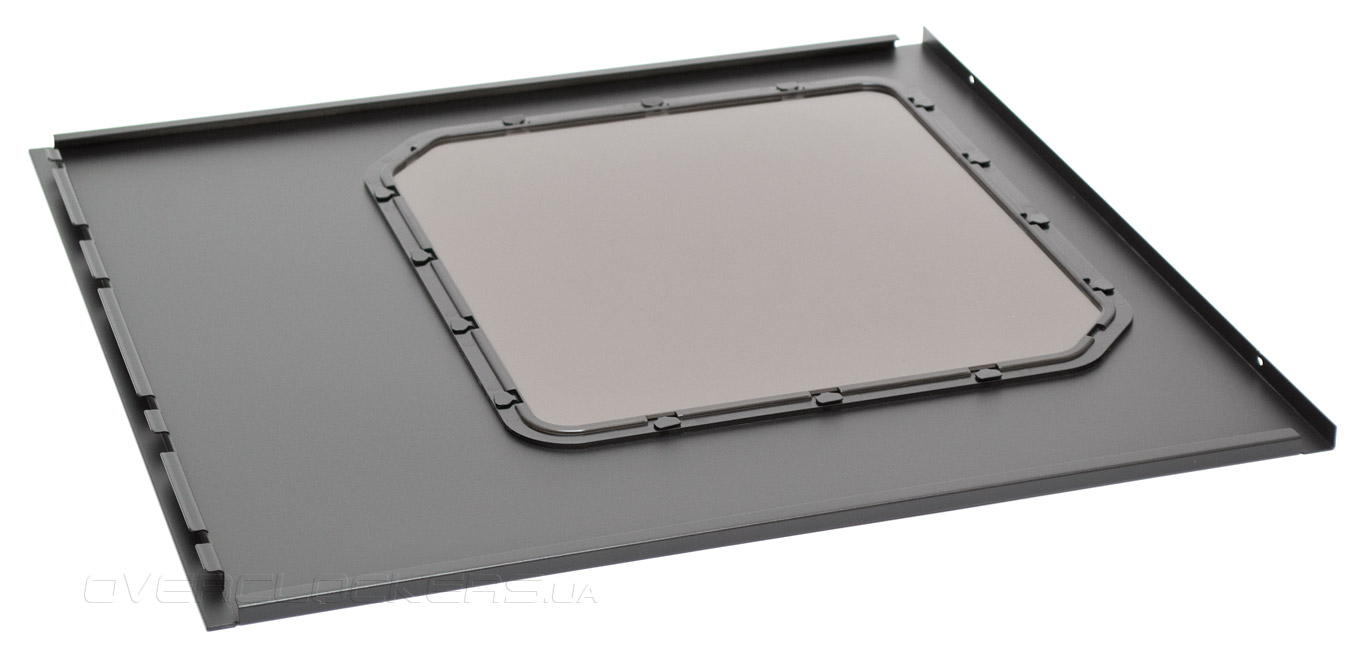

Окно сделано заподлицо с панелью, а за счет дымчатой тонировки практически сливается с металлом, поэтому выглядит очень красиво. Боковая панель имеет механизм открытия гильотинного типа и крепится двумя винтами с накатанной головкой. Ручек здесь нет, как, впрочем, и необходимости в них.

Fractal Design Arc XL

Благодаря хорошим ребрам жесткости и удачно подобранной толщине стекла, дверца практически не гнется в диагональной проекции и не вызывает опасений относительно возможных трещин в акриле.

Fractal Design Arc XL

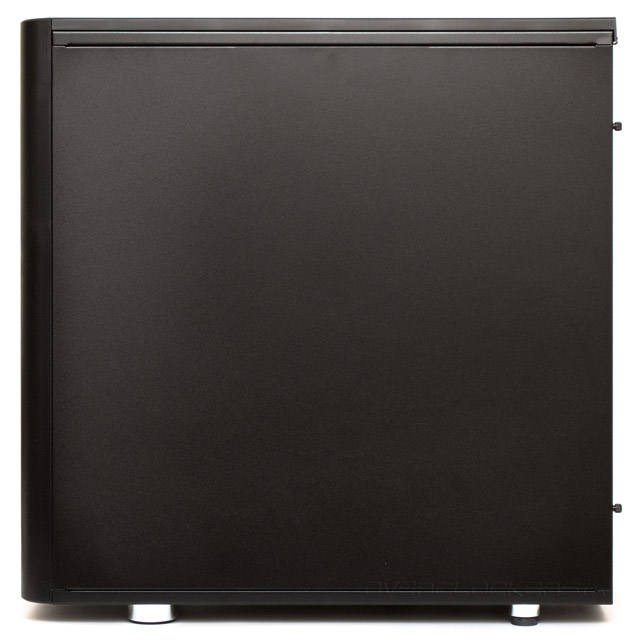

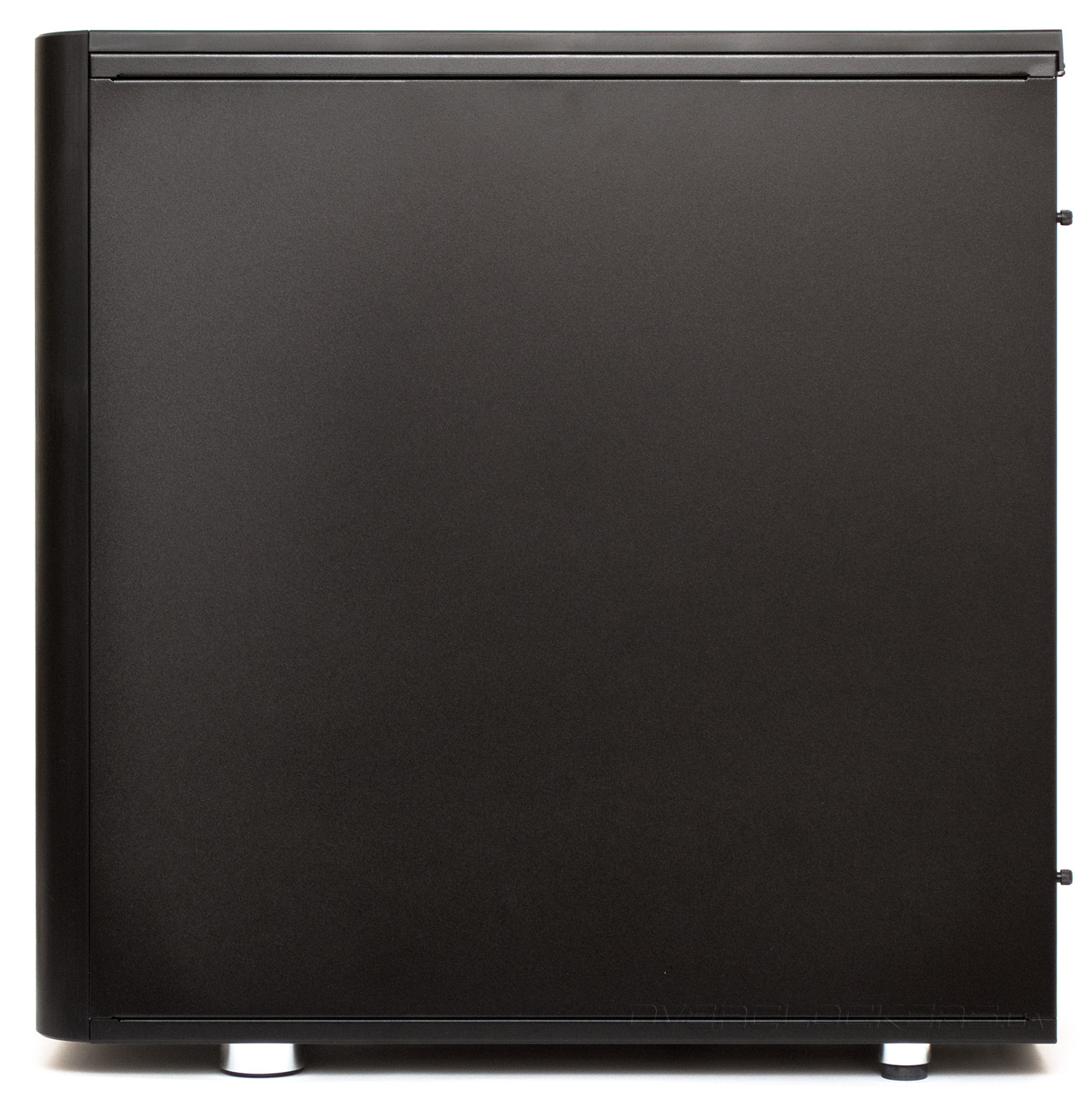

Правая боковая панель сплошная. Ничего особенного на ней нет. Arc XL не имеет шумоизолирующего материала на боковых дверцах изнутри.

Fractal Design Arc XL

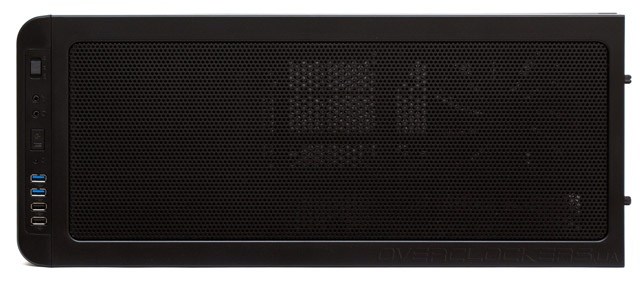

Перейдем к верхней панели. Если в Define XL R2 она была металлической, то в Arc XL на металлическое основание надета декоративная решетка с пластиковым ободом. Сделано это, вероятно, из соображений общей эстетики, поскольку с инженерной точки зрения деталь кажется лишней.

Fractal Design Arc XL

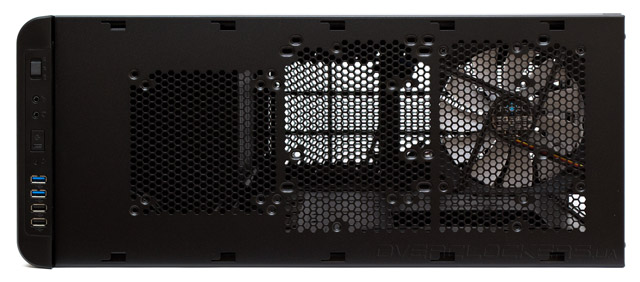

Отверстия фальш-решетки достаточно большие, чтобы пропускать воздух, и, одновременно, достаточно мелкие, чтобы на верхнюю панель можно было что-то положить. После демонтажа декоративной части верхней панели, перед нами предстает более крупная перфорация со множеством вариантов посадочных отверстий. Постараемся описать их вкратце. Можно установить три 120-мм вентилятора сплошным рядом посередине, либо два подряд, со значительным смещением в сторону левой дверцы. Можно установить два 140-мм вентилятора в ряд, тоже со смещением к левой дверце, и еще один отдельно, в передней части корпуса. Кроме того, если присмотреться, ровно посередине можно увидеть посадочные отверстия в виде квадрата, со стороной 154 мм. Данный размер указывает на возможность установки сюда 200-мм вентилятора или радиатора.

Fractal Design Arc XLFractal Design Arc XL

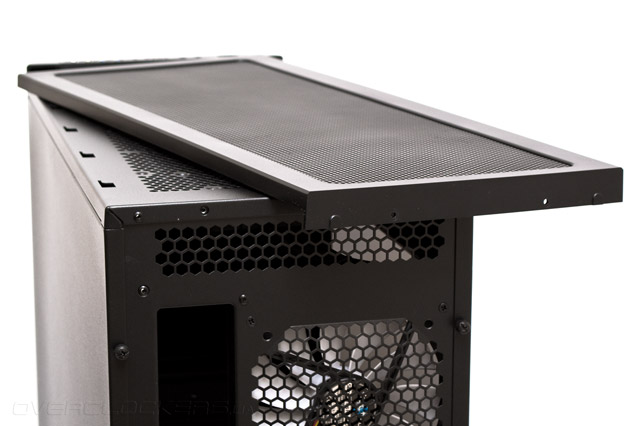

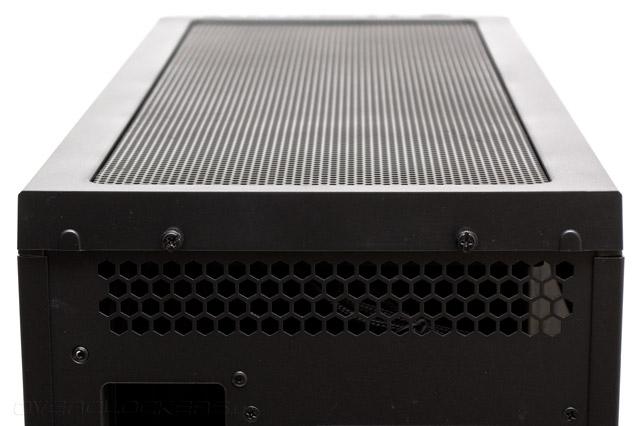

Снимается верхняя декоративная панель очень легко, просто откручиваем сзади два винта с накатанной головкой и слегка тянем ее на себя. Подгонка детали идеальная.

Fractal Design Arc XLFractal Design Arc XL

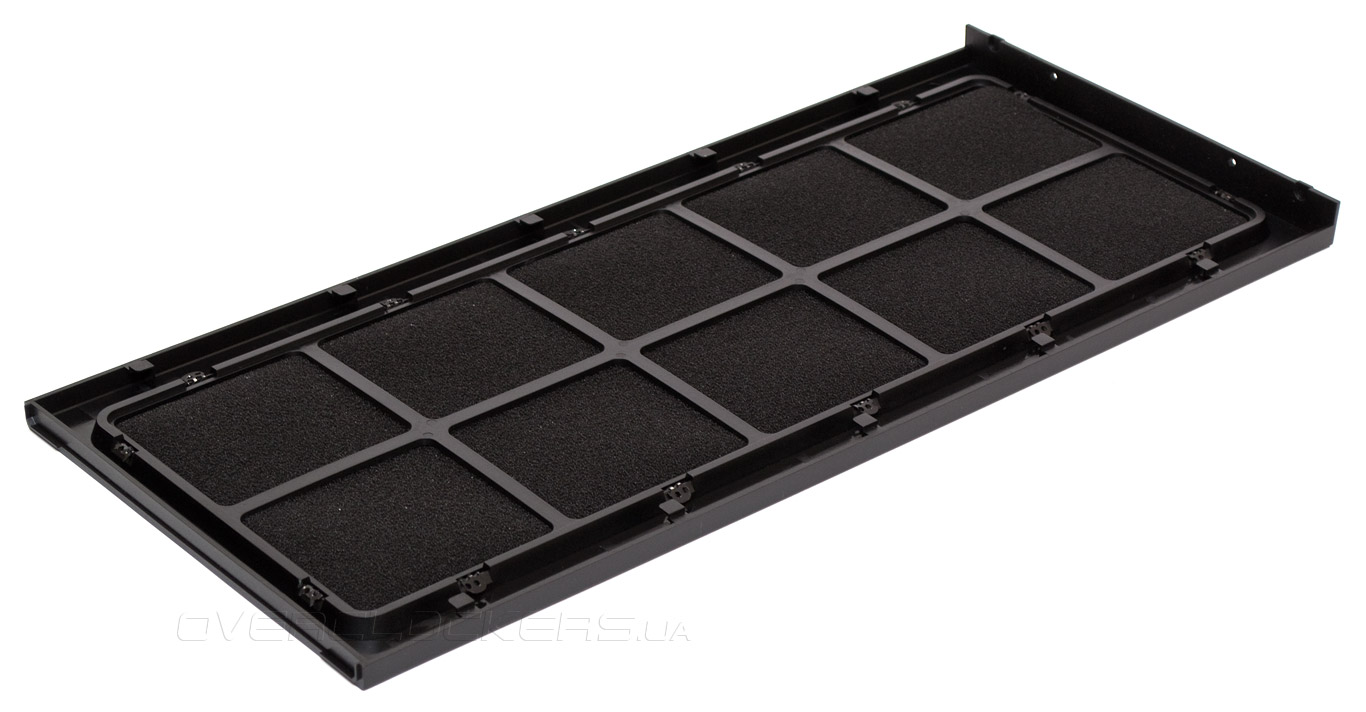

Пластиковая часть верхней панели зачем-то дополнительно подбита поролоном. Не знаю, препятствует ли это попаданию пыли внутрь, когда ПК выключен, но во время работы поролон способен значительно снижать скорость воздушного потока.

Fractal Design Arc XL

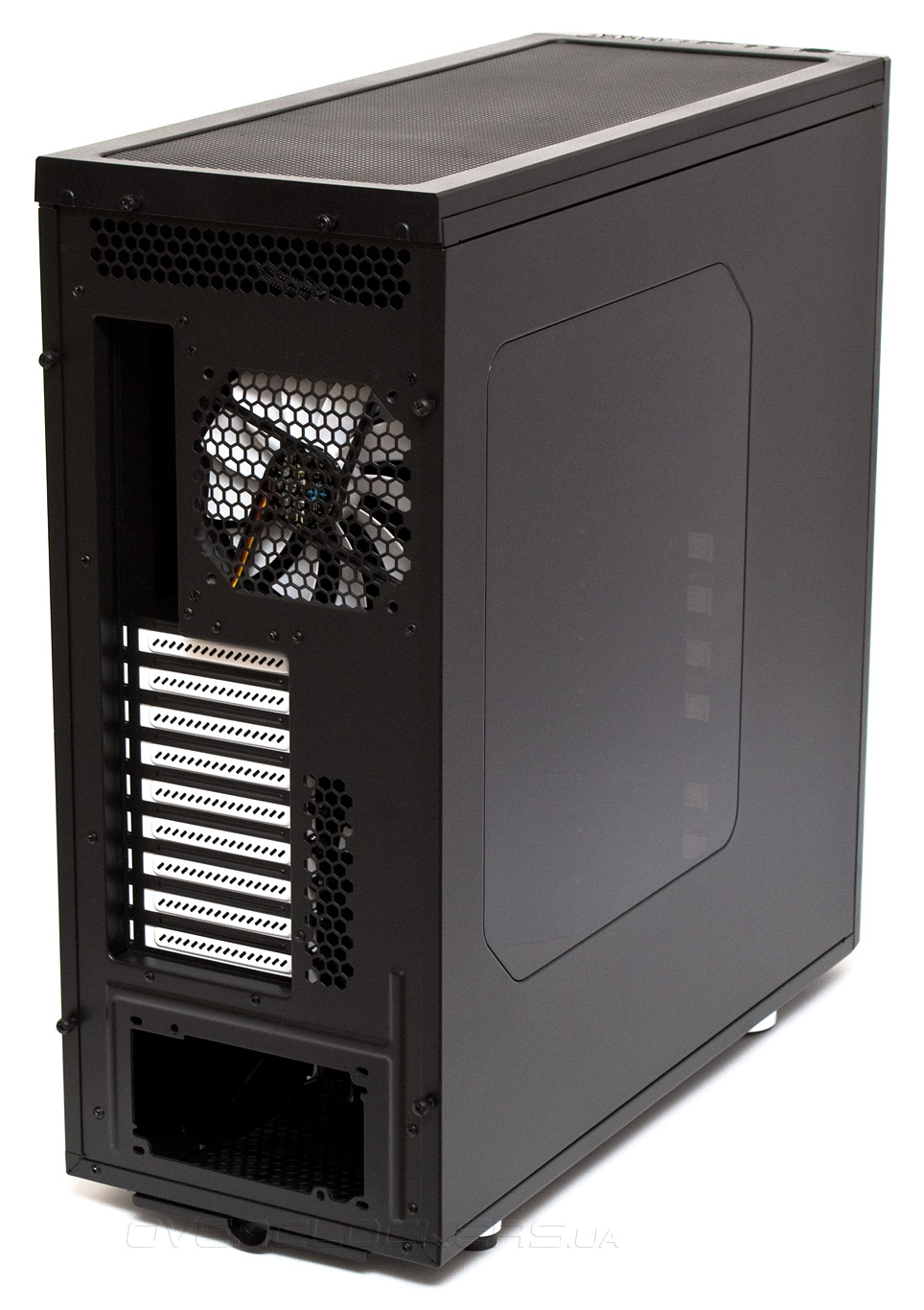

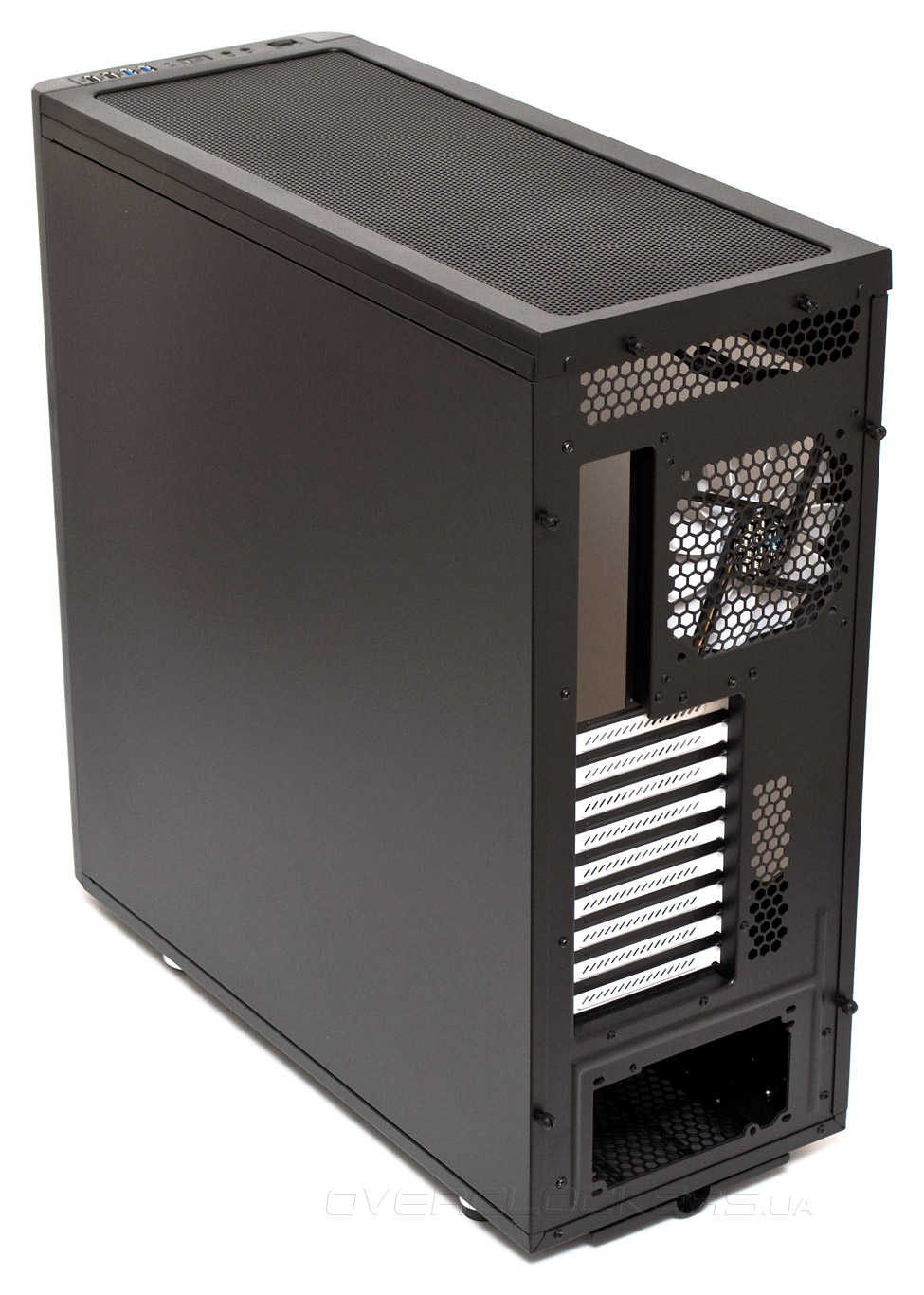

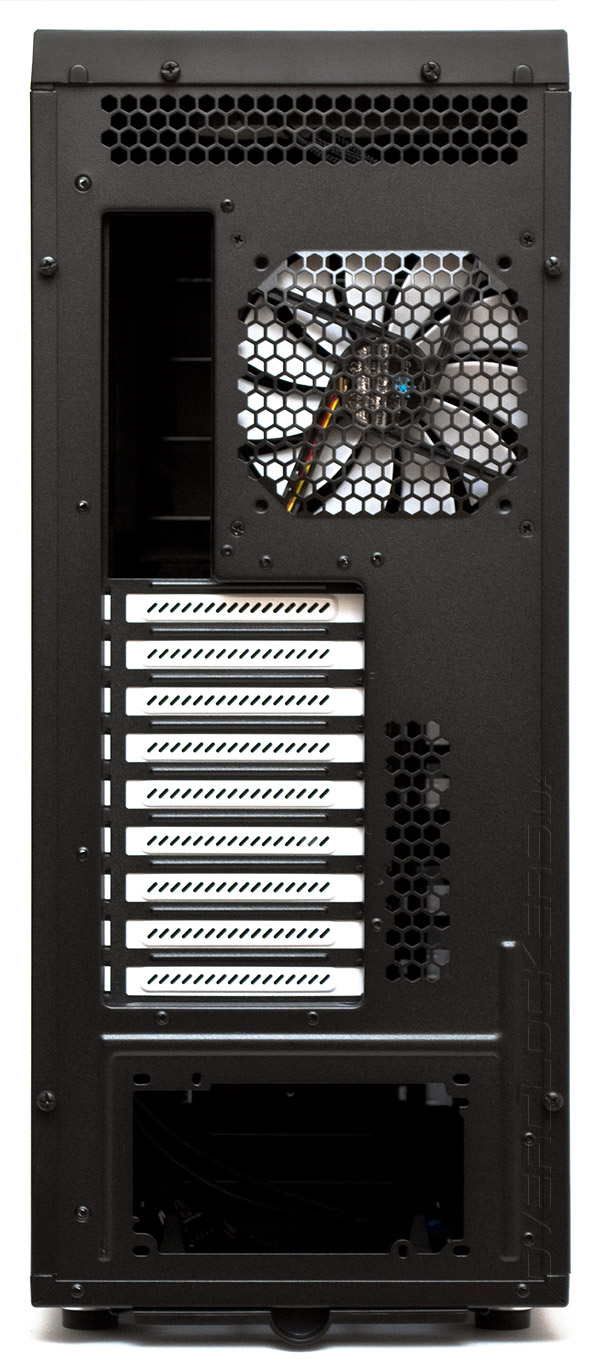

Задняя панель корпуса имеет крупные вентиляционные отверстия в верхней части, посадочное место для одного 120- или 140-мм вентилятора, закрытое крупной, легко проницаемой для воздушного потока решеткой и девять слотов расширения PCI c заглушками белого цвета.

Fractal Design Arc XL

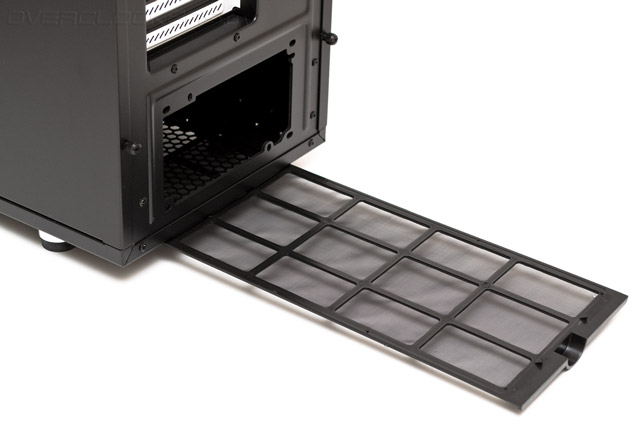

Посадочное место блока питания позволяет ориентировать его вентилятором как вверх, так и вниз. От попадания пыли он защищен пылевым фильтром длиной 357 мм. Именно на такой дистанции от стенки нужно будет держать корпус, чтобы иметь возможность регулярно очищать его, не передвигая каждый раз.

Fractal Design Arc XL

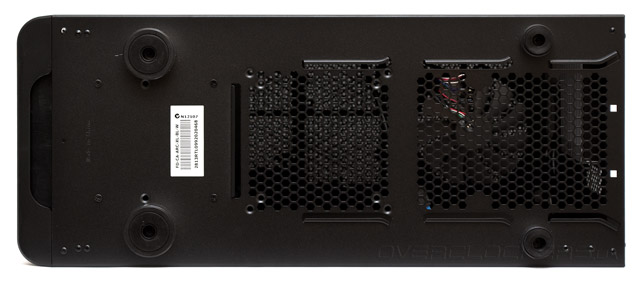

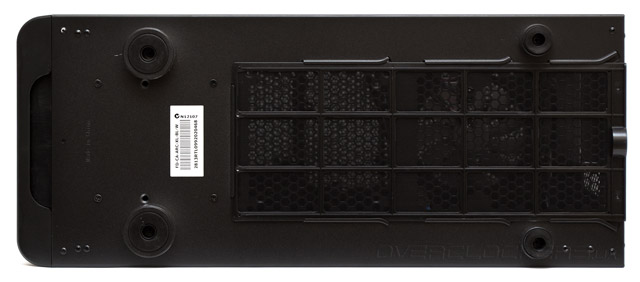

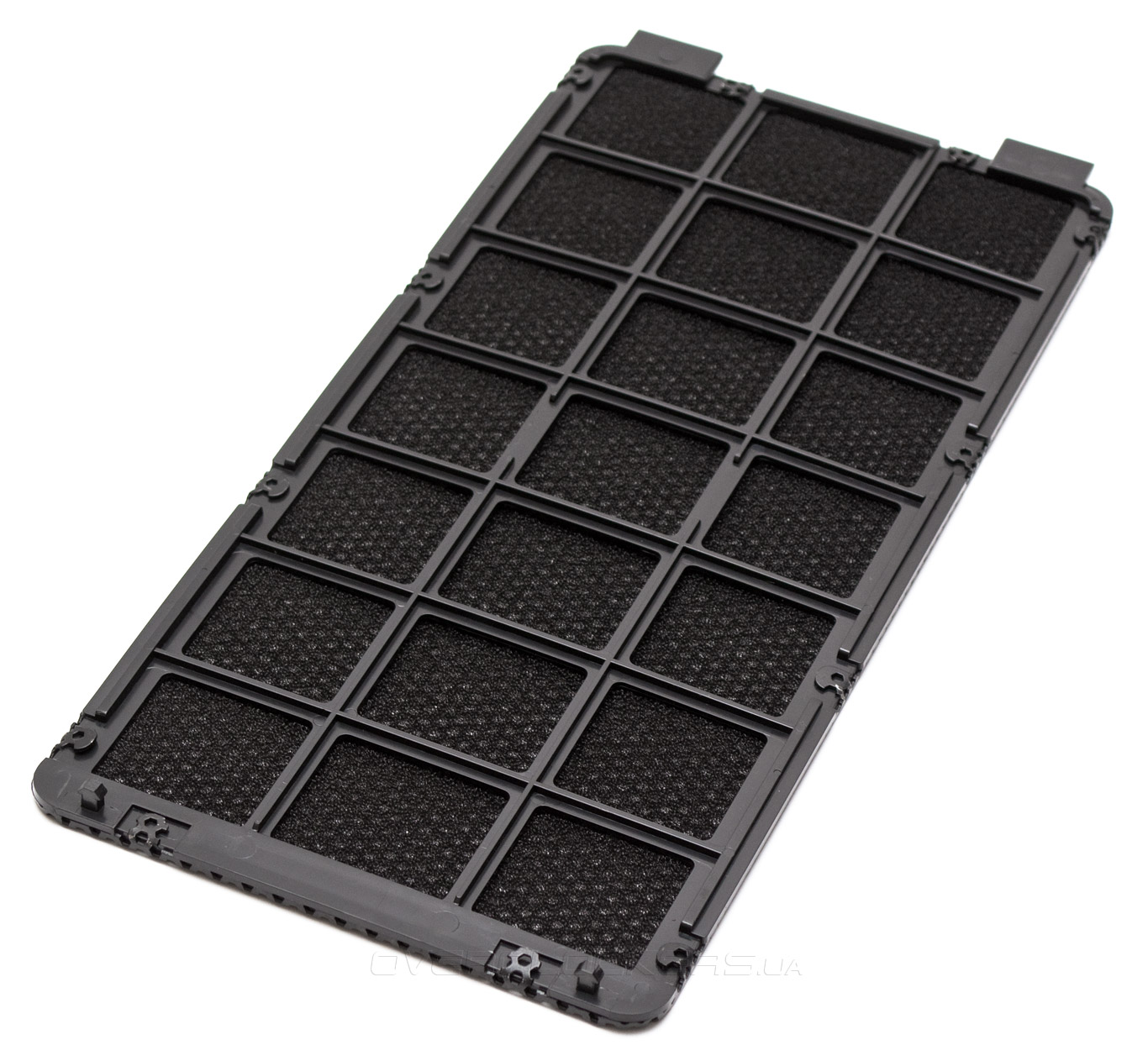

Нижняя панель, более чем на половину, закрыта длинным съемным пылевым фильтром, за которым находится решетка с крупной перфорацией. По центру днища предусмотрено посадочное место для одного 120- или 140-мм вентилятора, предназначенного для обдува видеоадапатеров.

Fractal Design Arc XLFractal Design Arc XL

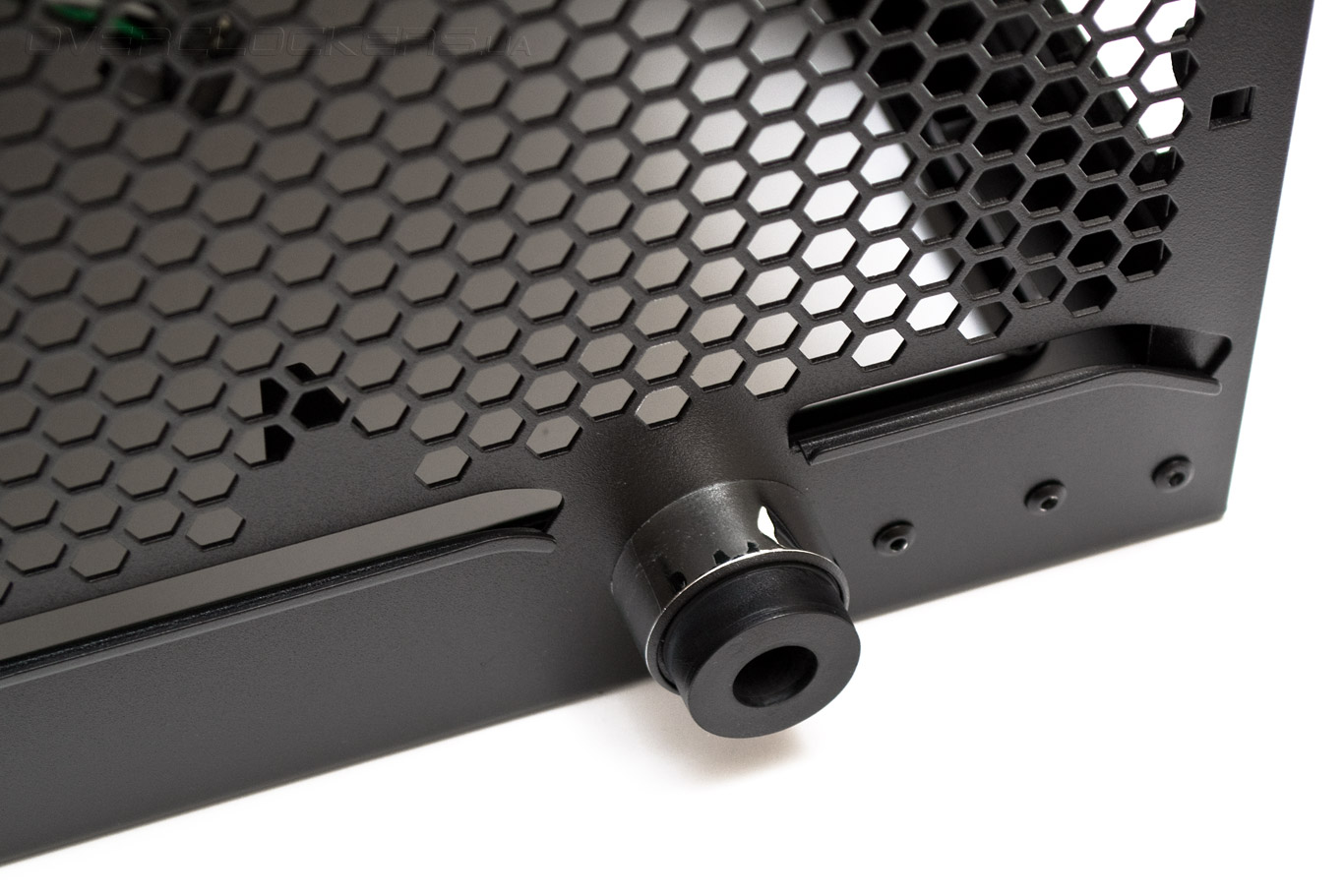

Корпус имеет крупные ножки спереди и более мелкие по диаметру сзади, высотой 22 мм. Ножки представляют собой резину, одетую в пластиковую обойму и обернутую слоем зеркального пластика, внешне напоминающего металл. Обеспечивают хорошую виброизоляцию и сцепление с поверхностью.

Fractal Design Arc XL
