Обзор корпуса Fractal Design Arc XL

Внутреннее устройство

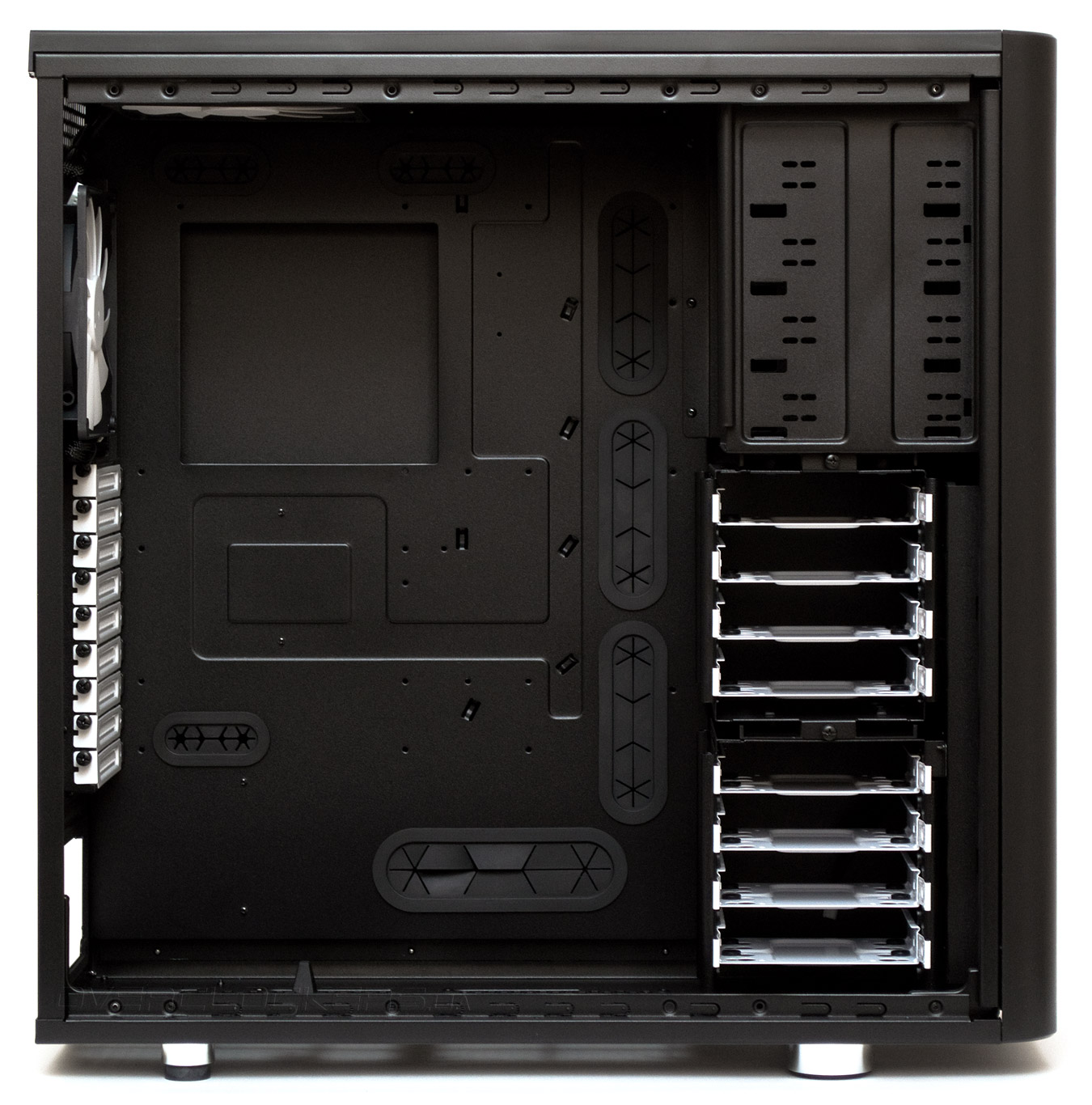

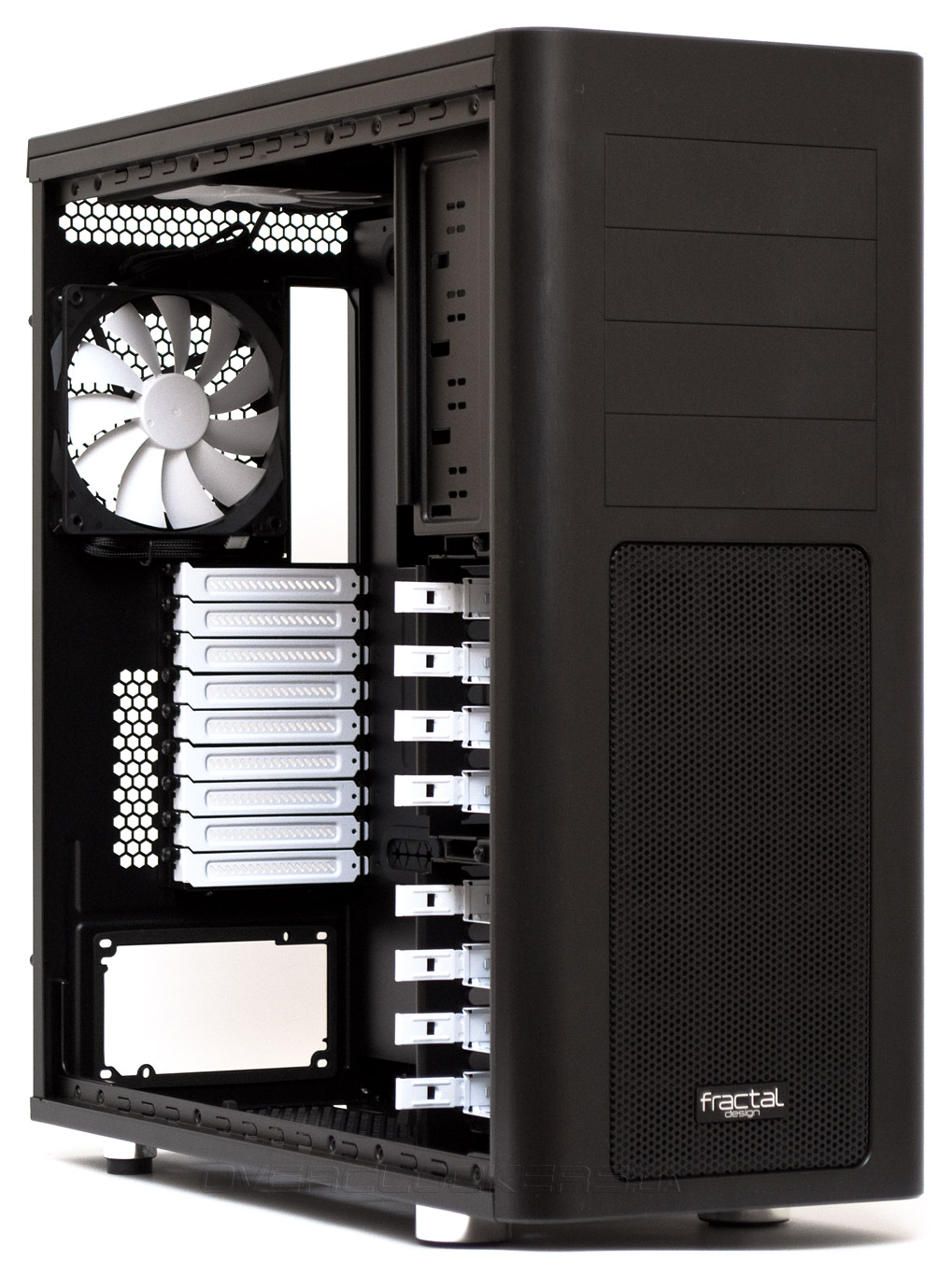

Fractal Design Arc XL поддерживает установку материнских плат формата XL-ATX, E-ATX, ATX, MicroATX и Mini-ITX. Допустимая высота процессорного кулера официально заявлена на отметке 180 мм. По нашим замерам высота кулера может достигать 185 мм, даже с учетом толщины бокового окна. Вместе с установленными корзинами накопителей можно поставить видеоадаптеры длиной до 330 мм. Сняв корзины, получим 470 мм, чего хватит по длине для любой видеокарты (по официальным данным — 480 мм). Допустимая длина блока питания — 190 мм с установленным нижним 140-мм вентилятором. Все отверстия в поддоне материнской платы закрыты аккуратными резиновыми шторками.

Fractal Design Arc XL

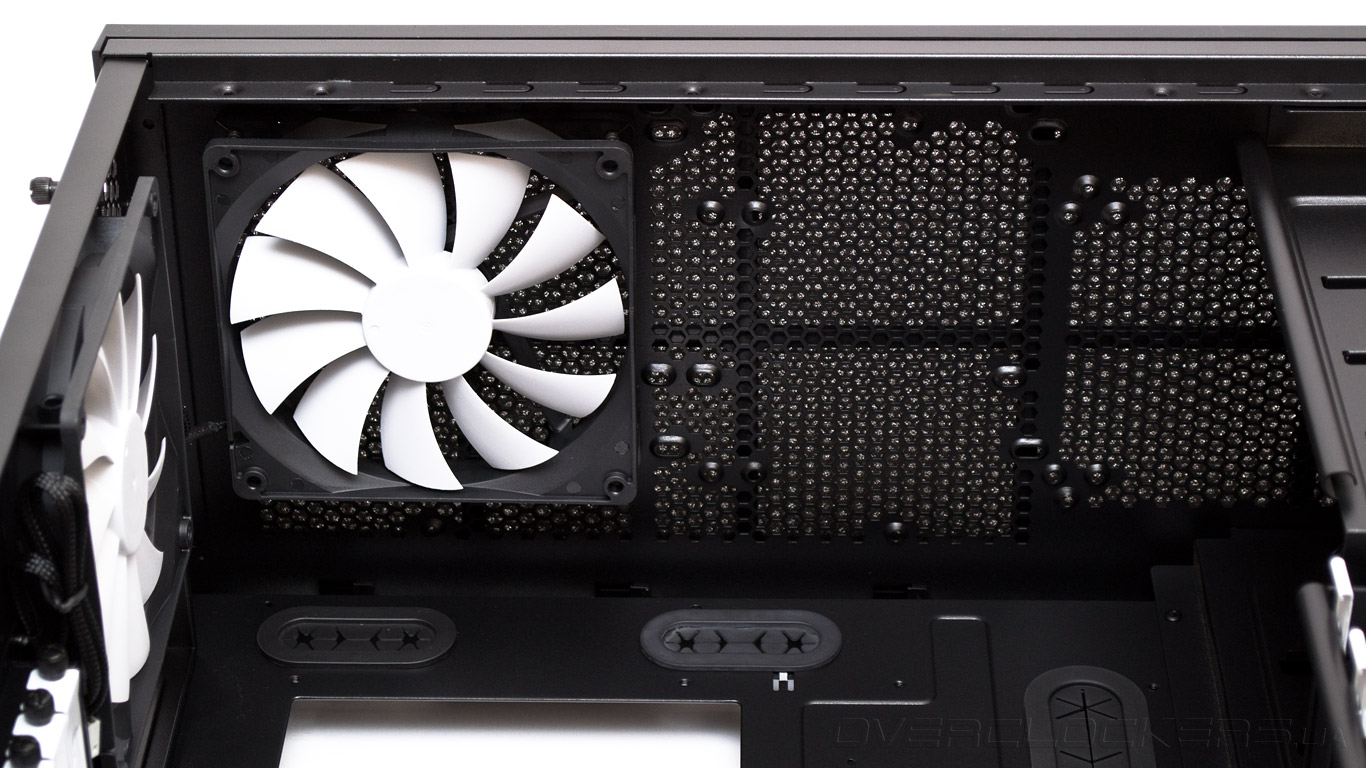

Под верхней панелью предустановлен на выдув 140-мм вентилятор. Запас места над материнской платой составляет 70 мм, чего должно быть достаточно для размещения габаритных радиаторов СВО. В основном, этот параметр коснется трехсекционного 360- или 200-мм радиатора, поскольку 240- и 280-мм модели имеют посадочные места, смещенные в сторону дверцы и не будут задевать плоскость элементов материнской платы.

Fractal Design Arc XL

На задней панели предустановлен на выдув 140-мм вентилятор. Девять вентилируемых заглушек слотов расширения белого цвета удерживаются винтами с накатанной головкой.

Fractal Design Arc XL

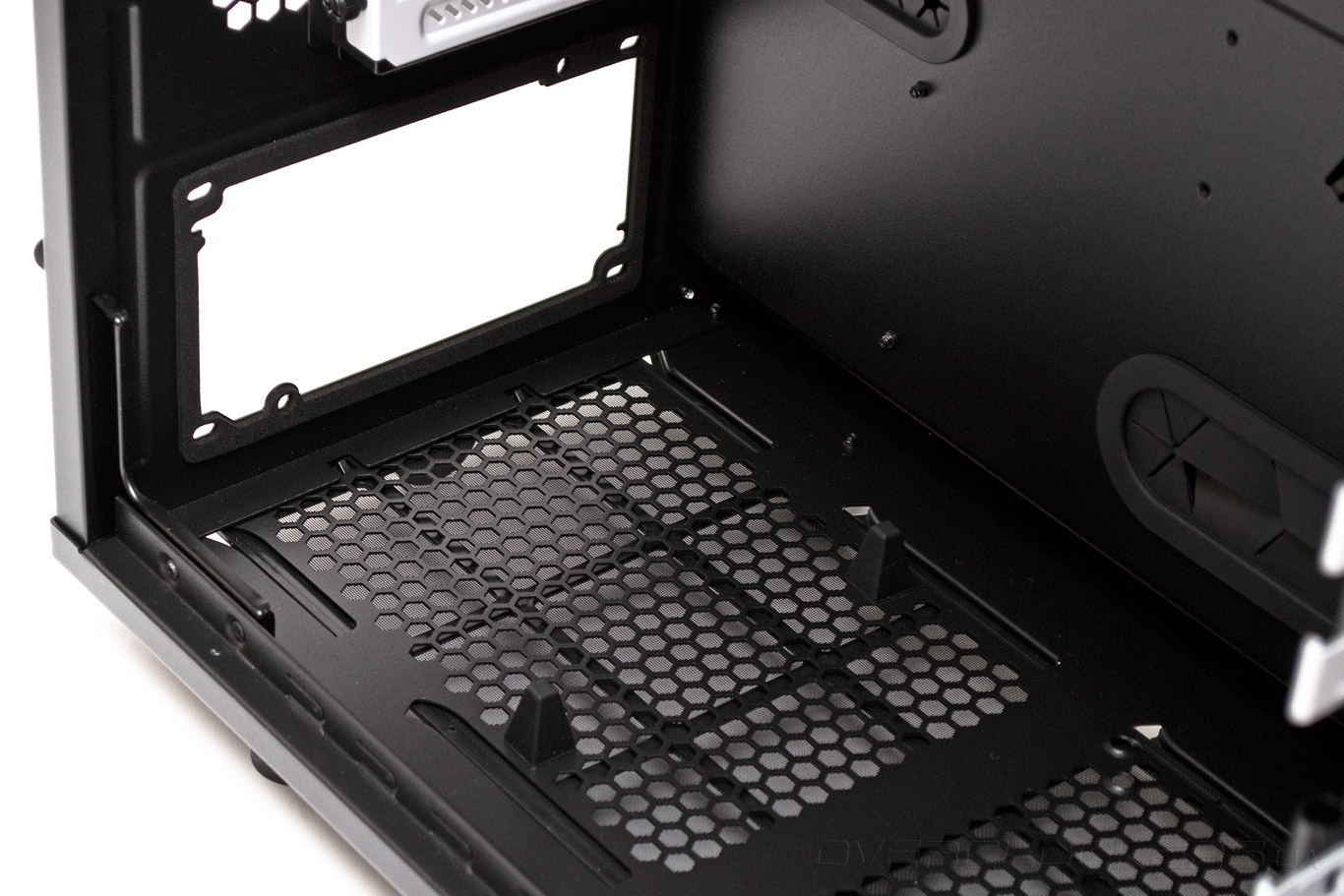

Посадочное место блока питания снабжено поролоновым демпфером на задней стенке и двумя резиновыми стойками на нижней панели высотой в 17 мм. Между девятым слотом расширения и плоскостью БП остается запас пространства в 20 мм.

Fractal Design Arc XL

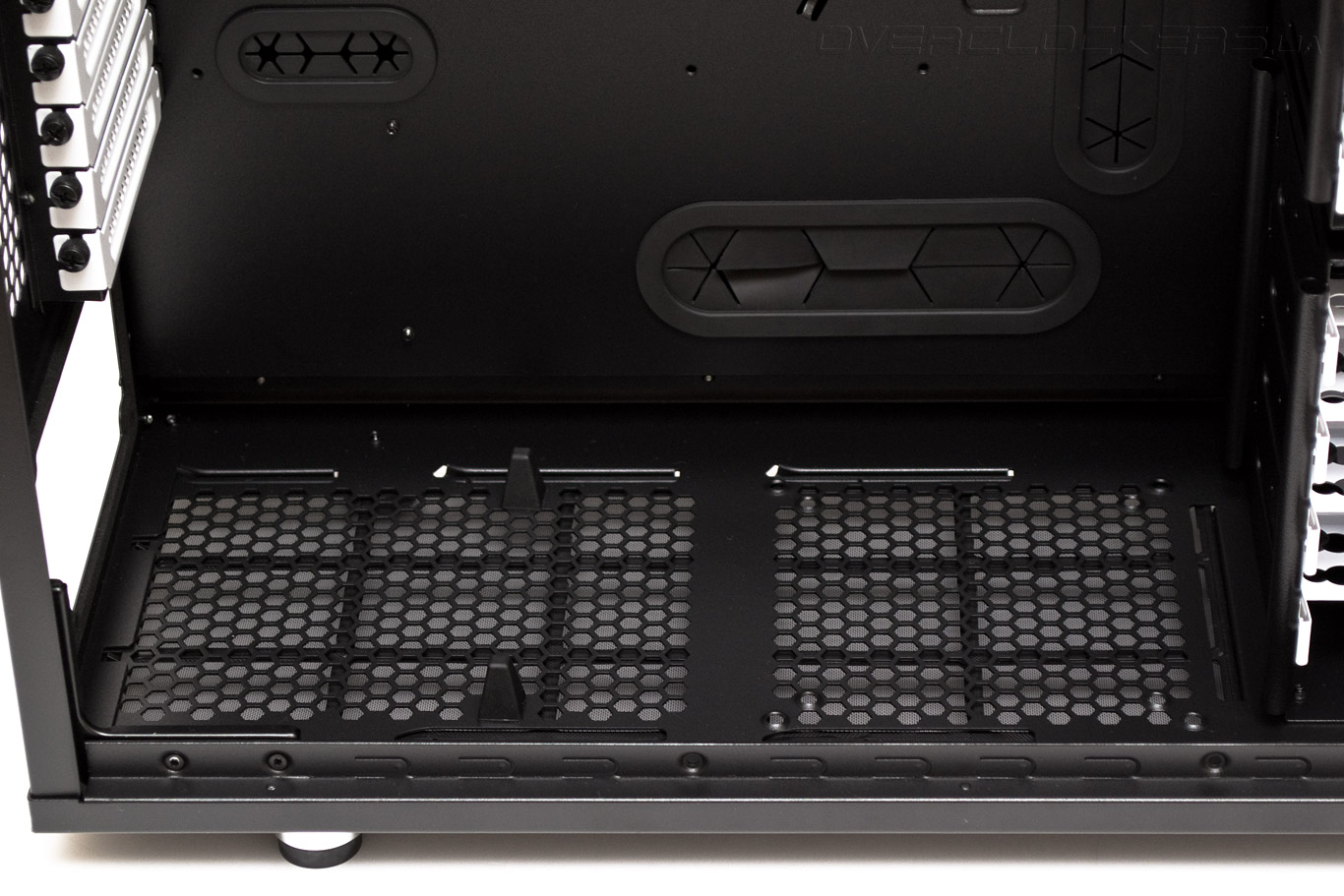

Посередине корпуса сделано посадочное место для одного 120- или 140-мм вентилятора, после установки которого возможная длина блока питания ограничивается 190 мм.

Fractal Design Arc XL

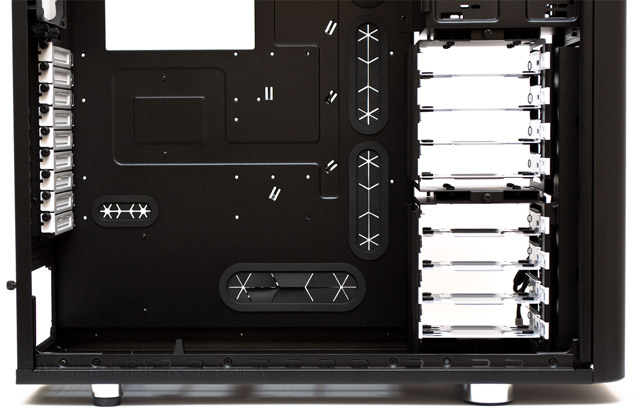

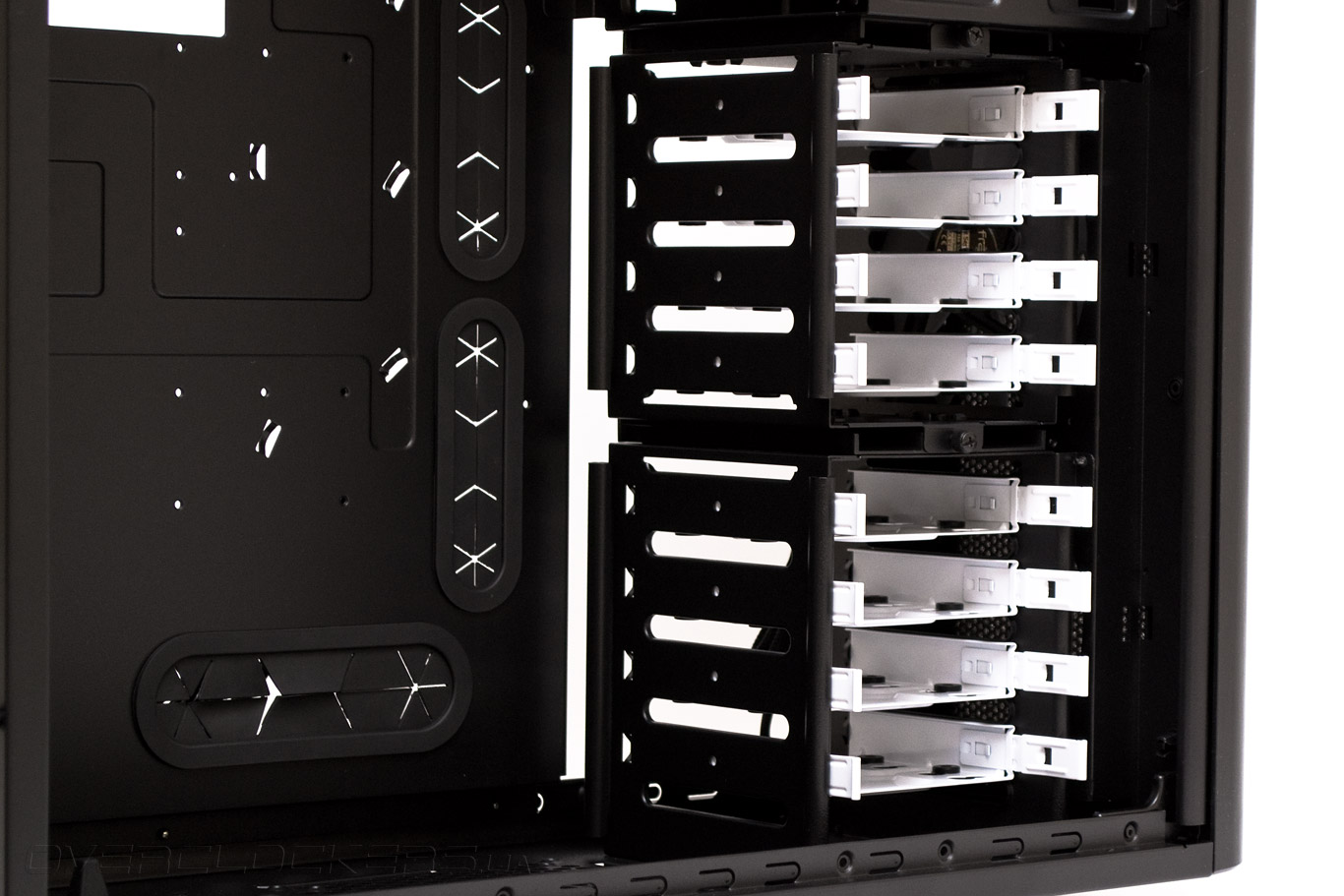

Arc XL поддерживает аналогичные с Define XL R2 возможности по конфигурации положения накопителей. Изначально мы имеем две съемные корзины, по четыре 2,5″ или 3,5″ накопителя в каждой.

Fractal Design Arc XL

Средняя корзина удерживается двумя винтами с накатанной головкой. Ее можно легко ориентировать в продольном или поперечном направлении, или же вовсе снять, освободив таким образом 470 мм по длине для плат расширения в слотах с первого по седьмой.

Fractal Design Arc XLFractal Design Arc XLFractal Design Arc XL

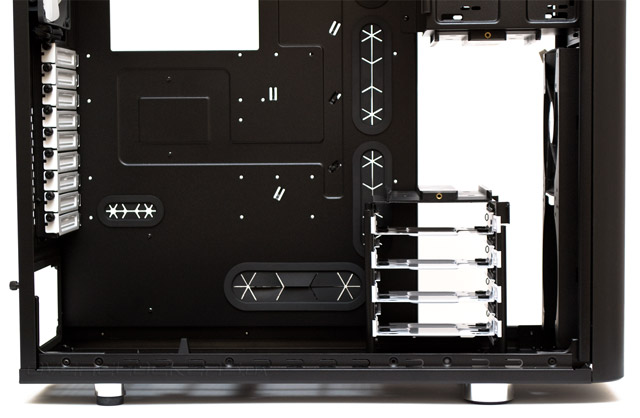

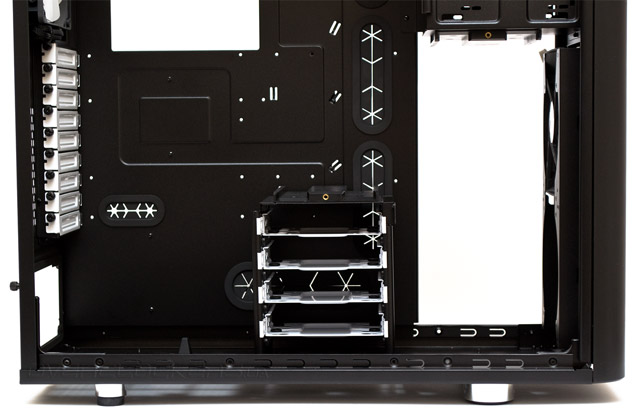

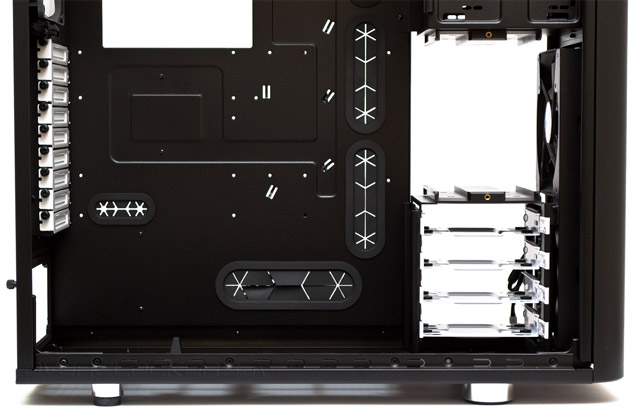

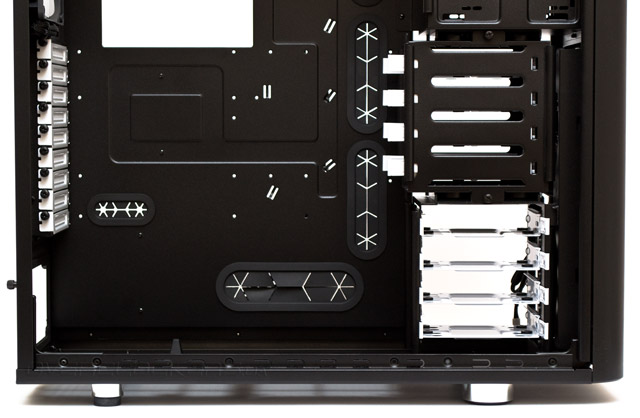

Для того, чтобы производить манипуляции с нижней корзиной, потребуется открутить шесть винтов (четыре со стороны нижней панели и два со стороны фронтальной). Затем, нижнюю стойку накопителей можно сдвинуть на первую позицию, в которой мы получим возможность установить спереди радиатор СВО, толщиной до 45 мм, одновременно с платой расширения в восьмом и девятом слотах, длиной до 290 мм. На второй позиции, для радиатора освободится 150 мм, но для плат расширения в восьмом и девятом слотах останется всего 185 мм. Кроме того, нижнюю корзины можно развернуть на 90 градусов в любой позиции или снять совсем.

Fractal Design Arc XLFractal Design Arc XLFractal Design Arc XL

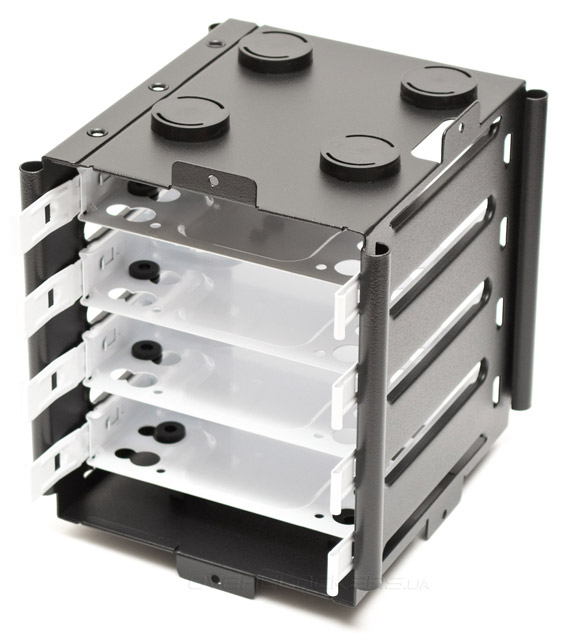

Средняя корзина имеет достаточную жесткость, салазки сидят в ней плотно. Дополнительную виброизоляцию обеспечивают пластиковые элементы крепления снизу и сверху.

Fractal Design Arc XL

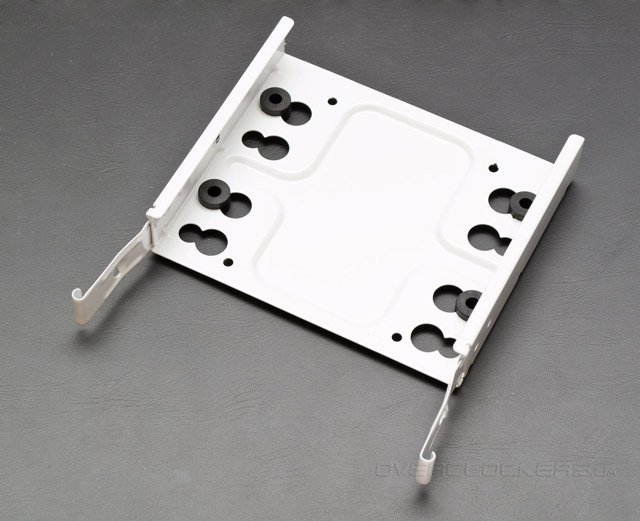

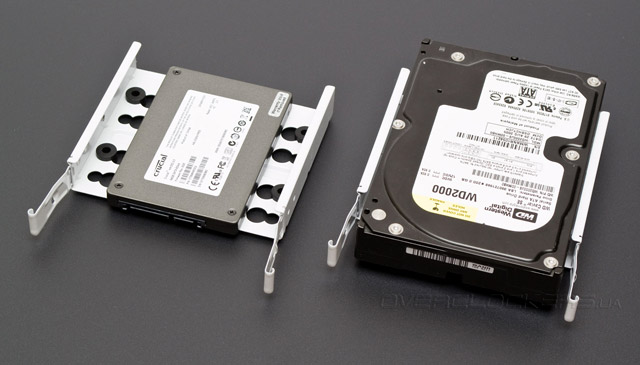

Салазки позволяют закрепить с помощью винтов как 3,5″, так и 2,5″ накопители. Для жестких дисков предусмотрены виброизолирующие демпферы. При необходимости салазки можно зафиксировать винтами в самих корзинах.

Fractal Design Arc XLFractal Design Arc XL

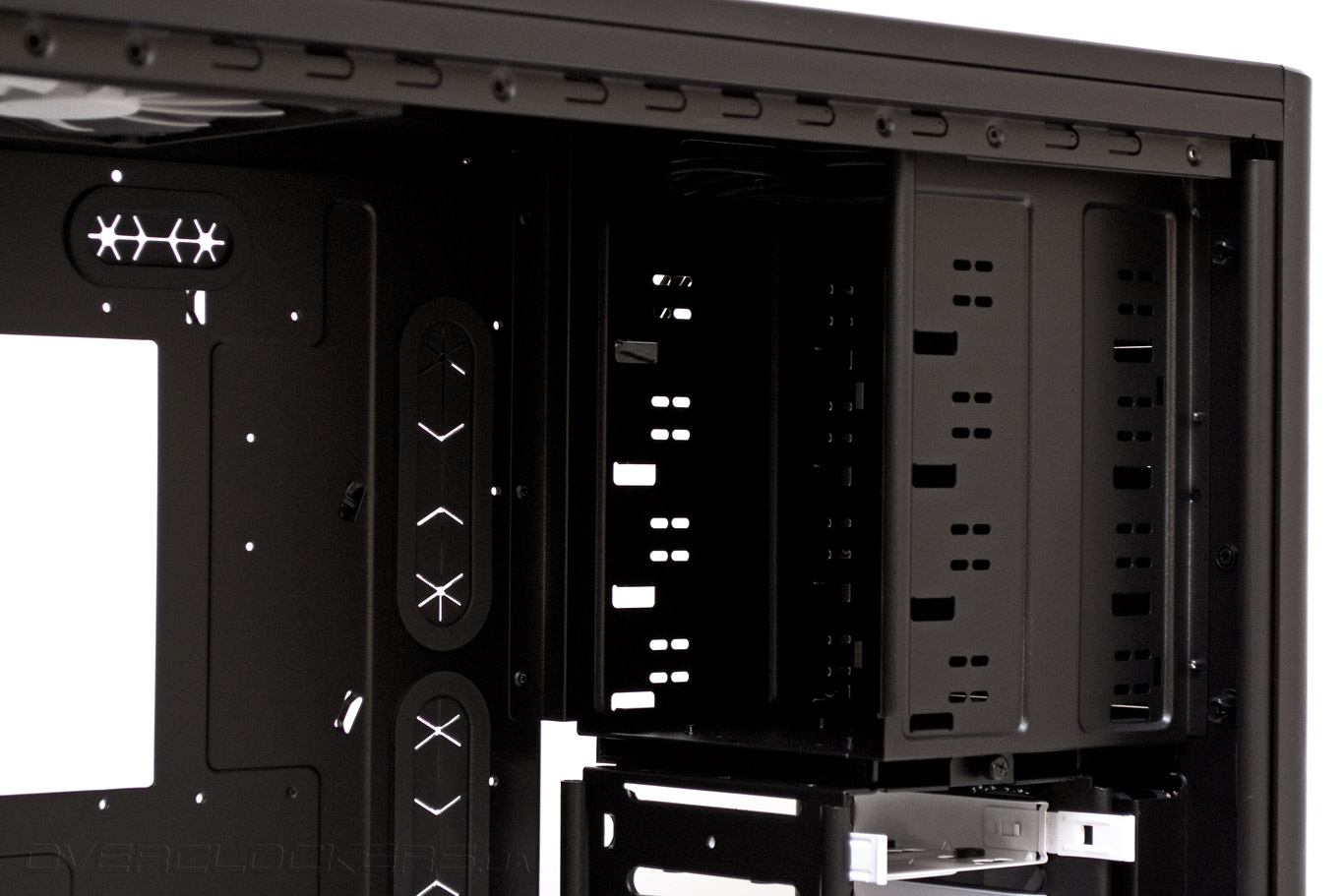

Верхние отсеки вмещают до четырех устройств формата 5,25″, для крепления которых в комплекте есть 16 винтов с накатанной головкой.

Fractal Design Arc XL

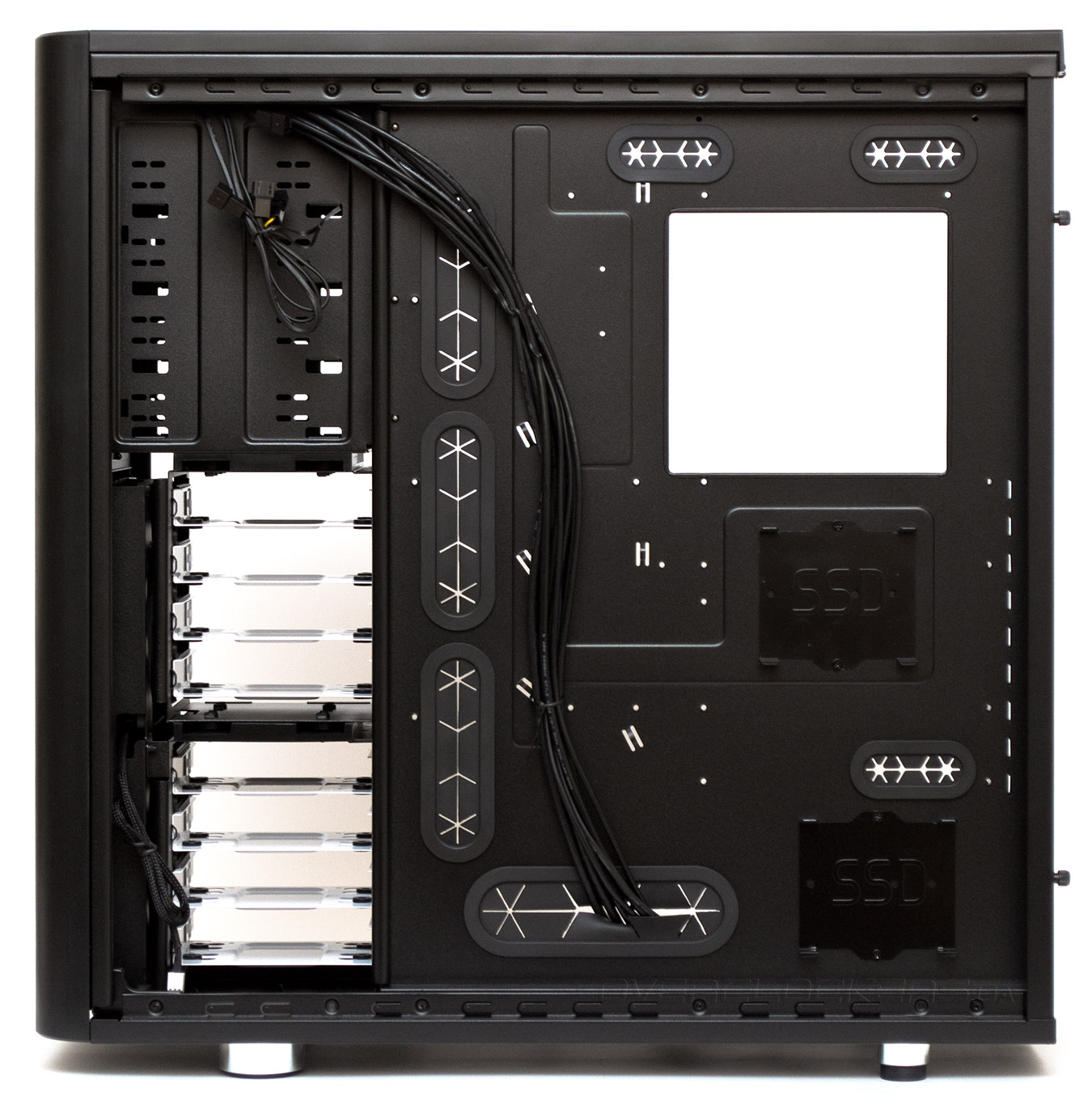

Поддон материнской платы имеет семь крупных прорезиненных отверстий и столько же проушин для скрытой укладки проводов. Отверстие для усилительной пластины достаточно большое, расположено удачно и подойдет по габаритам под все современные процессорные разъемы. Расстояние от поддона до правой боковой дверцы составляет 26 мм, чего вполне хватает для нормальной укладки всех кабелей.

Fractal Design Arc XL

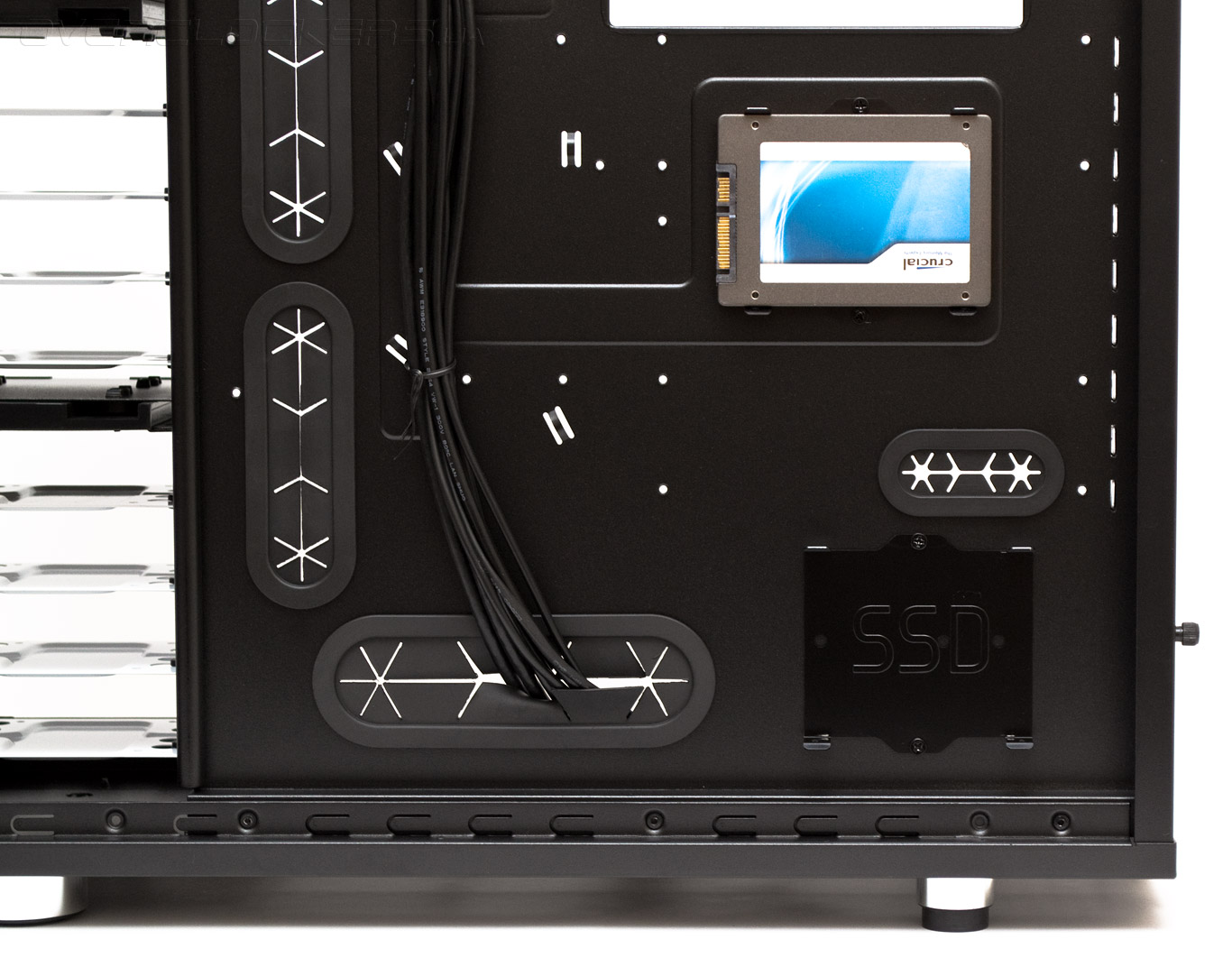

Fractal Design Arc XL имеет за поддоном два удобных съемных лотка для установки твердотельных накопителей формата 2,5″. Хорошо то, что лотки держатся всего на двух винтах, а SSD в них можно ориентировать какой угодно стороной, разъемами влево или вправо.

Fractal Design Arc XL

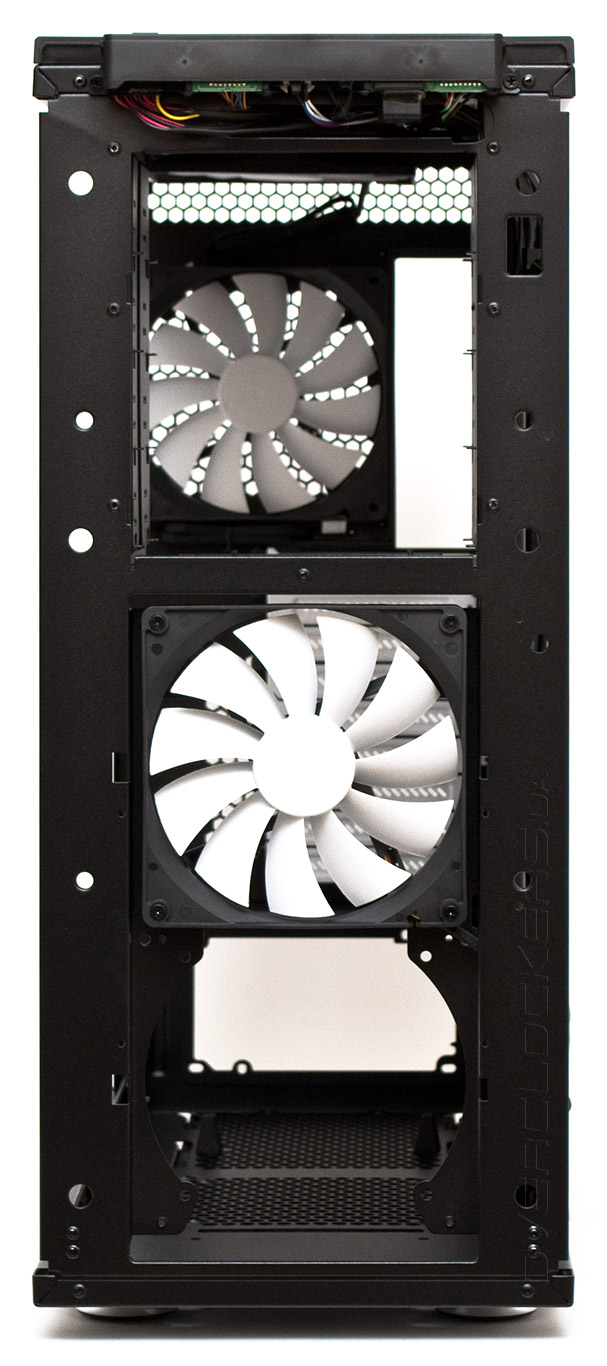

Так выглядит передняя панель корпуса без декоративной пластиковой крышки. Примечательно то, что вентиляторы типоразмера 140 мм крепятся длинными винтами, в то время как 120-мм модели нужно будет фиксировать шурупами изнутри, что не очень удобно.

Fractal Design Arc XL

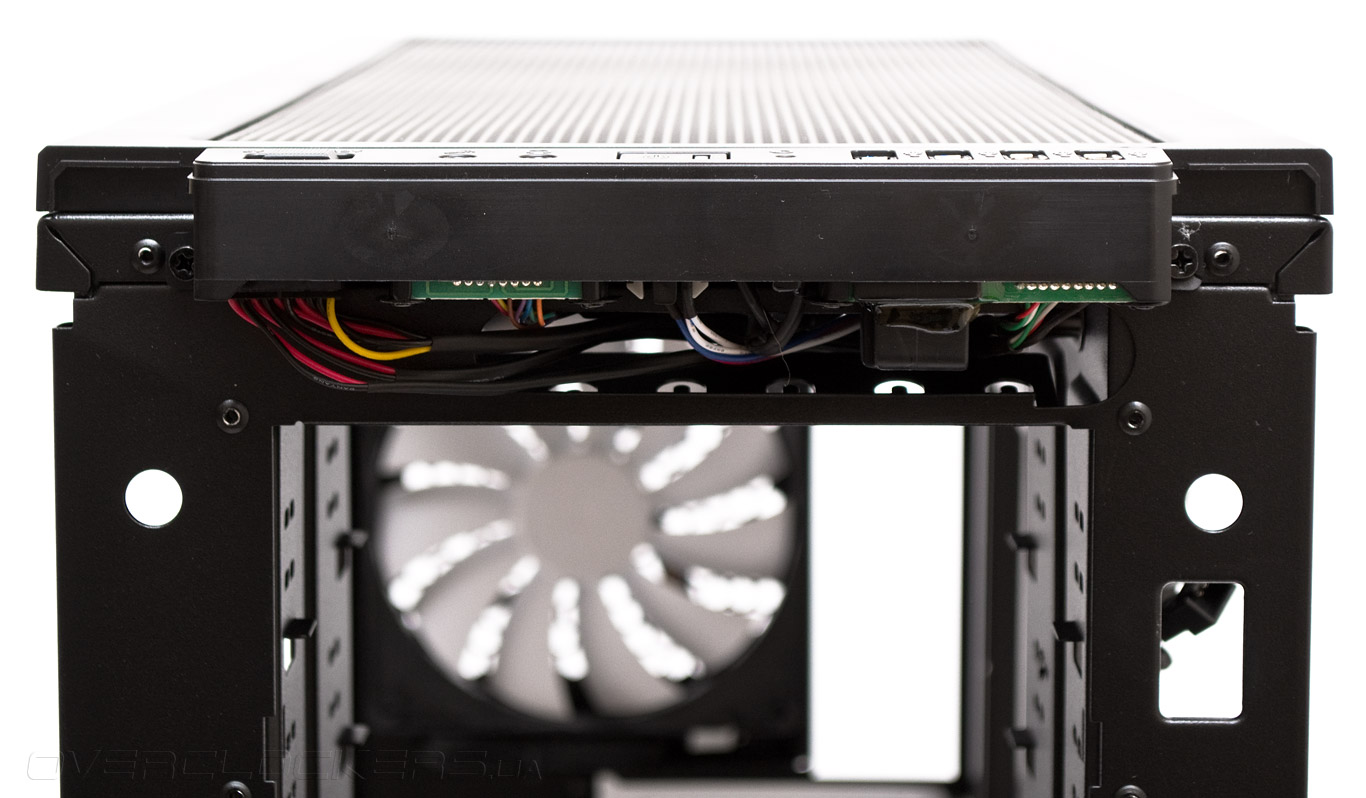

Панель передних портов закреплена на раме шасси с помощью двух винтов, следовательно, за целостность кабелей при демонтаже передней крышки можно не переживать.

Fractal Design Arc XL

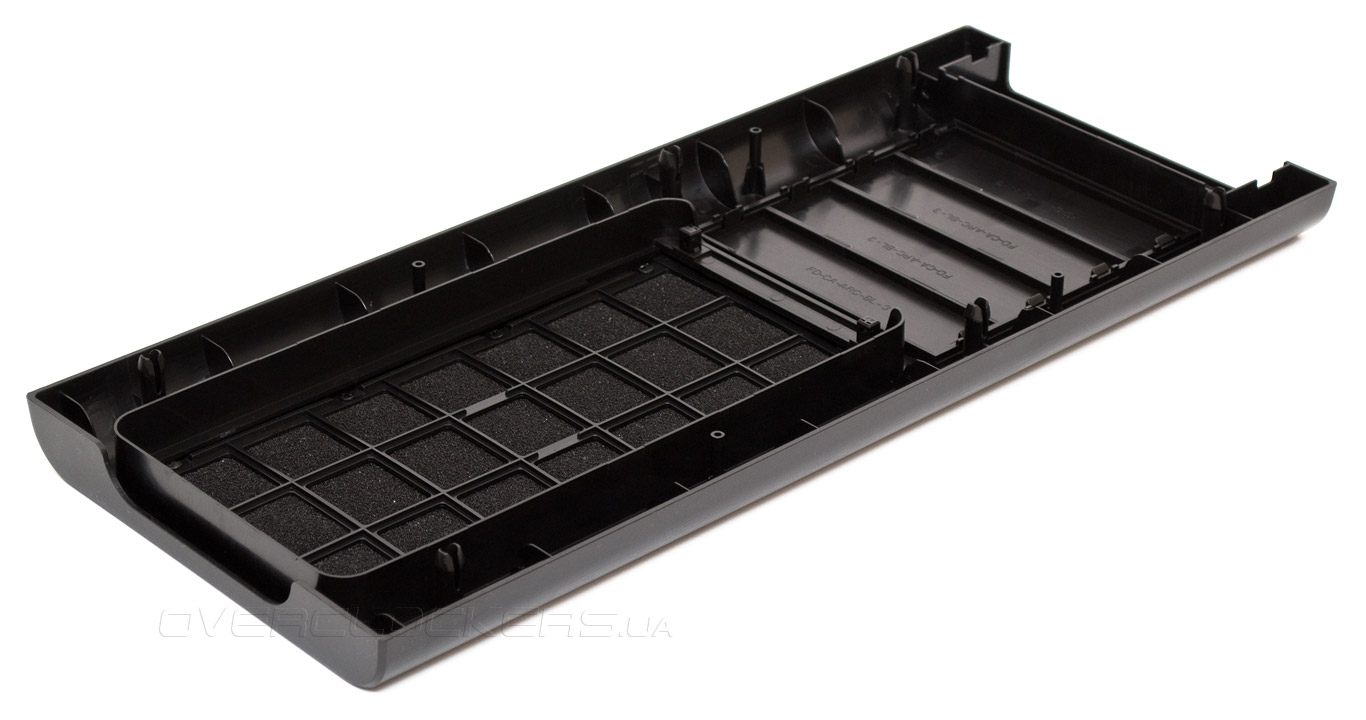

Фронтальная пластиковая панель удерживается на шести креплениях типа "тюльпан" и снимается очень легко. Никаких проводов к ней не присоединено. При снятии мы заметили, что фильтр вентиляторов не очень плотно фиксируется в своих пазах и может слегка дребезжать.

Fractal Design Arc XL

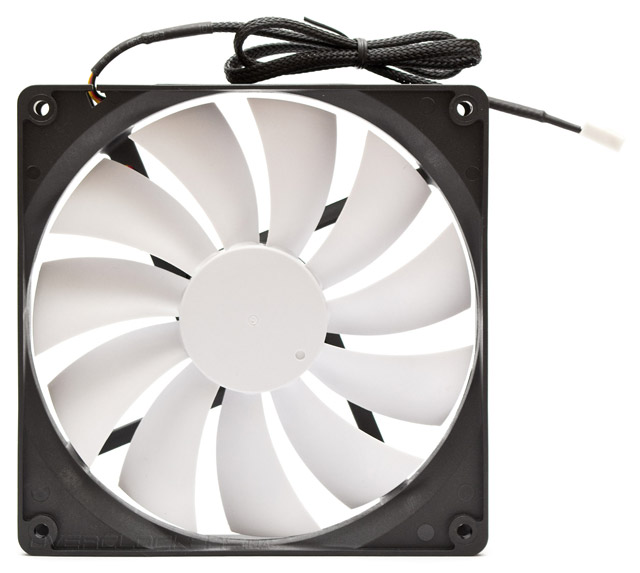

В корпусе предустановленны три одинаковых 140-мм вентилятора, относящихся к линейке Fractal Design Silent Series R2, выполненной на основе гидродинамического подшипника. Длина их шнуров в оплетке составляет 500-мм, подключение — трехконтактное. Крыльчатка стартует с 4 В и 400 об/мин, создавая не более 35 дБ (А) шума. При 7 В получаем 650 об/мин и все еще тихие 37 дБ (А). На полной скорости (12 В, 1000 об/мин) вентилятор становится заметен, создавая звуковое давление в 43 дБ (А). Подшипник издает легкое потрескивание, которое может слегка расстроить любителей абсолютной тишины. Маркировку и заявленные технические характеристики можно рассмотреть на фотографии.

Fractal Design Arc XLFractal Design Arc XL

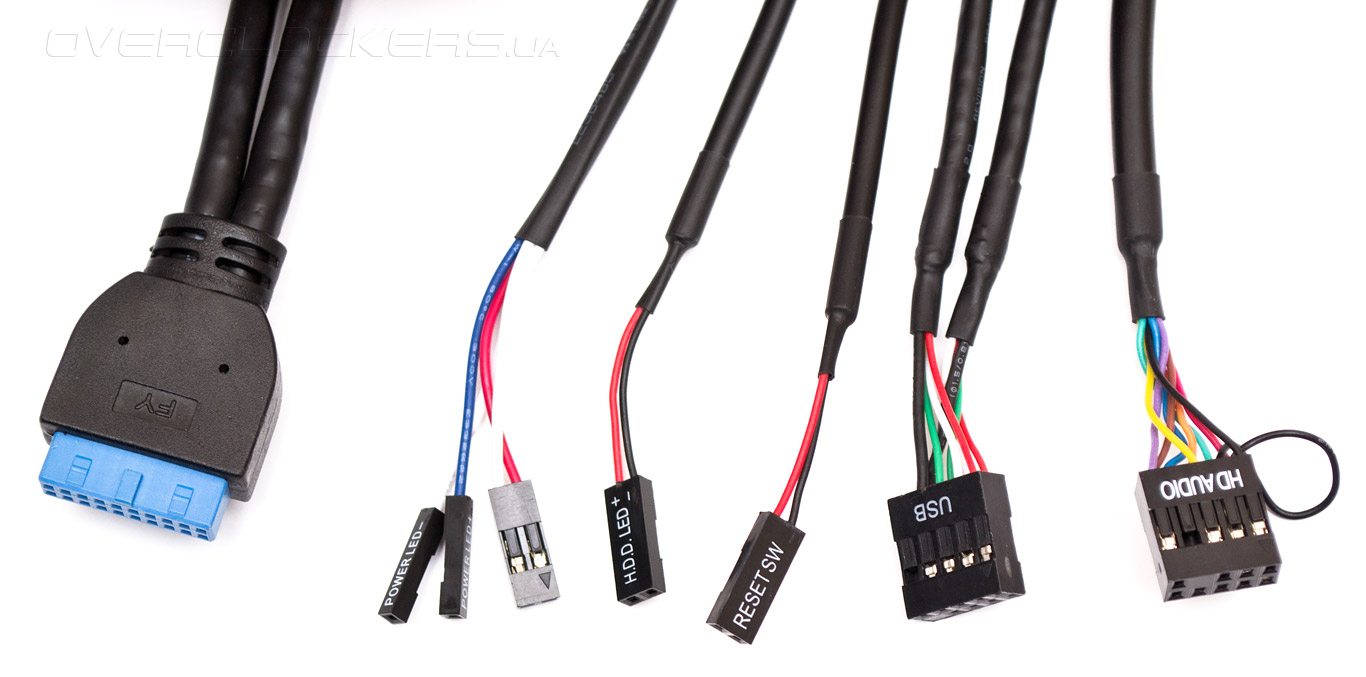

Набор кабелей передней панели включает в себя: колодку внутреннего подключения USB 3.0, четыре провода от клавиш перезагрузки и запуска ПК, индикатора питания и светодиода активности накопителей, колодку USB 2.0 и кабель HD Audio. Длина всех шнуров более чем достаточная.

Fractal Design Arc XL

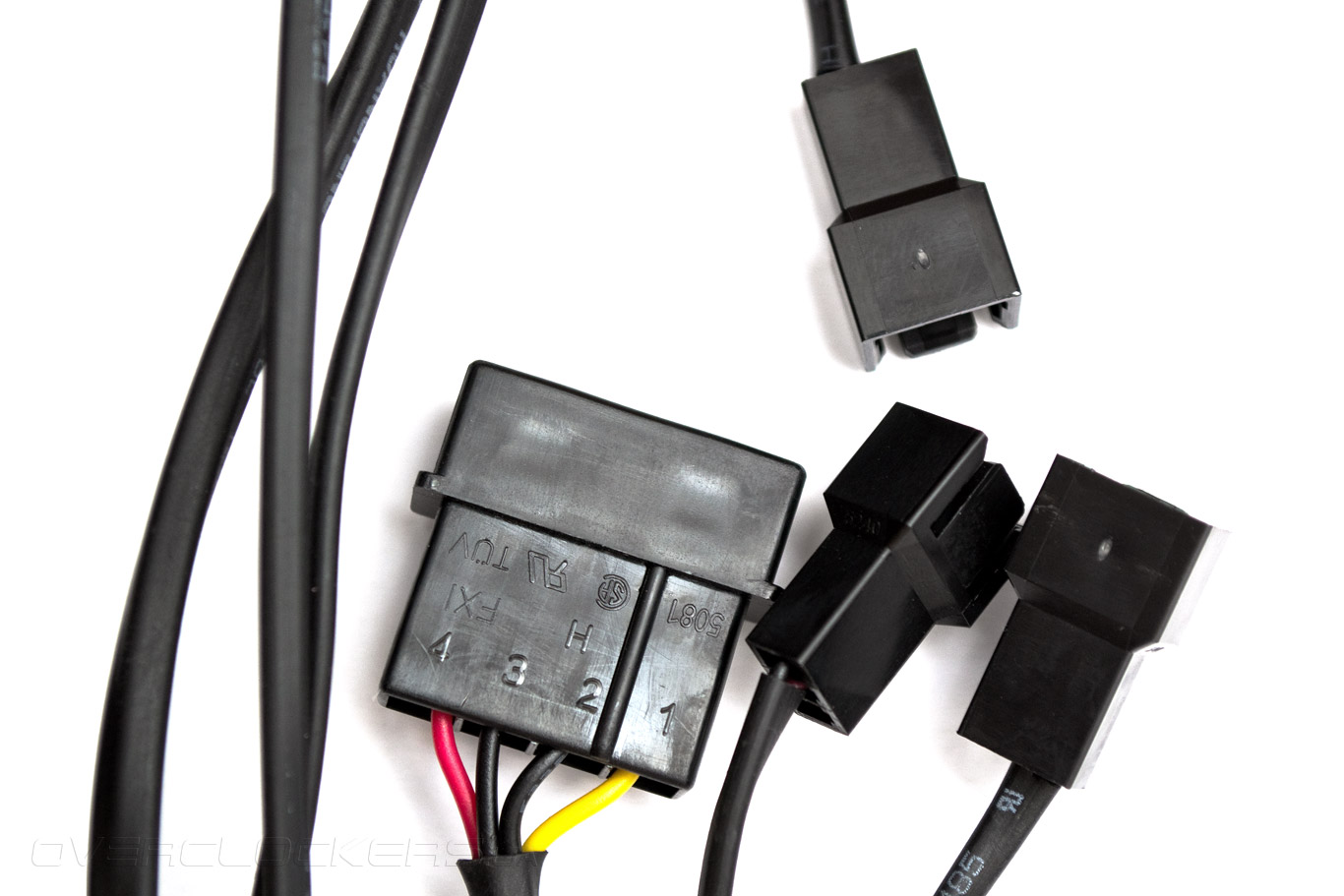

Дополнительно к обычному набору кабелей, корпус имеет один "молекс" для питания встроенного контроллера вентиляторов и три трехконтактных разъема для их подключения.

Fractal Design Arc XL
