Обзор корпуса be quiet! Pure Base 600

Pure Base 600 стал четвертым по счету шасси от компании be quiet!, завершив собой логику разделения модельного ряда корпусов на три сегмента: топовый — Dark Base, средний Silent Base и базовый Pure Base. Назвать данную модель бюджетной у меня не поворачивается язык, поскольку по всем параметрам она является вещью качественной и не может стоить мало. Скажем так, Pure Base 600 воплощает собой взгляд компании на то, каким должен быть простой компьютерный корпус. Потому давайте рассмотрим его детальнее.

be quiet! Pure Base 600

Характеристики

Модель be quiet! Pure Base 600
Страница продукта bequiet.com
Тип корпуса Midi-Tower
Размеры, мм 470 (В) x 220 (Ш) x 505 (Г)
Материал ABS пластик, сталь (0,8–1 мм)
Вес, кг 7,4
Цвет Черный
Форм-фактор ATX
Устройства 5,25″ 2
Устройства 3,5″ внешние
Устройства 3,5″ / 2,5″ внутренние 3 / 8 (по два 2,5″ диска подходят в 3,5″ корзины)
Поддерживаемое количество слотов расширения 7
Вентиляторы передние — 3 х 120 / 2 х 140 мм (1 х 140 мм установлен)
задние — 1 х 120 мм (установлен)
верхние — 3 х 120 / 2 х 140 мм (опционально)
Интерфейсные разъемы 2 x USB 3.0, микрофонный вход и выход на наушники
Прочее Съемная заглушка верхней панели, трехпозиционный регулятор скорости трех вентиляторов, съемный пылевой фильтр блока питания, съемные корзины всех накопителей и приводов, шумоизоляция верхней, передней и боковых панелей.
Рекомендованная стоимость, $ 99

Упаковка и комплект поставки

Корпус поставляется в простой коробке с одноцветной полиграфией на бортах. Спереди есть изображение продукта, сзади приведена схема его разборки и рассказано об основных достоинствах модели. Техническую информацию можно почерпнуть с левого борта упаковки. Внутренняя защита от повреждений стандартная — демпферы из пенопласта и полиэтиленовый пакет.

be quiet! Pure Base 600be quiet! Pure Base 600

Комплект крепежей содержится в небольшой картонной коробочке и выглядит скромно. Тут есть:

  • инструкция по сборке;
  • четыре многоразовые липучки Velcro длиной 200 мм;
  • восемь винтов с накатанной головкой для монтажа 5,25″ приводов;
  • 12 винтов с крупной шляпой для крепления 3,5″ дисков;
  • восемь винтиков для 2,5″ накопителей;
  • восемь винтов для крепления материнской платы.

К сожалению, в комплекте нет крепежа для блока питания и переходников для монтажа стоек материнской платы. А жаль, иногда эти вещи бывают полезными.

be quiet! Pure Base 600

Внешний вид

Корпуса be quiet! Pure Base 600 существуют, на момент написания данного обзора, в четырех вариантах — Black, Silver, Black Window, Orange Window. Базовым цветом для всех них является матовый черный оттенок, однако отличается цвет декоративных вставок и внутренних резиновых элементов. А у Window-версии левая боковая панель представляет собой цельный элемент, выполненный полностью из закаленного стекла. Фронтальная панель корпуса сделана из пластика, внешне напоминающего шлифованный металл. Все ее грани имеют 45-градусный скос. В боковых гранях находятся металлические вентиляционные решетки. Внешние порты и кнопки вынесены на верхнюю грань. Еще вверху расположены два прикрытых сплошными заглушками отсека для 5,25″ устройств. А серебристый логотип be quiet! наклеен по центру в нижней части передней панели.

be quiet! Pure Base 600

Среди элементов передней панели есть круглый белый индикатор активности накопителей, рядом с ним — такая же по размеру клавиша перезагрузки системы. Далее следует трехпозиционный ползунок контроллера скорости трех вентиляторов. Он изменяет скорость вращения крыльчатки путем подачи ее двигателю напряжения в 5, 7 или 12 вольт. Аккуратная квадратная с закругленными углами клавиша старта системы имеет встроенный индикатор питания, белого цвета. Далее следуют два порта USB 3.0 и два 3,5-мм аудиоразъема.

be quiet! Pure Base 600

Левая боковая панель корпуса сплошная. Снимается путем сдвигания назад. Держится на двух винтах с накатанной головкой, закрепленных прямо на дверце. Штампованная ручка для облегчения демонтажа тоже присутствует.

be quiet! Pure Base 600

Правая панель полностью аналогична и взаимозаменяема с левой дверцей.

be quiet! Pure Base 600

Обе боковые панели имеют достаточную прочность благодаря ребрам жесткости. Изнутри они проклеены 3-мм слоем шумоизолирующего материала.

be quiet! Pure Base 600

Вентиляционная решетка на верхней панели прикрыта пластмассовой заглушкой. Она пригодится на случай, если пользователь планирует собрать не очень горячую систему и ему хватит вытяжки через заднюю панель. Взамен он получит снижение уровня шума.

be quiet! Pure Base 600

В случае, если вентиляции не хватает, пластиковую заглушку можно приподнять, открыв доступ воздуха наружу. Есть две позиции фиксации — на 6,3 мм либо на 11,4 мм по высоте. Для подъема потребуется нажать поочередно на восемь пластиковых зацепов изнутри корпуса. Не самое удобное решение.

be quiet! Pure Base 600

С обратной стороны заглушка проклеена слоем шумоизоляции толщиной в 1 мм. В ее задней части есть четыре вентиляционные прорези, которые вряд ли могут кардинально повлиять на скорость отвода тепла из корпуса.

be quiet! Pure Base 600

Если снять заглушку полностью, мы увидим, что большая часть верхней панели представляет собой вентиляционную решетку с ячейками среднего размера, выполненными в форме сот. Продолговатые крепежные отверстия смещены в сторону левой панели, подальше от места расположения материнской платы. На них можно закрепить три 120-мм либо два 140-мм вентилятора, или радиаторы СВО соответствующего размера.

be quiet! Pure Base 600

Задняя панель выглядит вполне типично для корпуса с нижним расположением блока питания. Сверху есть небольшие вентиляционные отверстия. Чуть ниже находится вентиляционная решетка, на которой предустановлен на вытяжку 120-мм вентилятор. Все семь слотов расширения PCI закрыты многоразовыми вентилируемыми заглушками, а сбоку от слотов есть еще одна вертикальная вентиляционная решетка.

be quiet! Pure Base 600

Блок питания можно расположить в данном шасси как вентилятором вверх, так и вниз, посадочные отверстия тут предусмотрены для обоих вариантов ориентации. Снизу БП защищен от попадания пыли качественным съемным фильтром.

be quiet! Pure Base 600

На дне корпуса нет ничего интересного помимо вентиляции блока питания и четырех пластиковых ножек.

be quiet! Pure Base 600

Ножки поднимают корпус на высоту в 25 мм и имеют снизу резиновые нашлепки, позволяющие шасси не ерзать по столу и частично компенсирующие исходящие от него вибрации.

be quiet! Pure Base 600

Посмотрим, на внутреннее устройство корпуса.

Внутреннее устройство

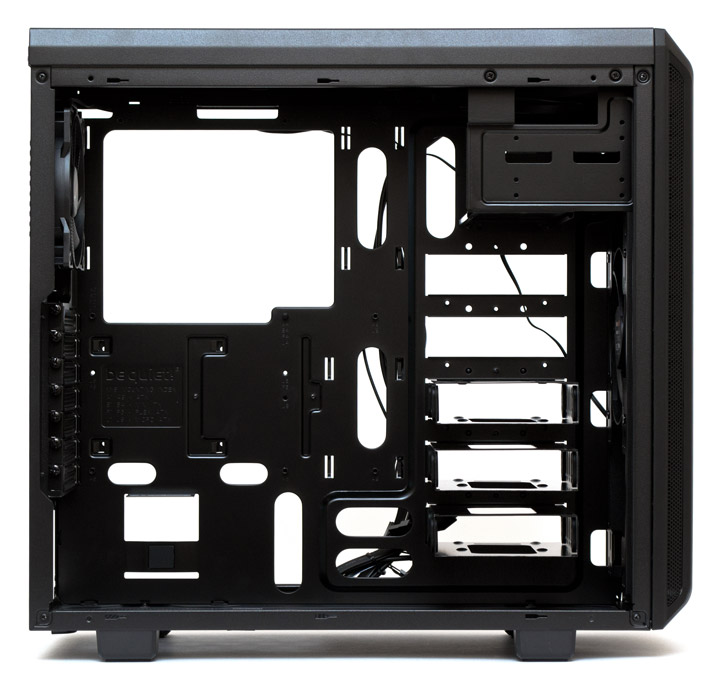

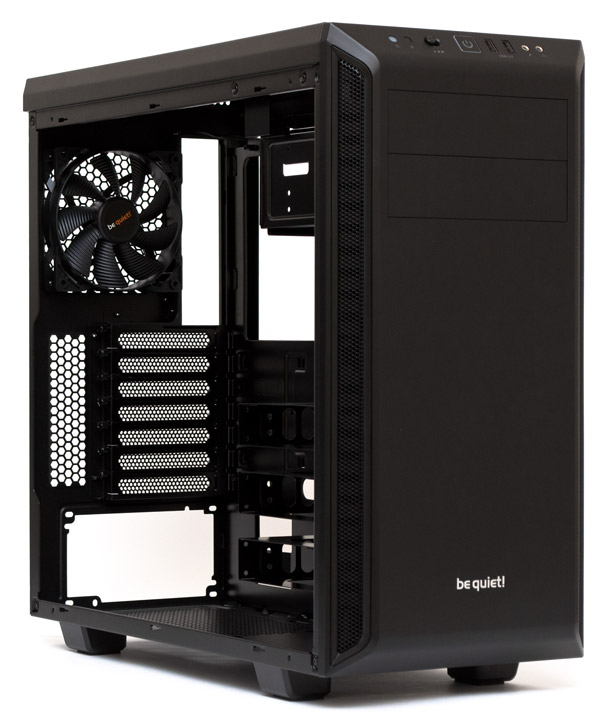

Корпус be quiet! Pure Base 600 поддерживает установку в вертикальном положении материнских плат формата ATX, MicroATX и Mini-ITX. Заявленная производителем допустимая высота процессорного кулера составляет 165 мм, хотя по факту сюда поместятся все системы охлаждения высотой до 170 мм включительно. Возможная длина плат расширения во всех слотах достигает 425 мм, либо 280 мм, если плата попадает в плоскость напротив съемной корзины. Длина стандартного блока питания не должна превышать 210 мм.

be quiet! Pure Base 600

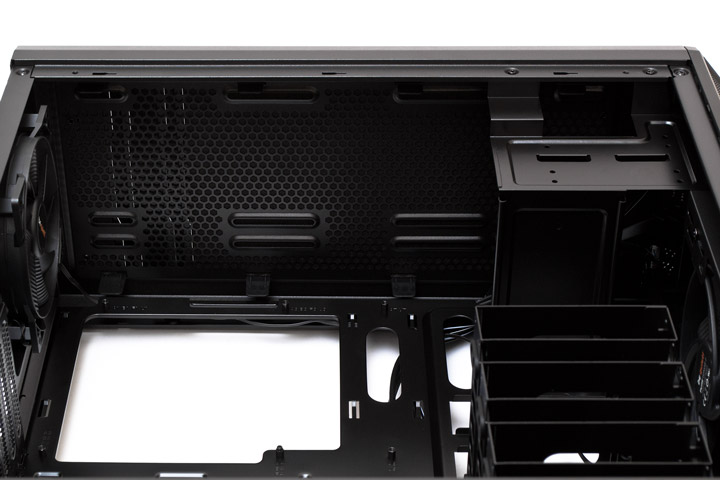

Под верхней панелью есть запас пространства в 40 мм до кромки материнской платы. Это позволяет без проблем установить сюда любые по толщине вентиляторы и комфортно подключать все разъемы.

be quiet! Pure Base 600

На задней панели предустановлен на выдув комплектный 120-мм вентилятор. Все заглушки PCI-слотов удерживаются с помощью винтов с накатанной головкой.

be quiet! Pure Base 600

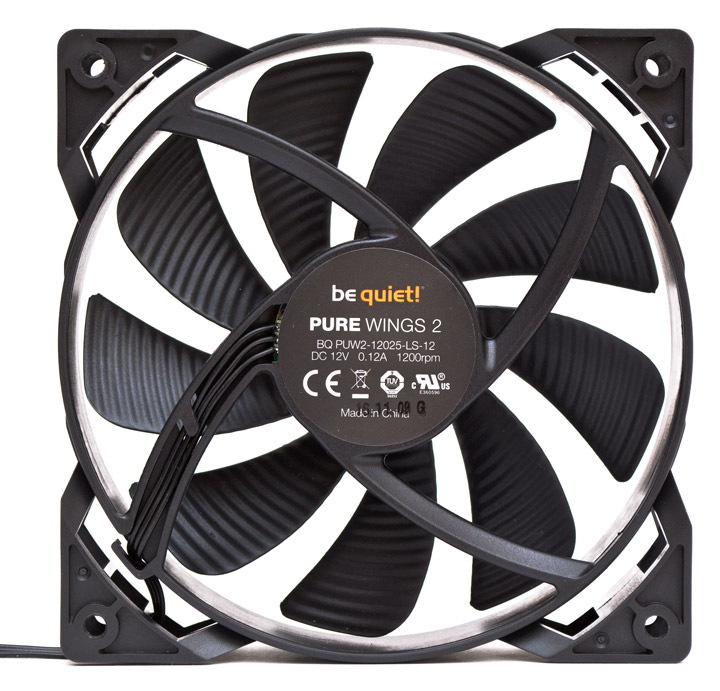

Вентилятор относится к серии Pure Wings 2 и построен на базе подшипника Rifle (нарезной втулки). Способен стартовать с 5 В при 600 об/мин и неразличимых на слух 34 дБ (А) шума. При 7 В, обороты вырастают до 800 в минуту, но уровень шума в 36 дБ (А) по прежнему не достигает порога слышимости. Максимальная скорость — 1200 об/мин при 44 дБ (А) и среднем уровне шумности. Из паразитных призвуков присутствует легкое потрескивание двигателя, которые в целом не напрягает слух. Длина трехконтактного шнура питания без оплетки — 550 мм. Электрические характеристики, и точное название модели видны на фотографии.

be quiet! Pure Base 600

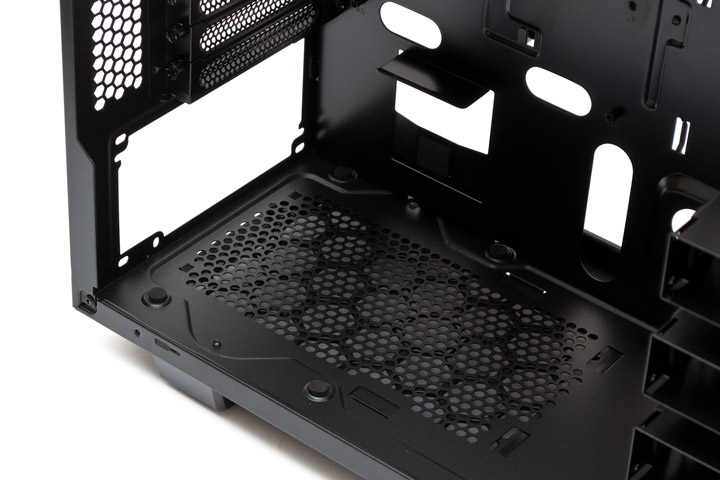

На месте блока питания снизу есть четыре резиновые вставки, призванные подавлять вибрации от его вентилятора. Вентиляционная решетка сделана достаточно длинной, чтобы подойти к любому источнику питания.

be quiet! Pure Base 600

В передней части корпуса подвешено три корзины для 3,5″ жестких дисков и есть еще два свободных места, куда их можно переместить в случае конфликта с длинными видеоадаптерами. Под нижней корзиной довольно много места, куда можно разместить лишние провода при необходимости.

be quiet! Pure Base 600

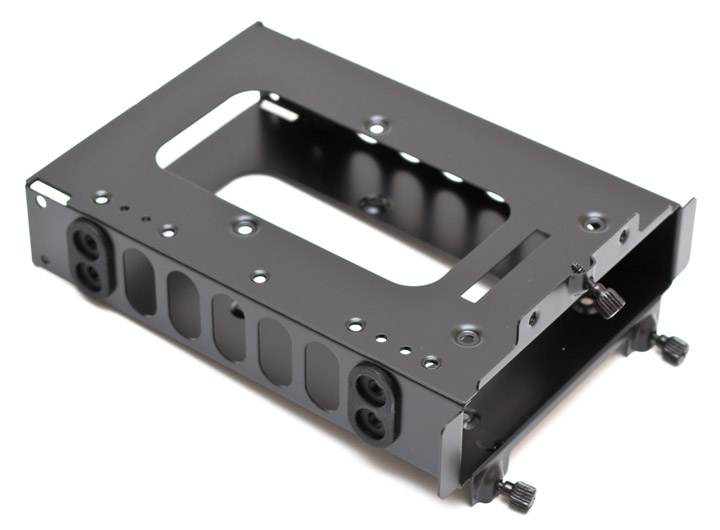

Каждая корзина вмещает один 3,5″ жесткий диск либо два 2,5″ накопителя и крепится к корпусу с помощью трех винтов с накатанной головкой. Жесткие диски фиксируются специальными винтами через резиновые антивибрационные вставки. 2,5″ диски крепятся винтами внизу и вверху корзины.

be quiet! Pure Base 600

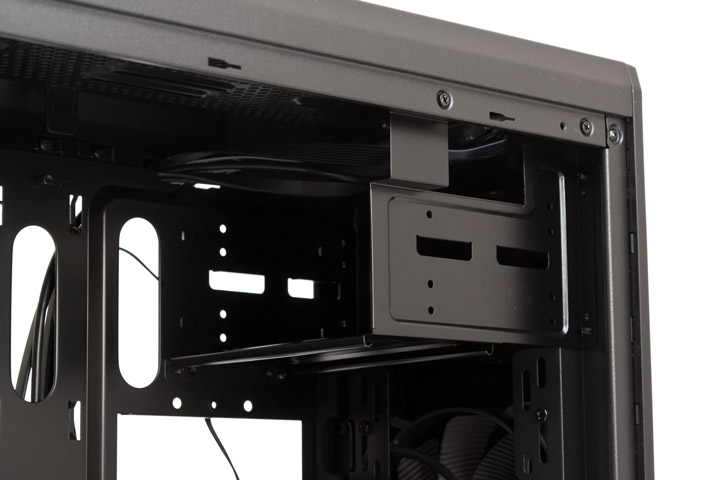

В верхней передней части есть съемная корзина для двух 5,25″ устройств. Их можно удобно закрепить здесь с помощью комплектных винтов с накатанной головкой. Сама корзина снимается, путем выкручивания нескольких винтов, оставляя место для установки дополнительных вентиляторов или радиаторов СВО под верхней или за передней панелью.

be quiet! Pure Base 600

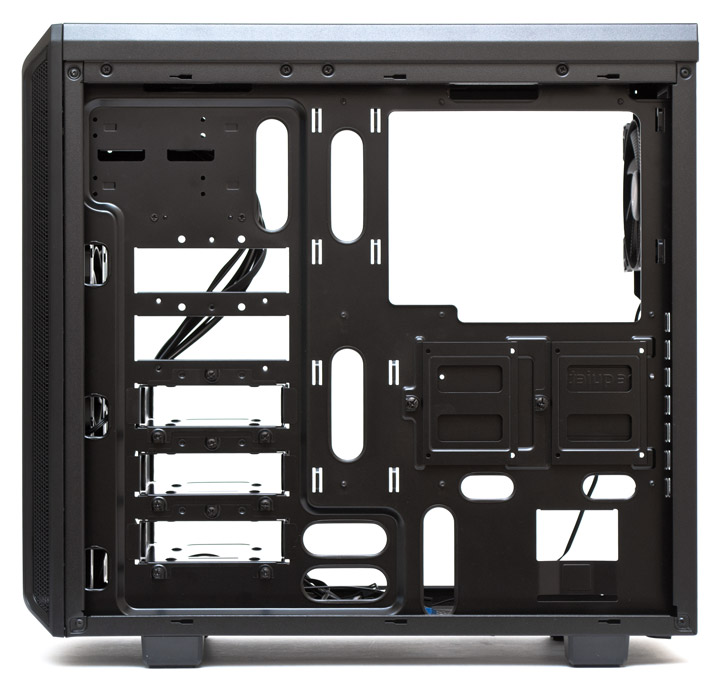

Поддон материнской платы имеет множество отверстий для укладки проводов, огромный вырез для установки усилительной пластины процессорного кулера и десяток проушин для крепления кабельных стяжек. Запас пространства за поддоном составляет 25 мм, чего более чем достаточно для нормального распределения кабелей даже в несколько слоев.

be quiet! Pure Base 600

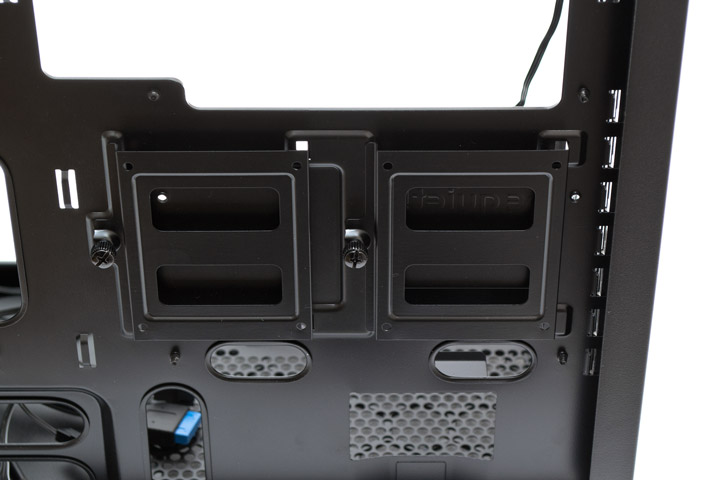

Для 2,5″ накопителей предусмотрено два съемных лотка, которые держатся на винтах с накатанной головкой. Диски крепятся к лоткам с внешней стороны с помощью винтов.

be quiet! Pure Base 600

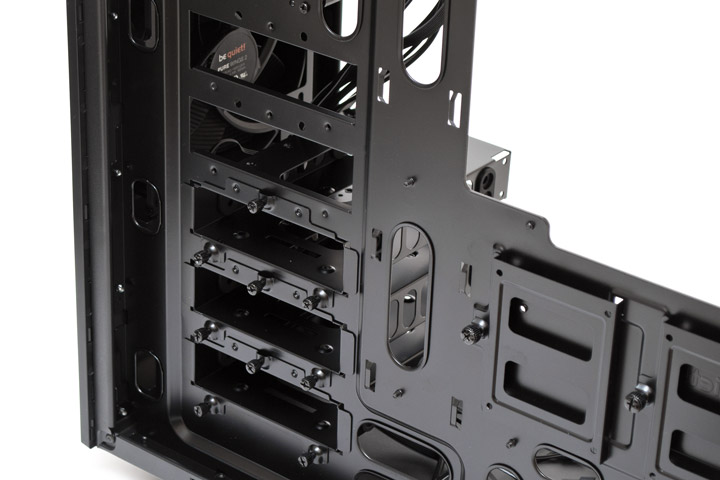

Корзины с 3,5″ накопителями вставляются в прямоугольные отверстия в передней части поддона и крепятся тремя винтами с накатанной головкой. Винты не мешают подключению сигнальных и силовых кабелей.

be quiet! Pure Base 600

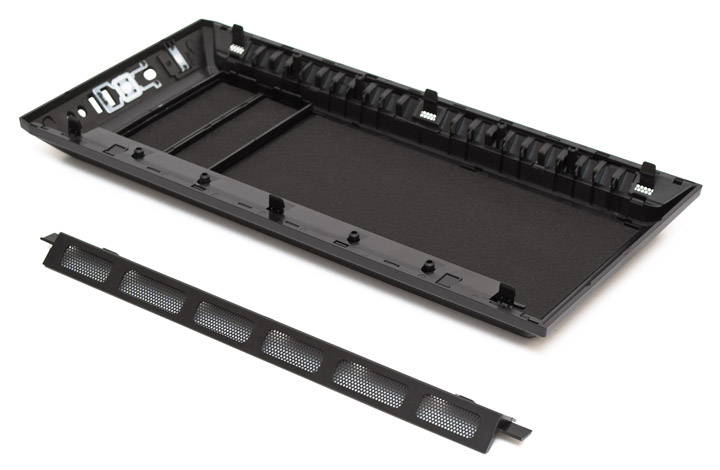

Фронтальная панель корпуса держится на шести защелках, которые нужно отодвинуть изнутри корпуса, чтобы ее демонтировать. Никакие провода к ней не привязаны, снимать ее можно без опаски. С обратной стороны есть 1-мм слой шумоизоляции. Две заглушки 5,25″ снимаются легко. По обеим боковым граням есть длинные Г-образные вставки, с металлической сеточкой, выполняющие (не самым лучшим образом) роль пылевых фильтров. Для очистки они снимаются по направлению в сторону. Размер вентиляционных отверстий на гранях маленький и у меня есть определенные сомнения, что забортный воздух проходит через них свободно.

be quiet! Pure Base 600

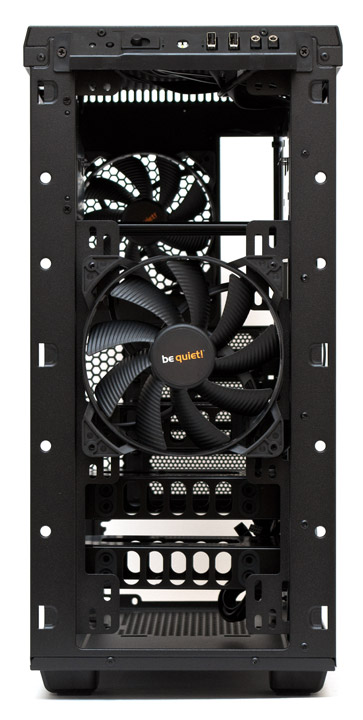

Крепежные отверстия на передней панели позволяют установить сюда два 140-мм вентилятора, либо три 120-мм пропеллера. Один 140-мм вентилятор закреплен здесь по умолчанию.

be quiet! Pure Base 600

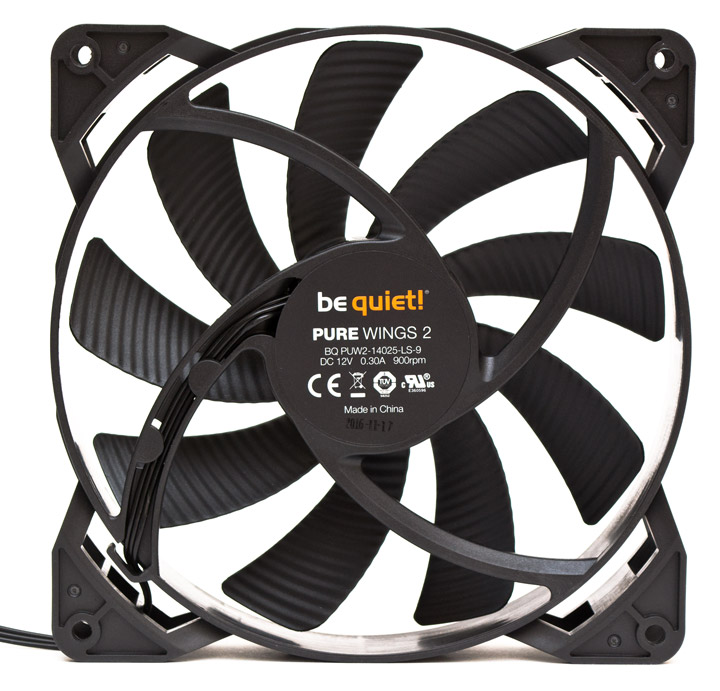

Вентилятор относится к серии Pure Wings 2 и построен на базе подшипника Rifle (нарезной втулки). Способен стартовать с 3 В и 300 об/мин. При 5 В получим 500 об/мин, при 7 В — 700 об/мин и 37 дБ (А). После этого пропеллер становится слышимым. Максимальная скорость составляет 900 об/мин при 43 дБ (А). По уровню шума и паразитным призвукам этот пропеллер полностью напоминает рассмотренную выше 120-мм модель. Длина трехконтактного шнура питания без оплетки — 550 мм. Электрические характеристики, и точное название модели видны на фотографии.

be quiet! Pure Base 600

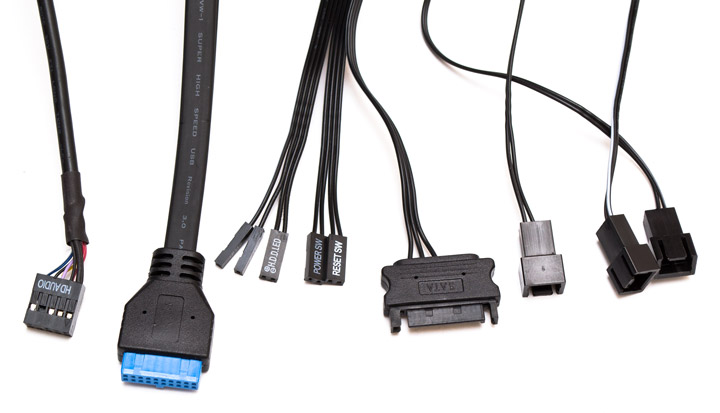

В набор проводов входит колодка HD-Audio, разъем USB 3.0, провода старта и перезагрузки системы, индикатора активности накопителей и питания системы, разъем Power-SATA для питания встроенного контроллера вентиляторов и три трехконтактных разъема для подключения пропеллеров к контроллеру. Длина всех кабелей достаточна для подключения, цвет изоляции — черный.

be quiet! Pure Base 600

Перейдем к сборке системы и тепловому тесту.

Сборка

Сборка системы в корпусе be quiet! Pure Base 600 происходит очень просто. Доступ ко всем компонентам открыт полностью. Единственное исключение представляют вентиляторы на передней панели — их приходится прикручивать по умолчанию изнутри, а для этого требуется демонтировать все корзины с жесткими дисками, благо много времени это не занимает. С другой стороны ничто не мешает снять и закрепить пропеллеры с внутренней стороны передней панели. Укладка кабелей происходит элементарно, в том числе благодаря удобным липучкам. Вырез под усилительную пластину подходит под любое расположение процессорных сокетов.

be quiet! Pure Base 600

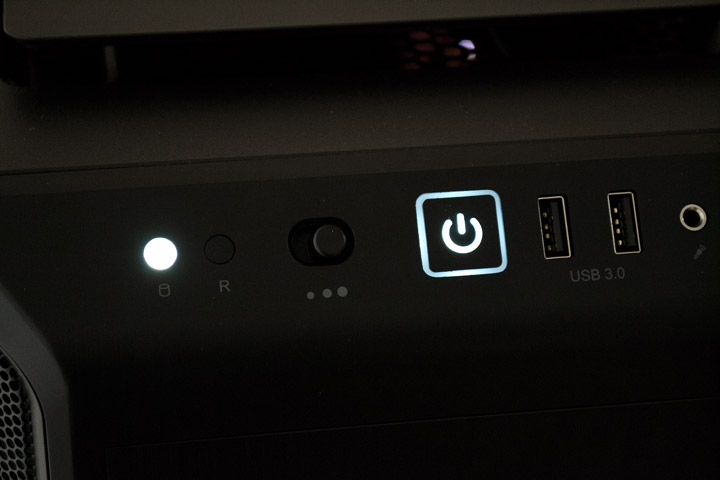

Индикатор активности накопителей и кнопка включения светятся красивым не слепящим глаза белым цветом.

be quiet! Pure Base 600

Перейдем к тепловому тесту.

Тестовый стенд

Для тестирования эффективности охлаждения компонентов в корпусе be quiet! Pure Base 600 использовалась следующая конфигурация:

  • процессор: Intel Core i7-4960X (3,6@4,5 ГГц, 1,360 В);
  • кулер: Zalman CNPS10X Performa;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
  • видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
  • память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
  • твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
  • жесткий диск: Western Digital WD2000JS-00MHB0 (200 ГБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: be quiet! Dark Power Pro 10 (550 Вт);
  • дополнительные вентиляторы: 2 x 140 мм — be quiet! Pure Wings 2 (BQ PUW–14025–LS–10) 140 мм 1000 об/мин;
  • термопаста: Noctua NT-H1.
be quiet! Pure Base 600

Методика тестирования

Тепловая нагрузка создавалась с помощью одновременной работы стресс-тестов LinX 0.6.5 с 6144 МБ выделенной памяти и MSI Кombustor 3.5.0.4 на протяжении 10 минут после стабилизации температуры. Нагрузка на жесткий диск производилась программой Crystal Disk Mark 5.2.1 х64. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура окружающей среды равнялась 26 градусам Цельсия. Скорости вентиляторов процессорного кулера и видеокарты зафиксированы на максимальных оборотах. Пиковое энергопотребление системы составило 446 ватт. Тестирование проводилось в единственном режиме сравнения с открытым стендом. В качестве дополнительных вентиляторов было установлено вверху сзади на вытяжку, и спереди на вдув, по одному 140-мм вентилятору be quiet! Pure Wings 2. Все корпусные пропеллеры во время теста работали на максимальной скорости. Пластиковая крышка верхней панели была приподнята в верхнюю позицию, с целью улучшения вентиляции.

Результаты тестирования

be quiet! Pure Base 600

Невооруженным глазом видно, что качество вентиляции в корпусе при почти полном наборе вентиляторов, работающих на максимальной скорости, оставляет желать лучшего. Хуже всего приходится видеокарте, чья температура превышает таковую на открытом стенде на 12 градусов. Процессор и силовые цепи проветриваются на шесть градусов хуже, и лишь жесткий диск чувствует себя хорошо, охлаждаясь на три градуса лучше, чем без обдува на открытом стенде. Судя по всему, корпус страдает от недостатка приточной вентиляции, из-за слишком маленького размера вентиляционных решеток на передней панели. Следовательно, установка сюда горячих систем является не самой лучшей идеей.

Выводы

be quiet! Pure Base 600 — это хороший корпус с множеством достоинств и парой недостатков. Его положительные стороны это красивый внешний вид, продуманная внутренняя конструкция, высокое качество материалов и сборки в целом, хорошая вместимость, наличие встроенного контроллера вентиляторов и шумоизолирующих вставок, модульная конструкция корзин всех накопителей, позволяющая без лишних проблем устанавливать сюда большие контуры СВО.

Недостатками Pure Base 600 является слабая приточная вентиляция, которая приводит к излишнему нагреву компонентов и не самые лучшие пылевые фильтры на передней панели.

Исходя из вышесказанного, be quiet! Pure Base 600 можно порекомендовать в качестве удачного шасси для средних по мощности и теплоотдаче систем без разгона процессора и видеокарты. Кроме того, версия с закаленным боковым стеклом определенно понравится любителям визуального моддинга, не желающим тратиться на довольно дорогой be quiet! Dark Base 900.
