Характеристики тестируемых видеокарт
Старая серия AMD представлена ASUS ROG STRIX-RX480-O8G-GAMING, для номинального режима средняя частота Boost опускалась до 1250 МГц. Разные версии GeForce GTX 1060 заменит Inno3D iChill GeForce GTX 1060 X3 с соответствующей корректировкой частот. Официальные характеристики всех видеокарт приведены в таблице. На графиках производительности для GeForce указан полный диапазон частот Boost, для Radeon указано максимальное значение Boost.
| Видеоадаптер | Sapphire Pulse RX 580 8GD5 | Radeon RX 580 | Radeon RX 480 | GeForce GTX 1060 6GB |
|---|---|---|---|---|
| Ядро | Polaris 20 | Polaris 20 | Polaris 10 | GP106 |
| Количество транзисторов, млн. шт | 5700 | 5700 | 5700 | 4400 |
| Техпроцесс, нм | 14 | 14 | 14 | 16 |
| Площадь ядра, кв. мм | 232 | 232 | 232 | 200 |
| Количество потоковых процессоров | 2304 | 2304 | 2304 | 1280 |
| Количество текстурных блоков | 144 | 144 | 144 | 80 |
| Количество блоков рендеринга | 32 | 32 | 32 | 48 |
| Частота ядра, МГц | 1366 | 1257–1340 | 1120–1266 | 1506–1708 |
| Шина памяти, бит | 256 | 256 | 256 | 192 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 8000 | 8000 | 8000 | 8000 |
| Объём памяти, МБ | 8192 | 8192 | 8192/4096 | 6144 |
| Поддерживаемая версия DirectX | 12 | 12 | 12 | 12 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | <225 | 185 | 150 | 120 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- материнская плата: MSI X99S MPower (Intel X99);
- память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 10 Pro x64;
- драйвер Radeon: AMD Crimson Edition 17.5.1;
- драйвер GeForce: NVIDIA GeForce 382.05.
Методика тестирования
Тесты проведены в разрешении 1920x1080 при максимальных или близких к этому уровню настройках графики.
Battlefield 4
Тестирование проводилось в первой миссии после подрыва стены. Повторялась пробежка по небольшому участку с густой растительностью перед спуском на крупную строительную площадку. Частота кадров измерялась при помощи Fraps.
Все параметры графики на Ultra, мультисемплинг MSAA в режиме 4x.
Battlefield 1
Тестирование проводилось путем переигрывания небольшого игрового эпизода в начале задания «Мыс Геллес», где обыгрывается штурм Галлиполи. Бойцы высаживаются на берег под плотным артиллерийским огнем, и при обильных взрывах производительность проседает сильнее, чем в большинстве других игровых моментах. Выполнялось по семь повторов.
Выбрано Ultra-качество, отключено ограничение видеопамяти. Тестирование проведено в DirectX 11 при помощи Fraps.
Deus Ex: Mankind Divided
Для тестирования использовался встроенный бечнмарк, который прогонялся не менее семи раз.

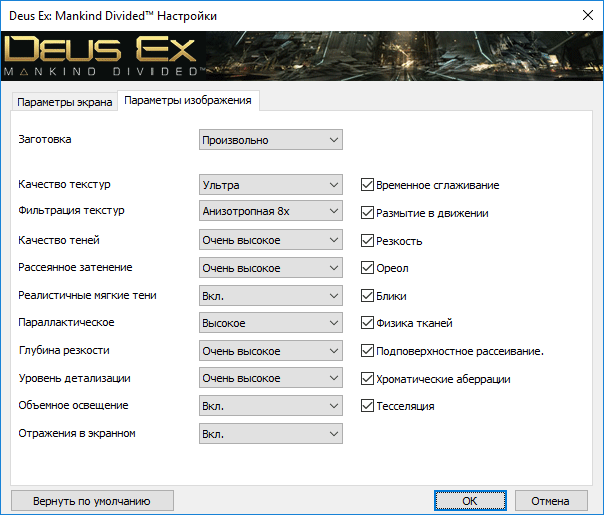

Тестирование проведено в двух режимах при рендеринге в DirectX 12. Изначально выбран профиль качества Very High с дополнительным повышением до Ultra-качества текстур и анизотропной фильтрации.
Второй тестовый режим предполагает использование стандартного профиля Ultra-качества.
Dishonored 2
Тестирование проходило сразу после прибытия в Карнаку, совершалась прогулка по портовой локации. Это один из самых тяжелых уровней в игре, поэтому производительность тут весьма показательна.
Выбран профиль максимального качества Ultra, включены все эффекты, затенение HBAO+. Отключено адаптивное разрешение, которое ухудшает качество изображения с целью повышения fps.
Fallout 4
Тестирование проводилось при помощи Fraps сразу после выхода из убежища в начале игры. Совершалась небольшая прогулка по окрестностям с обилием растительности и насыщенными лучами света. Сцены с таким окружением приводят к наиболее заметным снижениям производительности. Порядок действий отражен ниже.
Выбран профиль максимального качества графики, дополнительно задействовано затенение HBAO+.
For Honor
Для тестирования задействован встроенный игровой бенчмарк, который запускался не менее семи раз на каждой видеокарте. При подсчете средних значений отбрасывались аномально низкие данные минимального fps при первом прогоне.
Выбран стандартный профиль максимального качества Very High, который предусматривает использование сглаживания TAA.
Gears of War 4
Использовался встроенный игровой бенчмарк, который прогонялся по семь раз.
Выбрано максимальное качество графики Ultra, активны дополнительные функции DirectX 12 (Async Compute и т.д.).
Grand Theft Auto 5
Для тестирования использовался встроенный бенчмарк. Пять повторов. Для комплексной оценки рассчитывался средний fps по итогам всех тестовых сцен. Минимальный fps измерялся при помощи Fraps по итогам полного прохода бечнмарка.
Все основные настройки графики на максимуме, активны дополнительные параметры — дальность подгрузки детализированных объектов (Extended Distance Scaling) и пункт «длина теней» (Extended Shadows Distance) +100% к базовому уровню. Включено сглаживание MSAA 2x.
Hitman
Вместо стандартного бечнмарка в данной игре производительность измерялась во время вступительной сцены к начальной миссии. Это один из моментов с множеством NPC, которые наиболее критичны для производительности в игре. Выполнялось не менее семи повторов приведенной ниже тестовой сцены для каждого режима.
Тестирование проведено при максимальных настройках графики со сглаживанием SMAA. Выбран рендеринг под DirectX 12.
Mass Effect: Andromeda
Совершалась небольшая пробежка во время самой первой высадки на планету. Частота кадров измерялась Fraps.
Выбраны предустановки Ultra-качества, активны эффекты зернистости и хроматической аберрации.
The Witcher 3: Wild Hunt
Тестирование проводилось при помощи Fraps. Измерялся fps во время поездки по дороге в селение Белый Сад. Не менее шести повторов и дополнительная тестовая сессия для самого простого режима графики.
Задействованы максимальные установки графики, активны все эффекты постобработки и затенение HBAO+. Проведены тесты без HairWorks и после включения данной опции.
Tom Clancy's Ghost Recon: Wildlands
Для тестирования задействован встроенный игровой бенчмарк, который прогонялся по семь раз.
Тестирование проведено при выборе стандартных профилей качества Very High и Ultra.
Tom Clancy's The Division
Встроенный тест производительности прогонялся не менее семи раз для каждого режима.
Выбран профиль максимального качества. Дополнительно повышены до максимума те параметры, которые не выставлены на этот уровень изначально (качество отражений, фоновое затенение HBAO+, детализация).
Watch Dogs 2

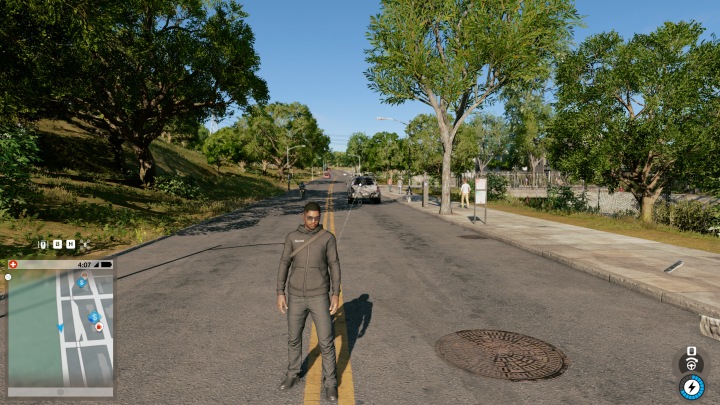

В данном случае выполнялась прогулка в районе Пало-Альто с пробежкой по улицам и ближней роще с деревьями и густой травой.
Два тестовых режима:
- качество Ultra при включении пункта «Временная фильтрация»;
- стандартный профиль настроек Ultra без дополнительных правок.
3DMark Fire Strike
Тест Fire Strike из последнего тестового пакета 3DMark. Тестирование проведено в разрешениях 1920x1080 и 2560x1440.
3DMark Time Spy
Новый бенчмарк под DirectX 12, запускался с настройками по умолчанию.
Энергопотребление
Приведены результаты по итогам измерений в шести приложениях:
- Deus Ex: Mankind Divided;
- For Honor;
- Gears of War 4;
- Grand Theft Auto 5;
- Tom Clancy's Ghost Recon: Wildlands;
- Tom Clancy's The Division.
В расчет брались пиковые значения во время каждого прогона, на основе которых рассчитывалось среднее значение по итогам тестирования в обоих разрешениях, а потом вычислялось общее среднее значение. Данные снимались при помощи прибора Cost Control 3000.
