Обзор и тестирование видеокарты ASUS ROG Strix Radeon RX 480

Видеокарта Radeon RX 480 стала главной новинкой AMD на графическом рынке. Она открыла новое поколение видеоакселераторов Polaris на базе 14-нм техпроцесса. Ранее мы знакомили вас со стандартной моделью Radeon RX 480 референсного дизайна. Среди ее особенностей простая система охлаждения, которая явно ограничивала разгонный потенциал. Поэтому ожидания многих пользователей были связаны с нереференсными картами. И наконец-то после некоторого периода ожидания такие модели стали появляться в продаже. На что способны Radeon RX 480 с улучшенным охлаждением? Это мы выясним на примере видеокарты ASUS ROG Strix RX 480.

ASUS ROG STRIX-RX480-O8G-GAMING

Рассматриваемая видеокарта поставляется в стандартной для ASUS коробке. В комплект поставки входят стяжки-липучки для проводов, диск с программным обеспечением, инструкция и инвайт-код на 15 дней «премиума» World of Warships.

ASUS ROG STRIX-RX480-O8G-GAMING

Конструктивно видеокарта не отличается от других моделей ASUS ROG Strix среднего и старшего ценового уровней. В том числе нет каких-то визуальных различий со STRIX-GTX1060-O6G-GAMING.

ASUS ROG STRIX-RX480-O8G-GAMING

В сравнении с референсными вариантами такая карта выглядит просто монструозно. Ее длина достигает 30 сантиметров, массивный кулер оснащен сразу тремя вентиляторами. Тут уж точно с перегревом не будет никаких проблем.

ASUS ROG STRIX-RX480-O8G-GAMING

Обратная сторона видеокарты защищена металлической пластиной с простым геометрическим узором на поверхности. В правой части расположен крупный подсвечиваемый логотип ROG.

ASUS ROG STRIX-RX480-O8G-GAMING

Сбоку хорошо просматривается массивный радиатор, лишь частично прикрытый пластиковым кожухом. Надпись Republic of Gamers в боковой части корпуса тоже не обходится без светодиодной подсветки.

ASUS ROG STRIX-RX480-O8G-GAMING

В углу расположен один 8-контактный разъем питания, который развернут защелкой вверх.

ASUS ROG STRIX-RX480-O8G-GAMING

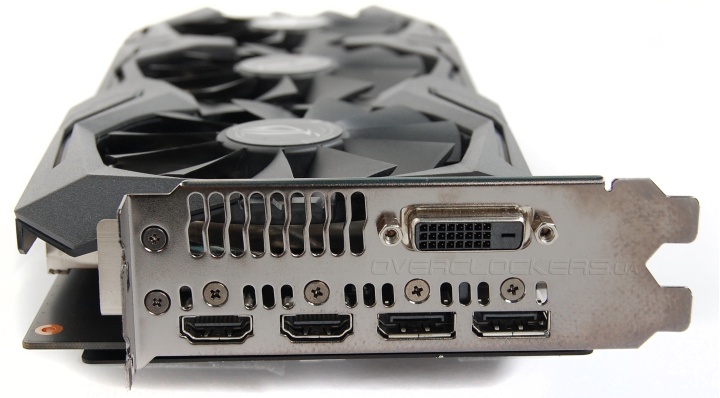

На задней панели пять разъемов для подключения дисплеев: по два HDMI и DisplayPort плюс один DVI. Наличие пары HDMI упрощает подключением систем виртуальной реальности (VR).

ASUS ROG STRIX-RX480-O8G-GAMING

Под кожухом ASUS протянуты светодиодные ленты, есть светодиодная панель под логотипом ROG на задней пластине. Эта подсветка настраивается через приложение Aura Software. Можно не только менять цвет в широком диапазоне, но и включать разные световые эффекты с пульсацией, мерцанием и т.п.

ASUS ROG STRIX-RX480-O8G-GAMING

С системой охлаждения никаких неожиданностей. Кулер полностью идентичен тем, что устанавливается на все старшие модели ASUS. В его основе пять толстых тепловых трубок с технологией прямого контакта. С данном случае графический чип перекрывают три тепловые трубки, что лучше контакта с двумя трубками у GeForce GTX 1060 Strix.

ASUS ROG STRIX-RX480-O8G-GAMING

Радиатор состоит из двух раздельных секций, которые пронизаны тепловыми трубками. Одна из секций дополняет основание, где зафиксированы все трубки. Вторая секция «висит» на четырех трубках и попутно отводит тепло от блока VRM. Для контакта с силовыми элементами имеется специальная площадка с термопрокладкой. Такая совместная конструкция очень эффективна непосредственно для охлаждения VRM, но увеличивает общую тепловую нагрузку на охладитель.

ASUS ROG STRIX-RX480-O8G-GAMING

Крупный радиатор обдувается тремя вентиляторами типоразмера 92 мм.

ASUS ROG STRIX-RX480-O8G-GAMING

Используются вентиляторы Power Logic PLD09210S12HH.

ASUS ROG STRIX-RX480-O8G-GAMING

Предусмотрен небольшой радиатор для микросхем памяти. Вот только он накрывает не все микросхемы, да и с остальными контакт неполный. С учетом обдува платы тремя вентиляторами это небольшая проблема.

ASUS ROG STRIX-RX480-O8G-GAMING

Печатная плата выполнена по уникальному дизайну, который заметно отличается от стандартной короткой платы.

ASUS ROG STRIX-RX480-O8G-GAMING

За основу взят единый унифицированный дизайн для старших моделей, много общего с STRIX-GTX1060-O6G-GAMING и даже с STRIX-GTX1070-O8G-GAMING.

ASUS ROG STRIX-RX480-O8G-GAMING

Питание GPU организовано на базе 6-фазной системы с использованием микросхем DrMOS. Распаяны высококачественные долговечные конденсаторы и дроссели, отвечающие стандарту Super Alloy Power II.

ASUS ROG STRIX-RX480-O8G-GAMING

Процессор Polaris 10 расположен на подложке под углом в 45° и защищен крупной рамкой. Восемь гигабайт памяти набрано микросхемами GDDR5 Samsung K4G80325FB-HC25.

ASUS ROG STRIX-RX480-O8G-GAMING

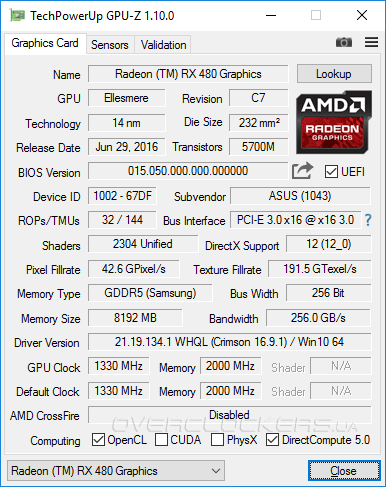

Рекомендованные частоты для Radeon RX 480 1266/8000 составляют МГц. ASUS ROG Strix работает при 1330/8000 МГц (ядро/память). Указанная частота ядра является максимальной.

ASUS ROG STRIX-RX480-O8G-GAMING

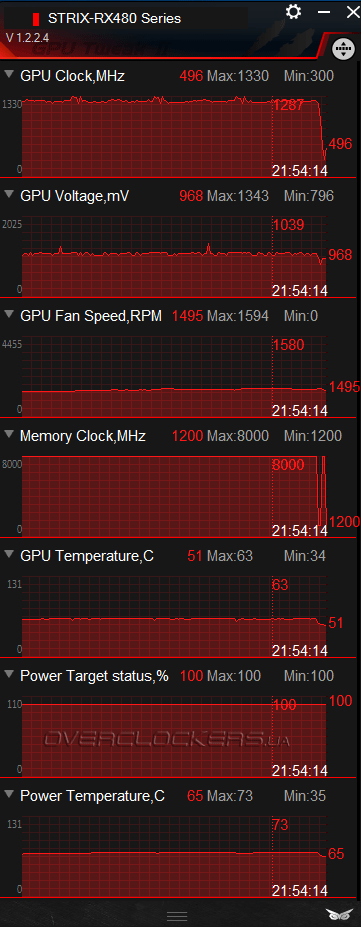

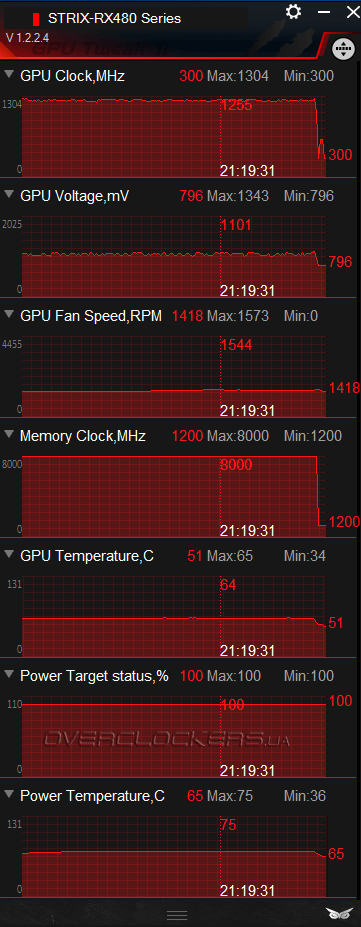

У референсной видеокарты при 1266 МГц базовое значение составляет 1120 МГц, ниже которого частота не должна опускаться даже при максимальной нагрузке. Для ASUS базовая частота не указана, можно предположить, что она на уровне 1184 МГц или выше. У старых Radeon или GeForce частота во многом зависела от температуры, и мощное охлаждение позволяло получить максимальный Boost. В случае с Radeon RX 480 все явно упирается в жесткие ограничения по мощности, и даже у Strix тоже «плавающая» частота. При тестировании в Tom Clancy's The Division (левый нижний скриншот) в Full HD частоты ядра держались ниже отметки в 1300 МГц, были просадки до 1255 МГц. Пиковая температура ядра не превысила 63 °C. Более тяжелый бенчмарк Metro: Last Light в 2K разогрел ядро до 65 °C.

ASUS ROG STRIX-RX480-O8G-GAMING ASUS ROG STRIX-RX480-O8G-GAMING

Отметим, что данное тестирование проводилось на открытом стенде при 24 °C в помещении. Скорость вентиляторов немного превышала уровень 1500 об/мин, шум минимальный. У референсной версии с кулером-турбиной температура ядра легко превышает отметку в 80 °C при более высоком уровне шума.

Видеокарта поддерживает несколько рабочих режимов. Частоты 1330/8000 МГц соответствуют OC Mode, в Gaming Mode частота снижается до 1310 МГц, тихий режим Silent Mode предусматривает частоту ядра 1290 МГц.

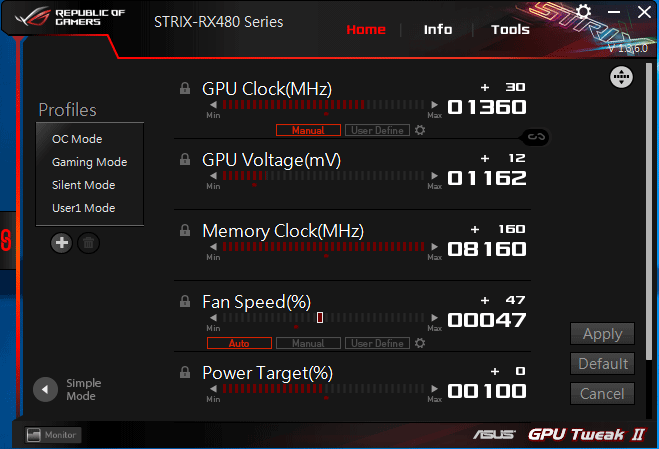

Для разгона новых Radeon можно применять приложение WattMan, которое является частью программного комплекса AMD Settings, или специализированные утилиты от производителей видеокарт. ASUS GPU Tweak II поддерживает все функции разгона и мониторинга видеокарт семейства Polaris. Если говорить о наблюдении за параметрами, то в случае с ASUS ROG Strix RX 480 пользователю доступны даже данные с термодатчика VRM и много других расширенных данных. А вот с разгоном есть один нюанс — данное приложение ограничивает частоту памяти, не позволяя поднять ее выше 8160 МГц.

ASUS ROG STRIX-RX480-O8G-GAMING

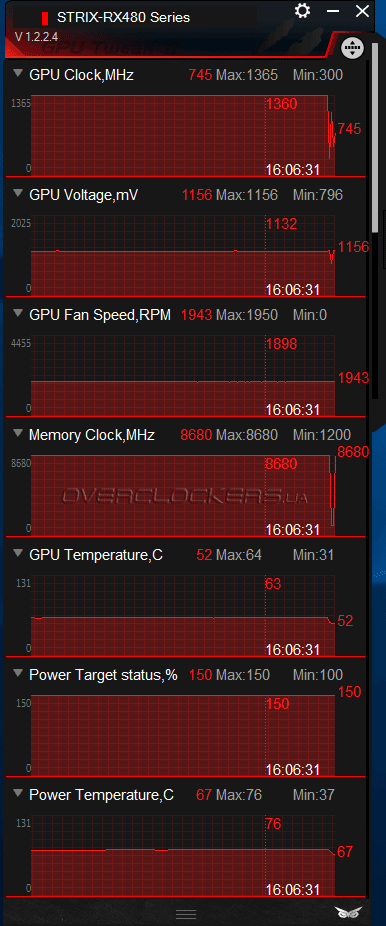

Это ограничение можно обойти в WattMan. С другой стороны, приложение AMD не позволяет тонко регулировать частоту ядра с очень малым шагом, как это возможно в ASUS GPU Tweak. В итоге мы поступили так: вначале подбирали разгон ядра в ASUS GPU Tweak, а потом поднимали частоту памяти в AMD WattMan. Действуя такими методами, удалось пройти все тесты при конфигурации частот 1365/8680 МГц. Повышение лимита мощности до максимума позволило стабилизировать частоту ядра у максимума с минимальными отклонениями до 1360 МГц. Ниже это проиллюстрировано на скриншоте мониторинга параметров в Metro: Last Light. Скорость вентиляторов вручную поднималась до 1900 об/мин.

ASUS ROG STRIX-RX480-O8G-GAMING

Разгон памяти можно назвать стандартным для Radeon RX 480. А вот 1365 МГц по ядру — это реальное достижение на фоне того разгона, что демонстрировал у нас реферерсный видеоадаптер. Такая частота далась ASUS при небольшом повышении напряжении, более высокие частоты приводили к артефактам или внезапному троттлингу. Последнее один раз случилось и при 1365 МГц, так что будем считать данное значение пределом возможностей для Strix.
