Обзор и тестирование видеокарты Sapphire Nitro+ Radeon RX 580 4GB. Сравнение с GeForce GTX 1060 6GB

Возвращаемся к актуальному противостоянию видеокарт среднего класса. Ажиотаж со стороны майнеров привел к дефициту и завышенным ценам на Radeon RX 580 и GeForce GTX 1060. Но эти графические адаптеры все еще остаются востребованными у широкого круга потребителей. В данном обзоре мы рассмотрим бюджетную версию Radeon RX 580 с уменьшенным объемом памяти и заодно проведем новое сравнительное тестирование с GeForce GTX 1060, пополнив список тестов за счет новых игр. В числе тестовых приложений основные хиты осени (Assassin's Creed Origins, Wolfenstein II), новая ролевая игра Kingdom Come: Deliverance и другие проекты

В центре внимания видеокарта Sapphire Nitro+ Radeon RX 580 4GB (11265-07), которая обладает не только уменьшенным объемом памяти, но и нестандартными частотными характеристики. Посмотрим, насколько успешно она противостоит GeForce GTX 1060 6GB в разрешении Full HD, для чего все тесты будут сопровождаться комментариями по загрузке видеопамяти. Ну и в обязательном порядке проверим разгонный потенциал.

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

К нам графический ускоритель Sapphire попал без заводской упаковки в обычной коробке, так что сразу перейдем к осмотру самого устройства.

Sapphire Nitro+ Radeon RX 580 4GB

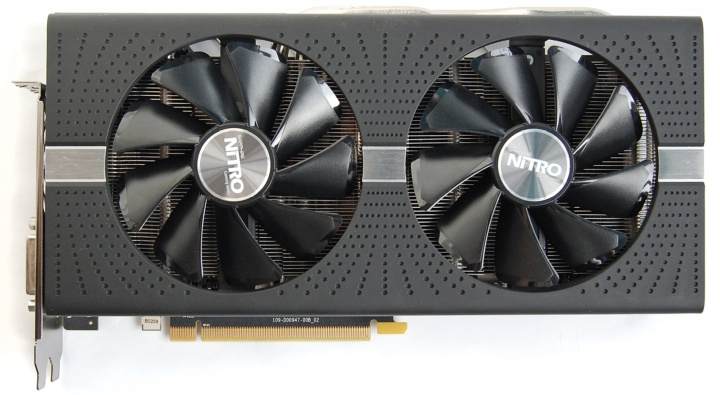

Видеоадаптер длиной 25 см, занимает два слота расширения. Система охлаждения оснащена двумя вентиляторами, по бокам выглядывают толстые тепловые трубки.

Sapphire Nitro+ Radeon RX 580 4GB

Пластиковый корпус имеет псевдоперфорацию, что визуально выглядит интересно. На вентиляторы нанесены логотипы Sapphire Nitro. Внешне очень напоминает Sapphire Pulse Radeon RX 580 8GD5.

Sapphire Nitro+ Radeon RX 580 4GB

На боковой грани кожуха расположен большой подсвечиваемый логотип Sapphire. Также с вдоль края тянутся две большие тепловые трубки.

Sapphire Nitro+ Radeon RX 580 4GB

Задняя сторона платы закрыта металлической пластиной с геометрическим рисунком на поверхности. В небольшой нише расположено два разъема питания — на шесть и восемь контактов.

Sapphire Nitro+ Radeon RX 580 4GB

На задней панели пять разъемов для вывода изображения: по два DisplayPort и HDMI, плюс один DVI. Sapphire Nitro специально оснащается парой HDMI для простого и быстрого подключения гарнитуры VR.

Sapphire Nitro+ Radeon RX 580 4GB

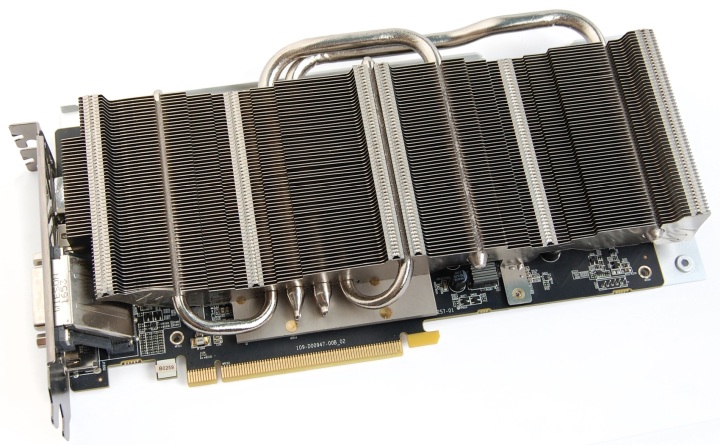

Взглянем на систему охлаждения со снятым кожухом. Это довольно крупный радиатор с четырьмя тепловыми трубками — две увеличенного диаметра 8 мм и две по 6 мм.

Sapphire Nitro+ Radeon RX 580 4GB

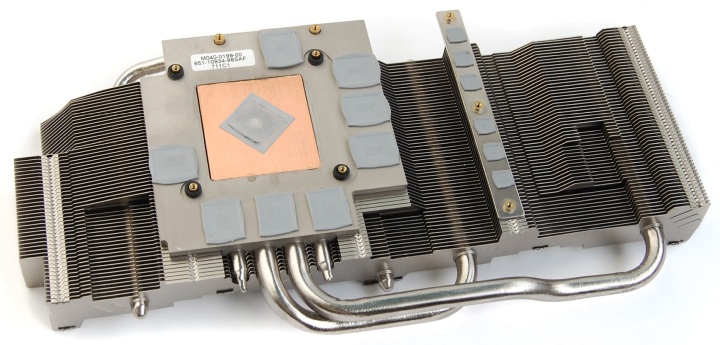

У радиатора крупное основание, которое контактирует с микросхемами памяти. В центре медная пластина, отводящая тепло от графического чипа. Также на радиаторе есть выступ с напаянной пластиной, которая является контактной площадкой элементов VRM. Так что единый охладитель отводит тепло сразу от всех элементов на плате.

Sapphire Nitro+ Radeon RX 580 4GB

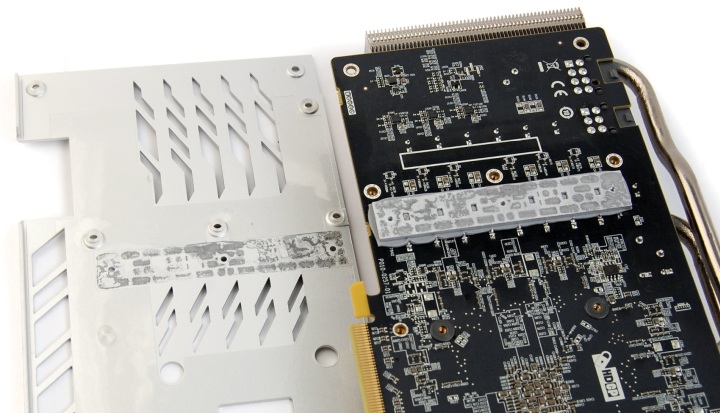

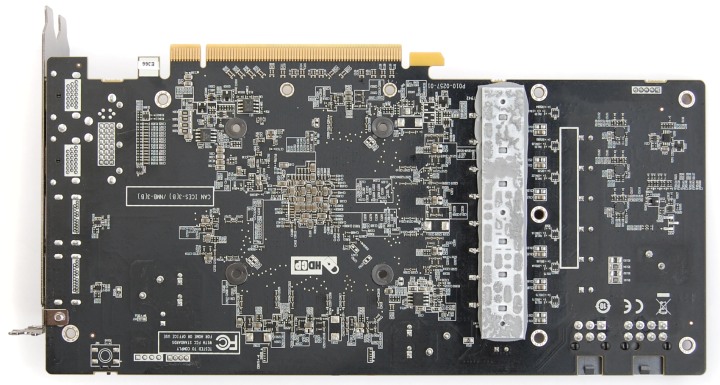

С обратной стороны платы в зоне VRM организован контакт с усилительной пластиной. Для этого есть дополнительная пластинка, которая прижата к плате через большую термопрокладку. Сверху на пластинку нанесена термопаста, улучшающая контакт с бэкплейтом. На самой пасте немного сэкономили, но столь тщательный подход к охлаждению узла питания внушает уважение.

Sapphire Nitro+ Radeon RX 580 4GB

Печатная плата напоминает Sapphire Pulse Radeon RX 580 8GD5 с усиленным питанием. Используются высококачественные электронные компоненты, в частности, специальные дроссели в ребристом корпусе и черные полимерные конденсаторы.

Sapphire Nitro+ Radeon RX 580 4GB
Sapphire Nitro+ Radeon RX 580 4GB

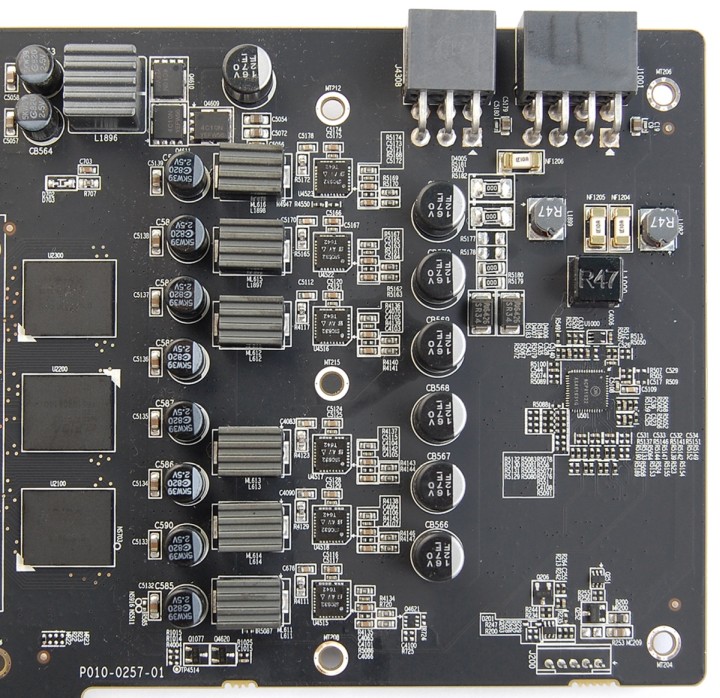

Система питания графического процессора насчитывает шесть фаз.

Sapphire Nitro+ Radeon RX 580 4GB

Кристалл GPU окружен большой защитной рамкой.

Sapphire Nitro+ Radeon RX 580 4GB

Распаяно восемь микросхем памяти Elpida W4032BABG-70-F. Такие чипы можно встретить на Radeon RX 570. К сожалению, у нас не сохранилось хорошего целостного изображения, ниже приведен коллаж из двух фрагментов, на котором видно маркировку.

Sapphire Nitro+ Radeon RX 580 4GB

Видеоадаптер работает на повышенной частоте ядра в 1400 МГц. Память работает при эффективной частоте 7000 МГц, что характерно для Radeon RX 580 с 4 ГБ, тогда как старшие версии с 8 ГБ работают при 8000 МГц.

Sapphire Nitro+ Radeon RX 580 4GB

Еще нужно отметить, в официальных спецификациях Sapphire Nitro+ Radeon RX 580 4GB указана еще большая частота ядра в 1411 МГц. Возможно, наш экземпляр отличается от актуальных версий прошивкой BIOS. В любом случае, эти 11 МГц не являются критическим значением.

При игровой нагрузке видеокарта показала стабильные 1400 МГц практически во всех играх. Наиболее заметные просадки до 1375 МГц случались в Subnautica (левый нижний скриншот). На открытом стенде при 23 °C внутри помещения ядро видеокарты прогревалось до 69–73 °C. При этом вентиляторы работали в диапазоне 1400–2200 об/мин. Все сильно зависело от нагрузки в каждом отдельном приложении. В качестве примера ниже скриншоты мониторинга параметров в Subnautica и Kingdom Come: Deliverance.

Sapphire Nitro+ Radeon RX 580 4GB Sapphire Nitro+ Radeon RX 580 4GB

Обратите внимание, что температуры ниже 70 °C. А вот при прохождении нескольких прогонов бенчмарка Assassin's Creed Origins ядро достигало 73 °C при скорости вентиляторов 1200–1400 об/мин.

Sapphire Nitro+ Radeon RX 580 4GB

По итогам можно сказать, что в играх видеокарта показывает умеренные температуры и зачастую работает с небольшим шумом. Хотя в более жестких эксплуатационных условиях внутри корпуса нагрев и шум могут быть выше.

В результате экспериментов с разгоном данный видеоадаптер показал лучший потенциал GPU среди всех ранее протестированных Radeon RX 570/580. Некоторые игровые тесты удавалось пройти при частотах вплоть до 1470 МГц. Однако стабильный «потолок» оказался ниже, мы остановились на значении 1450 МГц. По памяти достигли 2015 (8060) МГц, более высокие частоты приводили к артефактам и падению стабильности.

Sapphire Nitro+ Radeon RX 580 4GB

Разгон до частот 1450/8060 МГц сопровождался повышением лимита мощности. Скорость вентиляторов была зафиксирована на уровне 2200 об/мин, что помогло поддерживать температуры ядра ниже 66 °C, хотя уровень шума был высоковат.

Характеристики тестируемых видеокарт

Чтобы получить аналог старшей видеокарты Radeon RX 580 с плавающими частотами в Boost-режиме, для Sapphire частота ядра ограничена значением 1320 МГц. Память ускорялась до положенных 8000 МГц.

Соперником выступит видеокарта Gigabyte GV-N1060WF2OC-6GD, одна из самых простых нереференсных моделей этой серии, подробнее о ней будет рассказано в отдельном обзоре. В номинале частоты Gigabyte приводились к рекомендованному уровню, что зачастую означало средний Boost на уровне 1848 МГц или чуть ниже.

Видеоадаптер Sapphire Nitro+ RX 580 4GB Radeon RX 580 GeForce GTX 1060 6GB
Ядро Polaris 20 Polaris 20 GP106
Количество транзисторов, млн. шт 5700 5700 4400
Техпроцесс, нм 14 14 16
Площадь ядра, кв. мм 232 232 200
Количество потоковых процессоров 2304 2304 1280
Количество текстурных блоков 144 144 80
Количество блоков рендеринга 32 32 48
Частота ядра, МГц 1400 (1411) 1257–1340 1506–1708
Шина памяти, бит 256 256 192
Тип памяти GDDR5 GDDR5 GDDR5
Частота памяти, МГц 7000 8000 8000
Объём памяти, МБ 4096 8192 6144
Поддерживаемая версия DirectX 12 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт - 185 120

В таблице указаны официальные спецификации. На графиках указан полный диапазон частот, включая пиковые значения Boost.

Тестовый стенд

Конфигурация тестового стенда следующая:

  • процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • материнская плата: MSI X99S MPower (Intel X99);
  • память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
  • системный диск: Kingston SSDNow KC400 (512 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  • операционная система: Windows 10 Pro x64;
  • драйвер Radeon: AMD Adrenalin Edition 18.2.2;
  • драйвер GeForce: NVIDIA GeForce 390.77.

Методика тестирования

Тесты проведены в разрешении 1920x1080 при максимальных или близких к этому уровню настройках графики.

Assassin's Creed Origins

Для тестирования задействован встроенный игровой бенчмарк, который прогонялся по несколько раз для каждого видеоадаптера.

Выбран стандартный профиль максимального Ultra-качества.

Battlefield 1

Подобрана новая тестовая сцена на большой карте со сложным ландшафтом. Это начало второй миссии сюжетной кампании «Вперед, Савойя!». Выполнялась одинаковая последовательность действий со стрельбой и бросанием гранат. Длительность тестового эпизода 52 секунды. Не менее семи повторов.

Выбрано Ultra-качество графики. Тестирование проведено в DirectX 11 при помощи Fraps и в DirectX 12 при помощи утилиты Mirillis Action!

Call of Duty: WWII

Сравнение производительности проводилось в самом начале игры. Взвод солдат мчится на десантном судне к побережью Нормандии под огнем противника. Простой, но насыщенный визуальными эффектами эпизод. Длительность тестового отрезка 110 секунд.

Установлено наивысшее качество графики и кинематографичный режим сглаживания SMAA T2x.

Divinity: Original Sin 2

Для тестирования выполнялась идентичная последовательность действий, которая сочетает применение магии и прогулку по детализированному селению. Порядок действий отражен ниже.

Выбрано максимальное качество графики.

Elex

Тестирование проводилось при помощи Fraps в начале игры после спуска на лифте. Выполнялась прогулка по определенному маршруту, несколько повторов. Обильная растительность и яркое освещение создают хорошую нагрузку в этой простой тестовой сцене.

Максимальное качество графики для всех параметров и сглаживание SMAA.

Fallout 4

Тестирование проводилось при помощи Fraps сразу после выхода из убежища в начале игры. Совершалась небольшая прогулка по окрестностям с обилием растительности и насыщенными лучами света. Сцены с таким окружением приводят к наиболее заметным снижениям производительности. Порядок действий отражен ниже.

Выбран профиль максимального качества графики, дополнительно задействовано затенение HBAO+.

Kingdom Come: Deliverance

Тестирование проводилось при помощи Fraps в начале игры. Выполнялась пробежка от кузницы до городского рынка. В игре есть просадки при перепадах освещенности во время перехода из внешней локации в помещения, поэтому в тестовую прогулку включен такой момент. Вся последовательность действий отражена в видеролике.

Выбран профиль очень высокого качества. Ограничение по fps снималось через команду r_vsync 0 в консоли.

Middle-earth: Shadow of War

Для тестирования задействован встроенный игровой бенчмарк, который прогонялся по 5–6 раз на каждой видеокарте.

Игра имеет чрезвычайно высокие запросы к видеопамяти. Чтобы изначально не ставить наш Radeon в ущемленное положение, выбран профиль Ultra-качества, но текстуры понижены до высокого уровня.

Remothered: Tormented Fathers

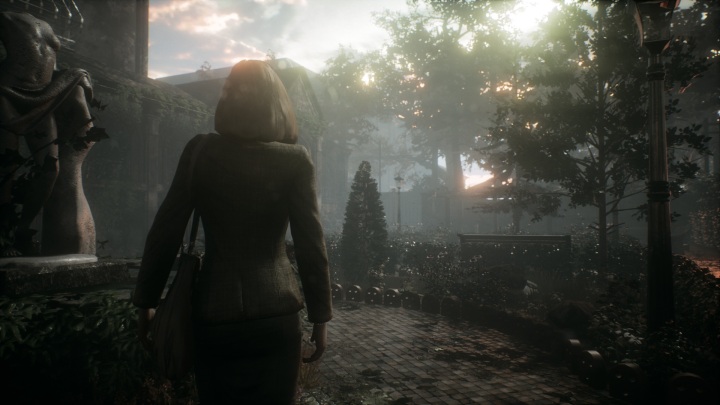

Повторялась небольшая прогулка во дворе особняка в начале игры. Несколько повторов.

Sapphire Nitro+ Radeon RX 580 4GB

Выбран стандартный профиль качества Ultra.

SpellForce 3

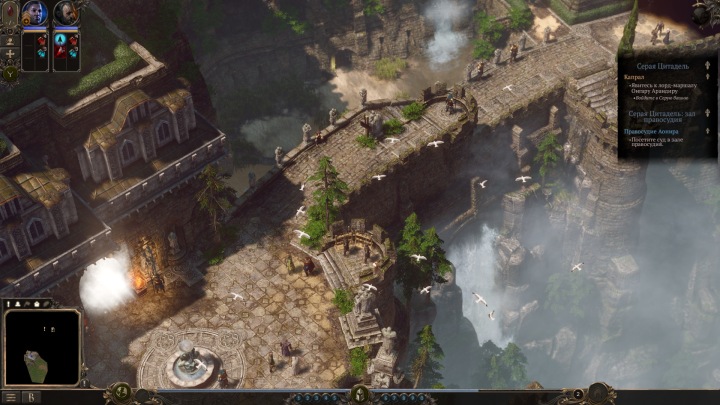

Тестирование проводилось на локации «Серая Цитадель». Это крупный детализированный уровень с множеством деталей и густым туманом у подножия скал. Выполнялась прогулка по небольшому маршруту относительного первого портала при ручном движении камеры. Выполнялось дополнительное вращение камеры вокруг одного из объектов.

Sapphire Nitro+ Radeon RX 580 4GB

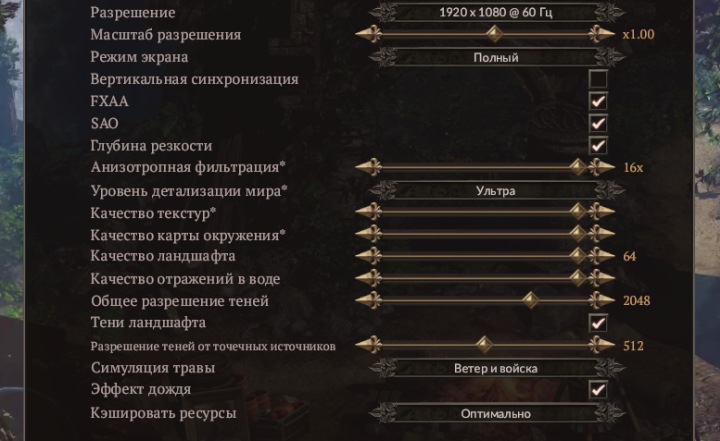

Наивысшее качество графики, все ползунки на максимум. Только разрешение теней оставлено на том уровне, что предлагает игра. Эти настройки проиллюстрированы ниже.

Sapphire Nitro+ Radeon RX 580 4GB

Subnautica

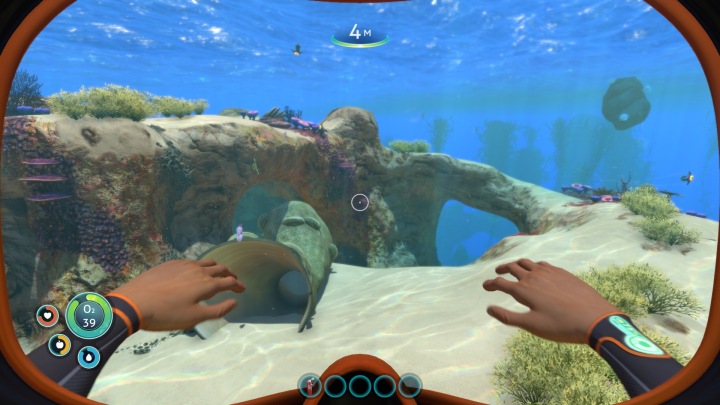

Начало игры. Совершался небольшой заплыв по начальной локации через отмели до территории с водорослями. Несколько повторов.

Sapphire Nitro+ Radeon RX 580 4GB

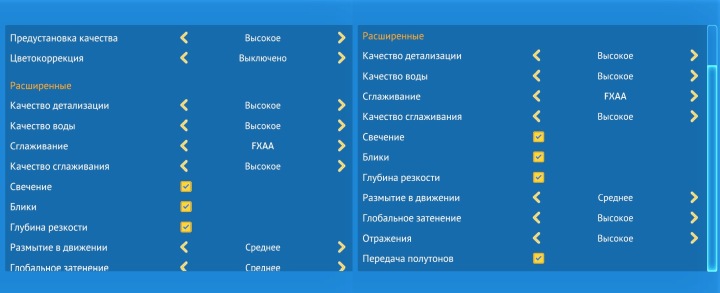

Стандартный профиль наивысшего качества High. Дополнительно повышены до максимума параметры глобального затенения и качество отражений.

Sapphire Nitro+ Radeon RX 580 4GB

The Evil Within 2

Тестирование проводилось путем переигрывания небольшого эпизода в самом начале игры, когда герой вбегает в горящее здание. Частота кадров измерялась Fraps, шесть повторов.

Выбрано наивысшее качество графики Very High.

Wolfenstein II: The New Colossus

Для тестирования выбран эпизод с перестрелкой, чтобы симулировать типовую игровую ситуацию. Мы хватаем лазерную пушку и разбираемся с группой врагов, совершая несколько попутных взрывов, выполняется стрельба из автомата.

Выбран профиль максимального качества Mein Leben! Для уменьшения загрузки памяти включено кеширование низкого уровня («Передача изображения»).

3DMark Time Spy

Тестирование при стандартных установках в режиме по умолчанию.

Результаты тестирования

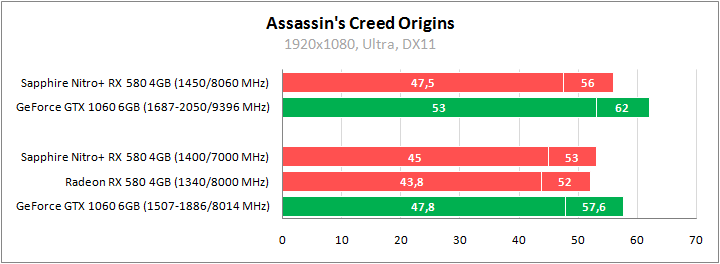

Assassin's Creed Origins

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Лучшие результаты в Assassin's Creed Origins показывает GeForce GTX 1060, а Radeon RX 580 уступает около 10%. Сравняться с конкурентом позволяет разгон. Загрузка видеопамяти приближается к 4 ГБ.

Подробнее о производительности в игре читайте в специальном тестировании.

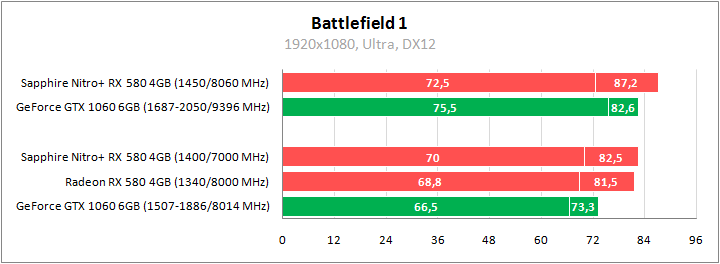

Battlefield 1

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Radeon RX 580 быстрее соперника в любой версии DirectX. При этом переход от DirectX 11 к DirectX 12 обеспечивает небольшое падение fps у всех участников. Sapphire Nitro+ при начальных частотах почти не отличается от Radeon RX 580 со стандартными частотами, прирост от разгона около 5%. Загрузка видеопамяти до 3 ГБ в DirectX 11, и до 3,2 ГБ в DirectX 12.

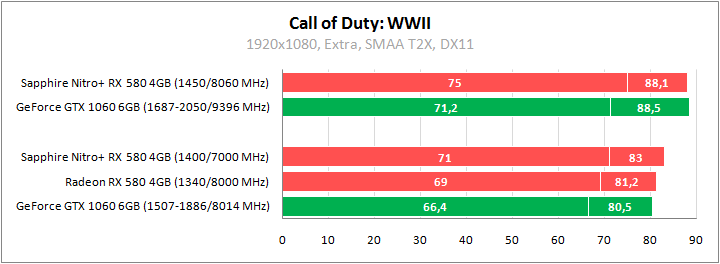

Call of Duty: WWII

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Представители AMD быстрее GeForce GTX 1060 в новом Call of Duty, хотя и с минимальной разницей. Преимущество Sapphire Nitro+ над обычной видеокартой около 2%, прирост от разгона до 6%. Что касается загрузки видеопамяти, то игра может загрузить весь доступный объем, даже на моделях с 8 ГБ, однако на производительность этот фактор влияет слабо.

Divinity: Original Sin 2

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

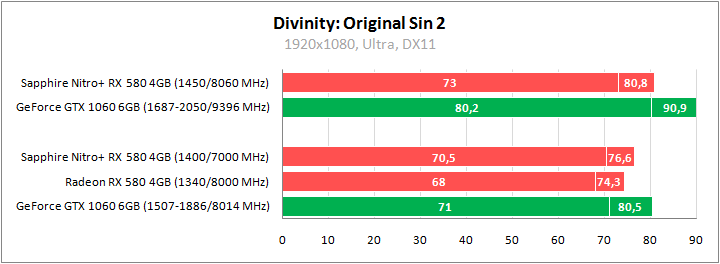

В Original Sin 2 первое место остается за GeForce GTX 1060. Аналогичную производительность видеоадаптер Sapphire показывает при максимальных частотах. В номинале он быстрее обычного Radeon RX 580 на 3%.

Подробнее о производительности в игре читайте в специальном тестировании.

Elex

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

После ряда обновлений игра немного изменилась визуально, поменялась общая цветовая гамма, меньше задействуется эффект глубины резкости, больше дождя. В итоге полученные результаты могут отличаться от тех, что были в первом тестировании в данной игре. Очень близкие показатели у Sapphire и GeForce GTX 1060, обычный Radeon RX 580 чуть слабее. В разгоне отставание от соперника NVIDIA более явное. Загрузка видеопамяти в тестовой сцене 3,1 ГБ.

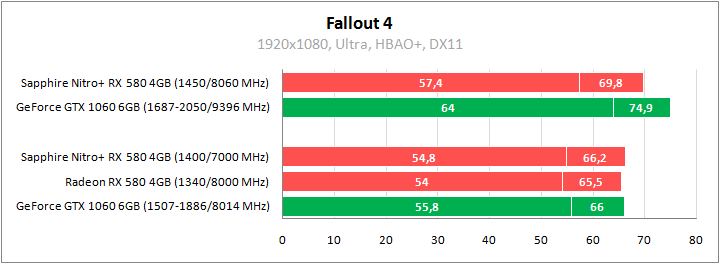

Fallout 4

Sapphire Nitro+ Radeon RX 580 4GB

После добавления HD-текстур в Fallout 4 мы долго получали нестабильные результаты на решениях AMD, но наконец-то производительность на Radeon стабилизировалась, и вырос минимальный fps. Это хороший повод провести повторное сравнение.

Sapphire Nitro+ Radeon RX 580 4GB

Теперь разница между Radeon RX 580 и GeForce GTX 1060 минимальная, а Sapphire вполне сопоставим с соперником. В разгоне у GeForce GTX 1060 уже явное преимущество.

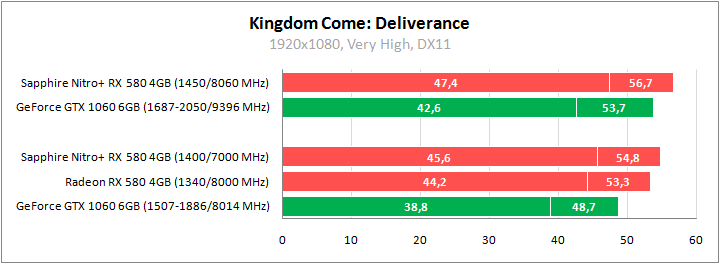

Kingdom Come: Deliverance

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

В этой новой игре лидирует Radeon RX 580, обгоняя GeForce GTX 1060 на 9–13%. Sapphire быстрее еще на 3%, разгон обеспечивает примерно такое же ускорение. Во время тестовой прогулки загружалось 2 ГБ видеопамяти.

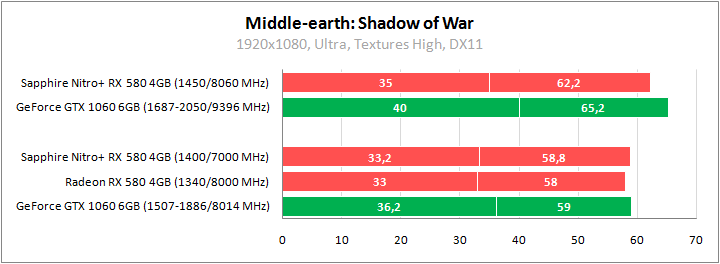

Middle-earth: Shadow of War

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Ultra-текстуры критично бьют по производительности Radeon RX 580 с 4 ГБ, что было видно в нашем специальном тестировании. Сочетание максимальных настроек графики с обычными текстурами высокого качества даются намного проще — отставание от GeForce GTX 1060 лишь несколько процентов. Результаты Sapphire почти не отличаются от стандартной версии Radeon RX 580. Прирост от разгона до 6%.

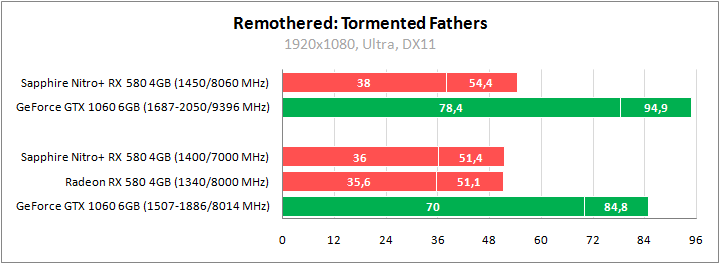

Remothered: Tormented Fathers

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Колоссальный разрыв между участниками. У GeForce GTX 1060 серьезный отрыв от конкурента. Оптимизации под Radeon RX тут нет от слова совсем. Загрузка видеопамяти едва превышает 2 ГБ.

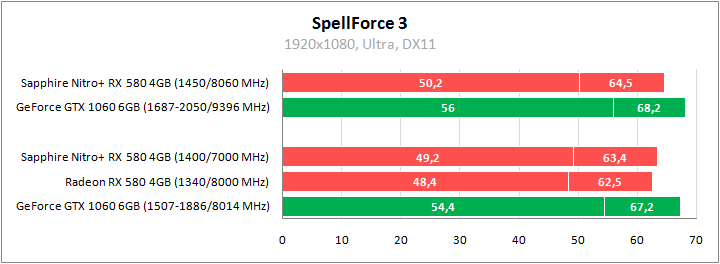

SpellForce 3

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Самая красивая стратегическая игра прошлого года. И лучшие показатели демонстрирует GeForce GTX 1060, обгоняя Radeon RX 580 на 7–12%. Sapphire выигрывает у собрата пару процентов и крайне слабо реагирует на дополнительный разгон. Игра задействует 4 ГБ видеопамяти в тестовой сцене.

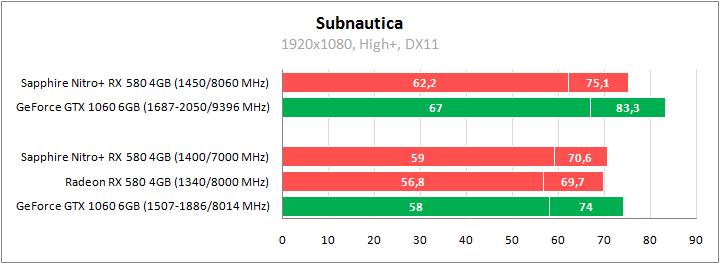

Subnautica

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Симпатичная игра про выживание в открытом мире с умеренными системными требованиями. Все участники показали высокий fps, но представители AMD немного проиграли GeForce GTX 1060. Разница между двумя Radeon RX 580 минимальная, ускорение от разгона на привычном уровне 5–6%.

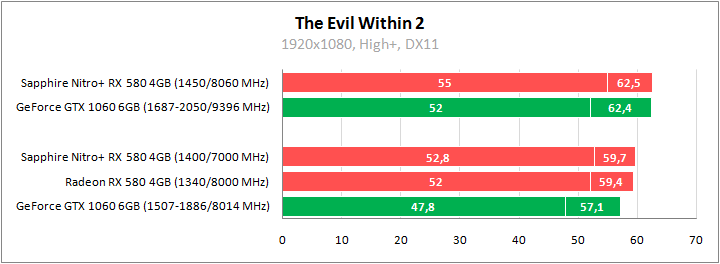

The Evil Within 2

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Результаты выше, чем в первых наших тестах, но это справедливо для обоих соперников. Radeon RX 580 быстрее GeForce GTX 1060 на 4–9%, в разгоне преимущество меньше.

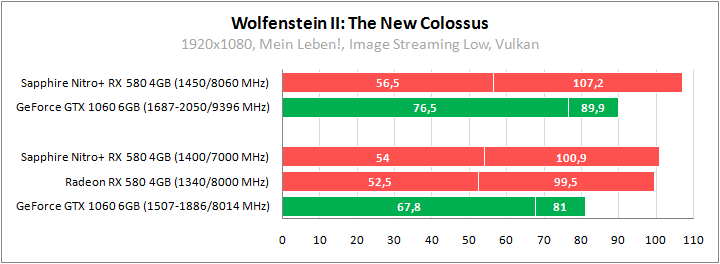

Wolfenstein II: The New Colossus

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

В Wolfenstein 2 уверенно лидирует Radeon RX 580, однако серьезное преимущество по среднему fps сочетается с отставанием по минимальному показателю. Стоит отметить, что и эти показатели несколько выше тех, что мы получали ранее, вероятно, благодаря новому драйверу. В итоге же оба видеоадаптера позволяют играть с полным комфортом при высокой частоте кадров. При выбранных настройках в тестовой перестрелке загрузка памяти около 3,8 ГБ.

Подробнее о производительности в игре читайте в специальном тестировании.

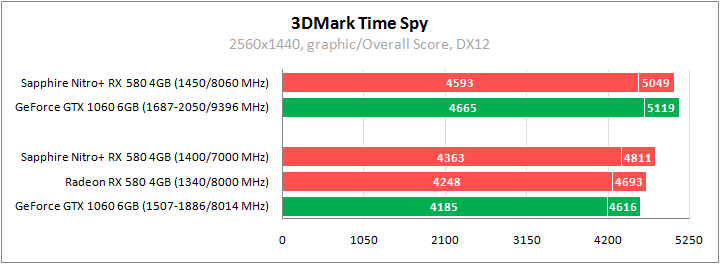

3DMark Time Spy

Sapphire Nitro+ Radeon RX 580 4GB

Sapphire Nitro+ Radeon RX 580 4GB

Radeon RX 580 выигрывает у GeForce GTX 1060 с разницей в 1,5%. Sapphire быстрее еще на 2,7%, а разгон придает ускорение в 5%.

Выводы

Вначале подведем общие итоги. Есть современные игры, которые легко используют более 4 ГБ видеопамяти, но в данном сравнении мы старались компенсировать это. Например, в Middle-earth: Shadow of War задействованы обычные текстуры. Так что полученные результаты позволяют провести общее сравнение Radeon RX 580 и GeForce GTX 1060 без оглядки на память или с минимальным учетом этого фактора. У Radeon RX 580 победа в шести приложениях из 14 и зачастую небольшое отставание в других играх. В разгоне GeForce GTX 1060 немного укрепляет позиции, но это частная ситуация — надо учитывать специфику сравниваемых экземпляров и небольшой разгон памяти у нашего Radeon.

Видеокарта Sapphire Nitro+ Radeon RX 580 4GB кроме уменьшенного объема памяти предлагает и необычное сочетание частот. Заводской разгон ядра сочетается с пониженной частотой модулей памяти GDDR5. Однако при 1400/7000 МГц карта на пару процентов быстрее обычной версии с частотами 1340/8000 МГц. Другое дело, что потенциал самих микросхем памяти невысок, и разогнать их удается как раз до положенных 8000 МГц. Ограниченный разгон памяти может стать сдерживающим фактором, если вы хотите выжать максимальную производительность из Sapphire Nitro+. Весомым плюсом видеокарты является мощное охлаждение и качественная печатная плата с усиленным питанием. Стоит отметить тщательный подход к охлаждению VRM, где даже бэкплейт используется в качестве дополнительного радиатора. В целом это отличная видеокарта с одним недостатком — пониженной частотой памяти. Причем последнее легко компенсируется разгоном. Также видеокарта с такими характеристиками памяти теряет привлекательность для майнеров, что в теории должно сделать ее доступнее для рядового покупателя. В реальности, увы, раскупают и эти Sapphire.
