Бюджетные видеокарты AMD: Radeon HD 5550, Radeon HD 5570 и Radeon HD 5670

ASUS EAH5570/DI/1GD3(LP)

Видеокарта ASUS поставляется в маленькой компактной коробке.

ASUS EAH5570/DI/1GD3(LP)

Комплект поставки включает:

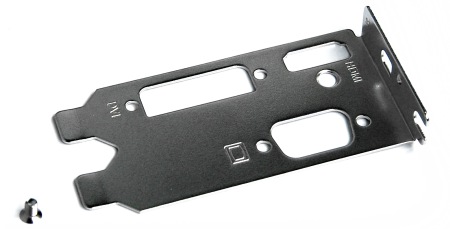

  • дополнительная низкопрофильная заглушка;
  • диск с драйверами;
  • инструкции.
ASUS EAH5570/DI/1GD3(LP)

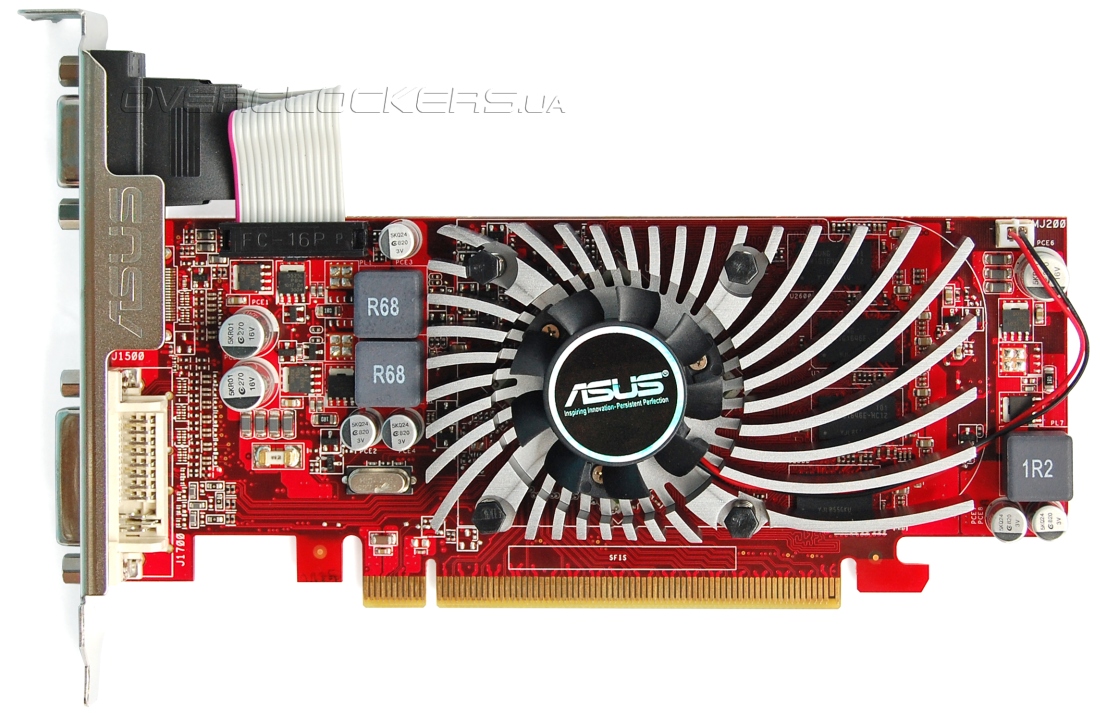

Данная модель имеет низкопрофильное исполнение. Разъем D-Sub подключается отстегивающимся шлейфом. Система охлаждения довольно скромная.

ASUS EAH5570/DI/1GD3(LP)

ASUS EAH5570/DI/1GD3(LP)

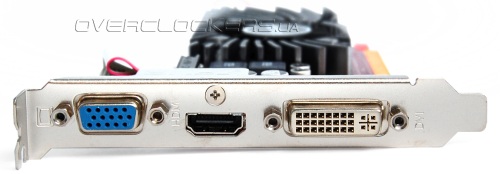

Набор разъемов типовой: DVI, D-Sub и HDMI.

ASUS EAH5570/DI/1GD3(LP)

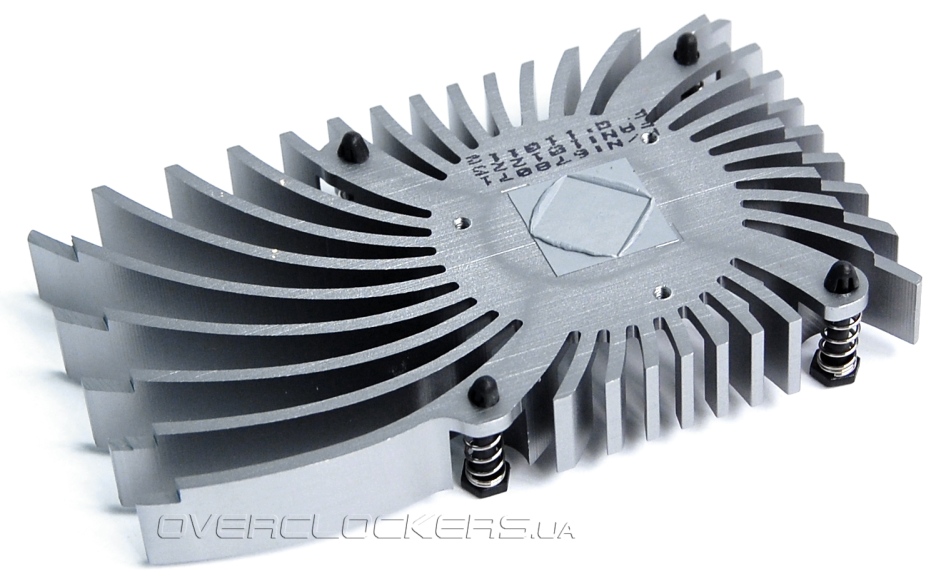

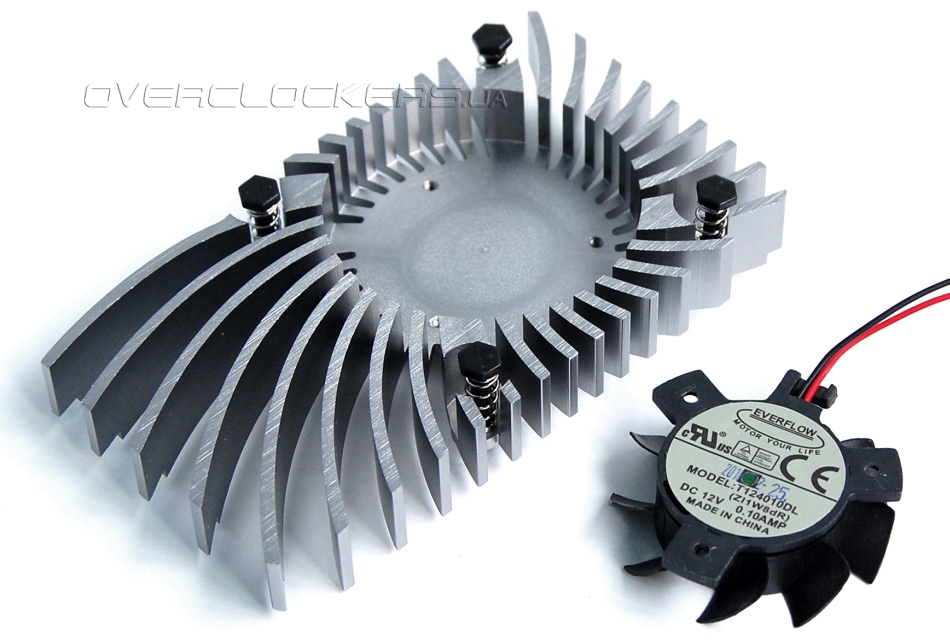

Алюминиевый радиатор с загнутыми «лепестками» крепится простыми пластиковыми защелками.

ASUS EAH5570/DI/1GD3(LP)

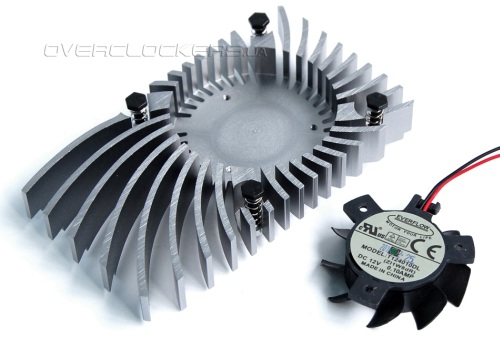

Крошечный вентилятор имеет диаметр 40 мм (диаметр лопастей 35 мм).

ASUS EAH5570/DI/1GD3(LP)

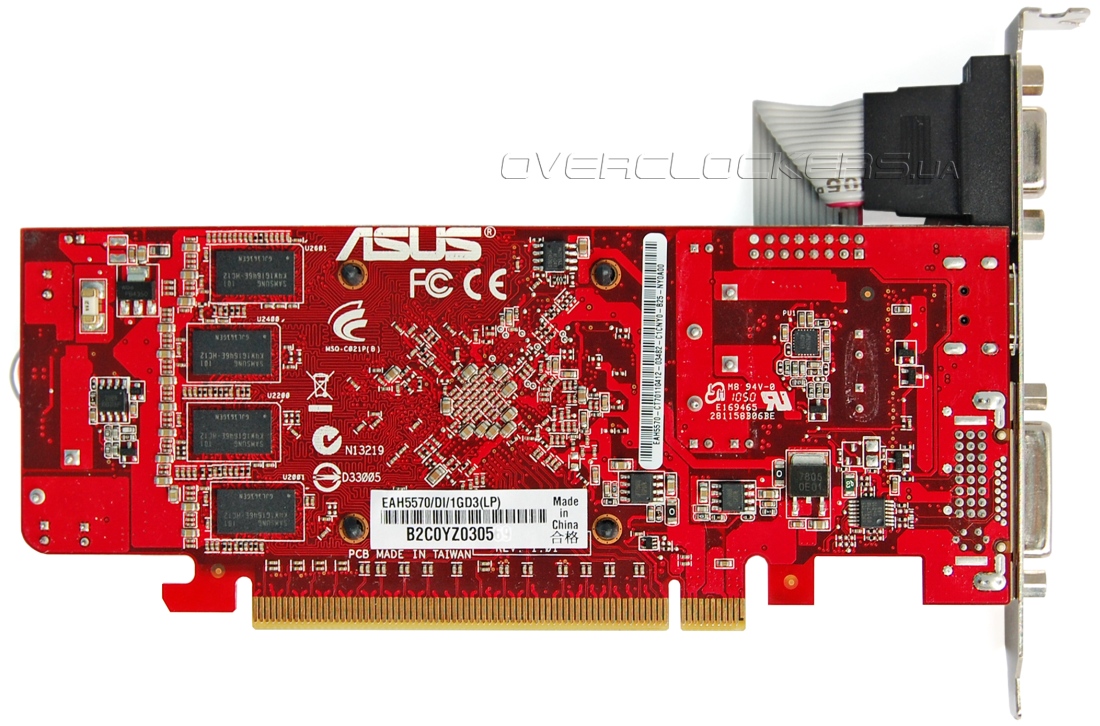

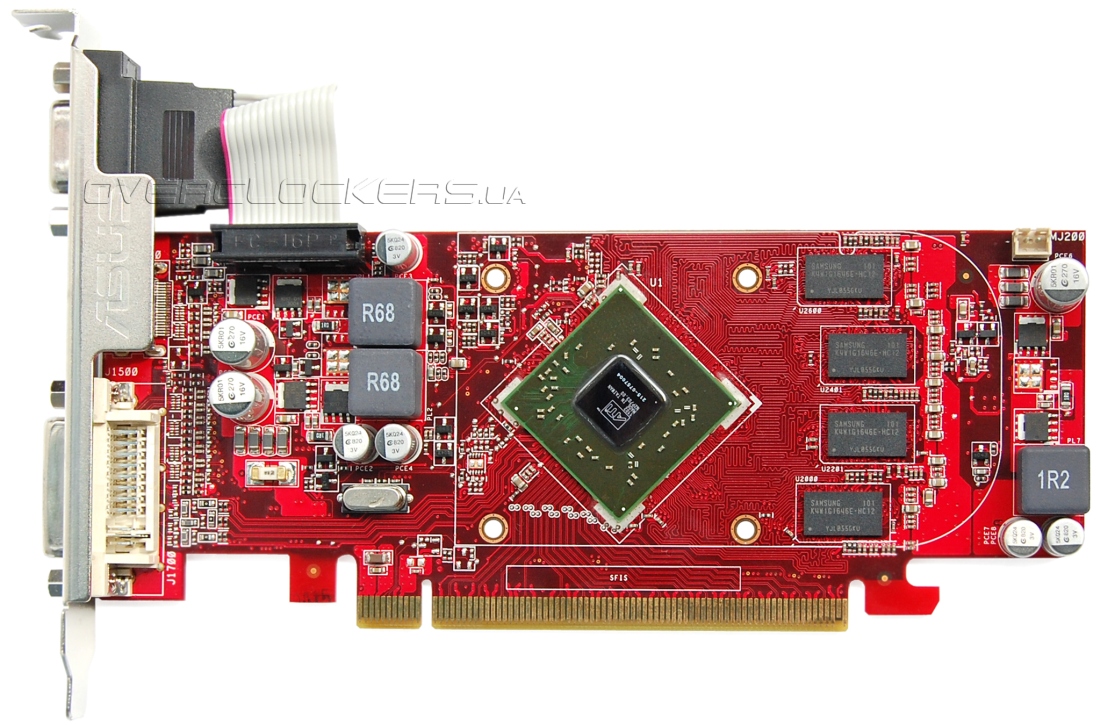

Взглянем теперь на дизайн платы. Она хоть и компактная, но имеет более сложную схемотехнику в сравнении с HIS HD 5550. Используются высококачественные компоненты, которые применяются и в более дорогих изделиях ASUS.

ASUS EAH5570/DI/1GD3(LP)

ASUS EAH5570/DI/1GD3(LP)

Система питания GPU включает две фазы под управлением контроллера uP6205.

uP6205

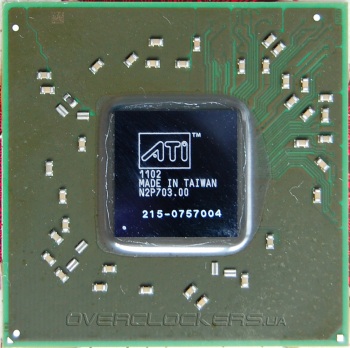

В HD 5570 используется полноценный процессор Redwood со всеми активными 400 потоковыми процессорами и 20 текстурными блоками.

Redwood

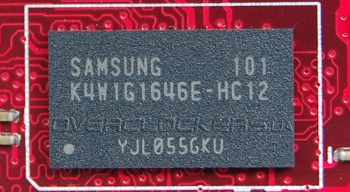

Карта оснащена одним гигабайтом видеопамяти. Восемь микросхем распаяны с двух сторон платы. Согласно маркировке чипы Samsung K4W1G1646E-HC12 рассчитаны на рабочую частоту в 1600 МГц. Точно такие же мы видели у Inno3D GeForce GT 430 и ASUS ENGT240/DI/1GD3/A.

Samsung K4W1G1646E-HC12

Рабочие частоты ASUS EAH5570/DI/1GD3(LP) равны 650/1600 МГц для ядра и памяти. В простое они снижаются до 157/400 МГц.

ASUS EAH5570/DI/1GD3(LP)

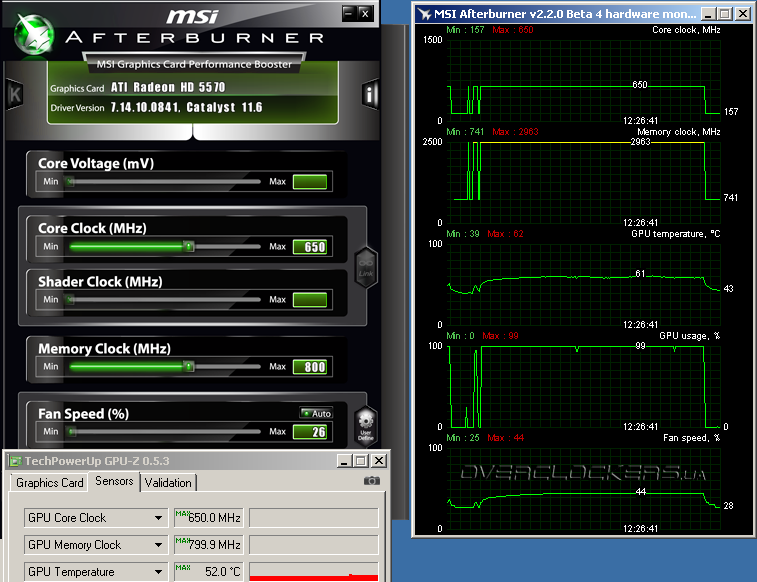

Кстати, у данной карты по какой-то причине неправильно отображалась частота памяти в MSI Afterburner, хотя с другими Radeon у программы не было проблем. В игровом режиме температура ядра не превышала 62 °C согласно данным MSI Afterburner, GPU-Z показывал 52 °C. Первое значение ближе к правде. Уровень шума к нашему удивлению оказался невысоким, хотя мы ожидали, что крошечный вентилятор будет работать на очень высоких оборотах.

ASUS EAH5570/DI/1GD3(LP)

Карта продемонстрировала хороший разгонный потенциал.

ASUS EAH5570/DI/1GD3(LP)

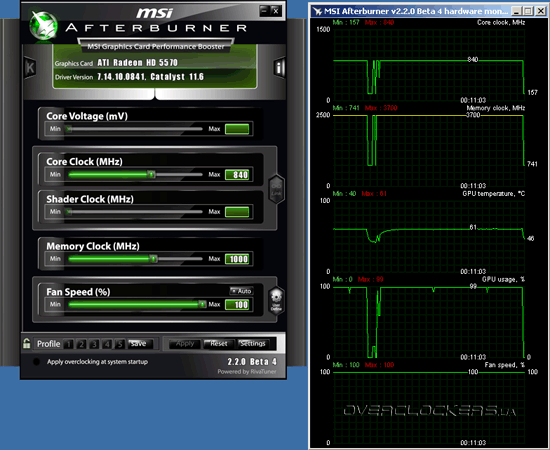

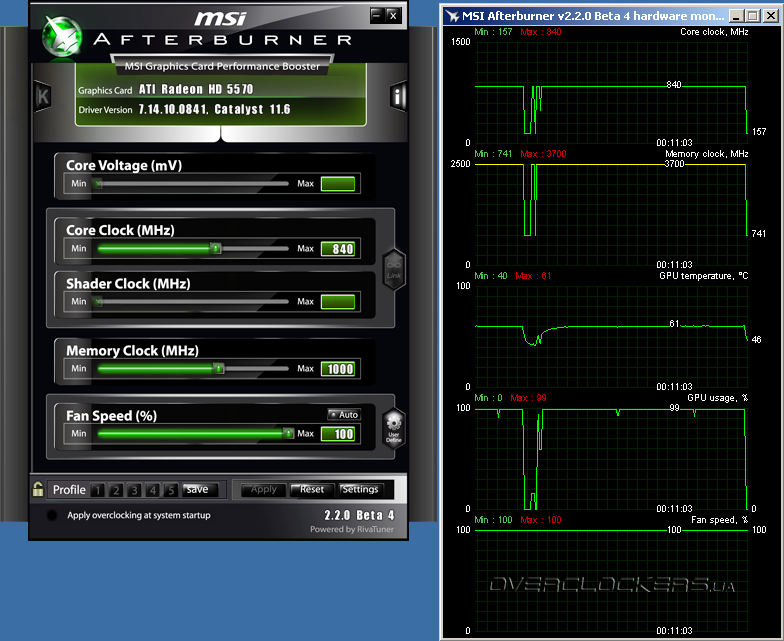

Мы смогли добиться стабильности на частотах 840/2000 МГц при максимальных оборотах обдувающего вентилятора. Итого получен прирост по частоте в 29% для ядра и 25% для памяти.
