Обзор и тестирование видеокарты ASUS GTX770-DC2OC-2GD5

Недавно выпущенные модели GeForce семисотой серии стали очередными вариациями на базе чипа-долгожителя GK104. Самые явные изменения — подросшие рабочие частоты и новый GPU Boost 2.0. Все это обусловило и возросшие требования к охлаждению. Вот только позиционирование новых продуктов несколько иное — они изначально дешевле. Поэтому вместо усиления конструкции охлаждения многие производители пошли по пути упрощения для снижения себестоимости конечных продуктов. Карта ASUS GTX770-DC2OC-2GD5 является примером такого подхода. Если нереференсные ASUS GeForce GTX 680 оснащались громадной трехслотой системой охлаждения, то старшая версия GeForce GTX 770 от этого же производителя охлаждается более простым кулером, ранее устанавливавшимся на GeForce GTX 670 и GeForce GTX 660 Ti. Сказалось ли такая замена на итоговых характеристиках, мы сейчас и выясним.


ASUS GTX770-DC2OC-2GD5

Знакомство с новинкой начнем с осмотра упаковки. Крупная коробка выполнена уже в традиционном для ASUS дизайне.

ASUS GTX770-DC2OC-2GD5

Комплект поставки следующий:
  • переходники питания с двух PCI-E 6 pin на PCI-E 8 pin;
  • диск с программным обеспечением;
  • инструкция.

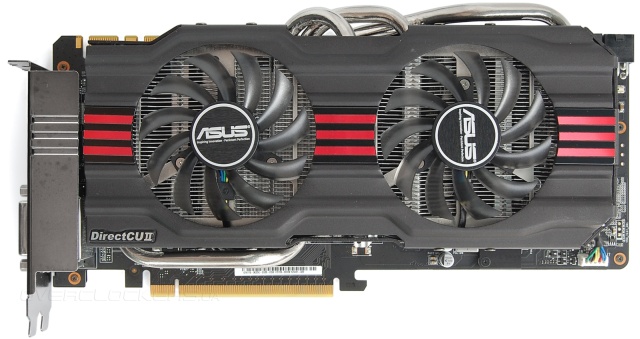

Внешне видеоадаптер действительно ничем не напоминает ASUS GTX680-DC2O-2GD5 и других родственников старой серии, зато похож на GTX670-DC2T-2GD5 и другие модификации GeForce GTX 670. Но лишь похож, потому как плата явно больше, следовательно, и дизайн PCB сложнее.

ASUS GTX770-DC2OC-2GD5

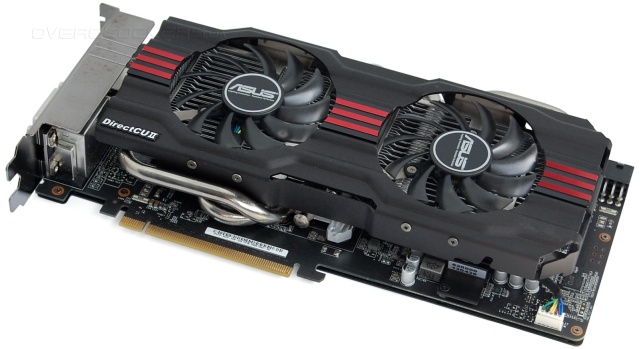

Охлаждается адаптер двухслотовой версией кулера DirectCU II. Сбоку выглядывают толстые тепловые трубки. Зона над видеоразъемами прикрыта металлическими «козырьком».

ASUS GTX770-DC2OC-2GD5

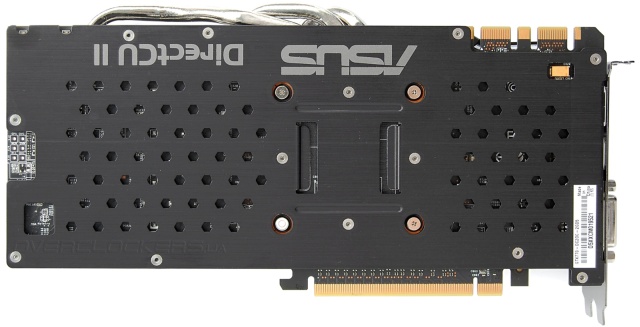

Обратная сторона карты полностью накрыта перфорированной пластиной. Этот конструктивный элемент придает жесткость, предотвращая деформацию текстолита под весом кулера. А вот в качестве радиатора, как можно было бы подумать изначально, эта пластина не выступает. На внутреннюю ее поверхность даже нанесена диэлектрическая пленка.

ASUS GTX770-DC2OC-2GD5

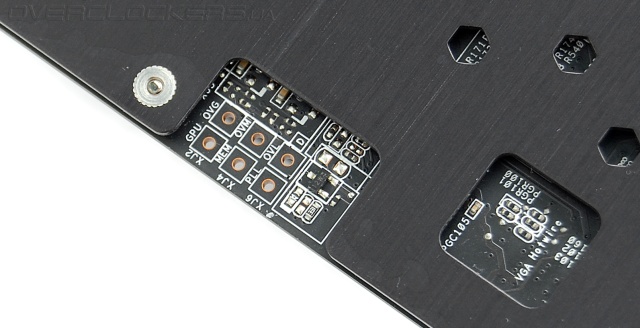

На небольшой открытой площадке имеется группа контактов для реализации технологии аппаратного контроля и мониторинга параметров VGA Hotwire при подключении через эти контакты видеокарты к системным платам ASUS ROG.

ASUS GTX770-DC2OC-2GD5

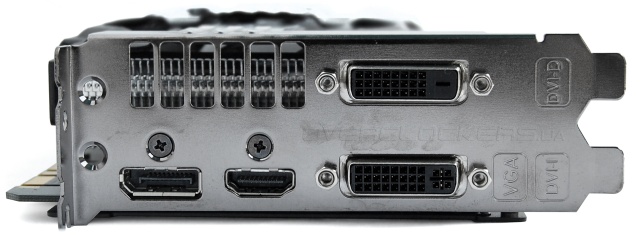

Набор интерфейсных разъемов стандартный: DisplayPort, HDMI и два DVI.

ASUS GTX770-DC2OC-2GD5

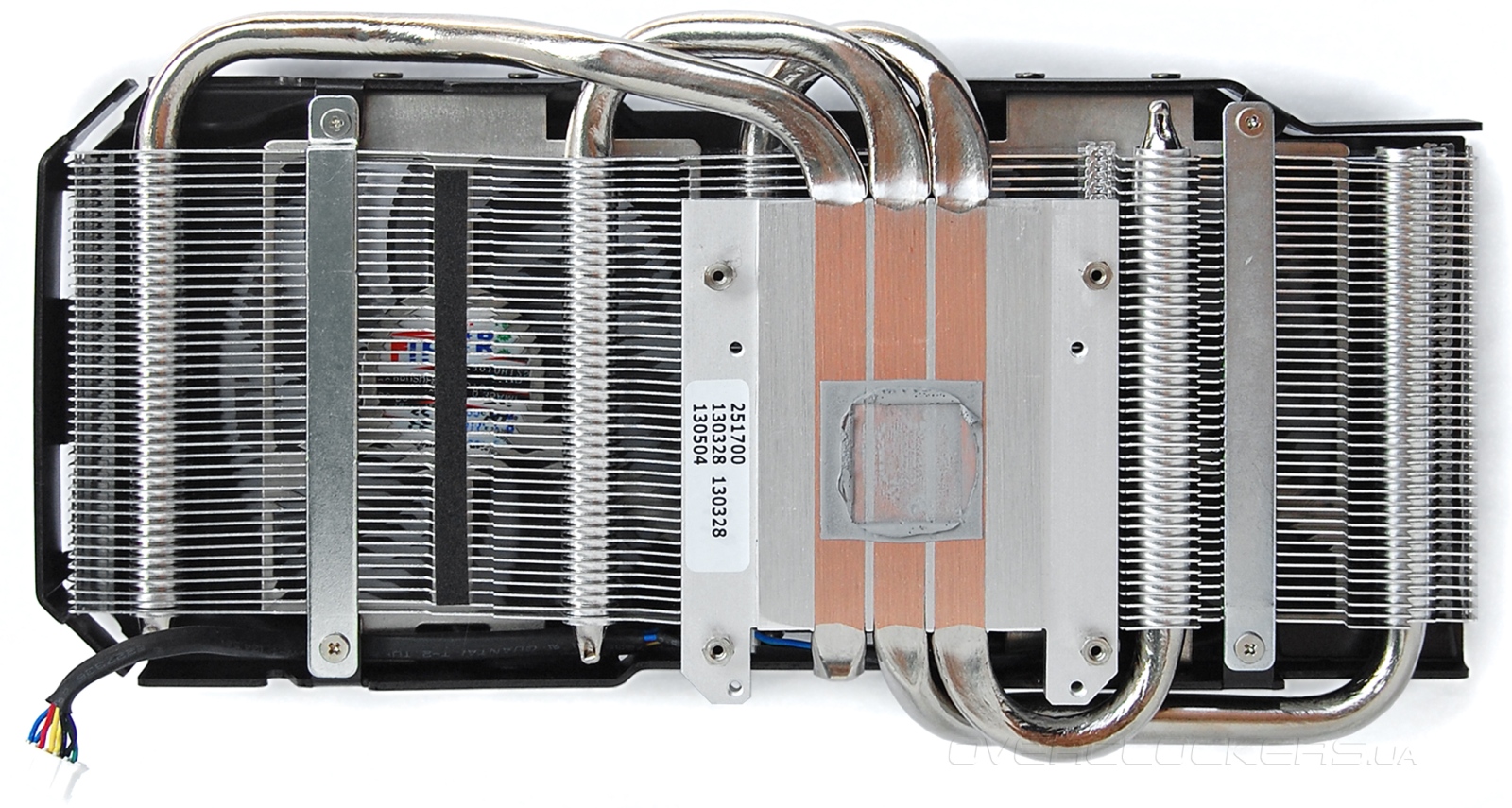

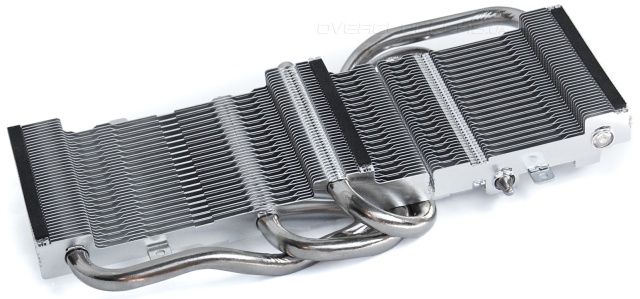

Кулер насчитывает три толстые тепловые трубки, которые, изгибаясь, пронизывают массив тонких алюминиевых пластин, плотно подогнанных друг к другу. Благодаря технологии прямого контакта поверхность трубок напрямую соприкасается с поверхностью кристалла, что обеспечивает максимально эффективный отвод тепла.

ASUS GTX770-DC2OC-2GD5

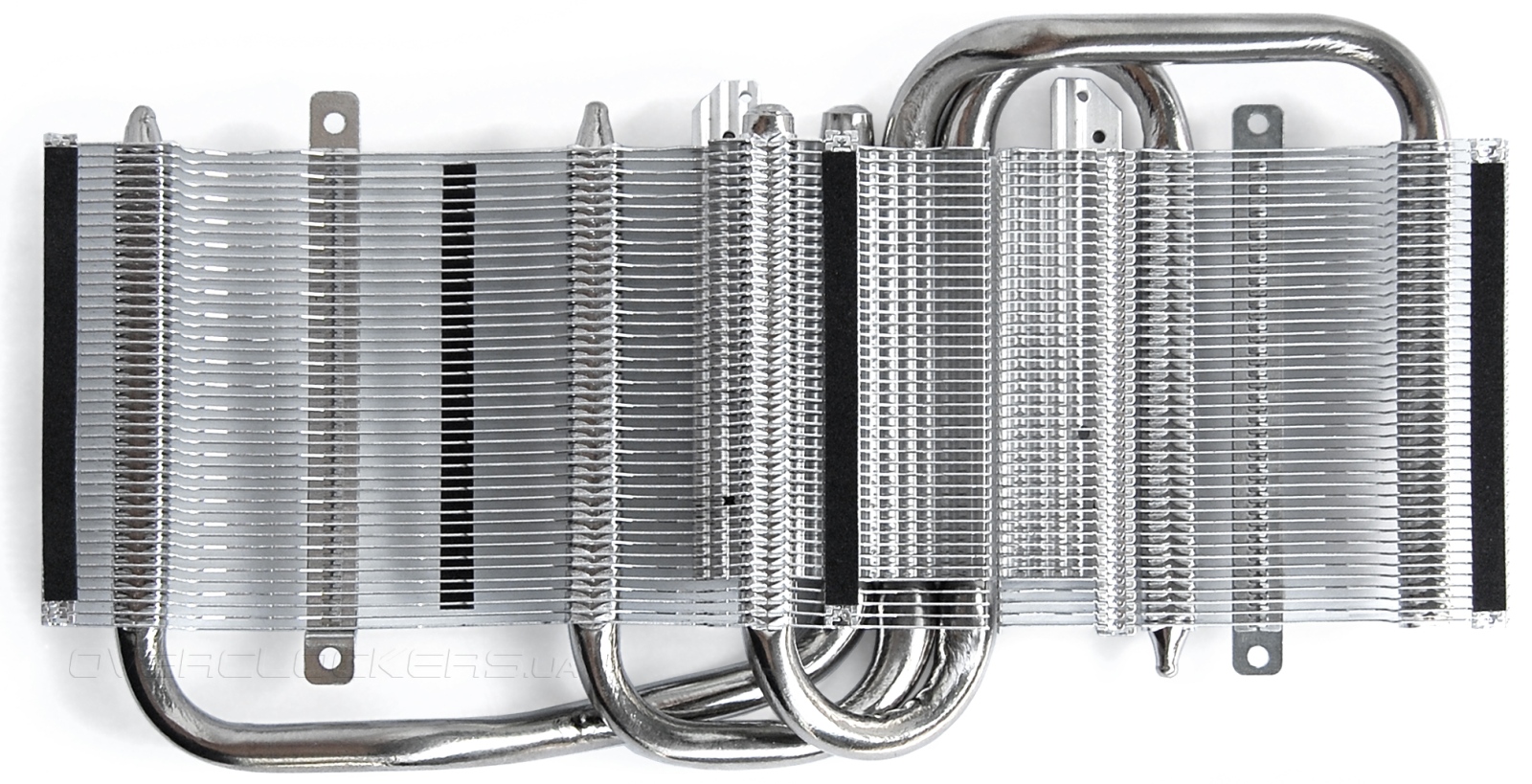

Конструкция хорошо знакома нам по картам ASUS GTX 670/660. Никаких изменений нет.

ASUS GTX770-DC2OC-2GD5

ASUS GTX770-DC2OC-2GD5

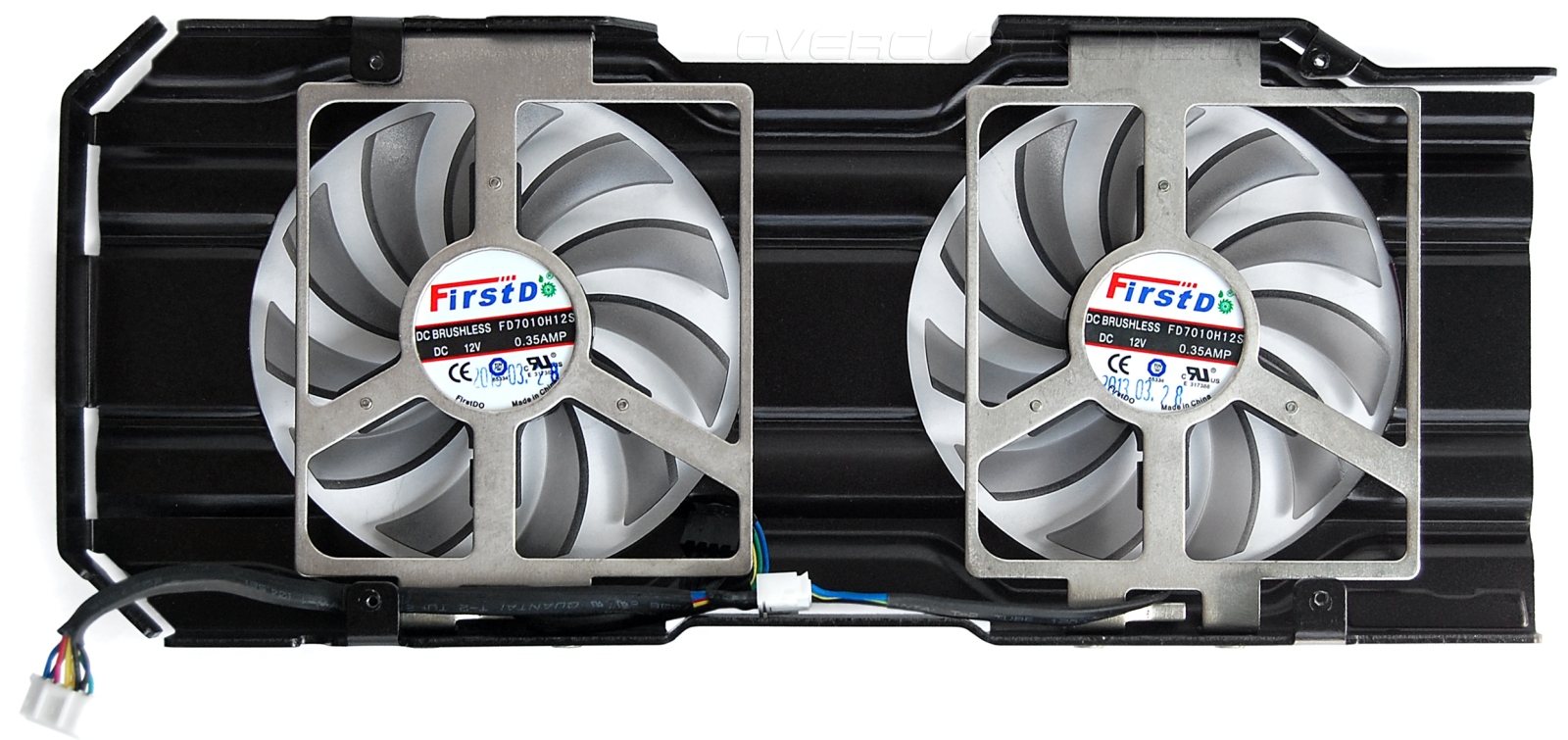

Сверху на радиатор прикручивается металлический кожух с парой вентиляторов FirstD FD7010H12S диаметром 80 мм. На фоне MSI N770 TF 2GD5/OC с парой 100-мм вентиляторов данное решение конечно выглядит скромно.

ASUS GTX770-DC2OC-2GD5

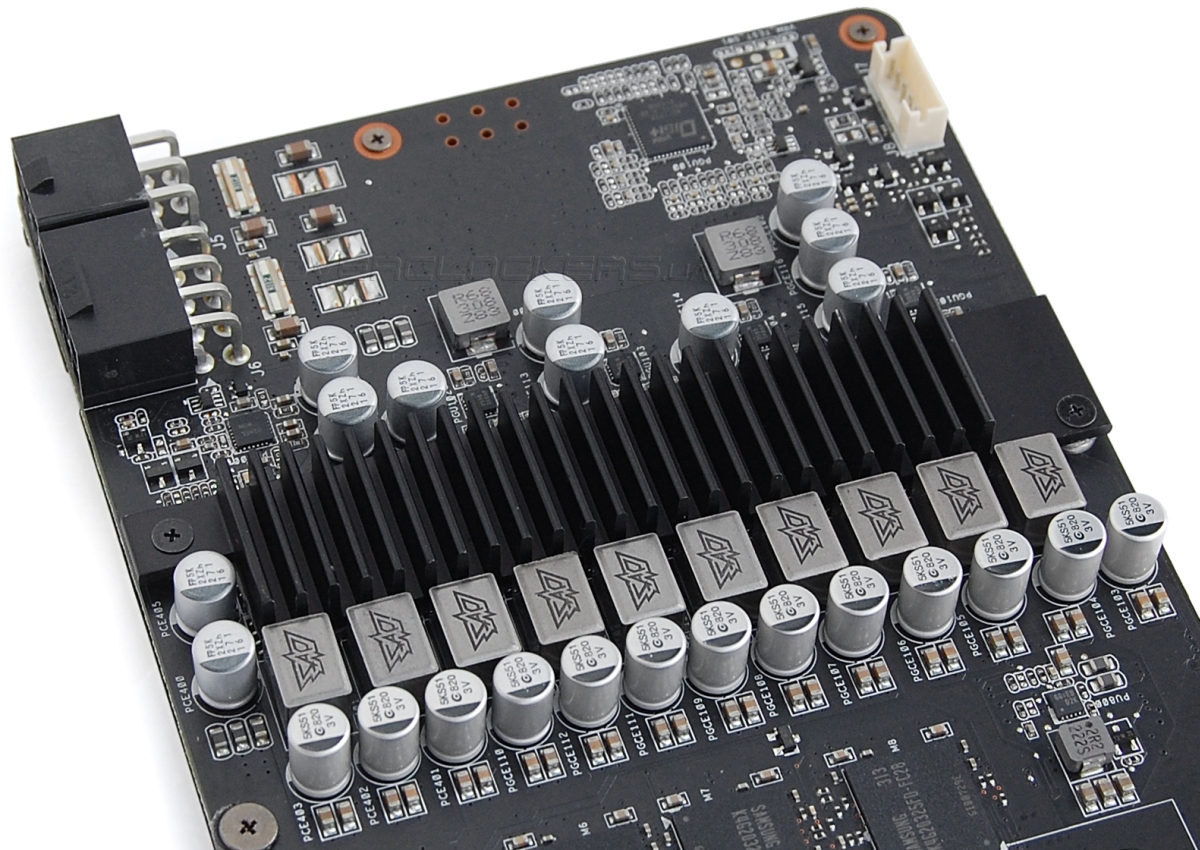

Свой радиатор имеется и у силовых компонентов узла питания.

ASUS GTX770-DC2OC-2GD5

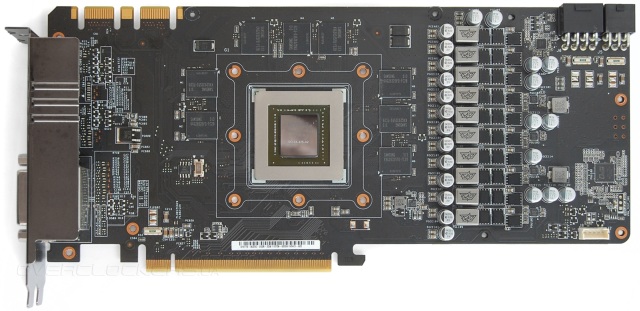

На дизайне платы, в отличие от охлаждения, экономить не стали. Перед нами копия старых флагманов ASUS — GTX680-DC2O-2GD5 и GTX680-DC2T-2GD5.

ASUS GTX770-DC2OC-2GD5

ASUS GTX770-DC2OC-2GD5

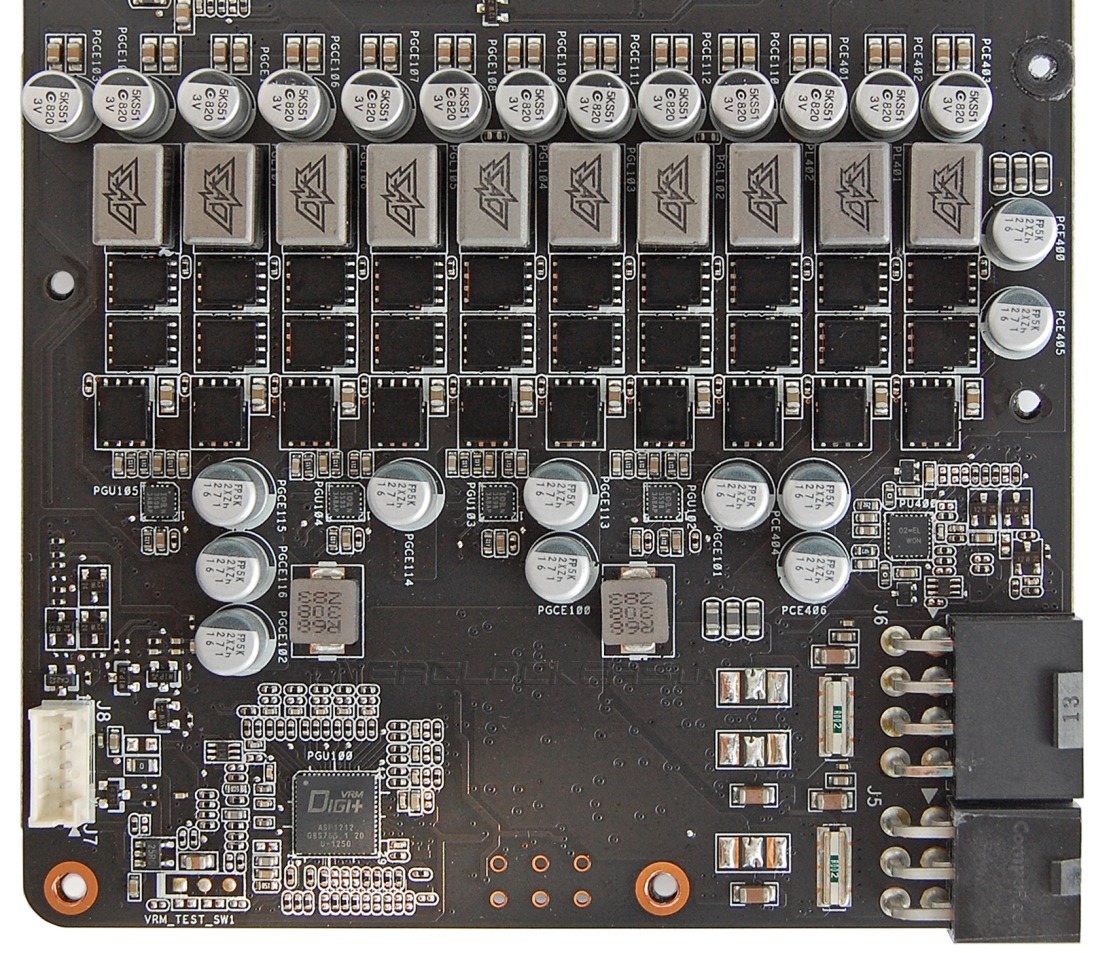

Реализован восьмифазный преобразователь напряжения GPU под управлением контроллера DIGI+ ASP1212. Подсистема питания памяти использует две фазы. Питание подключается к шести- и восмьмиконтактному разъемам.

ASUS GTX770-DC2OC-2GD5

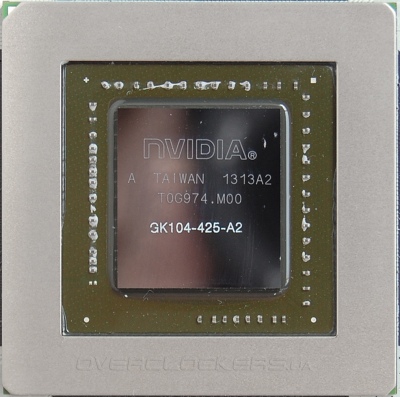

Графический чип GK104-425-A2 окружен защитной рамкой.

GK104-425-A2

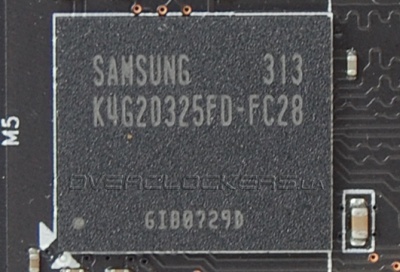

Два гигабайта памяти набраны восемью микросхемами Samsung K4G20325FD-FC28.

Samsung K4G20325FD-FC28

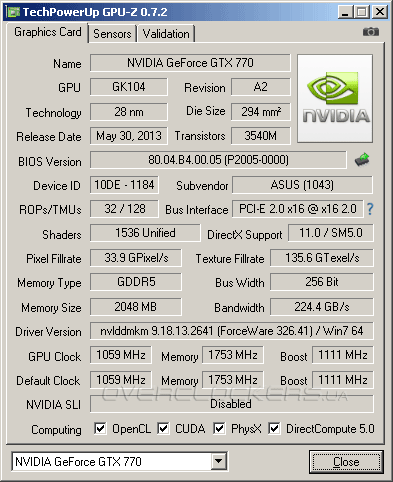

На данный момент GTX770-DC2OC-2GD5 — топовая версия GeForce GTX 770 от ASUS. Это предполагает повышенные рабочие частоты. Однако заводской разгон очень скромный. Базовая частота ядра повышена с рекомендованных 1045 МГц до 1059 МГц при Boost Clock 1111 МГц. Память вообще обошлась без коррекции частот и функционирует при эффективном значении 7010 МГц.

ASUS GTX770-DC2OC-2GD5

Утилита GPU-Z оценила параметр ASIC Quality в 79,9%.

ASUS GTX770-DC2OC-2GD5

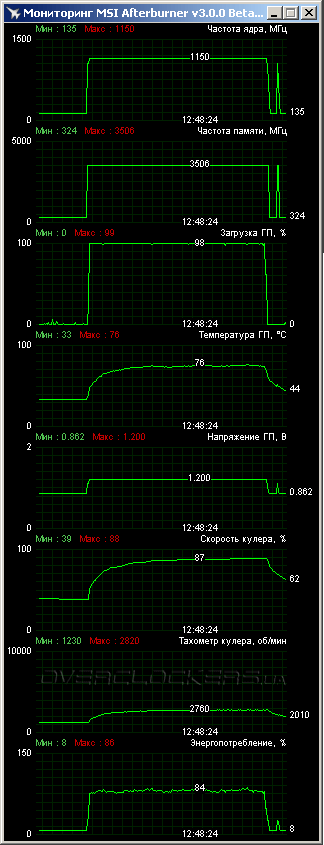

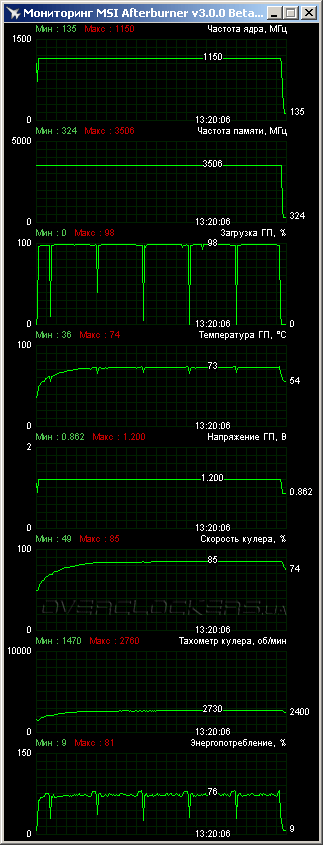

Реальная частота GPU в режиме Boost все время держалась на уровне 1150 МГц. В тяжелом графическом тесте Unigine Valley benchmark температура ядра не превысила 76 °C при 25 °C в помещении. Результат хороший, если вспомнить, что у референсных GeForce GTX 680 нормальная рабочая температура 81 °C. А тут рабочие частоты выше, а нагрев меньше.

ASUS GTX770-DC2OC-2GD5

Недавно рассмотренный видеоадаптер MSI N770 TF 2GD5/OC был холоднее лишь на несколько градусов. Вот только у MSI еще одно важное преимущество — низкие обороты вентиляторов. У ASUS скорость вращения доходит до 2800 об/мин. Это очень много. Мы не раз отмечали тихий нрав вентиляторов FirstD в продуктах ASUS. Поэтому итоговый уровень шума все же можно оценить как средний благодаря мягкому характеру звучания.

В простых играх карта греется на пару градусов меньше, а скорость вентиляторов ниже примерно на 100 об/мин. Это наглядно видно по графику нагрузки в GRID 2.

ASUS GTX770-DC2OC-2GD5

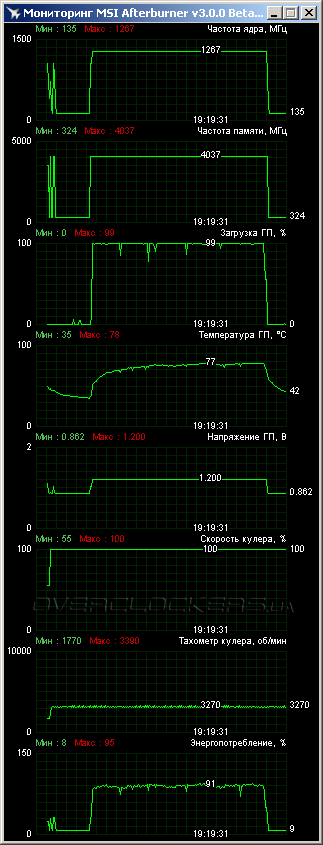

Разогнать графический процессор удалось до 1267 МГц в Boost при базовом значении 1189 МГц. Память стабильно заработала на 8074 МГц. Это выше результатов упоминавшегося видеоадаптера MSI N770 TF 2GD5/OC. В целом же, результат по GPU не рекордный. Среди GeForce GTX 680 нам попадались модели и с более высокими показателями. А вот по частотам памяти представители шестисотой серии однозначно слабее.

ASUS GTX770-DC2OC-2GD5

Для такого режима мы повышали обороты обдувающих вентиляторов до максимума, что приводило к еще большему шуму. Так что практическая реализация всего разгонного потенциала без замены охлаждения будет невозможна.

ASUS GTX770-DC2OC-2GD5
