Обзор и тестирование видеокарты ASUS GTX680-DC2O-2GD5

На днях компания NVIDIA представила GeForce GTX 770, который является немного разогнанной версией бывшего флагмана шестисотой серии. Можно было бы сказать, что дни GeForce GTX 680 уже полностью сочтены и этому бойцу пора на пенсию. Но в данном обзоре мы убедимся, что старую гвардию рано списывать со счетов. Некоторые GeForce GTX 680 могут оказаться для покупателя интереснее, чем обновленный GeForce GTX 770.

В прошлом году нами рассматривалась топовая оверклокерская версия GeForce GTX 680 от ASUS — GTX680-DC2T-2GD5. Нынешний герой, ASUS GTX680-DC2O-2GD5, мало отличается от знакомого нам флагмана. Как мы увидим, это практически близнецы-братья за исключением разных заводских частот и одной буквы в названии моделей.


ASUS GTX680-DC2O-2GD5

Начнем с традиционного осмотра упаковки. Коробка стандартная, большая. На лицевой стороне имеется изображение кулера. Крупная надпись сразу информирует нас, что частота Boost Clock повышена до 1084 МГц.

ASUS GTX680-DC2O-2GD5

Комплект поставки следующий:
  • переходник питания с двух PCI-E 6pin на PCI-E 8pin;
  • мостик SLI;
  • диск с программным обеспечением;
  • инструкция.

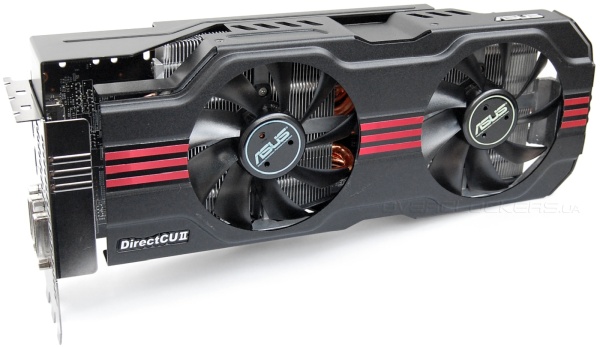

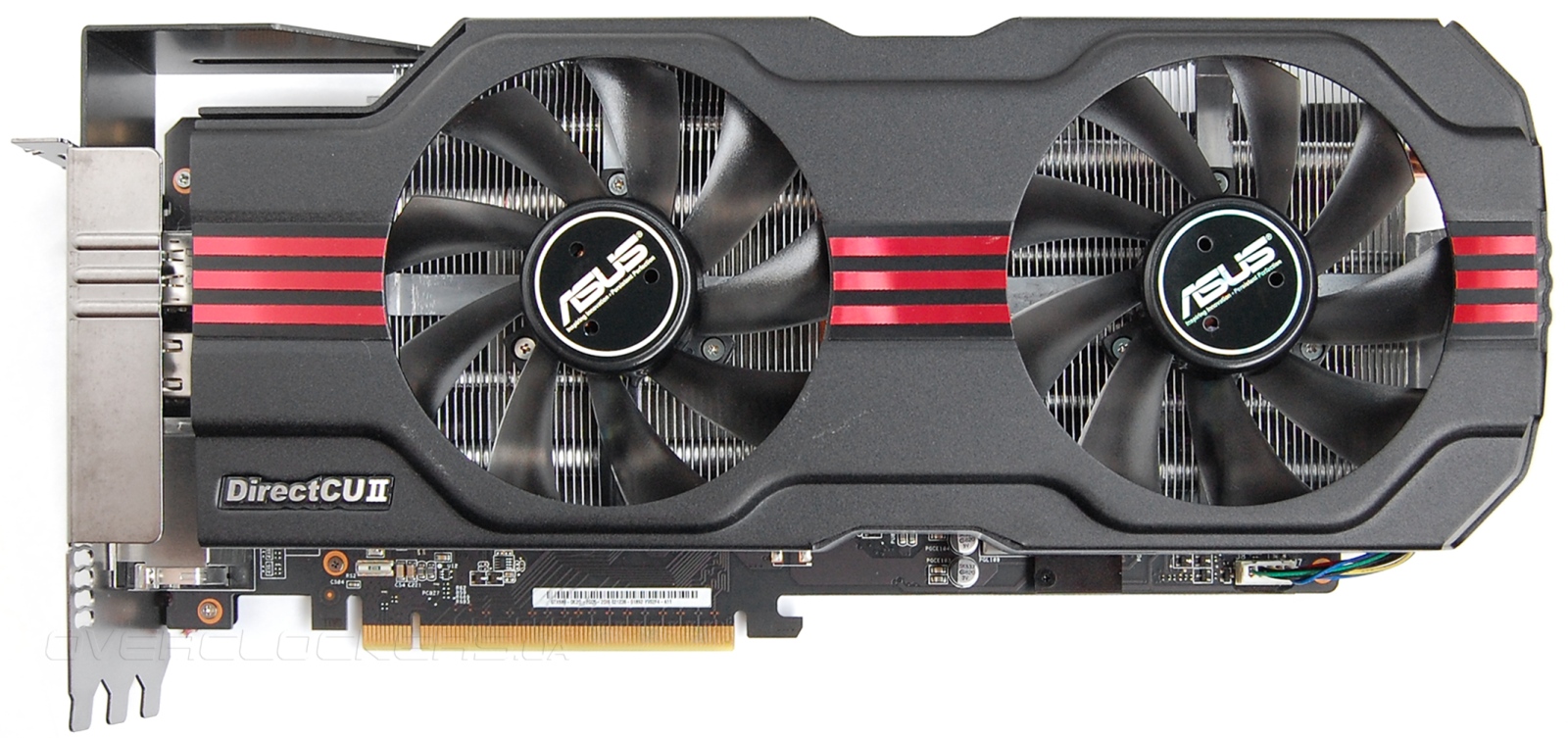

Видеокарта очень крупная. Общая ее длина достигает 30 сантиметров. Система охлаждения занимает три слота.

ASUS GTX680-DC2O-2GD5

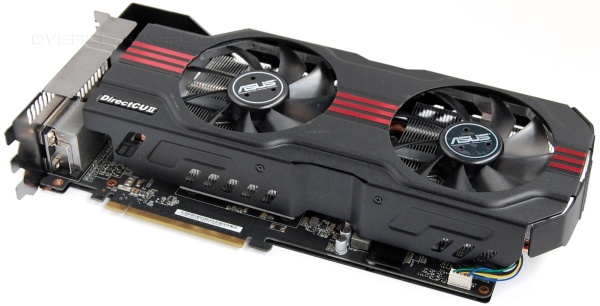

Внешне — это полная копия упоминавшегося уже видеоадаптера ASUS GTX680-DC2T-2GD5. Сбоку прикручено большое ребро жесткости.

ASUS GTX680-DC2O-2GD5

Все выдержано в фирменном стиле ROG — черный цвет сочетается с красными вставками.

ASUS GTX680-DC2O-2GD5

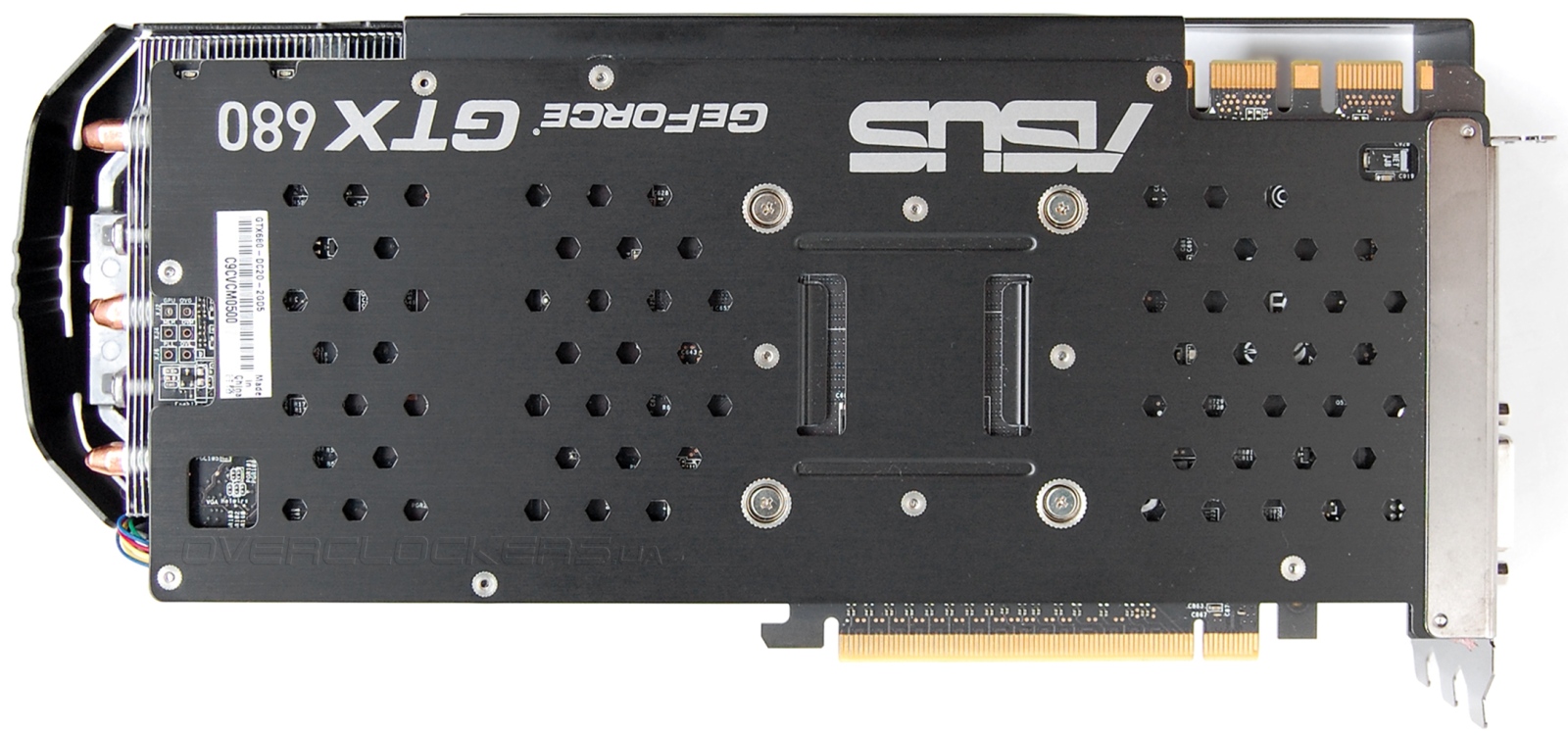

Задняя сторона закрыта металлической пластиной. Сбоку в текстолите видны несколько промаркированных отверстий. ASUS GTX680-DC2O-2GD5 поддерживает технологию VGA Hotwire, и при подключении карты через эти контакты на соответствующие линии материнских плати ASUS серии Republic of Gamers появляется возможность контроля и управления напряжением питания графического процессора и памяти.

ASUS GTX680-DC2O-2GD5

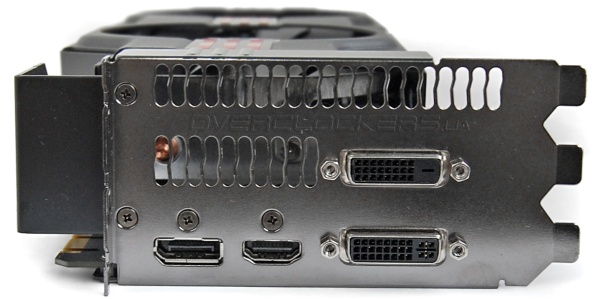

На задней панели размещено четыре разъема: DisplayPort, HDMI и два DVI.

ASUS GTX680-DC2O-2GD5

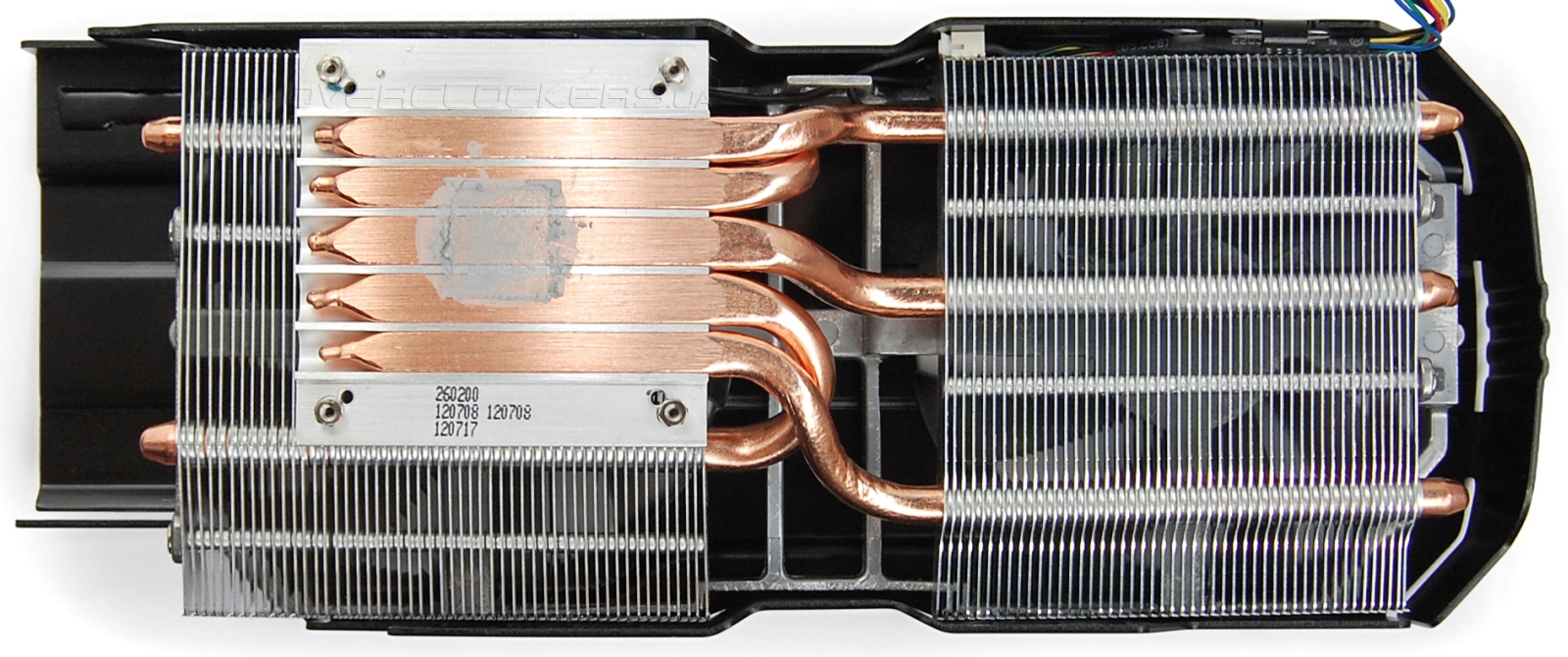

Для охлаждения используется кулер DirectCU II, который уже хорошо знаком нашим читателям по другим обзорам видеокарт ASUS. Пять тепловых трубок с технологией прямого контакта с чипом, двухсекционный тонкий радиатор и очень большие вентиляторы с реальным размером крыльчатки 92 мм (что фактически соответствует типоразмеру 100 мм). Уникальностью данной системы является использование вентиляторов толщиной 25 мм. Обычно другие производители устанавливают тонкие вентиляторы, а оставшееся пространство используют для увеличения площади радиатора. Подход ASUS противоположный, но такая система уже давно доказала свою эффективность.

ASUS GTX680-DC2O-2GD5

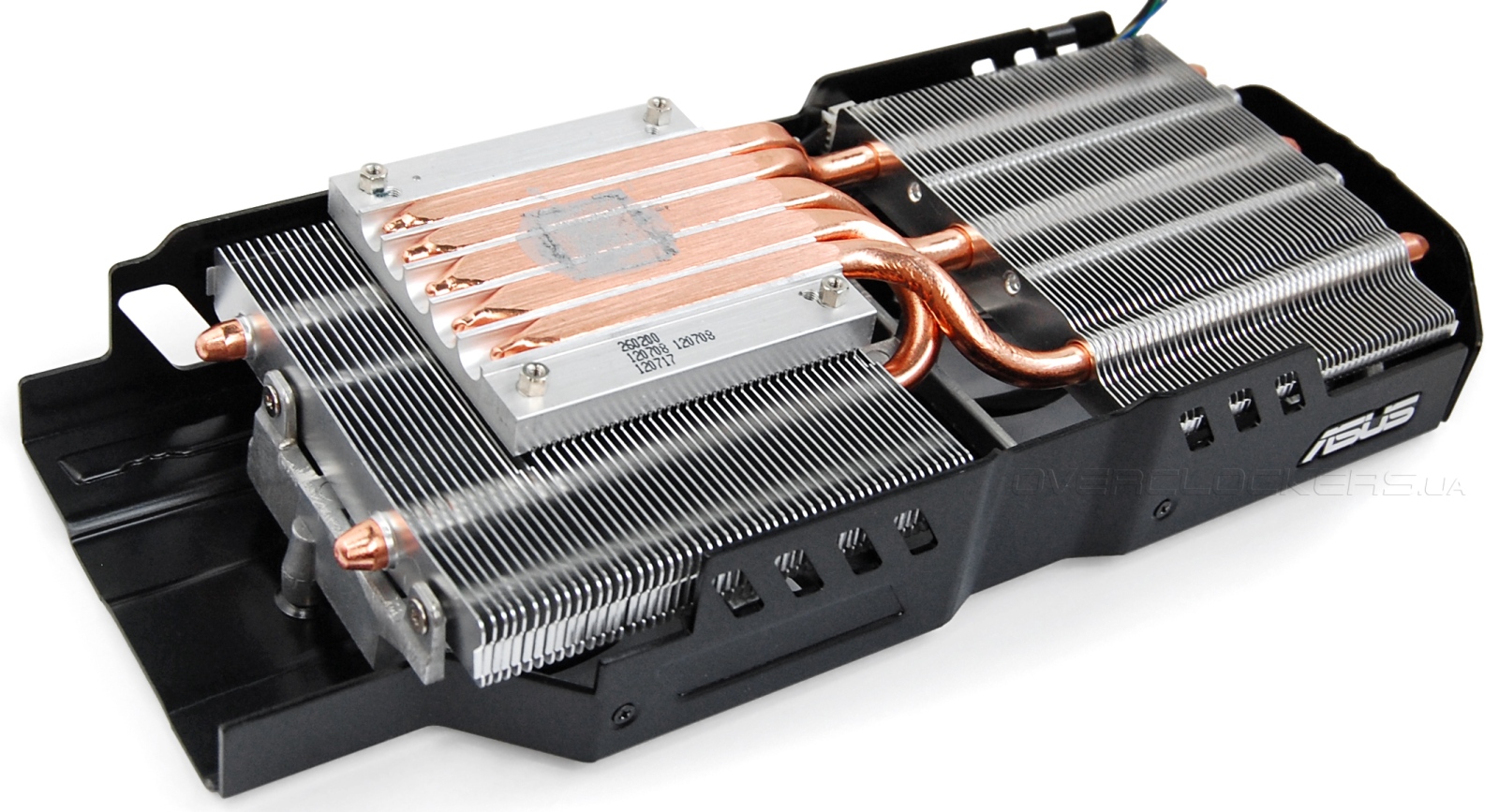

Радиатор так плотно сидел внутри металлического кожуха, что напрочь отказывался изыматься после выкручивания всех фиксирующих винтов. Мы не стали особо усердствовать из-за опасности повреждения радиатора. Если же вам интересны более детальные фотографии, их можно просмотреть в обзоре ASUS HD7970-DC2-3GD.

ASUS GTX680-DC2O-2GD5

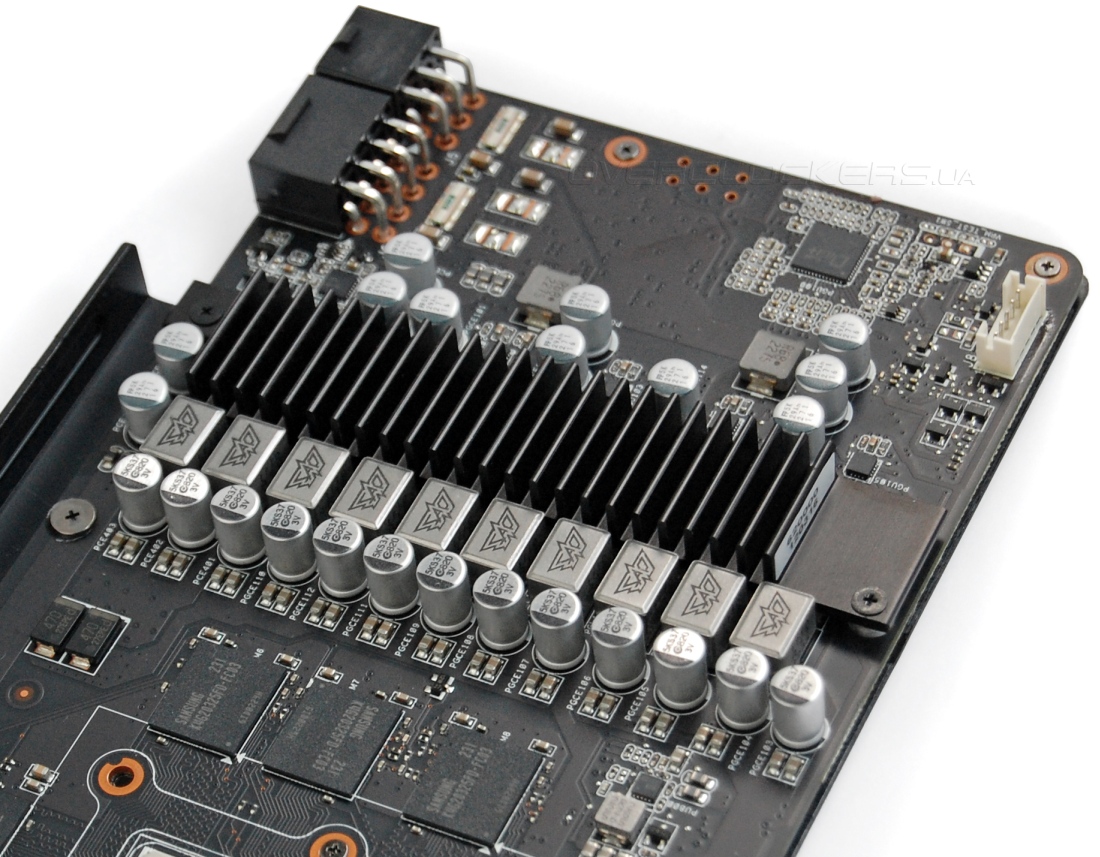

Присутствует обязательный радиатор блока VRM.

ASUS GTX680-DC2O-2GD5

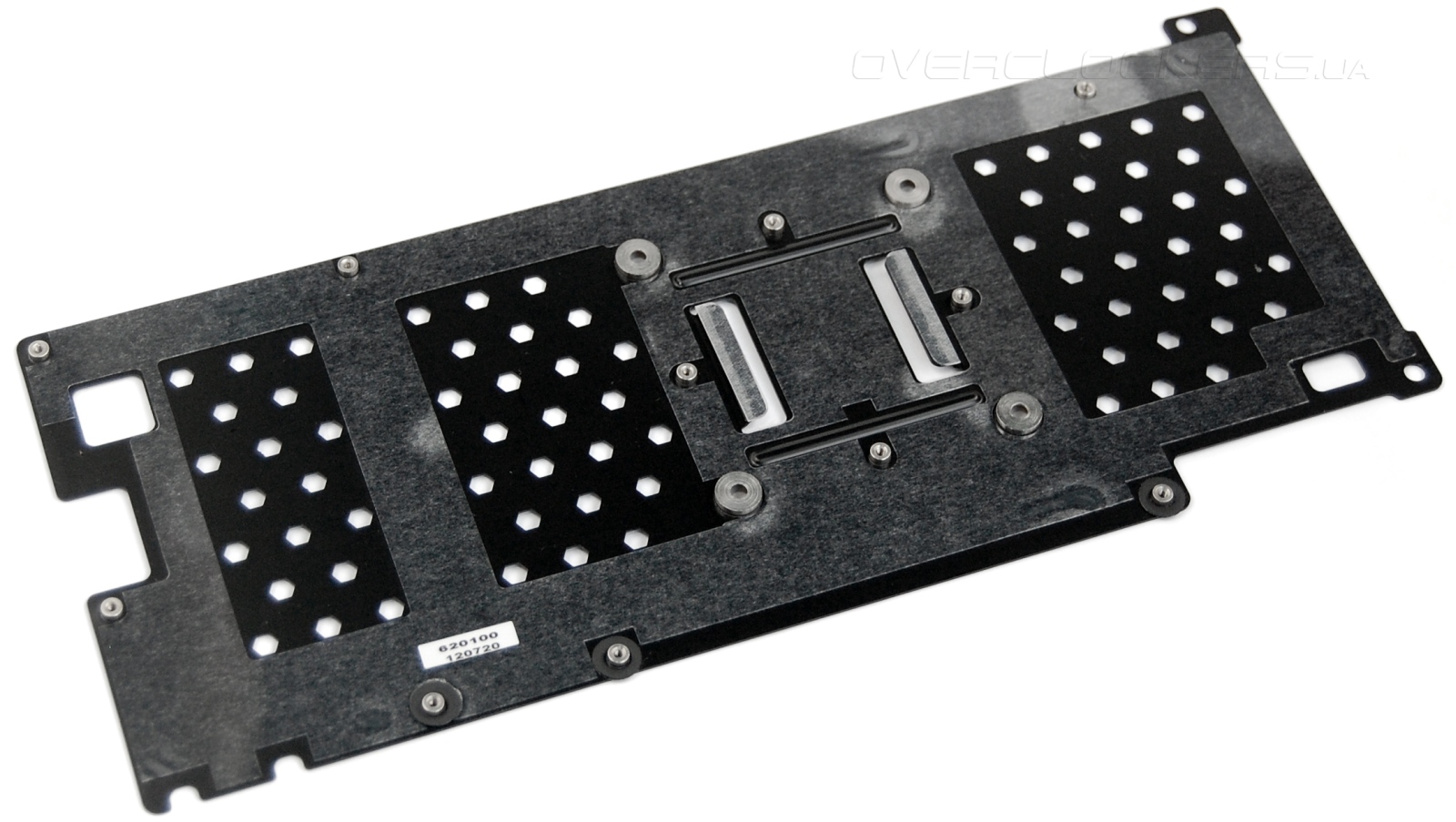

Пластина, которая накрывает обратную сторону платы, ни от каких компонентов тепло не отводит. Она лишь служит в качестве усилителя общей конструкции и заодно выполняет защитные функции.

ASUS GTX680-DC2O-2GD5

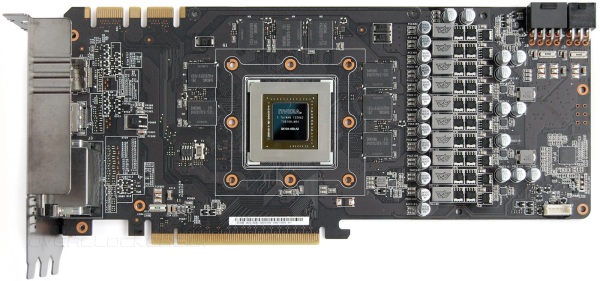

Никаких сюрпризов не преподносит и осмотр печатной платы. Дизайн полностью копирует ASUS GTX680-DC2T-2GD5. Восьмифазный преобразователь напряжения GPU под управлением контроллера DIGI+ ASP1212. Подсистема питания памяти реализована с использованием двух фаз.

ASUS GTX680-DC2O-2GD5

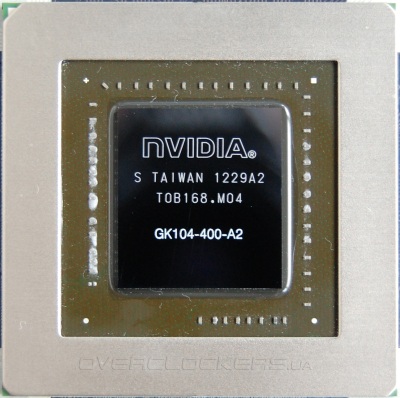

Сердцем видеокарты является графический чип GK104-400-A2.

GK104-400-A2

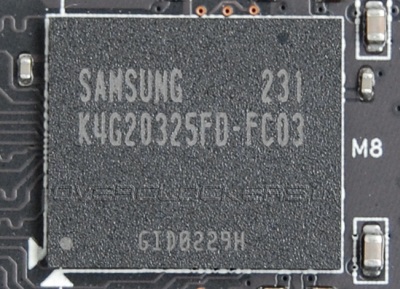

Распаяны микросхемы памяти Samsung K4G20325FD FC03.

Samsung K4G20325FD FC03

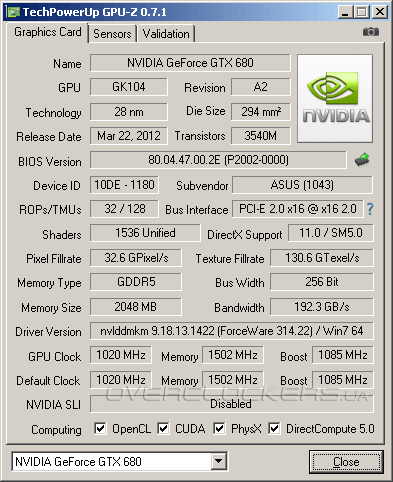

Заводской разгон вроде бы скромный. Базовая частота чипа повышена с 1006 МГц до 1020 МГц. Память обходится без разгона и функционирует на эффективных 6008 МГц.

ASUS GTX680-DC2O-2GD5

Согласно GPU-Z параметр ASIC Quality равен 80,8%.

ASUS GTX680-DC2O-2GD5

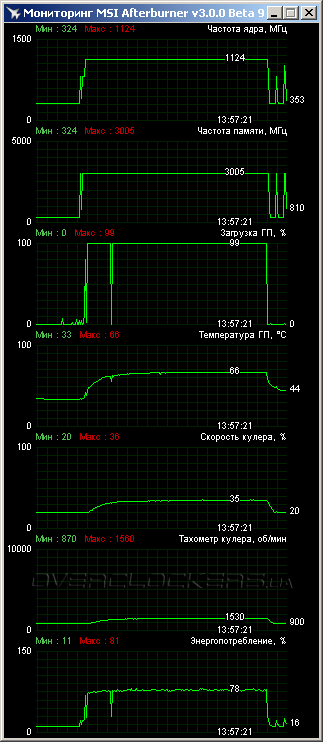

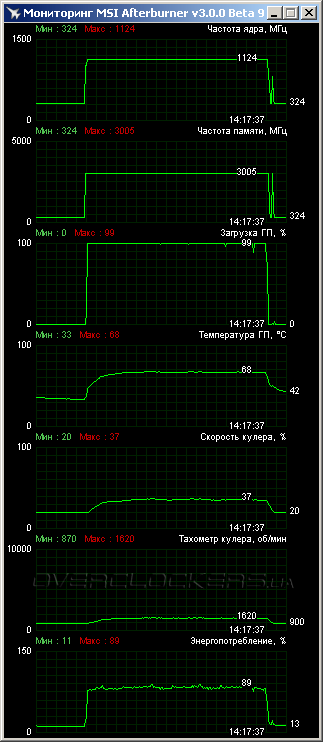

Реальная частота ядра стабильно держится на отметке 1124 МГц. Бенчмарк Crysis: Warhead при максимальном качестве графики прогрел GPU лишь до 66 °C. Скорость вращения вентиляторов едва превысила 1500 об/мин, шум был низкий.

ASUS GTX680-DC2O-2GD5

По итогам 12-минутного тестирования Unigine Valley benchmark пиковая температура не превысила 68 °C. Вентиляторы раскручивались уже до 1620 об/мин.

ASUS GTX680-DC2O-2GD5

Разгон без преувеличений великолепный. Карта взяла 1200 МГц по базовой частоте, что дало реальную частоту Boost 1293 МГц. До уровня ASUS GTX680-DC2T-2GD5 наш экземпляр не дотянул каких-то 15 МГц. Зато GTX680-DC2O-2GD5 оказался намного лучше в разгоне памяти, одолев 7750 МГц. Неимоверный для GeForce GTX 680 результат! Такого мы не добивались ни на одной карте этой серии. При этом стоит отметить, что это и единственный GeForce GTX 680 на чипах Samsung K4G20325FD FC03. Зато точно такими же микросхемами был оснащен MSI N770 TF 2GD5/OC, который одолел еще более впечатляющие 8002 МГц.

ASUS GTX680-DC2O-2GD5

Разгон отличнейший. А если прибегнуть к прошивке модифицированного BIOS с повышенным напряжением, то результаты разгона GPU будут еще более впечатляющими. В данном случае мы ограничились простым разгоном на родном напряжении, а за соответствующими инструкциями по обновлению BIOS вы можете обратиться к нашей старой статье.

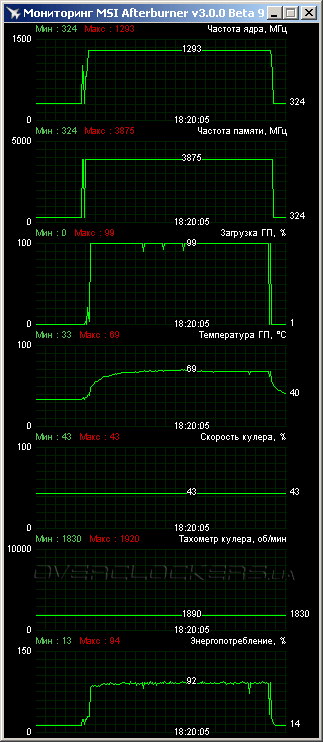

Обороты пришлось поднять. Мы зафиксировали их на отметке 43%, что примерно соответствовало 1900 об/мин. Шум при этом был заметный, но терпимый. Температура ядра в Crysis: Warhead не превысила 69 °C.

ASUS GTX680-DC2O-2GD5

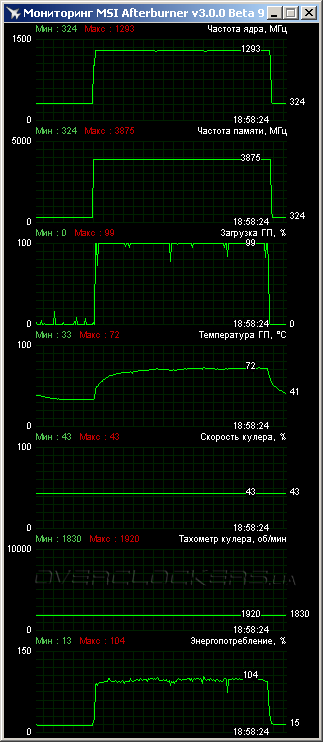

Unigine Valley benchmark прогрел карту до 72 °C. В данном приложении уже наблюдались просадки частоты до 1280 МГц, хотя и очень редкие.

ASUS GTX680-DC2O-2GD5
