Обзор Inno3D iChill GeForce GTX 580 Black с системой водяного охлаждения

Видеокарта GeForce GTX 580 остается единоличным чемпионом среди одночиповых графических ускорителей. Производительности никогда не бывает много, и продвинутые пользователи всегда стремятся получить больше с помощью разгона. В случае с флагманом NVIDIA это более чем актуально, ведь у него еще довольно неплохой разгонный потенциал. Но для разгона горячего GTX 580 требуется замена родной системы охлаждения на альтернативные решения. Некоторые производители сразу предлагают потребителю варианты с модифицированным охлаждением и повышенными частотами. Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX), которому посвящена эта статья, выделяется даже на фоне таких представителей. Это уникальная модель, оснащенная системой водяного охлаждения.

В линейке продуктов Inno3D она не единственная. Ранее на страницах нашего сайта мы рассматривали адаптер iChill GeForce GTX 570 Black, который порадовал очень низким уровнем шума и рабочими температурами, хотя для серьезного разгона потенциала установленной СВО уже не хватало. Посмотрим, как проявит себя старший брат.


Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Коробка видеокарты имеет очень большие габариты, ведь внутри размещается и система охлаждения с выносным радиатором и помпой.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

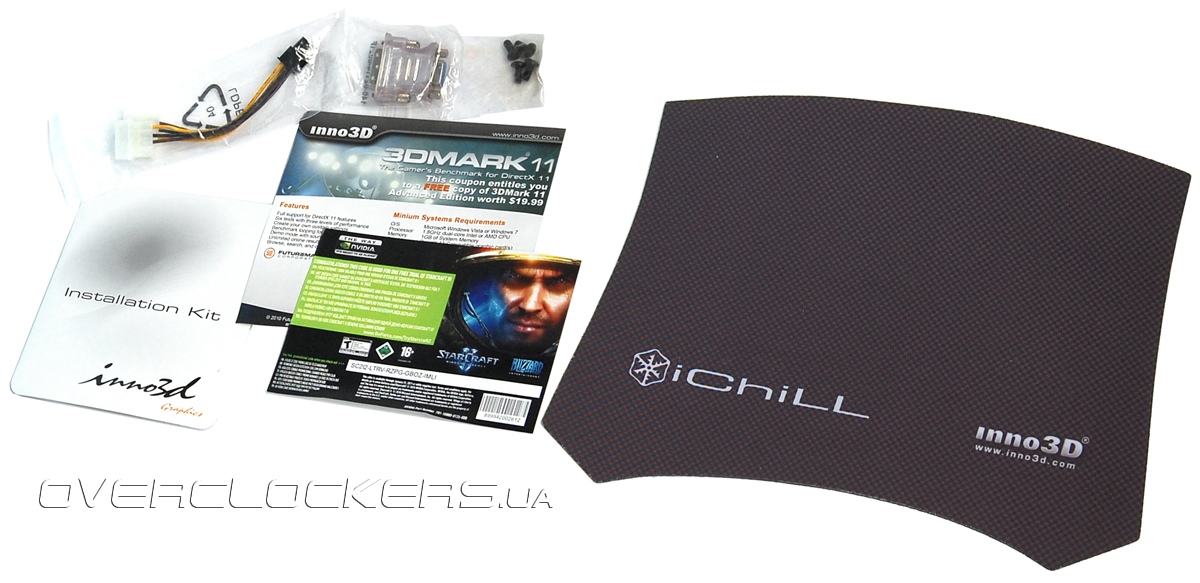

Комплект поставки довольно богатый и включает:
  • переходник DVI/D-Sub;
  • переходник питания c двух molex на PCI-E 6-pin;
  • код для trial-версии Star Craft 2: Wings of Liberty;
  • код для 3DMark 11 Advanced Edition;
  • матерчатый коврик;
  • четыре крепежных винта для СВО;
  • диск с драйверами;
  • инструкции.
Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

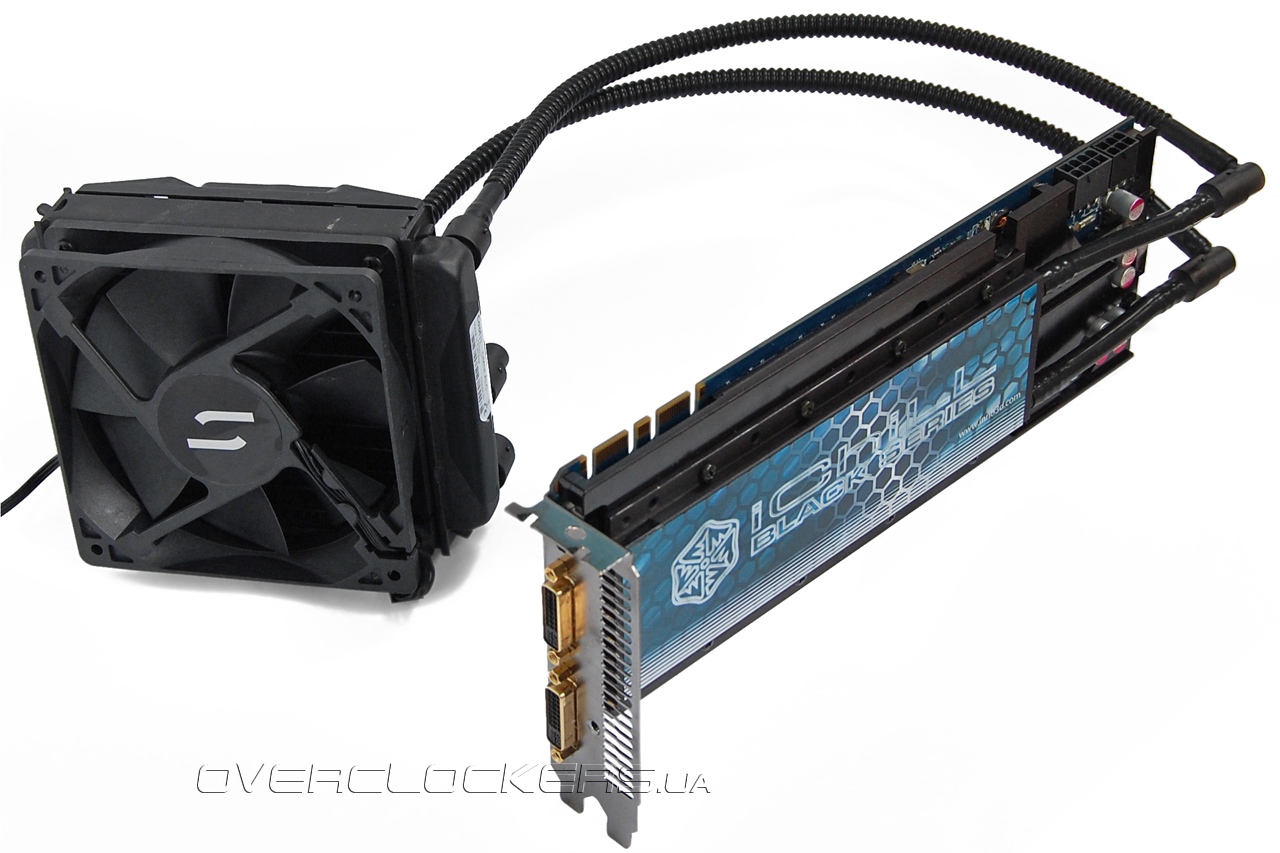

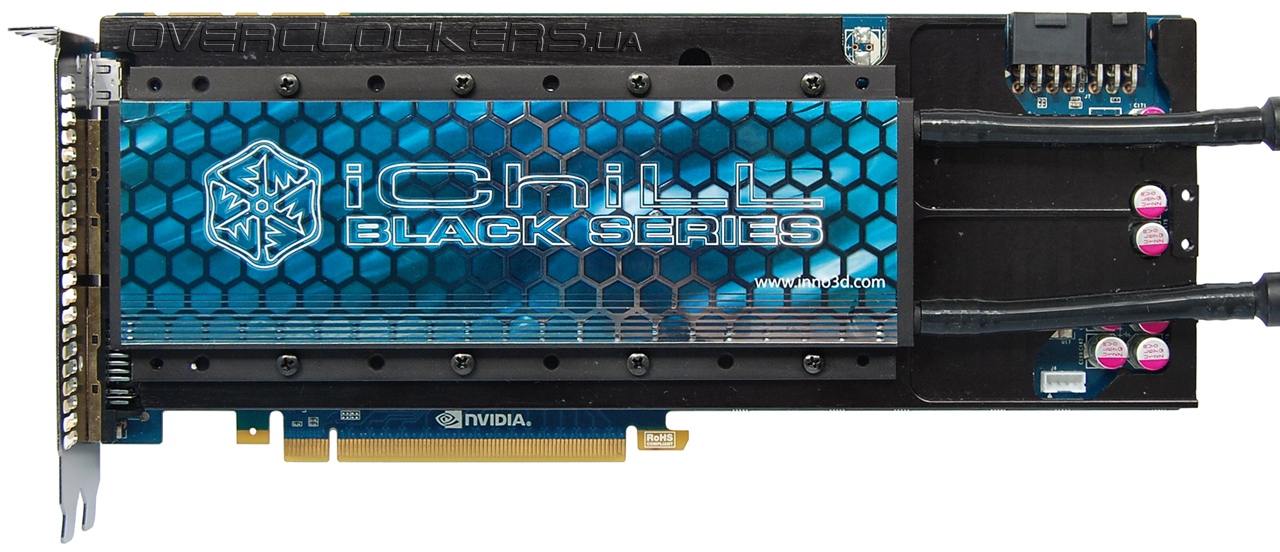

Видеокарта накрыта водоблоком, от которого тянутся трубки с поворотными фитингами на концах, что позволяет менять положение радиатора относительно видеокарты. Хотя вариант установки в корпус лишь один — радиатор прикручивается на заднюю стенку корпуса вместо выдувающего 120-мм вентилятора. Для монтажа системы в комплекте имеются четыре крепежных винта.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

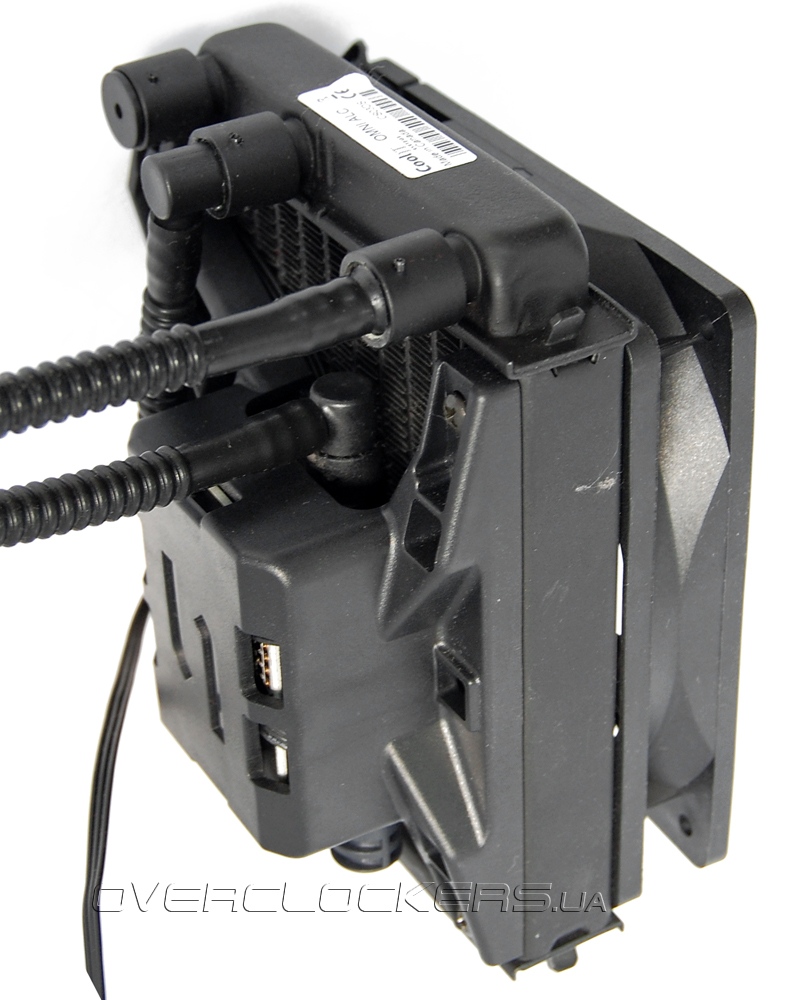

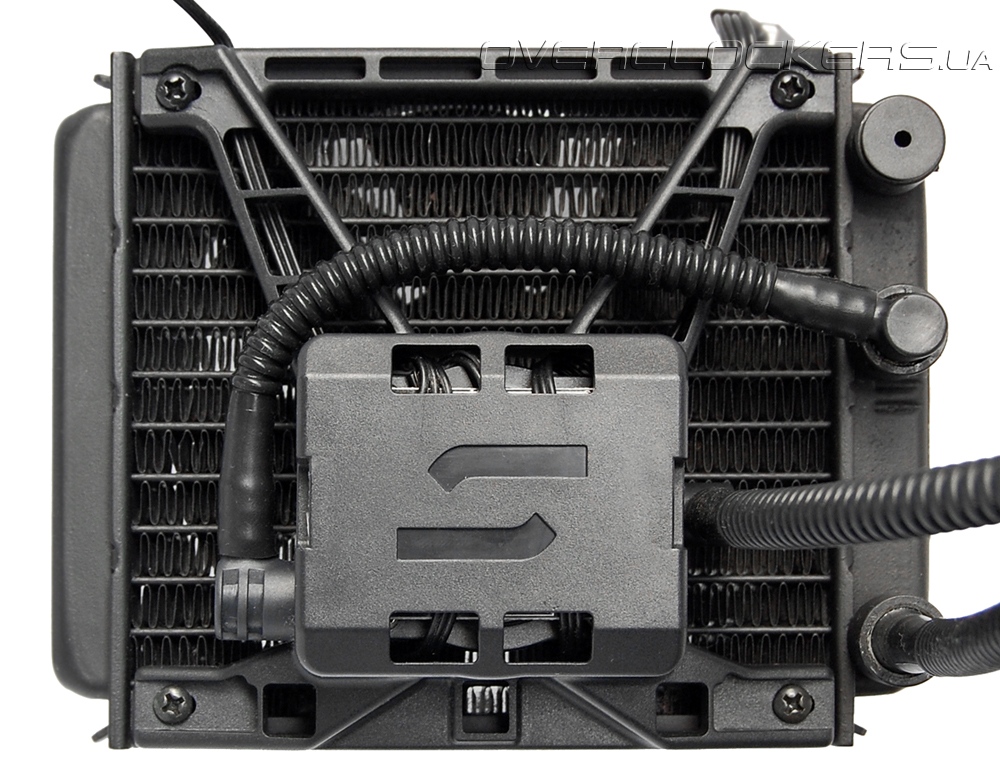

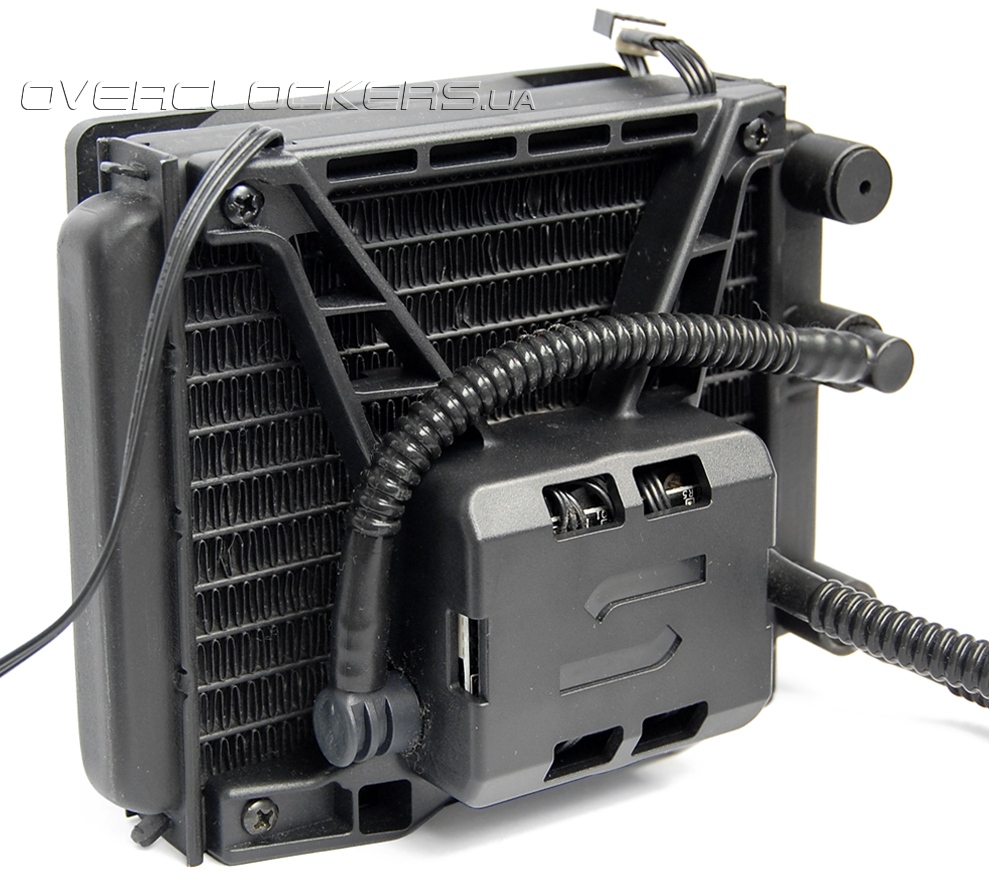

Помпа расположена прямо на радиаторе. Высота всей конструкции составляет 85 мм. Это довольно много. В случае использования массивных кулеров для охлаждения GPU радиатор с помпой могут просто не поместиться между кулером и стенкой. Так, в корпусе Chieftec CH-01B с материнской платой Gigabyte GA-X58A-UD3R (Intel X58 Express) данная СВО при установке вплотную упиралась в Thermalright Venomous X, а ведь это еще не самый массивный кулер для процессоров.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX) Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

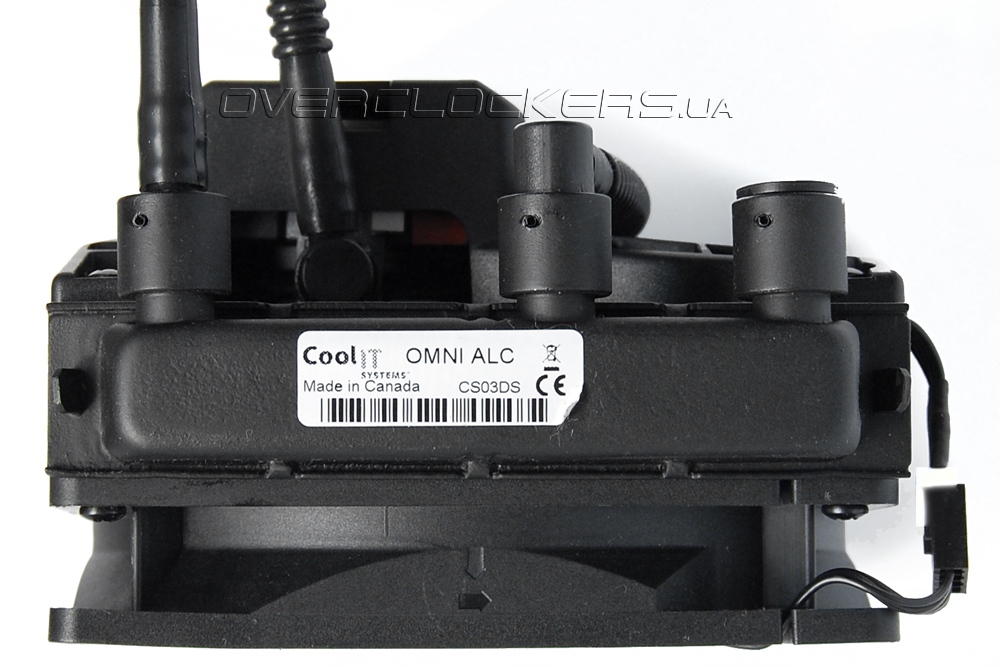

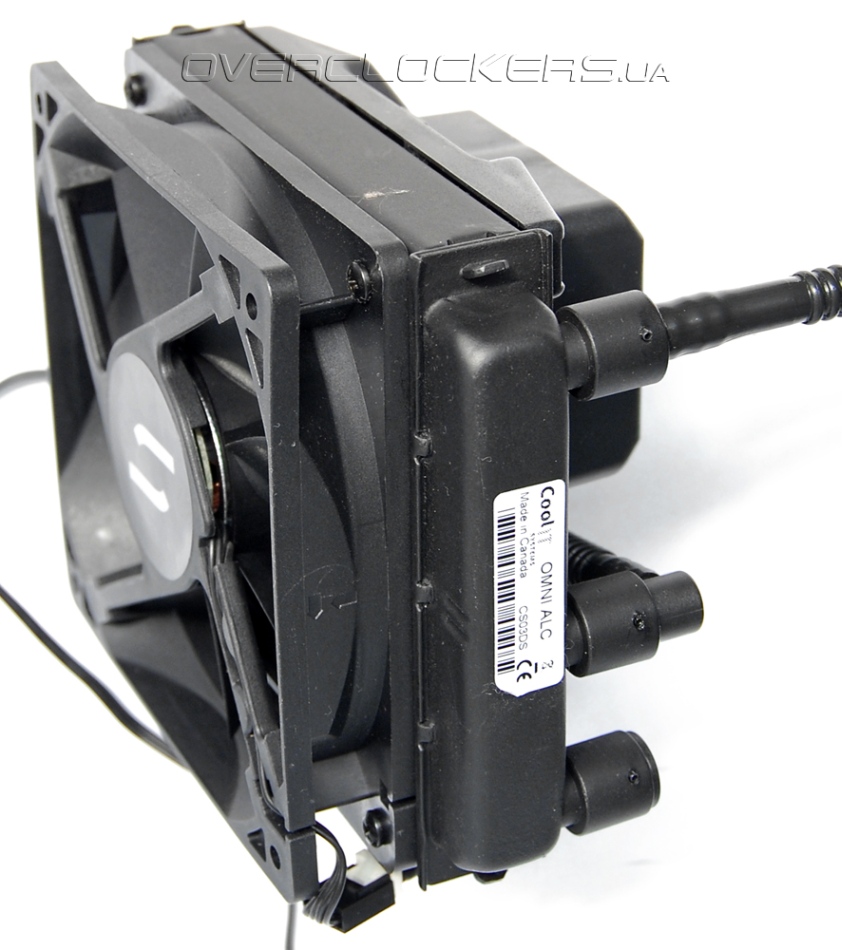

Система охлаждения CoolIT, которая используется в данной видеокарте, не уникальна. Это CoolIT OMNI A.L.C., которая в свою очередь является аналогом CoolIT ECO A.L.C. для процессоров.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

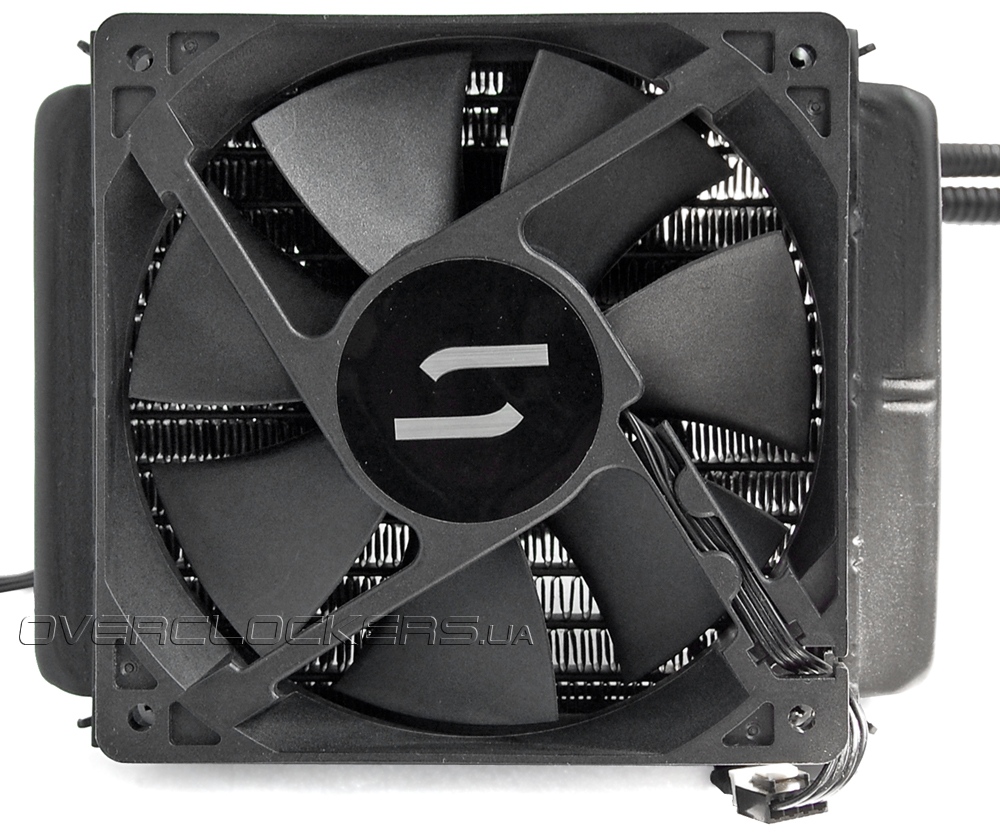

Уже упоминавшаяся карта iChill GeForce GTX 570 Black оснащалась точно такой же системой. Разница лишь в том, что у старшего адаптера GeForce GTX 580 применяется высокооборотистый вентилятор. Снять вентилятор проблематично, но согласно данным сайта Inno3D он рассчитан на рабочий диапазон 1100-2500 об/мин.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Совместная компоновка помпы и радиатора с точки зрения компактности — удачное решение, а с точки зрения продуваемости радиатора — не очень.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

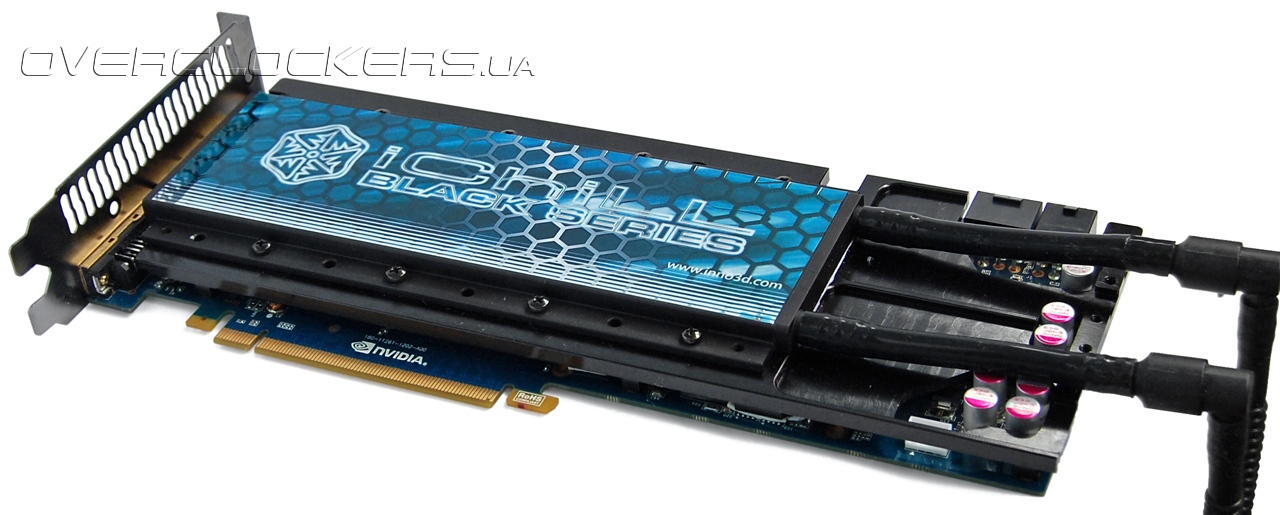

Взглянем теперь на водоблок.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

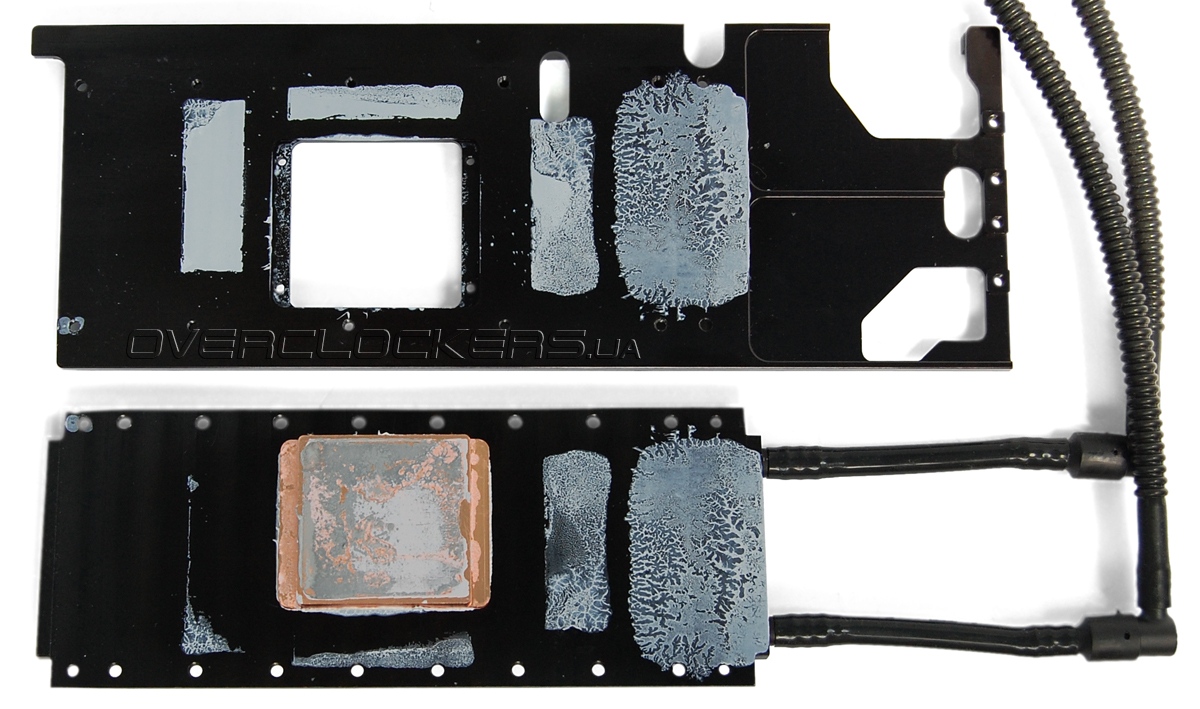

На самом деле водоблоком является лишь верхняя часть. Радиатор для VRM и микросхем памяти выполнен в виде отдельной массивной пластины, которая прикручивается к теплообменнику GPU. Это, конечно, проще и дешевле создания одного блока-охладителя, но эффективность будет сильно зависеть от контакта этих двух половинок. На деле же, как вы можете увидеть по нижнему фото, контакт в районе микросхем памяти не самый лучший. Но в наиболее критичной зоне системы питания, судя по отпечатку термоинтерфейса, он очень плотный.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Использование термопласты по всей площади соприкосновения могло бы улучшить эффективность охлаждения.

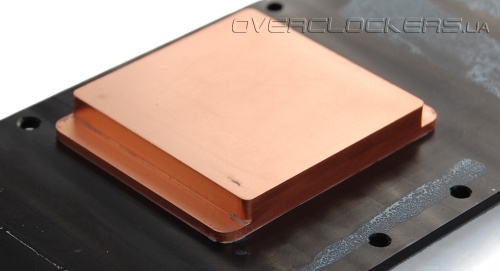

Выступающая медная площадка контактирует с ядром.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

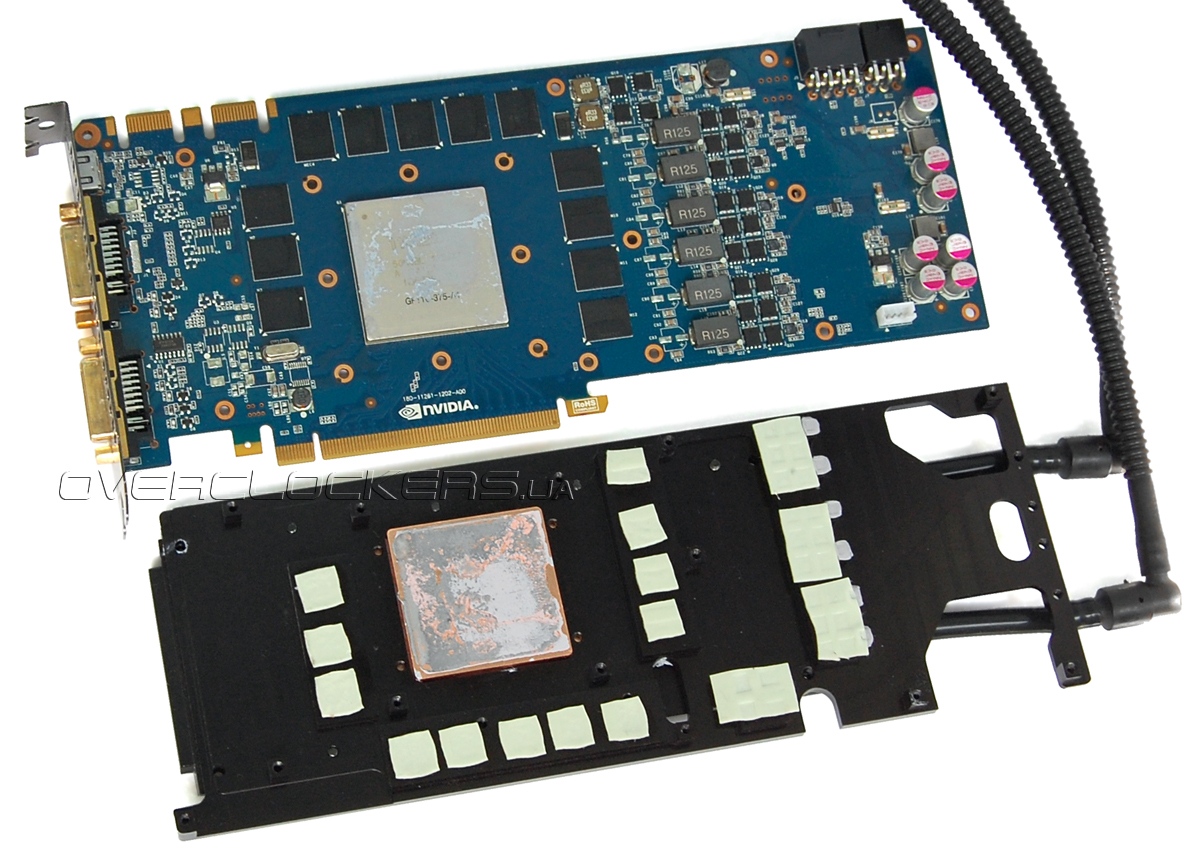

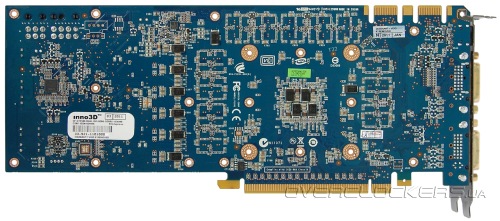

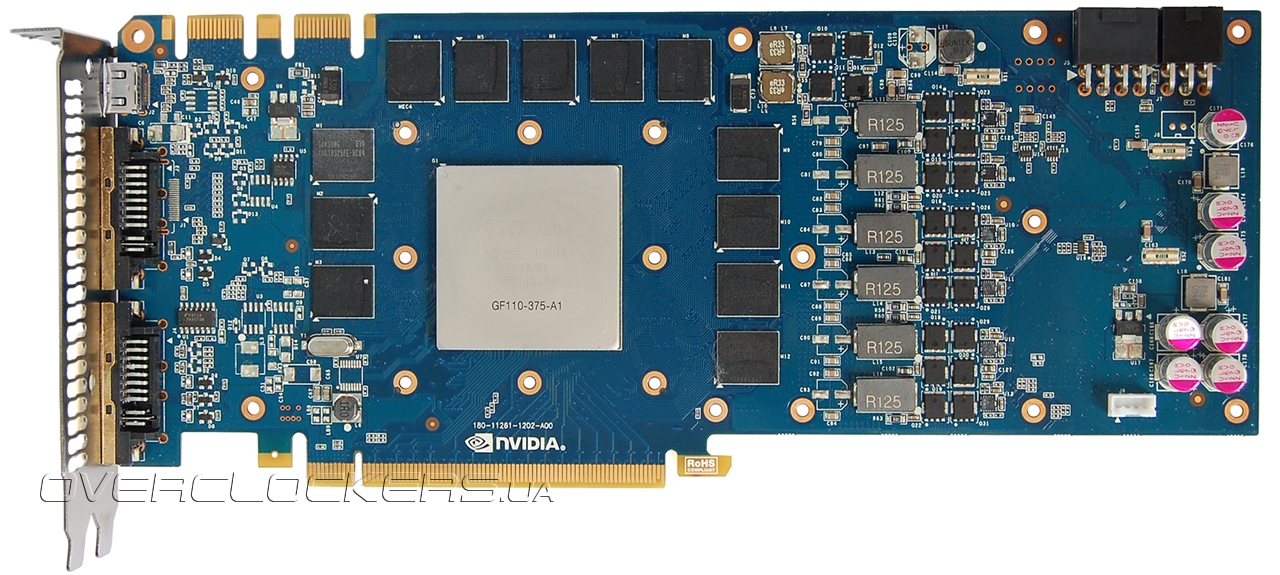

Модифицировать дизайн PCB инженеры Inno3D не стали. Перед нами стандартная версия GeForce GTX 580 без каких-либо изменений. Только голубой цвет текстолита придает хоть какую-то оригинальность.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

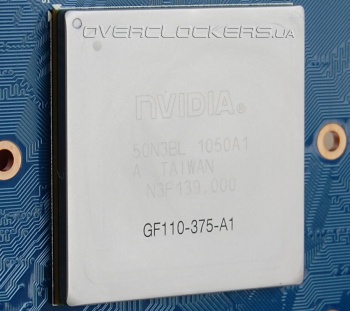

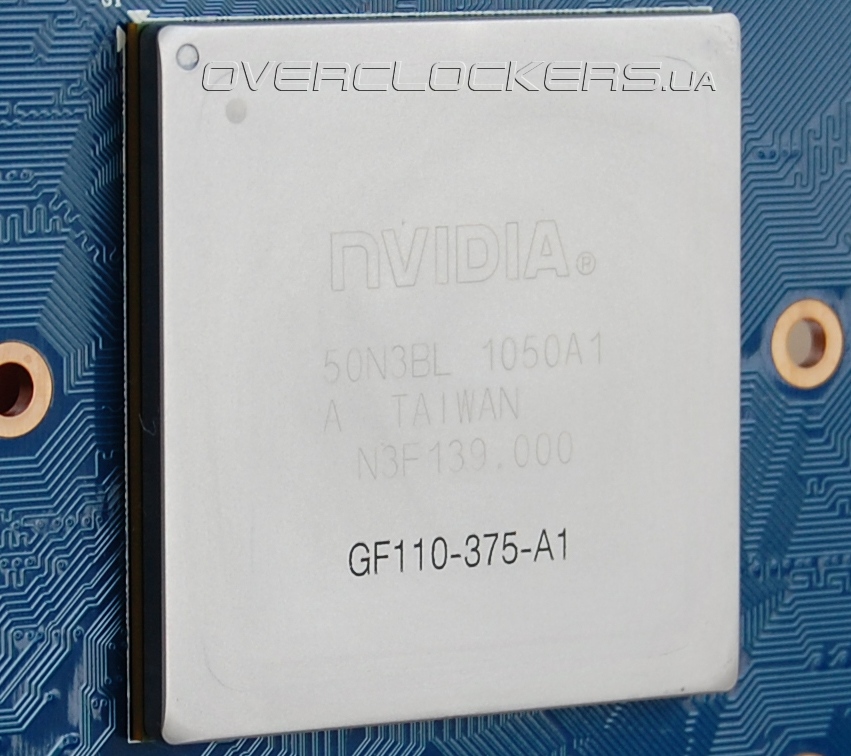

Графический процессор GF110 собственной персоной:

GF110-375-A1

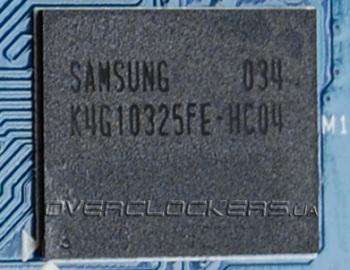

Полтора гигабайта видеопамяти набраны 12 микросхемами Samsung K4G10325FE-HC04.

Samsung K4G10325FE-HC04

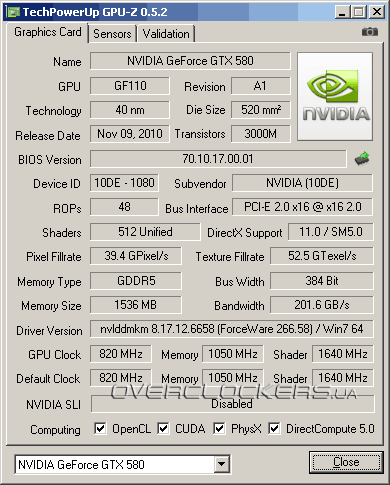

Вместо стандартных 772/1544 МГц для ядра и 4008 МГц для памяти GeForce GTX 580 Black работает на частотах 820/1640/4200 МГц. Для продукта high-end уровня это очень даже неплохой заводской разгон. К примеру, Zotac GTX 580 AMP! ограничивается частотами 810/1620/4100 МГц.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

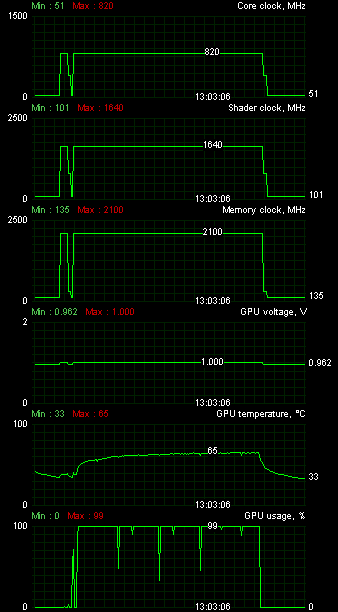

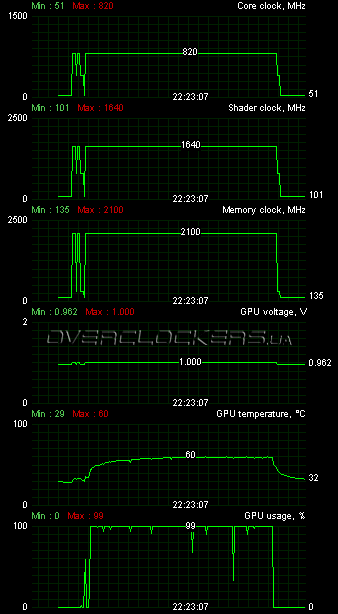

Первые впечатления от работающей видеокарты трудно назвать положительными, ведь гул от вентилятора очень высокий. Есть даже подозрение, что заявленные максимальные 2500 об/мин не совсем соответствуют действительности и скорость вращения еще выше. Реальные показатели нам не известны, потому что мониторинг оборотов работал некорректно. На 12 В шум системы охлаждения превышает гул референсной турбины GeForce GTX 580. Зато эффективность охлаждения ядра в таких условиях не вызывает нареканий. Температура GPU не превысила даже 60 °С при нашем стандартном 12-минутном тесте в Crysis: Warhead (демо Ambush на максимальных настройках качества изображения со сглаживанием в 1920x1200)!

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

Отметим, что радиатор был вынесен за пределы корпуса, а температура в помещении составляла 23°С. Референсный GeForce GTX 580 прогревается примерно до 85°С. Разница впечатляет, хотя при расположении радиатора внутри корпуса нагрев был бы немного выше.

Такие температурные показатели внушают надежду на хорошую эффективность при низких оборотах вентилятора. Снижая напряжение с помощью ручного регулятора Zalman FAN MATE, мы попытались найти минимальное напряжение, при котором сохранится работоспособность видеокарты. К удивлению, минимумом оказались 9 В — уже при 8 В после длительного прогрева карта не могла пройти 12-минутный тест в Crysis: Warhead. Шум при таком напряжении стал ниже, но до комфортного уровня карта все равно не дотянула. Для того, чтобы ее можно было назвать тихой, напряжение надо снижать примерно до 7 В.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

О перегреве GPU речи не идет — при 9 В его температура поднялась лишь на 5 градусов Цельсия. Проблема в охлаждении VRM. Еще в обзоре iChill GeForce GTX 570 Black мы акцентировали на этом внимание. Конструктивно радиатор системы питания выполнен независимо, непосредственно «водой» он не охлаждается, воздушного охлаждения у него тоже нет. Ставка сделана на то, что приемлемый температурный режим будет поддерживаться благодаря контакту с водоблоком. Для этого площадь их соприкосновения увеличена за счет увеличенного размера верхней алюминиевой крышки. Но контакт по всей площади нельзя назвать хорошим, а количество термопасты недостаточно.

В таких условиях о приличном разгоне можно не думать. При максимальных оборотах вентилятора мы смогли достичь лишь 870/1740 МГц по ядру и 4540 МГц по памяти при дополнительном обдуве тихоходным 140-мм вентилятором. Относительно побывавших у нас ранее референсов от Zotac результат памяти вполне неплохой, а вот разгон GPU слабоват. Питающее напряжение ядра было повышено лишь до 1,013 В, большие значения помогли бы добиться стабильности на больших частотах, но карта при таких напряжениях быстро перегревалась. Хотя потенциал у GPU, судя по всему, был еще приличный.

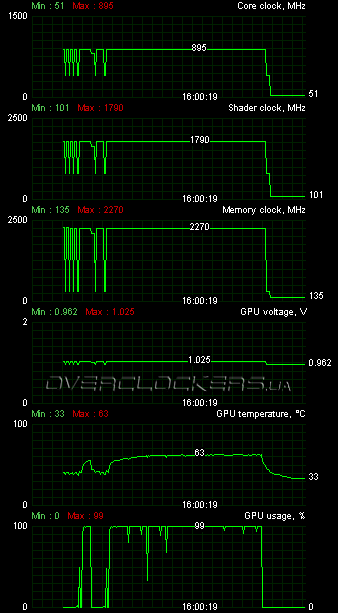

Мы решили не мириться с таким положением дел и тщательно промазали термопастой Noctua NT-H1 соприкасающиеся поверхности радиатора и водоблока. Это действительно принесло положительные результаты. Планка стабильного разгона повысилась до 895/1790/4540 МГц при напряжении 1,025 В. Рубеж в 900 МГц взять не удалось — напряжения не хватало, а при больших его значениях в тяжелых режимах карта долго не работала.

Inno3D iChill GeForce GTX 580 Black (C58V-1SDN-K5HWX)

После такого «апгрейда» термонитерфейса, мы решили заново проверить работоспособность карты на низких оборотах обдувающего вентилятора. И на этот раз iChill Black выдержала испытание в тяжелом режиме Crysis: Warhead при 8 В, позволив добиться вполне приемлемого уровня шума от вентилятора СВО.
