Обзор и тестирование видеокарты EVGA GeForce GTX 980 Superclocked ACX 2.0

Продолжаем знакомство с продукцией компании EVGA. В активе производителя множество модификаций флагманской видеокарты NVIDIA GeForce GTX 980 — от референсных моделей до вариантов с водоблоком. Героем сегодняшнего обзора станет одна из лучших карт с воздушным кулером ACX 2.0, которая носит гордую приставку Superclocked, указывающую на внушительный заводской разгон.


EVGA GeForce GTX 980 Superclocked ACX 2.0

В продаже видеокарта предлагается в небольшой коробке традиционного для EVGA дизайна. На обратной стороне есть окошко для сверки серийного номера на плате и на упаковке.

EVGA GeForce GTX 980 Superclocked ACX 2.0

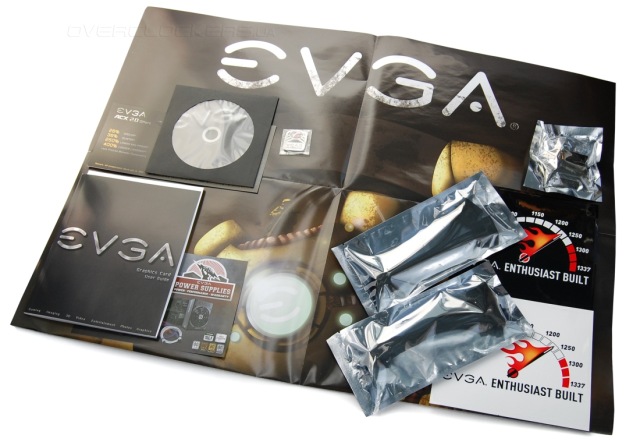

Комплект поставки обширный, особенно он богат на различную полиграфию:
  • два переходника питания с «молекс» на PCI-E 6-pin;
  • переходник DVI/D-Sub;
  • инструкции;
  • диск с программным обеспечением;
  • большой плакат EVGA;
  • пара наклеек EVGA со стилизованным изображением спидометра;
  • металлическая наклейка EVGA.
EVGA GeForce GTX 980 Superclocked ACX 2.0

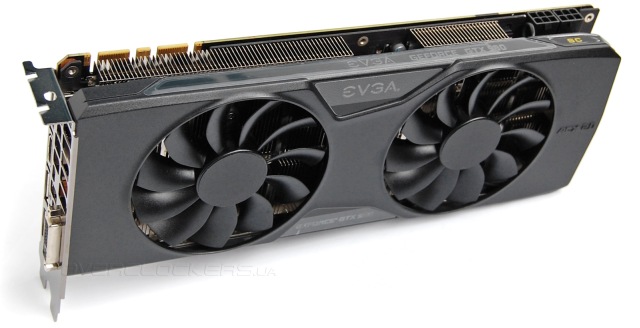

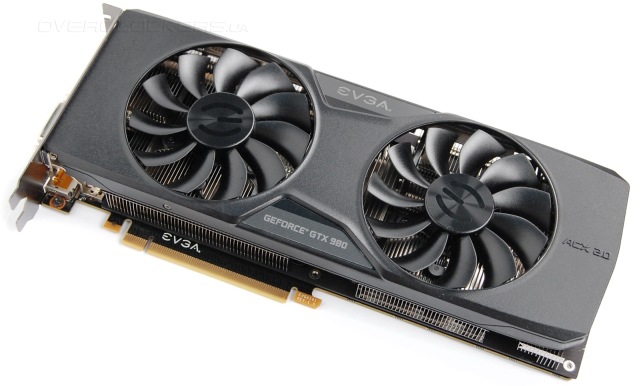

Визуально флагманская карта ничем не отличается от недавно рассмотренной EVGA GeForce GTX 970 FTW ACX 2.0 — двухслотовый кулер с не самыми крупными вентиляторами, одинаковый дизайн кожуха. Хотя реальные размеры больше — длина выросла до 27 сантиметров.

EVGA GeForce GTX 980 Superclocked ACX 2.0

На боковую часть кожуха нанесен логотип компании и название карты. Разъемы питания расположены в углу, как и положено. Сама их конфигурация стандартная — две розетки по шесть контактов.

EVGA GeForce GTX 980 Superclocked ACX 2.0

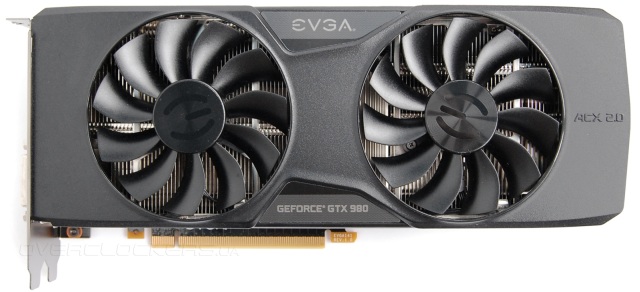

При внешней простоте форм EVGA выглядит вполне солидно. Обращают на себя внимание вентиляторы с лопастями необычной формы.

EVGA GeForce GTX 980 Superclocked ACX 2.0

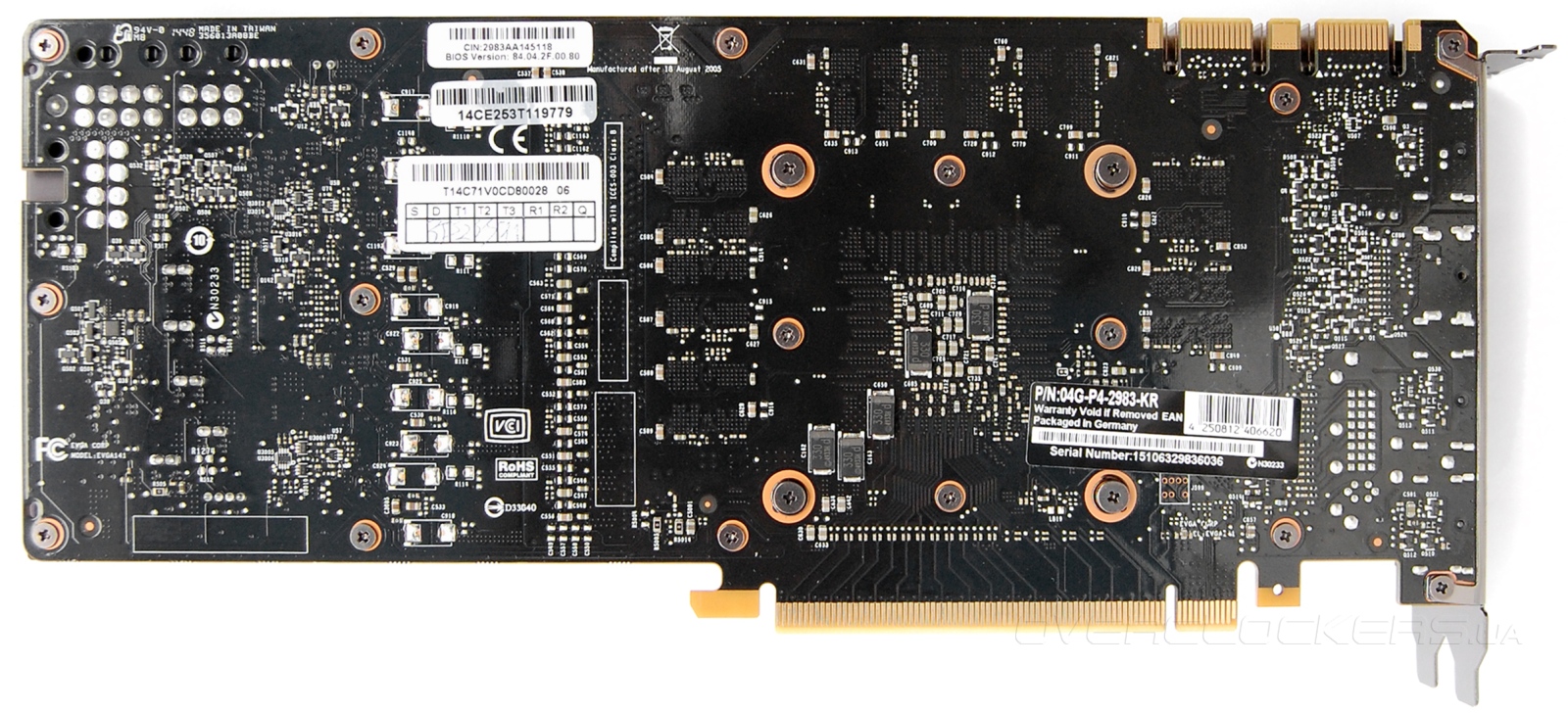

Обратная сторона платы обходится без металлических пластин, как это бывает у других производителей.

EVGA GeForce GTX 980 Superclocked ACX 2.0

На задней панели расположено пять интерфейсных разъемов: DVI, HDMI и три DisplayPort. Свободное место имеет крупную вентиляционную перфорацию.

EVGA GeForce GTX 980 Superclocked ACX 2.0

При внешнем сходстве с EVGA GTX 970 FTW ACX 2.0 система охлаждения у GTX 980 Superclocked на самом деле мощнее. Увеличились размеры радиатора, изменилась его конструкция. Тепловых трубок уже пять, причем четыре большого диаметра 8 мм.

EVGA GeForce GTX 980 Superclocked ACX 2.0

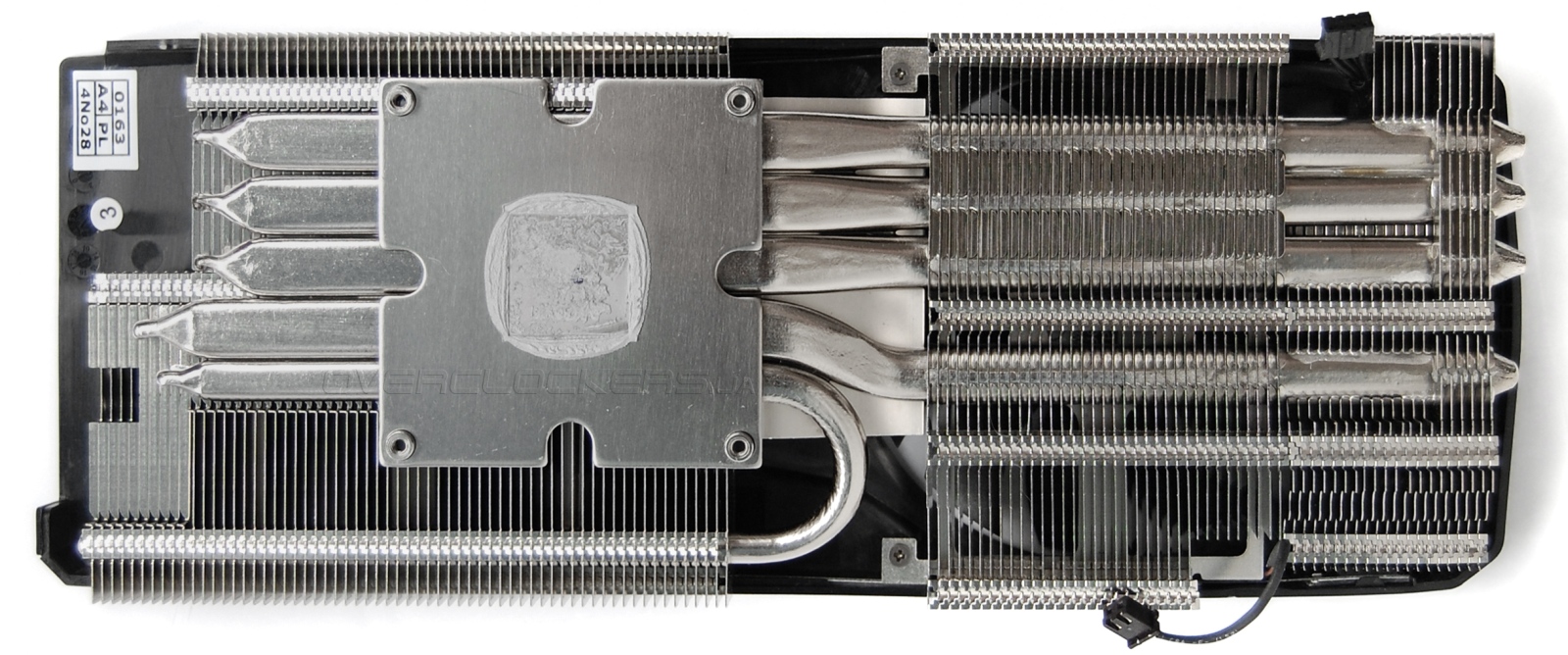

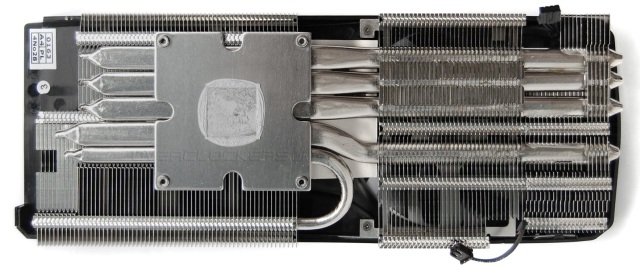

Трубки напаяны на крупное основание, контактирующее с графическим ядром. У самых толстых трубок приплюснутая форма по всей длине.

EVGA GeForce GTX 980 Superclocked ACX 2.0

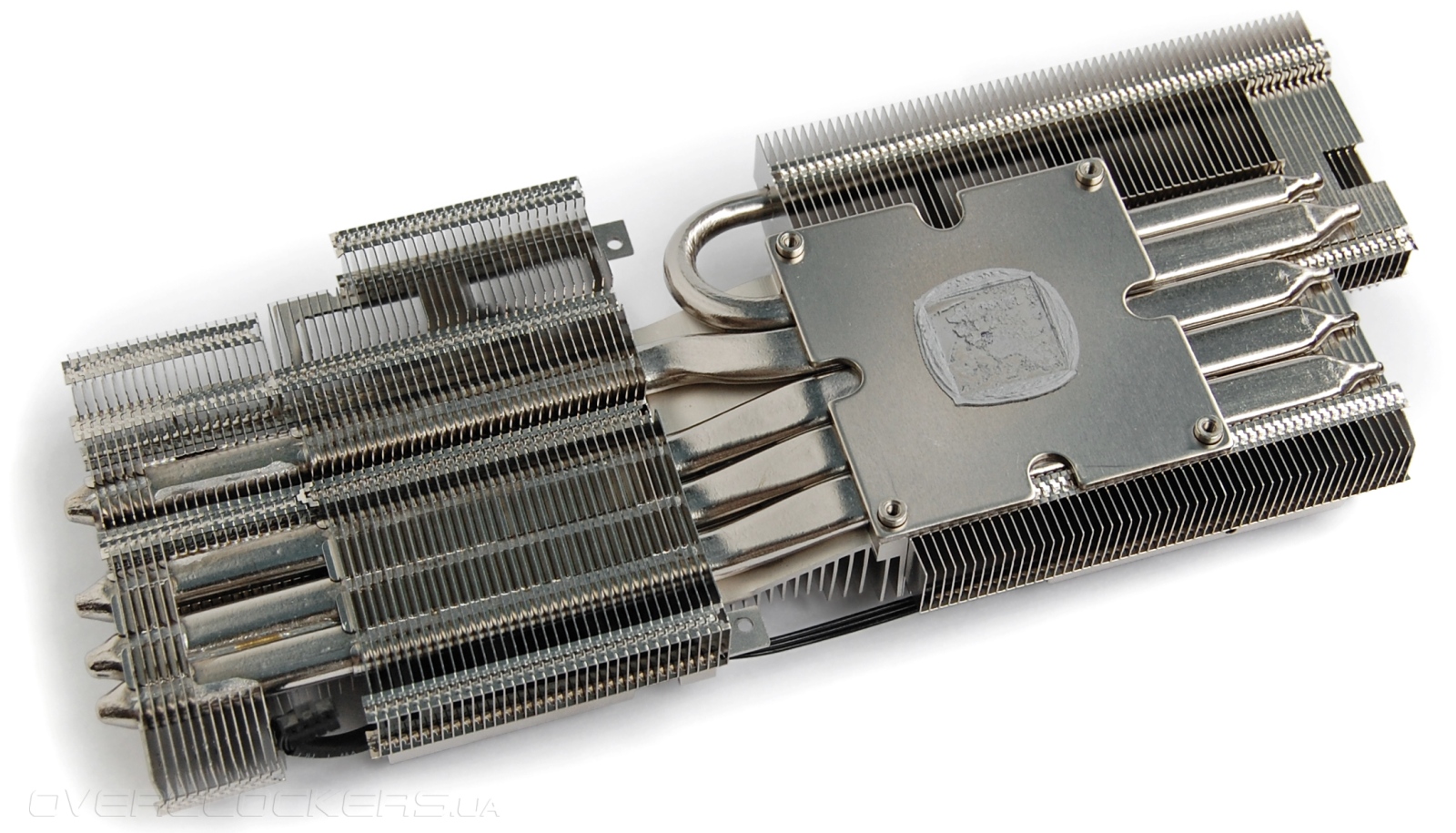

Радиатор набран из двух основных секций. Одна секция накрывает основание и трубки, вторая «висит» чисто на трубках. При этом в месте небольшого изгиба трубок есть дополнительный цельный радиатор. То есть по максимуму используется весь доступный объем.

EVGA GeForce GTX 980 Superclocked ACX 2.0

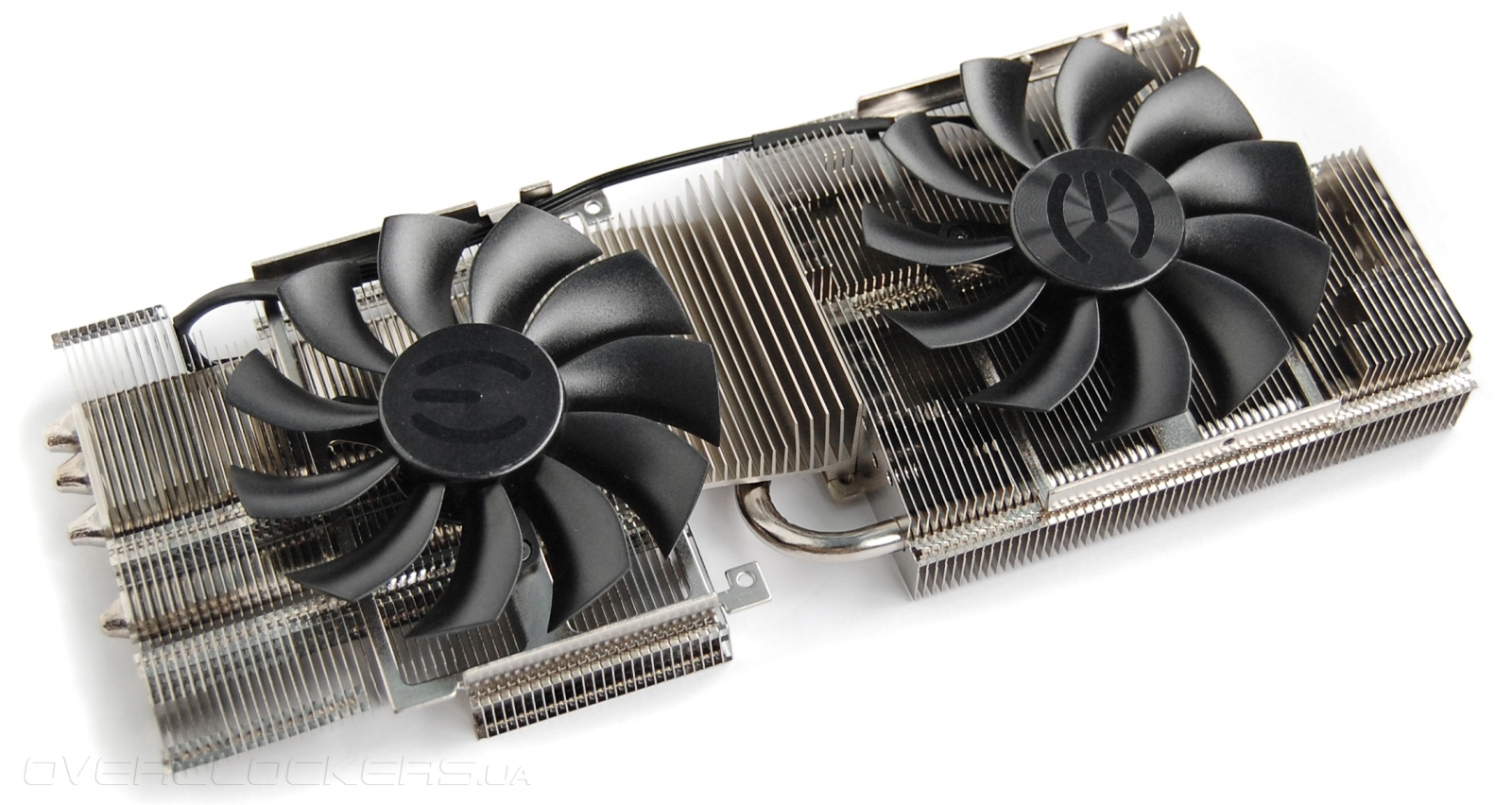

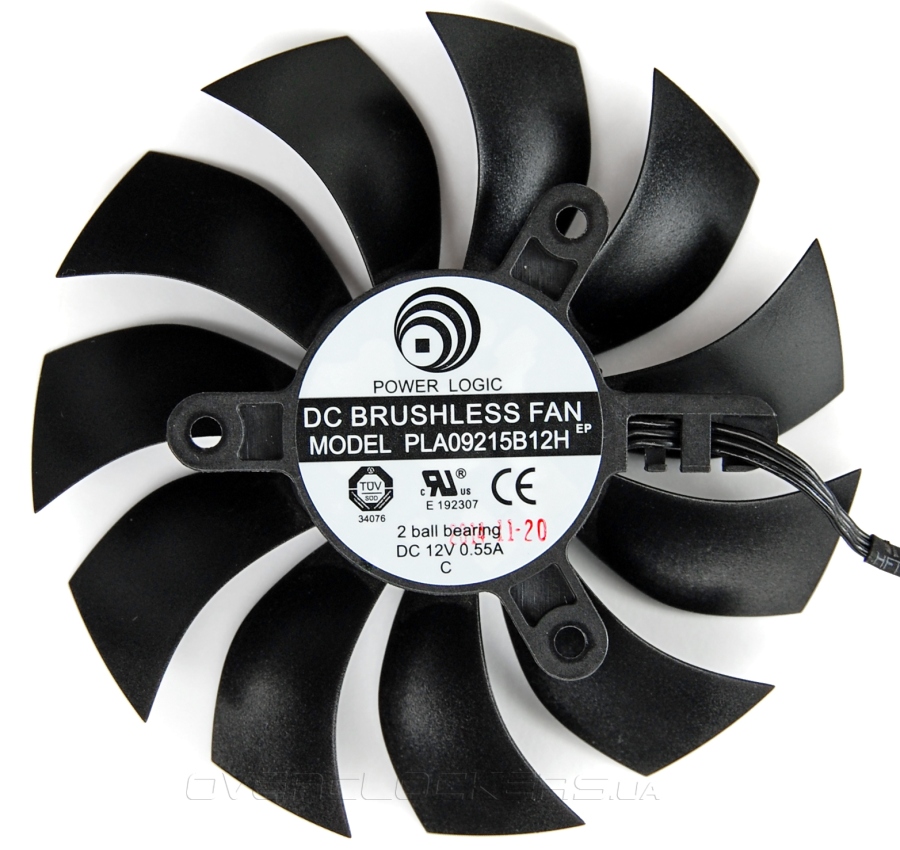

Обдувается конструкция парой вентиляторов Power Logic PLA09215B12H диаметром 92 мм (реальные размеры крыльчатки чуть меньше). Лопасти не имеют привычного выпуклого изгиба с внешней стороны. Нетрадиционный дизайн крыльчатки, соответствующий фирменной технологии Swept Fan Design, должен снизить уровень шума.

EVGA GeForce GTX 980 Superclocked ACX 2.0

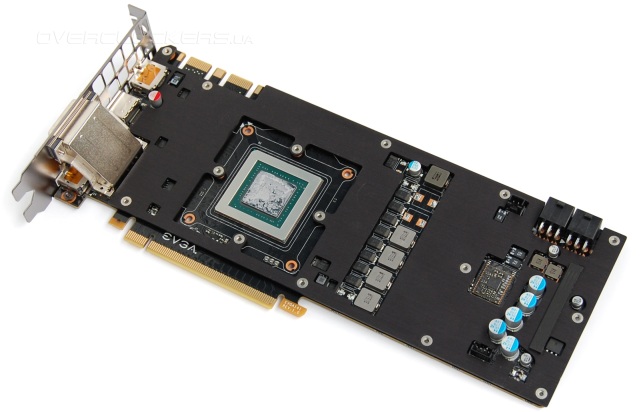

Практически вся лицевая сторона печатной платы накрыта большой металлической пластиной, которая является радиатором для силовых элементов и микросхем памяти. Эта же пластина придает жесткости, предотвращая изгиб текстолита.

EVGA GeForce GTX 980 Superclocked ACX 2.0

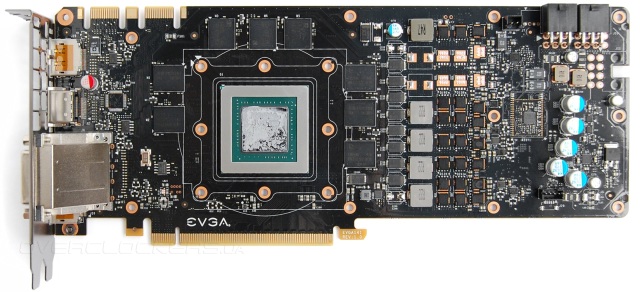

Печатная плата выполнена строго по референсному дизайну без каких-либо изменений. В районе узла питания можно наблюдать пустые места под не распаянные элементы, но точно такой же вид имеет эталонная карта GeForce GTX 980.

EVGA GeForce GTX 980 Superclocked ACX 2.0

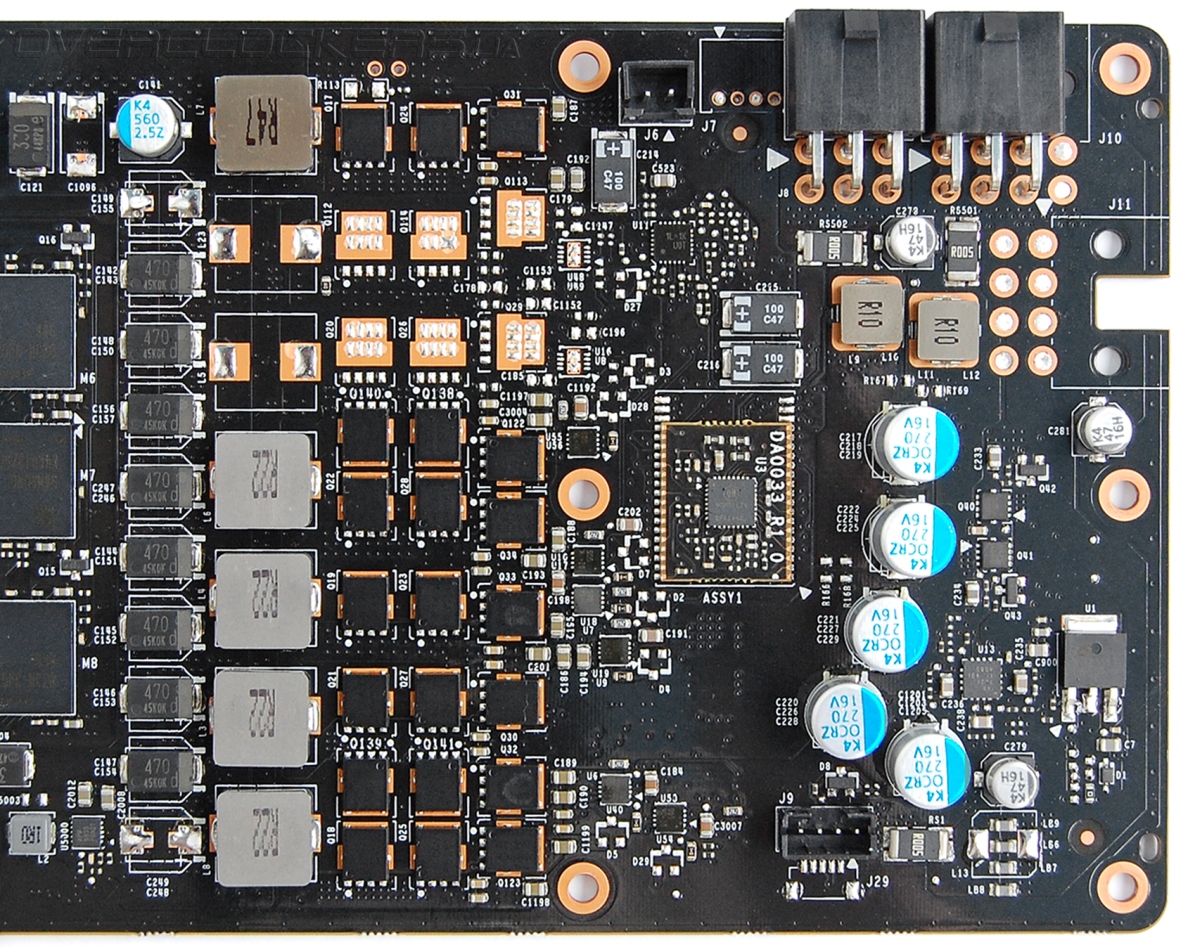

Графический процессор запитан от четырех фаз под управлением контроллера ON Semiconductor NCP 81174, который распаян на небольшой дочерней плате. Питание памяти GDDR5 однофазное.

EVGA GeForce GTX 980 Superclocked ACX 2.0

Процессор GM204-400-A1 оперирует всеми вычислительными блоками в размере 2048 потоковых процессоров, 128 TMU и 64 ROP. Полноценно работает с высокой пропускной способностью со всеми 4 ГБ видеобуфера, в отличие от GeForce GTX 970.

EVGA GeForce GTX 980 Superclocked ACX 2.0

Распаяно восемь микросхем памяти Samsung K4G41325FC-HC28. Это стандартные чипы для серии GTX 980.

EVGA GeForce GTX 980 Superclocked ACX 2.0

Базовая частота ядра повышена с 1126 МГц до 1266 МГц при Boost Clock 1367 МГц. Память функционирует на эталонном значении в 7012 МГц.

EVGA GeForce GTX 980 Superclocked ACX 2.0

Утилита GPU-Z оценила ASIC Quality в 73%.

EVGA GeForce GTX 980 Superclocked ACX 2.0

При игровой нагрузке пиковое значение Boost достигало отметки в 1405 МГц, и в некоторых играх ядро стабильно работало на такой частоте без просадок. Нижний левый скриншот демонстрирует данные мониторинга при тестировании в Assassin’s Creed: Unity и Far Cry 4. В первой игре наблюдались стабильные 1405 МГц, во второй были небольшие колебания с понижениями частоты до 1380 МГц. В Battlefield 4 наблюдались более существенные просадки, вплоть до 1354 МГц. Тем не менее, рабочие частоты GPU рекордные. По этому параметру EVGA Superclocked на первом месте среди всех рассмотренных ранее GeForce GTX 980.

EVGA GeForce GTX 980 Superclocked ACX 2.0 EVGA GeForce GTX 980 Superclocked ACX 2.0

При тестировании в открытом корпусе с температурой внутри помещения 23–24 °C ядро прогревалось до 72–74 °C. ASUS MATRIX-GTX980-P-4GD5 и Gigabyte GV-N980G1 Gaming-4GD чуть холоднее. Зато EVGA работает при очень низких оборотах обдувающих вентиляторов (1200 об/мин) с мизерным уровнем шума.

Компанией выпускается специализированная утилита EVGA Precision для мониторинга и разгона. Мы воспользовались более популярной программой MSI Afterburner. Особой разницы нет, поскольку функциональность у них одинаковая, отличается только внешний интерфейс. Использование референсного дизайна позволяет задействовать софтвольтмод, но это не обеспечило существенного рывка — частоты росли, стабильность нет. В итоге разгон остановился на отметке в 1396 МГц по базовой частоте при пиковом Boost 1535 МГц. Великолепный результат. Выше был только у Gigabyte GV-N980G1 Gaming-4GD. Память тоже приятно удивила, заработав на 8128 МГц.

EVGA GeForce GTX 980 Superclocked ACX 2.0

Для повышения стабильности и уменьшения нагрева обороты вентиляторов вручную повышались до 37% от максимума (примерно 1660 об/мин). Это приводило к появлению небольшого явного гула, но реального акустического дискомфорта не было. Рабочие температуры даже упали на пару градусов относительно стандартного режима. При повышении лимита мощности до предела частота стабильно держалась на уровне 1535 МГц. Лишь в некоторых играх были минимальные кратковременные отклонения в меньшую сторону.

EVGA GeForce GTX 980 Superclocked ACX 2.0

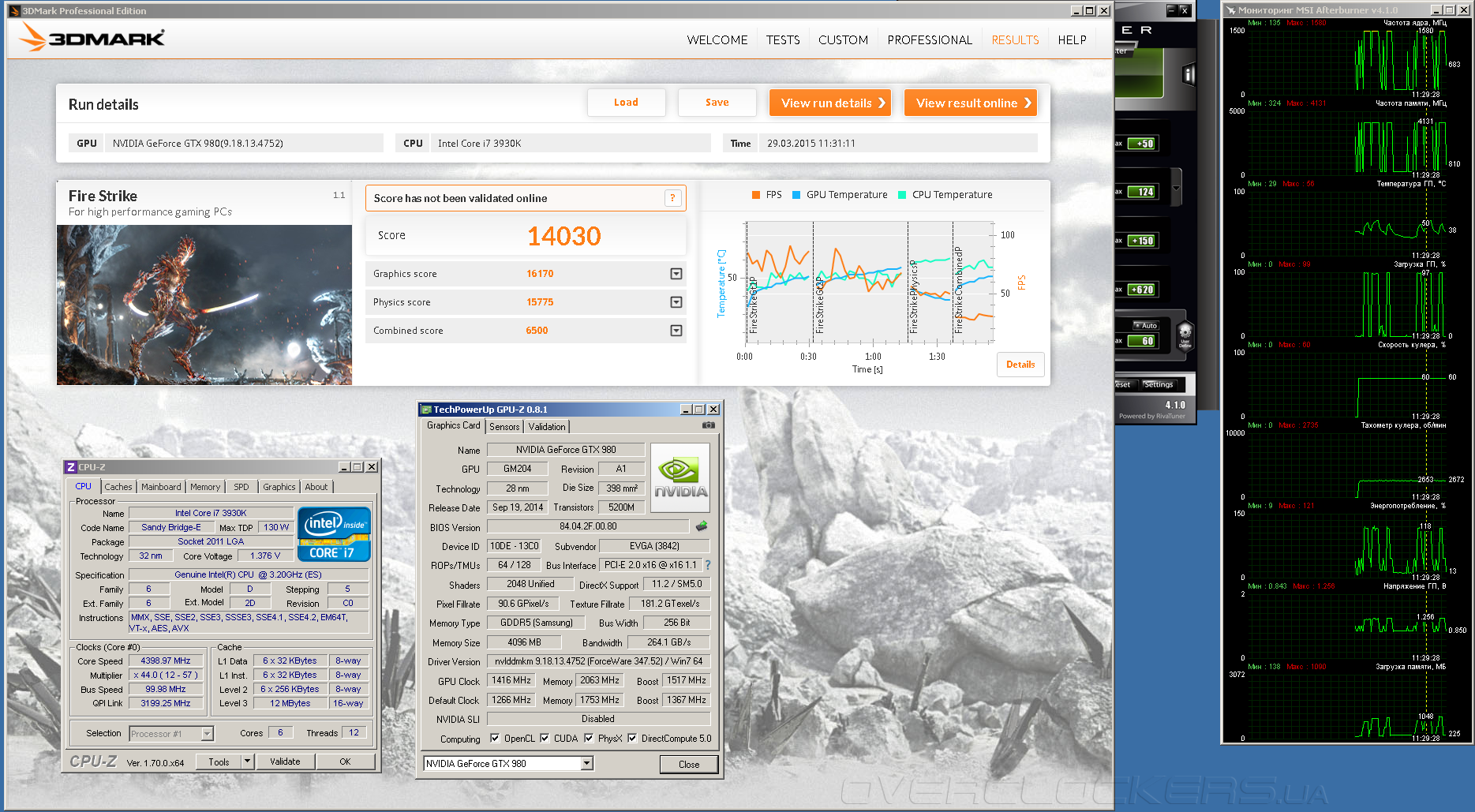

Нужно отметить, что общий потенциал EVGA Superclocked еще выше. После экспериментов с разными частотами и напряжениями был пройден тест 3DMark Fire Strike (стандартный профиль настроек) при пиковой частоте ядра 1580 МГц и эффективной частоте памяти 8262 МГц. К сожалению, столь рекордные частоты удержать в более тяжелых приложениях видеоадаптеру не удавалось.

EVGA GeForce GTX 980 Superclocked ACX 2.0

По итогам тестов нужно отметить зависимость памяти от нагрева. При более серьезном охлаждении для постоянного использования вполне можно было бы использовать значения на уровне 8,2 ГГц.
