Radeon HD 4850 512MB - дерзкий новичок?!

После полугодовалого периода застоя AMD наконец-то удачно "выстрелила" с новой линейкой видеокарт серии Radeon HD 4800. Первые ласточки, в лице Radeon HD 4850, после своего появления вызвали настоящий ажиотаж, предлагая при относительно невысокой цене отличный уровень производительности. Наконец-то, эти видеокарты добрались и до отечественного рынка, и мы спешим познакомить вас с этой интересной моделью.


Особенности архитектуры

В новую линейку видеокарт вошли Radeon HD 4850 и Radeon HD 4870, основанные на одном и том же графическом ядре RV770 и отличающиеся лишь рабочими частотами. Архитектура RV770 была существо переработана относительно предыдущего поколения, что вылилось почти в двукратный рост производительности.

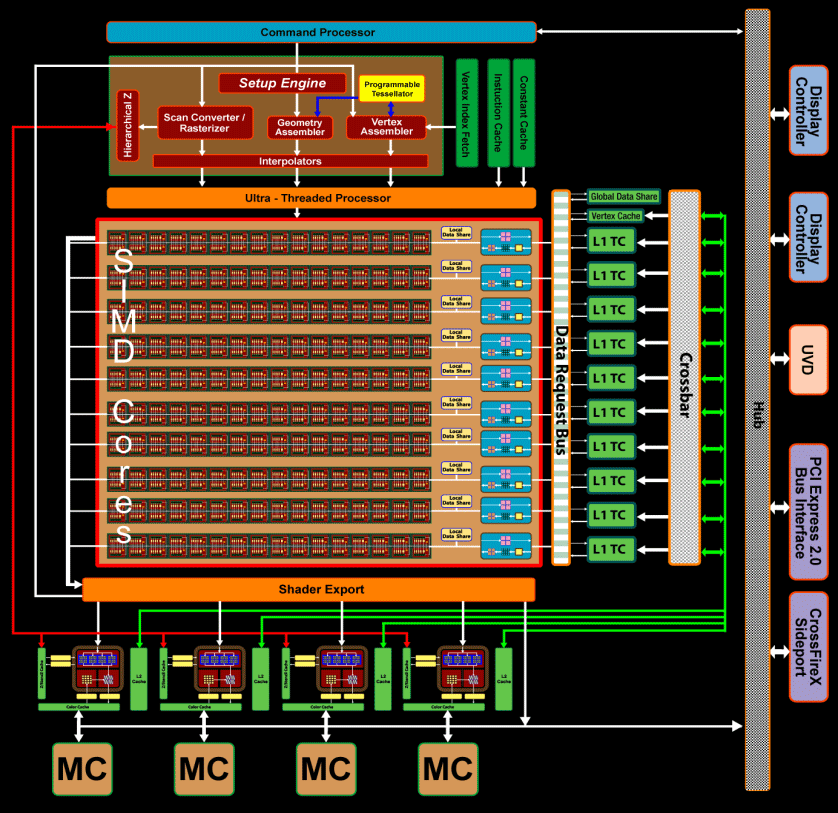

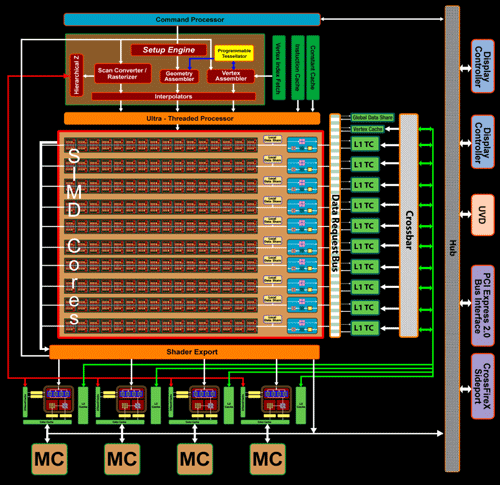

Архитектура RV770

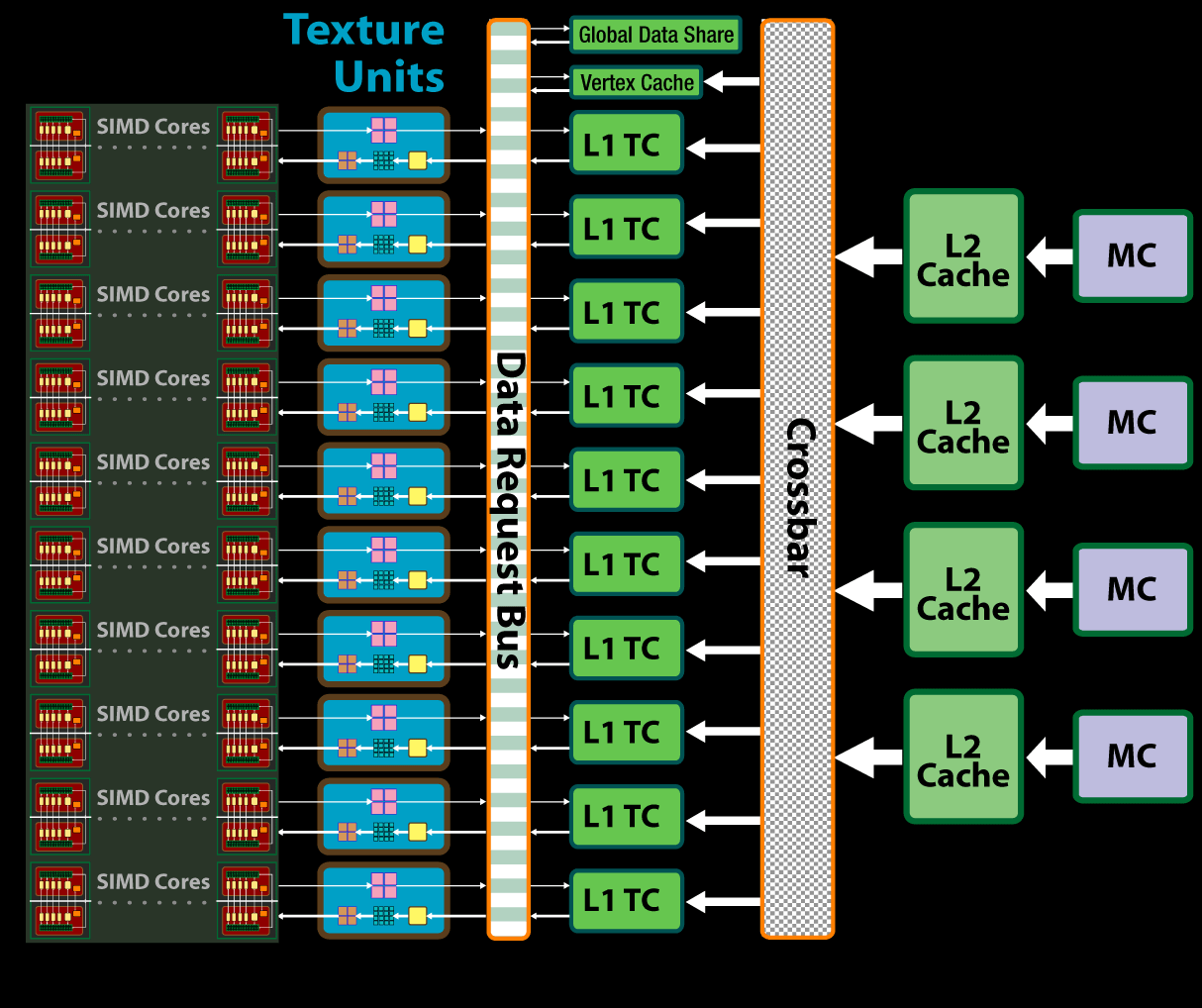

Основную вычислительную мощь графического процессора представляют десять SIMD ядер, в составе каждого из которых по 16 потоковых процессоров, способных выполнять пять инструкций за такт, что в конечном итоге дает право говорить об общем числе стрим-процессоров, равном 800 шт. При этом потоковые процессоры по своей структуре остались прежними, как и в R600. Также было увеличено количество текстурных блоков, которые претерпели некоторые изменения. Так, теперь их 40, по четыре на одно SIMD ядро с собственным кэшем L1. Кэш второго уровня разбит на четыре блока и расположен возле контроллера памяти. В отличие от TMU в R600/RV670, новые блоки стали несколько слабее, но благодаря их возросшему количеству и частоте удельная производительность новых TMU должна подняться.

Архитектура RV770

При значительном увеличении количества шейдерных процессоров и блоков TMU, вызывает недоумение неизменное количество блоков ROP, которых, как и у предшественника, осталось 16. Но зато эти блоки обрабатывают вдвое больше пикселей за такт. Также, в отличие от чипов прошлого поколения, стандартный мультисэмплинг полностью осуществляется за счет аппаратных возможностей ROP. Старые чипы вели соответствующие расчеты при помощи шейдерных процессоров, что выливалось значительным падением производительности в таких режимах. Хотя обработка сглаживания CFAA все еще осуществляется шейдерными блоками.

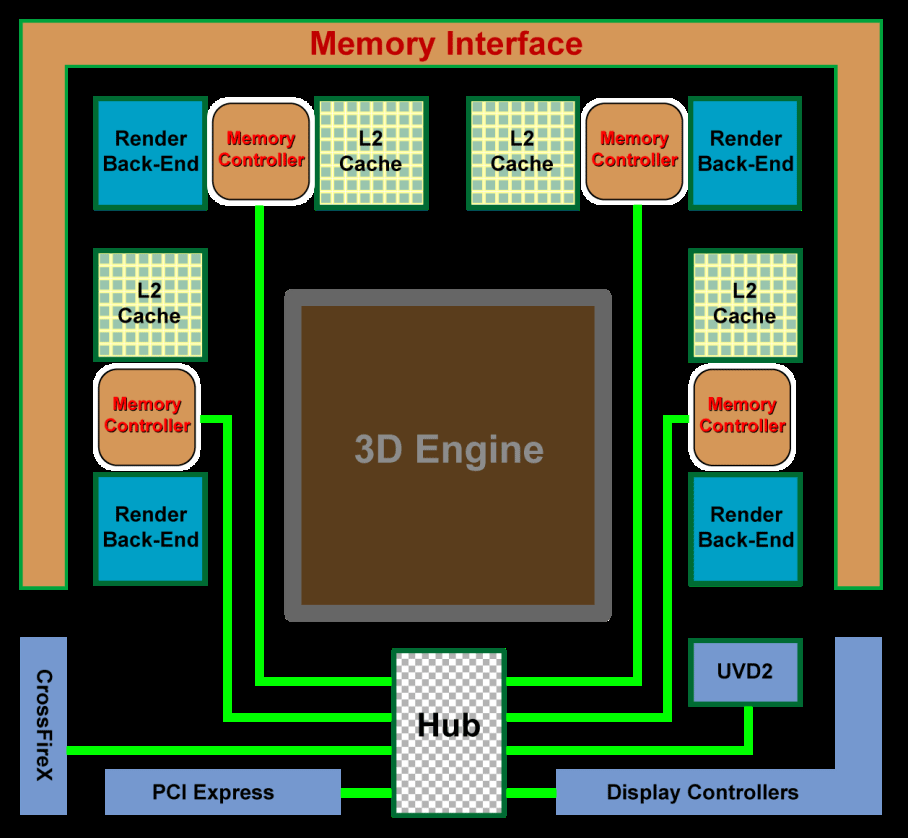

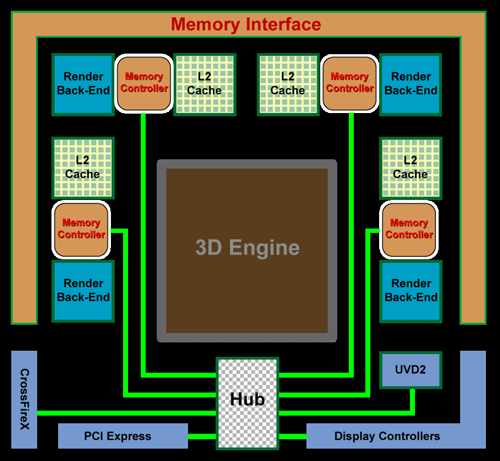

В новом GPU разработчик отказался от ранее использовавшейся внутренней кольцевой шины, и отдал предпочтение хабовой схеме, при этом четыре 64-битных контроллера памяти расположены возле основных потребителей данных, а менее требовательные подключены к концентратору.

Архитектура RV770

В качестве поддерживаемой памяти, дополнительно к GDDR3, заявлена GDDR5, благодаря которой удалось увеличить ПСП при общей шине в 256 бит. Кроме того, использование такой шины упрощает компоновку и кристалла и разводку платы видеокарты. Однако, памятью GDDR5 частотой 3,6 ГГц будет оснащаться только Radeon HD 4870 (старшая модель новой серии), а Radeon HD 4850 - более простой GDDR3.

Значительное внимание компания AMD уделяет энергоэффективности своих продуктов. Благодаря дальнейшему усовершенствованию технологии ATI PowerPlay, известной по мобильным решениям компании, и позволяющей динамически управлять на аппаратном уровне частотой и питанием GPU в зависимости от нагрузки, удалось еще больше повысить экономичность нового GPU. Потребляемая мощность старшей модели Radeon HD 4870 составляет 160 Вт, младшей Radeon HD 4850 - не более 110 Вт.

Не осталась без изменений и ATI Avivo. Аппаратный видеодекодер Unified Video Decoder получил индекс 2 благодаря значительно расширенной функциональности. Во-первых, это улучшение алгоритмов обработки видеопотока, во-вторых, появилась возможность декодирования сразу двух потоков Full HD (1080p). Также поддерживается декодирование видео форматов H.264 и MPEG2. Вывод изображения осуществляется через интерфейсы HDMI и DisplayPort. Как и все акселераторы AMD, начиная с серии HD 2000, Radeon HD 4870 и Radeon HD 4850 обладает встроенным кодеком HD Audio.

Видеокарты на базе RV770 поддерживают шину PCI Express 2.0 и режим CrossFireX, позволяющий объединить вместе несколько адаптеров. И, конечно же, DirectX 10.1, который имеет минимум нововведений и поддерживаемый еще с семейства Radeon HD 3000.

Для сравнения новых видеокарт с предыдущими поколениями приводим таблицу с техническими характеристиками:

Видеокарта Radeon HD 4870 Radeon HD 4850 Radeon HD 3870 Radeon HD 3850 Radeon HD 2900XT
Ядро RV770 RV770 RV670 RV670 R600
Число транзисторов, млн. 956 956 666 666 700
Техпроцесс, нм 55 55 55 55 80
Число процессоров 800 800 320 320 320
Число TMU 40 40 16 16 16
Число ROP 16 16 16 16 16
Частота ядра/процессоров, МГц 750 625 775 670 740
Частота памяти, МГц 3600 2000 2250 1660 1650
Шина памяти, бит 256 256 256 256 512
Тип памяти GDDR5 GDDR3 GDDR4 GDDR3 GDDR3
Объем памяти, МБ 512 512 512 256 512
Пропускная способность памяти, ГБ/с 115 64 72 53 105,6
Интерфейс PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 2.0 PCI-E 1.1
Поддерживаемая версия DirectX 10.1 10.1 10.1 10.1 10
Энергопотребление, Вт 160 110 105 95 215



Sapphire Radeon HD 4850 512MB

Одной из первых карт на базе RV770, которая попала на тестирование, стала Sapphire HD 4850. Известный своей качественной продукцией производитель часто радует пользователей новинками серии Radeon и в этот раз компания нас не подвела. Хотя, наличие оригинальной упаковки и наклейки с логотипом производителя пока ни на что не влияют, ведь первые видеокарты традиционно являются полными копиями референсных образцов.

Видеокарта Sapphire ATI Radeon HD 4850

Сравнительно небольшая коробка. Довольно дерзкая надпись красуется на лицевой стороне - "Prepare to Dominate". Так ли это, мы выясним ниже.

Комплектация:
  • Переходник DVI/D-Sub;
  • Переходник DVI/ HDMI;
  • Переходник HDTV;
  • Переходник питания с "молекса" на 6-pin;
  • Мостик для соединения видеокарт в CrossFire;
  • Диск с драйверами;
  • Инструкция по установке.

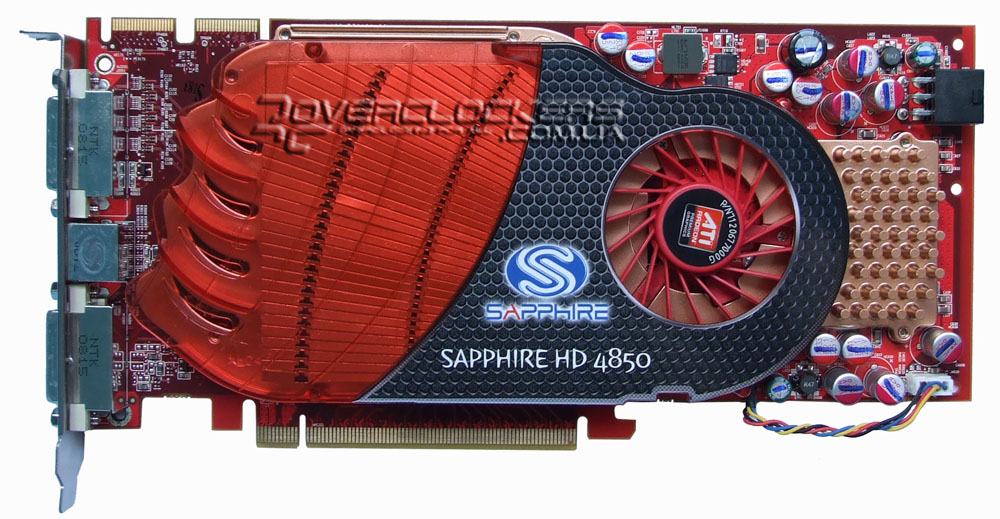

Как было уже отмечено, перед нами типичная референсная карта.

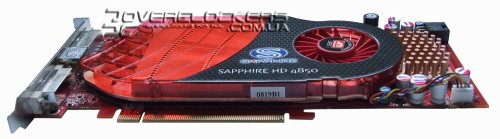

Видеокарта Sapphire ATI Radeon HD 4850

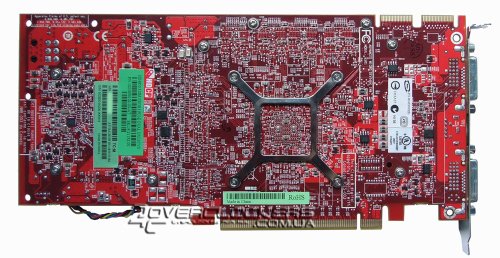

Видеокарта Sapphire ATI Radeon HD 4850

Первое, что бросается в глаза - это довольно скромная система охлаждения, знакомая нам по ATI Radeon HD 3850: все тот же однослотовый кулер с турбиной небольшого диаметра. Зато, в отличие от ближайших конкурентов от NVIDIA, эта карта выглядит не столь "монструозно" и даже слегка миниатюрно.

Видеокарта Sapphire ATI Radeon HD 4850

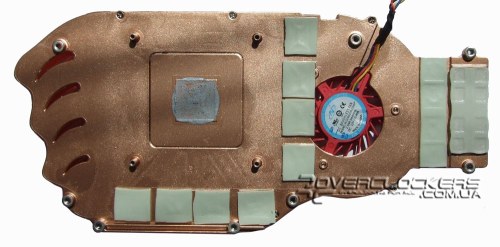

Общий радиатор контактирует с чипами памяти и с силовыми элементами схемы питания через термопрокладки, с ядром - через термопасту.

Видеокарта Sapphire ATI Radeon HD 4850 - кулер

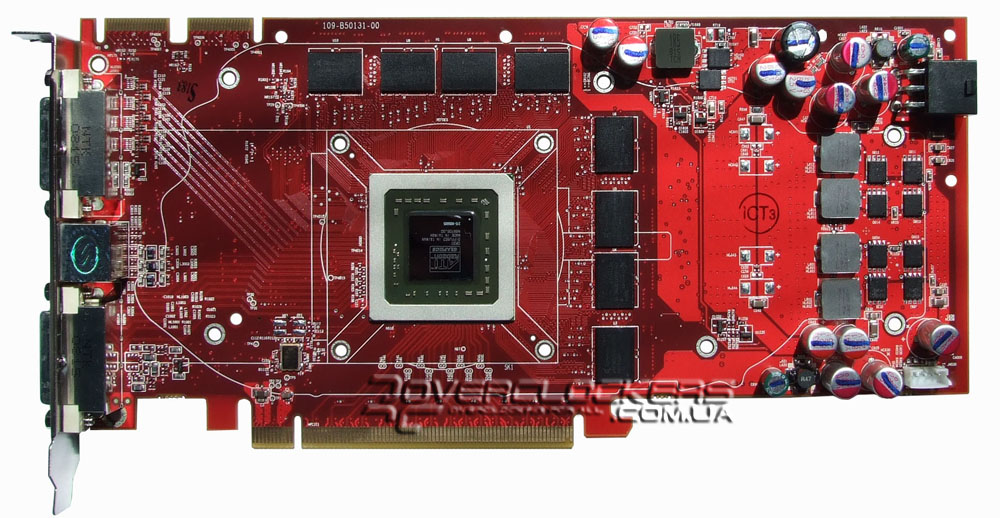

Так выглядит плата со снятой системой охлаждения:

Видеокарта Sapphire ATI Radeon HD 4850

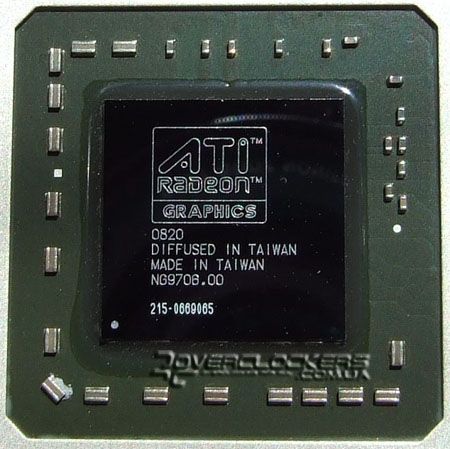

На чипе мы видим старый и уже подзабытый логотип ATI:

Видеокарта Sapphire ATI Radeon HD 4850 - GPU

Судя по маркировке, ядро призведено на 20 неделе (май) 2008 года. Рабочая частота графического процессора составляет 625 МГц, что полностью отвечает эталонным значениям.

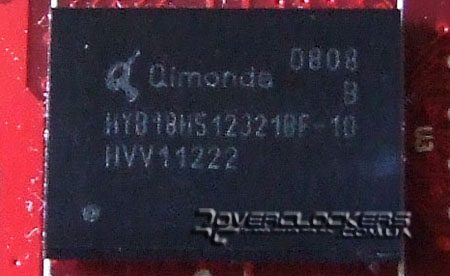

Видеокарта Sapphire ATI Radeon HD 4850 - память

На плате распаяны 8 чипов памяти Qimonda общим объемом 512 MB. Время выборки - 1,0 нс, что соответствует рабочей частоте 2 ГГц, но память при этом функционирует на частоте 1986 МГц.
