Разгон и вольтмод Radeon HD 3870. Сравнение с GeForce 8800GT Sonic

Видеокарты Radeon серии HD 3800 постепенно исчезают из прайс-листов отечественных компаний, уступая место новым и более перспективным акселераторам нового поколения. Объект рассмотрения данной статьи, видеокарта Radeon HD 3870, уже поступилась местом новичку Radeon HD 4850. Однако данная статья будет носить не совсем стандартный характер относительно наших остальных обзоров. Так уж сложилось, что именно эта модель не фигурировала ранее на страницах нашего ресурса, и этот пробел будет восполнен. Но поскольку ничего нового и интересного о самой карте и ее возможностях на штатных частотах мы вам уже не поведаем, то сосредоточимся непосредственно на вопросах разгона. Мы постараемся осветить нюансы разгона и вольтмода этих видеокарт, немного коснемся негативных последствий, а именно деградации чипа. Ну и для наглядности сравним производительность этой карты в игровых приложениях с бывшим конкурентом в лице GeForce 8800 GT.


Gigabyte GV-RX387512H-B (Radeon HD 3870)

В качестве представителя Radeon HD 3870 мы рассмотрим видеокарту производства Gigabyte. Данная карта на протяжении нескольких месяцев верой и правдой служила вашему покорному слуге. Почти сразу же она была немного модернизирована и данная статья включает небольшой отчет по разгону данной карты. Поскольку родной кулер почти сразу был заменен, то вопросам эффективности родного охлаждения будет уделено минимум внимания. Мы лишь кратко взглянем на карту и сразу же перейдем к вопросам ее модификации.

Единственное, чем выделяется GV-RX387512H-B от остальных рефренных плат, так это комплектация игрой NeverWinter Nights 2. Персонаж из игры украшает и коробку.

Видеокарта Gygabyte ATI Radeon HD 3870

Комплектация:
  • Переходник DVI/D-Sub;
  • Переходник HDTV;
  • Переходник RCA;
  • Диск с драйверами;
  • Игра NeverWinter Nights 2;
  • Инструкция по установке.

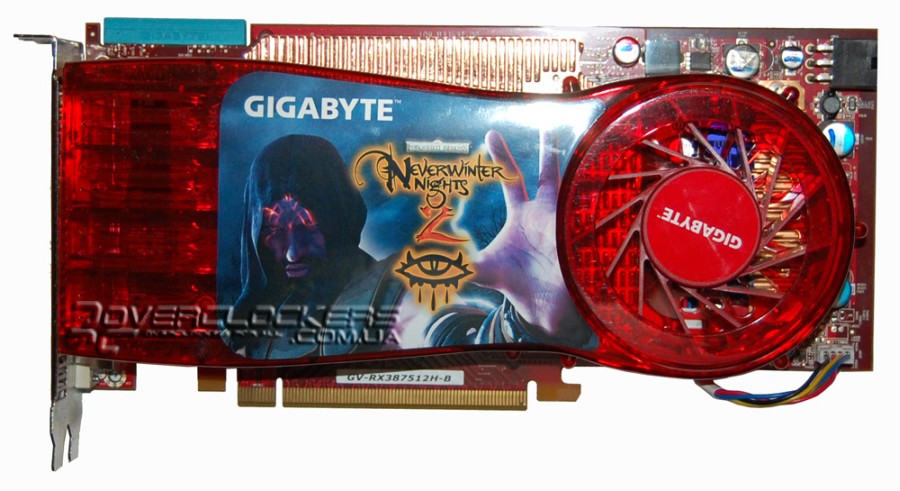

Выглядит видеокарта следующим образом:

Видеокарта Gygabyte ATI Radeon HD 3870

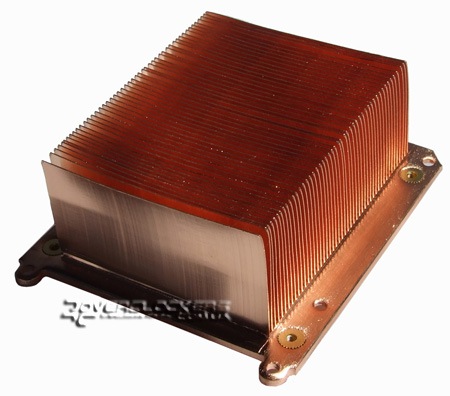

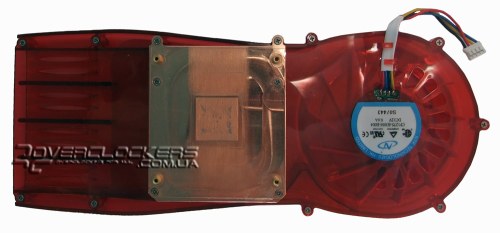

Стандартная система охлаждения представляет собой кулер турбинного типа. Сам радиатор небольшой, но выполнен из меди и имеет множество тонких ребер, сквозь которые воздух прогоняется расположенным сбоку вентилятором. Основание радиатора имеет ровное, хотя и не полированное основание. Вокруг зоны контакта с чипом наклеена защитная диэлектрическая пленка.

Видеокарта Gygabyte ATI Radeon HD 3870

Видеокарта Gygabyte ATI Radeon HD 3870

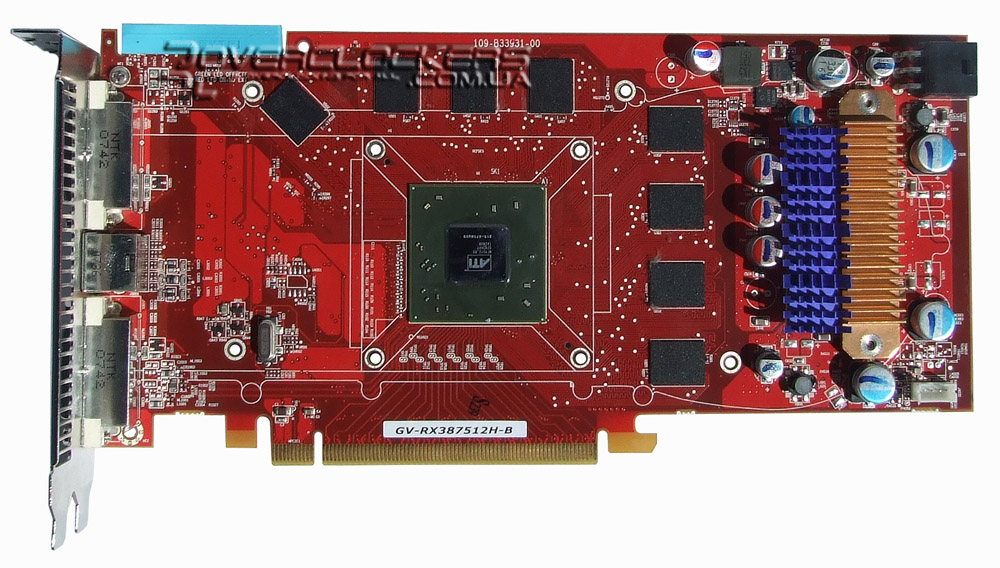

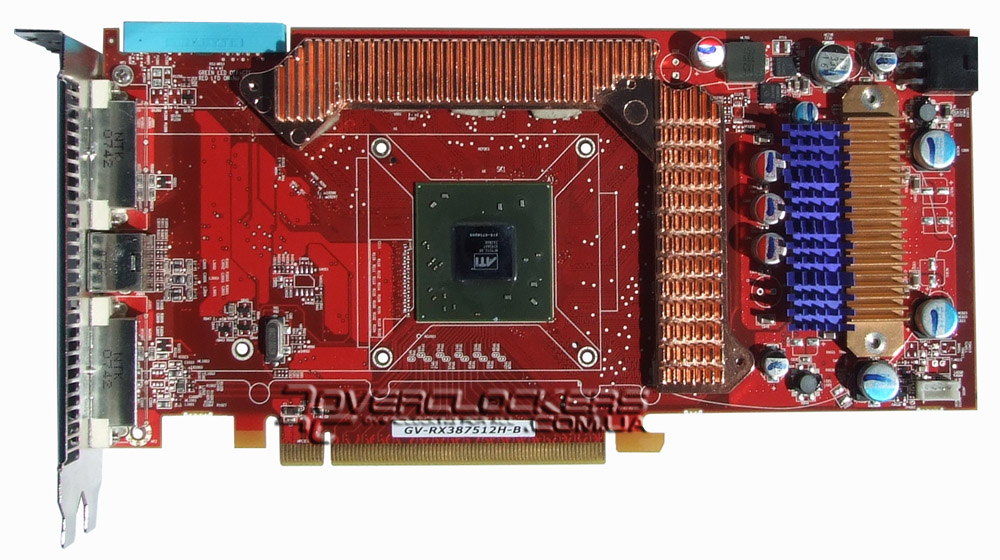

Под большим пластиковым кожухом СО скрываются небольшой радиатор силовых элементов и пластина-радиатор на чипах памяти. Синие «радиаторы-ежики» не являются родными и наклеены на дроссели позднее, но поскольку их клейкие подушечки изнашиваются, то удалять их для снимка уже не стали. На разъем CrossFire надета голубая пластиковая заглушка.

Видеокарта Gygabyte ATI Radeon HD 3870

Видеокарта Gygabyte ATI Radeon HD 3870

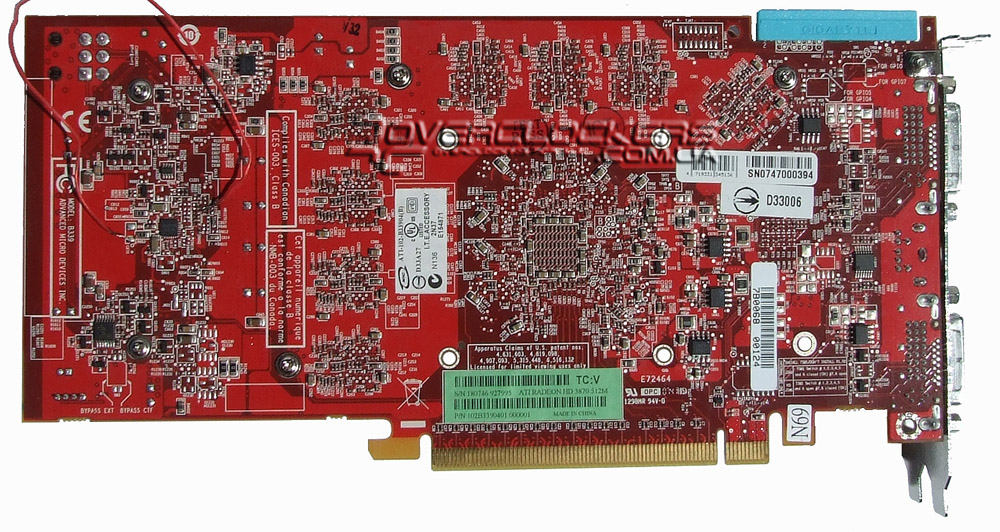

Обратная сторона платы:

Видеокарта Gygabyte ATI Radeon HD 3870

Внимательный читатель сразу заметит два припаянных провода. Но об этом будет сказано немного ниже.

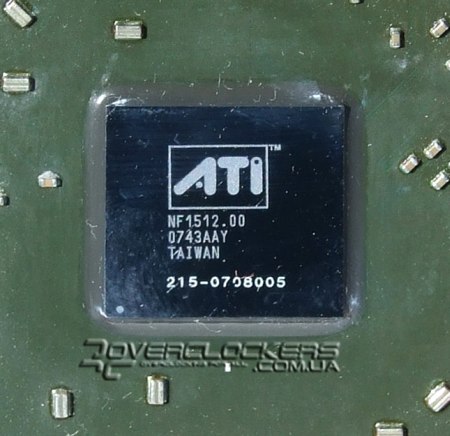

Вокруг графического чипа RV670 нет защитной рамки, так что при замене охлаждения надо быть осторожным, чтобы не сколоть ненароком чип.

Чип RV670

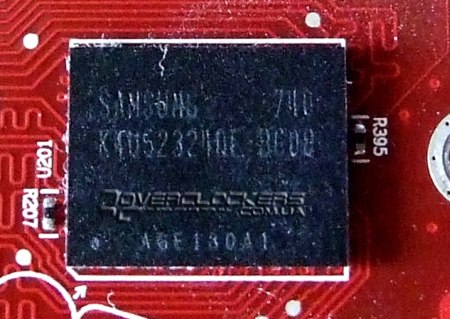

На плате установлена GDDR4 память производства Samsung со временем доступа 0,8 нс, т.е. рассчитанная на эффективные  2500 МГц.

Видеокарта Gygabyte ATI Radeon HD 3870

Ядро видеокарты работает на частоте 775 МГц, в простое частота снижается до 300 МГц. Память работает на частоте 1125 МГц (эффективная 2250 МГц). Если разгонять карту без каких-либо модификаций, то результат для данного экземпляра не особо впечатляющий. Однако стоит помнить, что видеокарты Radeon HD 3870 это и так старшие модели на базе RV670 и намного поднять частоты выше номинала получится лишь на самых удачных экземплярах. Карта Gigabyte стабильно заработала лишь при частоте ядра немногим более 800 МГц. Память легко поднималась до своего номинала в 2,5 ГГц, но при прогреве начинала сразу сыпать артефактами.
Оверклокинг - в поисках скорости
