Обзор и тестирование компактной видеокарты ASUS GeForce GTX 970 Mini

Компания ASUS уже стала стабильным поставщиком компактных графических решений, постоянно радуя пользователей выпуском новых миниатюрных версий производительных видеокарт. Недавно мы знакомили вас с GTX960-MOC-2GD5. Но это не самый мощный козырь в рукаве ASUS. В активе компании есть еще 17-сантиметровая версия видеокарты GeForce GTX 970, до недавнего времени занимавшая вторую ступеньку в рейтинге однопроцессорных графических решений NVIDIA. Удалось ли при компактных размерах тайваньскому вендору сохранить невысокие рабочие температуры и шум? Сейчас мы это выясним.


ASUS GTX970-DCMOC-4GD5

Видеокарта поставляется в небольшой коробке.

ASUS GTX970-DCMOC-4GD5

Переходников и каких-либо кабелей в комплекте нет. Кроме самого устройства внутри находится только диск с программным обеспечением и инструкция.

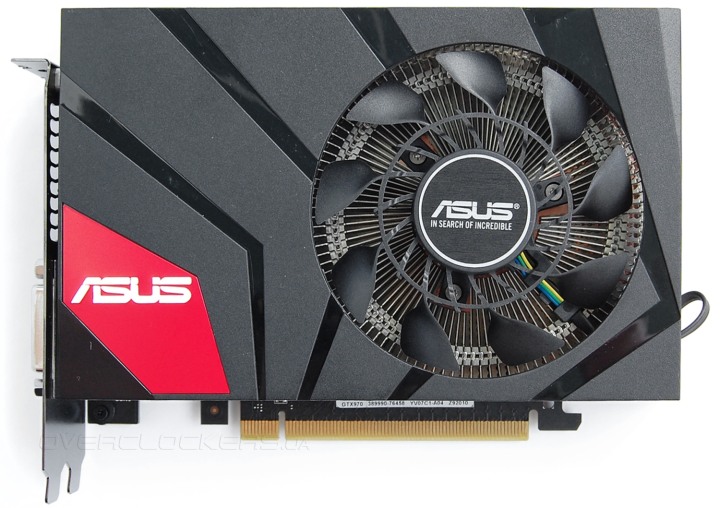

А вот и сам мини-монстр длиной 17 сантиметров:

ASUS GTX970-DCMOC-4GD5

Крупный вентилятор, черный кожух с незамысловатым геометрическим узором на поверхности. Внешне — полная копия GTX960-MOC-2GD5 и других аналогичных моделей ASUS.

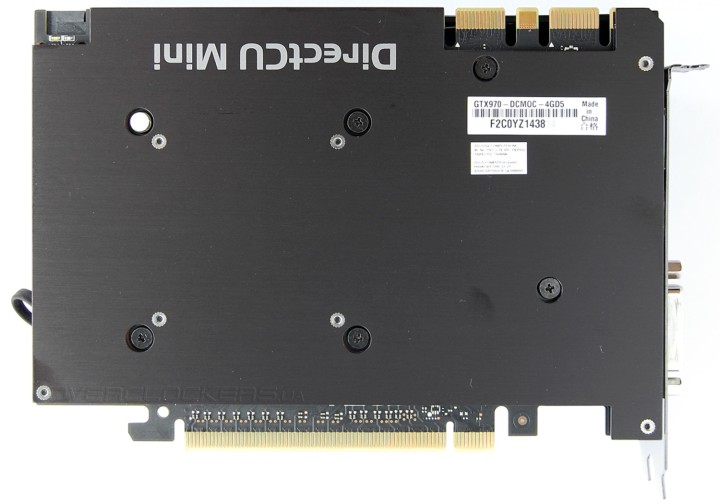

Задняя сторона закрыта металлической пластиной с вырезами в районе разъема питания и разъемов SLI.

ASUS GTX970-DCMOC-4GD5

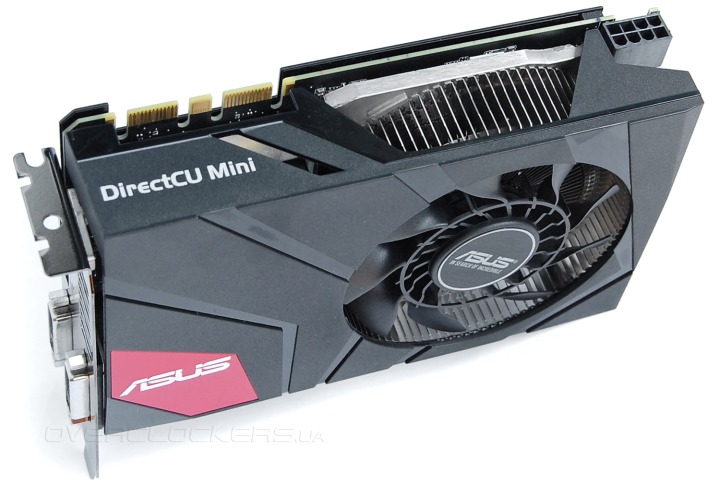

Кулер занимает два слота. Через прорези сбоку отлично видно, что радиатор использует весь доступный объем внутри корпуса.

ASUS GTX970-DCMOC-4GD5

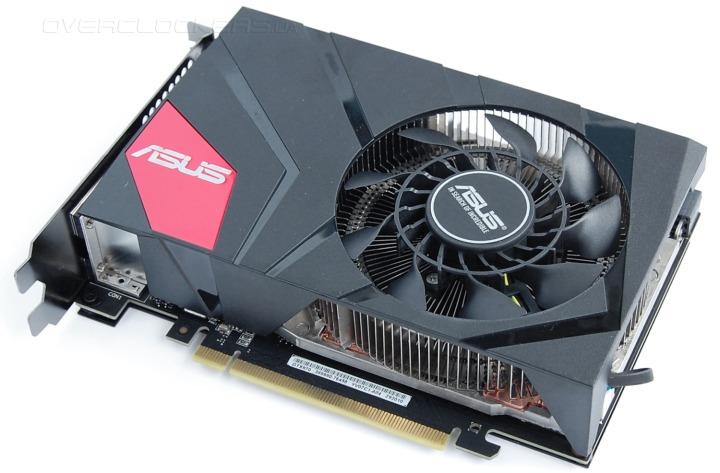

Отличительной чертой мини-версий от ASUS является необычная форма вентилятора и непривычная конструкция радиатора, который можно оценить даже без съема пластикового кожуха. У радиатора толстое основание и круглый массив пластин, образующих подобие чаши или небольшой бочки, внутри которой расположен вентилятор.

ASUS GTX970-DCMOC-4GD5

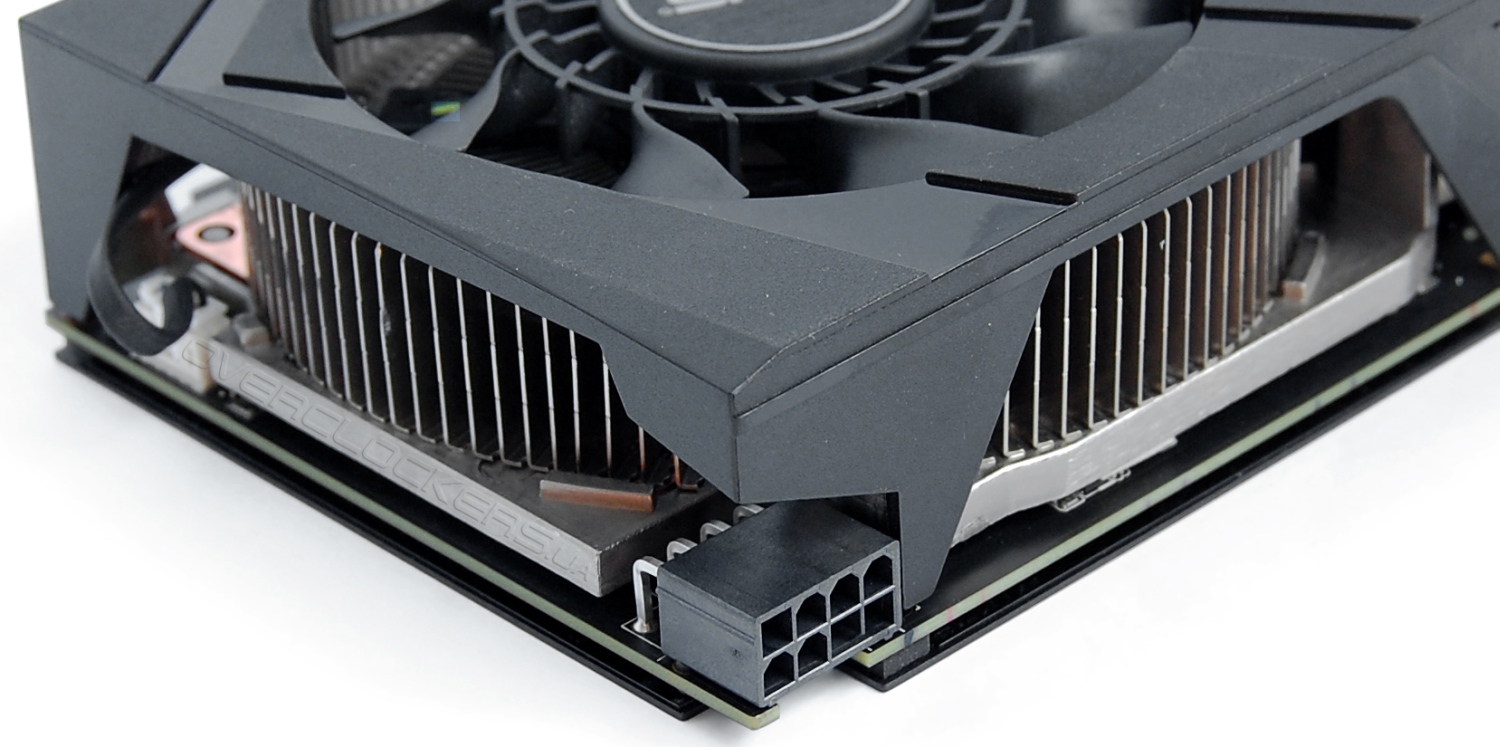

У ASUS GTX970-DCMOC-4GD5 один разъем питания на восемь контактов, который развернут защелкой вверх, что упрощает подключение соответствующего кабеля.

ASUS GTX970-DCMOC-4GD5

В этот раз пришлось обойтись без разбора видеокарты. Она была получена из розницы, и гарантийная пломба на одном из винтов стала серьезным препятствием. Но можно уверенно говорить, что система охлаждения на все сто процентов идентична таковой у более простых карт. Поэтому для иллюстрации воспользуемся фотографией из обзора ASUS GTX960-MOC-2GD5. На ней отлично видна вся охлаждающая конструкция, в левой части которой имеется мощный блок для отвода тепла от элементов узла питания. У основания медная сердцевина для контакта с GPU.

ASUS GTX970-DCMOC-4GD5

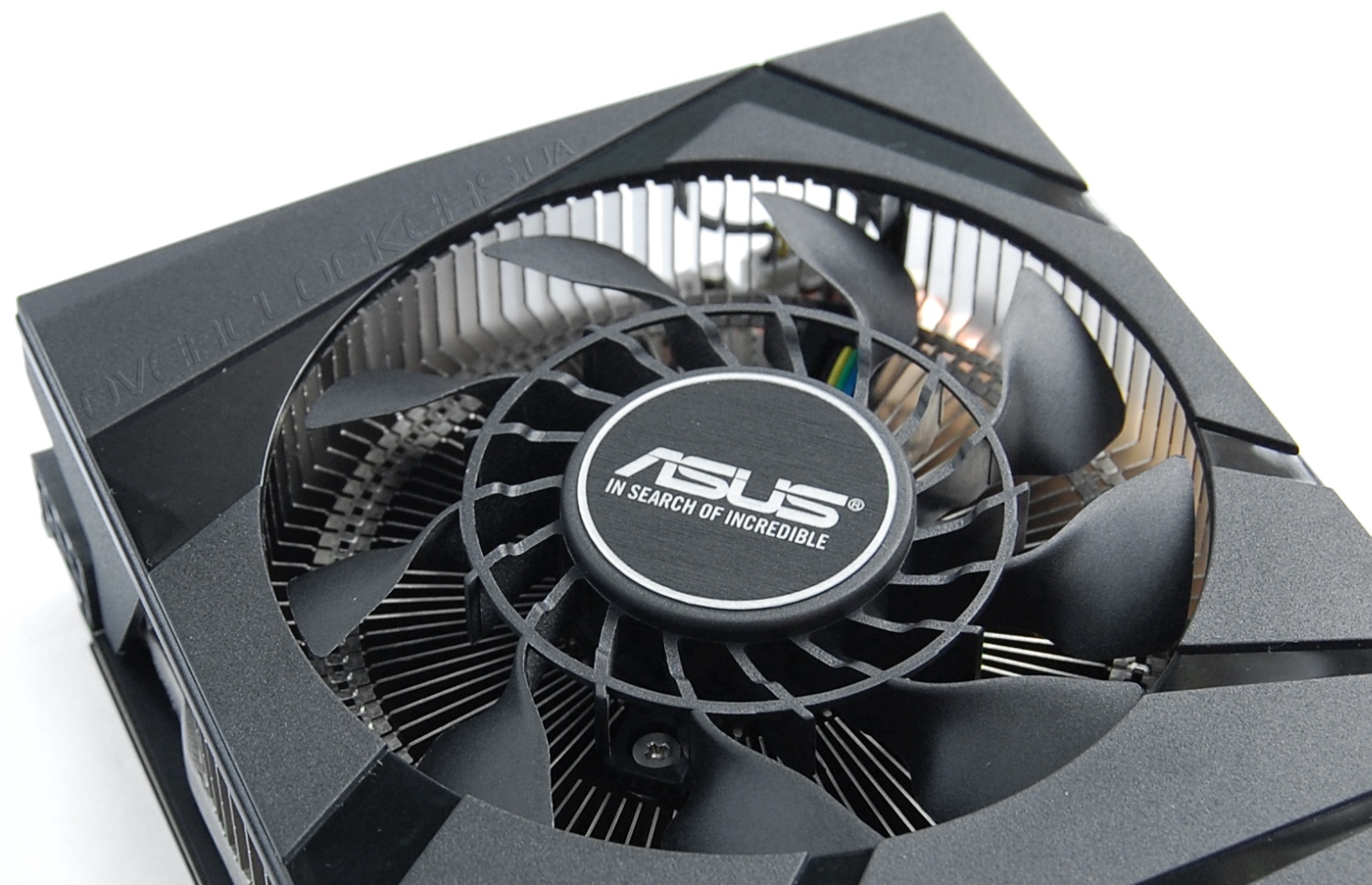

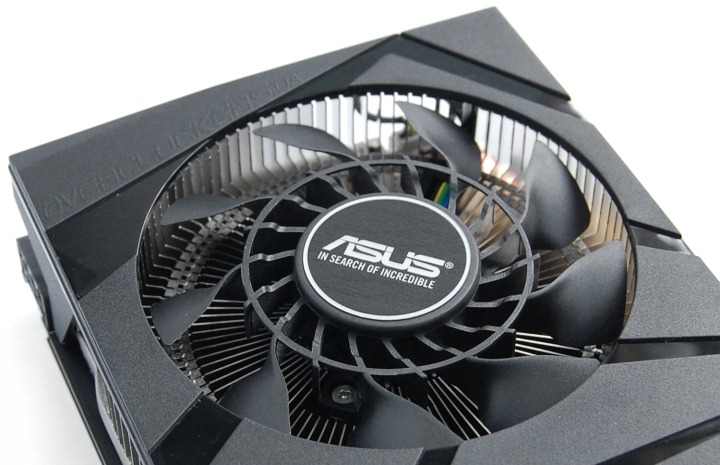

Особый вентилятор используется во всей линейке мини-версий видеокарт ASUS и в некоторых полноформатных моделях. Внешнее кольцо крыльчатки состоит из лопастей обычной формы, создающих нисходящий поток. Внутри кольца перпендикулярные «лепестки», прогоняющие воздух сквозь боковые секции. Таким образом, один вентилятор работает как осевой и радиальный, обеспечивая эффективный продув всех частей радиатора.

ASUS GTX970-DCMOC-4GD5

Самое интересное (плата) осталась вне осмотра. Но и тут можно предположить, что она построена на базе единого дизайна, который использовался и в случае GeForce GTX 960 Mini.

Подключение мониторов может осуществляться через пару интерфейсных разъемов DVI, по HDMI или Display Port.

ASUS GTX970-DCMOC-4GD5

ASUS GTX 970 mini может похвастать заводским разгоном. Базовая частота ядра повышена с 1051 МГц до 1089 МГц при Boost Clock 1228 МГц. Эффективная частота памяти 7012 МГц.

ASUS GTX970-DCMOC-4GD5

ASIC Quality согласно GPU-Z равен 71,2%.

ASUS GTX970-DCMOC-4GD5

При игровой нагрузке частота Boost варьировалась в диапазоне от 1215 до 1291 МГц. В большинстве приложений просадок ниже 1253 МГц почти не было. Например, в Far Cry 4 ядро работало на 1253-1266 МГц с редкими повышениями своей частоты. Температура не превышала 70 °C при 24 °C внутри помещения. И поддерживалась она при минимальном шуме на скорости вращения вентилятора 1600–1700 об/мин. Все эти данные не сильно отличаются от рабочих параметров ASUS GTX960-MOC-2GD5, но нужно учитывать, что младший товарищ тестировался при температуре окружающей среды ниже на 1 °C.

ASUS GTX970-DCMOC-4GD5

Проявленные температурно-шумовые характеристики при столь малых размерах охлаждения можно смело назвать отличными. Внутри тесного компактного корпуса видеокарта будет греться сильнее, но начальные данные позволяют говорить о неплохом потенциале для сохранения параметров в приемлемых рамках даже в тяжелых режимах эксплуатации.

Теперь о разгоне. В этом плане никаких рекордов карта ASUS не продемонстрировала. Графический процессор удалось поднять до 1254 МГц по базовой частоте, память стабильно заработала на 7776 МГц.

ASUS GTX970-DCMOC-4GD5

Пиковое значение Boost достигало 1455 МГц. Основное время ядро работало на чуть меньших значениях. В Far Cry 4 наблюдалась относительная стабильность Boost на уровне 1444 МГц. В Battlefield 4 были просадки вплоть до 1380 МГц.

ASUS GTX970-DCMOC-4GD5

Скорость вентилятора была вручную повышена через MSI Afterburner до уровня 2300–2400 об/мин. Связано это было с желанием повысить стабильность. При чуть больших значениях частот с ней наблюдались проблемы по истечении определенного времени работы под нагрузкой. И серьезное понижение температурного режима помогало увеличить время работы. Возможно, при итоговой конфигурации частот уже можно было ограничиться меньшей скоростью.
Оверклокинг. Только слепой не увидит различий!
