Radeon R9 290 — младший флагман AMD нового поколения. Тестирование видеокарты ASUS с охлаждением DirectCU II

После успешного опыта с Radeon HD 7950 многие пользователи ждали выхода упрощенной версии нового флагмана Radeon R9 290X. И он последовал. Видеокарта Radeon R9 290 вместе с индексом X лишилась части вычислительных блоков. Из 44 Compute Unit отключено четыре. В итоге активно 2560 ALU, 160 текстурных блока и 64 ROP. Дополнительно была снижена и рабочая частота графического процессора до значения в 947 МГц. Впрочем, нужно помнить, что в случае с GPU Hawaii — это максимальная частота, которая поддерживается до момента достижения лимитов по температуре и мощности. Если карта выходит из заданных ограничений, то частота начинает снижаться. Эффективная частота памяти одинакова со старшей моделью — 5000 МГц. Обмен данными с GPU производится по шине разрядностью 512 бит.

Видеоадаптер Radeon R9 290X Radeon R9 290 Radeon R9 280X Radeon HD 7970 GHz Edition Radeon HD 7970
Ядро Hawaii Hawaii Tahiti Tahiti Tahiti
Количество транзисторов, млн. шт 6020 6020 4312 4312 4312
Техпроцесс, нм 28 28 28 28 28
Площадь ядра, кв. мм 438 438 365 365 365
Количество потоковых процессоров 2816 2560 2048 2048 2048
Количество текстурных блоков 176 160 128 128 128
Количество блоков рендеринга 64 64 32 32 32
Частота ядра, МГц до 1000 до 947 1000 1000–1050 925
Шина памяти, бит 512 512 384 384 384
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5000 5000 6000 6000 5500
Объём памяти, МБ 4096 4096 3072 3072 3072
Поддерживаемая версия DirectX 11.2 11.2 11.2 11.2 11.2
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 290 275 250 250 250

Флагманский графический ускоритель AMD вышел очень горячим, поэтому компания особо не афишировала данные по энергопотреблению или TDP. По неофициальным данным уровень TDP для Radeon R9 290X достигает значения в 290 Вт (в других источниках — 300 Вт). В случае с Radeon R9 290 озвучивается значение в 275 Вт. Такое уменьшение «аппетитов» младшего флагмана должно положительно сказаться на итоговых температурах и шуме. Это подтверждается ограничением скорости вентилятора в 47% относительно максимума для высокопроизводительного режима Uber. У Radeon R9 290X в Uber Mode скорость вентиляторов ограничивалась значением в 55% от максимально возможной. Хотя и в таком режиме флагман немного сбрасывал частоту ядра в самых тяжелых приложениях и после долгих нагрузок. В более тихом Quiet Mode падение частоты и вовсе нормальное явление, которое приводило к снижению производительности до 15% в самых тяжелых случаях. Основным ограничителем производительности служил нагрев в результате быстрого достижения пиковых значений. Похожее поведение можно ожидать и от референсных Radeon R9 290.

Изменить ситуацию может хорошее охлаждение. Обеспечьте более низкие рабочие температуры и вы получите стабильные 1000 МГц для старшей видеокарты и 947 МГц для младшей версии. В случае с референсными картами это возможно только при полной замене кулера. Но многие производители уже позаботились о проблеме перегрева Radeon R9, выпустив модели с нестандартными системами охлаждения. Именно такой продукт станет героем нашего обзора. ASUS R9290-DC2OC-4GD5 охлаждается системой DirectCU II и даже работает на повышенных частотах.


ASUS R9290-DC2OC-4GD5

Адаптер поставляется в крупной коробке со стандартным для ASUS оформлением.

ASUS R9290-DC2OC-4GD5

Комплект поставки следующий:
  • переходник питания с двух 6-pin PCI-E на один 8-pin PCI-E;
  • диск с программным обеспечением;
  • инструкция.

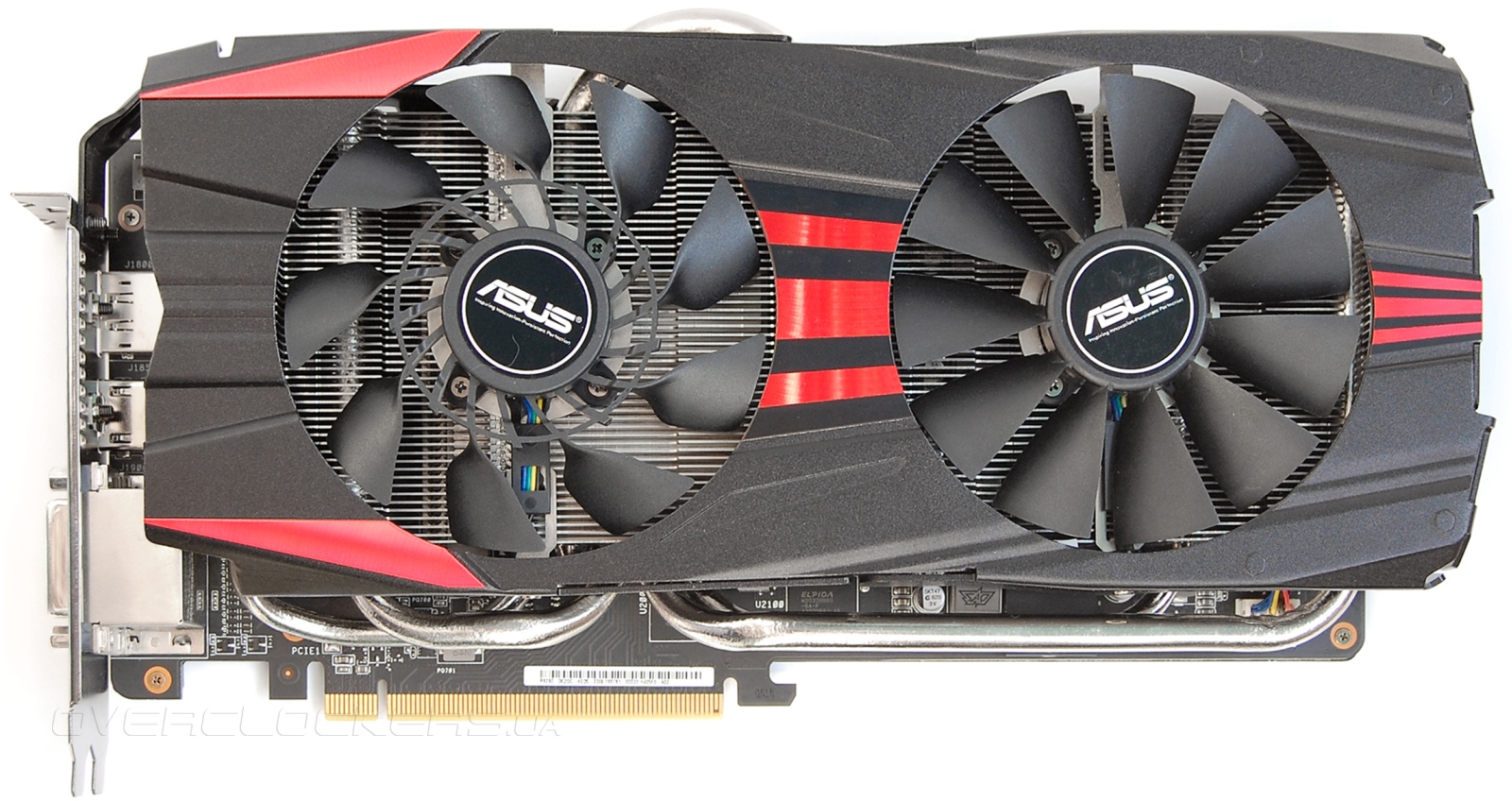

Массивная видеокарта крупнее референсной версии, но все еще занимает два слота расширения. По внешнему виду — полная копия ASUS R9280X-DC2T-3GD5.

ASUS R9290-DC2OC-4GD5

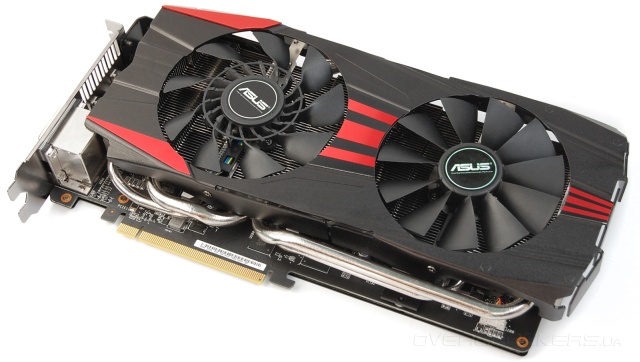

Кожух обтекаемой формы несет на поверхности красные декоративные вставки, ставшие, например, отличительной чертой дизайна всех продуктов линейки Republic of Gamers. Из-под кожуха выглядывают толстые тепловые трубки.

ASUS R9290-DC2OC-4GD5

Обратная сторона платы закрыта перфорированной металлической пластиной. Отсутствуют разъемы для соединения видеокарт мостиком CrossFireX — новые Radeon отлично работают в паре без дополнительных аппаратных интерфейсов.

ASUS R9290-DC2OC-4GD5

Разъемы подключения питания развернуты защелкой вверх со специальными вырезами в текстолите. Это упрощает подключение соответствующих кабелей и не требует наличия свободного места под платой, позволяя обходится без вырезов в радиаторе.

ASUS R9290-DC2OC-4GD5

На задней панели имеются все современные интерфейсные разъемы: HDMI, DisplayPort и два DVI.

ASUS R9290-DC2OC-4GD5

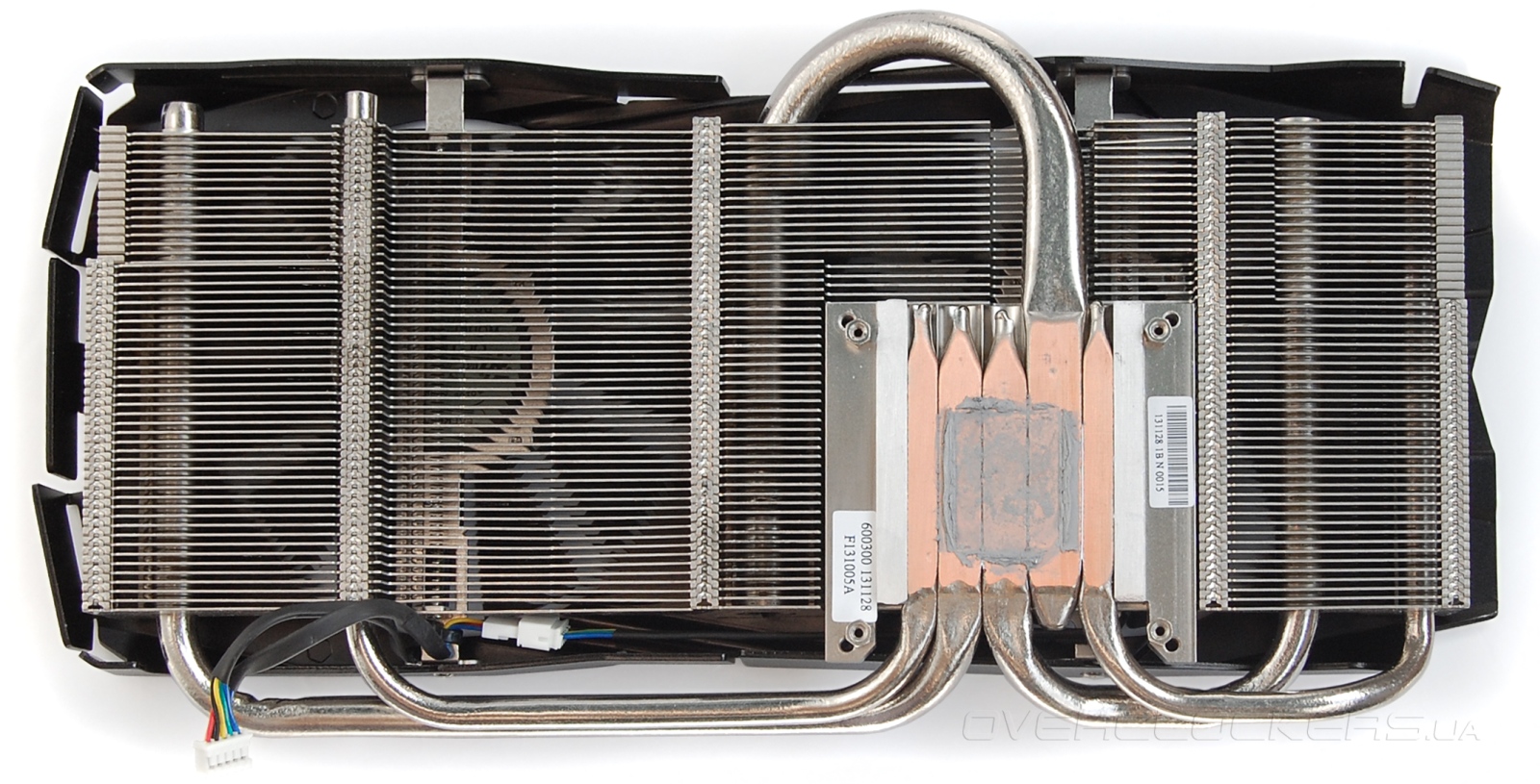

Конструкция кулера не отличается от охлаждения упомянутой выше карты ASUS R9280X-DC2T-3GD5. В основе пять тепловых трубок — две диаметром 6 мм, две по 8 мм и одна 10 мм. Боковые трубки, самые тонкие, напрямую с графическим кристаллом на контактируют, что хорошо видно по отпечатку термопасты.

ASUS R9290-DC2OC-4GD5

Реализована технология прямого контакта. Трубки плотно подогнаны друг другу в основании, соприкасаясь с поверхностью кристалла GPU без дополнительных металлических пластин.

ASUS R9290-DC2OC-4GD5

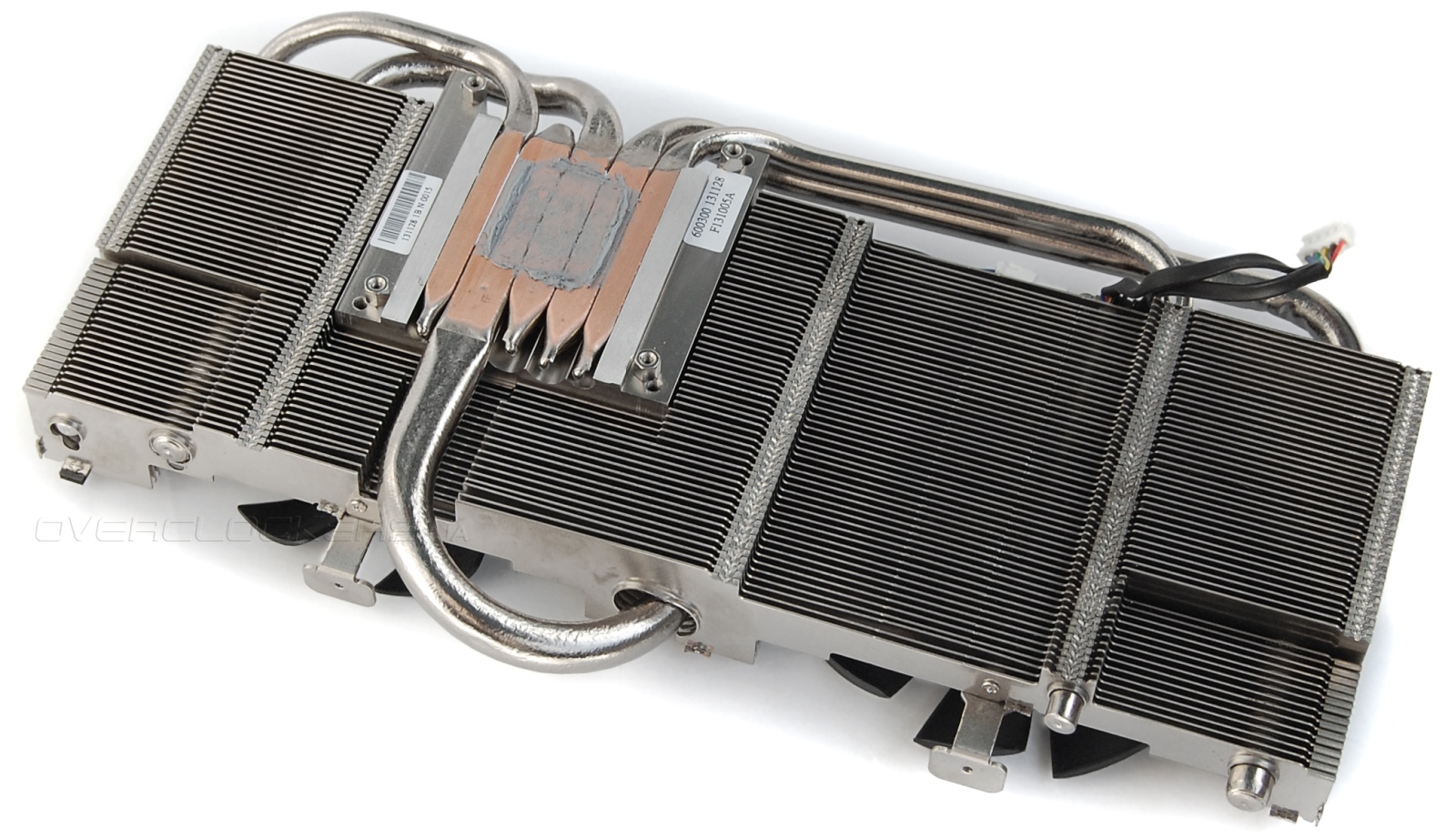

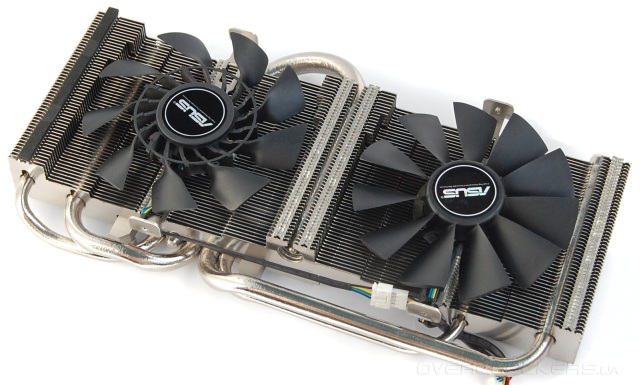

Массивный радиатор равномерно пронизан трубками по всей длине. Вентиляторы устанавливаются на узкие крепежные планки, которые прикручиваются к радиатору. Никаких массивных элементов, мешающих продуву конструкции, нет.

ASUS R9290-DC2OC-4GD5

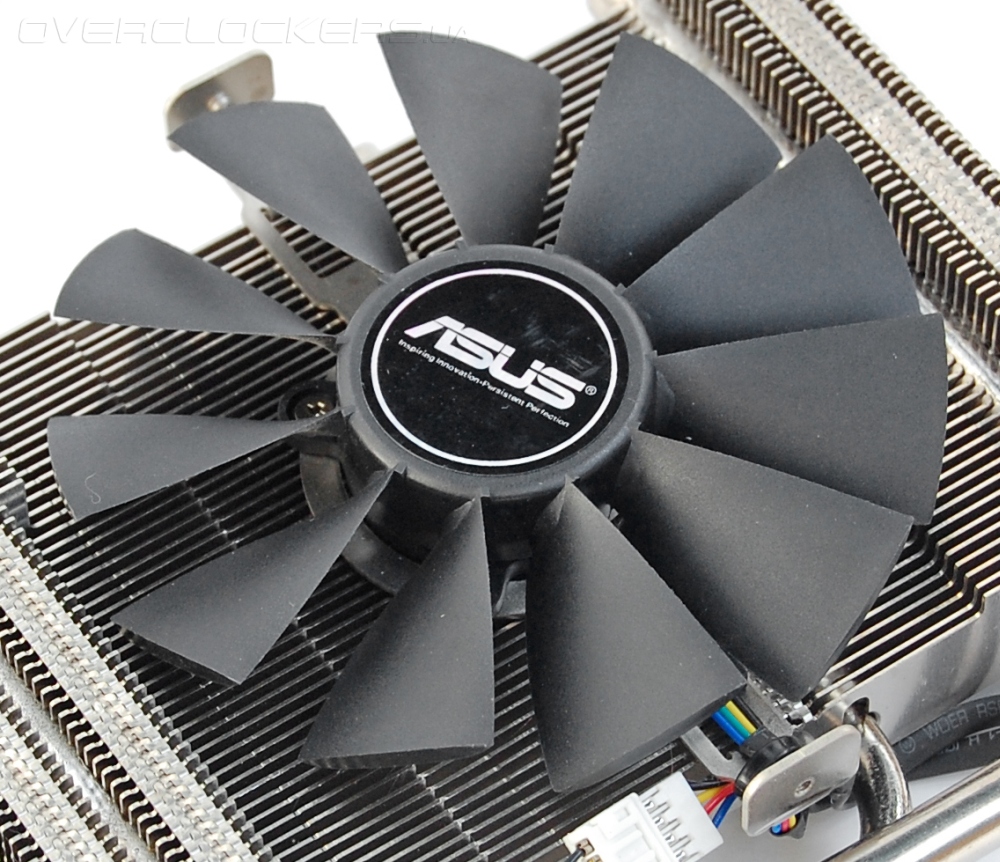

Оба вентилятора типоразмера 100 мм, но с разной конструкцией крыльчатки. Ближе к задней панели расположен самый необычный — с комбинированными лопастями двух типов. Он одновременно выступает как осевой и радиальный вентилятор, благодаря чему часть нагретого воздуха выдувается за пределы корпуса через заднюю решетку.

ASUS R9290-DC2OC-4GD5

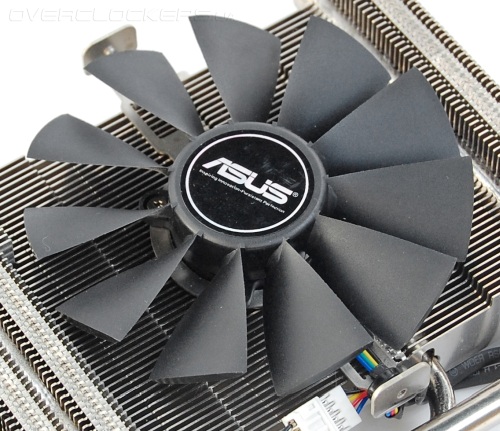

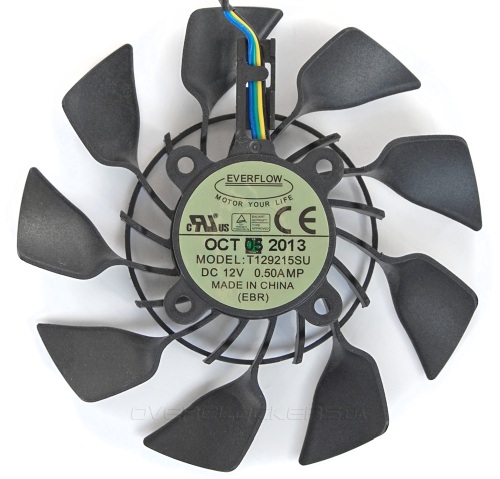

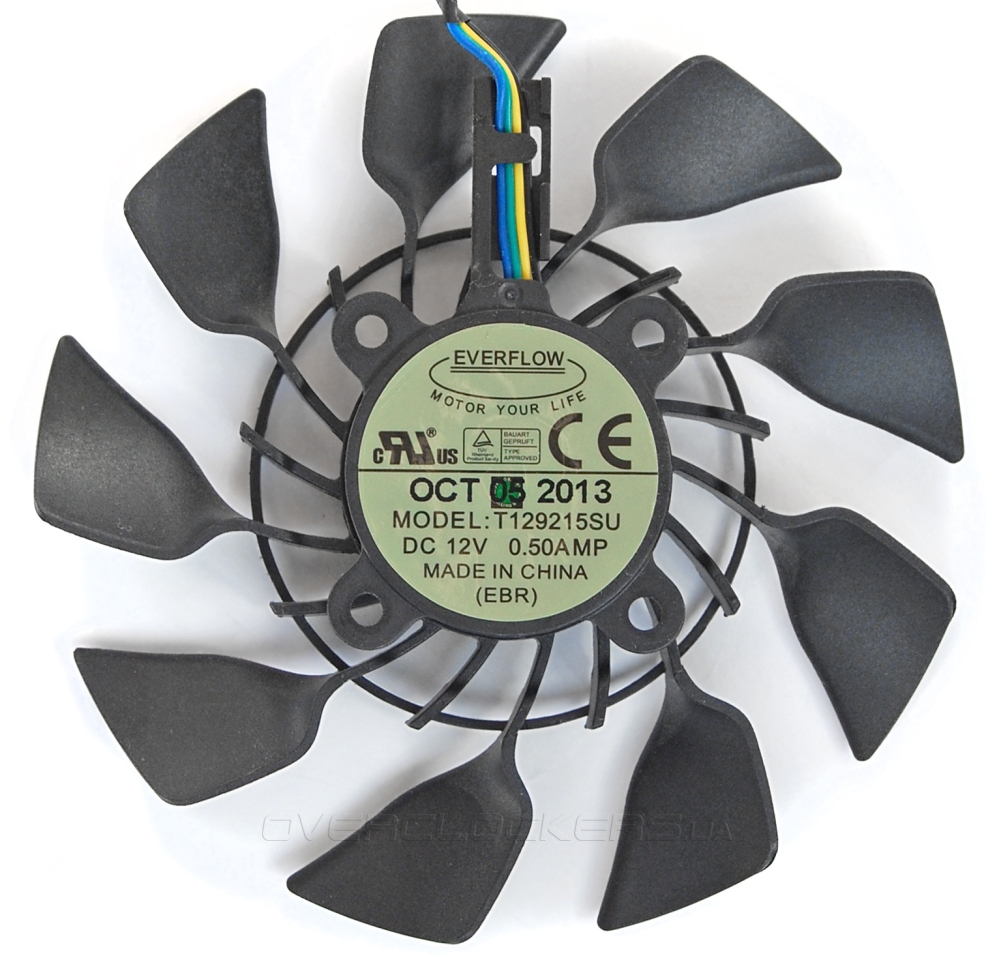

Второй вентилятор более привычной конструкции, но с большим количеством лопастей.

ASUS R9290-DC2OC-4GD5

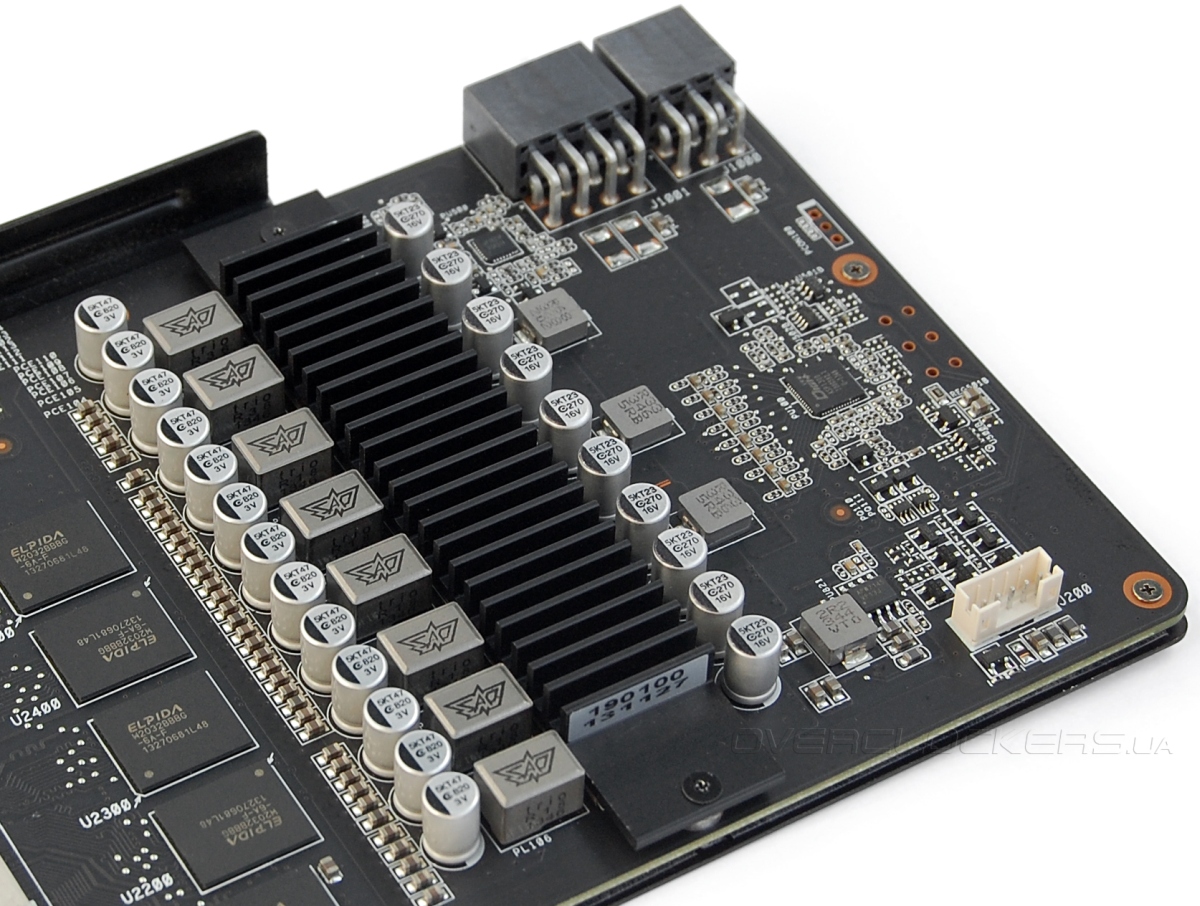

Силовые элементы на плате накрыты отдельным ребристым радиатором. Он не отличается крупными размерами, зато отлично обдувается.

ASUS R9290-DC2OC-4GD5

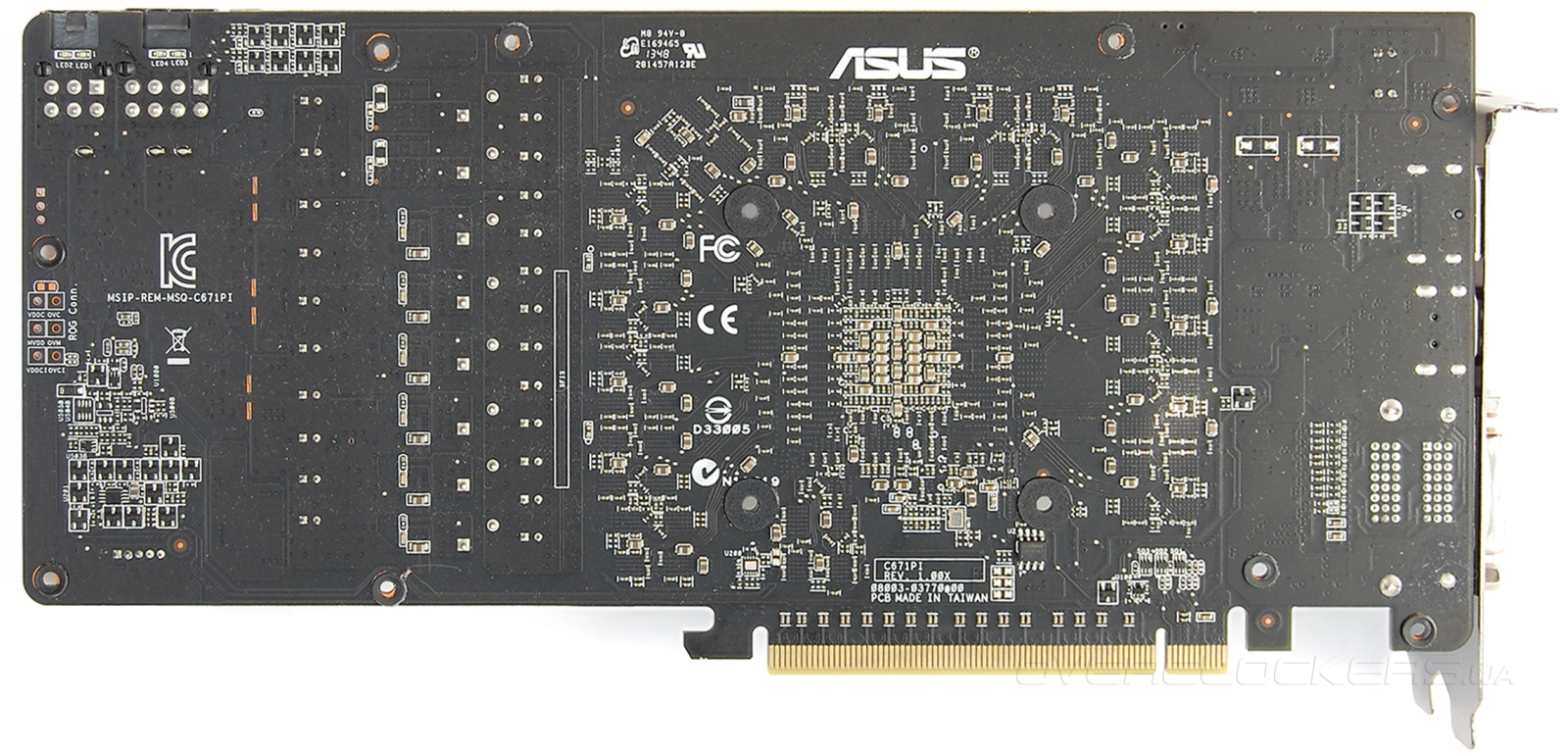

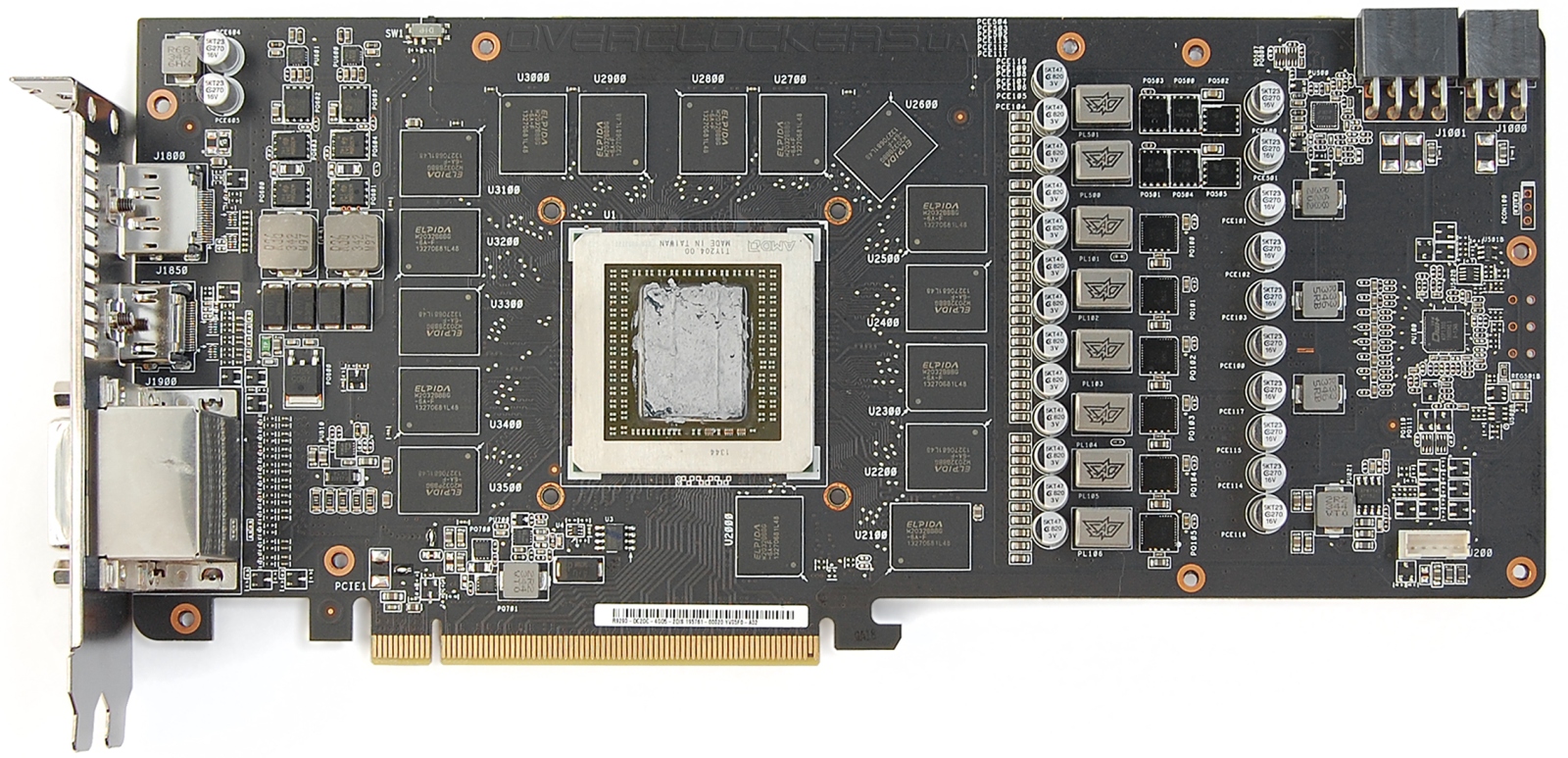

Дизайн платы напоминает ASUS R9280X-DC2T-3GD5, фаз питания даже немного меньше, зато используются силовые модули DrMOS. В левой части платы имеется маленький переключатель BIOS.

ASUS R9290-DC2OC-4GD5

ASUS R9290-DC2OC-4GD5

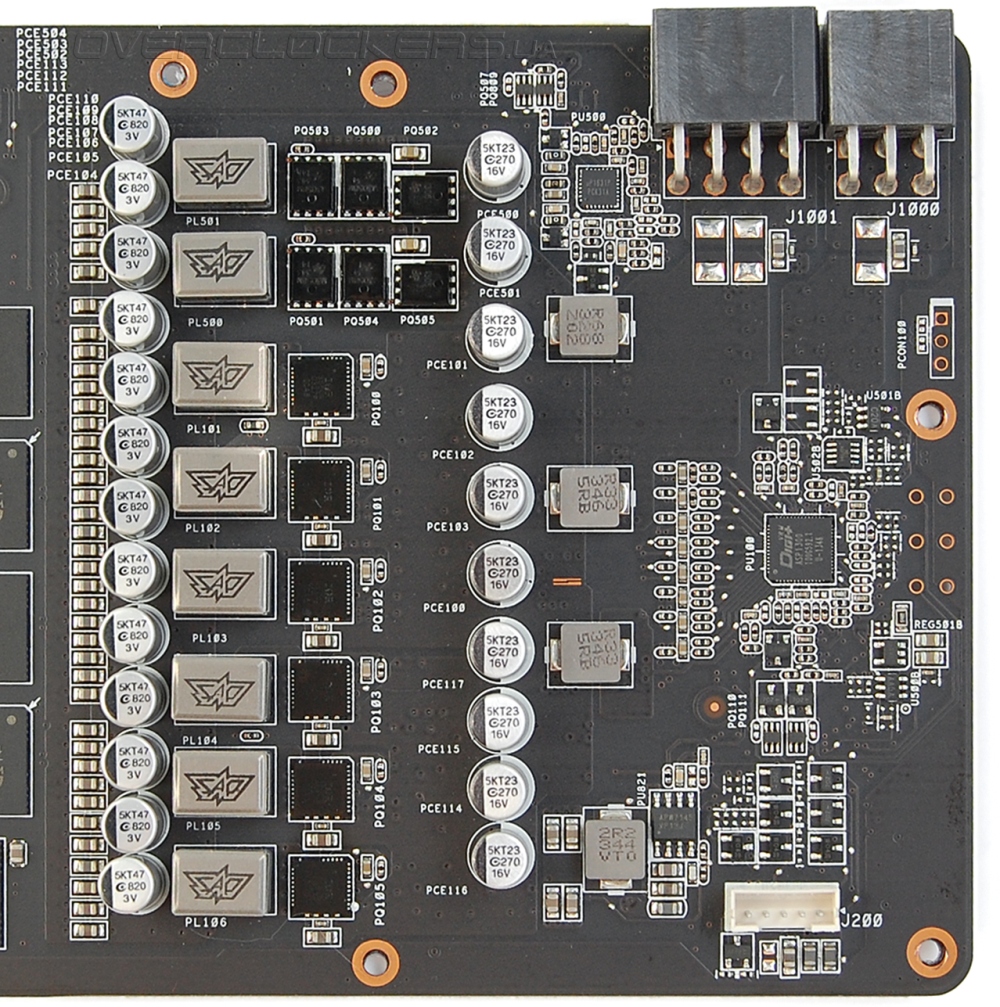

Непосредственно ядро запитано от шестифазного преобразователя под управлением контроллера DIGI+ ASP1300. Память запитана от двух фаз. У старших Radeon R9 290X референсного дизайна питание реализовано по схеме 5+1.

ASUS R9290-DC2OC-4GD5

А вот и GPU Hawaii собственной персоной:

ASUS R9290-DC2OC-4GD5

Одним из важным преимуществ топовых Radeon относительно конкурентов от NVIDIA является большой объем памяти в четыре гигабайта. В данном случае они набраны 16 микросхемами Elpida W2032BBBG-6A-F.

ASUS R9290-DC2OC-4GD5

Частотная формула ASUS повышена с рекомендованных значений 947/5000 МГц до 1000/5040 МГц.

ASUS R9290-DC2OC-4GD5

ASIC Quality у данного экземпляра 69%.

ASUS R9290-DC2OC-4GD5

ASUS R9290-DC2OC-4GD5 несет на борту две прошивки. По умолчанию видеокарта работает в режиме Uber. В такой конфигурации Unigine Valley benchmark прогрел графический процессор до 78 °C при 24-25 °C в помещении. При этом линия частоты на графике MSI Afterburner практически ровная. Референсная версия Radeon R9 290X при рабочей температуре ядра в 94 °C «радовала» просадками до 950 МГц в таком тестовом приложении.

ASUS R9290-DC2OC-4GD5

Отметим, что по неизвестной причине утилиты MSI Afterburner и ASUS GPU Tweak не отображали реальные обороты вентилятор, хотя с этим никаких проблем быть не должно. Если ориентироваться на другие карты ASUS с аналогичной системой охлаждения, то скорость вентиляторов в 55% от максимума должна соответствовать уровню 2000 об/мин. Не сказать, что тихо, но и никакого реального дискомфорта нет. Все равно лучше стандартной турбины.

В Quiet Mode идет постепенный рост температуры ядра до 94 °C, после чего начинается привычное для Hawaii снижение частоты. Но процесс этот постепенный, а не столь быстрый, как было у стандартной версии Radeon R9 290X. Такая инерционность еще раз говорит о преимуществе системы охлаждения над стандартной турбиной. Да и ASUS таком режиме действительно оказывается очень тихим, хотя использование Quiet Mode и является весьма спорным.

ASUS R9290-DC2OC-4GD5

Для правильной оценки производительности Radeon R9 290 нам бы следовало произвести измерения в обоих режимах. Однако в условиях долгого прогрева ядра в большинстве случаев получить пониженные частоты в коротких тестах проблематично. И динамика изменения частоты GPU будет отличаться от таковой при референсном охлаждении. В итоге мы отказались от этой идеи и провели тесты только в Uber Mode при стабильной частоте 1000 МГц.

Кстати, производитель оценивает преимущество ASUS над референсом в 19% по результатам своих измерений в игре Battlefield 4. Внушительный прирост, особенно с учетом увеличения частоты ядра лишь на 6%. Дополнительные проценты стандартная карта «теряет» за счет понижения частоты от перегрева. А если маркетологи еще решили сравнить ASUS в Uber Mode с референсом в Quiet Mode, то такой разрыв и вовсе не кажется экстраординарным.

Разгон столь горячей видеокарты даже при наличии охлаждения DirectCU II связан с высоким уровнем шума. К заметному росту нагрева ведет как разгон GPU, так и увеличение частоты памяти GDDR5. Мы после долгих испытаний остановились на конфигурации 1120/6040 МГц, что выше результатов разгона Radeon R9 290X. Такие частоты потребовали повышения питающего напряжения ядра на 38 мВ при повышении лимита мощности до предела (+50%). Вентиляторы пришлось выкручивать на 75%, а после длительного прогрева ставить еще более высокие значения.

ASUS R9290-DC2OC-4GD5

По всем параметрам видеокарта работала на пределе возможностей в шумном режиме. Но если ограничиться разгоном без софтвольтмода и значительного повышения частоты памяти, то вполне реально получить половину от нашего итогового прироста при сохранении приемлемого уровня шума обдувающих вентиляторов.
