Обзор и тестирование видеокарты MSI R9 270X Hawk

Продолжаем знакомство с видеокартами AMD новой серии. В прошлом обзоре мы провели сравнение типовых представителей Radeon R9 270 и Radeon R9 270X с ближайшими конкурентами и старшими моделями. В данной статье мы посмотрим, как проявит себя топовая версия графического ускорителя R9 270X с повышенным разгонным потенциалом.

Видеоадаптеры Hawk наряду с Lighting всегда относились высшему эшелону в ряду продуктов MSI, обеспечивая удачное сочетание рабочих характеристик с высоким оверклокерским потенциалом и большим запасом прочности для работы в нештатных режимах. Хотя были у компании и модели с определенным дисбалансом — графический ускоритель MSI R7870 Hawk при всем своем потенциале получился очень шумным из-за слабого охлаждения. Но в новом поколении все иначе. Инженеры MSI обновили конструкцию систем охлаждения и массово перевели даже среднеуровневые модели на кулер с двумя вентиляторами 100-мм. В итоге MSI R9 270X Gaming 2G уже является эталоном тишины в своей ценовой категории, а от Hawk мы ждем еще больше.


MSI R9 270X Hawk

Изучение адаптера начнем с осмотра коробки.

MSI R9 270X Hawk

За исключением надписей упаковка полностью повторяет стиль оформления MSI N760 Hawk. Боковая панель откидная, на развороте описаны основные технические особенности данного продукта.

MSI R9 270X Hawk

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • два переходника питания PCI-E 6pin/8pin;
  • три переходника для измерения напряжения V-Check Points;
  • диск с программным обеспечением.
Внешне R9 270X Hawk не отличается от уже упомянутого N760 Hawk. Внешний дизайн у них абсолютно идентичен. В оформлении кожуха используются желтые декоративные элементы.

MSI R9 270X Hawk

Общая длина видеокарты достигает 26 сантиметров. Сбоку выглядывает ребро жесткости.

MSI R9 270X Hawk

Задняя сторона закрыта металлической пластиной. Традиционно у Hawk имеются точки для замера напряжения. Благодаря специальным переходникам с гнездами под щупы измерительной аппаратуры процесс этот максимально упрощен. Соответствующие разъемы вынесены на боковую грань и подписаны с обеих сторон платы. Эти надписи можно увидеть в левой части платы на нижнем фото.

MSI R9 270X Hawk

Набор разъемов на задней панели таков: DisplayPort, HDMI и два DVI.

MSI R9 270X Hawk

Охлаждение максимально близко по конструкции кулеру TwinFrozr, который установлен на MSI R9 270X Gaming 2G, но тепловых трубок больше — пять вместо четырех. Одна из трубок большого диаметра, равного 8 мм, остальные стандартного размера — 6 мм. Трубки приплюснуты в основании и подогнаны друг к другу. В местах стыка видны следы припоя.

MSI R9 270X Hawk

Пластины радиатора в определенных местах имеют бороздки, которые влияют на направление воздушного потока. Благодаря таким дефлекторам обдув платы более равномерный.

MSI R9 270X Hawk

Вентиляторы прикручиваются к небольшим планкам, создающим минимальное сопротивление воздушному потоку.

MSI R9 270X Hawk

Сами вентиляторы типоразмера 100 мм (реальный диаметр лопастей чуть меньше). Маркировка Power Logic PLD10010B12HH. Особая конструкция лопастей со слегка искривленной поверхностью по краям (что гордо именуется Propeller Blade Technology) обеспечивает большую зону обдува.

MSI R9 270X Hawk

Микросхемы памяти и силовые компоненты накрыты металлической пластиной, которая не только служит радиатором, но и придает жесткости всей конструкции, предотвращая возможность деформации текстолита.

MSI R9 270X Hawk

Длина печатной платы 25 сантиметров. На обратной стороне текстолита вверху можно увидеть две обведенные и соединенные линией зоны. Справа обведен контроллер питания, а слева блок-идентификатор, в котором подписаны его ножки. Сделано это для тех специалистов экстремального разгона, которые будут проводить аппаратные модификации.

MSI R9 270X Hawk

Дизайн платы един с MSI R9 270X Gaming. И если у младшей модели отсутствовали какие-либо детали, то у Hawk пустых мест на карте уже нет. У края платы расположены разъемы V-Check Points. Все электронные компоненты отвечают стандарту Military Class 4, что означает повышенный запас прочности и улучшенные рабочие характеристики. Возле разъемов питания имеется переключатель BIOS — обычная прошивка и версия LN2 с оптимизацией под разгон в режиме сверхнизких температур при охлаждении жидким азотом.

MSI R9 270X Hawk

Графический процессор запитан от восьми фаз (шесть у Gaming). Узел питания памяти двухфазный. Используются самые прогрессивные транзисторы в конструктивном исполнении DirectFET.

MSI R9 270X Hawk

Чип Curacao собственной персоной:

MSI R9 270X Hawk

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-6A-F.

MSI R9 270X Hawk

Заводской разгон коснулся только частоты ядра. Оно работает на 1150 МГц вместо рекомендованного значения в 1050 МГц. Память функционирует на эффективной частоте в 5600 МГц.

MSI R9 270X Hawk

Согласно GPU-Z у данного экземпляра ASIC Quality равен 80,4%.

MSI R9 270X Hawk

При прогреве карты в открытом корпусе тестом Unigine Valley benchmark температура ядра не превысила 77 °C (24 °C в помещении). Вентиляторы едва увеличивали обороты относительно режима простоя и не разгонялись свыше 1090 об/мин. В таких условиях никакого шума, естественно, нет. Результат великолепнейший! Но нужно уточнить, что нами предварительно была произведена замена термопасты. Видеокарта прошла через много тестовых лабораторий, поэтому разбор для проверки качества контакта ядра и кулера был просто необходим.

MSI R9 270X Hawk

Отметим, что у всех Radeon R9 270/270X мы отмечали отсутствие поддержки программной регулировки напряжения. У Hawk эта функция не только работает, но кроме напряжения GPU доступно еще и управление питанием памяти и PLL. Если у вас соответствующих ползунков в MSI Afterburner нет, снимите галочку «низкоуровневый доступ» в настройках программы. Расширены и возможности мониторинга. Кроме отслеживания температуры графического чипа пользователю доступны показания термодачиков памяти и узла питания.

Разгон производился в двух режимах — при сохранении комфортного акустического режима и при достижении полного стабильного максимума с повышенным напряжением. В первом случае после долгих испытаний итоговые частоты составили 1240/6200 МГц при повышении напряжения на один шаг выше нормы. Скорость вентиляторов была зафиксирована на отметке чуть ниже 1500 об/мин, что помогло поддерживать рабочие температуры не выше начальных.

MSI R9 270X Hawk

Полученный разгон уже весьма неплох. По ядру он немного лучше MSI R9 270X Gaming, а по памяти чуть выше результатов ASUS R9270X-DC2T-2GD5.

Но это не весь потенциал. По мере увеличения напряжения до максимума (+100 мВ) удалось добиться прохождения всех тестов на частоте ядра в 1320 МГц. Память при небольшом софтвольтмоде чуть улучшила результат до уровня 6280 МГц. Предшественник MSI R7870 Hawk на родном охлаждении у нас одолевал 1270/6160 МГц.

MSI R9 270X Hawk

Вентиляторы пришлось выкручивать на максимум. При таком обдуве в Unigine Valley benchmark температура ядра достигла 79 °C. После длительных тестов она легко переваливала и отметку в 80 °C, возрастал и нагрев остальных компонентов. Такая конфигурация не подходит для практического использования, но она демонстрирует высокий разгонный потенциал. Будет ли какая-то заметная польза от дополнительных 70 МГц в простых приложениях, а не только в бенчмарках, покажет наше тестирование.

Характеристики тестируемых видеокарт

Рассмотренный видеоадаптер мы сравним с основными конкурентами из недавнего тестирования ASUS R9270-DC2OC-2GD5, а именно:
В таблице отражены официальные спецификации всех участников. На диаграммах вместо Boost Clock для GeForce указан полный диапазон частот GPU, включая едва достигаемые пиковые значения.

Видеоадаптер Radeon HD 7970 GHz Edition Radeon R9 280X Radeon HD 7970 MSI R9 270X Hawk Radeon R9 270X Radeon HD 7870 GeForce GTX 760 GeForce GTX 660 Ti GeForce GTX 660
Ядро Tahiti Tahiti Tahiti Curacao Curacao Pitcairn GK104 GK104 GK106
Количество транзисторов, млн. шт 4312 4312 4312 2800 2800 2800 3500 3500 2540
Техпроцесс, нм 28 28 28 28 28 28 28 28 28
Площадь ядра, кв. мм 365 365 365 212 212 212 294 294 221
Количество потоковых процессоров 2048 2048 2048 1280 1280 1280 1152 1344 960
Количество текстурных блоков 128 128 128 80 80 80 96 112 80
Количество блоков рендеринга 32 32 32 32 32 32 32 24 24
Частота ядра, МГц 1000–1050 1000 925 1150 1050 1000 980–1033 915–980 980–1033
Шина памяти, бит 384 384 384 256 256 256 256 192 192
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6000 6000 5500 5600 5600 4800 6008 6008 6008
Объём памяти, МБ 3072 3072 3072 2048 2048 2048 2048 2048 2048
Поддерживаемая версия DirectX 11.2 11.2 11.2 11.2 11.2 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень мощности, Вт 250 250 250 н/д 180 175 170 150 140


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 332.21;
  • драйвер Radeon: ATI Catalyst 13.12.
В операционной системе отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные. Методика тестирования описывалась ранее тут.


Результаты тестирования

Assassin’s Creed IV: Black Flag

Assassin’s Creed IV: Black Flag

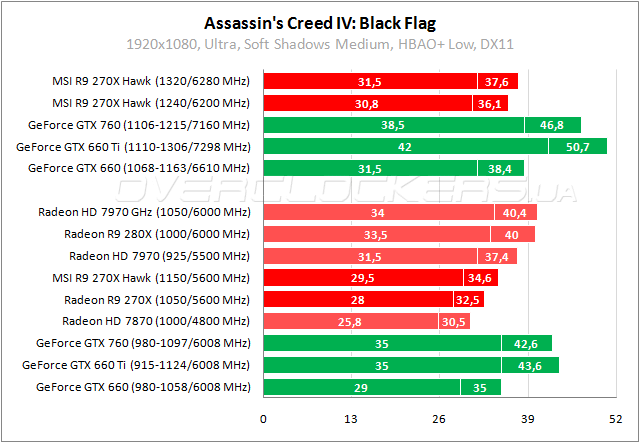

Тестирование MSI R9 270X Hawk

В Assassin’s Creed 4 простая версия Radeon R9 270X уступает GeForce GTX 660, карта от MSI держится на одном уровне с соперником. Разгон не дает существенного прироста, но позволяет сравняться с Radeon HD 7970.

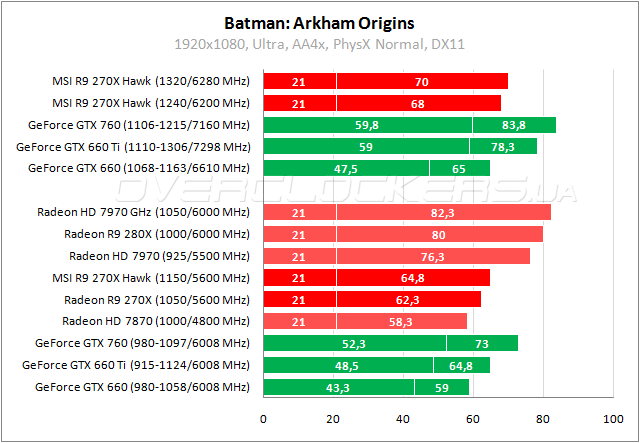

Batman: Arkham Origins

Batman: Arkham Origins

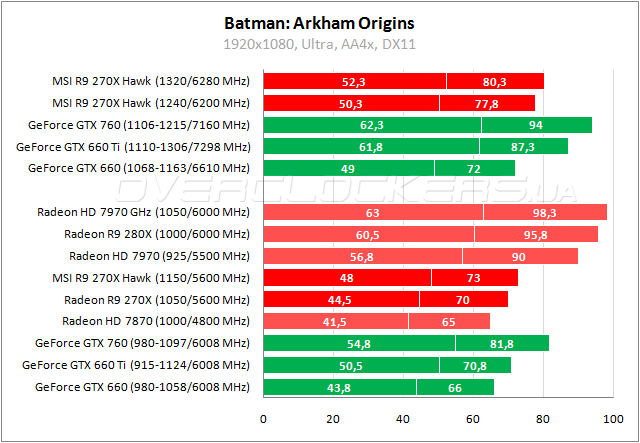

Тестирование MSI R9 270X Hawk

В Arkham Origins у AMD позиции чуть лучше и Hawk изначально сопоставим с GTX 660 Ti. Нагнать старшие карты повышение частот не помогает.

Тестирование MSI R9 270X Hawk

При активации эффектов PhysX средняя частота кадров сохраняется на высоком уровне, но появляются сильные просадки в определенные моменты. В таком режиме представители NVIDIA более предпочтительны.

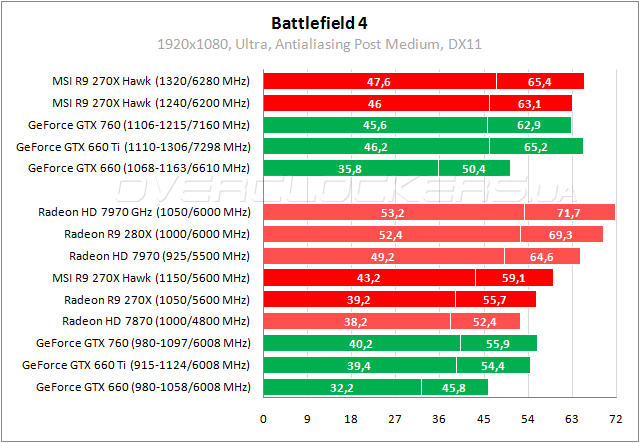

Battlefield 4

Battlefield 4

Тестирование MSI R9 270X Hawk

Мизерное отставание референсного R9 270X от GTX 760 в Battlefield 4. Hawk быстрее собрата на 6–10%. Разгон в тихом режиме дает прирост 7%, максимальный разгон позволяет выиграть еще 3–4%.

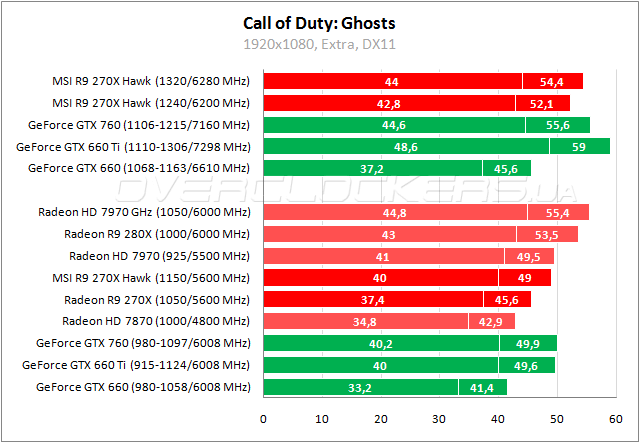

Call of Duty: Ghosts

Call of Duty: Ghosts

Тестирование MSI R9 270X Hawk

Благодаря заводскому разгону в Ghost видеоадаптер Hawk практически не уступает GeForce GTX 660 Ti и младшей версии Radeon HD 7970. Повышение частот до 1240/6200 МГц позволяет обойти всех соперников от NVIDIA на стандартных частотах. Максимальный разгон позволяет вплотную приблизиться к HD 7970 GHz Edition.

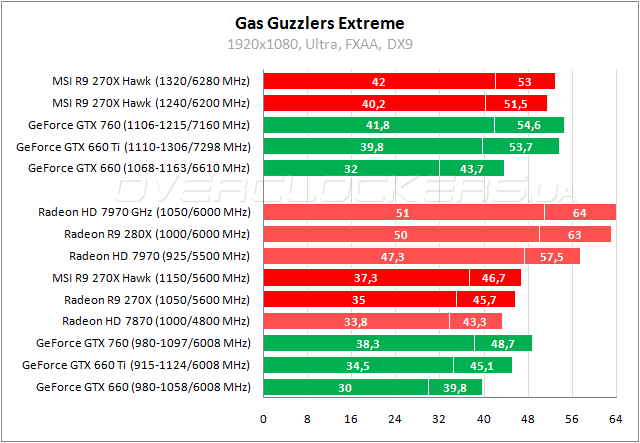

Gas Guzzlers Extreme

Gas Guzzlers Extreme

Тестирование MSI R9 270X Hawk

В этот раз в противостоянии R9 270X и GTX 660 Ti небольшой перевес на стороне первого. MSI Hawk проигрывает 3–4% GeForce GTX 760. Разница между разгоном в тихом режиме и максимальными частотами на уровне 3–5%.


Saints Row 4

Saints Row 4

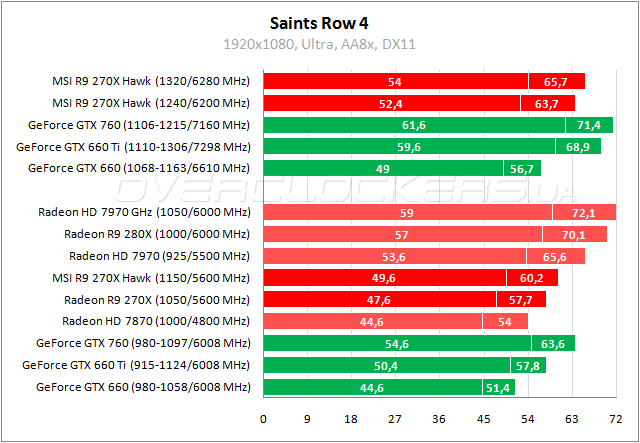

Тестирование MSI R9 270X Hawk

GeForce GTX 660 Ti удерживает скромное преимущество над Radeon R9 270X в Saints Row 4, но уже проигрывает видеоадаптеру MSI. Максимальный разгон позволяет Hawk сравняться с Radeon HD 7970.

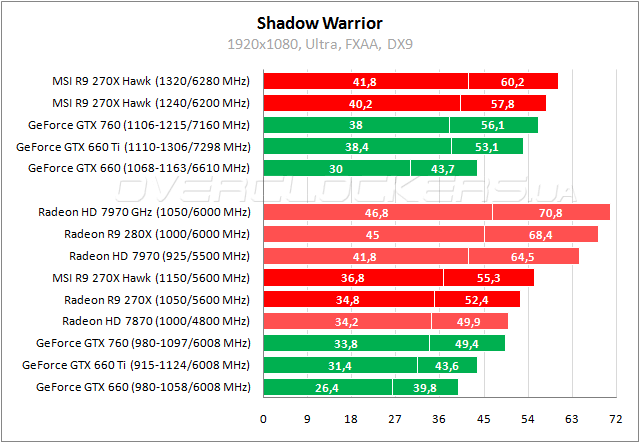

Shadow Warrior

Shadow Warrior

Тестирование MSI R9 270X Hawk

Игра Shadow Warrior отодвигает графические ускорители NVIDIA на последние места. Даже Radeon HD 7870 имеет хоть и мизерное, но преимущество относительно GeForce GTX 760. Между Radeon R9 270X и Hawk разница не более 6%. Разгон в тихом режиме дает прирост 5–9%, еще 4% удается выжать при разгоне на максимальном напряжении.


The Bureau: XCOM Declassified

The Bureau: XCOM Declassified

Тестирование MSI R9 270X Hawk

XCOM Declassified не отличается хорошей оптимизацией, что наглядно видно по четкой дифференциации минимального fps — у младших карт он строго держится на уровне 29 кадров и не растет при разгоне. Тут герой нашего обзора проигрывает самому простому GeForce, но нагоняет его при повышении своих частот до 1240/6200 МГц.


Tom Clancy’s Splinter Cell: Blacklist

Tom Clancy’s Splinter Cell: Blacklist

Тестирование MSI R9 270X Hawk

Обе версии Radeon R9 270X одерживают вверх над GeForce GTX 660 в Splinter Cell, но уступают GTX 660 Ti. Разгон до 1320/6280 МГц позволяет Hawk вплотную приблизиться к уровню производительности GeForce GTX 760.

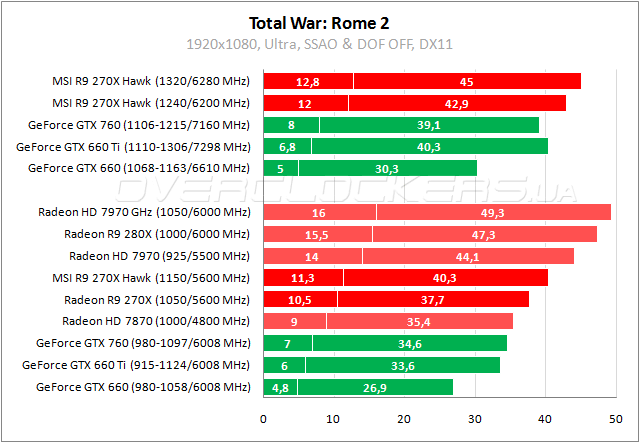

Total War: Rome 2

Total War: Rome 2

Тестирование MSI R9 270X Hawk

Герой обзора на 7–8% быстрее референсного R9 270X. Значительный отрыв от GTX 760, особенно по минимальному fps. Но все равно просадки производительности столь существенные, что абсолютно плавной картинки Radeon тоже не обеспечивает.


Unigine Valley benchmark

Unigine Valley benchmark

Тестирование MSI R9 270X Hawk

В данном тесте Hawk среди конкурентов NVIDIA обходит только GeForce GTX 660. Небольшое отставание от GTX 660 Ti легко компенсируется разгоном до 1240/6200 МГц.

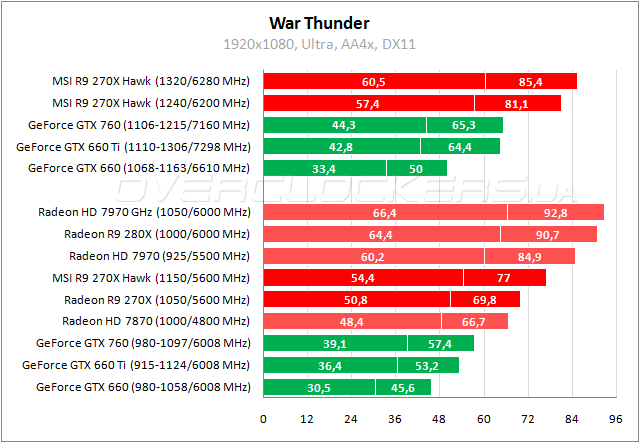

War Thunder

War Thunder

Тестирование MSI R9 270X Hawk

MSI на 7–10% лучше референсного собрата и быстрее GeForce GTX 760 на внушительные 34–39%.

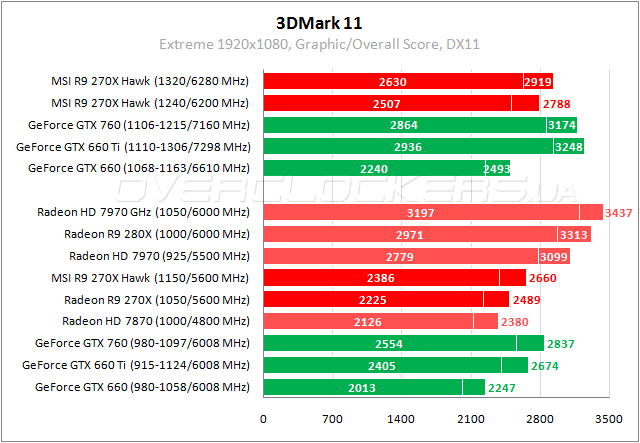

3DMark 11

3DMark 11

Тестирование MSI R9 270X Hawk

У простого Radeon R9 270X и Hawk разница в 7%. Герой обзора уступает GeForce GTX 660 Ti менее 1%. Разгон позволяет выйти на один уровень производительности с GeForce GTX 760.


3DMark Fire Strike

3DMark Fire Strike

Тестирование MSI R9 270X Hawk

До 6% разницы между Hawk и простой версией R9 270X. MSI на 5% быстрее GTX 760 даже при начальных частотах. Разгон в тихом режиме дает прирост 5%.


Выводы

MSI R9 270X Hawk — видеокарта с отличным охлаждением и высоким разгонным потенциалом. Заводской разгон обеспечивает преимущество в 5–10% производительности относительно стандартной версии Radeon R9 270X при неимоверно низком уровне шума и умеренных рабочих температурах. Традиционно высокая функциональность — мониторинг температур разных компонентов видеокарты плюс возможность программного управления разными рабочими напряжениями. Ни одна другая модель Radeon R9 270X не может похвастать такими функциями. Заботливо выведенные контакты V-Check Points через специальные переходники максимально упрощают аппаратный контроль напряжений. Имеется дополнительный BIOS с микрокодом, оптимизированным под экстремальный разгон, когда GPU будет работать на сверхнизких температурах под жидким азотом. Печатная плата выполнена по высоким стандартам качества Military Class с усиленной системой питания, что гарантирует высокий запас прочности для нештатных рабочих режимов. Все это находит прямое отражение в продемонстрированных результатах — по итоговым частотам в разгоне Hawk легко обогнал все остальные модели Radeon R9 270X, побывавшие у нас ранее. Конечно, максимальные частоты связаны с необходимостью значительного повышения напряжения, что требует сильного повышения оборотов. Но и в тихом режиме у MSI Hawk хорошие результаты. Отличная во всех отношениях видеокарта, которая устроит как геймеров, так и профессиональных оверклокеров.
