ASUS R9270X-DC2T-2GD5
Поставляется карта в крупной коробке традиционного для последних продуктов ASUS дизайна.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/01-amd-radeon-r9-270x-asus-dc2t.jpg)
Комплект поставки следующий:
- переходника питания с 2 molex на PCI-E 6pin;
- мостик CrossFire;
- диск с программным обеспечением;
- инструкция.

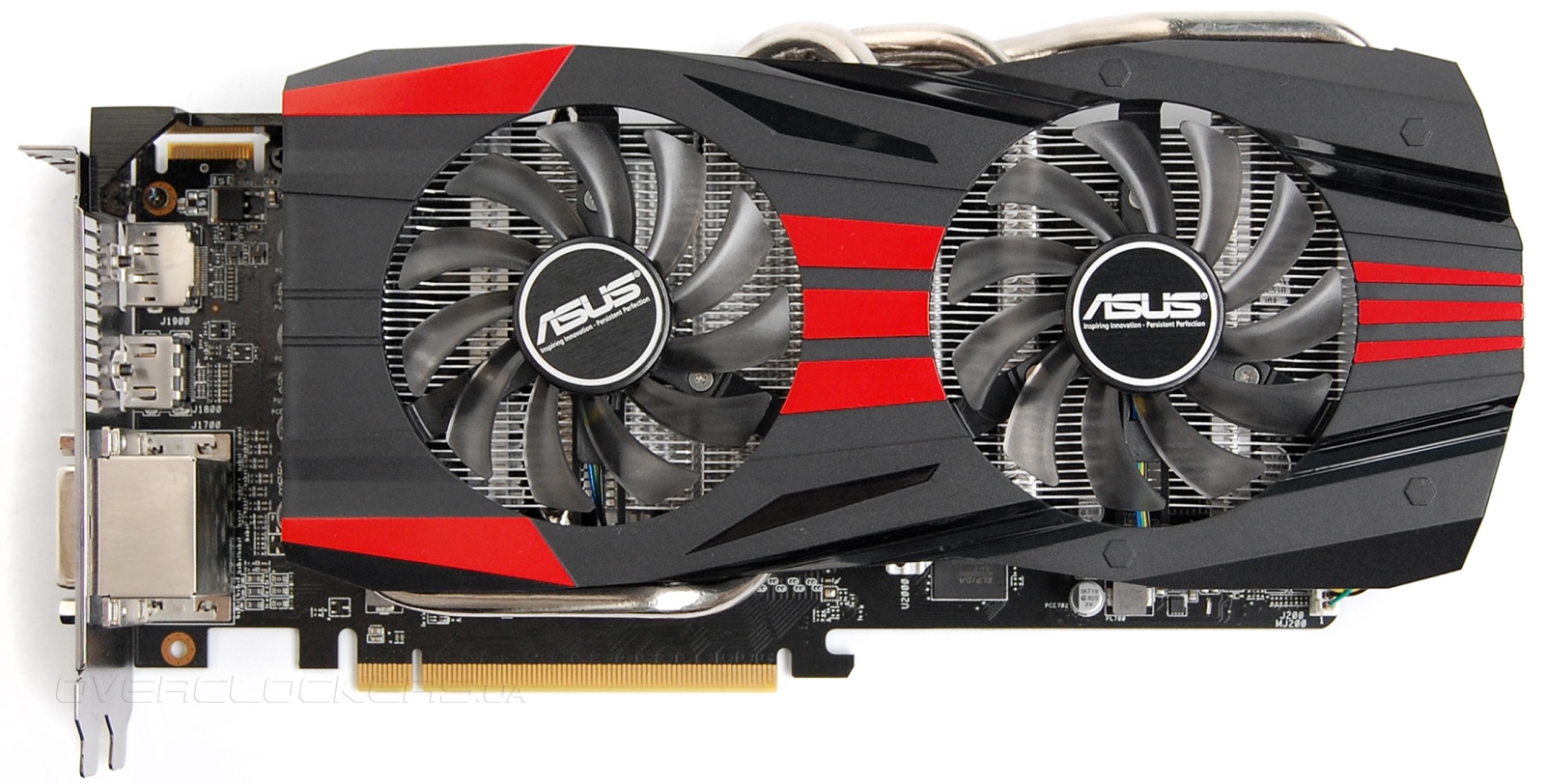

Из-под кожуха выглядывают толстые тепловые трубки.

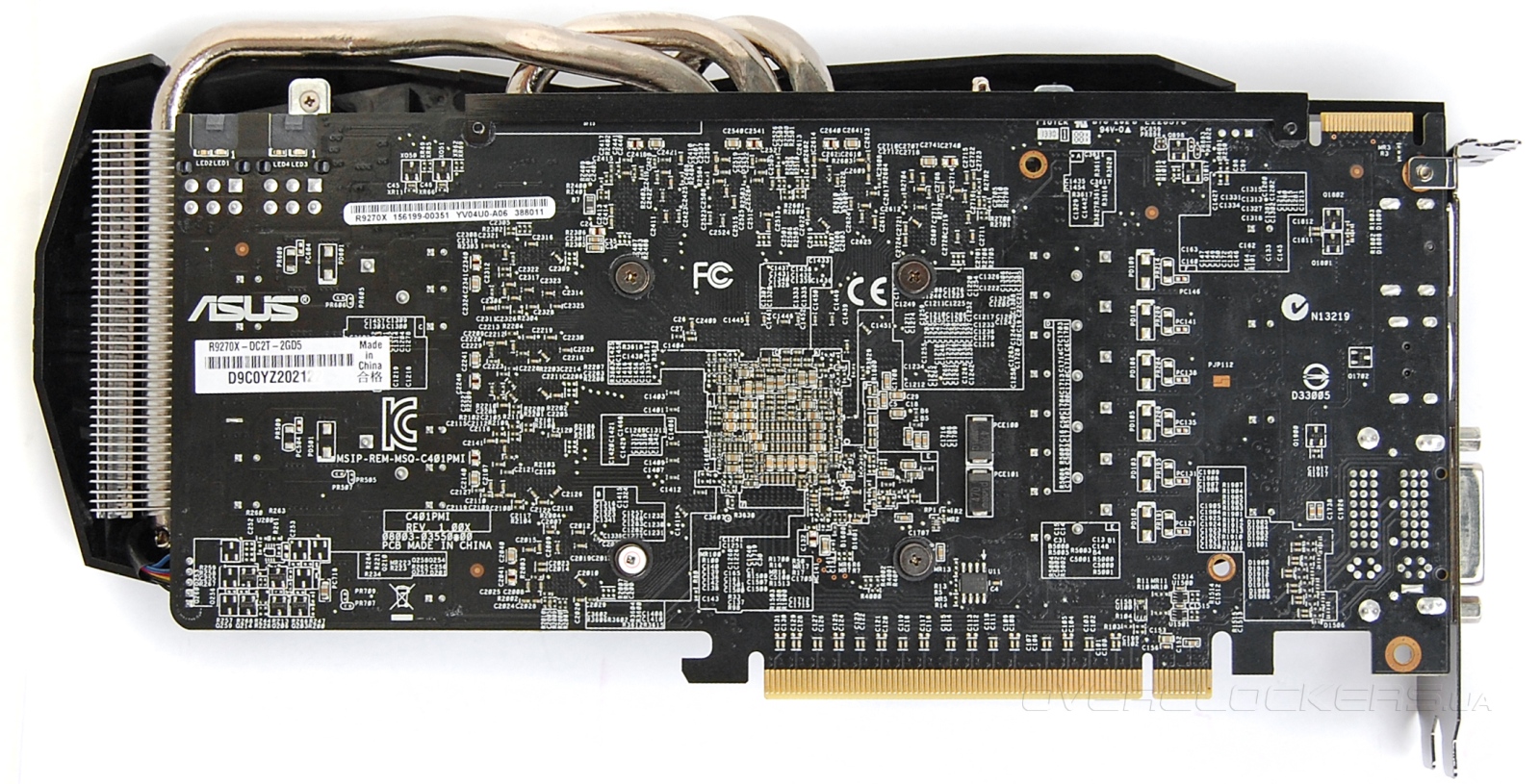

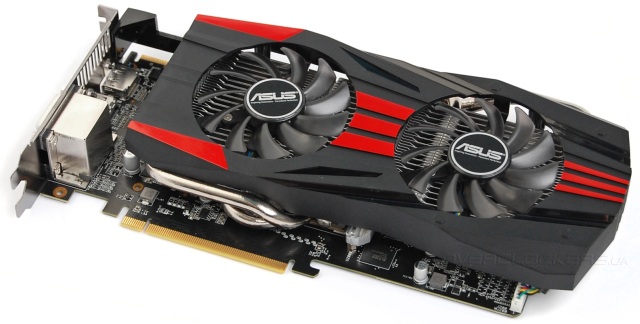

Кулер выступает за пределы платы. Один из фиксирующих его винтов имеет гарантийную пломбу. Так что разбор системы охлаждения грозит потерей гарантии. Сбоку платы имеется ребро жесткости.
Набор внешних интерфейсов стандартный: DisplayPort, HDMI и два DVI.

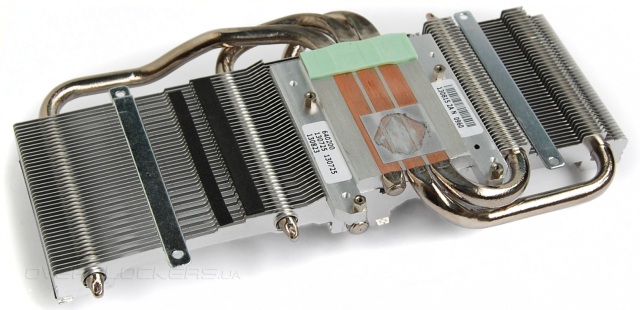

Мощный радиатор пронизывают три толстые тепловые трубки диаметра 8 мм. Реализована технология прямого контакта, то есть графический кристалл напрямую контактирует с поверхностью трубок. Чип у R9 270X небольшой, но из-за расположения на подложке под углом, реализован контакт со всеми трубками.

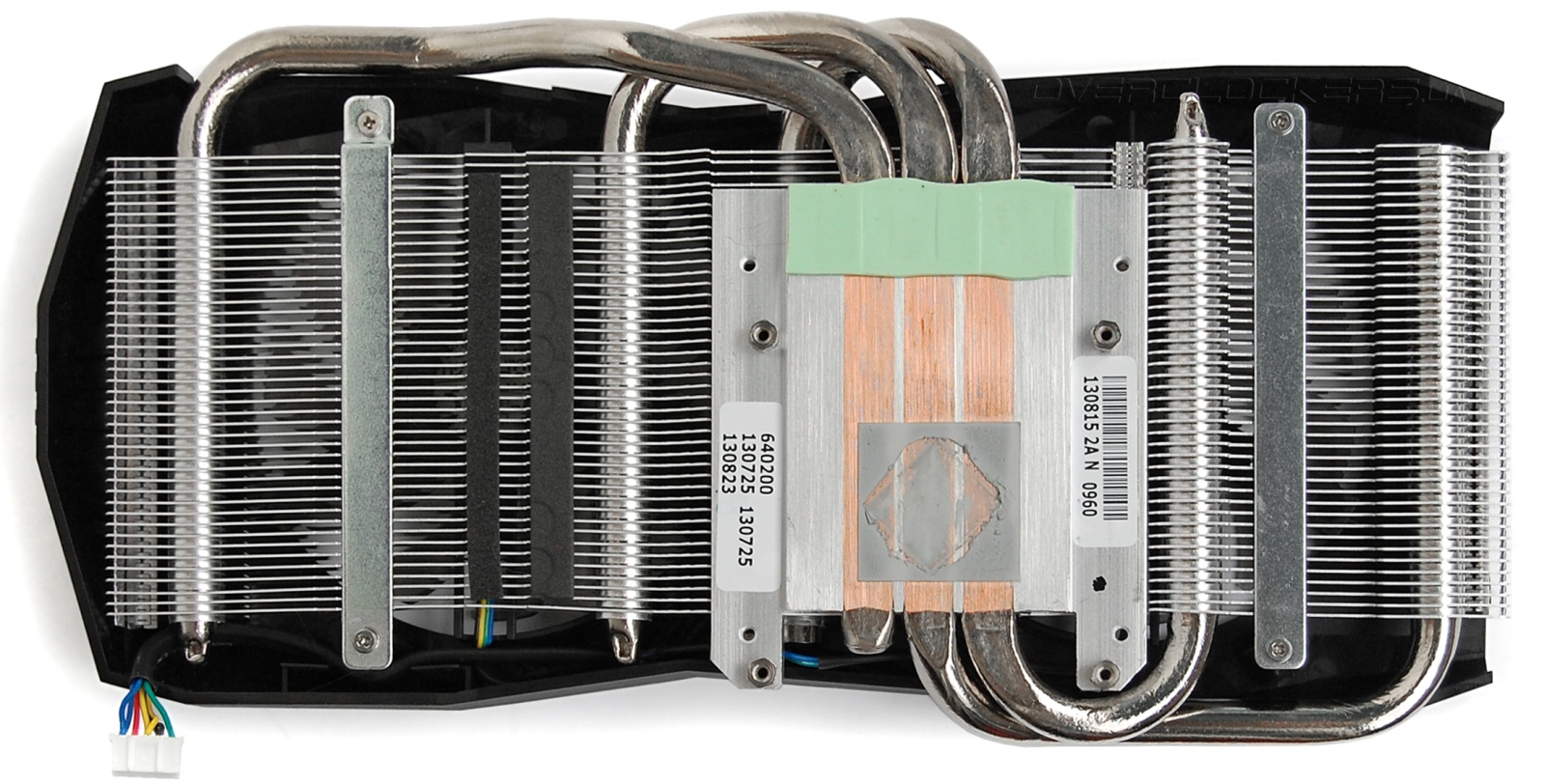

На поверхности основания имеется термопрокладка, обеспечивающая отвод тепла от трех чипов памяти. Остальные микросхемы охлаждаются исключительно за счет обдува.

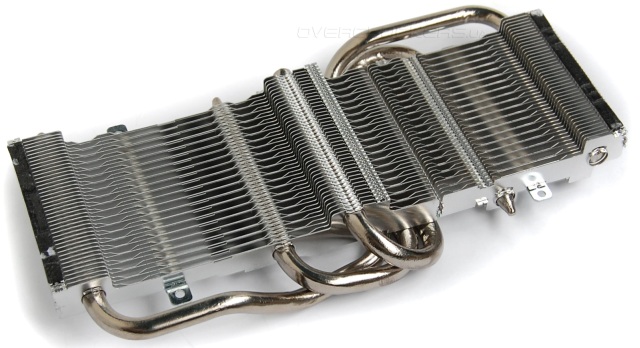

Половина пластин радиатора имеет неровную верхнюю поверхность. Вероятно, такая зубчатая форма должна обеспечивать меньшее сопротивление воздушному потоку для лучшего обдува массива пластин при низких оборотах вентилятора.

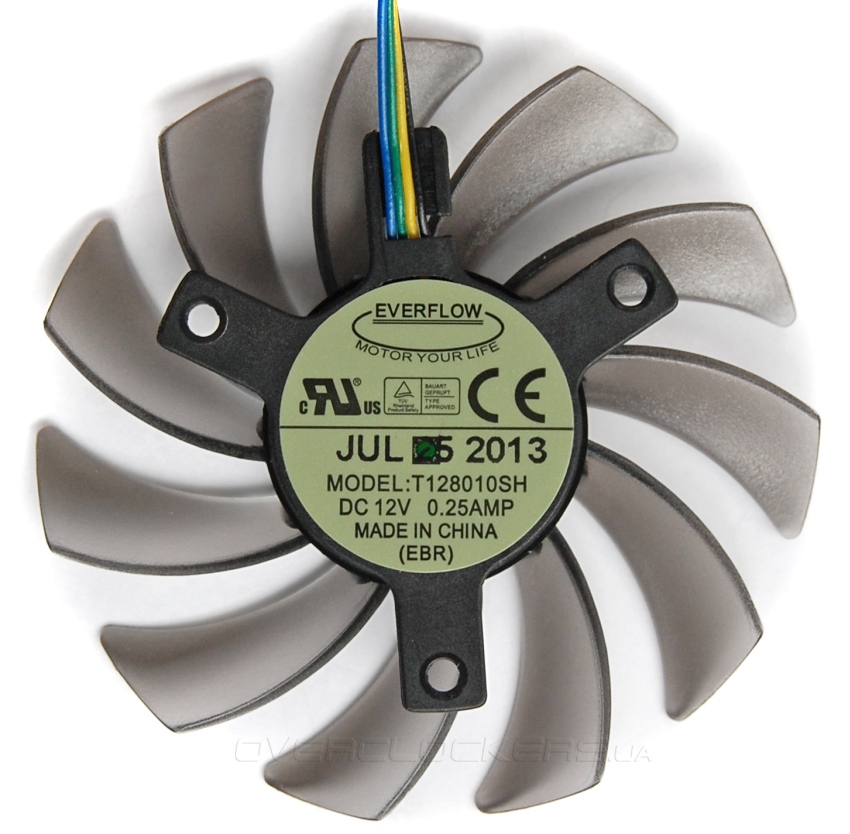

Обдув осуществляется двумя вентиляторами Everlow T128010SH. Стоит отметить, что у видеокарт ASUS Direct CU II обычно используются иные вентиляторы.

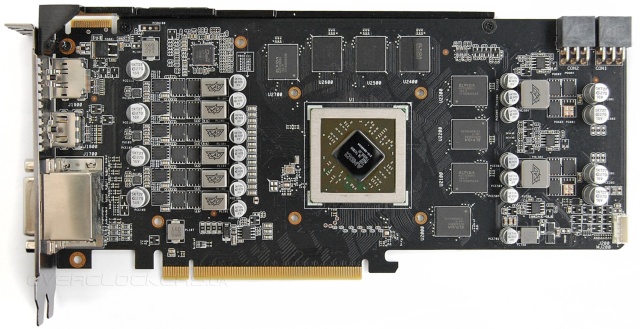

Дизайн печатной платы максимально близок к ASUS HD7870-DC2TG-2GD5-V2. Применяются лишь другие транзисторы и микросхемы памяти.

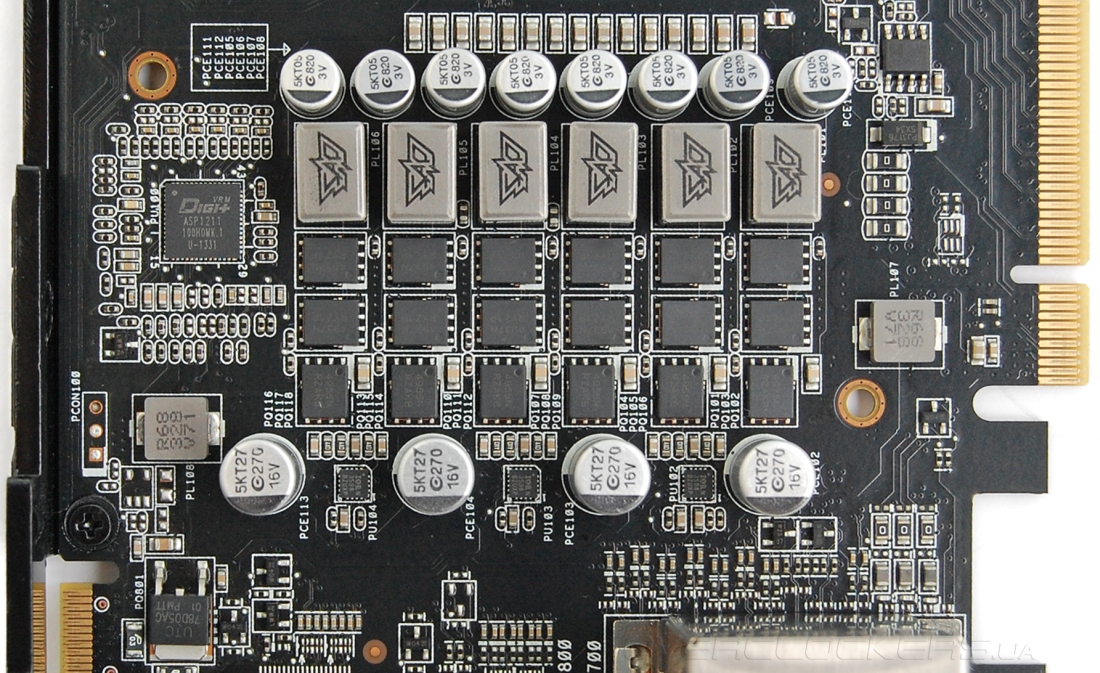

Графический процессор запитан от шести фаз под управлением контроллера Digi+ ASP1211. Питание памяти использует две фазы.
А вот и фотография самого процессора:
![AMD Curacao AMD Curacao](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/11-amd-radeon-r9-270x-asus-dc2t.jpg)
Два гигабайта набраны восемью микросхемами Elpida W2032BBBG-6A-F.
![Elpida W2032BBBG-6A-F Elpida W2032BBBG-6A-F](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/12-amd-radeon-r9-270x-asus-dc2t.jpg)
Поскольку перед нами TOP-версия ASUS, то рабочие частоты повышены. Заводской разгон не особо большой — частоты повышены с 1050/5600 МГц до 1120/5600 МГц. Это полностью повторяет частотную формулу MSI R9 270X Gaming 2G.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/13-amd-radeon-r9-270x-asus-dc2t.png)
У данного экземпляра ASIC Quality равен 76,3%.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/14-amd-radeon-r9-270x-asus-dc2t.png)
По итогам 12-минутной непрерывной нагрузки в Crysis: Warhead и Unigine Valley benchmark (2560x1440 со сглаживанием) ядро прогрелось до 69 °C. Вентиляторы раскручивались до 2200–2300 об/мин.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/15-amd-radeon-r9-270x-asus-dc2t.png)
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/16-amd-radeon-r9-270x-asus-dc2t.png)
Шум умеренный, но после абсолютно тихого MSI R9 270X Gaming 2G даже такие показатели не вызывают энтузиазма. У ASUS вентиляторы меньшего диметра, так что проигрыш по шумовым характеристикам вполне ожидаем. Особо щепетильным в вопросах акустического комфорта, достаточно будет немного понизить обороты в любой специализированной утилите. Ради эксперимента мы так и сделали. В результате при 1800 об/мин Crysis прогрел только до 73 °C.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/17-amd-radeon-r9-270x-asus-dc2t.png)
Для разгона мы использовали MSI Afterburner. Утилита ASUS GPU Tweak дает больше возможностей для работы с картами ASUS, в частности позволяет управлять напряжением. Хотя по итогам наших экспериментов мы не увидели никакой пользы от его повышения. Похоже, софтвольтмод пока не работает и в ASUS GPU Tweak. Итоговый разгон составил 1240 МГц по ядру и 6000 МГц для памяти. GPU превзошел результаты упоминавшегося ранее MSI, но память разогналась слабее.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/18-amd-radeon-r9-270x-asus-dc2t.png)
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/19-amd-radeon-r9-270x-asus-dc2t.png)
Видеокарта не смогла стабильно работать во всех приложениях на таких частотах при низких оборотах, пришлось их немного повышать.

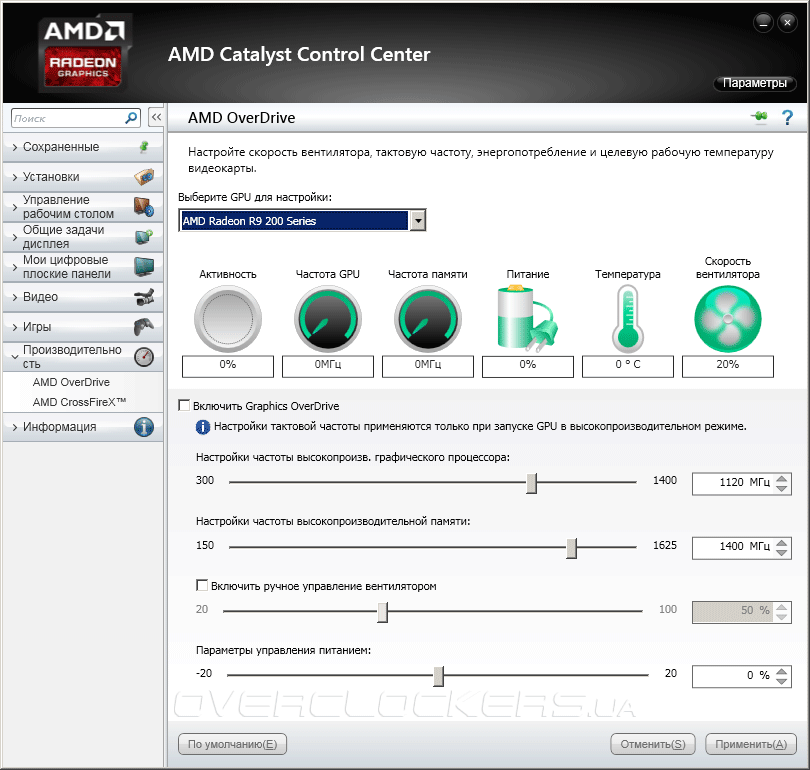

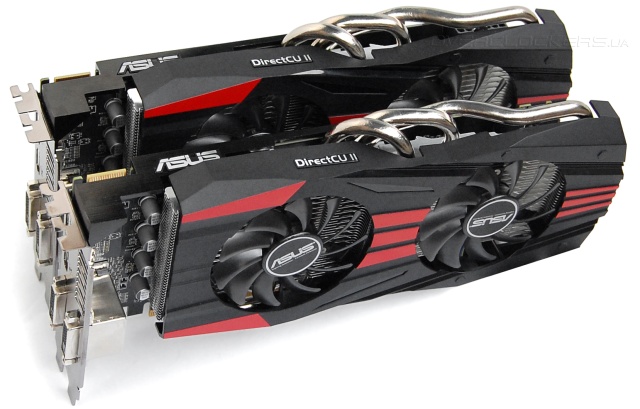

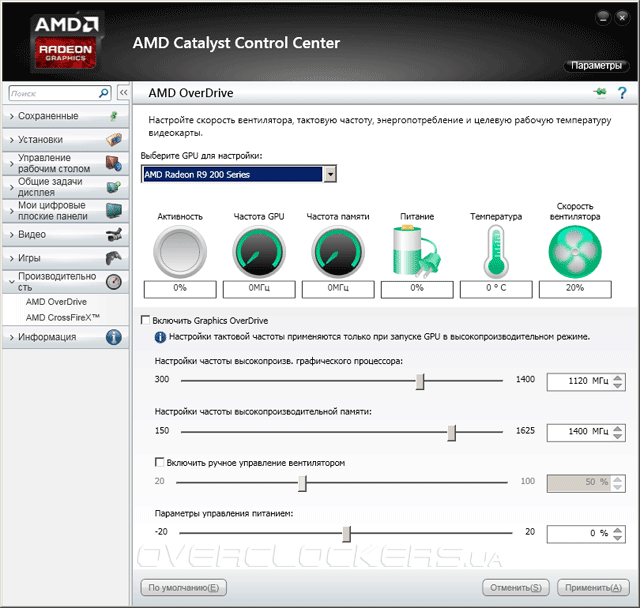

Теперь поговорим о CrossFireX. Использование тандема из двух ASUS вызвало некоторые вопросы. После включения режима CrossFireX переставал работать мониторинг частот и температур у второго адаптера. Соответствующие данные не выводились даже в ATI Overdrive из Catalyst Control Center. Управление частотами в родном приложении AMD тоже не работало. Зато MSI Afterburner позволял изменять частоты и скорость вентиляторов. Судя по шуму от второй видеокарты, все это работало и для нее.
Нагрев видеокарт в CrossFireX заметно возрастает, потому как уменьшается свободное место под вентиляторами, что влияет на приток свежего воздуха. А верхняя карта еще и дополнительное греется от нижней. Естественно, возрастает и шум.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/68-amd-radeon-r9-270x-asus-dc2t-crossfirex.png)
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/69-amd-radeon-r9-270x-asus-dc2t-crossfirex.png)
Разгон памяти при использовании двух акселераторах пришлось немного убавить — до 5960 МГц. А вот GPU у обоих Radeon спокойно работал на 1240 МГц. Обороты вентиляторов пришлось выводить на 80%.
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/70-amd-radeon-r9-270x-asus-dc2t-crossfirex.png)
![ASUS R9270X-DC2T-2GD5 ASUS R9270X-DC2T-2GD5](/video/amd-radeon-r9-270x-asus-dc2t-crossfirex/71-amd-radeon-r9-270x-asus-dc2t-crossfirex.png)
