MSI R7950 Twin Frozr 3GD5/OC: еще один улучшенный Radeon HD 7950

Мы продолжаем знакомство с нереференсными Radeon HD 7950. На очереди видеоадаптер от MSI. R7950 Twin Frozr 3GD5/OC является пока лучшим предложением от компании на базе младшей версии GPU Tahiti. В активе данного графического ускорителя двухвентиляторная система охлаждения Twin Frozr и повышенные рабочие частоты.


MSI R7950 Twin Frozr 3GD5/OC

Знакомство с любым продуктом начинается с упаковки.

MSI R7950 Twin Frozr 3GD5/OC

Коробка крупная. На лицевой стороне изображен кулер Twin Frozr. На развороте, под откидывающейся крышкой, описаны технические особенности видеокарты.

MSI R7950 Twin Frozr 3GD5/OC

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник mini-DisplayPort/DisplayPort;
  • два переходника питания c двух molex 4-pin на PCI-E 6-pin;
  • мостик CrossFire;
  • диск с программным обеспечением;
  • инструкция.
R7950 Twin Frozr 3GD5/OC внешне напоминает другие видеоадаптеры MSI с охлаждением Twin Frozr III, например R6950 Twin Frozr III Power Edition/OC.

MSI R7950 Twin Frozr 3GD5/OC

MSI R7950 Twin Frozr 3GD5/OC

Видеокарта занимает два слота. Под кожухом скрывается мощный радиатор с тепловыми трубками. Но обдувается он парой вентиляторов небольшого размера.

MSI R7950 Twin Frozr 3GD5/OC

MSI R7950 Twin Frozr 3GD5/OC

На заднюю панель вынесены два разъема Mini DisplayPort, один HDMI и DVI.

MSI R7950 Twin Frozr 3GD5/OC


Конструкция системы охлаждения не отличается от Twin Frozr III на прочих видеокартах MSI: пять тепловых трубок (крайние толщиной 8 мм, центральные по 6 мм), массивное основание, ряд плотно подогнанных друг к другу тонких пластин.

MSI R7950 Twin Frozr 3GD5/OC

Вся конструкция обдувается двумя вентиляторами Power Logic типоразмера 80 мм. Лопасти имеют особую форму.

MSI R7950 Twin Frozr 3GD5/OC

Основание не цельное. На него напаяна тонкая пластина, которая и контактирует с графическим процессором. Такая же конструкция основания у MSI R7970 Lightning.

MSI R7950 Twin Frozr 3GD5/OC

Плату накрывает пластина-радиатор, охлаждающая микросхемы памяти и силовые элементы системы питания. Один чип памяти радиатором не накрыт.

MSI R7950 Twin Frozr 3GD5/OC

Плата выполнена по стандартному дизайну. Никаких отличий от референса нет. По отпечатку термпопрокладок на чипах памяти видно, что две микросхемы контактируют с радиатором лишь наполовину.

MSI R7950 Twin Frozr 3GD5/OC

Графический процессор запитан от шестифазного преобразователя, реализованного на контроллере CHiL CHL8228G.

CHiL CHL8228G

Традиционная фотография графического чипа:

AMD Tahiti

Распаяно 12 микросхем Hynix H5GQ2H24MFR T2C, которые используются у всех Radeon HD 7950.

Hynix H5GQ2H24MFR-T2C

MSI R7950 Twin Frozr 3GD5/OC работает на частотах 880/5000 МГц. В простое они снижаются до 300/400 МГц.

MSI R7950 Twin Frozr 3GD5/OC

Рабочее напряжение 0,993 В, что соответствует напряжению у рассматривавшегося нами ранее референсного HD 7950 от PowerColor. Согласно утилите GPU-Z параметр ASIC равен 77,3%. Это намного выше ASIC Quality у протестированного недавно ASUS HD7950-DC2T-3GD5. Посмотрим, отразится ли это как-то на разгоне и сможет ли MSI обогнать ASUS по частотам.

MSI R7950 Twin Frozr 3GD5/OC

Но вначале о температурном режиме. 12-минутный тест Crysis: Warhead при максимальных настройках качества в Full HD прогрел GPU до 63 °C (при 23 °C в помещении). Вентиляторы раскручивались до 2550—2590 об/мин. Так что тихой карту нельзя назвать. Но все равно шум меньше, чем у референса PowerColor, который в номинале работал почти на 3000 об/мин, а температура ниже на пять градусов. Очень неплохо, но хуже ASUS HD7950-DC2T-3GD5.

MSI R7950 Twin Frozr 3GD5/OC

Чтобы добиться большей тишины мы понизили скорость вентиляторов до уровня 1900 об/мин, температура при этом поднялась до 69 °C.

MSI R7950 Twin Frozr 3GD5/OC

Как видим, добиться низкого шума не составит труда. Хотя карта уже греется на уровне референса.

Получить очень высокие частоты в тихом режиме проблематично. После длительных попыток мы остановились на 1000/6400 МГц при оборотах 44% от максимума (примерно 2030—2050 об/мин). Это ниже результата разгона уже упоминавшегося ASUS, но тоже немало, ведь частота ядра на 25% выше стандартной, а память быстрее на 28%.

MSI R7950 Twin Frozr 3GD5/OC

Если же позабыть об акустическом комфорте, то из карты можно выжать намного больше. Данный экземпляр сумел даже преодолеть рубеж в 1,2 ГГц по частоте. Хотя мощности системы охлаждения уже не хватало, длительные нагрузки MSI не выдерживал. Поэтому вы воспользовались дополнительным обдувом тихим 140-мм вентилятором. Этого вполне хватило, чтобы пройти все тесты на частотах 1210/6900 МГц при напряжении 1,212 В. Великолепный результат, намного выше потенциала упоминавшихся уже экземпляров от ASUS и PowerColor.

MSI R7950 Twin Frozr 3GD5/OC

А пройти 3DMark 11 при настройках Performance нам вообще удалось на 1255/7020 МГц.

MSI R7950 Twin Frozr 3GD5/OC

Характеристики тестируемых видеокарт

В роли референсного Radeon HD 7970 выступит MSI R7970 Lightning на пониженных частотах. Напряжение установлено на стандартном значении 1,175 В путем снижения его в MSI Afterburner. Физический контроль осуществлялся при помощи мультиметра. В качестве простого Radeon HD 7950 нами использовался видеоадаптер от MSI. Для сравнения добавлен ASUS HD7950-DC2T-3GD5. GeForce GTX 680 — адаптер от Zotac из недавнего обзора. GeForce GTX 580 — это GeForce GTX 580 AMP! Edition на пониженных частотах и напряжении (1,013 В для Crysis 2 и 1,000 В для других приложений).

Видеоадаптер Radeon HD 7970 MSI R7950 Twin Frozr 3GD5/OC ASUS HD7950-DC2T-3GD5 Radeon HD 7950 GeForce GTX 680 GeForce GTX 580
Ядро Tahiti Tahiti Tahiti Tahiti GK104 GF110
Количество транзисторов, млн. шт 4312 4312 4312 4312 3500 3000
Техпроцесс, нм 28 28 28 28 28 40
Площадь ядра, кв. мм 365 365 365 365 294 520
Количество потоковых процессоров 2048 1792 1792 1792 1536 512
Количество текстурных блоков 128 112 112 112 128 64
Количество блоков рендеринга 32 32 32 32 32 48
Частота ядра, МГц 925 880 900 800 1006+ 772 (1544*)
Шина памяти, бит 384 384 384 384 256 384
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5500 5000 5000 5000 6008 4008
Объём памяти, МБ 3072 3072 3072 3072 2048 1536
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1 11.1 11
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт 250 n/a n/a 200 195 244
* — частота шейдерного домена


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер Radeon: ATI Catalyst 12.3;
  • драйвер GeForce GTX 580: NVIDIA GeForce 296.10;
  • драйвер GeForce GTX 680: NVIDIA GeForce 301.10.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана здесь.


Результаты тестирования

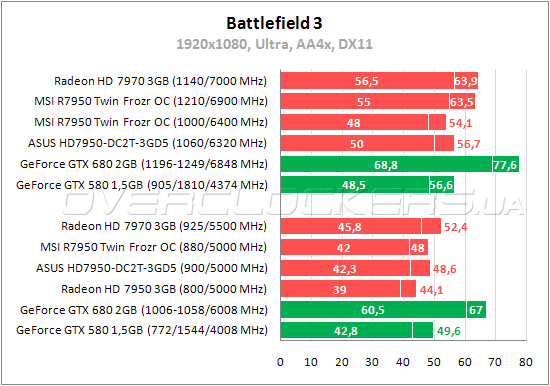

Battlefield 3

Battlefield 3

Тестирование MSI R7950 Twin Frozr 3GD5/OC

В игре Battlefield 3 нет равных GeForce GTX 680. Видеоадаптеры ASUS и MSI даже немного уступают GeForce GTX 580. Разница между этими ускорителями при разгоне в тихом режиме небольшая — MSI проигрывает товарищу менее 5%. Зато при максимальном разгоне R7950 Twin Frozr 3GD5/OC почти не уступает разогнанному Radeon HD 7970.


Crysis: Warhead

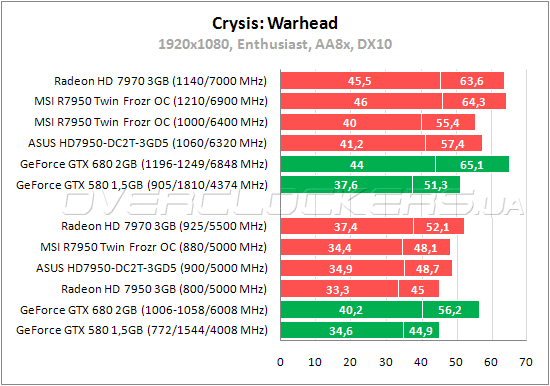

Crysis: Warhead

Тестирование MSI R7950 Twin Frozr 3GD5/OC

В Crysis: Warhead преимущество MSI над референсом достигает 9% по среднему fps. Разница с ASUS скромная — лишь 1%. При разгоне в тихом режиме R7950 Twin Frozr 3GD5/OC быстрее Radeon HD 7970 на номинальных частотах. При максимальном разгоне R7950 даже оказывается быстрее разогнанного старшего брата, который, напомним, является разогнанным в тихом режиме MSI R7970 Lightning.


Crysis 2

Crysis 2

Тестирование MSI R7950 Twin Frozr 3GD5/OC

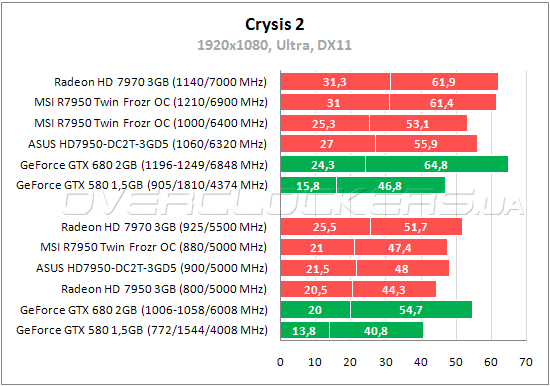

В Crysis 2 новый флагман NVIDIA демонстрирует самый высокий средний fps, но по минимальному показателю проигрывает даже простому Radeon HD 7950, не говоря уже о R7950 Twin Frozr 3GD5/OC. Минимальная разница в частотах между картами MSI и ASUS приводит к мизерной разнице в производительности. При разгоне в тихом режиме MSI слабее товарища на 5—7%. Зато при максимальном разгоне герой нашего обзора вновь идет наравне с разогнанным Radeon HD 7970.


Colin McRae: DiRT 2

Colin McRae: DiRT 2

Тестирование MSI R7950 Twin Frozr 3GD5/OC

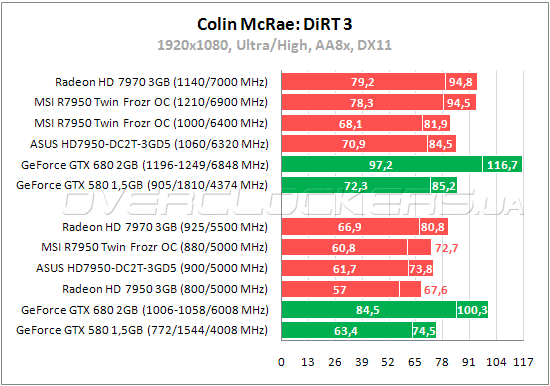

В данном тесте ускоренные версии Radeon HD 7950 от MSI и ASUS на своих заводских частотах уступают немного GeForce GTX 580. И при разгоне с умеренными оборотами обдувающих вентиляторов они поигрывают разогнанному GeForce GTX 580. Правда, последний работает на максимальных оборотах. MSI на частотах 1210/6900 МГц наступает на пятки разогнанному Radeon HD 7970, работающему на частотах 1140/7000 МГц.


Hard Reset

Hard Reset

Тестирование MSI R7950 Twin Frozr 3GD5/OC

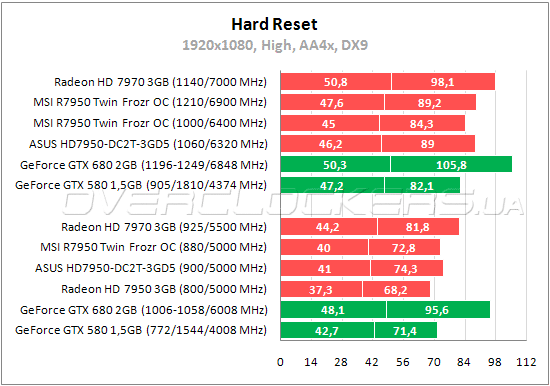

Игра Hard Reset тоже предпочитает решения NVIDIA, но в этот раз представители MSI и ASUS немного обходят старичка GeForce GTX 580 по среднему fps (хотя проигрывают по минимальному показателю). Заводской разгон обеспечивает MSI R7950 Twin Frozr 3GD5/OC преимущество над референсом в 7%. При разгоне на умеренных оборотах отрыв от референса достигает 21% по минимальному показателю и 23% по среднему.


Lost Planet 2

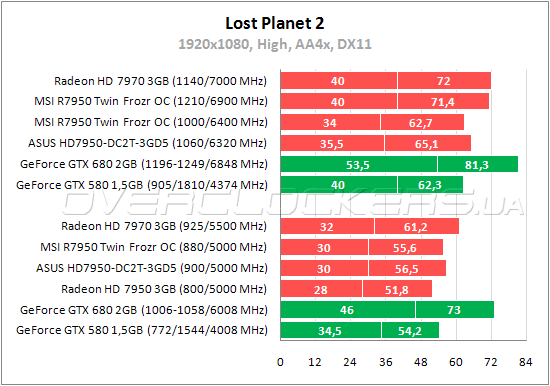

Lost Planet 2

Тестирование MSI R7950 Twin Frozr 3GD5/OC

GeForce GTX 680 вновь демонстрирует недостижимый для конкурентов AMD уровень производительности. По минимальному fps все Radeon уступают даже старому GeForce GTX 580. MSI лучше обычной версии Radeon HD 7950 на 7%. При разгоне на умеренных оборотах видеоадаптер проигрывает разогнанному в таком же режиме топовому HD 7950 от ASUS. На максимальных частотах MSI уже вырывается вперед и почти нагоняет форсированный Radeon HD 7970.


Metro 2033

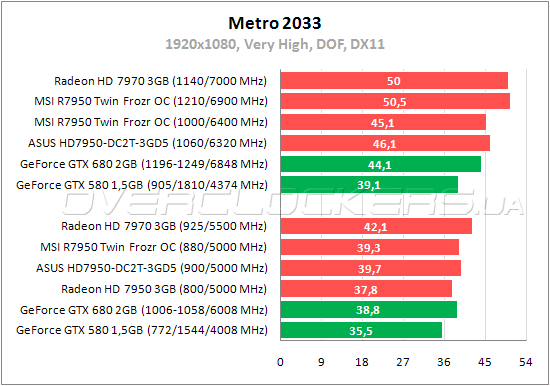

Metro 2033

В Metro 2033 мы ограничились тестами на максимальных настройках качества без сглаживания.

Тестирование MSI R7950 Twin Frozr 3GD5/OC

Ускоренные версии Radeon HD 7950 с минимальным отрывом обгоняют GeForce GTX 680. Карта MSI сохраняет свое преимущество и при разгоне: на частотах 1000/6400 МГц она быстрее старшего GeForce на 1196/6848 МГц. Разгон при умеренном уровне шума дает преимущество над Radeon HD 7950 на рекомендованных частотах в 20%.


The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

Тестирование MSI R7950 Twin Frozr 3GD5/OC

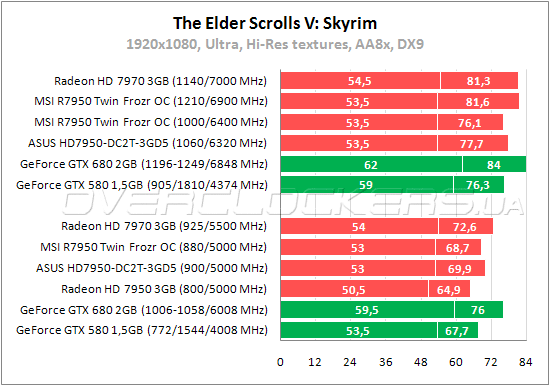

Необычная ситуация сложилась в Skyrim. Результаты уперлись в мощность центрального процессора и видеокарты AMD просто не могут «прыгнуть» выше 54 кадров по минимальному fps. Но при этом GeForce удается преодолеть рубеж и в 60 fps, хотя прирост от разгона тоже небольшой. MSI R7950 Twin Frozr 3GD5/OC демонстрирует результат близкий к GeForce GTX 580. При разгоне старичок NVIDIA выглядит предпочтительнее благодаря лучшему минимальному показателю.


Witcher 2: The Assassins of Kings

Witcher 2: The Assassins of Kings

Тестирование MSI R7950 Twin Frozr 3GD5/OC

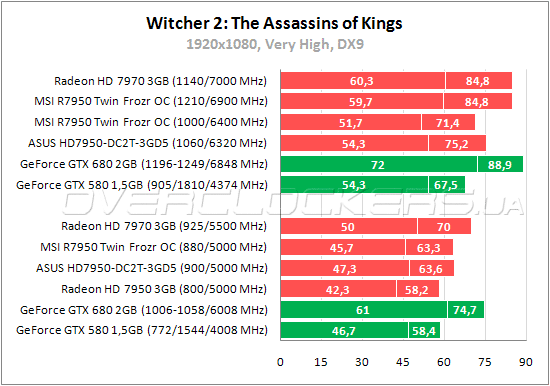

На максимальных настройках без активации «запредельного качества» все видеокарты демонстрируют высокий фреймрейт в игре «Ведьмак 2: Убийцы королей». Представитель MSI проигрывает товарищу от ASUS, но с мизерной разницей. По среднему показателю карта быстрее GeForce GTX 580, но по минимальному немного хуже.

Тестирование MSI R7950 Twin Frozr 3GD5/OC


Все Radeon HD 7950 не справляются с самым тяжелым графическим режимом. Ситуацию немного исправляет разгон, но говорить о комфортной игре при просадках до 20 fps трудно. При максимальном разгоне MSI выглядит более убедительно и даже немного обгоняет разогнанный Radeon HD 7970. Только стоит помнить, что это разгон при максимальных оборотах вентиляторов системы охлаждения. Так что говорить о практическом использовании видеокарты на таких частотах не приходится.


3DMark 11

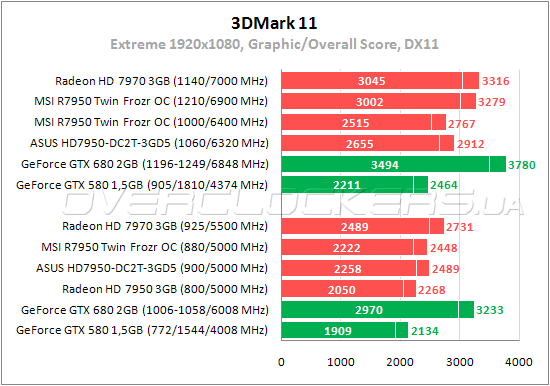

3DMark 11

Тестирование MSI R7950 Twin Frozr 3GD5/OC

В синтетике MSI выигрывает у референса 8% производительности. Отставание от ASUS составляет 1,6%. На частотах 1000/6400 МГц рассматриваемая карта быстрее референса почти на 23%.


Энергопотребление

Методика измерения энергопотребления системы описана здесь.

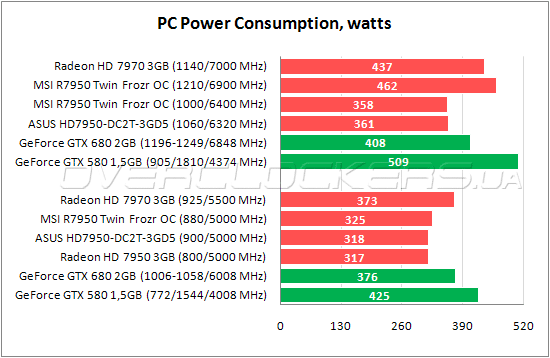

Энергопотребление MSI R7950 Twin Frozr 3GD5/OC

Графический адаптер MSI Twin Frozr оказался чуть прожорливее ASUS TOP, однако разницу между ними трудно назвать существенной. В сравнении с представителями зеленого лагеря MSI намного экономичнее. Даже на частотах 1000/6400 МГц ускоритель потребляет меньше GeForce GTX 680 в номинале. Но вот при максимальном разгоне MSI общее потребление системы вырастает на 137 Вт, что сводит на нет все преимущества над конкурентами.


Выводы

Все конструктивные изменения в MSI R7950 Twin Frozr 3GD5/OC коснулись лишь системы охлаждения. Вместо стандартного кулера используется Twin Frozr III. Важным плюсом является наличие радиатора для блока VRM. Но видеоадаптер оказался шумнее и немного горячее ASUS HD7950-DC2T-3GD5. Установленных вентиляторов недостаточно, для хорошего продува радиатора на низких оборотах. Вентиляторы большего диаметра смогли бы улучшить характеристики конечного продукта. В существующем варианте R7950 Twin Frozr 3GD5/OC потребует ручных регулировок оборотов для достижения комфортного акустического режима. Так что на роль лучшей версии Radeon HD 7950 данная карта не тянет, но все равно она лучше референса по температурным и шумовым характеристикам. А повышенная частота графического процессора обеспечивает еще и преимущество по производительности в 7—8%. При разгоне можно легко довести это преимущество до 20—25%. И речь идет о разгоне при шуме ниже, чем у референса в номинале. Хотя нагрев при этом повысится, так что итоговый разгон будет еще зависеть от организации вентиляции внутри корпуса. Но в любом случае пользователь R7950 Twin Frozr 3GD5/OC может получить больше производительности, чем это возможно на стандартной карте, недотягивающей при разгоне даже до Radeon HD 7970.

MSI R7950 Twin Frozr 3GD5/OC Выбор редакции: лучшее качество

Максимальный разгон данного видеоадаптера нас очень порадовал. По частоте GPU карта даже немного обогнала адаптер MSI R7970 Lightning, который является технически самым совершенным Radeon от MSI. На максимальных частотах производительность R7950 Twin Frozr 3GD5/OC очень близка к производительности разогнанного Radeon HD 7970. Итоговый прирост поражает, ведь частота графического процессоре выше стандартной на 51%! Рост частоты памяти на 38% тоже очень внушительный. На видеокартах прошлого поколения о таком разгоне можно было только мечтать. Результаты потрясающие, но система охлаждения немного подвела, ведь при умеренных оборотах выше 1 ГГц нам не удалось добиться стабильности без перегрева. Да и говорить о практическом использовании видеокарты с таким разгоном можно лишь при замене кулера Twin Frozr III на что-то более эффективное.
