HD7870-DC2TG-2GD5-V2 — обновленный Radeon HD 7870 от ASUS

Проблемой многих Radeon HD 7870 является недостаточно мощное охлаждение. Особенно это актуально для моделей ASUS со старым двухслотовым кулером DirectCU II. Эта система охлаждения с GPU Pitcairn справлялась с трудом — шум высоковат, рабочие температуры тоже низкими не назвать. Поэтому после анонса обновленных Radeon от ASUS с новым кулером мы с нетерпением ждали возможности познакомиться с ними, ведь такой охладитель уже отлично зарекомендовал себя на GeForce GTX 660 Ti и GeForce GTX 670. Осталось узнать, насколько успешно улучшенный DirectCU II проявит себя на Radeon HD 7870.


ASUS HD7870-DC2TG-2GD5-V2

Видеоадаптер поставляется в габаритной коробке. На лицевой стороне имеется большое окошко, которое демонстрирует нам коврик с логотипом игры Diablo III.

ASUS HD7870-DC2TG-2GD5-V2

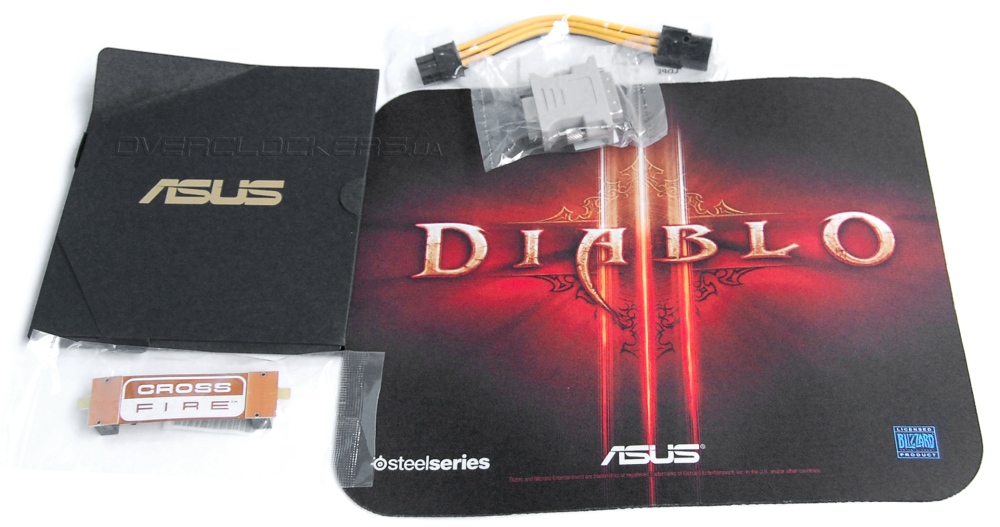

Полный список аксессуаров из комплекта таков:
  • переходник DVI/D-Sub;
  • удлинитель питания PCI-E 6-pin;
  • мостик CrossFire;
  • коврик Diablo III;
  • диск с программным обеспечением;
  • инструкция.
Кроме коврика ничего необычного в комплекте нет. Сам коврик от компании SteelSeries, одного из лучших производителей игровых поверхностей для манипуляторов. Так что качество изготовления и точность позиционирования мыши на такой поверхности должны быть на высоте. Фанатам бешенного закликивания врагов в Diablo III такой подарок будет весьма кстати.

ASUS HD7870-DC2TG-2GD5-V2

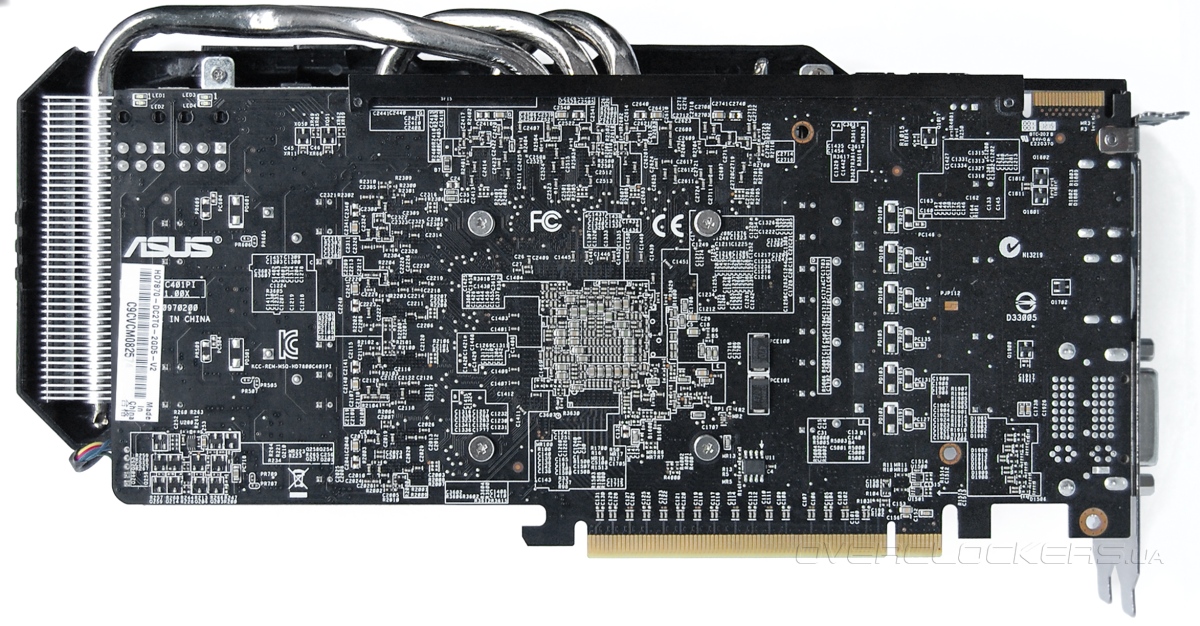

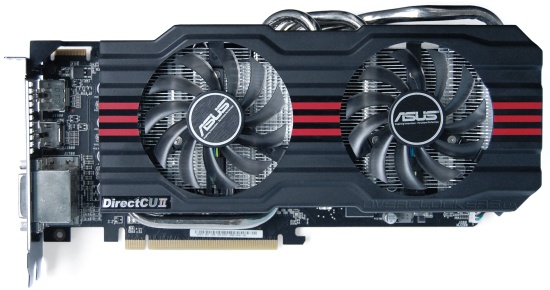

Внешне этот ASUS не отличается от упоминавшихся выше представителей линейки NVIDIA этого же производителя — такой же кулер, ребро жесткости сбоку, текстолит черного цвета.

ASUS HD7870-DC2TG-2GD5-V2

ASUS HD7870-DC2TG-2GD5-V2

Система охлаждения немного выходит за пределы платы. Общая длина видеокарты составляет 27 сантиметров, платы — 24 см.

ASUS HD7870-DC2TG-2GD5-V2

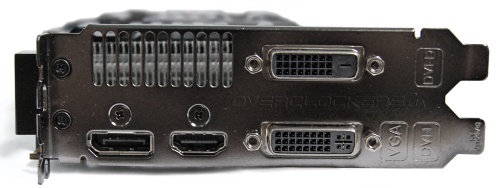

На задней панели расположены два разъема DVI, один HDMI и DisplayPort.

ASUS HD7870-DC2TG-2GD5-V2

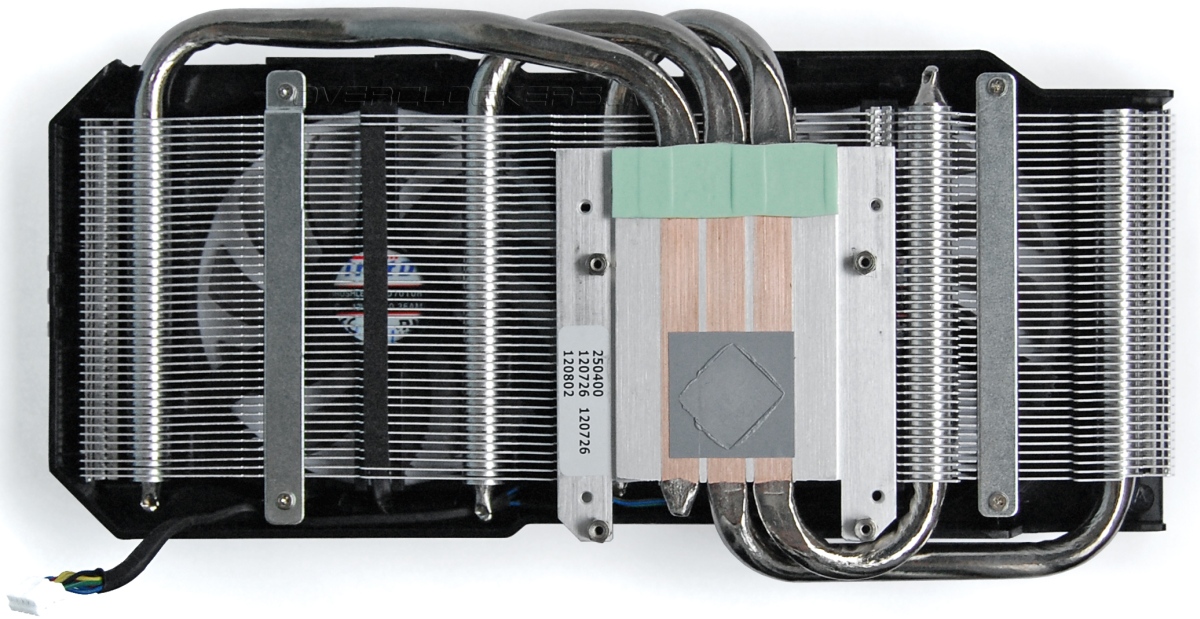

Конструкция кулера полностью идентична системам охлаждения у ASUS GTX660-DC2T-2GD5, GTX660 TI-DC2-2GD5 и GTX670-DC2T-2GD5. Три толстые тепловые трубки пронизывают радиатор и плотно сидят в подогнанных под их размер желобках основания. Благодаря технологии прямого контакта трубки отводят тепло напрямую от поверхности графического кристалла. Но из-за небольшого размера Pitcairn площадь контакта с боковыми трубками небольшая.

ASUS HD7870-DC2TG-2GD5-V2

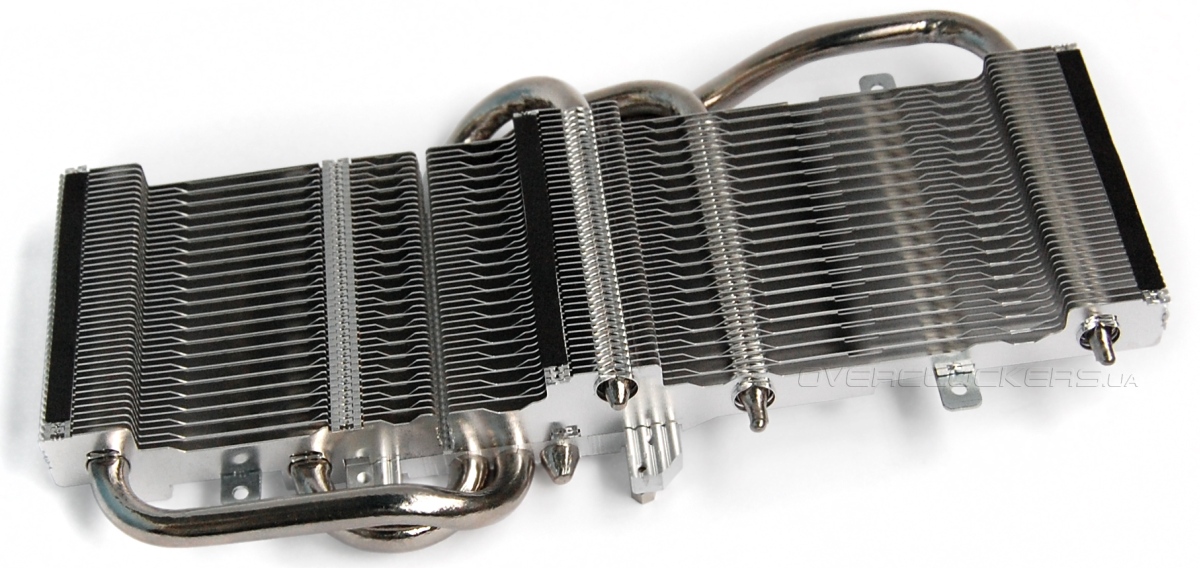

Плотный монтаж пластин сочетается с разной их высотой: часть пластин имеют трапециевидный вырез. Такая конструкция потенциально может немного улучшить продуваемость всей площади радиатора при небольших оборотах вентиляторов.

ASUS HD7870-DC2TG-2GD5-V2

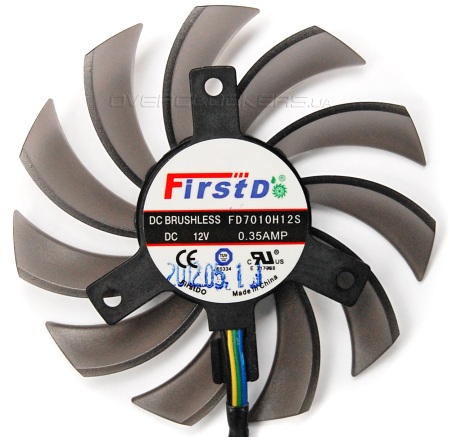

За обдув отвечает пара «вертушек» FirstD FD7010H12S размером 80 мм. Реальный диаметр их лопастей составляет примерно 75 мм. Как мы не раз отмечали в других обзорах видеокарт ASUS, эти вентиляторы очень тихие и даже при скорости вращения 2000 об/мин их едва слышно.

ASUS HD7870-DC2TG-2GD5-V2

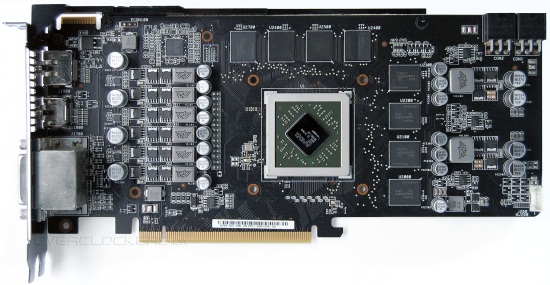

Дизайн PCB отличается от референсного. Плата выполнена по технологии Super Alloy Power, что подразумевает использование высококачественных долговечных компонентов.

ASUS HD7870-DC2TG-2GD5-V2

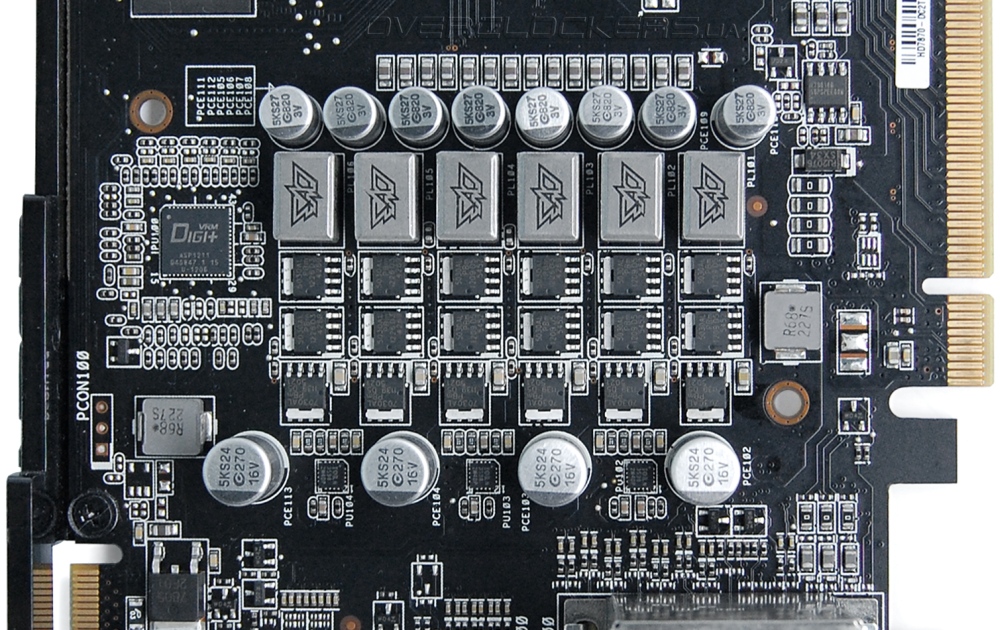

Питание GPU усилено до шести фаз (у референса пять) на базе контроллера Digi+ ASP1211.

ASUS HD7870-DC2TG-2GD5-V2

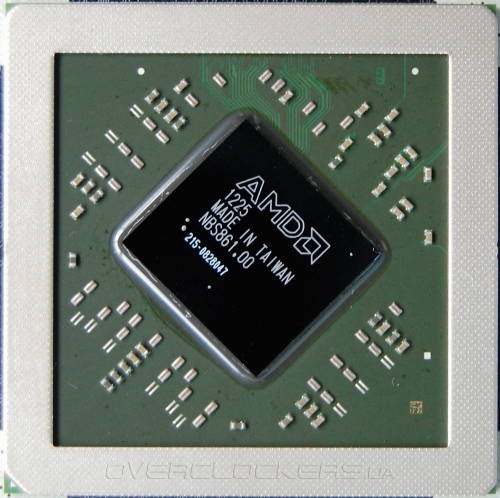

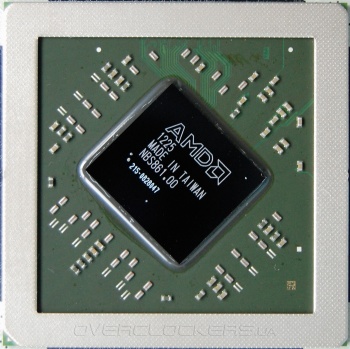

Традиционная фотография графического процессора:

AMD Pitcairn

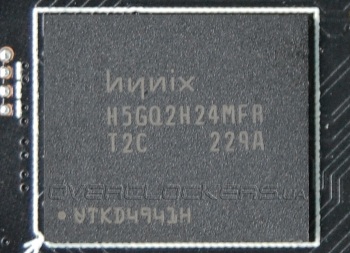

Два гигабайта памяти набрано восемью микросхемами Hynix H5GQ2H24MFR T2C.

Hynix H5GQ2H24MFR T2C

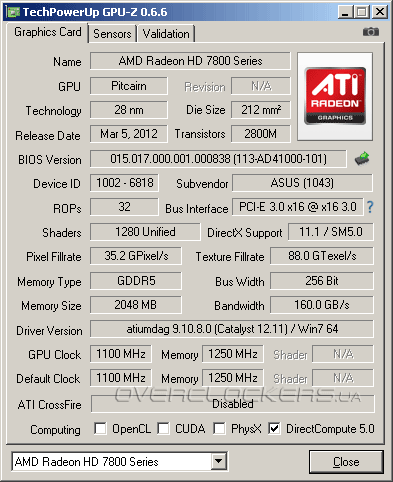

Это TOP-версия Radeon HD 7870, так что рабочие частоты повышены. Графический чип работает на 1100 МГц, память на 5000 МГц. Характеристики соответствуют частотам старой версии ASUS HD7870-DC2T-2GD5.

ASUS HD7870-DC2TG-2GD5-V2

ASIC Quality равен 80 %.

ASUS HD7870-DC2TG-2GD5-V2

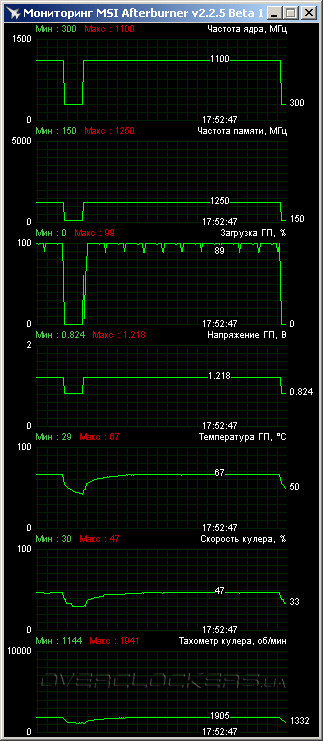

12-минутный тест бенчмарком Crysis: Warhead прогрел карту лишь до 67 °C при 24 °C в помещении. Вентиляторы работали на скорости 1900—1940 об/мин при мизерном шуме. Первая версия ASUS HD7870-DC2T-2GD5 демонстрировала в схожих условиях температуру под 72 °C при 2940 об/мин и очень высоком шуме. Аналогичные температурные показатели были у MSI R7870 Twin Frozr 2GD5/OC, но вентиляторы работали на 2800 об/мин.

ASUS HD7870-DC2TG-2GD5-V2

Стресс-тест MSI Kombustor прогрел карту до 68 °C, скорость вентиляторов возросла незначительно — до 2000 об/мин.

ASUS HD7870-DC2TG-2GD5-V2

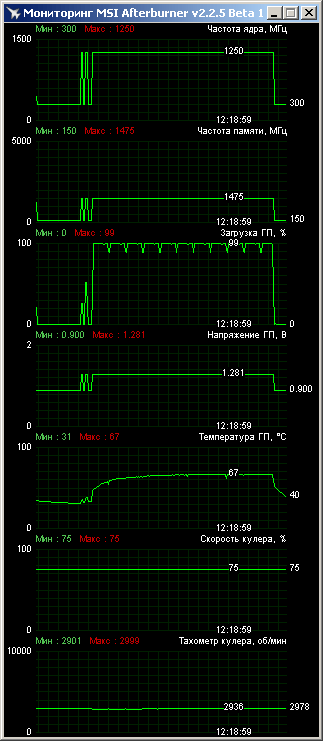

Максимальный стабильный разгон составил 1250/5900 МГц. На больших частотах возникали проблемы при длительной нагрузке. Рабочее напряжение GPU пришлось поднять с 1,218 В до 1,281 В (1,3 В — максимальное доступное значение при софтвольтмоде). В таких условиях видеокарта не могла нормально функционировать на низких оборотах. Пришлось поднять их, хотя на максимум мы их не выкручивали — зафиксировали скорость вентиляторов на 75% (примерно 3000 об/мин). Особенно тяжело дались карте последние 50 МГц. Но если ограничиться значением в 1200 МГц без существенного повышения напряжения, то вполне реально будет добиться работоспособности при более низких оборотах и умеренном уровне шума. В любом случае, даже при 3000 об/мин такой ASUS — не самая мощная «гуделка» среди Radeon HD 7870. Некоторые карты этой серии и в номинале гудят чуть громче.

ASUS HD7870-DC2TG-2GD5-V2

В Warhead температура не превысила 67 °C, в MSI Kombustor 69 °C.

ASUS HD7870-DC2TG-2GD5-V2

Такие показатели разгона не самые высокие, но выше того, что можно ожидать от простых Radeon HD 7870. Да и те модели, что сумели у нас продемонстрировать относительную или полную стабильность на частотах 1270—1290 МГц работали при очень высоких оборотах на пределе своих возможностей.
Как же магична в своей красоте тишина...
