MSI R7850 Twin Frozr 2GD5/OC
Героем данного обзора станет Radeon HD 7850, оснащенный системой охлаждения Twin Frozr III. Этот легко узнаваемый кулер красуется на коробке. А небольшой логотип OC с правой стороны упаковки информирует нас о повышенных рабочих частотах.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/01-amd-radeon-hd7850-msi-twin-frozr.jpg)
Верхняя панель коробки откидная. На развороте описаны некоторые технические особенности данного продукта и возможности утилиты MSI Afterburner.
Комплект поставки включает:
- переходник DVI/D-Sub;
- переходник mini-DisplayPort/DisplayPort;
- переходник питания c двух molex 4-pin на PCI-E 6-pin;
- диск с программным обеспечением;
- инструкцию.

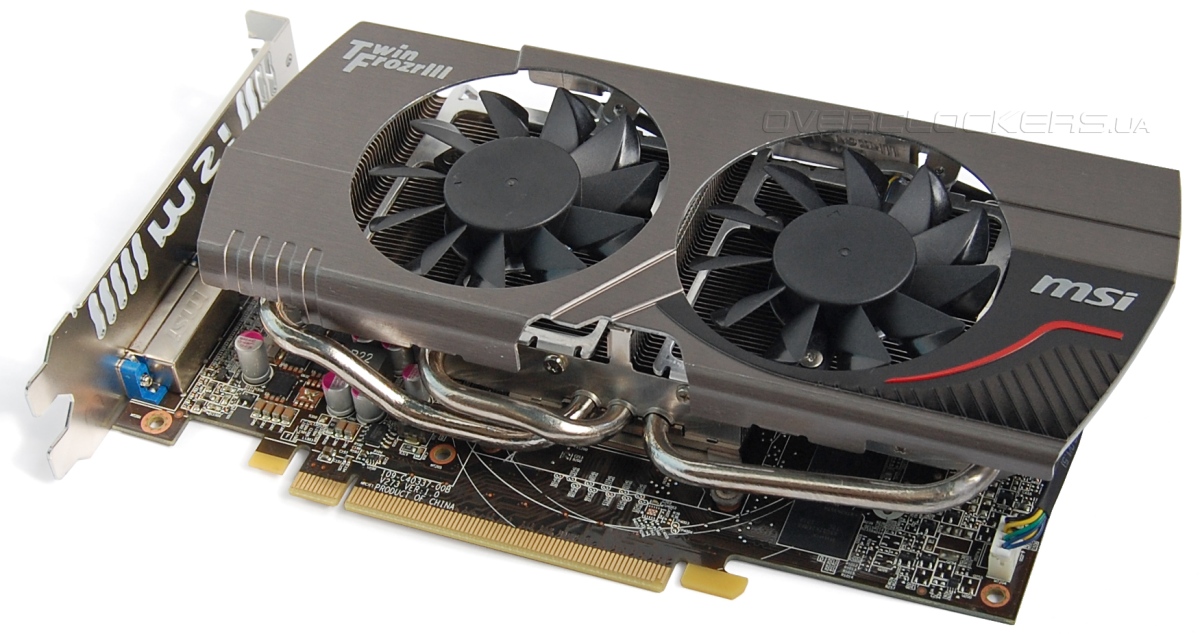

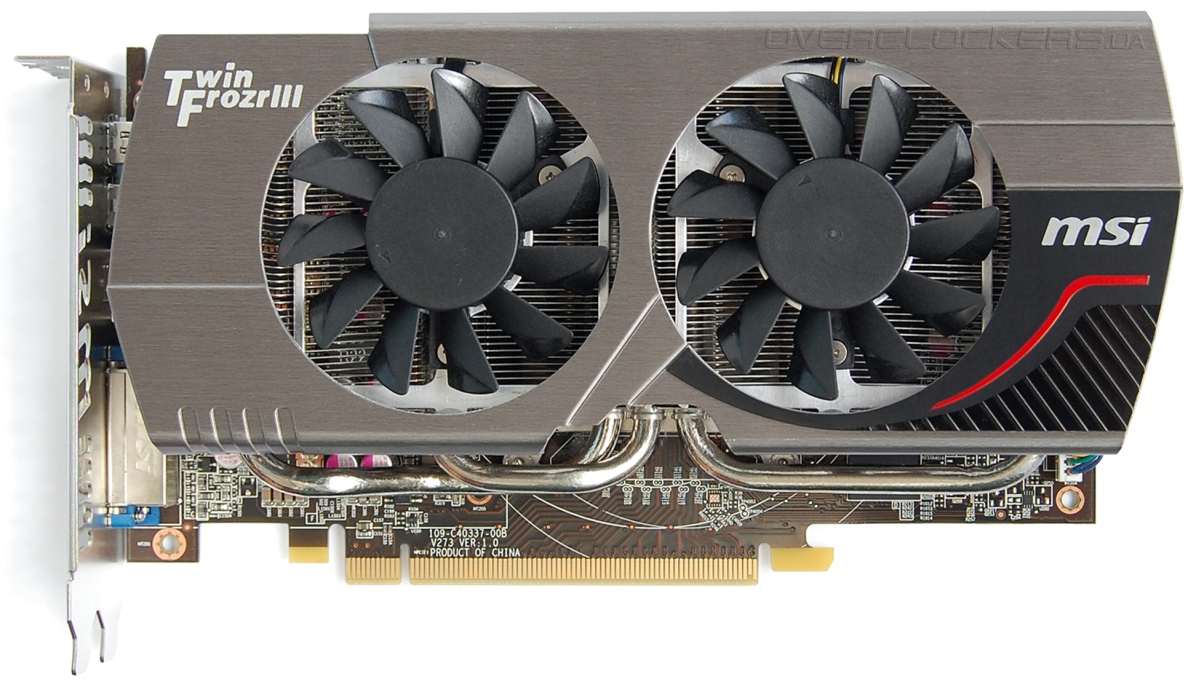

Выдержан фирменный дизайн системы охлаждения. Только габариты охладителя, как и самой платы, небольшие.

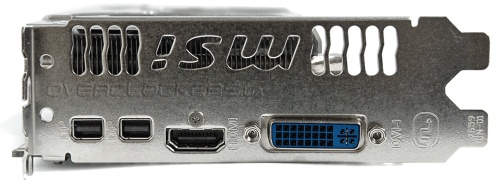

Интерфейсных разъемов четыре: два mini Display Port, HDMI и привычный DVI.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/06-amd-radeon-hd7850-msi-twin-frozr.jpg)

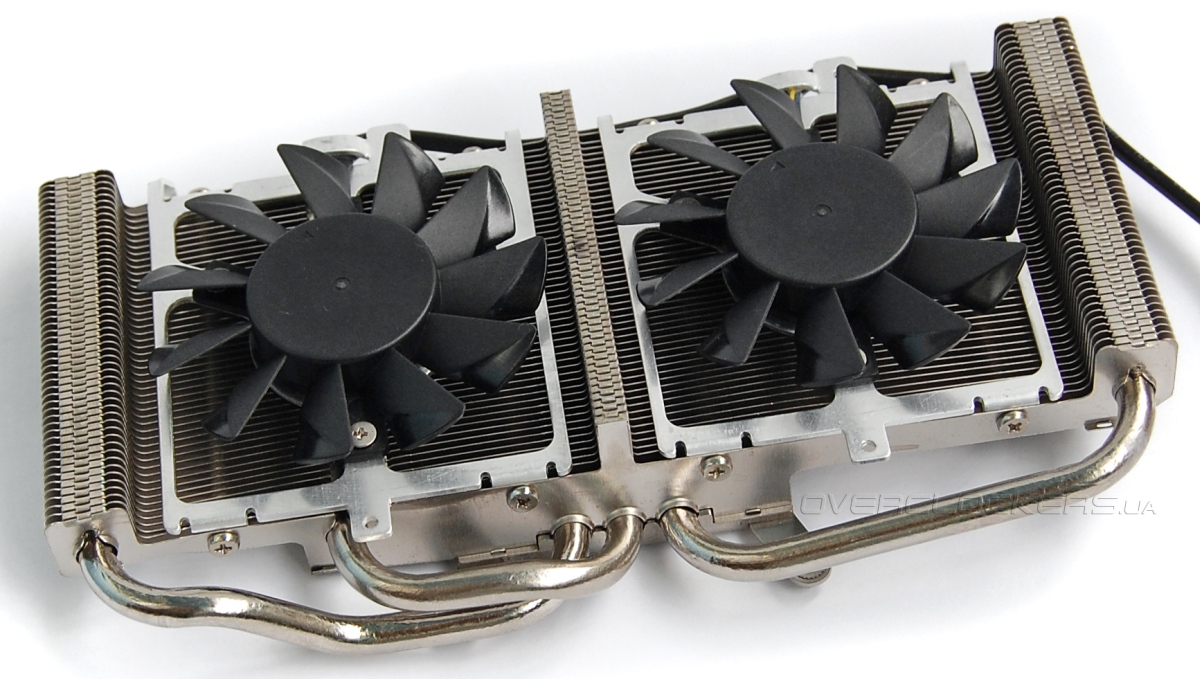

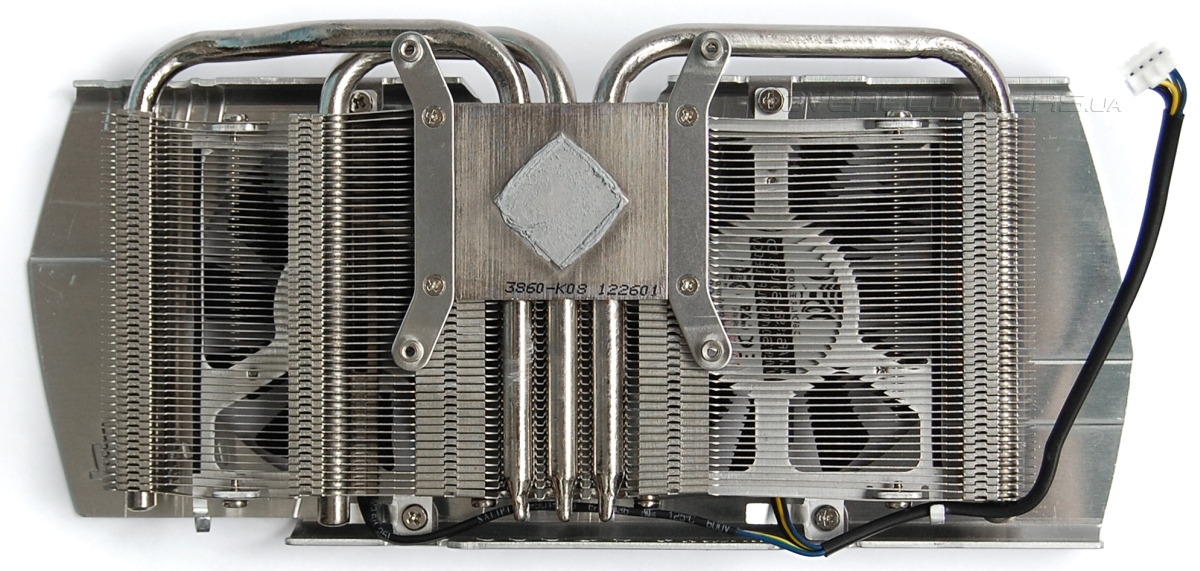

MSI R7850 Twin Frozr 2GD5/OC напоминает ранее описывавшийся нами видеоадаптер R7850 Power Edition 2GD5/OC. Система охлаждения на первый взгляд у них идентична. Кажется, что все отличия лишь в дизайне кожуха. Но на самом деле у данной версии радиатор немного меньше в ширину.
Еще одно отличие — использование вентиляторов меньшего диаметра. Вместо пары моделей по 80 мм в данном случае задействованы вентиляторы по 70 мм.

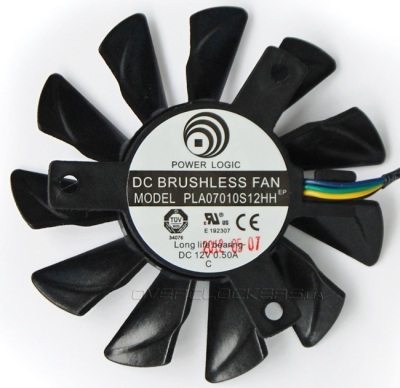

Вентиляторы от PowerLogic с маркировкой PLA07010S12HH. Такие устанавливались еще на MSI R5770 Hawk. Но в R7850 Twin Frozr они получили новые лопасти, которые и являются отличительной особенностью кулеров Twin Frozr третьей версии.

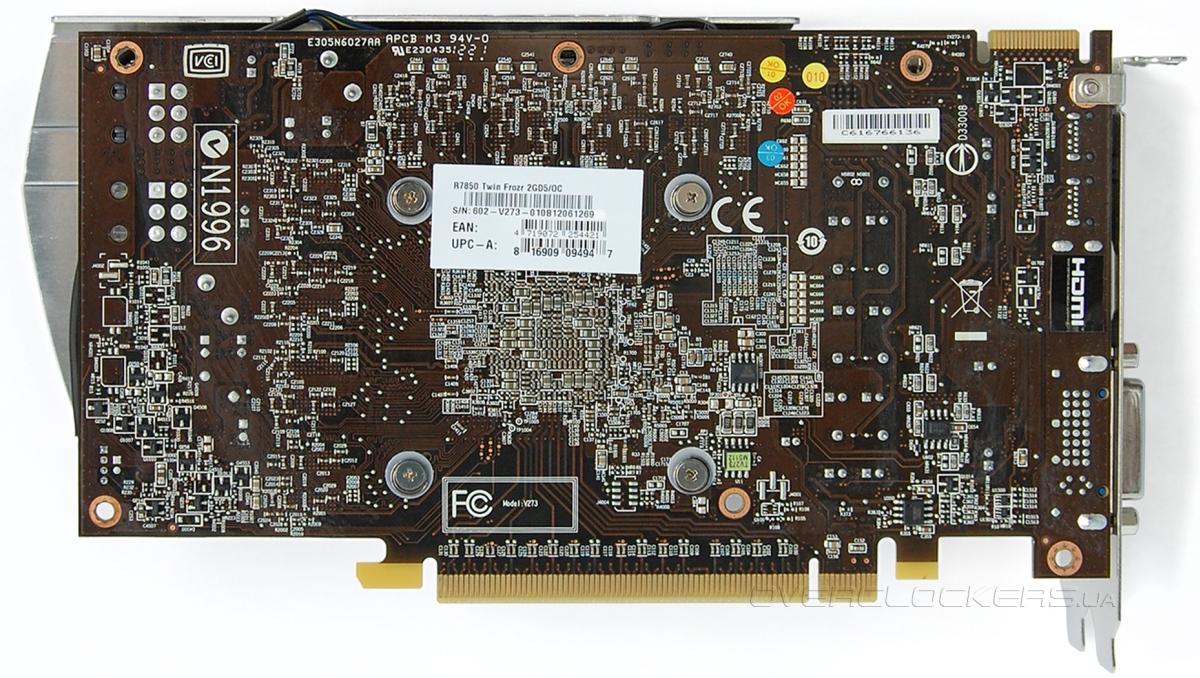

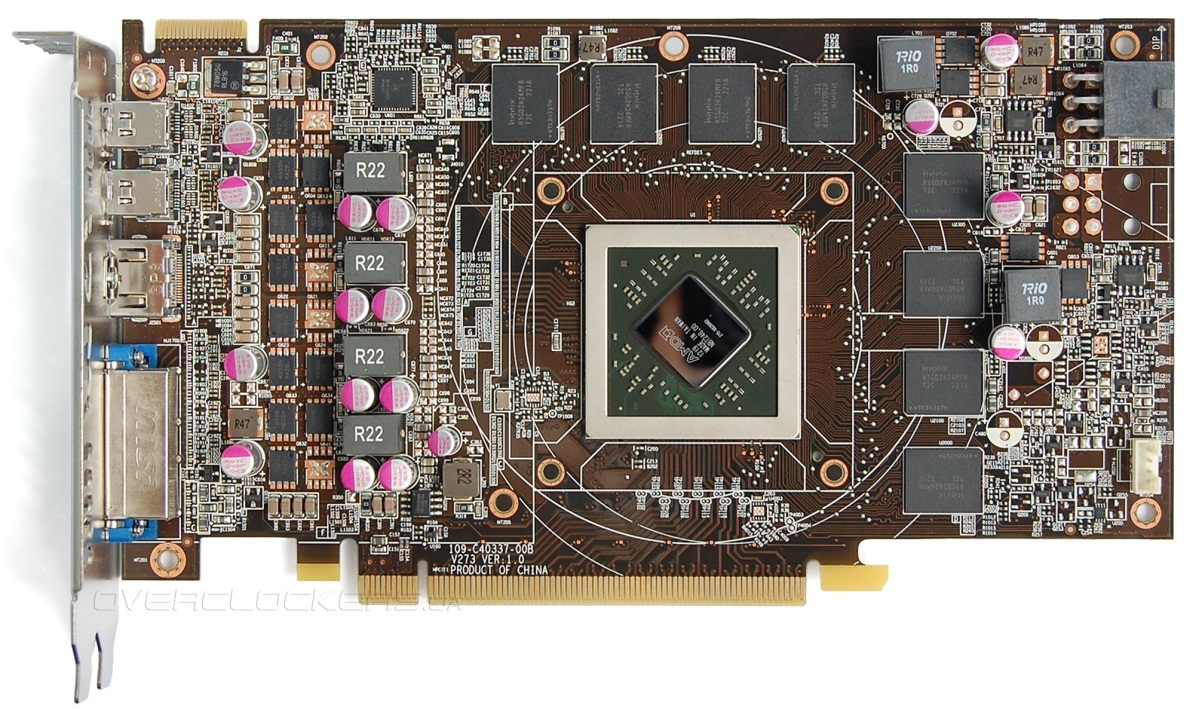

Дополнительного радиатора для силовых компонентов и микросхем памяти (как это было у версии Power Edition) не предусмотрено. Плата выполнена не текстолите коричневого цвета. Дизайн напоминает Radeon HD 6850.
Преобразователь напряжения графического процессора использует четыре фазы под управлением контроллера NCP5395T от ON Semiconductor.
![NCP5395T NCP5395T](/video/amd-radeon-hd7850-msi-twin-frozr-oc/11-amd-radeon-hd7850-msi-twin-frozr.jpg)

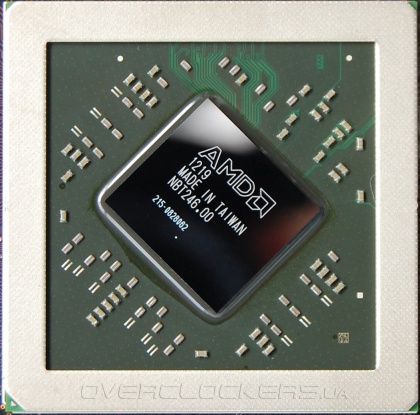

Процессор Pitcairn у Radeon HD 7850 оперирует 1024 потоковыми процессорами из 1280, из 80 текстурных блоков активно 64.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/12-amd-radeon-hd7850-msi-twin-frozr.jpg)

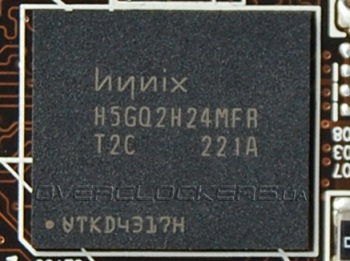

Два гигабайта видеопамяти набрано восемью микросхемами Hynix H5GQ2H24MFR T2C.
![Hynix H5GQ2H24MFR T2C Hynix H5GQ2H24MFR T2C](/video/amd-radeon-hd7850-msi-twin-frozr-oc/13-amd-radeon-hd7850-msi-twin-frozr.jpg)

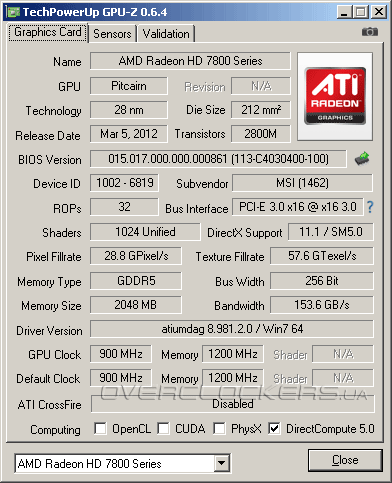

Заводской разгон небольшой и коснулся только ядра: видеокарта работает на 900/4800 МГц при рекомендованных частотах 860/4800 МГц. В простое частоты снижаются до 300/600 МГц.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/14-amd-radeon-hd7850-msi-twin-frozr.png)
GPU-Z оценил ASIC Quality в 71,3%.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/15-amd-radeon-hd7850-msi-twin-frozr.png)

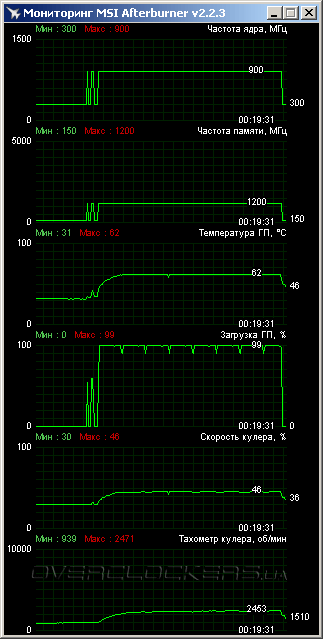

При прогреве 12-минутным тестом Crysis: Warhead на максимальных настройках качества температура ядра не превысила 62 °C при 24 градусах в помещении. Вентиляторы раскручивались до 2500 об/мин. Шум при этом был умеренный.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/16-amd-radeon-hd7850-msi-twin-frozr.png)

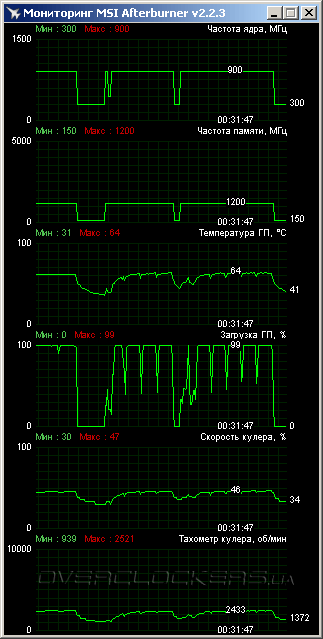

В самых горячих приложениях («Ведьмак 2» и Hard Reset) температура достигала 64 °C.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/17-amd-radeon-hd7850-msi-twin-frozr.png)
Продемонстрированные температурные показатели лишь на 2—3 градуса отличаются от результатов старшей модели Power Edition. Хотя последняя нами тестировалась при чуть большей температуре в помещении. Так что более простое охлаждение дает о себе знать, хотя рабочие температуры все равно низкие. Это означает, что есть определенный запас для снижения оборотов с целью достижения полного акустического комфорта.

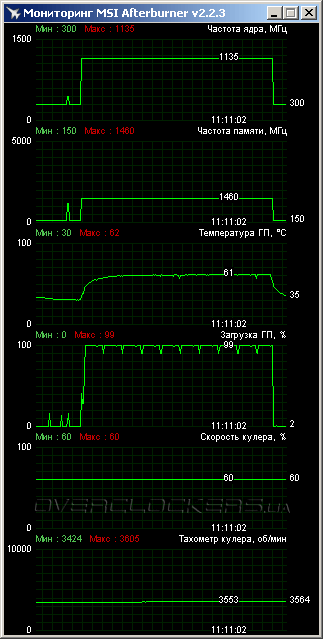

Теперь перейдем к разгону. Сразу отметим, что у видеокарты нет возможности программной регулировки напряжения GPU. В теории это должно ограничить верхнюю границу разгона. А на деле наш экземпляр смог даже на несколько мегагерц обогнать R7850 Power Edition 2GD5/OC, отработав все тесты на 1135/5840 МГц. Результат отличный. Вот только при низком уровне шума он недостижим. При 2500 об/мин видеокарта не выдерживала долгие нагрузки, в итоге нам пришлось повысить скорость обдувающих вентиляторов до 3500 об/мин. Впрочем, и R7850 Power Edition при максимальном разгоне работал в шумном режиме.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/18-amd-radeon-hd7850-msi-twin-frozr.png)

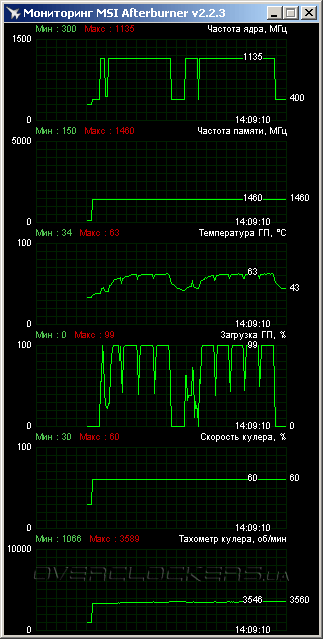

При столь высоких оборотах карта грелась до 62 °C в Crysis и до 63 °C в «Ведьмак 2» и Hard Reset.
![MSIR7850 TwinFrozr 2GD5/OC MSIR7850 TwinFrozr 2GD5/OC](/video/amd-radeon-hd7850-msi-twin-frozr-oc/19-amd-radeon-hd7850-msi-twin-frozr.png)
Из-за отсутствия времени испытание на разгон в тихом режиме мы не проводили. Но можно предположить, что, как и старшая карта Power Edition, данная модель без проблем одолеет 1 ГГц при 2000 об/мин или около того.
