Два Radeon HD 7770 от Gigabyte и PowerColor

Недавний дебютант Radeon HD 7770 уже добрался до всех отечественных магазинов. Расширяется и ассортимент предлагаемых моделей. И вслед за референсными видеокартами в продаже сразу же появились модифицированные версии с нестандартным охлаждением и повышенными частотами. Даже первое наше знакомство было именно с таким нетипичным видеоадаптером — MSI R7770-2PMD1GD5/OC. В данном обзоре мы рассмотрим еще одну оригинальную модель, но от другого производителя, и наконец-то узнаем, что же представляет из себя полноценный референс.


Gigabyte GV-R777OC-1GD

Начнем мы со знакомства с видеокартой GV-R777OC-1GD, которая на данный момент является самой мощной в модельном ряду Radeon HD 7770, предлагаемом Gigabyte.

Gigabyte GV-R777OC-1GD

Коробка имеет небольшие размеры и простое оформление. Кроме диска с драйвером и инструкции ничем больше не комплектуется.

Видеокарта выполнена на текстолите характерного синего цвета, присущего всем продуктам компании.

Gigabyte GV-R777OC-1GD

Сразу же бросается в глаза большой кулер, который даже немного выходит за пределы платы сбоку. Видно, что конструкция простая и ставка сделана на большие размеры радиатора и вентилятора.

Gigabyte GV-R777OC-1GD

Gigabyte GV-R777OC-1GD

На задней панели расположено два разъема mini DisplayPort, один HDMI с позолоченными контактами и стандартный DVI.

Gigabyte GV-R777OC-1GD

Радиатор системы охлаждения имеет популярную нынче форму с множеством расходящихся лепестков. Напоминает кулера процессоров Intel. Да и многие бюджетные GeForce от совершенно разных производителей оснащаются сейчас подобными радиаторами.

Gigabyte GV-R777OC-1GD

Со снятым пластиковым кожухом смотрится уже не так внушительно. Но все равно, для такой карты радиатор неплохой. Кстати сам кожух прикручен к радиатору лишь на три винта, те самые, которыми зафиксирован и вентилятор. Пластик недостаточно жесткий и может выгибаться. При вибрации возможно дребезжание, напоминающее периодичный стук. Мы столкнулись с этим при небольшом перекосе платы в слоте. Но появлялись такие звуки лишь пару секунд. Так что вероятность возникновения посторонних шумов при нормальной фиксации видеокарты сведена к нулю.

Gigabyte GV-R777OC-1GD

Диаметр вентилятора 100 мм (крыльчатка 95 мм). Таходатчика у него нет, но обороты регулируются. Приклеен к рамке кожуха, поэтому мы его не снимали.

Gigabyte GV-R777OC-1GD

Дизайн PCB напоминает референсный, но имеет небольшие отличия.

Gigabyte GV-R777OC-1GD

Питание графического процессора осуществляется через трехфазный стабилизатор на нестандартном контроллере uP1609, и в отличие от референса софтвольтмод не поддерживается.

uP1609

Графический процессор Cape Verde не имеет защитной рамки:

AMD Cape Verde

Один гигабайт видеопамяти набран четырьмя микросхемами Hynix H5GQ2H24MFR-T2C.

Hynix H5GQ2H24MFR-T2C

Рабочие частоты видеокарты Gigabyte GV-R777OC-1GD выше рекомендованных. Ядро функционирует на 1100 МГц, а память на 5000 МГц. Такой заводской разгон GPU нельзя назвать рекордным (у ASUS готовится TOP-версия c 1120 МГц), но только у GV-R777OC-1GD такой неплохой прирост по частоте сочетается со значительным заводским разгоном памяти. Так что видеокарта вполне заслуженно претендует на звание самой быстрой среди других моделей Radeon HD 7770. Программа GPU-Z оценила ASIC Quality графического процессора у данного экземпляра в 73,8%.

Gigabyte GV-R777OC-1GD

Видеокарта продемонстрировала хорошие температурные и шумовые показатели. 12-минутный тест в Crysis: Warhead на максимальных настройках качества в Full HD прогрел ядро лишь до 64 °C при 24 °C в помещении. Вентилятор раскручивался до 61% от своего максимума и на общем фоне системного блока его шум был едва заметен. Пиковая температура во время всех тестов не превысила 65 °C.

Gigabyte GV-R777OC-1GD

С определением верной частоты памяти Radeon HD 7770 у MSI Afterburner есть некоторые проблемы, поэтому приводим еще скриншот утилиты GPU-Z, который верно определяет все параметры.

Gigabyte GV-R777OC-1GD

А вот с разгоном не сложилось. Отсутствие поддержки софтвольтмода не дает возможности выжать максимум из GPU. А на стандартном напряжении стабильным пределом стали лишь 1115 МГц. Память одолела отметку в 5640 МГц.

Gigabyte GV-R777OC-1GD

Gigabyte GV-R777OC-1GD

На фоне разгона памяти MSI R7770-2PMD1GD5/OC тоже не выдающийся результат. Зато для таких частот не потребовалось жертвовать акустическим комфортом. Мы зафиксировали обороты вентилятора на 62% и никаких проблем со стабильностью не возникало.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Видеокарта поставляется в небольшой коробке.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник mini-DisplayPort/DisplayPort;
  • диск с драйвером;
  • инструкция.
Данная модель PowerColor является полной копией референса, отличаясь только наклейками с логотипом компании.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

В отличие от старших видеокарт AMD тут кожух выполнен из матового пластика.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

По бокам имеются небольшие отверстия для выхода воздуха.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

В целом все смотрится дешево. Даже кожух сидит не очень ровно. Зазор между ним и платой увеличивается к краю видеокарты. Когда, извлекая видеокарту из слота, вы беретесь пальцами сверху и снизу, то плата немного изгибается, пока не упрется в пластиковый корпус.

На задней панели тоже есть прорези для вентиляции. Набор разъемов стандартен: два mini-DisplayPort, HDMI и DVI.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Давайте взглянем на систему охлаждения поближе.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Все довольно просто. Радиатор примерно такой же, как у Gigabyte GV-R777OC-1GD, только чуть меньше в размерах. Обдувается он вентилятором 128015-SM1 EP от Junyu Electronics диаметром 80 мм (крыльчатка 75 мм).

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Как уже отмечалось выше, плата выполнена по референсному дизайну.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Стандартная трехфазная система питания графического контроллера управляется контроллером L6788A от STMicroelectronics. А значит, у пользователя есть возможность управлять напряжением с помощью программных средств.

L6788A

А вот и сам графический процессор Cape Verde:

AMD Cape Verde

Распаяно четыре микросхемы памяти GDDR5 от Hynix с маркировкой H5GQ2H24MFR-T2C.

Hynix H5GQ2H24MFR-T2C

Рабочие частоты стандартные — 1000/4500 МГц. Утилита GPU-Z оценила ASIC Quality данного графического процессора в 67,7%.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

В игровом режиме ядро грелось лишь до 64 °С. Но шум при этом был очень заметный, хотя вентилятор и раскручивался лишь до 55% от своего максимума.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

MSI Afterburner определил рабочее напряжение GPU как 1,2 В, хотя у MSI R7770-2PMD1GD5/OC было 1,125 В. При этом предел по максимальному напряжению у обоих карт одинаков — 1,25 В. С таким небольшим запасом по напряжению достигнуть результатов карты MSI при разгоне не удалось. PowerColor смог одолеть лишь отметку в 1140 МГц.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Результаты разгона памяти идентичны показателям Gigabyte — 5640 МГц.

PowerColor HD7770 GHz Edition 1GB GDDR5 (AX7770 1GBD5-2DH)

Для стабильной работы при такой разгоне обороты обдувающего вентилятора поднимались до предела.

Характеристики тестируемых видеокарт

Производительность рассмотренных видеокарт мы сравним с 256-битными решениями AMD и NVIDIA прошлого поколения — Radeon HD 6850 и GeForce GTX 460.

Видеоадаптер Gigabyte GV-R777OC-1GD PowerColor AX7770 1GBD5-2DH Radeon HD 6850 GeForce GTX 460 1GB
Ядро Cape Verde Cape Verde Barts Pro GF104
Количество транзисторов, млн. шт 1500 1500 1700 1950
Техпроцесс, нм 28 28 40 40
Площадь ядра, кв. мм 123 123 255 332
Количество потоковых процессоров 640 640 960 336
Количество текстурных блоков 40 40 48 56
Количество блоков рендеринга 16 16 32 32
Частота ядра, МГц 1100 1000 775 675
Частота шейдерного домена, МГц 1100 1000 775 1350
Шина памяти, бит 128 128 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 5000 4500 4000 3600
Объём памяти, МБ 1024 1024 1024 1024
Поддерживаемая версия DirectX 11.1 11.1 11 11
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 2.1 PCI-E 2.0
Заявленная максимальная потребляемая мощность, Вт n/a 80 127 160


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Core i7-975 EE (3,2@4,15 ГГц, BCLK 173 МГц);
  • кулер: Thermalright Venomous X;
  • материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
  • память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1730 МГц, 8-8-8-24-1T);
  • жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • операционная система: Windows 7 Ultimate x64;
  • драйвер Radeon: ATI Catalyst 12.2 Pre-Certified;
  • драйвер GeForce: NVIDIA GeForce 295.73.
В операционной системе были отключены User Account Control, Superfetch, Windows Defender и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана здесь.


Результаты тестирования

Alan Wake

Alan Wake

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

Видеокарта PowerColor уступает Radeon HD 6850 до 12% по среднему fps и почти 22% по минимальному. Gigabyte быстрее собрата на 10% и по своим результатам уже приближается к 256-битному решению. При разгоне оба Radeon HD 7770 демонстрируют идентичные результаты и значительно уступают разогнанным конкурентам.


Battlefield 3

Battlefield 3

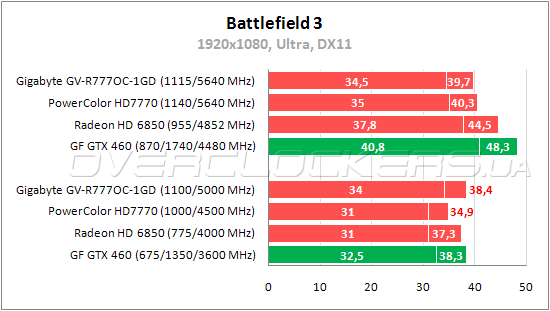

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

В Battlefield 3 Gigabyte удается даже немного обогнать старший Radeon HD 6850. PowerColor слабее на 10%, но отставание от HD 6850 небольшое. При повышении частот обе видеокарты обгоняют работающий в номинале GeForce GTX 460.

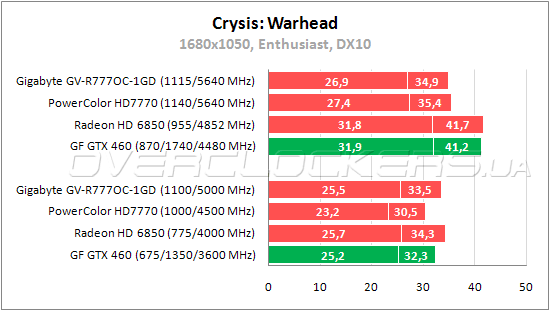

Crysis: Warhead

Crysis: Warhead

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

В игре Warhead видеоадаптеру Gigabyte GV-R777OC-1GD не удается обойти старший ускоритель AMD, но разница между ними крошечная. PowerColor уступает собрату стандартные 10% производительности, а в разгоне обгоняет его, но лишь на полтора процента.


Crysis 2

Crysis 2

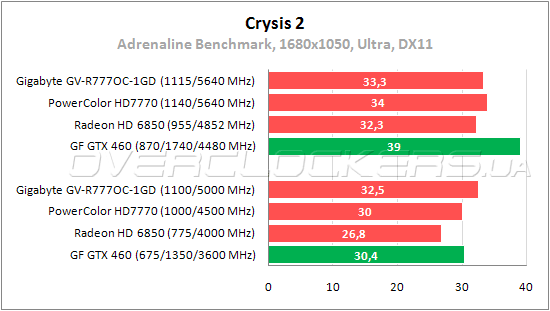

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

Crysis 2 при Ultra-качестве демонстрирует преимущества GCN-архитектуры Cape Verde. Radeon HD 7770 уверенно обгоняют Radeon HD 6850, но производительности видеокарт все равно не хватает для такого режима в номинале. Преимущество Gigabyte над PowerColor составляет 8%. GV-R777OC-1GD даже удается обойти GeForce GTX 460 на 7%, но соперничать с конкурентом NVIDIA при разгоне новичку уже не по силам.

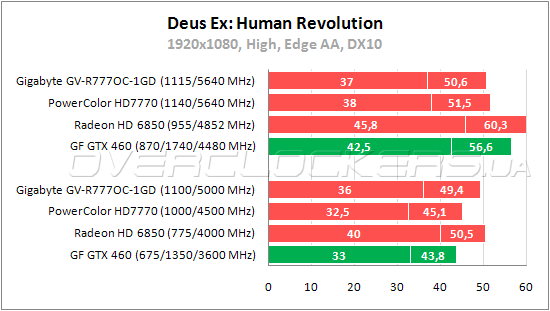

Deus Ex: Human Revolution

Deus Ex: Human Revolution

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

В игре Deus Ex видеокарта PowerColor немного обгоняет GeForce GTX 460 по среднему fps. У Gigabyte преимущество над товарищем в 10%. При повышении частот впереди оказывается PowerColor, но с минимальным отрывом от Gigabyte в 2%.

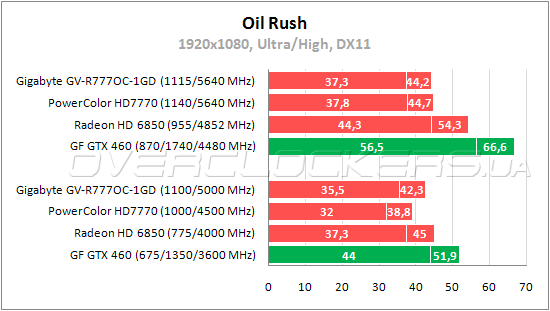

Oil Rush

Oil Rush

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

PowerColor Radeon HD 7770 слабее Radeon HD 6850 на 16%, Gigabyte уступает старшей карте AMD лишь 5% и 6% по минимальному и среднему fps. При разгоне PowerColor снова обходит Gigabyte, но разница минимальная — около одного процента. Даже с разгоном оба Radeon HD 7770 не дотягивают до уровня работающего в номинале Radeon HD 6850.


The Elder Scrolls V: Skyrim

The Elder Scrolls V: Skyrim

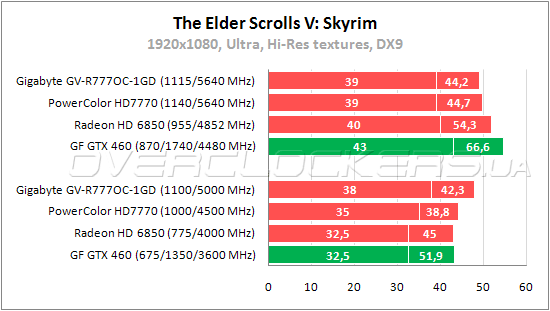

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

В Skyrim видеокарты на базе Cape Verde обгоняют 256-битные Radeon HD 6850 и GeForce GTX 460. Разница между PowerColor и Gigabyte составляет 9%. Прирост от разгона не очень большой, поэтому при повышении частот старые графические видеокарты вырываются вперед.

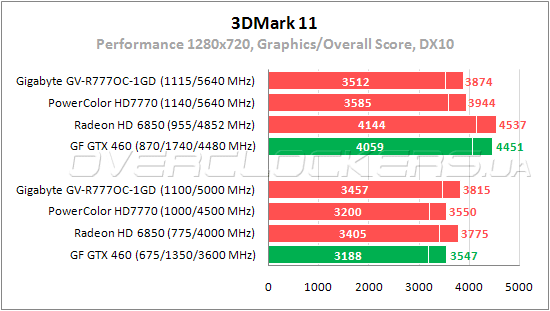

3DMark 11

3DMark 11

Тестирование Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

Еще одна победа референсного Radeon HD 7770 над GeForce GTX 460, хотя и с мизерным преимуществом в доли процента. Да и при разгоне GeForce берет свое и уходит в отрыв от соперника. Gigabyte благодаря заводскому разгону выигрывает 8% у собрата и обходит Radeon HD 6850 на 1,5% по GPU Score. Благодаря большей частоте графического процессора результат PowerColor при разгоне на 2% выше, чем у Gigabyte.

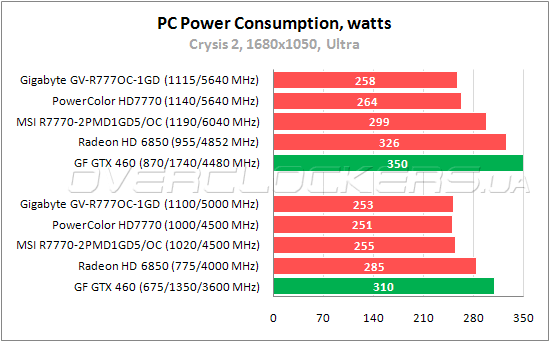

Энергопотребление

Ну и напоследок небольшое сравнение энергопотребления. Обычно для более адекватного сравнения мы проводит замеры в нескольких приложениям, но из-за небольшого числа тестов в данном обзоре ограничимся лишь пиковыми значениями в Crysis 2. Эта игра при самом высоком качестве нагружает видеокарту по максимуму, поэтому результаты на нижней диаграмме отличаются в большую сторону от средних величин, которые вы могли наблюдать в недавнем большом тестировании Radeon HD 7770. Кстати, для наглядности мы добавили в сравнение и результаты рассмотренной ранее видеокарты MSI. Для тестирования использовалась демо-запись Central Park из Adrenaline Crysis 2 Benchmark Tool. Разрешение 1680x1050, качество Ultra, текстуры высокого разрешения включены.

Энергопотребление Gigabyte GV-R777OC-1GD и PowerColor AX7770 1GBD5-2DH

PowerColor в номинале оказался немного экономичнее собратьев. Хотя MSI Afterburner утверждает, что наименьшее напряжение у R7770-2PMD1GD5/OC, эта видеокарта потребляет даже больше Gigabyte GV-R777OC-1GD c повышенными частотами. При разгоне аппетиты рассмотренных Radeon изменяются незначительно. Выбивается из общей картины только карта MSI, но у нее и самый высокий разгон, плюс значительный прирост по напряжению. Gigabyte и PowerColor даже при повышенных частотах довольствуются меньшей мощностью чем Radeon HD 6850 на стандартных частотах. Ну а хуже всех в этом плане вполне ожидаемо оказался старичок GeForce GTX 460.


Выводы

Знакомство с еще двумя Radeon HD 7770 показало нам, что наши первые выводы об отличном разгонном потенциале относятся далеко не ко всем представителям этой серии. Продемонстрированные MSI R7770-2PMD1GD5/OC частоты оказались недостижимыми для видеокарт PowerColor AX7770 1GBD5-2DH и Gigabyte GV-R777OC-1GD. Также стоит отметить, что немного огорчает экономия на охлаждении у референса. Стандартный кулер поддерживает нормальные рабочие температуры, но шумит прилично. По субъективной оценке шум PowerColor был лишь немного меньше гула MSI R7770-2PMD1GD5/OC с двумя вентиляторами с 3000 об/мин. Это не идет ни в какое сравнении с первыми референсными Radeon HD 5770, которые оснащались радиатором с испарительной камерой и дополнительным радиатором для памяти. Но и стартовая цена у нового Radeon HD 7770 ниже, чем стоимость первых Radeon HD 5770. С учетом нынешнего паритета по цене с Radeon HD 6850 выбор в пользу бюджетной новинки становится не очень целесообразным. Хотя конкретно PowerColor AX7770 1GBD5-2DH обойдется немного дешевле большинства Radeon HD 6850. Так что эту карту можно смело брать уже сейчас, не ожидая снижения цен. Тем более, что она экономичнее, а шум можно легко снизить при ручных регулировках оборотах в MSI Afterburner.

Видеокарта Gigabyte GV-R777OC-1GD предлагает пользователю производительность на 8—10% выше чем у референса. И, как уже отмечалось выше, благодаря удачной частотной формуле ядра и памяти это, возможно, самая быстрая версия Radeon HD 7770 из доступных нынче на рынке. Еще одним веским плюсом является хорошая система охлаждения, уровень шума которой намного меньше гула стандартной видеокарты. А вот рассчитывать на большой разгон не стоит. Софтвольтмод не поддерживается, так что возможности по разгону GPU будут определяться исключительно удачей. В нашем случае удалось выжать лишь дополнительные два процента к производительности видеокарты. Мизерный результат, но зато эти дополнительные проценты легко даются на стандартных оборотах. Получить производительность такого уровня от того же PowerColor при небольшом шуме будет очень проблематично. Так что Gigabyte GV-R777OC-1GD станет отличной покупкой для тех, кто нацелен на приобретение Radeon HD 7770. И цену свою данная видеокарта отрабатывает с лихвой.
