Сьогодні у нас на тестуванні блок живлення формату SFX — Chieftec BFX-450BS. Це найстарша модель із серії Smart, до якої також входить пристрій на 350 Вт. Вони прийшли на заміну вже застарілим блокам SFX-350BS і SFX-450BS, також із сертифікатом 80 Plus Bronze і досить схожими характеристиками. Подивимося, що нового може запропонувати Chieftec у бюджетних компактних блоках.

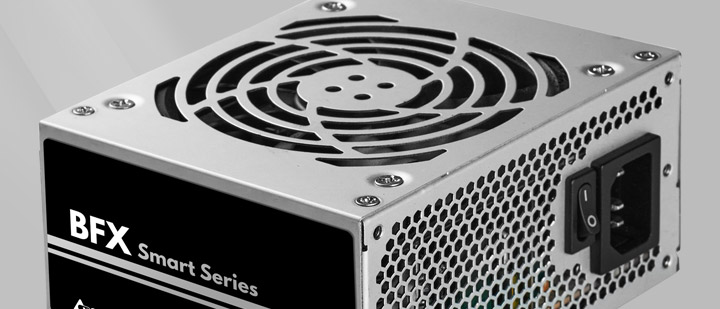

Chieftec Smart BFX-450BS
| Модель | Chieftec Smart BFX-450BS |
|---|---|
| Сторінка продукту | BFX-450BS |
| Потужність, Вт | 450 |
| Сертифікат енергоефективності | 80 Plus Bronze |
| Формфактор | SFX |
| Схема підключення кабелів | Стаціонарна |
| Потужність каналу +12V, Вт (А) | 450 (37,5) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 92х92х15 |
| Тип вальниці | Кулькова |
| Кількість кабелів/роз'ємів для CPU | 1/1x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 1/2x (6+2) |
| Кількість кабелів/роз'ємів для SATA | 2/3 |
| Кількість кабелів/роз'ємів для IDE | 2/2 |
| Кількість кабелів/роз'ємів для FDD | 1/1 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 125х64х100 |
| Гарантія, мес | 24 |
| Ціна | н/д |
Комплект постачання мінімальний, блок живлення прийшов у пакеті, без силового кабелю.
Корпус блоку не фарбований, решітка вентилятора охолодження штампована, на боці є чорна наклейка, яка хоч трохи покращує зовнішній вигляд корпусу.
На верхній грані наклейка з технічними характеристиками пристрою.
Блок живлення з впаяними кабелями, їх кількість та довжина такі:
- один для живлення материнської плати (35 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (35 см);
- один із двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (35+15 см);
- один із двома роз'ємами живлення для SATA-пристроїв та одним роз'ємом для IDE-пристроїв (35+15+15см);
- один з одним роз'ємом живлення для SATA-пристроїв, одним роз'ємом для IDE-пристроїв та одним роз'ємом FDD (35+15+15 см).
Усі кабелі виконані з різноколірних дротів, кабель живлення материнської плати в чорному нейлоновому обплетенні.
Блок побудований на платформі CWT з активним коректором коефіцієнта потужності (APFC) та з широким діапазоном вхідної напруги. Силовий перетворювач по лінії +12 В виконаний за схемою косого моста без синхронного випрямляча, для ліній +5 В і +3,3 В використовуються DC/DC-перетворювачі, тоді як у старих блоках використовувалася групова стабілізація вихідних напруг.
На платі входу розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів розташована на мережному роз'ємі. Вхідний випрямляч встановлений на невеликий окремий радіатор, тип діодного мосту розглянути не вдалося. Керує коректором та силовим перетворювачем ШІМ-контролер, встановлений на окремій платі (маркування чипа не було видно). У силовій частині коректора встановлена пара транзисторів та діод, їх тип теж не вдалося розглянути. Високовольтний фільтр виконаний на парі електролітичних конденсаторів ємністю 120 мкФ з робочою напругою 400 В та температурою 105 °C виробництва фірми ChengX. Загальна ємність фільтра становить 240 мкФ.
Пара транзисторів силового перетворювача встановлені на загальний радіатор з елементами APFC. Всі радіатори в блоці виконані з досить тонких пластин, але рятує те, що вони на основі анодованого мідного сплаву, і якщо подряпати біле покриття, то видно червоний метал. Вихідний випрямляч виконаний на чотирьох діодах Шотткі PFR30L60CT (30 А, 60 В), напругу фільтрують три електролітичні конденсатори на 1000 мкФ 16 В 105 °C виробництва ChengX. Вихідний дросель трохи піднятий над вихідними конденсаторами, що є плюсом, тому, що часто в подібних блоках дросель встановлений впритул до конденсаторів, що заважає охолодженню дроселя і призводить до більшого нагрівання конденсаторів.
За живлення ліній +3,3 В і +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі. На ній встановлені пара полімерних конденсаторів на 470 мкФ 16 В по входу перетворювача, на виході — пара дроселів і пара полімерних конденсаторів ємністю 1500 мкФ з напругою 6,3 В, тип контролера визначити не вийшло. Додатково фільтрують напруги по цим лініям кілька полімерних конденсаторів поруч із місцем паяння проводів.
Перетворювач живлення режиму очікування виконаний на ШІМ-контролері TNY177PN, на його виході встановлені електролітичні Low ESR конденсатори ємністю 2200 мкФ з робочою напругою 16 на 105 °C виробництва ChengX. Всі інші конденсатори в цій обв'язці та силового перетворювача теж від ChengX. Стежить за вихідною напругою супервізор ST9S313-SAG від Sitronix.
За охолодження компонентів блоку відповідає вентилятор типорозміру 92х92х15 мм із маркуванням HA9215H12F-Z (12 В, 0,22 A) із двоконтактним підключенням. Вентилятор керується автоматично, залежно від температури силових компонентів блоку. Після включення блоку без навантаження вентилятор досить тихий і не виділяється на тлі інших вентиляторів тестового стенда, зі зростанням температури він повинен плавно збільшувати швидкість обертання.
Монтаж трохи недбалий, деякі компоненти встановлені не зовсім рівно, до лютування претензій немає, все нормально пропаяно і плата відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний, незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм, і напруга замірялася на контактах навантаження для обліку втрат на проводах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,19 | 0 | 4,94 | 74,1 | 3,27 | 45,8 | 119,9 |
| 10 | 12,16 | 121,6 | 4,94 | 74,1 | 3,26 | 45,6 | 241,3 |
| 20 | 12,13 | 242,6 | 4,93 | 74 | 3,25 | 45,5 | 362,1 |
| 30 | 12,08 | 362,4 | 4,93 | 74 | 3,24 | 45,4 | 481,8 |
| Вимірювання на контактах блоку живлення | |||||||
| 30 | 12,21 | 366,3 | 5,04 | 75,6 | 3,43 | 48 | 489,9 |
За результатами тесту маємо хорошу стабілізацію по всіх лініях, є невеликі просідання, але це проблема в дешевих проводах. Був зроблений замір на ненавантаженому роз'ємові SATA, щоб отримати напруги на самій платі блоку без урахування падіння напруги на проводах. І як видно на самому блоці просадок немає.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,38 | 0 | 5,07 | 15 | 12,19 |
| 0 | 3,37 | 5 | 5,03 | 15 | 12,18 |
| 0 | 3,36 | 10 | 4,99 | 15 | 12,17 |
| 0 | 3,35 | 15 | 4,96 | 15 | 12,17 |
| 5 | 3,34 | 0 | 5,06 | 15 | 12,18 |
| 10 | 3,31 | 0 | 5,05 | 15 | 12,17 |
| 15 | 3,28 | 0 | 5,03 | 15 | 12,17 |
| 15 | 3,25 | 15 | 4,93 | 15 | 12,15 |
За результатами тесту маємо нормальну стабілізацію по лініях +3,3V і +5V, перекоси навантаження невеликі та укладаються в норми АТХ.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 112 | 0,55 | 235 | 86,6 |
| 50 | 225 | 1,09 | 234 | 88,2 |
| 75 | 337 | 1,69 | 234 | 85,2 |
| 100 | 450 | 2,32 | 233 | 83,2 |
Ефективність цього блоку укладається в стандарт 80 Plus Bronze для напруги 230 В.
Тест на нагрівання компонентів блоку проводився при температурі повітря в приміщенні 25 °C. Він навантажувався на максимальну потужність і працював, поки температури не стабілізувалися. Наприкінці тесту знімалася кришка блоку та проводилися виміри температур компонентів за допомогою мультиметра та його термопари. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів виявилися невеликими, як для «бронзового» блоку в компактному корпусі, і вони типові для АТХ-блоків. При тривалому максимальному навантаженні пристрій залишався відносно тихим і не виділявся на тлі інших вентиляторів стенда, попри його маленький розмір. У зібраному ПК температури та шум блоку будуть вищими, все залежатиме від його розташування, розмірів та продувності корпусу, а також від температури повітря в приміщенні.
Висновки
Протестований Chieftec Smart BFX-450BS видає всі заявлені характеристики при відносно невисокому рівні шуму. З плюсів можна відзначити застосування DC/DC-перетворювачів із незалежною стабілізацією низьковольтних каналів, з мінусів — бюджетні компоненти та кабелі. Даний блок відмінно підійде для недорогих мінісистем, але потрібно врахувати, що дроти впаяні та можуть бути проблеми з монтажем у дуже компактних корпусах. Крім того, ціна на нього не набагато нижче, ніж на модульний Chieftec CSN-450C, який, до того ж має «золотий» сертифікат. У результаті вирішальним фактором буде ціна, але поки вона зависока для такого блоку живлення.
