Історія та інженерія скролу: як влаштовані коліщатка комп’ютерних мишей

Матеріал підготовано за підтримки HATOR

Комп’ютерна миша від самого початку виконувала одну ключову функцію — перетворювала рухи руки на площині у координати курсора на екрані. Дві осі, X та Y, цілком задовольняли потреби користувачів до початку 1990‑х років. Але поява складних графічних інтерфейсів, багатосторінкових документів, електронних таблиць та, врешті, World Wide Web змусила інженерів замислитися над третім виміром взаємодії. Так народилося коліщатко прокрутки — компонент, що еволюціонував від простого допоміжного елемента до складної електромеханічної системи, де перетинаються трибологія (наука про тертя, зношування, змащування та контактну взаємодію поверхонь), теорія сигналів та ергономіка.

Історичний екскурс від ідеї до стандарту

Перш ніж коліщатко стало невіддільною частиною кожної миші, навігація по документах здійснювалася виключно за допомогою смуг прокрутки. Користувачеві доводилося відводити курсор від робочої області до краю екрана, клікати на стрілку або перетягувати повзунок. Це створювало суттєве навантаження — час на «захоплення» цілі та переміщення курсора значно знижував продуктивність роботи.

Історія пристроїв прокрутки на мишах сягає ще глибше, ніж заведено вважати. У 1985 році команда з NTT (Японія) та ETH Zürich (Швейцарія) створила прототип під назвою «Mighty Mouse». Цей пристрій мав аналоговий перемикач під великим пальцем збоку корпусу, що дозволяв плавну прокрутку. Хоча прототип так і не був комерціалізований, він став першим задокументованим прикладом інтеграції елементів прокрутки у комп’ютерну мишу. Концептуальні розробки Apple 1989–92 років також залишилися в лабораторіях — операційна система не підтримувала третю вісь введення, а філософія однокнопкової миші в Apple того часу не передбачала таких експериментів.

Незалежно від Apple, у 1993 році в Microsoft виникла ідея, продиктована потребами користувачів електронних таблиць для наближення (zoom) вмісту. Ранні прототипи передбачали важіль на корпусі миші, який потім трансформувався у коліщатко — воно забезпечувало безперервне, а не дискретне керування. Цікаво, що під час користувацького тестування учасники переважно використовували коліщатко саме для прокрутки, а не для масштабування. Спадок оригінальної ідеї «зуму» залишився в Windows донині: комбінація Ctrl + прокрутка активує функцію масштабування.

Насправді першим комерційно доступним пристроєм стала Genius EasyScroll від тайванської компанії KYE Systems Corporation, випущена у 1995 році. Проте ринковий вплив цього пристрою був мінімальним через критичний недолік — відсутність програмної підтримки. EasyScroll працювала лише з пропрієтарними драйверами обмеженої сумісності.

Справжній перелом стався у 1996 році з випуском Microsoft IntelliMouse. На відміну від Genius, IntelliMouse вийшла синхронізовано з Microsoft Office 97 та оновленнями Windows, що інтегрували підтримку коліщатка безпосередньо в ядро системи та основні програми. Ця інтеграція апаратного та програмного забезпечення гарантувала миттєву корисність нової функції. Крім того, Microsoft запровадила функцію «кнопки коліщатка» — інтегрований мікроперемикач під віссю, що став стандартом для операції «середній клік» (варто нагадати, що у ті роки були досить розповсюджені миші з трьома кнопками, але без коліщатка). Після успіху IntelliMouse коліщатко швидко поширилося по індустрії. До кінця 1990‑х технологія мігрувала на клавіатури, КПК на кшталт Sony CLIÉ та BlackBerry (як «jog dial»), а згодом — у багатовісні колеса з нахилом. Трикнопкова миша саме з коліщатком для середнього кліку стала універсальним стандартом HID.

Анатомія вузла прокрутки

Фізична конструкція вузла коліщатка є прикладом компактного механічного проєктування. Механізм має вміститися в обмеженому об’ємі, забезпечувати специфічний тактильний відгук, витримувати мільйони циклів активації та підтримувати додатковий вертикальний рух для функції середнього кліку.

Саме коліщатко зазвичай має композитну структуру. Серцевина формується з жорсткого термопластику (ABS або полікарбонат) для забезпечення структурної цілісності та точної передачі крутного моменту на енкодер. Зовнішня поверхня — «шина» — виготовляється з м’якого еластомеру (гума або силікон) з текстурованими ребрами для максимального зчеплення з пальцем.

У преміальних рішеннях, таких як серія Logitech MX Master або флагманських ігрових мишей Razer, коліщатко може бути фрезероване з алюмінію або сталі. Металеві колеса естетично привабливі, але створюють значну масу, збільшуючи момент інерції обертання. Це вимагає ретельного налаштування сили фіксації енкодера: важке металеве коліщатко на легкому енкодері крутитиметься неконтрольовано через імпульс, спричиняючи надмірну прокрутку.

Інтерфейс між коліщатком і сенсором забезпечує вісь. Шестигранний інтерфейс домінує серед механічних енкодерів. Більшість використовує шестигранну гніздову частину, а вісь коліщатка має відповідний шестигранний переріз. Таке геометричне замикання гарантує нульове прослизання між коліщатком та ротором енкодера. З протилежного боку коліщатко спирається на пасивну опору або «холосту» вісь. Вона просто обертається у пластиковій люльці або на поверхні підшипника, просоченій мастилом, на шасі миші.

Для реалізації функції середнього кліку без порушення стабільності обертання енкодера інженери застосовують плаваючу збірку. У консольній конструкції енкодер та коліщатко монтуються на пластиковій каретці, що працює як консоль. Задня частина каретки має шарнір або є гнучкою, тоді як передня спирається на мікроперемикач. Коли користувач натискає на коліщатко, вся каретка повертається вниз, активуючи плунжер перемикача. Альтернативний варіант — плаваюча вісь, де сама вісь має вертикальний люфт у кріпленні енкодера, або енкодер встановлено на «дочірній платі» — невеликій окремій друкованій платі, з’єднаній з основною гнучким шлейфом. Це дозволяє всьому вузлу енкодер-коліщатко переміщатися вертикально.

Технології енкодерів

Енкодер — це компонент, відповідальний за перетворення механічного обертання в цифрові дані. Ця трансдукція реалізується через одну з трьох основних технологій: механічну, оптичну або магнітну.

Механічні енкодери домінують у споживчій електроніці завдяки низькій вартості, компактним розмірам та інтегрованому тактильному зворотному зв’язку. Функціонально вони працюють як спеціалізовані поворотні перемикачі.

Механічний енкодер складається з трьох основних частин у металевому корпусі. Ротор — пластиковий диск зі специфічним візерунком провідного металевого покриття (контактів), розташованих концентричними кільцями. Статор або база — нерухомий компонент з гнучкими металевими щітками (контактними пелюстками). Механізм фіксації — підпружинений елемент, що притискається до зубчастої секції ротора для створення відчутних «кроків» або тактильних клацань.

При обертанні коліщатка щітки ковзають по провідних площадках ротора. Стандартний енкодер має три електричні виводи: Pin C (Common) зазвичай підключений до землі (GND), Pin A (Канал A) та Pin B (Канал B) підтягнуті до напруги живлення (3,3V або 5V). Провідний візерунок на роторі спроєктований так, що з’єднання між Common та контактами A/B замикається та розмикається у зміщеній послідовності. Це фазове зміщення, зазвичай 90 градусів, є ключем до визначення напрямку. При обертанні за годинниковою стрілкою Канал A з’єднується із землею (переходить у Low) перед Каналом B. При обертанні проти годинникової стрілки Канал B з’єднується із землею перед Каналом A. Це генерує 2‑бітну послідовність коду Грея (наприклад, 11 -> 01 -> 00 -> 10 -> 11). Зчитуючи переходи станів, мікроконтролер підраховує кроки та визначає напрямок.

«Клацаюче» відчуття коліщатка прокрутки не є властивістю електронного зчитування — це механічне доповнення. Усередині енкодера невелика формована металева пружина притискається до зубчастої шестерні на роторі. Жорсткість цієї пружини визначає силу прокрутки. Жорсткіша пружина забезпечує високу тактильну виразність, але вимагає більшого зусилля для обертання. М’якша пружина дозволяє швидку, плавну прокрутку з меншим позиційним зворотним зв’язком. Кількість зубців на фіксувальній шестерні відповідає роздільній здатності (імпульсів на оберт). Стандартні мишачі енкодери зазвичай мають від 12 до 24 фіксацій на оберт.

Оптичні енкодери цінуються за довговічність, оскільки в них відсутні фізичні контакти, що зношуються. Оптична система прокрутки розділяє генерацію тактильного відгуку та генерацію сигналу. Для генерації сигналу інфрачервоний (ІЧ) світлодіод та фототранзистор (датчик світла) монтуються на друкованій платі, спрямовані один на одного. Саме коліщатко (або вторинне колесо, прикріплене до осі) має серію спиць або прорізів. При обертанні коліщатка спиці переривають промінь світла. Для визначення напрямку система використовує двоелементний фототранзистор. Два сенсорні елементи розташовані фізично так, що тінь від спиці проходить над одним трохи раніше, ніж над іншим, створюючи необхідні квадратурні сигнали зі зсувом фаз.

Серед переваг оптичних енкодерів — теоретична безсмертність щодо генерації сигналу. Бруд можна вичистити, тоді як окисленні контакти в механічному енкодері часто означають кінець його життя. Вони також пропонують дуже характерне, «дзвінке» відчуття, яке деякі геймери цінують за послідовність перемикання зброї.

Серед недоліків — вони займають більше місця на платі та вимагають специфічної конструкції коліщатка зі спицями. Вони також споживають більше енергії через постійно увімкнений світлодіод, що є критичним недоліком для бездротових мишей.

Важливо: миші з оптичними енкодерами не підлягають модифікації шляхом заміни енкодера. До таких моделей належать Logitech G302, G303, G402, G502, CoolerMaster MM720, всі миші Vaxee та всі миші Zowie.

Вершиною сучасної технології коліщаток прокрутки є магнітний енкодер, прикладом якого є система MagSpeed від Logitech. Ця система усуває фізичний контакт як для зчитування, так і для тактильного зворотного зв’язку. Для зчитування магніт вбудовано у коліщатко, а датчик Холла на друкованій платі детектує обертання магнітного поля з високою точністю.

Замість механічної пружини, що б’ється об шестерню, миша використовує електромагнітні фіксації. Статорне кільце зубців та збуджена котушка створюють магнітне поле при проходженні струму. Це поле притягує сталеві зубці коліщатка до зубців статора, створюючи точки опору, такі собі віртуальні фіксації.

Модулюючи струм, контролер може робити коліщатко жорстким, легким або повністю вільним. Це характерна функція MagSpeed та його аналога від Razer — здатність динамічно перемикати режими. Швидкий поштовх коліщатка викликає різку зміну показань датчика Холла; контролер детектує це прискорення та вимикає живлення електромагніта. Коліщатко миттєво переходить з храпового режиму у режим вільного обертання, крутячись на високоякісних кулькових підшипниках зі швидкістю до 1000 рядків за секунду. Коли коліщатко уповільнюється, магніти повторно вмикаються, щоб зупинити його точно.

Обробка сигналів та інтерпретація даних

Сирий вихід механічного енкодера є шумним, аналоговим безладом сплесків напруги. Перетворення цього у плавне прокручування вимагає надійної обробки сигналів.

Мікроконтролер відстежує стан контактів A та B. Стандартний «повний крок» коліщатка зазвичай відповідає повному циклу квадратурної хвилі (проходженню через усі чотири стани). Машина станів працює так: Стан 0 відповідає A=0, B=0; Стан 1 — A=1, B=0; Стан 2 — A=1, B=1; Стан 3 — A=0, B=1. Перехід зі Стану 0 у Стан 1 означає рух за годинниковою стрілкою. Перехід зі Стану 0 у Стан 3 означає рух проти годинникової стрілки. Якщо контролер детектує неприпустимий перехід (наприклад, безпосередньо зі Стану 0 у Стан 2), це вказує на помилку, часто спричинену занадто швидким обертанням коліщатка для частоти дискретизації або забрудненими контактами.

Коли металева контактна пелюстка всередині енкодера переміщується з пластикового ізолятора на металеву контактну площадку, вона не створює ідеального електричного з’єднання миттєво. Вона «дребезжить» мікроскопічно, спричиняючи швидкі осциляції напруги між 0V та 5V протягом кількох мілісекунд. Якщо мікроконтролер інтерпретує ці деренчання як валідні переходи, комп’ютер бачить множинні команди прокрутки за один фізичний клік. Це призводить до надмірної прокрутки.

Для боротьби з деренчанням використовується апаратне або програмне придушення, схоже на налаштування дебаунсу для кнопок миші чи клавіатури. Програмне рішення — прошивка включає «мертвий час» або петлю гістерезису. Після детектування зміни стану контролер ігнорує подальші зміни протягом встановленого періоду (наприклад, 2–5 мс), щоб дозволити сигналу стабілізуватися. Існує також апаратне рішення у вигляді RC-фільтру (резистор-конденсатор) на лініях A та B для згладжування різких країв деренчання.

Виробники енкодерів, специфікації та характеристики

На ринку домінують чоти ключові гравці: TTC, Kailh, ALPS та Huano. Кожен виробник використовує специфічні кольорові схеми для позначення крутного моменту, тактильності та терміну служби.

Основним обмеженням при виборі енкодера є монтажна висота — вертикальна відстань від поверхні друкованої плати до центральної осі коліщатка. Стандартні значення включають 7, 8, 9, 10, 11, 12, 13, 14, 15 та 16 мм. Використання неправильної висоти призведе до того, що коліщатко тертиметься об шасі (якщо занадто низько) або не дасть закрити корпус (якщо занадто високо). Більшість енкодерів дотримуються стандартизованого посадкового місця (три сигнальні контакти плюс два структурні якорі), але «пилозахищені» варіанти часто мають дещо інші розміри корпусу. Деякі енкодери мають маркування висоти безпосередньо на передній панелі — наприклад, вигравіювана цифра «9» означає монтажну висоту 9 мм.

Порівняльна таблиця енкодерів

TTC (Trantek Electronics Co.)

TTC наразі є улюбленим OEM-постачальником для високоякісних ігрових мишей (Razer, Glorious, HATOR). Їхні енкодери славляться чіткими, виразними кроками та використовуються приблизно у 90% сучасних ігрових мишей.

Технічні характеристики TTC Gold (офіційні дані):

• Вихідна форма хвилі: 24 позиції фіксації, 12 імпульсів на оберт.
• Діапазон крутного моменту: 7–20 / 15–30 / 20–40 gfcm (на замовлення).
• Ресурс: 2 мільйони обертів / 50 мільйонів «кроків».
• Dustproof версія: до 72 мільйонів кроків.
• Конструкція «bell mouth» (розтрубний отвір) для запобігання випадковому натисканню.
• Доступні висоти: 7, 8, 9, 10, 11, 12, 13, 14, 15, 16 мм.

Енкодери із золотим або жовтим маркуванням — серія TTC Gold — мають високу тактильність та середньо-важку силу прокрутки. Це буквально «золотий стандарт» для геймінгу з дуже виразними, різкими кроками. Часто мають пилозахист (модель Dustproof), з яким також вищий ресурс.

Зелене маркування (TTC Green) означає середню тактильність та середню силу прокрутки. За відгуками користувачів, вони відчуваються важчими за Gold, що може не підходити тим, хто звик до легкої прокрутки.

Червоне маркування (TTC Red) вказує на низьку тактильність та низьку силу прокрутки. Легкі та швидкі, з мінімальним опором. Підходять для офісної роботи або швидкого перегляду.

Сріблясте або біле маркування (TTC White/Silver) позначає стандартну OEM-деталь, дуже схожу на Gold за відчуттями. TTC Gold трохи легший, основна різниця полягає в ресурсі.

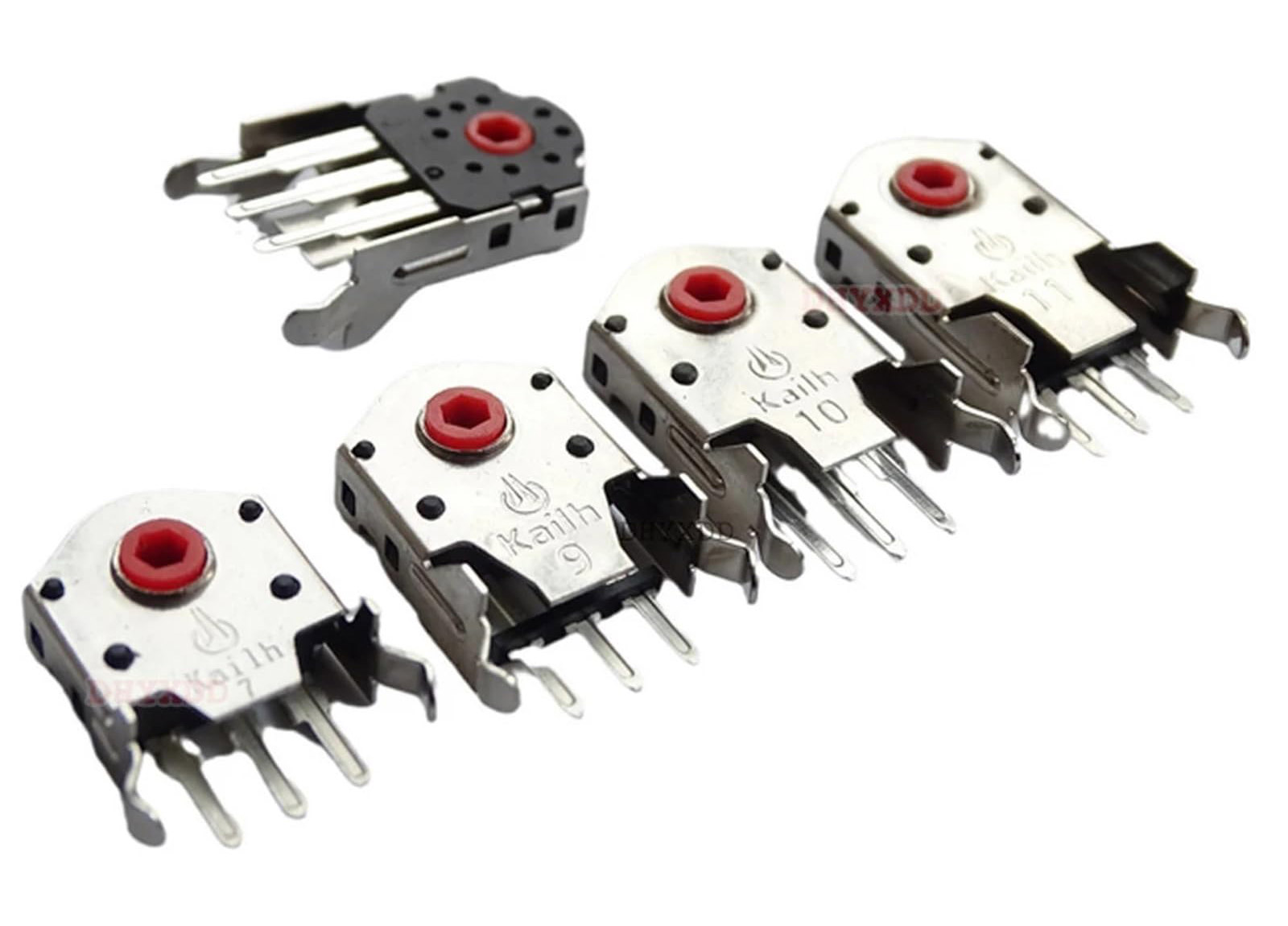

Kailh (Kaihua Electronics)

Енкодери Kailh загалом характеризуються плавнішою, легшою роботою порівняно з TTC. Їх часто використовують, коли виробник хоче «тихішу» прокрутку.

Важливе застереження: Існують РІЗНІ версії Kailh Red з різними характеристиками навіть при однаковому маркуванні. Це пояснює суперечливі відгуки користувачів — одні описують їх як «екстремально плавні та легкі», інші скаржаться на «важкість та грубість». Варіативність між партіями є значною проблемою.

Енкодери з червоним осердям — найпоширеніший тип Kailh. В ідеалі відомі своєю екстремальною плавністю з дуже м’якими, ледь відчутними кроками. Мають низький опір прокатуванню. Ресурс зазвичай становить 300–500 тисяч циклів.

Енкодери з чорним осердям жорсткіші за червоні. Пропонують виразніші кроки, наближаючись до відчуття TTC, але загалом зберігають «плавну» характеристику Kailh.

ALPS Alpine

ALPS — японський виробник, відомий компонентами промислового класу. Серія EC10 — це конкретна лінійка моделей для мишей (ширина 10 мм). Енкодери ALPS славляться високим крутним моментом та надзвичайно виразною, важкою тактильністю. Вони відчуваються «механічно» та надійно. Менш поширені в сучасних надлегких ігрових мишах через вагу та жорсткість, але цінуються ентузіастами за точність.

Унікальні переваги ALPS:

• Постачаються змащеними з заводу (інші виробники цього не роблять).
• Менш схильні до «примарної прокрутки» (double scrolling) завдяки якісній конструкції.
• Масивніші контактні пелюстки з якіснішого металу.
• Жорсткіший пластик коліщатка порівняно з конкурентами.

ALPS вимагають специфічної форми валу коліщатка з боковим фіксатором. Використання неправильного коліщатка призведе до люфту та «брязкання». Вибір висоти обмежений, наприклад, немає 13 мм.

Huano

Huano традиційно асоціюється з мікроперемикачами, але постачає й енкодери. Фокус на довговічності та герметизації від довкілля — Huano виробляє широкий асортимент «пилозахищених» енкодерів із герметизованими корпусами. Загалом жорсткі та тактильні, схожі на TTC Gold, але часто за нижчою ціною. Є прямою заміною для TTC та Kailh у більшості друкованих плат. Схоже, що Huano намагалися копіювати конструкцію ALPS. Працюють добре, але фіксації зношуються швидше через м’якший пластик коліщатка.

F‑Switch

F‑Switch — менш відомий виробник, що заслуговує на увагу. Серія F‑Switch Green отримала позитивні відгуки:

• М’якший за TTC.
• Помітні тактильні кроки.
• Повністю безшумний — унікальна характеристика.
• Обмеження: не продається окремо, доступний лише як OEM-компонент.

Також існує F‑Switch Brown, але його важко знайти у вільному продажу.

Надійність та обслуговування

Коліщатко прокрутки є механічно складним і піддається високому навантаженню, що робить його частою точкою відмови. Найпоширеніша несправність — це «смикливе» коліщатко прокрутки, коли прокрутка вниз спричиняє випадкові стрибки сторінки, так званий «примарний скролінг». Першопричиною майже завжди є деградація енкодера. Срібні або латунні контактні площадки всередині енкодера окиснюються з часом. Мастило, що використовується для змащування пружини фіксації, змішується з пилом та металевою стружкою від контактних пелюсток, утворюючи провідний шлам. Цей шлам створює з’єднання високого опору замість чистого короткого замикання на землю, або спричиняє мерехтіння сигналу. Якщо Канал A спрацьовує, але Канал B не спрацьовує через бруд, квадратурна логіка руйнується. Контролер бачить непослідовну зміну стану та інтерпретує це як реверс напрямку, спричиняючи стрибки екрана вгору.

Інженери та техніки підходять до ремонту з ієрархією втручань. Хімічне очищення є неінвазивним підходом. Ізопропіловий спирт (99%) є традиційним засобом. Він розчиняє провідний шлам та випаровується без залишку. Введення краплі в енкодер та прокручування може усунути несправність. Спеціалізовані очисники контактів (DeoxIT) можуть хімічно видалити окиснення.

Після очищення пружина фіксації може відчуватися шкрябаючою. Крапелька діелектричного мастила наноситься на тактильну шестерню. Критично важливо використовувати діелектричне (непровідне) мастило, щоб не закоротити сигнальні площадки. Важливе застереження щодо мастила: Якщо енкодер вже змащений (а ALPS постачаються змащеними), додавання мастила може бути шкідливим. Мастило притягує пил та частинки шкіри, що призводить до утворення «цементу», який остаточно виводить енкодер з ладу. Також потрібно уникати стандартного WD-40, оскільки він залишає нелетку олійну плівку, що притягує більше пилу, перетворюючи шлам на цемент, що назавжди руйнує енкодер.

Якщо очищення не допомагає, енкодер мертвий. Заміна вимагає випаювання компонента. Критична специфікація полягає в тому, що заміна має відповідати висоті (наприклад, 10 мм) та розташуванню контактів (горизонтальне чи вертикальне кріплення). Невідповідність висоти не дозволить закрити корпус миші або залишить коліщатко занадто глибоко втопленим.

Практичний довідник висоти енкодерів для популярних мишей

8 мм:

• Logitech G Pro Wireless.
• Logitech G Pro X Superlight.

9 мм:

• Razer Viper, Viper Mini.
• Razer Imperator, Mamba.
• SteelSeries RAW, Rival 310, Rival 100, Sensei 310.
• Endgame Gear XM1, XM1r.
• Ducky Feather.
• Finalmouse Ultralight 2, Starlight 12.
• Roccat KPU, KPOE.
• Zowie FK mini (оптичний, заміна неможлива).
• XAI.

10 мм:

• Logitech G102/G203, G304.
• Glorious Model O.
• HyperX Pulsefire Haste.
• SteelSeries Kana, Kinzu V2/V3.
• Xtrfy M42.
• Fuhlen X100.

11 мм:

• Razer Viper Ultimate, Abyssus, Naga.
• CoolerMaster MM710.
• Roccat Burst Pro, Burst Core.
• Finalmouse Air58, Ultralight Pro.
• SteelSeries Rival 600, Rival 700, Rival 300, Sensei Wireless.
• A4tech X‑710K, D‑70FX, XL-740K, X‑760H.
• Xtrfy M4.
• Rapoo (більшість моделей).

12 мм:

• Razer Viper V2 Pro (Kailh).

13 мм:

• G‑Wolves Skoll‑L.
• Ninjutso OOX, Katana.

14 мм:

• Razer DeathAdder Elite, DeathAdder V2.

Миші з оптичними енкодерами (заміна неможлива!)

• Logitech G302, G303, G402, G502.
• CoolerMaster MM720.
• Vaxee (всі моделі).
• Zowie (всі моделі).

Просунуті та альтернативні реалізації

Хоча механічне коліщатко домінує, існують альтернативні технології для нішевих застосувань.

Ємнісні сенсорні смуги використовуються в Microsoft Arc Mouse та Apple Magic Mouse. Вони замінюють коліщатко ємнісною сенсорною матрицею (подібною до тачпада). Для компенсації відсутності фізичного зворотного зв’язку ці пристрої використовують гаптичний двигун (соленоїд або лінійний резонансний актуатор). Коли палець ковзає, актуатор генерує короткі імпульси для симуляції «тік-тік-тік» механічного коліщатка. Це суто психологічний трюк, але критичний для точності користувача. Ці сенсори дозволяють 360-градусну прокрутку (панорамування) та жести (свайпи назад/вперед), пропонуючи функціональність, недосяжну для механічного коліщатка.

«Нескінченне» коліщатко прокрутки популяризоване Logitech (Hyper-Fast Scroll) і є гібридним механічним рішенням. Ці коліщатка важкі (металеві), щоб діяти як маховики. Механічна кнопка фізично відводить пружину фіксації від храпової шестерні. Це усуває все тертя, дозволяючи важкому коліщатку крутитися на підшипниках до 15 секунд від одного поштовху. Це безцінно для аналітиків даних, що навігують електронними таблицями з 10 000 рядків.

Деякі миші використовують альтернативи традиційному коліщатку. Scroll ball (як в Apple Mighty Mouse) поєднує горизонтальну та вертикальну прокрутку в одному кульковому елементі. Pointing stick (трекпоінт) дозволяє прокрутку при утриманні спеціальної кнопки. Інтегровані тачпади надають повний спектр мультитач-жестів. Як історичний анекдот варто згадати миші з двома коліщатками прокрутки, а також те, що Genius у кінці 1990‑х пропонував NetMouse з двопозиційним перемикачем замість коліщатка під назвою «Magic Scroll Button».

Мікроперемикачі середнього кліку (МВ3) та нахилу

Поки енкодер обробляє обертання, коліщатко миші також служить кнопкою середнього кліку і іноді перемикачем нахилу. Ці функції покладаються на мікроперемикачі, які є окремими від самого енкодера.

Середній клік надзвичайно складно спроєктувати правильно, оскільки він має бути достатньо жорстким, щоб запобігти випадковому спрацюванню під час прокрутки, але достатньо легким для комфортного використання. Перемикачі середнього кліку зазвичай мають вищу силу активації (часто 75–150 г) порівняно з основними лівим/правим кліками (30–60 г). Ця різниця є навмисним дизайнерським рішенням для ізоляції дії «прокрутки» від дії «кліку».

Для кнопки коліщатка використовуються два основні типи перемикачів. Стандартні прямокутні 3‑контактні перемикачі (Omron D2FC, Huano Blue Shell) — це великі прямокутні перемикачі, що використовуються для основних кнопок миші. Хоча деякі великі миші (як Logitech G403 або G603) використовують їх для середнього кліку, вони часто занадто громіздкі для тісного простору навколо коліщатка.

Квадратні тактильні перемикачі (серія Panasonic EVQ) мають компактний формфактор — зазвичай 6×6 мм — з двома або чотирма контактами для поверхневого (SMD) або наскрізного монтажу. Серія Panasonic EVQ-P0 є індустріальним стандартом для якісних середніх кліків. Вона має невеликий круглий плунжер та механізм металевого купола. Відчуття чітке, з коротким ходом (0,2–0,35 мм) та різким «клацанням». Ресурс становить від 1 до 5 мільйонів циклів. Ці перемикачі цінуються у тісних друкованих платах, як у Logitech G Pro Wireless або Razer Viper, де місце обмежене.

Миші з «4D-прокруткою» (нахил вліво/вправо) додають ще два мікроперемикачі до вузла. Вони зазвичай монтуються на основній друкованій платі, з боків вузла коліщатка. Через екстремальні просторові обмеження це майже виключно низькопрофільні SMD тактильні перемикачі (як Panasonic EVQ-P0 або подібні мініатюрні куполи від Kailh). Вузол коліщатка спочиває у люльці, що діє як кардан. Натискання коліщатка вбік нахиляє вузол, притискаючи фізичний важіль до крихітного SMD-перемикача на платі.

Підсумки та рекомендації

Для геймінгу: TTC Gold — оптимальний вибір. Чіткі тактильні кроки, високий ресурс, широка доступність. Dustproof версія для додаткової надійності.

Для максимальної тактильності: ALPS — безкомпромісний варіант для тих, хто цінує механічне відчуття та готовий миритися з більшою вагою та гучністю.

Для плавної швидкої прокрутки: Kailh Red — якщо пощастить отримати якісну партію. Але будьте готові до варіативності.

Для тихої роботи: F‑Switch Green — якщо вдасться знайти мишу з ним у стоці, оскільки окремо не продається.

Універсальний варіант: TTC Gold або TTC White — збалансоване поєднання тактильності, плавності та надійності.

Для професіонала вибір технології коліщатка прокрутки визначає тактильний характер інтерфейсу. Поки ми дивимося вперед, хоча сенсорні та голосові інтерфейси зростають, точність, швидкість та тактильне підтвердження фізичного коліщатка гарантують його місце як основного інструменту взаємодії людини з комп’ютером у найближчому майбутньому. Скромне коліщатко, часто недооцінене, залишається одним із найбільш механічно витончених компонентів на сучасному робочому столі.
