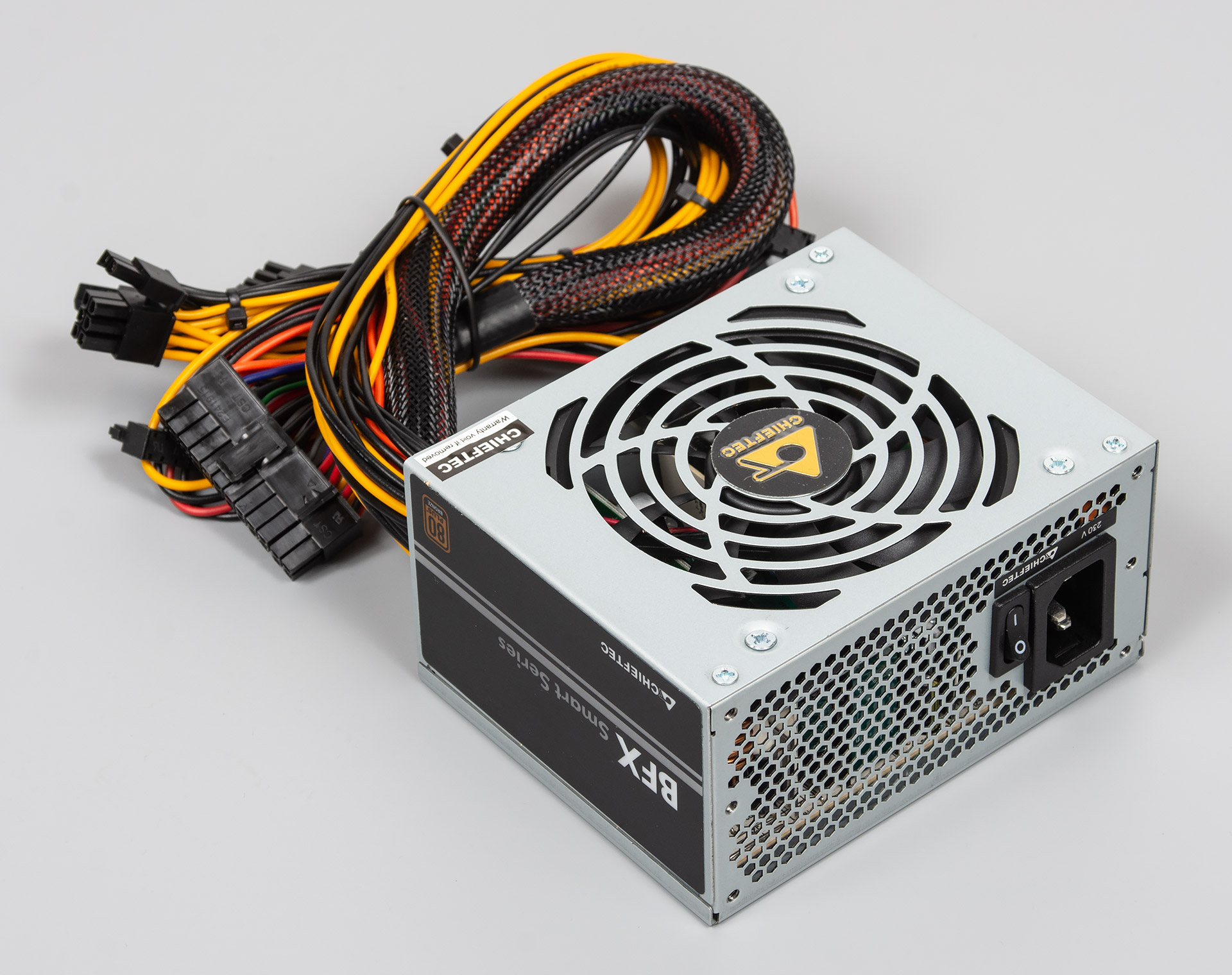

Сегодня у нас на тестировании блок питания формата SFX — Chieftec BFX-450BS. Это старшая модель из серии Smart, в которую также входит устройство на 350 Вт. Они пришли на замену уже устаревшим блокам SFX-350BS и SFX-450BS, тоже с сертификатом 80 Plus Bronze и довольно похожими характеристиками. Посмотрим, что нового может предложить Chieftec в бюджетных компактных блоках.
Chieftec Smart BFX-450BS
| Модель | Chieftec Smart BFX-450BS |
|---|---|
| Страница продукта | BFX-450BS |
| Мощность, Вт | 450 |
| Сертификат энергоэффективности | 80 Plus Bronze |
| Форм-фактор | SFX |
| Схема подключения кабелей | Не съемные |
| Мощность канала +12V, Вт (А) | 450 (37,5) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 92х92х15 |
| Тип подшипника | Шариковый |
| Количество кабелей/разъемов для CPU | 1/1x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 1/2x (6+2) |
| Количество кабелей/разъемов для SATA | 2/3 |
| Количество кабелей/разъемов для IDE | 2/2 |
| Количество кабелей/разъемов для FDD | 1/1 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP, SIP |
| Размеры (ШхВхГ), мм | 125х64х100 |
| Гарантия, мес | 24 |
| Стоимость, грн | н/д |

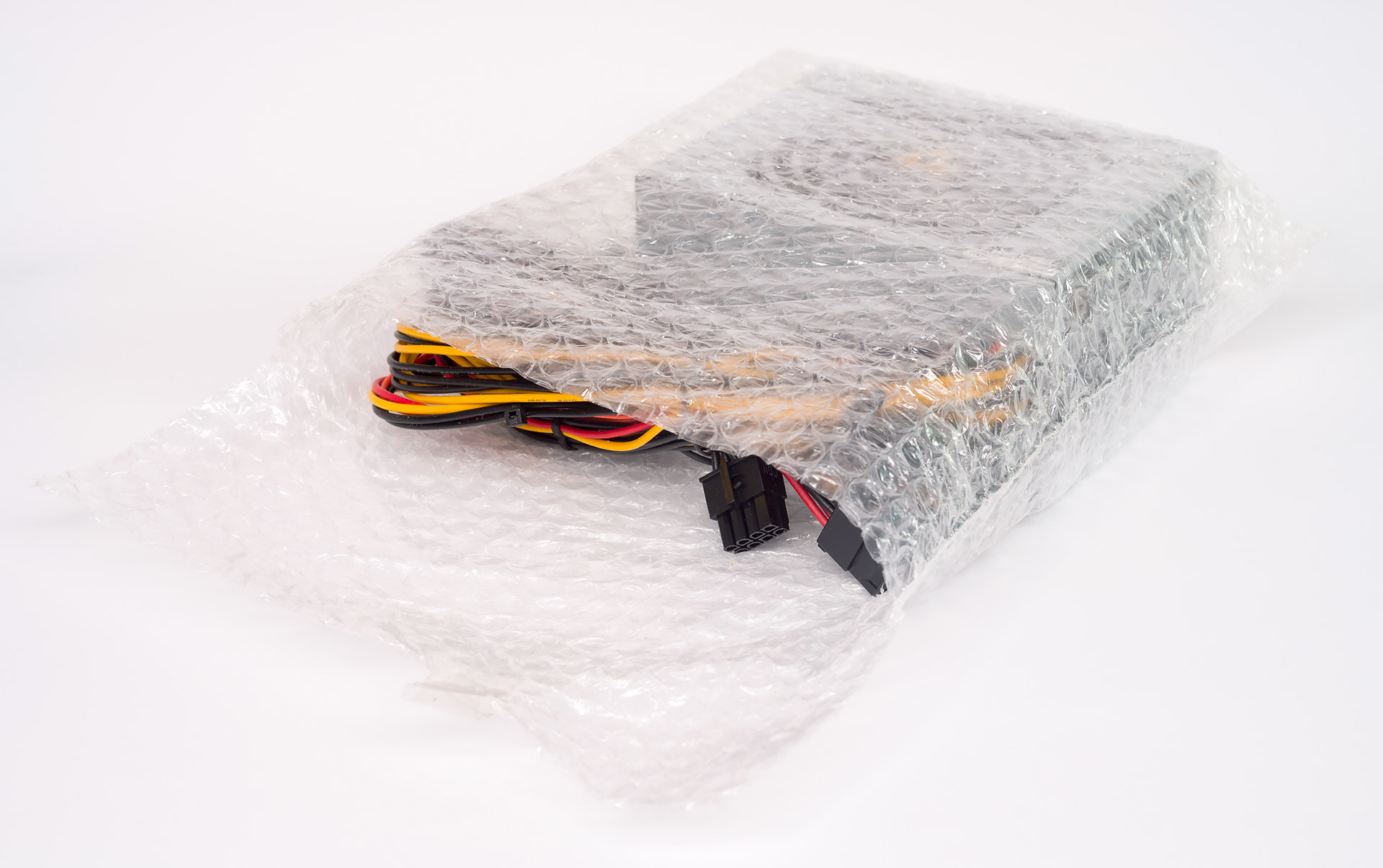

Комплект поставки минимальный, блок питания пришел в пакете, без силового кабеля.

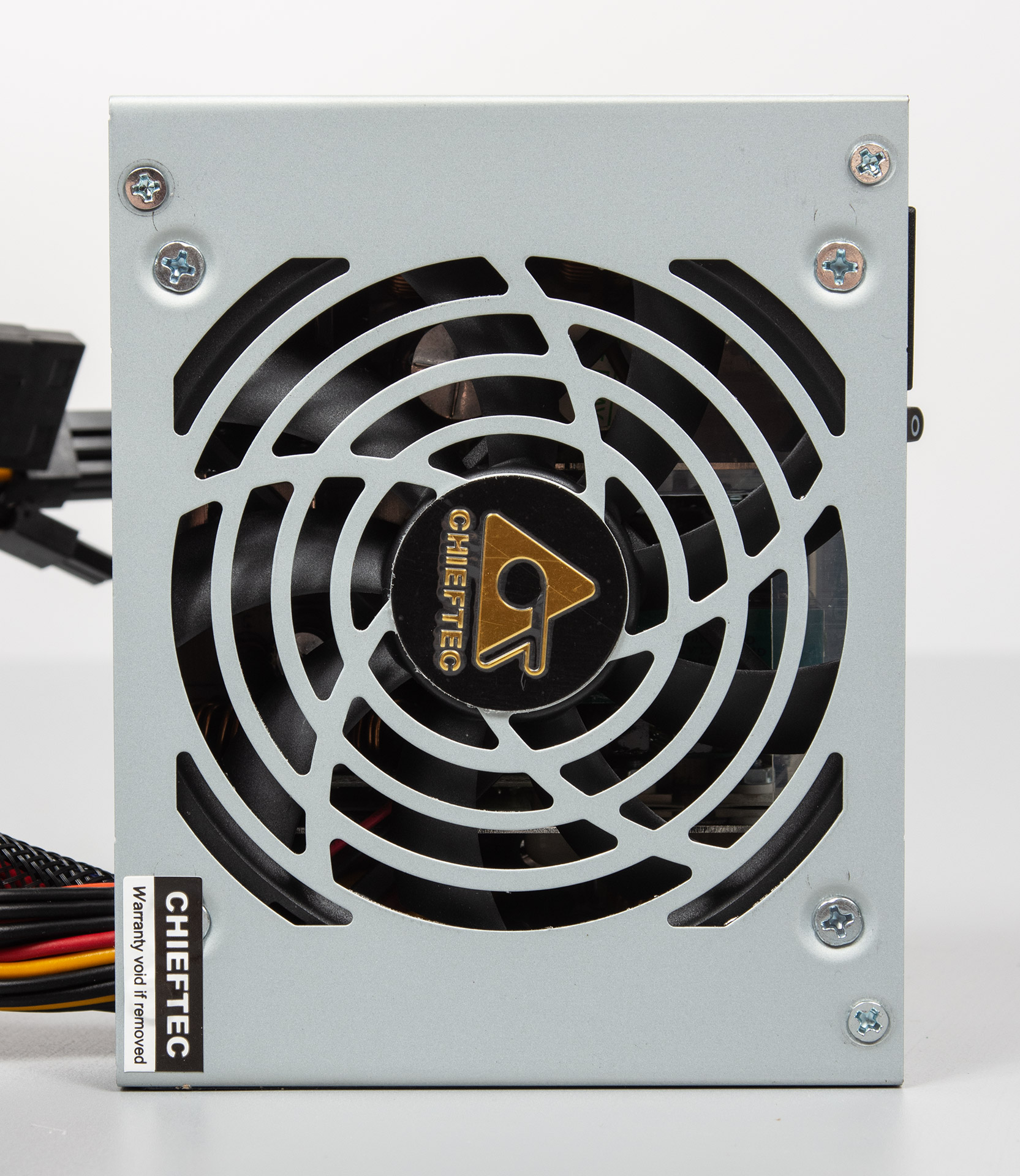

Корпус блока не крашеный, решетка вентилятора охлаждения штампованная, на боку есть черная наклейка, которая хоть немного облагораживает внешний вид корпуса.
На верхней грани наклейка с техническими характеристиками устройства.

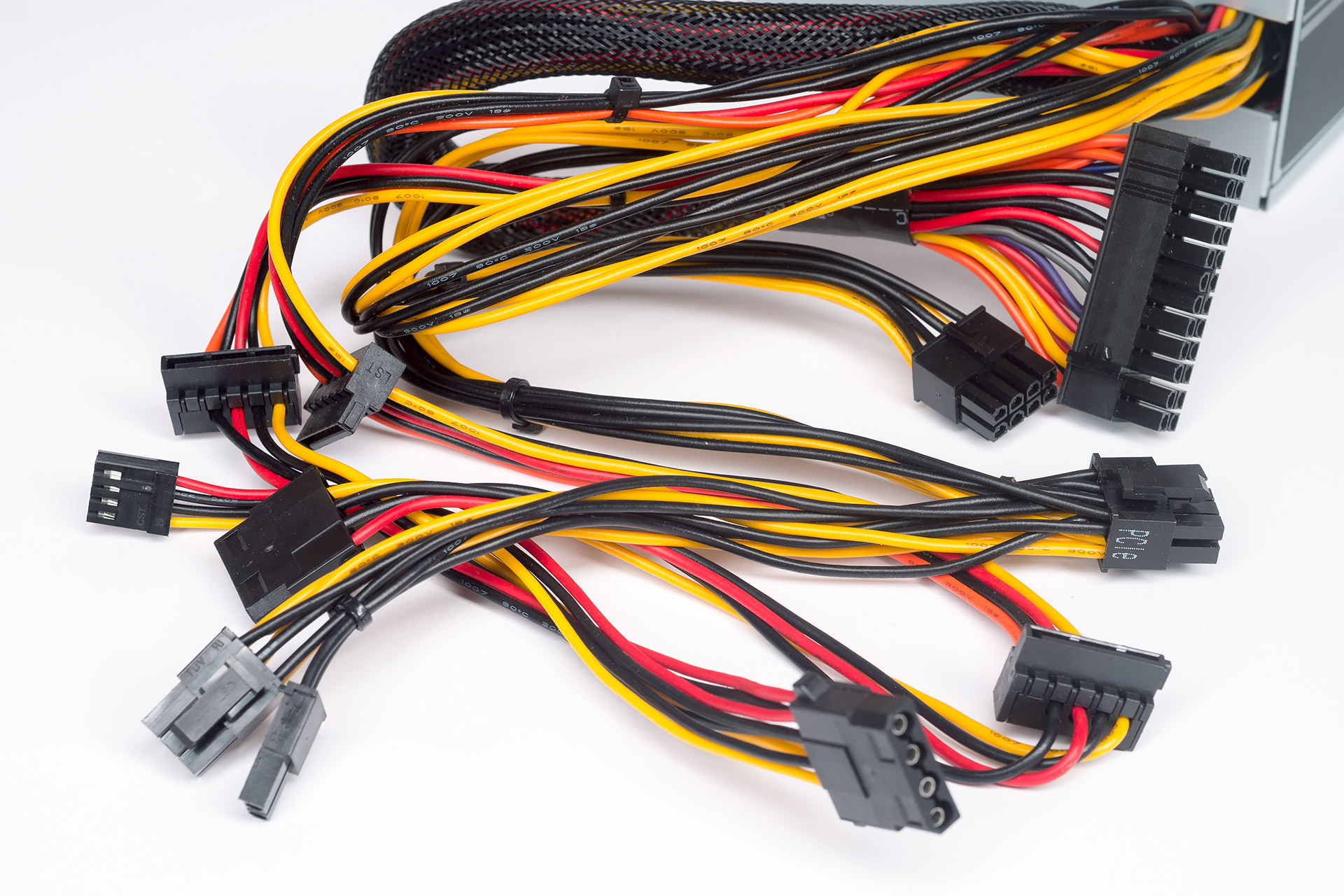

Блок питания с впаянными кабелями, их количество и длина следующие:
- один для питания материнской платы (35 см);
- один с одним 8-контактным (4+4) разъемом для питания процессора (35 см);
- один с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (35+15 см);
- один с двумя разъемами питания для SATA-устройств и одним разъемом для IDE-устройств (35+15+15см);
- один с одним разъемом питания для SATA-устройств, одним разъемом для IDE-устройств и одним разъемом FDD (35+15+15 см).
Все кабели выполнены из разноцветных проводов, кабель питания материнской платы в нейлоновой оплетке черного цвета.
Блок построен на платформе CWT с активным корректором коэффициента мощности (APFC) и с широким диапазоном входного напряжения. Силовой преобразователь по линии +12 В выполнен по схеме косого моста без синхронного выпрямителя, для линий +5 В и +3,3 В используются DC/DC-преобразователи, тогда как в старых блоках использовалась групповая стабилизация выходных напряжений.
На плате по входу распаян полноценный фильтр импульсных помех, часть его элементов расположена на сетевом разъеме. Входной выпрямитель установлен на небольшой отдельный радиатор, тип диодной сборки рассмотреть не удалось. Управляет корректором и силовым преобразователем ШИМ-контролер, установленный на отдельной плате. В силовой части корректора установлена пара транзисторов и диод, их тип тоже не удалось рассмотреть. Высоковольтный фильтр выполнен на паре электролитических конденсаторов емкостью 120 мкФ с рабочим напряжением 400 В и температурой 105°C производства фирмы ChengX. Общая ёмкость фильтра составляет 240 мкФ.
Пара силовых транзисторов силового преобразователя по линии +12 В установлены на общий радиатор с элементами APFC, все радиаторы в блоке выполнены из довольно тонких пластин, но спасает то, что они на основе анодированного медного сплава, и если процарапать белое покрытие, то виден красноватый метал. Выходной выпрямитель выполнен на четырех диодах Шоттки PFR30L60CT (30 А, 60 В), напряжение фильтруют три электролитических конденсатора емкостью 1000 мкФ 16 В 105°C производства ChengX. Выходной дроссель немного поднят над выходными конденсаторами, что является плюсом, так как часто в подобных блоках дроссель установлен вплотную к конденсаторам, что мешает охлаждению самого дросселя и приводит к большему нагреву конденсаторов.
За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате. На ней установлены пара полимерных конденсаторов на 470 мкФ 16 В по входу преобразователя, на выходе — пара дросселей и пара полимерных конденсаторов емкостью 1500 мкФ с напряжением 6,3 В. Дополнительно фильтруют напряжения по этим линиям несколько полимерных конденсаторов рядом с местом пайки проводов.

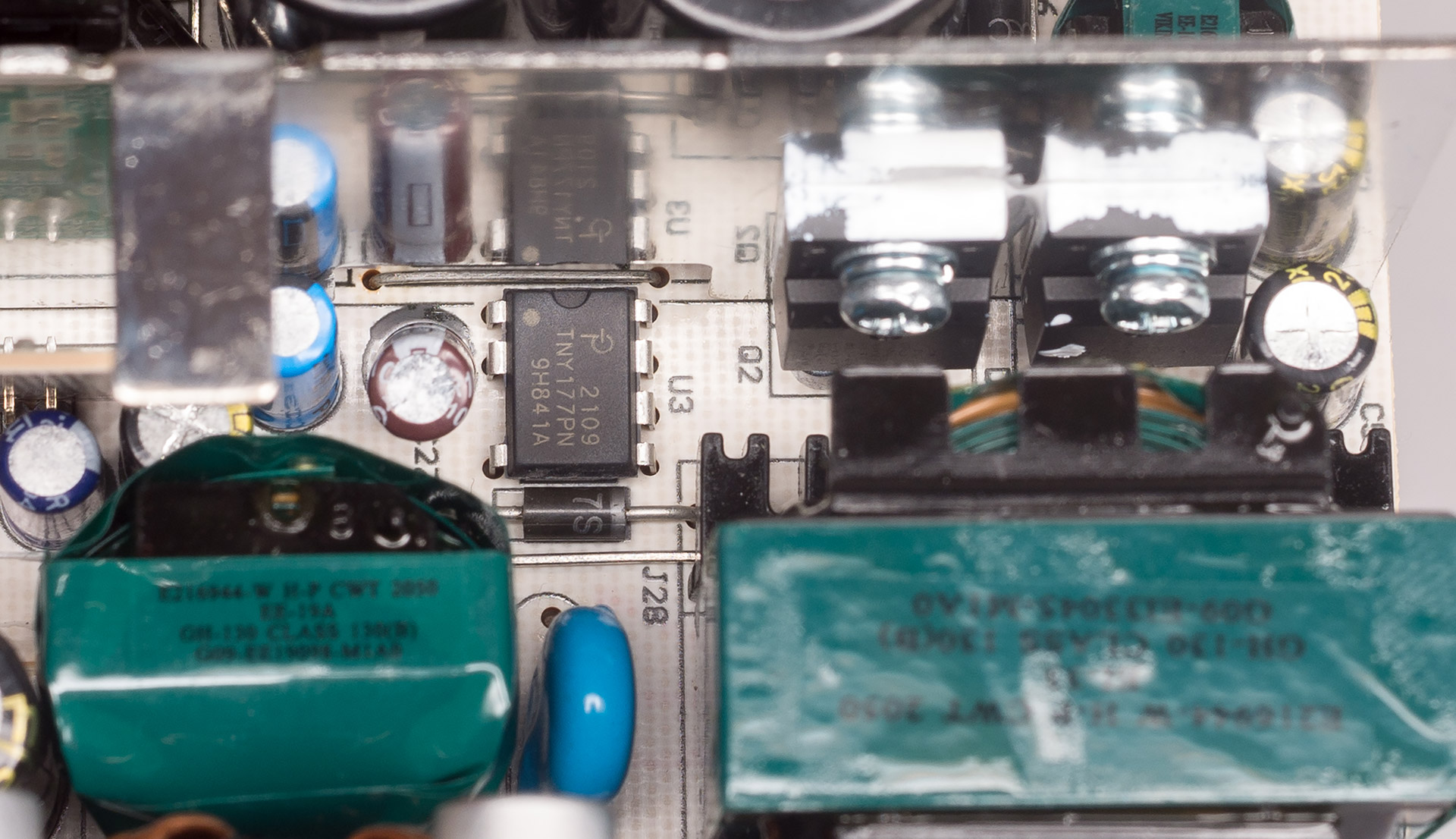

Преобразователь дежурного питания выполнен на ШИМ-контроллере TNY177PN, на его выходе установлены электролитические Low ESR конденсаторы емкостью 2200 мкФ с рабочим напряжением 16В на 105°C производства ChengX. Все остальные конденсаторы в обвязке «дежурки» и силового преобразователя тоже от ChengX. Следит за выходными напряжениями супервизор ST9S313-SAG от Sitronix.

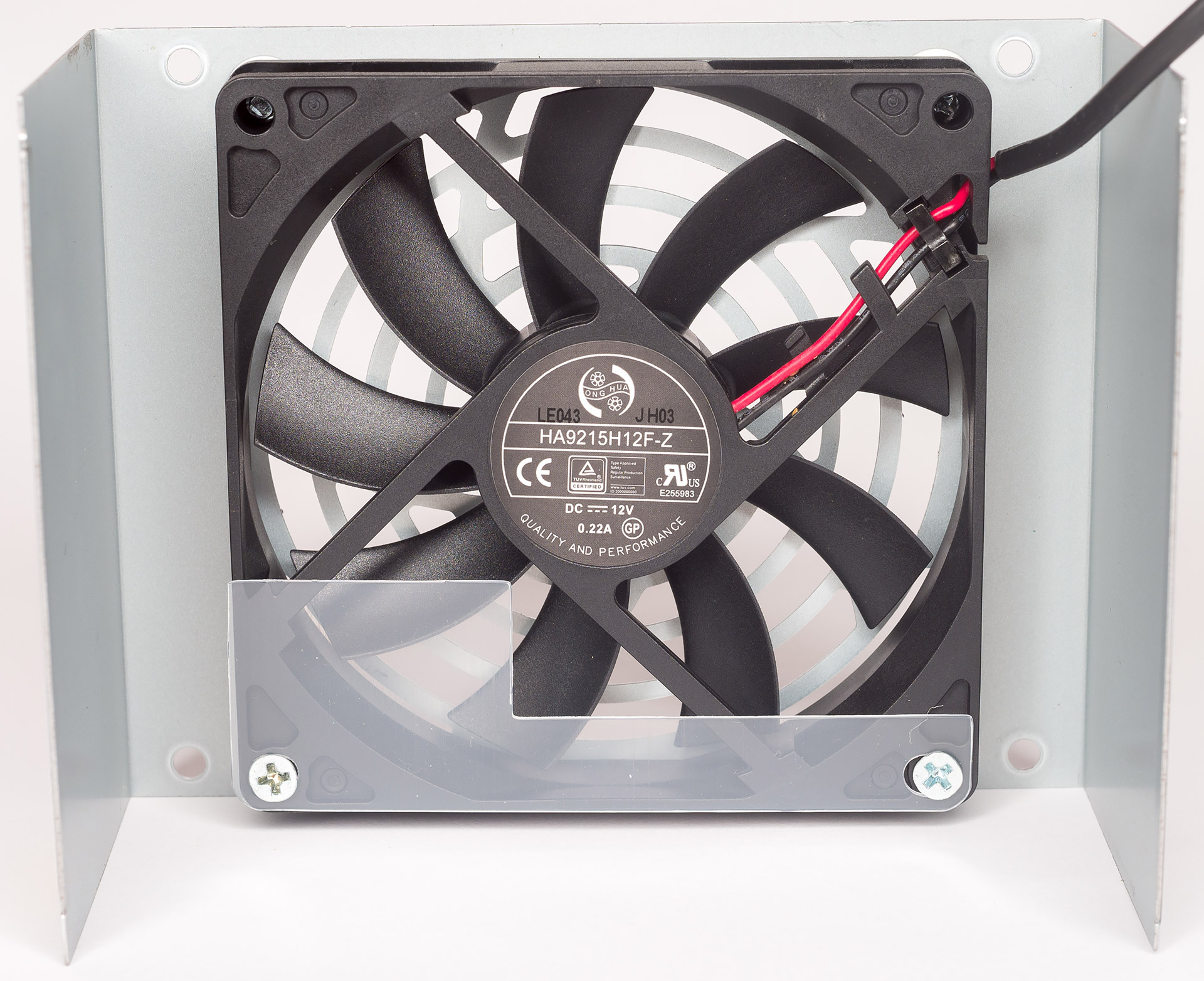

За охлаждение компонентов блока отвечает вентилятор типоразмера 92х92х15 мм с маркировкой HA9215H12F-Z (12 В, 0,22 A) с двухконтактным подключением. Вентилятор управляется автоматически в зависимости от температуры силовых компонентов блока. После включения блока без нагрузки вентилятор довольно тихий и никак не выделяется на фоне остальных вентиляторов тестового стенда, с ростом температуры он должен плавно увеличивать скорость вращения.

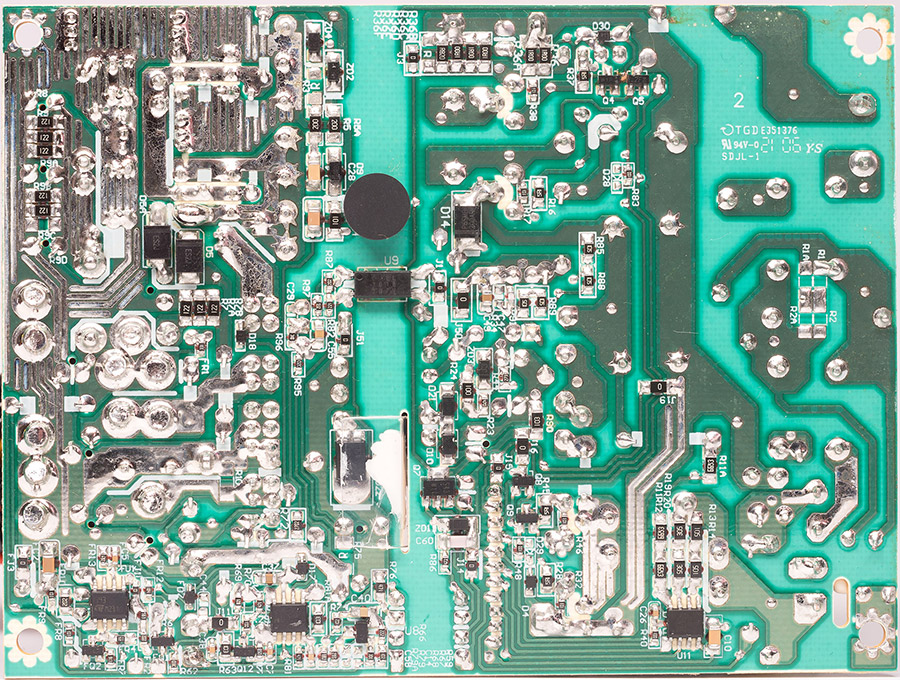

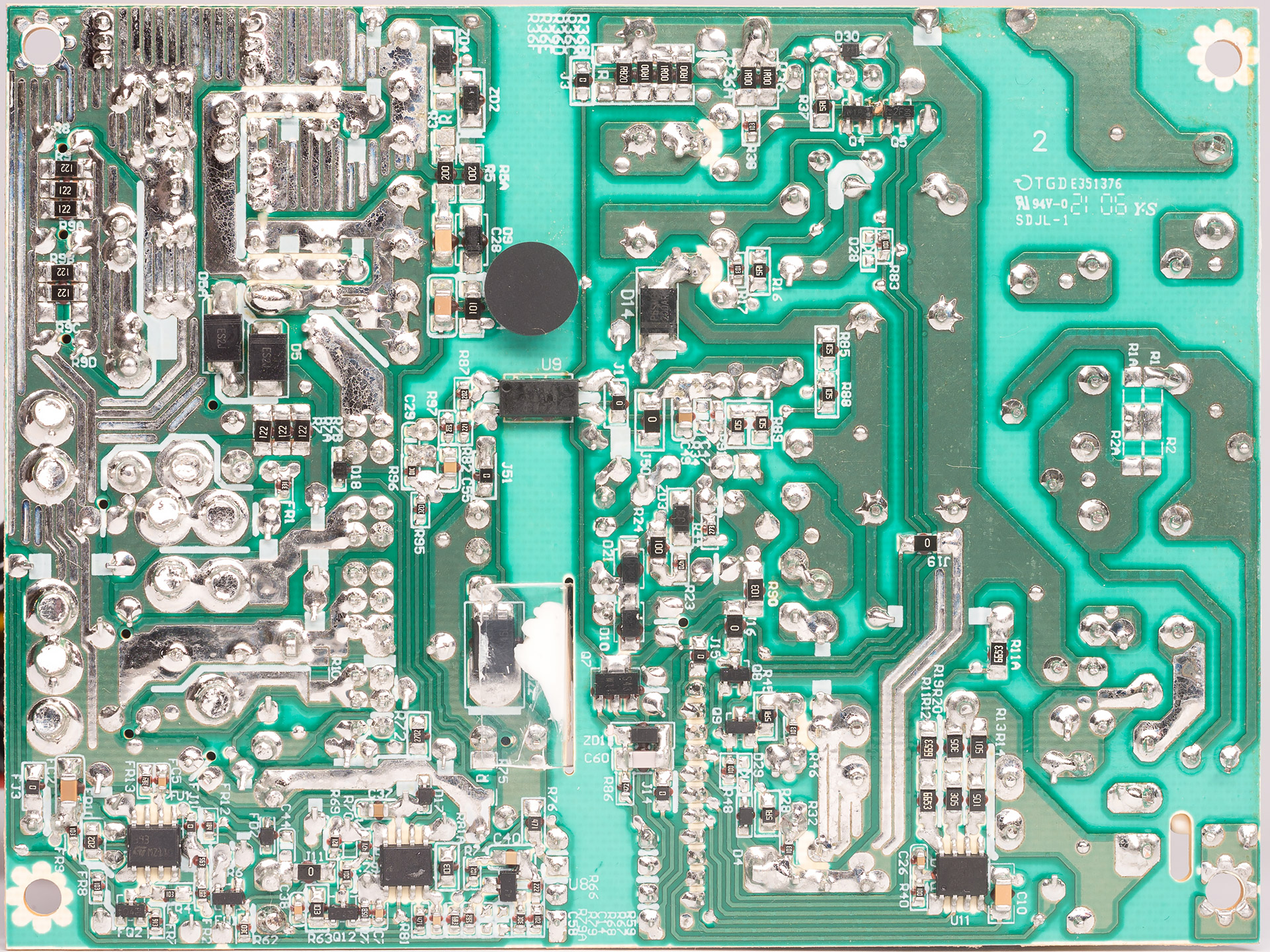

Монтаж немного небрежный, некоторые компоненты установлены не совсем ровно, к пайке претензий нет, все нормально пропаяно и плата отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный, не зависимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,19 | 0 | 4,94 | 74,1 | 3,27 | 45,8 | 119,9 |
| 10 | 12,16 | 121,6 | 4,94 | 74,1 | 3,26 | 45,6 | 241,3 |
| 20 | 12,13 | 242,6 | 4,93 | 74 | 3,25 | 45,5 | 362,1 |
| 30 | 12,08 | 362,4 | 4,93 | 74 | 3,24 | 45,4 | 481,8 |
| Замеры напряжения на выходе блока питания | |||||||
| 30 | 12,21 | 366,3 | 5,04 | 75,6 | 3,43 | 48 | 489,9 |
По результатам теста имеем хорошую стабилизацию по всем линиям, есть небольшие просадки, но это проблема в дешёвых проводах. Был сделан замер на не нагруженном разъеме SATA, чтобы получить напряжения на самой плате блока без учета падения напряжения на проводах, как видно на самом блоке просадок нет.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,38 | 0 | 5,07 | 15 | 12,19 |
| 0 | 3,37 | 5 | 5,03 | 15 | 12,18 |
| 0 | 3,36 | 10 | 4,99 | 15 | 12,17 |
| 0 | 3,35 | 15 | 4,96 | 15 | 12,17 |
| 5 | 3,34 | 0 | 5,06 | 15 | 12,18 |
| 10 | 3,31 | 0 | 5,05 | 15 | 12,17 |
| 15 | 3,28 | 0 | 5,03 | 15 | 12,17 |
| 15 | 3,25 | 15 | 4,93 | 15 | 12,15 |
По результатам теста имеем нормальную стабилизацию по линиям +3,3V и +5V, перекосы нагрузки небольшие И укладываются в нормы АТХ.
Тест эффективности блока проводился при напряжении сети около 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 112 | 0,55 | 235 | 86,6 |
| 50 | 225 | 1,09 | 234 | 88,2 |
| 75 | 337 | 1,69 | 234 | 85,2 |
| 100 | 450 | 2,32 | 233 | 83,2 |
Эффективность данного блока укладывается в стандарт 80 Plus Bronze для напряжения 230 В.

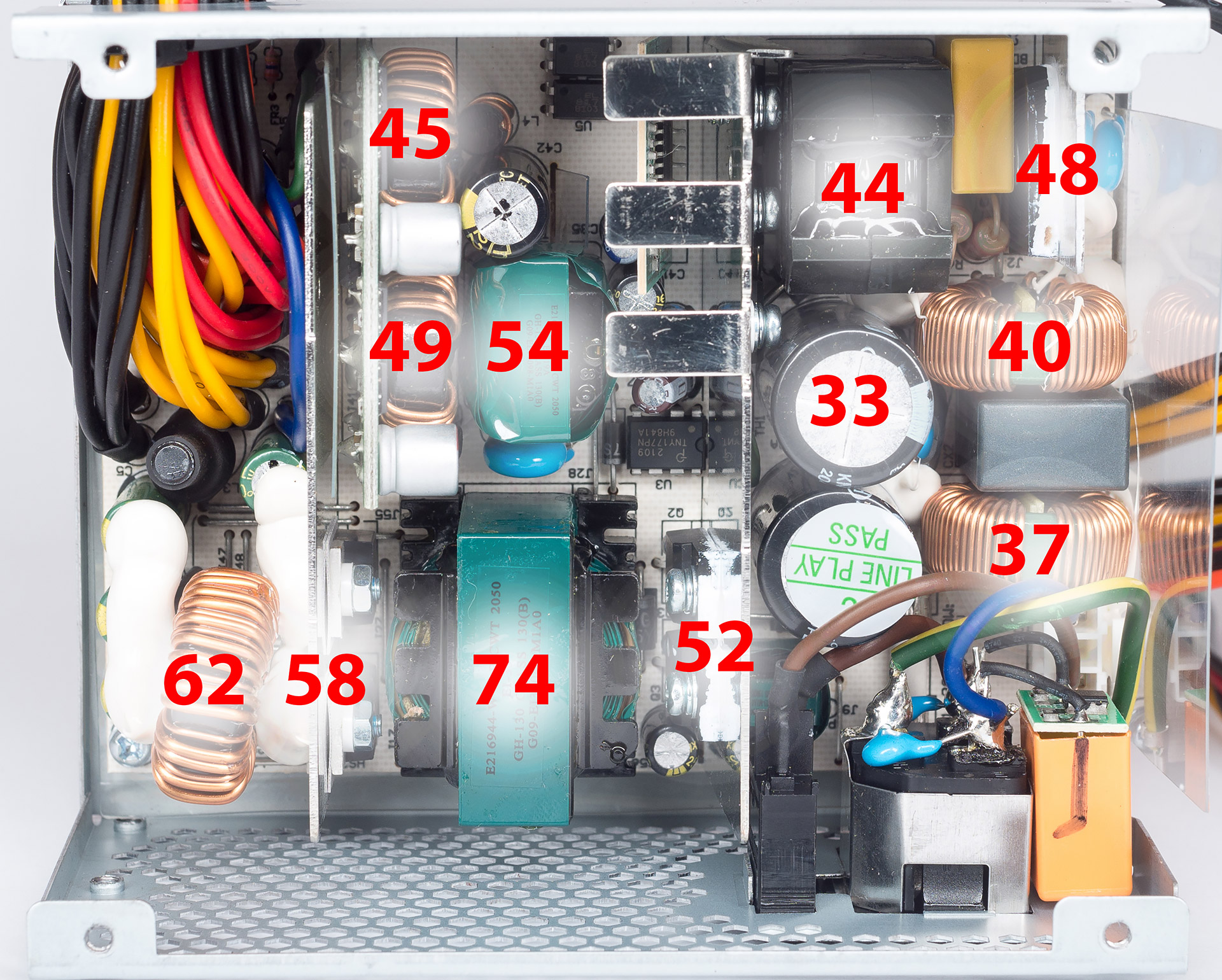

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 25 °С, он нагружался на максимальную мощность и работал пока температуры не стабилизировались. В конце теста снималась крышка блока и проводились замеры температур компонентов с помощью мультиметра и его термопары. Результаты теста указаны на следующем фото платы блока:
Температуры компонентов оказались несильно большими, как для «бронзового» блока в компактном корпусе, и они типичные для АТХ-блоков. При длительной максимальной нагрузке, устройство оставалось относительно тихим и не выделялось на фоне остальных вентиляторов стенда, несмотря на его маленький размер. В собранном ПК температуры и шум блока будут выше, все будет зависеть от его расположения, размеров и продуваемости корпуса, а также от температуры воздуха в помещении.
Выводы
Протестированный Chieftec Smart BFX-450BS выдает все заявленные характеристики при относительно невысоком уровне шума. Из плюсов можно отметить применение DC/DC-преобразователей с независимой стабилизацией низковольтных каналов, из минусов — бюджетные компоненты и провода. Данный блок отлично подойдет для недорогих мини-систем, но нужно учесть, что провода впаянные и могут быть проблемы с монтажом в очень компактных корпусах. Кроме того, цена на него ненамного ниже, чем на модульный Chieftec CSN-450C, который, к тому же имеет «золотой» сертификат. В итоге решающим фактором будет цена, но пока она высоковата для подобного блока питания.
