DIY Friendly Design кричить нам реклама цієї материнської плати. Але це ж не завжди вирішальний фактор, треба також розуміти технічні можливості, адже не можна просто так взяти й запхнути атомний реактор імені Core i7 Raptor Lake в просто симпатичну материнську плату, це може закінчитись фаєр-шоу. Переконаємось, що це не випадок MPG Z790 EDGE TI MAX WIFI, і вона не просто готова прийняти таке на борт, а й забезпечити йому якісний і стабільний розгін.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | MPG Z790 EDGE TI MAX WIFI |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 256 ГБ: 4800-5600 МГц, 5800–7800+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x1 — Z790 1 x PCI Express 4.0 x16 (x4) — Z790 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280) + SATA — Z790 1 x PCI Express 4.0 x4 M.2_4 (Key M, 2242/2260/2280) — Z790 1 x PCI Express 4.0 x4 M.2_5 (Key M, 2260/2280) — Z790 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 3.2 Gen 2 (Type A), 4 x USB 3.2 Gen 1 Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт) |
| Serial ATA | 8 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Вбудований звук | Realtek ALC4080 |
| S/PDIF | + |
| Мережеві можливості | 1 x Intel I225-V (2.5 Gigabit Ethernet) 1 x Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be, Bluetooth 5.4) |
| COM | – |
| RGB | 3 x Addressable Gen 2 (JARGB_V2) 1 x RGB LED connector (JRGB) |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 305 x 244 |
| Додаткові функції | Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 7, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost |
| Вартість, грн | 17429 |
Комплект постачання
Материнська плата постачається в білій коробці середніх розмірів
Вся текстова інформація, що може бути корисною для користувача зібрана на зворотній стороні коробки. Це фото плати, ключові особливості, а також технічні характеристики.

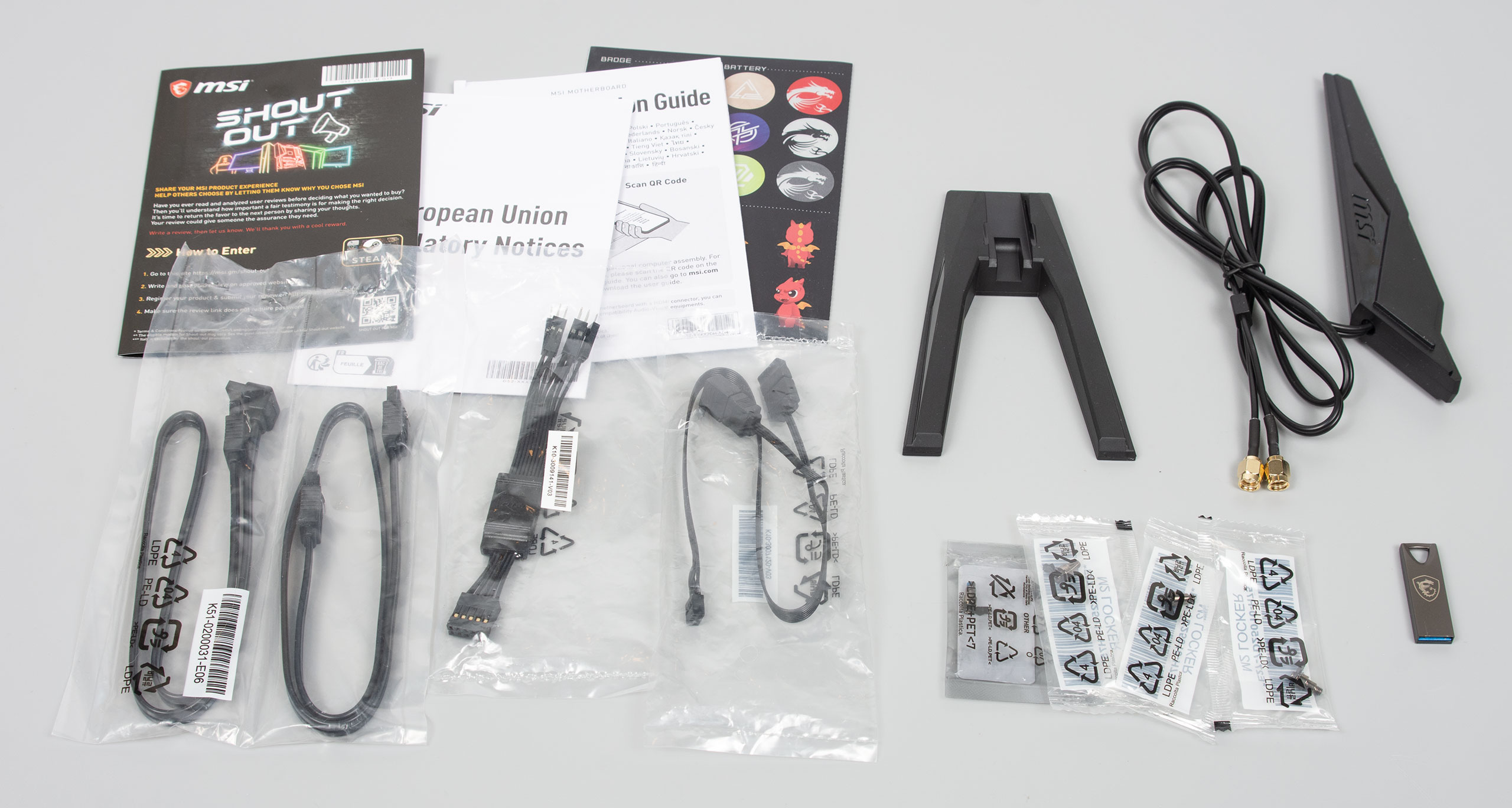

Окрім самої материнської плати в коробці також знаходиться ось такий комплект:
- інструкція швидкого початку, гарантія та інше;
- USB-Flash накопичувач обсягом 32 ГБ з драйверами та ПЗ;
- кріплення EZ M.2 Clip для накопичувачів;
- Wi-Fi антена з платформою;
- комплект наліпок;
- Y-кабель ARGB та 4-pin;
- кабель Front Panel;
- два SATA-кабелі з металевою клямкою (один з них має кутовий роз’єм).
Зовнішній вигляд

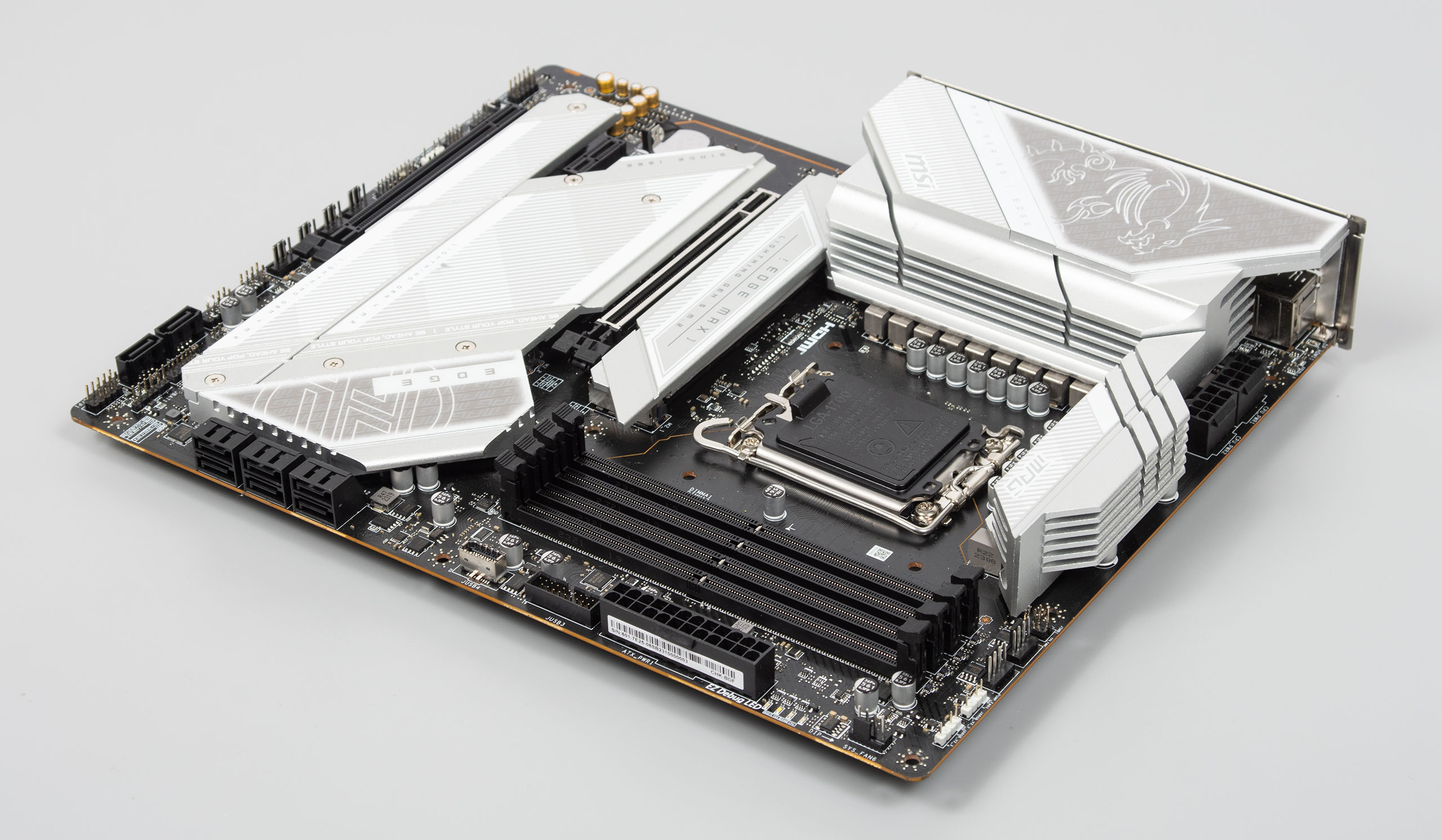

Материнська плата має сріблясто-білу колірну гаму, чорний текстоліт, значна його частина прикрита радіаторами, присутня RGB-підсвітка дракону в зоні I/O.

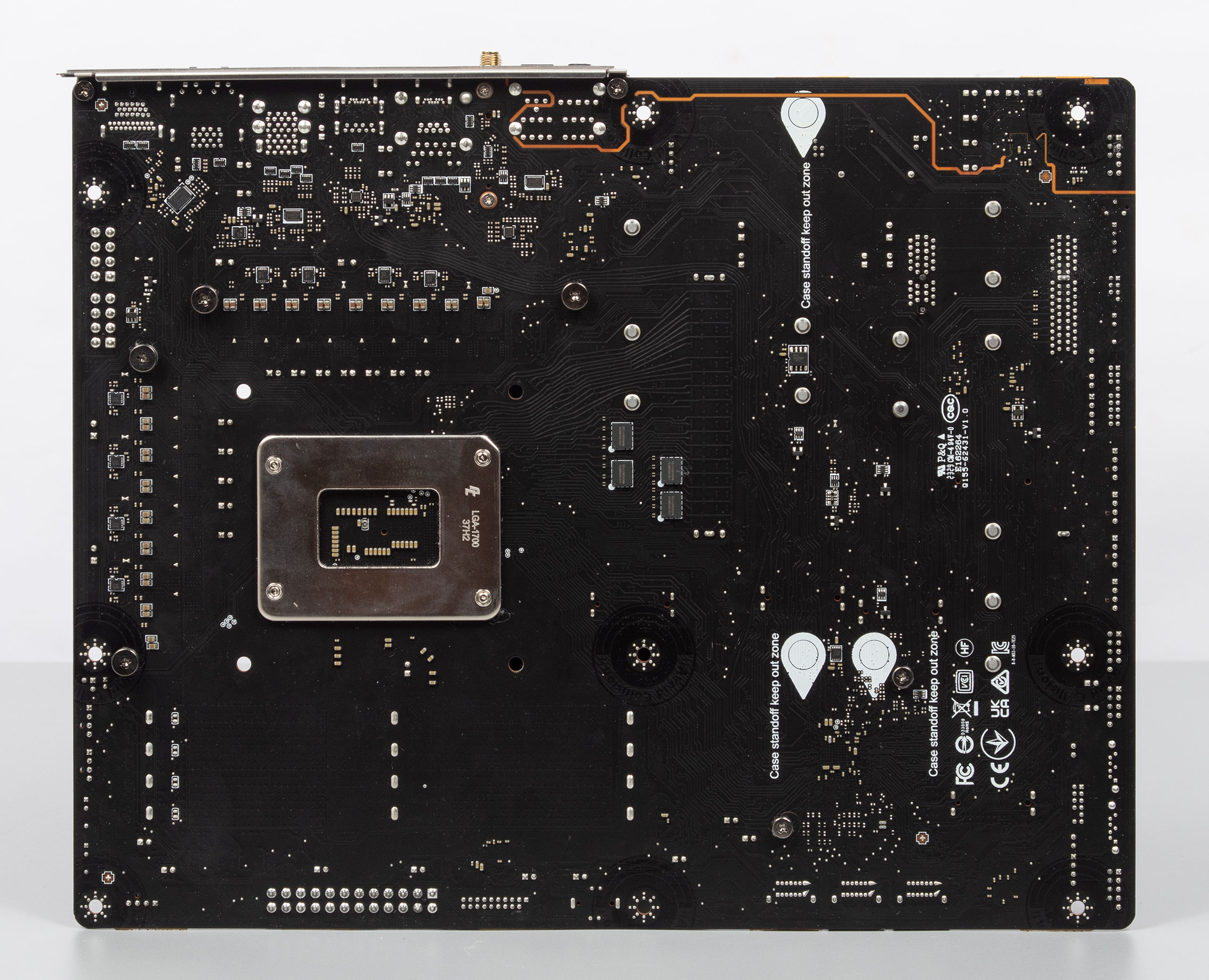

Зворотний бік майже нічим не цікавий. Тут виведено редрайвери PCI-E.

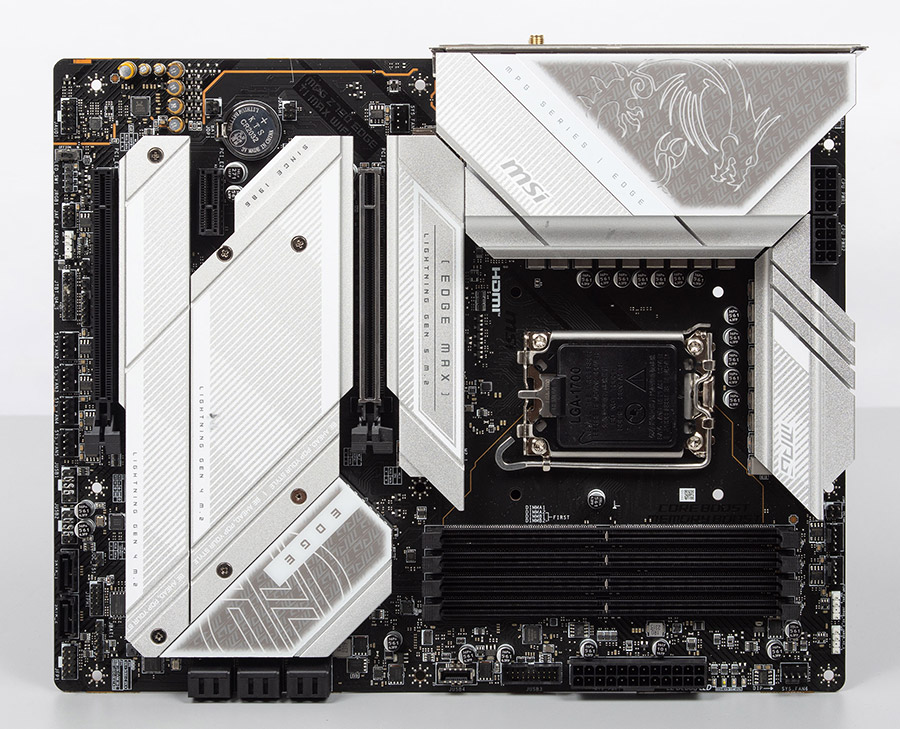

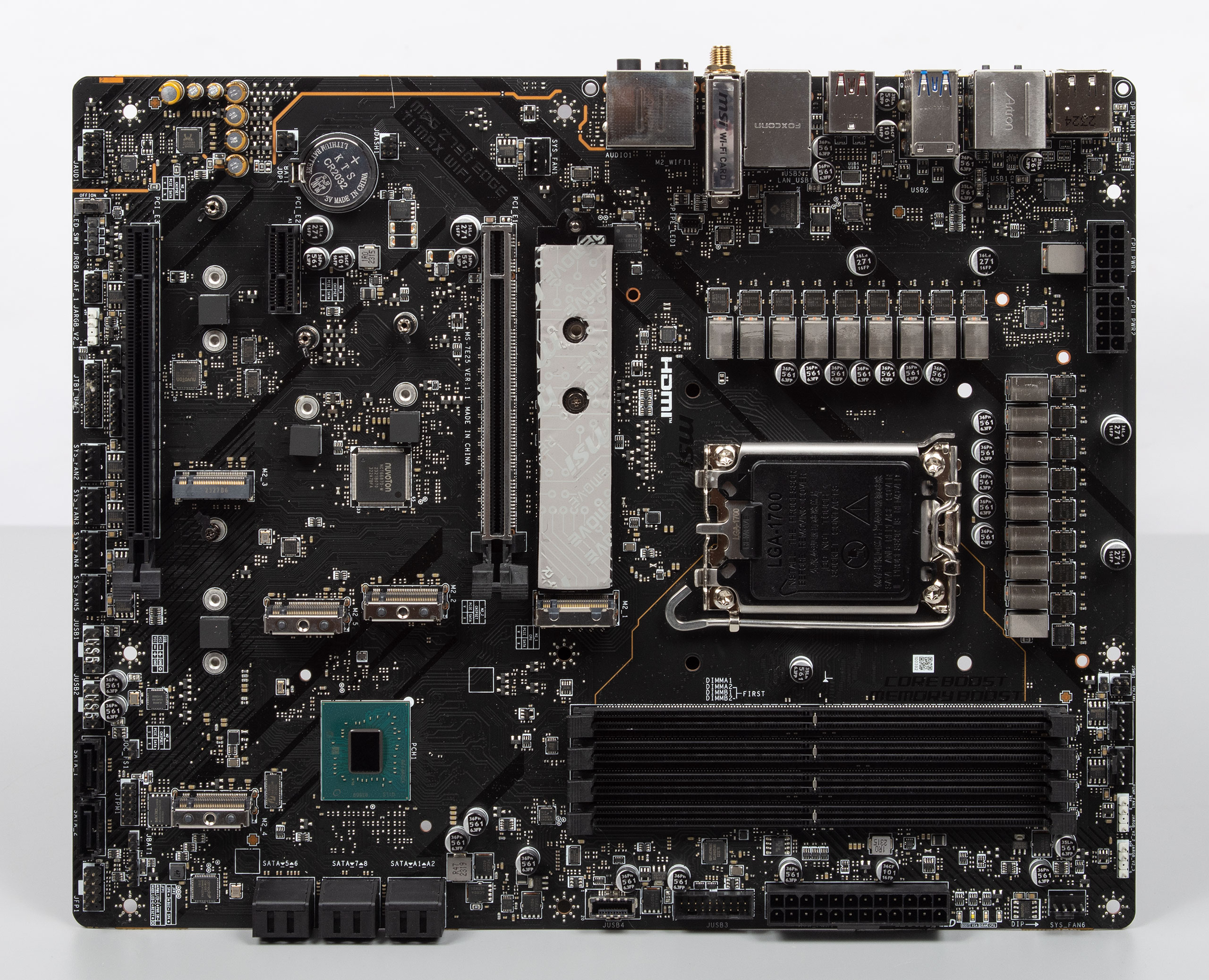

Фото плати «без зайвостей»:

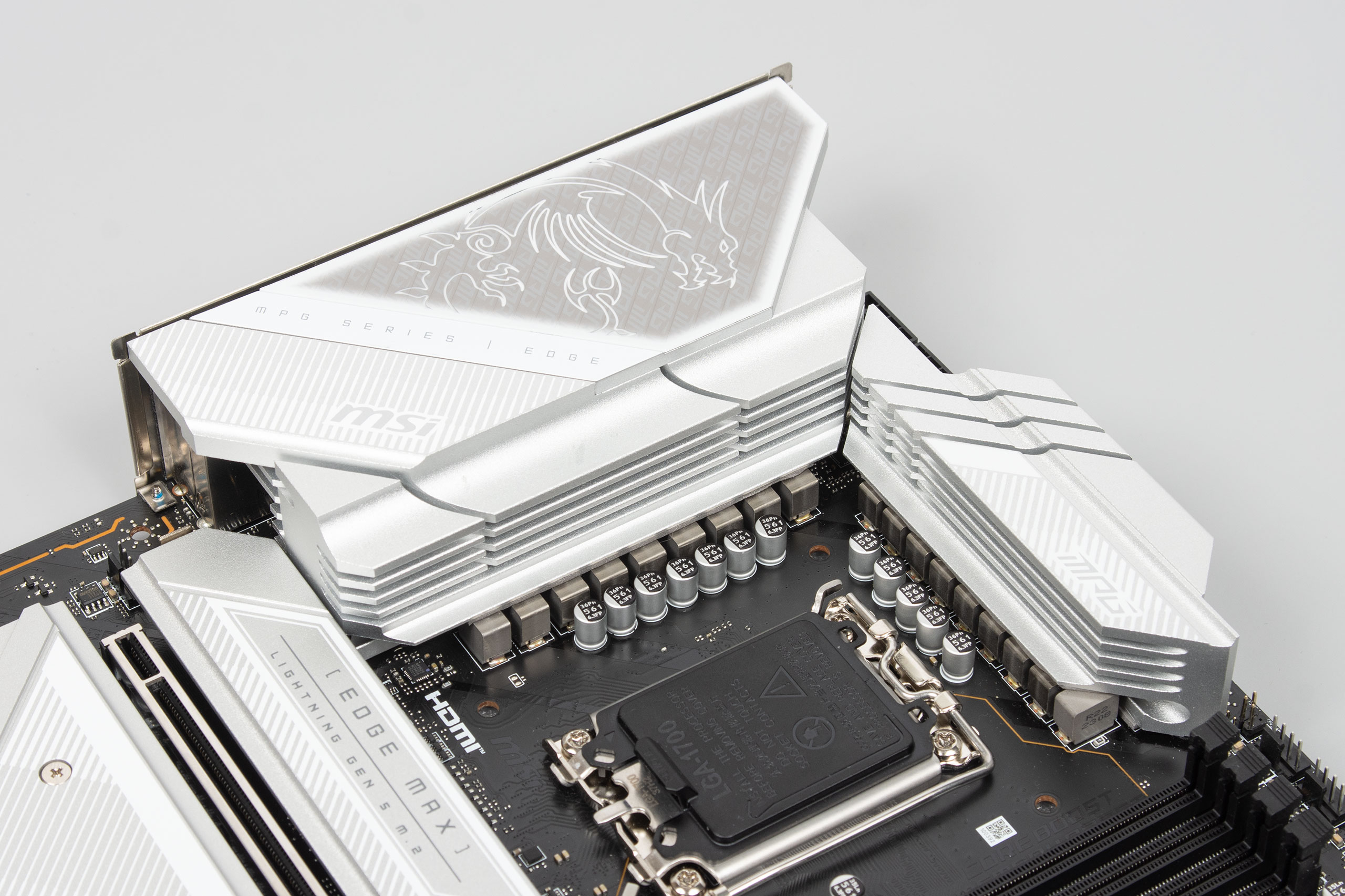

Слоти оперативної пам’яті споряджені засувками з обох сторін. VRM материнської плати охолоджується двосекційним радіатором, що розширено до зони I/O.
Він контактує з силовими елементами через термопрокладки, а фіксується до плати за допомогою чотирьох гвинтів.

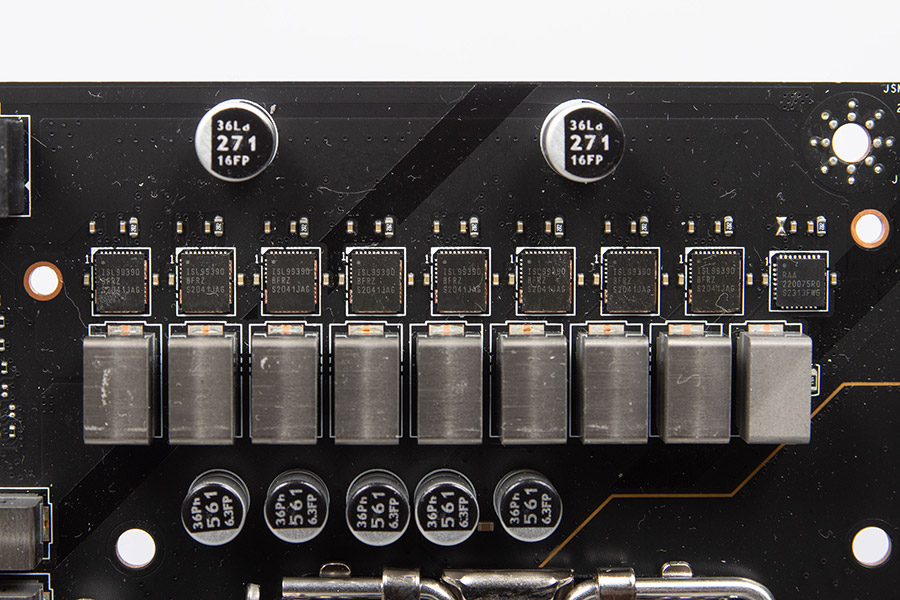

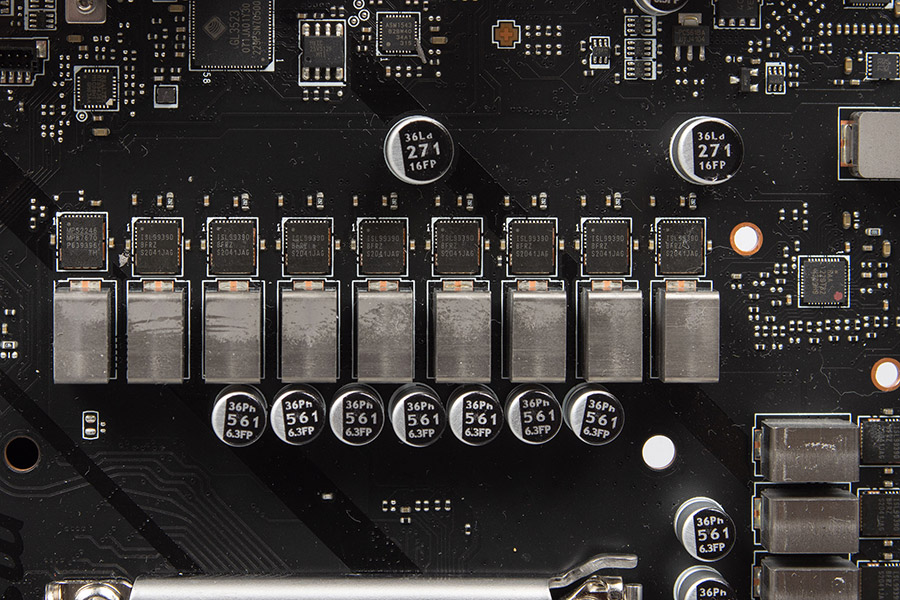

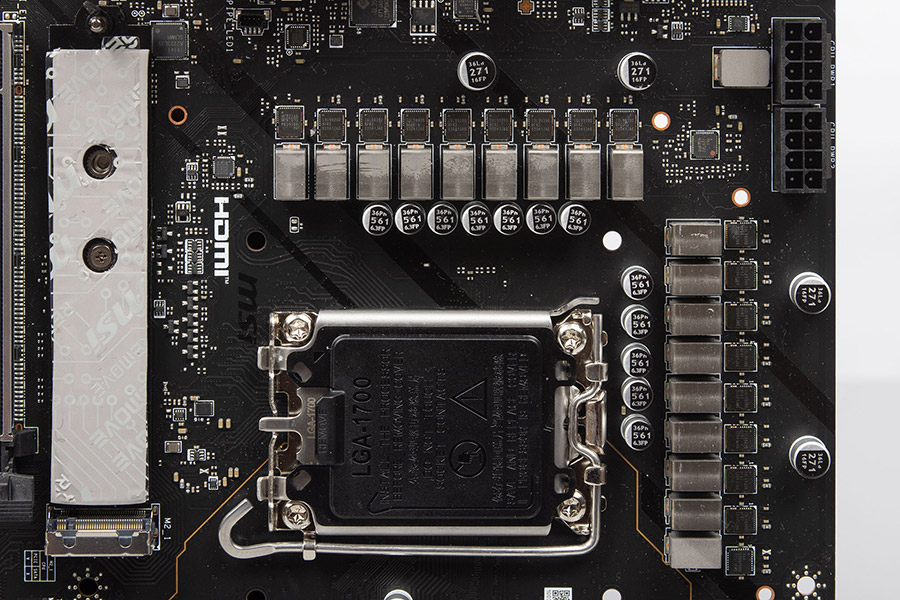

Система живлення має схему 16+1+1. Процесорна група керується ШІМ-контролером Renesas RAA 229132 та набрана шістнадцятьма силовими елементами Renesas ISL99390R5935, розрахованими на 90 А. Для інтегрованої графіки залучено один Renesas RAA 220075R0, який розраховано на 75 А. VCCIO керується ШІМ-контролером Monolithic Power Systems M2940A, використовується елемент Monolithic Power Systems MP87670, розрахований на 70 А. Живлення подається через два конектори EPS12V.

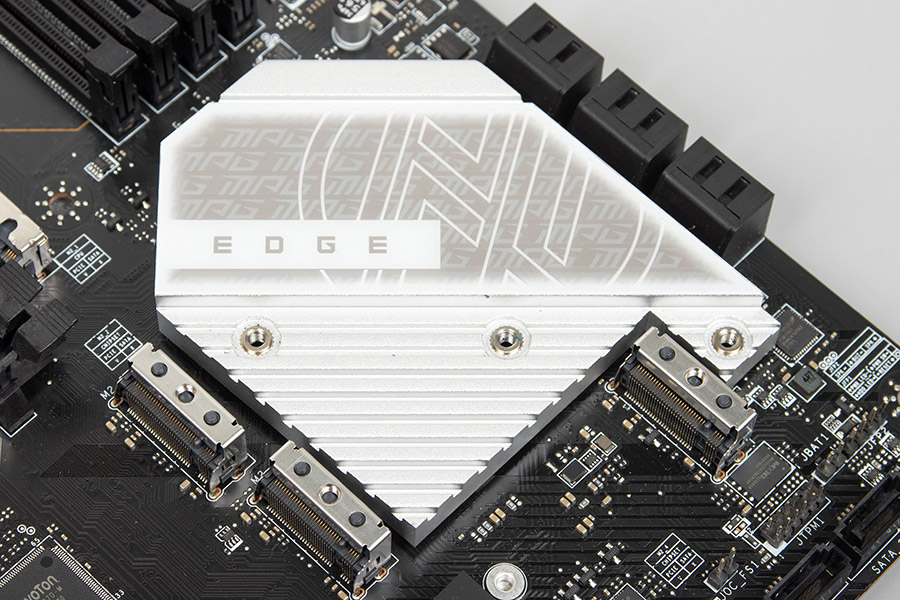

За охолодження чипсета відповідає радіатор середніх габаритів.

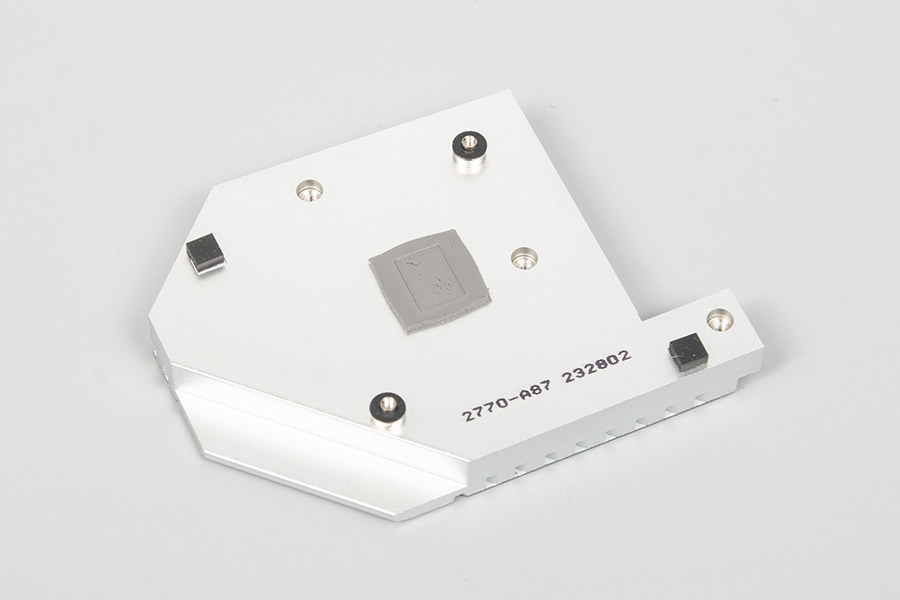

Він фіксується на двох гвинтах, а контакт с кристалом відбувається через термопрокладку.

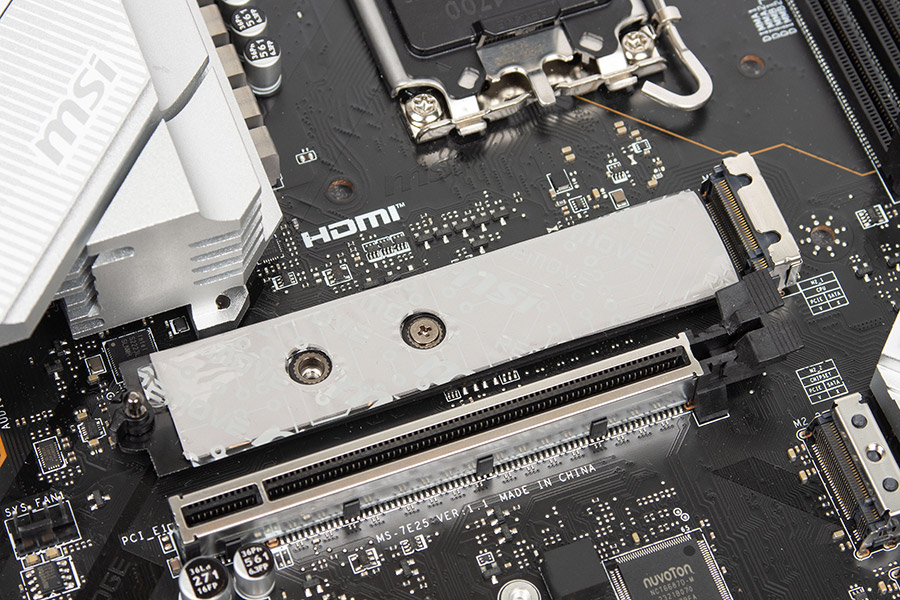

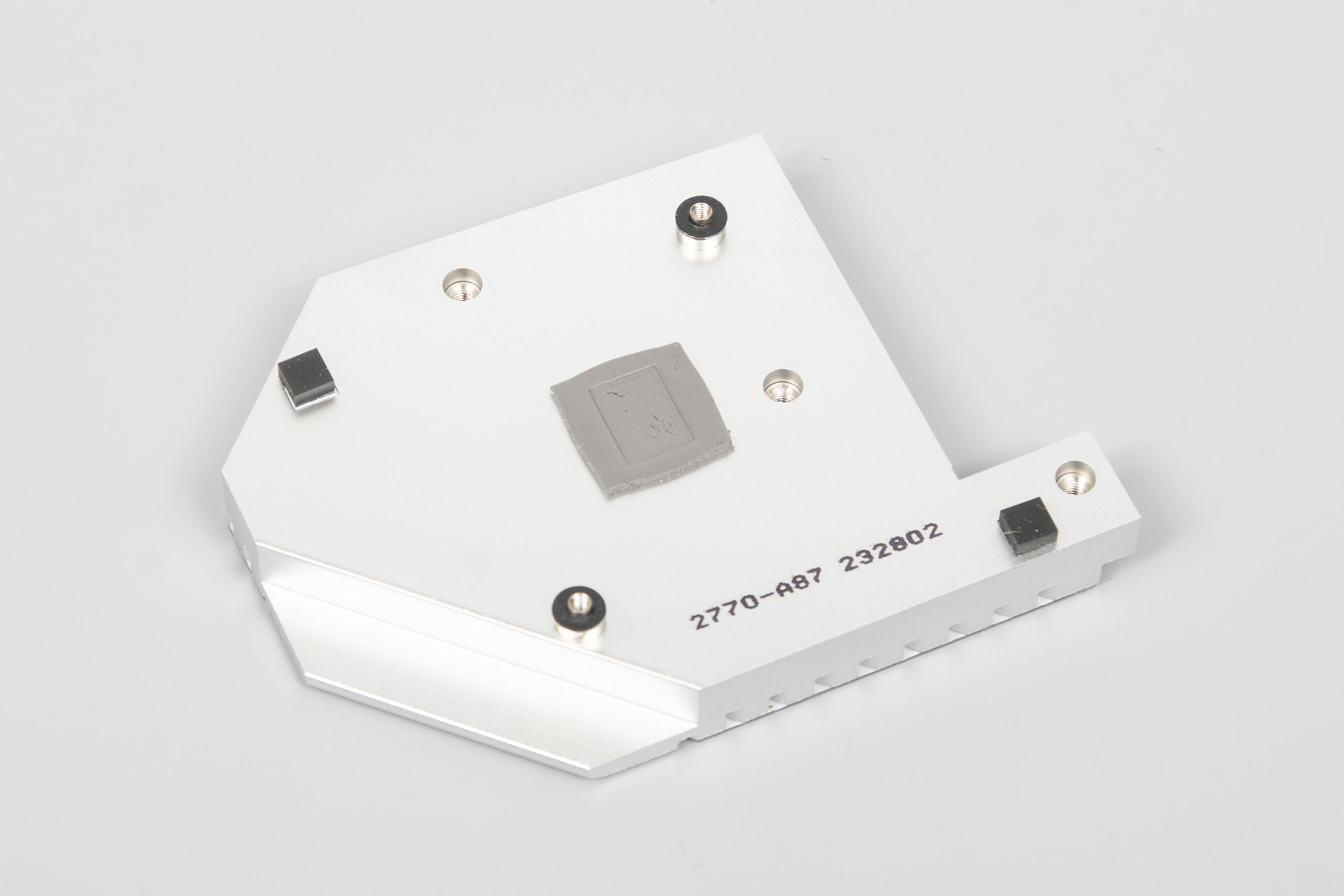

Користувач може встановити у материнську плату до п'яти накопичувачів M.2. Кожен буде забезпечений радіатором, що гарантовано покращить їх температурний режим. Головний слот M.2_1 має ще й додаткову металічну пластину для відводу тепла зі зворотної сторони SSD, а також його споряджено механізмом фіксації Screwless M.2 Shield Frozr, що дозволяє монтувати накопичувач голими руками без спеціального інструменту. Схема підключення наступна:
- M.2_1 працює на швидкості PCI-E 5.0 x4, підтримує формфактори 2260/2280/22110, під’єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4, підтримує формфактори 2260/2280, під’єднано до Z790;
- M.2_3 працює на швидкості PCI-E 4.0 x4, підтримує формфактори 2242/2260/2280, під’єднано до Z790, також є підтримка M.2 SATA;
- M.2_4 працює на швидкості PCI-E 4.0 x4, підтримує формфактори 2242/2260/2280, під’єднано до Z790;
- M.2_5 працює на швидкості PCI-E 4.0 x4, підтримує формфактори 2260/2280, під’єднано до Z790.
У разі використання M.2_1 головний слот PCI-E 5.0 x16 буде переведено в режим PCI-E 5.0 x8. У разі режиму роботи SATA M.2_3 порти SATA_1 та SATA_2 буде відключено.

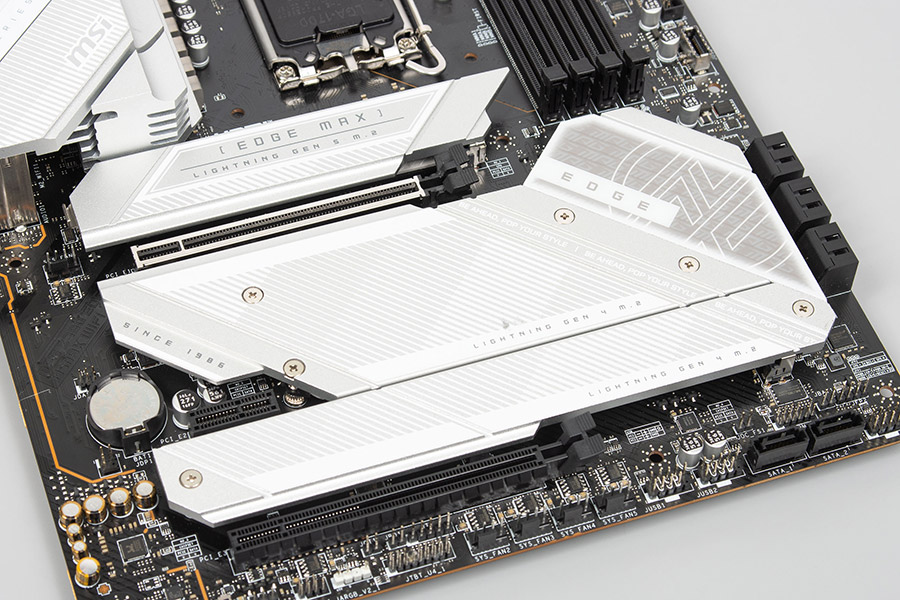

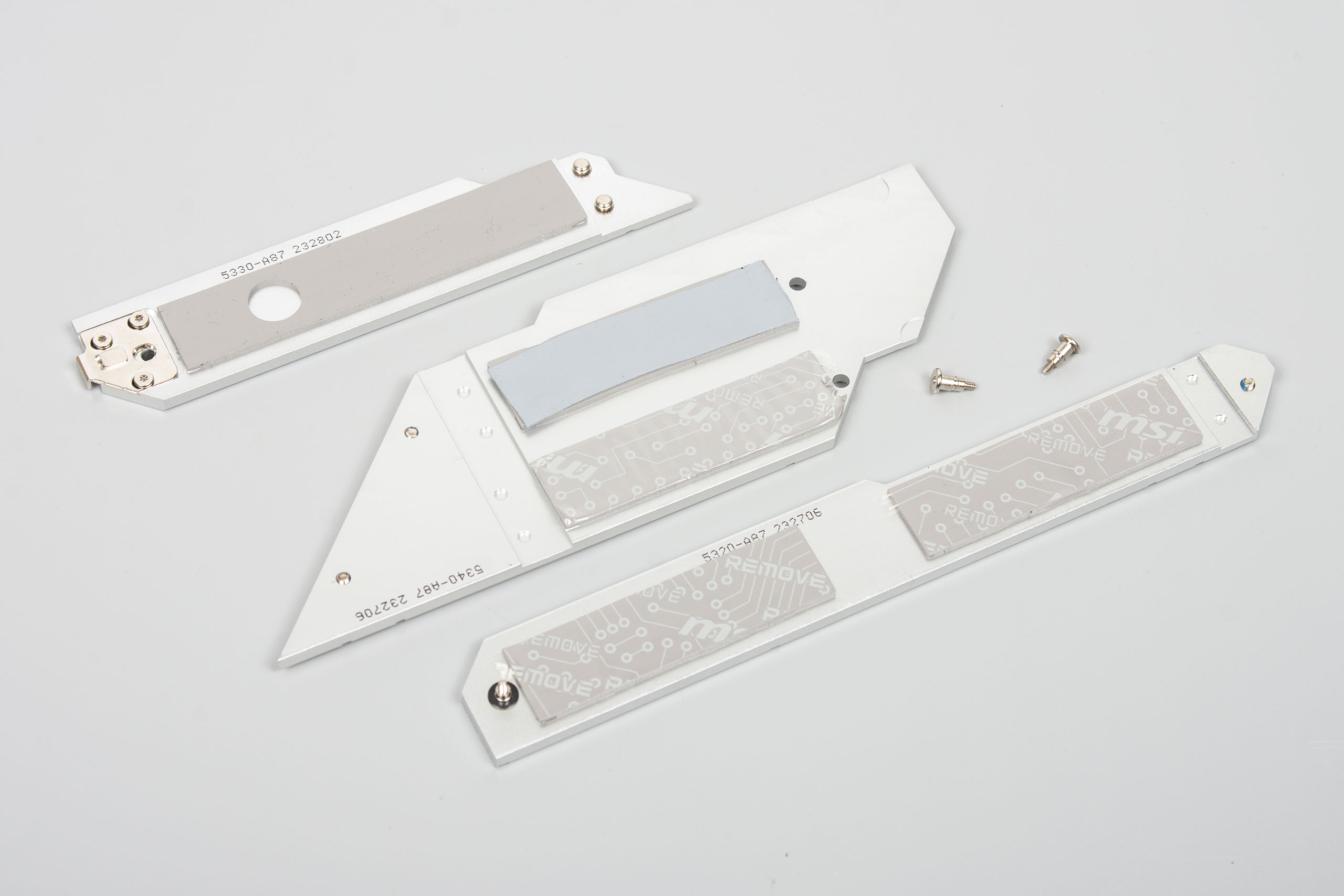

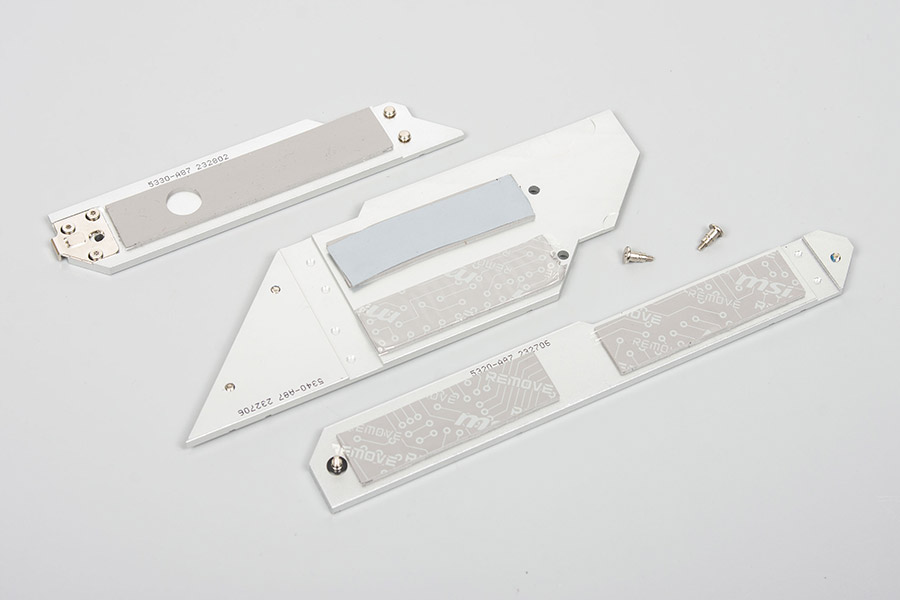

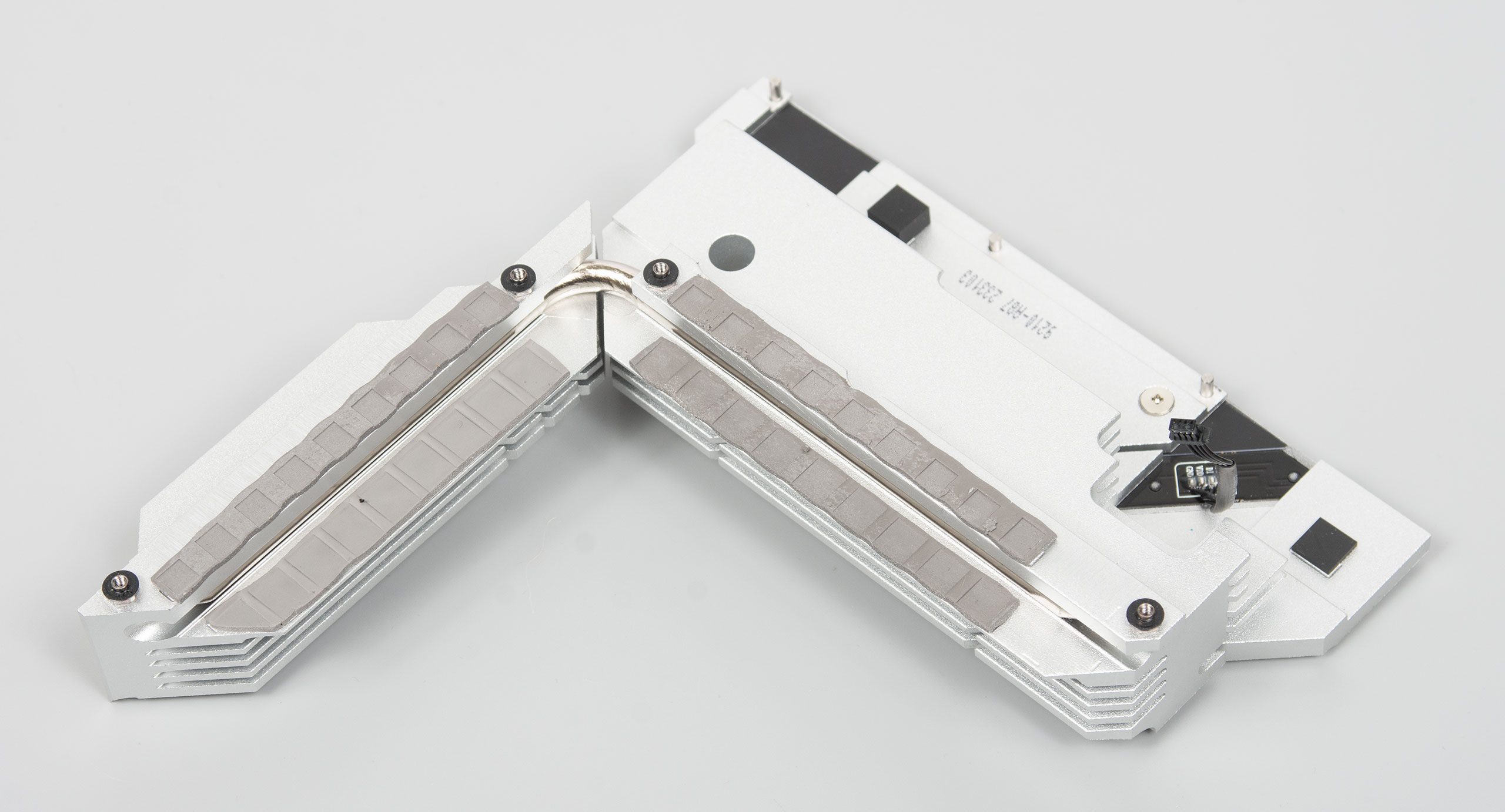

Ось так виглядають радіатори системи охолодження накопичувачів M.2:

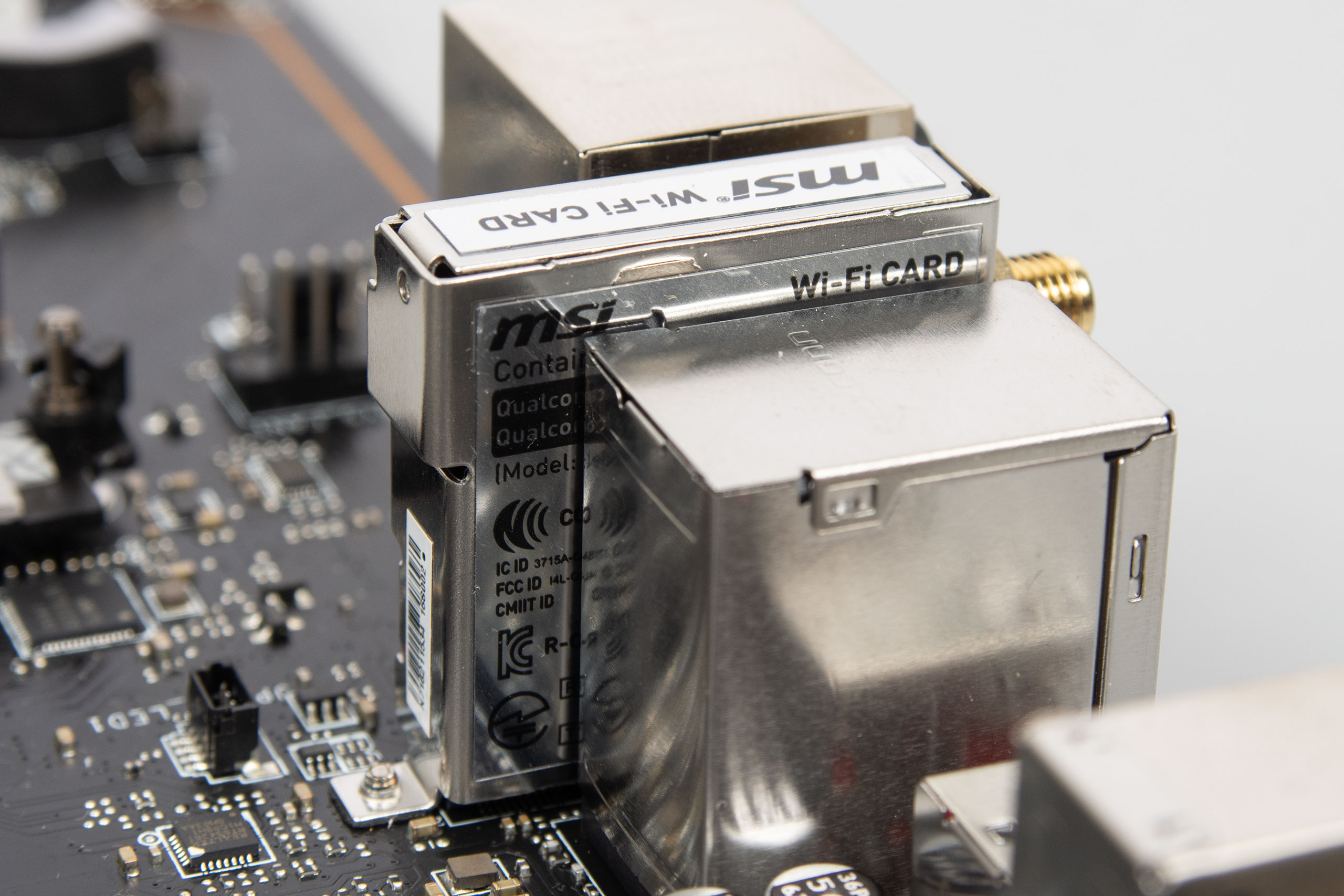

Бездротова мережа IEEE 802.11be реалізована на модулі M.2 (Key-E) Qualcomm FastConnect 7800 з підтримкою Wi-Fi 7 та Bluetooth 5.4. Традиційний дротовий 2.5G Ethernet працює на типовій мережевій карті Intel I225-V.
Зона аудіо відокремлена від основної частини текстоліту. Виробник використовує власний комплекс Audio Boost 5 на базі Realtek ALC4080.

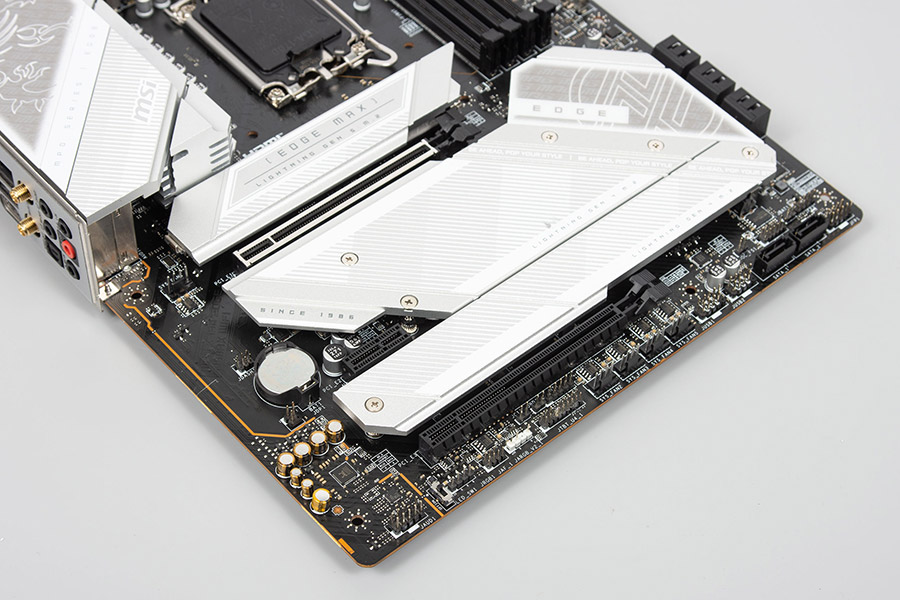

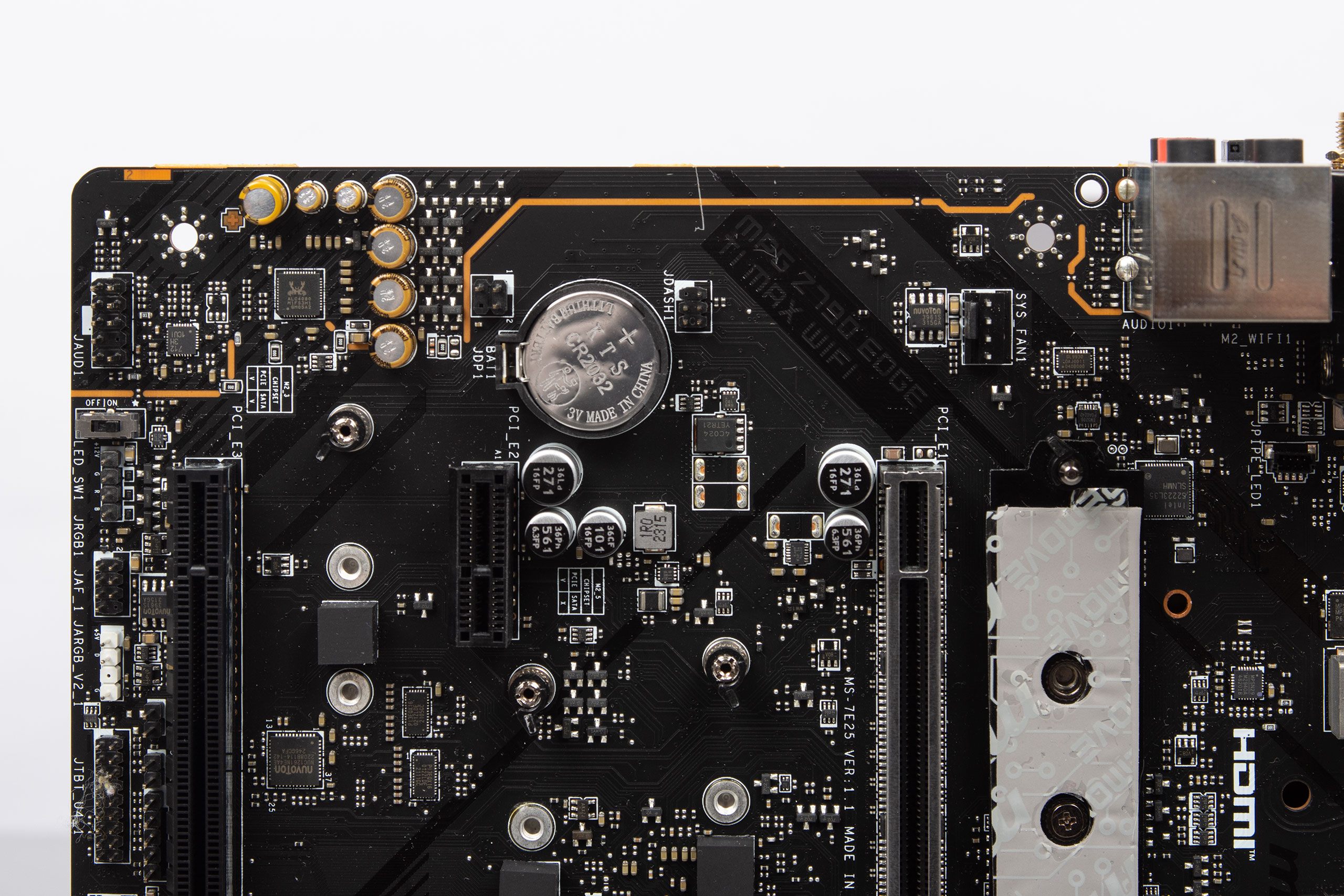

В типовому місці під зоною I/O присутній конектор вентилятора. CMOS-батарейка має пряму доступність, її розташовано біля слота PCI-E 3.0 x1. Пряму доступність буде збережено при умові використання відеокарт висотою до двох слотів включно.

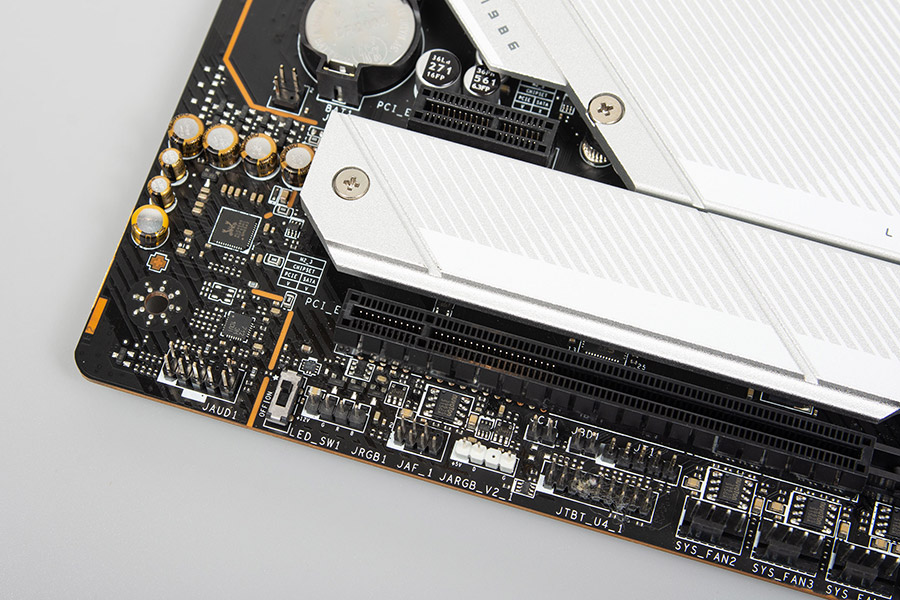

Внизу ліворуч розташовано: контактна група JDASH (для підключення MSI Tuning Controller), джампер CLEAR_CMOS, вивід HD_AUDIO, апаратний вимикач RGB, вивід JARGB_V2 (RGB 5 V), JRGB (RGB 12 V), конектор Thunderbolt 4, датчик відкриття шасі, чотири конектори вентиляторів.

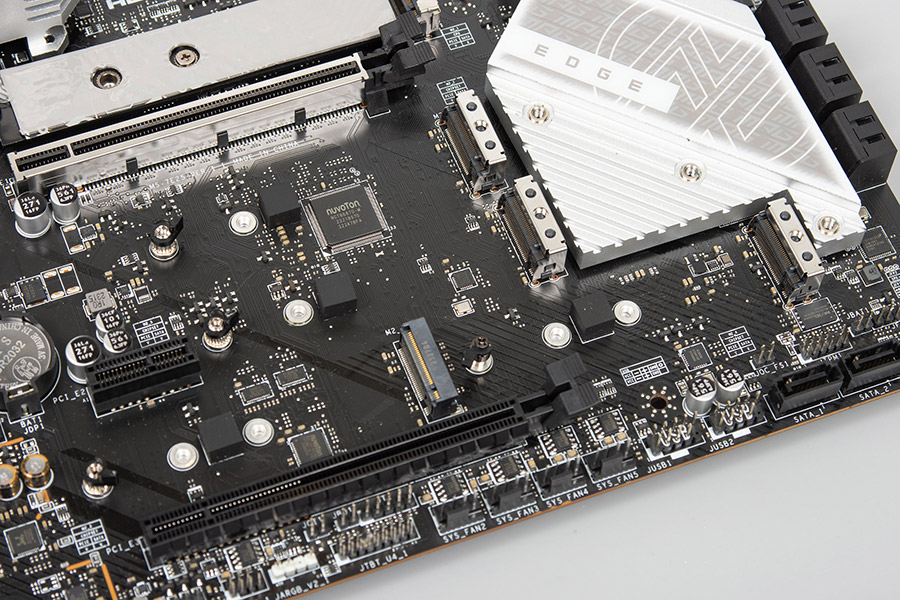

Внизу праворуч розташовано: дві контактні групи USB 2.0, два SATA-порти, конектор зовнішнього TPM, джампер Safe Boot (JOC_FS1) та традиційна контактна група FRONT_PANEL (JFP1 + JFP2).

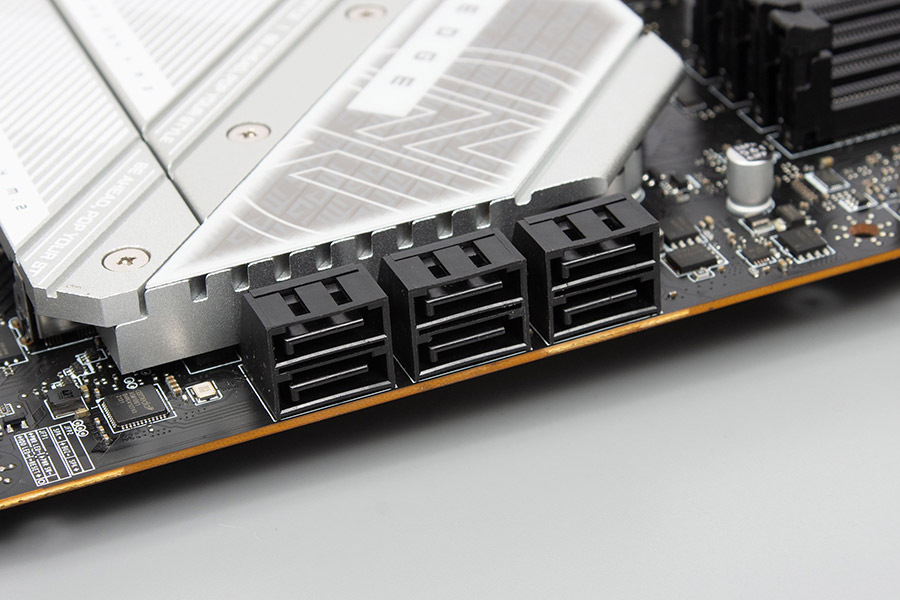

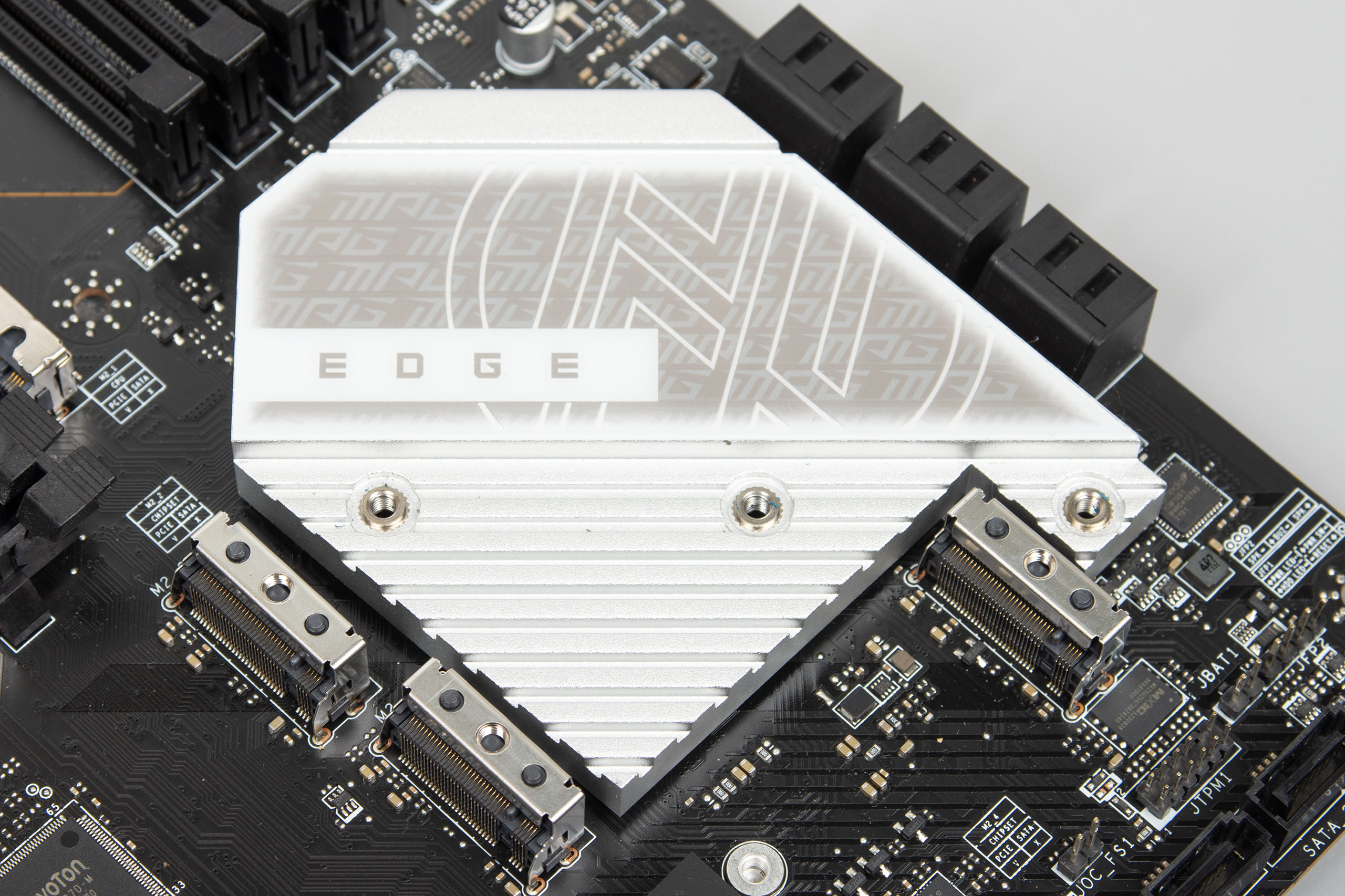

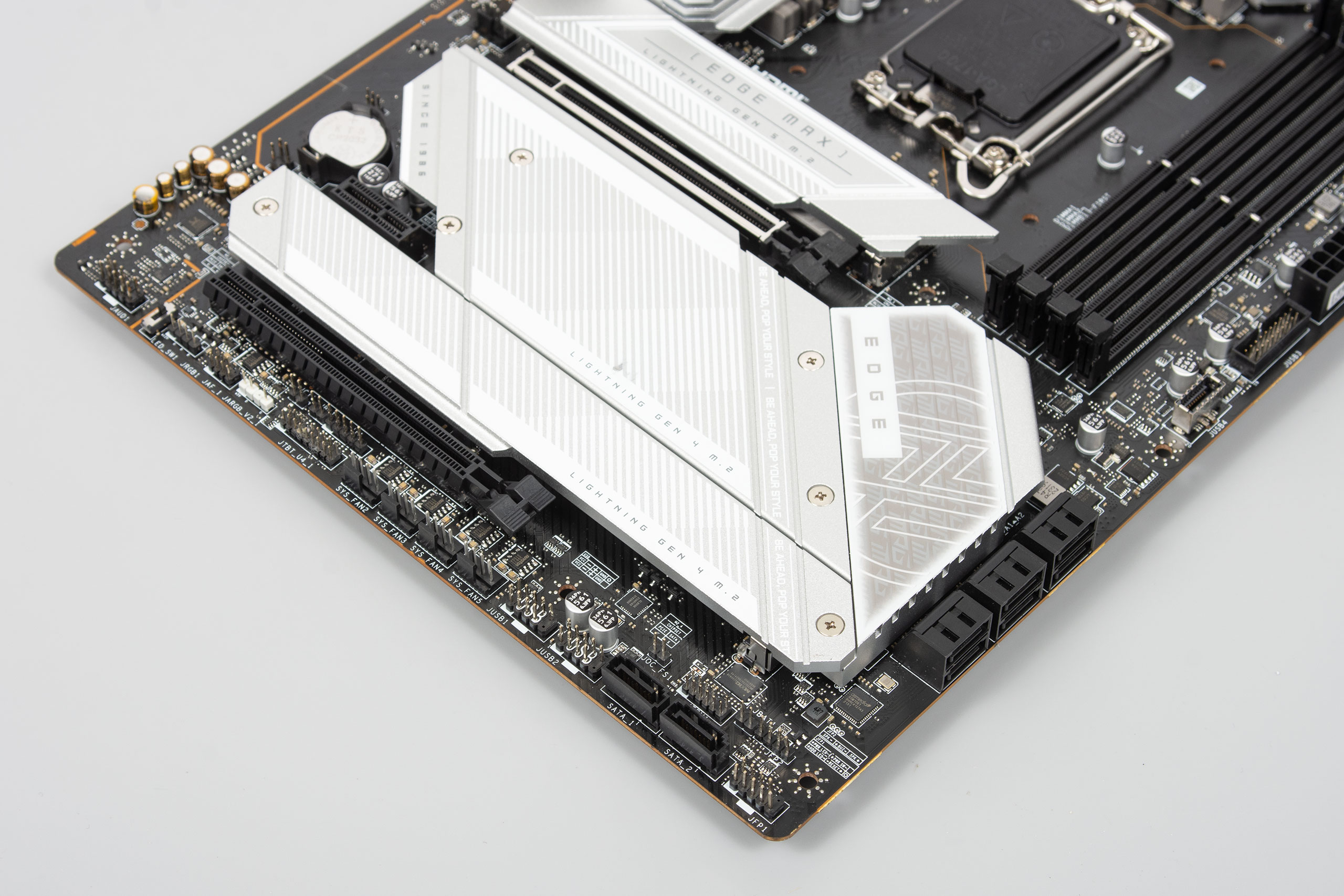

Під кутом 90 градусів розташовано шість SATA-портів. Вище праворуч є контактна група USB 3.2 Gen2 Type-C, а також USB 3.2 Gen1.

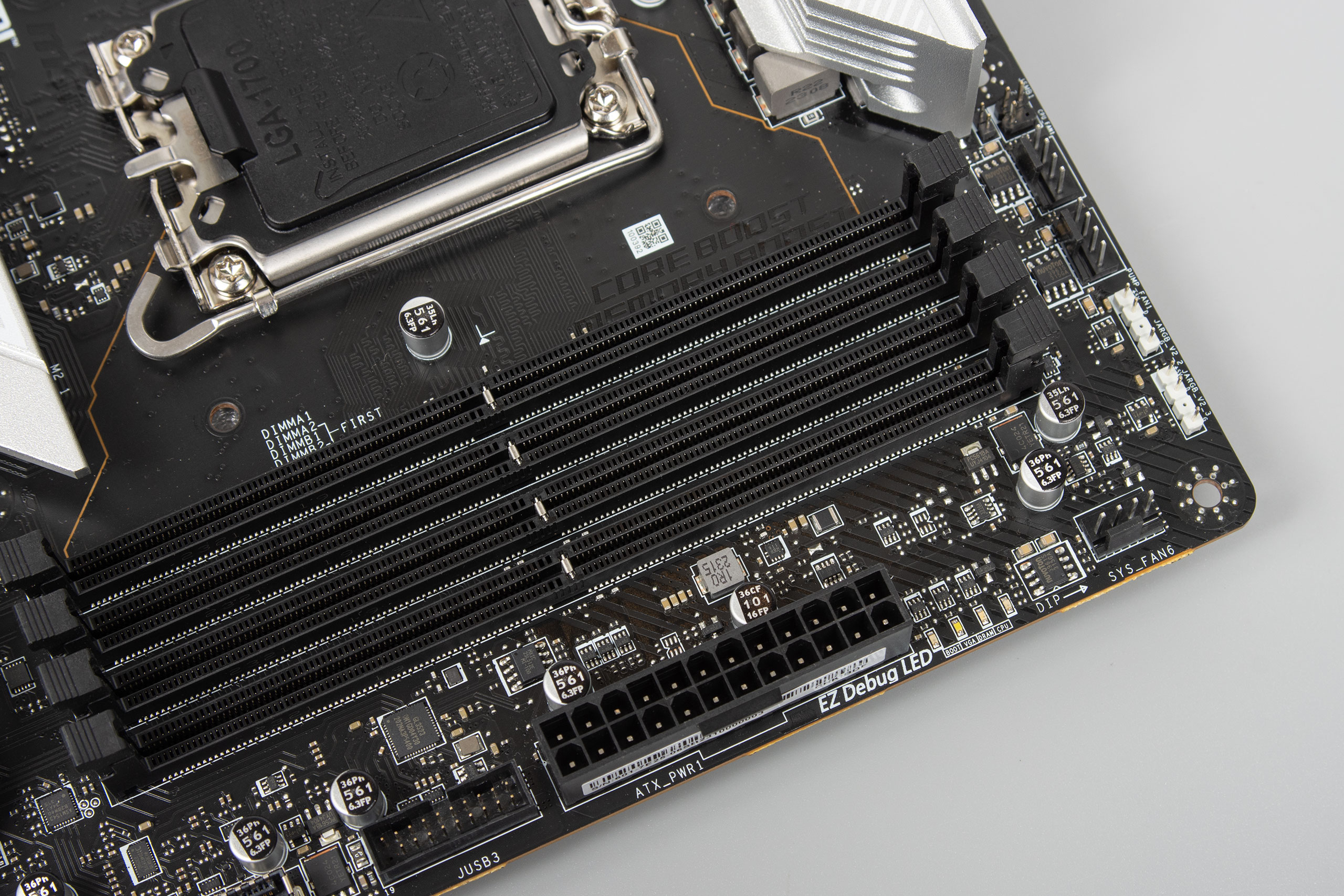

Вище знаходиться діагностична зона EZ Debug LED, три конектори вентиляторів, а також два конектори JARGB (RGB 5 V).

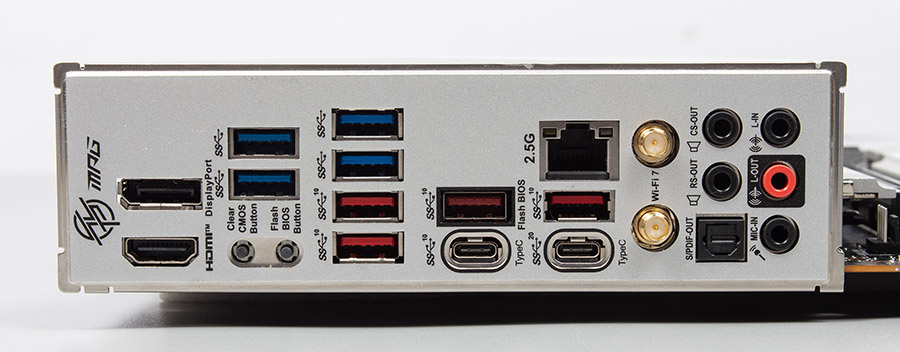

I/O-панель має встановлену заглушку, на неї виведено:
- x1 кнопка Flash BIOS Button;
- x1 кнопка CLEAR CMOS;
- x1 DisplayPort v1.4;
- x1 HDMI v2.1;
- x4 USB 3.2 Gen 1 (Type A);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2 (Type C);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G Ethernet;
- x2 SMA (Wi-Fi);
- x1 SPDIF OUT;
- x5 Mini Jack (Line in, Line out, Mic in, CS-out, RS-out).
