Огляд та тестування материнської плати MSI MAG B760M MORTAR WIFI II для платформи Intel LGA 1700

Народні улюбленці, або просто вдалі продукти, час від часу отримують оновлені версії самих себе. «B760M Міномет» як раз попав під цю практику та отримав оновлену версію «II», яка й стане героєм цього огляду.

MSI MAG B760M MORTAR WIFI II

Характеристики

Виробник MSI
Модель MAG B760M MORTAR WIFI II
Чипсет Intel B760
Процесорний роз'єм LGA 1700
Процесори Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh)
Пам'ять 4 DIMM DDR5 SDRAM, максимум 256 ГБ:
4800-5600 МГц, 5800–7800+ (OC) МГц
Слоти PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x4 — B760
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B760
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2280) + SATA — B760
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 6x 4pin
Порти PS/2
Порти USB I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 3 x USB 3.2 Gen 2 (Type A), 4 x USB 2.0
Контактні групи: 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти), 1 x USB 3.2 Gen 2 Type-C (1 порт)
Serial ATA 4 x SATA 6 Гбіт/с (B760)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Вбудований звук Realtek ALC897
S/PDIF +
Мережеві можливості 1 x Realtek RTL8125BG (2.5 Gigabit Ethernet)
1 x Intel Wi-Fi 6E AX211 160 MHz (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax, Bluetooth 5.3)
COM
RGB 2 x Addressable Gen 2 (JARGB_V2)
1 x RGB LED connector (JRGB)
LED RGB Header 3
TPM +
Формфактор mATX
Розміри, мм 244 x 244
Додаткові функції Lightning Gen 5, M.2 Shield Frozr, PCI-E Steel Armor, Frozr AI Cooling, Lightning USB 20G, 2.5G Network Solution, Wi-Fi 6E, Core Boost, Audio Boost
Вартість, грн 8 999


Комплект постачання

Материнська плата поставляється в невеликій коробці з фірмовою поліграфією серії MAG.

MSI MAG B760M MORTAR WIFI II

На зворотній стороні розташовуються ключові особливості плати, специфікації, структура I/O-панелі, фото зовнішнього вигляду.

MSI MAG B760M MORTAR WIFI II

В коробці передбачено таку комплектацію:

  • інструкція та умови гарантії;
  • комплект наліпок;
  • EZ M.2 clip для кріплення накопичувача M.2;
  • один чорний SATA-кабель з металевою клямкою (кутовий роз’єм);
  • магнітна антена Wi-Fi;
  • кабель Front Panel.

MSI MAG B760M MORTAR WIFI II

Зовнішній вигляд

MSI MAG B760M MORTAR WIFI II виглядає практичною та не має якихось крикливих елементів дизайну. RGB-підсвітка передбачена як можливість розширення через відповідні контактні групи, власної підсвітки материнська плата не має. Один з радіаторів VRM збільшено до зони I/O-панелі.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

Ось так виглядає плата «без зайвостей»:

MSI MAG B760M MORTAR WIFI II

Слоти оперативної пам’яті споряджені засувками лише з однієї сторони. VRM охолоджується двома окремими радіаторами. Вони фіксуються на гвинтах, а їх контакт з силовими елементами відбувається через термопрокладки.

MSI MAG B760M MORTAR WIFI II

Чипсет має охолодження у виді цільного радіатора. Контакт з кристалом відбувається через термопрокладку, а фіксується конструкція на двох гвинтах по діагоналі.

MSI MAG B760M MORTAR WIFI II

Елементи системи охолодження в розборі:

MSI MAG B760M MORTAR WIFI II

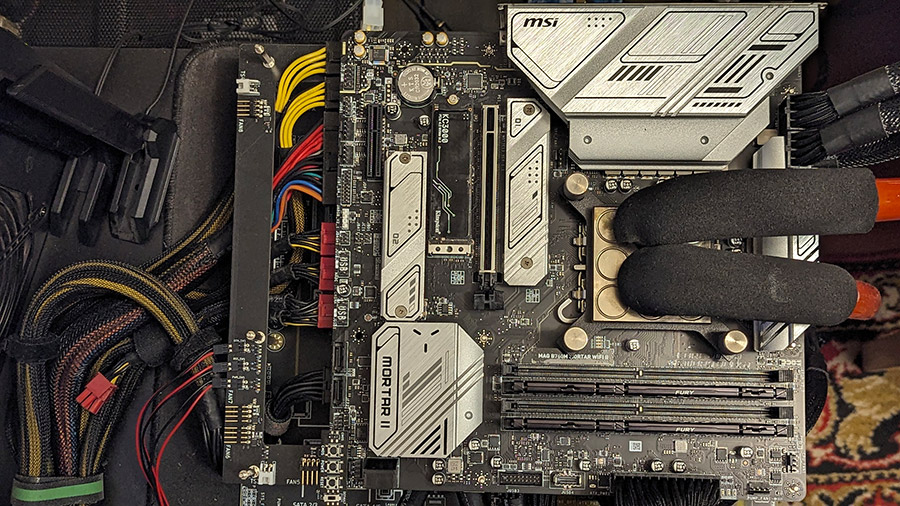

Перетворювач напруги живлення має конструкцію 12+1+1. Процесорна група керується ШІМ-контролером Renesas RAA229132, її набрано 13 силовими елементами (один зарезервовано за IGP) RAA220075R0, які розраховані на 75 А. Вузол VCCIO керується ШІМ Monolithic Power Systems M2940A та виконаний на одному силовому елементі MPS MP87670 (розрахований на 70 А). Живлення процесора забезпечується двома конекторами EPS12V.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

Материнська плата може прийняти на борт до трьох накопичувачів M.2, два з яких будуть забезпечені відводом тепла за допомогою радіаторів. Всі вони працюють на шині PCI Express 4.0. Схема підключення така:

  • M.2_1 підтримує формфактори 2242/2260/2280, під’єднано до CPU;
  • M.2_2 підтримує формфактори 2260/2280, під’єднано до B760;
  • M.2_3 підтримує тільки формфактор 2280, під’єднано до B760, також є підтримка M.2 SATA.
MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

Зона аудіо відокремлена від основної частини текстоліту плати. Використовується кодек Realtek ALC897.

MSI MAG B760M MORTAR WIFI II

Мережа 2.5G Ethernet реалізована на контролері Realtek RTL8125. Бездротова мережа Wi-Fi 6E та Bluetooth 5.3 працюють на базі Intel AX211 (160 MHz).

MSI MAG B760M MORTAR WIFI II

Батарейка CMOS знаходиться на достатній відстані, щоби не бути перекритою відеокартами товщиною у два слоти включно. У випадку використання габаритніших зберегти пряму доступність не вдасться. Біля зони I/O є конектор вентилятора.

Знизу ліворуч можна знайти: контактну групу JAUD1 (HD_AUDIO), конектор JRGB1 (RGB 12V) та JARGB1 (RGB 5V), два конектори вентиляторів, контактну групу Thunderbolt 4, дві контактні групи USB 2.0, датчик відкриття шасі JCI1, JBAT1 (CLEAR CMOS), контактну групу JDASH1.

MSI MAG B760M MORTAR WIFI II

Знизу праворуч розташувались два роз’єми SATA, контактна група TPM, конектор вентилятора, а також контактна група FRONT_PANEL.

MSI MAG B760M MORTAR WIFI II

Під кутом 90 градусів виведено ще два роз’єми SATA. Вище розташовано контактні групи USB 3.2 Gen 2 (Type C) та USB 3.2 Gen 1.

MSI MAG B760M MORTAR WIFI II

Зверху праворуч знаходяться два конектори вентиляторів, роз'єм JARGB2 (RGB 5V), а також діагностична зона EZ Debug LED.

MSI MAG B760M MORTAR WIFI II

I/O-панель вже має встановлену заглушку, окрім традиційного тут присутня кнопка Clear CMOS. Структура наступна:

  • x4 USB 2.0;
  • x1 DisplayPort (v1.4);
  • x1 HDMI (v2.1);
  • x3 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 2.5G LAN;
  • x2 SMA (для підключення антени Wi-Fi);
  • x1 S/PDIF Out;
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

MSI MAG B760M MORTAR WIFI II

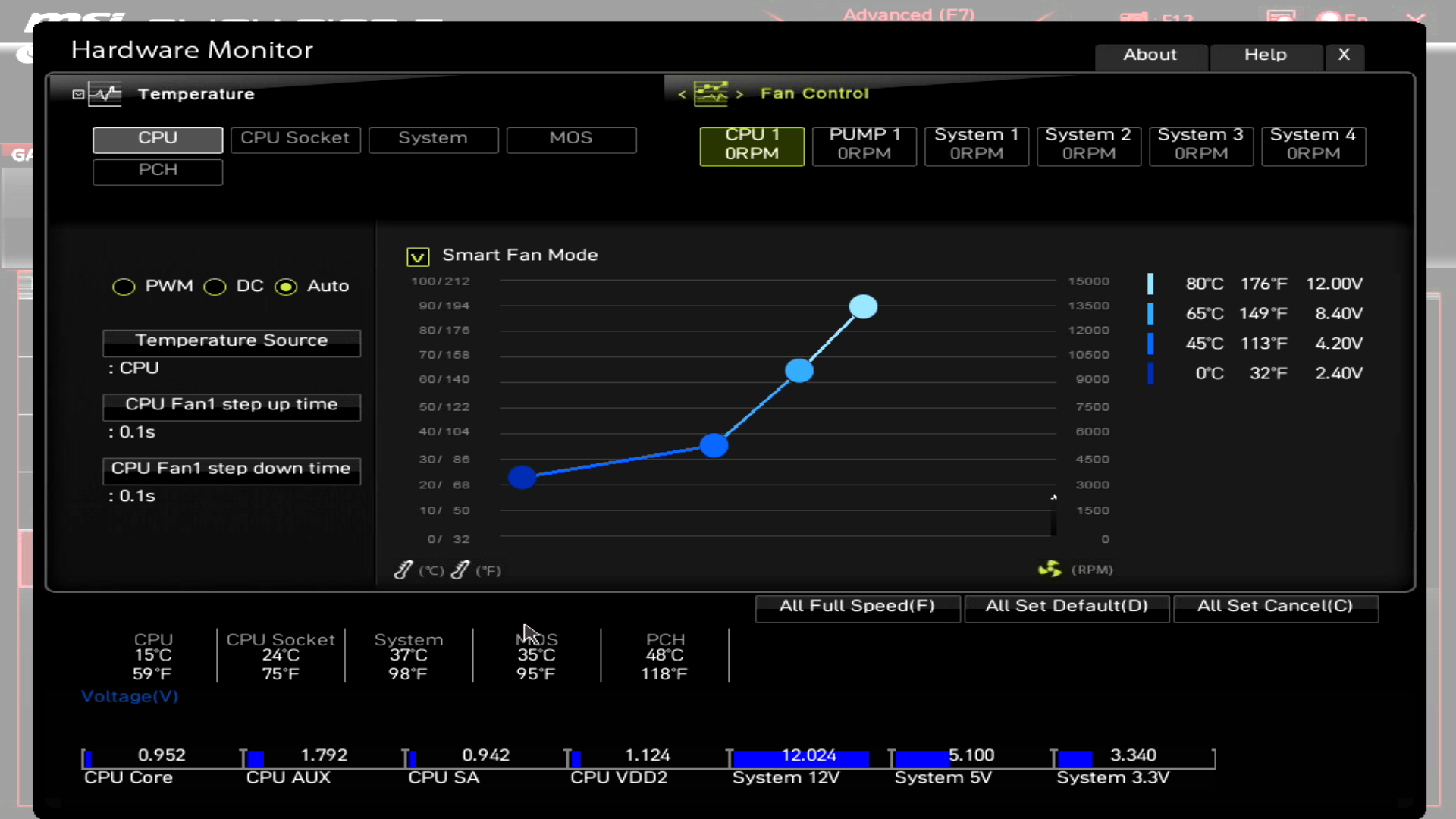

Можливості UEFI

MSI MAG B760M MORTAR WIFI II керується фірмовим MSI Click Bios 5. Є два типи відображення налаштувань материнської плати, а саме EZ Mode та Advanced Mode.

MSI MAG B760M MORTAR WIFI II

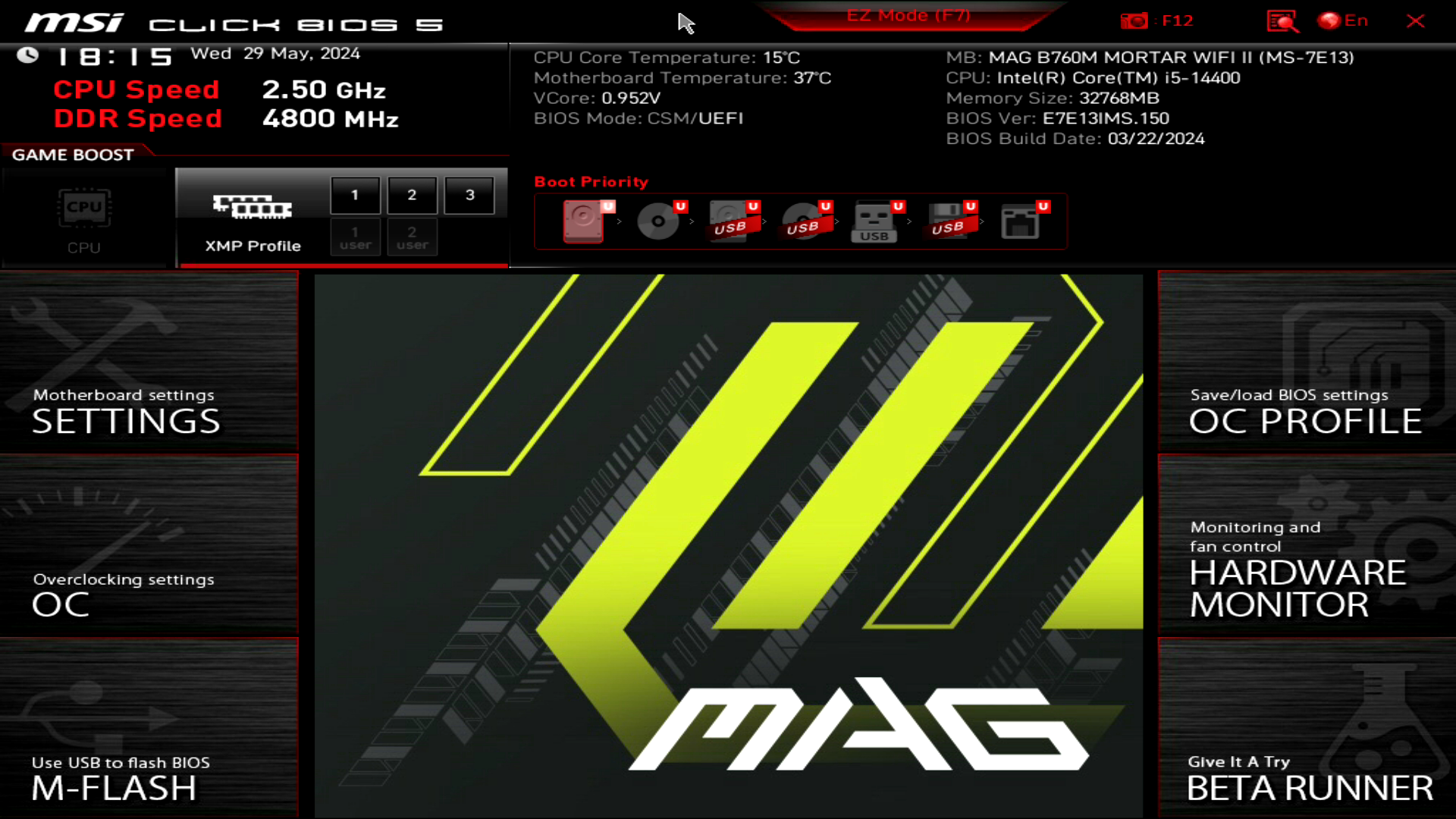

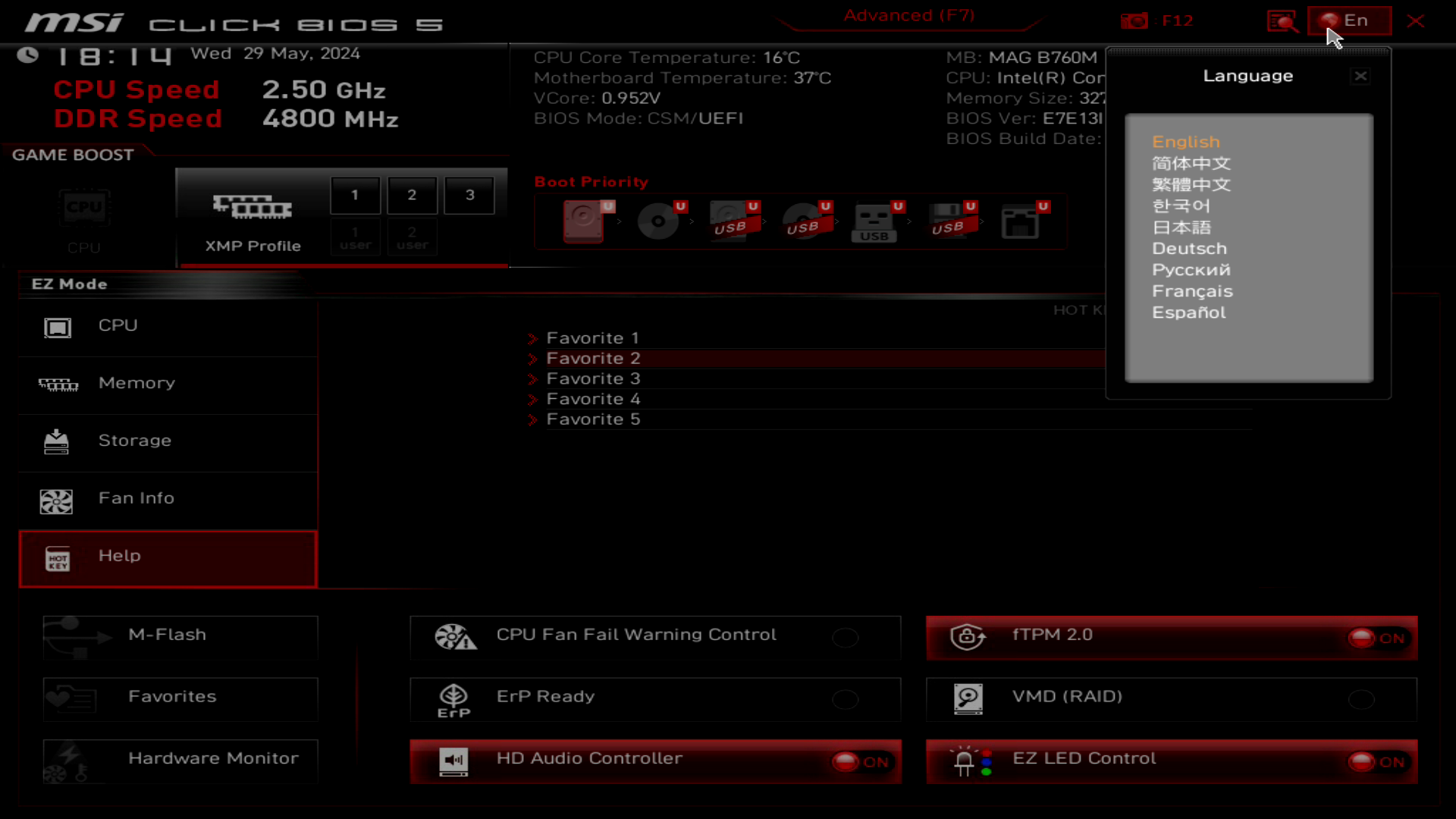

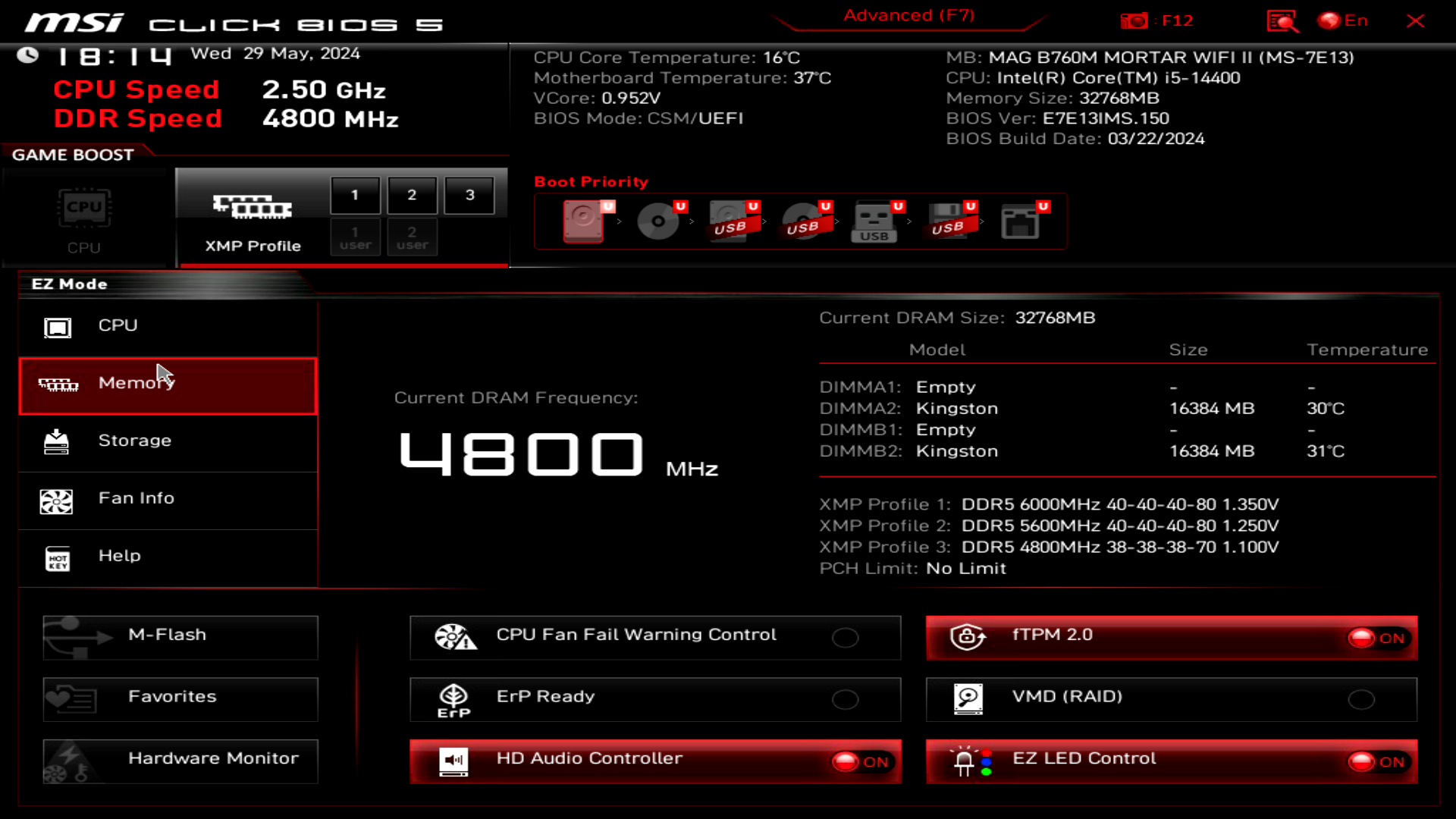

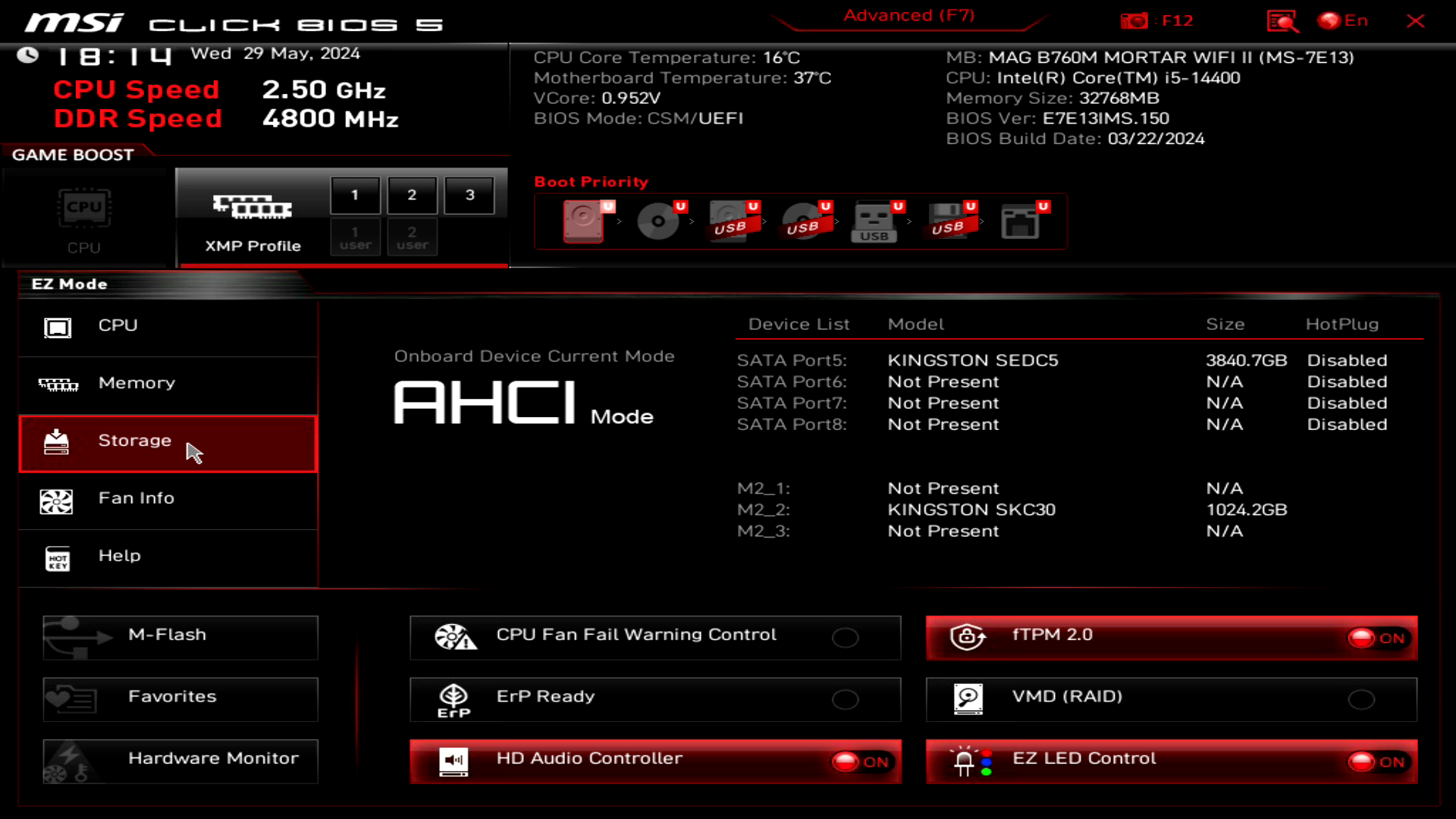

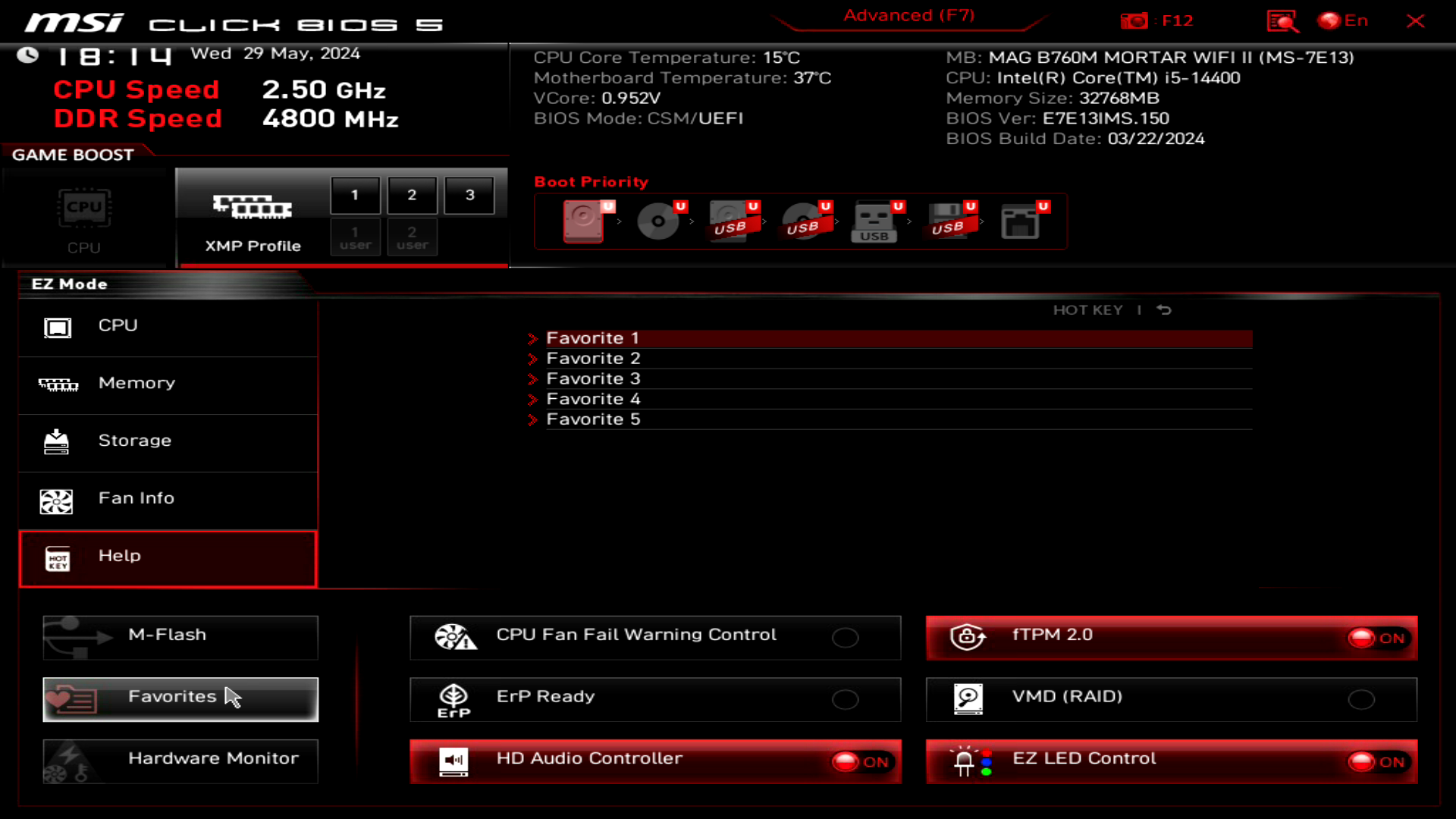

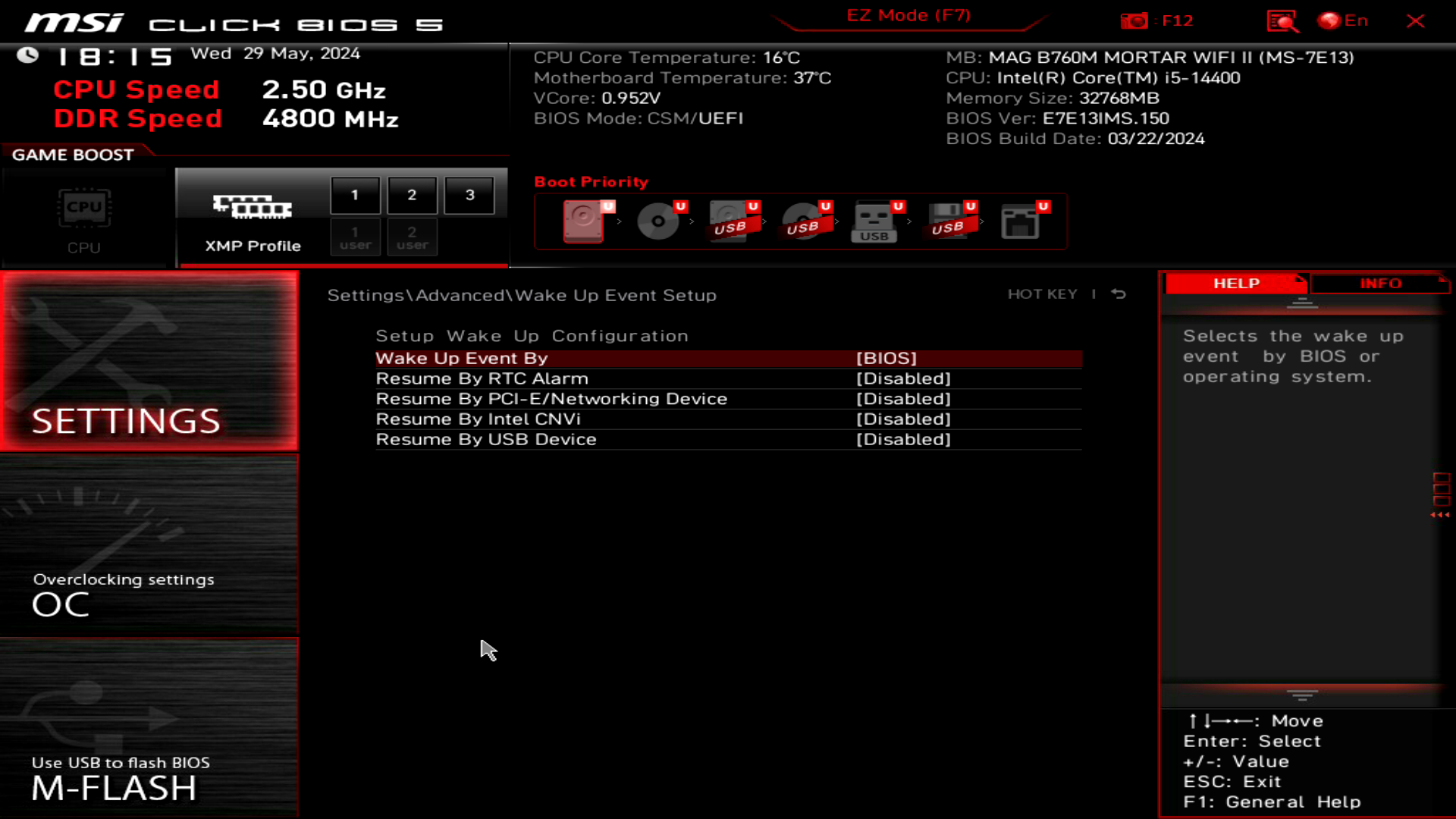

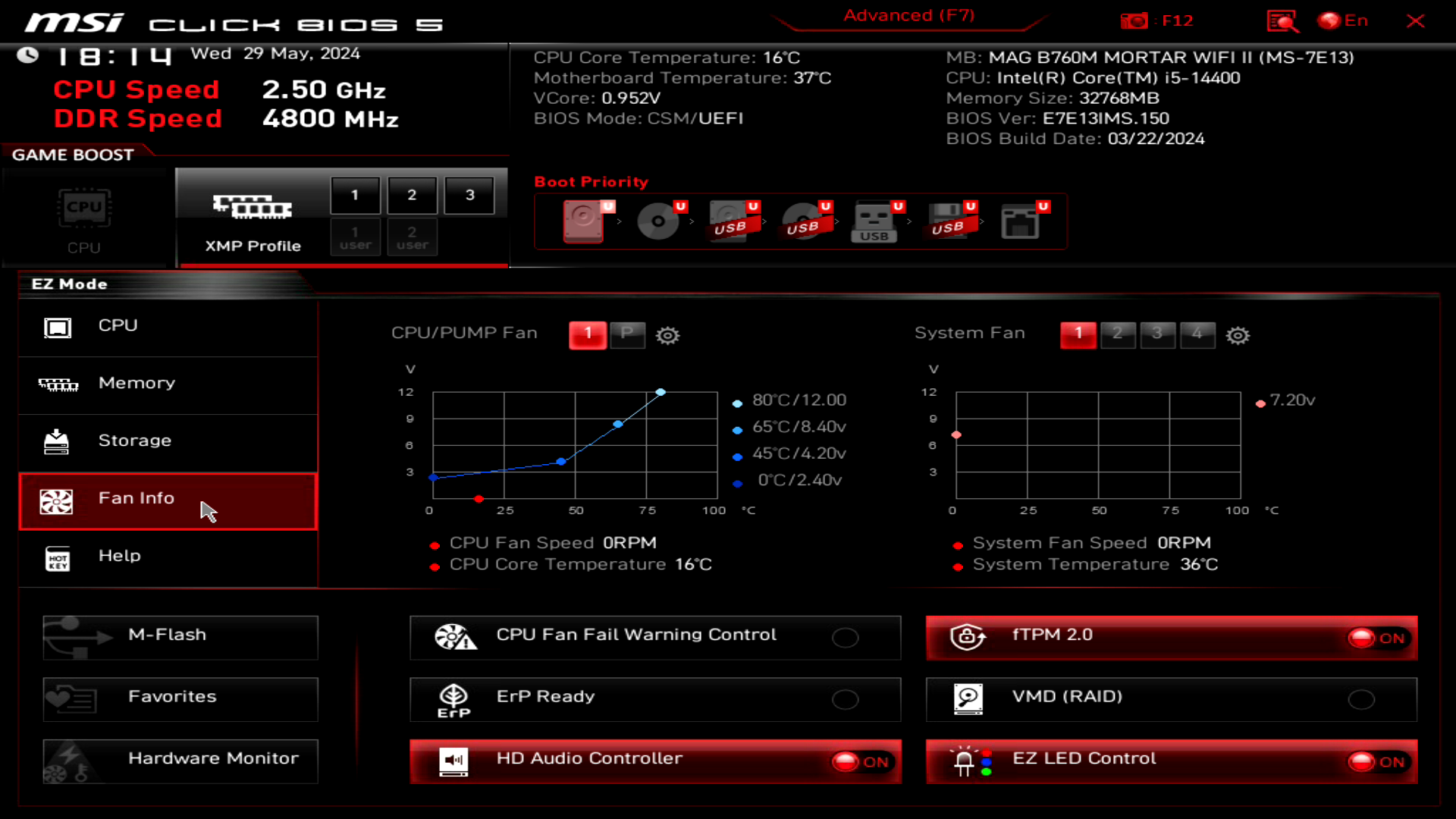

EZ Mode дає можливість отримати звіт по головних вузлах материнської плати, обрати системну мову, знайти потрібний параметр за пошуком, встановити профіль XMP, встановити пріоритет завантаження системи з накопичувачів чи мережі, налаштувати криву обертів вентиляторів, обрати режими роботи CSM/UEFI, вимкнути чи активувати ключові елементи на кшталт звукової карти. Також тут можна відкрити улюблені налаштування користувача, перезавантажитись до системи оновлення прошивки M-Flash.

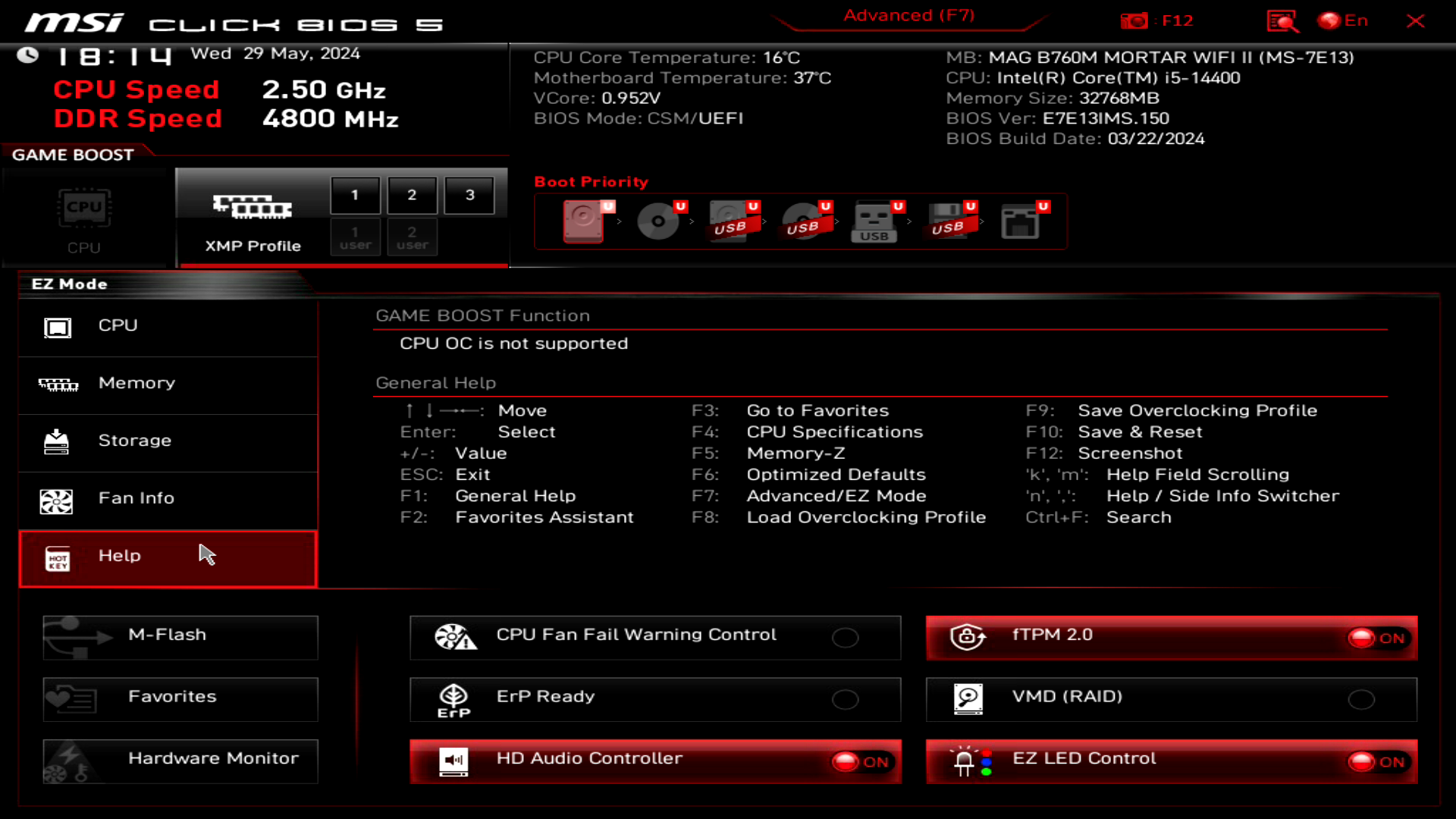

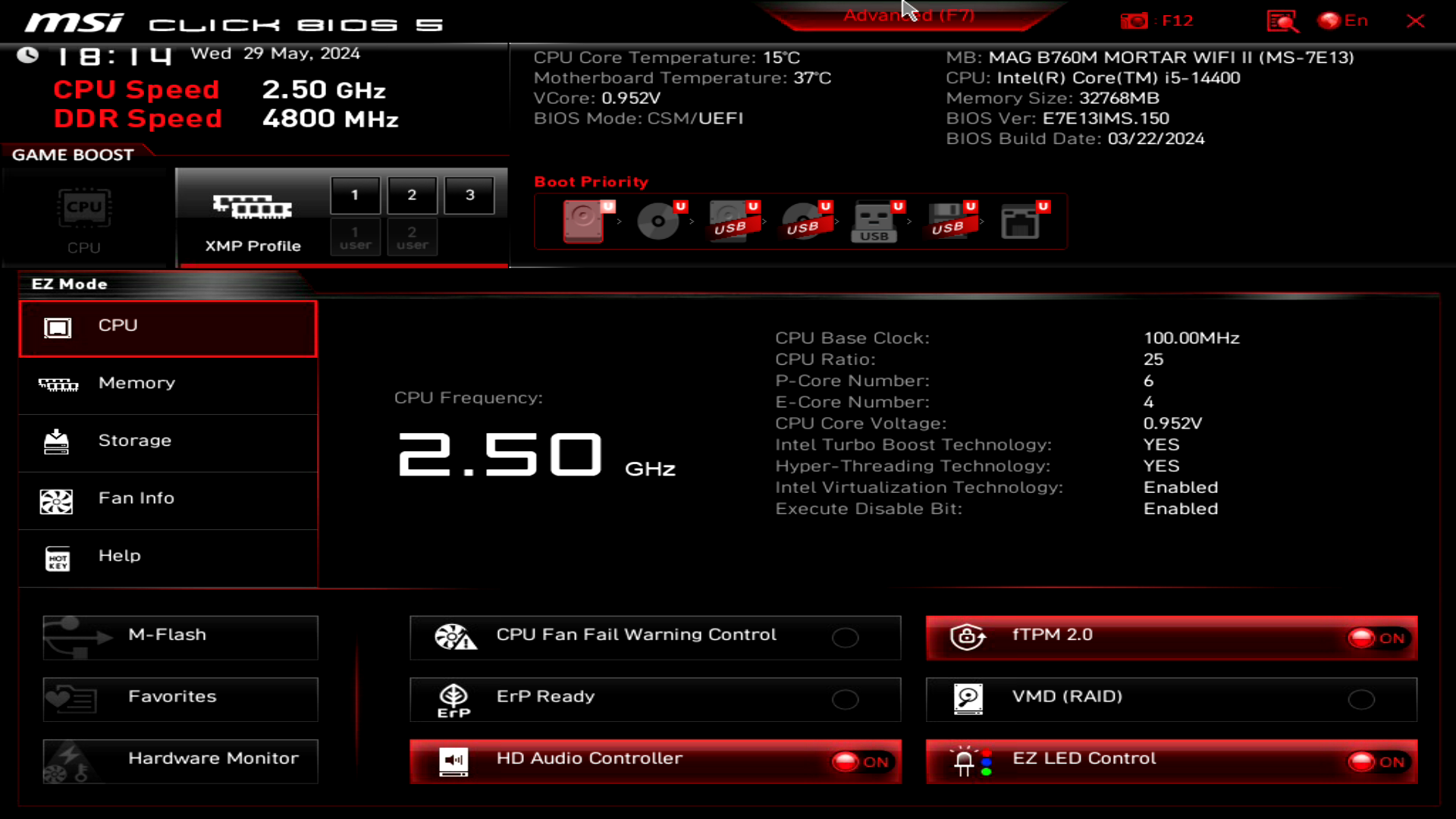

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

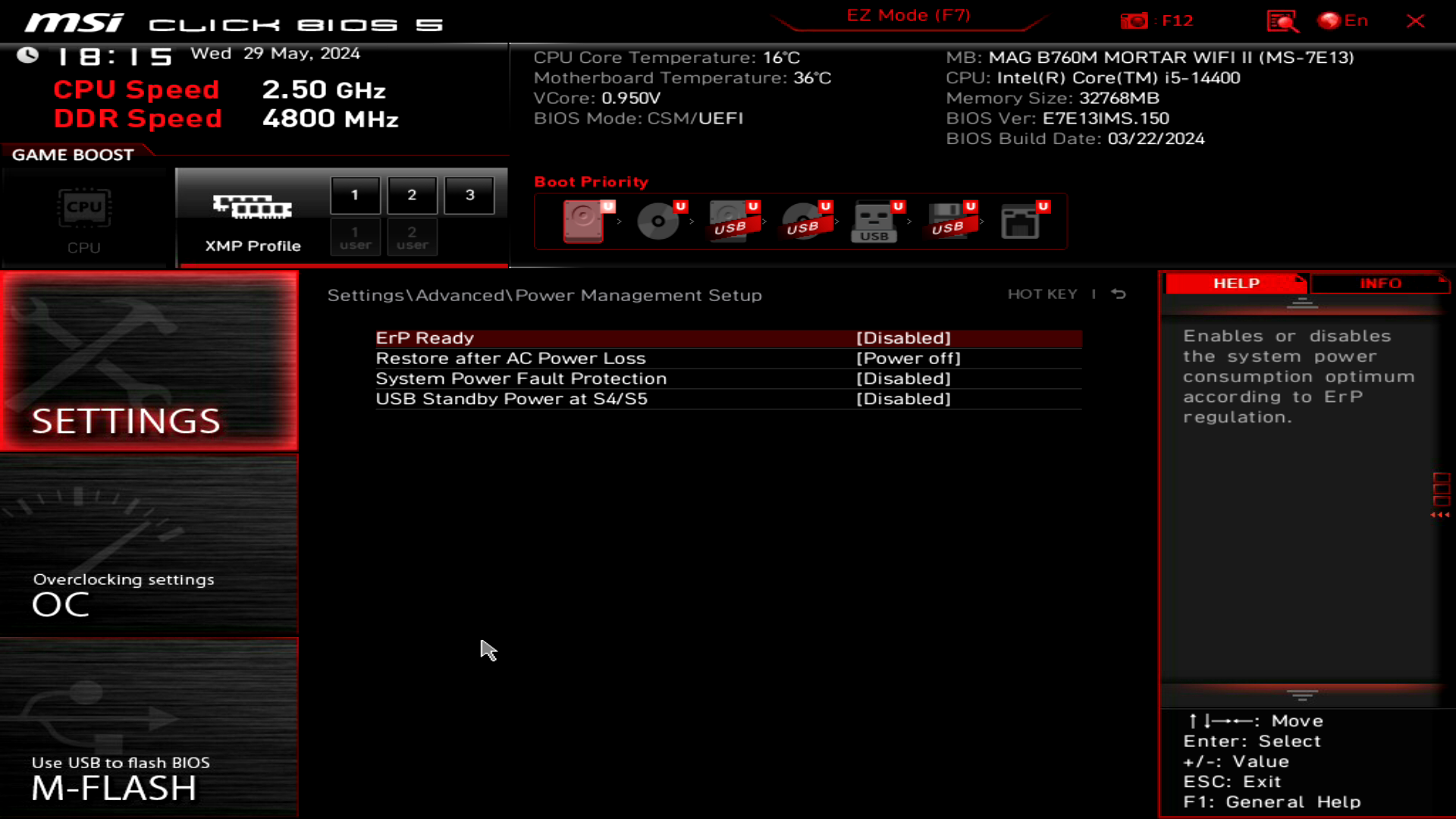

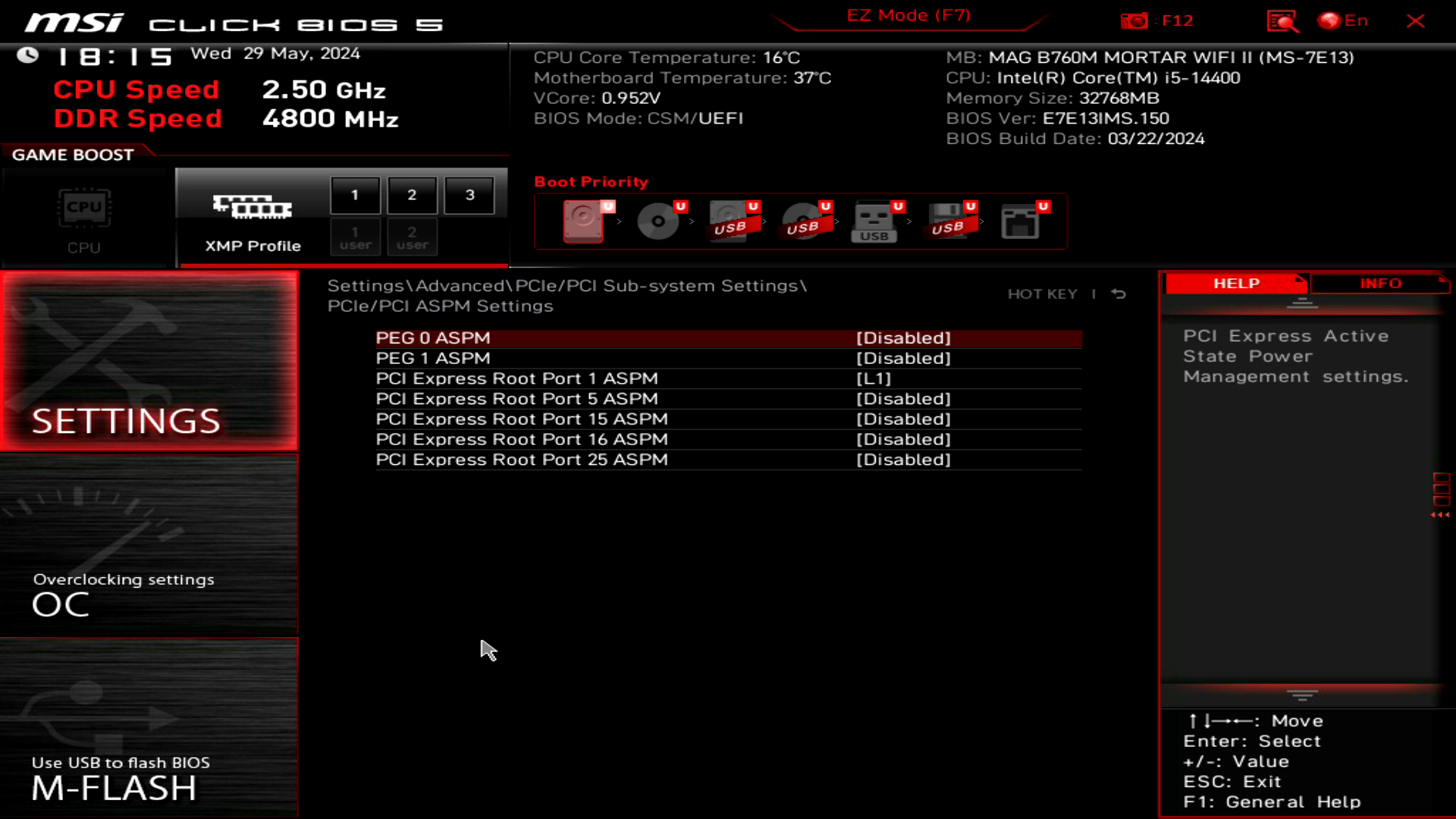

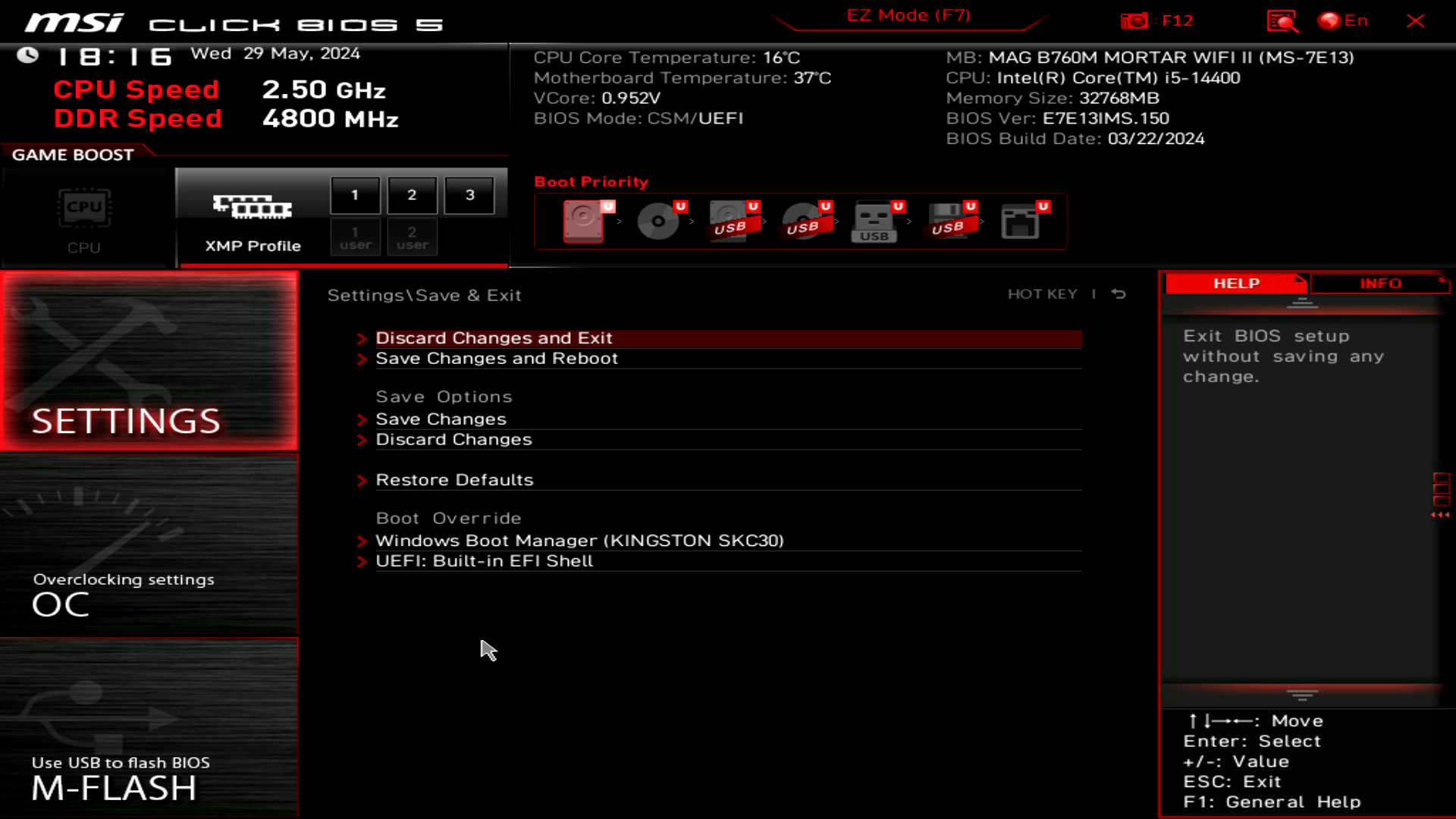

Advanced mode надає повний контроль над материнською платою. Цей екран поділено на шість секцій.

MSI MAG B760M MORTAR WIFI II

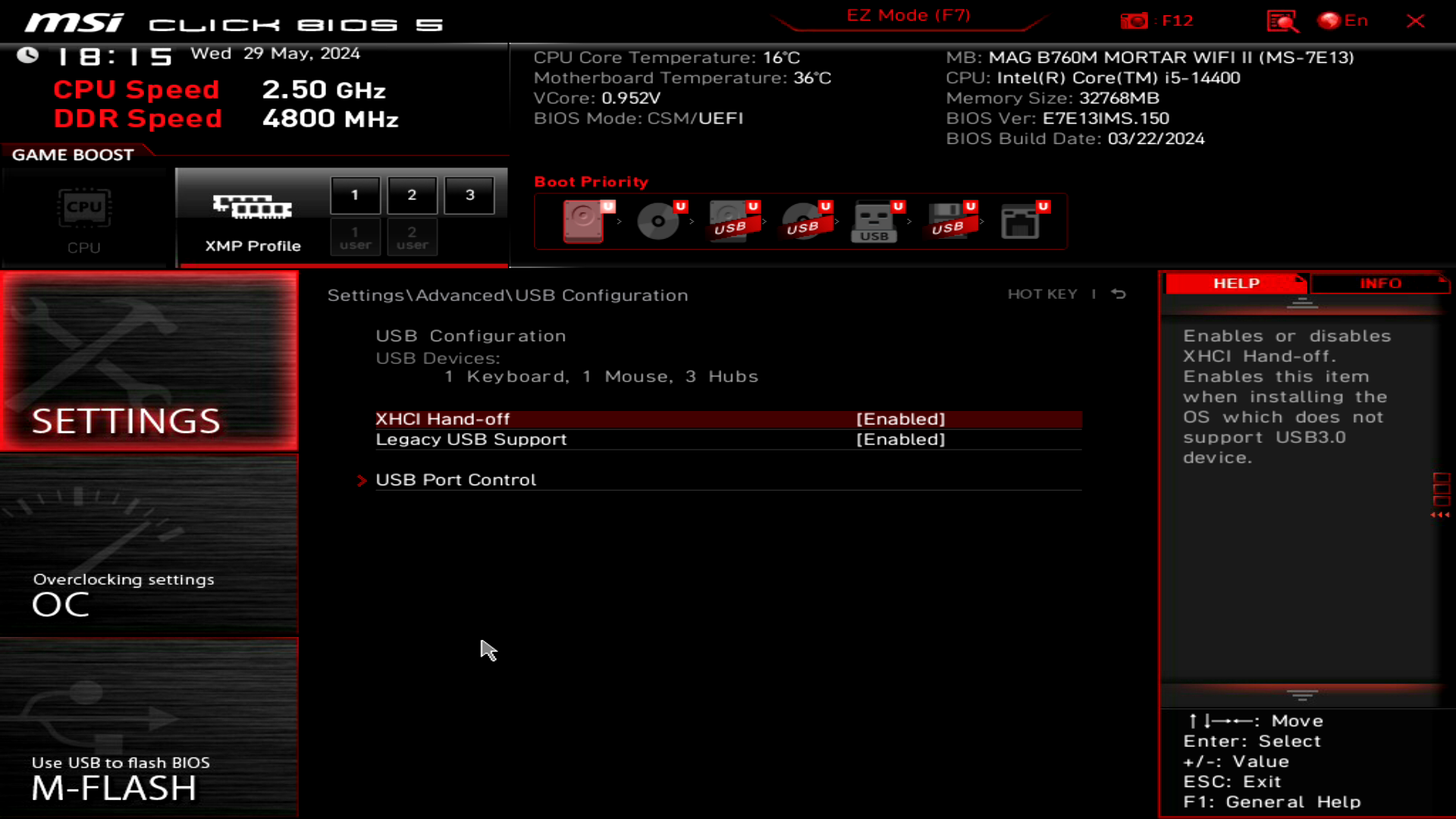

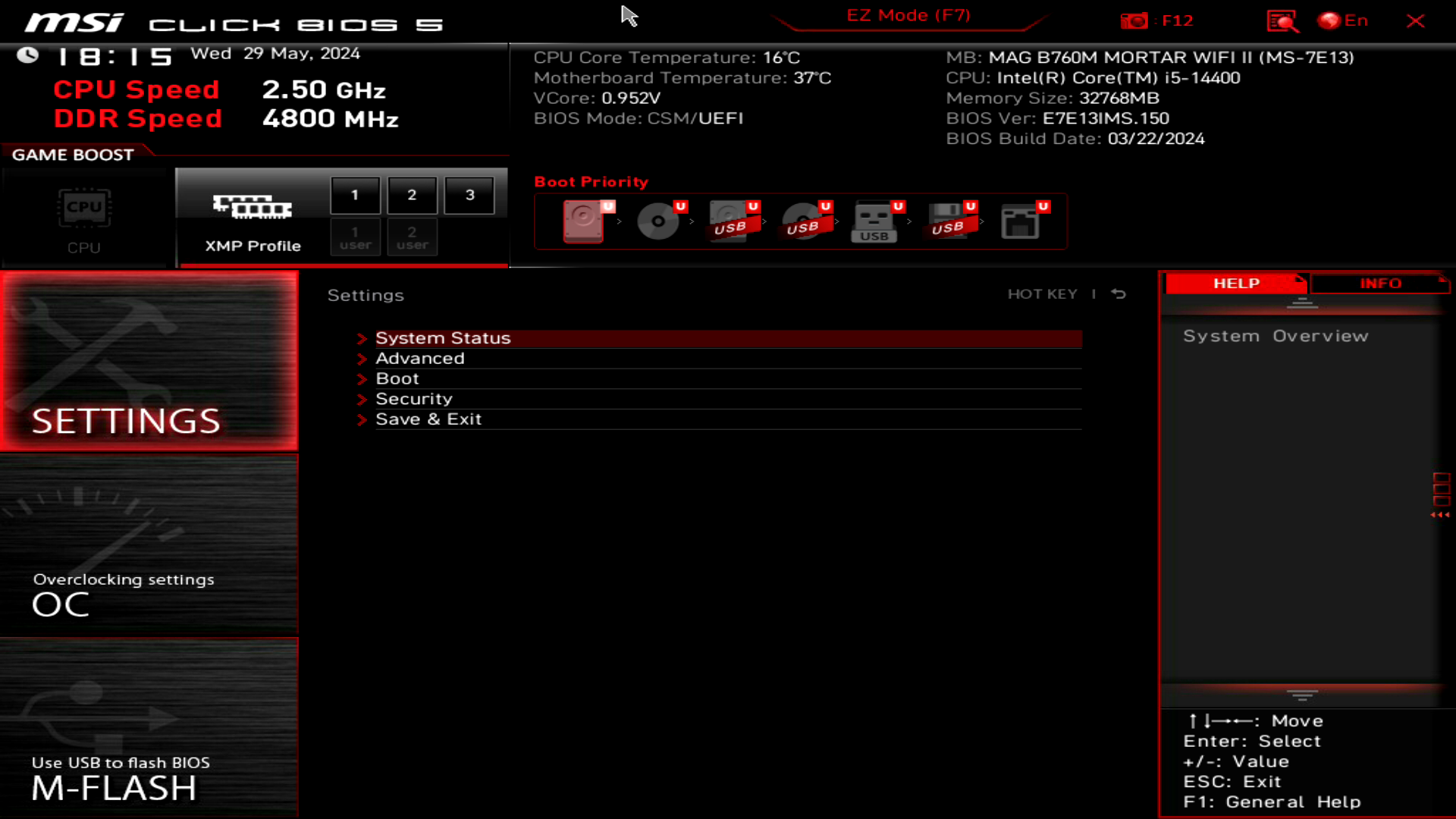

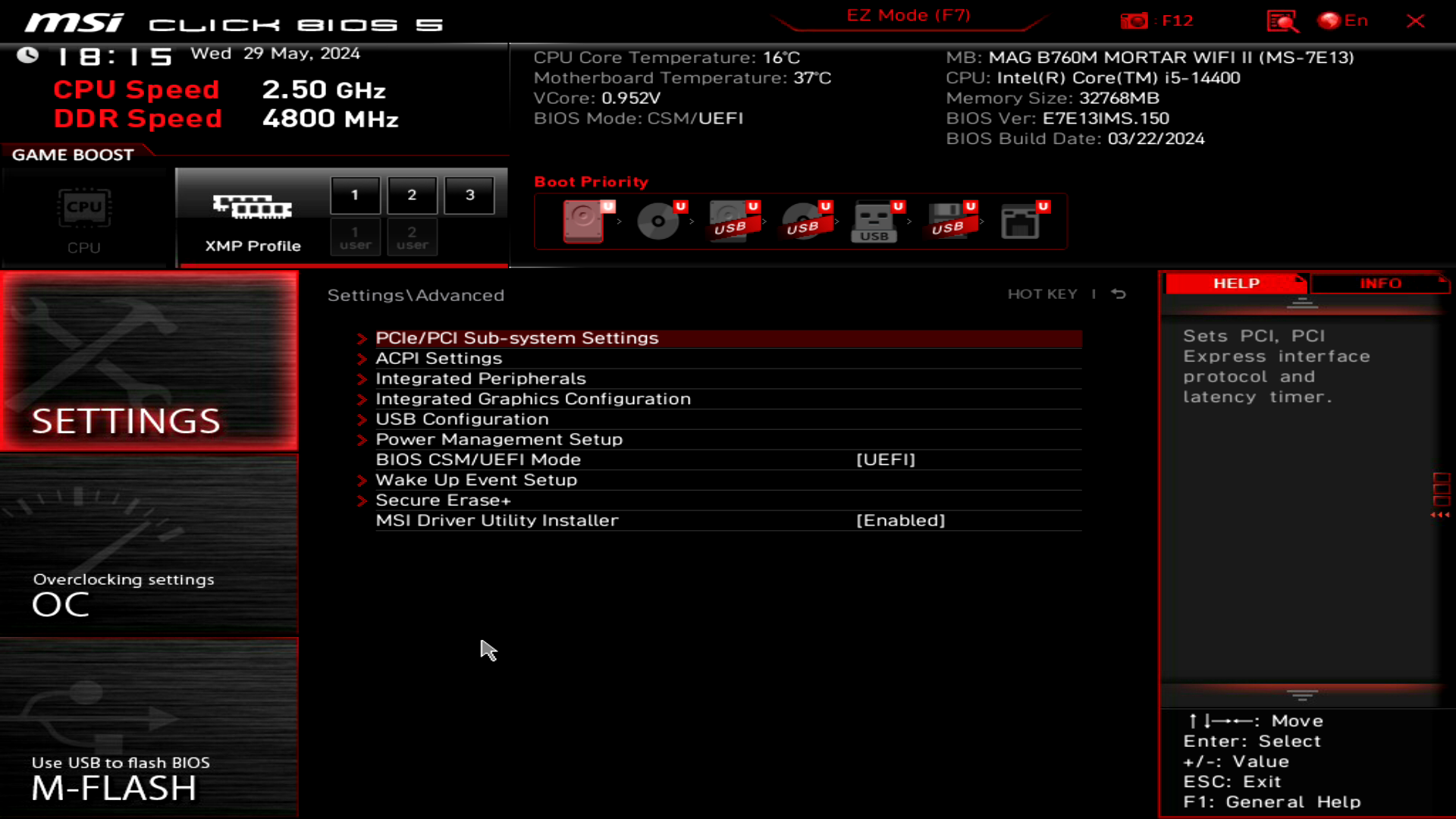

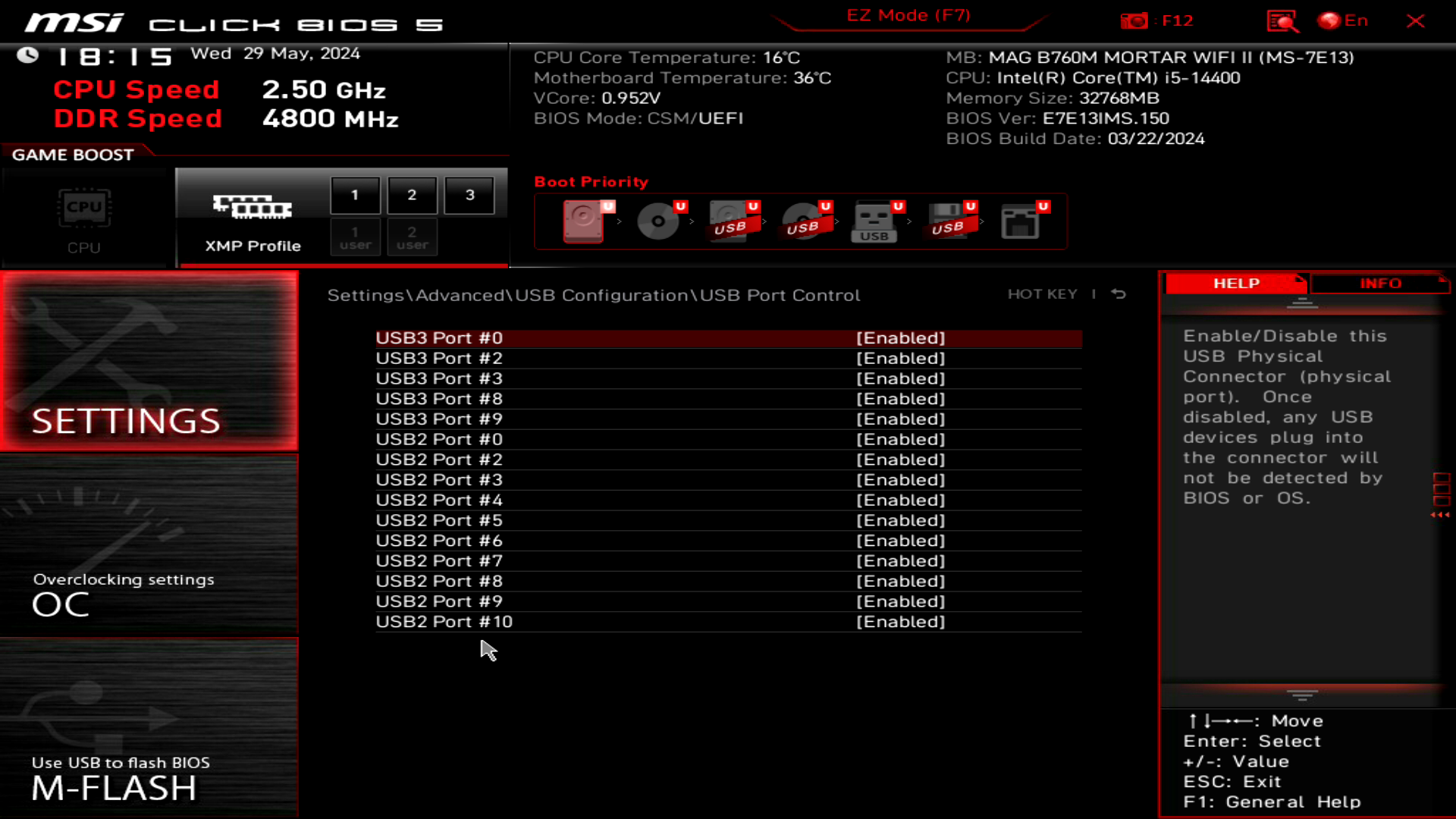

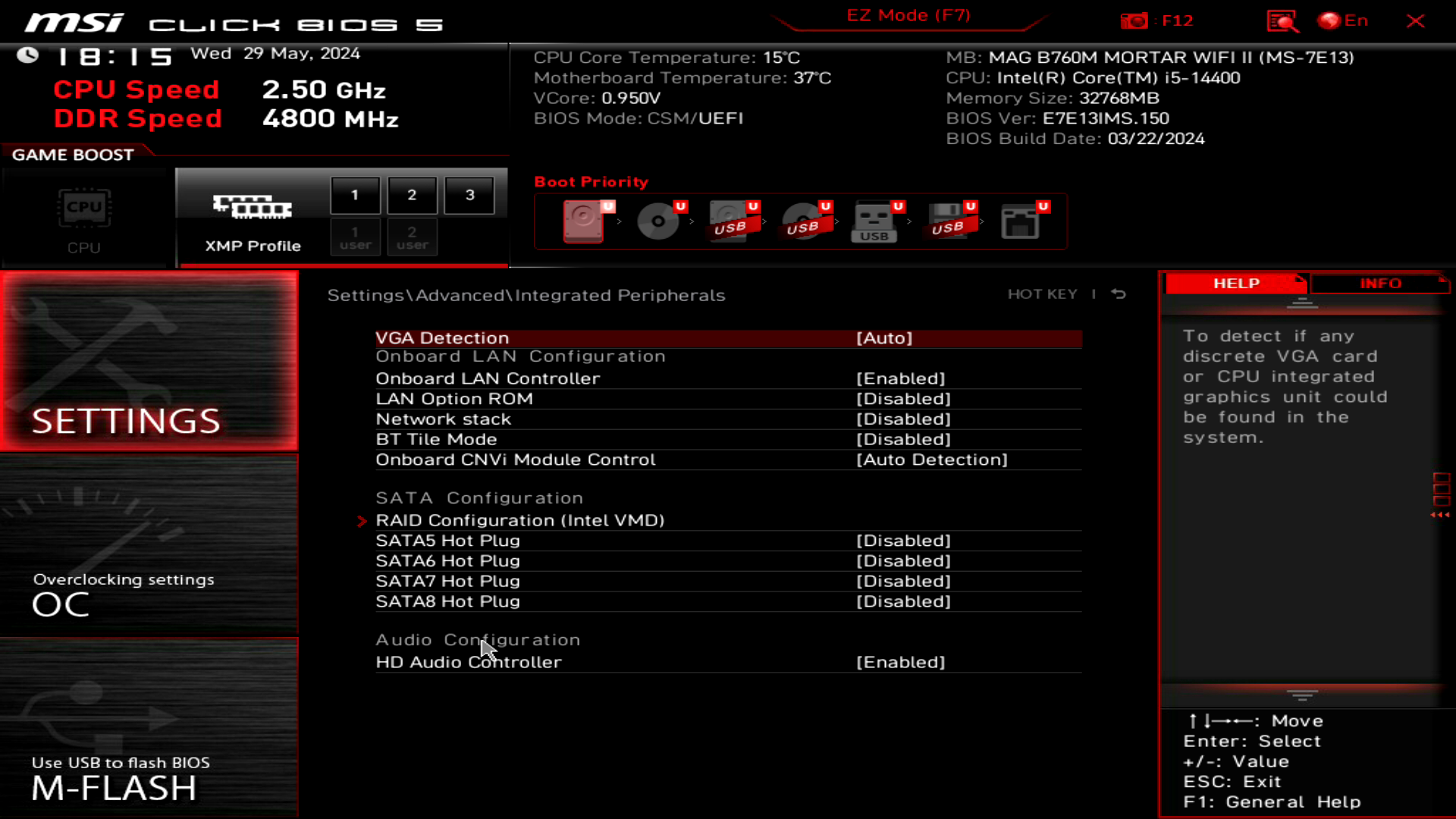

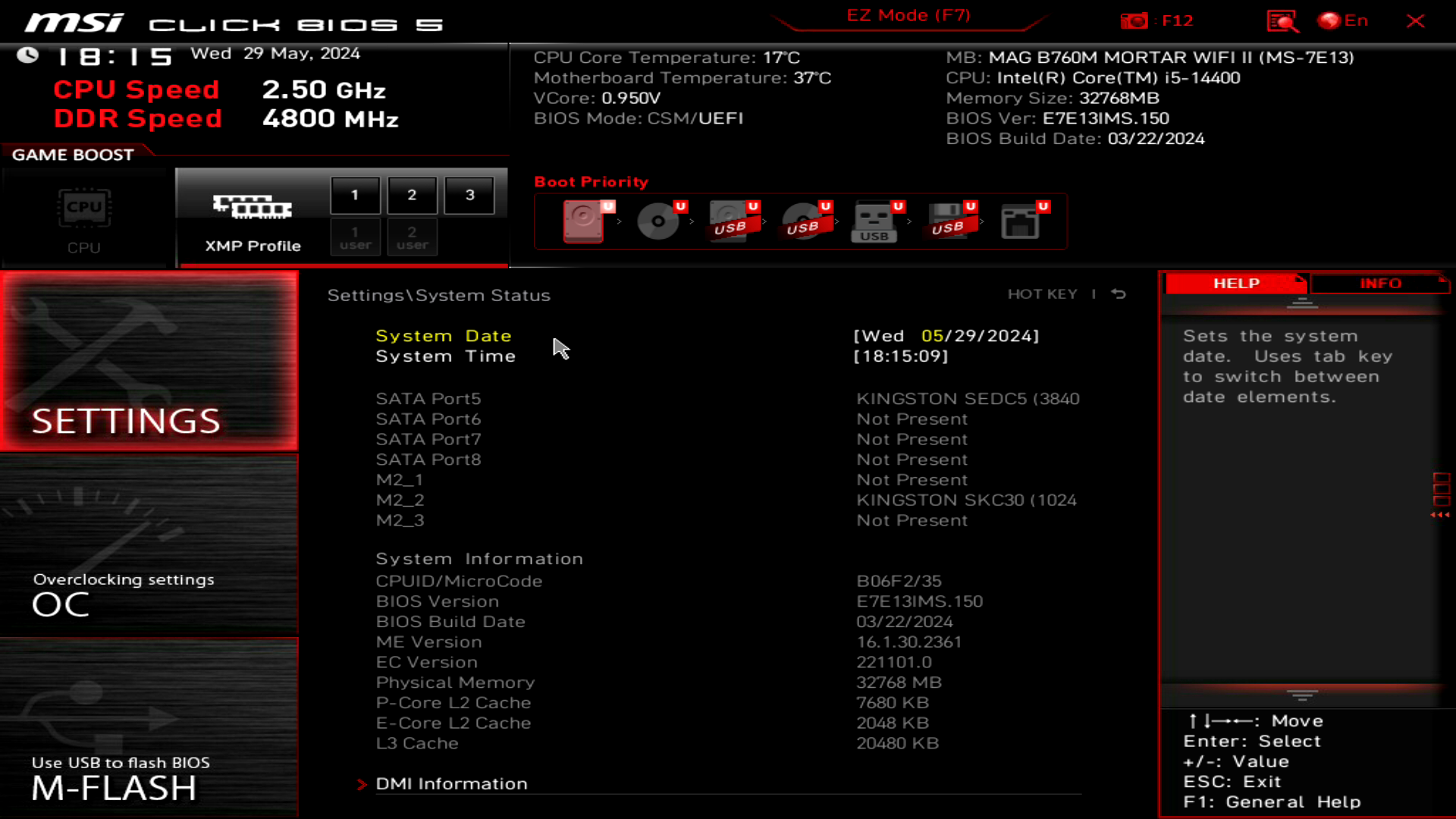

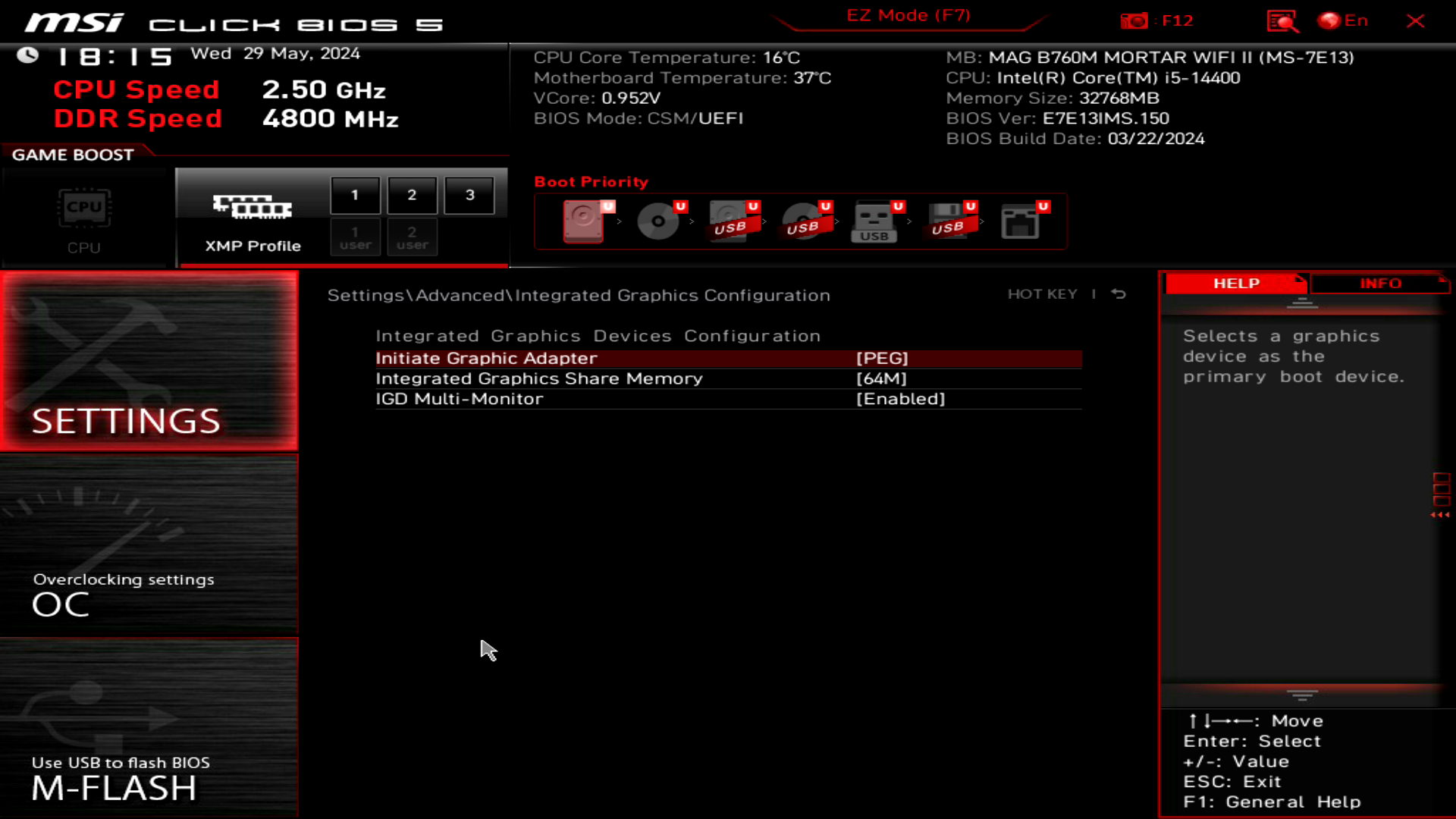

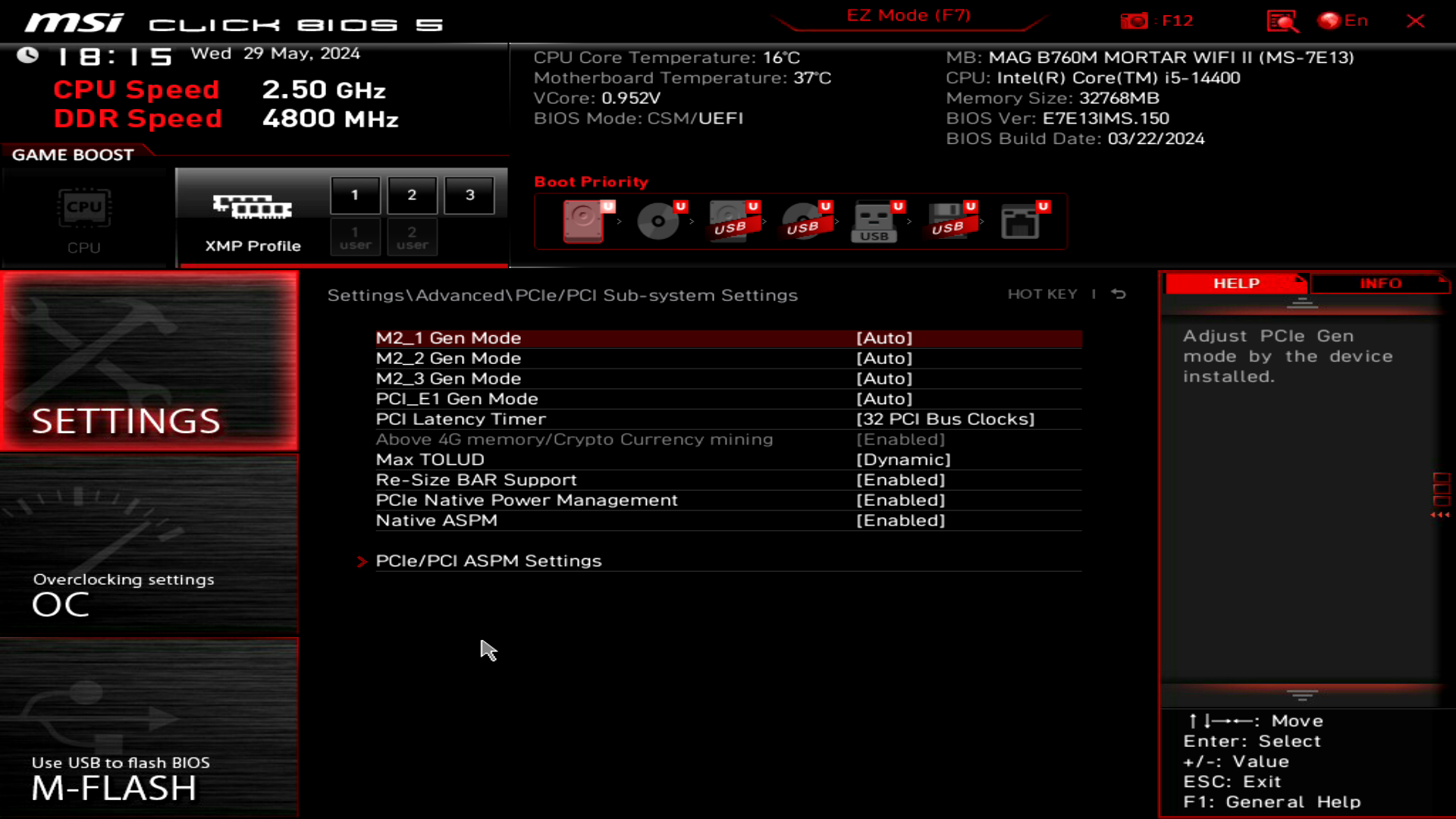

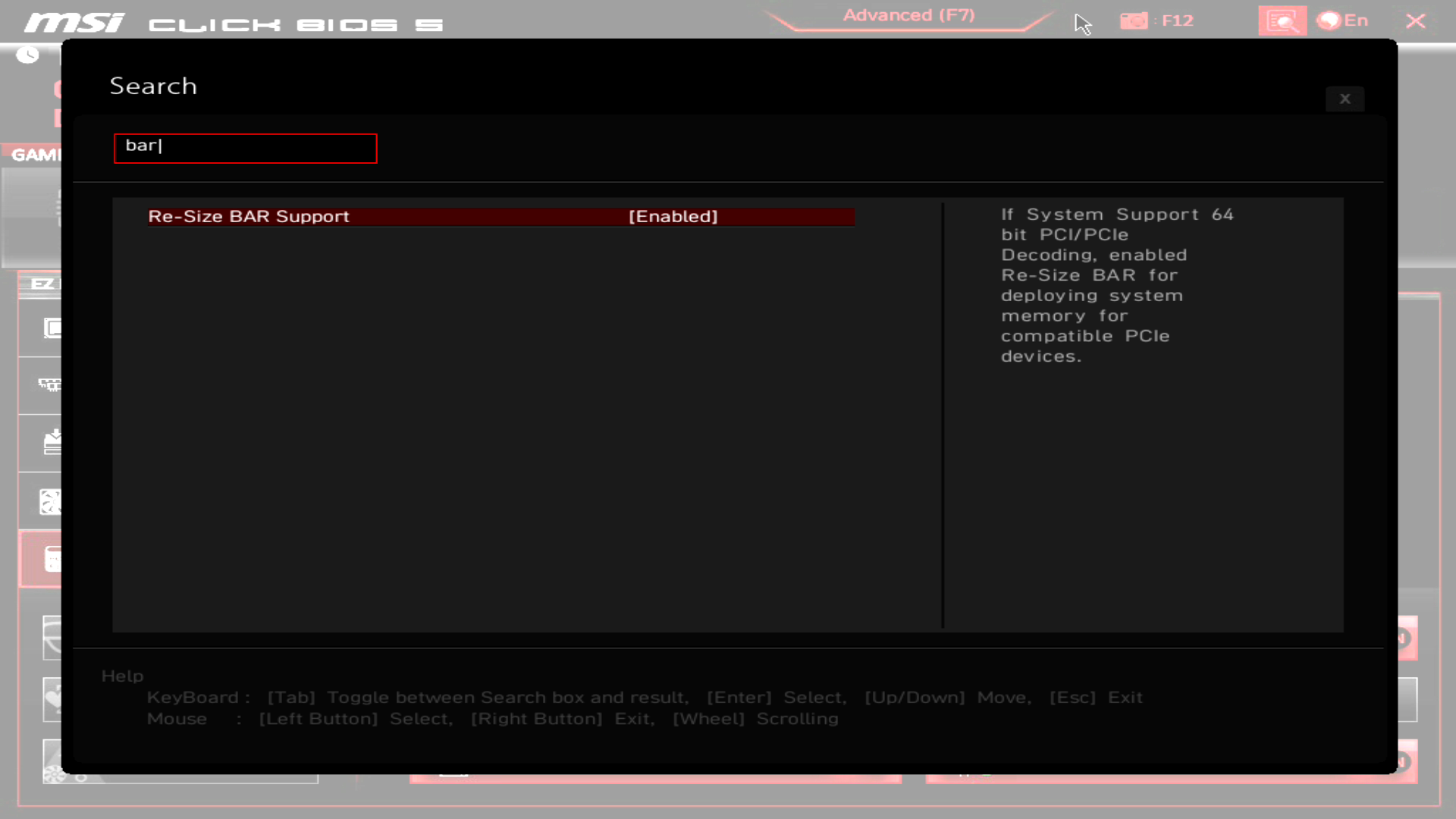

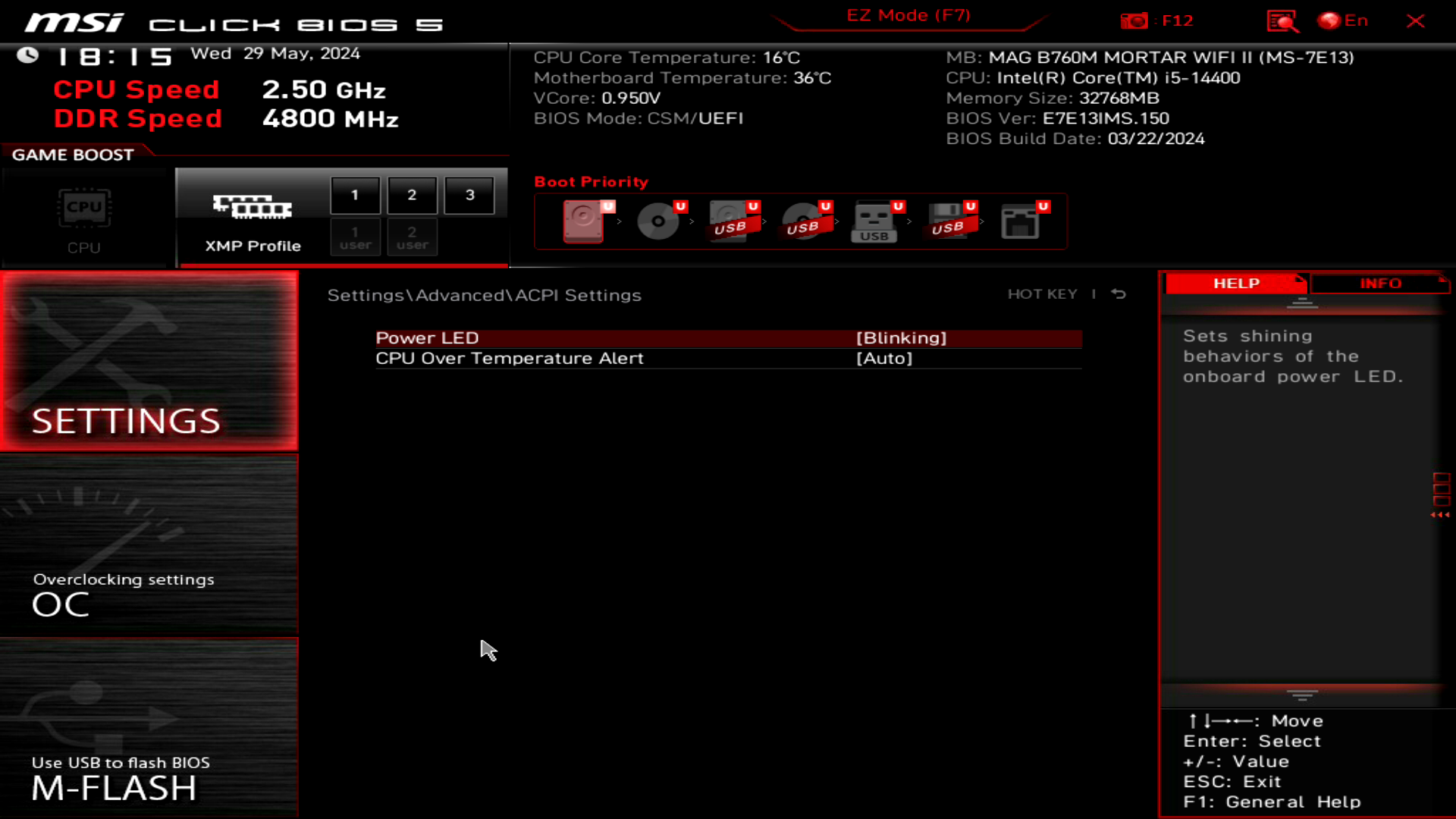

Секція Settings дозволяє задати системний час, налаштувати інтегровану відеокарту та функцію Multi-Monitor у разі наявності відеоядра у процесорі, задати пріоритет завантаження системи з накопичувачів чи мережі, налаштувати VMD та RST (RAID), безпеку, роботу CSM, Thunderbolt 4, швидкості, доступність та лінії інтерфейсів. Крім того, звідти можна викликати функцію Secure Erase+. Тут також можна встановити типові налаштування, зберегти/скасувати зміни, а також обрати інший накопичувач для завантаження поза стандартним порядком завантаження.

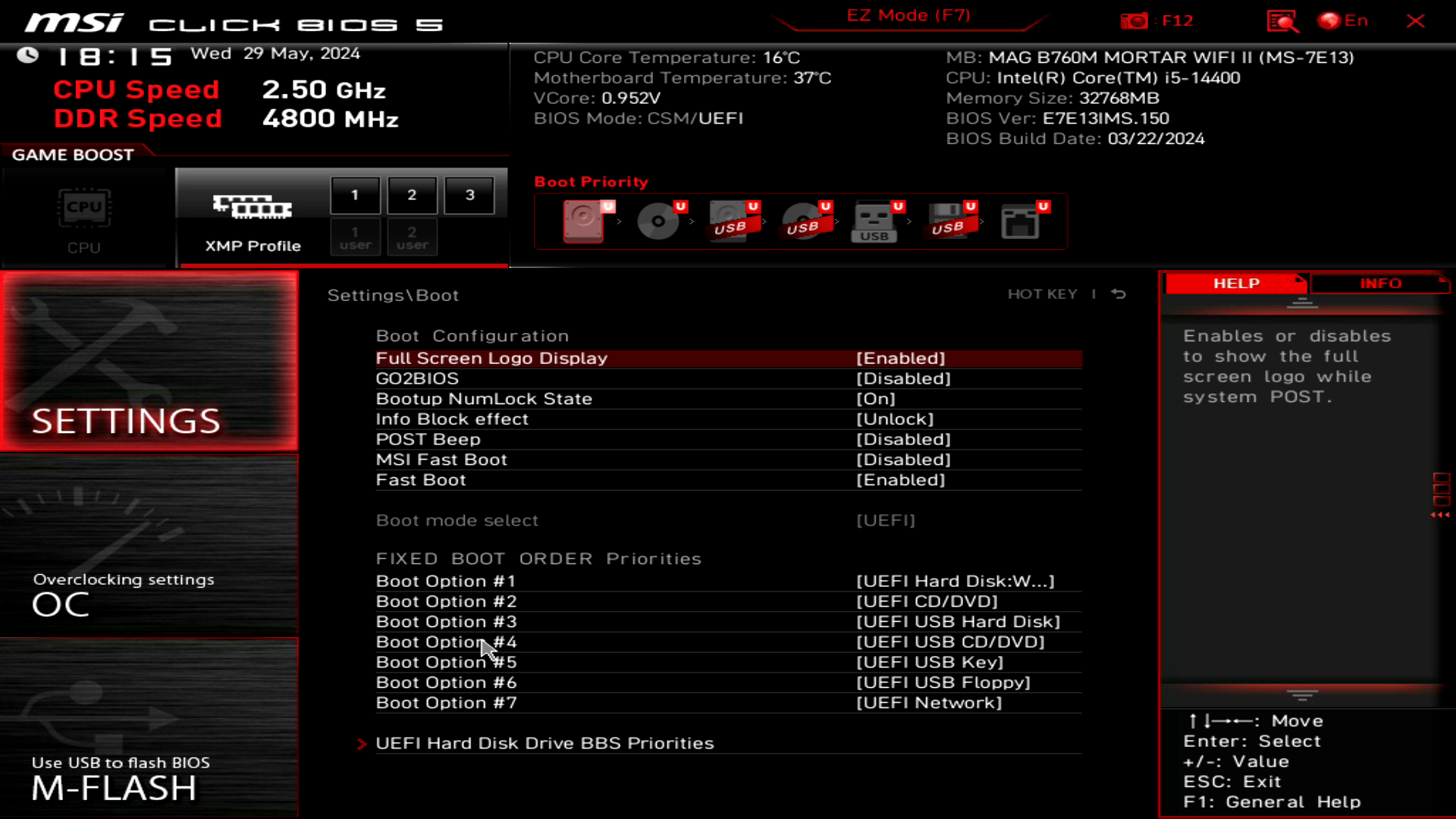

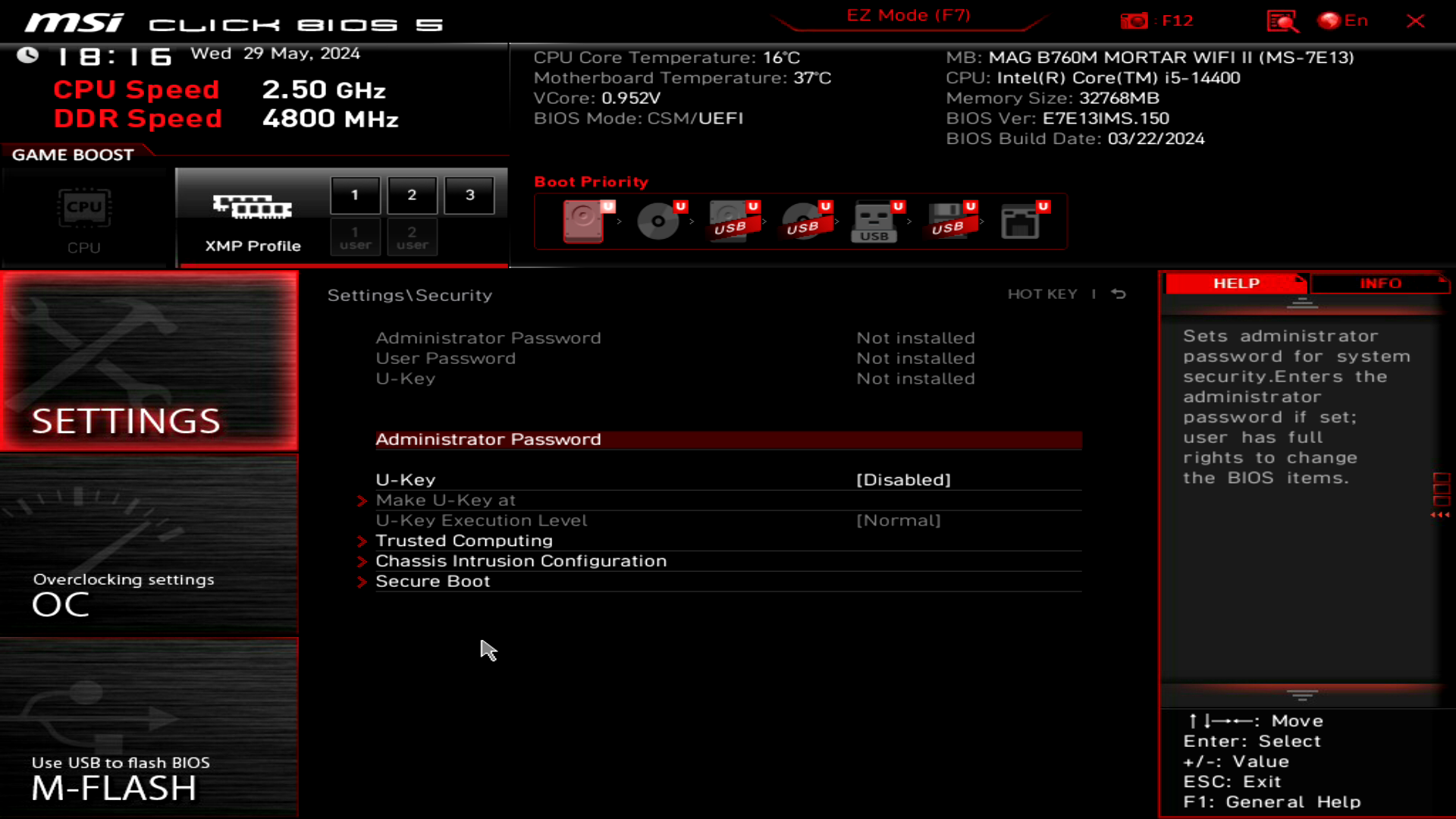

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II
MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

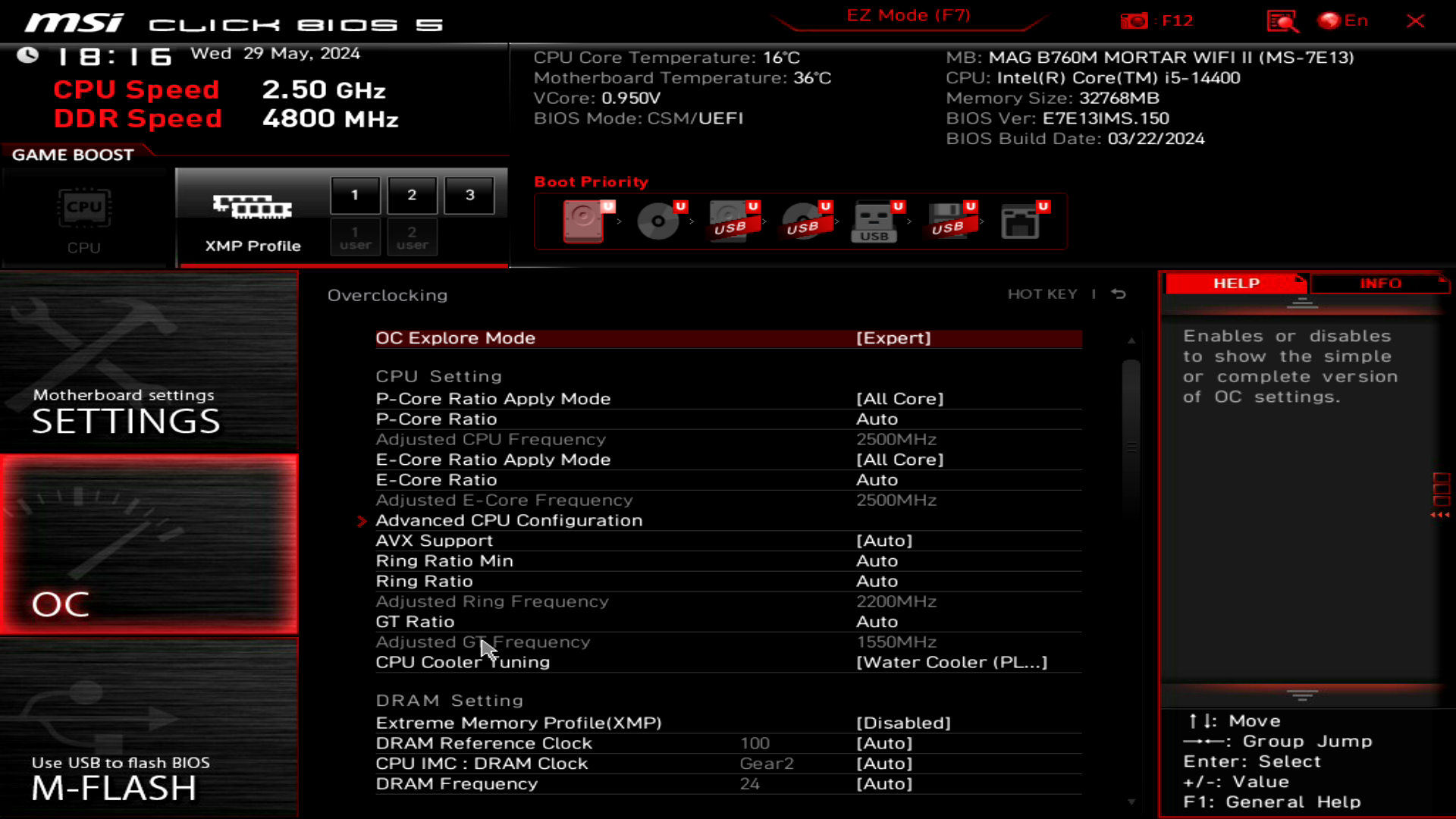

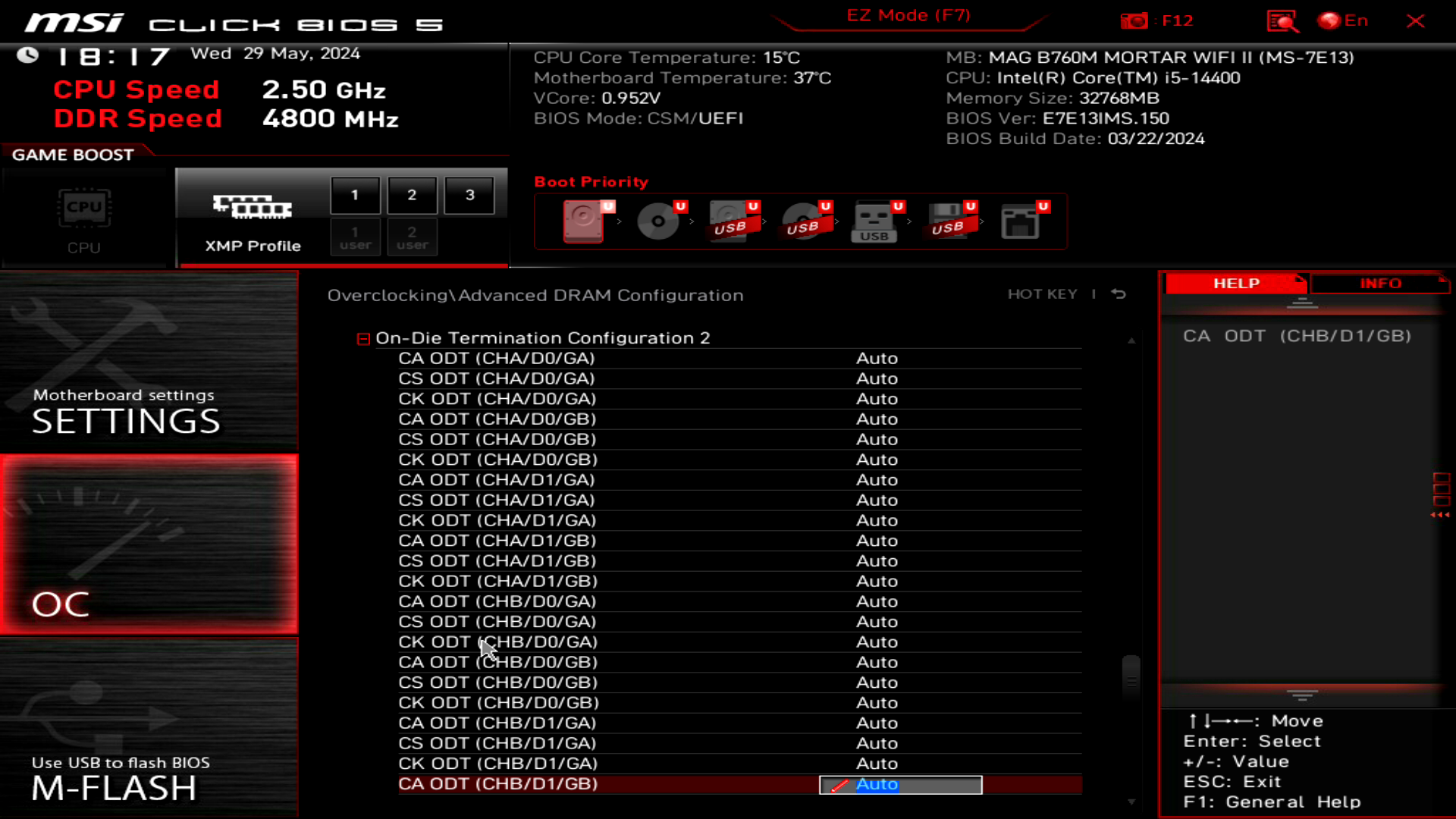

Вкладка OC має свій власний EZ Mode, а саме відображення параметрів в режимах Normal та Expert.

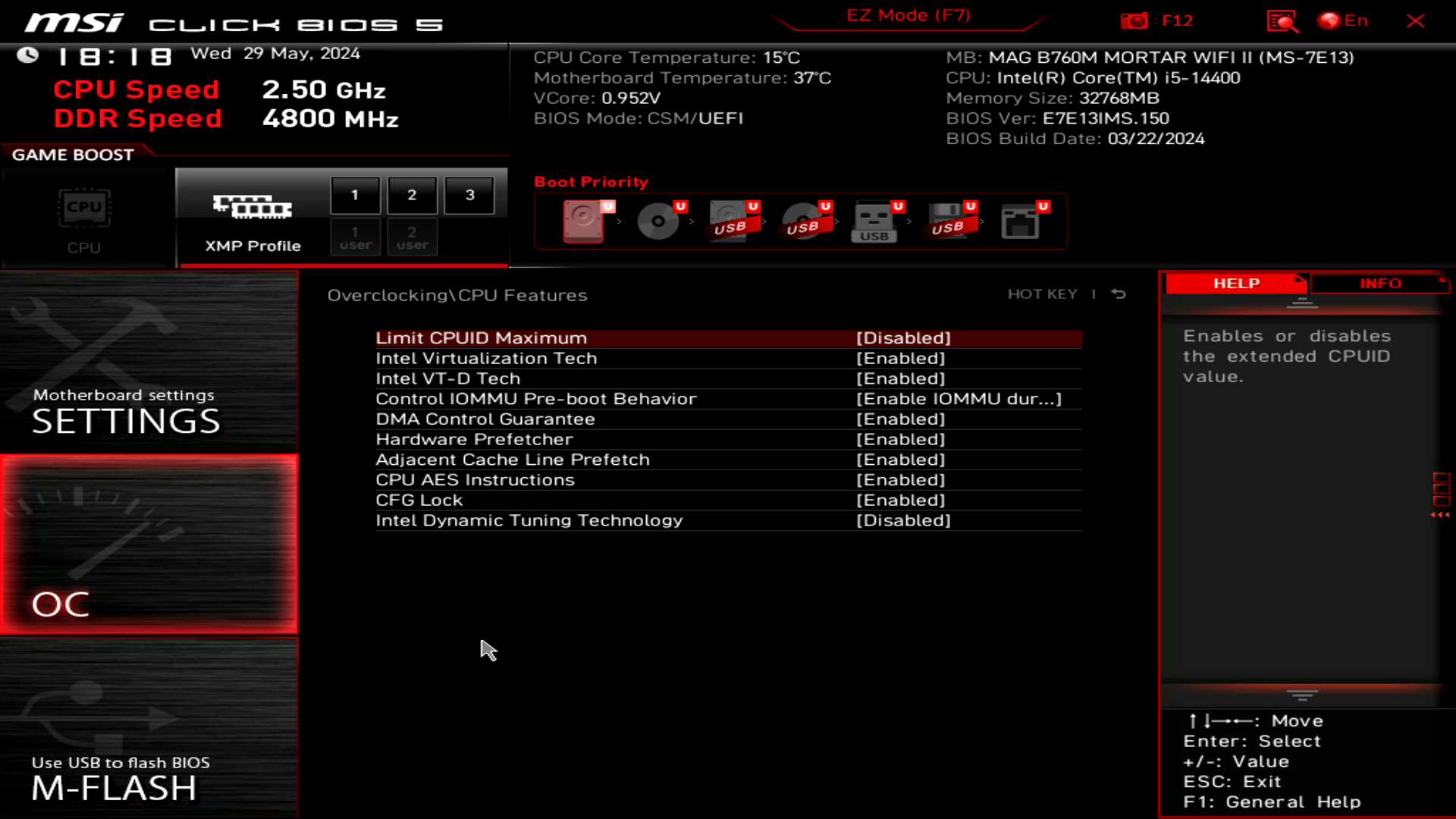

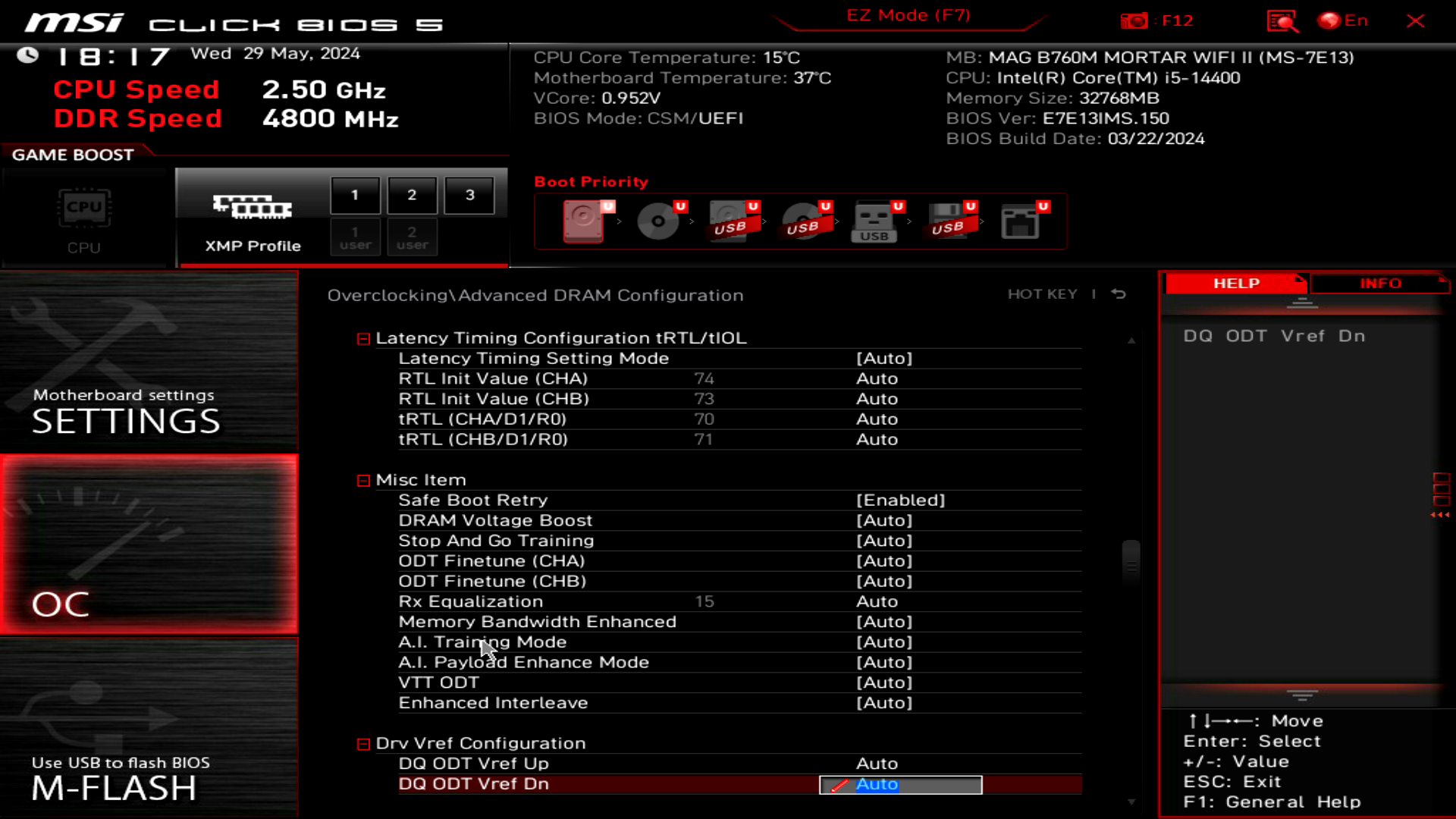

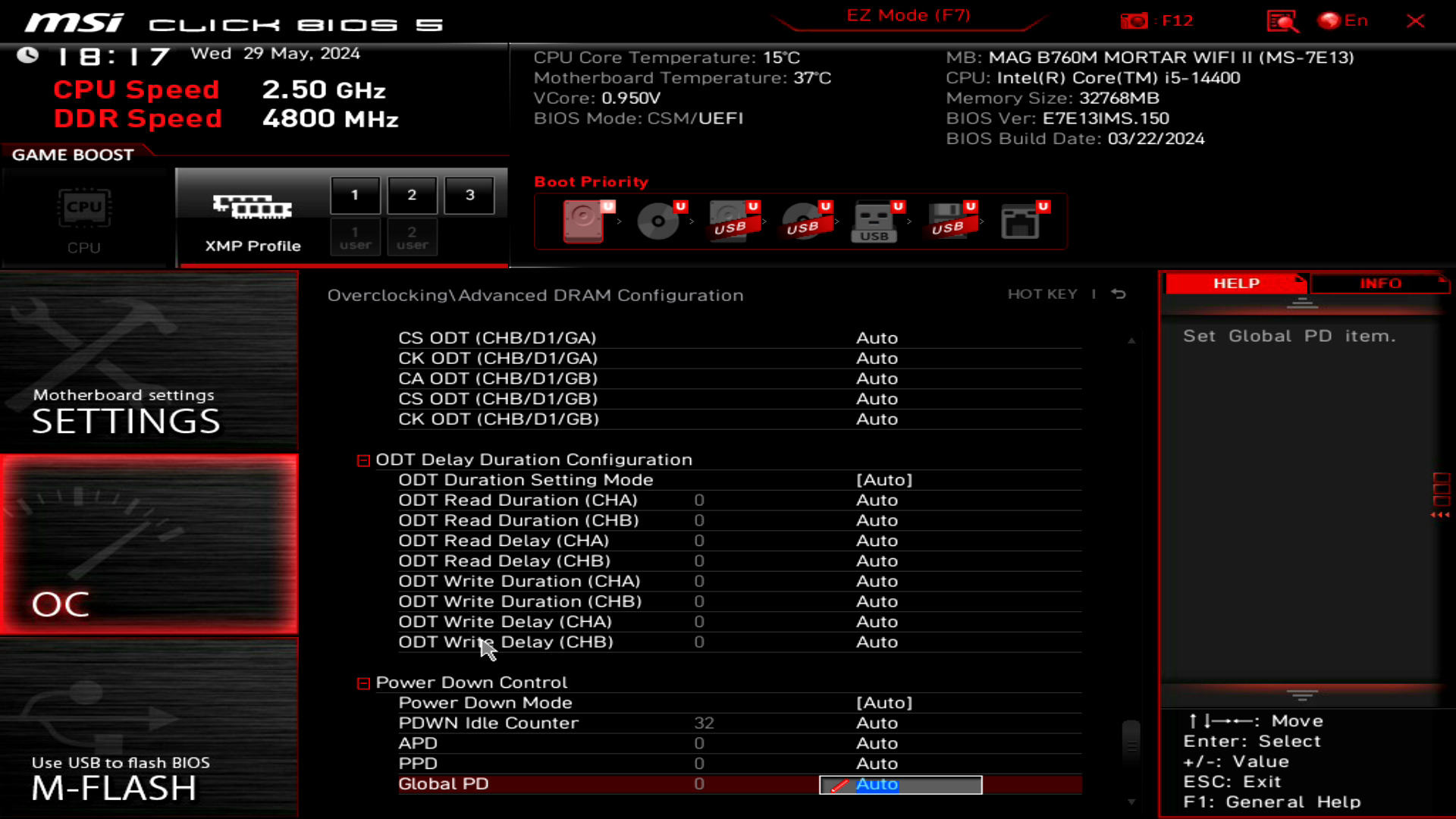

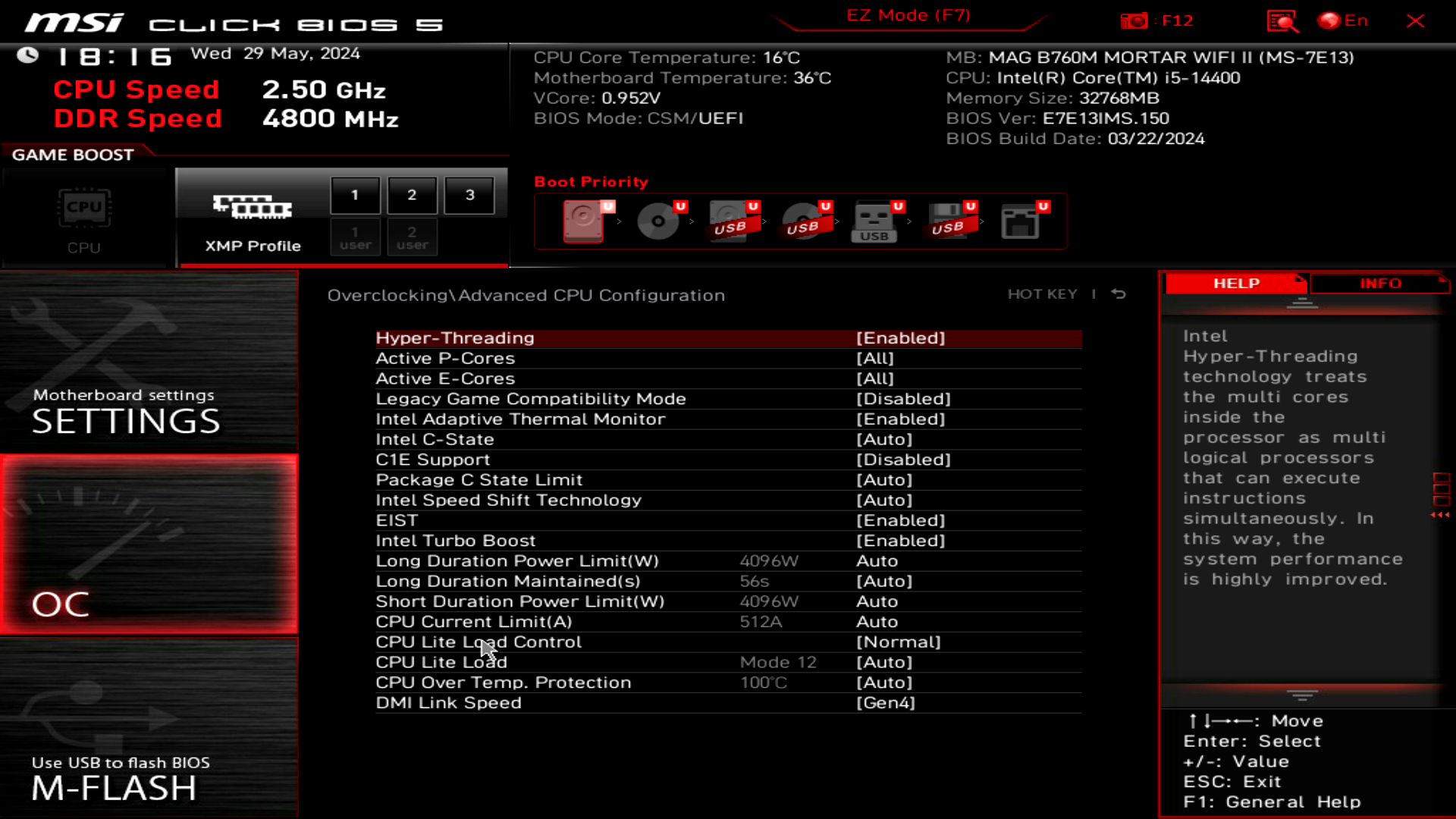

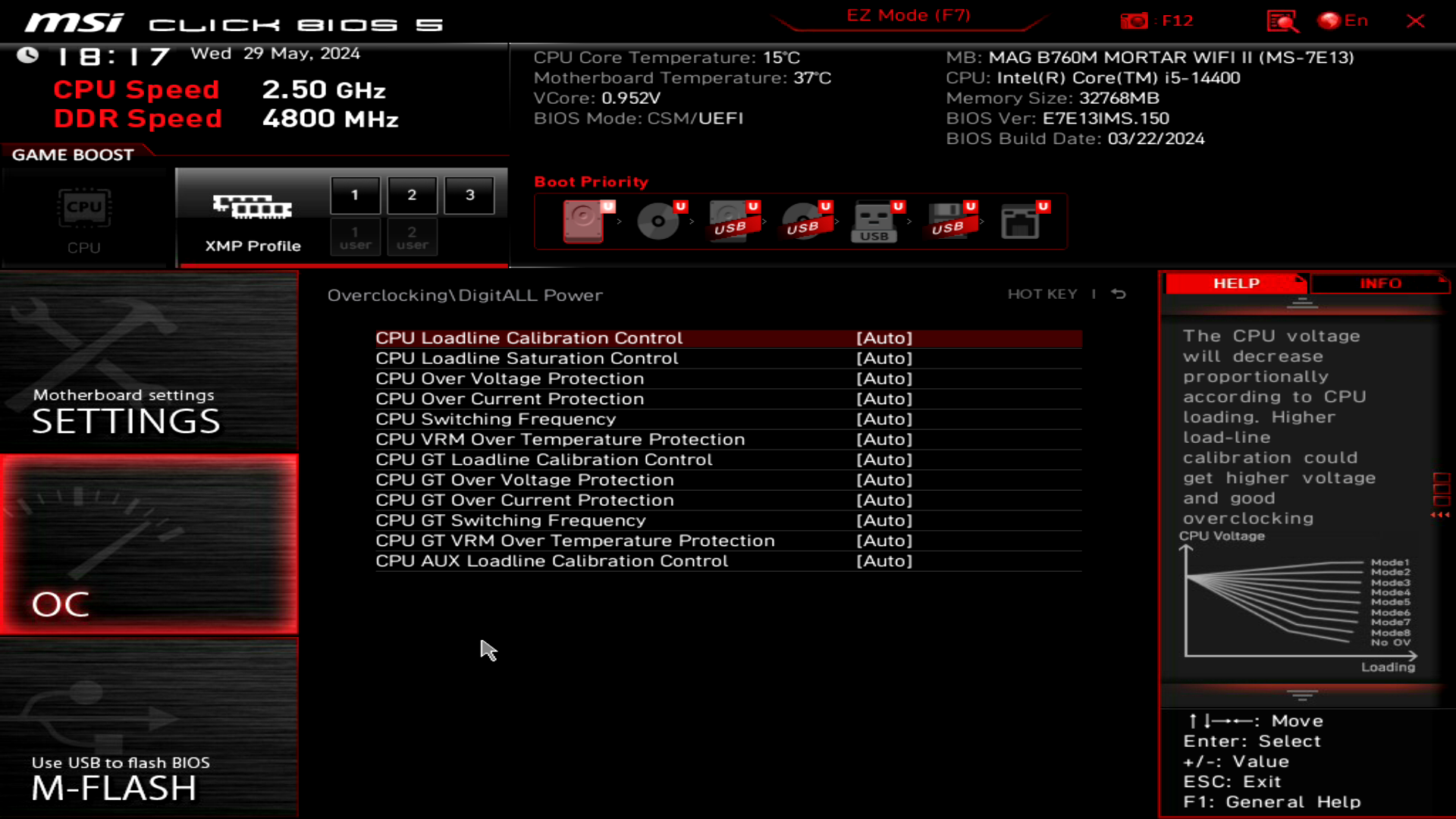

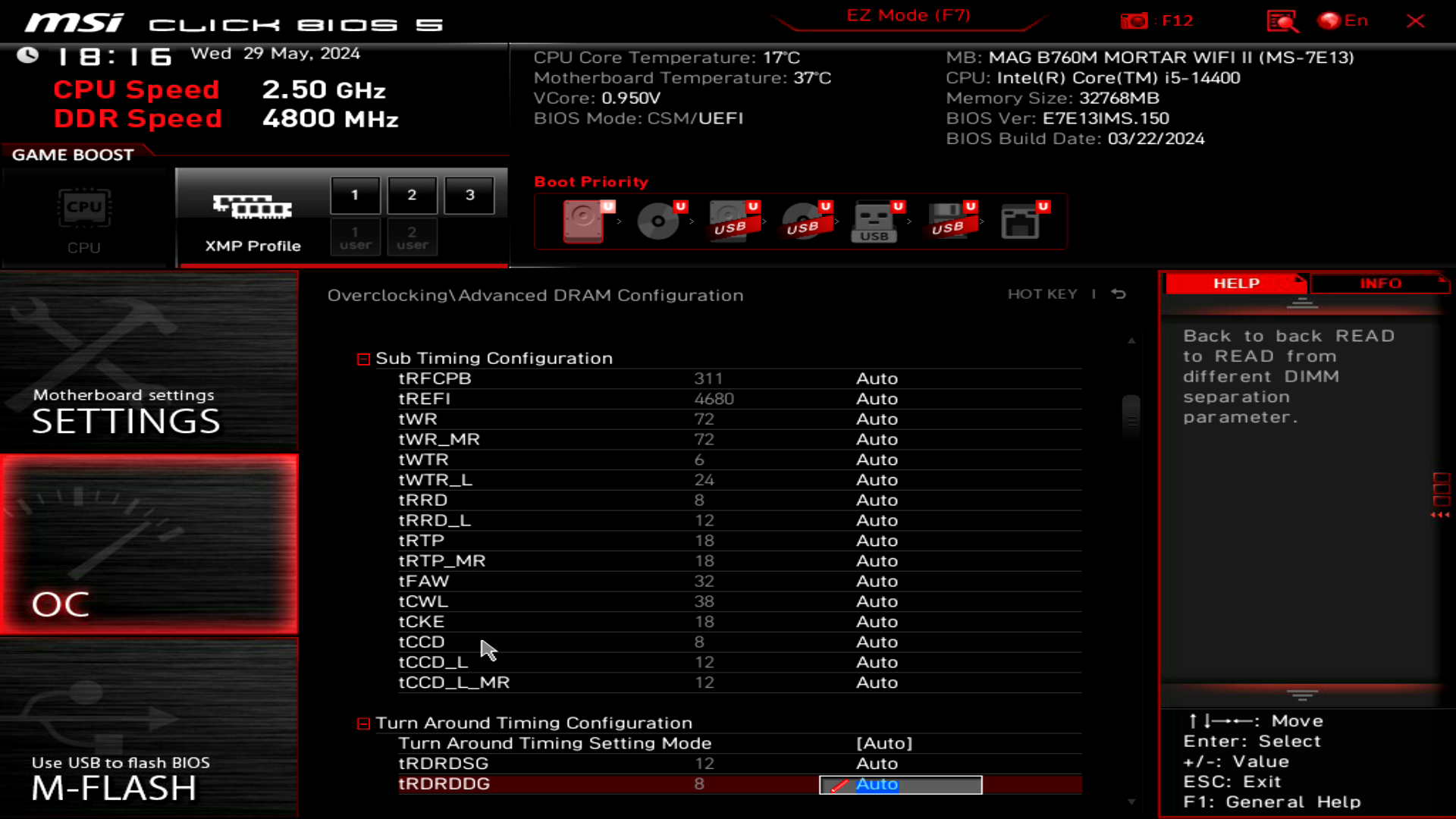

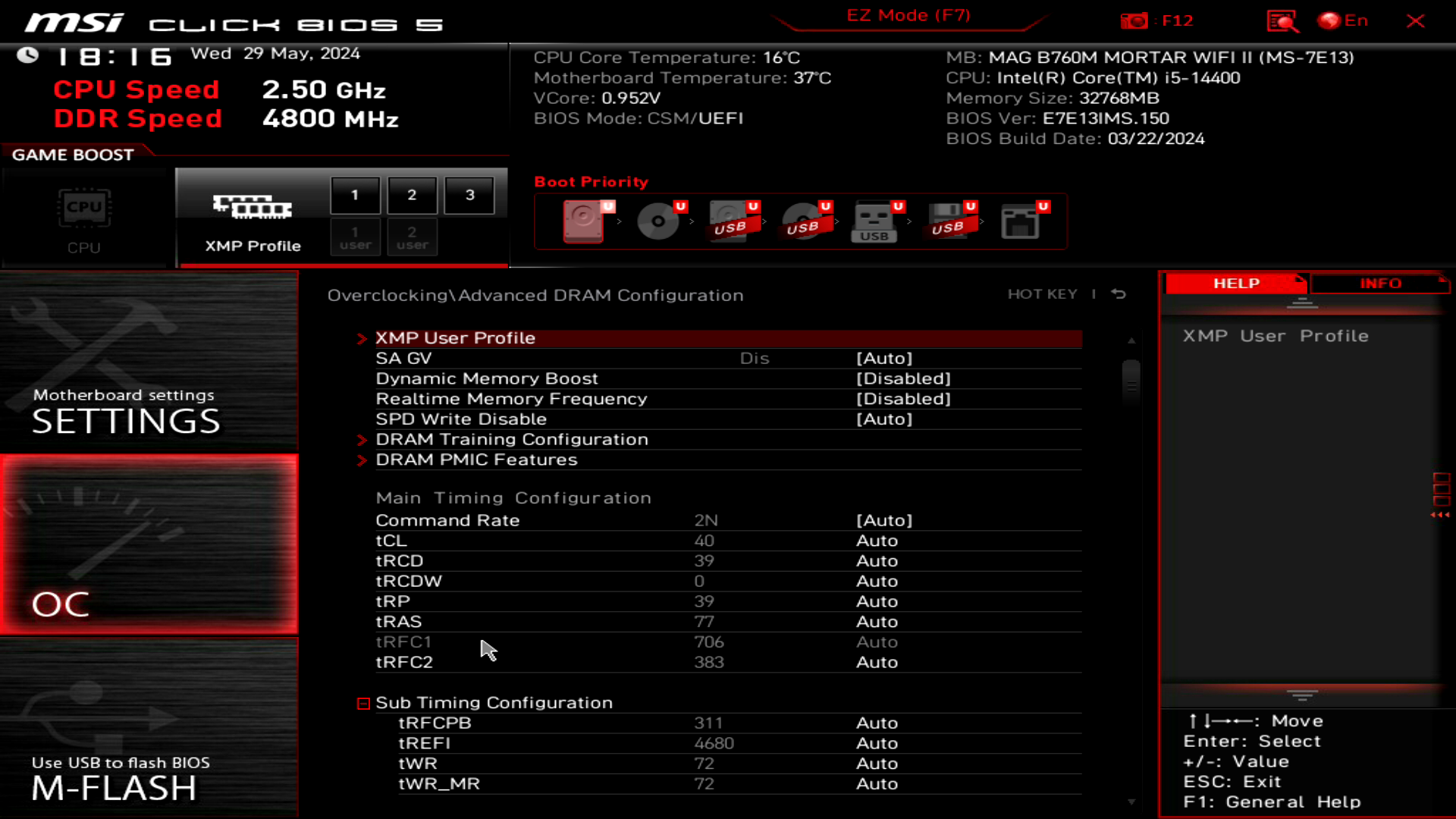

Є можливість повного контролю P-cores та E-cores в рамках дозволених множників, TVB, VF Point, AVX, кешу, інтегрованої відеокарти. Для ОЗП окрім традиційних можливостей присутній Memory Try it — набір заготованих профілів частот та таймінгів оперативної пам’яті.

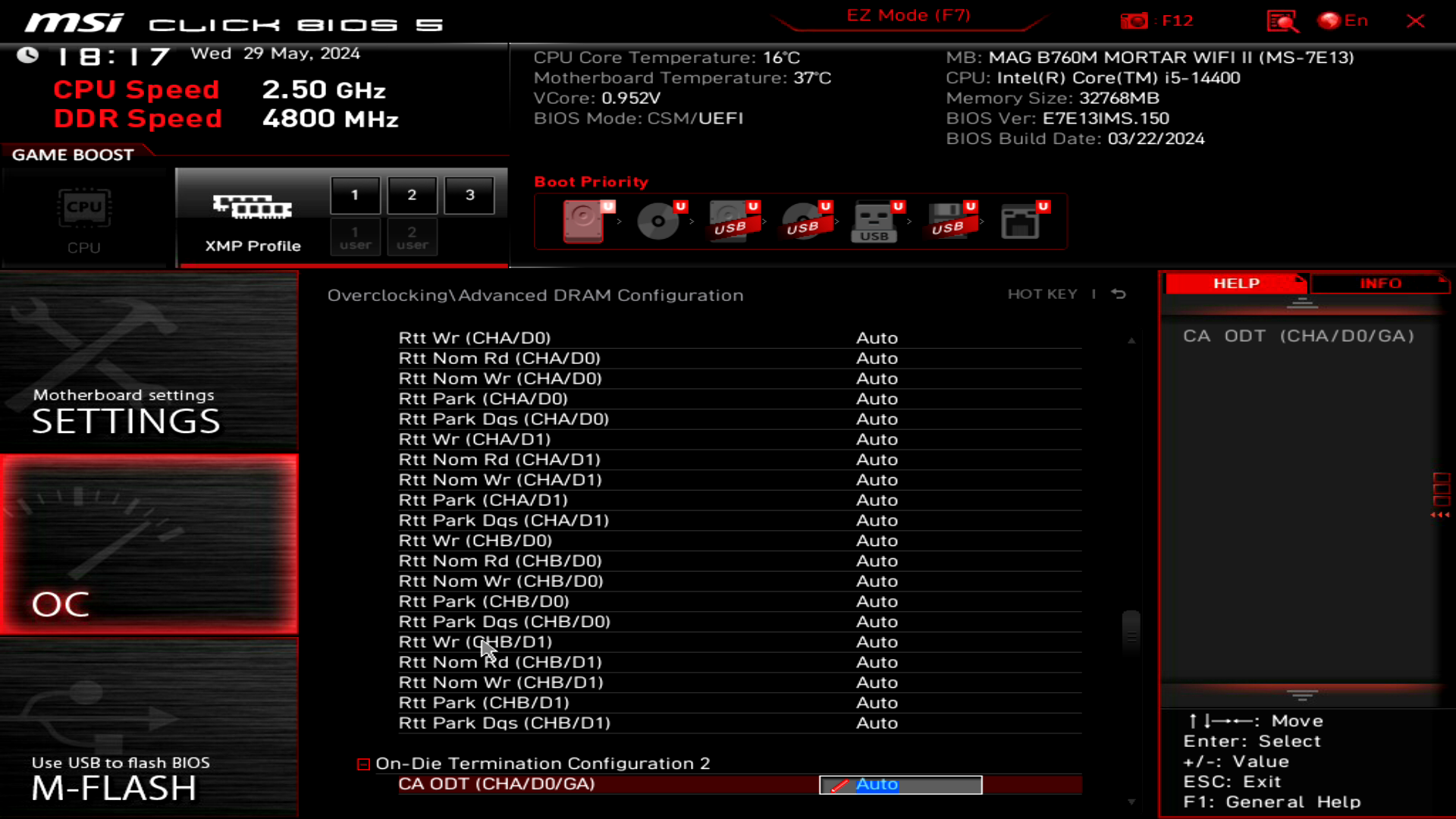

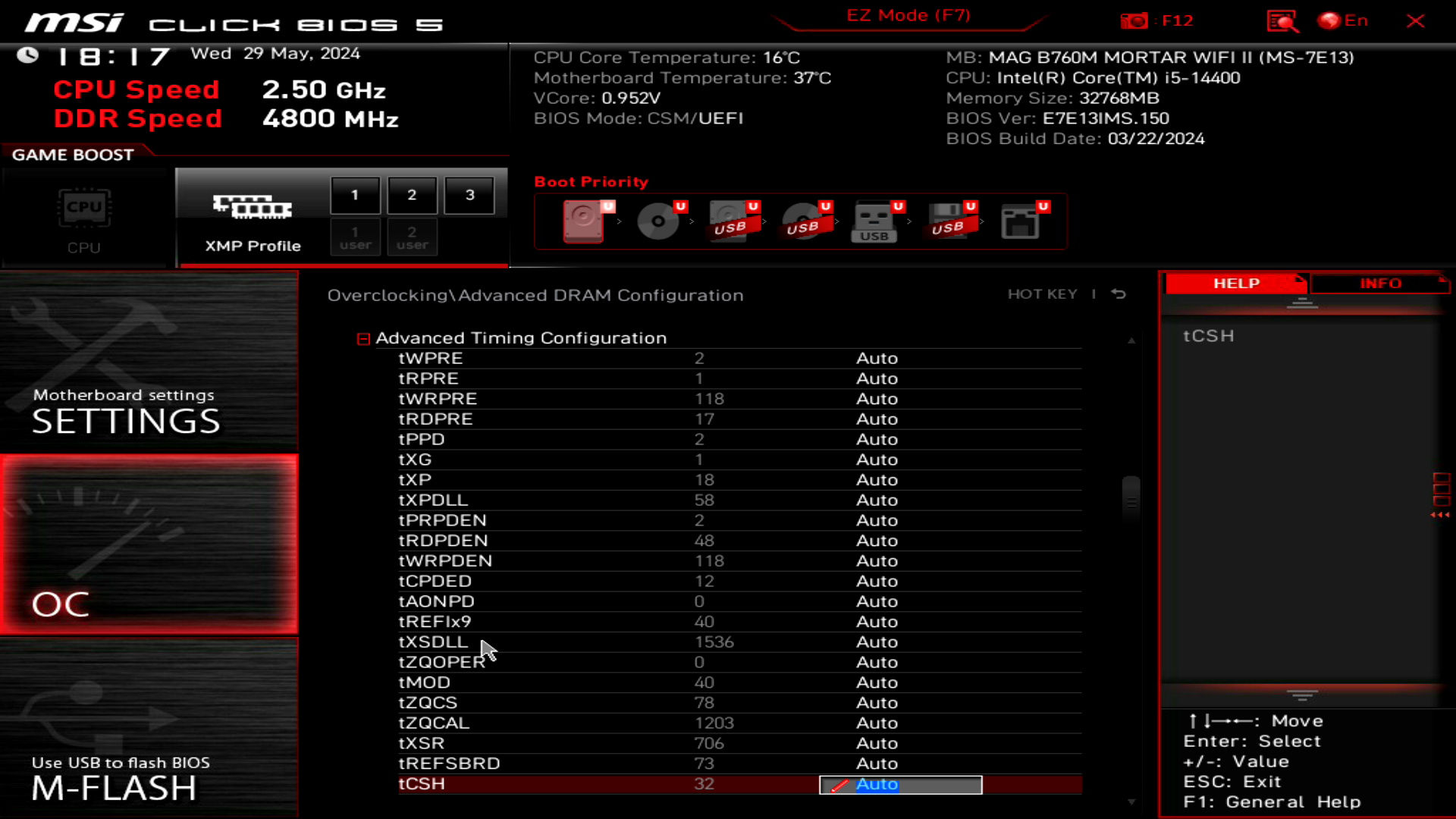

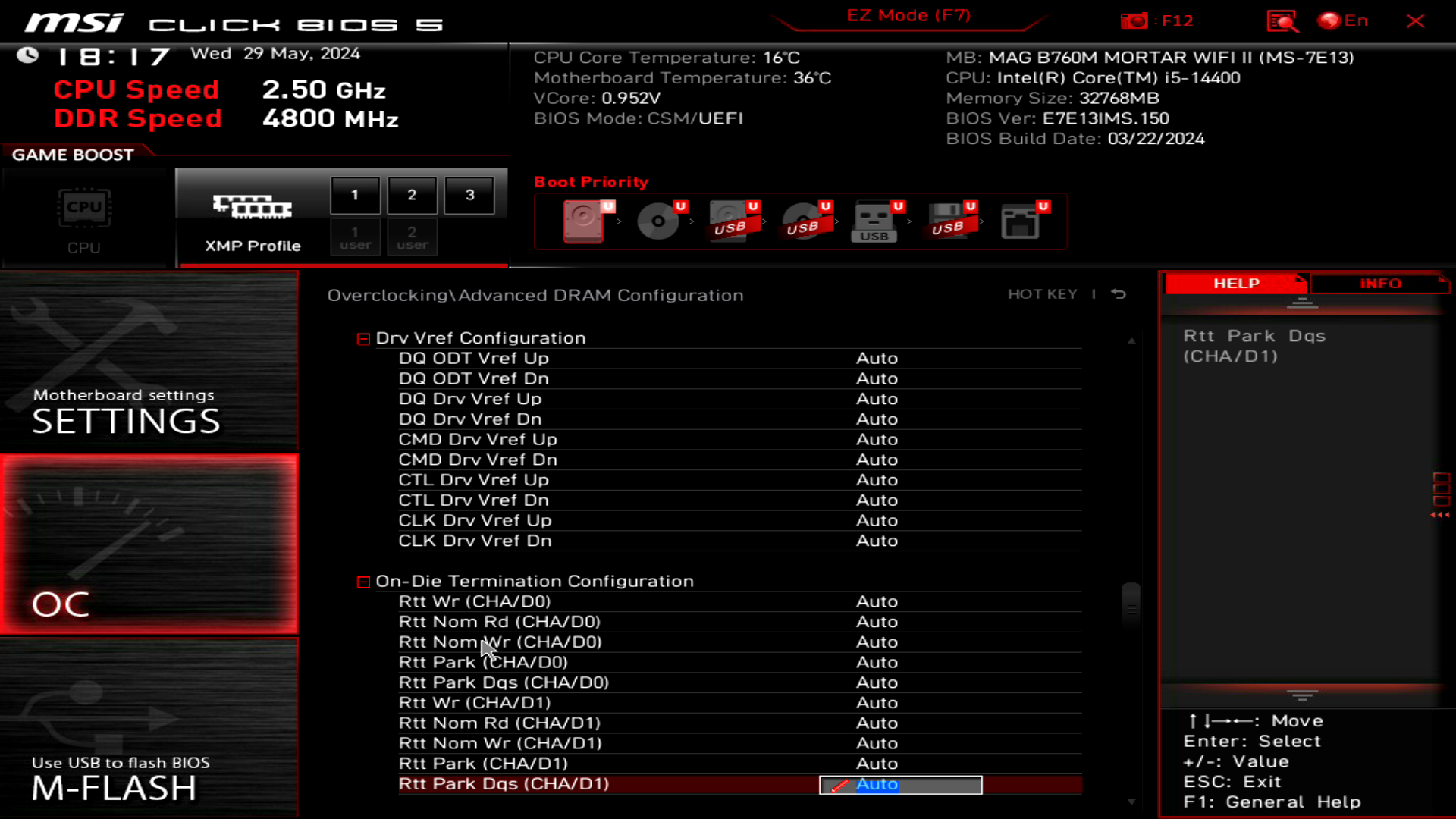

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

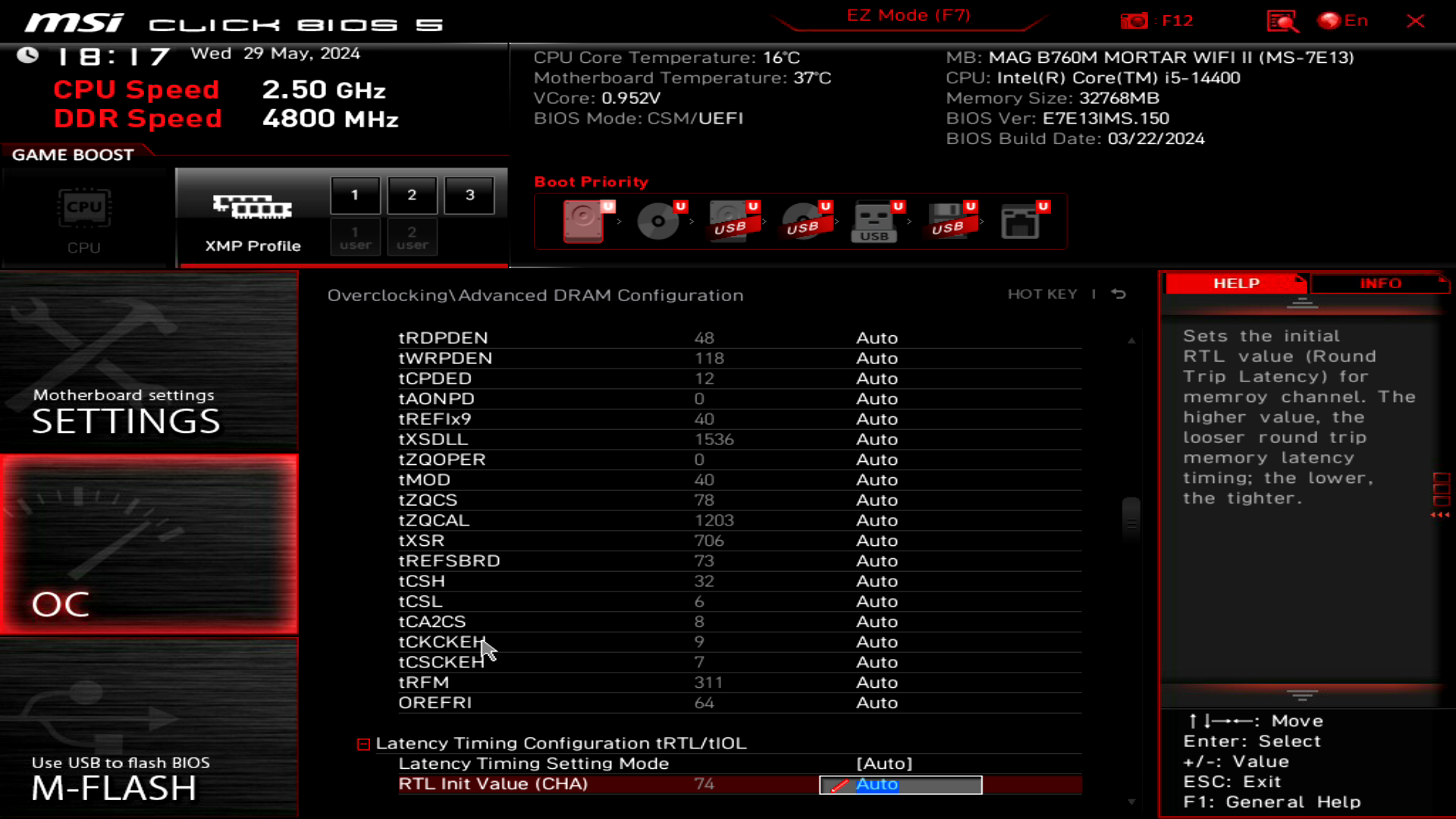

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

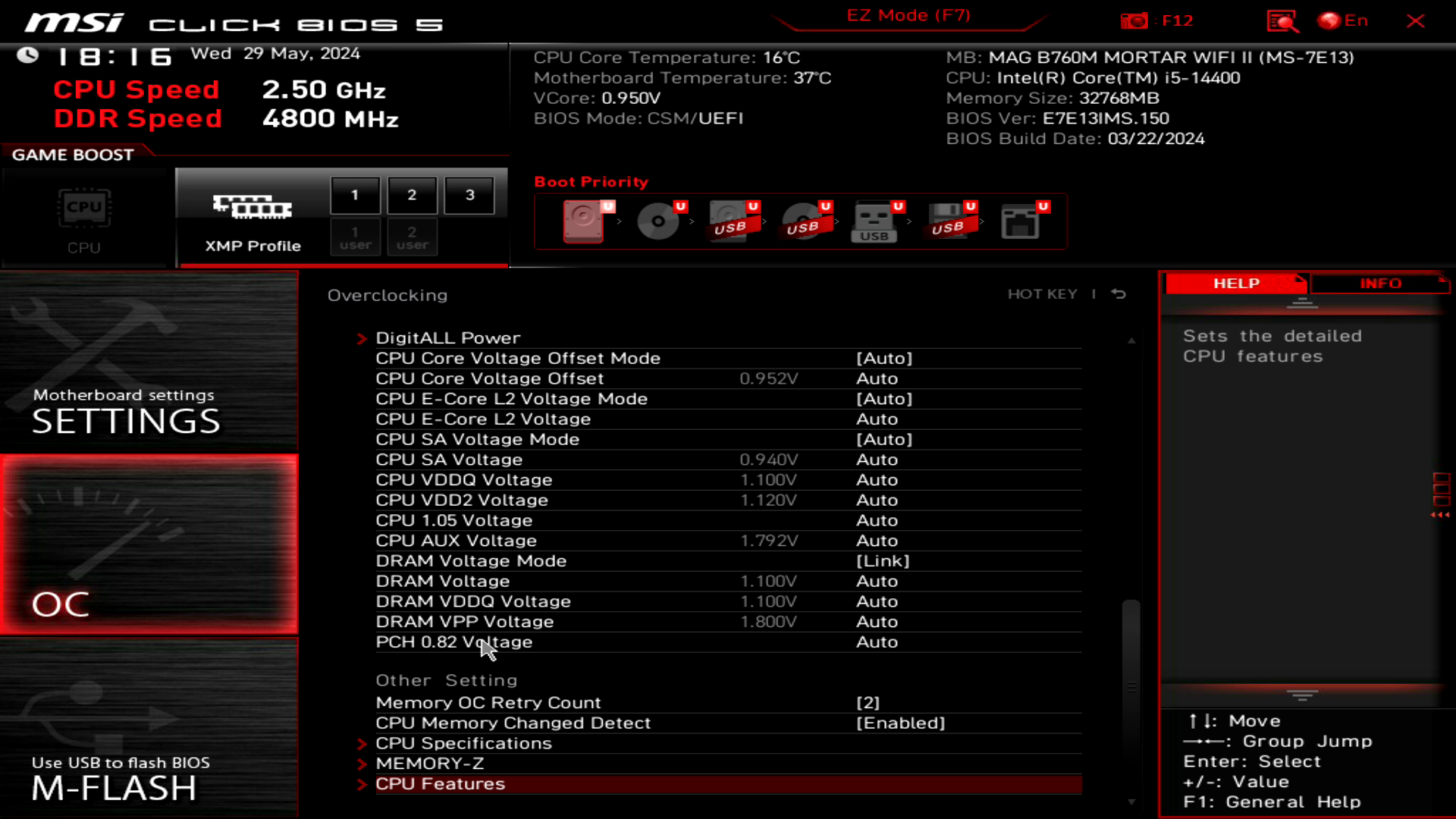

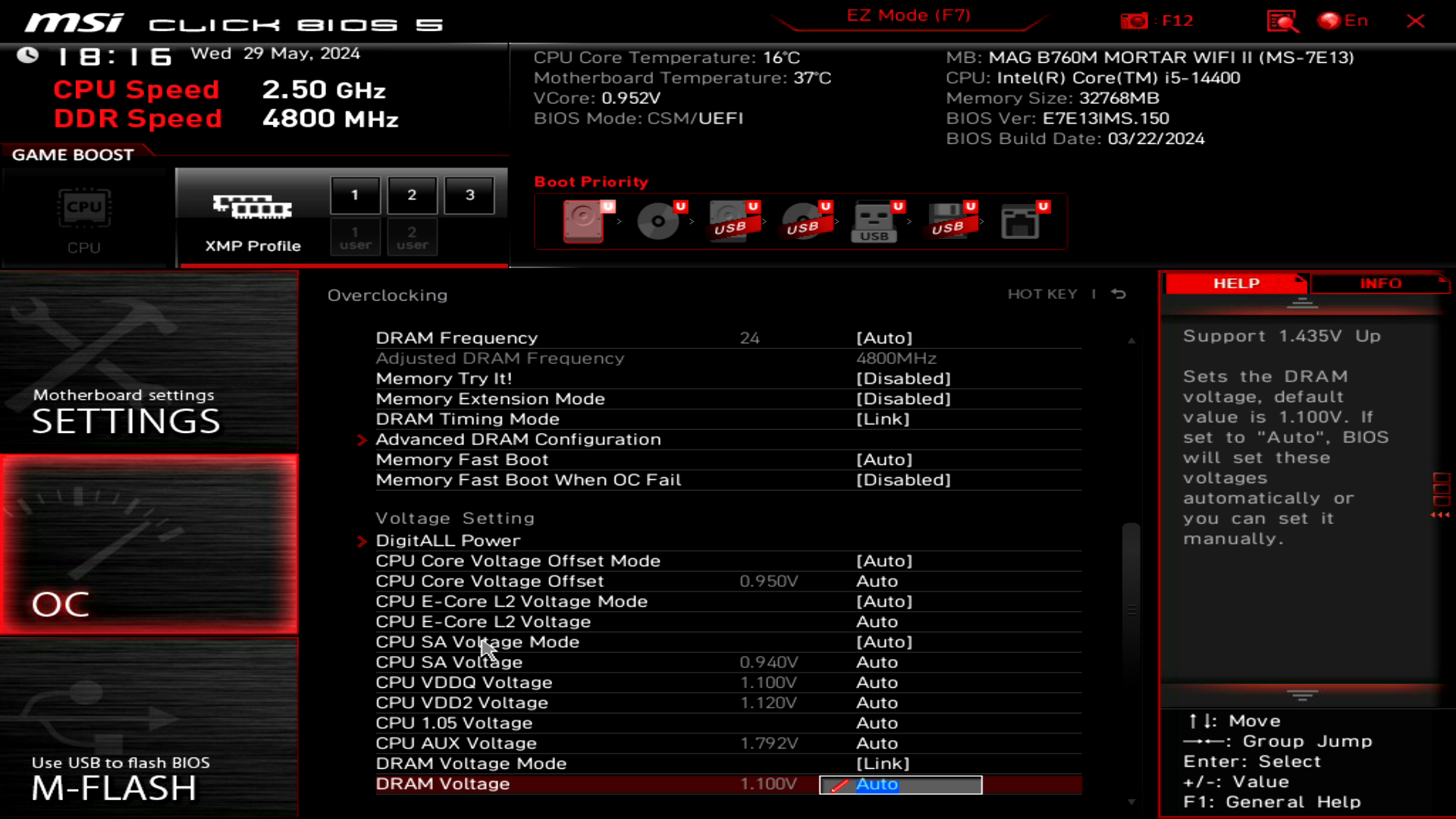

Головні параметри та напруги занесені в таблицю:

Параметр Діапазон регулювання Крок
CPU Load-line Calibration (Level) Level1…8 1
CPU Switching Frequency (KHz) 500–1000 100
CPU VRM Over Temperature Protection (°C) 95–150 1
CPU Core Voltage Offset (V) –0,3 / +0,05 0,005
CPU E-Core L2 Voltage (V) 0,6–1,52 0,005
CPU GT Voltage (V) 0,6–1,55 0,005
CPU SA Voltage (V) 0,6–1,6 0,01
CPU VDDQ Voltage (V) 0,005–2,5 0,005
CPU VDD2 Voltage (V) 0,85–2,2 0,005
CPU AUX Voltage (V) 1,4–2,3 0,01
DRAM Frequency (MHz) 1200–10133 133
DRAM VPP Voltage (V) 1,5–2,135 0,005
DRAM VDDQ Voltage(V) 0,8–2,07 0,005
DRAM Voltage (V) 0,8–2,07 0,005
PCH 0.82 Voltage (V) 0,6–1,4 0,01

Секція M-Flash завантажує спецрежим для здійснення оновлення прошивки материнської плати.

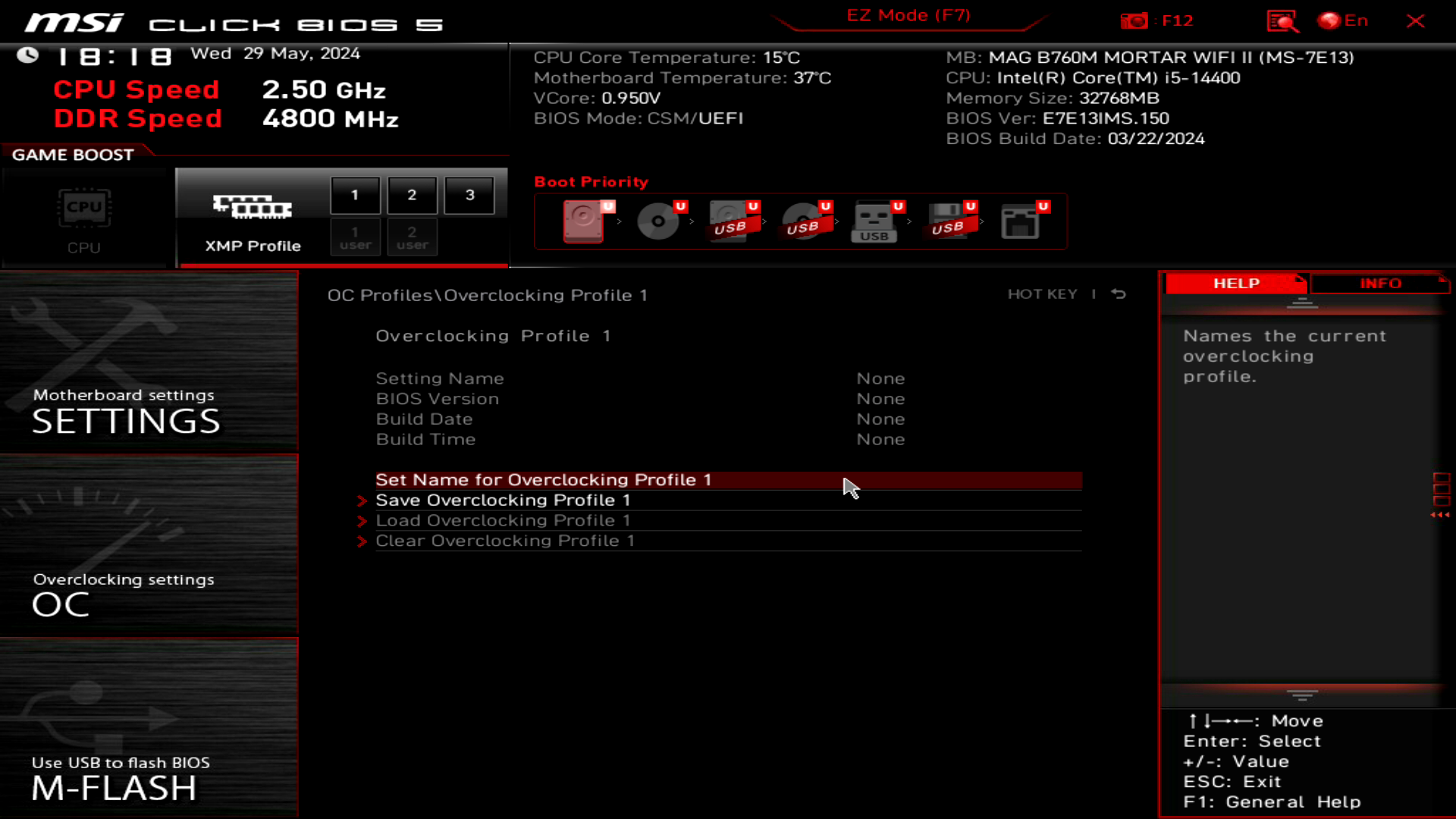

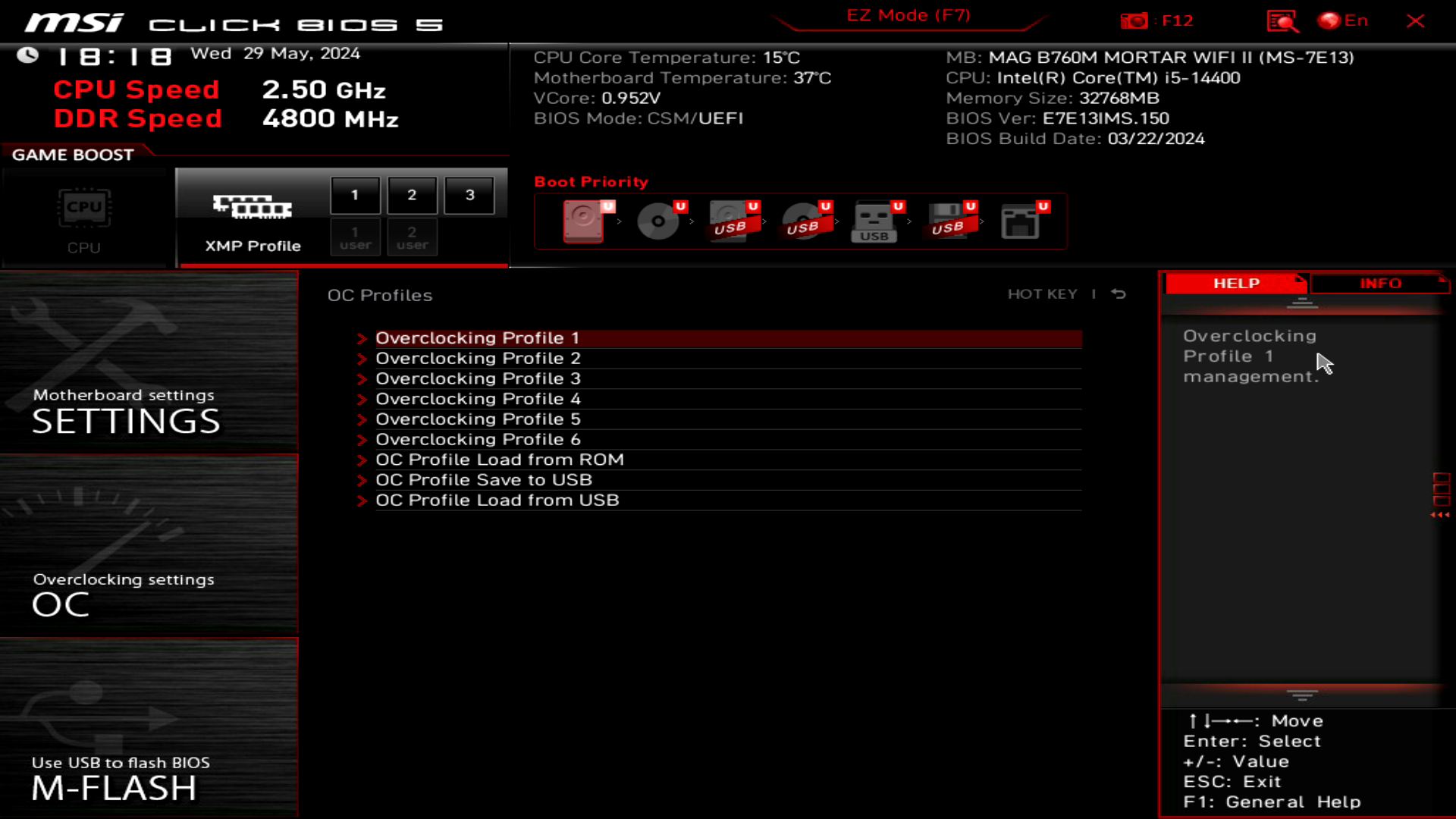

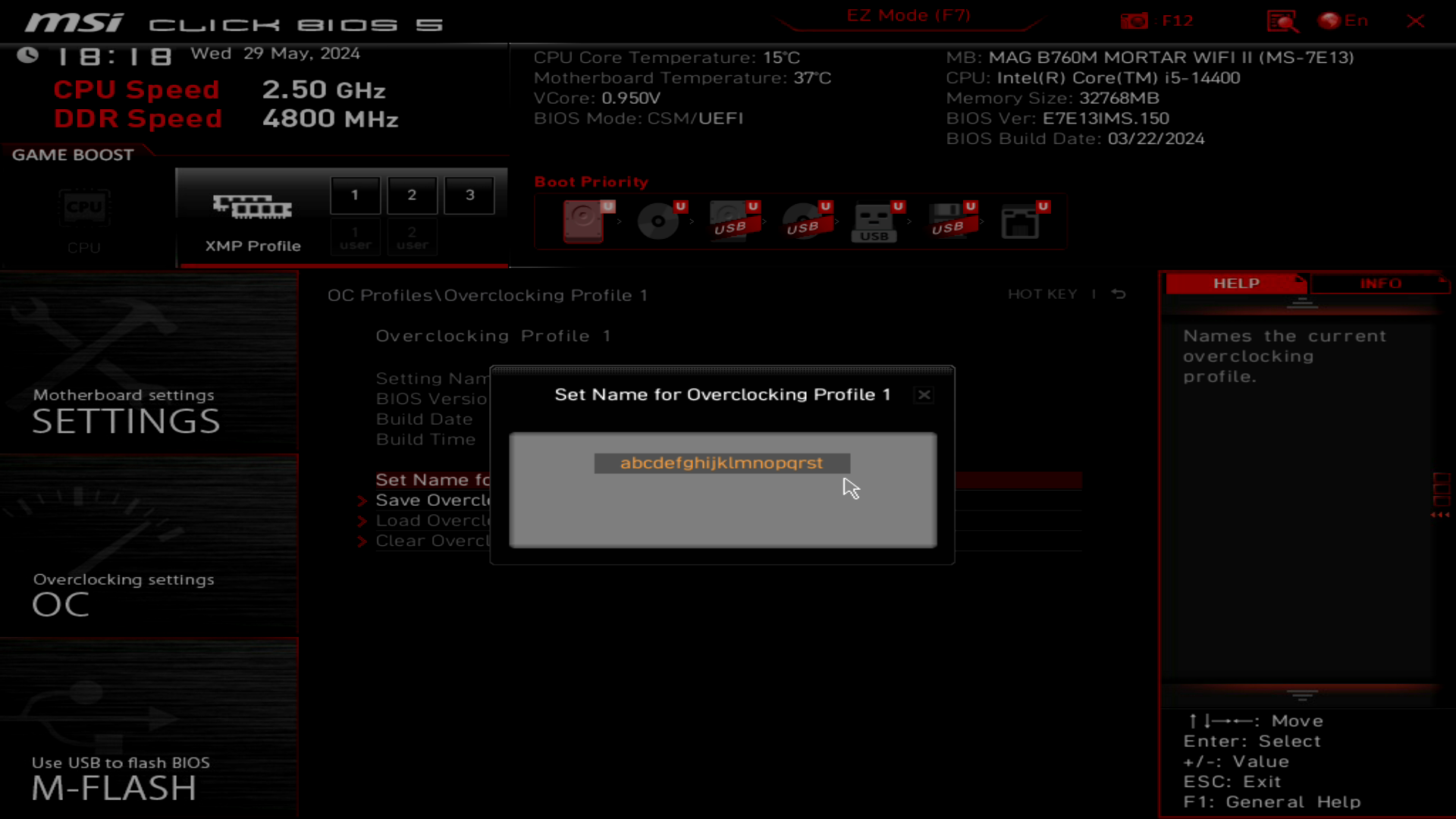

Вкладка OC Profile дає можливість зберігання налаштувань у внутрішню пам'ять, також є можливість імпортувати/експортувати параметри з зовнішніх накопичувачів.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

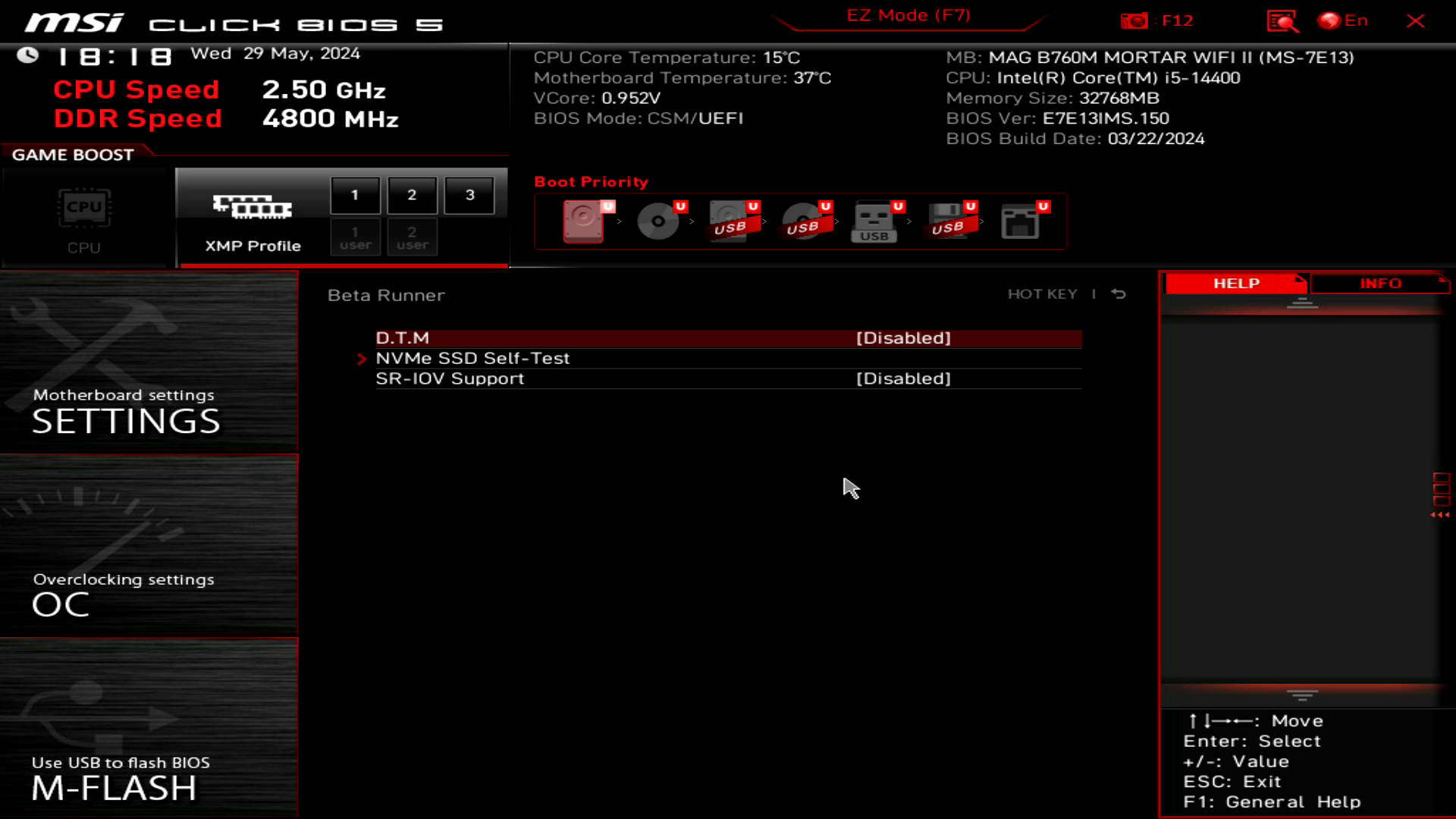

Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV та D.T.M.

MSI MAG B760M MORTAR WIFI II

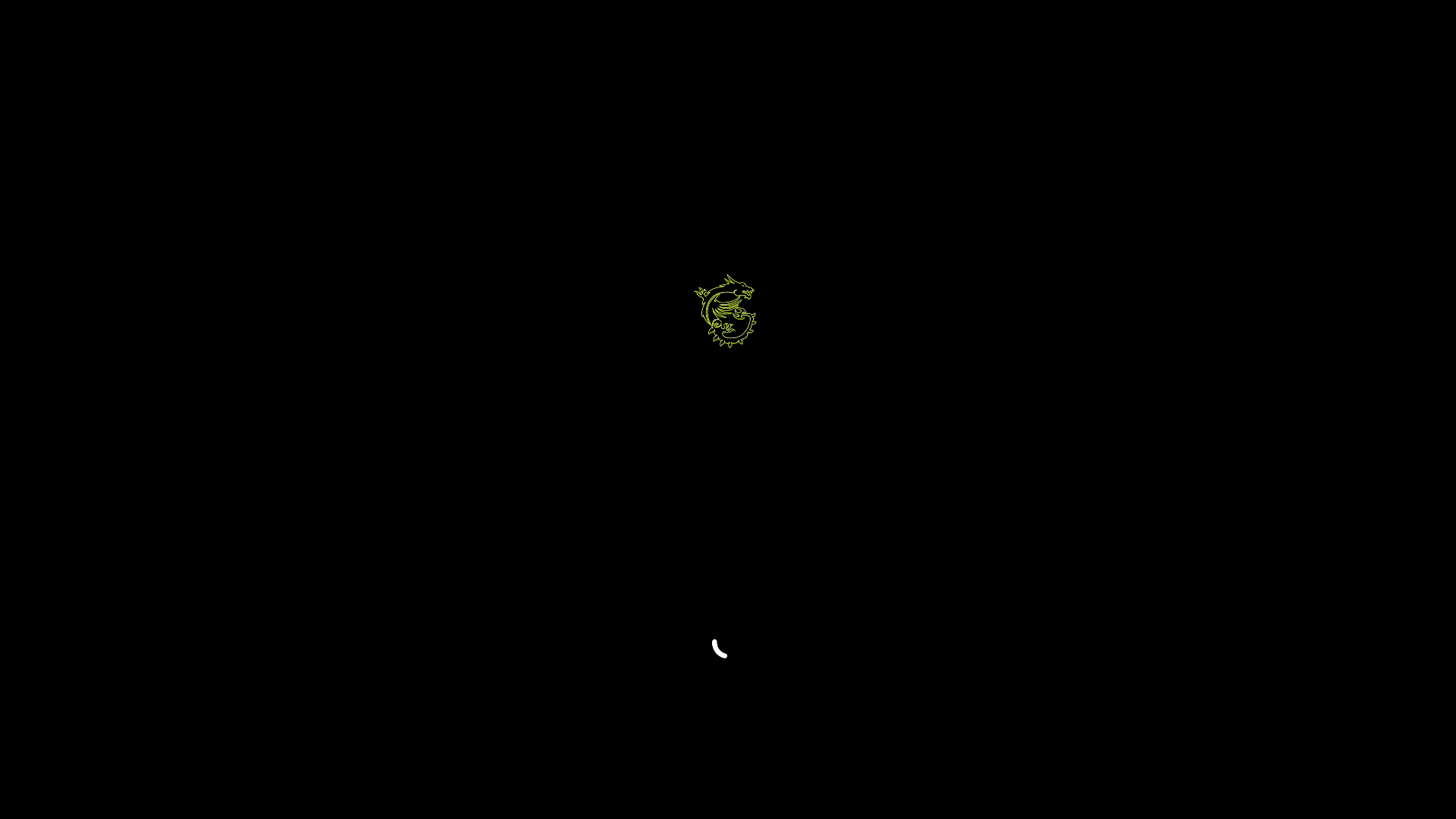

Логотип під час завантаження системи:

MSI MAG B760M MORTAR WIFI II

Комплектне ПЗ

  Програмне забезпечення

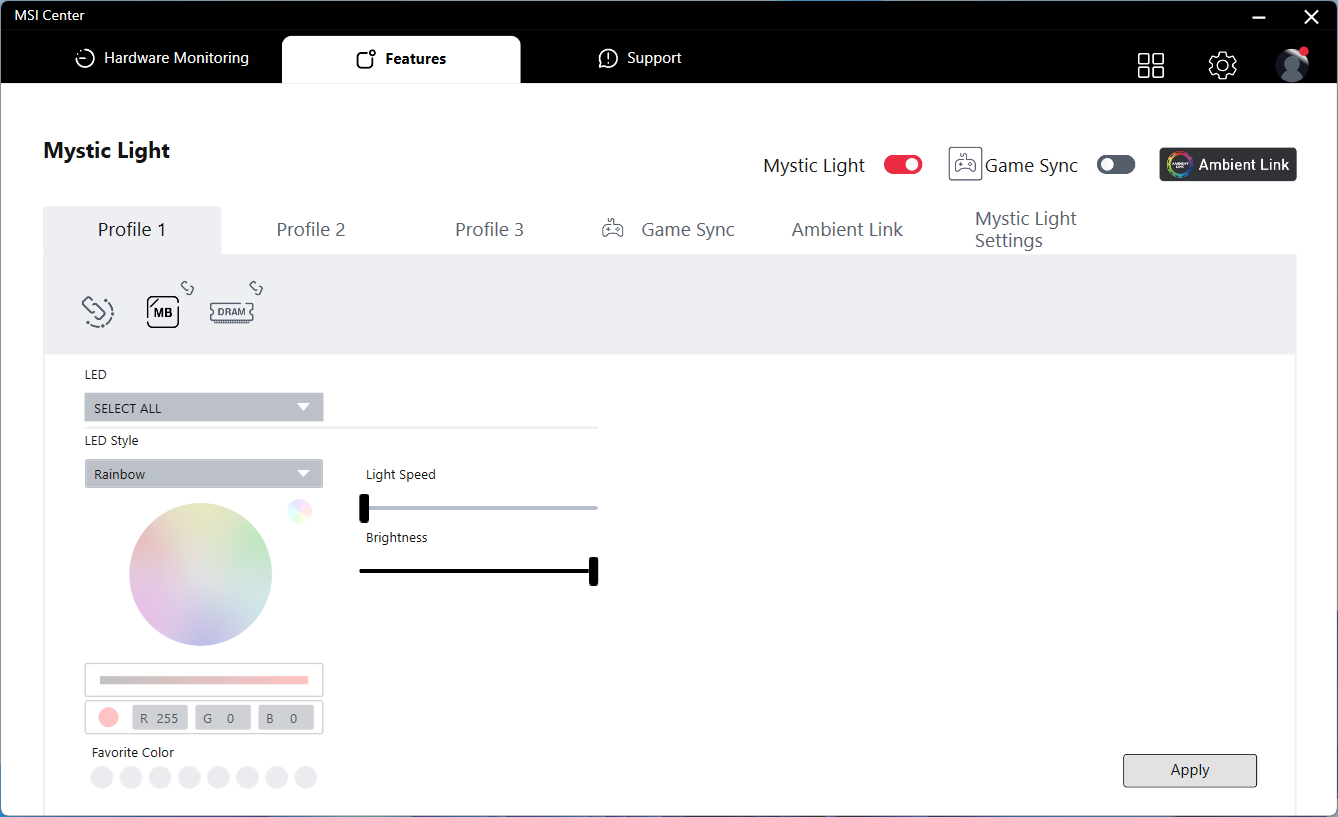

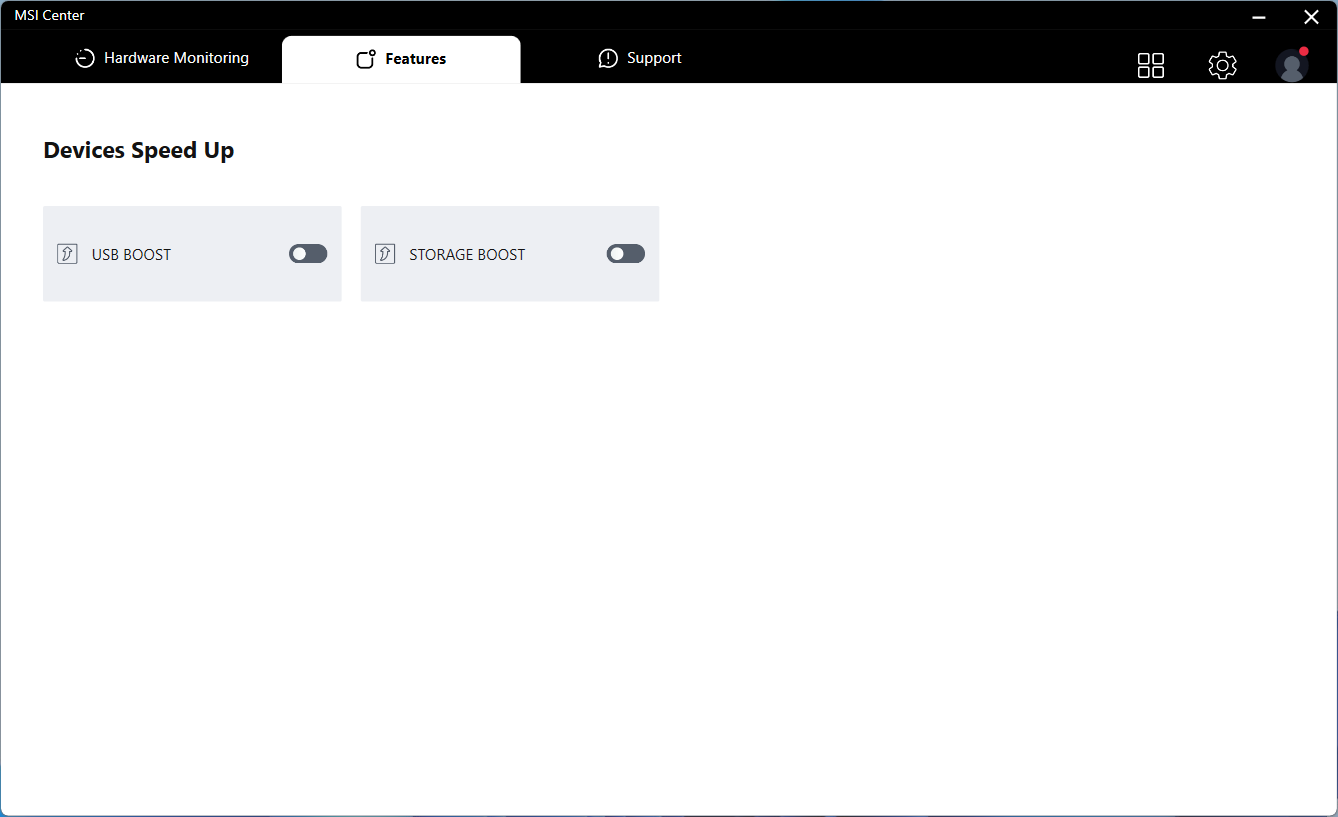

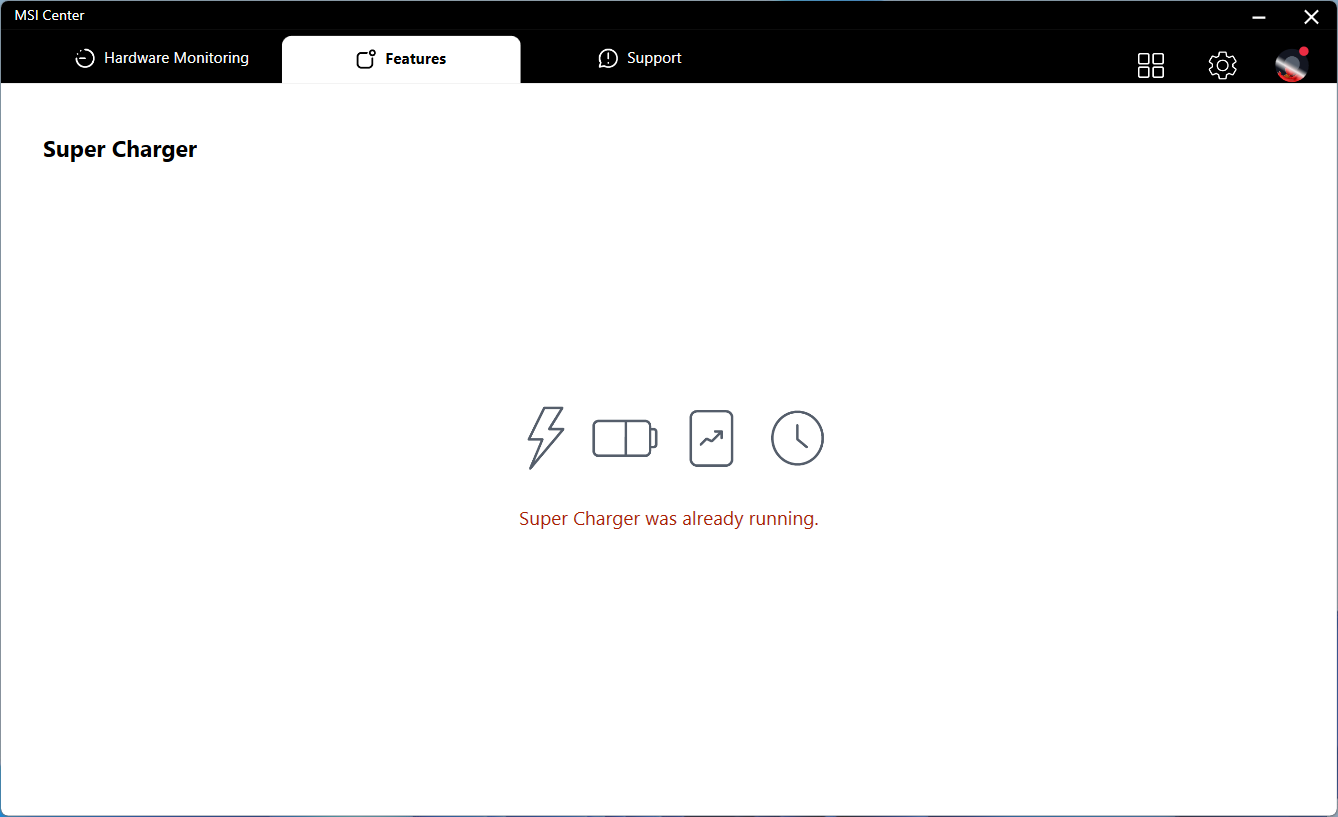

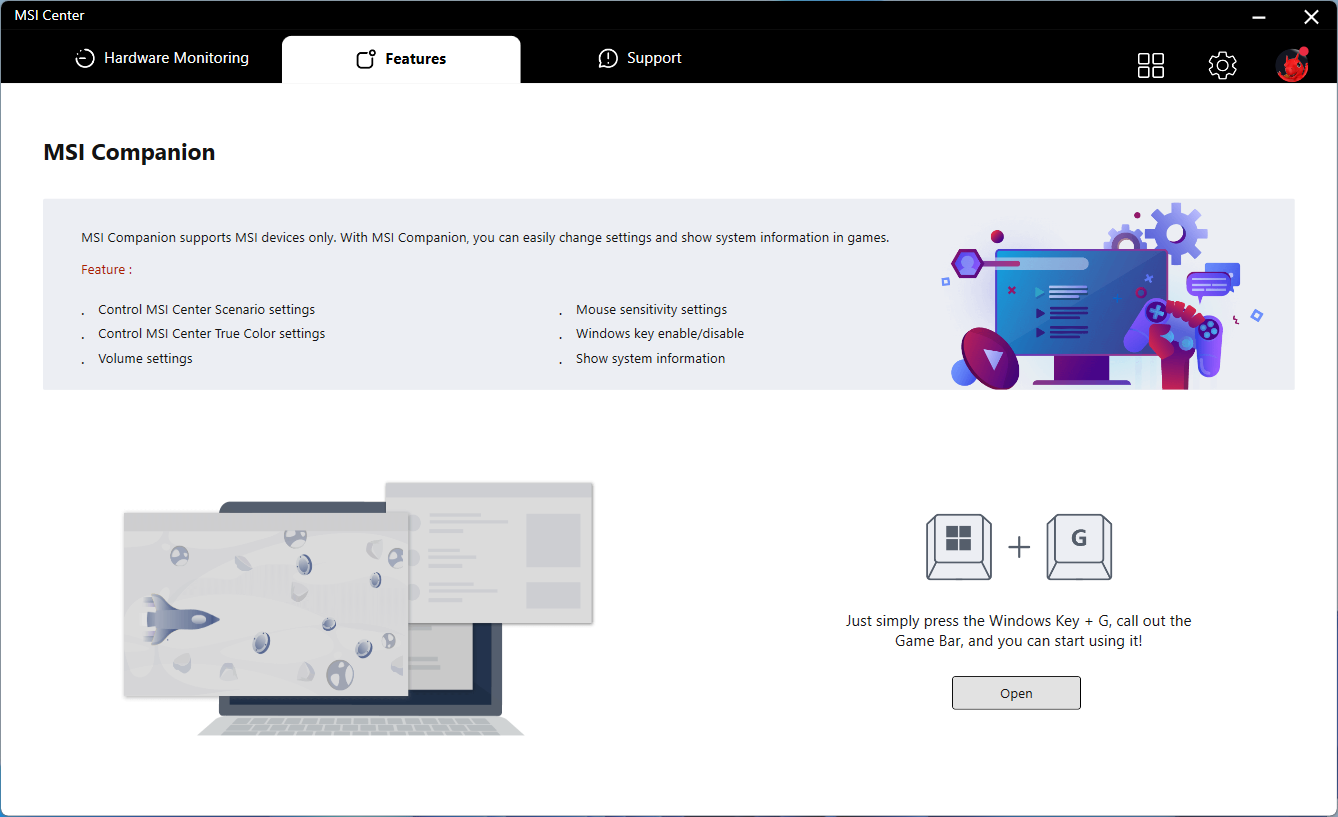

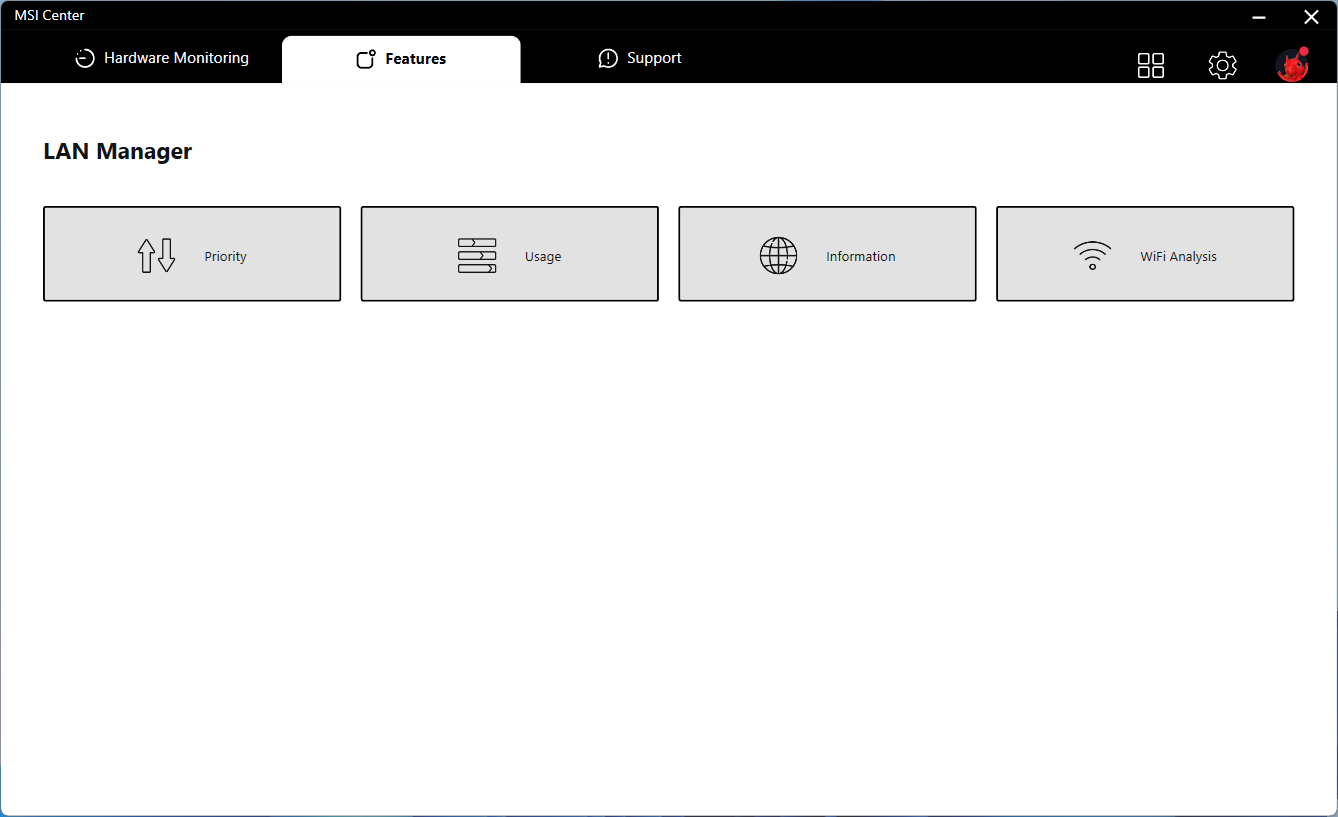

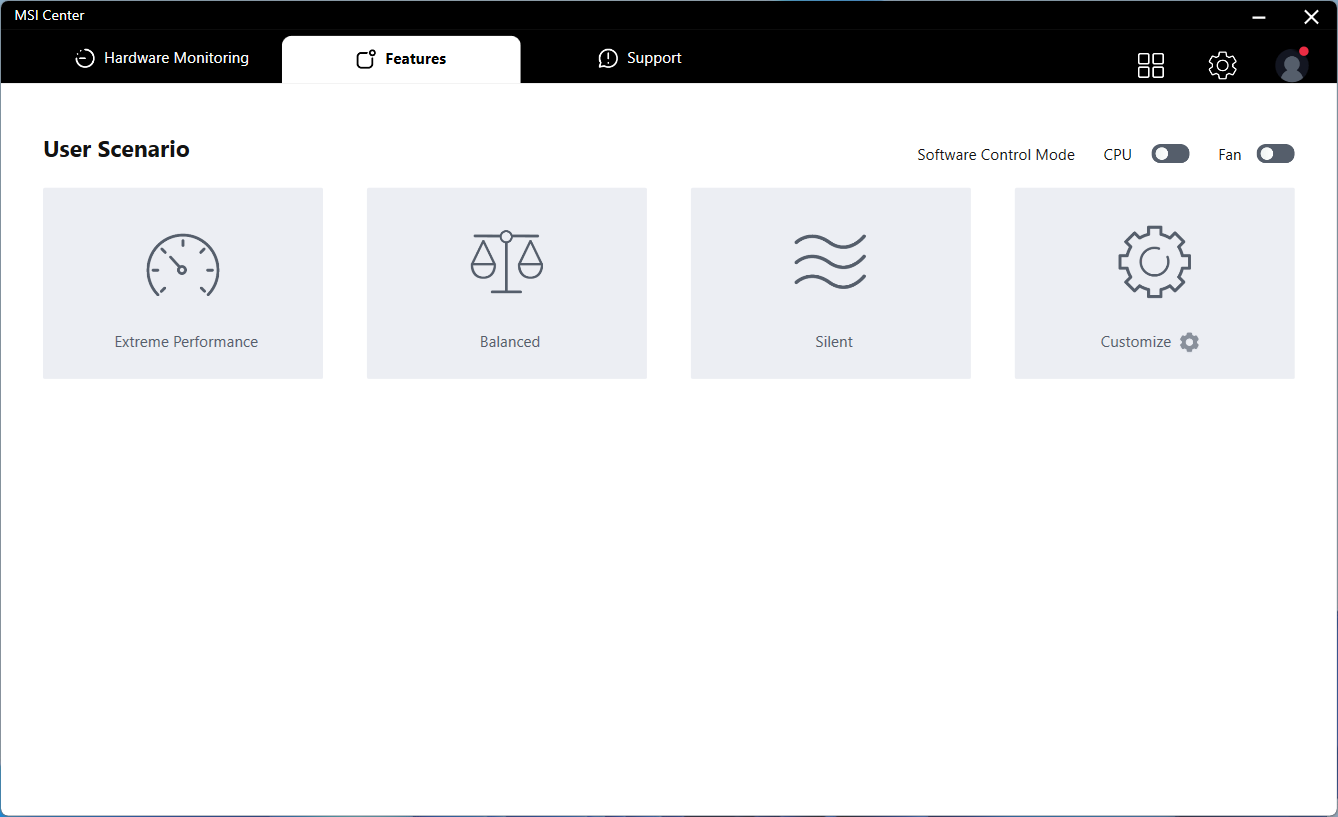

Фірмове MSI Center (MSI AI Engine, Game Highlights, MSI Companion, LAN Manager, Mystic Light, Devices Speed Up, Super Charger, System Diagnosis, Cooling Wizard, Live Update)
Додаткове CPU-Z MSI Gaming, 7-ZIP, AIDA64 Extreme – MSI Edition, Realtek Audio Control, Intel Extreme Tuning Utility (Intel XTU)

Заводською комплектацією материнської плати не передбачено наявності накопичувача з ПЗ та драйверами.

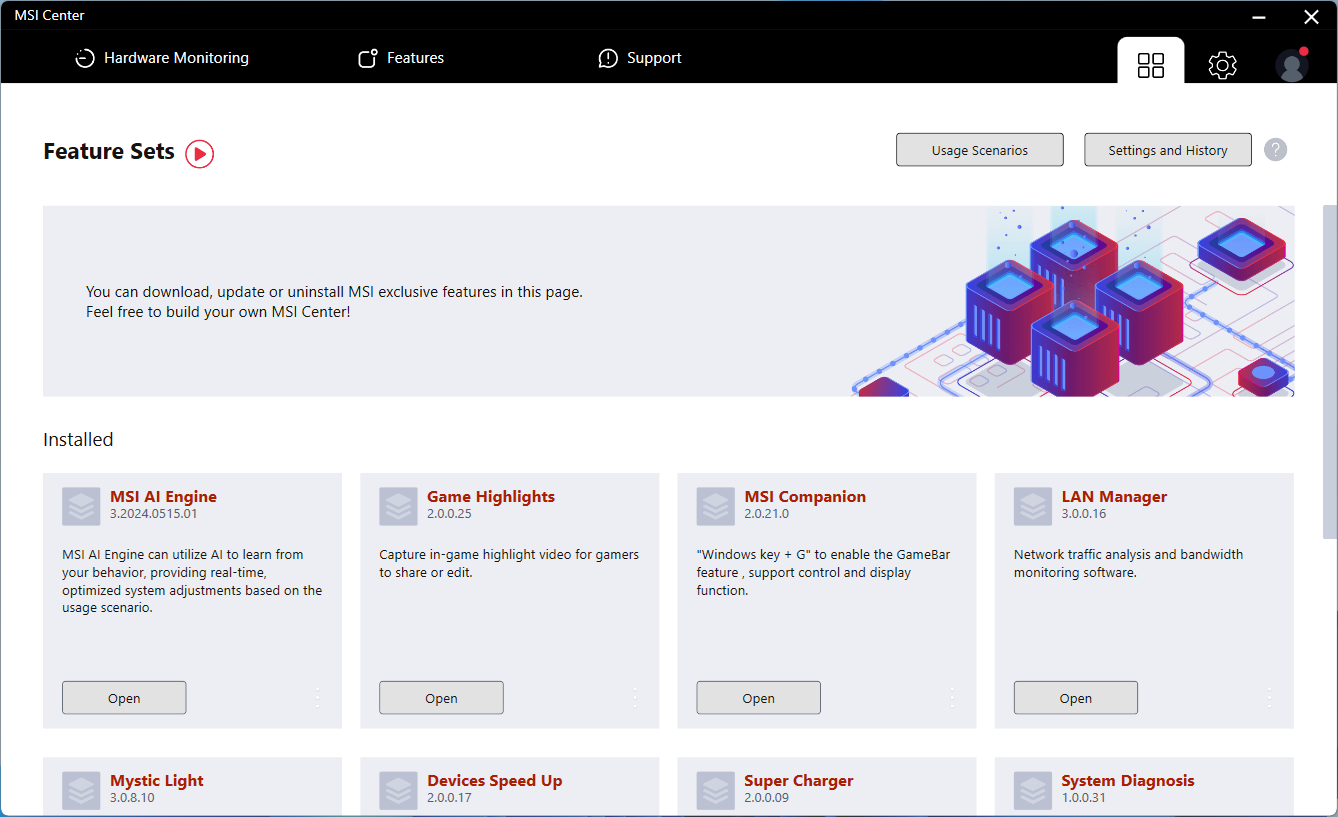

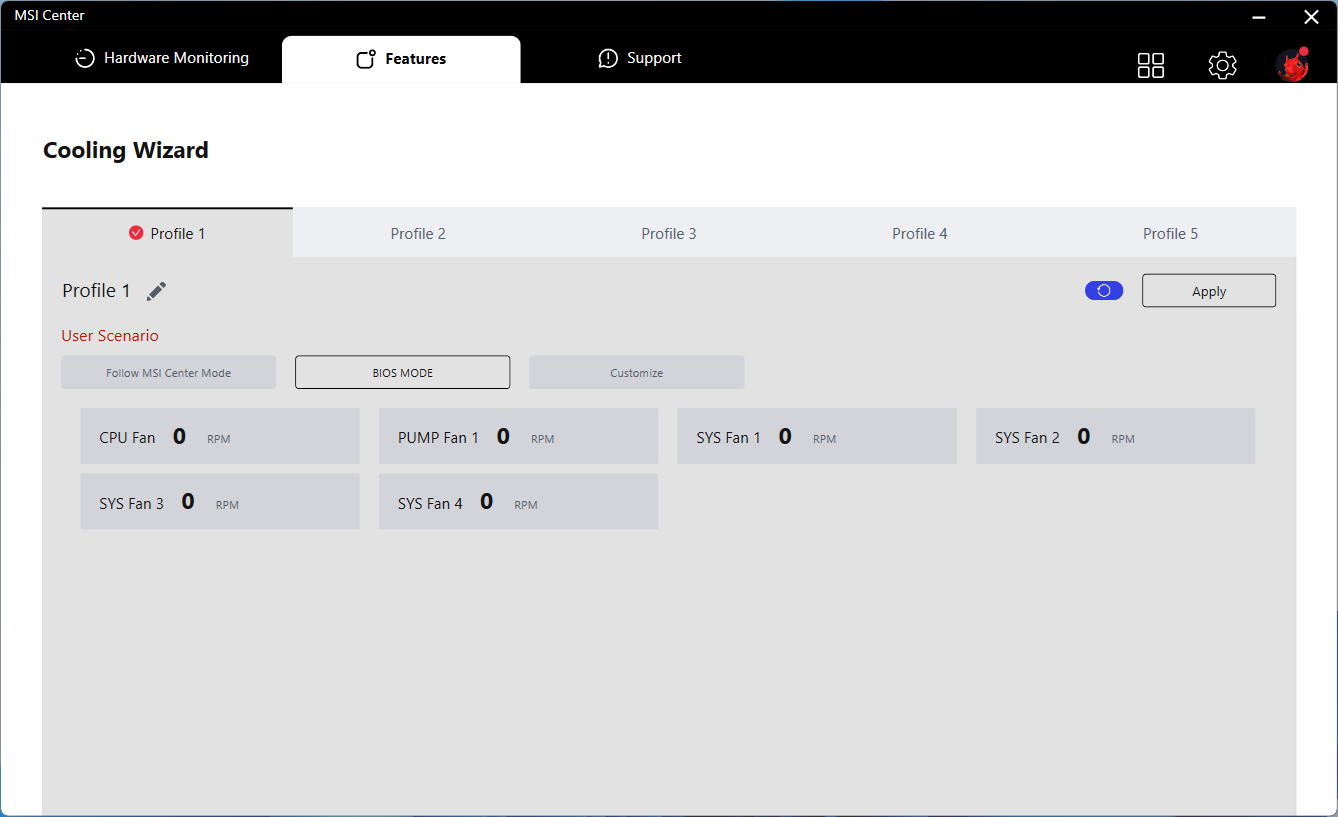

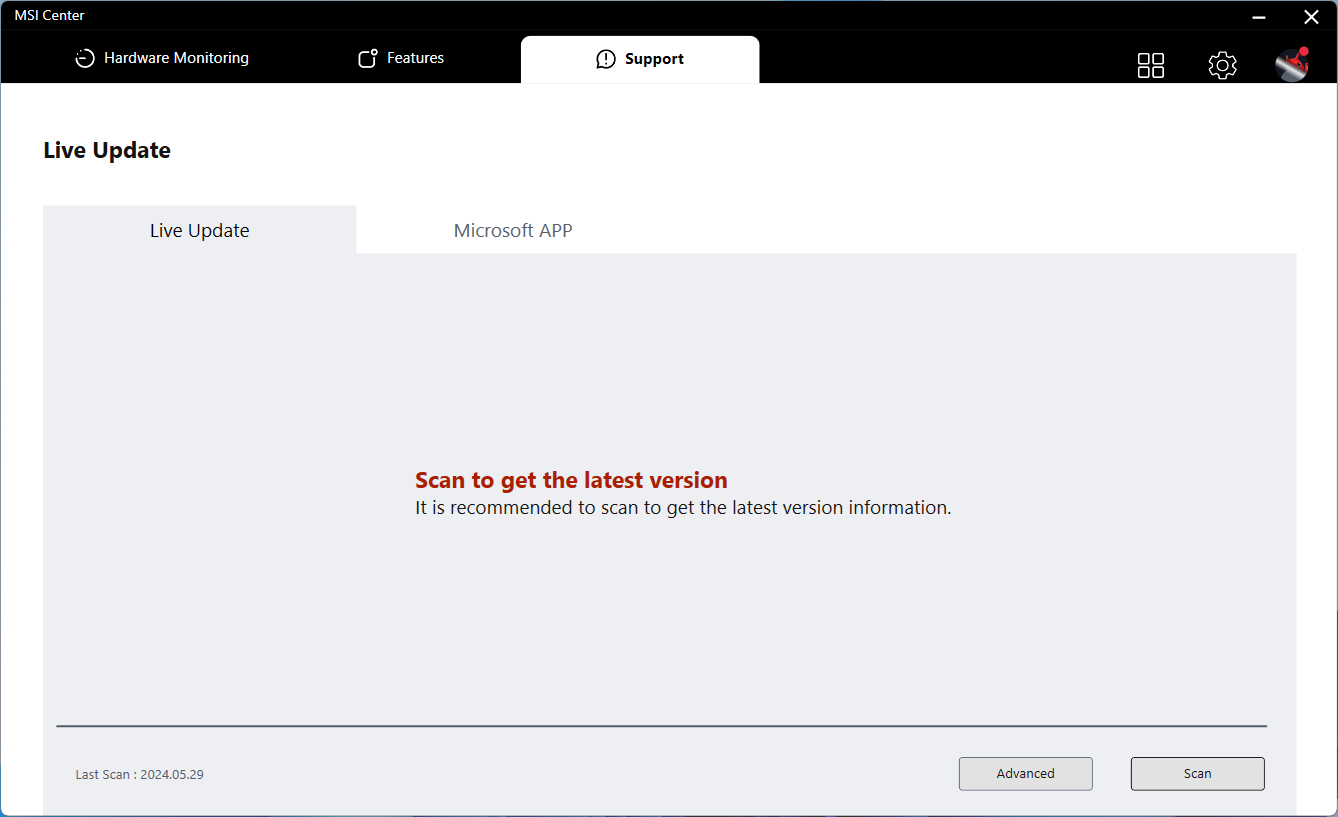

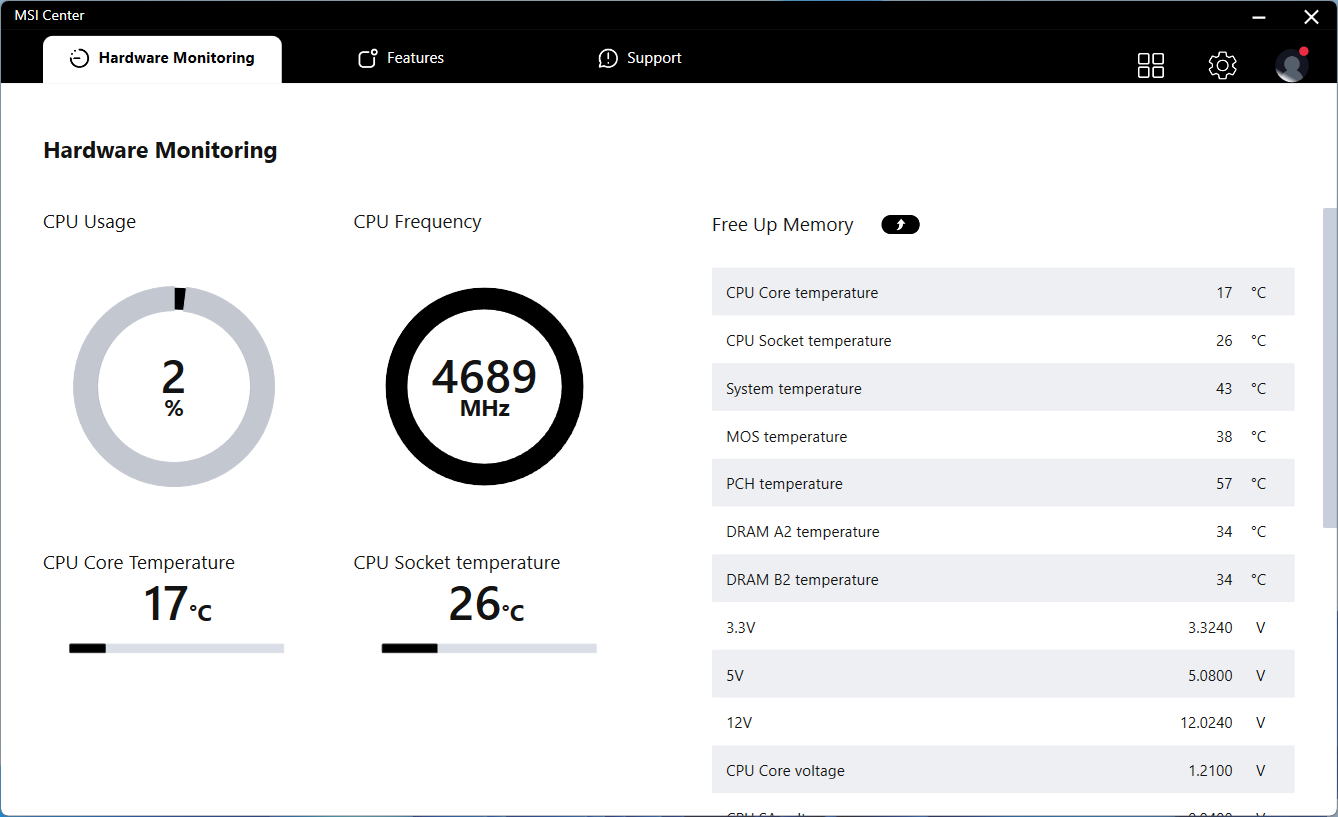

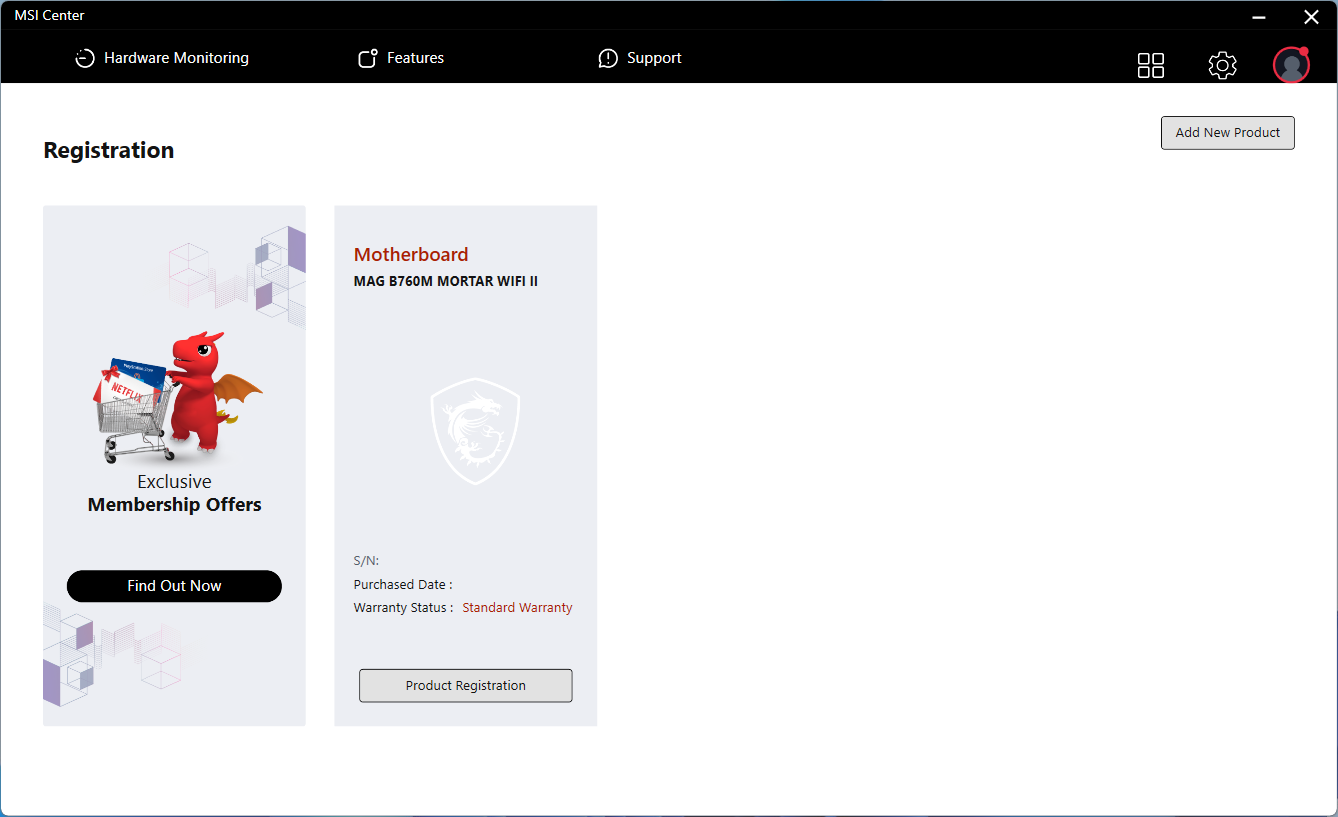

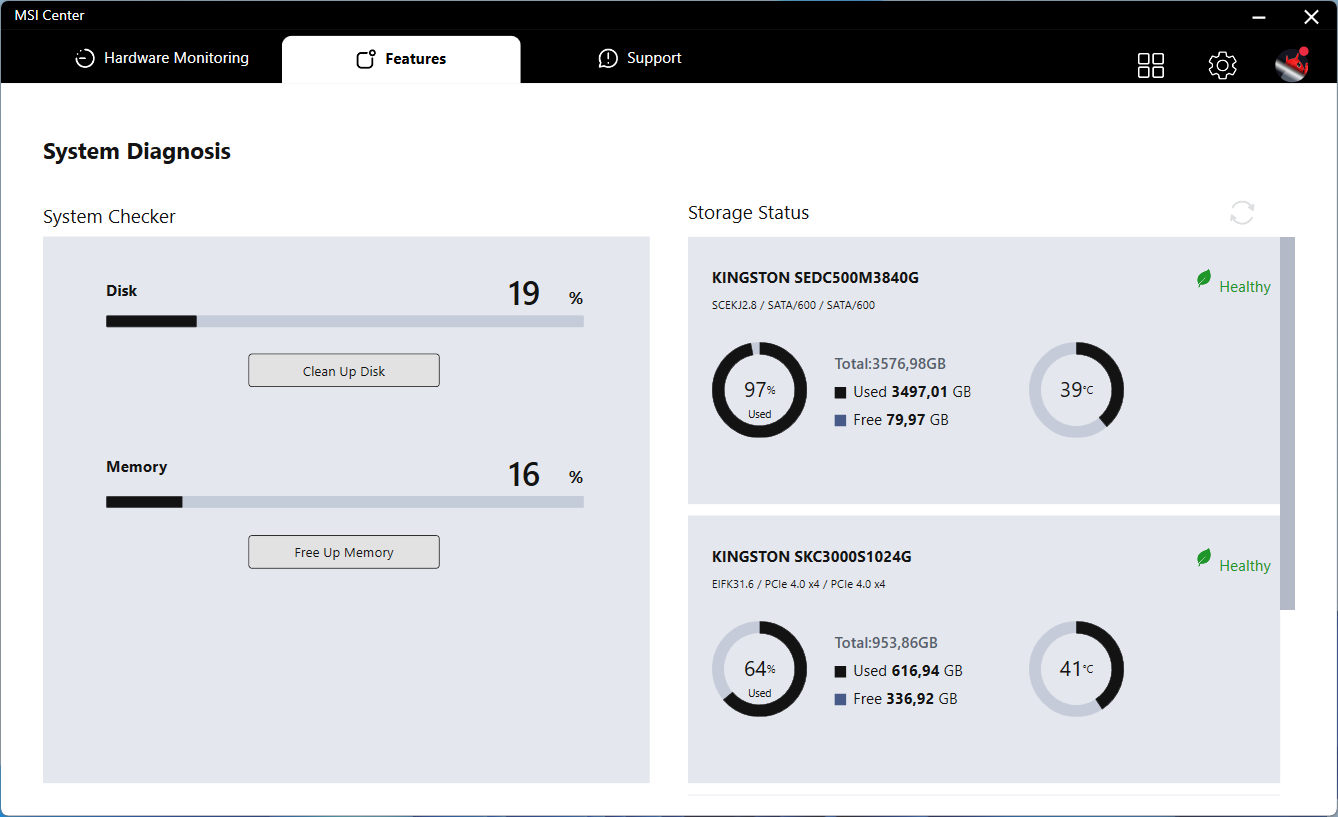

Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний застосунок, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.

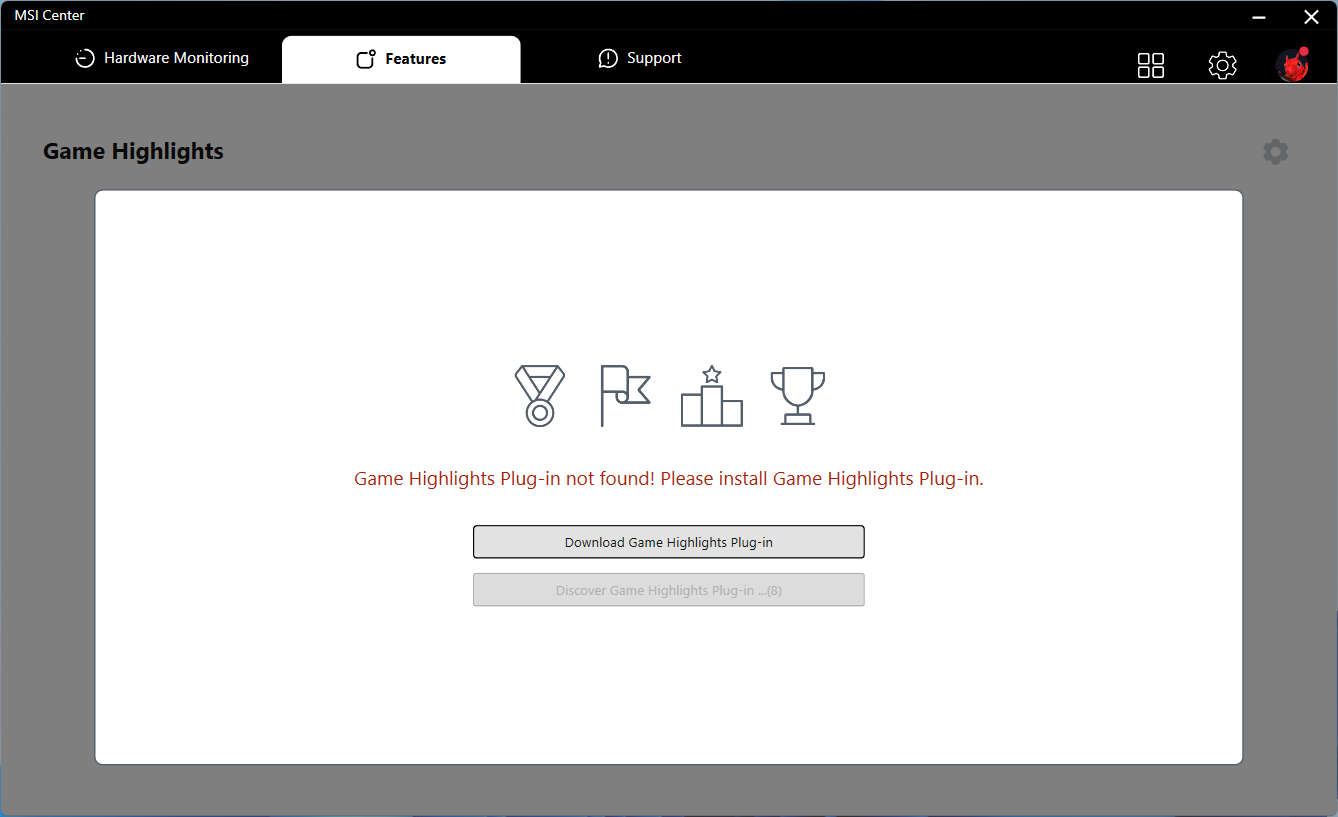

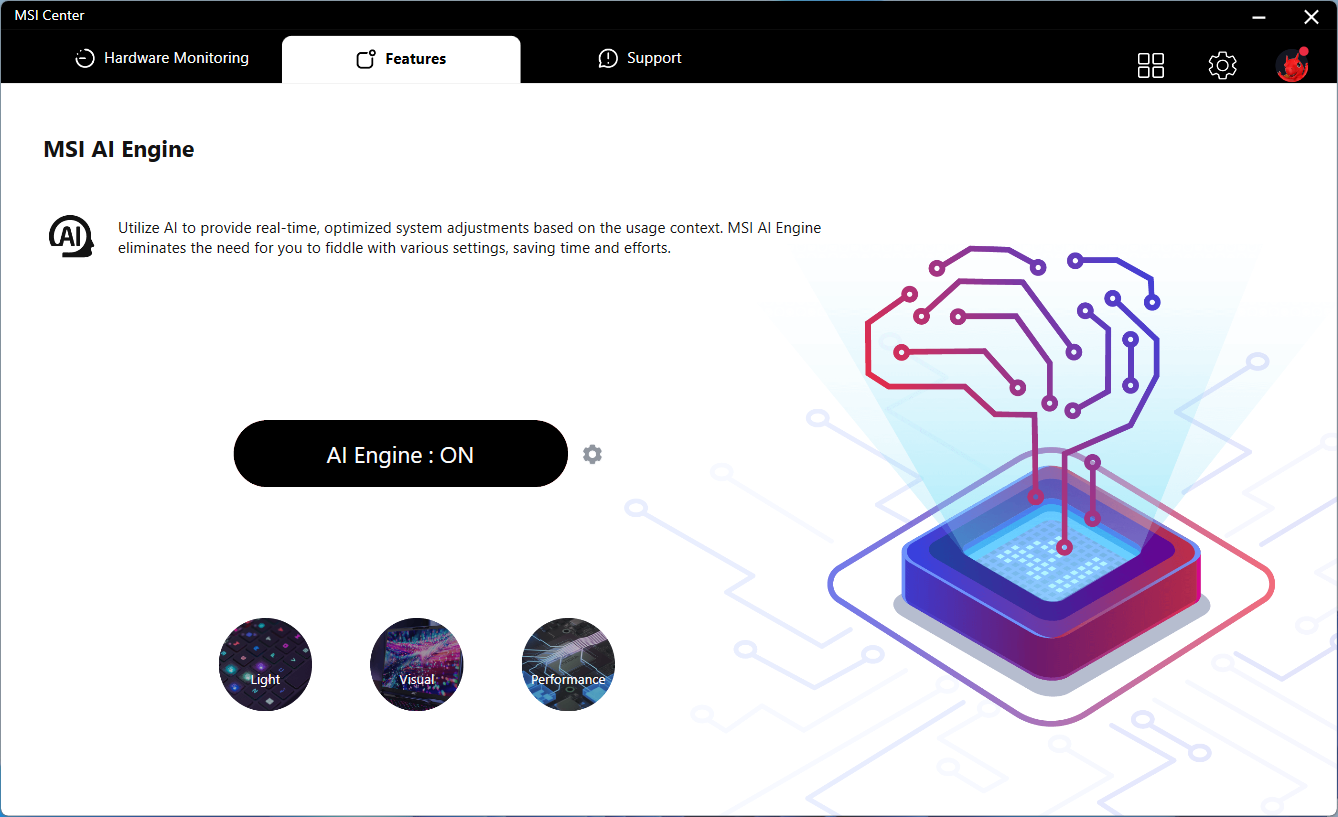

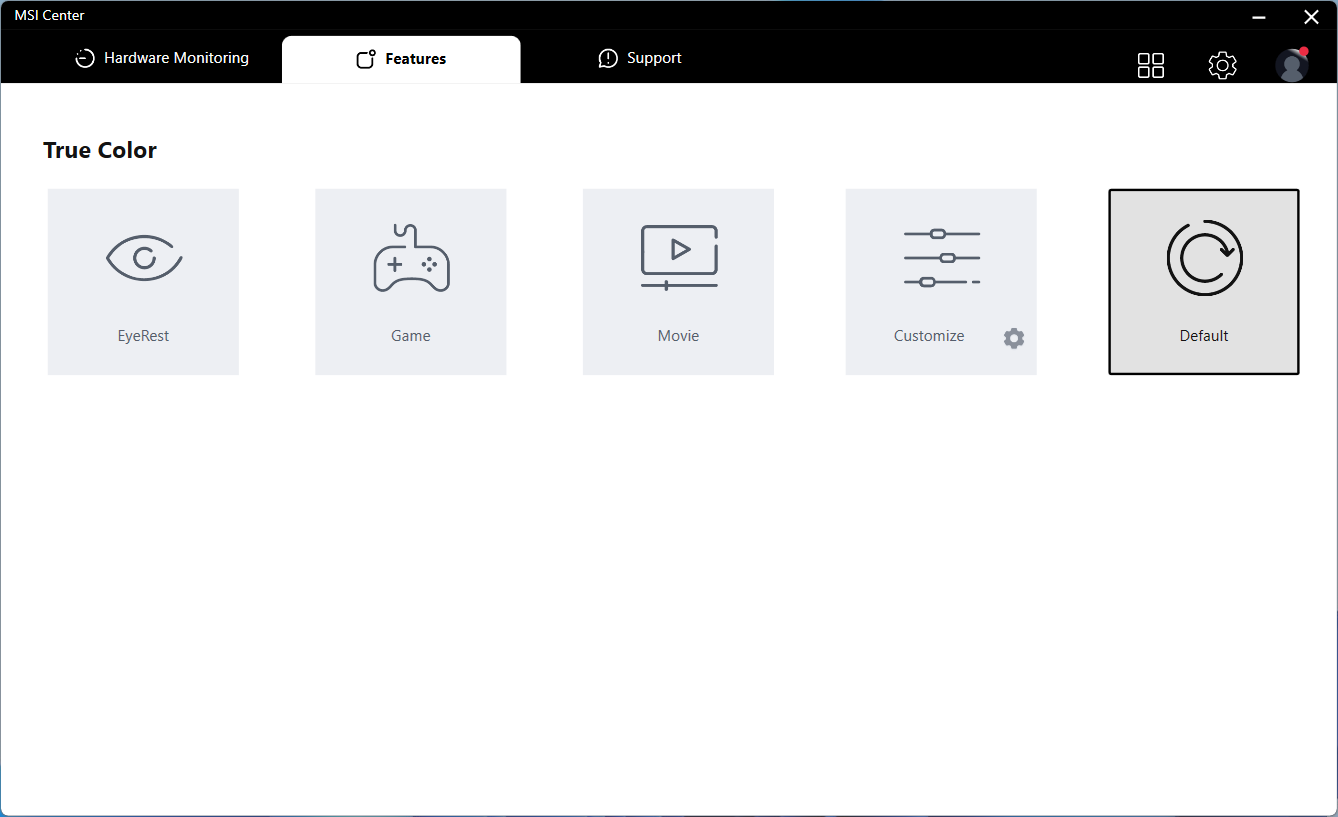

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

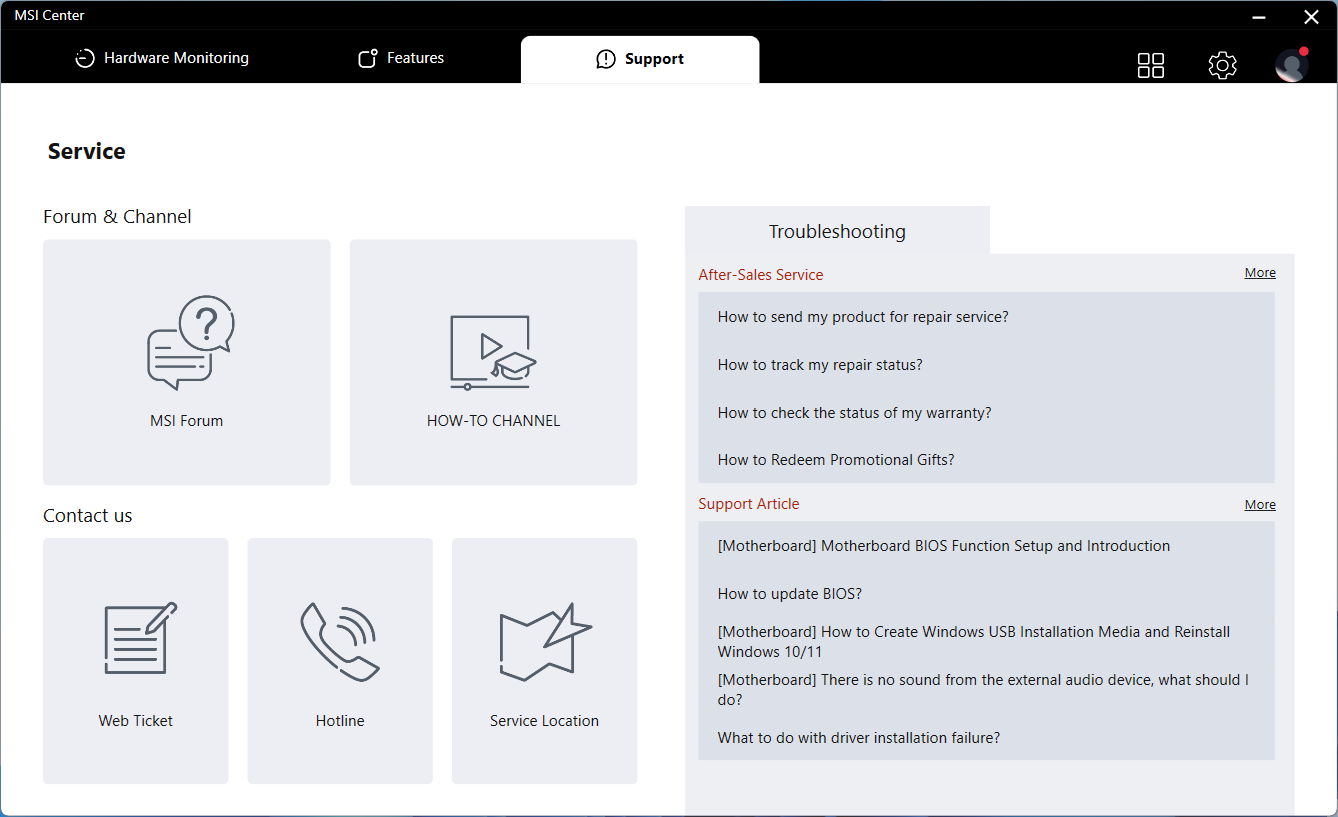

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II


Стенд для тестування

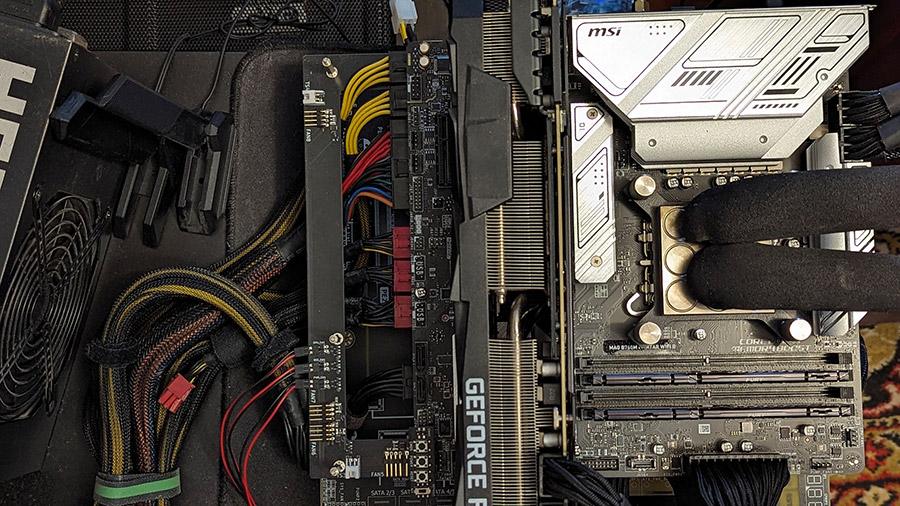

Тестування відбувалося з такими комплектуючими:

  • процесор: Intel Core i5-14400;
  • система охолодження: контур СВО із чилером;
  • материнська плата: MSI MAG B760M MORTAR WIFI II (UEFI E7E13IMS.150);
  • пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W Gigabyte Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 22H2 x64 (22631.3593), актуальні оновлення на момент кінця травня 2024 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чілер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.

MSI MAG B760M MORTAR WIFI IIMSI MAG B760M MORTAR WIFI II

Методика тестування

Типові налаштування аналогічні OPTIMIZED_DEFAULTS, частота пам'яті, що встановлена в режимі DDR5-4800 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 ms), а материнської плати через конектор ATX 24 pin. Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, в них відбувався запис телеметрії (1% low fps + average fps) за допомогою Riva Tuner Statistics Server якщо не було передбачено власного моніторингу в бенчмарках. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.

Тестування

Управління BCLK недоступно, тому у користувача будуть завжди статичні 100 МГц.

Телеметрія материнської плати в простої:

MSI MAG B760M MORTAR WIFI II

В режимі стрес-навантаження материнська плата утримувала процесор Intel Core i5-14400 в середньому на частоті 4207,8 МГц, P-cores працювали на частоті 4685,5 МГц, а E-cores — на 3491,5 МГц.

MSI MAG B760M MORTAR WIFI II

Прийшов час термофото, порядок традиційний: простій, навантаження.

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

Як видно, при використанні процесора середнього класу запас міцності дуже великий. Тепер подивимось на графіки енергоспоживання та температур:

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

Результати геймінгу:

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

Результати бенчмаркінгу:

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

Результати вузла ОЗП:

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

MSI MAG B760M MORTAR WIFI II

Висновки

Перш за все — головні відмінності на фоні попередника. Виробник відмовився від модифікації під оперативну пам’ять DDR4. Слот розширення PCI-E x1 було замінено на роз’єм M.2 з радіатором охолодження. Батарейку CMOS було зміщено ближче до низу, і хоч це не продукт для ентузіастів, але це теж приємний нюанс, адже ніхто не забороняє гратись з ОЗП на повну. До речі про неї, MSI заявляє про можливість роботи з пам’яттю до рівня DDR5-7800 в режимі розгону у модифікації «II», коли попередня версія підтримувала лише DDR5-7200. Також змінилась антена Wi-Fi. Все інше залишилось тим самим, навіть дизайн та топологія дуже схожі один на одного, лише надпис «II» на радіаторі чипсета гарантує правильну ідентифікацію швидким поглядом.

Критичних мінусів виявлено не було, а зі спірних моментів можна відмітити хіба що застарілий аудіокодек. Мінімалісти, що не хочуть переплачувати за RGB, який буде вимкнено одразу після першого запуску можуть радіти, адже його тут нема (хоча ніхто не забороняє зробити його самому, контактних груп на борту достатньо).

Материнська плата чудово поєднується з процесором Intel Core i5-14400, та забезпечує йому максимальне вікно турборежиму. Крім цього MAG B760M MORTAR WIFI II гарантує своєму покупцеві підтримку нових інтерфейсів на кшталт USB 3.2 2x2, PCIe 5.0, а тепер ще й більшу кількість накопичувачів на борту. Файний вибір для принципу «зібрав та забув».
