Оновивши модельний ряд систем рідинного охолодження лише восени минулого року, компанія MSI знов представила нові продукти. Чергові AiO стали доступнішими, але при цьому не втратили своєї ефективності. Виробник впровадив деякі особливості, які зустрічаються не так часто в інших СРО, що й вплинуло, як на ціну, так й на продуктивність моделей MAG CoreLiquid A13 360 й MAG CoreLiquid A13 240. А от що саме, ми й спробуємо з’ясувати в цьому огляді.
Технічні параметри
| Виробник | MSI | |
|---|---|---|
| Назва та сторінка продукту | MAG CORELIQUID A13 360 (White) | MAG CORELIQUID A13 240 (White) |
| Тип | 360 мм | 240 мм |
| Сумісність с процесорними роз'ємами Intel | LGA 1851 / 1700 | |
| Сумісність с процесорними роз'ємами AMD | AM5 / AM4 | |
| Розміри радіатора (ДхШхВ), мм | 394 x 119,6 x 27 | 277 x 119,6 x 27 |
| Розміри вентилятора (ДхШхВ), мм | 120 x 120 x 25 | |
| Довжина трубок, мм | 390 | |
| Матеріал та конструкція радіатора | Алюмінієвий трисекційний радіатор с ребрами стрічкового типу | Алюмінієвий двосекційний радіатор с ребрами стрічкового типу |
| Кількість пластин на дюйм, FPI | 20 | |
| Загальна вага системи у зборі, г | н/д | |
| Розмір водяного блоку, (ДхШхВ), мм | 70,9 x 69,3 x 57 | |
| Розмір теплоз’ємної пластини (діаметр), мм | 49,5 x 43,5 | |
| Матеріал водяного блоку | Пластиковий корпус з мідною основою | |
| Швидкість помпи, об/хв | 3800 ± 10% | |
| Модель вентилятора | DF1202512RFMN | |
| Швидкість вентилятора, об/хв | 2000 ± 10% | |
| Повітряний потік, м³/год (CFM) | 106,35 (62,6) | |
| Рівень шуму вентилятора, дБ (А) | ~30 | |
| Статичний тиск, мм води | ~2,36 | |
| Тип вальниці вентилятора | Нарізна втулка | |
| Особливості | Світлодіодна підсвітка помпи та вентиляторів | |
| Середня вартість, грн | 4499 | 3135 |
Комплект постачання
Система рідинного охолодження MAG CoreLiquid A13 360 постачається в темній довгастій коробці, на якій зображена AiO й вказані її особливості та характеристики.
Для MAG CoreLiquid A13 240 коробка трохи коротша, але так само надійно захищає СРО від пошкодження.

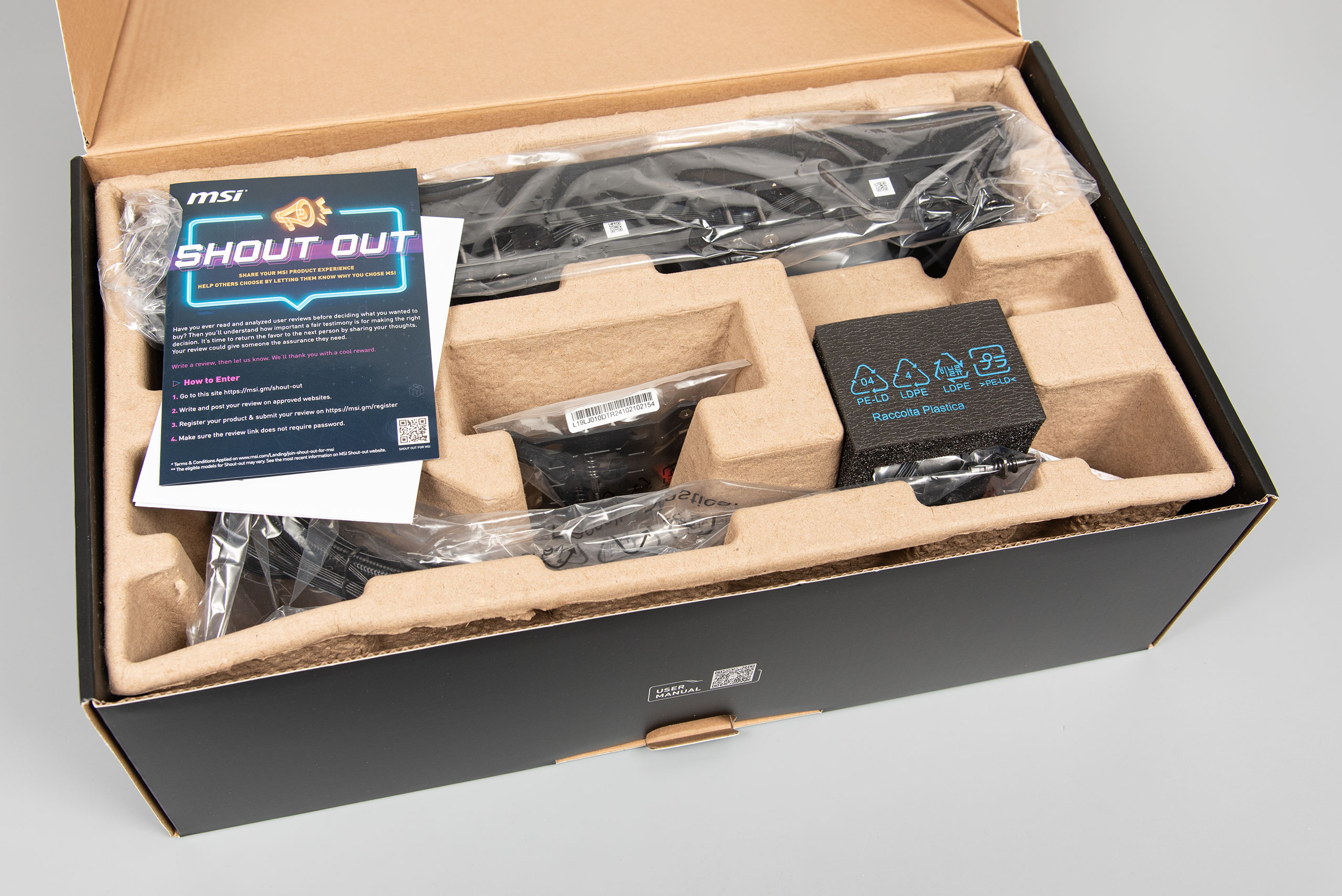

Для цього кожна з розглянутих систем розміщена в формі з пресованого картону, помпа також додатково захищена вставкою зі спіненого поліетилену.

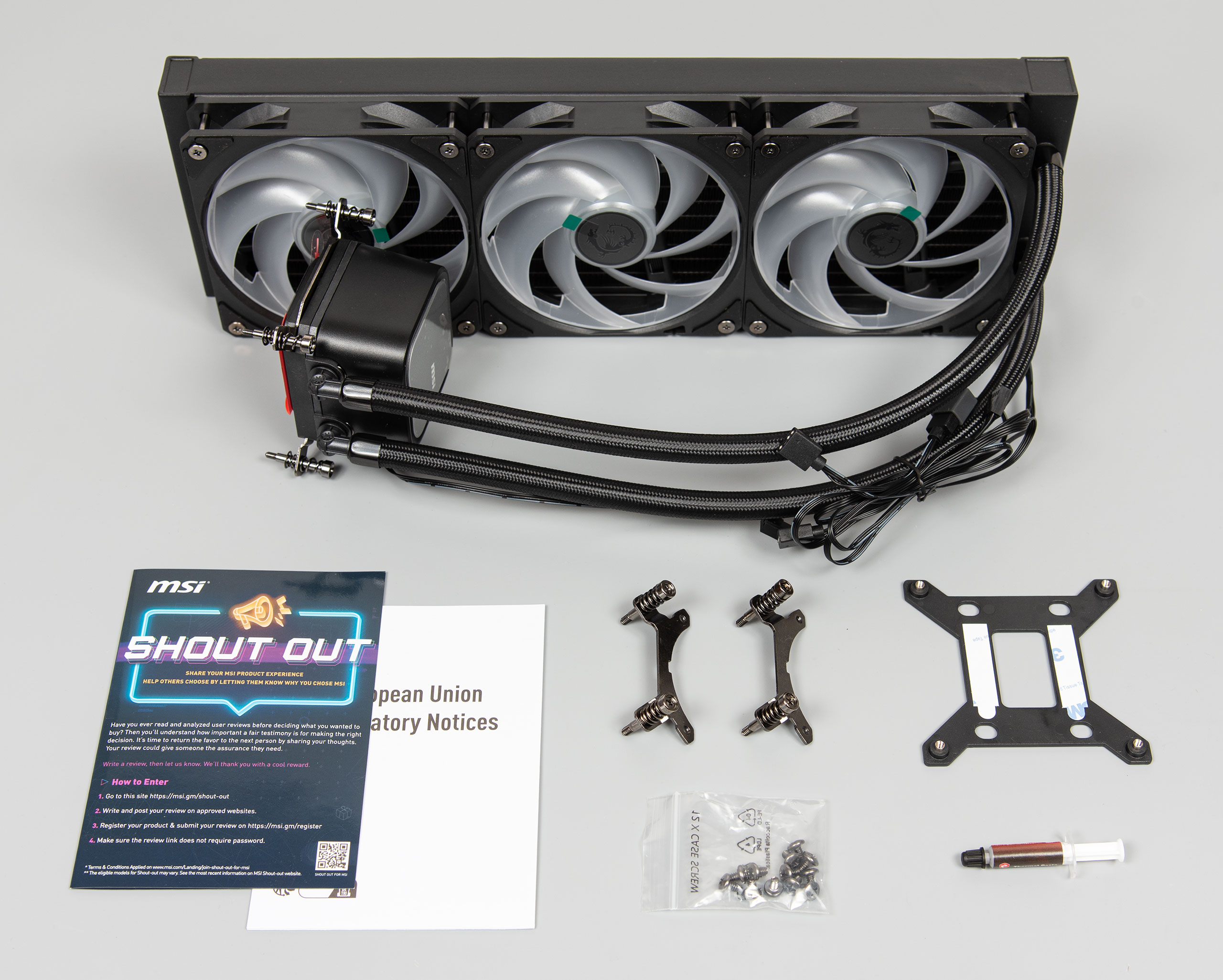

Комплект постачання кожної AiO мінімальний, є все необхідне та немає зайвого на кшталт підтримки старих платформ. Для старшої моделі це:
- кронштейни з гвинтами та пружинами для роз’ємів AMD AM5/AM4;
- кронштейни з гвинтами та пружинами для роз’ємів Intel LGA 1851/1700 (встановлені на водоблоці);
- підсилювальна пластина для роз'ємів Intel LGA 1851/1700;
- 12 коротких гвинтів для кріплення радіатор до корпусу;
- три вентилятори типорозміру 120x120x25 (встановлені на радіаторі)
- тюбик термопасти;
- інструкція.

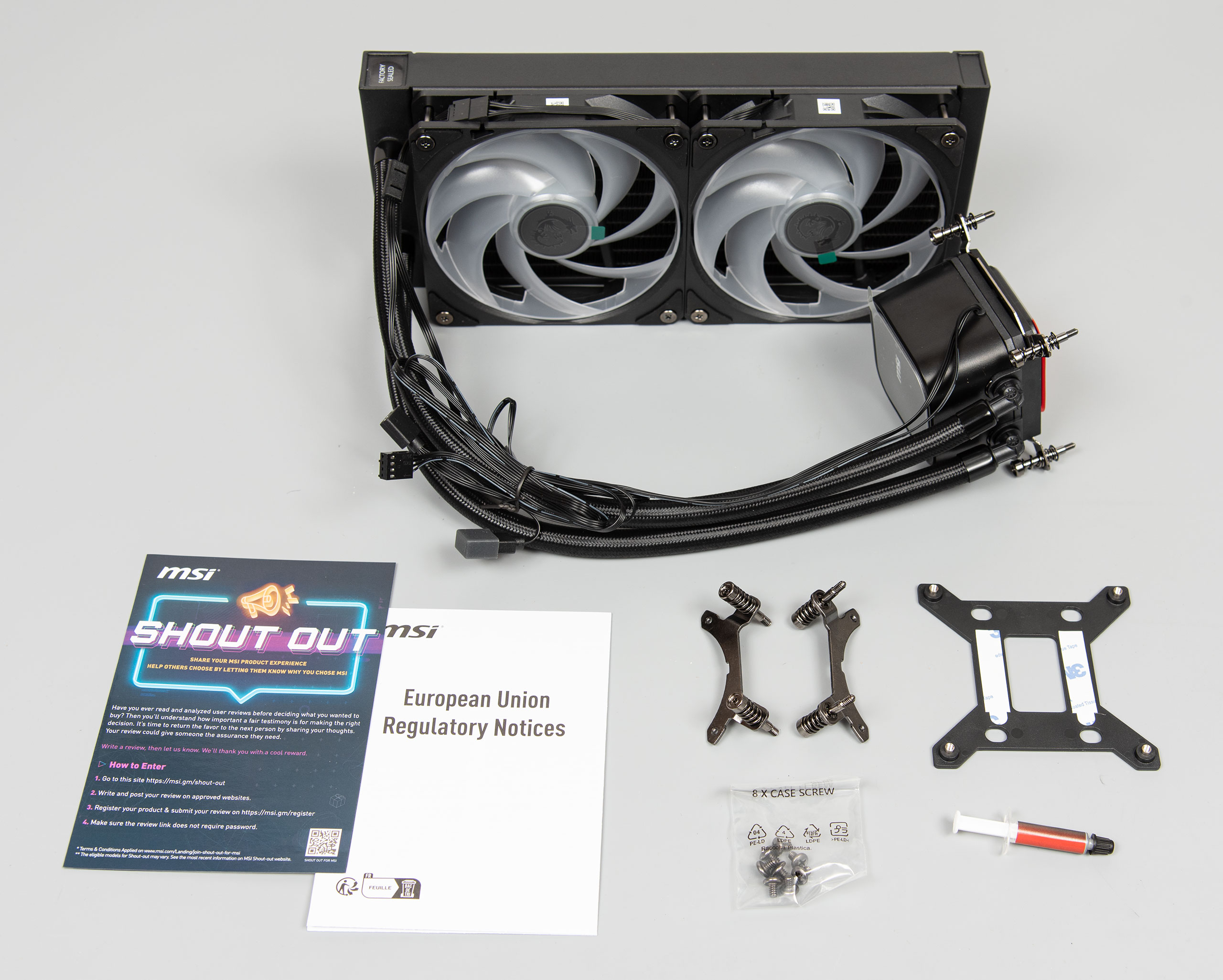

Як бачимо, є можливість встановлення цих систем лише на сучасні платформи, тоді як минулі залишилися за бортом. Молодша модель також має спартанський комплект постачання:
- кронштейни з гвинтами та пружинами для роз’ємів AMD AM5/AM4;
- кронштейни з гвинтами та пружинами для роз’ємів Intel LGA 1851/1700 (встановлені на водоблоке);
- підсилювальна пластина для роз'ємів Intel LGA 1851/1700;
- вісім коротких гвинтів для кріплення радіатора до корпусу;
- два вентилятори типорозміру 120x120x25 (встановлені на радіаторі);
- тюбик термопасти;
- інструкція.
Зовнішній вигляд та конструкція
Системи рідинного охолодження постачаються зі встановленими вентиляторами та мають сучасний вигляд з прямокутною формою радіаторів, при цьому водоблок має плавні обводи.
Алюмінієві радіатори чорного кольору (або білі, залежно від моделі) мають розміри 394x19,6x27 мм для старшої моделі та 277x 19,6x27 мм для молодшої й без проблем можуть бути встановлені у більшості корпусів з підтримкою відповідних типорозмірів. Конструктивно в них все майже стандартно: через 12 каналів циркулює охолоджувальна рідина, яка передає тепло ребрам з металічних смуг, зібраних у гармошку, тільки щільність їх складає 20 FPI замість 19 FPI у більшості випадків.

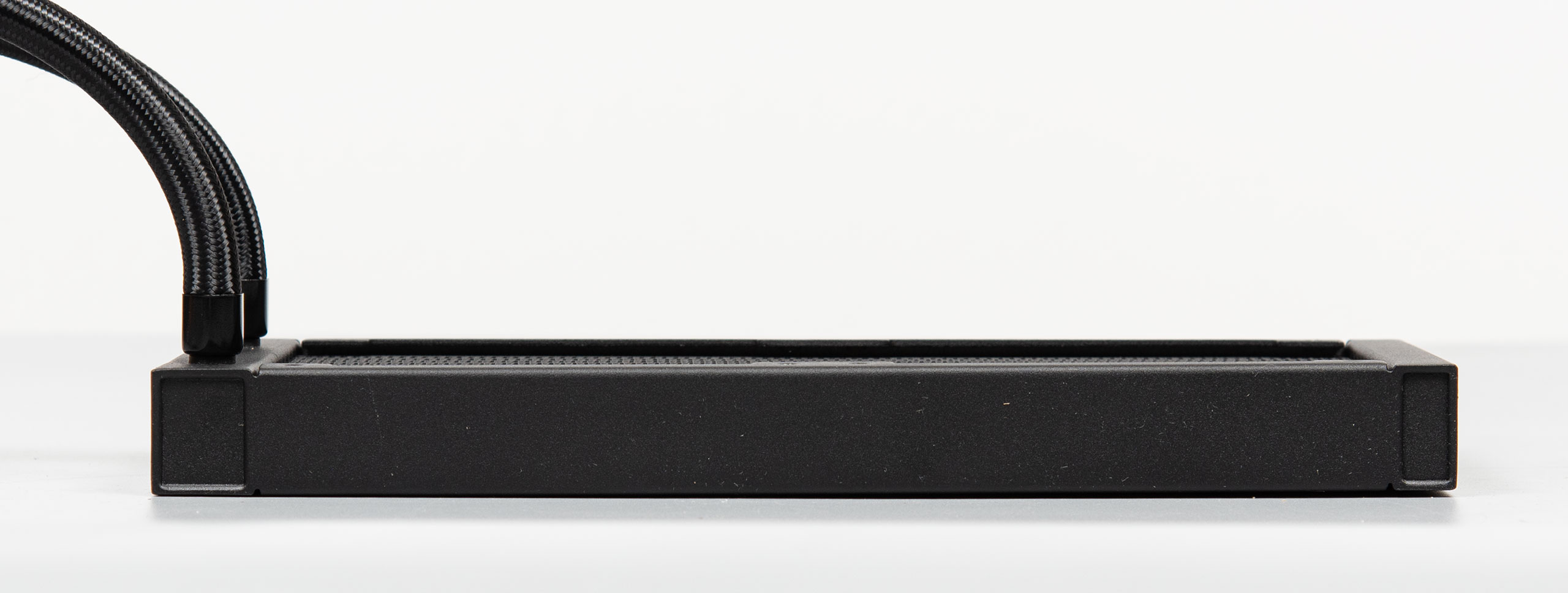

Товщина колекторів дорівнює 22 та 14 мм. Довжина гумових шлангів з нейлоновим обплетенням складає 390 мм, а в місцях з’єднання з радіатором та водоблоком вони зафіксовані металевими обоймами.

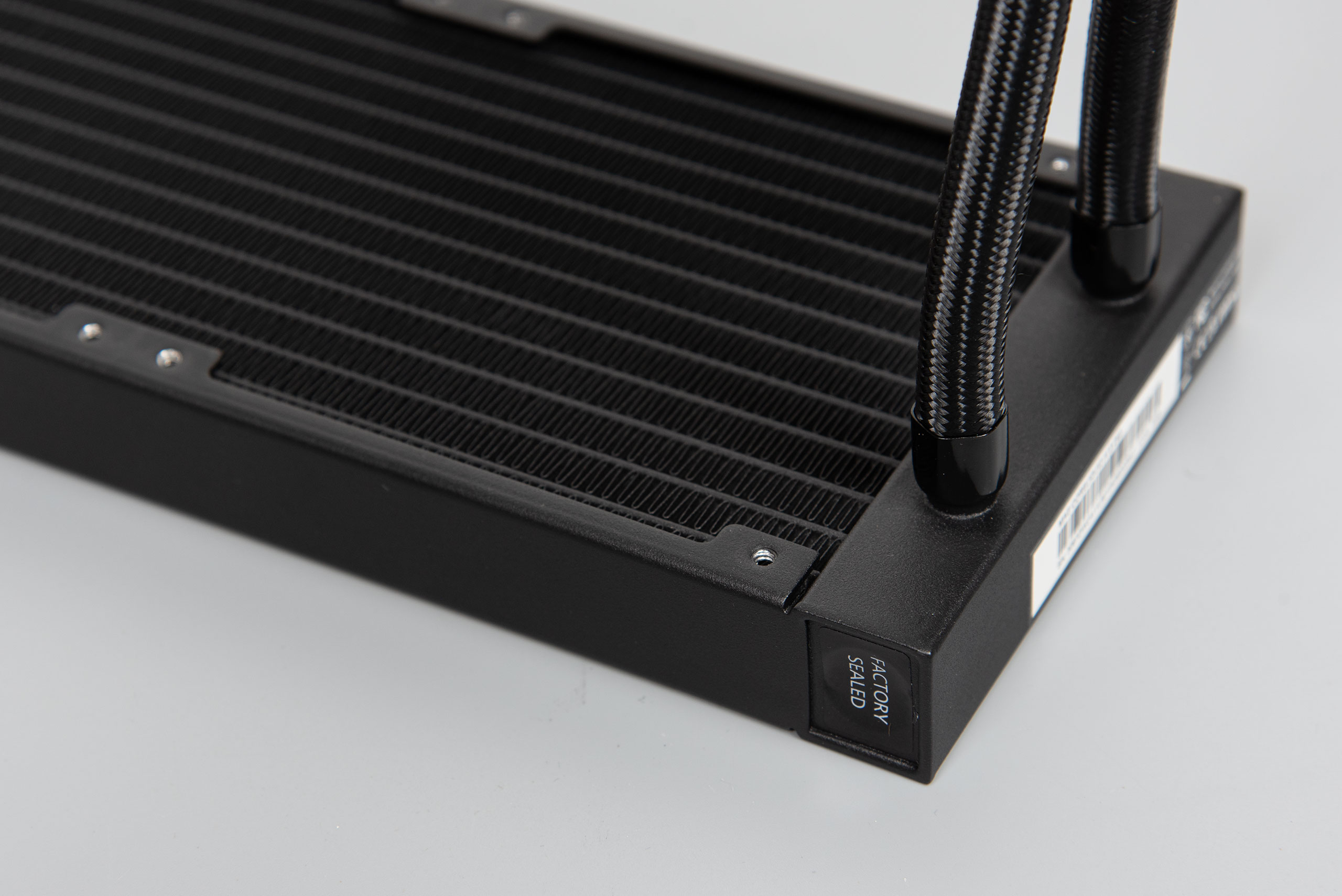

Також на основному колекторі кожного радіатора є пломба, під якою присутній отвір з пробкою для обслуговування СРО. Звісно, поки дійсна гарантія — її краще не чіпати.
Як вже зазначалося вище радіатори мають прямокутну форму і нічим особливим більше не примітні, немає жодних написів чи декоративних елементів.

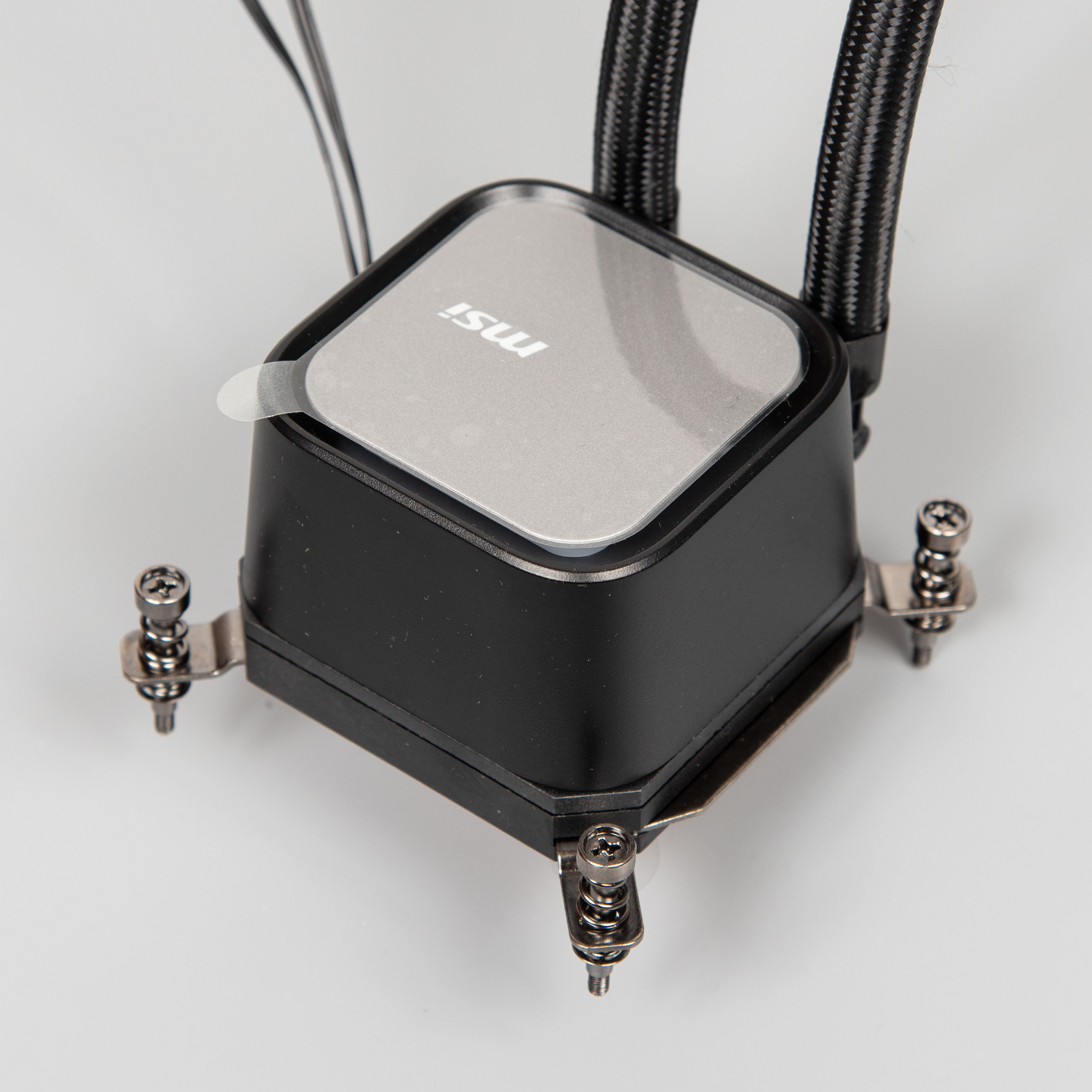

Комбінована помпа з водоблоком, навпаки, має округлий корпус чорного кольору (або білого, залежно від моделі) з сірою кришкою, яка по контору має напівпрозору вставку з RGB-підсвічуванням. Розміри корпусу складають 70,9x69,3x57 мм, швидкість помпи сягає 3800 об/хв. Виробник обіцяє час роботи помпи на рівні 25000 годин при типовому використанні.
Водоблок постачається вже зі встановленими кронштейнами для фіксації на сокетах Intel, але за необхідністю їх можна легко замінити на відповідні для платформи AMD. Кріплення на процесорних роз’ємах відбувається завдяки гвинтам з пружинами, і це зараз здається майже архаїзмом. Фітинги на водоблоці є поворотними, що дозволить розмістити шланги в просторі як того забажаєш в рамках їх кута нахилу.
А ось яка цікава конструкційна особливість водоблока, так це безгвинтове кріплення мідної підошви — є тільки гвинти для фіксації кронштейнів й все. Виробник заявляє, що така конструкція краще впливає на довговічність пристрою. Розміри п’ятака складають 49,5x43,5 мм, поліровка не ідеальна, помітний горб, причому по центру. Для захисту від пошкодження на підошву наклеєна плівка, як й на кришку водоблока. Звісно, її перед встановлення необхідно зняти.
Водоблок живиться та керується через звичайний 3-контактний кабель, ще один кабель передбачений для ARGB-підсвічування. Їх довжина достатня для під’єднання до відповідних роз’ємів на материнській платі.
Вентилятори вже встановлені з заводу, що полегшує процес збирання ПК, достатньо лише закріпити короткими гвинтами радіатор до корпусу. Для MAG CoreLiquid A13 360 це три вертушки, а для MAG CoreLiquid A13 240, відповідно, лише дві.
Використовується модель DF1202512RFMN з нарізною втулкою, яка має розміри 120x120x25 мм та крильчатку з сьома лопатями й кільцем. Швидкість обертання сягає 2000 об/хв, підключення — пропрієтарне 5-контактне, тож за необхідністю замінити вентилятори буде складно. В кутах рамки є невеличкі гумові демпфери. Напрацювання до відмови — 40000 годин.

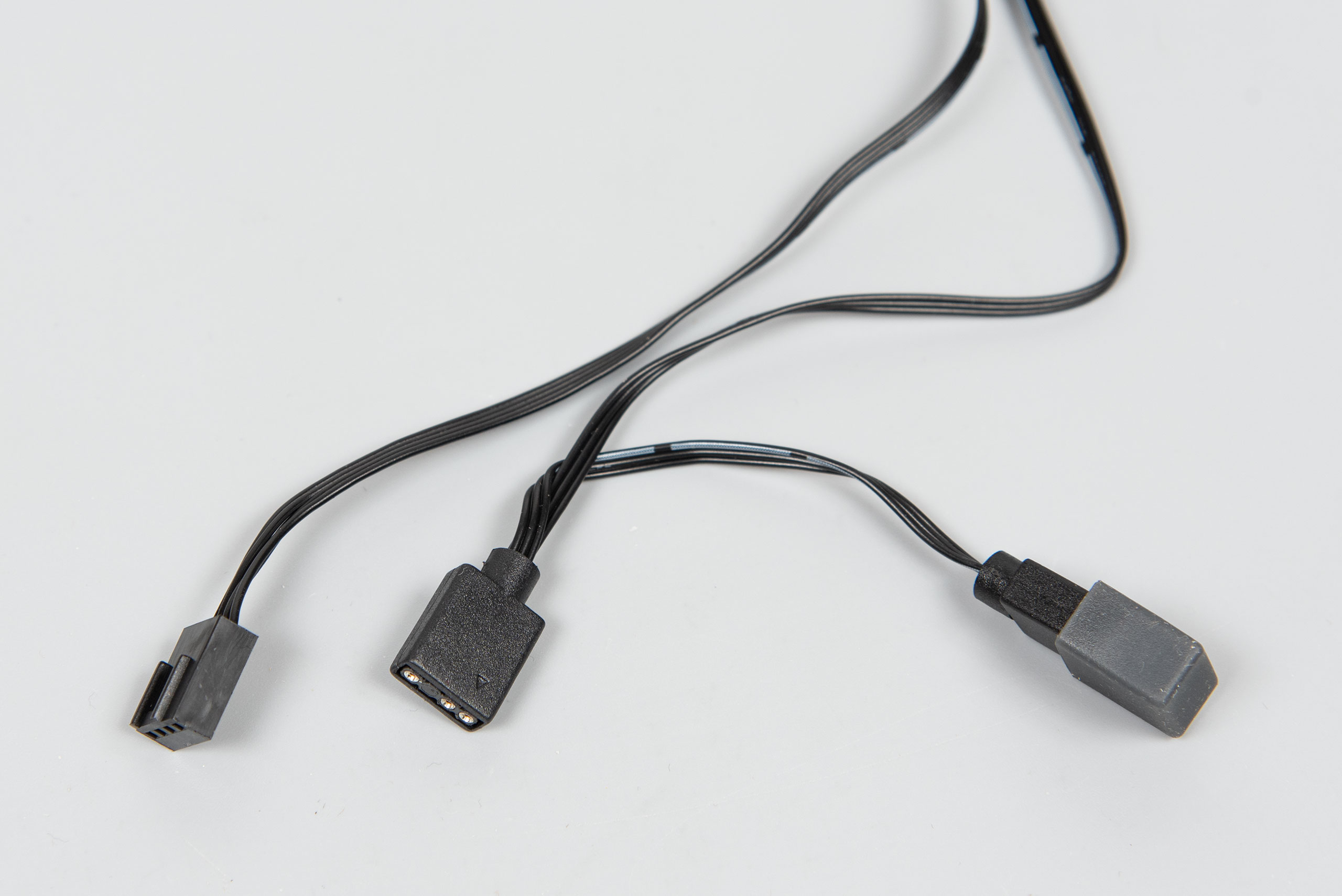

До материнської плати вентилятори під’єднуються лише одним кабелем живлення з ШІМ-керуванням та ще одним для ARGB-підсвічування з можливістю з’єднати його з аналогічним шлейфом від помпи.
Разом з вентиляторами товщина радіаторів не перевищує 52 мм, тож проблем зі встановленням AiO у стандартні корпуси не виникне.
