MSI розширює сегмент доступних рішень для усіх охочих і починає випускати материнські плати на базі чипсета Intel B760. Серія MAG збирає у своїй лінійці довговічні рішення для геймерів та впевнених користувачів. Героїня цього огляду — MAG B760 Tomahawk WIFI готова дати своєму покупцю усе необхідне для якісної роботи з платформою LGA 1700.
Характеристики
Виробник | MSI |
---|---|
Модель та сторінка продукту | MSI MAG B760 Tomahawk WIFI |
Чипсет | Intel B760 |
Процесорний роз'єм | LGA 1700 |
Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 та 13 покоління (Alder Lake, Raptor Lake) |
Пам'ять | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7000+ (OC) МГц |
Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x16 (x4) — B760 1 x PCI Express 4.0 x1 — B760 |
M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA support) — B760 |
Вбудоване відеоядро (у процесорі) | + |
Кількість вентиляторів | 7x 4pin |
Порти PS/2 | - |
Порти USB | I/O-панель: 4 x USB 2.0, 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) |
Serial ATA | 4 x SATA 6 Гбіт/с (B760) |
RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
Вбудований звук | Realtek ALC897 |
S/PDIF | + |
Мережеві можливості | 1 х Realtek RTL8125 (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
COM | – |
RGB | 2 x Addressable Gen 2, 2 x RGB LED |
LED RGB Header | 4 |
TPM | + |
Формфактор | ATX |
Розміри, мм | 244 x 305 |
Додаткові функції | Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost |
Вартість, грн | 9699 |
Комплект постачання
Материнська плата потрапляє до рук користувача у коробці середніх розмірів з фірмовою поліграфією MSI MAG.
Зворотна сторона коробки демонструє зовнішній вигляд материнської плати та її ключові особливості, а нижче можна знайти детальні технічні характеристики зі структурою I/O-панелі.

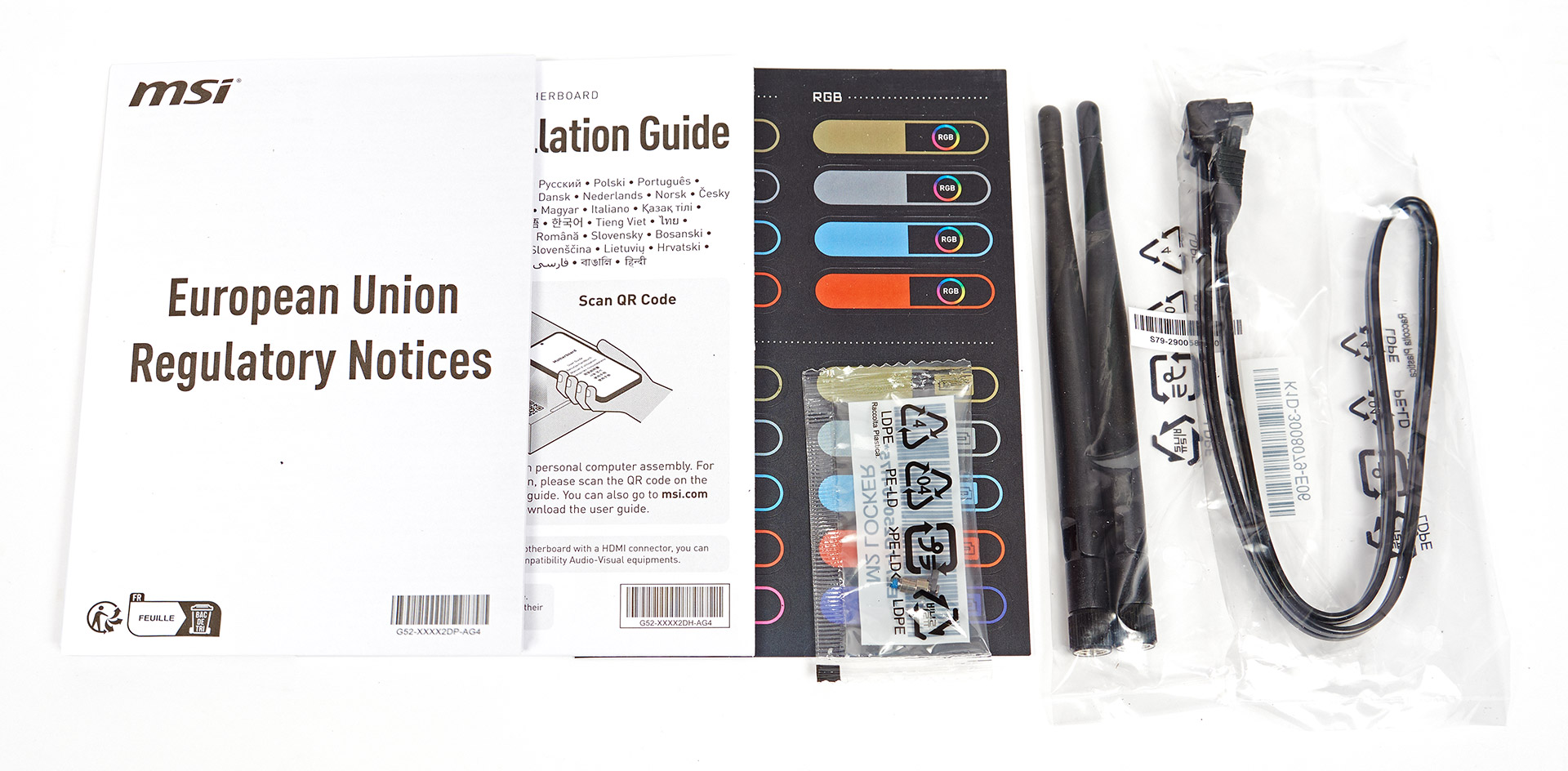

Комплектація «спартанська»:
- інструкція та умови гарантії;
- комплект наліпок;
- EZ M.2 clip для кріплення накопичувача M.2;
- один чорний SATA-кабель з металевою клямкою (кутовий роз’єм);
- антени Wi-Fi.
Зовнішній вигляд

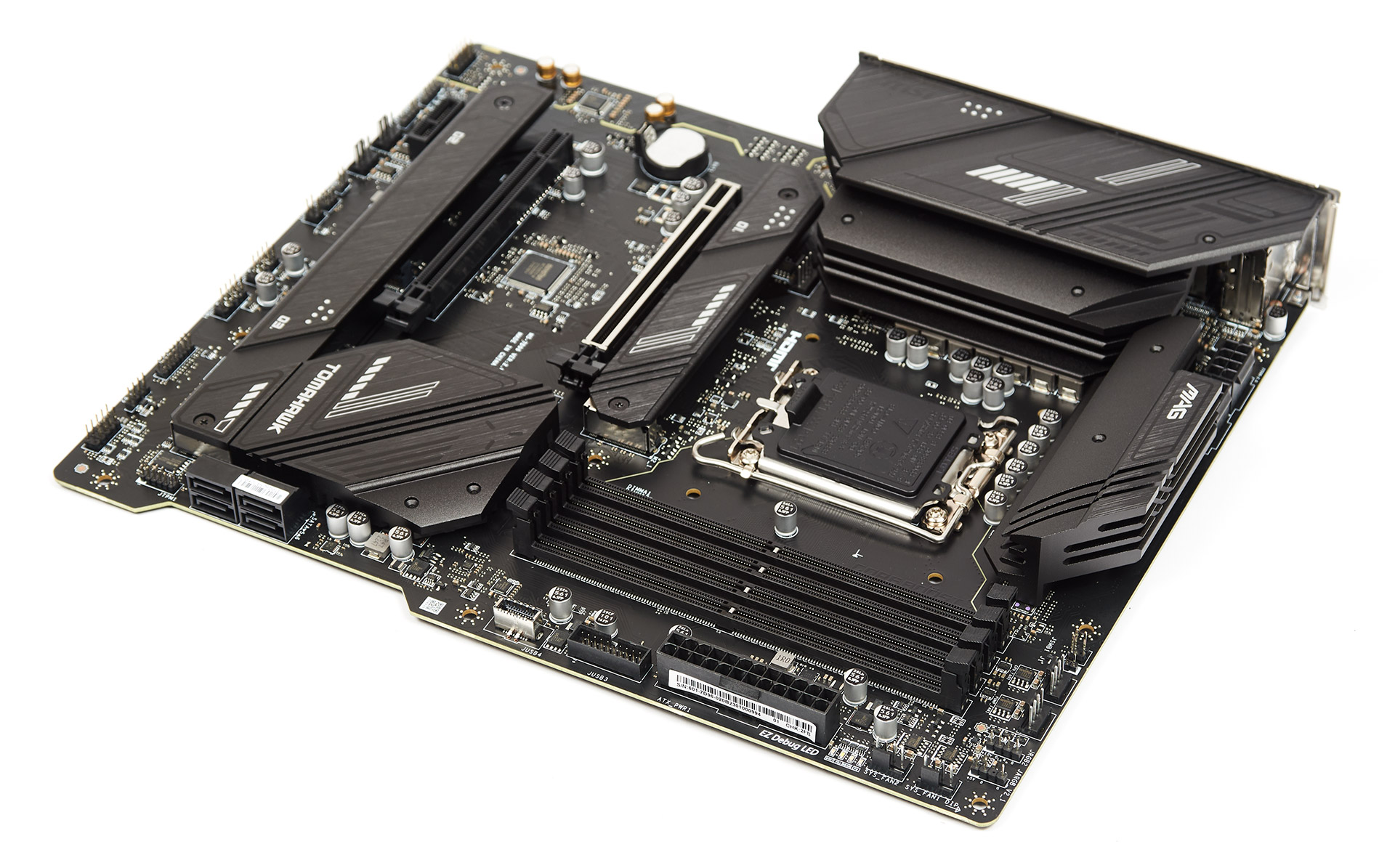

MAG B760 Tomahawk WIFI виконана на текстоліті чорного кольору, в цілому домінує темна кольорова гама з білими та сірими надписами. Інтегрована RGB-підсвітка відсутня, проте користувач має можливість наситити свою систему RGB за допомогою відповідних конекторів RGB_LED. Підсистема накопичувачів M.2 має додаткові радіатори для покращення температурного режиму SSD. Крім того, радіатор охолодження силової підсистеми розширено до країв I/O-панелі, що розширює площу відводу тепла.
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/05-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/06-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/07-msi-mag-b760-tomahawk-wifi.jpg)
На слотах оперативної пам’яті присутні засувки з обох боків, а сокет LGA 1700 стандартний та нічим не примітний.
Чипсет охолоджується радіатором середніх розмірів з мінімальною кількістю вирізів. Він фіксується болтами, а контактує з чипсетом через термопрокладку.
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/09-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/10-msi-mag-b760-tomahawk-wifi.jpg)
Використовується схема 12+1+1 під керуванням ШІМ Renesas RAA 229132. Для процесора використовується 12 силових елементів Renesas RAA 220075R0, розрахованих на 75 А. Ще один з них також призначено інтегрованій графіці. Також присутній Monolithic Power Systems MP87670, розрахований на 70 А, який відповідає за VCCIO. Живлення подається двома конекторами EPS12V.
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/11-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/12-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/13-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/14-msi-mag-b760-tomahawk-wifi.jpg)

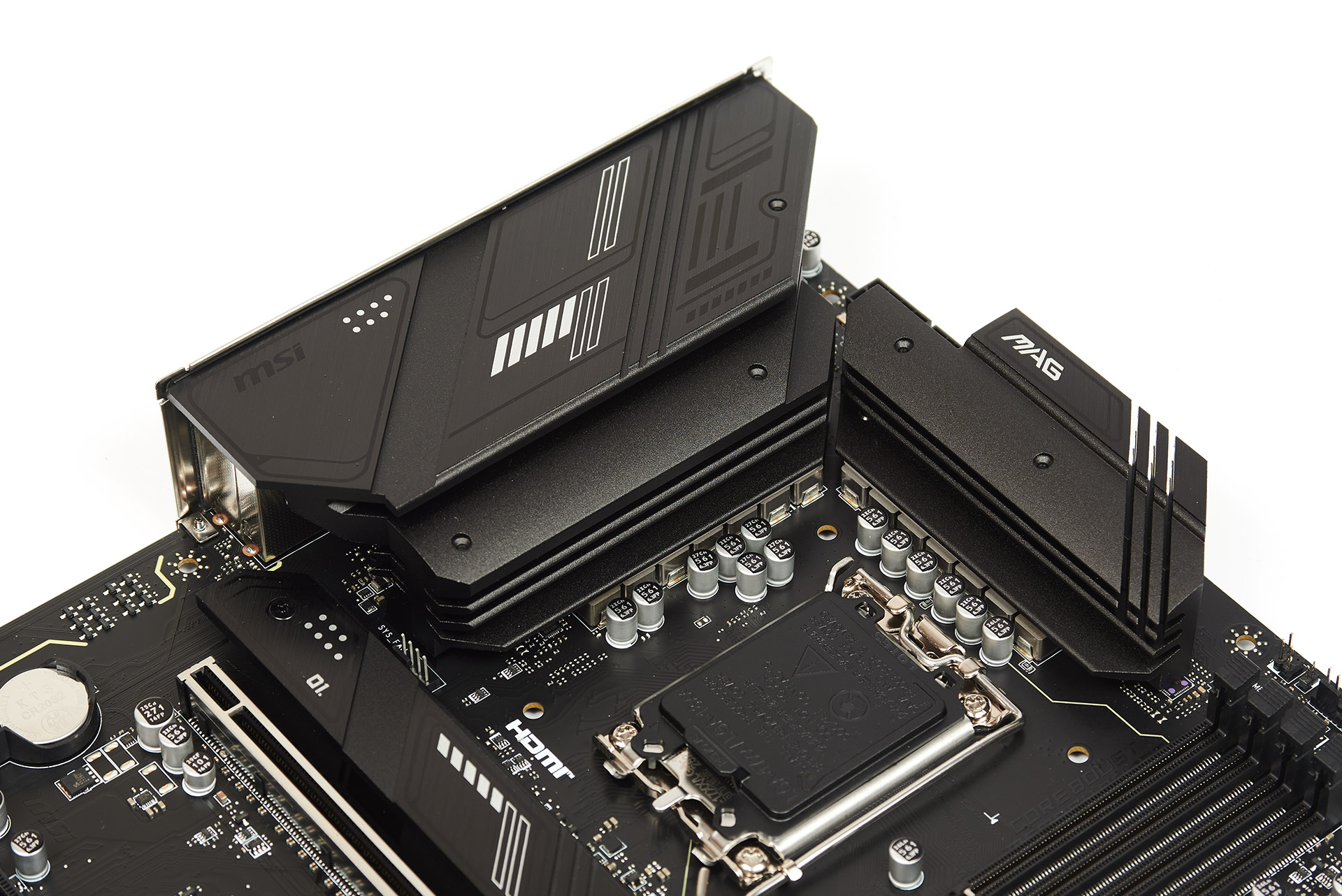

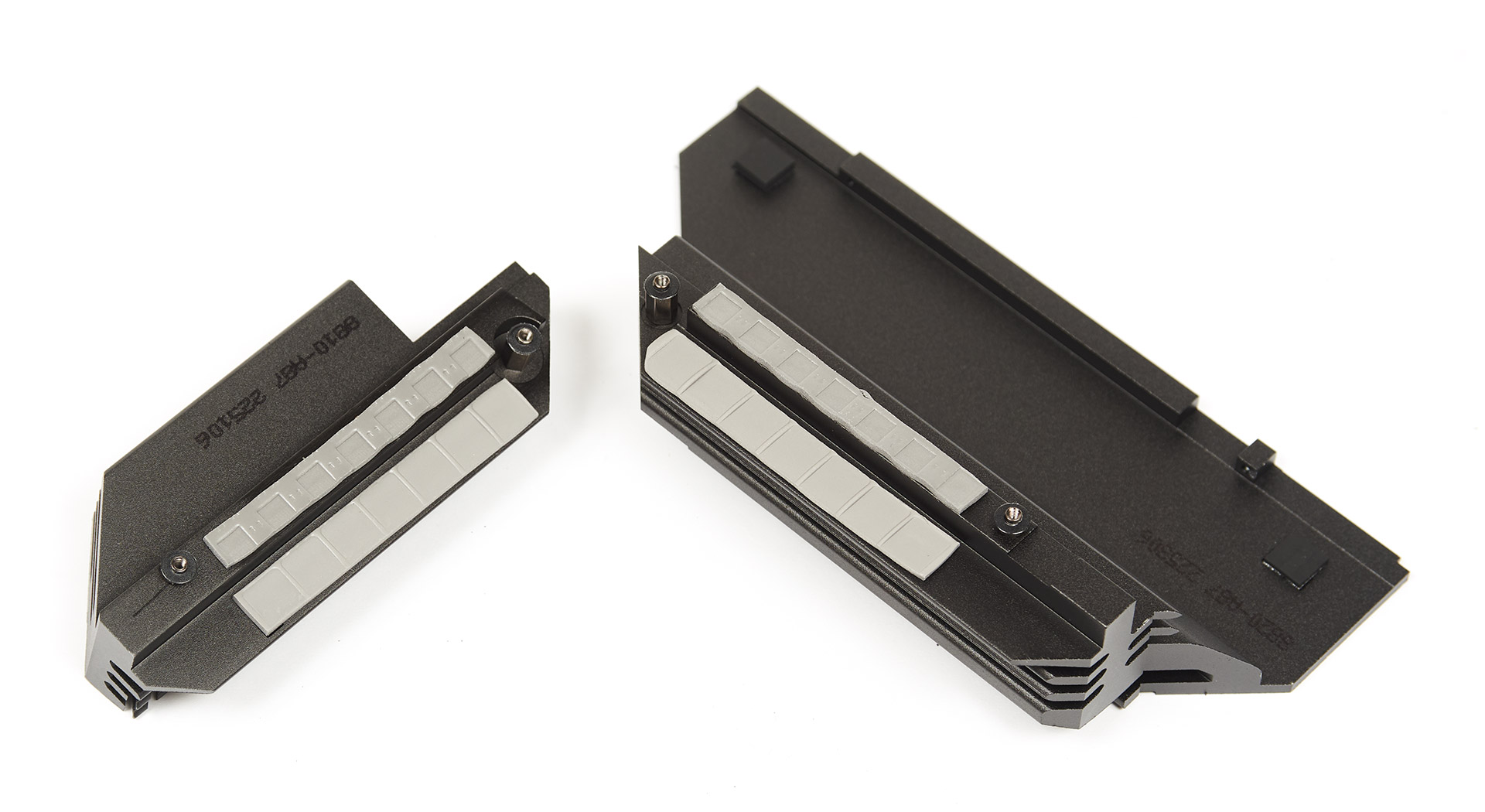

Охолодження підсистеми живлення забезпечується двома окремими радіаторами. Вони фіксуються на болтах та контактують з силовими елементами через термопрокладки.
Користувач може встановити у материнську плату до трьох накопичувачів M.2, які будуть забезпечені відводом тепла за допомогою радіаторів. Всі слоти M.2 працюють у режимі PCI-E 4.0 x4, а щодо особливостей кожного, то вони такі:
- M.2_1 підтримує формфактори 2242/2260/2280/22110, під’єднано до CPU;
- M.2_2 підтримує формфактори 2242/2260/2280, під’єднано до B760;
- M.2_3 підтримує формфактори 2242/2260/2280, під’єднано до B760, також є підтримка M.2 SATA.
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/16-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/17-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/18-msi-mag-b760-tomahawk-wifi.jpg)
![MSI MAG B760 Tomahawk WIFI](/motherboard/msi-mag-b760-tomahawk-wifi/19-msi-mag-b760-tomahawk-wifi.jpg)

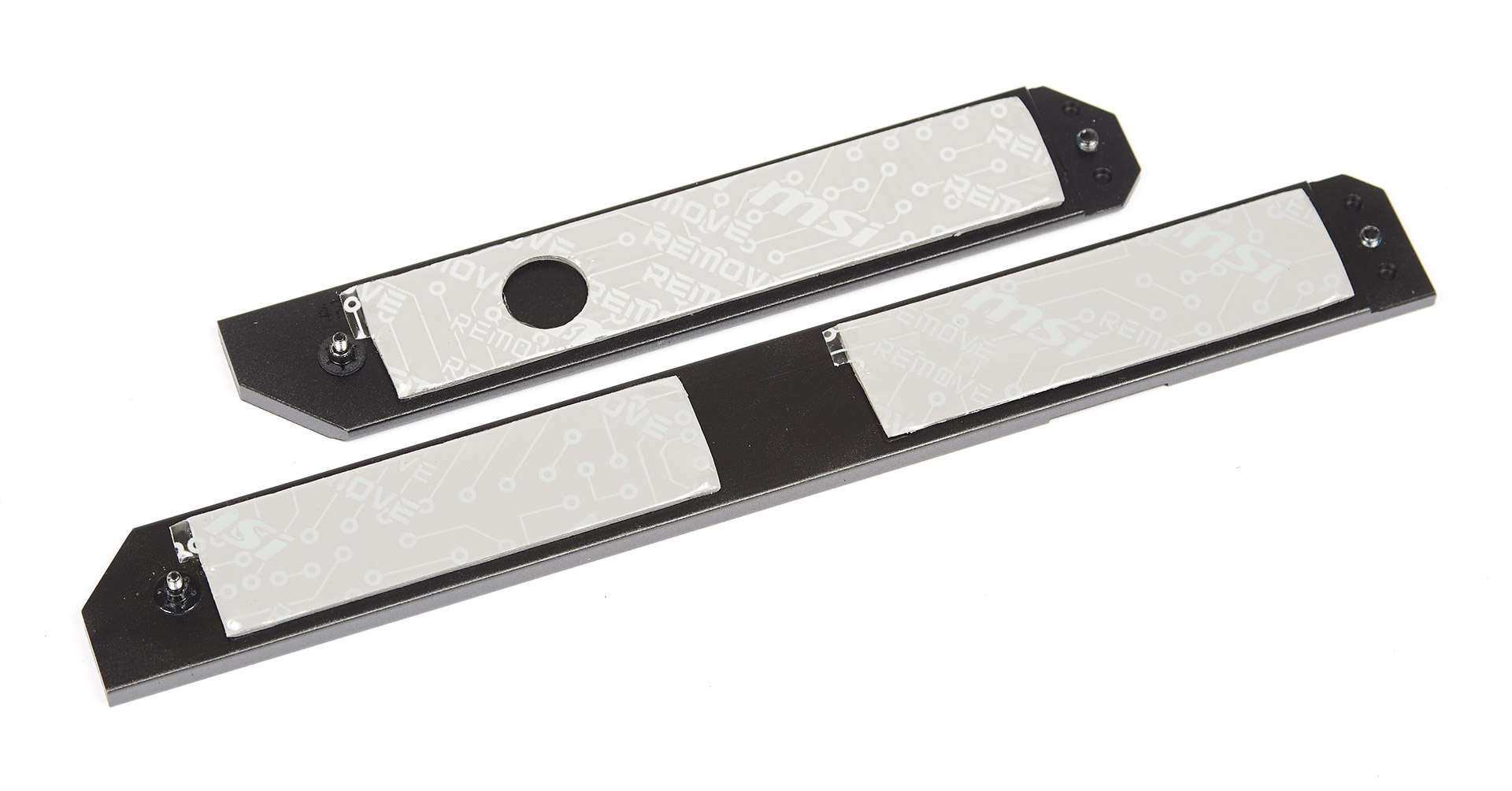

Зовнішній вигляд M.2 радіаторів:
Зона аудіо традиційно відокремлена від головної частини текстоліту материнської плати. Використовується кодек Realtek ALC897.

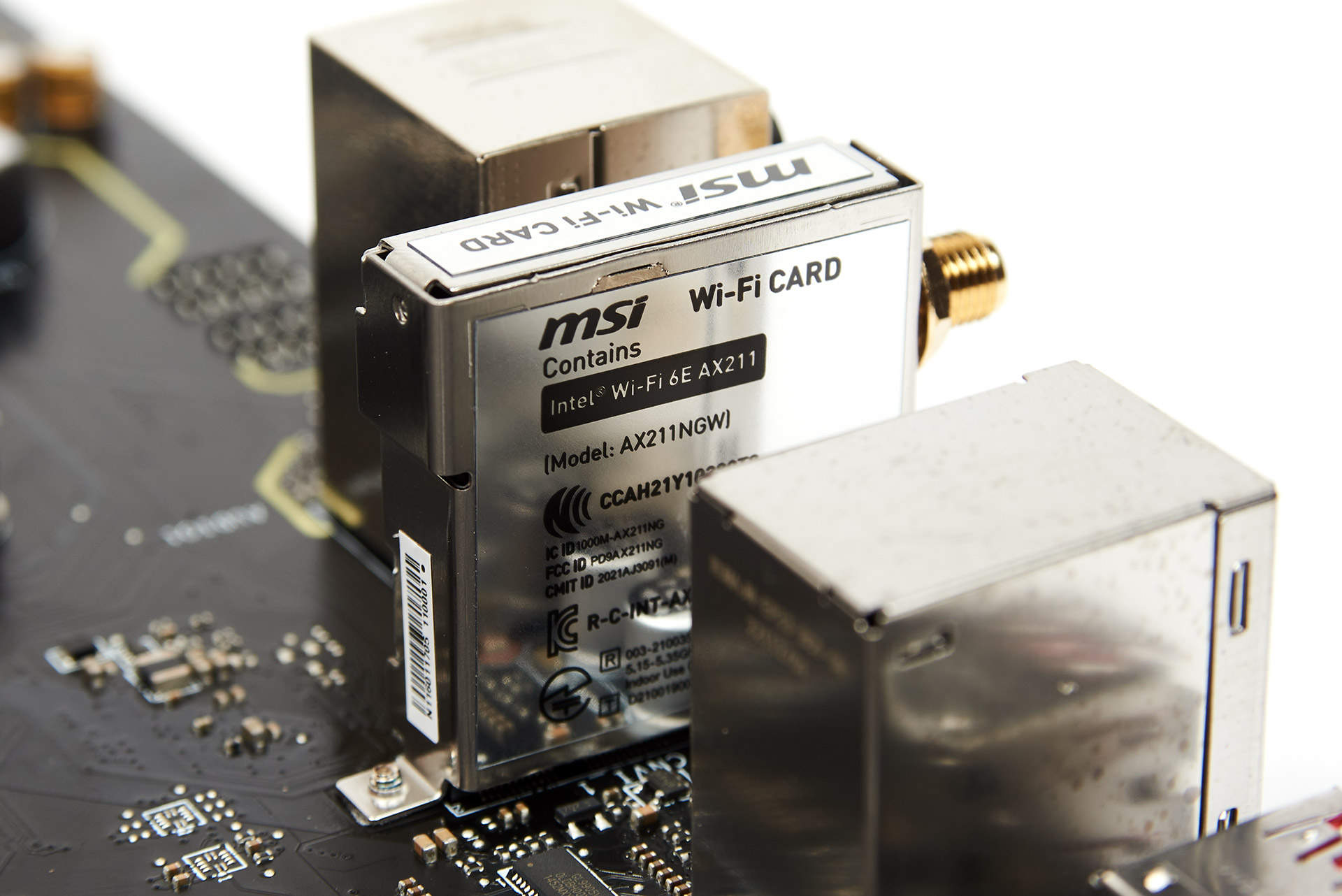

Мережу 2.5G Ethernet реалізовано на контролері Realtek RTL8125, а канал Wi-Fi 6E + Bluetooth 5.3 працює на базі Intel AX211 (AX211NGW).

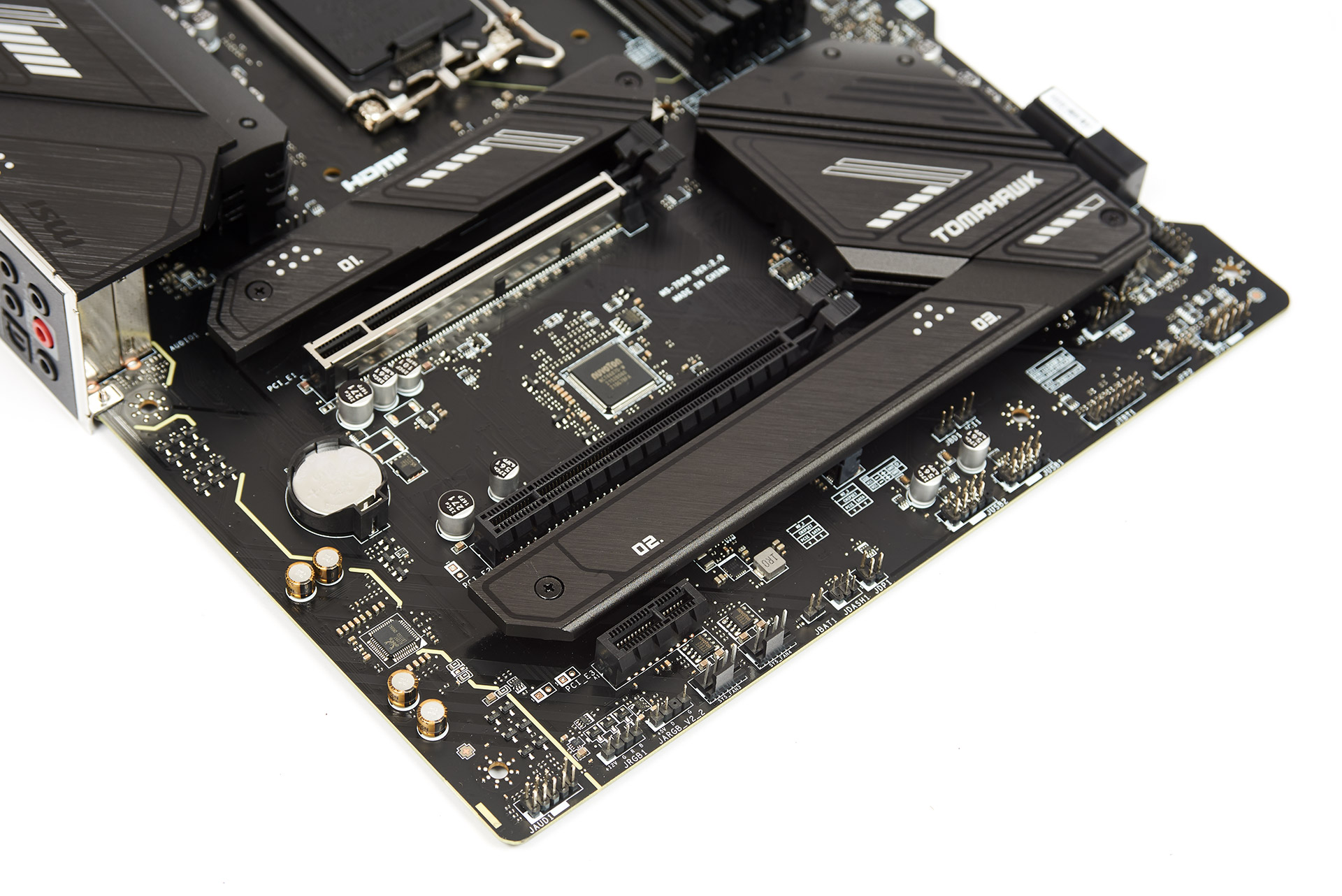

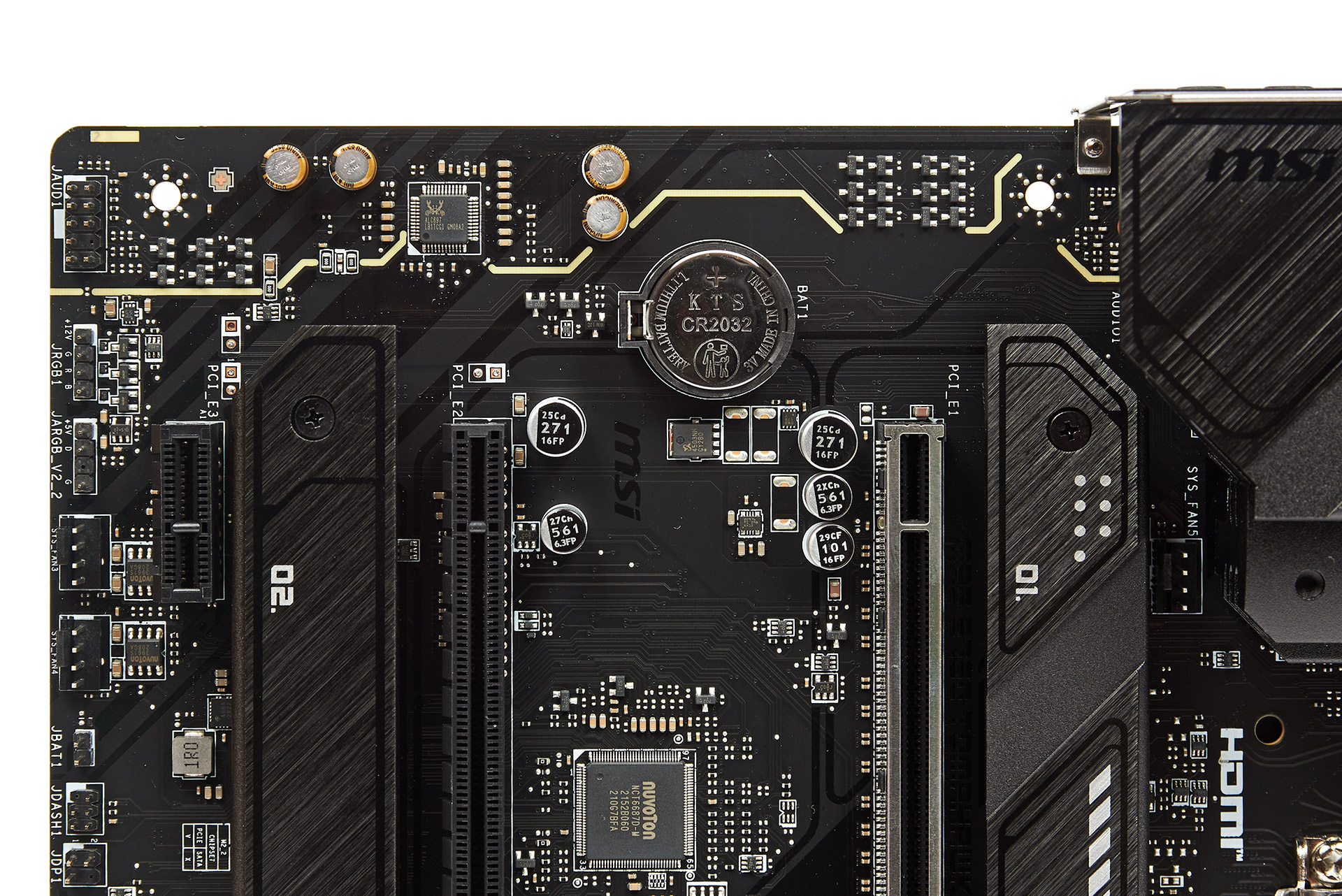

Батарейка CMOS знаходиться під головним слотом розширення PCI-E 5.0 x16 зі зміщенням ліворуч. Вона буде перекрита при використанні двослотових та більших відеокарт. Біля зони I/O присутній конектор вентилятора.

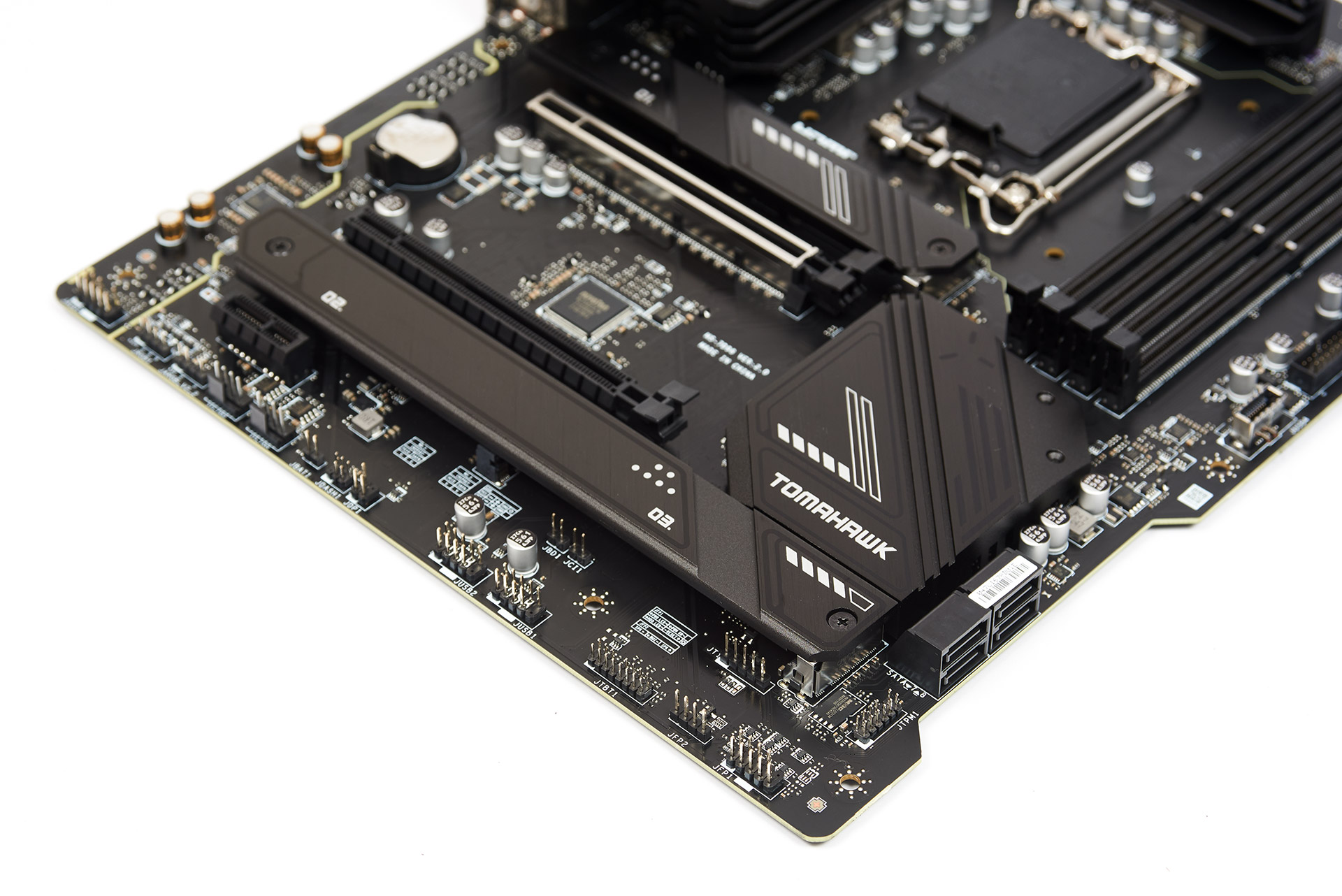

Ліворуч знизу розташовано конектори JAUD1 (HD AUDIO), JRGB1 (12 В), JRGB_V2_2 (5 В), два роз’єми вентиляторів та один JBAT1 (CLEAR CMOS).
Праворуч знизу присутні дві контактні групи USB 2.0, JFP2 для підключення Speaker, JFP1 що є FRONT PANEL, а також конектор JTPM1 для зовнішнього Trusted Platform Module.

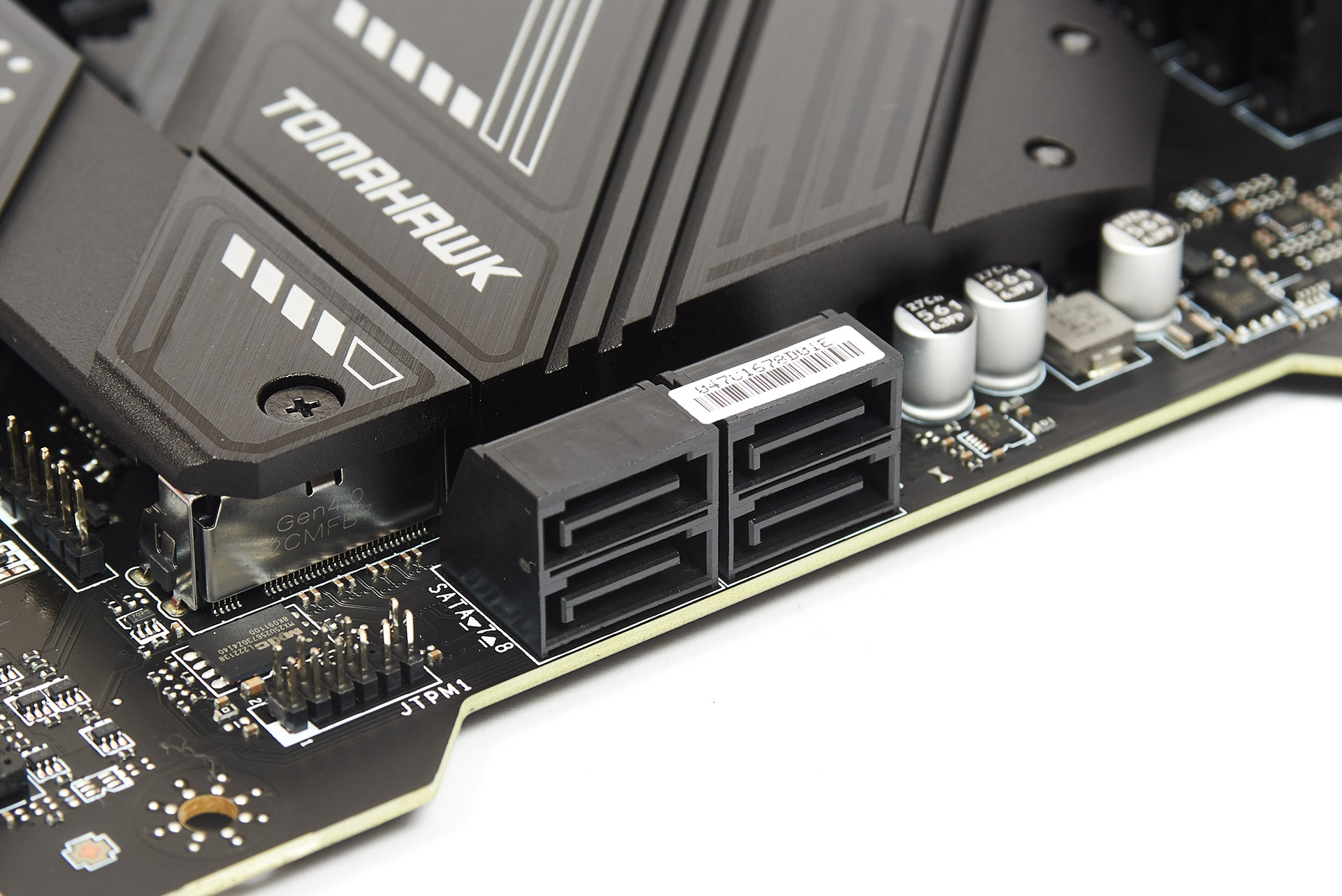

Під кутом 90 градусів можна знайти чотири порти SATA.

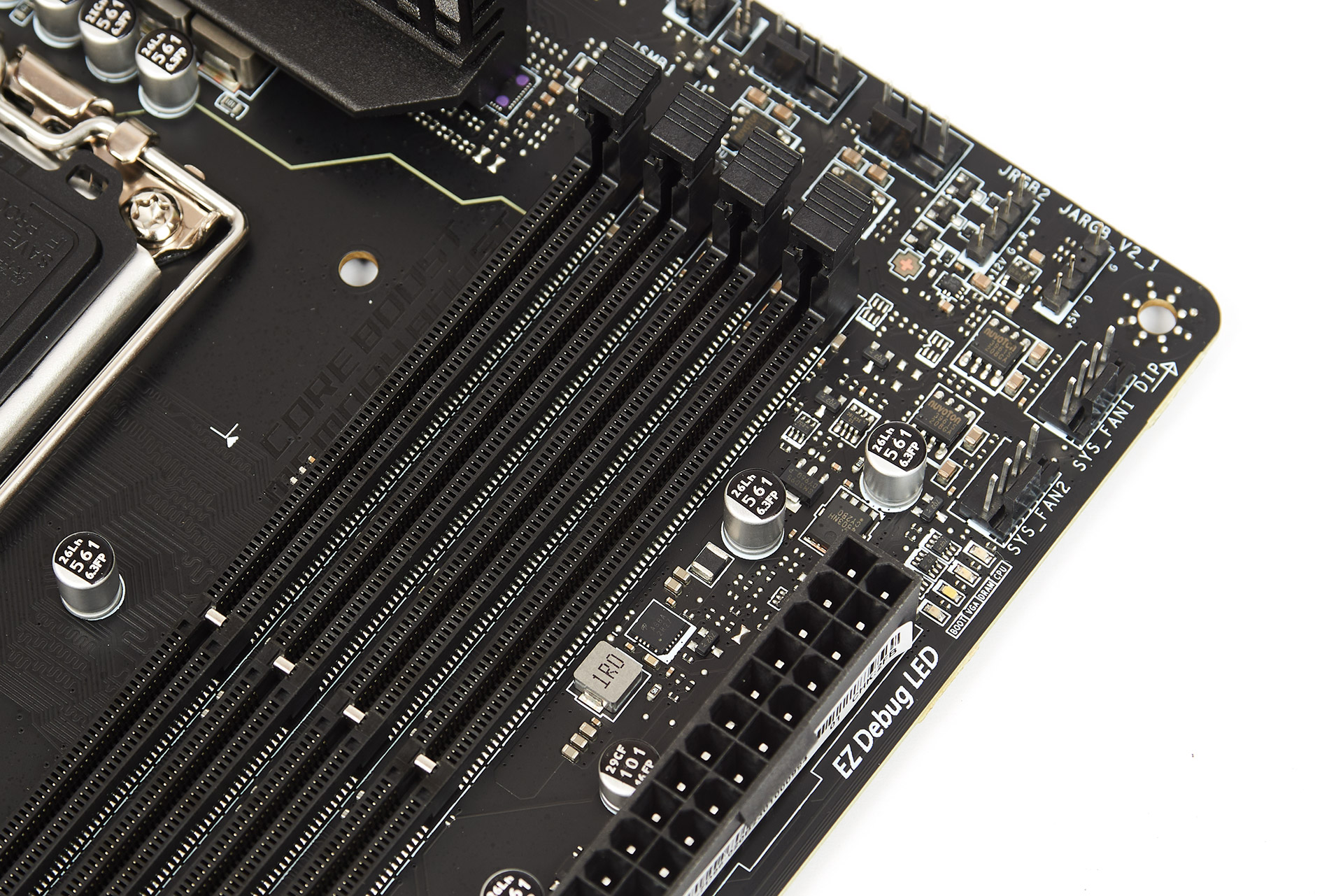

Праворуч вище знаходяться контактні групи USB 3.2 Gen 1 та USB 3.2 Gen 2 Type-C. Ще вище є зона EZ Debug LED, що допоможе в ідентифікації несправностей під час проходження POST у разі їх наявності. Ще присутні чотири конектори вентиляторів та два конектори RGB 12 В та 5 В.

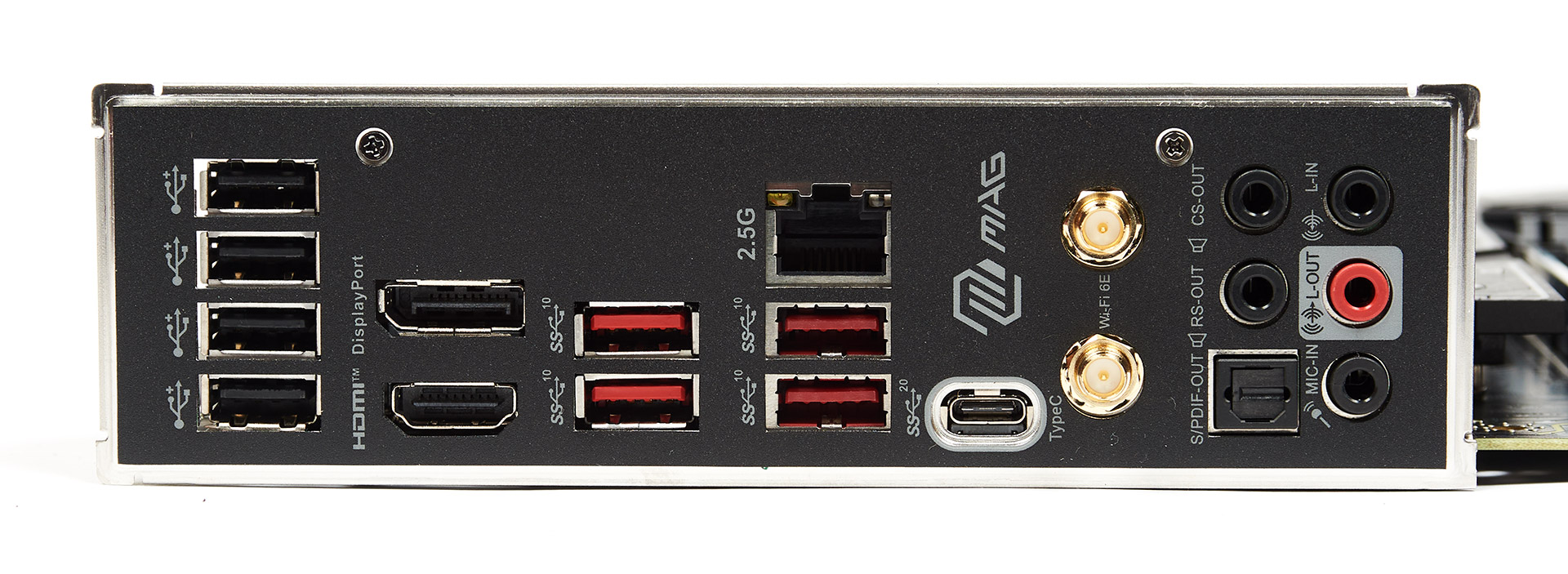

I/O-панель вже має встановлену заглушку, ніяких додаткових елементів нема. Користувач знайде на ній наступне:
- x4 USB 2.0;
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G LAN;
- x2 SMA (для підключення антени Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
