Огляд та тестування материнської плати MSI B650M GAMING PLUS WIFI для платформи AMD Socket AM5

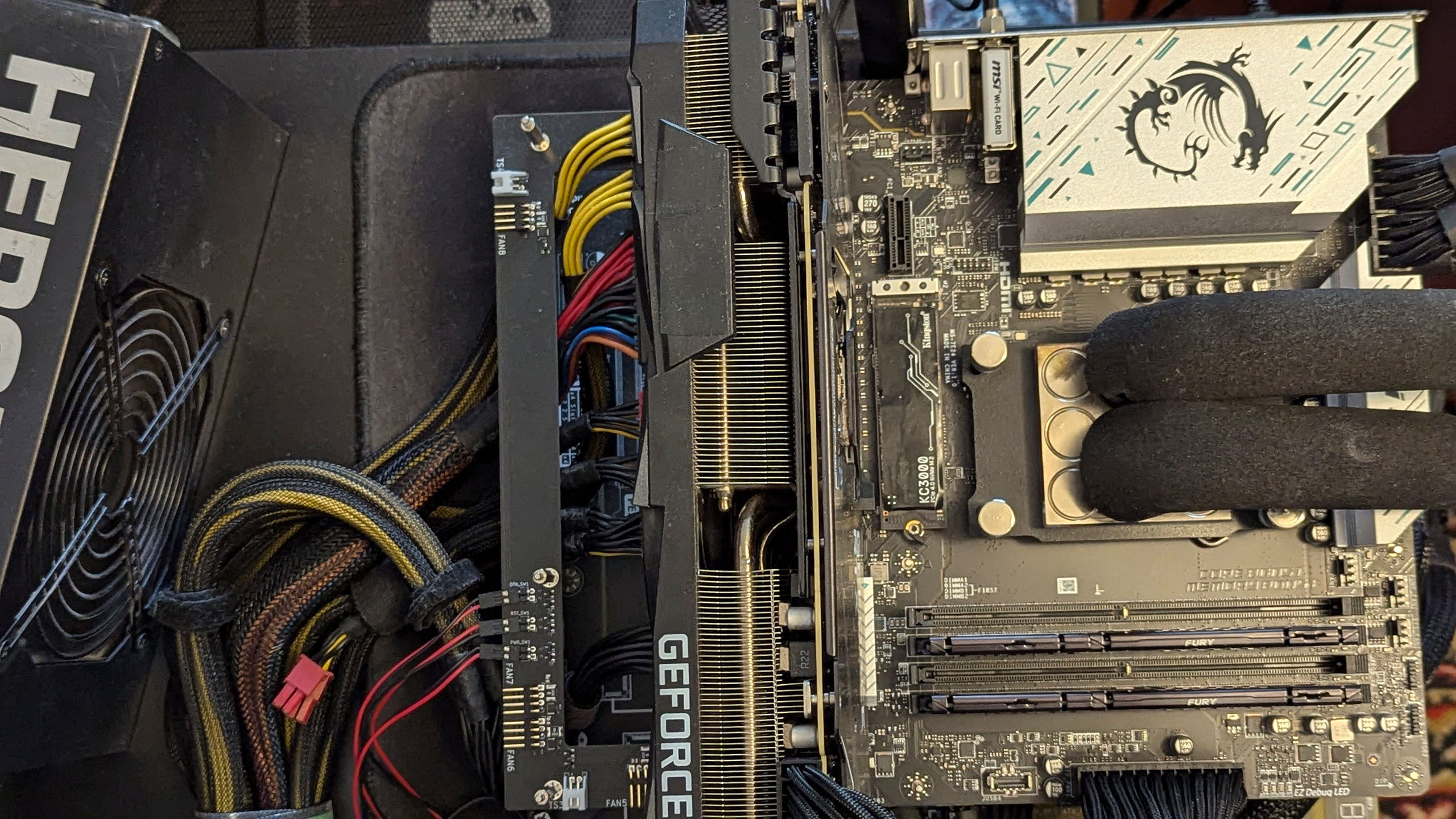

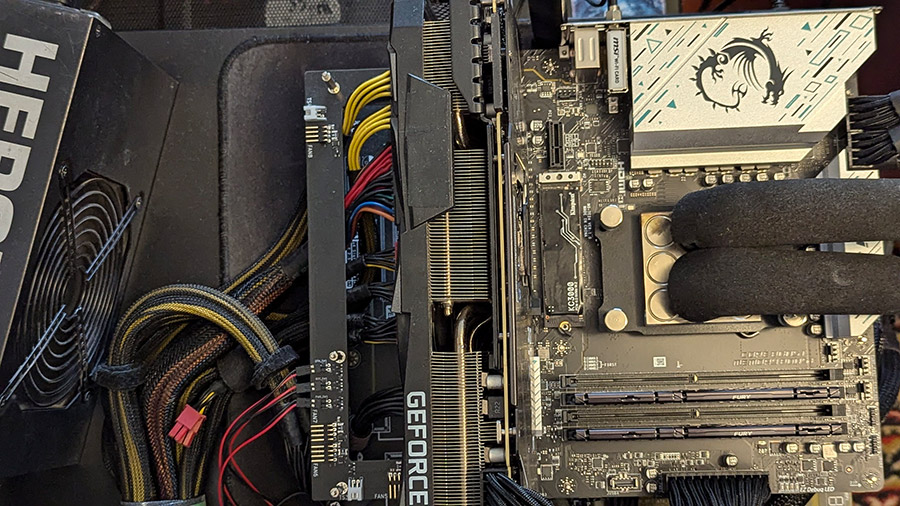

Стенд для тестування

Тестування відбувалося з такими комплектуючими:

  • процесор: AMD Ryzen 9 7900X;
  • система охолодження: контур СВО із чилером;
  • материнська плата: MSI B650M GAMING PLUS WIFI (UEFI E7E24AMS.150);
  • пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
  • відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
  • системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
  • накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
  • блок живлення: Rosewill Hercules 1600S (1600 Вт);
  • операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.3737), актуальні оновлення на момент середини червня 2024 року.

Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.

MSI B650M GAMING PLUS WIFI

Методика тестування

Типові налаштування аналогічні OPTIMIZED_DEFAULTS, частота пам'яті, що встановлена в режимі DDR5-5200 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.

Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (опитування датчика кожні 100 мс), а материнської плати через конектор ATX24. Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 AMD (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, в них відбувався запис телеметрії (1% low fps + average fps) за допомогою Riva Tuner Statistics Server якщо не було передбачено власного моніторингу в бенчмарках. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.

Тестування

Управління BCLK хоч і присутнє, але платформа втрачає стабільність вже на рівні 102 МГц, тож перевіряти потенціал немає сенсу. Крім того, присутнє дрейфування опорної частоти, хоча це можна і простити продукту бюджетного сегмента.

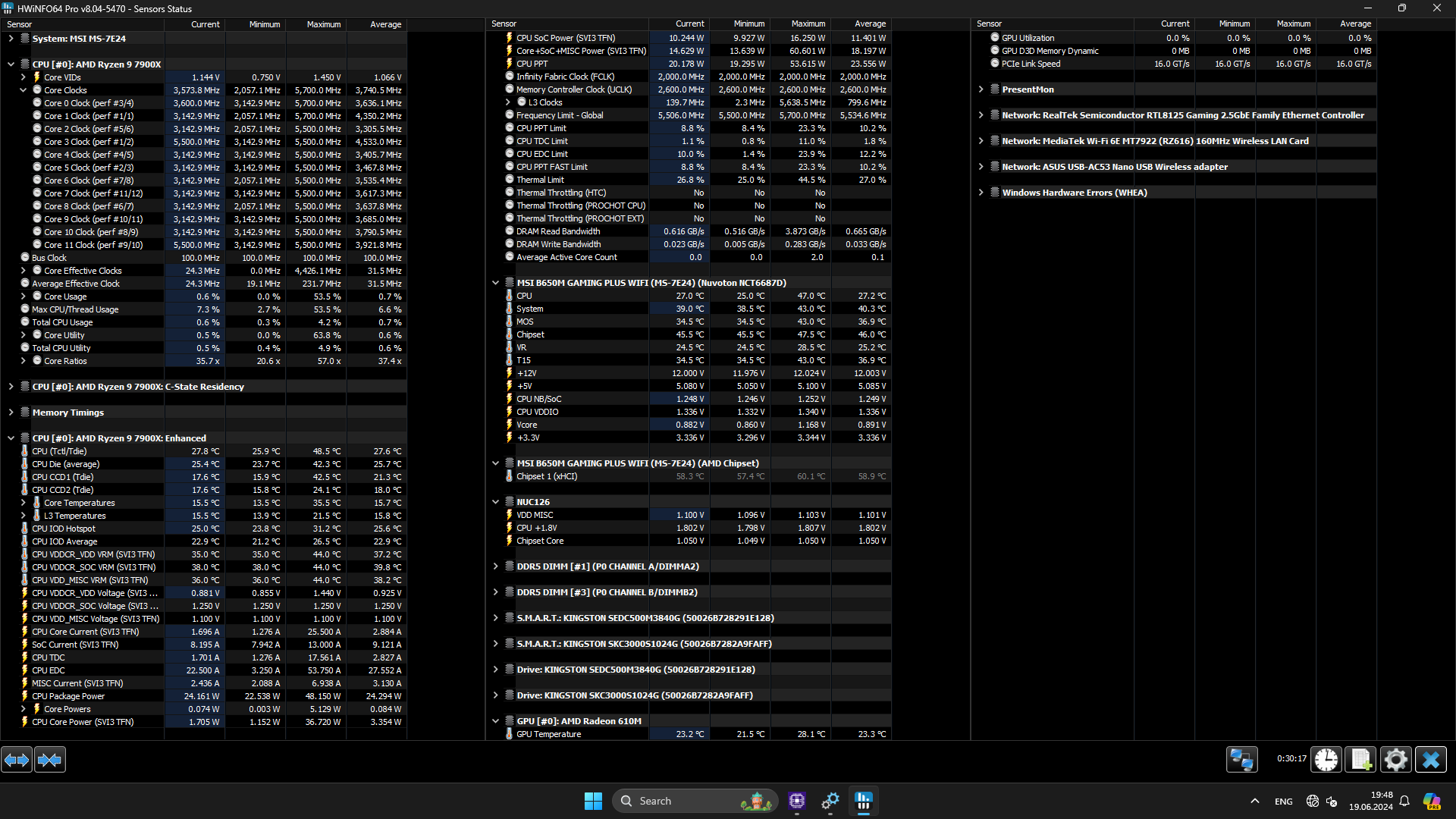

Телеметрія материнської плати в простої:

MSI B650M GAMING PLUS WIFI

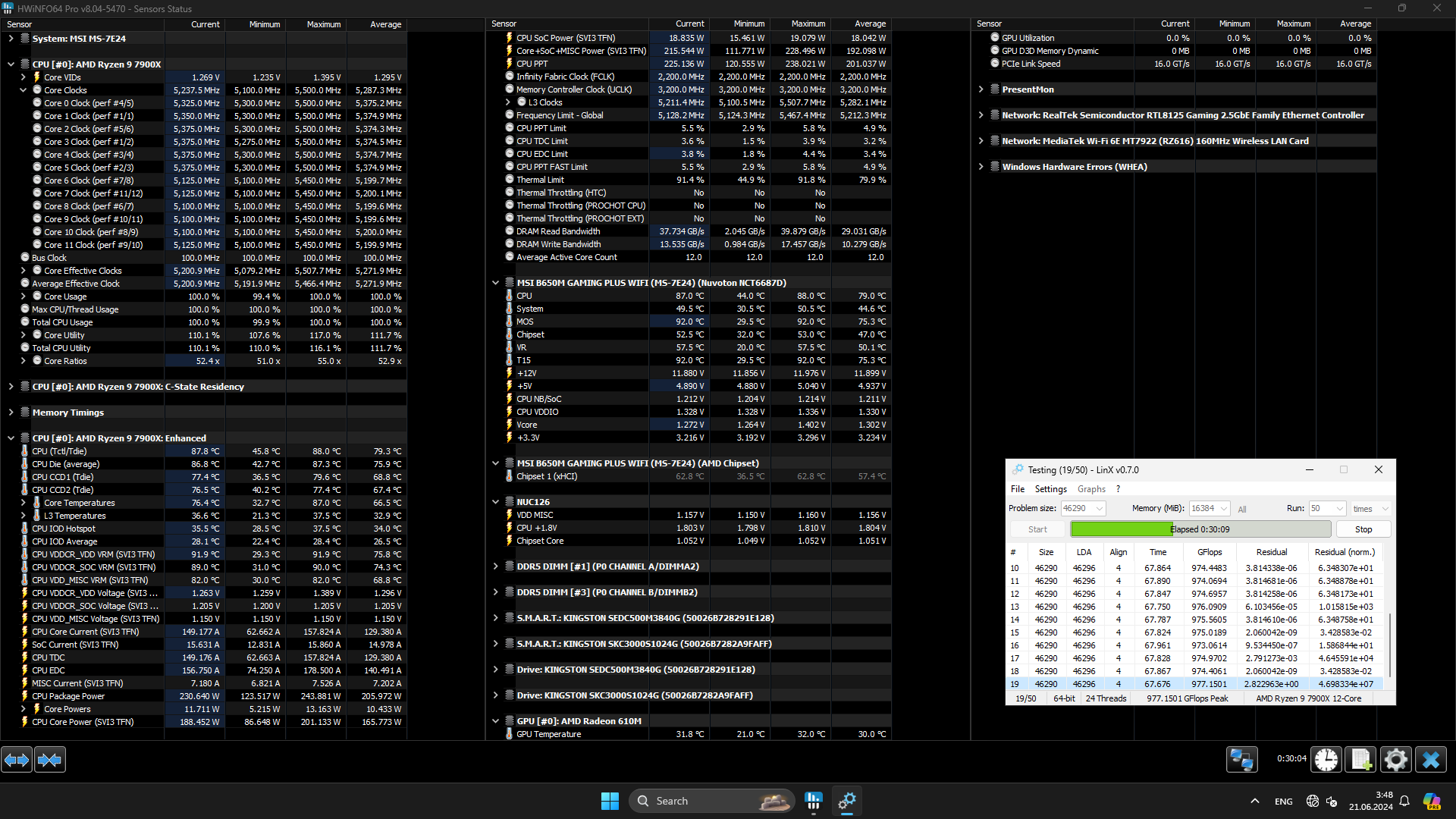

В режимі стрес-тесту заводська автоматика утримує середню частоту за всіма ядрами на рівні 5200 МГц. Що цікаво перший CCD експлуатується активніше (5310 МГц) за другий (5089 МГц).

MSI B650M GAMING PLUS WIFI

Шалені клешні оверклокера здобули PBO +100 МГц, та більше вікно турборежиму завдяки зниженню напруги через Curve Optimizer –12. Враховуючи можливості VRM, та 12-ядерний процесор на борту — це був єдиний правильний шлях. FCLK зафіксовано на частоті 2200 МГц, ОЗП працювала в режимі DDR5-6400 CL32-39-39-30 2T, UCLK дорівнювало MEMCLK. І що найцікавіше — це призвело до менших температур експлуатації, ніж в заводських умовах.

MSI B650M GAMING PLUS WIFI

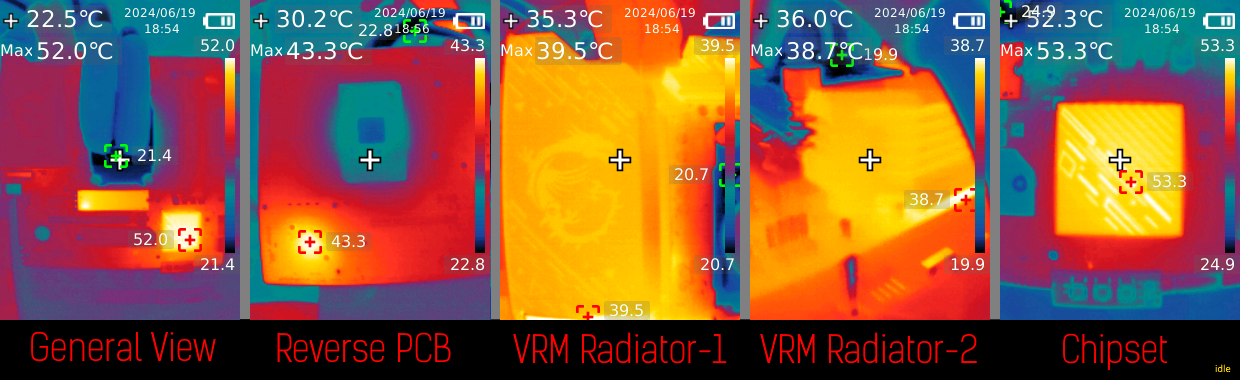

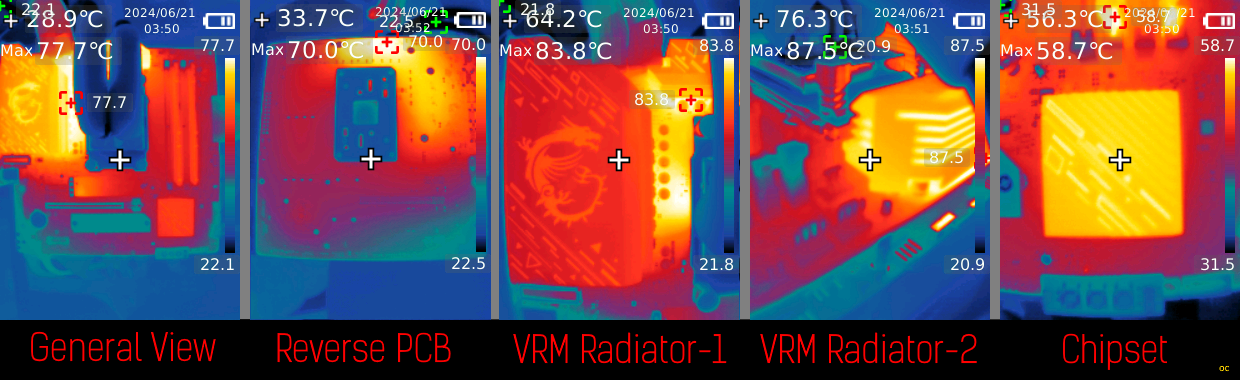

Термофото нижче впорядковано наступним чином: простій, навантаження в типовому режимі, навантаження в розгоні.

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

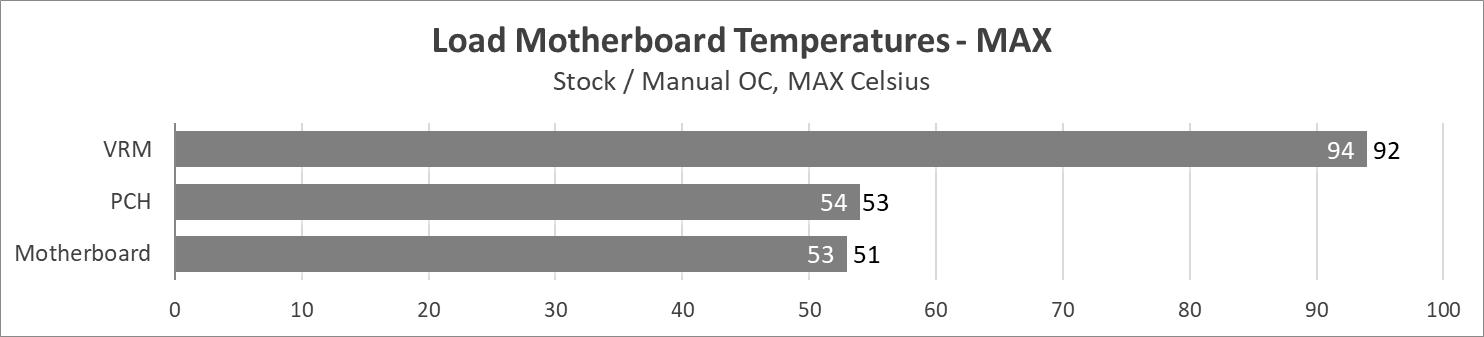

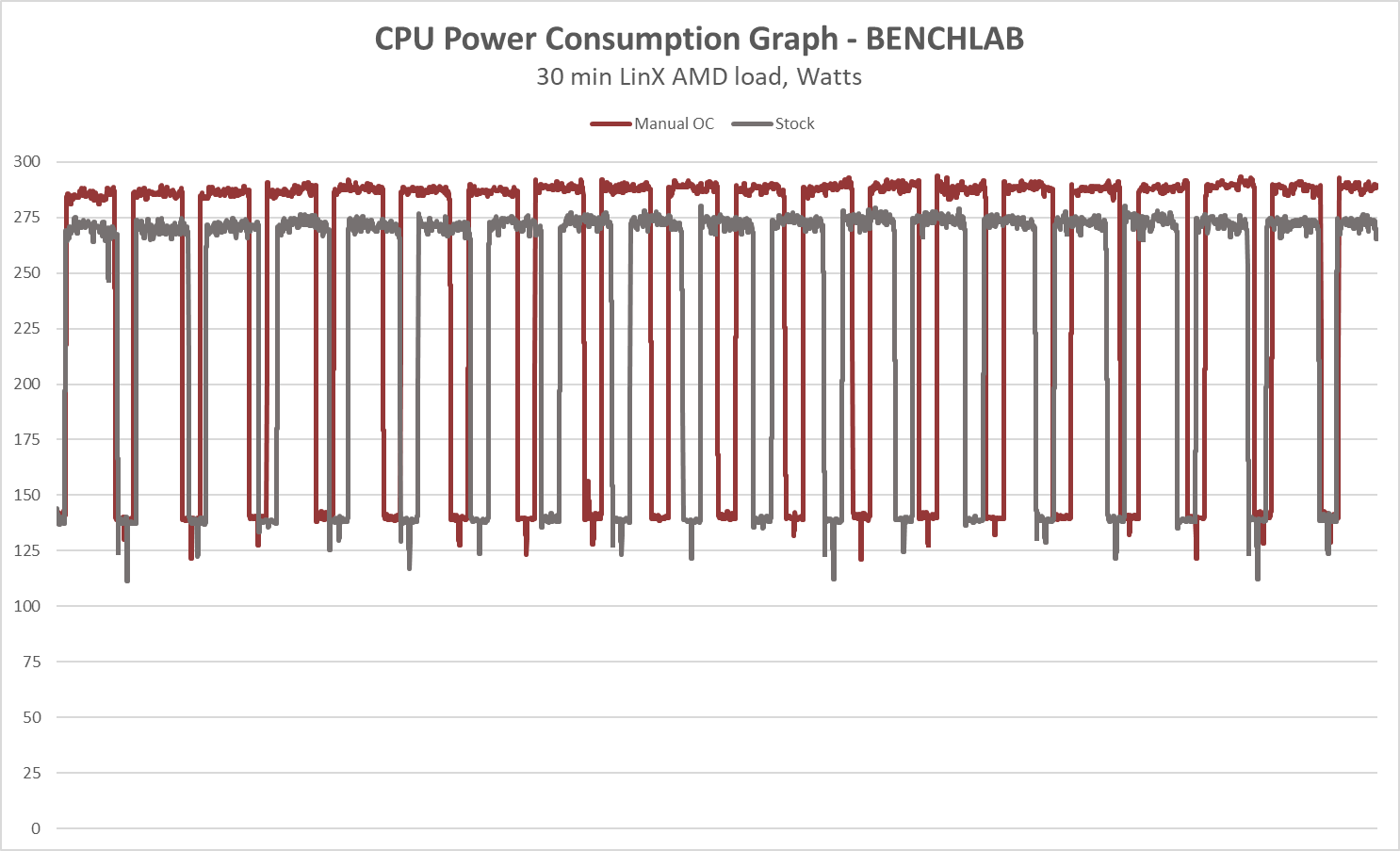

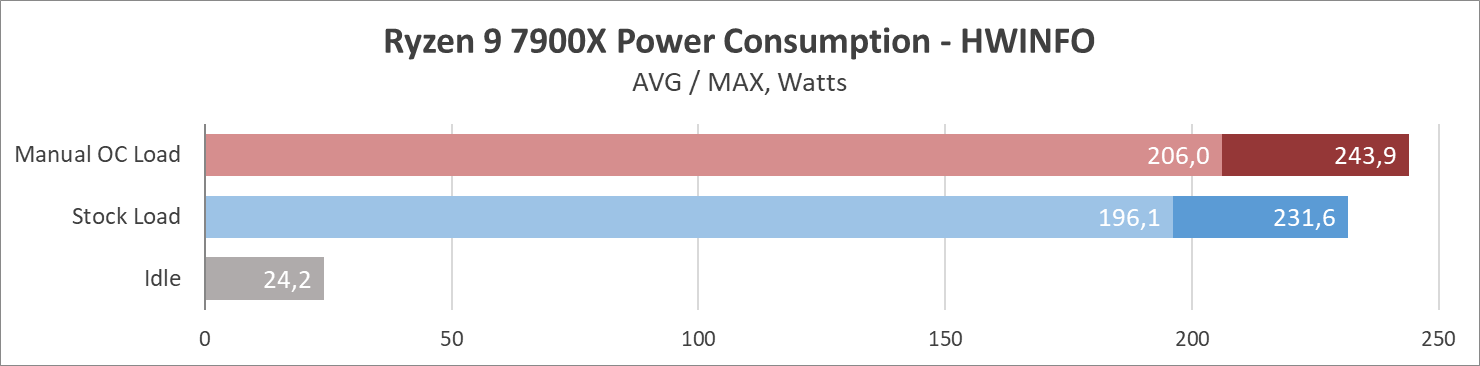

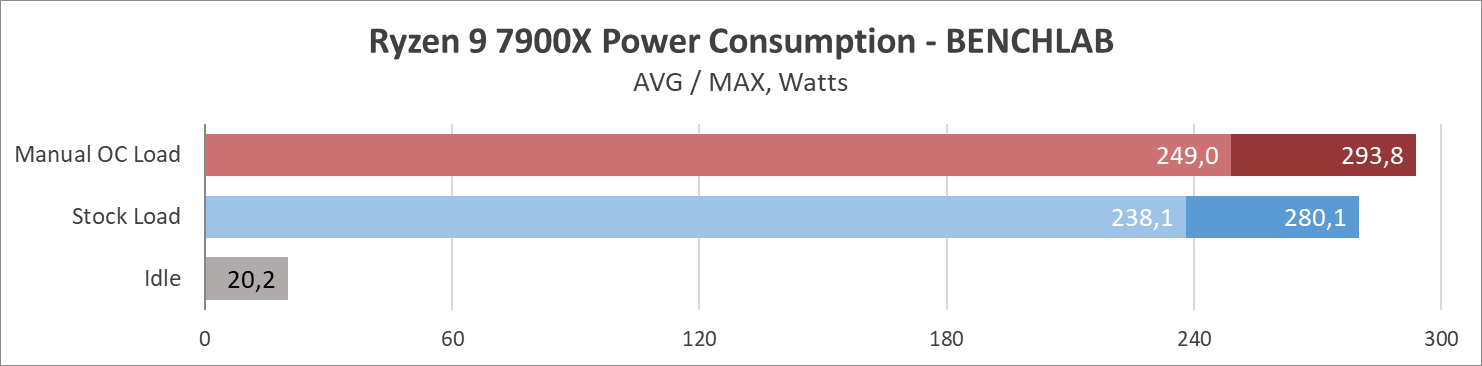

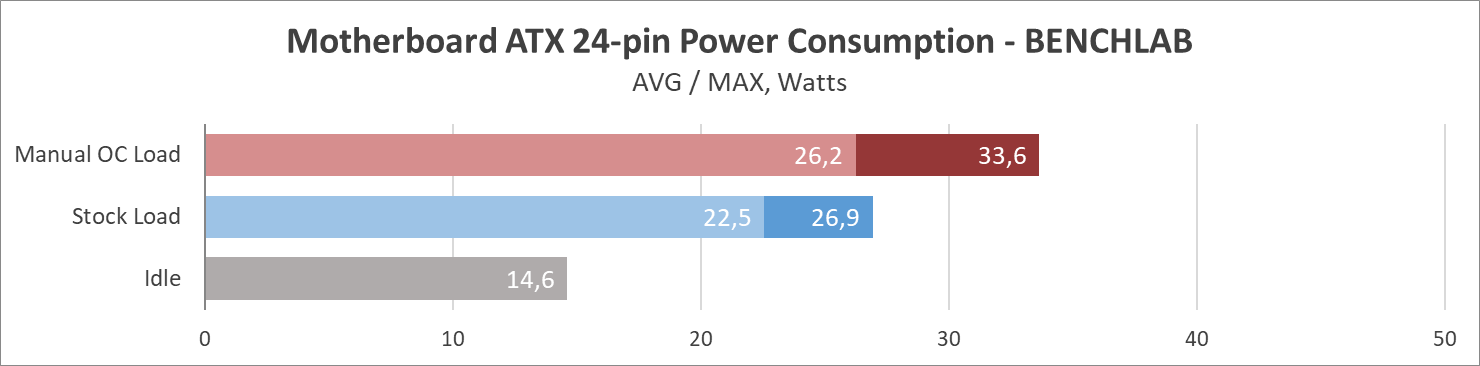

Неозброєним оком видно, що Ryzen 9 7900X — це максимум що можна ставити на борт. З флагманським Ryzen 9 7950X краще не ризикувати, запасу міцності нема. Тепер до уваги користувача пропонуються графіки енергоспоживання та температур:

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

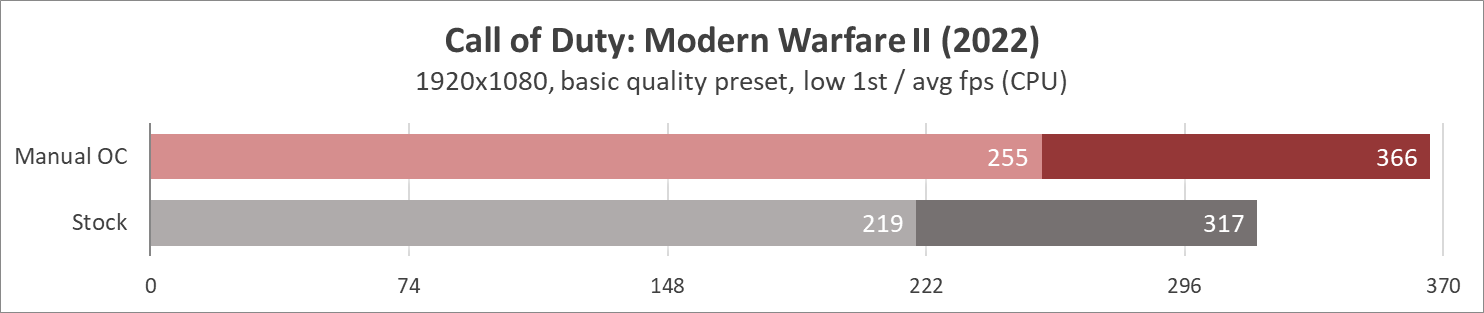

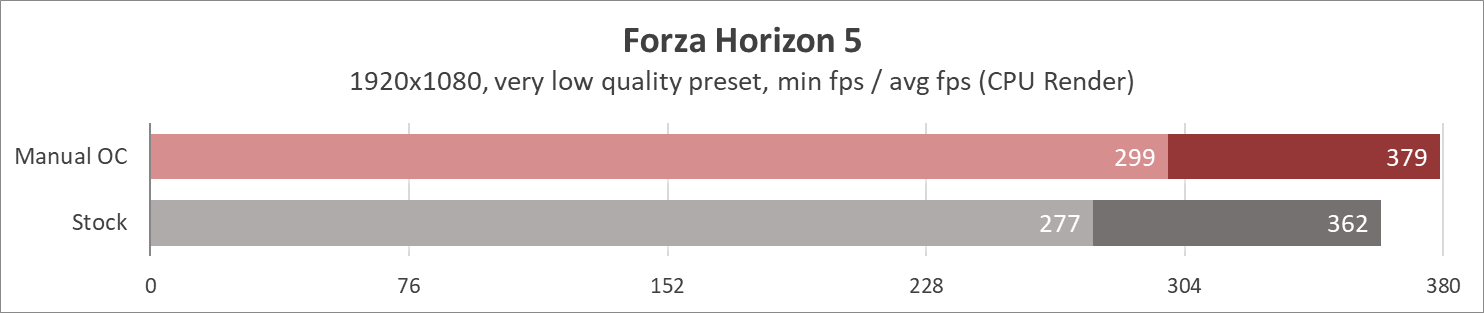

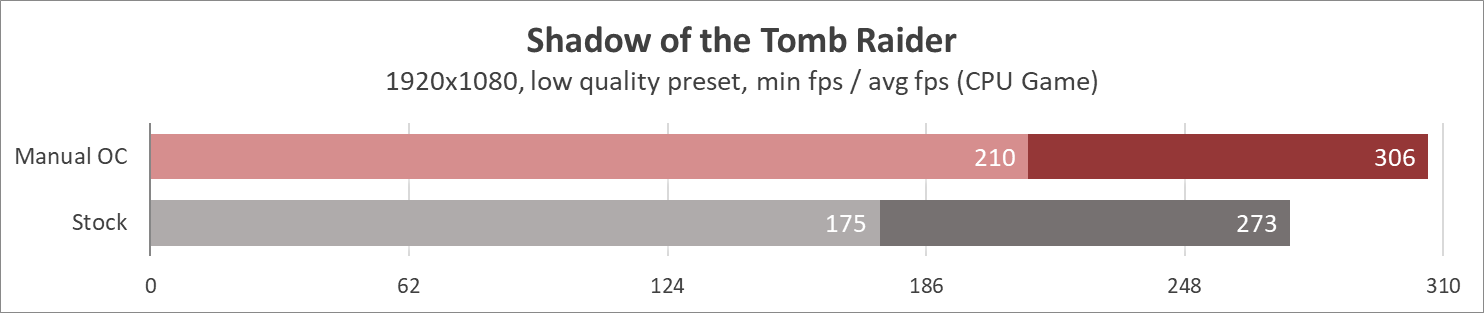

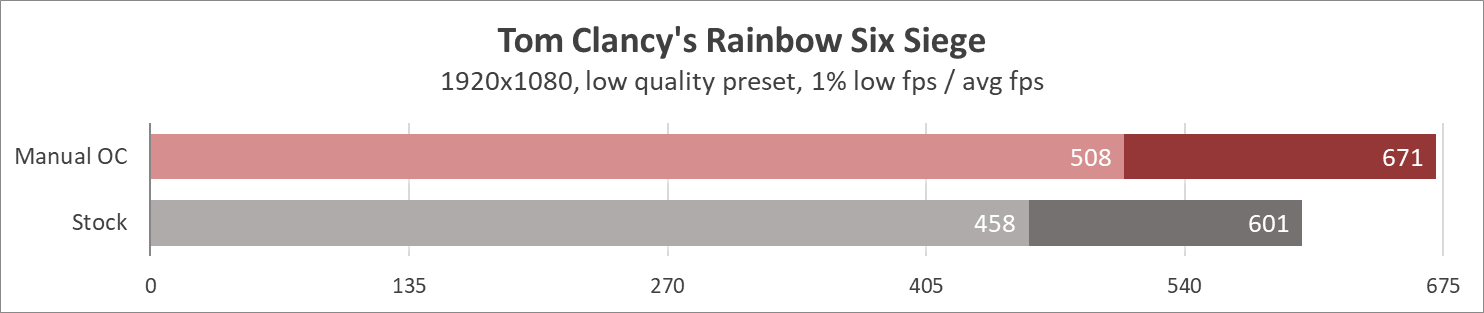

Результати геймінгу:

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

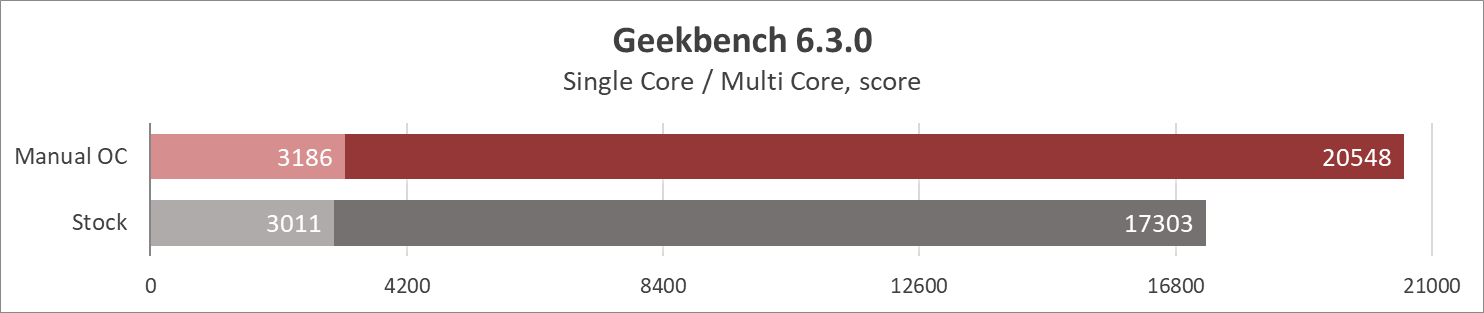

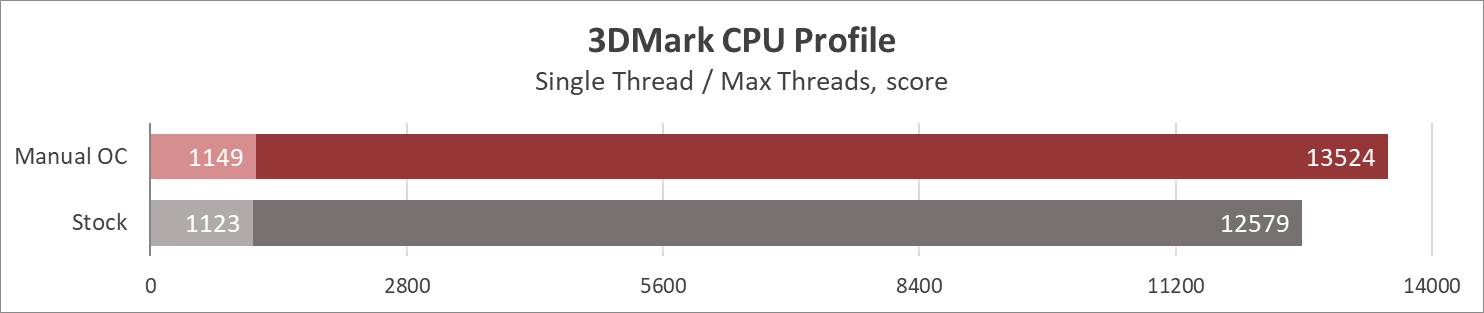

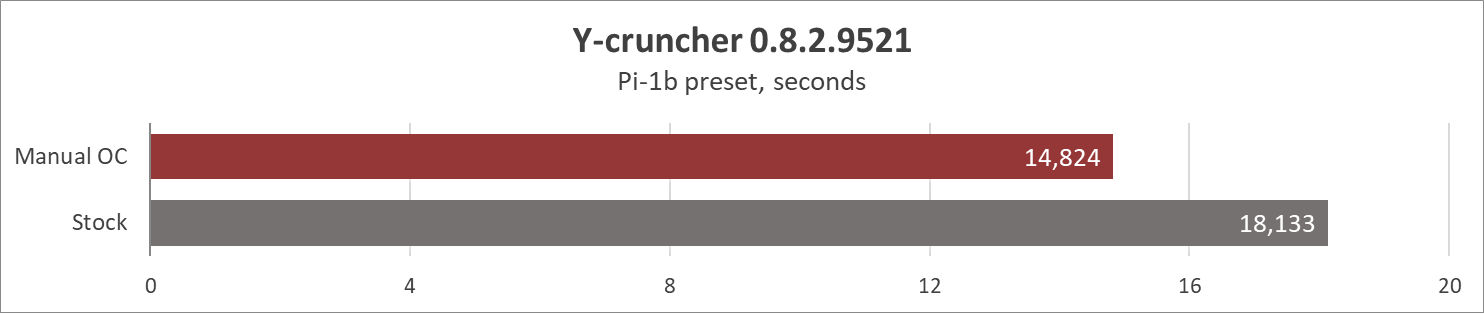

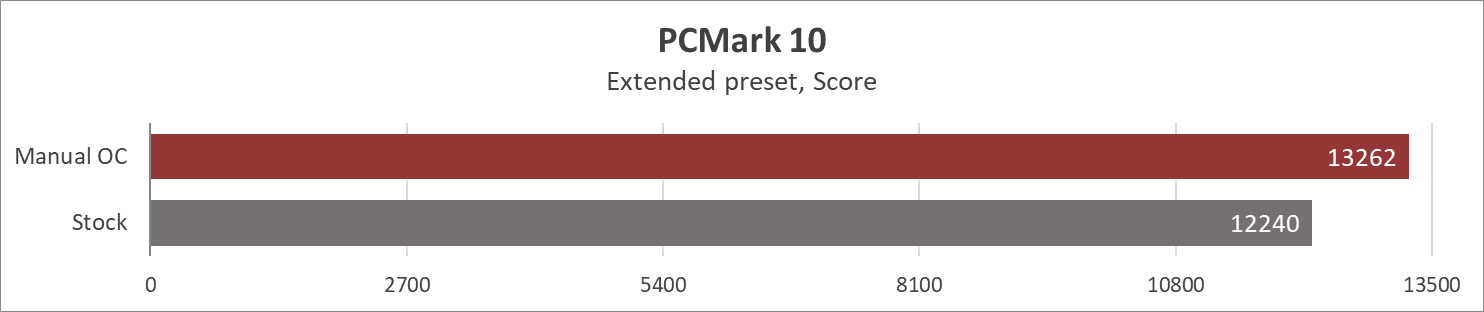

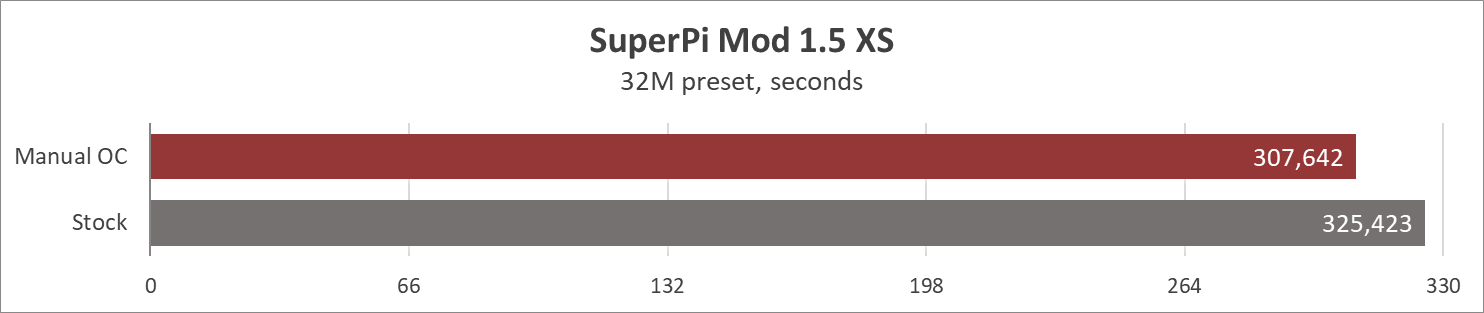

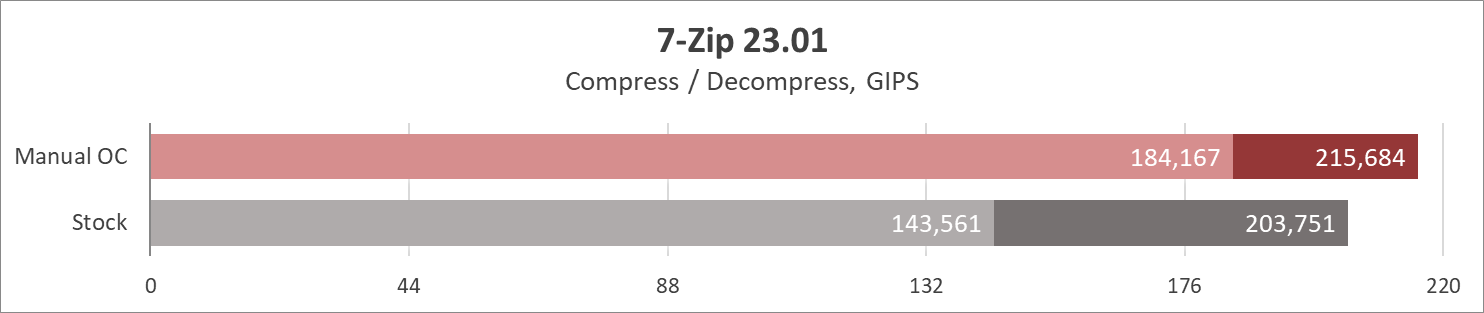

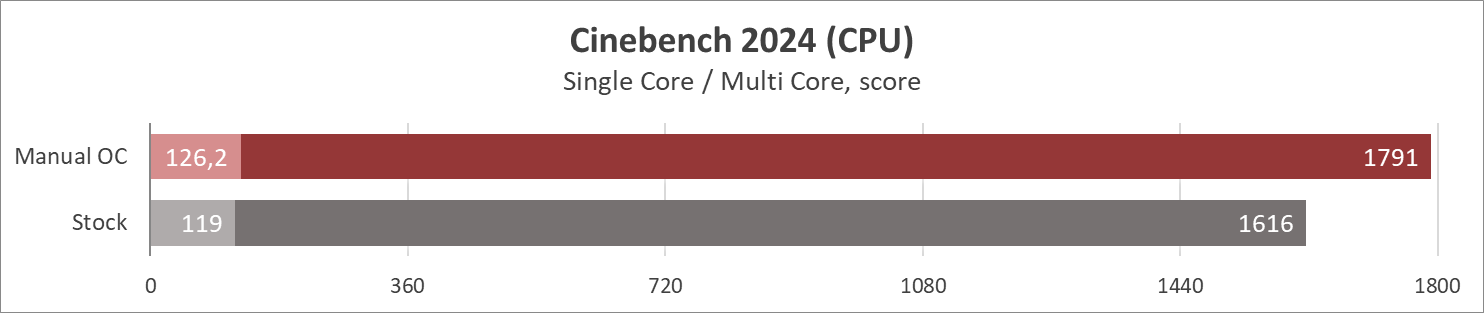

Результати бенчмаркінгу:

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

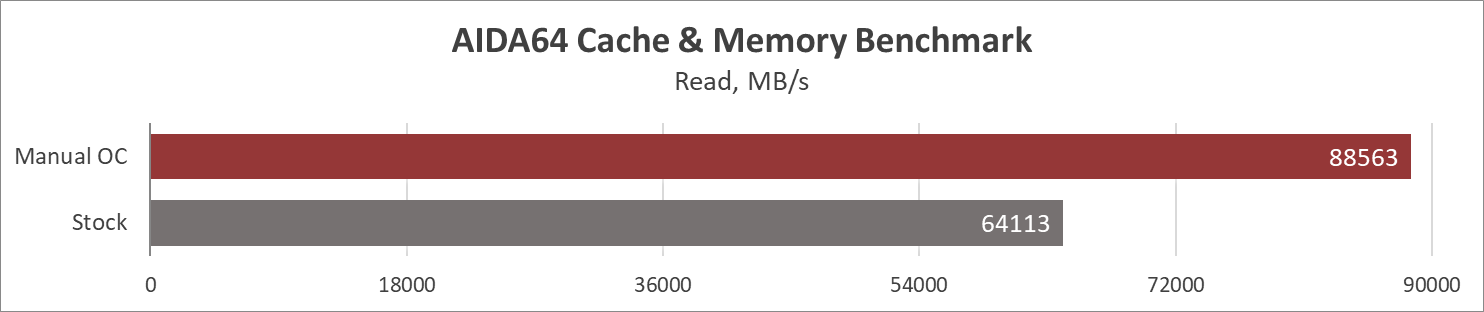

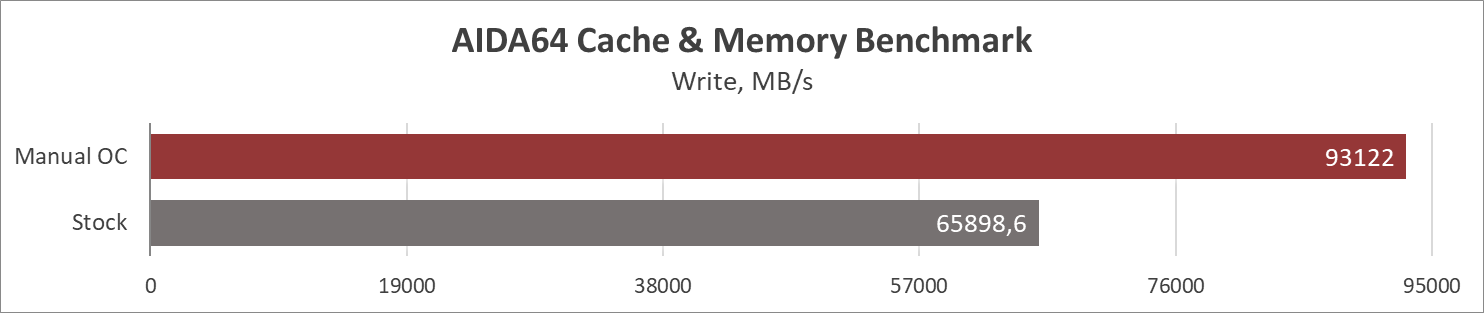

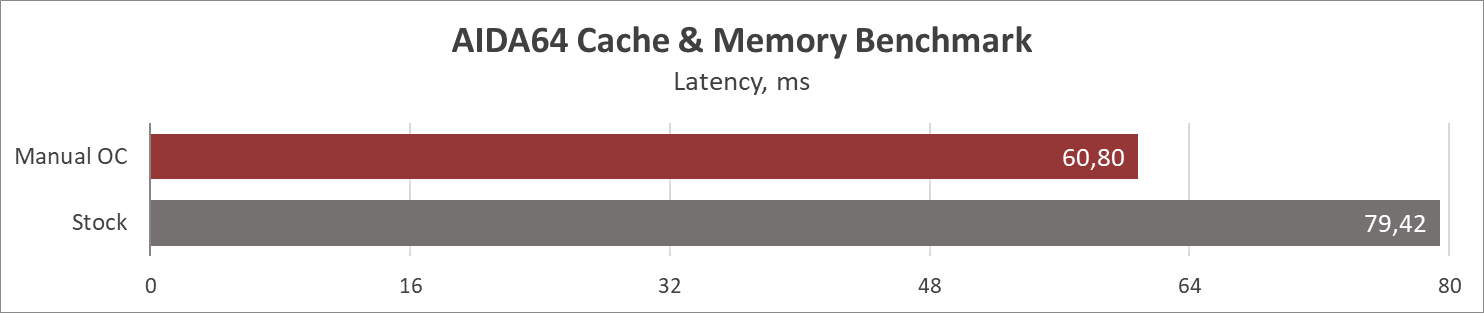

Результати вузла ОЗП:

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

MSI B650M GAMING PLUS WIFI

Висновки

Мінуси MSI B650M GAMING PLUS WIFI нівелюються кінцевою ціною продукту. Серед спірних моментів можна відмітити об’єктивно застарілий аудіокодек ALC897. Сильна сторона — це присутність повного арсеналу можливостей оверклокінгу в продукті, який класифікується як бюджетний. Плата успішно прийняла на борт майже флагманський Ryzen 9 7900X, хоч і відчувається, що це максимум її можливостей. Однак, це більш ніж пристойний результат, адже навряд її потенційні покупці стануть робити подібний дует. Крім того, вдалось досягти ще кращих результатів після тонкого налаштування.

Загалом героїня огляду є пристойним вибором для типової збірки на базі Socket AM5, де користувачу не потрібні next-gen інтерфейси, і відповідні переплати за них, а потрібна банально якісна основа платформи з пристойною функціональністю.
