Огляд та тестування материнської плати MSI B650M GAMING PLUS WIFI для платформи AMD Socket AM5

Можливості UEFI

MSI B650M GAMING PLUS WIFI керується типовим MSI Click BIOS 5, як і багато інших материнських плат виробника. Присутні два різновиди відображення налаштувань: EZ Mode та Advanced Mode.

MSI B650M GAMING PLUS WIFI

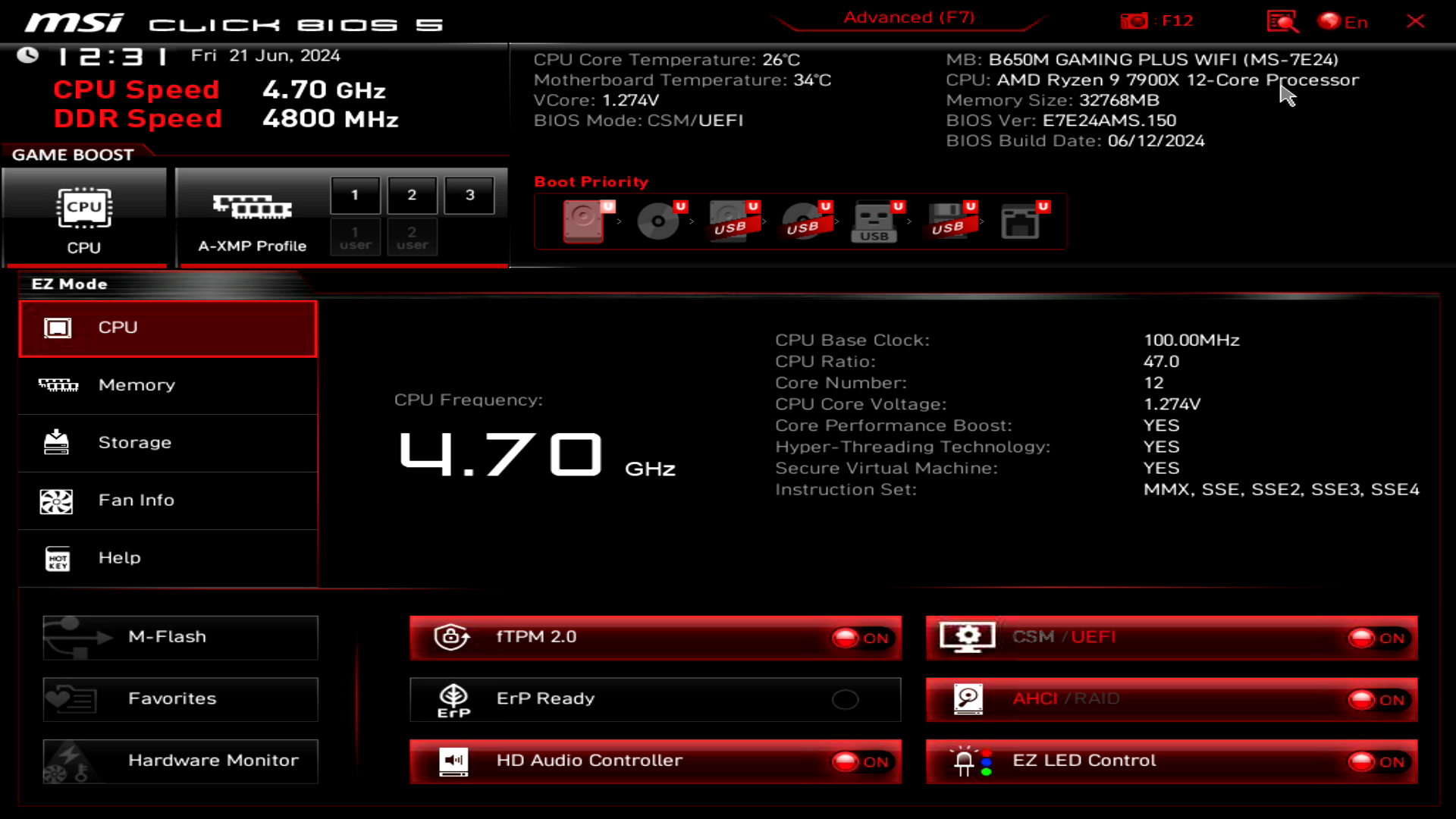

EZ Mode дає можливість отримати звіт по головних вузлах материнської плати, обрати системну мову, знайти потрібний параметр за пошуком, встановити профіль XMP, встановити пріоритет завантаження системи з накопичувачів чи мережі, налаштувати криву обертів вентиляторів, обрати режими роботи CSM/UEFI, вимкнути чи активувати ключові елементи на кшталт звукової карти. Також тут можна відкрити улюблені налаштування користувача, перезавантажитись до системи оновлення прошивки M-Flash.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

Advanced mode представляє повний контроль над платою. Цей режим відображення поділено на шість окремих секцій.

MSI B650M GAMING PLUS WIFI

Секція Settings дозволяє задати системний час, налаштувати інтегровану відеокарту та функцію Multi-Monitor у разі наявності відеоядра у процесорі, задати пріоритет завантаження системи з накопичувачів чи мережі, налаштувати RAID, безпеку, роботу CSM, інтерфейсні швидкості і їх лінії. Також звідти можна викликати функцію Secure Erase+. Тут також можна встановити типові налаштування, зберегти/скасувати зміни, а також обрати інший накопичувач для завантаження поза стандартним порядком завантаження. Тут знаходиться суб-меню AMD Overclocking.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI
MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

Вкладка OC може відображуватись в режимах Normal та Expert. Як нескладно здогадатись — повна функціональність доступна саме в другому.

Є можливість контролю процесора за всіма ядрами, окремому кристалу або в режимі AMD Overclocking (Precision boost override включно). Для ОЗП окрім традиційних можливостей присутній Memory Try it — набір заготованих профілів частот та таймінгів оперативної пам’яті. Звичайно доступні регулювання FCLK та режиму роботи контролеру пам’яті. Приємним бонусом є можливість регулювання інтегрованої відеокарти.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI
MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

Таблиця доступних діапазонів представлена нижче:

Параметр Діапазон регулювання Крок
CPU Load-line Calibration (Level) Level1…8 1
CPU Switching Frequency (KHz) 160-621 60
CPU Core Voltage (V) 0,9–1,55 0,005
CPU NB/SoC Voltage (V) 0,8–1,3 0,005
VDD Misc Voltage (V) 0,8–1,3 0,01
DRAM Frequency (MHz) 2000–12000 200
FCLK Frequency (MHz) 800–3000 10–133
DRAM VPP Voltage (V) 1,5–2,130 0,01
DRAM VDDQ Voltage(V) 0,8–2,07 0,01
DRAM Voltage (V) 0,8–2,07 0,01
CPU VDDIO Voltage (V) 0,6–2,07 0,01
CPU 1P8 Voltage (V) 1,6–2,2 0,01
Chipset Core Voltage (V) 0,85–1,5 0,01
Chipset 1P8 Voltage (V) 1,6–1,95 0,01

Секція M-Flash — це ярлик завантаження спецрежиму для оновлення прошивки материнської плати.

Секція OC Profile надає можливість зберігання налаштувань у внутрішню пам'ять материнської плати, додатково є можливість імпортувати/експортувати параметри з зовнішніх накопичувачів.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI

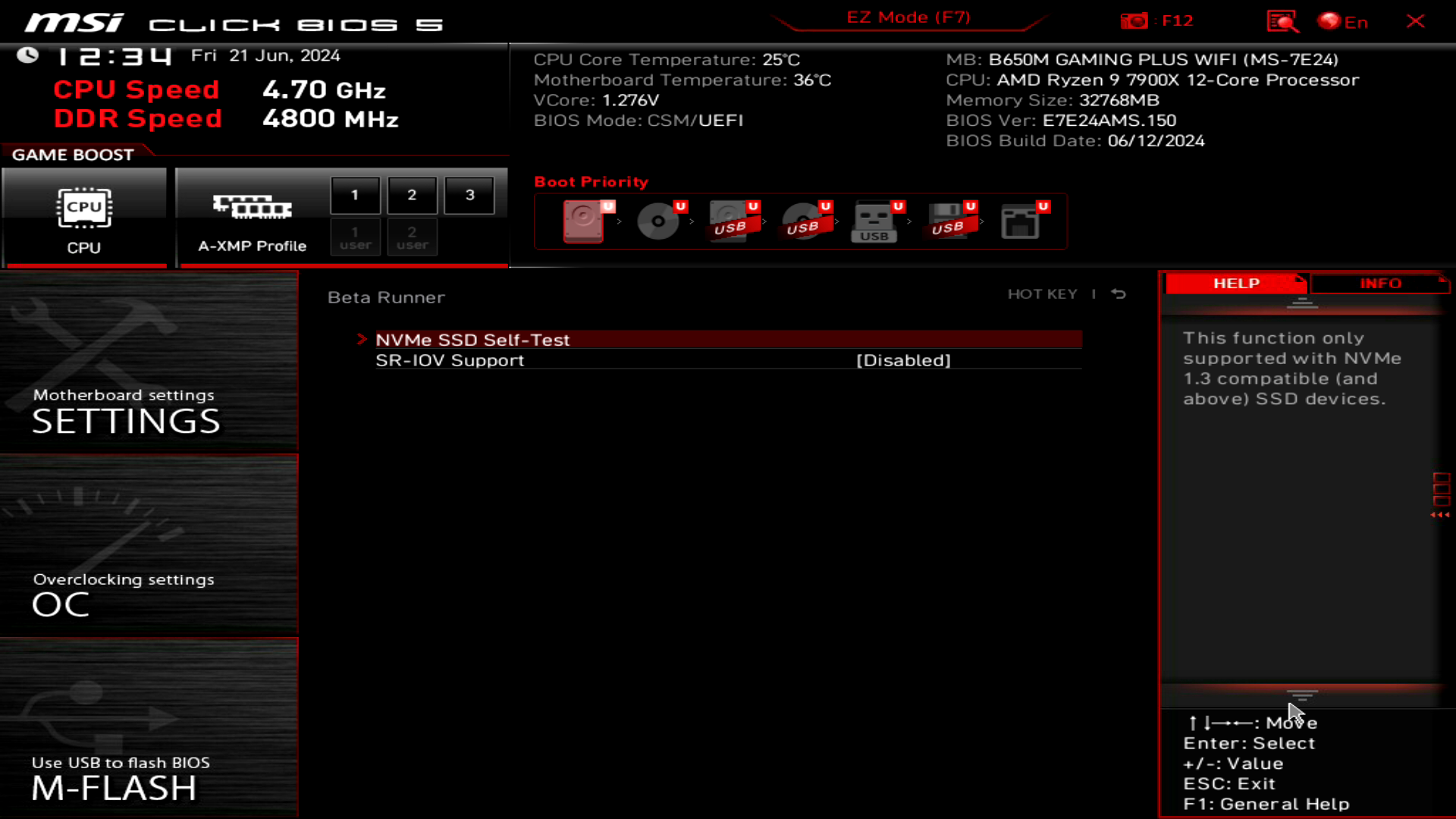

Секція Beta Runner дозволяє запустити самодіагностику накопичувача, а також керувати SR-IOV.

MSI B650M GAMING PLUS WIFI

Комплектне ПЗ

  Програмне забезпечення
Фірмове MSI Center (MSI AI Engine, Game Highlights, MSI Companion, LAN Manager, Mystic Light, Devices Speed Up, Super Charger, System Diagnosis, Cooling Wizard, Live Update)
Додаткове CPU-Z MSI Gaming

Заводською комплектацією не передбачено наявності накопичувача з ПЗ та драйверами. Користувачу доведеться готувати необхідні програми та драйвери власноруч.

Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний застосунок, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.

MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI
MSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFIMSI B650M GAMING PLUS WIFI
